1012. Instrumentgrupp
2
Instrumentgrupp
OM10538SE

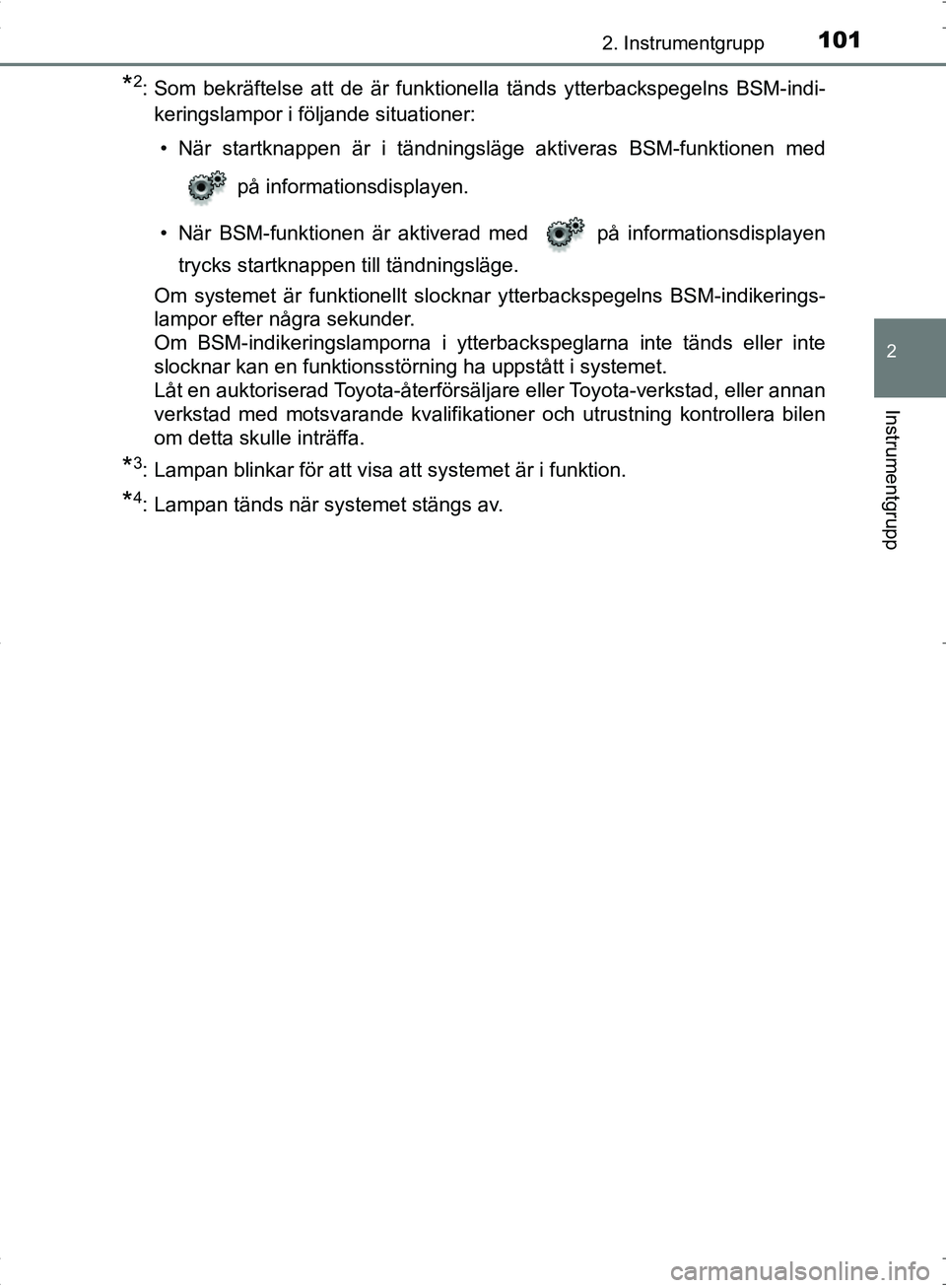

*2: Som bekräftelse att de är funktionella tänds ytterbackspegelns BSM-indi-
keringslampor i följande situationer:
• När startknappen är i tändningsläge aktiveras BSM-funktionen med
på informationsdisplayen.
• När BSM-funktionen är aktiverad med på informationsdisplayen trycks startknappen till tändningsläge.
Om systemet är funktionellt slock nar ytterbackspegelns BSM-indikerings-
lampor efter några sekunder.
Om BSM-indikeringslamporna i ytterbackspeglarna inte tänds eller inte
slocknar kan en funktionsstörning ha uppstått i systemet.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning kontrollera bilen
om detta skulle inträffa.
*3: Lampan blinkar för att visa att systemet är i funktion.
*4: Lampan tänds när systemet stängs av.
OM10538SE.book Page 101 Thursday, November 24, 2016 6:41 PM

1022. Instrumentgrupp
OM10538SE
Indikeringslampor och symboler som visas på informationsdis-
playen
IndikeringslamporSidor
*
Bromshållning aktiv, indikeringslampa213
*
Bromshållning viloläge, indikeringslampa213
LDA, indikeringslampa (i förekommande fall) 259
Hastighetsbegränsare, indikeringslampa
(i förekommande fall) 300
Farthållare, indikeringslampa (i förekommande fall) 287, 292
Farthållare, indikeringslampa ”SET”
(i förekommande fall) 287, 292
Aktiv farthållare, indikeringslampa
(i förekommande fall) 277
”SPORT”, indikeringslampa 298
”ECO MODE”, indikeringslampa 298
OM10538SE.book Page 102 Thursday, November 24, 2016 6:41 PM

1032. Instrumentgrupp
2
Instrumentgrupp
OM10538SE

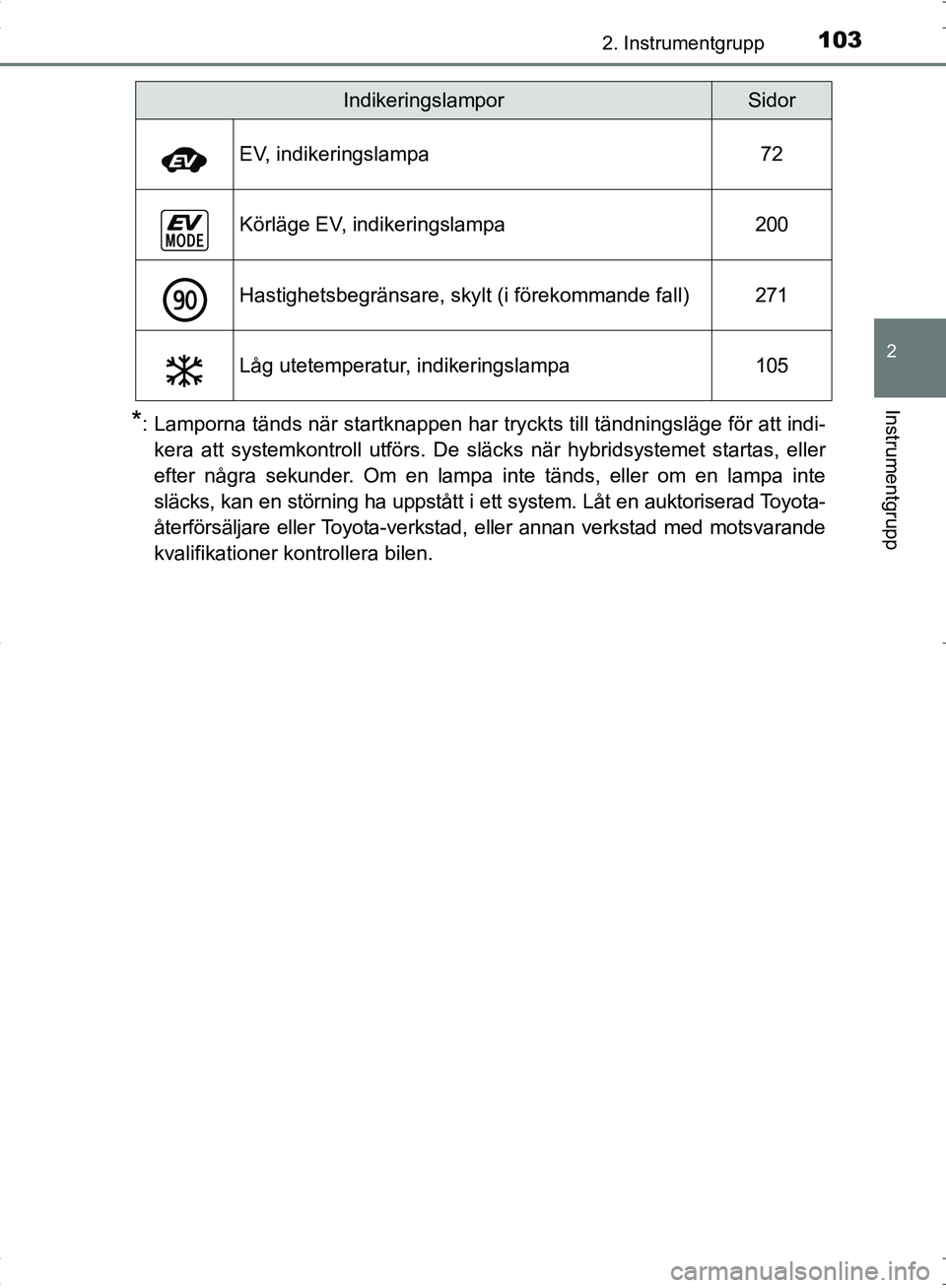

*: Lamporna tänds när startknappen har tryckts till tändningsläge för att indi-
kera att systemkontroll utförs. De släcks när hybridsystemet startas, eller
efter några sekunder. Om en lampa inte tänds, eller om en lampa inte
släcks, kan en störning ha uppstått i ett system. Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen. EV, indikeringslampa
72
Körläge EV, indikeringslampa 200
Hastighetsbegränsare, skylt (i förekommande fall) 271
Låg utetemperatur, indikeringslampa 105
IndikeringslamporSidor
OM10538SE.book Page 103 Thursday, November 24, 2016 6:41 PM

1042. Instrumentgrupp
OM10538SE

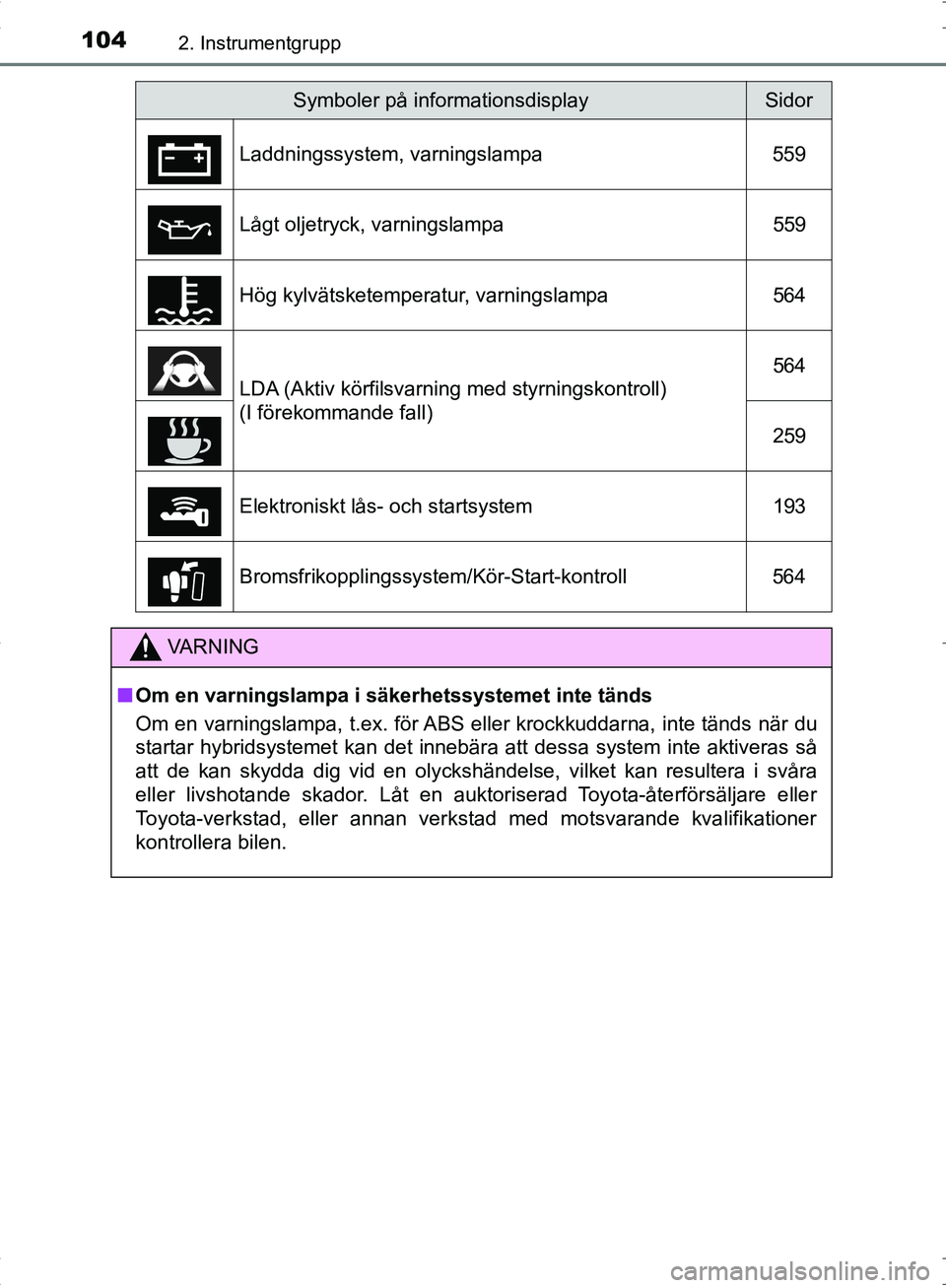

Symboler på informationsdisplaySidor
Laddningssystem, varningslampa 559
Lågt oljetryck, varningslampa 559
Hög kylvätsketemperatur, varningslampa 564
LDA (Aktiv körfilsvarning med styrningskontroll)
(I förekommande fall) 564
259
Elektroniskt lås- och startsystem 193
Bromsfrikopplingssystem/Kör-Start-kontroll 564
VA R N I N G
■Om en varningslampa i säkerhetssystemet inte tänds
Om en varningslampa, t.ex. för ABS eller krockkuddarna, inte tänds när du
startar hybridsystemet kan det innebära att dessa system inte aktiveras så
att de kan skydda dig vid en olyckshändelse, vilket kan resultera i svåra
eller livshotande skador. Låt en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
kontrollera bilen.
OM10538SE.book Page 104 Thursday, November 24, 2016 6:41 PM

105
2
2. Instrumentgrupp
Instrumentgrupp
OM10538SE

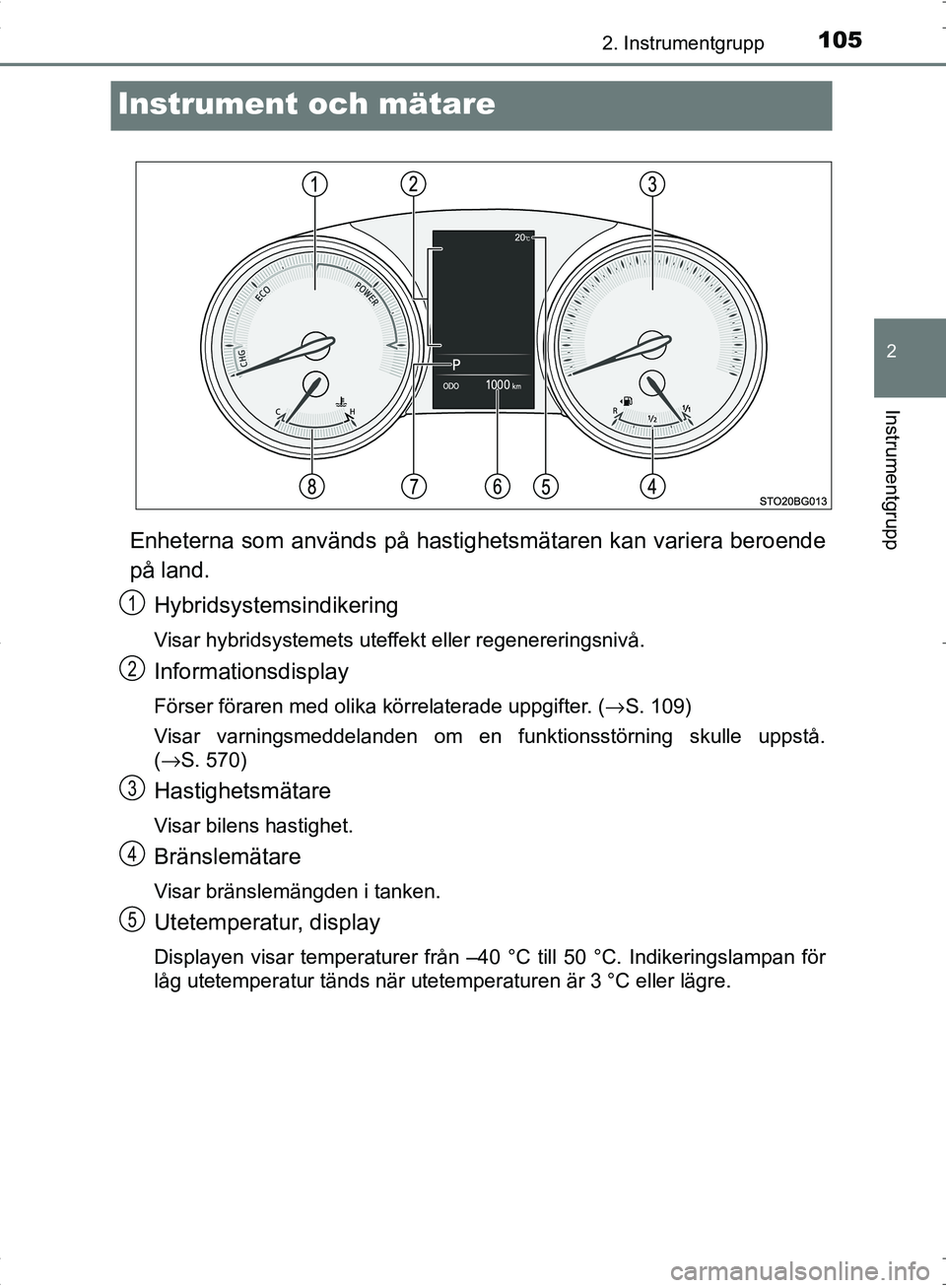

Instrument och mätare
Enheterna som används på hastighetsmätaren kan variera beroende
på land.
Hybridsystemsindikering
Visar hybridsystemets uteffekt eller regenereringsnivå.
Informationsdisplay
Förser föraren med olika körrelaterade uppgifter. ( →S. 109)
Visar varningsmeddelanden om en funktionsstörning skulle uppstå.
( →S. 570)
Hastighetsmätare
Visar bilens hastighet.
Bränslemätare
Visar bränslemängden i tanken.
Utetemperatur, display
Displayen visar temperaturer från –40 °C till 50 °C. Indikeringslampan för
låg utetemperatur tänds när utetemperaturen är 3 °C eller lägre.
1
2
3
4
5
OM10538SE.book Page 105 Thursday, November 24, 2016 6:41 PM

1062. Instrumentgrupp
OM10538SE

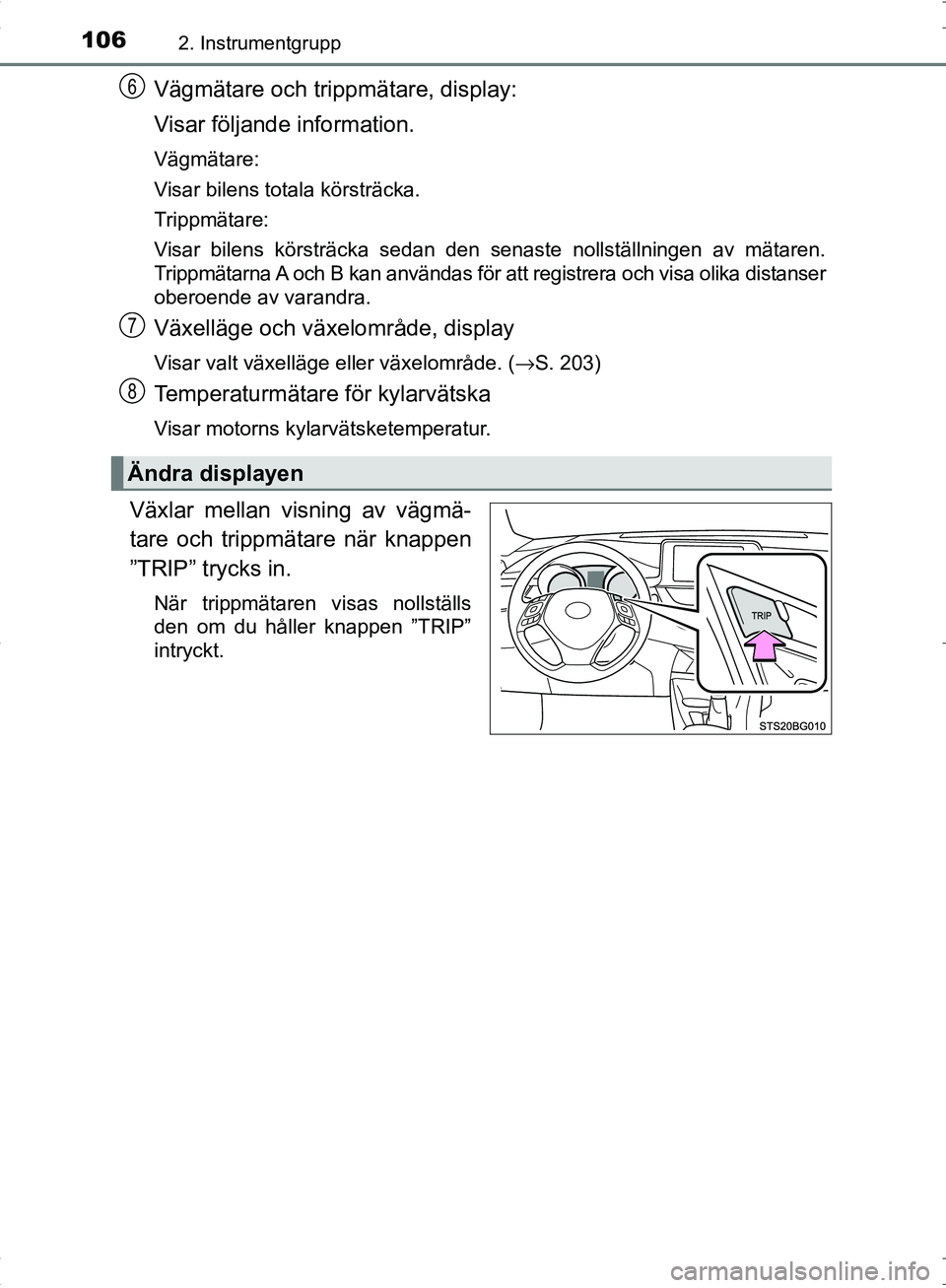

Vägmätare och trippmätare, display:
Visar följande information.
Vägmätare:
Visar bilens totala körsträcka.
Trippmätare:
Visar bilens körsträcka sedan den senaste nollställningen av mätaren.
Trippmätarna A och B kan användas för att registrera och visa olika distanser
oberoende av varandra.
Växelläge och växelområde, display
Visar valt växelläge eller växelområde. (→S. 203)
Temperaturmätare för kylarvätska
Visar motorns kylarvätsketemperatur.
Växlar mellan visning av vägmä-
tare och trippmätare när knappen
”TRIP” trycks in.
När trippmätaren visas nollställs
den om du håller knappen ”TRIP”
intryckt.
Ändra displayen
6
7
8
OM10538SE.book Page 106 Thursday, November 24, 2016 6:41 PM

1072. Instrumentgrupp
2
Instrumentgrupp
OM10538SE
■Mätarna och displayen tänds när
Startknappen trycks till tändningsläge.

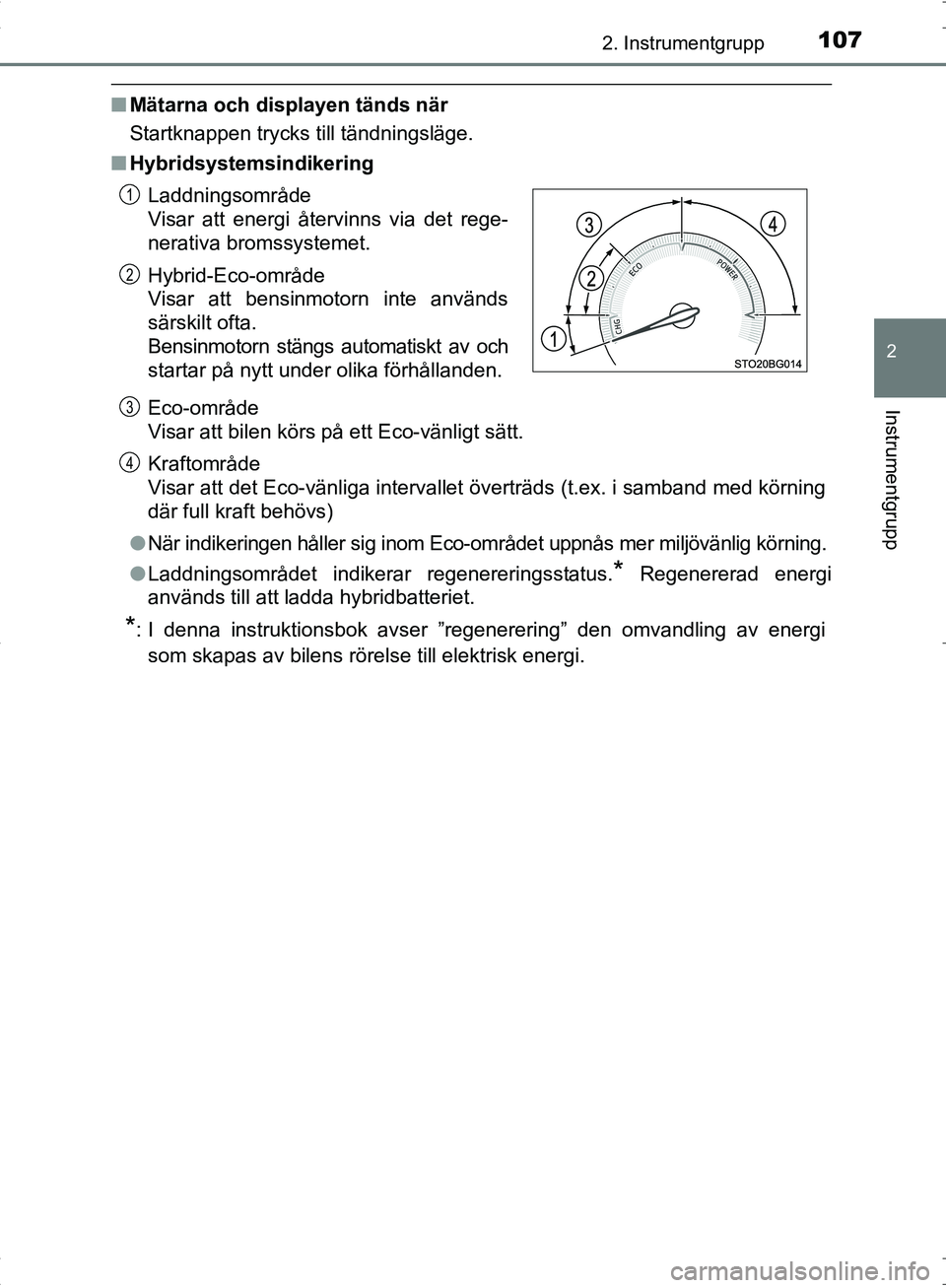

■ Hybridsystemsindikering
Eco-område
Visar att bilen körs på ett Eco-vänligt sätt.
Kraftområde
Visar att det Eco-vänliga intervallet överträds (t.ex. i samband med körning
där full kraft behövs)
● När indikeringen håller sig inom Eco-området uppnås mer miljövänlig körning.
● Laddningsområdet indikerar regenereringsstatus.
* Regenererad energi
används till att ladda hybridbatteriet.
*: I denna instruktionsbok avser ”regenerering” den omvandling av energi
som skapas av bilens rörelse till elektrisk energi. Laddningsområde
Visar att energi återvinns via det rege-
nerativa bromssystemet.
Hybrid-Eco-område
Visar att bensinmotorn inte används
särskilt ofta.
Bensinmotorn stängs automatiskt av och
startar på nytt under olika förhållanden.
1
2
3
4
OM10538SE.book Page 107 Thursday, November 24, 2016 6:41 PM

1082. Instrumentgrupp
OM10538SE■

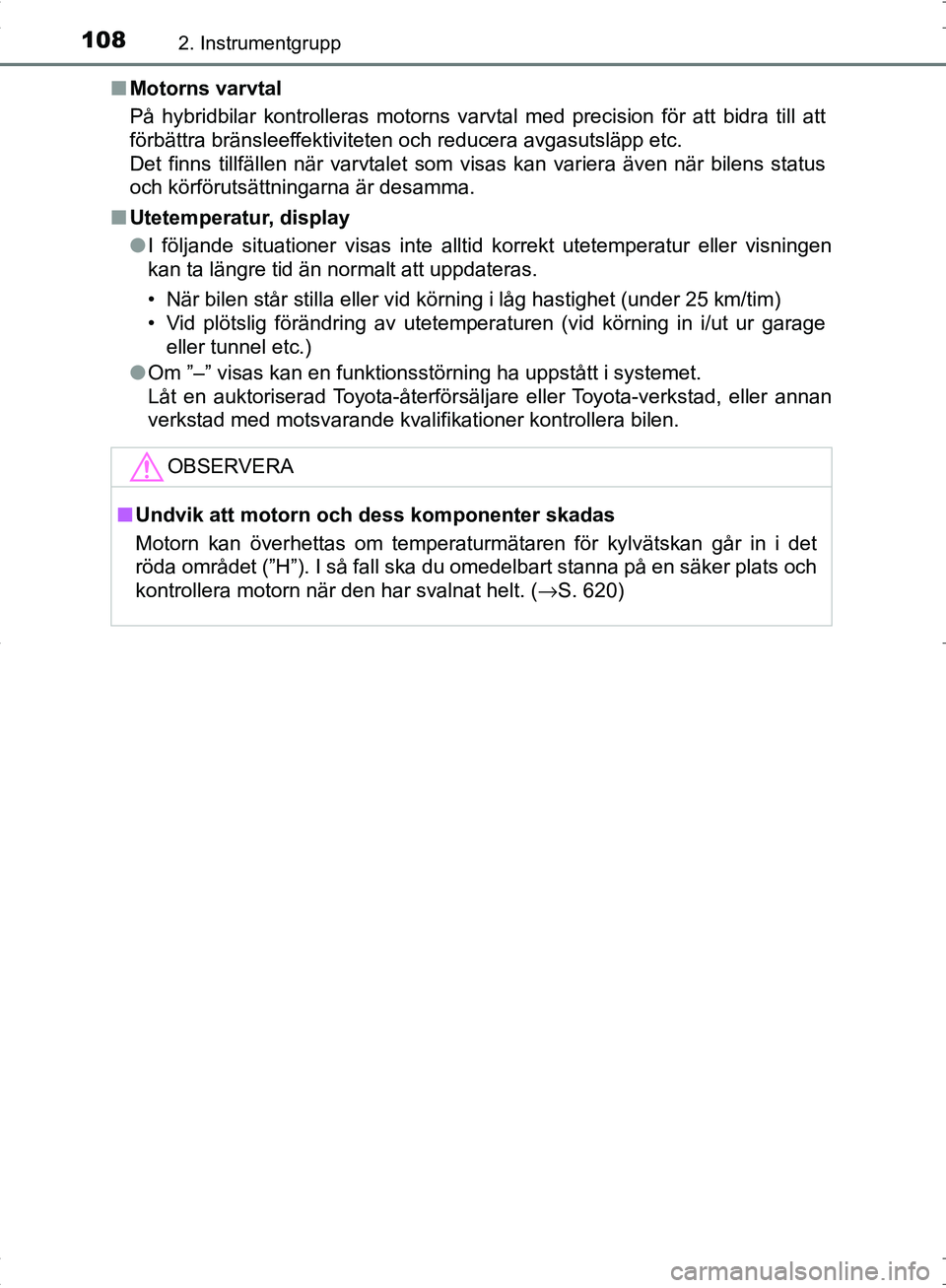

Motorns varvtal
På hybridbilar kontrolleras motorns varvtal med precision för att bidra till att
förbättra bränsleeffektiviteten och reducera avgasutsläpp etc.
Det finns tillfällen när varvtalet som visas kan variera även när bilens status
och körförutsättningarna är desamma.
■ Utetemperatur, display
●I följande situationer visas inte alltid korrekt utetemperatur eller visningen
kan ta längre tid än normalt att uppdateras.
• När bilen står stilla eller vid kö rning i låg hastighet (under 25 km/tim)
• Vid plötslig förändring av utetemperaturen (vid körning in i/ut ur garage
eller tunnel etc.)
● Om ”–” visas kan en funktionsstörning ha uppstått i syste\
met.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer kontrollera bilen.
OBSERVERA
■Undvik att motorn och dess komponenter skadas
Motorn kan överhettas om temperaturmätaren för kylvätskan gå\
r in i det
röda området (”H”). I så fall ska du omedelbart stanna på en säker plats och
kontrollera motorn när den har svalnat helt. ( →S. 620)
OM10538SE.book Page 108 Thursday, November 24, 2016 6:41 PM

109
2
2. Instrumentgrupp
Instrumentgrupp
OM10538SE
Informationsdisplay
Informationsdisplayen förser föraren med en mängd fordonsrelaterad
information.
●Menysymboler
Visar följande information när
en symbol väljs. ( →S. 110)
Viss information visas eventu-
ellt automatiskt beroende på
situationen.
Körinformation
Välj för att visa olika körrelaterade data. ( →S. 110)
Display länkad till navigationssystem (i förekommande fall)
Välj för att visa följande information som är länkad till navigationssys-
temet.
• Vägledning
• Visning av kompass (norr uppåt/färdriktning uppåt)
Display länkad till ljudanläggningen (i förekommande fall)
Välj för att kunna välja ljudkälla eller spår med kontrol\
lerna på ratten.
Förarassistanssystem (i förekommande fall)
Välj för att visa driftsstatus för följande system:
• LDA (Körfilsvarning) ( →S. 259)
• Aktiv farthållare från 0 km/tim ( →S. 277)
• RSA (Vägskyltsigenkänning) (→S. 271)
Visning av varningsmeddelande
Välj för att visa varningsmeddelanden och föreslagna åtgärder om en
funktionsstörning känns av. ( →S. 570)
Information på displayen
OM10538SE.book Page 109 Thursday, November 24, 2016 6:41 PM

1102. Instrumentgrupp
OM10538SE

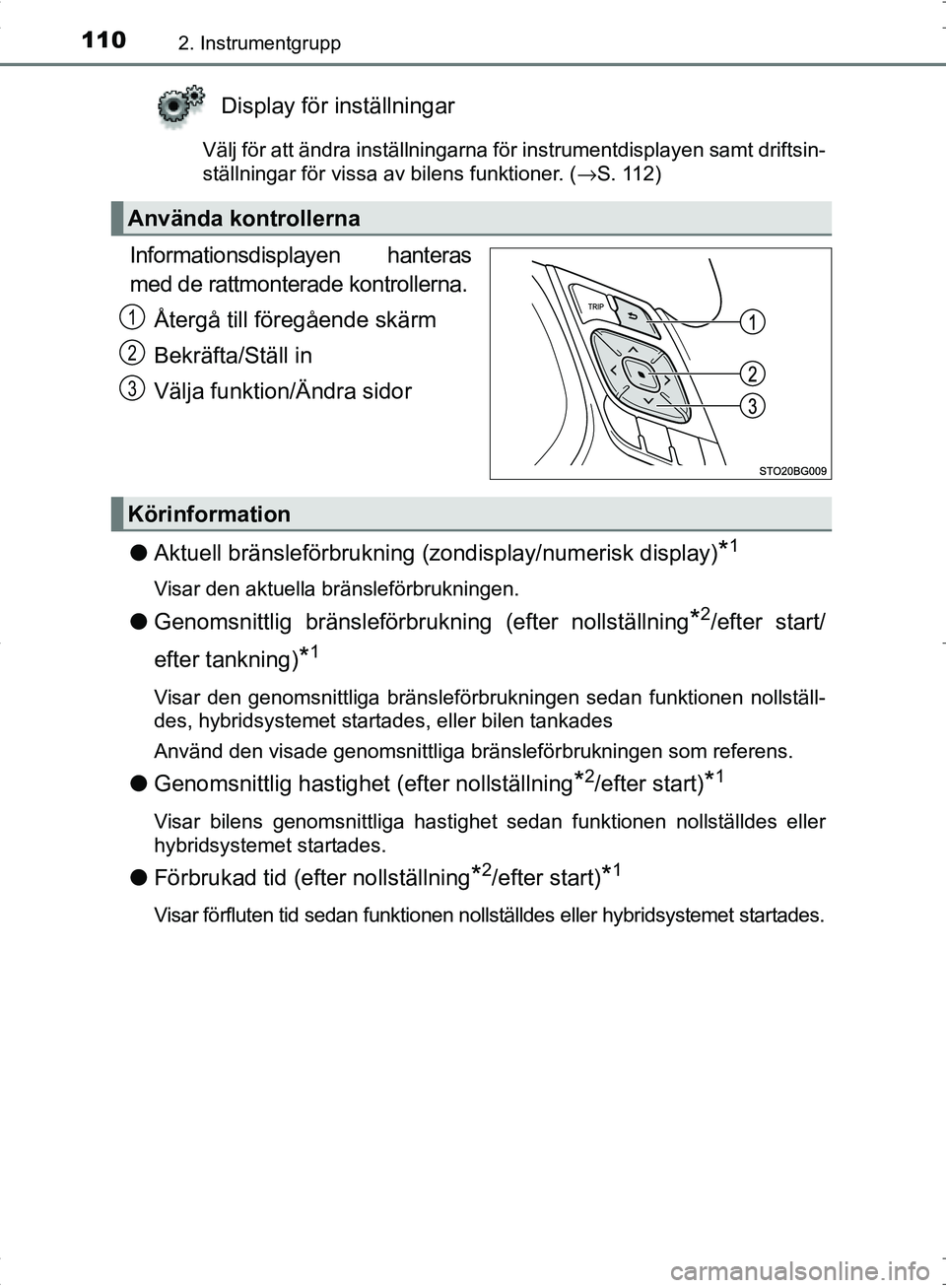

Display för inställningar
Välj för att ändra inställningarna för instrumentdisplayen samt driftsin-
ställningar för vissa av bilens funktioner. (→S. 112)
Informationsdisplayen hanteras
med de rattmonterade kontrollerna.
Återgå till föregående skärm
Bekräfta/Ställ in
Välja funktion/Ändra sidor
● Aktuell bränsleförbrukning (zondisplay/numerisk display)
*1
Visar den aktuella bränsleförbrukningen.
●Genomsnittlig bränsleförbrukning (efter nollställning*2/efter start/
efter tankning)
*1
Visar den genomsnittliga bränsleförbrukningen sedan funktionen nollställ-
des, hybridsystemet startades, eller bilen tankades
Använd den visade genomsnittliga bränsleförbrukningen som referens.
● Genomsnittlig hastighet (efter nollställning*2/efter start)*1
Visar bilens genomsnittliga hastighet sedan funktionen nollställdes eller
hybridsystemet startades.
●Förbrukad tid (eft er nollställning*2/efter start)*1
Visar förfluten tid sedan funktionen nollställdes eller hybridsystemet startades.
Använda kontrollerna
1
2
3
Körinformation
