Page 251 of 674

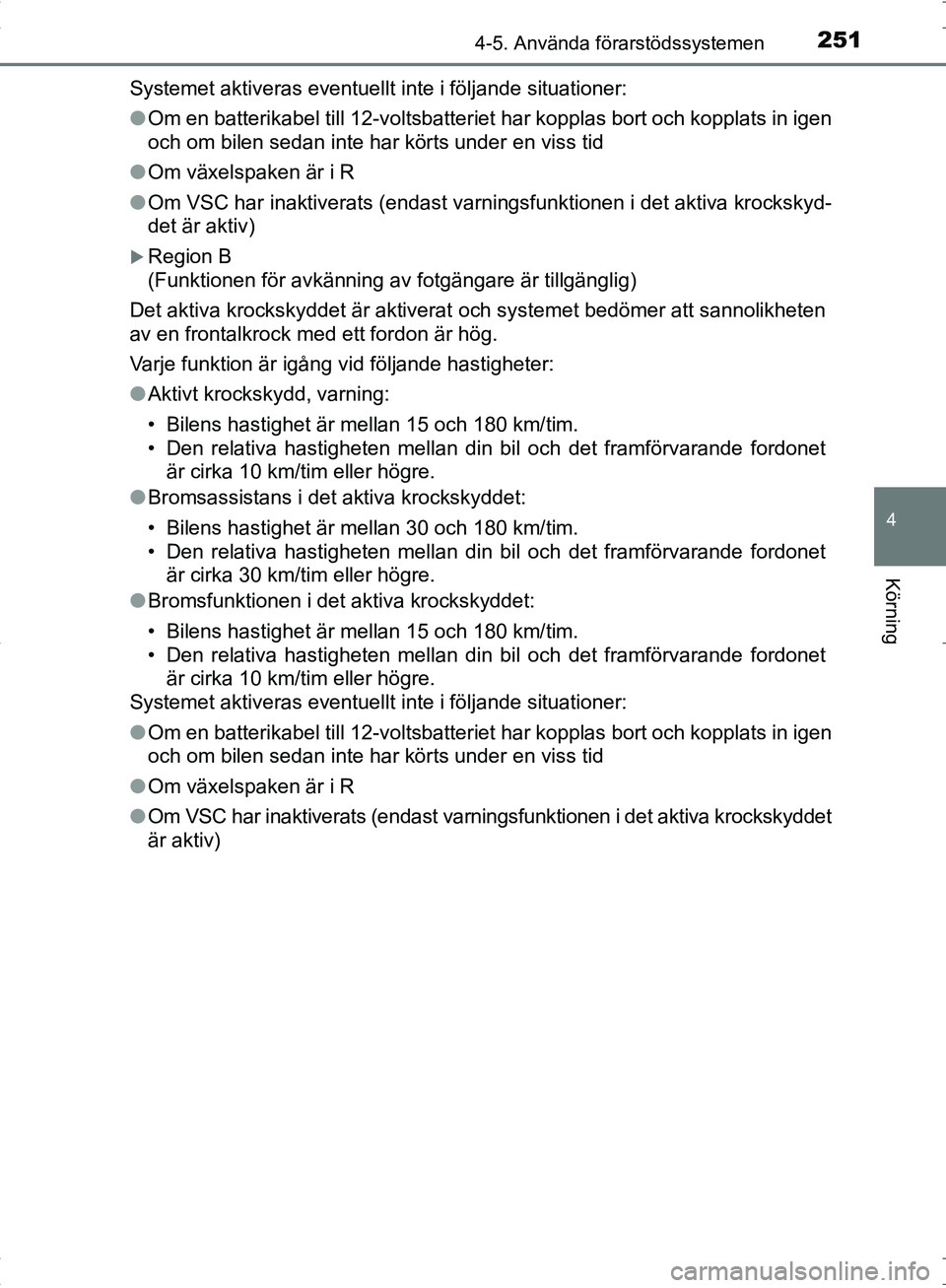

2514-5. Använda förarstödssystemen
4
Körning
OM10538SESystemet aktiveras eventuellt inte i följande situationer:
●
Om en batterikabel till 12-voltsbatteriet har kopplas bort och kopplats in igen
och om bilen sedan inte har körts under en viss tid
● Om växelspaken är i R
● Om VSC har inaktiverats (endast varningsfunktionen i det aktiva krockskyd-
det är aktiv)
Region B
(Funktionen för avkänning av fotgängare är tillgänglig)
Det aktiva krockskyddet är aktiverat och systemet bedömer att sannolikheten
av en frontalkrock med ett fordon är hög.
Varje funktion är igång vid följande hastigheter:
● Aktivt krockskydd, varning:
• Bilens hastighet är mellan 15 och 180 km/tim.
• Den relativa hastigheten mellan din bil och det framförvarande fordonet
är cirka 10 km/tim eller högre.
● Bromsassistans i det aktiva krockskyddet:
• Bilens hastighet är mellan 30 och 180 km/tim.
• Den relativa hastigheten mellan din bil och det framförvarande fordonet
är cirka 30 km/tim eller högre.
● Bromsfunktionen i det aktiva krockskyddet:
• Bilens hastighet är mellan 15 och 180 km/tim.
• Den relativa hastigheten mellan din bil och det framförvarande fordonet
är cirka 10 km/tim eller högre.
Systemet aktiveras eventuellt inte i följande situationer:
● Om en batterikabel till 12-voltsbatteriet har kopplas bort och kopplats in igen
och om bilen sedan inte har körts under en viss tid
● Om växelspaken är i R
● Om VSC har inaktiverats (endast varningsfunktionen i det aktiva krockskyddet
är aktiv)
OM10538SE.book Page 251 Thursday, November 24, 2016 6:41 PM
Page 252 of 674

2524-5. Använda förarstödssystemen
OM10538SE■
Funktion för avkänning av fotgängare
*
*
: Beroende på vilket land bilen sålts i är funktionen för avkänning av fotgäng- are eventuellt inte tillgänglig.
■ Avstängning av bromsen i det aktiva krockskyddet
●Om något av följande uppstår medan bromsfunktionen i det aktiva krock-
skyddet är aktiv kommer den att stängas av:
• Gaspedalen trampas ned hårt.
• Ratten vrids hårt eller plötsligt.
■ Omständigheter som kan utlösa systemet även om ingen sannolikhet för
kollision föreligger
●I några situationer, som följande, kan sensorn fastställa att en kollision kan
vara möjlig och aktiveras.
• När du kör förbi ett fordon eller fotgängare
• Vid filbyte medan du kör om ett framförvarande fordon
• Vid omkörning av ett framförvarande fordon som byter fil
Det aktiva krockskyddssystemet känner
av fotgängare baserat på storlek, profil
och rörelse hos föremålet som känns av.
En fotgängare känns dock eventuellt inte
av beroende på ljusstyrkan i omgivningen
samt rörelsen, hållningen och vinkeln hos
föremålet som känns av vilket hindrar
systemet från att fungera på rätt sätt.
(
→S. 257)
• Vid omkörning av ett framförvarande fordon som svänger åt vänster/höger
• Vid förbikörning av ett fordon i en mötande fil som har stannat för att
svänga till höger/vänster
OM10538SE.book Page 252 Thursday, November 24, 2016 6:41 PM
Page 253 of 674

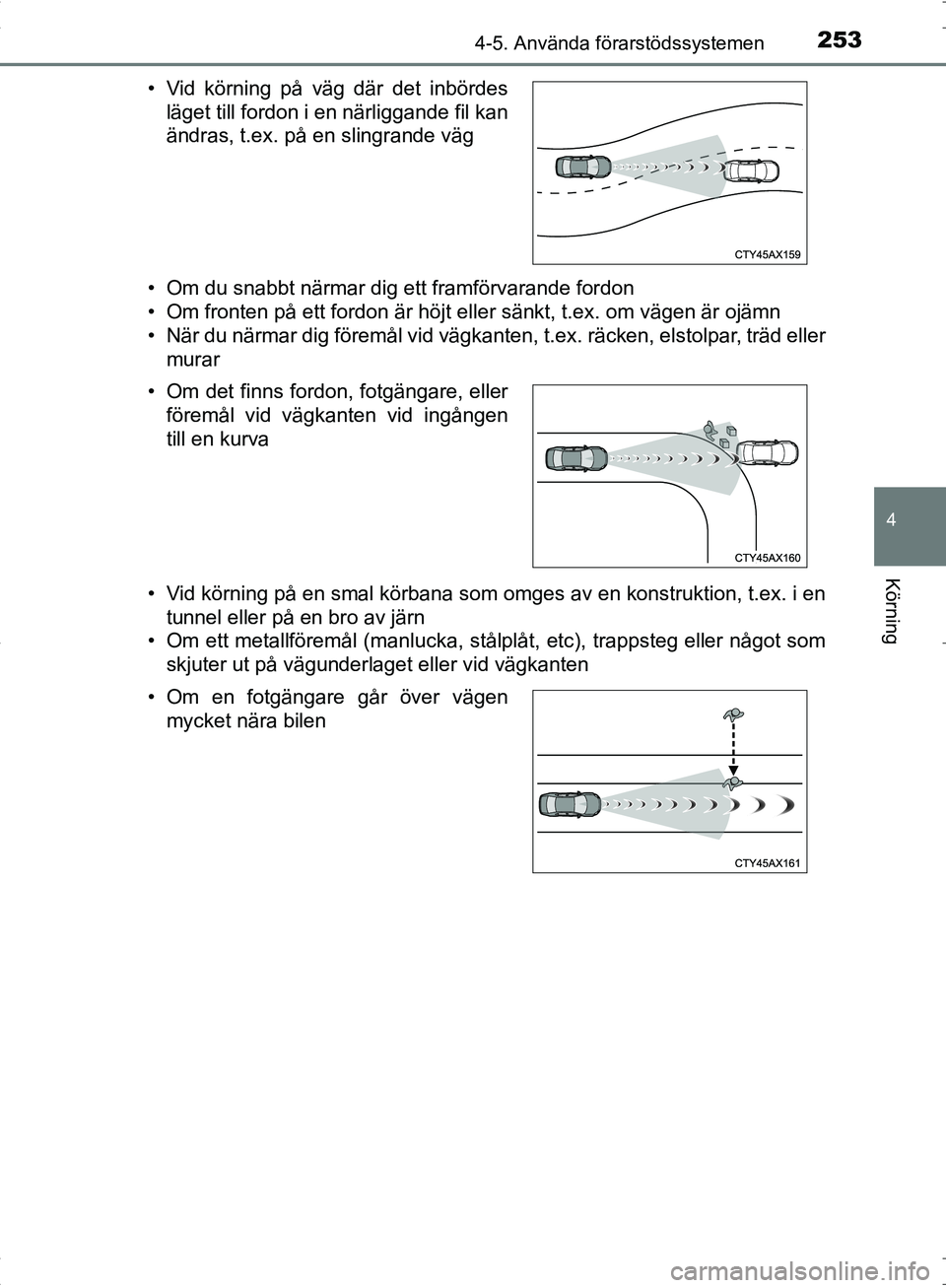

2534-5. Använda förarstödssystemen
4
Körning
OM10538SE• Om du snabbt närmar dig ett framförvarande fordon
• Om fronten på ett fordon är höjt eller sänkt, t.ex. om vägen är ojämn
• När du närmar dig föremål vid vägkanten, t.ex. räcken, elstolpar, träd eller
murar
• Vid körning på en smal körbana som omges av en konstruktion, t.ex. i en tunnel eller på en bro av järn
• Om ett metallföremål (manlucka, stålplåt, etc), trappsteg eller något som
skjuter ut på vägunderlaget eller vid vägkanten
• Vid körning på väg där det inbördes
läget till fordon i en närliggande fil kan
ändras, t.ex. på en slingrande väg
• Om det finns fordon, fotgängare, eller föremål vid vägkanten vid ingången
till en kurva
• Om en fotgängare går över vägen mycket nära bilen
OM10538SE.book Page 253 Thursday, November 24, 2016 6:41 PM
Page 254 of 674

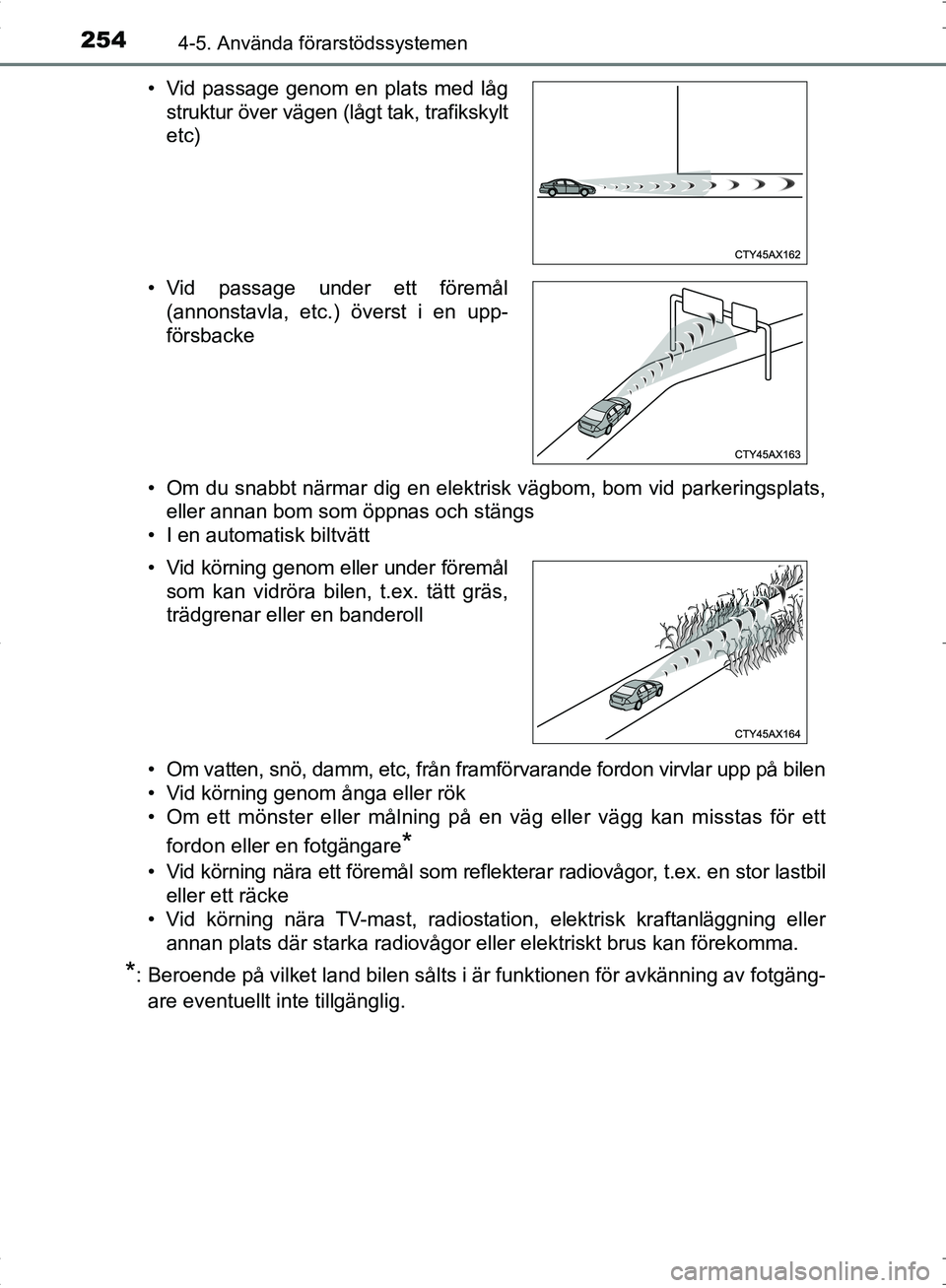

2544-5. Använda förarstödssystemen
OM10538SE• Om du snabbt närmar dig en elektrisk vägbom, bom vid parkeringsplats,
eller annan bom som öppnas och stängs
• I en automatisk biltvätt
• Om vatten, snö, damm, etc, från framförvarande fordon virvlar upp på bilen
• Vid körning genom ånga eller rök
• Om ett mönster eller målning på en väg eller vägg kan misstas för ett
fordon eller en fotgängare
*
• Vid körning nära ett föremå l som reflekterar radiovågor, t.ex. en stor lastbil
eller ett räcke
• Vid körning nära TV-mast, radiostation, elektrisk kraftanläggning eller
annan plats där starka radiovågor eller elektriskt brus kan förekomma.
*: Beroende på vilket land bilen sålts i är funktionen för avkänning av fotgäng-
are eventuellt inte tillgänglig. • Vid passage genom en plats med låg struktur över vägen (lågt tak, trafikskylt
etc)
• Vid passage under ett föremål (annonstavla, etc.) överst i en upp-
försbacke
• Vid körning genom eller under föremål som kan vidröra bilen, t.ex. tätt gräs,
trädgrenar eller en banderoll
OM10538SE.book Page 254 Thursday, November 24, 2016 6:41 PM
Page 255 of 674

2554-5. Använda förarstödssystemen
4
Körning
OM10538SE■
Situationer när systemet eventu ellt inte fungerar korrekt
● I vissa situationer som följande känner radarsensorn och kamerasen\
sorn
eventuellt inte av ett fordon vilket hindrar systemet från att fungera på rätt
sätt:
• Om ett mötande fordon närmar sig din bil
• Om ett framförvarande fordon är en motorcykel eller cykel
• När bilen närmar sig sidan eller fronten av ett fordon
• Om ett framförvarande fordon har en liten bakvagn, t.ex. en olastad lastbil
• Om fordonet framför har en last som skjuter ut bakom dess bakre stöt-
fångare
• Om fordonet framför har oregelbunden form, t.ex. en traktor eller sidovagn
• Om solen eller annat ljus skiner direkt på ett framförvarande fordon
• Om ett fordon kör in framför din bil eller dyker upp bredvid ett fordon
• Om ett fordon gör en plötslig manöver (t.ex. plötslig gir, acceleration eller inbromsning)
• Vid plötslig inkörning bakom ett framförvarande fordon • Om ett framförvarande fordon har en
låg bakvagn, t.ex. en låg släpvagn
• Om fordonet framför har extremt hög markfrigång
• Om ett framförvarande fordon inte är direkt framför din bil
OM10538SE.book Page 255 Thursday, November 24, 2016 6:41 PM
Page 256 of 674

2564-5. Använda förarstödssystemen
OM10538SE• Vid körning i ostadigt väder, t.ex. ösregn, dimma, snö eller sandstorm
• Om vatten, snö, damm, etc, från framförvarande fordon virvlar upp på bilen
• Vid körning genom ånga eller rök
• Vid körning på en plats där ljusnivån växlar snabbt, t.ex. vid ingången till
eller utfarten från en tunnel
• Om mycket skarpt ljus, t.ex. solstrålar eller strålkastarna på mötande fordon skiner rakt in i kamerasensorn
• Om omgivningens ljus är svagt, t.ex. vid gryning eller skymning, eller på natten eller i en tunnel
• Om bilen inte har körts under en tid efter att hybridsystemet startades
• Vid sväng till vänster/höger och ytterligare en sväng till vänster/höger efter några sekunder
• Vid körning i en kurva och, efter några sekunder, körning i en ny kurva
• Om din bil sladdar
• Om hjulen är felriktade
• Om ett torkarblad blockerar kamerasensorn
• Bilen skakar.
• Bilen körs i extremt hög hastighet.
• Vid körning i backe
• Om radarsensorn eller kamerasensorn är felriktade • Om främre delen av bilen höjs eller sänks
OM10538SE.book Page 256 Thursday, November 24, 2016 6:41 PM
Page 257 of 674

2574-5. Använda förarstödssystemen
4
Körning
OM10538SE●
I några situationer, som följande, erhålls eventuellt inte tillräcklig bromskraft
vilket hindrar systemet från att fungera på rätt sätt:
• Om bromsfunktionerna inte kan arbeta fullt ut, t.ex. om bromsdelarna är
extremt kalla, extremt heta eller våta
• Om bilen inte är underhållen på rätt sätt (bromsar eller däck alltför slitna, felaktigt lufttryck i däcken, etc)
• Om bilen körs på grusväg eller annat ostadigt underlag
● Vissa fotgängare, som följande, känns eventuellt inte av med radarsensorn
och kamerasensorn vilket gör att systemet inte fungerar på rätt sätt
*:
• Fotgängare som är kortare än cirka 1 m eller längre än cir\
ka 2 meter
• Fotgängare som bär omfångsrik klädsel (regnrock, lång kjo\
l, etc) vilket skapar en obestämbar silhuett
• Fotgängare som bär på stort bagage, håller ett paraply, etc, vilket döljer delar av kroppen
• Fotgängare som böjer sig framåt eller hukar sig ned
• Fotgängare som skjuter på en barnvagn, rullstol, cykel eller annat fordon
• Grupper av fotgängare som är tätt tillsammans
• Fotgängare som bär vitt och ser extremt ljusa ut
• Fotgängare i mörker, t.ex. på natten eller i en tunnel
• Fotgängare vars klädsel tycks ha samma färg eller ljusstyrka som omgiv- ningen
• Fotgängare nära väggar, staket, räcken eller stora föremål
• Fotgängare som befinner sig på metallföremål (manlucka, stålplåt, etc) på vägen
• Fotgängare som går snabbt
• Fotgängare som plötsligt ändrar hastighet
• Fotgängare som springer fram bakom ett fordon eller stort föremå\
l
• Fotgängare som är mycket nära bilens sida (ytterbackspegeln, etc)
*: Beroende på vilket land bilen sålts i är funktionen för avkänning av fotgängare
eventuellt inte tillgänglig.
OM10538SE.book Page 257 Thursday, November 24, 2016 6:41 PM
Page 258 of 674

2584-5. Använda förarstödssystemen
OM10538SE■
Om varningslampan PCS blinkar el ler tänds och ett varningsmeddelande
visas på informationsdisplayen.
Det aktiva krockskyddet är eventuellt inte tillgängligt för tillfället, eller en funk-
tionsstörning kan ha uppstått i systemet
● I följande situationer slocknar varningslampan, meddelandet försvinner och
systemet blir funktionellt när normala driftsförhållanden åt\
erställs:
• Om radarsensorn eller kamerasensorn eller ytorna kring dessa är heta,
t.ex. av solen
• Om radarsensorn eller kamerasensorn eller ytorna kring dessa är kalla,
t.ex. i en extremt kall miljö
• Om radarsensorn eller emblemet på frontgrillen är smutsig eller täckt
med snö eller liknande
• När den del av vindrutan som är fram för kamerasensorn är immig eller
täckt av kondens eller is (Avimning av vindrutan: →S. 447)
• Om kamerasensorn är blockerad, t.ex. när motorhuven är öppen eller en dekal har fästs nära kamerasensorn på vindrutan
● Om varningslampan PCS fort sätter att blinka eller vara tänd, eller om var-
ningsmeddelandet inte försvinner kan en systemstörning ha uppstått. Låt
en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer reparera bilen omedelbart.
■ Om VSC stängs av
●Om VSC stängs av ( →S. 372) inaktiveras även bromsassistansen och
bromsfunktionen i det aktiva krockskyddet.
● Varningslampan PCS tänds och ” VSC avstängt. Bromsfunktionen i PCS-
systemet inte tillgänglig.” visas på informationsdisplayen.
OM10538SE.book Page 258 Thursday, November 24, 2016 6:41 PM
Page 259 of 674

259
4
4-5. Använda förarstödssystemen
Körning
OM10538SE
LDA (Aktiv körfilsvarning)∗
Vid körning på motorvägar med vita (gula) körfältsmarkeringar larmar
den här funktionen föraren om bilen lämnar sitt körfält och ger assistans
genom att vrida ratten för att hålla bilen i sitt körfält.
Med kamerasensorn på vindrutans
övre del känner LDA-systemet av
synliga vita (gula) linjer.
∗: I förekommande fall
Sammanfattning av funktioner
OM10538SE.book Page 259 Thursday, November 24, 2016 6:41 PM
Page 260 of 674

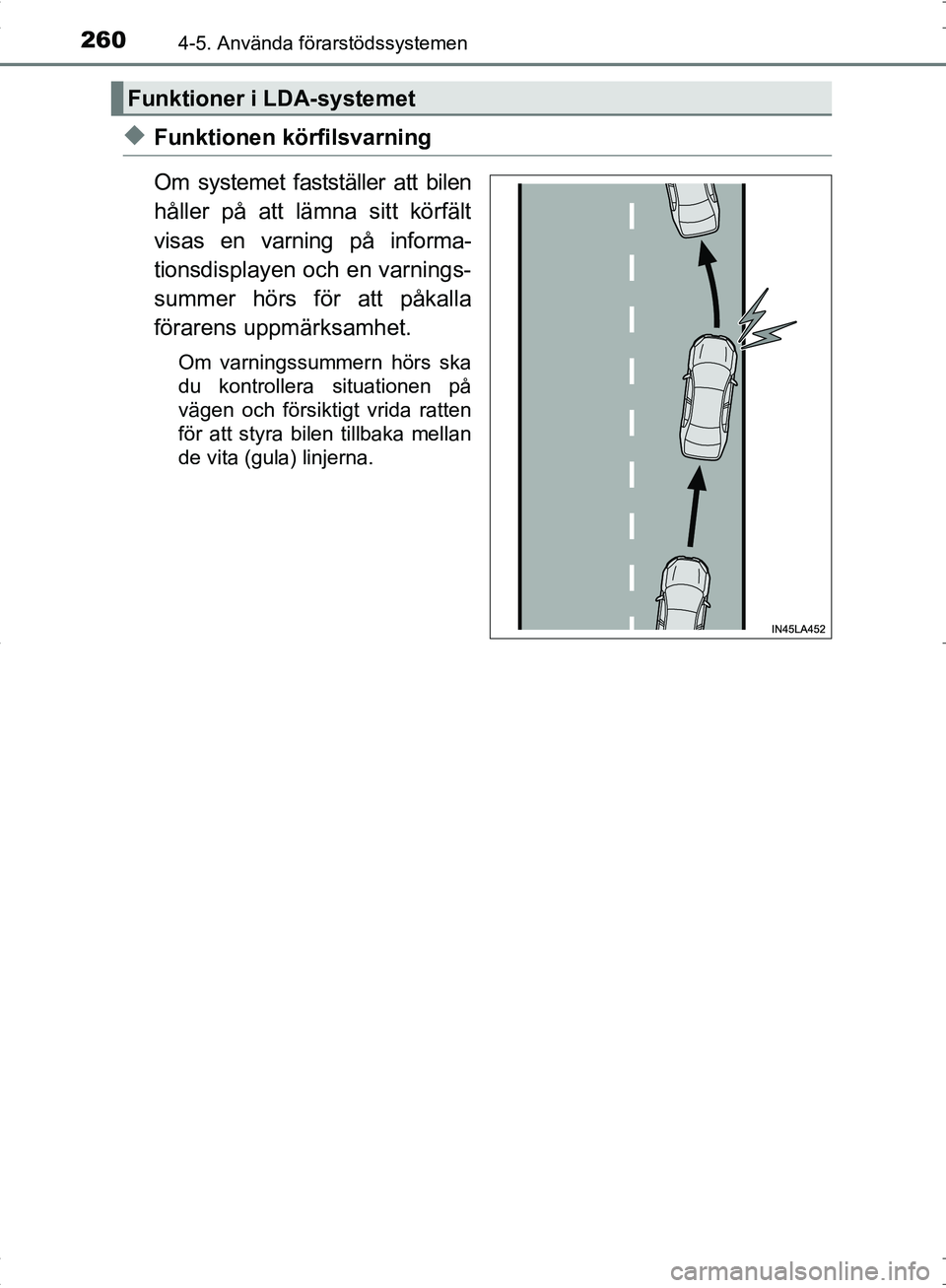

2604-5. Använda förarstödssystemen
OM10538SE
◆Funktionen körfilsvarning
Om systemet fastställer att bilen
håller på att lämna sitt körfält
visas en varning på informa-
tionsdisplayen och en varnings-
summer hörs för att påkalla
förarens uppmärksamhet.
Om varningssummern hörs ska
du kontrollera situationen på
vägen och försiktigt vrida ratten
för att styra bilen tillbaka mellan
de vita (gula) linjerna.
Funktioner i LDA-systemet
