TOYOTA C_HR HYBRID 2016 Bruksanvisningar (in Swedish)

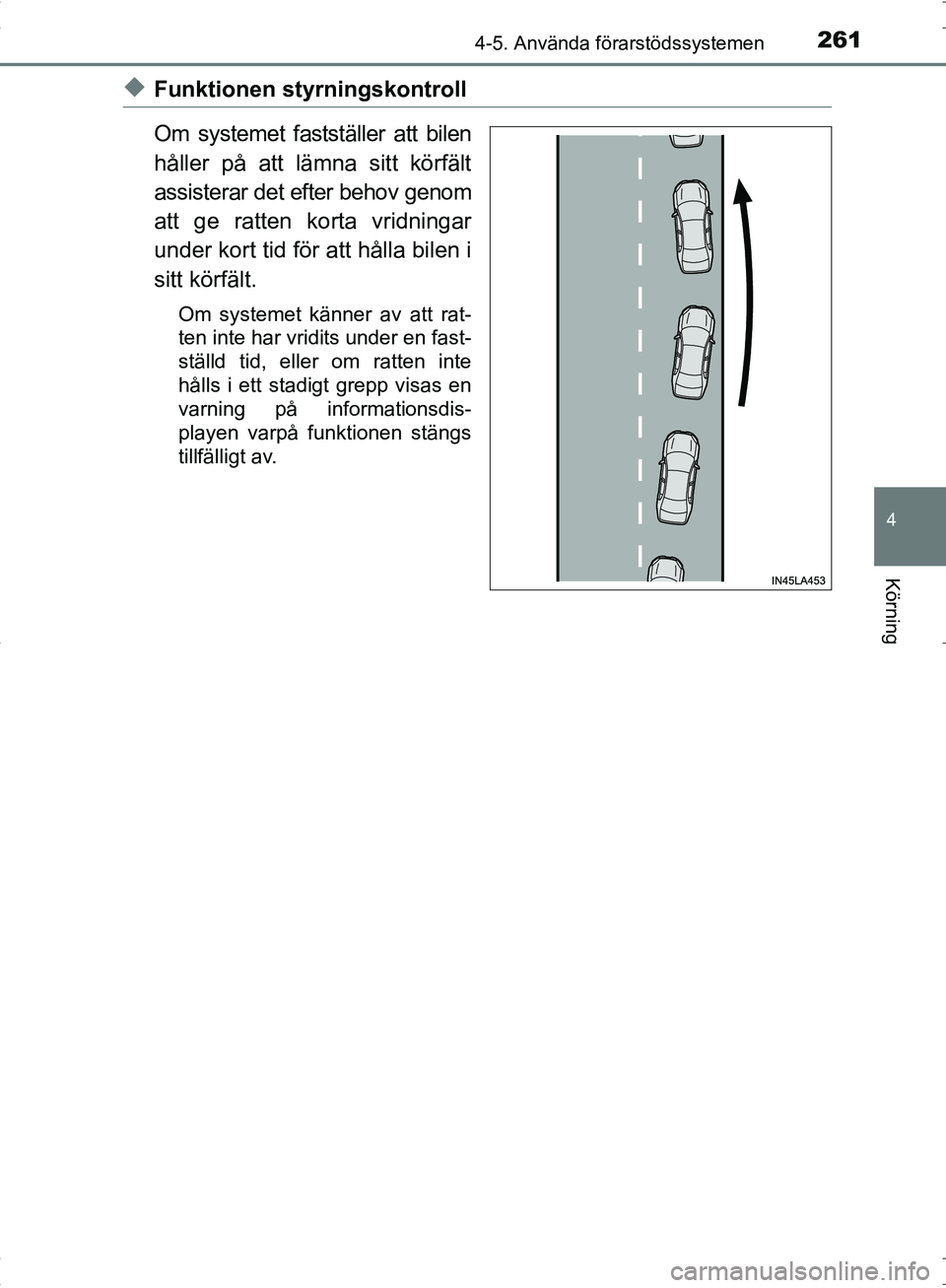

2614-5. Använda förarstödssystemen
4
Körning
OM10538SE
◆Funktionen styrningskontroll
Om systemet fastställer att bilen
håller på att lämna sitt körfält
assisterar det efter behov genom
att ge ratten korta vridningar
under kort tid för att hålla bilen i
sitt körfält.
Om systemet känner av att rat-
ten inte har vridits under en fast-
ställd tid, eller om ratten inte
hålls i ett stadigt grepp visas en
varning på informationsdis-
playen varpå funktionen stängs
tillfälligt av.
OM10538SE.book Page 261 Thursday, November 24, 2016 6:41 PM

2624-5. Använda förarstödssystemen
OM10538SE
◆Krängningsvarning
Om bilen upprepade gånger
kränger eller verkar lämna sitt
körfält hörs varningssummern
och ett meddelande visar på
informationsdisplayen för att
påkalla förarens uppmärksamhet.
VA R N I N G
■Innan du använder LDA-systemet
Förlita dig inte enbart på LDA-systemet. LKA kör inte bilen automatiskt, inte
heller minskar den uppmärksamhet som förarens måste ge området framför
bilen. Föraren måste alltid ta fullt ansvar för säker körning genom att vara
mycket uppmärksam på förhållandena runt bilen och använda\
ratten för att
korrigera bilens körriktning. Föraren måste också ta tillräckliga raster när
trötthet ger sig till känna, t.ex. på långkörningar.
Undlåtelse att vidta lämpliga köråtgärder och ge körningen full uppmärksam-
het kan leda till leda till en olycka som kan resultera i svåra eller livshotande
skador.
■ Undvik att använda LDA-systemet av misstag
Stäng av LDA-systemet med LDA-knappen när systemet inte används.
OM10538SE.book Page 262 Thursday, November 24, 2016 6:41 PM

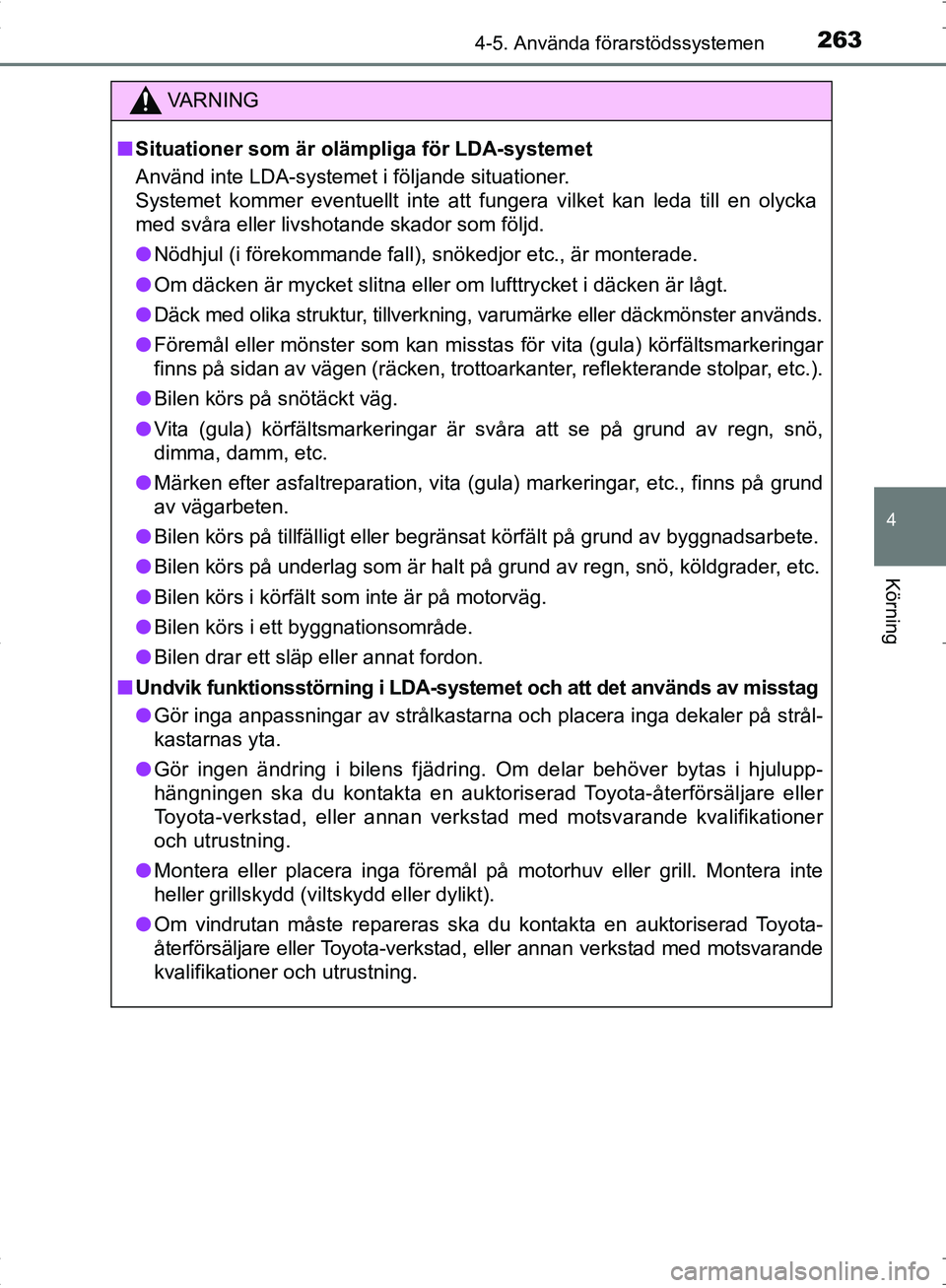

2634-5. Använda förarstödssystemen
4
Körning
OM10538SE
VA R N I N G
■Situationer som är ol ämpliga för LDA-systemet
Använd inte LDA-systemet i följande situationer.
Systemet kommer eventuellt inte att fungera vilket kan leda till en olycka
med svåra eller livshotande skador som följd.
● Nödhjul (i förekommande fall), snökedjor etc., är monterad\
e.
● Om däcken är mycket slitna eller om lufttrycket i däcken är lågt.
● Däck med olika struktur, tillverkning, varumärke eller däckmönster används.
● Föremål eller mönster som kan misstas för vita (gula) körfältsmarkeringar
finns på sidan av vägen (räcken, trottoarkanter, reflekterande stolpar, etc.).
● Bilen körs på snötäckt väg.
● Vita (gula) körfältsmarkeringar är svåra att se på grund av regn, snö,
dimma, damm, etc.
● Märken efter asfaltreparation, vita (gula) markeringar, etc., finns på grund
av vägarbeten.
● Bilen körs på tillfälligt eller begränsat körfält på grund av byggnadsa\
rbete.
● Bilen körs på underlag som är halt på grund av regn, snö, köldgrader, etc.
● Bilen körs i körfält som inte är på motorväg.
● Bilen körs i ett byggnationsområde.
● Bilen drar ett släp eller annat fordon.
■ Undvik funktionsstörning i LDA-sys temet och att det används av misstag
● Gör inga anpassningar av strålkastarna och placera inga dekaler på strål-
kastarnas yta.
● Gör ingen ändring i bilens fjädring. Om delar behöver bytas i hjulupp-
hängningen ska du kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
● Montera eller placera inga föremål på motorhuv eller grill. Montera inte
heller grillskydd (viltskydd eller dylikt).
● Om vindrutan måste repareras ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.
OM10538SE.book Page 263 Thursday, November 24, 2016 6:41 PM

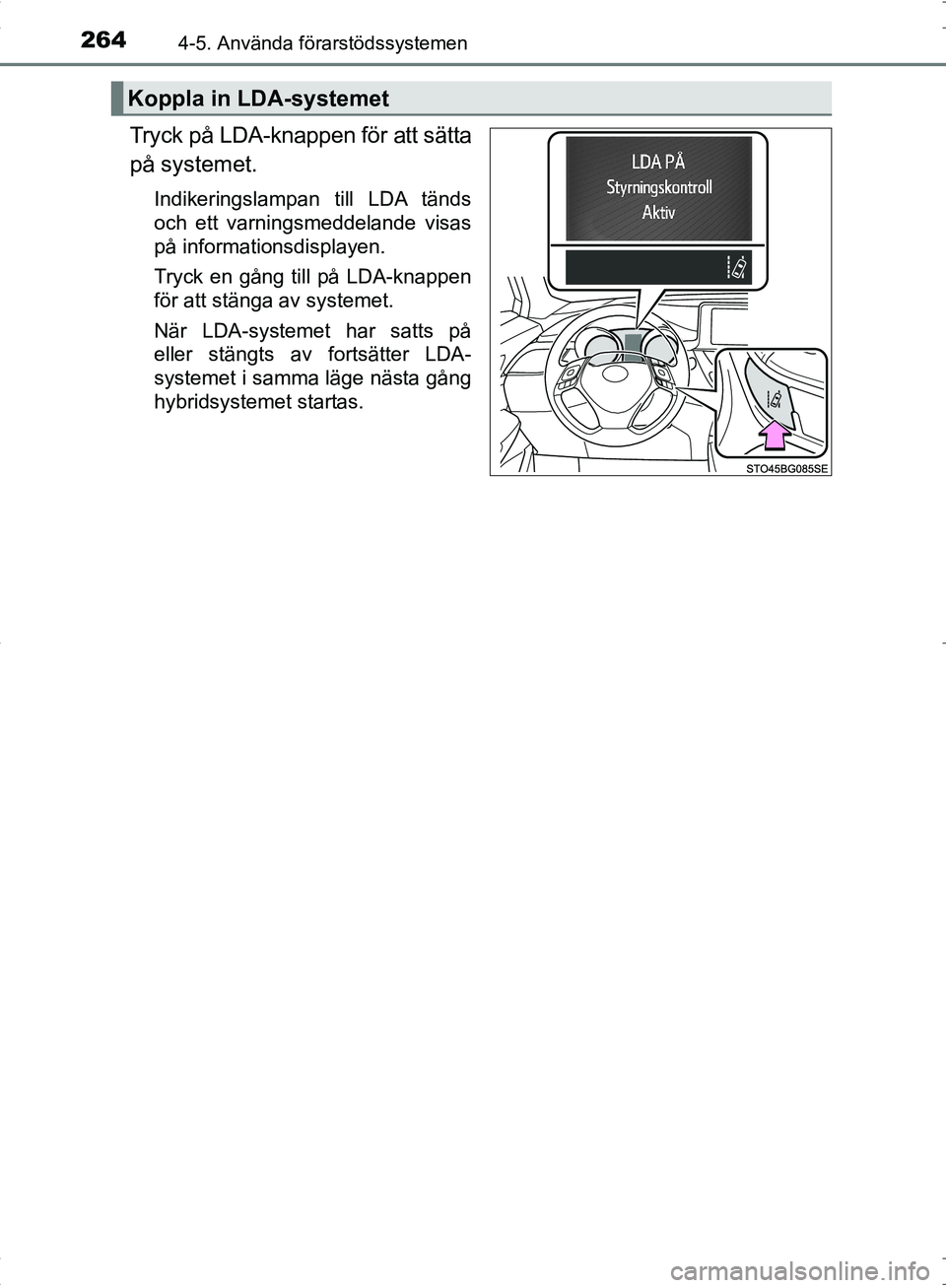

2644-5. Använda förarstödssystemen
OM10538SE
Tryck på LDA-knappen för att sätta
på systemet.
Indikeringslampan till LDA tänds
och ett varningsmeddelande visas
på informationsdisplayen.
Tryck en gång till på LDA-knappen
för att stänga av systemet.
När LDA-systemet har satts på
eller stängts av fortsätter LDA-
systemet i samma läge nästa gång
hybridsystemet startas.
Koppla in LDA-systemet
OM10538SE.book Page 264 Thursday, November 24, 2016 6:41 PM

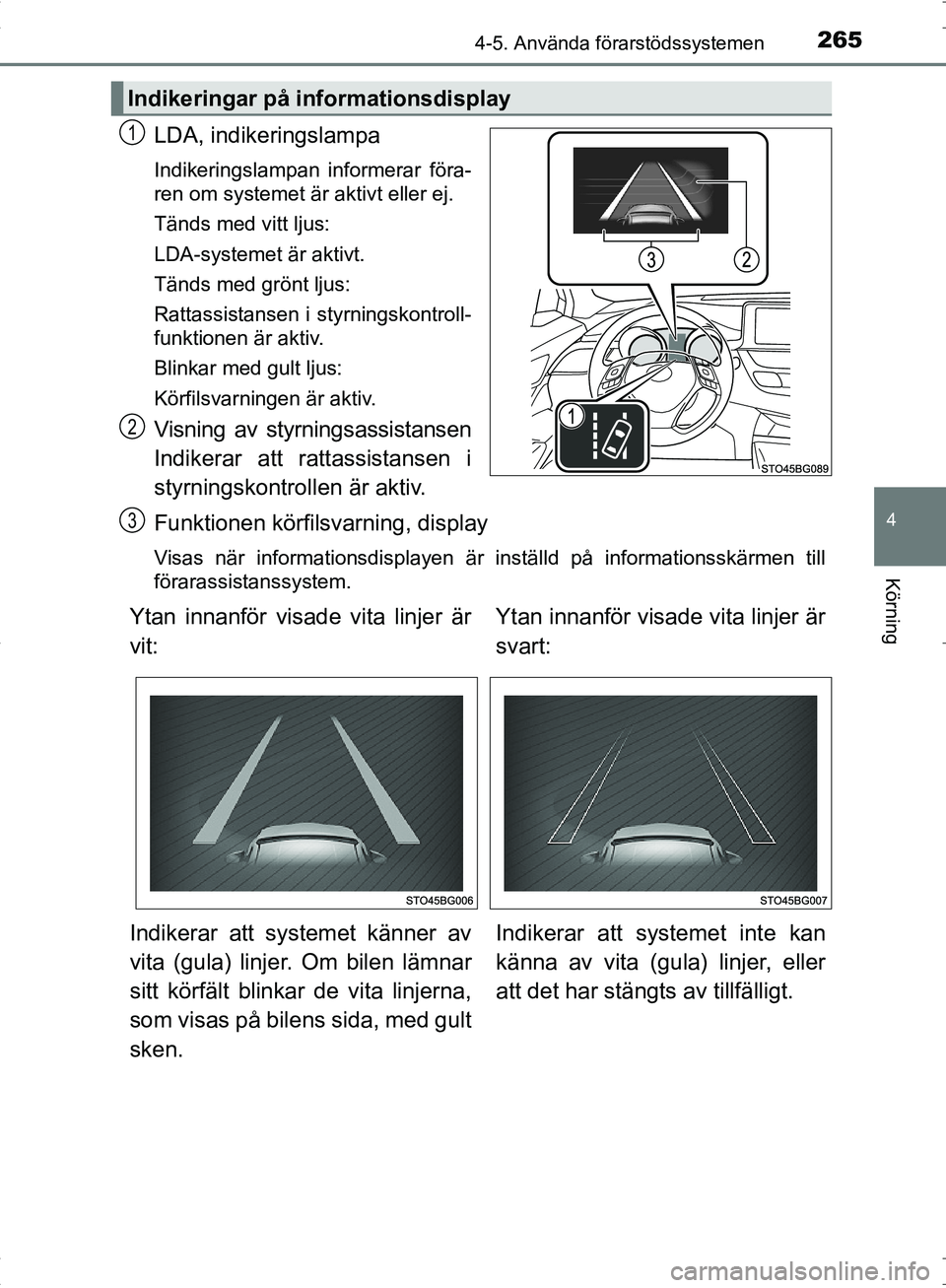

2654-5. Använda förarstödssystemen
4
Körning
OM10538SE
LDA, indikeringslampa
Indikeringslampan informerar föra-
ren om systemet är aktivt eller ej.
Tänds med vitt ljus:
LDA-systemet är aktivt.
Tänds med grönt ljus:
Rattassistansen i styrningskontroll-
funktionen är aktiv.
Blinkar med gult ljus:
Körfilsvarningen är aktiv.
Visning av styrningsassistansen
Indikerar att rattassistansen i
styrningskontrollen är aktiv.
Funktionen körfilsvarning, display
Visas när informationsdisplayen är inställd på informationsskärmen till
förarassistanssystem.
Indikeringar på informationsdisplay
1
2
3
Ytan innanför visade vita linjer är
vit:Ytan innanför visade vita linjer är
svart:
Indikerar att systemet känner av
vita (gula) linjer. Om bilen lämnar
sitt körfält blinka r de vita linjerna,
som visas på bilens sida, med gult
sken. Indikerar att systemet inte kan
känna av vita (gula) linjer, eller
att det har stängts av tillfälligt.
OM10538SE.book Page 265 Thursday, November 24, 2016 6:41 PM

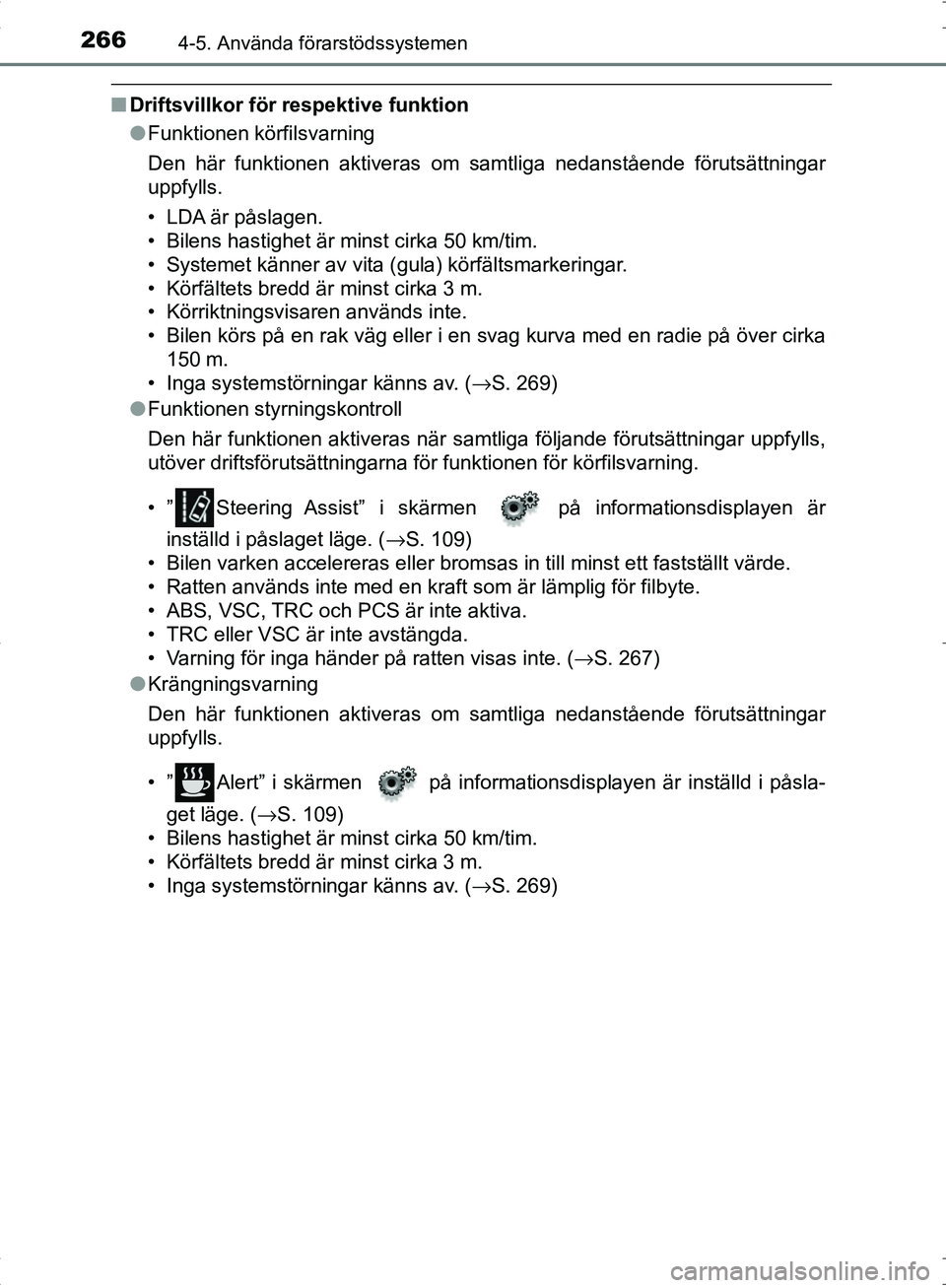

2664-5. Använda förarstödssystemen
OM10538SE
■Driftsvillkor för respektive funktion
●Funktionen körfilsvarning
Den här funktionen aktiveras om samtliga nedanstående förutsä\
ttningar
uppfylls.
• LDA är påslagen.
• Bilens hastighet är minst cirka 50 km/tim.
• Systemet känner av vita (gula) körfältsmarkeringar.
• Körfältets bredd är minst cirka 3 m.
• Körriktningsvisaren används inte.
• Bilen körs på en rak väg eller i en svag kurva med en radie på över cirka
150 m.
• Inga systemstörningar känns av. ( →S. 269)
● Funktionen styrningskontroll
Den här funktionen aktiveras när samtliga följande förutsättningar uppfylls,
utöver driftsförutsättningarna för funktionen för körfilsvarning\
.
• ” Steering Assist” i skärmen på informationsdisplayen är
inställd i påslaget läge. ( →S. 109)
• Bilen varken accelereras eller bromsas in till minst ett fastställt värde.
• Ratten används inte med en kraft som är lämplig för filbyte.
• ABS, VSC, TRC och PCS är inte aktiva.
• TRC eller VSC är inte avstängda.
• Varning för inga händer på ratten visas inte. ( →S. 267)
● Krängningsvarning
Den här funktionen aktiveras om samtliga nedanstående förutsä\
ttningar
uppfylls.
• ” Alert” i skärmen på informationsdisplayen är inställd i påsla-
get läge. ( →S. 109)
• Bilens hastighet är minst cirka 50 km/tim.
• Körfältets bredd är minst cirka 3 m.
• Inga systemstörningar känns av. ( →S. 269)
OM10538SE.book Page 266 Thursday, November 24, 2016 6:41 PM

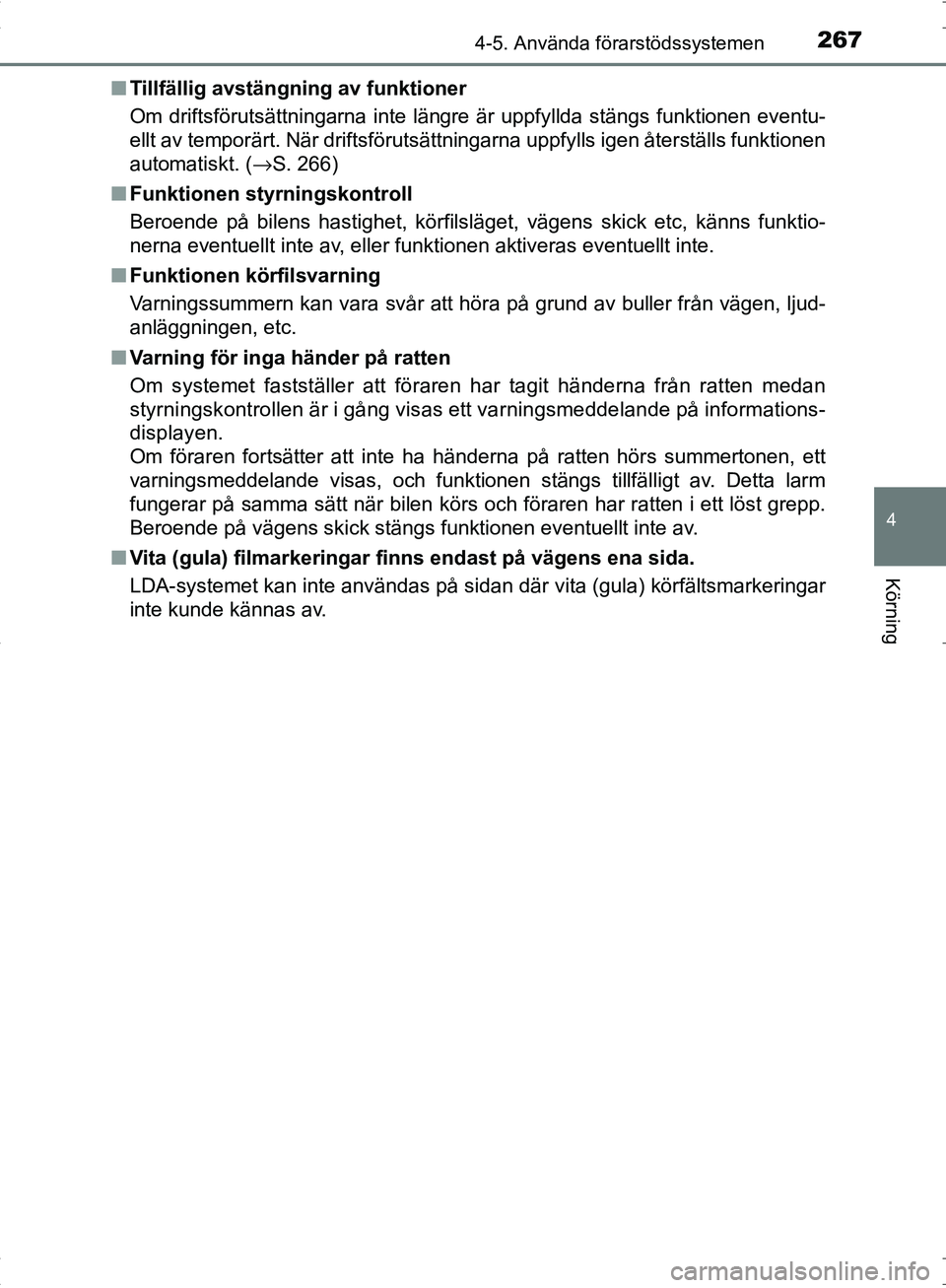

2674-5. Använda förarstödssystemen
4
Körning
OM10538SE■
Tillfällig avstängning av funktioner
Om driftsförutsättningarna inte längre är uppfyllda stängs funktionen eventu-
ellt av temporärt. När driftsförutsättningarna uppfylls igen återställs funktionen
automatiskt. ( →S. 266)
■ Funktionen styrningskontroll
Beroende på bilens hastighet, körfilsläget, vägens skick etc, känns funktio-
nerna eventuellt inte av, eller funktionen aktiveras eventuellt inte.
■ Funktionen körfilsvarning
Varningssummern kan vara svår att höra på grund av buller från vägen, ljud-
anläggningen, etc.
■ Varning för inga händer på ratten
Om systemet fastställer att föraren har tagit händerna från ratten medan
styrningskontrollen är i gång visas ett varningsmeddelande på informations-
displayen.
Om föraren fortsätter att inte ha händerna på ratten hörs summertonen, ett
varningsmeddelande visas, och funktionen stängs tillfälligt av. Detta larm
fungerar på samma sätt när bilen körs och föraren har ratten i ett löst grepp.
Beroende på vägens skick stängs funktionen eventuellt inte av.
■ Vita (gula) filmarkeringar finn s endast på vägens ena sida.
LDA-systemet kan inte användas på sidan där vita (gula) körfältsmarkeringar
inte kunde kännas av.
OM10538SE.book Page 267 Thursday, November 24, 2016 6:41 PM

2684-5. Använda förarstödssystemen
OM10538SE■
Förhållanden då funktionen eventuellt inte alltid fungerar på rätt sätt
I följande situationer känner kamerasensorn eventuellt inte av vita (gula)
körfältsmarkeringar, och vissa funktioner fungerar då inte normalt.
● Det förekommer skuggor på vägen som löper parallellt med de vita (gula)
körfältsmarkeringarna, eller som täcker dem.
● Bilen körs ett område utan vita (gula) körfältsmarkeringar, t.ex. framför en
vägtull, en biljettkontroll, eller vid en vägkorsning.
● De vita (gula) körfältsmarkeringarna är trasiga, det förekommer upphöjda
kantmarkeringar eller stenar.
● De vita (gula) körfältsmarkeringarna syns inte eller är svåra att upptäcka på
grund av sand, etc.
● Bilen körs på vägbana som blivit våt av regn, stillaståen\
de vatten, etc.
● Körfältsmarkeringar är gula (som kan vara svårare att upptäcka än de som
är vita).
● De vita (gula) körfältsmarkeringar na löper tvärs över trottoarkant, etc.
● Bilen körs på en ljus yta, t.ex. betong.
● Bilen körs på yta som är ljus på grund av reflekterande ljus, etc.
● Bilen körs i ett område där ljusets styrka plötsligt ändras, t.ex. vid infart i och
utfart från tunnlar
● Ljus från mötande fordons strålkastare, solen, etc, lyser in i kameran.
● Bilen körs där vägen delar sig, vägar går samman, etc.
● Bilen körs på en sluttning.
● Bilen körs på en väg som lutar åt höger eller vänster, eller på en slingrande väg.
● Bilen körs på en obelagd eller ojämn väg.
● Bilen körs runt en snäv kurva.
● Körfältet är extremt brett eller smalt.
● Bilen lutar starkt om den är tungt lastad med bagage, eller har felaktigt
lufttryck i däcken.
● Avståndet till framförvarande fordon är mycket kort.
● Bilen rör sig uppåt och nedåt under körning på grund av vägens skick
(dåliga vägar, eller skarvar i vägen).
● Strålkastarglasen är smutsiga och avger svagt ljus i mörker, eller belys-
ningsaxeln har ändrats.
● Bilen träffas av en sidvind.
● Bilen har just gjort filbyte eller kört tvärs över en korsning.
● Vinterdäck är monterade.
OM10538SE.book Page 268 Thursday, November 24, 2016 6:41 PM

2694-5. Använda förarstödssystemen
4
Körning
OM10538SE■
Varningsmeddelande
Om följande varningsmeddelandet visas på informationsdisplayen, följ meto-
den för felsökning.
VarningsmeddelandeDetaljer/Åtgärder
”Funktionsstörning
i LDA.
Besök återförsäljaren.”
Systemet fungerar eventuellt inte på
rätt sätt.
→ Låt en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
”Främre kamera sikt skymd.
Rengör och torka bort imma från
vindruta.”
Det finns smuts, regn, kondens, is,
snö och liknande på vindrutan framför
kamerasensorn.
→Stäng av LDA-systemet, ta bort
smuts, regn, kondens, is, snö eller
liknande från vindrutan och slå på
LDA-systemet igen.
”Främre kamera
ej tillgänglig”
Driftsförutsättnin garna för kamerasen-
sorn (temperatur etc.) är inte upp-
fyllda.
→ När driftsförutsättningarna för kame-
rasensorn (temperatur, etc.) är upp-
fyllda blir LDA-systemet tillgängligt.
Stäng av LDA-systemet, vänta en
kort stund och slå därefter på LDA-
systemet igen.
OM10538SE.book Page 269 Thursday, November 24, 2016 6:41 PM

2704-5. Använda förarstödssystemen
OM10538SEOm ett annat varningsmeddelande visas ska du följa anvisningarna i på skärmen.
■ Specialinställningar
Följande skärminställningar kan ändras.
Hur man ändrar inställningarna, se S. 641.
”LDA ej tillgängligt”
LDA-systemet har tillfälligt stängts av
på grund av funktionsstörning i en
annan sensor än kamerasensorn.
→ Stäng av LDA-systemet och följa
anvisningarna för felsökning av
varningsmeddelanden. Kör bilen en
kort stund och slå därefter på LDA-
systemet igen.
”LDA ej tillgängligt under
cirka 50km/tim.”
LDA-systemet inte kan användas
eftersom bilens hastighet är lägre än
cirka 50km/tim.
→Kör bilen i minst 50 km/tim.
VarningsmeddelandeDetaljer/Åtgärder
FunktionInställningar
Funktionen körfilsvarningStälla in varningens känslighet
Funktionen styrningskontrollAktivera och inaktivera styrningsassistan-
sen
KrängningsvarningSätta på och stänga av funktionen
Ställa in varningens känslighet
OM10538SE.book Page 270 Thursday, November 24, 2016 6:41 PM
