2794-5. Använda förarstödssystemen
4
Körning
OM10538SE

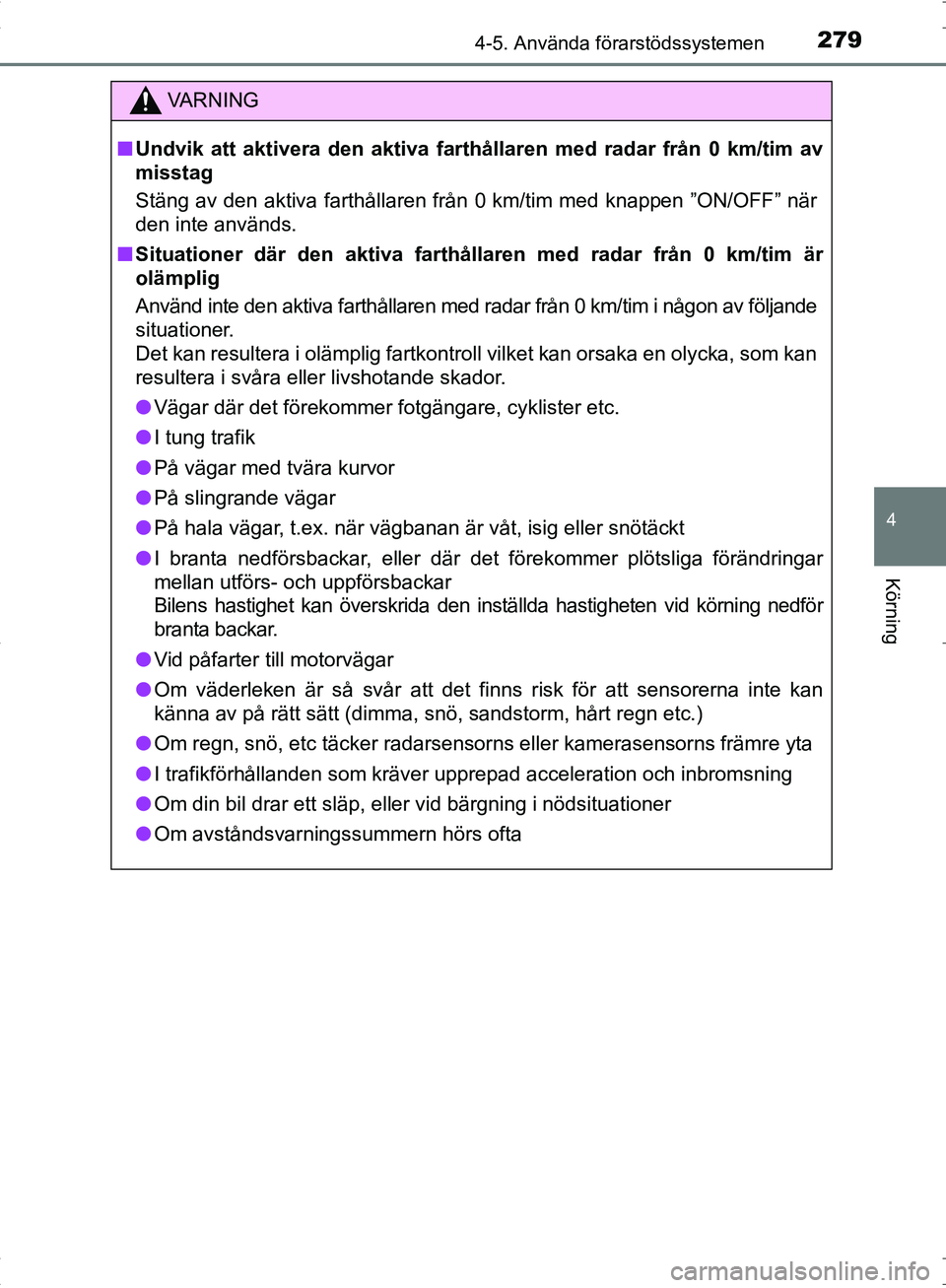

VA R N I N G
■Undvik att aktivera den aktiva farthå llaren med radar från 0 km/tim av
misstag
Stäng av den aktiva farthållaren från 0 km/tim med knappen ”\
ON/OFF” när
den inte används.
■ Situationer där den aktiva farthåll aren med radar från 0 km/tim är
olämplig
Använd inte den aktiva farthållaren med radar från 0 km/tim i någon av följande
situationer.
Det kan resultera i olämplig fartkontroll vilket kan orsaka en olycka, som kan
resultera i svåra eller livshotande skador.
● Vägar där det förekommer fotgängare, cyklister etc.
● I tung trafik
● På vägar med tvära kurvor
● På slingrande vägar
● På hala vägar, t.ex. när vägbanan är våt, isig eller snötäckt
● I branta nedförsbackar, eller där det förekommer plötsliga förändringar
mellan utförs- och uppförsbackar
Bilens hastighet kan överskrida den inställda hastigheten vid körning nedför
branta backar.
● Vid påfarter till motorvägar
● Om väderleken är så svår att det finns risk för att sensorerna inte kan
känna av på rätt sätt (dimma, snö, sandstorm, hårt regn etc.)
● Om regn, snö, etc täcker radarsensorns eller kamerasensorns främre yta
● I trafikförhållanden som kräver upprepad acceleration och inbromsning
● Om din bil drar ett släp, eller vid bärgning i nödsituationer
● Om avståndsvarningssummern hörs ofta
OM10538SE.book Page 279 Thursday, November 24, 2016 6:41 PM

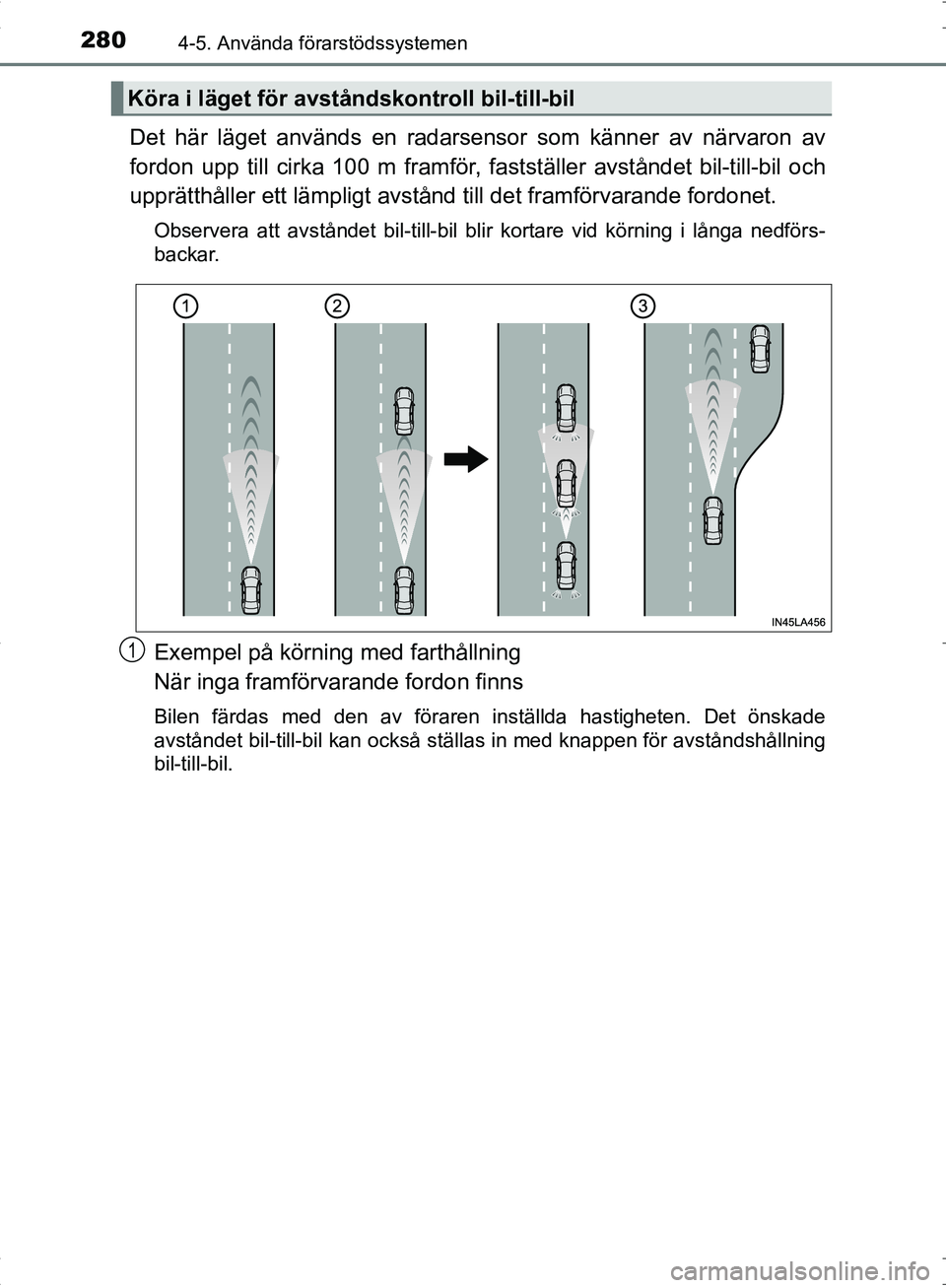

2804-5. Använda förarstödssystemen
OM10538SE
Det här läget används en radarsensor som känner av närvaron av
fordon upp till cirka 100 m framför, fastställer avståndet bil-till-bil och
upprätthåller ett lämp ligt avstånd till det framförvarande fordonet.
Observera att avståndet bil-till-bil blir kortare vid körning i långa nedförs-
backar.
Exempel på körning med farthållning
När inga framförvarande fordon finns
Bilen färdas med den av föraren inställda hastigheten. Det önskade
avståndet bil-till-bil kan också ställas in med knappen för avståndshållning
bil-till-bil.
Köra i läget för avståndskontroll bil-till-bil
1
OM10538SE.book Page 280 Thursday, November 24, 2016 6:41 PM

2874-5. Använda förarstödssystemen
4
Körning
OM10538SE

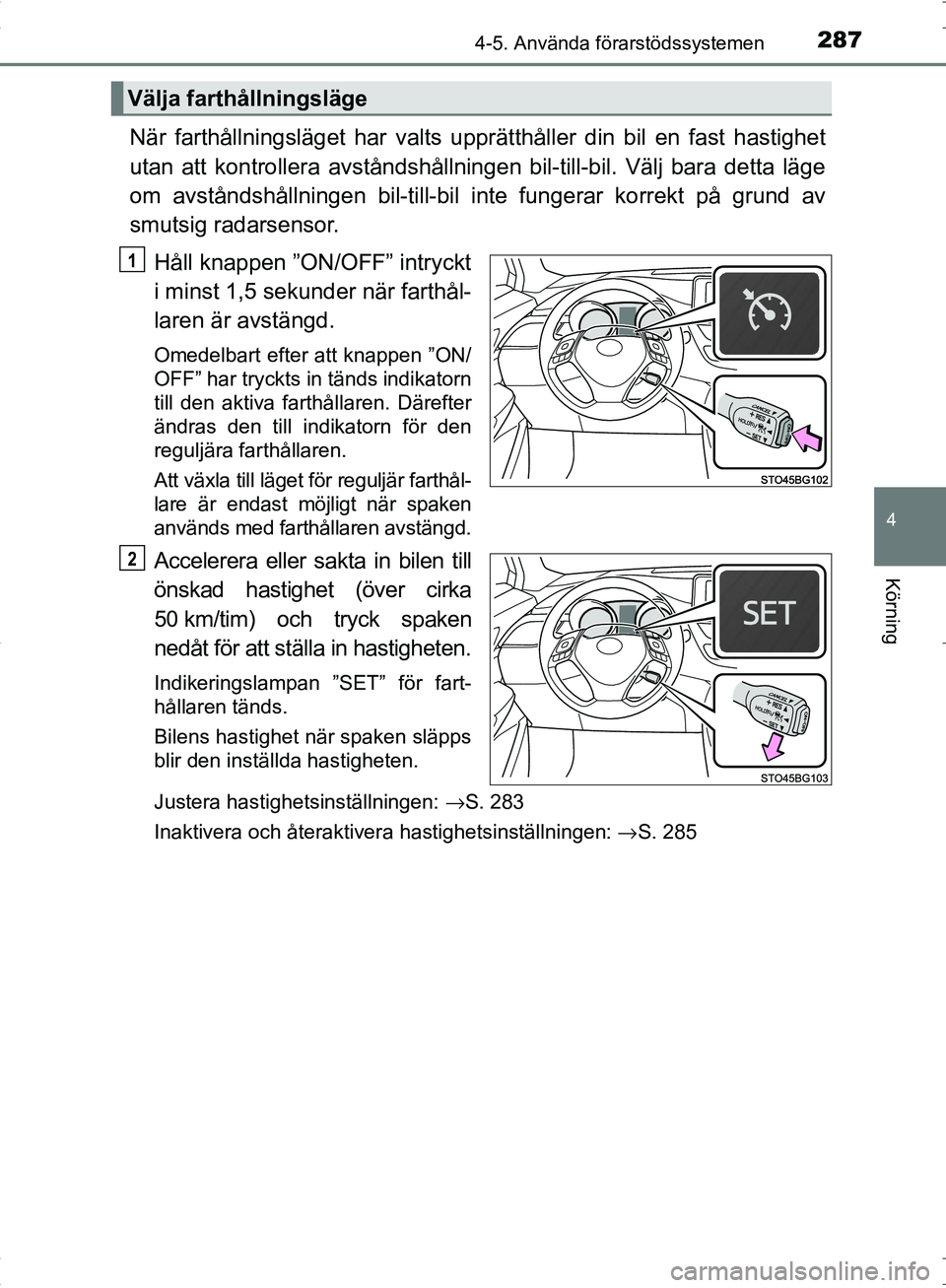

När farthållningsläget har valts upprätthåller din bil en fast hastighet
utan att kontrollera avståndshållningen bil-till-bil. Välj bara detta läge
om avståndshållningen bil-till-bil inte fungerar korrekt på grund av
smutsig radarsensor.
Håll knappen ”ON/OFF” intryckt
i minst 1,5 sekunder när farthål-
laren är avstängd.
Omedelbart efter att knappen ”ON/
OFF” har tryckts in tänds indikatorn
till den aktiva farthållaren. Därefter
ändras den till indikatorn för den
reguljära farthållaren.
Att växla till läget för reguljär farthål-
lare är endast möjligt när spaken
används med farthållaren avstängd.
Accelerera eller sakta in bilen till
önskad hastighet (över cirka
50 km/tim) och tryck spaken
nedåt för att ställa in hastigheten.
Indikeringslampan ”SET” för fart-
hållaren tänds.
Bilens hastighet när spaken släpps
blir den inställda hastigheten.
Justera hastighetsinställningen: →S. 283
Inaktivera och återaktivera hastighetsinställningen: → S. 285
Välja farthållningsläge
1
2
OM10538SE.book Page 287 Thursday, November 24, 2016 6:41 PM

2884-5. Använda förarstödssystemen
OM10538SE

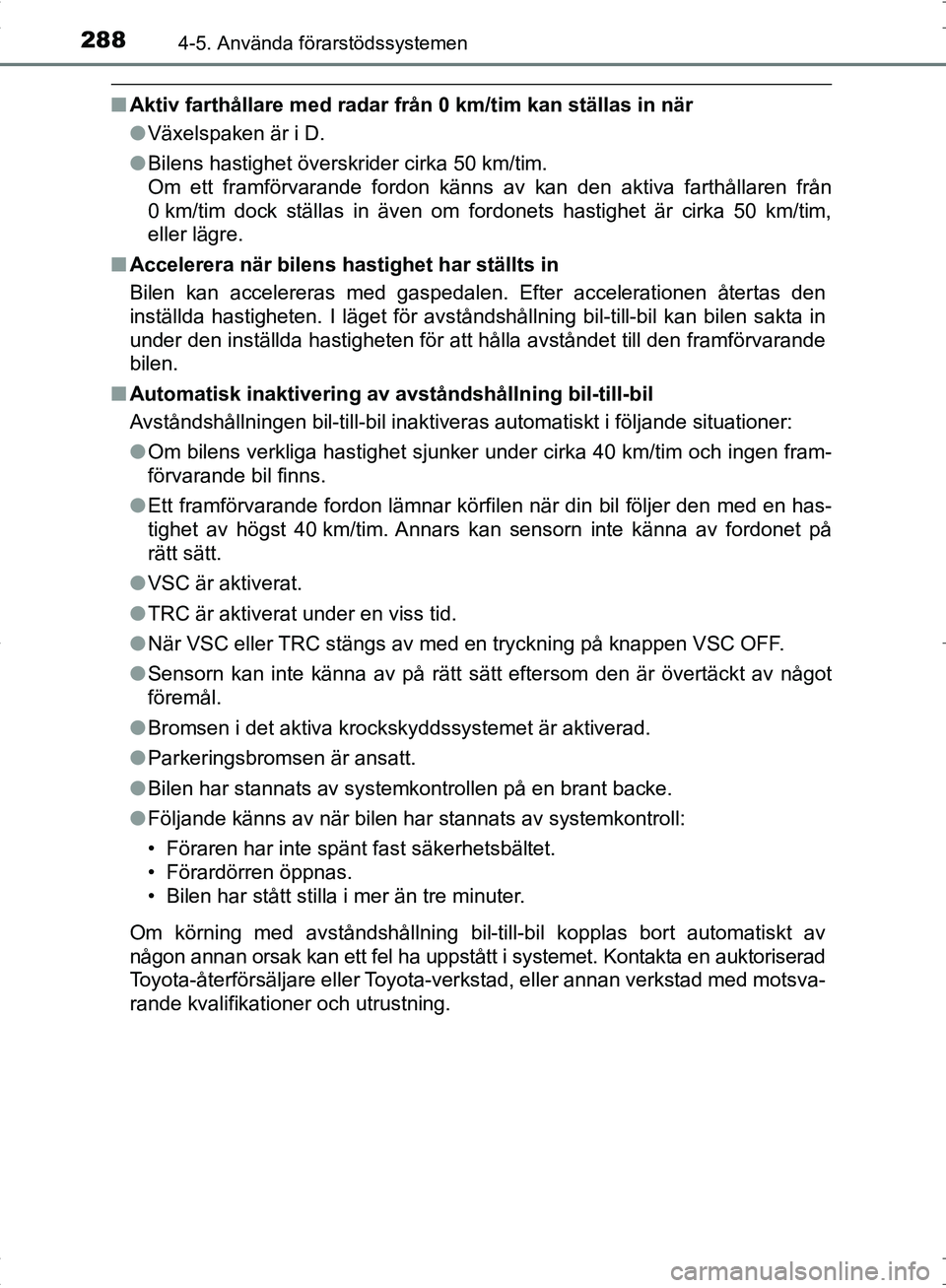

■Aktiv farthållare med radar från 0 km/tim kan ställas in när\
●Växelspaken är i D.
● Bilens hastighet överskrider cirka 50 km/tim.
Om ett framförvarande fordon känns av kan den aktiva farthållaren från
0 km/tim dock ställas in även om fordonets hastighet är cirka 50 km/tim,
eller lägre.
■ Accelerera när bilens hastighet har ställts in
Bilen kan accelereras med gaspedalen. Efter accelerationen återtas den
inställda hastigheten. I läget för avståndshållning bil-till-bil kan bilen sakta in
under den inställda hastigheten för att hålla avståndet till den framförvarande
bilen.
■ Automatisk inaktivering av avståndshållning bil-till-bil
Avståndshållningen bil-till-bil inaktiveras automatiskt i följan\
de situationer:
●Om bilens verkliga hastighet sjunker under cirka 40 km/tim och ingen fram-
förvarande bil finns.
● Ett framförvarande fordon lämnar körfilen när din bil följer den med en has-
tighet av högst 40 km/tim. Annars kan sensorn inte känna av fordonet på
rätt sätt.
● VSC är aktiverat.
● TRC är aktiverat under en viss tid.
● När VSC eller TRC stängs av med en tryckning på knappen VSC OFF.
● Sensorn kan inte känna av på rätt sätt eftersom den är övertäckt av något
föremål.
● Bromsen i det aktiva krockskyddssystemet är aktiverad.
● Parkeringsbromsen är ansatt.
● Bilen har stannats av systemkontrollen på en brant backe.
● Följande känns av när bilen har stannats av systemkontroll:
• Föraren har inte spänt fast säkerhetsbältet.
• Förardörren öppnas.
• Bilen har stått stilla i mer än tre minuter.
Om körning med avståndshållning bil-till-bil kopplas bort automatiskt av
någon annan orsak kan ett fel ha uppstått i systemet. Kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
OM10538SE.book Page 288 Thursday, November 24, 2016 6:41 PM

2894-5. Använda förarstödssystemen
4
Körning
OM10538SE■

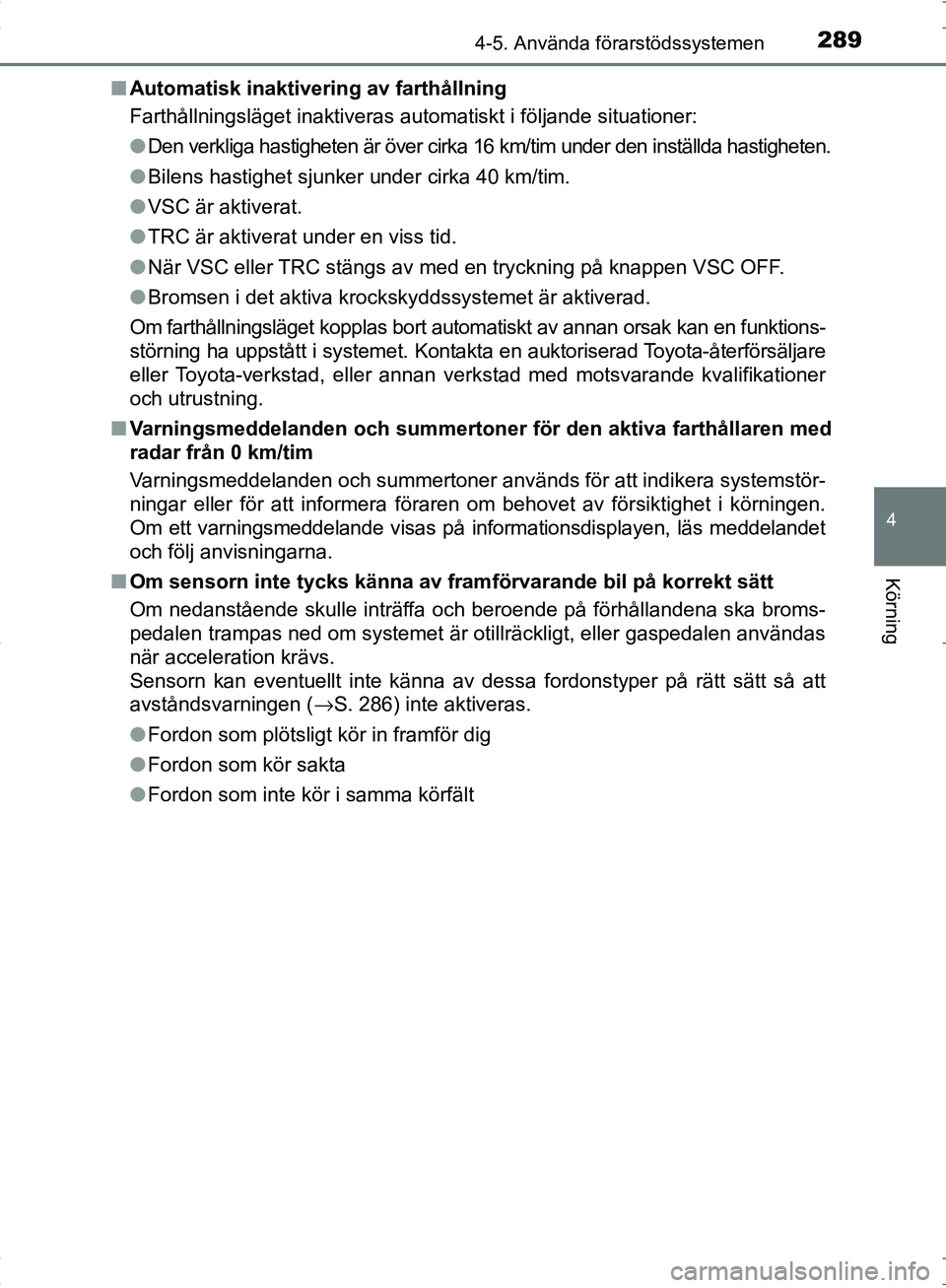

Automatisk inaktivering av farthållning
Farthållningsläget inaktiveras automatiskt i följande situationer:
●Den verkliga hastigheten är över cirk a 16 km/tim under den inställda hastigheten.
● Bilens hastighet sjunker under cirka 40 km/tim.
● VSC är aktiverat.
● TRC är aktiverat under en viss tid.
● När VSC eller TRC stängs av med en tryckning på knappen VSC OFF.
● Bromsen i det aktiva krockskyddssystemet är aktiverad.
Om farthållningsläget kopplas bort automatiskt av annan orsak kan en funktions-
störning ha uppstått i systemet. Kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
■ Varningsmeddelanden och summertone r för den aktiva farthållaren med
radar från 0 km/tim
Varningsmeddelanden och summertoner används för att indikera systemstör-
ningar eller för att informera föraren om behovet av försiktigh\
et i körningen.
Om ett varningsmeddelande visas på informationsdisplayen, läs meddelandet
och följ anvisningarna.
■ Om sensorn inte tycks känna av fram förvarande bil på korrekt sätt
Om nedanstående skulle inträffa och beroende på förhållandena ska broms-
pedalen trampas ned om systemet är otillräckligt, eller gaspedalen användas
när acceleration krävs.
Sensorn kan eventuellt inte känna av dessa fordonstyper på rätt\
sätt så att
avståndsvarningen ( →S. 286) inte aktiveras.
● Fordon som plötsligt kör in framför dig
● Fordon som kör sakta
● Fordon som inte kör i samma körfält
OM10538SE.book Page 289 Thursday, November 24, 2016 6:41 PM

2904-5. Använda förarstödssystemen
OM10538SE●

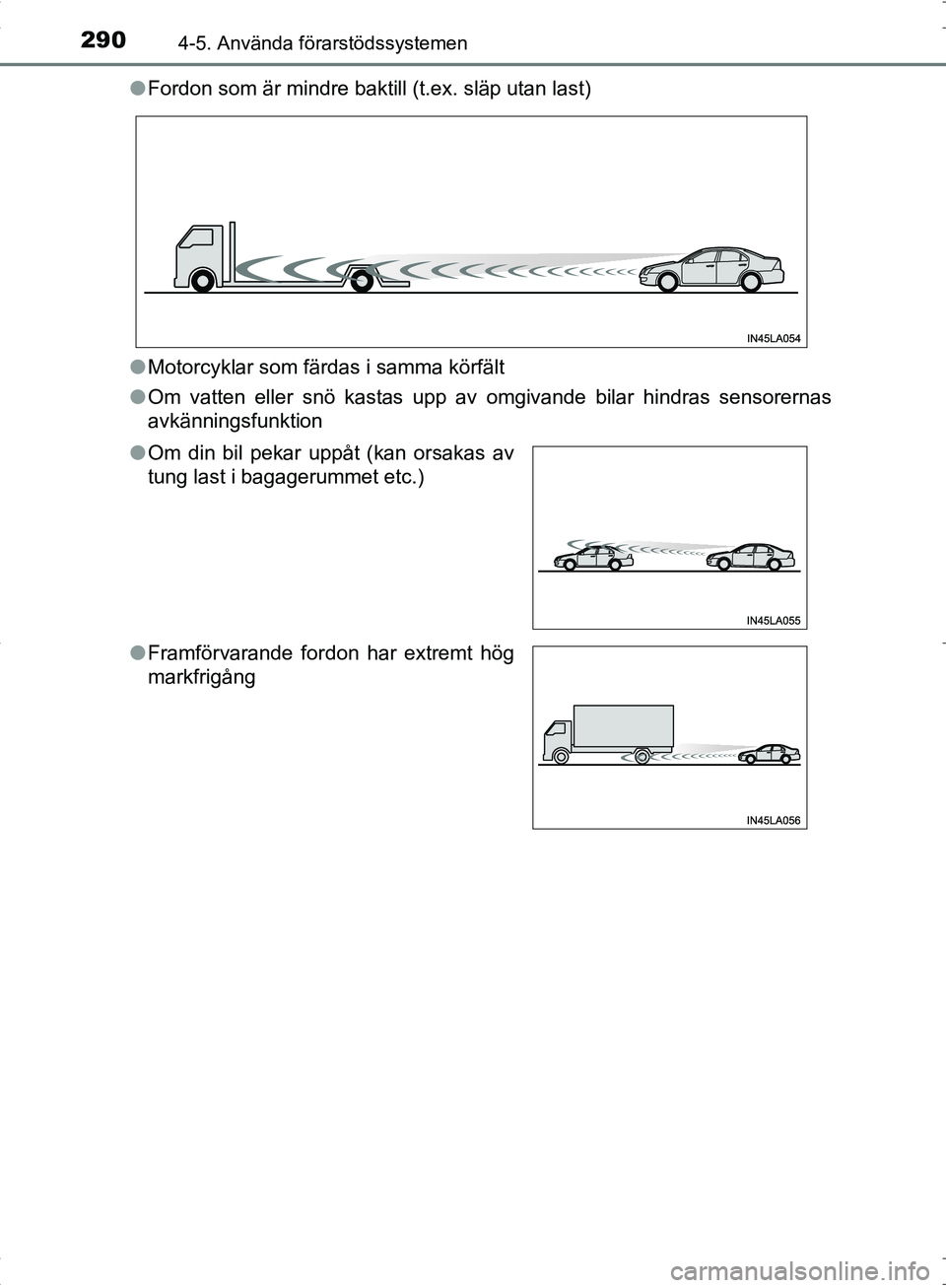

Fordon som är mindre baktill (t.ex. släp utan last)
● Motorcyklar som färdas i samma körfält
● Om vatten eller snö kastas upp av omgivande bilar hindras sensorernas
avkänningsfunktion
●Om din bil pekar uppåt (kan orsakas av
tung last i bagagerummet etc.)
● Framförvarande fordon har extremt hög
markfrigång
OM10538SE.book Page 290 Thursday, November 24, 2016 6:41 PM

2914-5. Använda förarstödssystemen
4
Körning
OM10538SE■

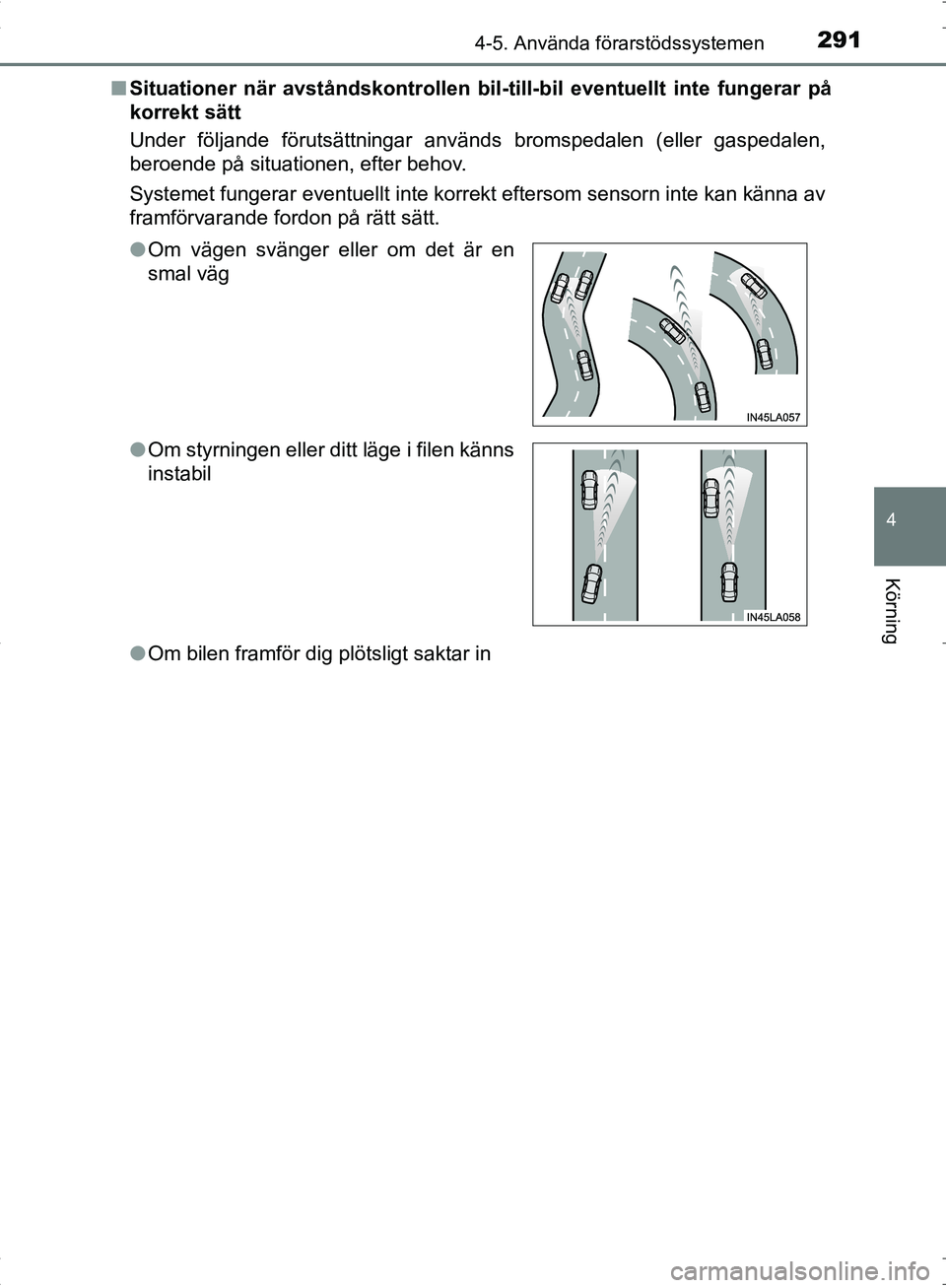

Situationer när avståndskontrollen bil -till-bil eventuellt inte fungerar på
korrekt sätt
Under följande förutsättningar används bromspedalen (eller \
gaspedalen,
beroende på situationen, efter behov.
Systemet fungerar eventuellt inte korrekt eftersom sensorn inte kan känna av
framförvarande fordon på rätt sätt.
● Om bilen framför dig plötsligt saktar in
●
Om vägen svänger eller om det är en
smal väg
● Om styrningen eller ditt läge i filen känns
instabil
OM10538SE.book Page 291 Thursday, November 24, 2016 6:41 PM

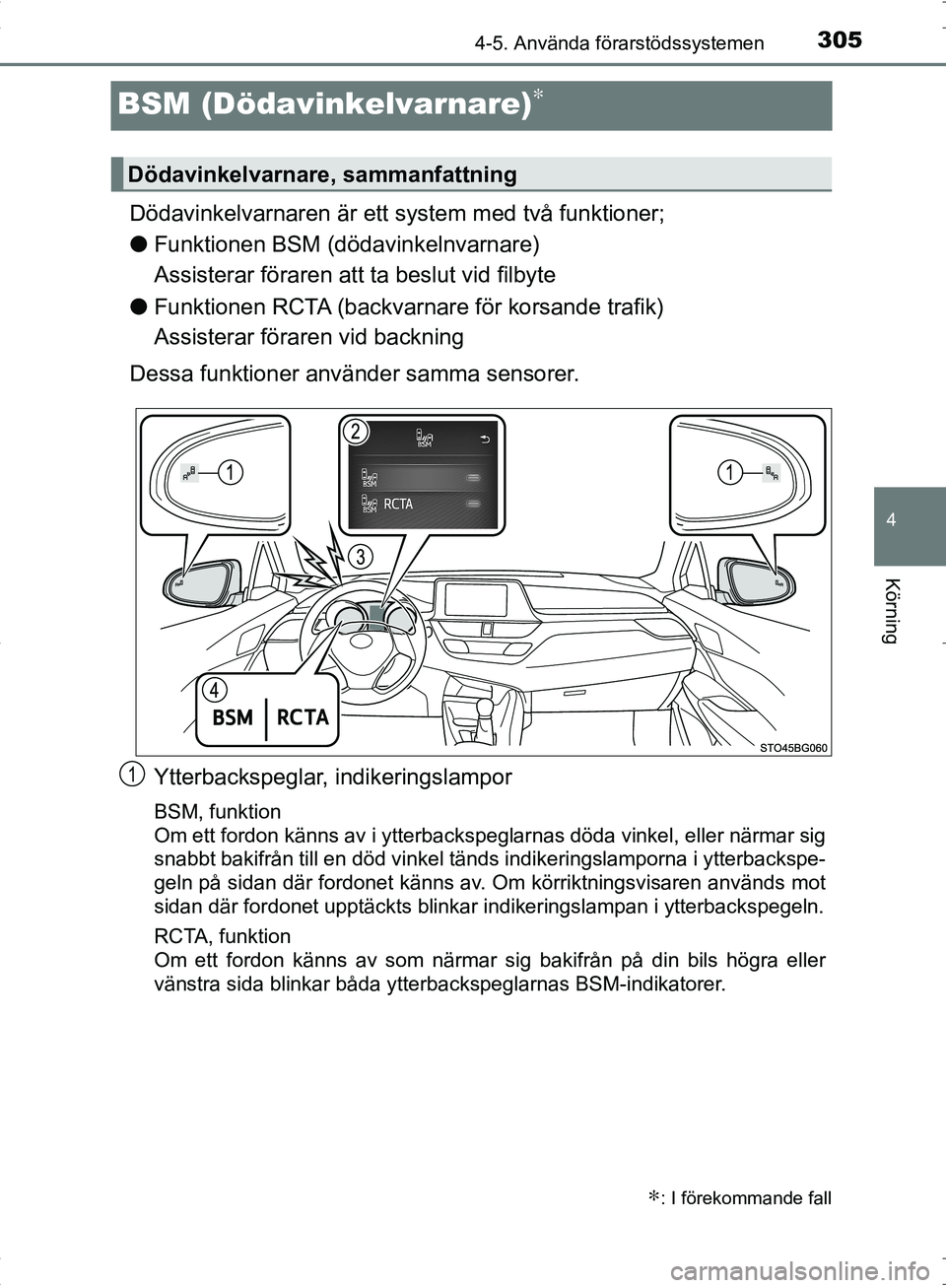

305
4
4-5. Använda förarstödssystemen
Körning
OM10538SE
BSM (Dödavinkelvarnare)∗
Dödavinkelvarnaren är ett system med två funktioner;
●Funktionen BSM (dödavinkelnvarnare)
Assisterar föraren att ta beslut vid filbyte
● Funktionen RCTA (backvarnare för korsande trafik)
Assisterar föraren vid backning
Dessa funktioner använder samma sensorer.
Ytterbackspeglar, indikeringslampor
BSM, funktion
Om ett fordon känns av i ytterbackspeglarnas döda vinkel, eller närmar sig
snabbt bakifrån till en död vinkel tänds indikeringslamporna i ytterbackspe-
geln på sidan där fordonet känns av. Om körriktningsvisaren används mot
sidan där fordonet upptäckts blinkar indikeringslampan i ytterback\
spegeln.
RCTA, funktion
Om ett fordon känns av som närmar sig bakifrån på din bils högra eller
vänstra sida blinkar båda ytterbackspeglarnas BSM-indikatorer.
∗: I förekommande fall
Dödavinkelvarnare, sammanfattning
1
OM10538SE.book Page 305 Thursday, November 24, 2016 6:41 PM

3074-5. Använda förarstödssystemen
4
Körning
OM10538SE

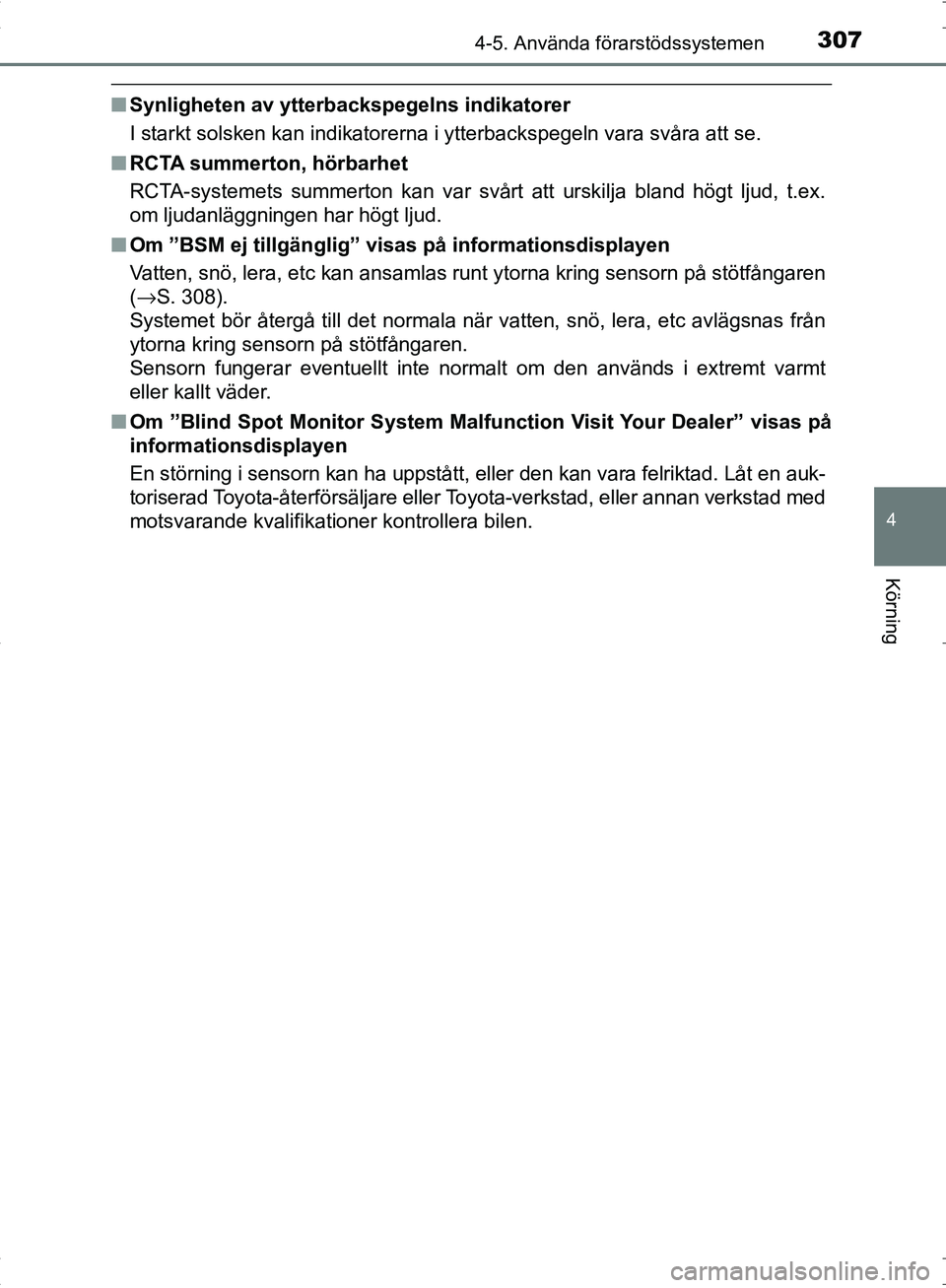

■Synligheten av ytterbackspegelns indikatorer
I starkt solsken kan indikatorerna i ytterbackspegeln vara svåra att se.
■ RCTA summerton, hörbarhet
RCTA-systemets summerton kan var svårt att urskilja bland högt ljud, t.ex.
om ljudanläggningen har högt ljud.
■ Om ”BSM ej tillgänglig” visas på informationsdisplayen
Vatten, snö, lera, etc kan ansamlas runt ytorna kring sensorn på stötfångaren
(→S. 308).
Systemet bör återgå till det normala när vatten, snö, lera, etc avlägsnas från
ytorna kring sensorn på stötfångaren.
Sensorn fungerar eventuellt inte normalt om den används i extremt varmt
eller kallt väder.
■ Om ”Blind Spot Monitor System Malf unction Visit Your Dealer” visas på
informationsdisplayen
En störning i sensorn kan ha uppstått, eller den kan vara felriktad. Låt en auk-
toriserad Toyota-återförsäljare eller To yota-verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera bilen.
OM10538SE.book Page 307 Thursday, November 24, 2016 6:41 PM

3084-5. Använda förarstödssystemen
OM10538SE

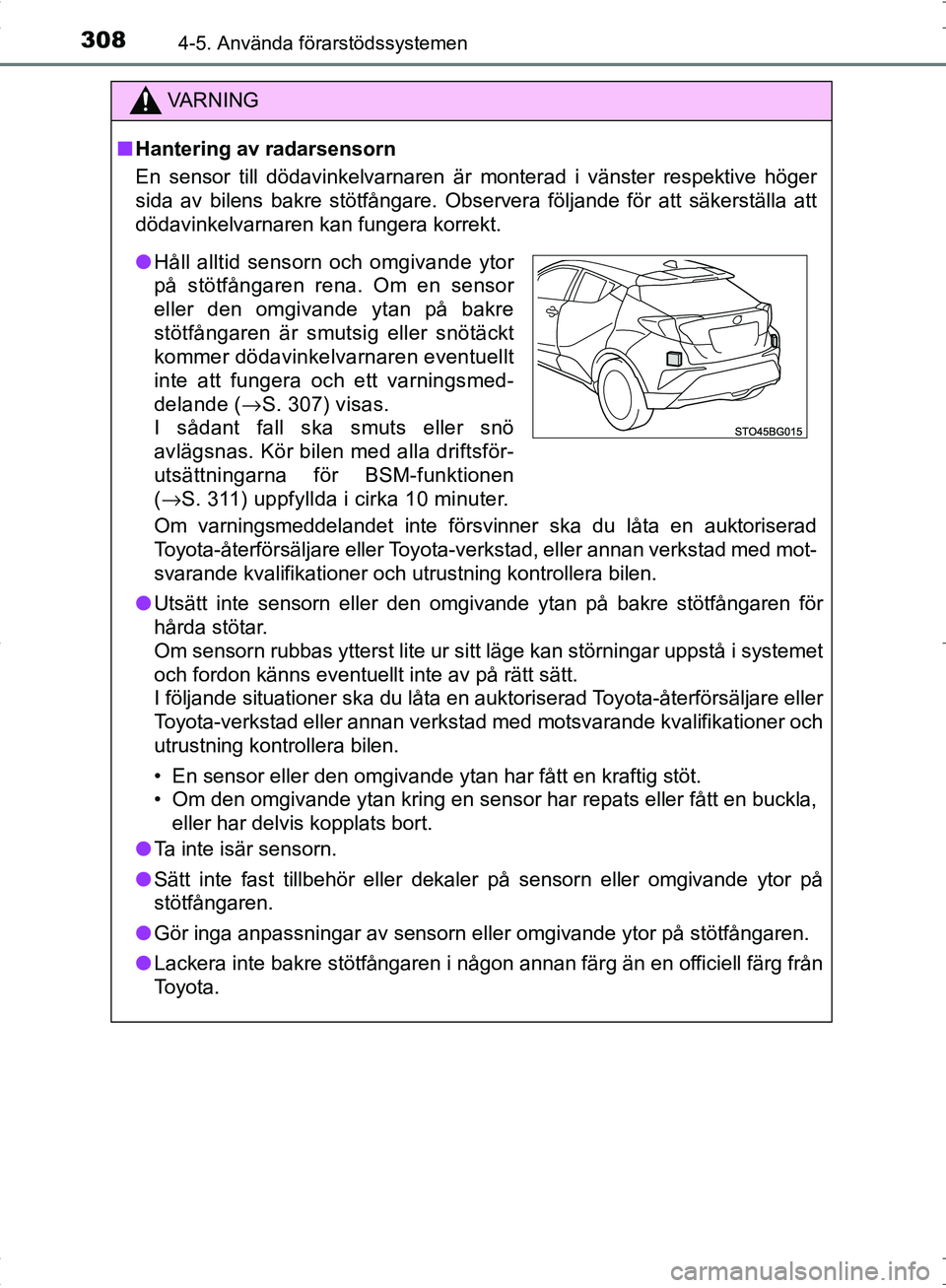

VA R N I N G
■Hantering av radarsensorn
En sensor till dödavinkelvarnaren är monterad i vänster respektive höger
sida av bilens bakre stötfångare. Observera följande för att säkerställa att
dödavinkelvarnaren kan fungera korrekt.
Om varningsmeddelandet inte försvinner ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer och utrustning kontrollera bilen.
● Utsätt inte sensorn eller den omgivande ytan på bakre stötfångaren för
hårda stötar.
Om sensorn rubbas ytterst lite ur sitt läge kan störningar uppstå i systemet
och fordon känns eventuellt inte av på rätt sätt.
I följande situationer ska du låta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och
utrustning kontrollera bilen.
• En sensor eller den omgivande ytan har fått en kraftig stöt.
• Om den omgivande ytan kring en sensor har repats eller fått en buckla,
eller har delvis kopplats bort.
● Ta inte isär sensorn.
● Sätt inte fast tillbehör eller dekaler på sensorn eller omgivande ytor på
stötfångaren.
● Gör inga anpassningar av sensorn eller omgivande ytor på stötfångaren.
● Lackera inte bakre stötfångaren i någon annan färg än en officiell färg från
Toyota.
●Håll alltid sensorn och omgivande ytor
på stötfångaren rena. Om en sensor
eller den omgivande ytan på bakre
stötfångaren är smutsig eller snötäckt
kommer dödavinkelvarnaren eventuellt
inte att fungera och ett varningsmed-
delande ( →S. 307) visas.
I sådant fall ska smuts eller snö
avlägsnas. Kör bilen med alla driftsför-
utsättningarna för BSM-funktionen
( → S. 311) uppfyllda i cirka 10 minuter.
OM10538SE.book Page 308 Thursday, November 24, 2016 6:41 PM
