TOYOTA C_HR HYBRID 2016 Manuale duso (in Italian)

2014-1. Prima di mettersi alla guida
4
Guida
C-HR_HV_OM_Europe_OM10542L

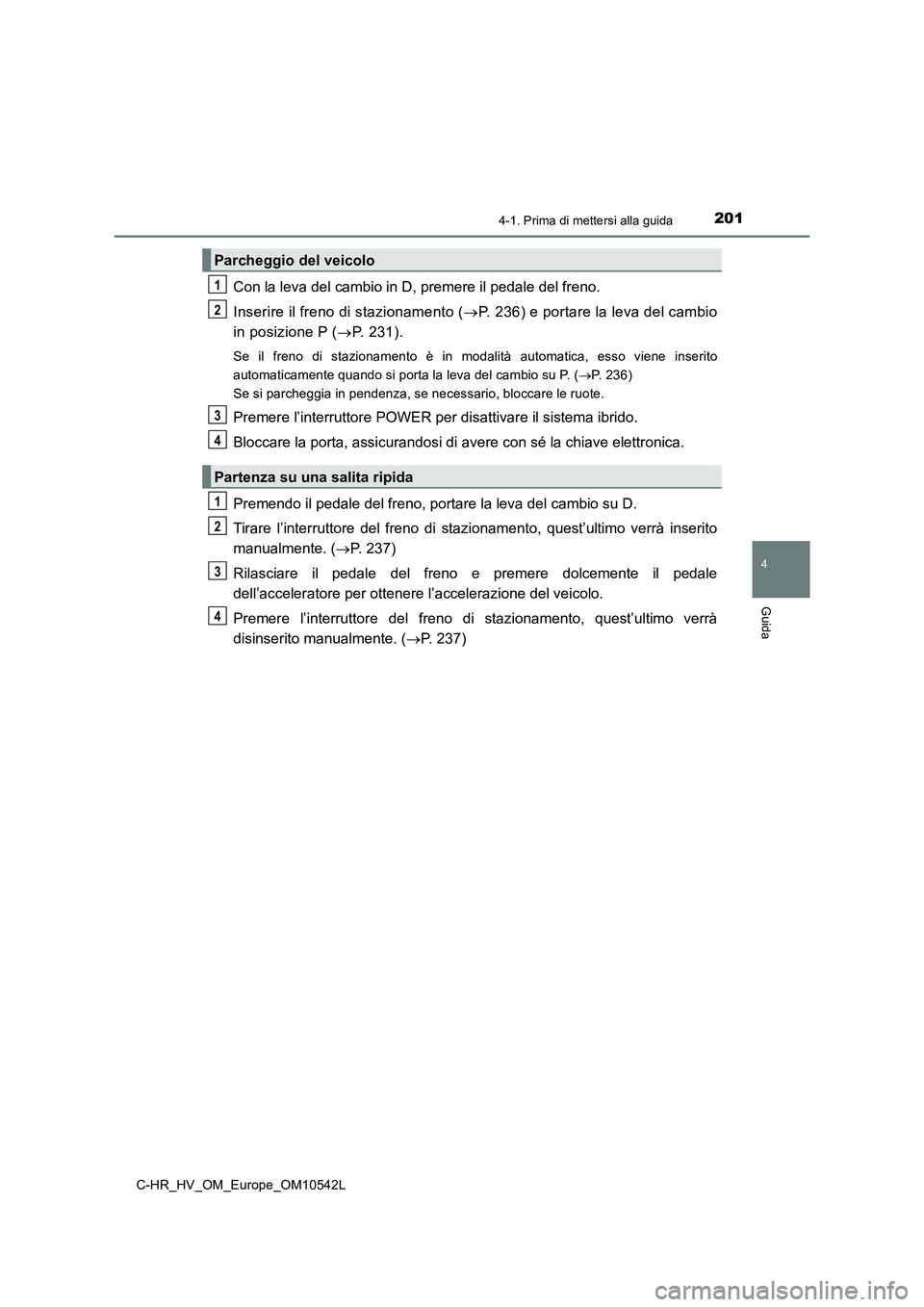

Con la leva del cambio in D, premere il pedale del freno.
Inserire il freno di stazionamento ( P. 236) e portare la leva del cambio
in posizione P ( P. 231).
Se il freno di stazionamento è in modalità automatica, esso viene inserito
automaticamente quando si porta la leva del cambio su P. ( P. 236)
Se si parcheggia in pendenza, se necessario, bloccare le ruote.
Premere l’interruttore POWER per disattivare il sistema ibrido.
Bloccare la porta, assicurandosi di avere con sé la chiave elettronica.
Premendo il pedale del freno, portare la leva del cambio su D.
Tirare l’interruttore del freno di stazionamento, quest’ultimo verrà inserito
manualmente. ( P. 2 3 7 )
Rilasciare il pedale del freno e premere dolcemente il pedale
dell’acceleratore per ottenere l’accelerazione del veicolo.
Premere l’interruttore del freno di stazionamento, quest’ultimo verrà
disinserito manualmente. ( P. 2 3 7 )
Parcheggio del veicolo
Partenza su una salita ripida
1
2
3
4
1
2
3
4

2024-1. Prima di mettersi alla guida
C-HR_HV_OM_Europe_OM10542L
■Quando si parte in salita
Si attiverà il sistema di assistenza per partenze in salita. ( P. 403)
■ Per una guida efficiente in termini di consumo di carburante
Ricordare che i veicoli ibridi sono simili ai veicoli convenzionali, ed è necessario
evitare operazioni quali, per esempio, le accelerazioni improvvise. ( P. 409)
■ Guida in caso di pioggia
● Prestare attenzione alla guida quando piove, perché la visibilità risulterà ridotta, i
cristalli potrebbero appannarsi e il fondo stradale diventare sdrucciolevole.
● Guidare con attenzione quando inizia a piovere, perché il fondo stradale diventa
estremamente sdrucciolevole.
● Evitare le alte velocità quando si guida con la pioggia, perché potrebbe formarsi uno
strato di acqua tra i pneumatici e il fondo stradale che impedisce il funzionamento
corretto dello sterzo e dei freni.
■ Limitare la resa del sistema ibrido in uscita (brake override system)
● Premendo contemporaneamente il pedale del freno e il pedale dell’acceleratore, si
potrebbe limitare la resa in uscita del sistema ibrido.
● Un messaggio di avvertimento viene visualizzato sul display multifunzione mentre il
sistema è in funzione.
■ Evitare le partenze improvvise (controllo della coppia alla partenza)
● La resa del sistema ibrido potrebbe risentirne al verificarsi delle seguenti operazioni
anomale.
• Quando la leva del cambio viene spostata da R a D/B, da D/B a R, da N a R, da P
a D/B o da P a R mentre si preme il pedale dell’acceleratore, sul display
multifunzione compare un messaggio di avvertimento.
• Se si preme troppo il pedale dell’acceleratore mentre il veicolo è in retromarcia.
● Quando il controllo della coppia alla partenza è attivo, potrebbe risultare difficoltoso
partire se il veicolo è bloccato nel fango o nella neve fresca. In tal caso, disattivare il
TRC per disattivare il controllo della coppia alla partenza, in modo che la vettura sia
in grado di partire su fondo fangoso o su neve fresca.

2034-1. Prima di mettersi alla guida
4
Guida
C-HR_HV_OM_Europe_OM10542L

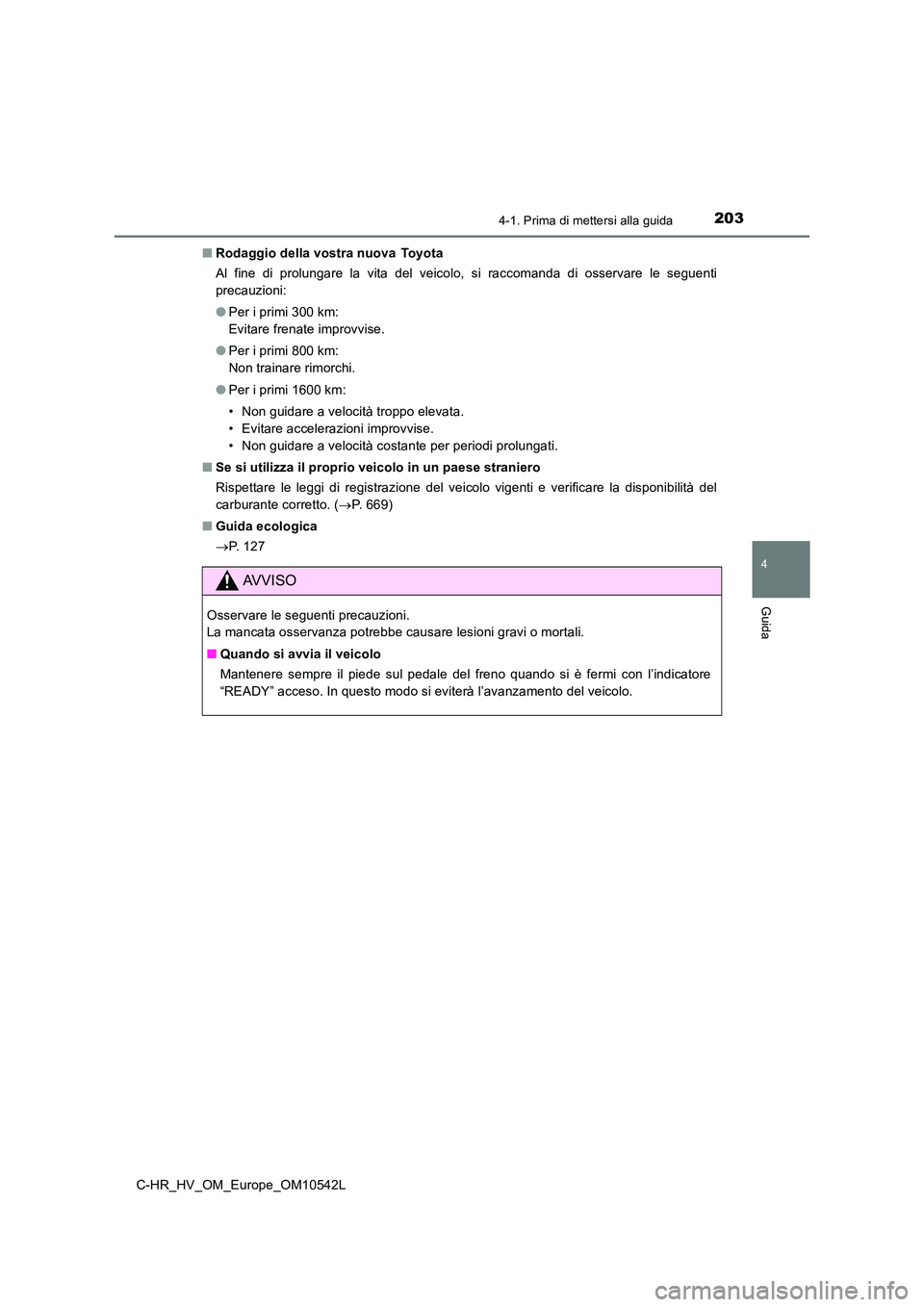

■ Rodaggio della vostra nuova Toyota
Al fine di prolungare la vita del veicolo, si raccomanda di osservare le seguenti
precauzioni:
● Per i primi 300 km:
Evitare frenate improvvise.
● Per i primi 800 km:
Non trainare rimorchi.
● Per i primi 1600 km:
• Non guidare a velocità troppo elevata.
• Evitare accelerazioni improvvise.
• Non guidare a velocità costante per periodi prolungati.
■ Se si utilizza il proprio veicolo in un paese straniero
Rispettare le leggi di registrazione del veicolo vigenti e verificare la disponibilità del
carburante corretto. ( P. 669)
■ Guida ecologica
 P. 1 2 7
AVVISO
Osservare le seguenti precauzioni.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
■ Quando si avvia il veicolo
Mantenere sempre il piede sul pedale del freno quando si è fermi con l’indicatore
“READY” acceso. In questo modo si eviterà l’avanzamento del veicolo.

2044-1. Prima di mettersi alla guida
C-HR_HV_OM_Europe_OM10542L

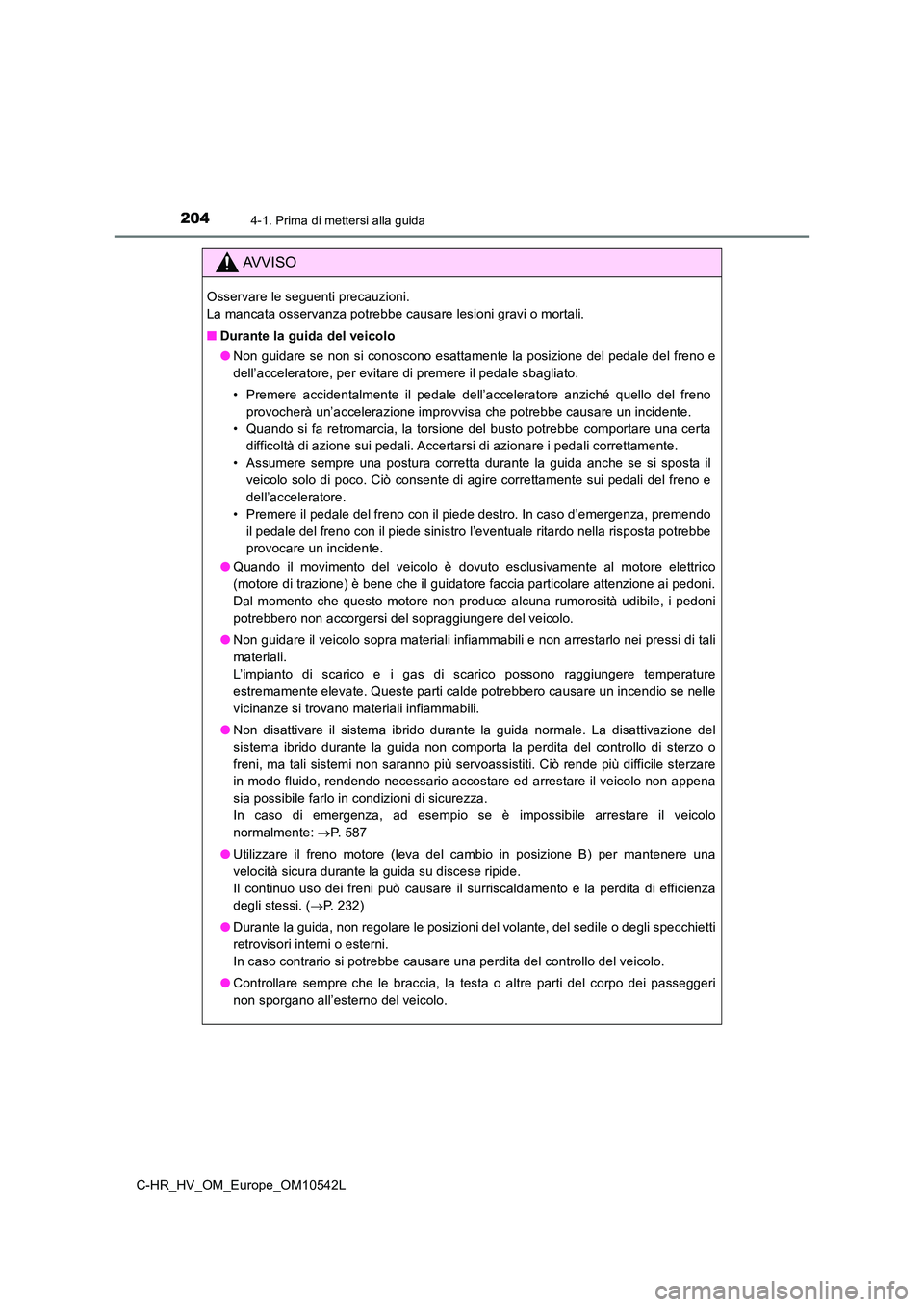

AVVISO
Osservare le seguenti precauzioni.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
■ Durante la guida del veicolo
● Non guidare se non si conoscono esattamente la posizione del pedale del freno e
dell’acceleratore, per evitare di premere il pedale sbagliato.
• Premere accidentalmente il pedale dell’acceleratore anziché quello del freno
provocherà un’accelerazione improvvisa che potrebbe causare un incidente.
• Quando si fa retromarcia, la torsione del busto potrebbe comportare una certa
difficoltà di azione sui pedali. Accertarsi di azionare i pedali correttamente.
• Assumere sempre una postura corretta durante la guida anche se si sposta il
veicolo solo di poco. Ciò consente di agire correttamente sui pedali del freno e
dell’acceleratore.
• Premere il pedale del freno con il piede destro. In caso d’emergenza, premendo
il pedale del freno con il piede sinistro l’eventuale ritardo nella risposta potrebbe
provocare un incidente.
● Quando il movimento del veicolo è dovuto esclusivamente al motore elettrico
(motore di trazione) è bene che il guidatore faccia particolare attenzione ai pedoni.
Dal momento che questo motore non produce alcuna rumorosità udibile, i pedoni
potrebbero non accorgersi del sopraggiungere del veicolo.
● Non guidare il veicolo sopra materiali infiammabili e non arrestarlo nei pressi di tali
materiali.
L’impianto di scarico e i gas di scarico possono raggiungere temperature
estremamente elevate. Queste parti calde potrebbero causare un incendio se nelle
vicinanze si trovano materiali infiammabili.
● Non disattivare il sistema ibrido durante la guida normale. La disattivazione del
sistema ibrido durante la guida non comporta la perdita del controllo di sterzo o
freni, ma tali sistemi non saranno più servoassistiti. Ciò rende più difficile sterzare
in modo fluido, rendendo necessario accostare ed arrestare il veicolo non appena
sia possibile farlo in condizioni di sicurezza.
In caso di emergenza, ad esempio se è impossibile arrestare il veicolo
normalmente: P. 587
● Utilizzare il freno motore (leva del cambio in posizione B) per mantenere una
velocità sicura durante la guida su discese ripide.
Il continuo uso dei freni può causare il surriscaldamento e la perdita di efficienza
degli stessi. ( P. 232)
● Durante la guida, non regolare le posizioni del volante, del sedile o degli specchietti
retrovisori interni o esterni.
In caso contrario si potrebbe causare una perdita del controllo del veicolo.
● Controllare sempre che le braccia, la testa o altre parti del corpo dei passeggeri
non sporgano all’esterno del veicolo.

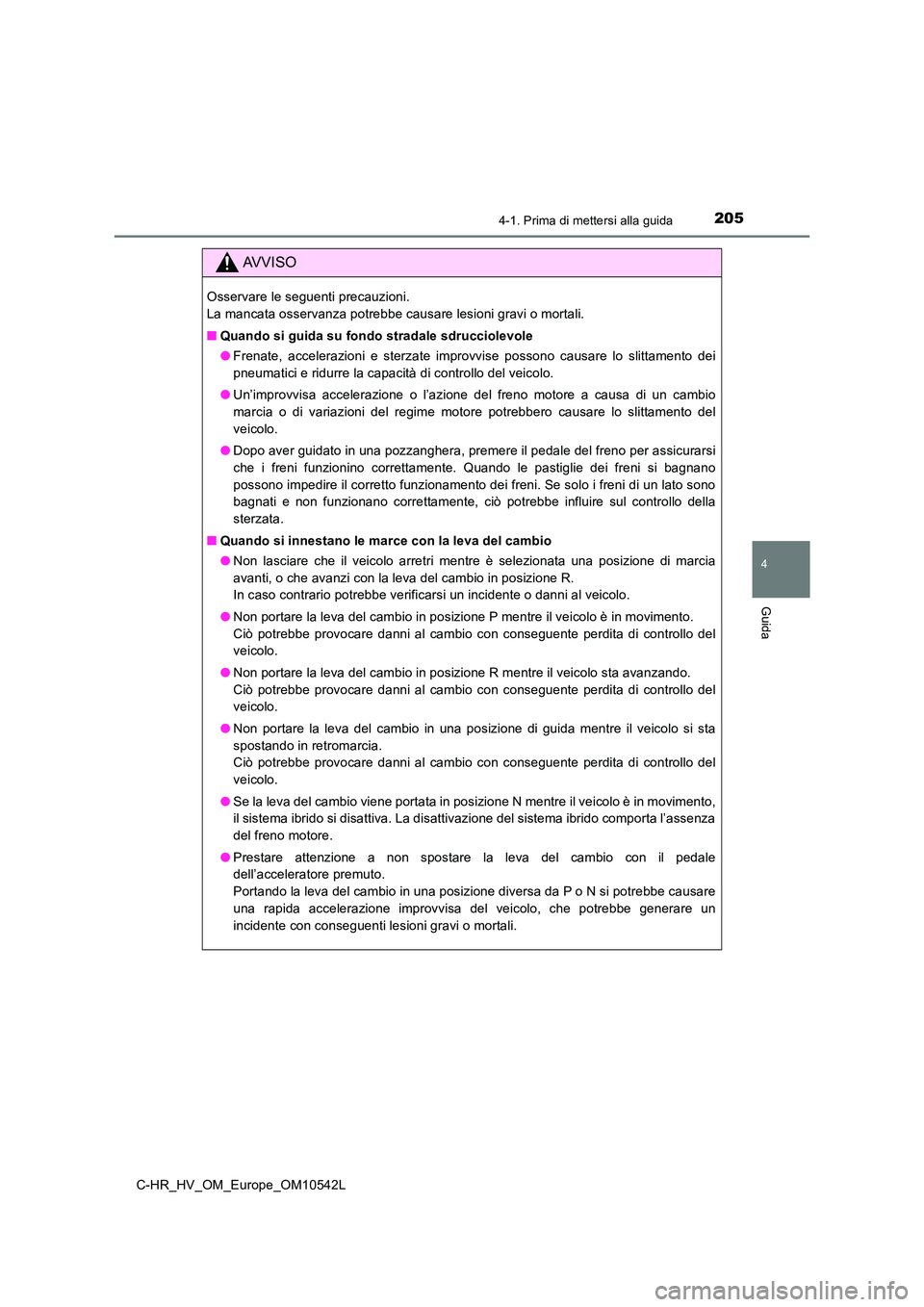

2054-1. Prima di mettersi alla guida
4
Guida
C-HR_HV_OM_Europe_OM10542L
AVVISO
Osservare le seguenti precauzioni.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
■ Quando si guida su fondo stradale sdrucciolevole
● Frenate, accelerazioni e sterzate improvvise possono causare lo slittamento dei
pneumatici e ridurre la capacità di controllo del veicolo.
● Un’improvvisa accelerazione o l’azione del freno motore a causa di un cambio
marcia o di variazioni del regime motore potrebbero causare lo slittamento del
veicolo.
● Dopo aver guidato in una pozzanghera, premere il pedale del freno per assicurarsi
che i freni funzionino correttamente. Quando le pastiglie dei freni si bagnano
possono impedire il corretto funzionamento dei freni. Se solo i freni di un lato sono
bagnati e non funzionano correttamente, ciò potrebbe influire sul controllo della
sterzata.
■ Quando si innestano le marce con la leva del cambio
● Non lasciare che il veicolo arretri mentre è selezionata una posizione di marcia
avanti, o che avanzi con la leva del cambio in posizione R.
In caso contrario potrebbe verificarsi un incidente o danni al veicolo.
● Non portare la leva del cambio in posizione P mentre il veicolo è in movimento.
Ciò potrebbe provocare danni al cambio con conseguente perdita di controllo del
veicolo.
● Non portare la leva del cambio in posizione R mentre il veicolo sta avanzando.
Ciò potrebbe provocare danni al cambio con conseguente perdita di controllo del
veicolo.
● Non portare la leva del cambio in una posizione di guida mentre il veicolo si sta
spostando in retromarcia.
Ciò potrebbe provocare danni al cambio con conseguente perdita di controllo del
veicolo.
● Se la leva del cambio viene portata in posizione N mentre il veicolo è in movimento,
il sistema ibrido si disattiva. La disattivazione del sistema ibrido comporta l’assenza
del freno motore.
● Prestare attenzione a non spostare la leva del cambio con il pedale
dell’acceleratore premuto.
Portando la leva del cambio in una posizione diversa da P o N si potrebbe causare
una rapida accelerazione improvvisa del veicolo, che potrebbe generare un
incidente con conseguenti lesioni gravi o mortali.

2064-1. Prima di mettersi alla guida
C-HR_HV_OM_Europe_OM10542L

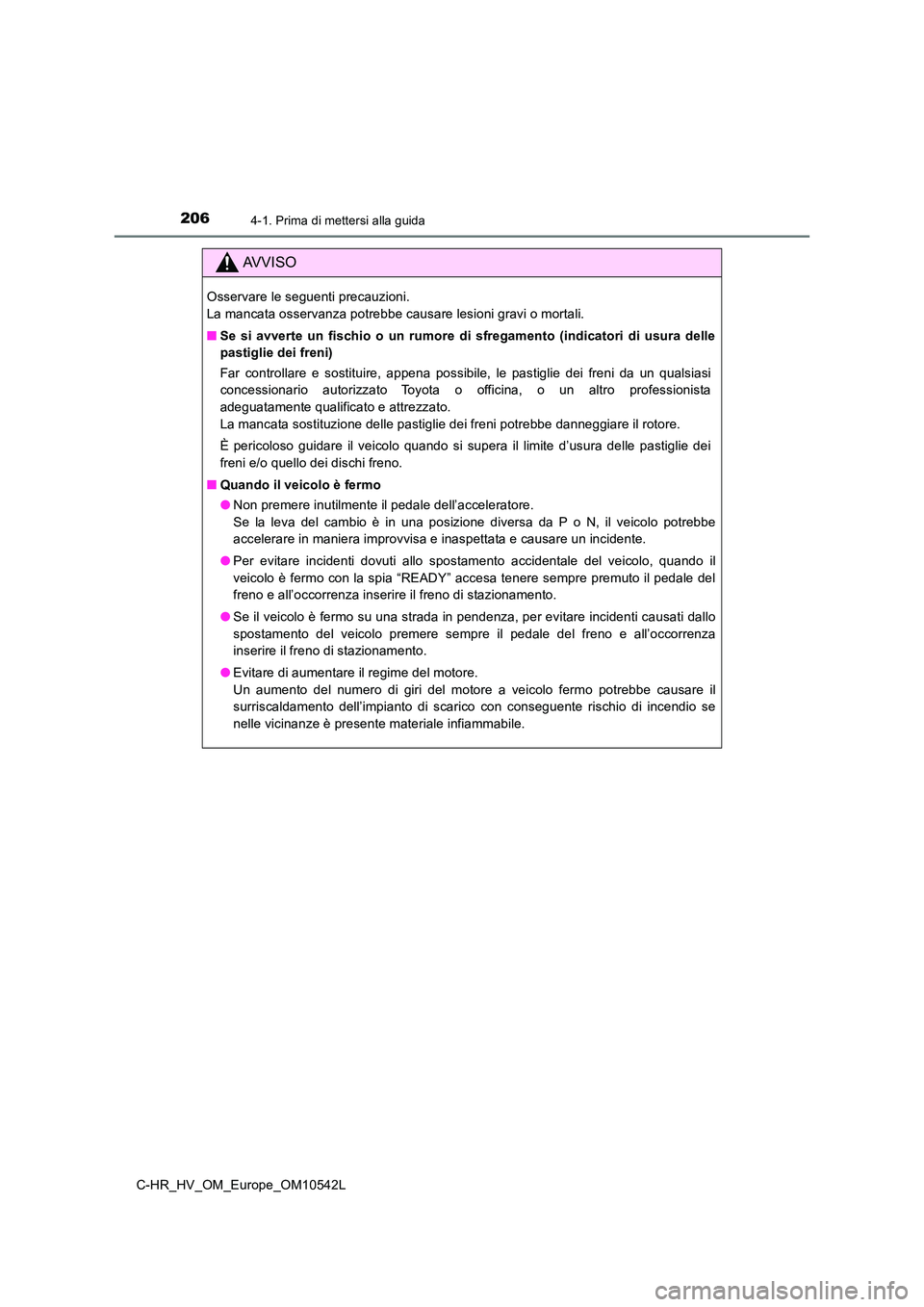

AVVISO
Osservare le seguenti precauzioni.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
■ Se si avverte un fischio o un rumore di sfregamento (indicatori di usura delle
pastiglie dei freni)
Far controllare e sostituire, appena possibile, le pastiglie dei freni da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
La mancata sostituzione delle pastiglie dei freni potrebbe danneggiare il rotore.
È pericoloso guidare il veicolo quando si supera il limite d’usura delle pastiglie dei
freni e/o quello dei dischi freno.
■ Quando il veicolo è fermo
● Non premere inutilmente il pedale dell’acceleratore.
Se la leva del cambio è in una posizione diversa da P o N, il veicolo potrebbe
accelerare in maniera improvvisa e inaspettata e causare un incidente.
● Per evitare incidenti dovuti allo spostamento accidentale del veicolo, quando il
veicolo è fermo con la spia “READY” accesa tenere sempre premuto il pedale del
freno e all’occorrenza inserire il freno di stazionamento.
● Se il veicolo è fermo su una strada in pendenza, per evitare incidenti causati dallo
spostamento del veicolo premere sempre il pedale del freno e all’occorrenza
inserire il freno di stazionamento.
● Evitare di aumentare il regime del motore.
Un aumento del numero di giri del motore a veicolo fermo potrebbe causare il
surriscaldamento dell’impianto di scarico con conseguente rischio di incendio se
nelle vicinanze è presente materiale infiammabile.

2074-1. Prima di mettersi alla guida
4
Guida
C-HR_HV_OM_Europe_OM10542L

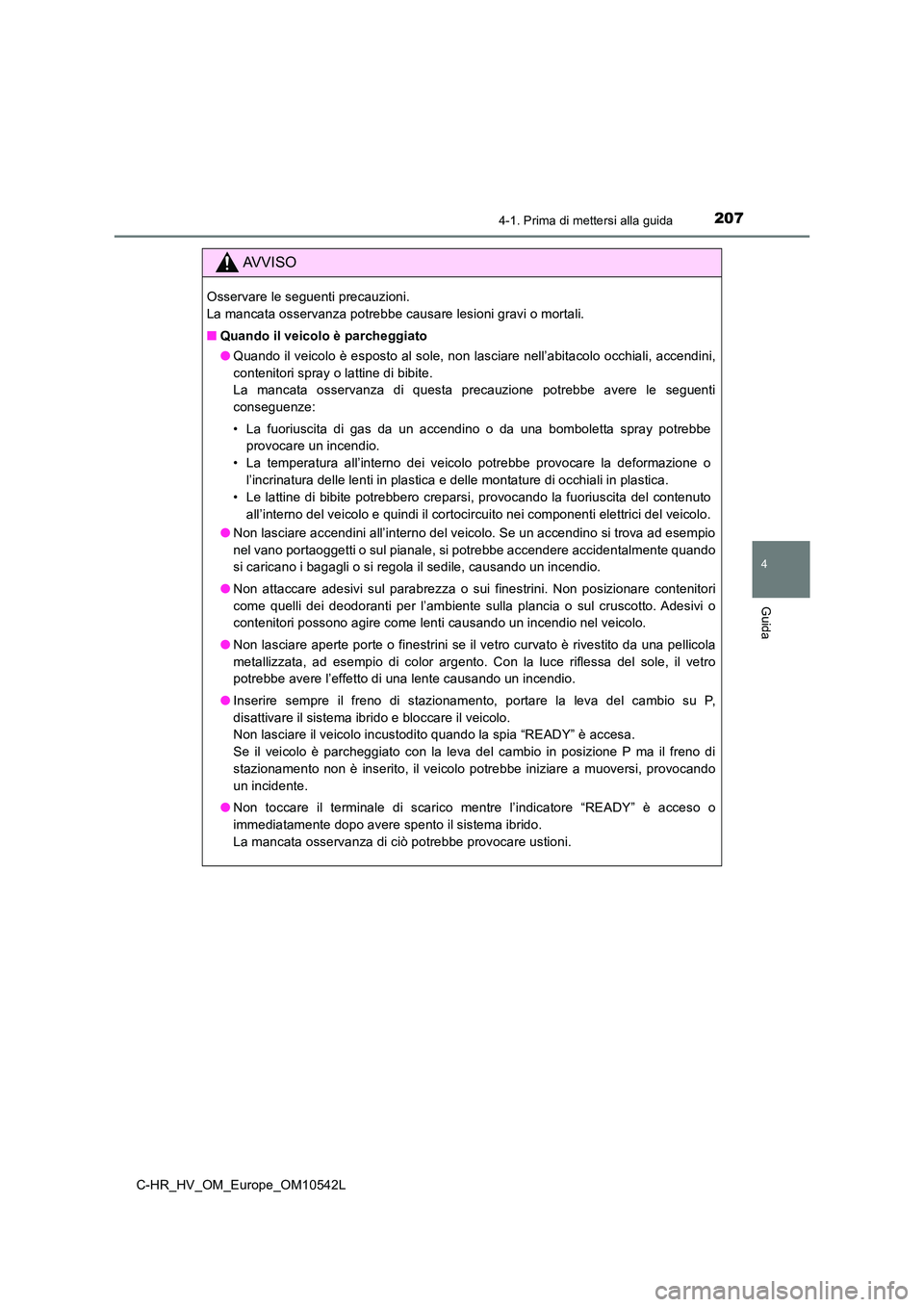

AVVISO
Osservare le seguenti precauzioni.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
■ Quando il veicolo è parcheggiato
● Quando il veicolo è esposto al sole, non lasciare nell’abitacolo occhiali, accendini,
contenitori spray o lattine di bibite.
La mancata osservanza di questa precauzione potrebbe avere le seguenti
conseguenze:
• La fuoriuscita di gas da un accendino o da una bomboletta spray potrebbe
provocare un incendio.
• La temperatura all’interno dei veicolo potrebbe provocare la deformazione o
l’incrinatura delle lenti in plastica e delle montature di occhiali in plastica.
• Le lattine di bibite potrebbero creparsi, provocando la fuoriuscita del contenuto
all’interno del veicolo e quindi il cortocircuito nei componenti elettrici del veicolo.
● Non lasciare accendini all’interno del veicolo. Se un accendino si trova ad esempio
nel vano portaoggetti o sul pianale, si potrebbe accendere accidentalmente quando
si caricano i bagagli o si regola il sedile, causando un incendio.
● Non attaccare adesivi sul parabrezza o sui finestrini. Non posizionare contenitori
come quelli dei deodoranti per l’ambiente sulla plancia o sul cruscotto. Adesivi o
contenitori possono agire come lenti causando un incendio nel veicolo.
● Non lasciare aperte porte o finestrini se il vetro curvato è rivestito da una pellicola
metallizzata, ad esempio di color argento. Con la luce riflessa del sole, il vetro
potrebbe avere l’effetto di una lente causando un incendio.
● Inserire sempre il freno di stazionamento, portare la leva del cambio su P,
disattivare il sistema ibrido e bloccare il veicolo.
Non lasciare il veicolo incustodito quando la spia “READY” è accesa.
Se il veicolo è parcheggiato con la leva del cambio in posizione P ma il freno di
stazionamento non è inserito, il veicolo potrebbe iniziare a muoversi, provocando
un incidente.
● Non toccare il terminale di scarico mentre l’indicatore “READY” è acceso o
immediatamente dopo avere spento il sistema ibrido.
La mancata osservanza di ciò potrebbe provocare ustioni.

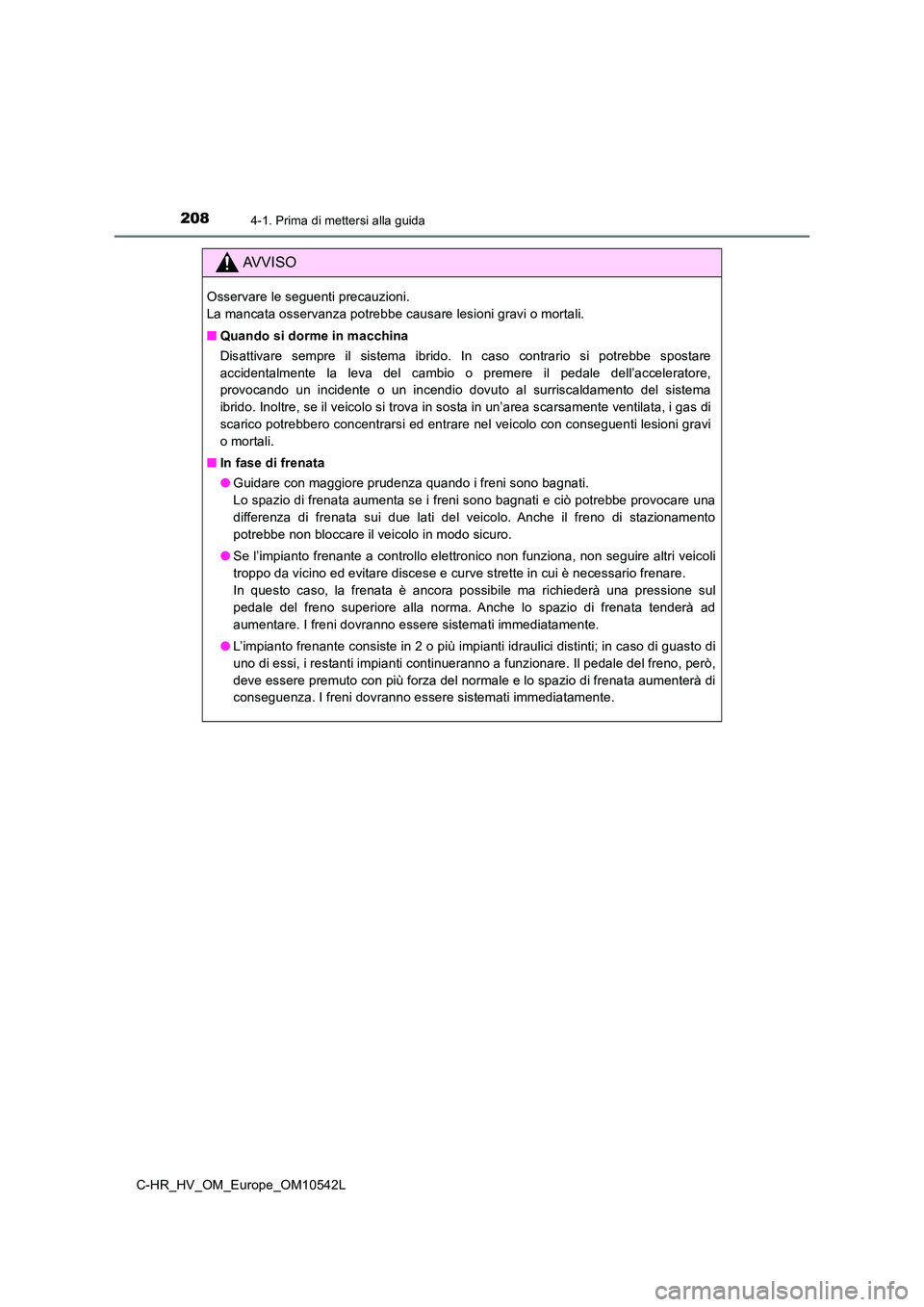

2084-1. Prima di mettersi alla guida
C-HR_HV_OM_Europe_OM10542L
AVVISO
Osservare le seguenti precauzioni.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
■ Quando si dorme in macchina
Disattivare sempre il sistema ibrido. In caso contrario si potrebbe spostare
accidentalmente la leva del cambio o premere il pedale dell’acceleratore,
provocando un incidente o un incendio dovuto al surriscaldamento del sistema
ibrido. Inoltre, se il veicolo si trova in sosta in un’area scarsamente ventilata, i gas di
scarico potrebbero concentrarsi ed entrare nel veicolo con conseguenti lesioni gravi
o mortali.
■ In fase di frenata
● Guidare con maggiore prudenza quando i freni sono bagnati.
Lo spazio di frenata aumenta se i freni sono bagnati e ciò potrebbe provocare una
differenza di frenata sui due lati del veicolo. Anche il freno di stazionamento
potrebbe non bloccare il veicolo in modo sicuro.
● Se l’impianto frenante a controllo elettronico non funziona, non seguire altri veicoli
troppo da vicino ed evitare discese e curve strette in cui è necessario frenare.
In questo caso, la frenata è ancora possibile ma richiederà una pressione sul
pedale del freno superiore alla norma. Anche lo spazio di frenata tenderà ad
aumentare. I freni dovranno essere sistemati immediatamente.
● L’impianto frenante consiste in 2 o più impianti idraulici distinti; in caso di guasto di
uno di essi, i restanti impianti continueranno a funzionare. Il pedale del freno, però,
deve essere premuto con più forza del normale e lo spazio di frenata aumenterà di
conseguenza. I freni dovranno essere sistemati immediatamente.

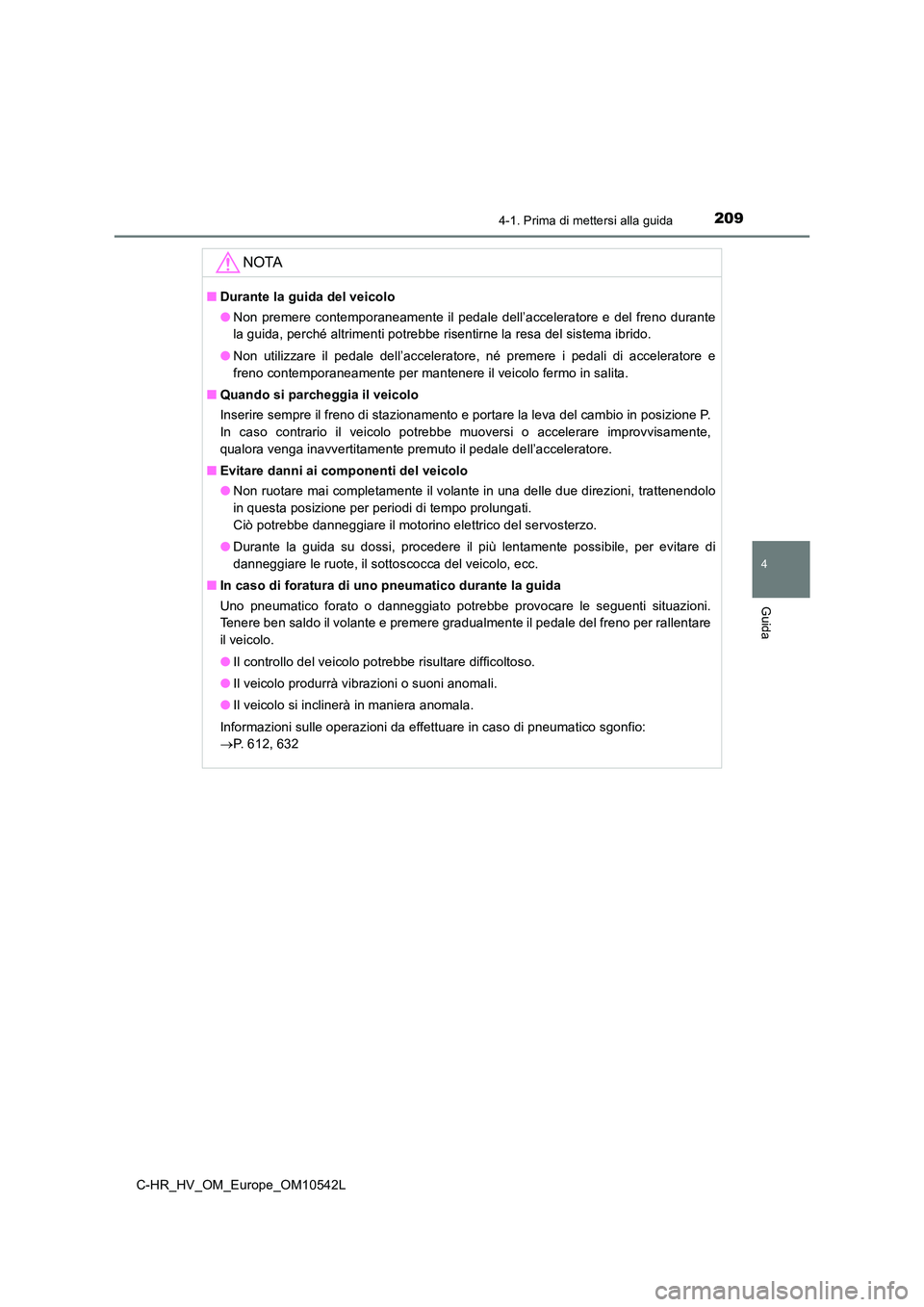

2094-1. Prima di mettersi alla guida
4
Guida
C-HR_HV_OM_Europe_OM10542L
NOTA
■Durante la guida del veicolo
● Non premere contemporaneamente il pedale dell’acceleratore e del freno durante
la guida, perché altrimenti potrebbe risentirne la resa del sistema ibrido.
● Non utilizzare il pedale dell’acceleratore, né premere i pedali di acceleratore e
freno contemporaneamente per mantenere il veicolo fermo in salita.
■ Quando si parcheggia il veicolo
Inserire sempre il freno di stazionamento e portare la leva del cambio in posizione P.
In caso contrario il veicolo potrebbe muoversi o accelerare improvvisamente,
qualora venga inavvertitamente premuto il pedale dell’acceleratore.
■ Evitare danni ai componenti del veicolo
● Non ruotare mai completamente il volante in una delle due direzioni, trattenendolo
in questa posizione per periodi di tempo prolungati.
Ciò potrebbe danneggiare il motorino elettrico del servosterzo.
● Durante la guida su dossi, procedere il più lentamente possibile, per evitare di
danneggiare le ruote, il sottoscocca del veicolo, ecc.
■ In caso di foratura di uno pneumatico durante la guida
Uno pneumatico forato o danneggiato potrebbe provocare le seguenti situazioni.
Tenere ben saldo il volante e premere gradualmente il pedale del freno per rallentare
il veicolo.
● Il controllo del veicolo potrebbe risultare difficoltoso.
● Il veicolo produrrà vibrazioni o suoni anomali.
● Il veicolo si inclinerà in maniera anomala.
Informazioni sulle operazioni da effettuare in caso di pneumatico sgonfio:
 P. 612, 632

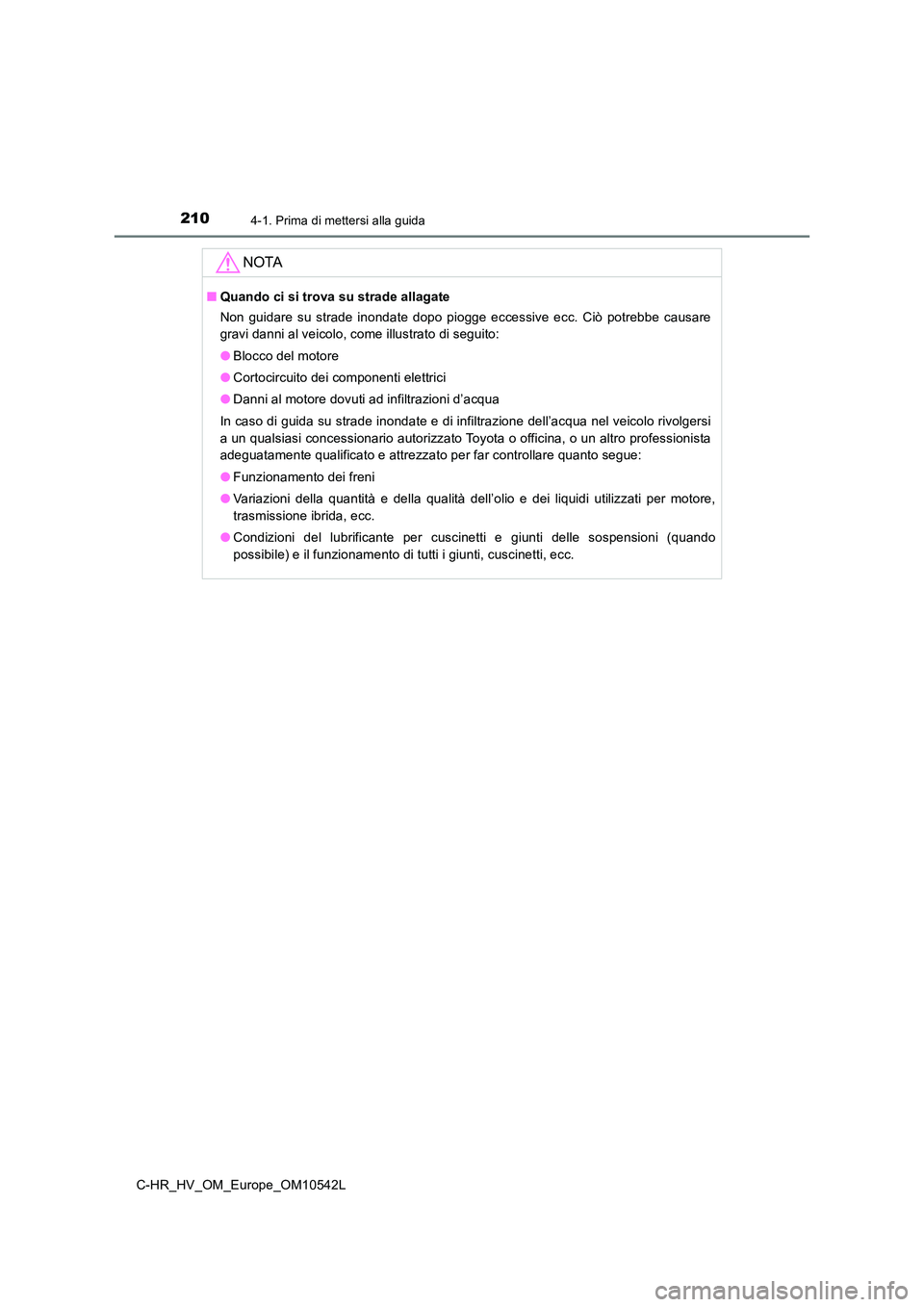

2104-1. Prima di mettersi alla guida
C-HR_HV_OM_Europe_OM10542L
NOTA
■Quando ci si trova su strade allagate
Non guidare su strade inondate dopo piogge eccessive ecc. Ciò potrebbe causare
gravi danni al veicolo, come illustrato di seguito:
● Blocco del motore
● Cortocircuito dei componenti elettrici
● Danni al motore dovuti ad infiltrazioni d’acqua
In caso di guida su strade inondate e di infiltrazione dell’acqua nel veicolo rivolgersi
a un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato per far controllare quanto segue:
● Funzionamento dei freni
● Variazioni della quantità e della qualità dell’olio e dei liquidi utilizzati per motore,
trasmissione ibrida, ecc.
● Condizioni del lubrificante per cuscinetti e giunti delle sospensioni (quando
possibile) e il funzionamento di tutti i giunti, cuscinetti, ecc.
