1913-4. Regolazione del volante e degli specchietti
3
Funzionamento di ciascun componente
C-HR_HV_OM_Europe_OM10542L

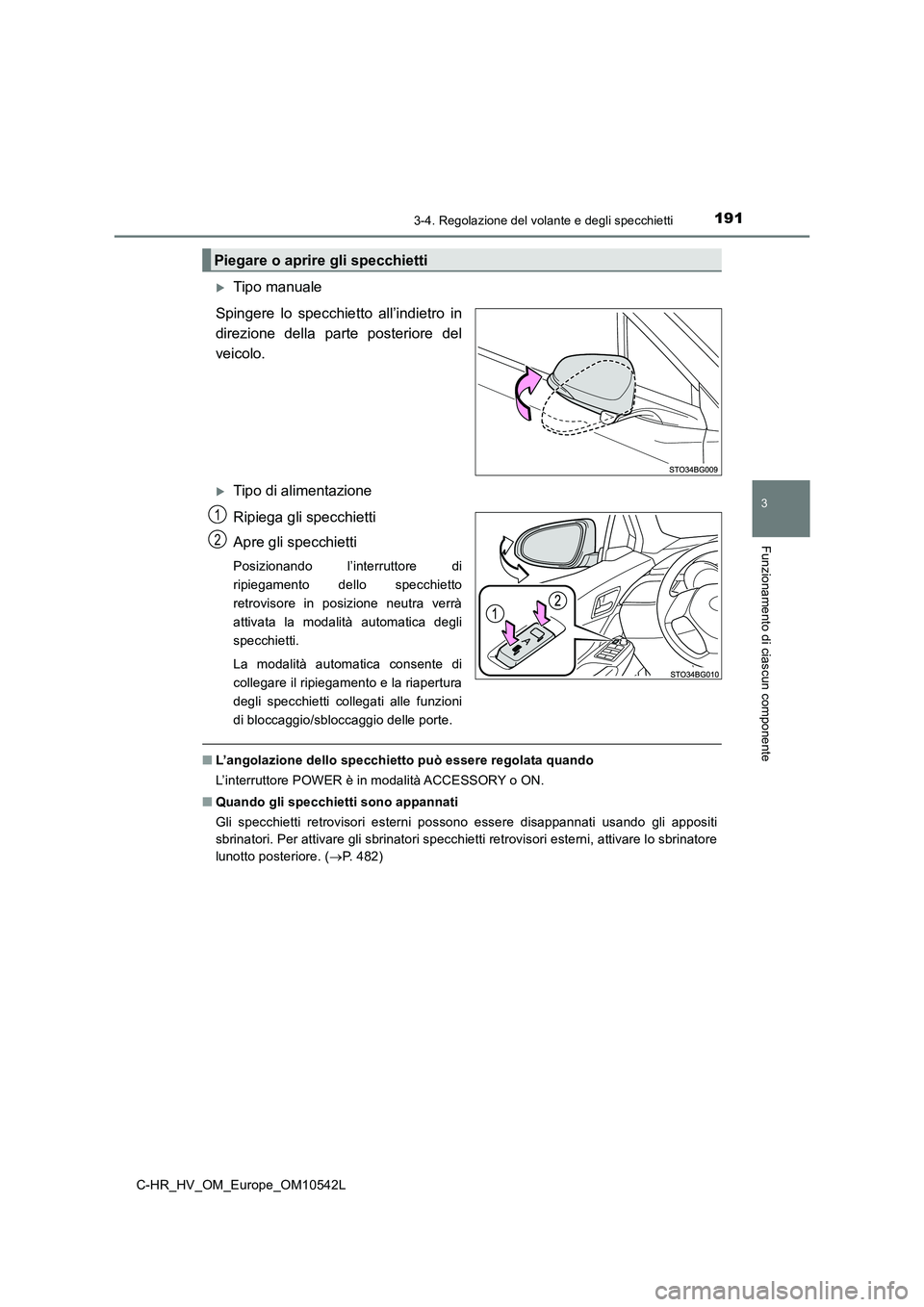

Tipo manuale
Spingere lo specchietto all’indietro in
direzione della parte posteriore del
veicolo.
Tipo di alimentazione
Ripiega gli specchietti
Apre gli specchietti
Posizionando l’interruttore di
ripiegamento dello specchietto
retrovisore in posizione neutra verrà
attivata la modalità automatica degli
specchietti.
La modalità automatica consente di
collegare il ripiegamento e la riapertura
degli specchietti collegati alle funzioni
di bloccaggio/sbloccaggio delle porte.
■ L’angolazione dello specchietto può essere regolata quando
L’interruttore POWER è in modalità ACCESSORY o ON.
■ Quando gli specchietti sono appannati
Gli specchietti retrovisori esterni possono essere disappannati usando gli appositi
sbrinatori. Per attivare gli sbrinatori specchietti retrovisori esterni, attivare lo sbrinatore
lunotto posteriore. ( P. 482)
Piegare o aprire gli specchietti
1
2

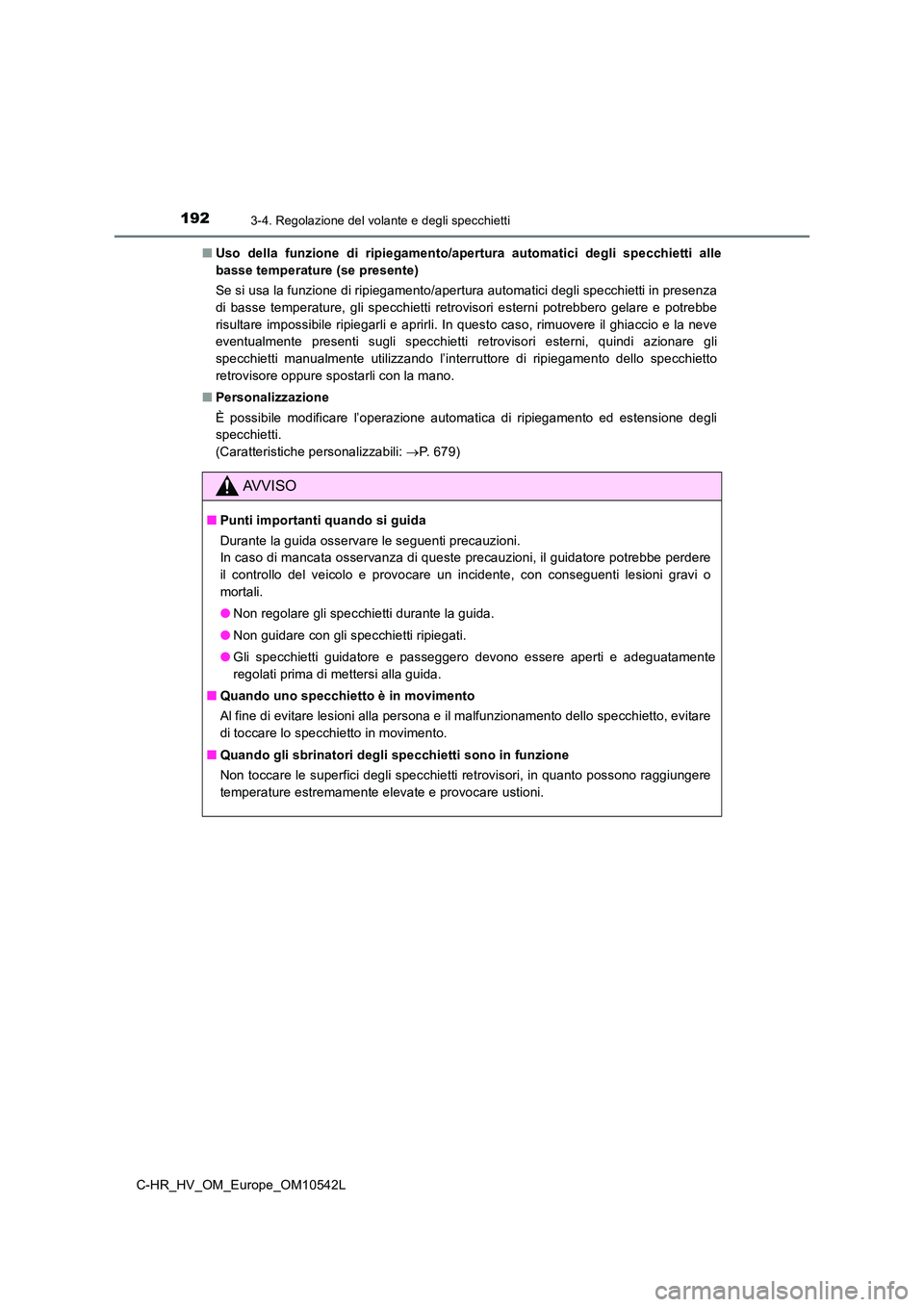

1923-4. Regolazione del volante e degli specchietti
C-HR_HV_OM_Europe_OM10542L
■ Uso della funzione di ripiegamento/apertura automatici degli specchietti alle
basse temperature (se presente)
Se si usa la funzione di ripiegamento/apertura automatici degli specchietti in presenza
di basse temperature, gli specchietti retrovisori esterni potrebbero gelare e potrebbe
risultare impossibile ripiegarli e aprirli. In questo caso, rimuovere il ghiaccio e la neve
eventualmente presenti sugli specchietti retrovisori esterni, quindi azionare gli
specchietti manualmente utilizzando l’interruttore di ripiegamento dello specchietto
retrovisore oppure spostarli con la mano.
■ Personalizzazione
È possibile modificare l’operazione automatica di ripiegamento ed estensione degli
specchietti.
(Caratteristiche personalizzabili: P. 679)
AVVISO
■Punti importanti quando si guida
Durante la guida osservare le seguenti precauzioni.
In caso di mancata osservanza di queste precauzioni, il guidatore potrebbe perdere
il controllo del veicolo e provocare un incidente, con conseguenti lesioni gravi o
mortali.
● Non regolare gli specchietti durante la guida.
● Non guidare con gli specchietti ripiegati.
● Gli specchietti guidatore e passeggero devono essere aperti e adeguatamente
regolati prima di mettersi alla guida.
■ Quando uno specchietto è in movimento
Al fine di evitare lesioni alla persona e il malfunzionamento dello specchietto, evitare
di toccare lo specchietto in movimento.
■ Quando gli sbrinatori degli specchietti sono in funzione
Non toccare le superfici degli specchietti retrovisori, in quanto possono raggiungere
temperature estremamente elevate e provocare ustioni.

193
3
3-5. Apertura e chiusura dei finestrini
Funzionamento di ciascun componente
C-HR_HV_OM_Europe_OM10542L

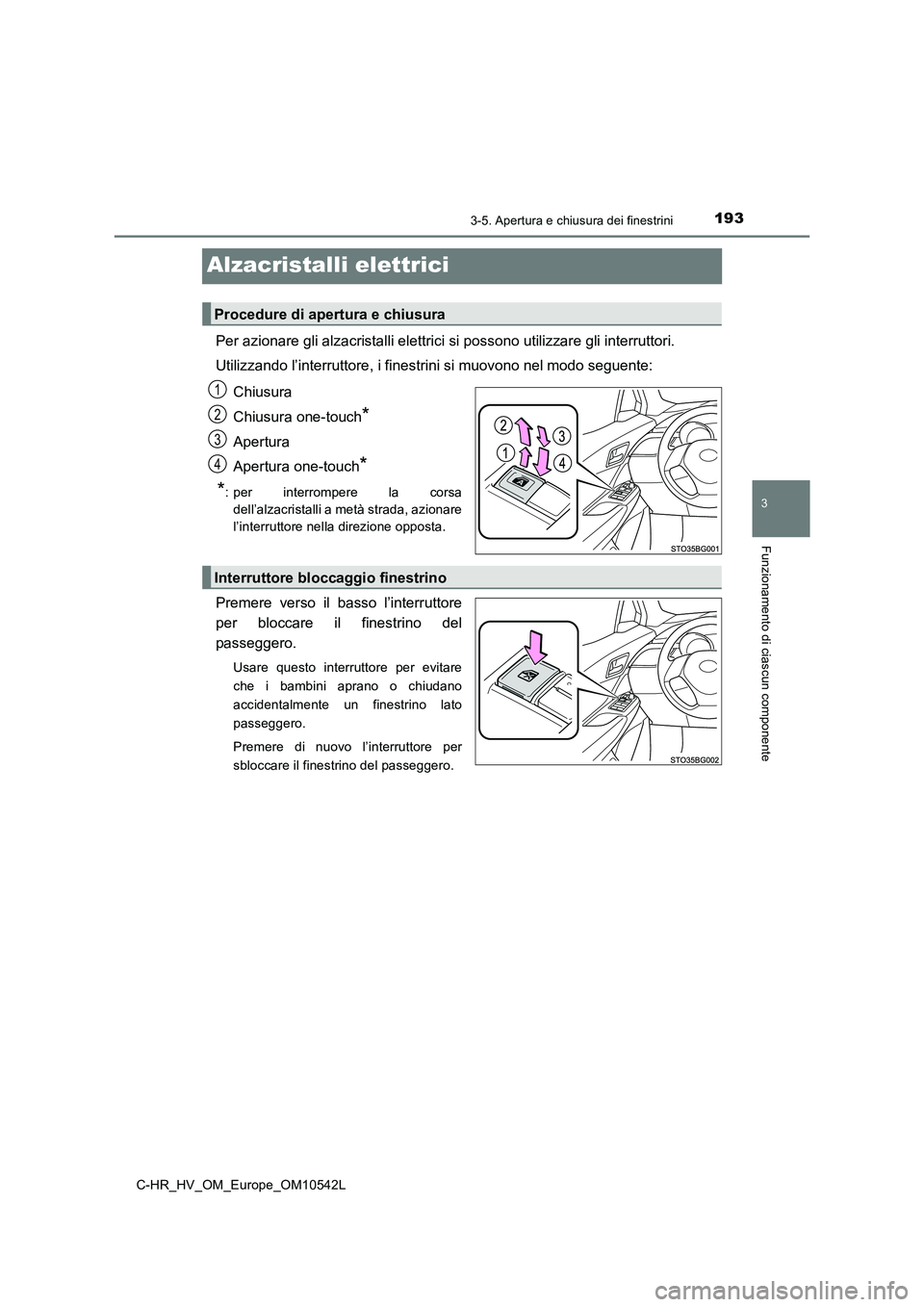

Alzacristalli elettrici
Per azionare gli alzacristalli elettrici si possono utilizzare gli interruttori.
Utilizzando l’interruttore, i finestrini si muovono nel modo seguente:
Chiusura
Chiusura one-touch*
Apertura
Apertura one-touch*
*: per interrompere la corsa
dell’alzacristalli a metà strada, azionare
l’interruttore nella direzione opposta.
Premere verso il basso l’interruttore
per bloccare il finestrino del
passeggero.
Usare questo interruttore per evitare
che i bambini aprano o chiudano
accidentalmente un finestrino lato
passeggero.
Premere di nuovo l’interruttore per
sbloccare il finestrino del passeggero.
Procedure di apertura e chiusura
1
2
3
4
Interruttore bloccaggio finestrino

1943-5. Apertura e chiusura dei finestrini
C-HR_HV_OM_Europe_OM10542L

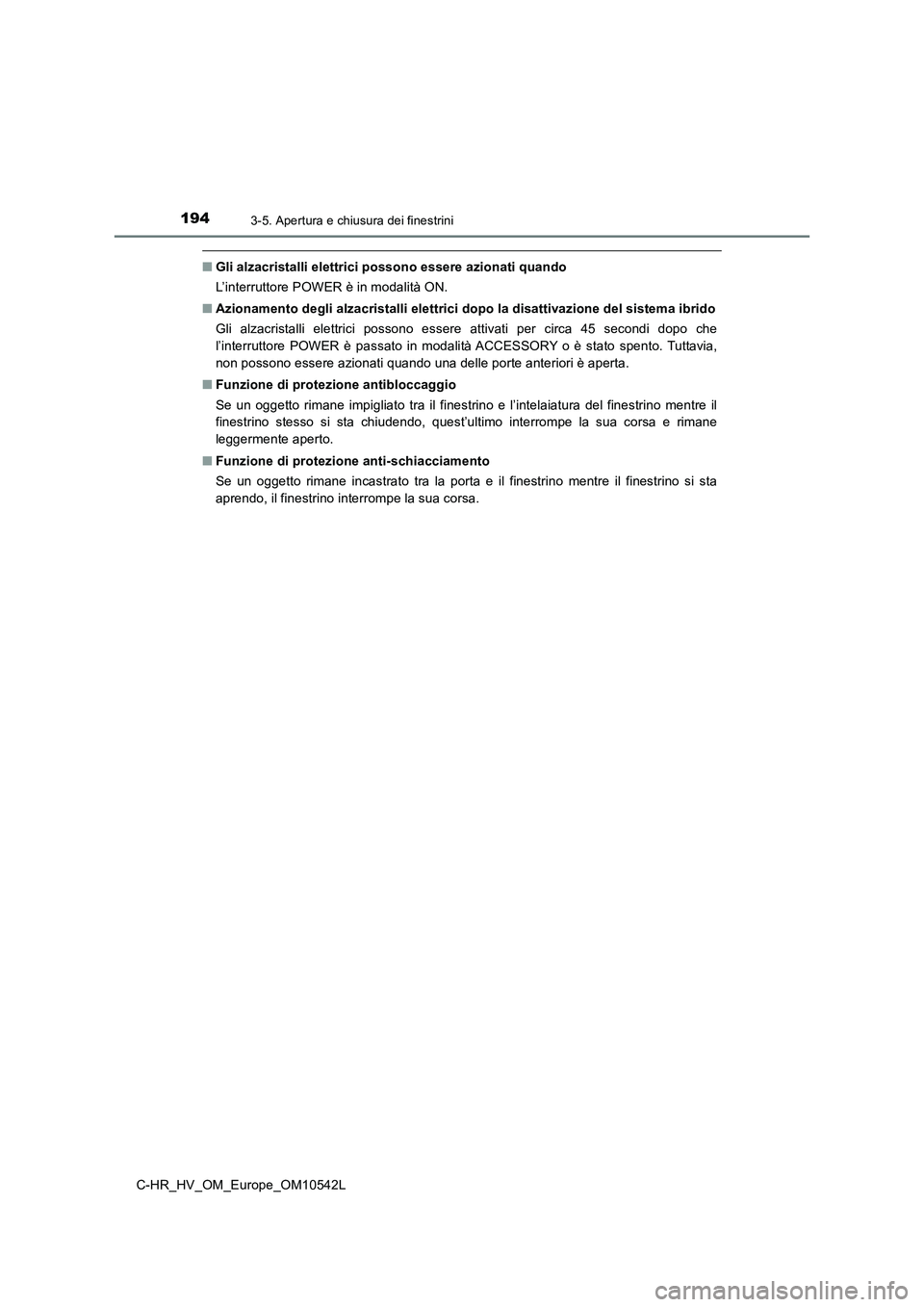

■Gli alzacristalli elettrici possono essere azionati quando
L’interruttore POWER è in modalità ON.
■ Azionamento degli alzacristalli elettrici dopo la disattivazione del sistema ibrido
Gli alzacristalli elettrici possono essere attivati per circa 45 secondi dopo che
l’interruttore POWER è passato in modali tà ACCESSORY o è stato spento. Tuttavia,
non possono essere azionati quando una delle porte anteriori è aperta.
■ Funzione di protezione antibloccaggio
Se un oggetto rimane impigliato tra il finestrino e l’intelaiatura del finestrino mentre il
finestrino stesso si sta chiudendo, quest’ultimo interrompe la sua corsa e rimane
leggermente aperto.
■ Funzione di protezione anti-schiacciamento
Se un oggetto rimane incastrato tra la porta e il finestrino mentre il finestrino si sta
aprendo, il finestrino interrompe la sua corsa.

1953-5. Apertura e chiusura dei finestrini
3
Funzionamento di ciascun componente
C-HR_HV_OM_Europe_OM10542L

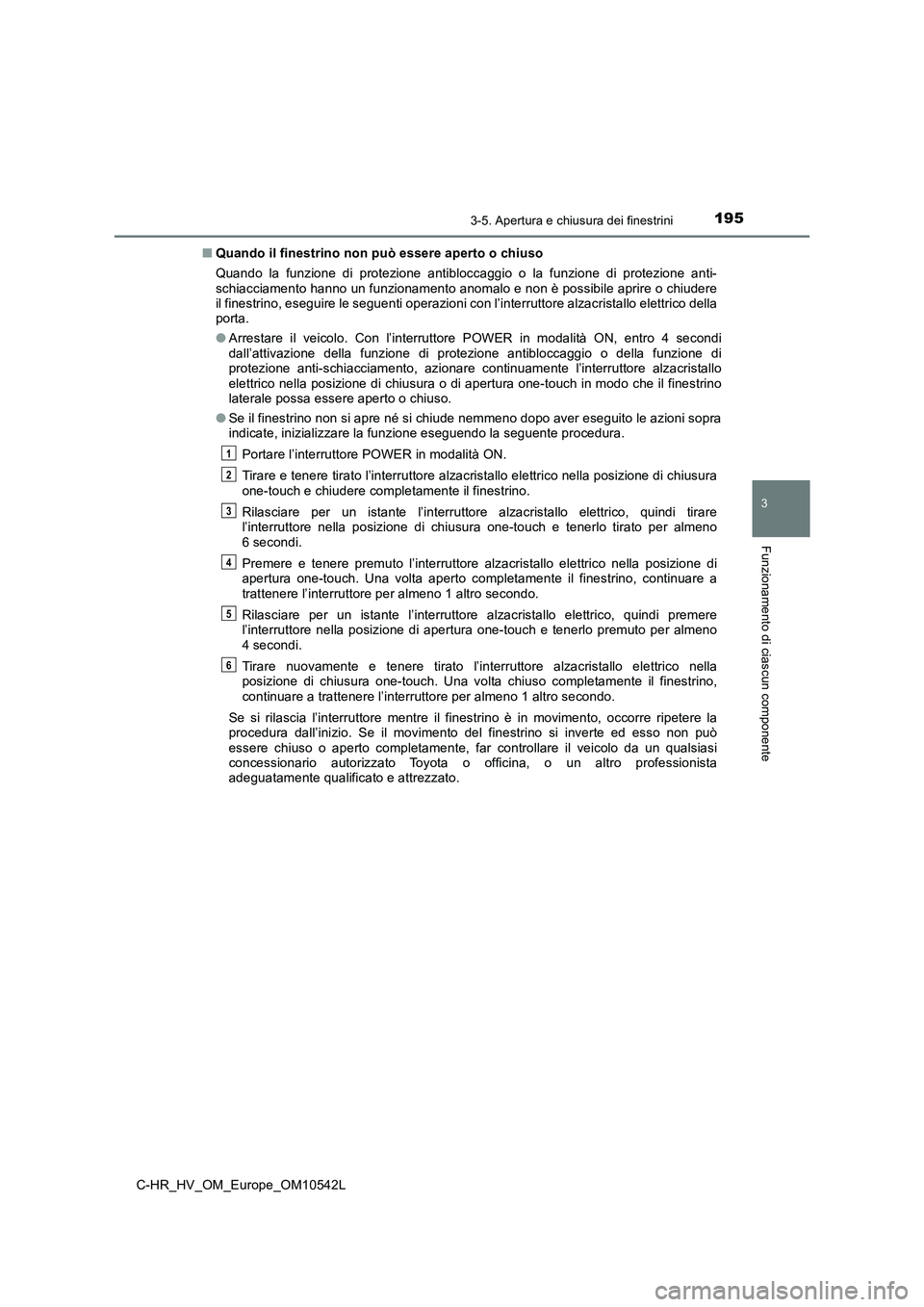

■ Quando il finestrino non può essere aperto o chiuso
Quando la funzione di protezione antibloccaggio o la funzione di protezione anti- schiacciamento hanno un funzionamento anomalo e non è possibile aprire o chiudere il finestrino, eseguire le seguenti operazioni con l’interruttore alzacristallo elettrico della porta.
● Arrestare il veicolo. Con l’interruttore POWER in modalità ON, entro 4 secondi dall’attivazione della funzione di protezione antibloccaggio o della funzione diprotezione anti-schiacciamento, azionare continuamente l’interruttore alzacristalloelettrico nella posizione di chiusura o di apertura one-touch in modo che il finestrino laterale possa essere aperto o chiuso.
● Se il finestrino non si apre né si chiude nemmeno dopo aver eseguito le azioni sopra indicate, inizializzare la funzione eseguendo la seguente procedura.
Portare l’interruttore POWER in modalità ON.
Tirare e tenere tirato l’interruttore alzacristallo elettrico nella posizione di chiusura one-touch e chiudere completamente il finestrino.
Rilasciare per un istante l’interruttore alzacristallo elettrico, quindi tirare l’interruttore nella posizione di chiusura one-touch e tenerlo tirato per almeno6 secondi.
Premere e tenere premuto l’interruttore alzacristallo elettrico nella posizione di apertura one-touch. Una volta aperto completamente il finestrino, continuare atrattenere l’interruttore per almeno 1 altro secondo.
Rilasciare per un istante l’interruttore alzacristallo elettrico, quindi premere l’interruttore nella posizione di apertura one-touch e tenerlo premuto per almeno4 secondi.
Tirare nuovamente e tenere tirato l’interruttore alzacristallo elettrico nella posizione di chiusura one-touch. Una volta chiuso completamente il finestrino,continuare a trattenere l’interruttore per almeno 1 altro secondo.
Se si rilascia l’interruttore mentre il finestrino è in movimento, occorre ripetere la procedura dall’inizio. Se il movimento del finestrino si inverte ed esso non puòessere chiuso o aperto completamente, far controllare il veicolo da un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
1
2
3
4
5
6

1963-5. Apertura e chiusura dei finestrini
C-HR_HV_OM_Europe_OM10542L

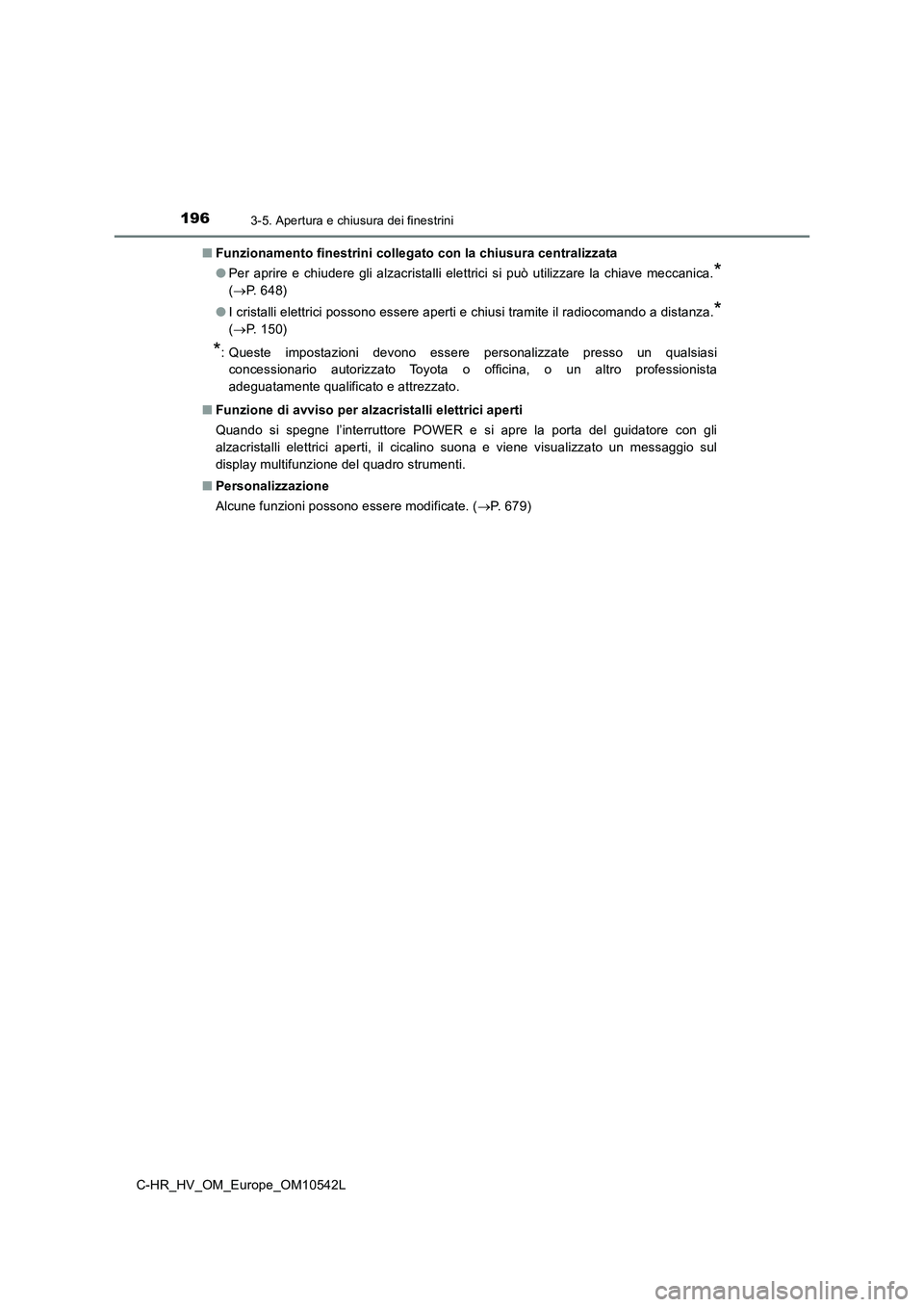

■ Funzionamento finestrini collegato con la chiusura centralizzata
● Per aprire e chiudere gli alzacristalli elettrici si può utilizzare la chiave meccanica.*
(P. 648)
● I cristalli elettrici possono essere aperti e chiusi tramite il radiocomando a distanza.*
(P. 150)
*: Queste impostazioni devono essere personalizzate presso un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
■ Funzione di avviso per alzacristalli elettrici aperti
Quando si spegne l’interruttore POWER e si apre la porta del guidatore con gli
alzacristalli elettrici aperti, il cicalino suona e viene visualizzato un messaggio sul
display multifunzione del quadro strumenti.
■ Personalizzazione
Alcune funzioni possono essere modificate. ( P. 679)

1973-5. Apertura e chiusura dei finestrini
3
Funzionamento di ciascun componente
C-HR_HV_OM_Europe_OM10542L

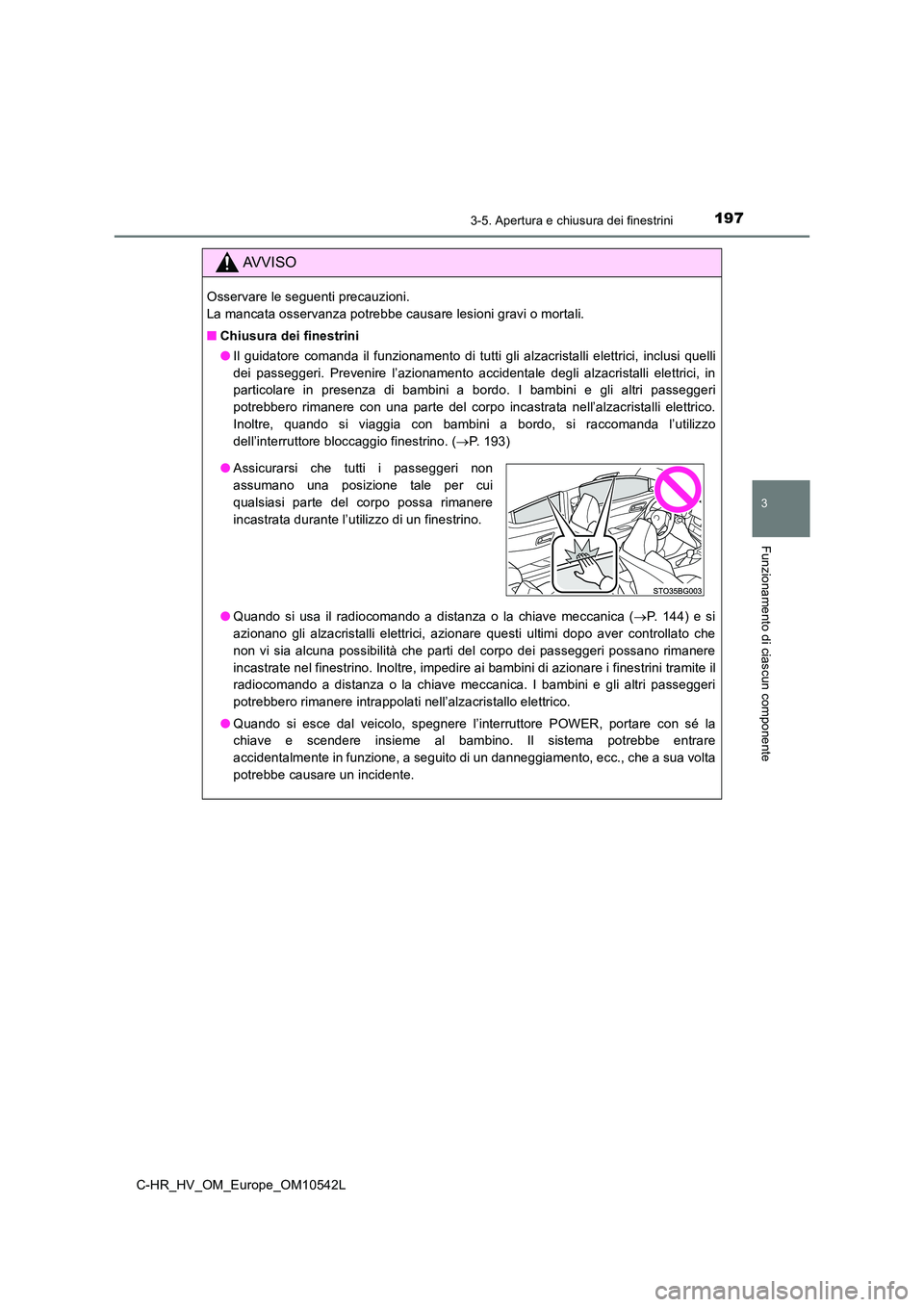

AVVISO
Osservare le seguenti precauzioni.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
■ Chiusura dei finestrini
● Il guidatore comanda il funzionamento di tutti gli alzacristalli elettrici, inclusi quelli
dei passeggeri. Prevenire l’azionamento accidentale degli alzacristalli elettrici, in
particolare in presenza di bambini a bordo. I bambini e gli altri passeggeri
potrebbero rimanere con una parte del corpo incastrata nell’alzacristalli elettrico.
Inoltre, quando si viaggia con bambini a bordo, si raccomanda l’utilizzo
dell’interruttore bloccaggio finestrino. ( P. 193)
● Quando si usa il radiocomando a distanza o la chiave meccanica (P. 144) e si
azionano gli alzacristalli elettrici, azionare questi ultimi dopo aver controllato che
non vi sia alcuna possibilità che parti del corpo dei passeggeri possano rimanere
incastrate nel finestrino. Inoltre, impedire ai bambini di azionare i finestrini tramite il
radiocomando a distanza o la chiave meccanica. I bambini e gli altri passeggeri
potrebbero rimanere intrappolati nell’alzacristallo elettrico.
● Quando si esce dal veicolo, spegnere l’interruttore POWER, portare con sé la
chiave e scendere insieme al bambino. Il sistema potrebbe entrare
accidentalmente in funzione, a seguito di un danneggiamento, ecc., che a sua volta
potrebbe causare un incidente.
● Assicurarsi che tutti i passeggeri non
assumano una posizione tale per cui
qualsiasi parte del corpo possa rimanere
incastrata durante l’utilizzo di un finestrino.

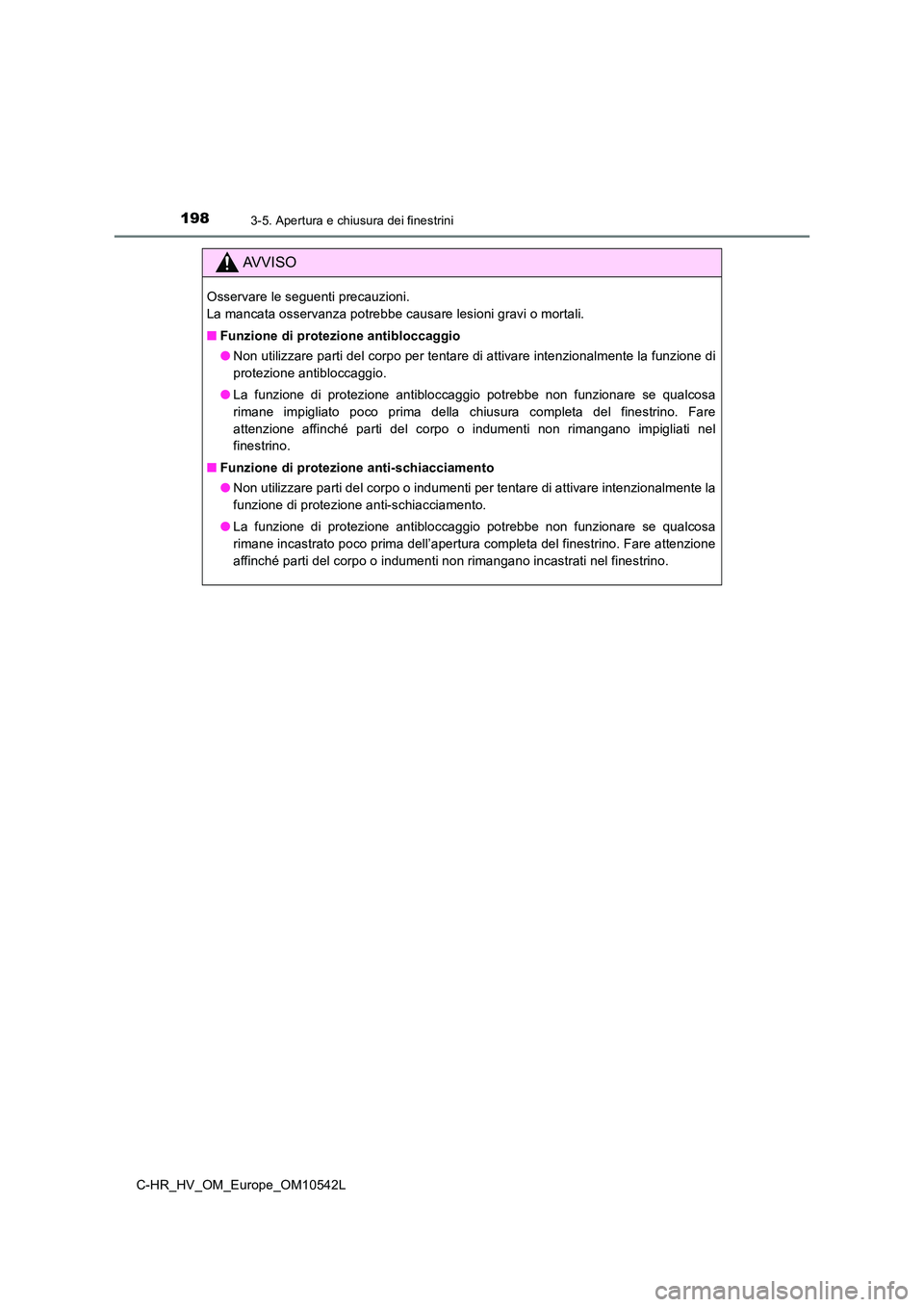

1983-5. Apertura e chiusura dei finestrini
C-HR_HV_OM_Europe_OM10542L
AVVISO
Osservare le seguenti precauzioni.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
■ Funzione di protezione antibloccaggio
● Non utilizzare parti del corpo per tentare di attivare intenzionalmente la funzione di
protezione antibloccaggio.
● La funzione di protezione antibloccaggio potrebbe non funzionare se qualcosa
rimane impigliato poco prima della chiusura completa del finestrino. Fare
attenzione affinché parti del corpo o indumenti non rimangano impigliati nel
finestrino.
■ Funzione di protezione anti-schiacciamento
● Non utilizzare parti del corpo o indumenti per tentare di attivare intenzionalmente la
funzione di protezione anti-schiacciamento.
● La funzione di protezione antibloccaggio potrebbe non funzionare se qualcosa
rimane incastrato poco prima dell’apertura completa del finestrino. Fare attenzione
affinché parti del corpo o indumenti non rimangano incastrati nel finestrino.

199

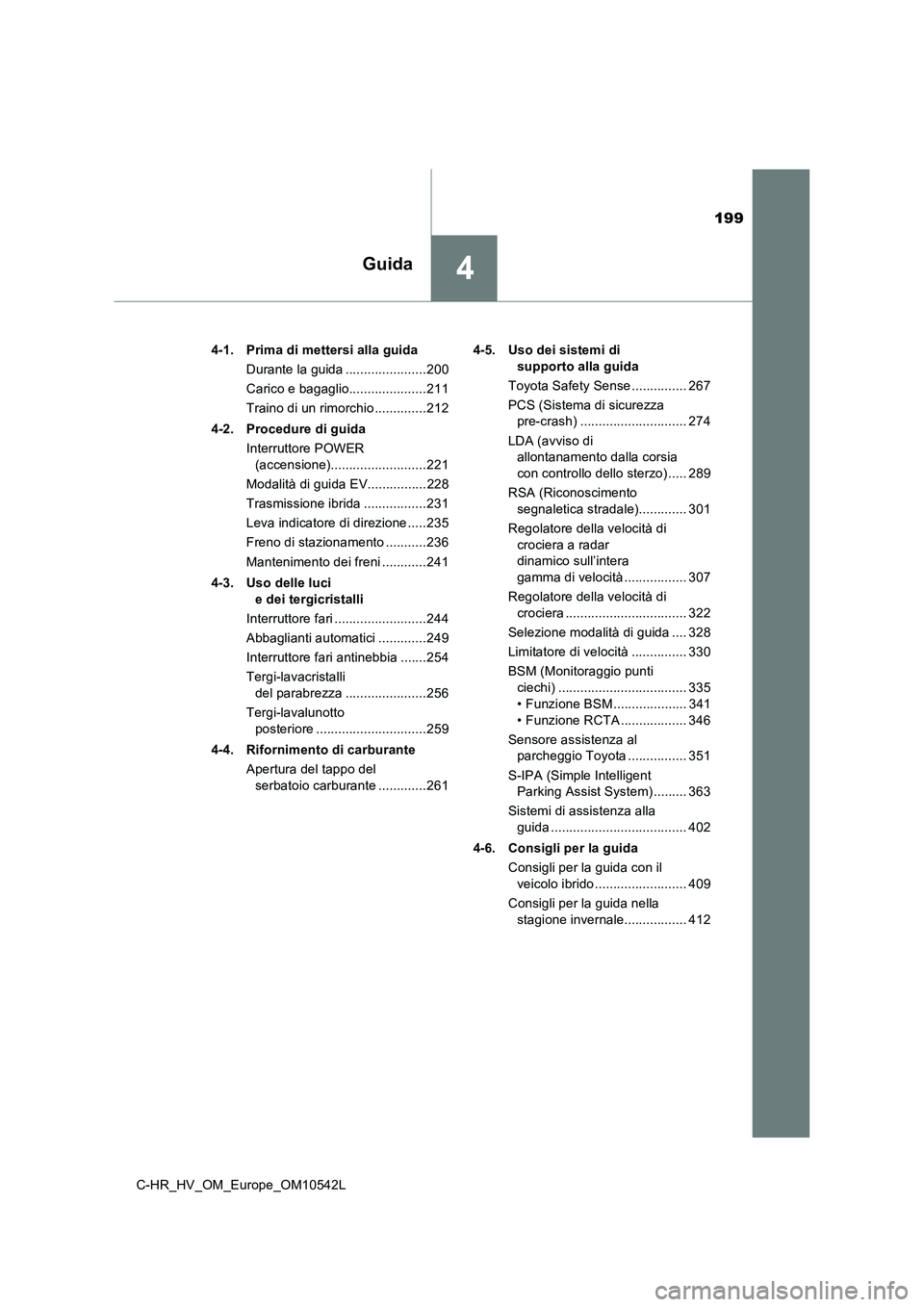

4Guida
C-HR_HV_OM_Europe_OM10542L
4-1. Prima di mettersi alla guida
Durante la guida ......................200
Carico e bagaglio.....................211
Traino di un rimorchio ..............212
4-2. Procedure di guida
Interruttore POWER
(accensione)..........................221
Modalità di guida EV................228
Trasmissione ibrida .................231
Leva indicatore di direzione .....235
Freno di stazionamento ...........236
Mantenimento dei freni ............241
4-3. Uso delle luci
e dei tergicristalli
Interruttore fari .........................244
Abbaglianti automatici .............249
Interruttore fari antinebbia .......254
Tergi-lavacristalli
del parabrezza ......................256
Tergi-lavalunotto
posteriore ..............................259
4-4. Rifornimento di carburante
Apertura del tappo del
serbatoio carburante .............261
4-5. Uso dei sistemi di
supporto alla guida
Toyota Safety Sense ............... 267
PCS (Sistema di sicurezza
pre-crash) ............................. 274
LDA (avviso di
allontanamento dalla corsia
con controllo dello sterzo) ..... 289
RSA (Riconoscimento
segnaletica stradale)............. 301
Regolatore della velocità di
crociera a radar
dinamico sull’intera
gamma di velocità ................. 307
Regolatore della velocità di
crociera ................................. 322
Selezione modalità di guida .... 328
Limitatore di velocità ............... 330
BSM (Monitoraggio punti
ciechi) ................................... 335
• Funzione BSM .................... 341
• Funzione RCTA .................. 346
Sensore assistenza al
parcheggio Toyota ................ 351
S-IPA (Simple Intelligent
Parking Assist System) ......... 363
Sistemi di assistenza alla
guida ..................................... 402
4-6. Consigli per la guida
Consigli per la guida con il
veicolo ibrido ......................... 409
Consigli per la guida nella
stagione invernale................. 412

2004-1. Prima di mettersi alla guida
C-HR_HV_OM_Europe_OM10542L

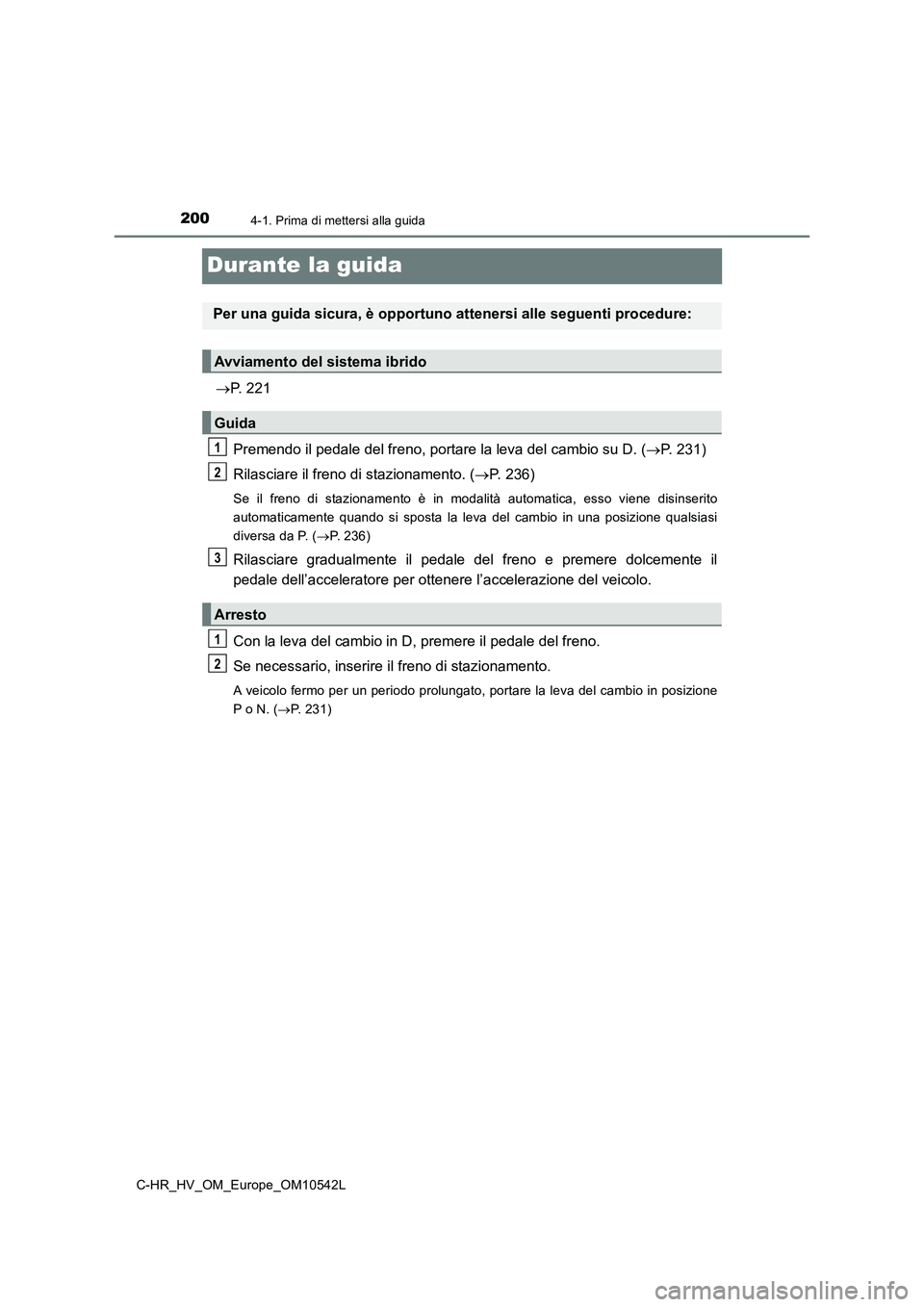

Durante la guida
P. 221
Premendo il pedale del freno, portare la leva del cambio su D. ( P. 231)
Rilasciare il freno di stazionamento. ( P. 236)
Se il freno di stazionamento è in modalità automatica, esso viene disinserito
automaticamente quando si sposta la leva del cambio in una posizione qualsiasi
diversa da P. ( P. 236)
Rilasciare gradualmente il pedale del freno e premere dolcemente il
pedale dell’acceleratore per ottenere l’accelerazione del veicolo.
Con la leva del cambio in D, premere il pedale del freno.
Se necessario, inserire il freno di stazionamento.
A veicolo fermo per un periodo prolungato, portare la leva del cambio in posizione
P o N. ( P. 231)
Per una guida sicura, è opportuno attenersi alle seguenti procedure:
Avviamento del sistema ibrido
Guida
Arresto
1
2
3
1
2
