TOYOTA C_HR HYBRID 2016 Manuale duso (in Italian)

3614-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10542L

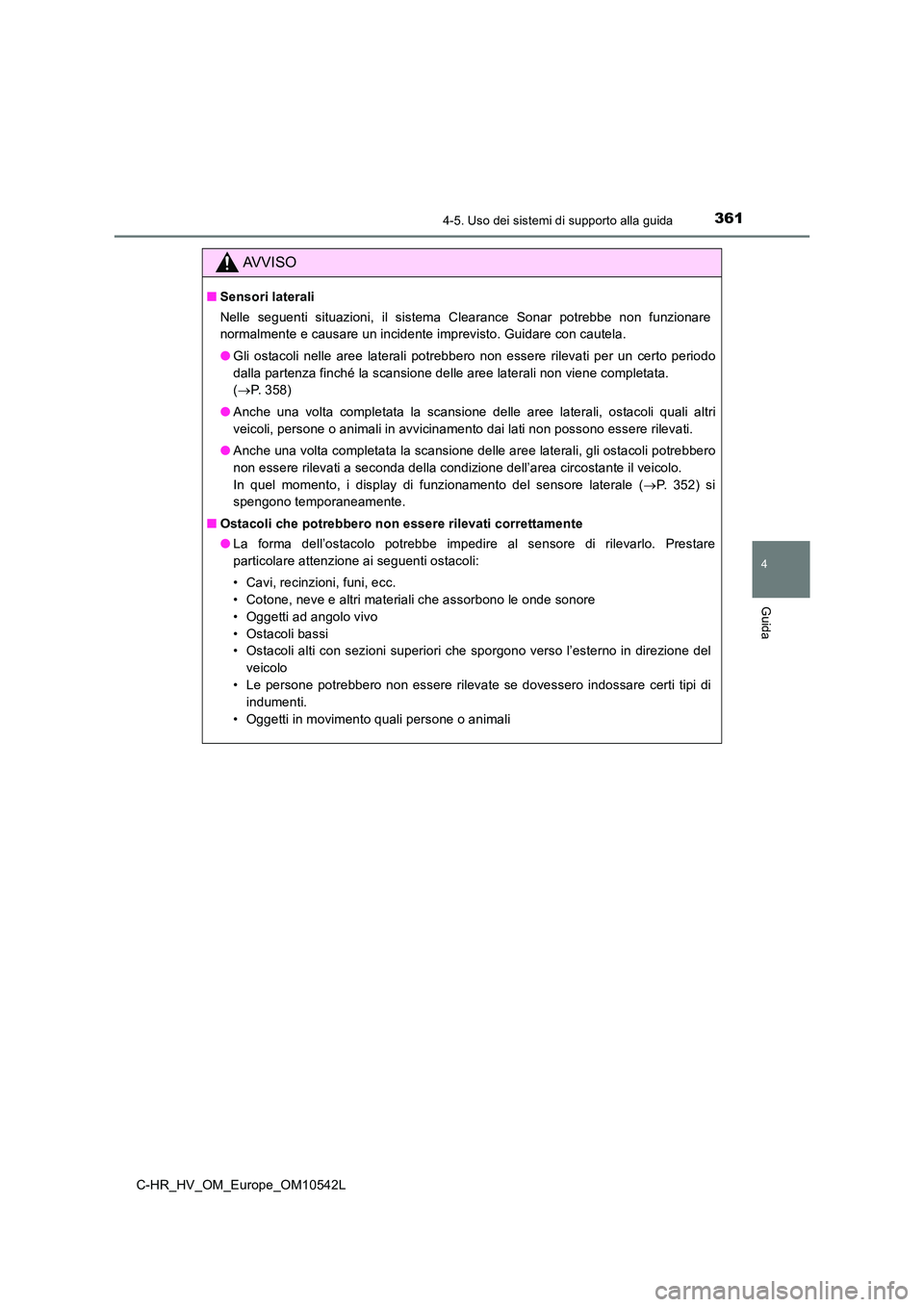

AVVISO
■Sensori laterali
Nelle seguenti situazioni, il sistema Clearance Sonar potrebbe non funzionare
normalmente e causare un incidente imprevisto. Guidare con cautela.
● Gli ostacoli nelle aree laterali potrebbero non essere rilevati per un certo periodo
dalla partenza finché la scansione delle aree laterali non viene completata.
( P. 358)
● Anche una volta completata la scansione delle aree laterali, ostacoli quali altri
veicoli, persone o animali in avvicinamento dai lati non possono essere rilevati.
● Anche una volta completata la scansione delle aree laterali, gli ostacoli potrebbero
non essere rilevati a seconda della condizione dell’area circostante il veicolo.
In quel momento, i display di funzionamento del sensore laterale ( P. 352) si
spengono temporaneamente.
■ Ostacoli che potrebbero non essere rilevati correttamente
● La forma dell’ostacolo potrebbe impedire al sensore di rilevarlo. Prestare
particolare attenzione ai seguenti ostacoli:
• Cavi, recinzioni, funi, ecc.
• Cotone, neve e altri materiali che assorbono le onde sonore
• Oggetti ad angolo vivo
• Ostacoli bassi
• Ostacoli alti con sezioni superiori che sporgono verso l’esterno in direzione del
veicolo
• Le persone potrebbero non essere rilevate se dovessero indossare certi tipi di
indumenti.
• Oggetti in movimento quali persone o animali

3624-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10542L

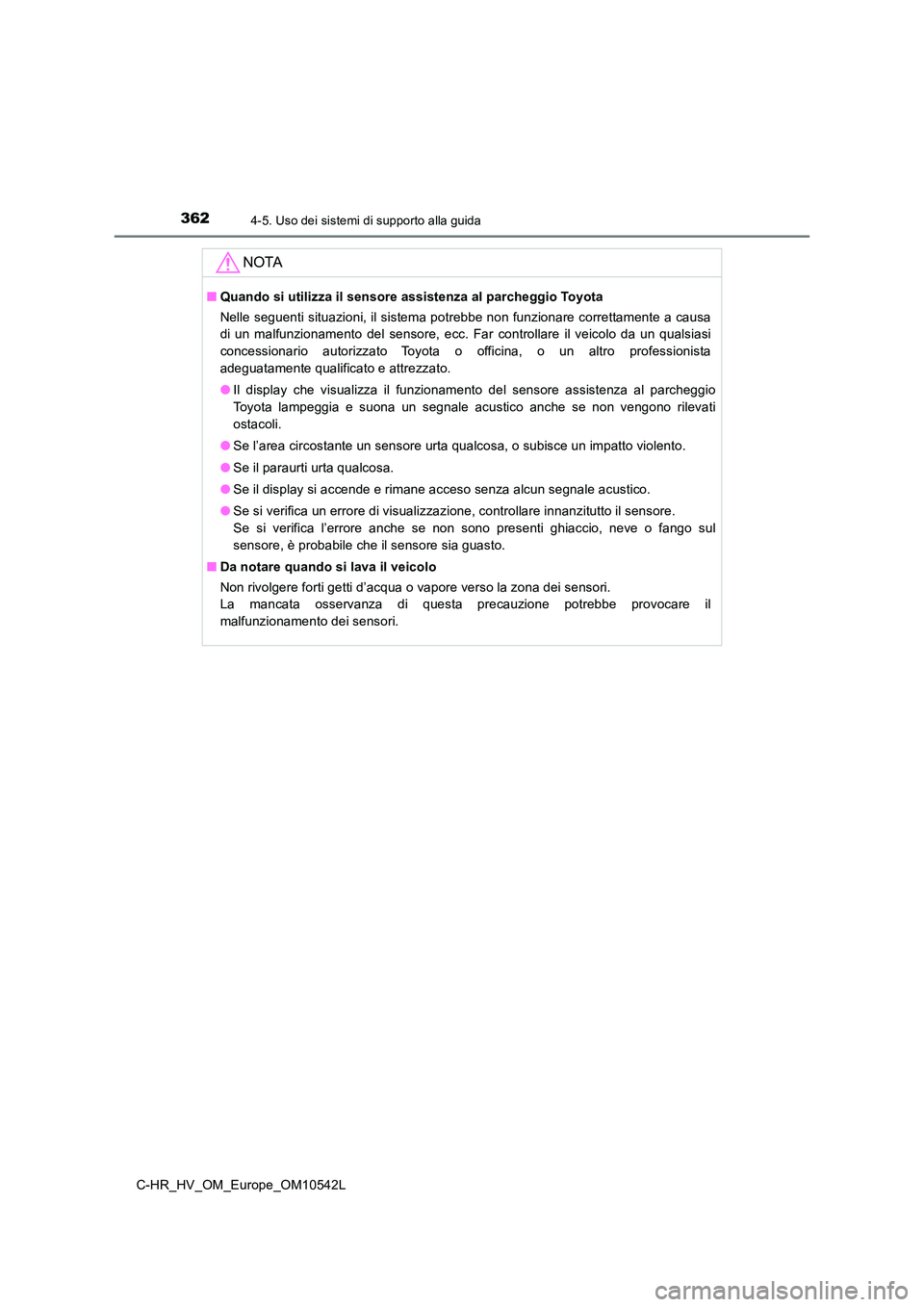

NOTA
■Quando si utilizza il sensore assistenza al parcheggio Toyota
Nelle seguenti situazioni, il sistema potrebbe non funzionare correttamente a causa
di un malfunzionamento del sensore, ecc. Far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
● Il display che visualizza il funzionamento del sensore assistenza al parcheggio
Toyota lampeggia e suona un segnale acustico anche se non vengono rilevati
ostacoli.
● Se l’area circostante un sensore urta qualcosa, o subisce un impatto violento.
● Se il paraurti urta qualcosa.
● Se il display si accende e rimane acceso senza alcun segnale acustico.
● Se si verifica un errore di visualizzazione, controllare innanzitutto il sensore.
Se si verifica l’errore anche se non sono presenti ghiaccio, neve o fango sul
sensore, è probabile che il sensore sia guasto.
■ Da notare quando si lava il veicolo
Non rivolgere forti getti d’acqua o vapore verso la zona dei sensori.
La mancata osservanza di questa precauzione potrebbe provocare il
malfunzionamento dei sensori.

363
4
4-5. Uso dei sistemi di supporto alla guida
Guida
C-HR_HV_OM_Europe_OM10542L

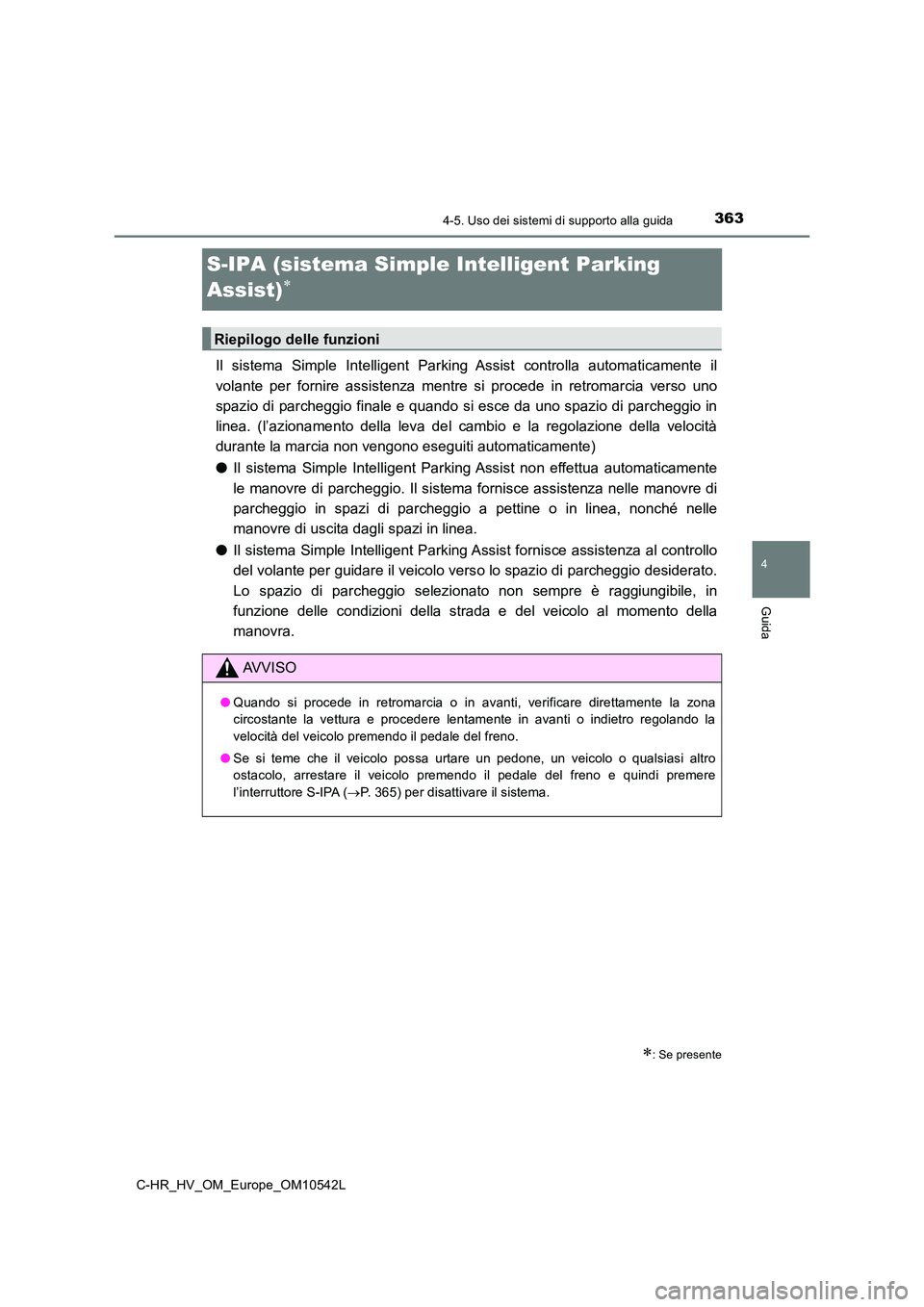

S-IPA (sistema Simple Intelligent Parking
Assist)
Il sistema Simple Intelligent Parking Assist controlla automaticamente il
volante per fornire assistenza mentre si procede in retromarcia verso uno
spazio di parcheggio finale e quando si esce da uno spazio di parcheggio in
linea. (l’azionamento della leva del cambio e la regolazione della velocità
durante la marcia non vengono eseguiti automaticamente)
● Il sistema Simple Intelligent Parking Assist non effettua automaticamente
le manovre di parcheggio. Il sistema fornisce assistenza nelle manovre di
parcheggio in spazi di parcheggio a pettine o in linea, nonché nelle
manovre di uscita dagli spazi in linea.
● Il sistema Simple Intelligent Parking Assist fornisce assistenza al controllo
del volante per guidare il veicolo vers o lo spazio di parcheggio desiderato.
Lo spazio di parcheggio selezionato non sempre è raggiungibile, in
funzione delle condizioni della strada e del veicolo al momento della
manovra.
: Se presente
Riepilogo delle funzioni
AVVISO
● Quando si procede in retromarcia o in avanti, verificare direttamente la zona
circostante la vettura e procedere lentamente in avanti o indietro regolando la
velocità del veicolo premendo il pedale del freno.
● Se si teme che il veicolo possa urtare un pedone, un veicolo o qualsiasi altro
ostacolo, arrestare il veicolo premendo il pedale del freno e quindi premere
l’interruttore S-IPA ( P. 365) per disattivare il sistema.

3644-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10542L

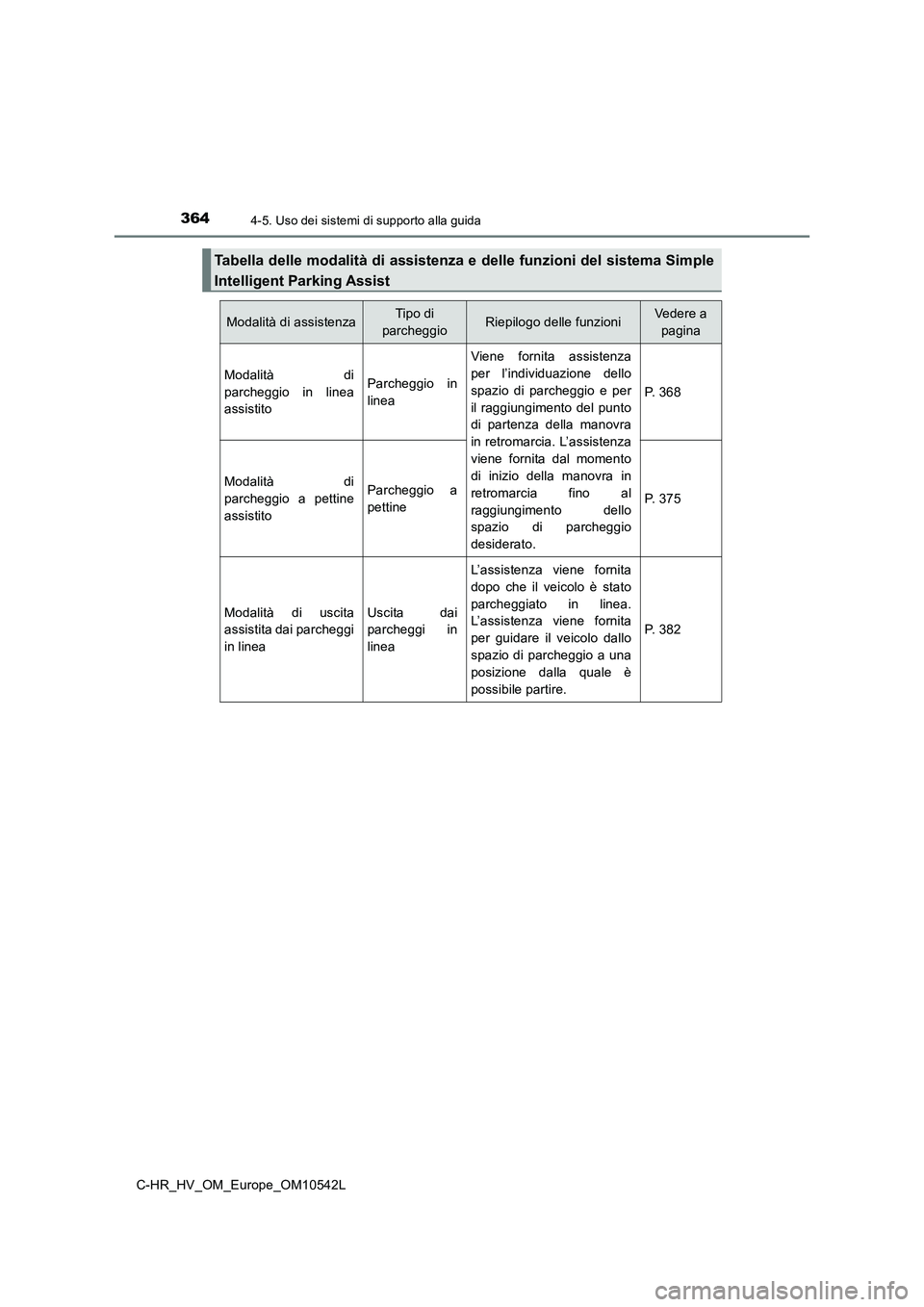

Tabella delle modalità di assistenza e delle funzioni del sistema Simple
Intelligent Parking Assist
Modalità di assistenzaTipo di
parcheggioRiepilogo delle funzioniVedere a
pagina
Modalità di
parcheggio in linea
assistito
Parcheggio in
linea
Viene fornita assistenza
per l’individuazione dello
spazio di parcheggio e per
il raggiungimento del punto
di partenza della manovra
in retromarcia. L’assistenza
viene fornita dal momento
di inizio della manovra in
retromarcia fino al
raggiungimento dello
spazio di parcheggio
desiderato.
P. 368
Modalità di
parcheggio a pettine
assistito
Parcheggio a
pettineP. 375
Modalità di uscita
assistita dai parcheggi
in linea
Uscita dai
parcheggi in
linea
L’assistenza viene fornita
dopo che il veicolo è stato
parcheggiato in linea.
L’assistenza viene fornita
per guidare il veicolo dallo
spazio di parcheggio a una
posizione dalla quale è
possibile partire.
P. 382

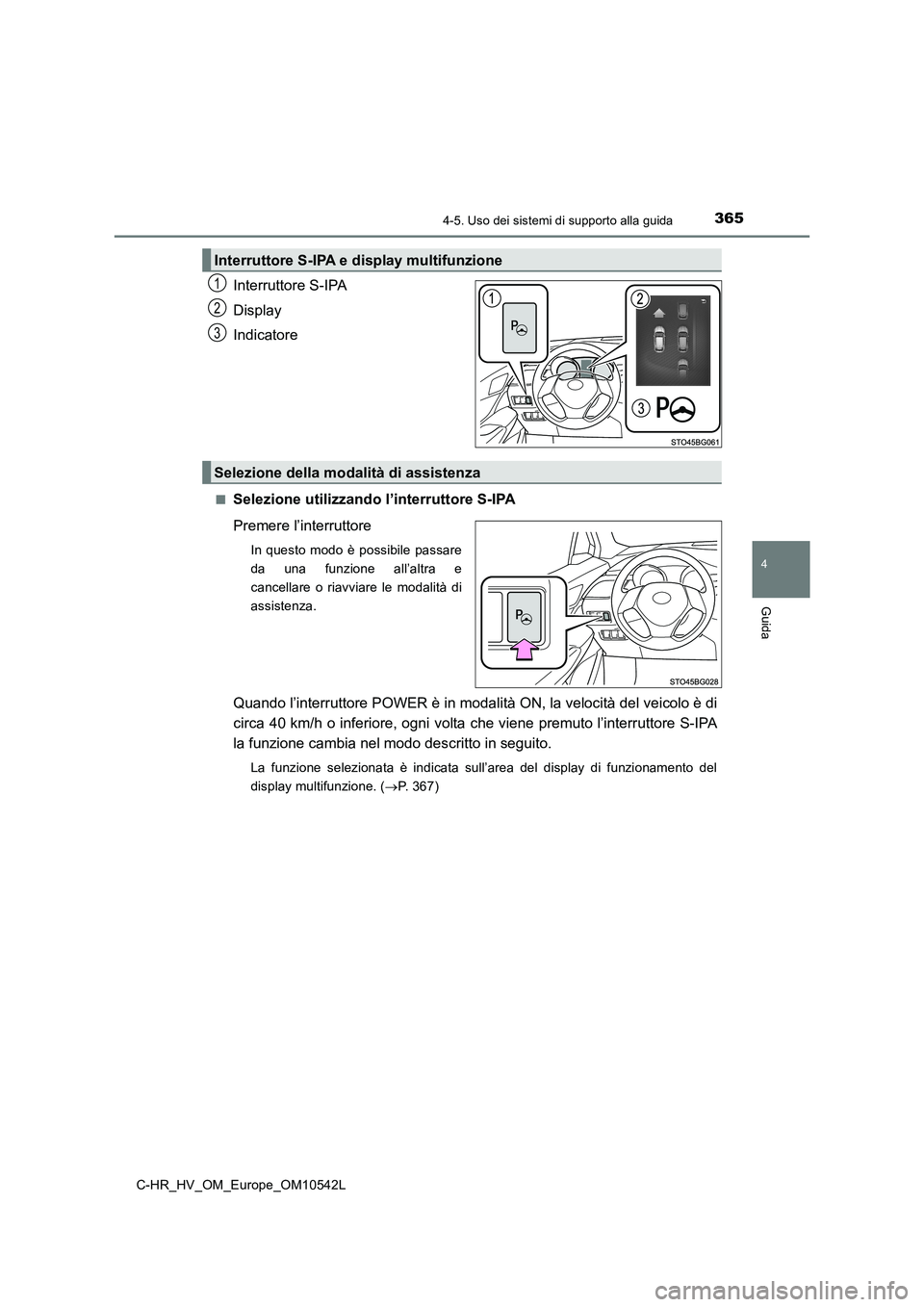

3654-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10542L
Interruttore S-IPA
Display
Indicatore
■Selezione utilizzando l’interruttore S-IPA
Premere l’interruttore
In questo modo è possibile passare
da una funzione all’altra e
cancellare o riavviare le modalità di
assistenza.
Quando l’interruttore POWER è in modalità ON, la velocità del veicolo è di
circa 40 km/h o inferiore, ogni volta che viene premuto l’interruttore S-IPA
la funzione cambia nel modo descritto in seguito.
La funzione selezionata è indicata sull’area del display di funzionamento del
display multifunzione. ( P. 367)
Interruttore S-IPA e display multifunzione
1
2
3
Selezione della modalità di assistenza

3664-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10542L

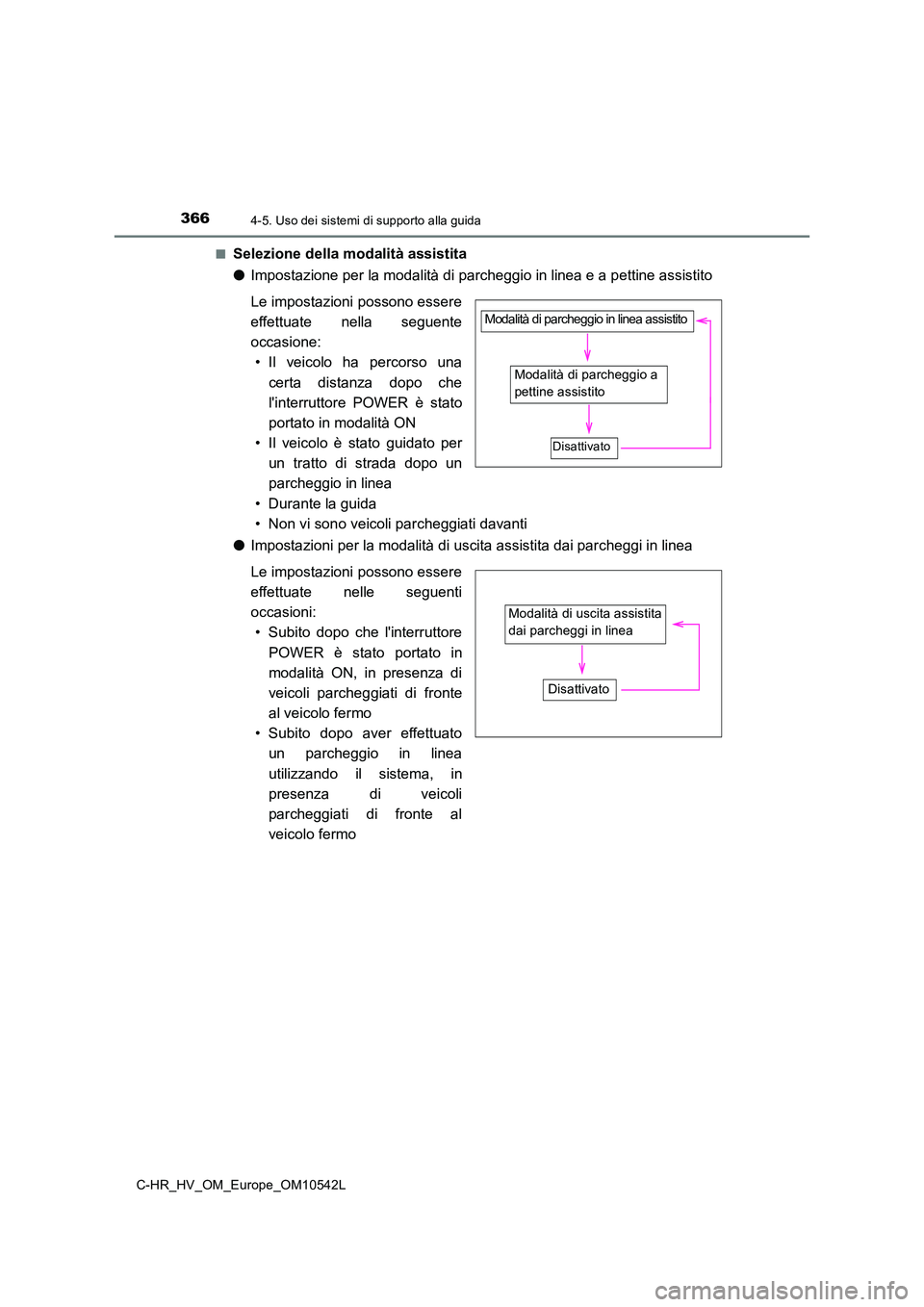

■Selezione della modalità assistita
● Impostazione per la modalità di parcheggio in linea e a pettine assistito
Le impostazioni possono essere
effettuate nella seguente
occasione:
• Il veicolo ha percorso una
certa distanza dopo che
l'interruttore POWER è stato
portato in modalità ON
• Il veicolo è stato guidato per
un tratto di strada dopo un
parcheggio in linea
• Durante la guida
• Non vi sono veicoli parcheggiati davanti
● Impostazioni per la modalità di uscita assistita dai parcheggi in linea
Le impostazioni possono essere
effettuate nelle seguenti
occasioni:
• Subito dopo che l'interruttore
POWER è stato portato in
modalità ON, in presenza di
veicoli parcheggiati di fronte
al veicolo fermo
• Subito dopo aver effettuato
un parcheggio in linea
utilizzando il sistema, in
presenza di veicoli
parcheggiati di fronte al
veicolo fermo
Modalità di parcheggio a
pettine assistito
Modalità di parcheggio in linea assistito
Disattivato
Modalità di uscita assistita
dai parcheggi in linea
Disattivato

3674-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10542L

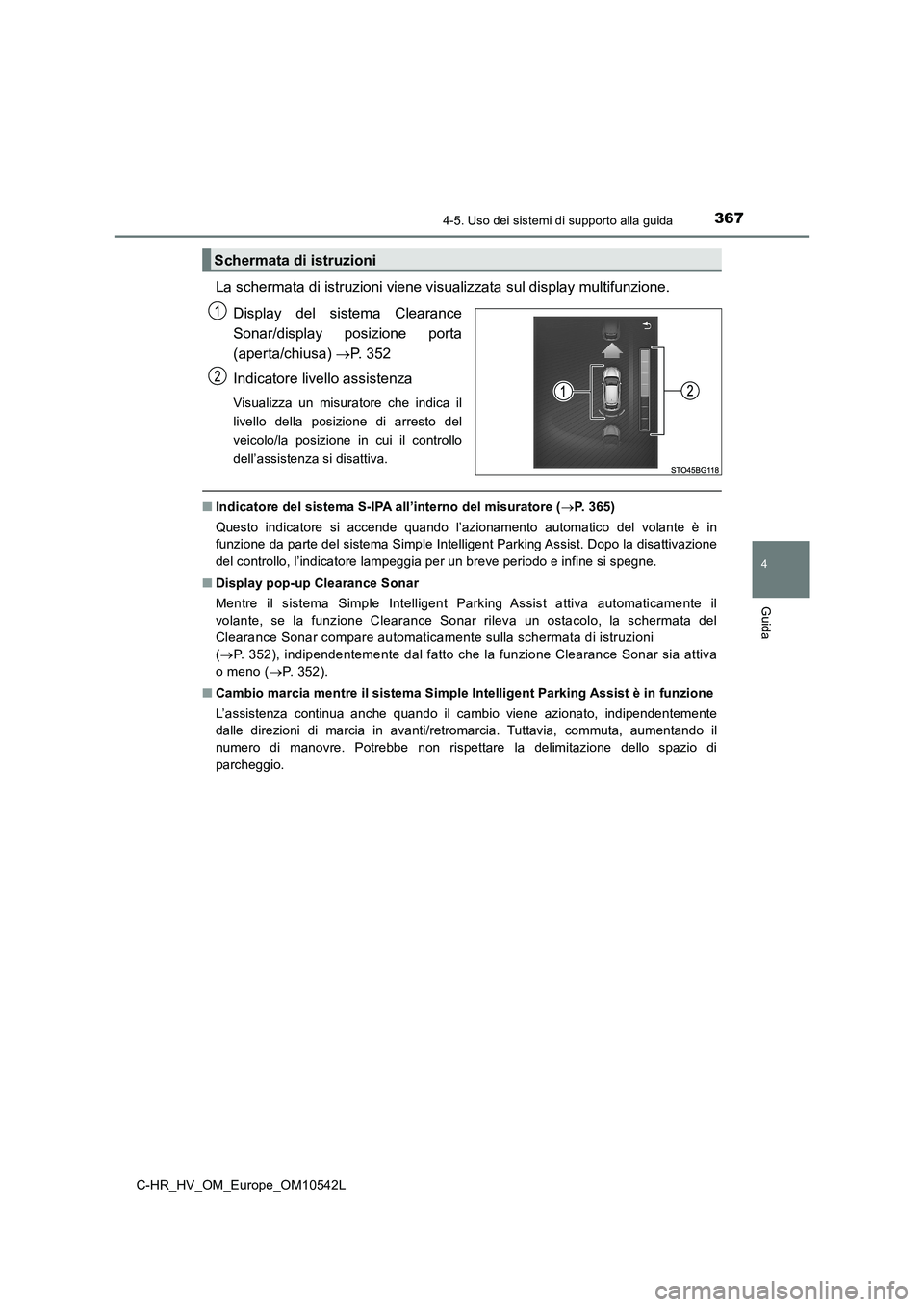

La schermata di istruzioni viene visualizzata sul display multifunzione.
Display del sistema Clearance
Sonar/display posizione porta
(aperta/chiusa) P. 3 5 2
Indicatore livello assistenza
Visualizza un misuratore che indica il
livello della posizione di arresto del
veicolo/la posizione in cui il controllo
dell’assistenza si disattiva.
■ Indicatore del sistema S-IPA all’interno del misuratore (P. 365)
Questo indicatore si accende quando l’azionamento automatico del volante è in
funzione da parte del sistema Simple Intelligent Parking Assist. Dopo la disattivazione
del controllo, l’indicatore lampeggia per un breve periodo e infine si spegne.
■ Display pop-up Clearance Sonar
Mentre il sistema Simple Intelligent Parking Assist attiva automaticamente il
volante, se la funzione Clearance Sonar rileva un ostacolo, la schermata del
Clearance Sonar compare automaticamente sulla schermata di istruzioni
( P. 352), indipendentemente dal fatto che la funzione Clearance Sonar sia attiva
o meno ( P. 352).
■ Cambio marcia mentre il sistema Simple Intelligent Parking Assist è in funzione
L’assistenza continua anche quando il cambio viene azionato, indipendentemente
dalle direzioni di marcia in avanti/retromarcia. Tuttavia, commuta, aumentando il
numero di manovre. Potrebbe non rispettare la delimitazione dello spazio di
parcheggio.
Schermata di istruzioni
1
2

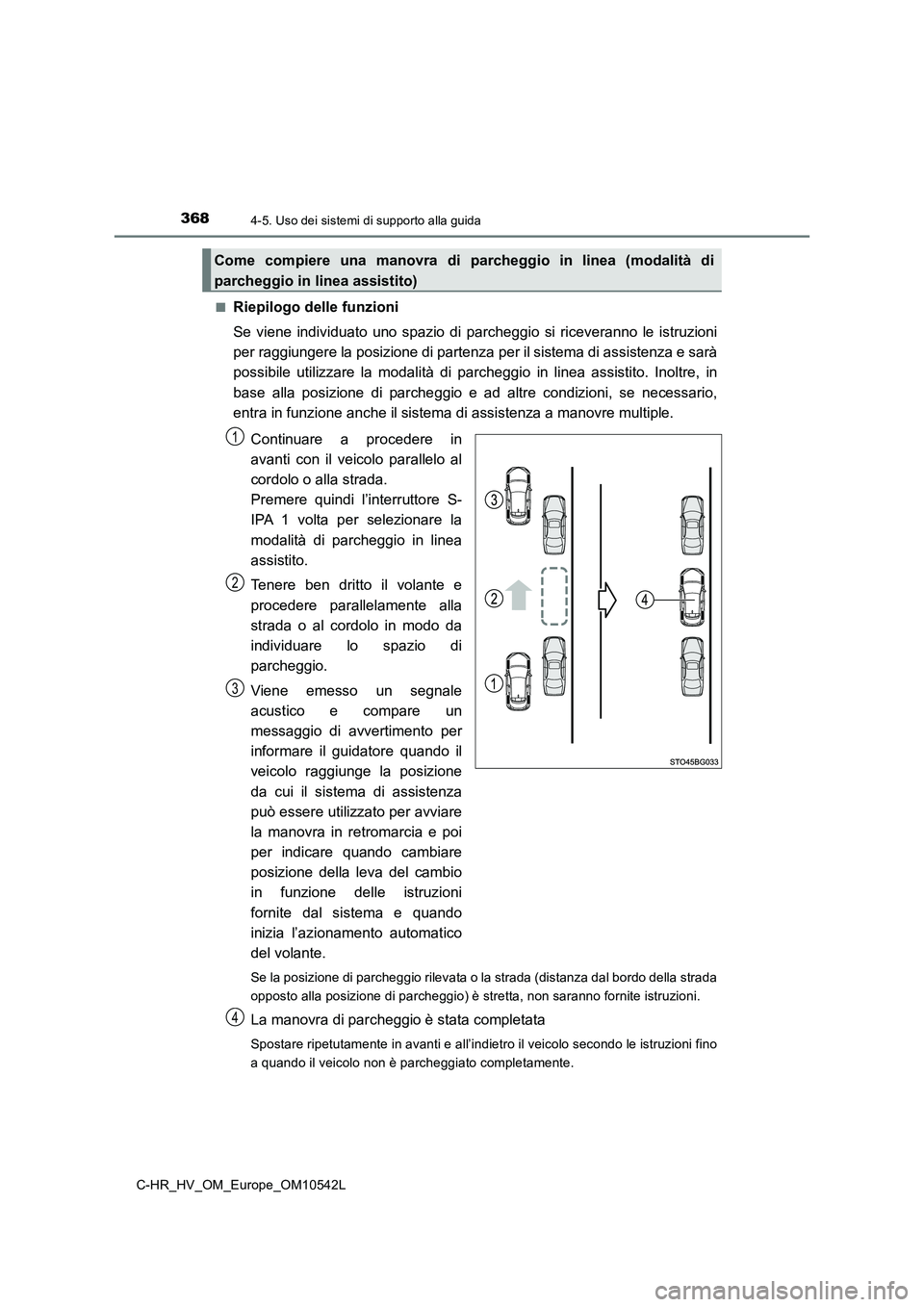

3684-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10542L
■Riepilogo delle funzioni
Se viene individuato uno spazio di parcheggio si riceveranno le istruzioni
per raggiungere la posizione di partenza per il sistema di assistenza e sarà
possibile utilizzare la modalità di parcheggio in linea assistito. Inoltre, in
base alla posizione di parcheggio e ad altre condizioni, se necessario,
entra in funzione anche il sistema di assistenza a manovre multiple.
Continuare a procedere in
avanti con il veicolo parallelo al
cordolo o alla strada.
Premere quindi l’interruttore S-
IPA 1 volta per selezionare la
modalità di parcheggio in linea
assistito.
Tenere ben dritto il volante e
procedere parallelamente alla
strada o al cordolo in modo da
individuare lo spazio di
parcheggio.
Viene emesso un segnale
acustico e compare un
messaggio di avvertimento per
informare il guidatore quando il
veicolo raggiunge la posizione
da cui il sistema di assistenza
può essere utilizzato per avviare
la manovra in retromarcia e poi
per indicare quando cambiare
posizione della leva del cambio
in funzione delle istruzioni
fornite dal sistema e quando
inizia l’azionamento automatico
del volante.
Se la posizione di parcheggio rilevata o la strada (distanza dal bordo della strada
opposto alla posizione di parcheggio) è stretta, non saranno fornite istruzioni.
La manovra di parcheggio è stata completata
Spostare ripetutamente in avanti e all’indietro il veicolo secondo le istruzioni fino
a quando il veicolo non è parcheggiato completamente.
Come compiere una manovra di parcheggio in linea (modalità di
parcheggio in linea assistito)
1
2
3
4

3694-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10542L

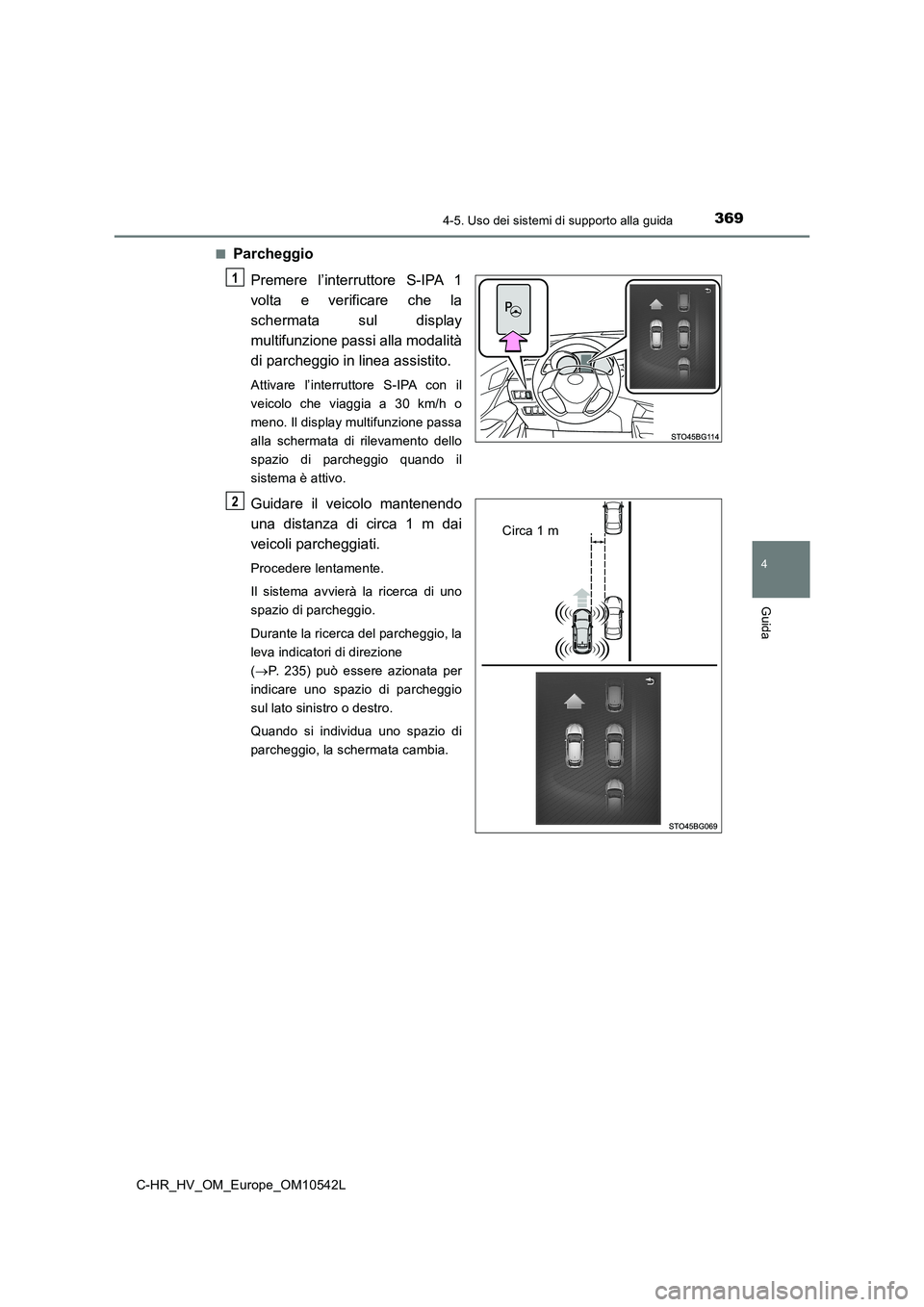

■Parcheggio
Premere l’interruttore S-IPA 1
volta e verificare che la
schermata sul display
multifunzione passi alla modalità
di parcheggio in linea assistito.
Attivare l’interruttore S-IPA con il
veicolo che viaggia a 30 km/h o
meno. Il display multifunzione passa
alla schermata di rilevamento dello
spazio di parcheggio quando il
sistema è attivo.
Guidare il veicolo mantenendo
una distanza di circa 1 m dai
veicoli parcheggiati.
Procedere lentamente.
Il sistema avvierà la ricerca di uno
spazio di parcheggio.
Durante la ricerca del parcheggio, la
leva indicatori di direzione
( P. 235) può essere azionata per
indicare uno spazio di parcheggio
sul lato sinistro o destro.
Quando si individua uno spazio di
parcheggio, la schermata cambia.
1
Circa 1 m
2

3704-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10542L

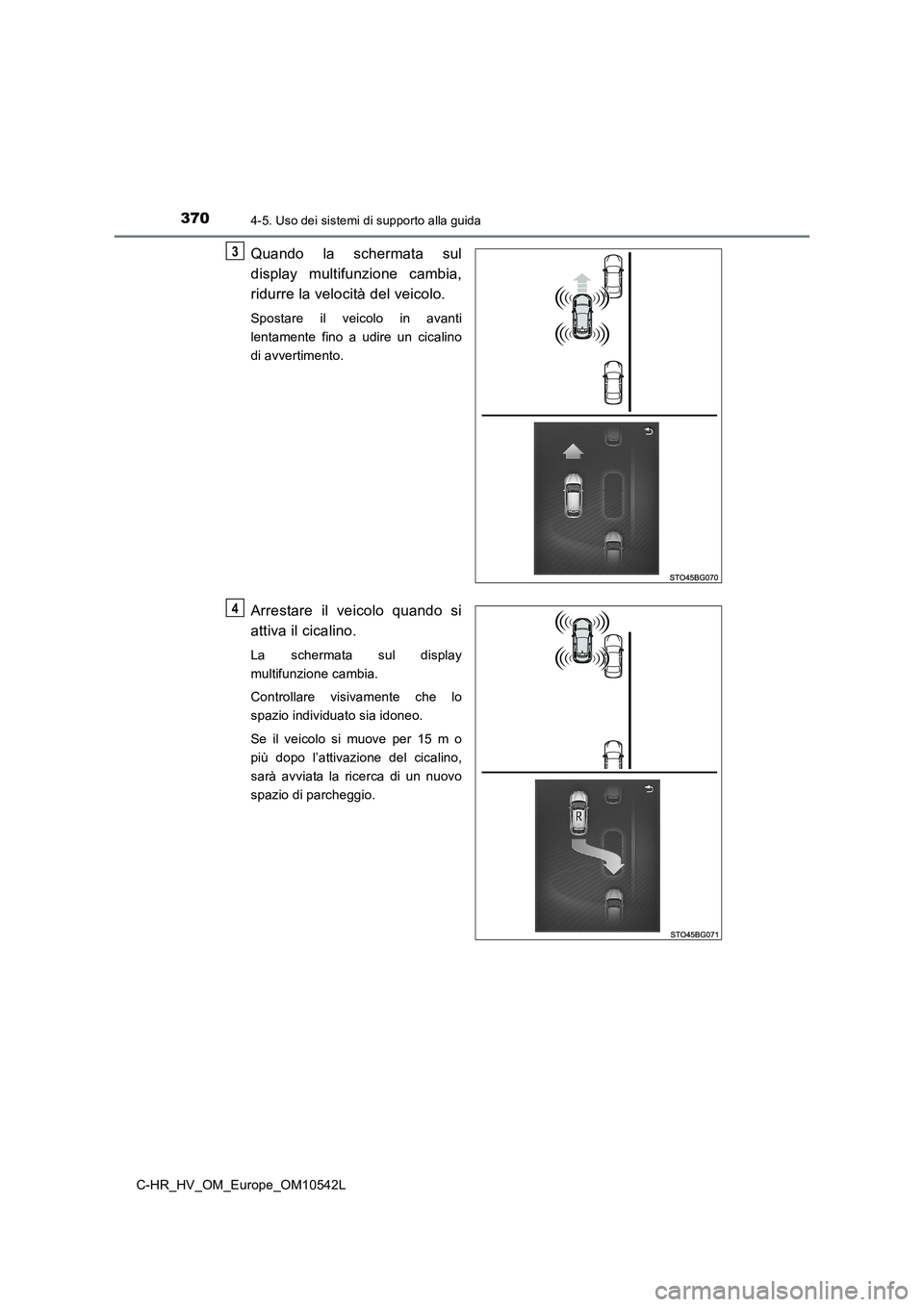

Quando la schermata sul
display multifunzione cambia,
ridurre la velocità del veicolo.
Spostare il veicolo in avanti
lentamente fino a udire un cicalino
di avvertimento.
Arrestare il veicolo quando si
attiva il cicalino.
La schermata sul display
multifunzione cambia.
Controllare visivamente che lo
spazio individuato sia idoneo.
Se il veicolo si muove per 15 m o
più dopo l’attivazione del cicalino,
sarà avviata la ricerca di un nuovo
spazio di parcheggio.
3
4
