TOYOTA C_HR HYBRID 2016 Omistajan Käsikirja (in Finnish)

6218-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10538FI
8
Häiriön sattuessa

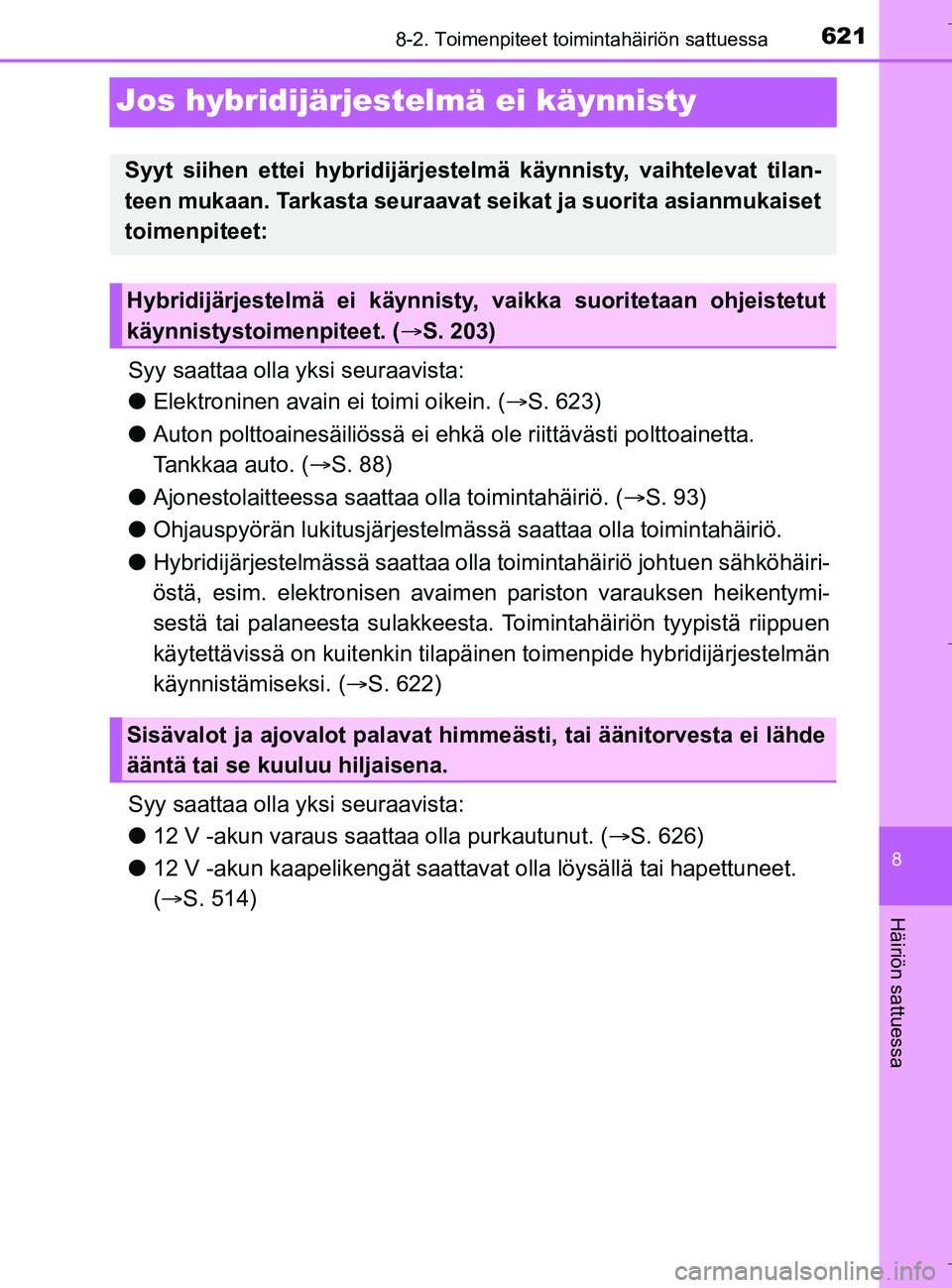

Jos hybridijärjestelmä ei käynnisty
Syy saattaa olla yksi seuraavista:
lElektroninen avain ei toimi oikein. ( S. 623)
l Auton polttoainesäiliössä ei ehkä ole riittäväst i polttoainetta.
Tankkaa auto. ( S. 88)
l Ajonestolaitteessa saattaa olla toimintahäiriö. ( S. 93)
l Ohjauspyörän lukitusjärjestelmässä saattaa olla toimintahäiriö.
l Hybridijärjestelmässä saattaa olla toimintahäiriö johtuen sähköhäiri-
östä, esim. elektronisen avaime n pariston varauksen heikentymi-
sestä tai palaneesta sulakkeesta. Toimintahäiriön tyypistä riippuen
käytettävissä on kuitenkin tilapäinen toimenpide hybridijärjestelmän
käynnistämiseksi. ( S. 622)
Syy saattaa olla yksi seuraavista:
l 12 V -akun varaus saattaa olla purkautunut. ( S. 626)
l 12 V -akun kaapelikengät saattava t olla löysällä tai hapettuneet.
(  S. 514)
Syyt siihen ettei hybridijärjestelmä käynnisty, vaihtelevat tilan-
teen mukaan. Tarkasta seuraavat seikat ja suorita asianmukaiset
toimenpiteet:
Hybridijärjestelmä ei käynnisty, vaikka suoritetaan ohjeistetut
käynnistystoimenpiteet. ( S. 203)
Sisävalot ja ajovalot palavat himmeästi, tai äänitorvesta ei lähde
ääntä tai se kuuluu hiljaisena.
OM10538FI.book Page 621 Monday, January 23, 2017 11:23 AM

6228-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10538FI

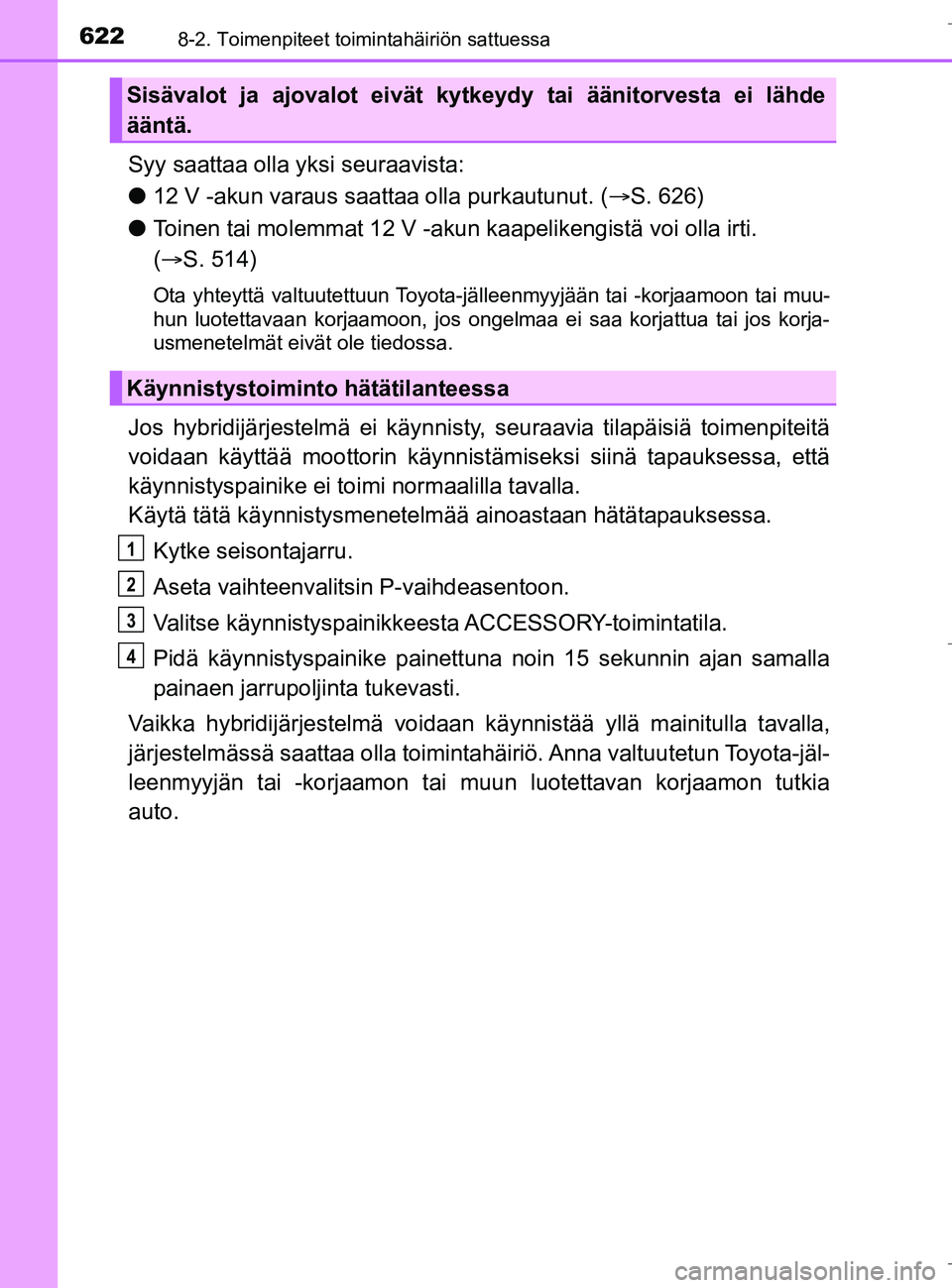

Syy saattaa olla yksi seuraavista:
l12 V -akun varaus saattaa olla purkautunut. ( S. 626)
l Toinen tai molemmat 12 V -akun kaapelikengistä voi olla irti.
( S. 514)
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muu-
hun luotettavaan korjaamoon, jos ongelmaa ei saa korjattua tai jos korja-
usmenetelmät eivät ole tiedossa.
Jos hybridijärjestelmä ei käynnisty, seuraavia tilapäisiä toimenpiteitä
voidaan käyttää moottorin käynnist ämiseksi siinä tapauksessa, että
käynnistyspainike ei toimi normaalilla tavalla.
Käytä tätä käynnistysmenetelm ää ainoastaan hätätapauksessa.
Kytke seisontajarru.
Aseta vaihteenvalitsin P-vaihdeasentoon.
Valitse käynnistyspainikkeesta ACCESSORY-toimintatila.
Pidä käynnistyspainike painettuna noin 15 sekunnin ajan samalla
painaen jarrupoljinta tukevasti.
Vaikka hybridijärjestelmä voidaan kä ynnistää yllä mainitulla tavalla,
järjestelmässä saattaa ol la toimintahäiriö. Anna valtuutetun Toyota-jäl-
leenmyyjän tai -korjaamon tai muun luotettavan korjaamon tutkia
auto.
Sisävalot ja ajovalot eivät kytkeydy tai äänitorvesta ei lähde
ääntä.
Käynnistystoiminto hätätilanteessa
1
2
3
4
OM10538FI.book Page 622 Monday, January 23, 2017 11:23 AM

6238-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10538FI
8
Häiriön sattuessa

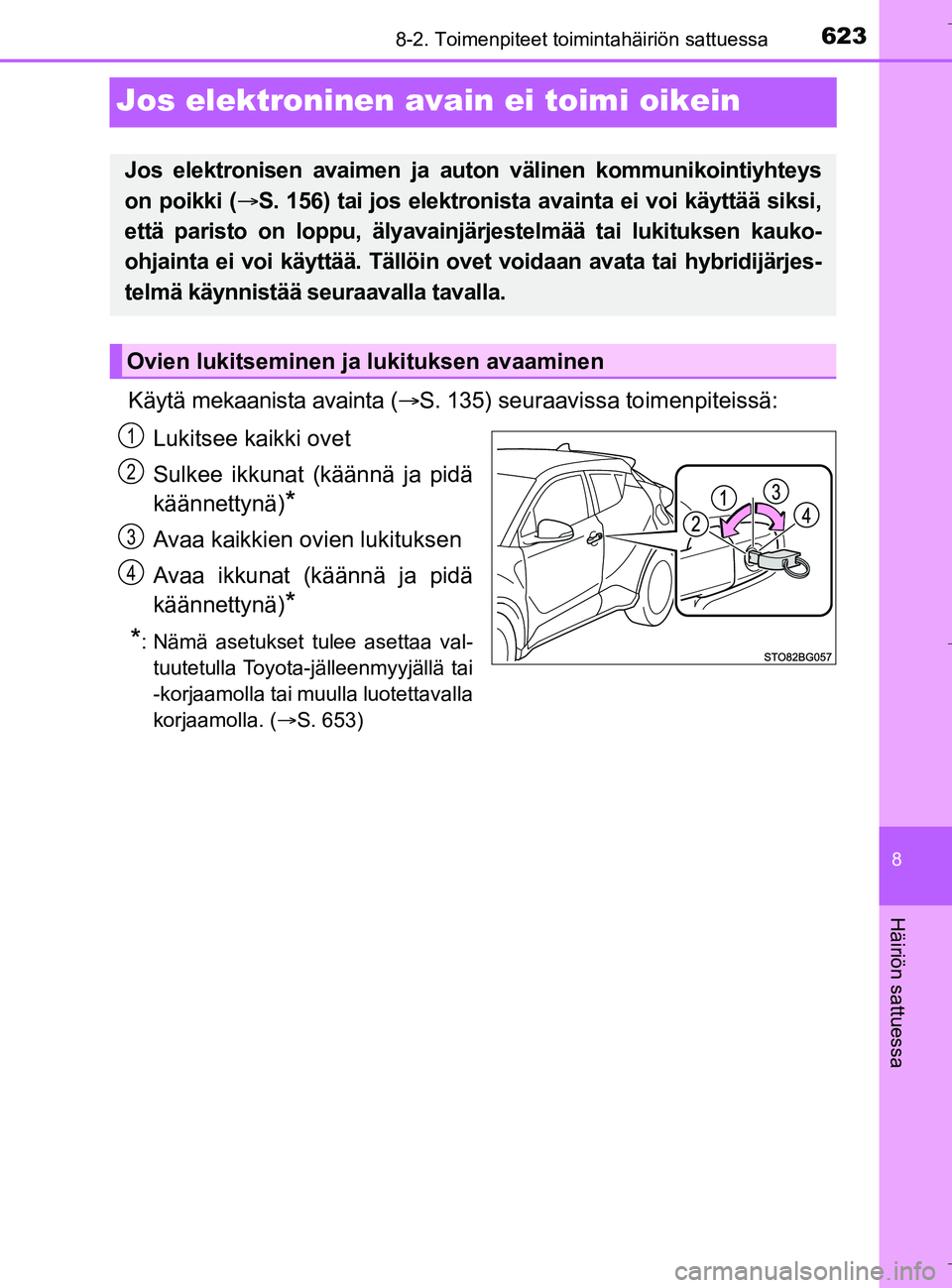

Jos elektroninen avain ei toimi oikein
Käytä mekaanista avainta (S. 135) seuraavissa toimenpiteissä:
Lukitsee kaikki ovet
Sulkee ikkunat (käännä ja pidä
käännettynä)
*
Avaa kaikkien ovien lukituksen
Avaa ikkunat (käännä ja pidä
käännettynä)
*
*
: Nämä asetukset tulee asettaa val- tuutetulla Toyota-jälleenmyyjällä tai
-korjaamolla tai muulla luotettavalla
korjaamolla. ( S. 653)
Jos elektronisen avaimen ja au ton välinen kommunikointiyhteys
on poikki ( S. 156) tai jos elektronista avainta ei voi käyttää siksi,
että paristo on loppu, älyavainjärjestelmää tai lukituksen kauko-
ohjainta ei voi käyttää. Tällöin o vet voidaan avata tai hybridijärjes-
telmä käynnistää seuraavalla tavalla.
Ovien lukitseminen ja lukituksen avaaminen
1
2
3
4
OM10538FI.book Page 623 Monday, January 23, 2017 11:23 AM

6248-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10538FI

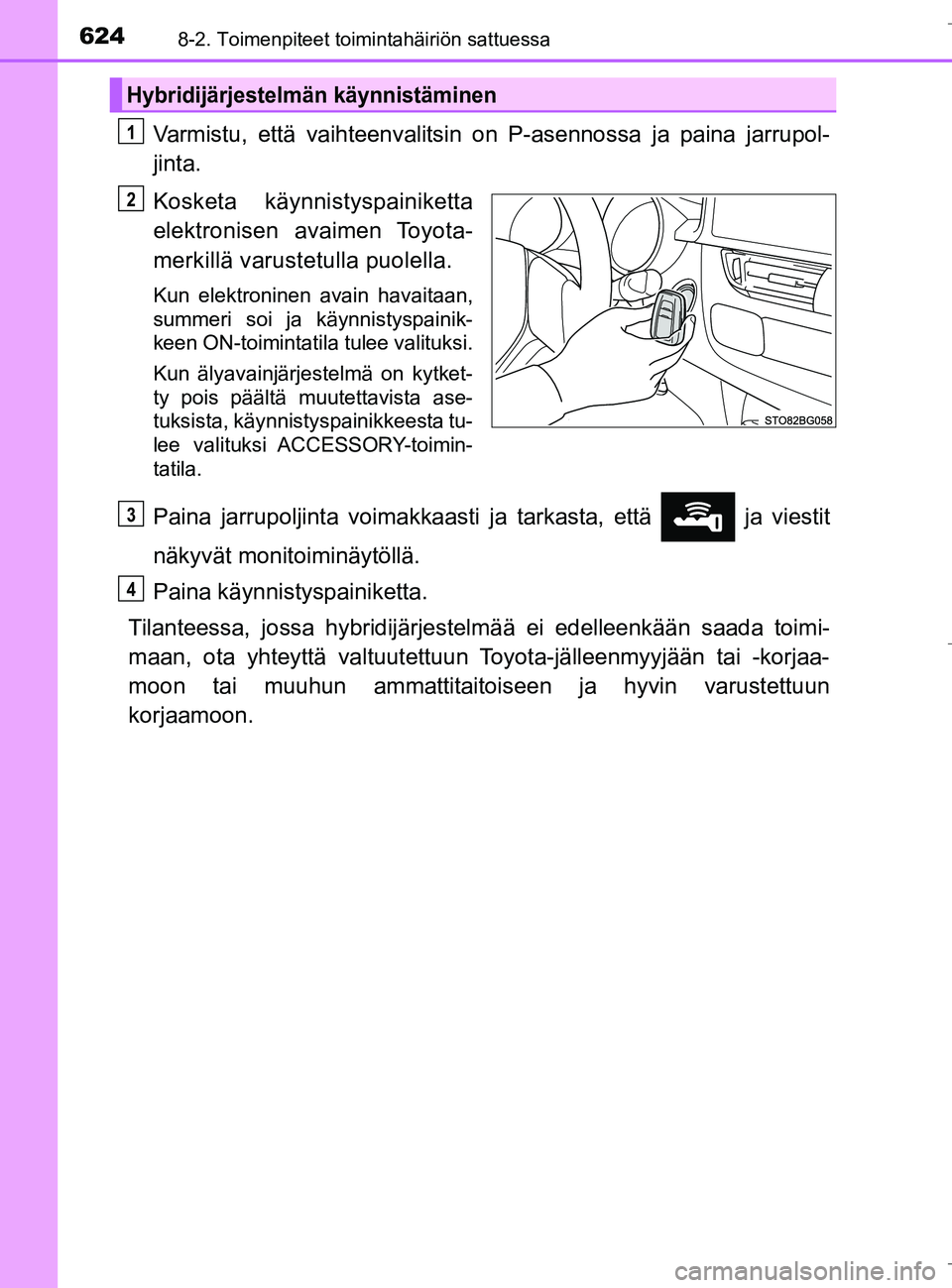

Varmistu, että vaihteenvalitsin on P-asennossa ja paina jarrupol-
jinta.
Kosketa käynnistyspainiketta
elektronisen avaimen Toyota-
merkillä varustetulla puolella.
Kun elektroninen avain havaitaan,
summeri soi ja käynnistyspainik-
keen ON-toimintatila tulee valituksi.
Kun älyavainjärjestelmä on kytket-
ty pois päältä muutettavista ase-
tuksista, käynnistyspainikkeesta tu-
lee valituksi ACCESSORY-toimin-
tatila.
Paina jarrupoljinta voimakkaasti ja tarkasta, että ja viestit
näkyvät monitoiminäytöllä.
Paina käynnistyspainiketta.
Tilanteessa, jossa hybridijärjestelm ää ei edelleenkään saada toimi-
maan, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaa-
moon tai muuhun ammattitaitoiseen ja hyvin varustettuun
korjaamoon.
Hybridijärjestelmän käynnistäminen
1
2
3
4
OM10538FI.book Page 624 Monday, January 23, 2017 11:23 AM

6258-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10538FI
8
Häiriön sattuessa

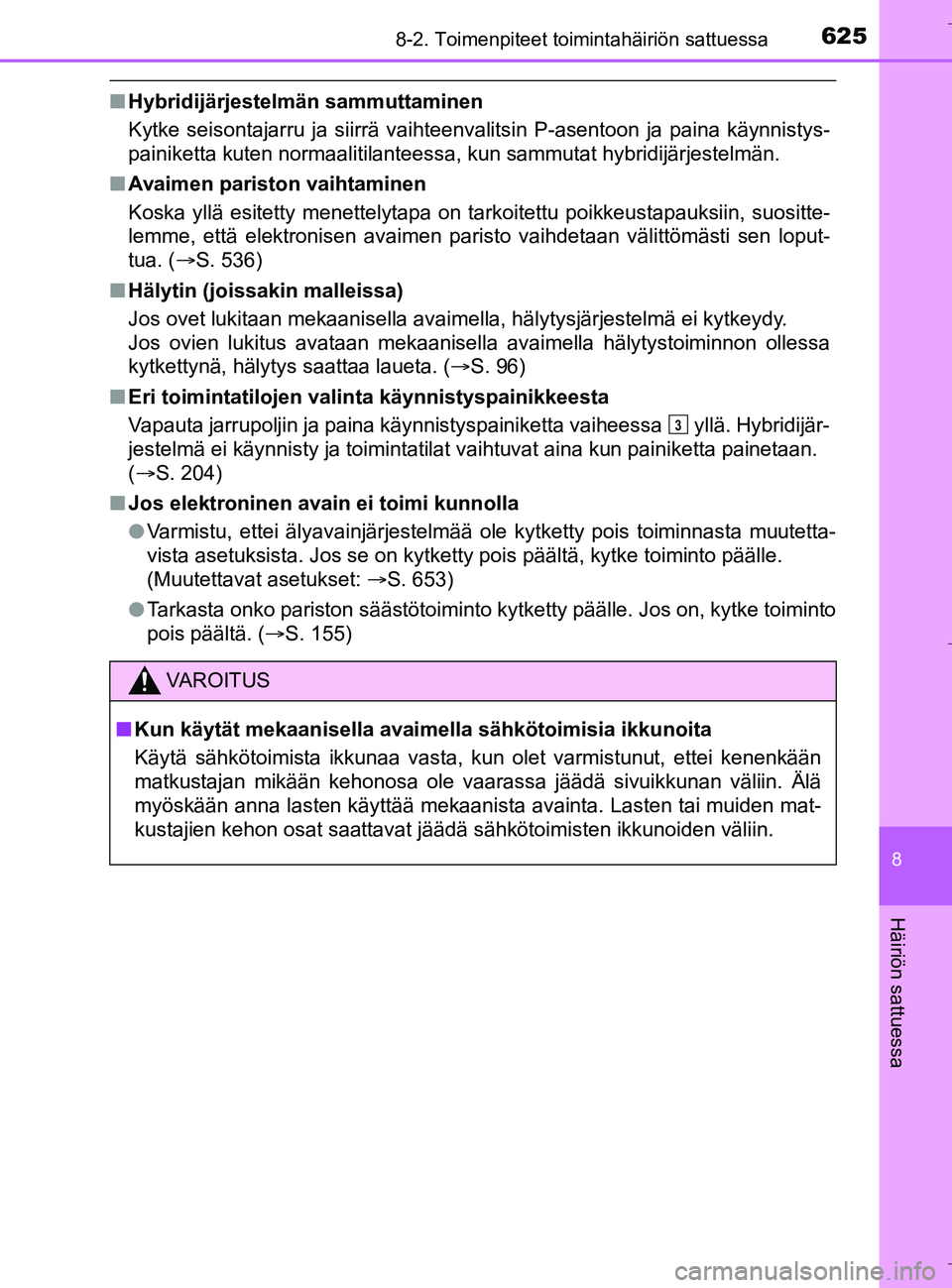

nHybridijärjestelmän sammuttaminen
Kytke seisontajarru ja siirrä vaihteenvalitsin P-asentoon ja paina käynnistys-
painiketta kuten normaalitilanteessa, kun sammutat hybridijärjestelmä\
n.
n Avaimen pariston vaihtaminen
Koska yllä esitetty menettelytapa on tarkoitettu poikkeustapauksiin, suositte-
lemme, että elektronisen avaimen paristo vaihdetaan välittömästi sen loput-
tua. ( S. 536)
n Hälytin (joissakin malleissa)
Jos ovet lukitaan mekaanisella avaimella, hälytysjärjestelmä ei kytkeydy.
Jos ovien lukitus avataan mekaanisella avaimella hälytystoiminnon oll\
essa
kytkettynä, hälytys saattaa laueta. ( S. 96)
n Eri toimintatilojen valinta käynnistyspainikkeesta
Vapauta jarrupoljin ja paina käynnistyspainiketta vaiheessa yllä. Hybridijär-
jestelmä ei käynnisty ja toimintatilat vaihtuvat aina kun painiketta painetaan.
(S. 204)
n Jos elektroninen avain ei toimi kunnolla
lVarmistu, ettei älyavainjärjestelmää ole kytketty pois toiminnasta muutetta-
vista asetuksista. Jos se on kytketty pois päältä, kytke toiminto päälle.
(Muutettavat asetukset: S. 653)
l Tarkasta onko pariston säästötoiminto kytketty päälle. Jos on, kytke to\
iminto
pois päältä. ( S. 155)
VAROITUS
nKun käytät mekaanisella avaimell a sähkötoimisia ikkunoita
Käytä sähkötoimista ikkunaa vasta, kun olet varmistunut, ettei kenenkään
matkustajan mikään kehonosa ole vaarassa jäädä sivuikkunan väliin. Älä
myöskään anna lasten käyttää mekaanista avainta. Lasten tai muiden mat-
kustajien kehon osat saattavat jäädä sähkötoimisten ikkunoiden väliin.
3
OM10538FI.book Page 625 Monday, January 23, 2017 11:23 AM

6268-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10538FI

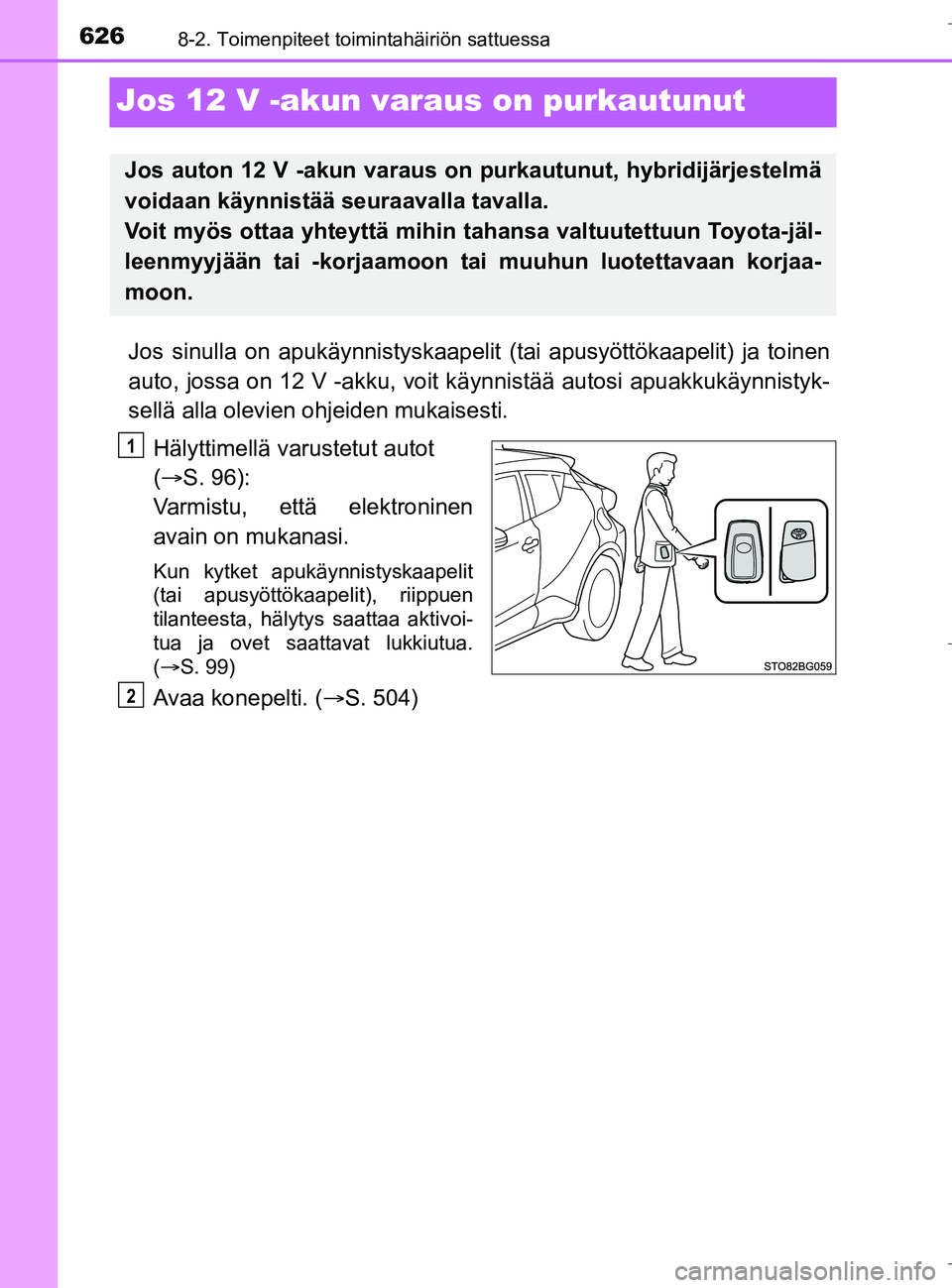

Jos 12 V -akun varaus on purkautunut
Jos sinulla on apukäynnistyskaapelit (tai apusyöttökaapelit) ja toinen
auto, jossa on 12 V -akku, voit kä ynnistää autosi apuakkukäynnistyk-
sellä alla olevien oh jeiden mukaisesti.
Hälyttimellä va rustetut autot
(  S. 96):
Varmistu, että elektroninen
avain on mukanasi.
Kun kytket apukäynnistyskaapelit
(tai apusyöttökaapelit), riippuen
tilanteesta, hälytys saattaa aktivoi-
tua ja ovet saattavat lukkiutua.
( S. 99)
Avaa konepelti. ( S. 504)
Jos auton 12 V -akun varaus on purkautunut, hybridijärjestelmä
voidaan käynnistää seuraavalla tavalla.
Voit myös ottaa yhteyttä mihin tahansa valtuutettuun Toyota-jäl-
leenmyyjään tai -korjaamoon tai muuhun luotettavaan korjaa-
moon.
1
2
OM10538FI.book Page 626 Monday, January 23, 2017 11:23 AM

6278-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10538FI
8
Häiriön sattuessa

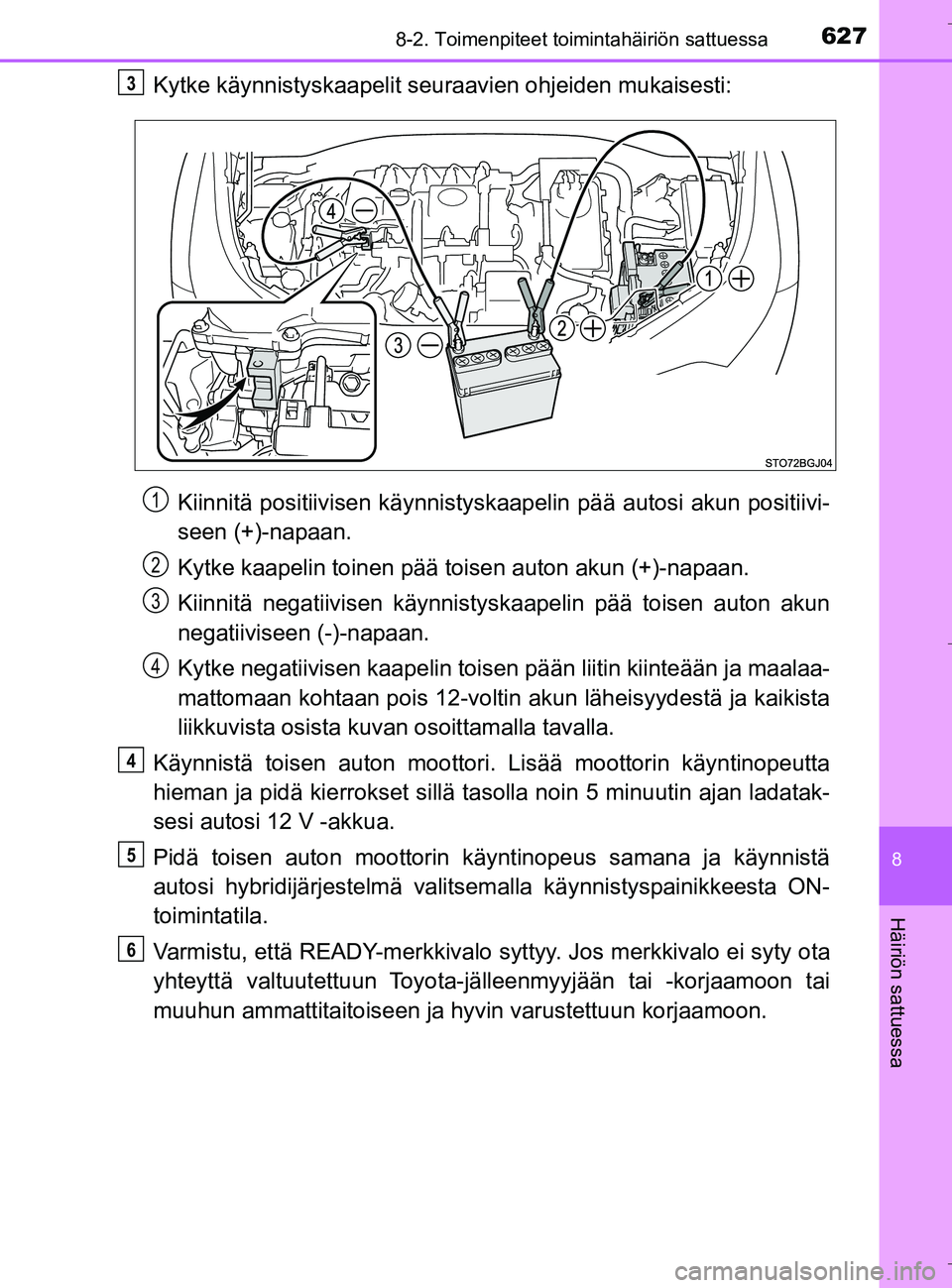

Kytke käynnistyskaapelit seuraavien ohjeiden mukaisesti:
Kiinnitä positiivisen kä ynnistyskaapelin pää autosi akun positiivi-
seen (+)-napaan.
Kytke kaapelin toinen pää toisen auton akun (+)-napaan.
Kiinnitä negatiivisen käynnistys kaapelin pää toisen auton akun
negatiiviseen (-)-napaan.
Kytke negatiivisen kaapelin toisen pään liitin kiinteään ja maalaa-
mattomaan kohtaan pois 12-voltin akun läheisyydestä ja kaikista
liikkuvista osista kuva n osoittamalla tavalla.
Käynnistä toisen auton moottori. Lisää moottorin käyntinopeutta
hieman ja pidä kierrokset sillä tasolla noin 5 minuutin ajan ladatak-
sesi autosi 12 V -akkua.
Pidä toisen auton moottorin käyntinopeus samana ja käynnistä
autosi hybridijärjestelmä valitsemalla käynnistyspainikkeesta ON-
toimintatila.
Varmistu, että READY-merkkivalo syttyy. Jos merkkivalo ei syty ota
yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.3
1
2
3
4
4
5
6
OM10538FI.book Page 627 Monday, January 23, 2017 11:23 AM

6288-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10538FI

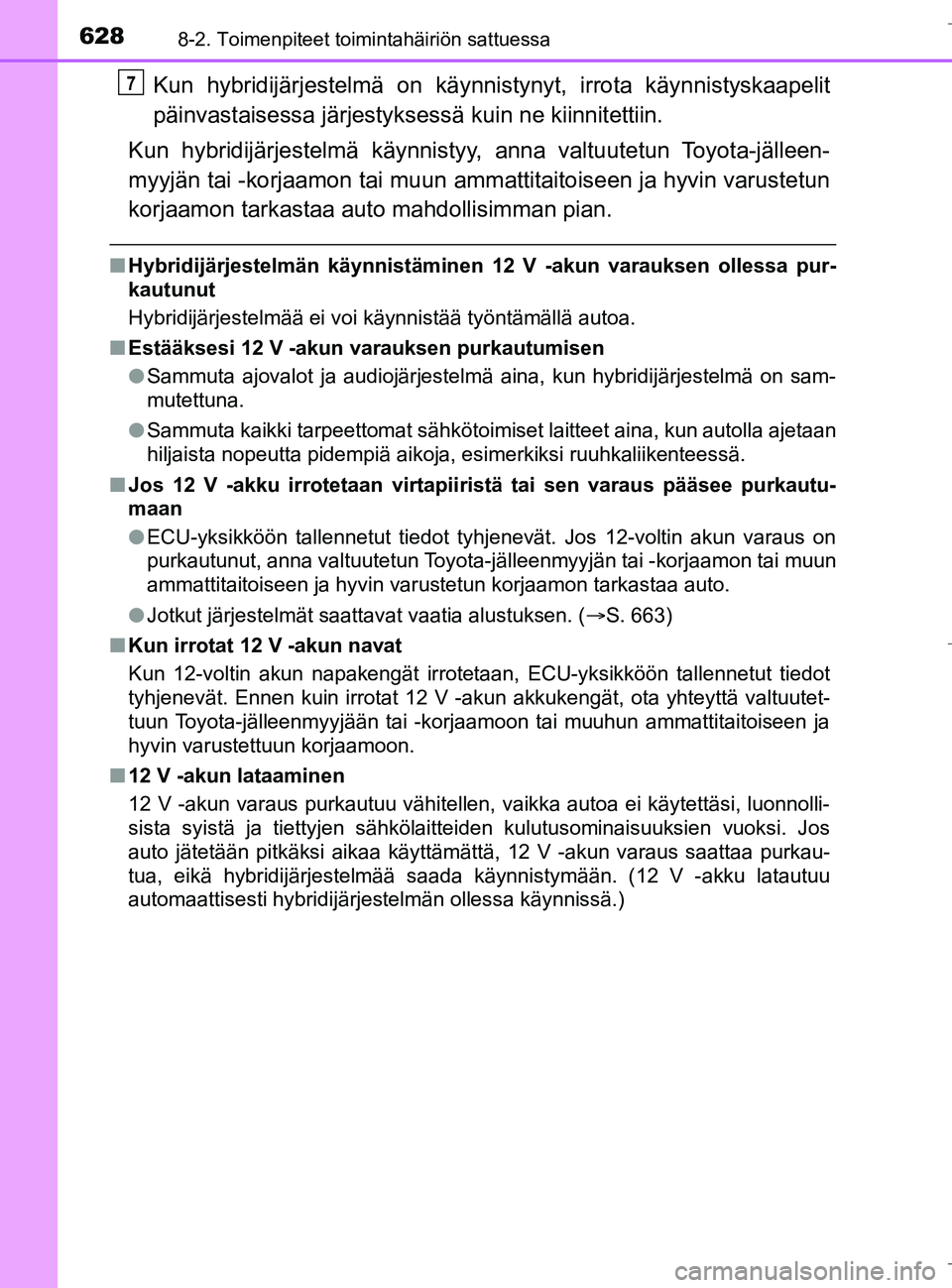

Kun hybridijärjestelmä on käynnistynyt, irrota käynnistyskaapelit
päinvastaisessa järjestyksessä kuin ne kiinnitettiin.
Kun hybridijärjestelmä käynnistyy, anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun ammattitaitoiseen ja hyvin varustetun
korjaamon tarkastaa auto mahdollisimman pian.
n Hybridijärjestelmän käynnistäminen 12 V -akun varauksen ollessa pur-
kautunut
Hybridijärjestelmää ei voi käynnistää työntämä\
llä autoa.
n Estääksesi 12 V -akun varauksen purkautumisen
lSammuta ajovalot ja audiojärjestelmä aina, kun hybridijärjestelmä on sam-
mutettuna.
l Sammuta kaikki tarpeettomat sähkötoimiset laitteet aina, kun autolla ajetaan
hiljaista nopeutta pidempiä aikoja, esimerkiksi ruuhkaliikenteessä.
n Jos 12 V -akku irrotetaan virtapii ristä tai sen varaus pääsee purkautu-
maan
l ECU-yksikköön tallennetut tiedot tyhjenevät. Jos 12-voltin akun varaus on
purkautunut, anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun
ammattitaitoiseen ja hyvin varustetun korjaamon tarkastaa auto.
l Jotkut järjestelmät saattavat vaatia alustuksen. ( S. 663)
n Kun irrotat 12 V -akun navat
Kun 12-voltin akun napakengät irrotetaan, ECU-yksikköön tallennetut tiedot
tyhjenevät. Ennen kuin irrotat 12 V -akun akkukengät, ota yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
n 12 V -akun lataaminen
12 V -akun varaus purkautuu vähitellen, vaikka autoa ei käytettäsi, luonnolli-
sista syistä ja tiettyjen sähkölaitteiden kulutusominaisuuksien vuoksi. Jos
auto jätetään pitkäksi aikaa käyttämättä, 12 V -\
akun varaus saattaa purkau-
tua, eikä hybridijärjestelmää saada käynnistymään. (12 V -akku latautuu
automaattisesti hybridijärjestelmän ollessa käynnissä.)
7
OM10538FI.book Page 628 Monday, January 23, 2017 11:23 AM

6298-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10538FI
8
Häiriön sattuessa

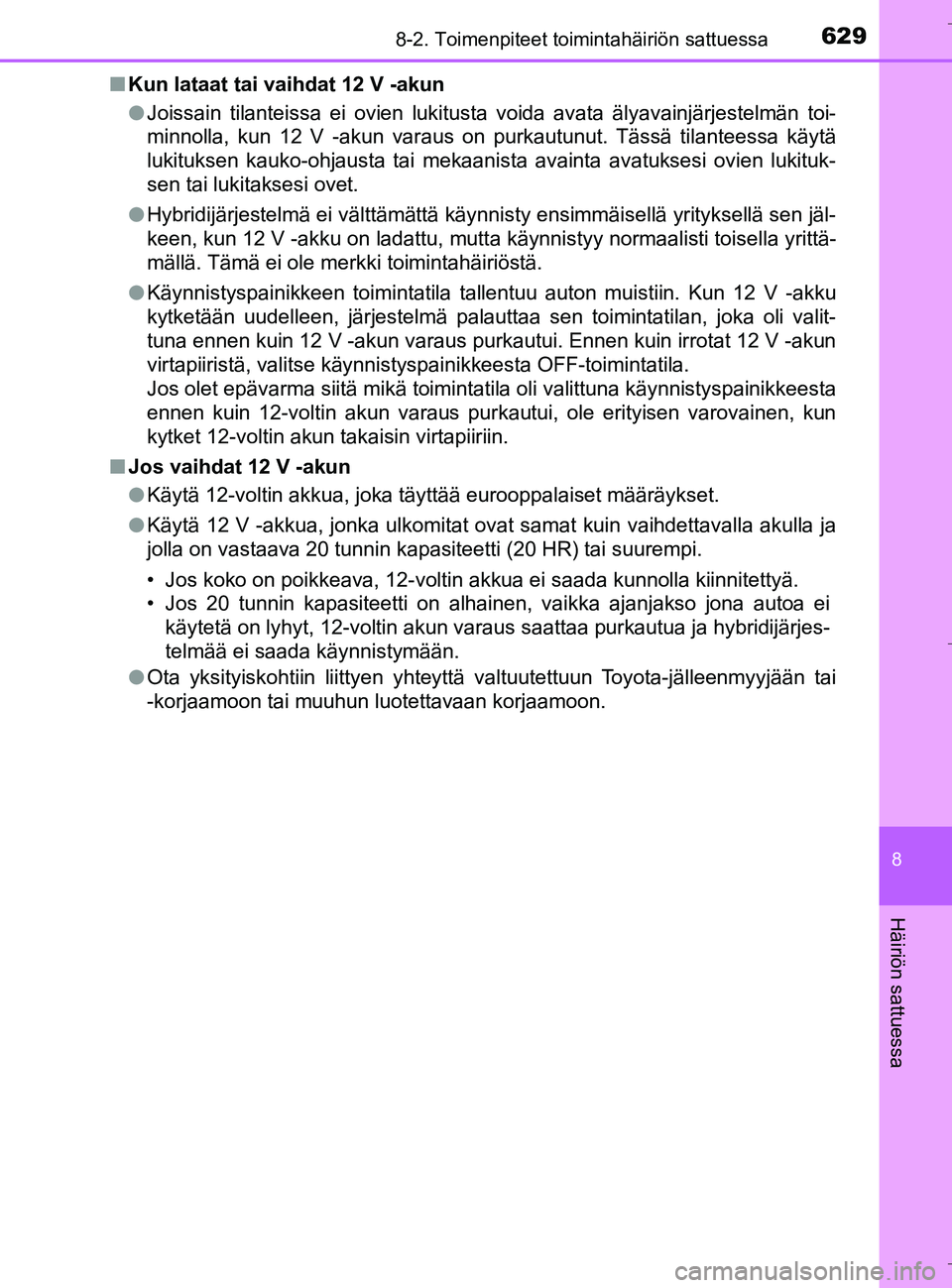

nKun lataat tai vaihdat 12 V -akun
lJoissain tilanteissa ei ovien lukitusta voida avata älyavainjärjestelmän toi-
minnolla, kun 12 V -akun varaus on purkautunut. Tässä tilanteessa käytä
lukituksen kauko-ohjausta tai mekaanista avainta avatuksesi ovien lukituk-
sen tai lukitaksesi ovet.
l Hybridijärjestelmä ei välttämättä käynnisty ensimmäisellä yrityksellä sen jäl-
keen, kun 12 V -akku on ladattu, mutta käynnistyy normaalisti toisella yrittä-
mällä. Tämä ei ole merkki toimintahäiriöstä.
l Käynnistyspainikkeen toimintatila tallentuu auton muistiin. Kun 12 V -akku
kytketään uudelleen, järjestelmä palauttaa sen toimintatilan, joka oli valit-
tuna ennen kuin 12 V -akun varaus purkautui. Ennen kuin irrotat 12 V -akun
virtapiiristä, valitse käynnistyspainikkeesta OFF-toimintatila.
Jos olet epävarma siitä mikä toimintatila oli valittuna käyn\
nistyspainikkeesta
ennen kuin 12-voltin akun varaus purkautui, ole erityisen varovainen, kun
kytket 12-voltin akun takaisin virtapiiriin.
n Jos vaihdat 12 V -akun
lKäytä 12-voltin akkua, joka täyttää eurooppalaiset määräykset.
l Käytä 12 V -akkua, jonka ulkomitat ovat samat kuin vaihdettavalla akulla ja
jolla on vastaava 20 tunnin kapasiteetti (20 HR) tai suurempi.
• Jos koko on poikkeava, 12-voltin akkua ei saada kunnolla kiinnitettyä.
• Jos 20 tunnin kapasiteetti on alhainen, vaikka ajanjakso jona autoa ei
käytetä on lyhyt, 12-voltin akun varaus saattaa purkautua ja hybridijärjes-
telmää ei saada käynnistymään.
l Ota yksityiskohtiin liittyen yhteyttä valtuutettuun Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun luotettavaan korjaamoon.
OM10538FI.book Page 629 Monday, January 23, 2017 11:23 AM

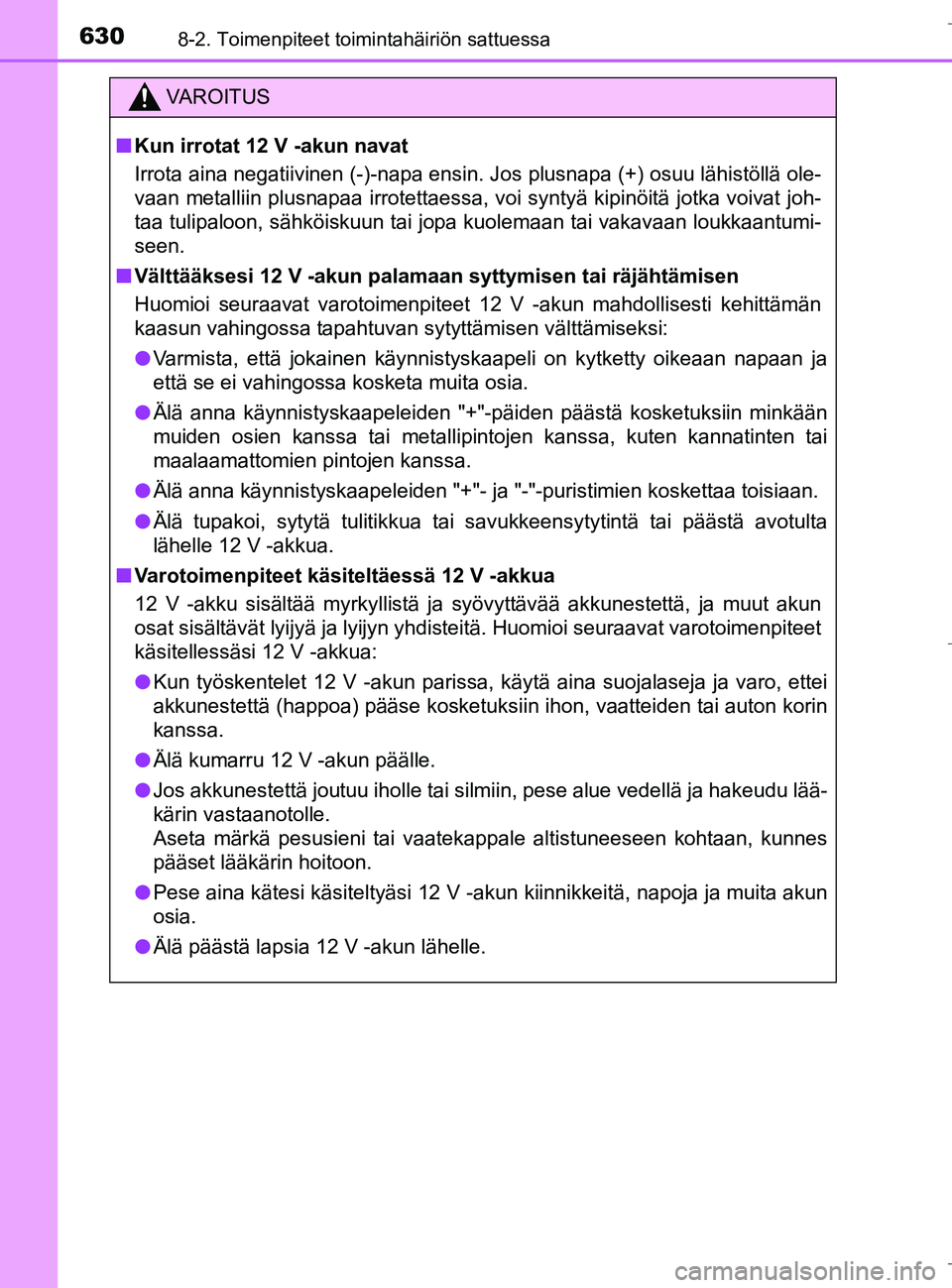

6308-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10538FI
VAROITUS
nKun irrotat 12 V -akun navat
Irrota aina negatiivinen (-)-napa ensin. Jos plusnapa (+) osuu lähistöllä ole-
vaan metalliin plusnapaa irrotettaessa, voi syntyä kipinöitä jotka voivat joh-
taa tulipaloon, sähköiskuun tai jopa kuolemaan tai vakavaan loukkaantumi-
seen.
n Välttääksesi 12 V -akun palamaan syttymisen tai räjähtä\
misen
Huomioi seuraavat varotoimenpiteet 12 V -akun mahdollisesti kehittämän
kaasun vahingossa tapahtuvan sytyttämisen välttämiseksi:
l Varmista, että jokainen käynnistyskaapeli on kytketty oikeaan napaan ja
että se ei vahingossa kosketa muita osia.
l Älä anna käynnistyskaapeleiden "+"-päiden päästä kosketuksiin minkään
muiden osien kanssa tai metallipintojen kanssa, kuten kannatinten tai
maalaamattomien pintojen kanssa.
l Älä anna käynnistyskaapeleiden "+"- ja "-"-puristimien koskettaa toisiaan.
l Älä tupakoi, sytytä tulitikkua tai savukkeensytytintä tai päästä avotulta
lähelle 12 V -akkua.
n Varotoimenpiteet käsiteltäessä 12 V -akkua
12 V -akku sisältää myrkyllistä ja syövyttävää akkunestettä, ja muut akun
osat sisältävät lyijyä ja lyijyn yhdisteitä. Huomioi seuraavat varotoimenpiteet
käsitellessäsi 12 V -akkua:
l Kun työskentelet 12 V -akun parissa, käytä aina suojalaseja ja varo, ettei
akkunestettä (happoa) pääse kosketuksiin ihon, vaatteiden tai auton korin
kanssa.
l Älä kumarru 12 V -akun päälle.
l Jos akkunestettä joutuu iholle tai silmiin, pese alue vedellä ja hakeudu lää-
kärin vastaanotolle.
Aseta märkä pesusieni tai vaatekappale altistuneeseen kohtaan, kunnes
pääset lääkärin hoitoon.
l Pese aina kätesi käsiteltyäsi 12 V -akun kiinnikkeitä, napoja ja muita akun
osia.
l Älä päästä lapsia 12 V -akun lähelle.
OM10538FI.book Page 630 Monday, January 23, 2017 11:23 AM
