TOYOTA C_HR HYBRID 2016 Omistajan Käsikirja (in Finnish)

6318-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10538FI
8
Häiriön sattuessa

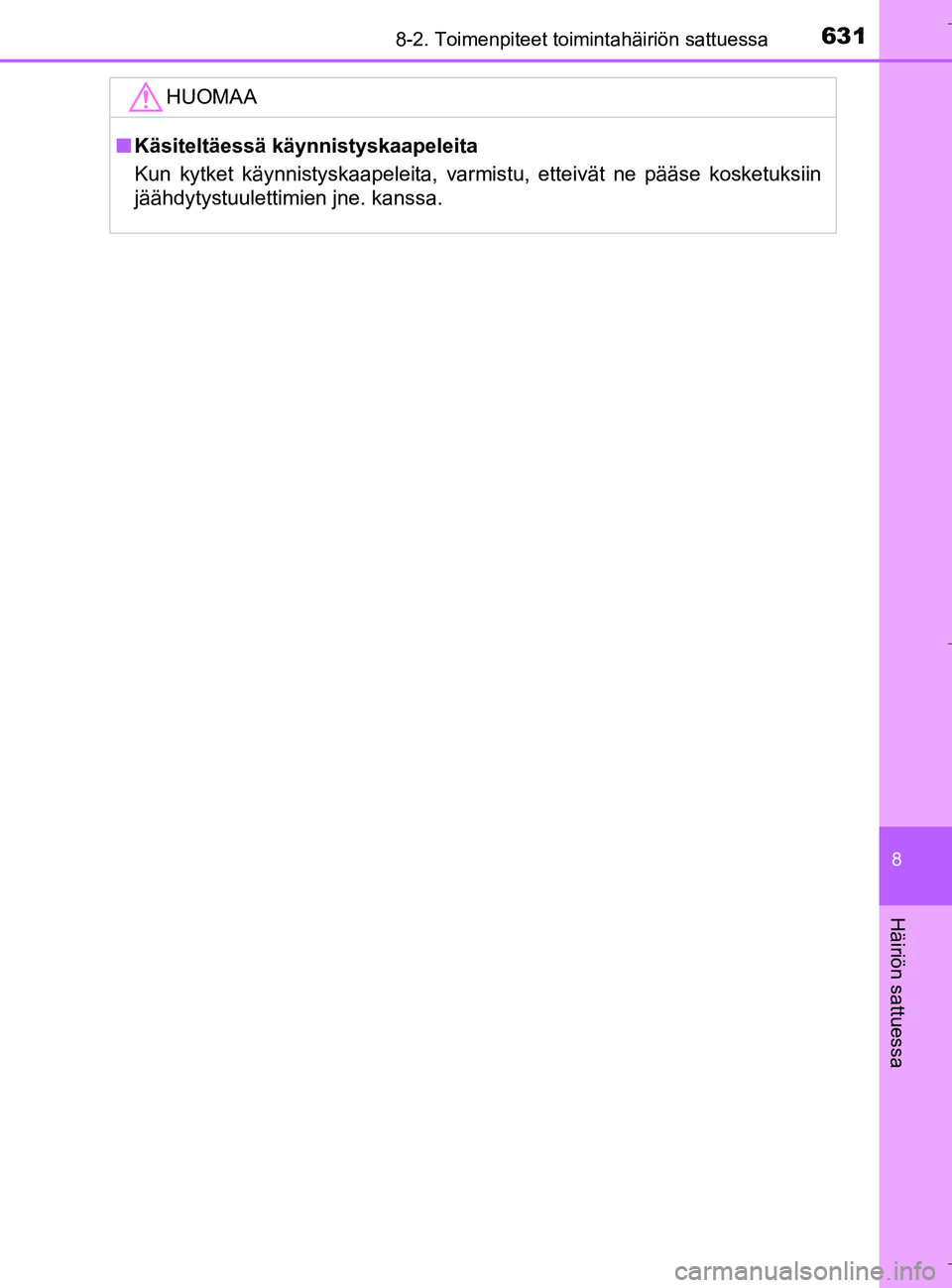

HUOMAA
nKäsiteltäessä käynnistyskaapeleita
Kun kytket käynnistyskaapeleita, varmistu, etteivät ne pääse kosketuksiin
jäähdytystuulettimien jne. kanssa.
OM10538FI.book Page 631 Monday, January 23, 2017 11:23 AM

6328-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10538FI

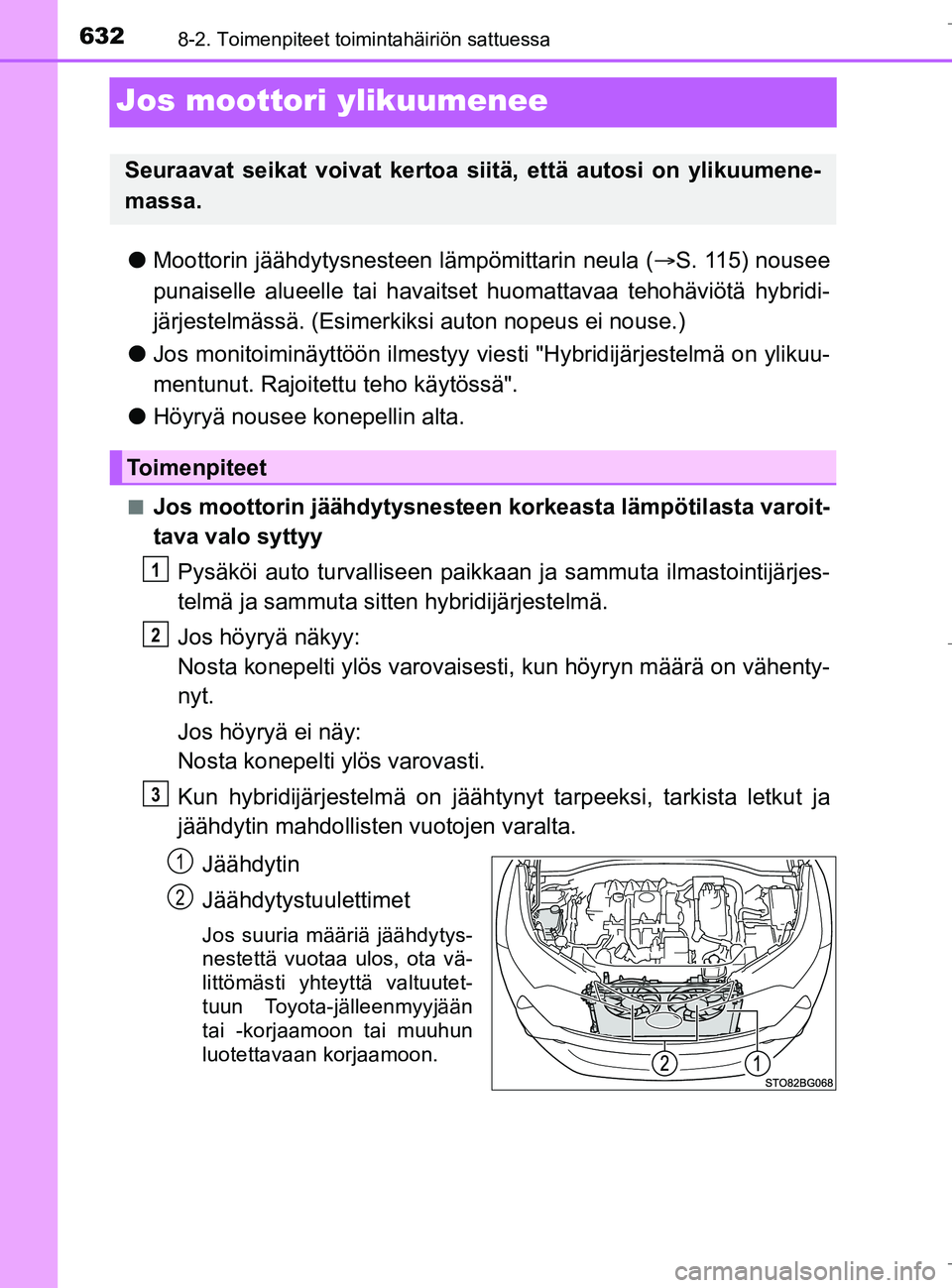

Jos moottori ylikuumenee
lMoottorin jäähdytysnesteen lämpömittarin neula (S. 115) nousee
punaiselle alueelle tai havaitset huomattavaa tehohäviötä hybridi-
järjestelmässä. (Esimerkiksi auton nopeus ei nouse.)
l Jos monitoiminäyttöön ilmestyy vies ti "Hybridijärjestelmä on ylikuu-
mentunut. Rajoitettu teho käytössä".
l Höyryä nousee konepellin alta.
nJos moottorin jäähdytysnesteen korkeasta lämpötilasta varoit-
tava valo syttyy
Pysäköi auto turvalliseen paikkaan ja sammuta ilmastointijärjes-
telmä ja sammuta sitten hybridijärjestelmä.
Jos höyryä näkyy:
Nosta konepelti ylös varovaises ti, kun höyryn määrä on vähenty-
nyt.
Jos höyryä ei näy:
Nosta konepelti ylös varovasti.
Kun hybridijärjestelmä on jäähtynyt tarpeeksi, tarkista letkut ja
jäähdytin mahdollisten vuotojen varalta.
Jäähdytin
Jäähdytystuulettimet
Jos suuria määriä jäähdytys-
nestettä vuotaa ulos, ota vä-
littömästi yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään
tai -korjaamoon tai muuhun
luotettavaan korjaamoon.
Seuraavat seikat voivat kertoa siitä, että autosi on ylikuumene-
massa.
To i m e n p i t e e t
1
2
3
1
2
OM10538FI.book Page 632 Monday, January 23, 2017 11:23 AM

6338-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10538FI
8
Häiriön sattuessa

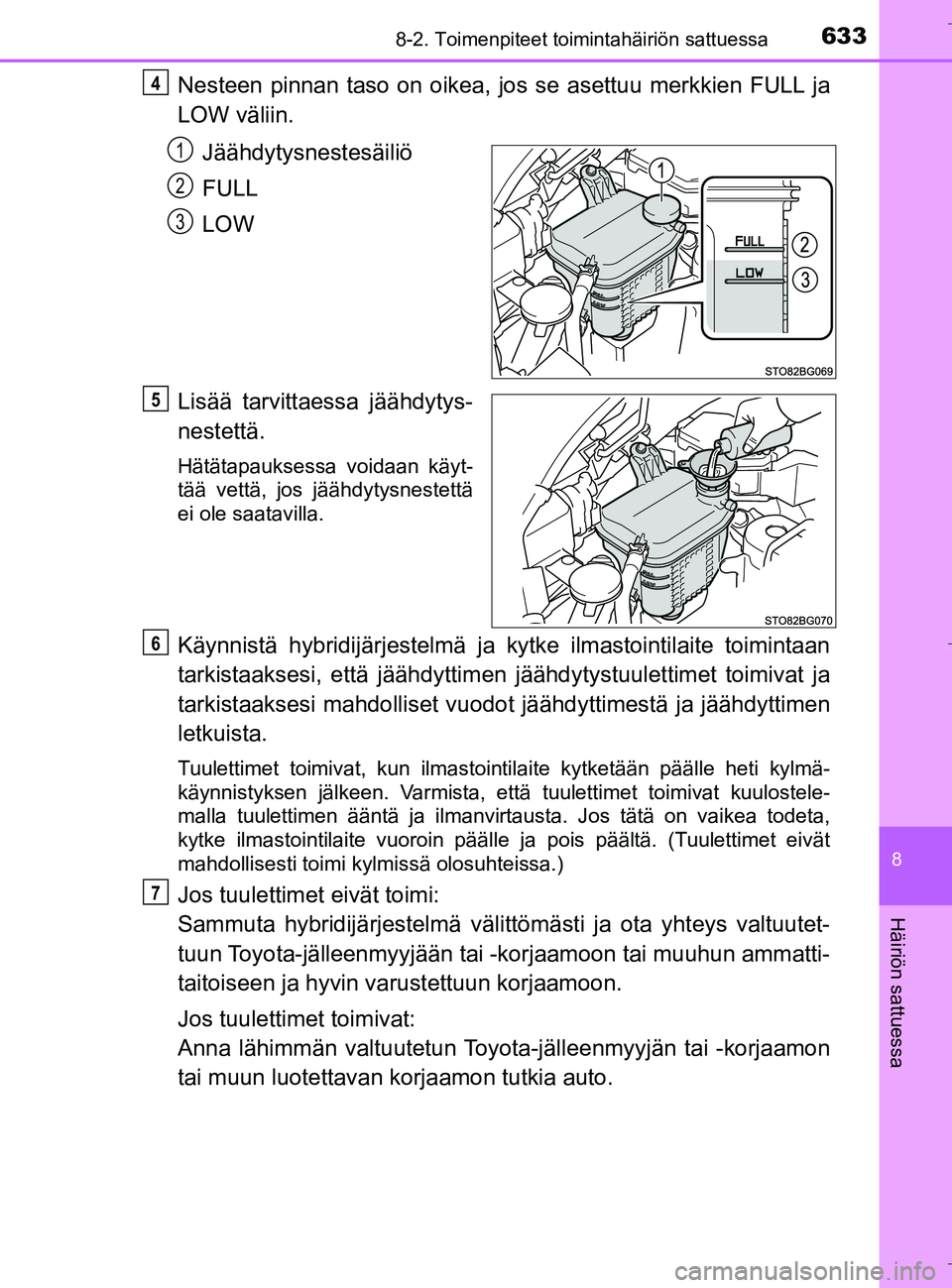

Nesteen pinnan taso on oikea, jos se asettuu merkkien FULL ja
LOW väliin.
Jäähdytysnestesäiliö
FULL
LOW
Lisää tarvittaessa jäähdytys-
nestettä.
Hätätapauksessa voidaan käyt-
tää vettä, jos jäähdytysnestettä
ei ole saatavilla.
Käynnistä hybridijärjestelmä ja kytke ilmastointilaite toimintaan
tarkistaaksesi, että jäähdyttimen jäähdytystuulettimet toimivat ja
tarkistaaksesi mahdollis et vuodot jäähdyttimestä ja jäähdyttimen
letkuista.
Tuulettimet toimivat, kun ilmastointilaite kytketään päälle h\
eti kylmä-
käynnistyksen jälkeen. Varmista, että tuulettimet toimivat kuulostele-
malla tuulettimen ääntä ja ilmanvirtausta. Jos tätä on vaikea todeta,
kytke ilmastointilaite vuoroin päälle ja pois päältä. (Tuulettimet eivät
mahdollisesti toimi kylmissä olosuhteissa.)
Jos tuulettimet eivät toimi:
Sammuta hybridijärjestelmä välittö mästi ja ota yhteys valtuutet-
tuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammatti-
taitoiseen ja hyvin varustettuun korjaamoon.
Jos tuulettimet toimivat:
Anna lähimmän valtuutetun Toyota -jälleenmyyjän tai -korjaamon
tai muun luotettavan korjaamon tutkia auto.
4
1
2
3
5
6
7
OM10538FI.book Page 633 Monday, January 23, 2017 11:23 AM

6348-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10538FIn

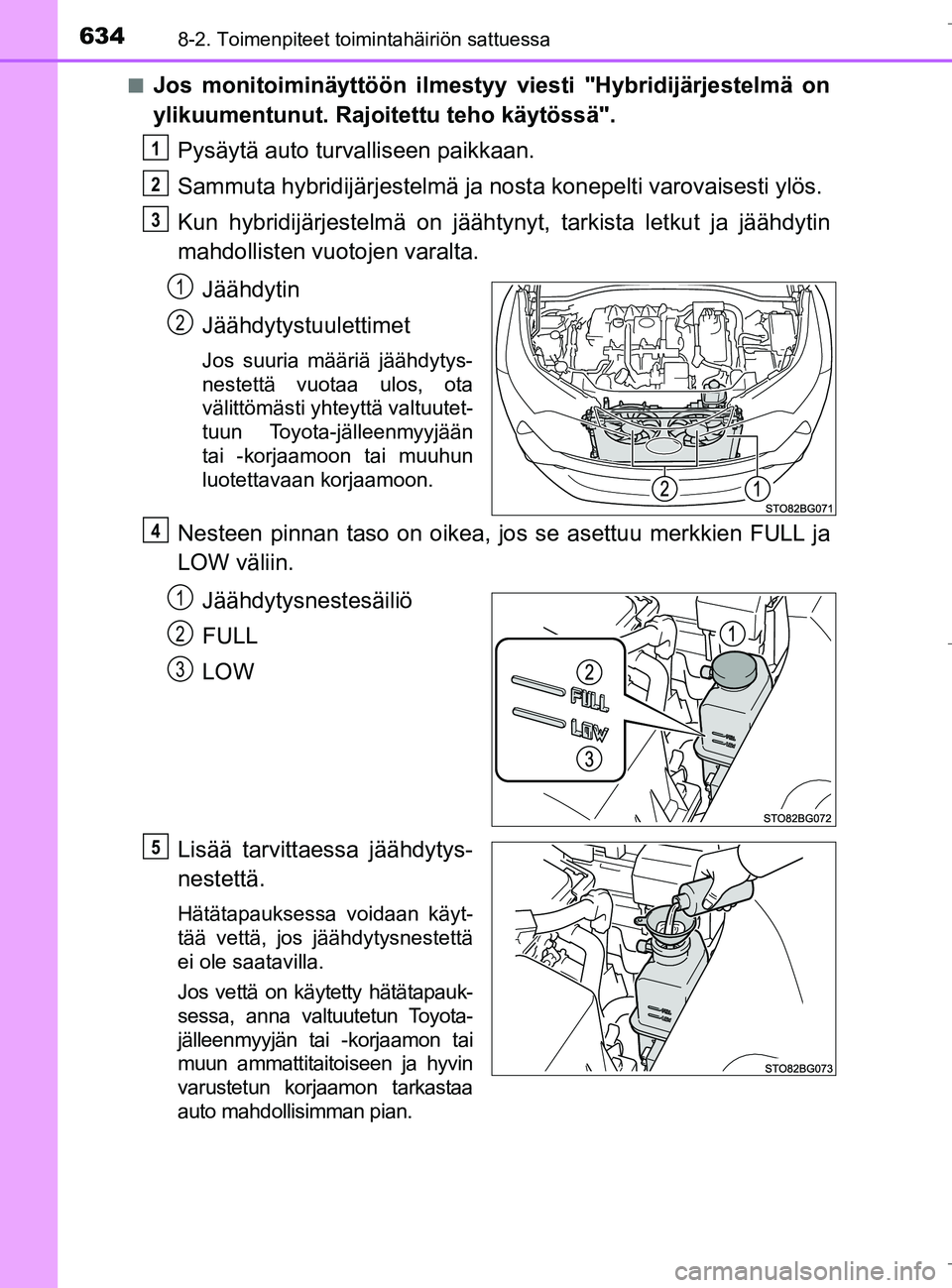

Jos monitoiminäyttöön ilmestyy
viesti "Hybridijärjestelmä on
ylikuumentunut. Rajoitettu teho käytössä".
Pysäytä auto turvalliseen paikkaan.
Sammuta hybridijärjestelmä ja nost a konepelti varovaisesti ylös.
Kun hybridijärjestelmä on jäähtynyt, tarkista letkut ja jäähdytin
mahdollisten vuotojen varalta.
Jäähdytin
Jäähdytystuulettimet
Jos suuria määriä jäähdytys-
nestettä vuotaa ulos, ota
välittömästi yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään
tai -korjaamoon tai muuhun
luotettavaan korjaamoon.
Nesteen pinnan taso on oikea, jo s se asettuu merkkien FULL ja
LOW väliin.
Jäähdytysnestesäiliö
FULL
LOW
Lisää tarvittaessa jäähdytys-
nestettä.
Hätätapauksessa voidaan käyt-
tää vettä, jos jäähdytysnestettä
ei ole saatavilla.
Jos vettä on käytetty hätätapauk-
sessa, anna valtuutetun Toyota-
jälleenmyyjän tai -korjaamon tai
muun ammattitaitoiseen ja hyvin
varustetun korjaamon tarkastaa
auto mahdollisimman pian.
1
2
3
1
2
4
1
2
3
5
OM10538FI.book Page 634 Monday, January 23, 2017 11:23 AM

6358-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10538FI
8
Häiriön sattuessa

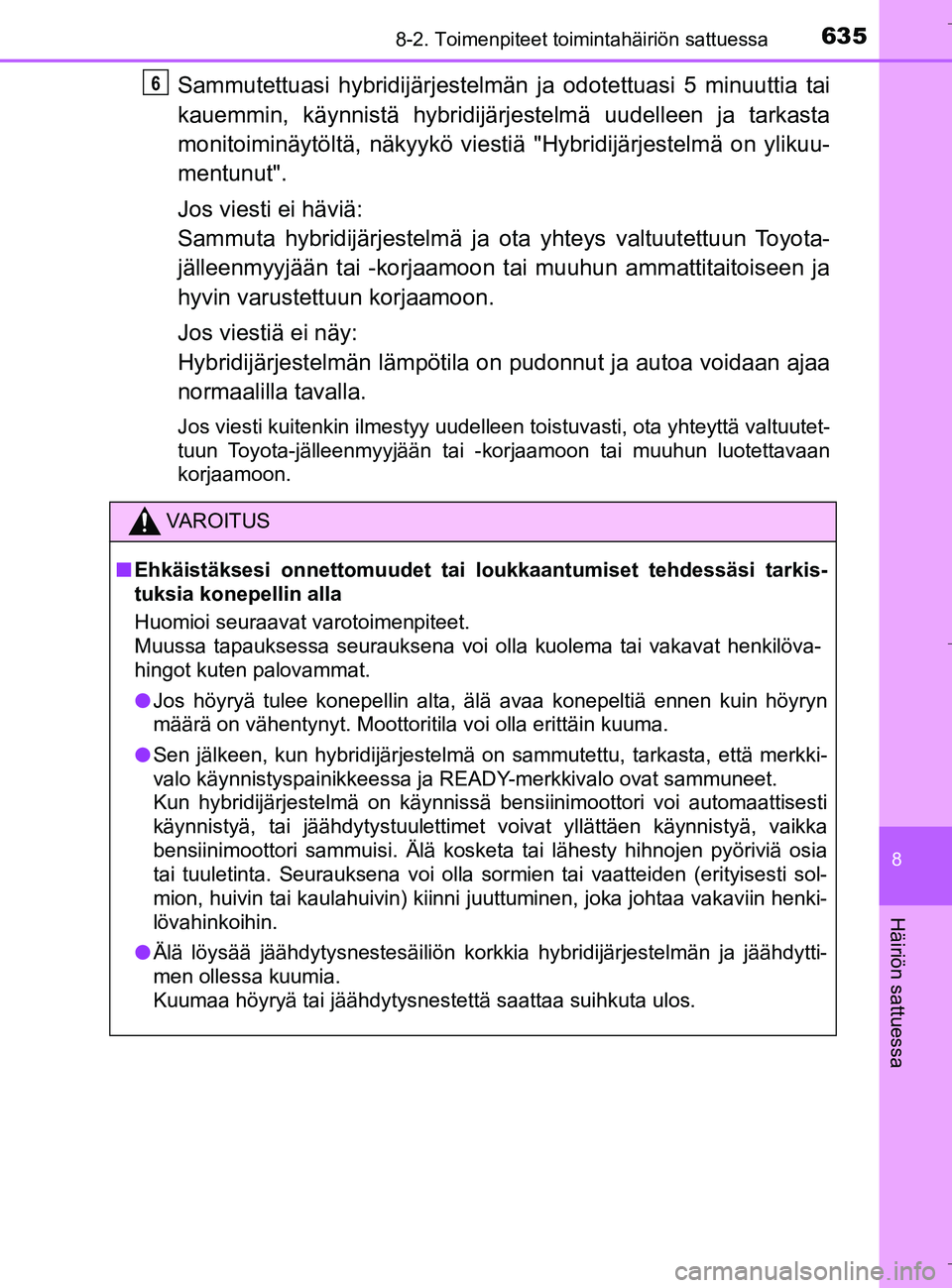

Sammutettuasi hybridijärjestelmän ja odotettuasi 5 minuuttia tai
kauemmin, käynnistä hybridijärj estelmä uudelleen ja tarkasta
monitoiminäytöltä, näkyykö viesti ä "Hybridijärjestelmä on ylikuu-
mentunut".
Jos viesti ei häviä:
Sammuta hybridijärjeste lmä ja ota yhteys valtuutettuun Toyota-
jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
Jos viestiä ei näy:
Hybridijärjestelmän lämpötila on pudonnut ja autoa voidaan ajaa
normaalilla tavalla.
Jos viesti kuitenkin ilmestyy uudelleen toistuvasti, ota yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun luotettavaan
korjaamoon.
VAROITUS
n Ehkäistäksesi onnettomuudet tai loukkaantumiset tehdessäsi tarkis-
tuksia konepellin alla
Huomioi seuraavat varotoimenpiteet.
Muussa tapauksessa seurauksena voi olla kuolema tai vakavat henkilöva-
hingot kuten palovammat.
l Jos höyryä tulee konepellin alta, älä avaa konepeltiä ennen kuin höyryn
määrä on vähentynyt. Moottoritila voi olla erittäin kuuma.
l Sen jälkeen, kun hybridijärjestelmä on sammutettu, tarkasta, että merkki-
valo käynnistyspainikkeessa ja READY-merkkivalo ovat sammuneet.
Kun hybridijärjestelmä on käynnissä bensiinimoottori voi automaattisesti
käynnistyä, tai jäähdytystuulettimet voivat yllättäen käynnistyä, vaikka
bensiinimoottori sammuisi. Älä kosketa tai lähesty hihnojen pyöriviä osia
tai tuuletinta. Seurauksena voi olla sormien tai vaatteiden (erityisesti sol-
mion, huivin tai kaulahuivin) kiinni juuttuminen, joka johtaa vakaviin henki-
lövahinkoihin.
l Älä löysää jäähdytysnestesäiliön korkkia hybridijärjestelmän ja jäähdytti-
men ollessa kuumia.
Kuumaa höyryä tai jäähdytysnestettä saattaa suihkuta ulos\
.
6
OM10538FI.book Page 635 Monday, January 23, 2017 11:23 AM

6368-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10538FI

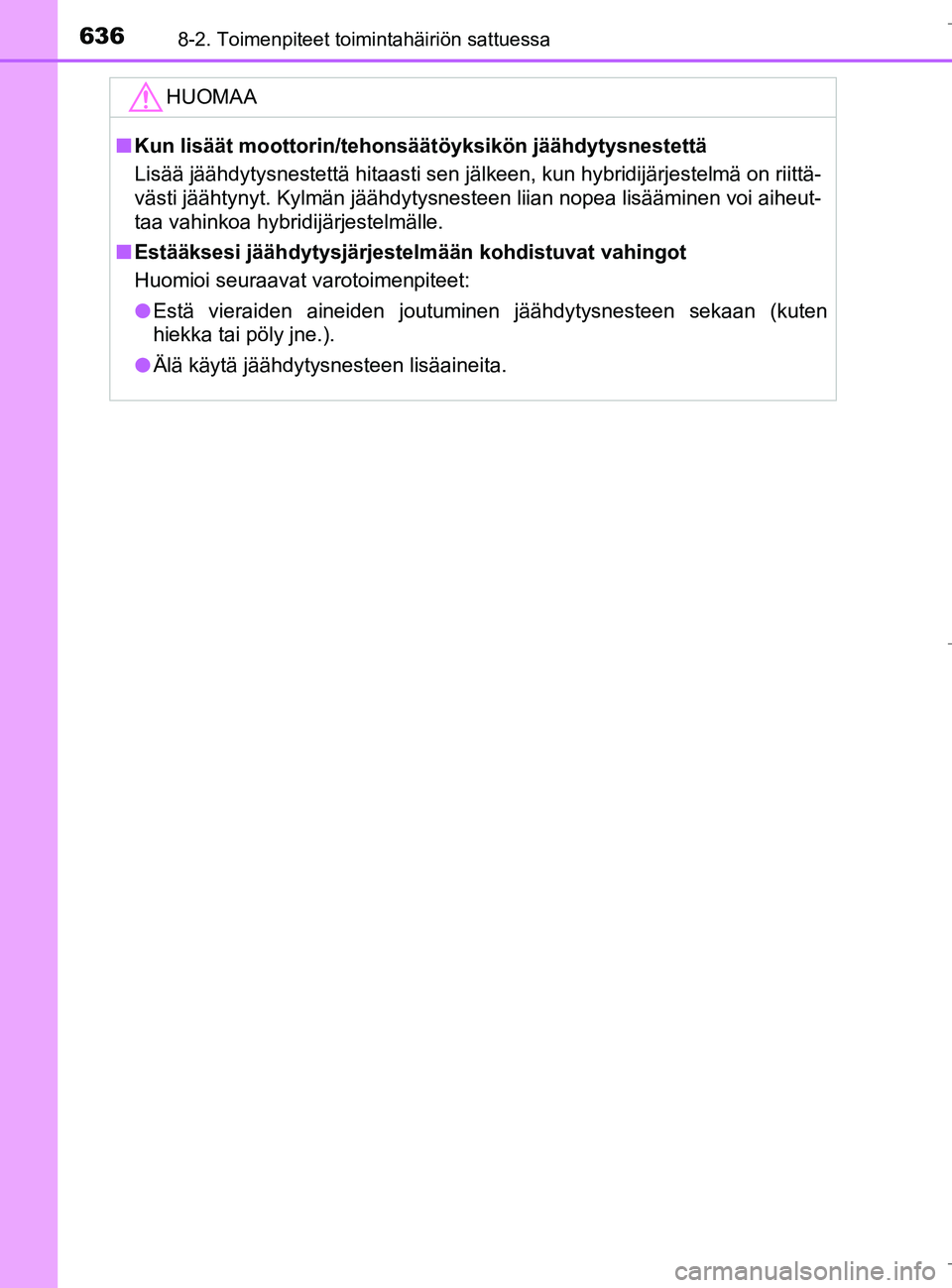

HUOMAA
nKun lisäät moottori n/tehonsäätöyksikön jäähdytysnestettä
Lisää jäähdytysnestettä hitaasti sen jälkeen, kun hybridijärjestelmä on riittä-
västi jäähtynyt. Kylmän jäähdytysnesteen liian nopea lisääminen voi aiheut-
taa vahinkoa hybridijärjestelmälle.
n Estääksesi jäähdytysjärjestelmään kohdistuvat vahingot
Huomioi seuraavat varotoimenpiteet:
l Estä vieraiden aineiden joutuminen jäähdytysnesteen sekaan (ku\
ten
hiekka tai pöly jne.).
l Älä käytä jäähdytysnesteen lisäaineita.
OM10538FI.book Page 636 Monday, January 23, 2017 11:23 AM

6378-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10538FI
8
Häiriön sattuessa

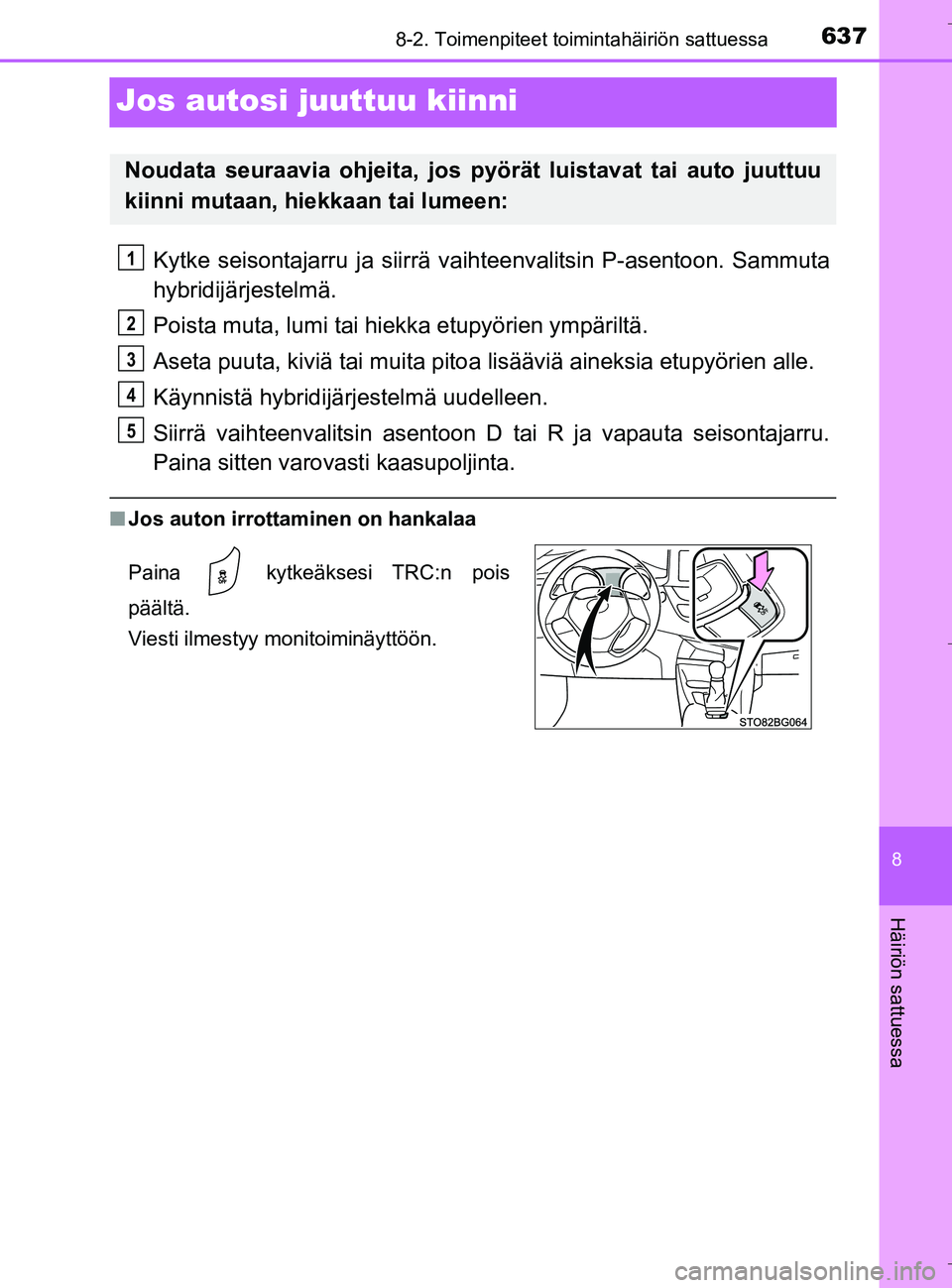

Jos autosi juuttuu kiinni
Kytke seisontajarru ja siirrä vaihteenvalitsin P-asentoon. Sammuta
hybridijärjestelmä.
Poista muta, lumi tai hiekka etupyörien ympäriltä.
Aseta puuta, kiviä tai muita pitoa lisääviä aineksia etupyörien alle.
Käynnistä hybridijärjestelmä uudelleen.
Siirrä vaihteenvalitsin asentoon D tai R ja vapauta seisontajarru.
Paina sitten varova sti kaasupoljinta.
nJos auton irrottaminen on hankalaa
Noudata seuraavia ohjeita, jos pyörät luistavat tai auto juuttuu
kiinni mutaan, hiekkaan tai lumeen:
Paina kytkeäksesi TRC:n pois
päältä.
Viesti ilmestyy monitoiminäyttöön.
1
2
3
4
5
OM10538FI.book Page 637 Monday, January 23, 2017 11:23 AM

6388-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10538FI

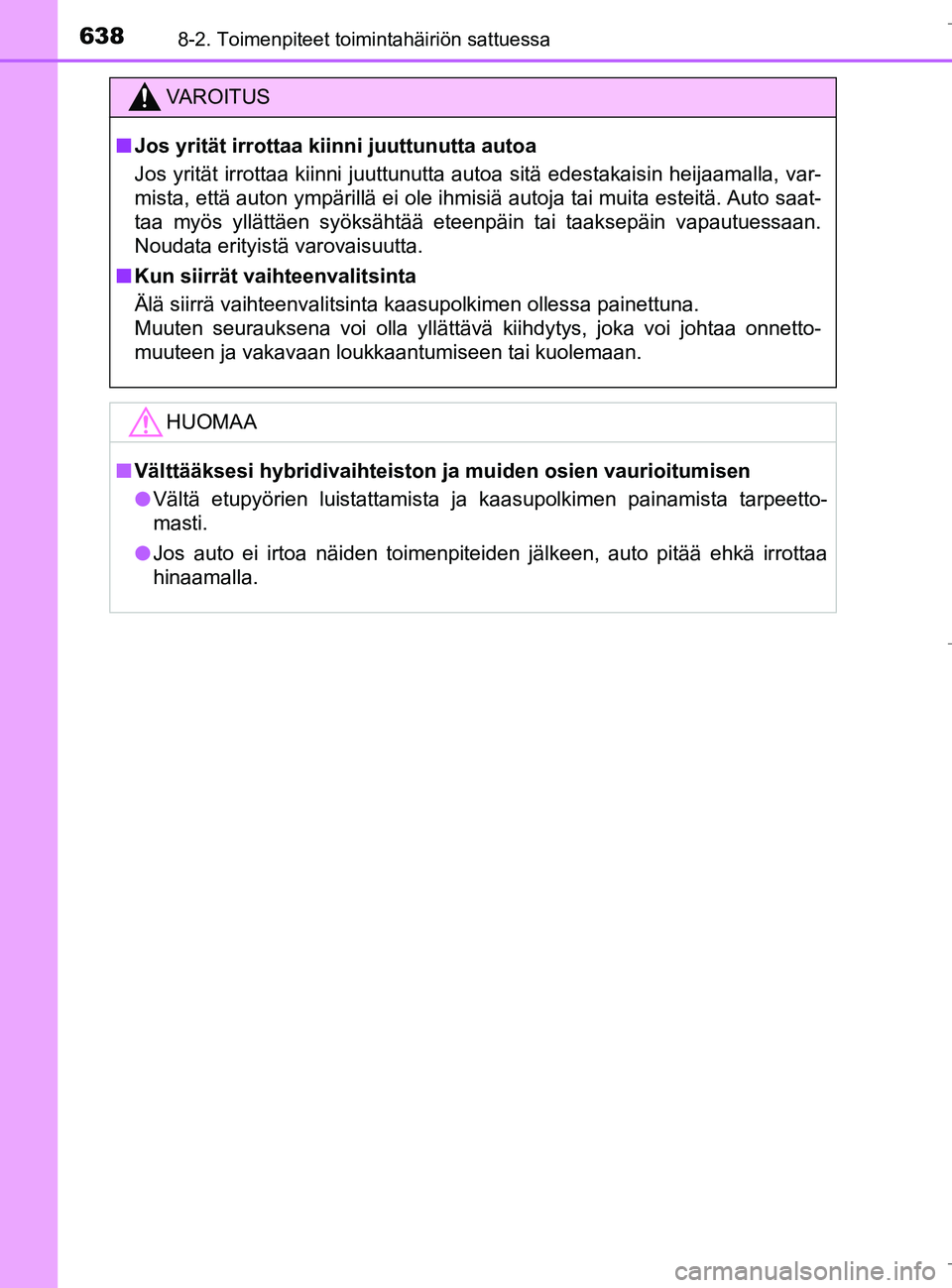

VAROITUS
nJos yrität irrottaa kiin ni juuttunutta autoa
Jos yrität irrottaa kiinni juuttunutta autoa sitä edestakaisin heijaamalla, var-
mista, että auton ympärillä ei ole ihmisiä autoja tai muita esteitä. Auto saat-
taa myös yllättäen syöksähtää eteenpäin tai taaksepäin vapautuessaan.
Noudata erityistä varovaisuutta.
n Kun siirrät vaihteenvalitsinta
Älä siirrä vaihteenvalitsinta kaasupolkimen ollessa painettuna.\

Muuten seurauksena voi olla yllättävä kiihdytys, joka voi johtaa onnetto-
muuteen ja vakavaan loukkaantumiseen tai kuolemaan.
HUOMAA
nVälttääksesi hybridivaihteiston ja muiden osien vaurioitumisen
l Vältä etupyörien luistattamista ja kaasupolkimen painamista tarpeetto-
masti.
l Jos auto ei irtoa näiden toimenpiteiden jälkeen, auto pitää ehkä irrottaa
hinaamalla.
OM10538FI.book Page 638 Monday, January 23, 2017 11:23 AM

639

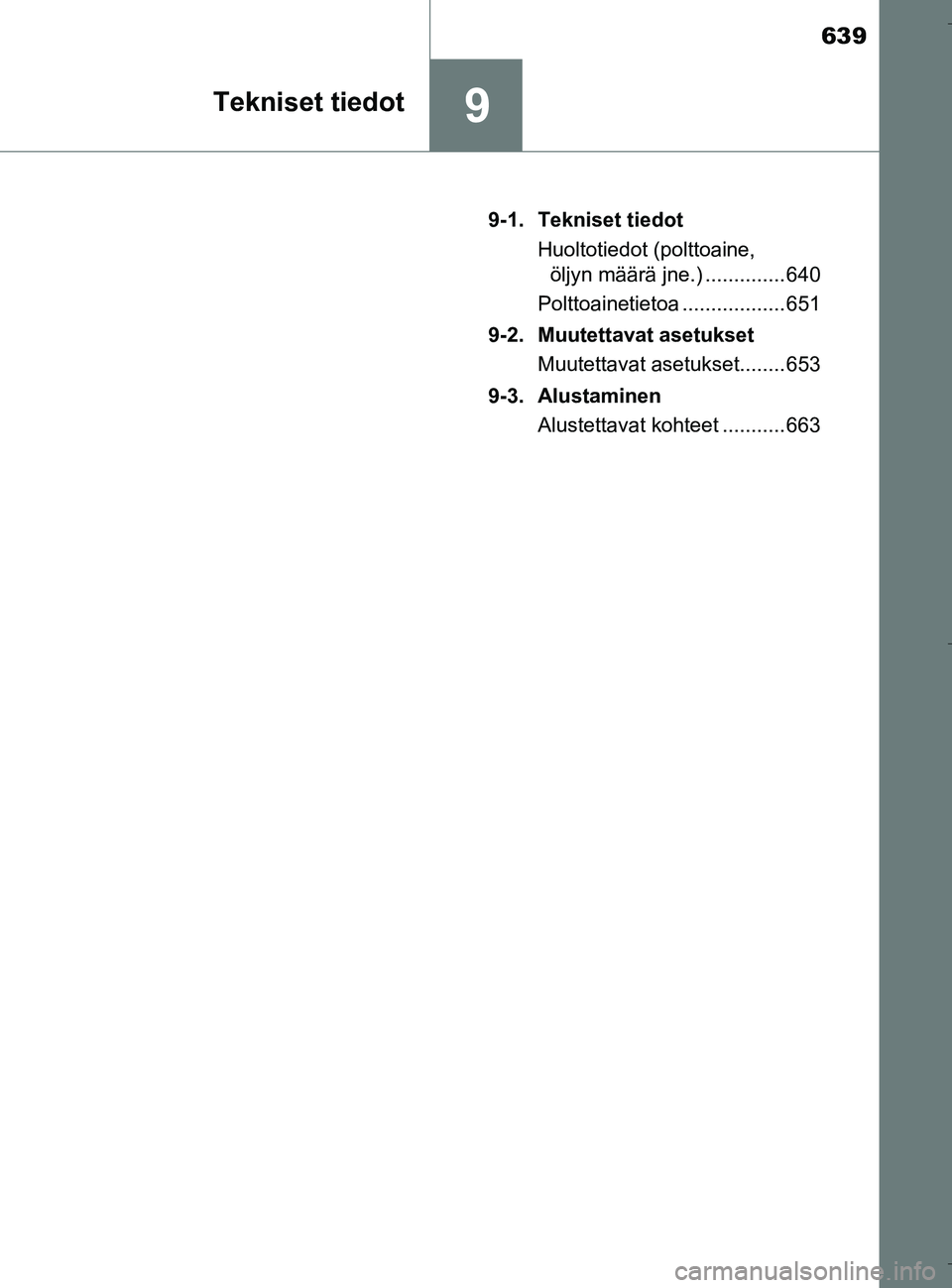

9Tekniset tiedot
C-HR_HV_OM_Europe_OM10538FI9-1. Tekniset tiedot
Huoltotiedot (polttoaine, öljyn määrä jne.) .............. 640
Polttoainetietoa .................. 651
9-2. Muutettavat asetukset Muutettavat asetukset........ 653
9-3. Alustaminen Alustettavat kohteet ........... 663
OM10538FI.book Page 639 Monday, January 23, 2017 11:23 AM

6409-1. Tekniset tiedot
C-HR_HV_OM_Europe_OM10538FI

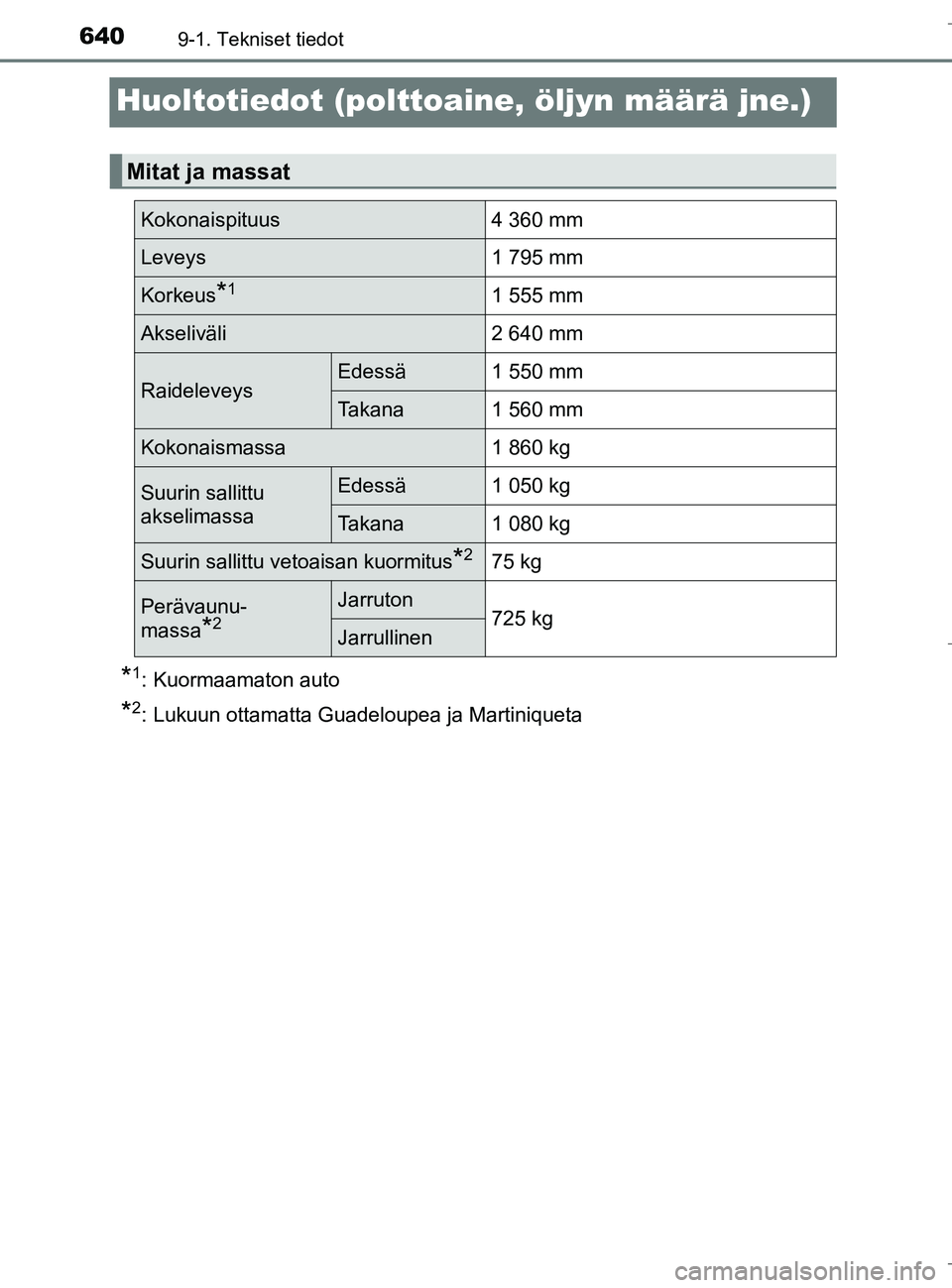

Huoltotiedot (polttoaine, öljyn määrä jne.)
*1: Kuormaamaton auto
*2: Lukuun ottamatta Guadeloupea ja Martiniqueta
Mitat ja massat
Kokonaispituus4 360 mm
Leveys1 795 mm
Korkeus*11 555 mm
Akseliväli2 640 mm
RaideleveysEdessä1 550 mm
Takana1 560 mm
Kokonaismassa1 860 kg
Suurin sallittu
akselimassaEdessä1 050 kg
Takana1 080 kg
Suurin sallittu vetoaisan kuormitus*275 kg
Perävaunu-
massa
*2
Jarruton725 kgJarrullinen
