TOYOTA C_HR HYBRID 2017 Brugsanvisning (in Danish)

5717-3. Gør-det-selv vedligeholdelse
C-HR_HV_OM_Europe_OM10538DK
7
Vedligeholdelse og pleje
nTågeforlygter (hvis monteret på pæretype)
Fjern skruen og klemmen og
fjern bundpladen delvist.
Træk stikket ud, mens du
trykker på udløseren.
Drej pærens sokkel mod
uret, og tag den af.
1
2
3
OM10538DK.book Page 571 Thursd ay, December 22, 2016 11:23 AM

5727-3. Gør-det-selv vedligeholdelse
C-HR_HV_OM_Europe_OM10538DK
Montér en ny pære.
Ret de 3 flige på pæren ind efter
monteringsåbningen, og sæt
den i. Drej pæresoklen med
uret, så den sidder sikkert.
Sæt stikket i igen.
Ryk forsigtigt i pæresoklen for at
kontrollere, at den ikke er løs,
tænd for tågeforlygten én gang,
og kontrollér visuelt, at der ikke
siver lys ud gennem montering-
såbningen.
Sæt bundpladen på plads
igen, og sæt klemmen på.
Kontrollér, at kofangerbeklæd-
ningen sidder fast på indersiden
af kofangeren.
4
5
6
OM10538DK.book Page 572 Thursday, December 22, 2016 11:23 AM

5737-3. Gør-det-selv vedligeholdelse
C-HR_HV_OM_Europe_OM10538DK
7
Vedligeholdelse og pleje
nBlinklys for (pæretype)Drej pærens sokkel mod
uret.
Tag pæren ud.
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
1
2
3
OM10538DK.book Page 573 Thursd ay, December 22, 2016 11:23 AM

5747-3. Gør-det-selv vedligeholdelse
C-HR_HV_OM_Europe_OM10538DKn
Blinklys bag (pæretype)
Ã…bn bagklappen, og fjern
afdækningen.
Sæt et stykke tape på skrue-
trækkeren for at forebygge ska-
der på bilen.
Fjern de 2 skruer, og træk
lygteenheden mod bilens
bagende for at afmontere
den.
Drej pærens sokkel mod
uret.
Tag pæren ud.
Udfør og i modsat rækkefølge, når du monterer pæren.
1
2
3
4
534
OM10538DK.book Page 574 Thursd ay, December 22, 2016 11:23 AM

5757-3. Gør-det-selv vedligeholdelse
C-HR_HV_OM_Europe_OM10538DK
7
Vedligeholdelse og pleje
Montér lygteenheden.
Føringerne ( ) og stifterne ( )
på lampen skal flugte med mon-
teringsåbningen, når pæren
monteres.
Montér de 2 skruer.
Sæt afdækningen på.
6
12
7
8
OM10538DK.book Page 575 Thursday, December 22, 2016 11:23 AM

5767-3. Gør-det-selv vedligeholdelse
C-HR_HV_OM_Europe_OM10538DKn
Baklygter (pæretype)
Ã…bn bagklappen, og fjern
afdækningen.
Sæt et stykke tape på skrue-
trækkeren for at forebygge ska-
der på bilen.
Drej pærens sokkel mod
uret.
Tag pæren ud.
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
1
2
3
4
OM10538DK.book Page 576 Thursd ay, December 22, 2016 11:23 AM

5777-3. Gør-det-selv vedligeholdelse
C-HR_HV_OM_Europe_OM10538DK
7
Vedligeholdelse og pleje
nNummerpladelysÃ…bn bagklappen, og fjern
afdækningen.
Sæt et stykke tape på skrue-
trækkeren for at forebygge ska-
der på bilen.
Drej pærens sokkel mod
uret.
Tag pæren ud.
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
1
2
3
4
OM10538DK.book Page 577 Thursd ay, December 22, 2016 11:23 AM

5787-3. Gør-det-selv vedligeholdelse
C-HR_HV_OM_Europe_OM10538DKn

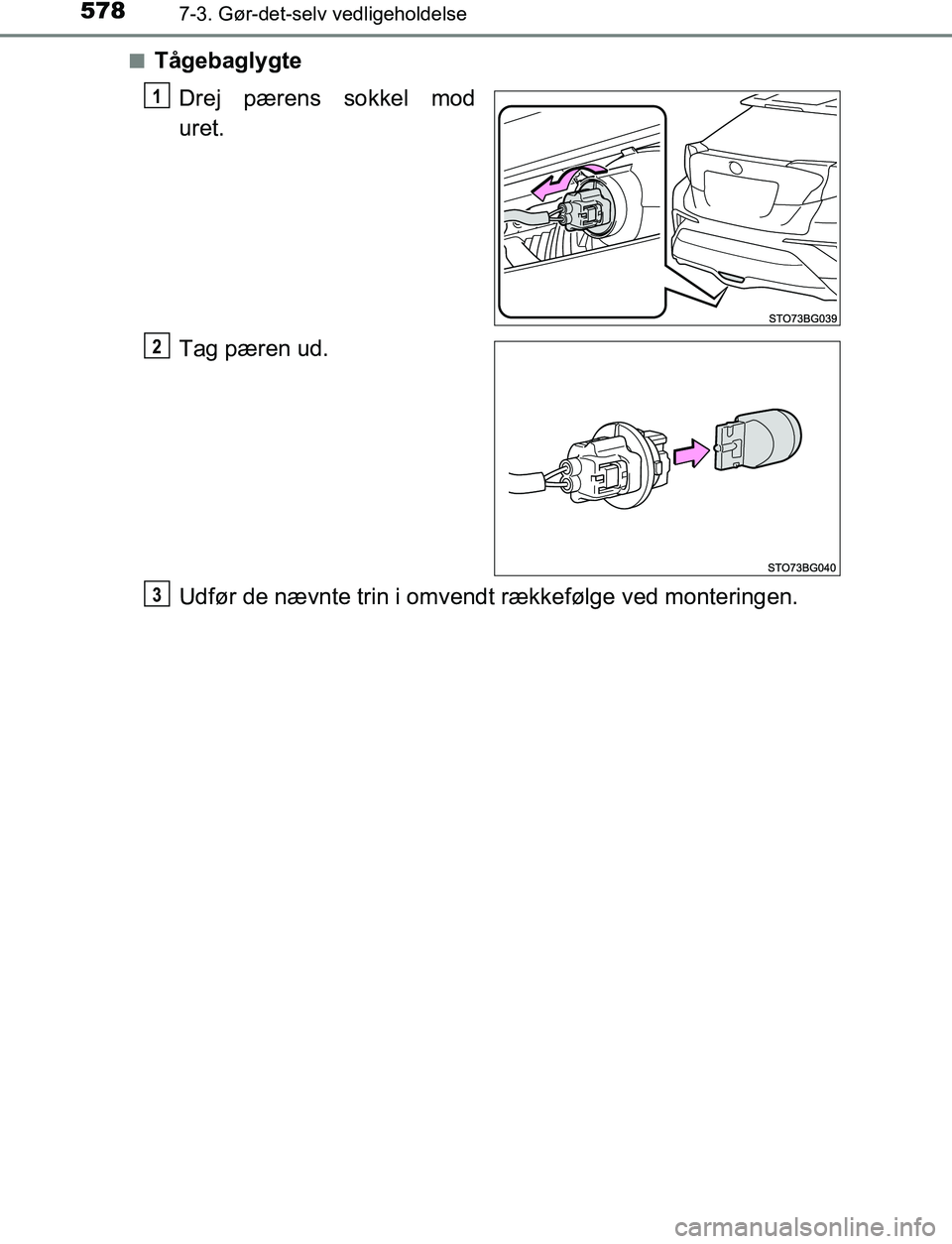

TÃ¥gebaglygte
Drej pærens sokkel mod
uret.
Tag pæren ud.
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
1
2
3
OM10538DK.book Page 578 Thursd ay, December 22, 2016 11:23 AM

5797-3. Gør-det-selv vedligeholdelse
C-HR_HV_OM_Europe_OM10538DK
7
Vedligeholdelse og pleje
nSideblinklysBrug en flad skruetrækker til
at løsne griberen til afdæk-
ningen på sidespejlet.
Sæt et stykke tape på skrue-
trækkeren for at forebygge ska-
der på bilen.
Løsn griberne på afdæknin-
gen hele vejen.
Løs griberen nederst på
afdækningen, og fjern
afdækningen.
1
Griber
2
3
OM10538DK.book Page 579 Thursd ay, December 22, 2016 11:23 AM

5807-3. Gør-det-selv vedligeholdelse
C-HR_HV_OM_Europe_OM10538DK
Brug en flad skruetrækker til
at flytte lygteglasset ud.
Tag soklen ud af sideblinkly-
sets hus.
Tag pæren ud.
Udskift pæren, og montér
soklen i sideblinklysets hus.
Flugt rillerne på soklen med
sideblinklysets hus.
4
5
6
7
OM10538DK.book Page 580 Thursday, December 22, 2016 11:23 AM
