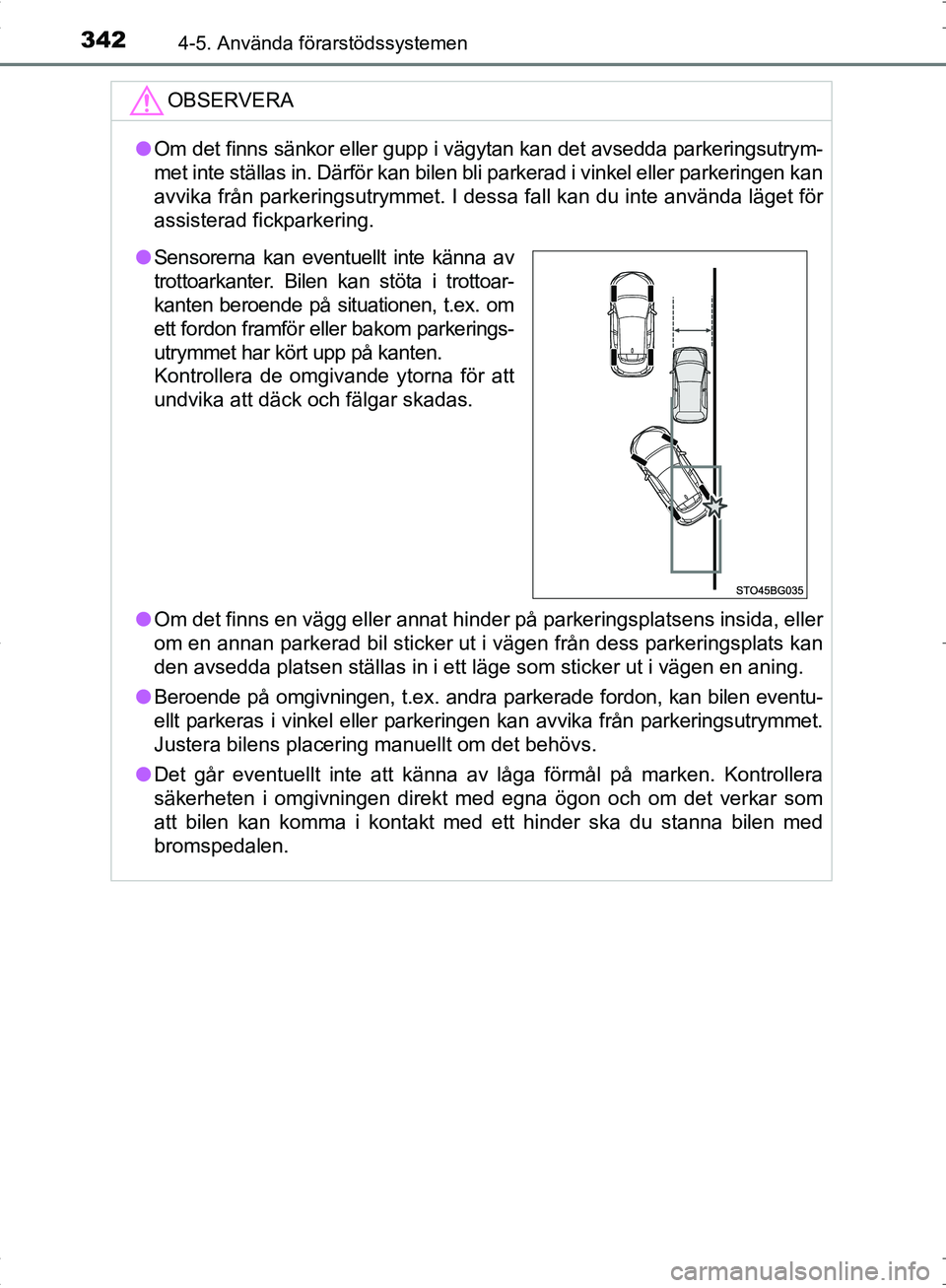

3424-5. Använda förarstödssystemen
OM10538SE
OBSERVERA
●Om det finns sänkor eller gupp i vägytan kan det avsedda parkeringsutrym-
met inte ställas in. Därför kan bilen bl i parkerad i vinkel eller parkeringen kan
avvika från parkeringsutrymmet. I dessa fall kan du inte använda läget för
assisterad fickparkering.
● Om det finns en vägg eller annat hinder på parkeringsplatsens insida, eller
om en annan parkerad bil sticker ut i vägen från dess parkeringsplats kan
den avsedda platsen ställas in i ett läge som sticker ut i väge\
n en aning.
● Beroende på omgivningen, t.ex. andra parkerade fordon, kan bilen eventu-
ellt parkeras i vinkel eller parkeringen kan avvika från parkeringsutrymmet.
Justera bilens placering manuellt om det behövs.
● Det går eventuellt inte att känna av låga förmål på marken. Kontrollera
säkerheten i omgivningen direkt med egna ögon och om det verkar som
att bilen kan komma i kontakt med ett hinder ska du stanna bilen med
bromspedalen.
●Sensorerna kan eventuellt inte känna av
trottoarkanter. Bilen kan stöta i trottoar-
kanten beroende på situationen, t.ex. om
ett fordon framför eller bakom parkerings-
utrymmet har kört upp på kanten.
Kontrollera de omgivande ytorna för att
undvika att däck och fälgar skadas.
OM10538SE.book Page 342 Thursday, November 24, 2016 6:41 PM

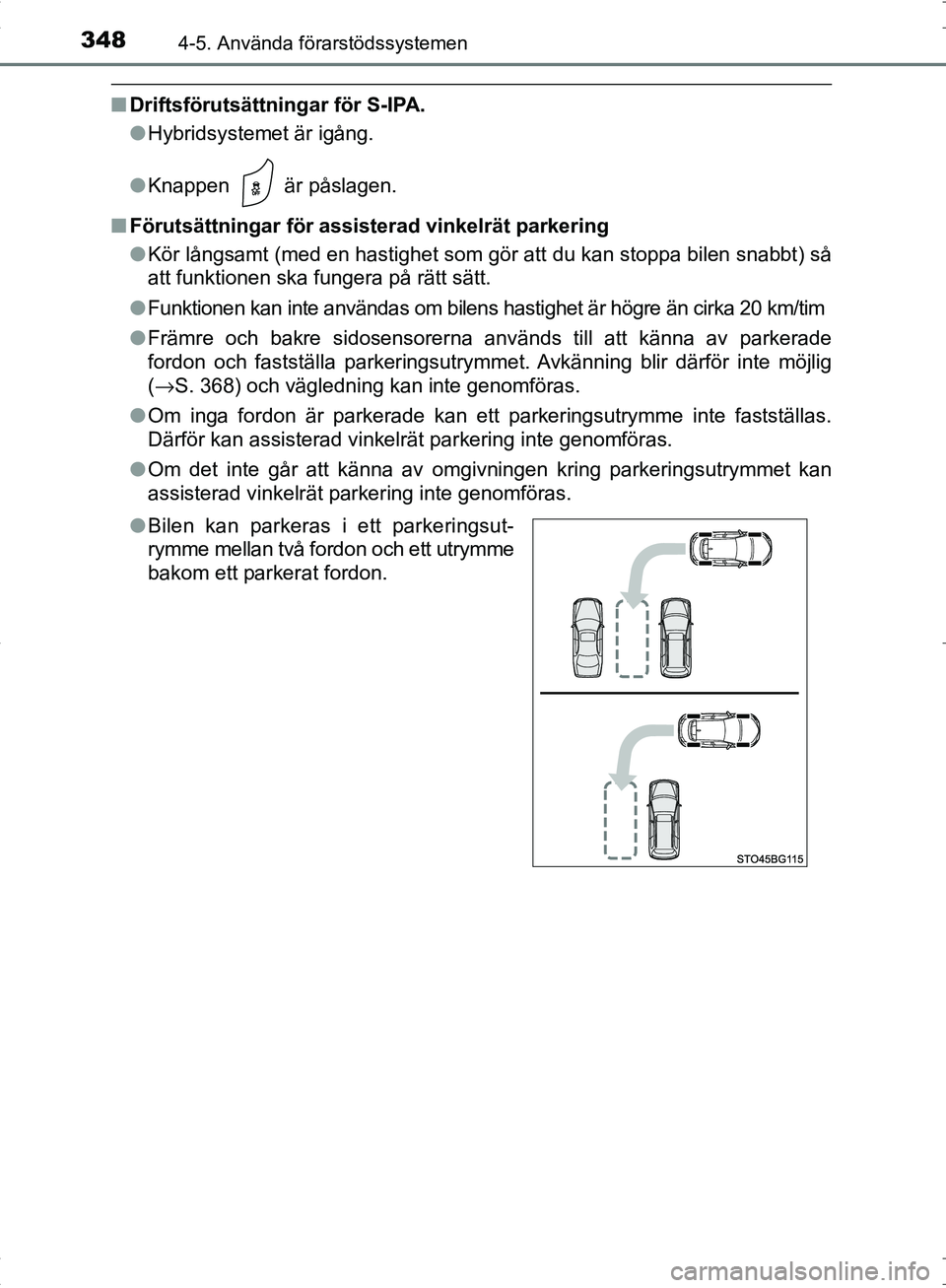

3484-5. Använda förarstödssystemen
OM10538SE
■Driftsförutsättningar för S-IPA.
●Hybridsystemet är igång.
● Knappen är påslagen.
■ Förutsättningar för assisterad vinkelrät parkering
●Kör långsamt (med en hastighet som gör att du kan stoppa bilen snabbt) så
att funktionen ska fungera på rätt sätt.
● Funktionen kan inte användas om bilens hastighet är högre än cirka 20 km/tim
● Främre och bakre sidosensorerna används till att känna av parkerade
fordon och fastställa parkeringsutrymmet. Avkänning blir därför inte möjlig
(→S. 368) och vägledning kan inte genomföras.
● Om inga fordon är parkerade kan ett parkeringsutrymme inte fastställas.
Därför kan assisterad vinkelrät parkering inte genomföras.
● Om det inte går att känna av omgivningen kring parkeringsutrymmet kan
assisterad vinkelrät parkering inte genomföras.
● Bilen kan parkeras i ett parkeringsut-
rymme mellan två ford on och ett utrymme
bakom ett parkerat fordon.
OM10538SE.book Page 348 Thursday, November 24, 2016 6:41 PM

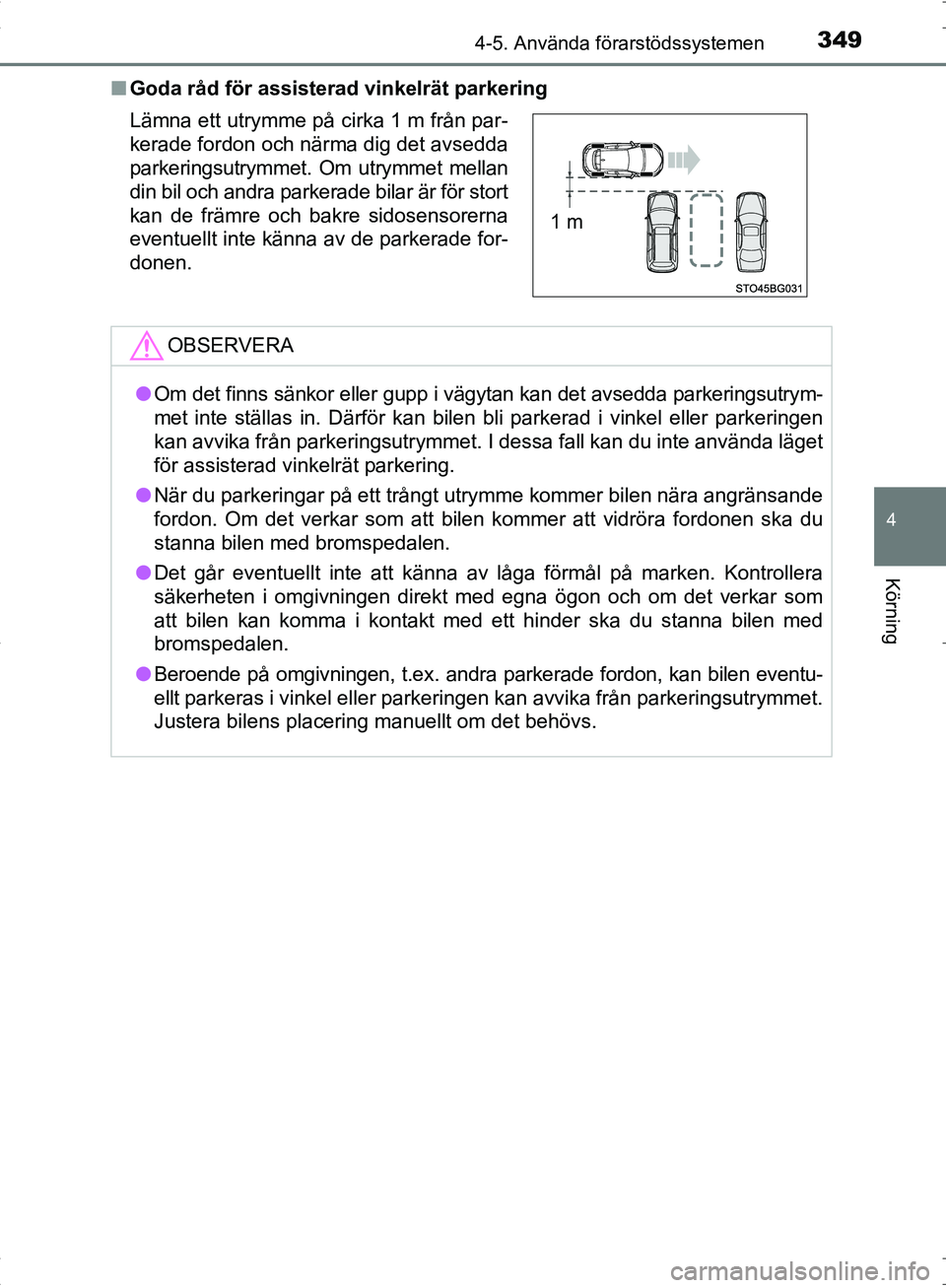

3494-5. Använda förarstödssystemen
4
Körning
OM10538SE■
Goda råd för assisterad vinkelrät parkering
Lämna ett utrymme på cirka 1 m från par-
kerade fordon och närma dig det avsedda
parkeringsutrymmet. Om utrymmet mellan
din bil och andra parkerade bilar är för stort
kan de främre och bakre sidosensorerna
eventuellt inte känna av de parkerade for-
donen.
OBSERVERA
● Om det finns sänkor eller gupp i vägytan kan det avsedda parkeringsutrym-
met inte ställas in. Därför kan bilen bli parkerad i vinkel eller parkeringen
kan avvika från parkeringsutrymmet. I dessa fall kan du inte använda läget
för assisterad vinkelrät parkering.
● När du parkeringar på ett trångt utrymme kommer bilen nära angränsande
fordon. Om det verkar som att bilen kommer att vidröra fordonen ska d\
u
stanna bilen med bromspedalen.
● Det går eventuellt inte att känna av låga förmål på marken. Kontrollera
säkerheten i omgivningen direkt med egna ögon och om det verkar som
att bilen kan komma i kontakt med ett hinder ska du stanna bilen med
bromspedalen.
● Beroende på omgivningen, t.ex. andra parkerade fordon, kan bilen eventu-
ellt parkeras i vinkel eller parkeringen kan avvika från parkeringsutrymmet.
Justera bilens placering manuellt om det behövs.
1 m
OM10538SE.book Page 349 Thursday, November 24, 2016 6:41 PM

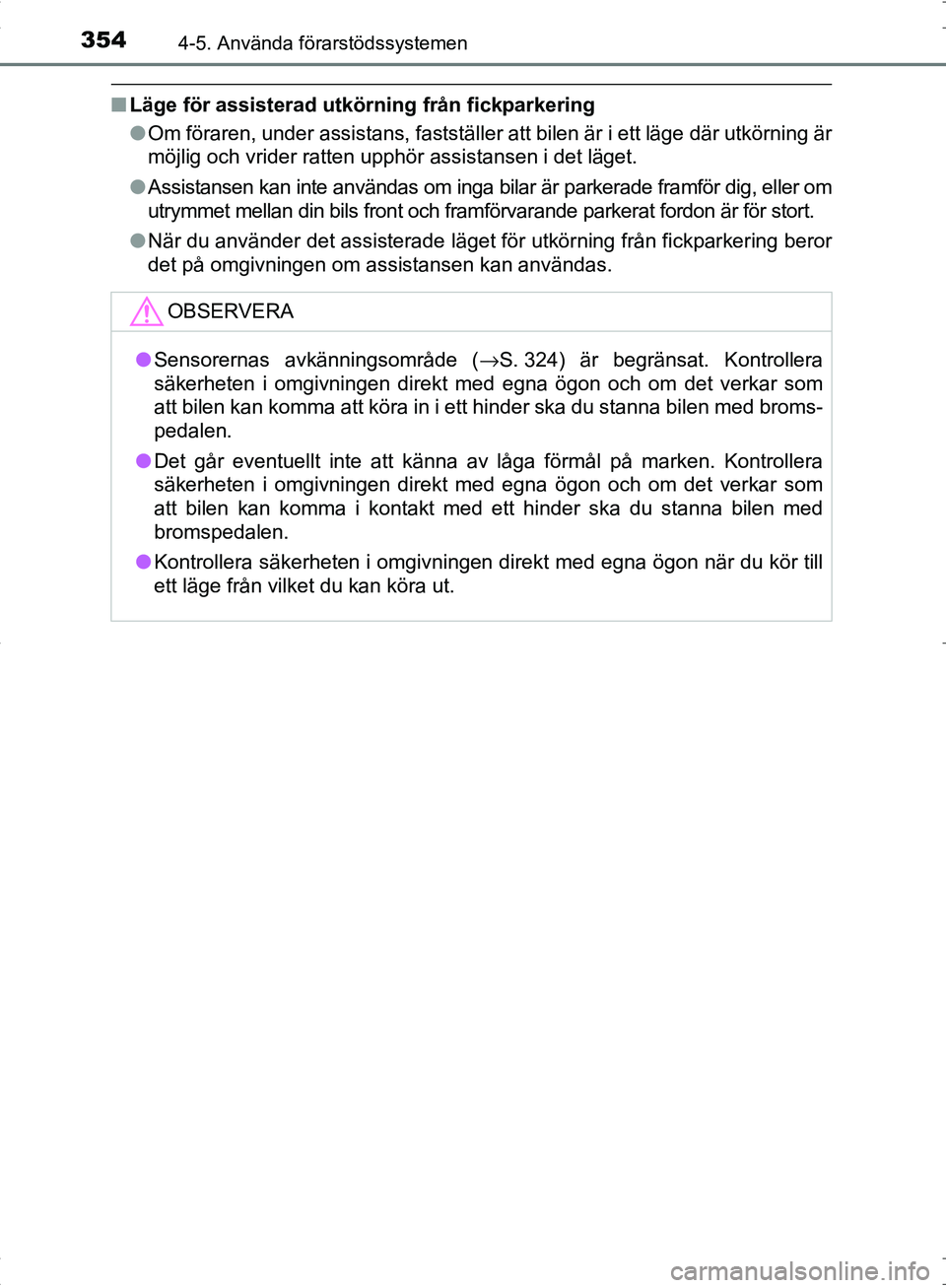

3544-5. Använda förarstödssystemen
OM10538SE
■Läge för assisterad utkörn ing från fickparkering
● Om föraren, under assistans, fastställer att bilen är i ett läge där utkörning är
möjlig och vrider ratten upphör assistansen i det läget.
● Assistansen kan inte användas om inga bilar är parkerade framför dig, eller om
utrymmet mellan din bils front och framfö rvarande parkerat fordon är för stort.
● När du använder det assisterade läget för utkörning från fickparkering beror
det på omgivningen om assistansen kan användas.
OBSERVERA
●Sensorernas avkänningsområde ( →S. 324) är begränsat. Kontrollera
säkerheten i omgivningen direkt med egna ögon och om det verkar som
att bilen kan komma att köra in i ett hinder ska du stanna bilen med broms-
pedalen.
● Det går eventuellt inte att känna av låga förmål på marken. Kontrollera
säkerheten i omgivningen direkt med egna ögon och om det verkar som
att bilen kan komma i kontakt med ett hinder ska du stanna bilen med
bromspedalen.
● Kontrollera säkerheten i omgivningen direkt med egna ögon när du kör till
ett läge från vilket du kan köra ut.
OM10538SE.book Page 354 Thursday, November 24, 2016 6:41 PM

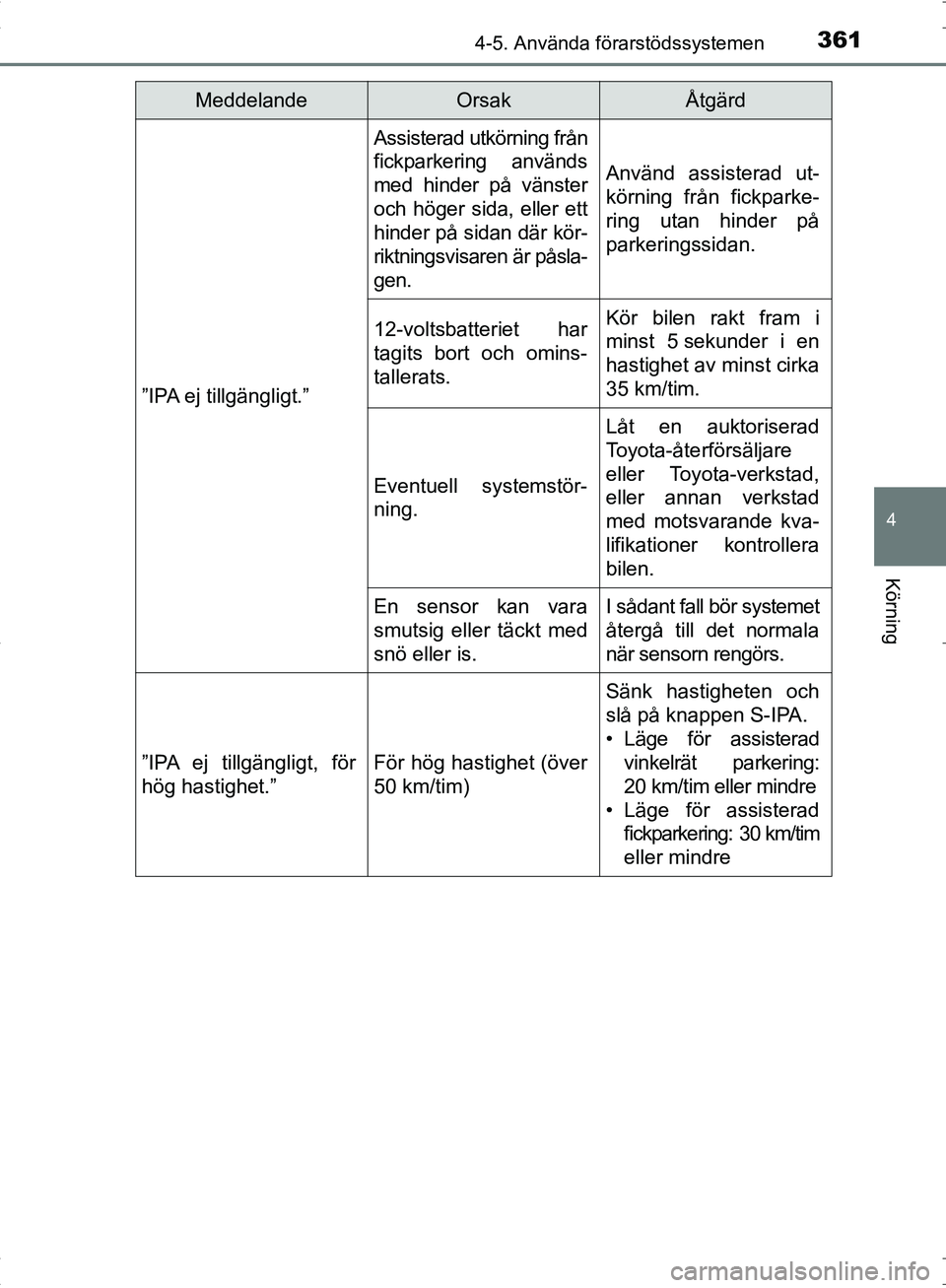

3614-5. Använda förarstödssystemen
4
Körning
OM10538SE”IPA ej tillgängligt.”
Assisterad utkörning från
fickparkering används
med hinder på vänster
och höger sida, eller ett
hinder på sidan där kör-
riktningsvisaren är påsla-
gen.
Använd assisterad ut-
körning från fickparke-
ring utan hinder på
parkeringssidan.
12-voltsbatteriet har
tagits bort och omins-
tallerats.Kör bilen rakt fram i
minst 5 sekunder i en
hastighet av minst cirka
35 km/tim.
Eventuell systemstör-
ning.
Låt en auktoriserad
Toyota-återförsäljare
eller Toyota-verkstad,
eller annan verkstad
med motsvarande kva-
lifikationer kontrollera
bilen.
En sensor kan vara
smutsig eller täckt med
snö eller is.I sådant fall bör systemet
återgå till det normala
när sensorn rengörs.
”IPA ej tillgängligt, för
hög hastighet.”
För hög hastighet (över
50 km/tim)
Sänk hastigheten och
slå på knappen S-IPA.
• Läge för assisterad vinkelrät parkering:
20 km/tim eller mindre
• Läge för assisterad fickparkering: 30 km/tim
eller mindre
MeddelandeOrsakÅtgärd
OM10538SE.book Page 361 Thursday, November 24, 2016 6:41 PM

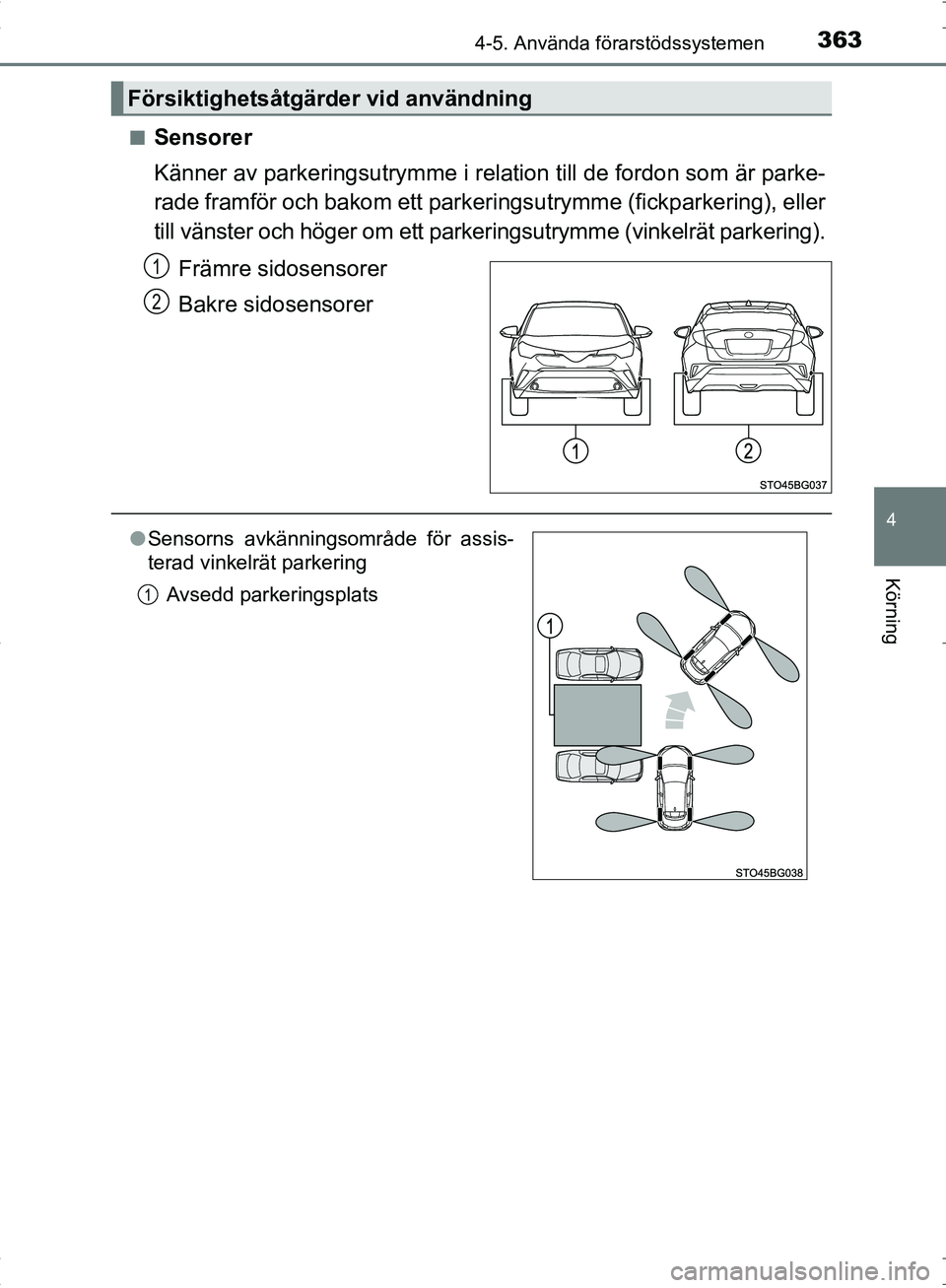

3634-5. Använda förarstödssystemen
4
Körning
OM10538SE■
Sensorer
Känner av parkeringsutrymme i relation till de fordon som är parke-
rade framför och bakom ett parkeri
ngsutrymme (fickparkering), eller
till vänster och höger om ett parker ingsutrymme (vinkelrät parkering).
Främre sidosensorer
Bakre sidosensorer
Försiktighetsåtgärder vid användning
1
2
● Sensorns avkänningsområde för assis-
terad vinkelrät parkering
Avsedd parkeringsplats
1
OM10538SE.book Page 363 Thursday, November 24, 2016 6:41 PM

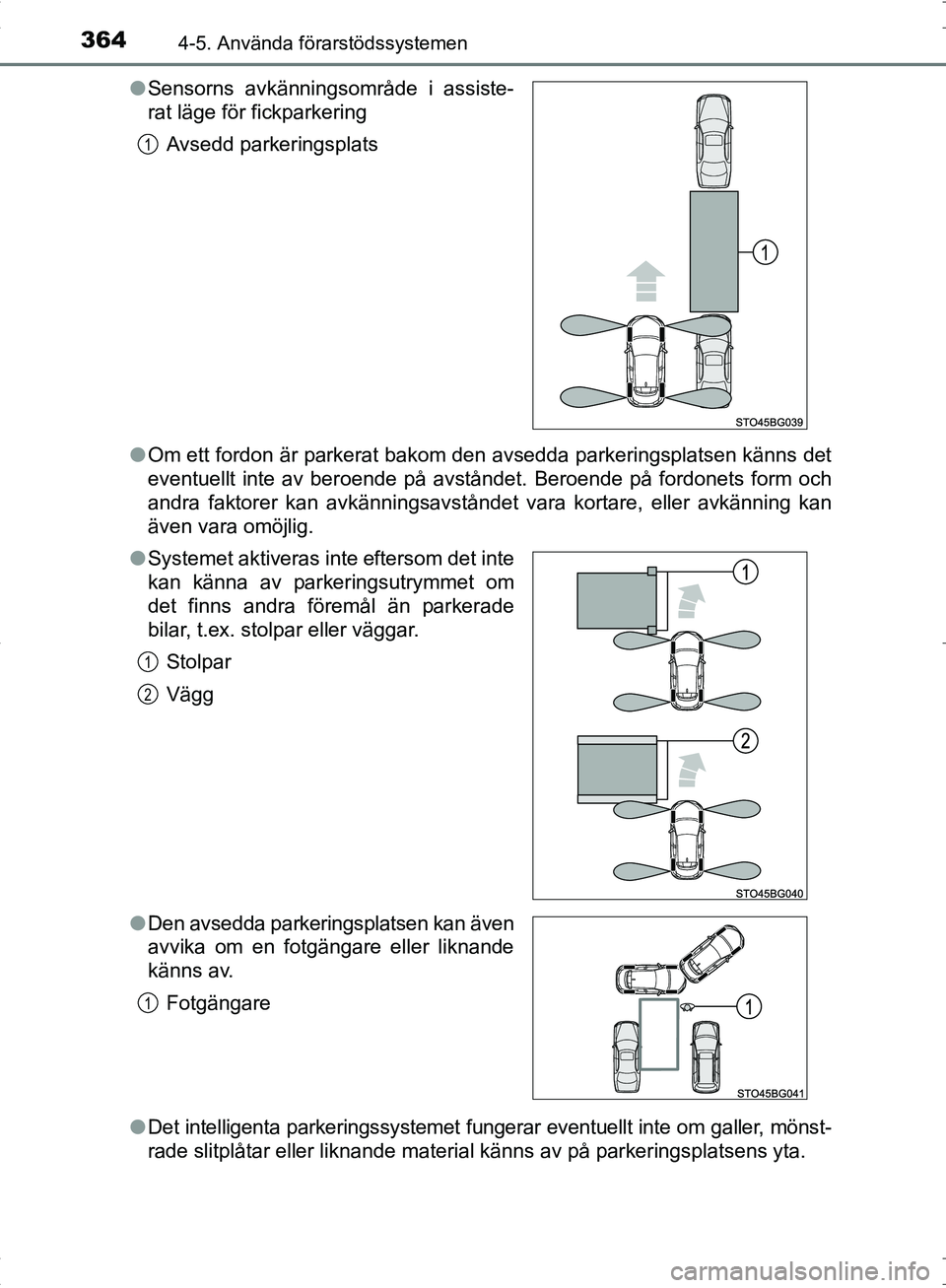

3644-5. Använda förarstödssystemen
OM10538SE●
Om ett fordon är parkerat bakom den avsedda parkeringsplatsen känns det
eventuellt inte av beroende på avståndet. Beroende på fordonets form och
andra faktorer kan avkänningsavståndet vara kortare, eller avkänning kan
även vara omöjlig.
● Det intelligenta parkeringssystemet fungerar eventuellt inte om galler, mönst-
rade slitplåtar eller liknande material känns av på parkeringsplats\
ens yta.
●
Sensorns avkänningsområde i assiste-
rat läge för fickparkering
Avsedd parkeringsplats
● Systemet aktiveras inte eftersom det inte
kan känna av parkeringsutrymmet om
det finns andra föremål än parkerade
bilar, t.ex. stolpar eller väggar.
Stolpar
Vägg
● Den avsedda parkeringsplatsen kan även
avvika om en fotgängare eller liknande
känns av.
Fotgängare
1
1
2
1
OM10538SE.book Page 364 Thursday, November 24, 2016 6:41 PM

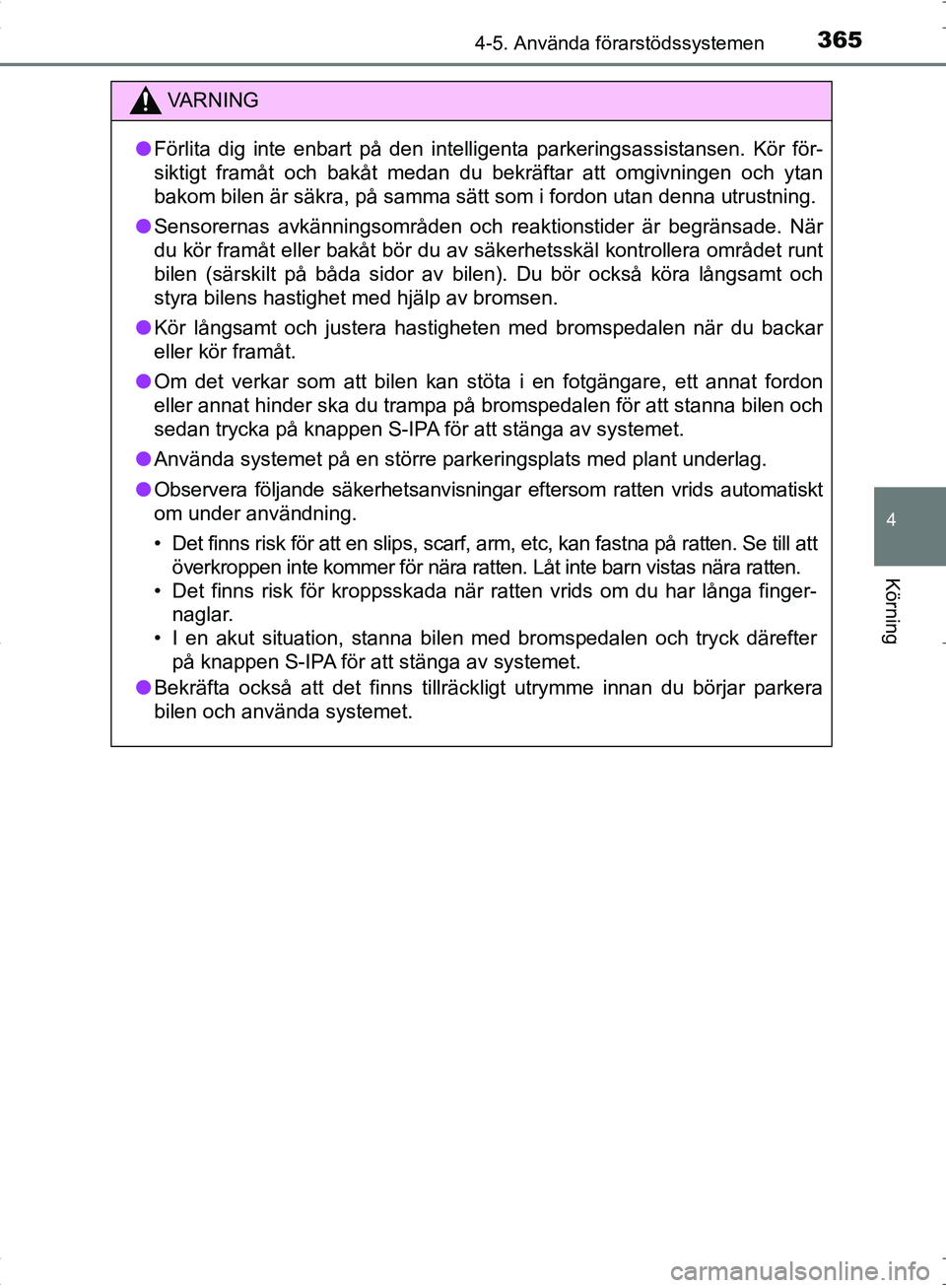

3654-5. Använda förarstödssystemen
4
Körning
OM10538SE
VA R N I N G
●Förlita dig inte enbart på den intelligenta parkeringsassistansen. Kör för-
siktigt framåt och bakåt medan du bekräftar att omgivningen och ytan
bakom bilen är säkra, på samma sätt som i fordon utan denna utrustning.
● Sensorernas avkänningsområden och reaktionstider är begränsade. När
du kör framåt eller bakåt bör du av säkerhetsskäl kontrollera området runt\
bilen (särskilt på båda sidor av bilen). Du bör också köra långsamt och
styra bilens hastighet med hjälp av bromsen.
● Kör långsamt och justera hastigheten med bromspedalen när du backar
eller kör framåt.
● Om det verkar som att bilen kan stöta i en fotgängare, ett annat fordon
eller annat hinder ska du trampa på bromspedalen för att stanna bilen och
sedan trycka på knappen S-IPA för att stänga av systemet.
● Använda systemet på en större parkeringsplats med plant underlag.
● Observera följande säkerhetsanvisningar eftersom ratten vrids automatiskt
om under användning.
• Det finns risk för att en slips, scarf, arm, etc, kan fastna på ratten. Se till att
överkroppen inte kommer för nära ratte n. Låt inte barn vistas nära ratten.
• Det finns risk för kroppsskada när ratten vrids om du har långa finger- naglar.
• I en akut situation, stanna bilen med bromspedalen och tryck därefter
på knappen S-IPA för att stänga av systemet.
● Bekräfta också att det finns tillräckligt utrymme innan du börjar parkera
bilen och använda systemet.
OM10538SE.book Page 365 Thursday, November 24, 2016 6:41 PM

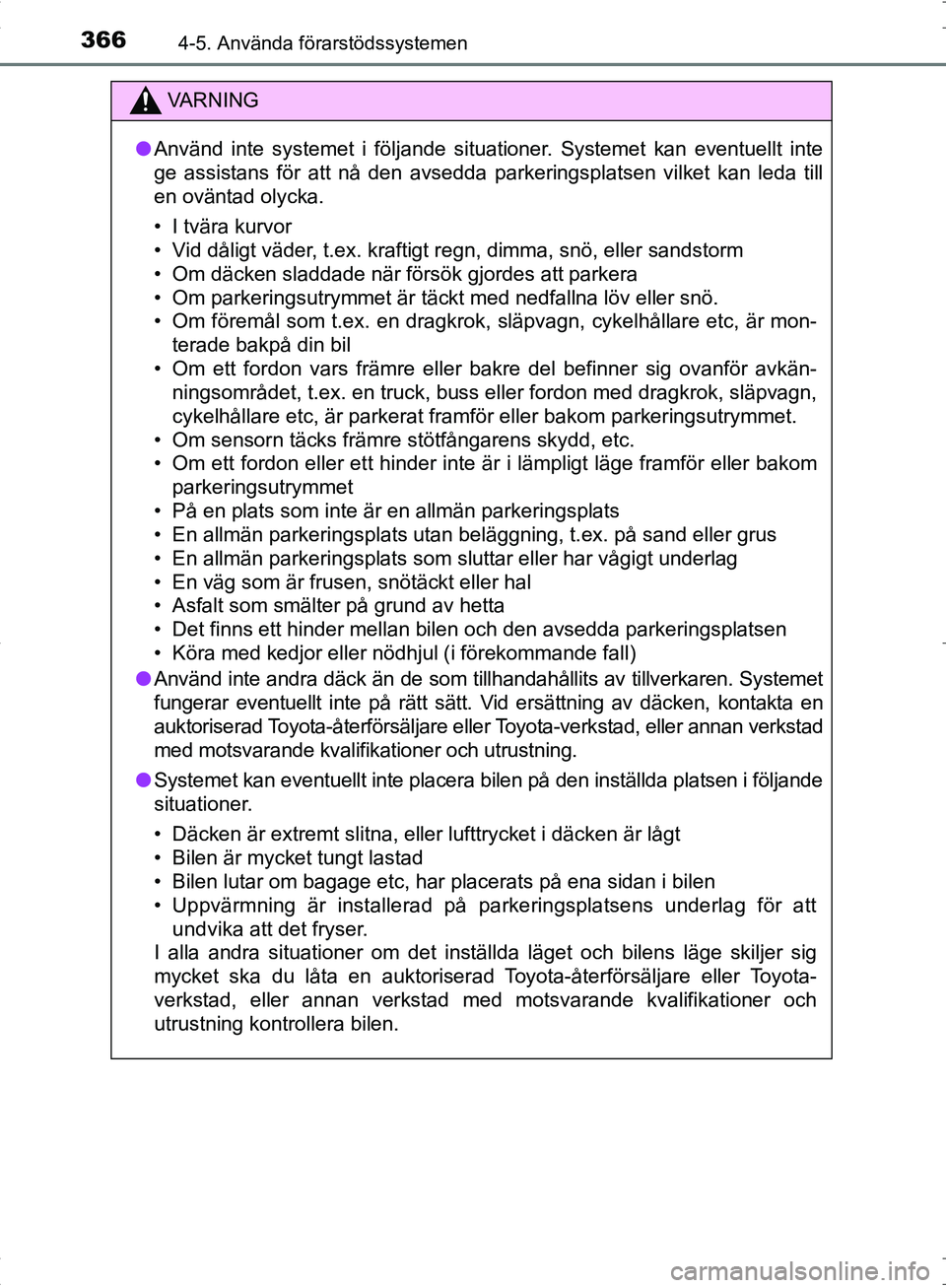

3664-5. Använda förarstödssystemen
OM10538SE
VA R N I N G
●Använd inte systemet i följande situationer. Systemet kan eventuellt inte
ge assistans för att nå den avsedda parkeringsplatsen vilket kan leda till
en oväntad olycka.
• I tvära kurvor
• Vid dåligt väder, t.ex. kraftigt regn, dimma, snö, eller sandstorm
• Om däcken sladdade när försök gjordes att parkera
• Om parkeringsutrymmet är täckt med nedfallna löv eller snö.
• Om föremål som t.ex. en dragkrok, släpvagn, cykelhållare etc, är mon-
terade bakpå din bil
• Om ett fordon vars främre eller bakre del befinner sig ovanför avkän- ningsområdet, t.ex. en truck, buss eller fordon med dragkrok, släpvagn,
cykelhållare etc, är parkerat framför eller bakom parkeringsutrymmet.
• Om sensorn täcks främre stötfångarens skydd, etc.
• Om ett fordon eller ett hinder inte är i lämpligt läge framför eller bakom
parkeringsutrymmet
• På en plats som inte är en allmän parkeringsplats
• En allmän parkeringsplats utan beläggning, t.ex. på sand eller grus
• En allmän parkeringsplats som sluttar eller har vågigt underlag
• En väg som är frusen, snötäckt eller hal
• Asfalt som smälter på grund av hetta
• Det finns ett hinder mellan bilen och den avsedda parkeringsplatsen
• Köra med kedjor eller nödhjul (i förekommande fall)
● Använd inte andra däck än de som tillhandahållits av tillverkaren. Systemet
fungerar eventuellt inte på rätt sätt. Vid ersättning av däcken, kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning.
● Systemet kan eventuellt inte placera bilen på den inställda platsen i följande
situationer.
• Däcken är extremt slitna, eller lufttrycket i däcken är lå\
gt
• Bilen är mycket tungt lastad
• Bilen lutar om bagage etc, har placerats på ena sidan i bilen
• Uppvärmning är installerad på parkeringsplatsens underlag för att
undvika att det fryser.
I alla andra situationer om det inställda läget och bilens läge skiljer sig
mycket ska du låta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning kontrollera bilen.
OM10538SE.book Page 366 Thursday, November 24, 2016 6:41 PM

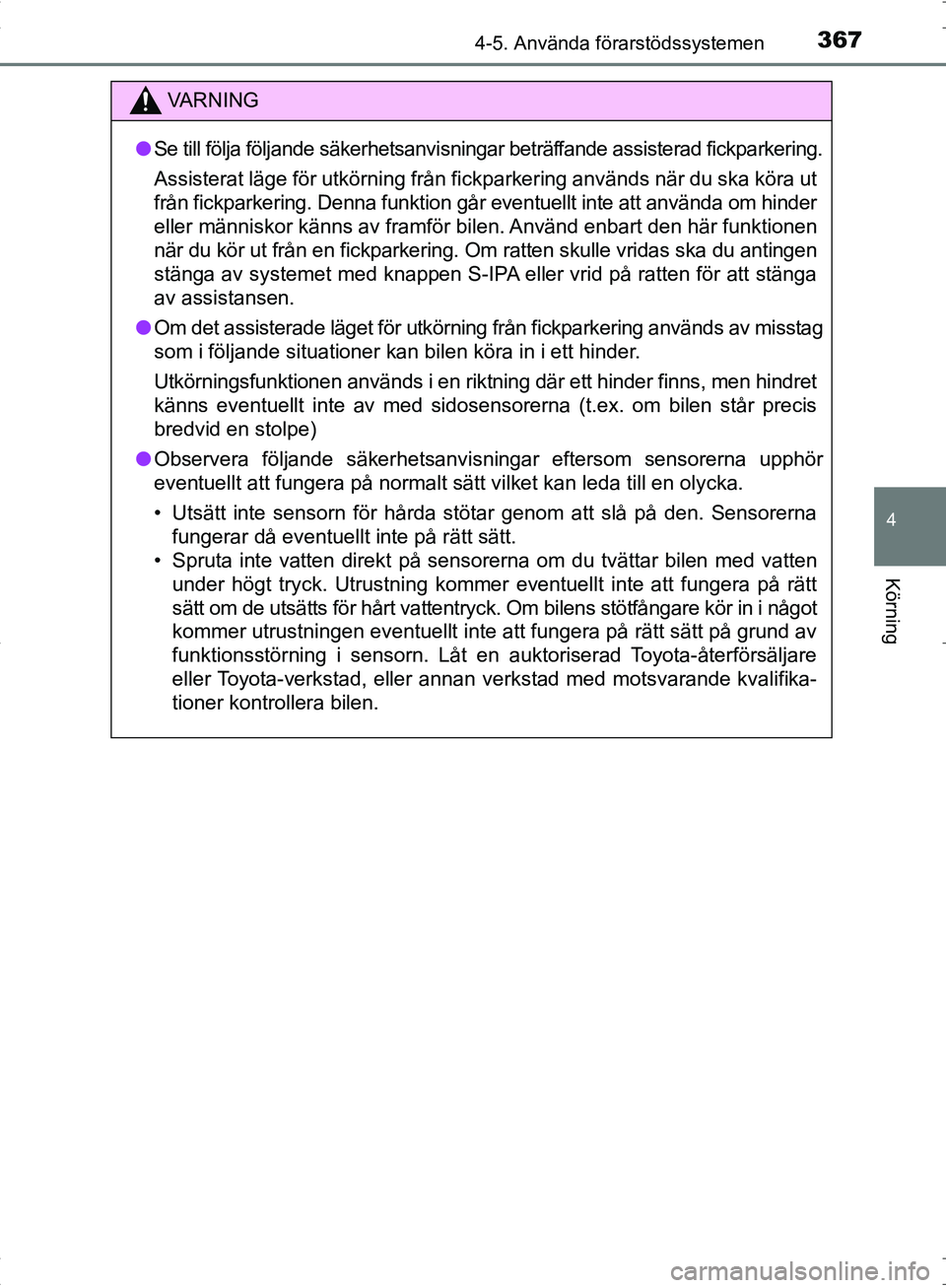

3674-5. Använda förarstödssystemen
4
Körning
OM10538SE
VA R N I N G
●Se till följa följande säkerhetsanvisningar beträffande assisterad fickparkering.
Assisterat läge för utkörning från fickparkering används när du ska köra ut
från fickparkering. Denna funktion går eventuellt inte att använda om hinder
eller människor känns av framför bilen. Använd enbart den här funktionen
när du kör ut från en fickparkering. Om ratten skulle vridas ska du antingen
stänga av systemet med knappen S-IPA eller vrid på ratten för att stänga
av assistansen.
● Om det assisterade läget för utkörning från fickparkering används av misstag
som i följande situationer kan bilen köra in i ett hinder.
Utkörningsfunktionen används i en riktning där ett hinder finns, men hindret
känns eventuellt inte av med sidosensorerna (t.ex. om bilen står precis
bredvid en stolpe)
● Observera följande säkerhetsanvisningar eftersom sensorerna upphör
eventuellt att fungera på normalt sätt vilket kan leda till en olycka.
• Utsätt inte sensorn för hårda stötar genom att slå på den. Sensorerna
fungerar då eventuellt inte på rätt sätt.
• Spruta inte vatten direkt på sensorerna om du tvättar bilen med vatten
under högt tryck. Utrustning kommer eventuellt inte att fungera på rätt
sätt om de utsätts för hårt vattentryck. Om bilens stötfångare kör in i något
kommer utrustningen eventuellt inte att fungera på rätt sätt på\
grund av
funktionsstörning i sensorn. Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifika-
tioner kontrollera bilen.
OM10538SE.book Page 367 Thursday, November 24, 2016 6:41 PM
