3224-5. Använda förarstödssystemen
OM10538SE■

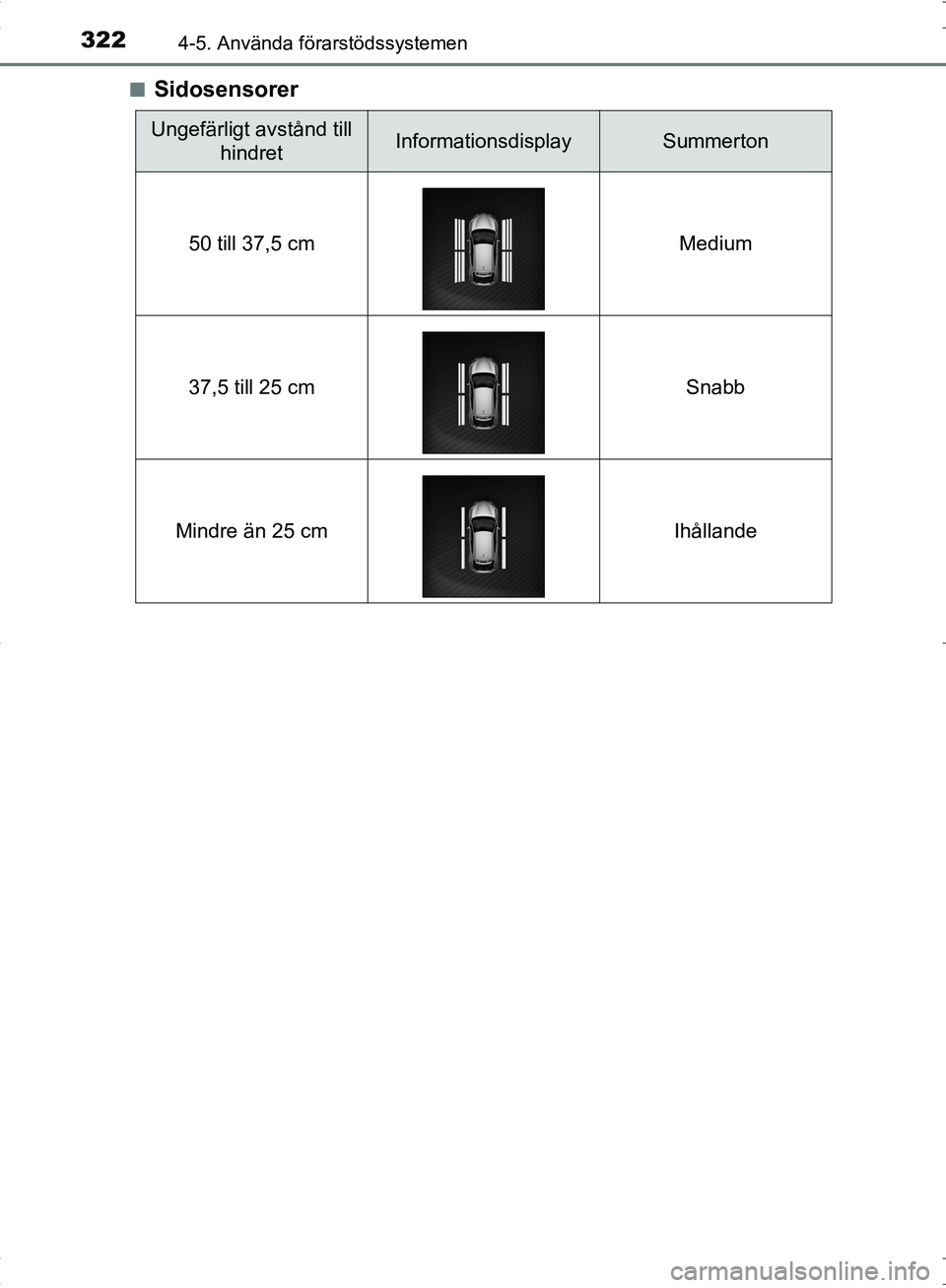

Sidosensorer
Ungefärligt avstånd till
hindretInformationsdisplay Summerton
50 till 37,5 cm Medium
37,5 till 25 cm Snabb
Mindre än 25 cm Ihållande
OM10538SE.book Page 322 Thursday, November 24, 2016 6:41 PM

3234-5. Använda förarstödssystemen
4
Körning
OM10538SE■

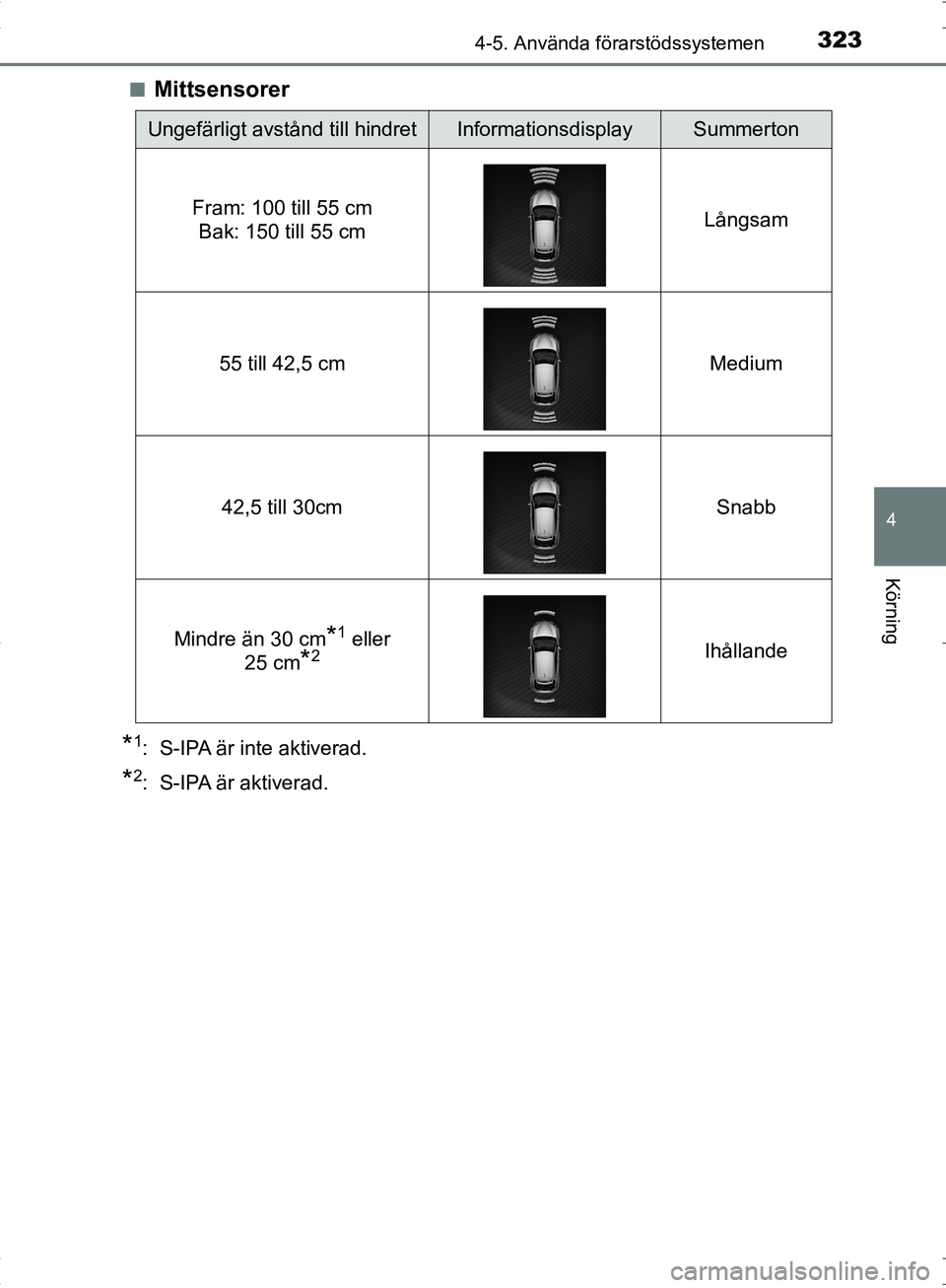

Mittsensorer
*1: S-IPA är inte aktiverad.
*2: S-IPA är aktiverad.
Ungefärligt avstånd till hindretInformationsdisplay Summerton
Fram: 100 till 55 cm Bak: 150 till 55 cm Långsam
55 till 42,5 cm Medium
42,5 till 30cm Snabb
Mindre än 30 cm
*1 eller
25 cm
*2 Ihållande
OM10538SE.book Page 323 Thursday, November 24, 2016 6:41 PM

3244-5. Använda förarstödssystemen
OM10538SE
Cirka 100 cm
Cirka 150 cm
Cirka 50 cm
Cirka 50 cm
• Avkänningsområdet visas på bildentill höger. Sensorn kan inte känna av
hindret om det är alltför nära.
• För uppgifter om avkänning av hinder på sidorna.
(→ S. 326)
• Avståndet vid vilket ett hinder kan kännas av, och om det kan kän-
nas av, beror på hindrets form
och skick.
Avkänningsavståndet t ill hinder kan ändras. (→S. 641)

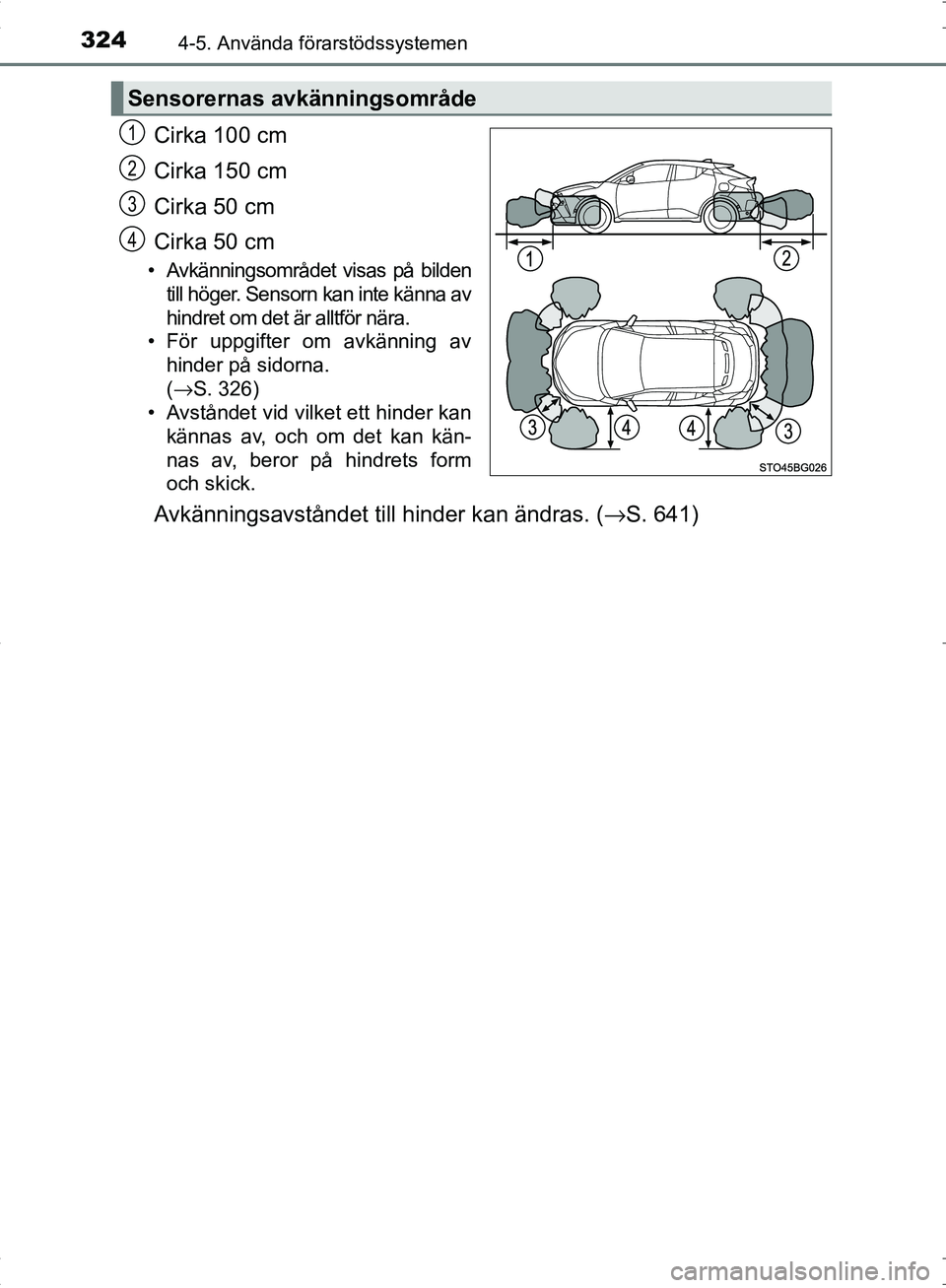

Sensorernas avkänningsområde
1
2
3
4
OM10538SE.book Page 324 Thursday, November 24, 2016 6:41 PM

3254-5. Använda förarstödssystemen
4
Körning
OM10538SE

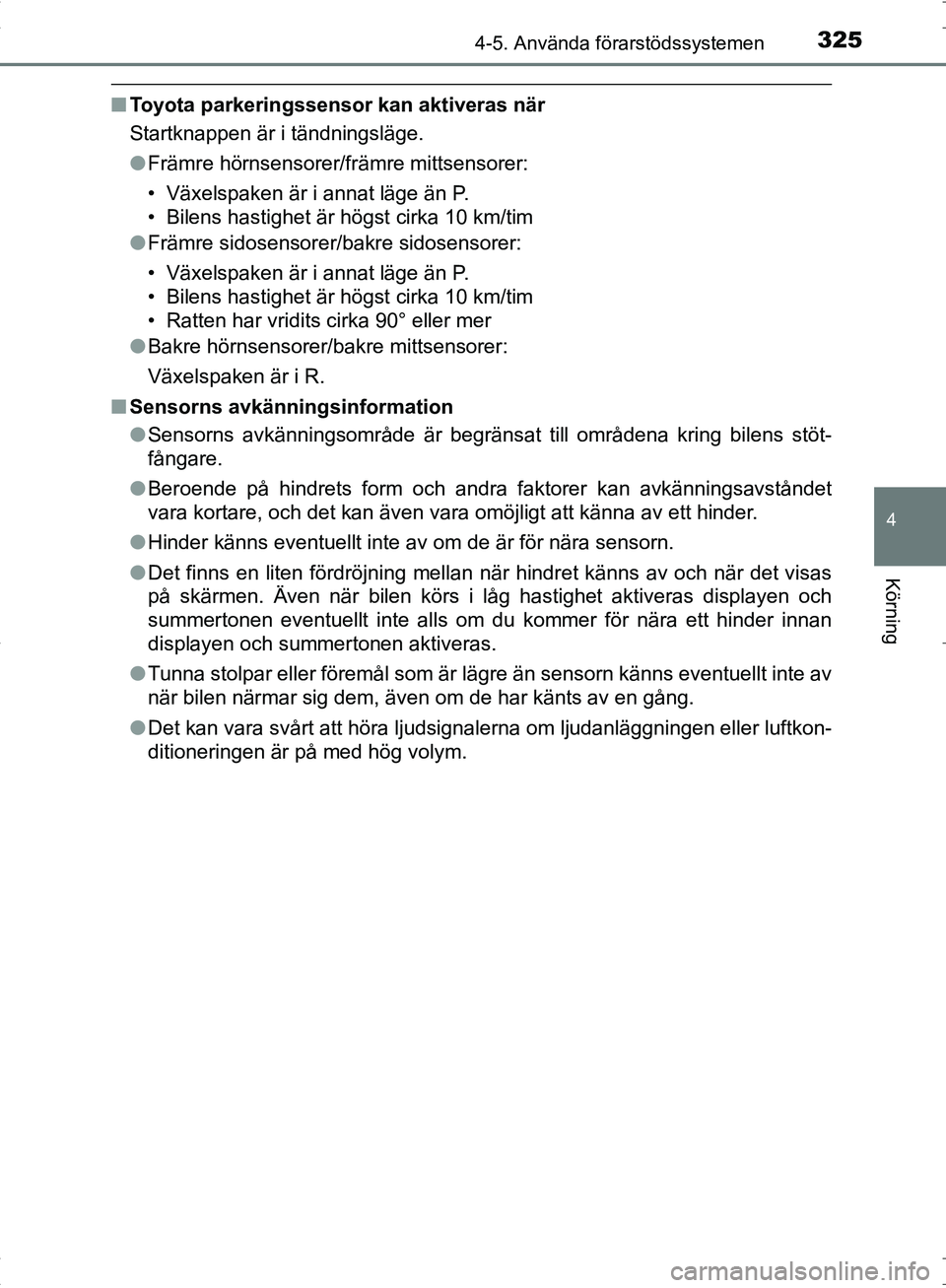

■Toyota parkeringssensor kan aktiveras när
Startknappen är i tändningsläge.
●Främre hörnsensorer/främre mittsensorer:
• Växelspaken är i annat läge än P.
• Bilens hastighet är högst cirka 10 km/tim
● Främre sidosensorer/bakre sidosensorer:
• Växelspaken är i annat läge än P.
• Bilens hastighet är högst cirka 10 km/tim
• Ratten har vridits cirka 90° eller mer
● Bakre hörnsensorer/bakre mittsensorer:
Växelspaken är i R.
■ Sensorns avkänningsinformation
●Sensorns avkänningsområde är begränsat till områdena kring bilens stöt-
fångare.
● Beroende på hindrets form och andra faktorer kan avkänningsavståndet
vara kortare, och det kan även vara omöjligt att känna av ett h\
inder.
● Hinder känns eventuellt inte av om de är för nära sensorn.
● Det finns en liten fördröjning mellan när hindret känns av och när det visas
på skärmen. Även när bilen körs i låg hastighet aktiveras displayen och
summertonen eventuellt inte alls om du kommer för nära ett hinder innan
displayen och summertonen aktiveras.
● Tunna stolpar eller föremål som är lägre än sensorn känns eventuellt inte av
när bilen närmar sig dem, även om de har känts av en gång.
● Det kan vara svårt att höra ljudsignalerna om ljudanläggningen eller luftkon-
ditioneringen är på med hög volym.
OM10538SE.book Page 325 Thursday, November 24, 2016 6:41 PM

3264-5. Använda förarstödssystemen
OM10538SE■

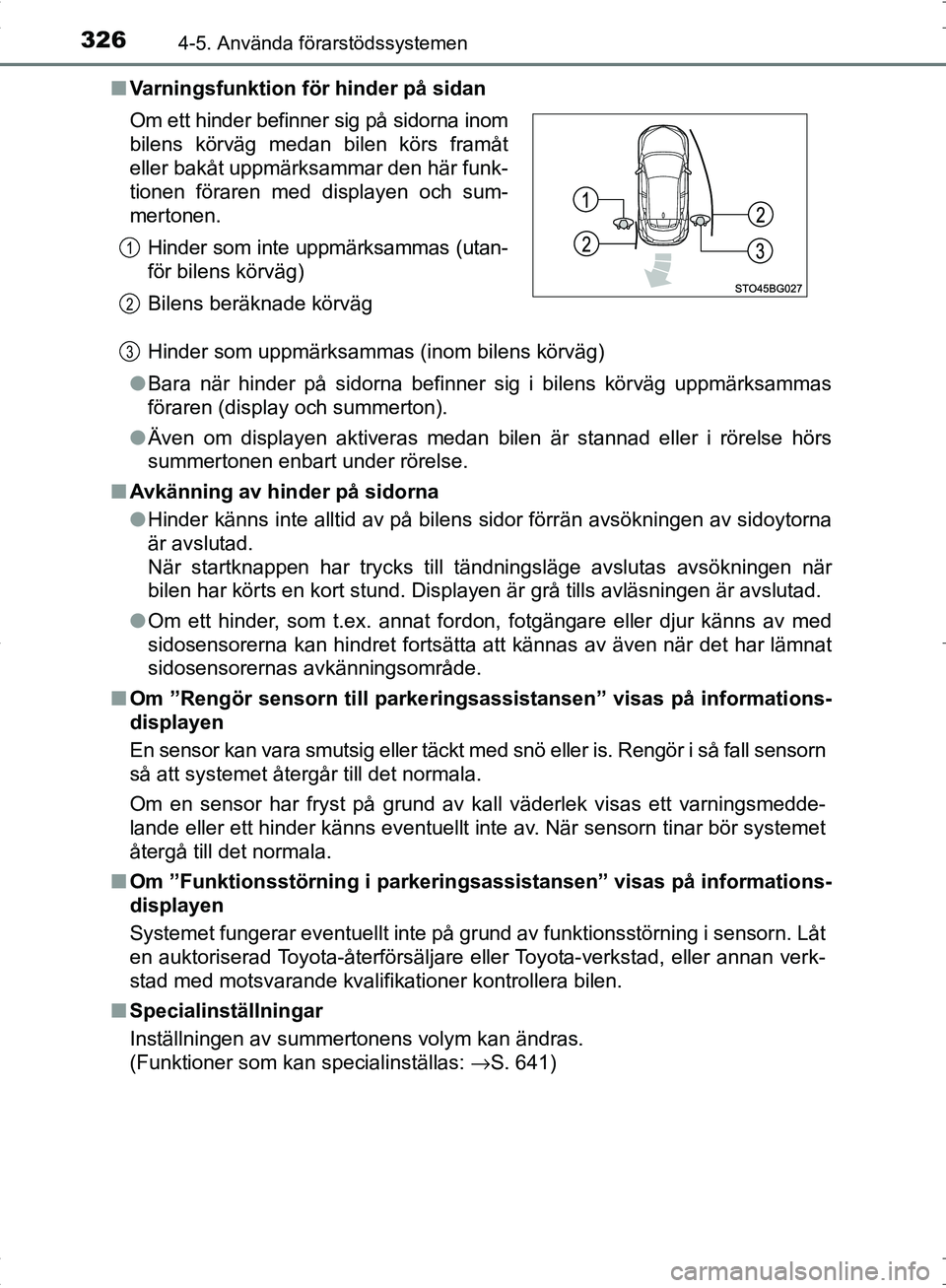

Varningsfunktion för hinder på sidan
Hinder som uppmärksammas (inom bilens körväg)
● Bara när hinder på sidorna befinner sig i bilens körväg uppmärksammas
föraren (display och summerton).
● Även om displayen aktiveras medan bilen är stannad eller i rörelse hörs
summertonen enbart under rörelse.
■ Avkänning av hinder på sidorna
●Hinder känns inte alltid av på bilens sidor förrän avsökningen av sidoytorna
är avslutad.
När startknappen har trycks till tändningsläge avslutas avsökningen när
bilen har körts en kort stund. Displayen är grå tills avläsn\
ingen är avslutad.
● Om ett hinder, som t.ex. annat fordon, fotgängare eller djur känns av med
sidosensorerna kan hindret fortsätta att kännas av även när det har lämnat
sidosensorernas avkänningsområde.
■ Om ”Rengör sensorn till parkering sassistansen” visas på informations-
displayen
En sensor kan vara smutsig eller täckt med snö eller is. Rengör i så fall sensorn
så att systemet återgår till det normala.
Om en sensor har fryst på grund av kall väderlek visas ett varningsmedde-
lande eller ett hinder känns eventuellt inte av. När sensorn tinar bör systemet
återgå till det normala.
■ Om ”Funktionsstörning i parkerin gsassistansen” visas på informations-
displayen
Systemet fungerar eventuellt inte på grund av funktionsstörning i sensorn. Låt
en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer kontrollera bilen.
■ Specialinställningar
Inställningen av summertonens volym kan ändras.
(Funktioner som kan specialinställas: →S. 641)
Om ett hinder befinner sig på sidorna inom
bilens körväg medan bilen körs framåt
eller bakåt uppmärksammar den här funk-
tionen föraren med displayen och sum-
mertonen.
Hinder som inte uppmärksammas (utan-
för bilens körväg)
Bilens beräknade körväg
1
2
3
OM10538SE.book Page 326 Thursday, November 24, 2016 6:41 PM

3274-5. Använda förarstödssystemen
4
Körning
OM10538SE
VA R N I N G
■Vid användning av Toyo tas parkeringssensor
Observera följande säkerhetsanvisningar för att undvika en plötslig olycka.
● Överskrid inte hastighetsgränsen på 10 km/tim.
● Sensorernas avkänningsområden och reaktionstider är begränsade. När
du kör framåt eller bakåt bör du av säkerhetsskäl kontrollera området runt\
bilen (särskilt på båda sidor av bilen). Du bör också köra långsamt och
styra bilens hastighet med hjälp av bromsen.
● Installera inga tillbehör inom sensorernas räckvidd.
OM10538SE.book Page 327 Thursday, November 24, 2016 6:41 PM

3284-5. Använda förarstödssystemen
OM10538SE
VA R N I N G

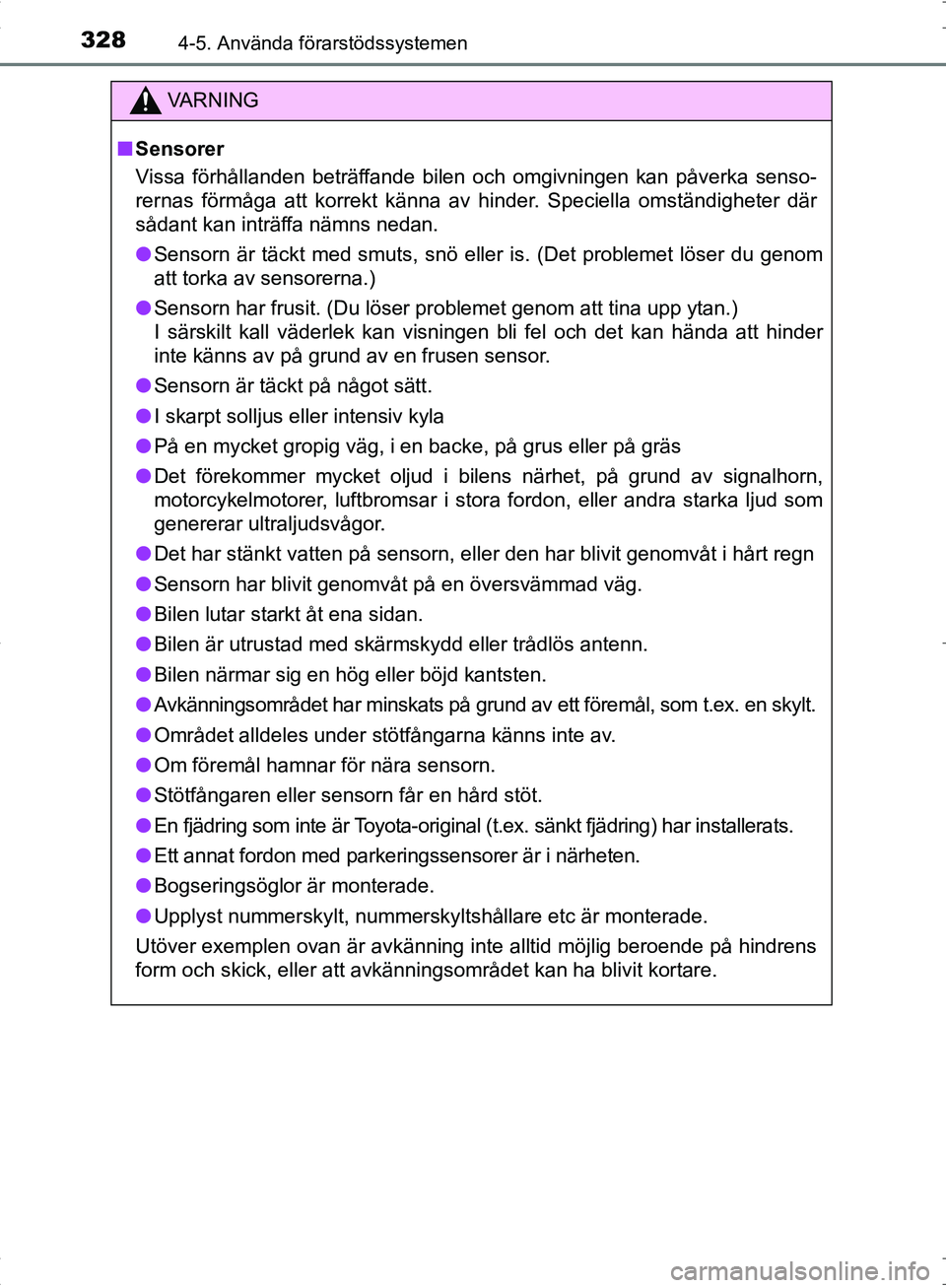

■Sensorer
Vissa förhållanden beträffande bilen och omgivningen kan påverka senso-
rernas förmåga att korrekt känna av hinder. Speciella omständigheter där
sådant kan inträffa nämns nedan.
● Sensorn är täckt med smuts, snö eller is. (Det problemet löser du genom
att torka av sensorerna.)
● Sensorn har frusit. (Du löser problemet genom att tina upp ytan.)
I särskilt kall väderlek kan visningen bli fel och det kan hända att hinder
inte känns av på grund av en frusen sensor.
● Sensorn är täckt på något sätt.
● I skarpt solljus eller intensiv kyla
● På en mycket gropig väg, i en backe, på grus eller på gräs
● Det förekommer mycket oljud i bilens närhet, på grund av signalhorn,
motorcykelmotorer, luftbromsar i stora fordon, eller andra starka ljud som
genererar ultraljudsvågor.
● Det har stänkt vatten på sensorn, eller den har blivit genomvåt\
i hårt regn
● Sensorn har blivit genomvåt på en översvämmad väg.
● Bilen lutar starkt åt ena sidan.
● Bilen är utrustad med skärmskydd eller trådlös antenn.
● Bilen närmar sig en hög eller böjd kantsten.
● Avkänningsområdet har minskats på grund av ett föremål, som t.ex. en skylt.
● Området alldeles under stötfångarna känns inte av.
● Om föremål hamnar för nära sensorn.
● Stötfångaren eller sensorn får en hård stöt.
● En fjädring som inte är Toyota-original (t.ex. sänkt fjädring) har installerats.
● Ett annat fordon med parkeringssensorer är i närheten.
● Bogseringsöglor är monterade.
● Upplyst nummerskylt, nummerskyltshållare etc är monterade.
Utöver exemplen ovan är avkänning inte alltid möjlig beroende på hindrens
form och skick, eller att avkänningsområdet kan ha blivit kortare.
OM10538SE.book Page 328 Thursday, November 24, 2016 6:41 PM

3294-5. Använda förarstödssystemen
4
Körning
OM10538SE
VA R N I N G

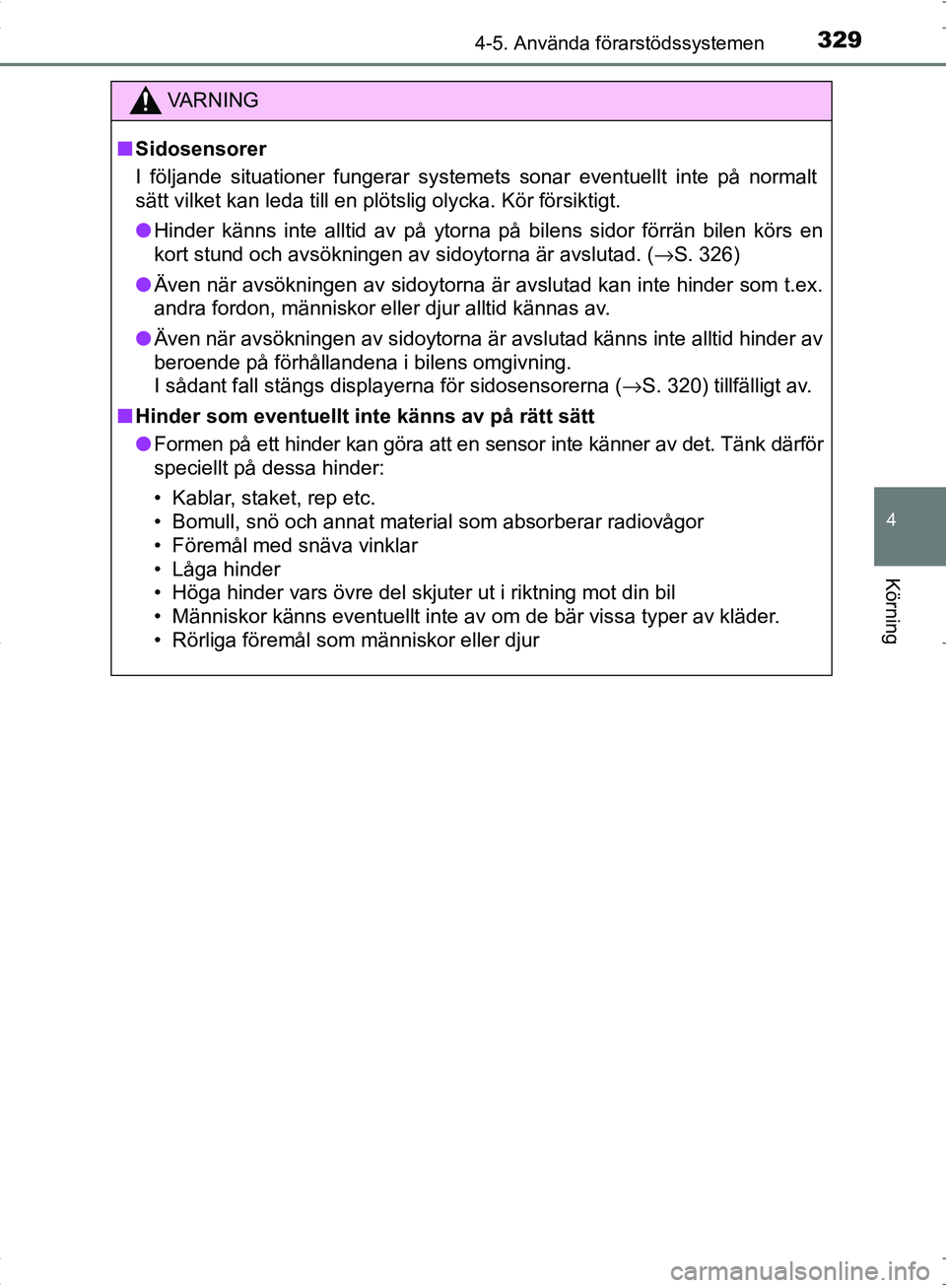

■Sidosensorer
I följande situationer fungerar systemets sonar eventuellt inte på normalt
sätt vilket kan leda till en plötslig olycka. Kör försiktigt.
● Hinder känns inte alltid av på ytorna på bilens sidor förrän bilen körs en
kort stund och avsökningen av sidoytorna är avslutad. ( →S. 326)
● Även när avsökningen av sidoytorna är avslutad kan inte hinder som t.ex.
andra fordon, människor eller djur alltid kännas av.
● Även när avsökningen av sidoytorna är avslutad känns inte alltid hinder av
beroende på förhållandena i bilens omgivning.
I sådant fall stängs displayerna för sidosensorerna (→S. 320) tillfälligt av.
■ Hinder som eventuellt inte känns av på rätt sätt
● Formen på ett hinder kan göra att en sensor inte känner av det. Tänk därför
speciellt på dessa hinder:
• Kablar, staket, rep etc.
• Bomull, snö och annat material som absorberar radiovågor
• Föremål med snäva vinklar
• Låga hinder
• Höga hinder vars övre del skjuter ut i riktning mot din bil
• Människor känns eventuellt inte av om de bär vissa typer av kläder.
• Rörliga föremål som människor eller djur
OM10538SE.book Page 329 Thursday, November 24, 2016 6:41 PM

3304-5. Använda förarstödssystemen
OM10538SE

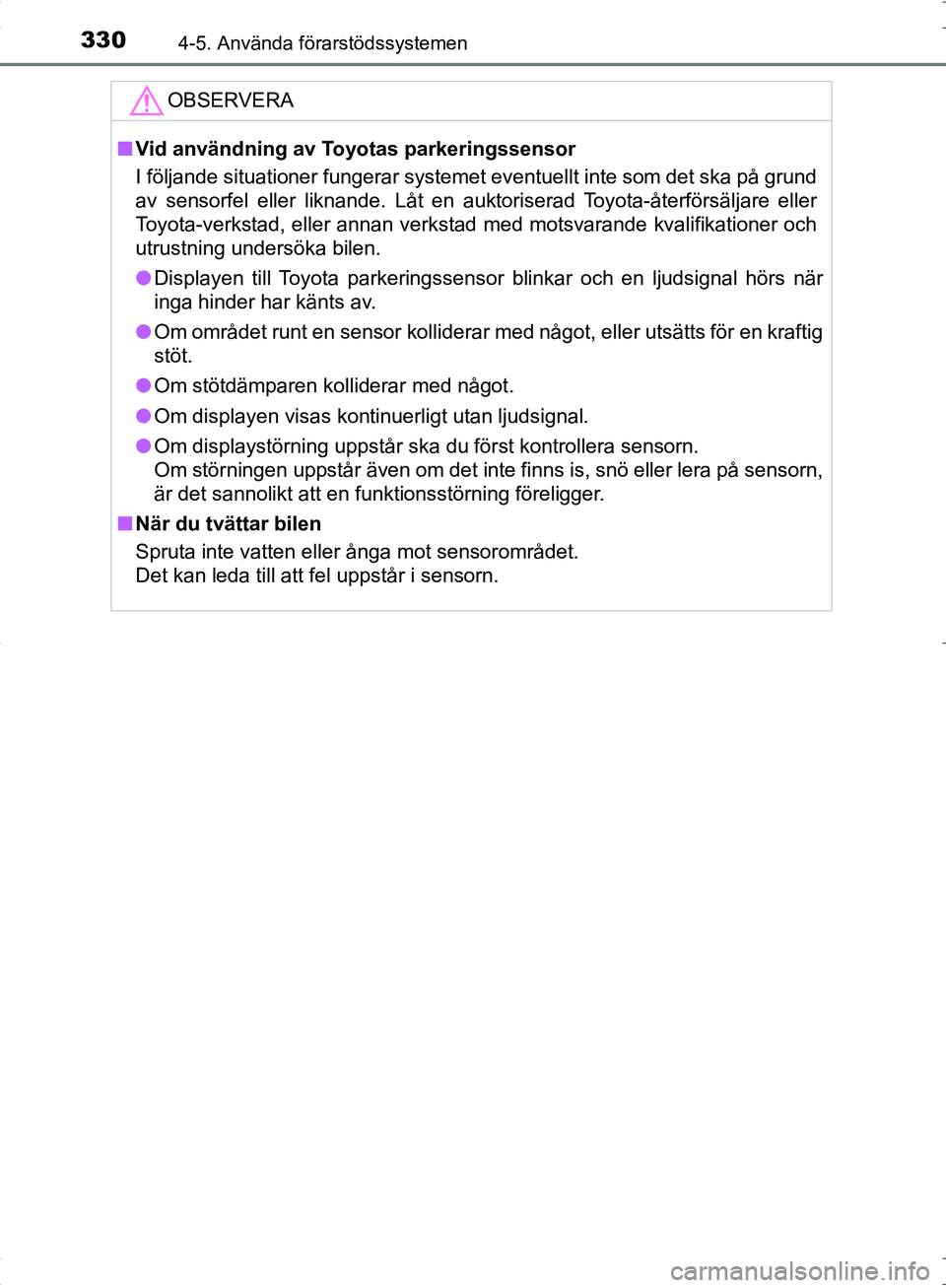

OBSERVERA
■Vid användning av Toyo tas parkeringssensor
I följande situationer fungerar systemet eventuellt inte som det ska på grund
av sensorfel eller liknande. Låt en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning undersöka bilen.
● Displayen till Toyota parkeringssensor blinkar och en ljudsignal hörs när
inga hinder har känts av.
● Om området runt en sensor kolliderar med något, eller utsätts för en kraftig
stöt.
● Om stötdämparen kolliderar med något.
● Om displayen visas kontinuerligt utan ljudsignal.
● Om displaystörning uppstår ska du först kontrollera sensorn.
Om störningen uppstår även om det inte finns is, snö eller lera på sensorn,
är det sannolikt att en funktionsstörning föreligger.
■ När du tvättar bilen
Spruta inte vatten eller ånga mot sensorområdet.
Det kan leda till att fel uppstår i sensorn.
OM10538SE.book Page 330 Thursday, November 24, 2016 6:41 PM

3414-5. Använda förarstödssystemen
4
Körning
OM10538SE

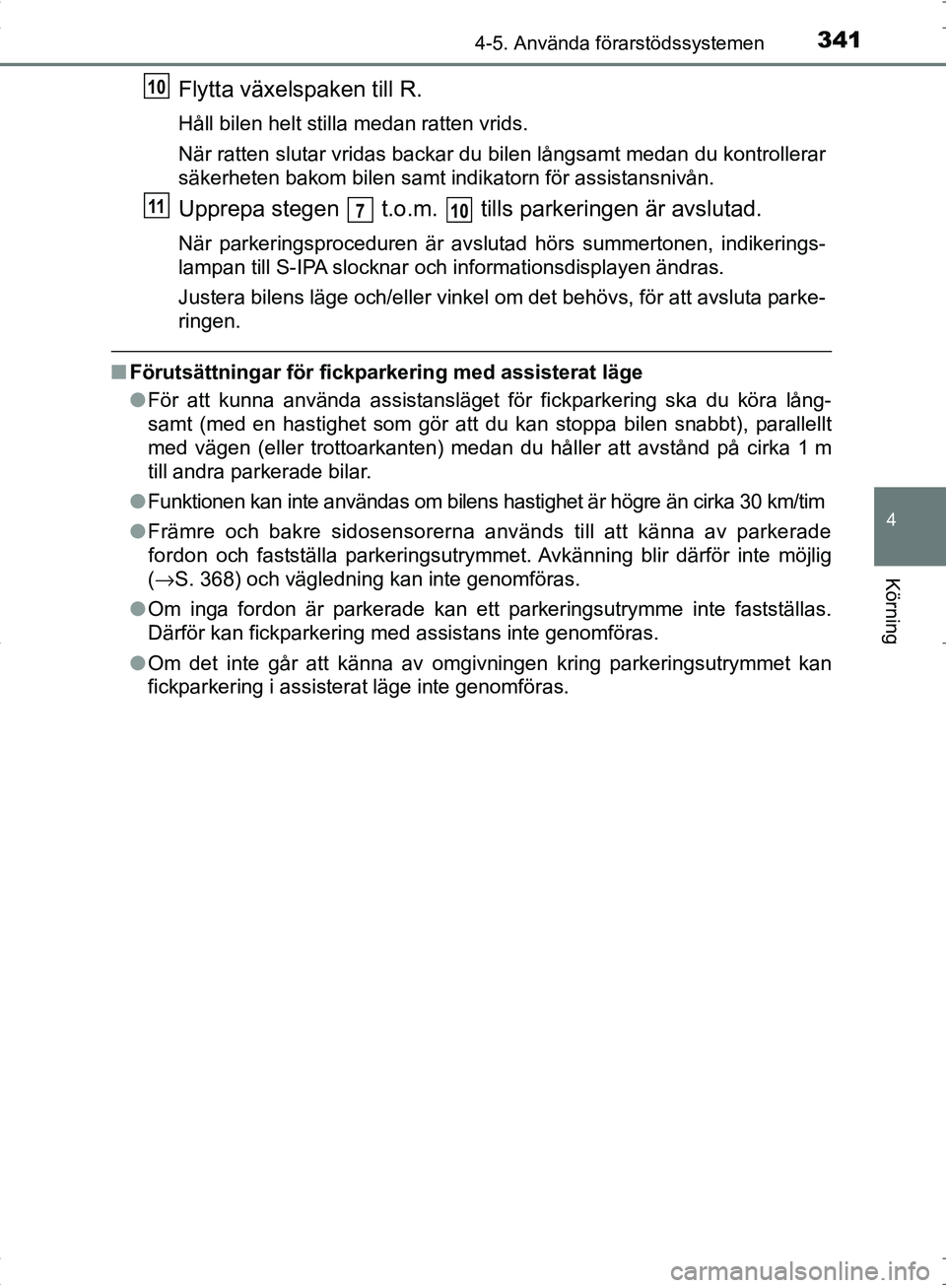

Flytta växelspaken till R.
Håll bilen helt stilla medan ratten vrids.
När ratten slutar vridas backar du bilen långsamt medan du kontrollerar
säkerheten bakom bilen samt indikatorn för assistansnivån.
Upprepa stegen t.o.m. tills parkeringen är avslutad.
När parkeringsproceduren är avslutad hörs summertonen, indikerings-
lampan till S-IPA slocknar och informationsdisplayen ändras.
Justera bilens läge och/eller vinkel om det behövs, för att avsluta parke-
ringen.
■Förutsättningar för fickparkering med assisterat läge
●För att kunna använda assistansläget för fickparkering ska du köra lång-
samt (med en hastighet som gör att du kan stoppa bilen snabbt), parallellt
med vägen (eller trottoarkanten) medan du håller att avstånd på cirka 1 m
till andra parkerade bilar.
● Funktionen kan inte användas om bilens hastighet är högre än cirka 30 km/tim
● Främre och bakre sidosensorerna används till att känna av parkerade
fordon och fastställa parkeringsutrymmet. Avkänning blir därför inte möjlig
( →S. 368) och vägledning kan inte genomföras.
● Om inga fordon är parkerade kan ett parkeringsutrymme inte fastställas.
Därför kan fickparkering med assistans inte genomföras.
● Om det inte går att känna av omgivningen kring parkeringsutrymmet kan
fickparkering i assisterat läge inte genomföras.
10
11710
