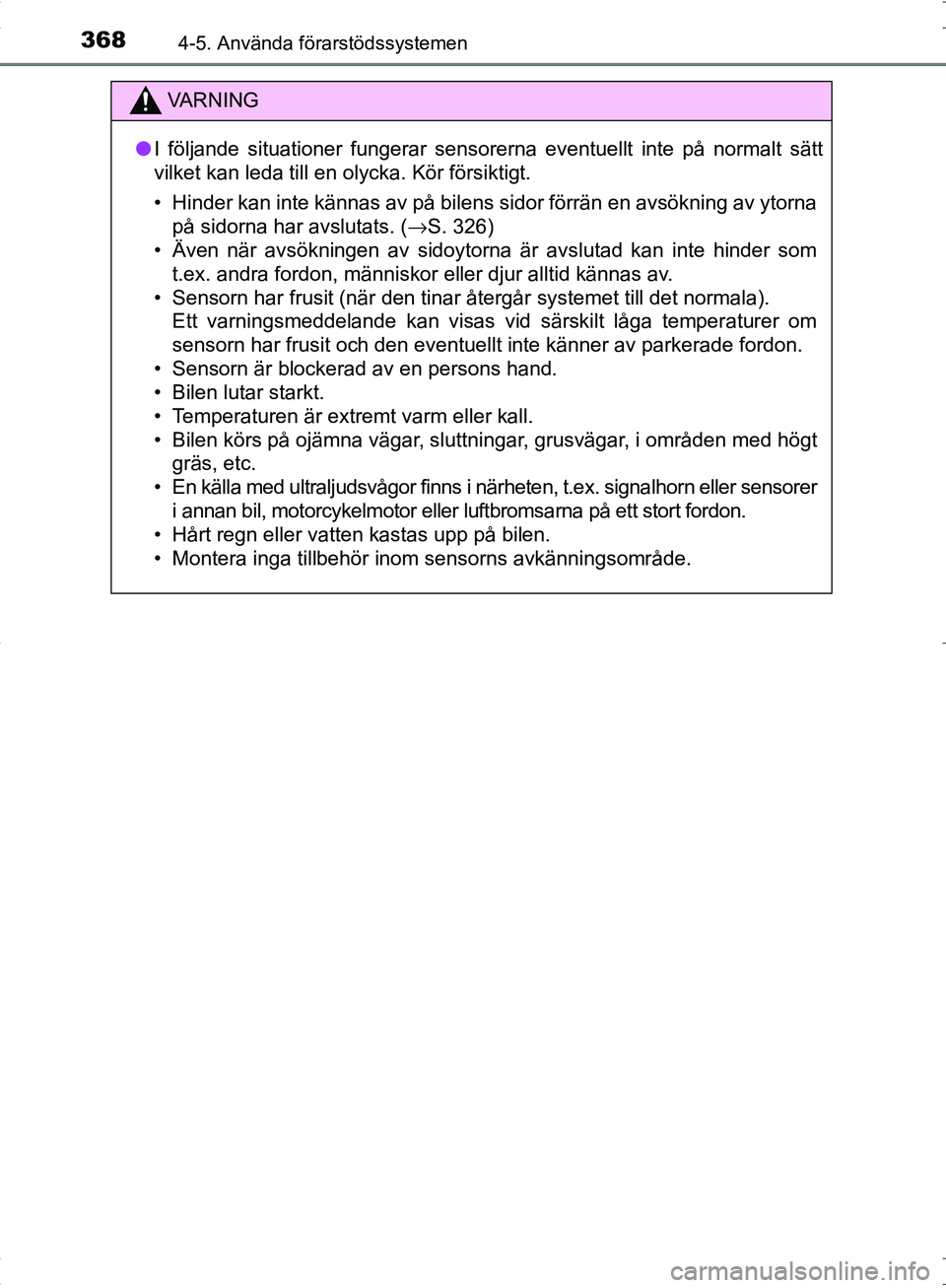

3684-5. Använda förarstödssystemen
OM10538SE
VA R N I N G
●I följande situationer fungerar sensorerna eventuellt inte på normalt sätt
vilket kan leda till en olycka. Kör försiktigt.
• Hinder kan inte kännas av på bilens sidor förrän en avsökning av ytorna
på sidorna har avslutats. ( →S. 326)
• Även när avsökningen av sidoytorna är avslutad kan inte hinder som
t.ex. andra fordon, människor eller djur alltid kännas av.
• Sensorn har frusit (när den tinar återgår systemet till det normala). Ett varningsmeddelande kan visas vid särskilt låga temperaturer om
sensorn har frusit och den eventuellt inte känner av parkerade fordon.
• Sensorn är blockerad av en persons hand.
• Bilen lutar starkt.
• Temperaturen är extremt varm eller kall.
• Bilen körs på ojämna vägar, sluttn ingar, grusvägar, i områden med högt
gräs, etc.
• En källa med ultraljudsvågor finns i närheten, t.ex. signalhorn eller sensorer i annan bil, motorcykelmotor eller luftbromsarna på ett stort fordon.
• Hårt regn eller vatten kastas upp på bilen.
• Montera inga tillbehör inom sensorns avkänningsområde.
OM10538SE.book Page 368 Thursday, November 24, 2016 6:41 PM

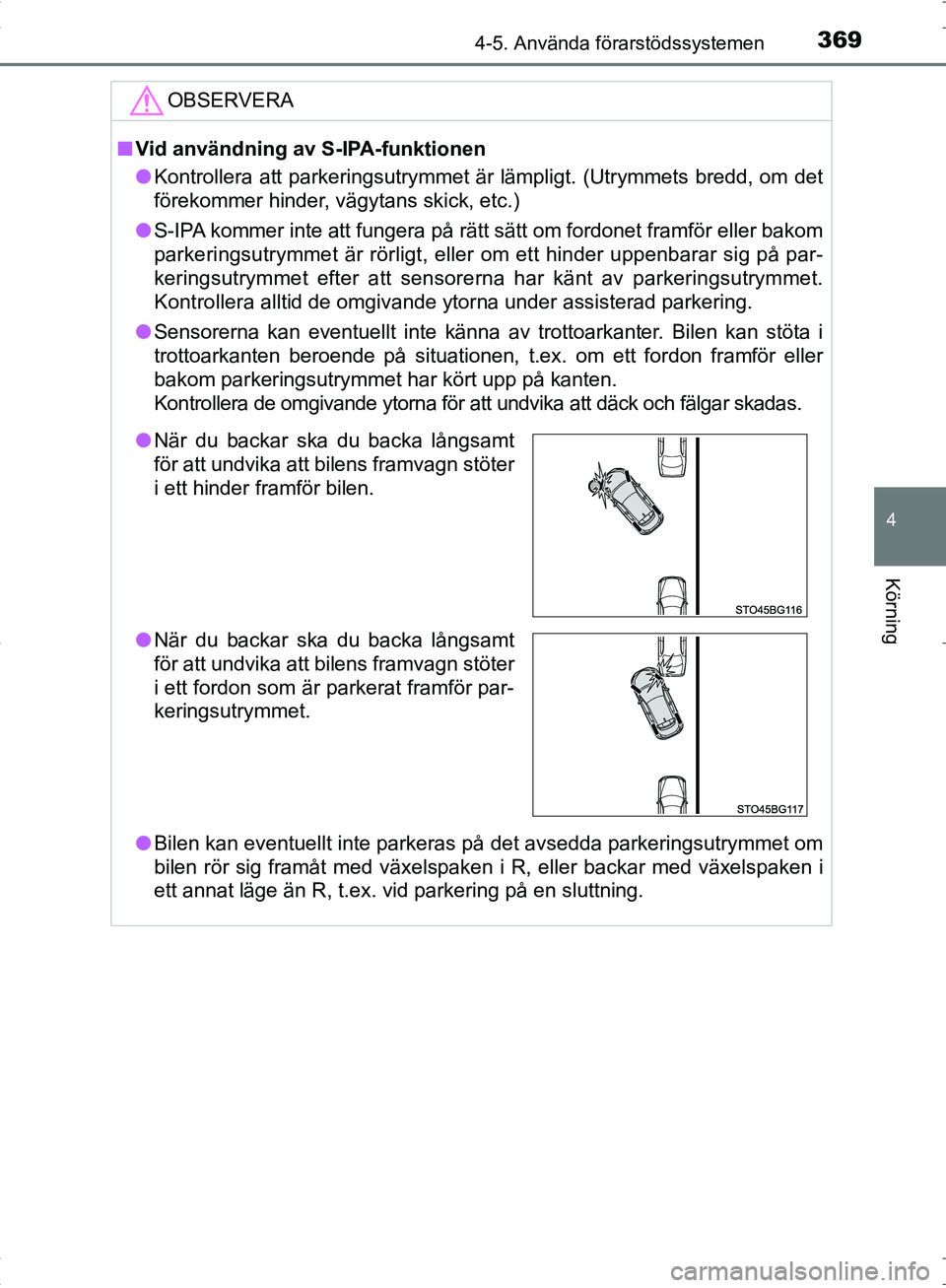

3694-5. Använda förarstödssystemen
4
Körning
OM10538SE
OBSERVERA
■Vid användning av S-IPA-funktionen
● Kontrollera att parkeringsutrymmet är lämpligt. (Utrymmets bredd, om det
förekommer hinder, vägytans skick, etc.)
● S-IPA kommer inte att fungera på rätt sätt om fordonet framför eller bakom
parkeringsutrymmet är rörligt, eller om ett hinder uppenbarar sig på par-
keringsutrymmet efter att sensorerna har känt av parkeringsutrymmet.
Kontrollera alltid de omgivande ytorna under assisterad parkering.
● Sensorerna kan eventuellt inte känna av trottoarkanter. Bilen kan stöta i
trottoarkanten beroende på situationen, t.ex. om ett fordon framför eller
bakom parkeringsutrymmet har kört upp på kanten.
Kontrollera de omgivande ytorna för att undvika att däck och fälgar skadas.
● Bilen kan eventuellt inte parkeras på det avsedda parkeringsutrymmet om
bilen rör sig framåt med växelspaken i R, eller backar med växelspaken i
ett annat läge än R, t.ex. vid parkering på en sluttning.
●När du backar ska du backa långsamt
för att undvika att bilens framvagn stöter
i ett hinder framför bilen.
● När du backar ska du backa långsamt
för att undvika att bilens framvagn stöter
i ett fordon som är parkerat framför par-
keringsutrymmet.
OM10538SE.book Page 369 Thursday, November 24, 2016 6:41 PM

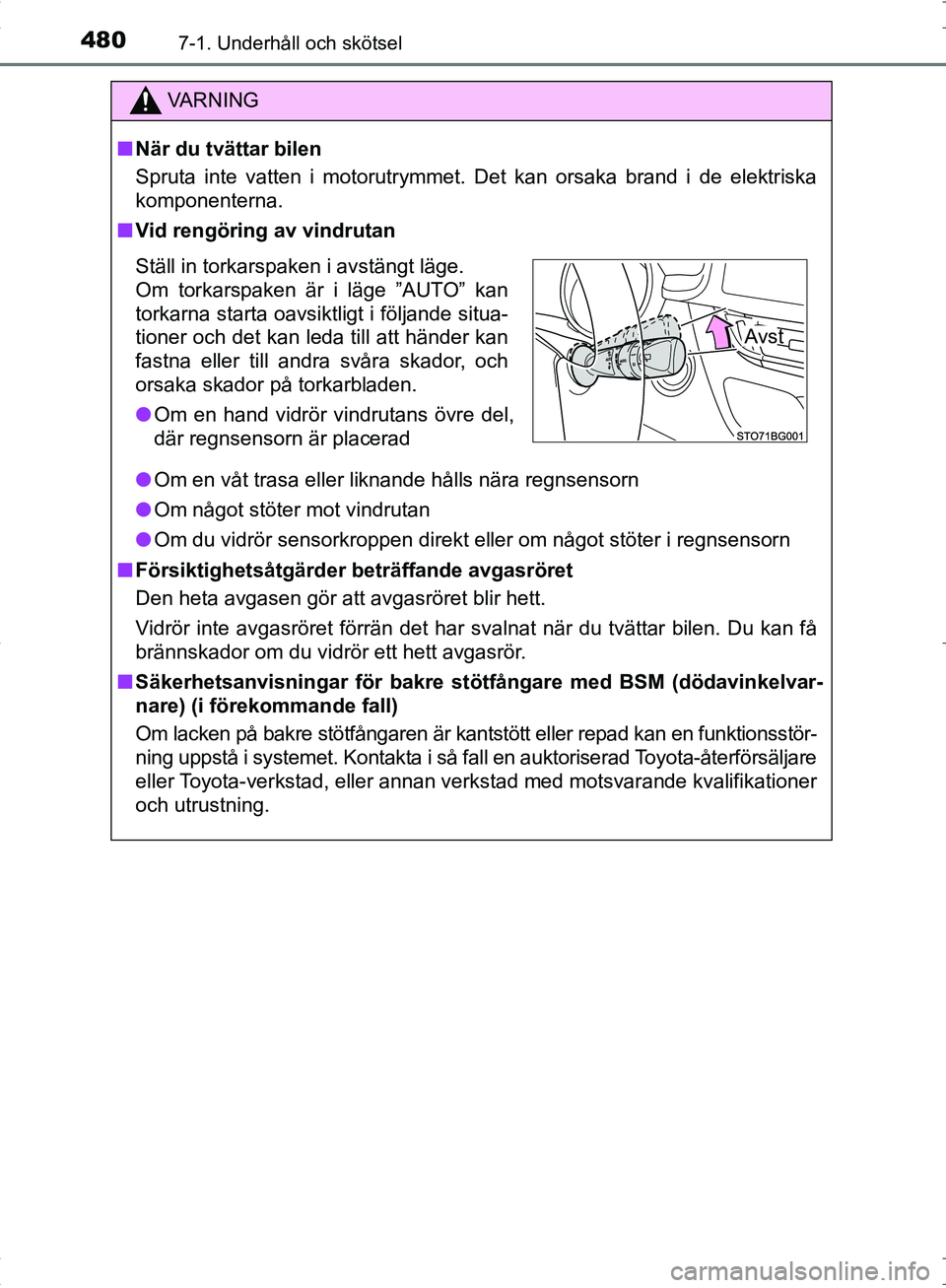

4807-1. Underhåll och skötsel
OM10538SE
VA R N I N G
■När du tvättar bilen
Spruta inte vatten i motorutrymmet. Det kan orsaka brand i de elektriska
komponenterna.
■ Vid rengöring av vindrutan
● Om en våt trasa eller liknande hålls nära regnsensorn
● Om något stöter mot vindrutan
● Om du vidrör sensorkroppen direkt eller om något stöter i regns\
ensorn
■ Försiktighetsåtgärder beträffande avgasröret
Den heta avgasen gör att avgasröret blir hett.
Vidrör inte avgasröret förrän det har svalnat när du tvättar bilen. Du kan få
brännskador om du vidrör ett hett avgasrör.
■ Säkerhetsanvisningar för bakre stötfångare med BSM (dödavinkelvar-
nare) (i förekommande fall)
Om lacken på bakre stötfångaren är kantstött eller repad kan en funktionsstör-
ning uppstå i systemet. Kontakta i så fall en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
Ställ in torkarspaken i avstängt läge.
Om torkarspaken är i läge ”AUTO” kan
torkarna starta oavsiktligt i följande situa-
tioner och det kan leda till att händer kan
fastna eller till andra svåra skador, och
orsaka skador på torkarbladen.
● Om en hand vidrör vindrutans övre del,
där regnsensorn är placerad
Avst
OM10538SE.book Page 480 Thursday, November 24, 2016 6:41 PM

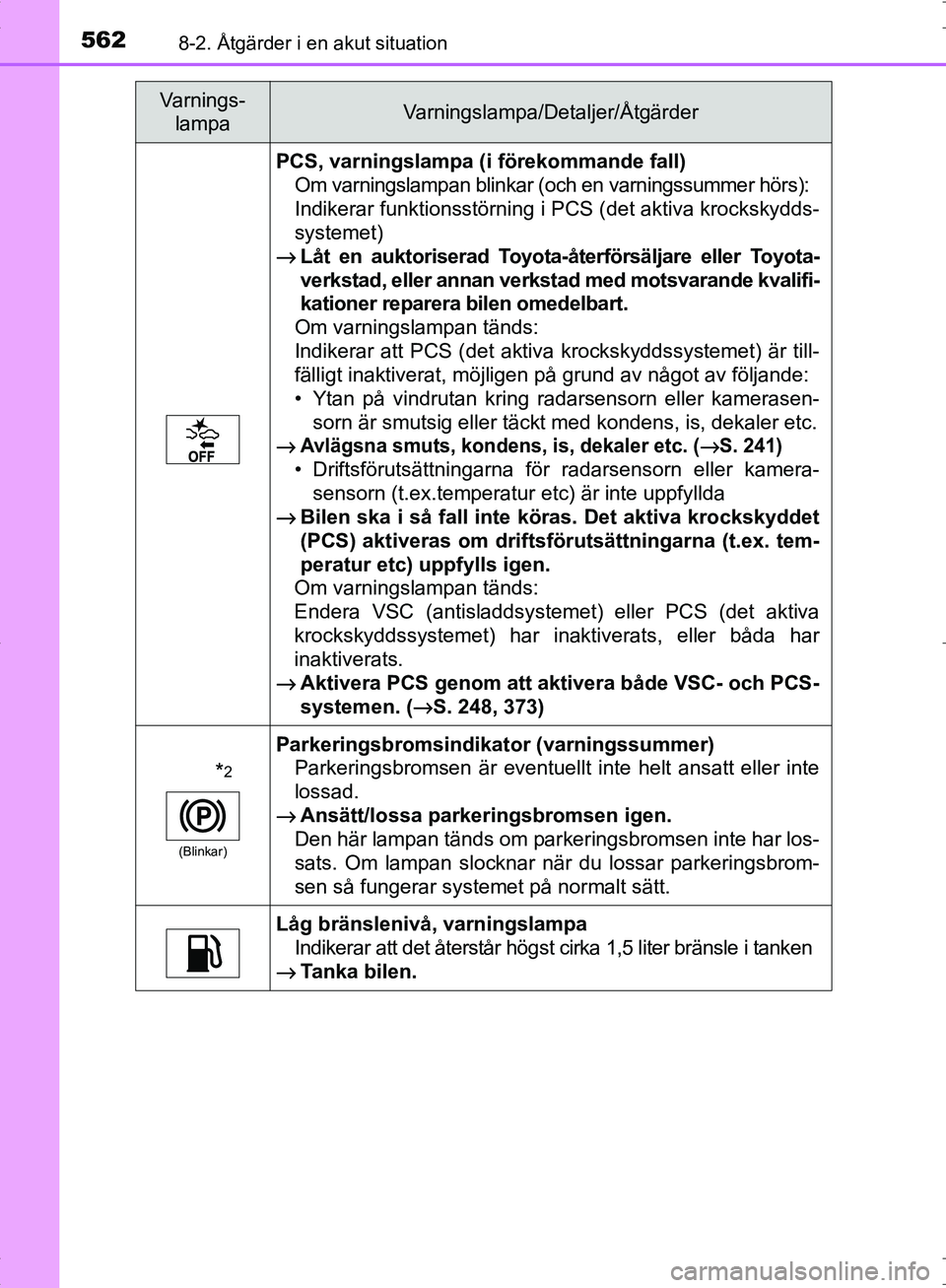

5628-2. Åtgärder i en akut situation
OM10538SE
PCS, varningslampa (i förekommande fall)Om varningslampan blinkar (och en varningssummer hörs):
Indikerar funktionsstörning i PCS (det aktiva krockskydds-
systemet)
→ Låt en auktoriserad Toyota-å terförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifi-
kationer reparera bilen omedelbart.
Om varningslampan tänds:
Indikerar att PCS (det aktiva krockskyddssystemet) är till-
fälligt inaktiverat, möjligen på grund av något av följan\
de:
• Ytan på vindrutan kring radarsensorn eller kamerasen- sorn är smutsig eller täckt med kondens, is, dekaler etc.
→Avlägsna smuts, kondens , is, dekaler etc. (→S. 241)
• Driftsförutsättningarna för radarsensorn eller kamera-
sensorn (t.ex.temperatur etc) är inte uppfyllda
→ Bilen ska i så fall inte köras. Det aktiva krockskyddet
(PCS) aktiveras om driftsföru tsättningarna (t.ex. tem-
peratur etc) uppfylls igen.
Om varningslampan tänds:
Endera VSC (antisladdsystemet) eller PCS (det aktiva
krockskyddssystemet) har inaktiverats, eller båda har
inaktiverats.
→ Aktivera PCS genom att aktivera både VSC- och PCS-
systemen. ( →S. 248, 373)
*2
(Blinkar)
Parkeringsbromsindikat or (varningssummer)
Parkeringsbromsen är eventuellt inte helt ansatt eller inte
lossad.
→ Ansätt/lossa parkeringsbromsen igen.
Den här lampan tänds om parkeringsbromsen inte har los-
sats. Om lampan slocknar när du lossar parkeringsbrom-
sen så fungerar systemet på normalt sätt.
Låg bränslenivå, varningslampa
Indikerar att det återstår högst cirka 1,5 liter bränsle i tanken
→ Tanka bilen.
Varnings-
lampaVarningslampa/Detaljer/Åtgärder
OM10538SE.book Page 562 Thursday, November 24, 2016 6:41 PM

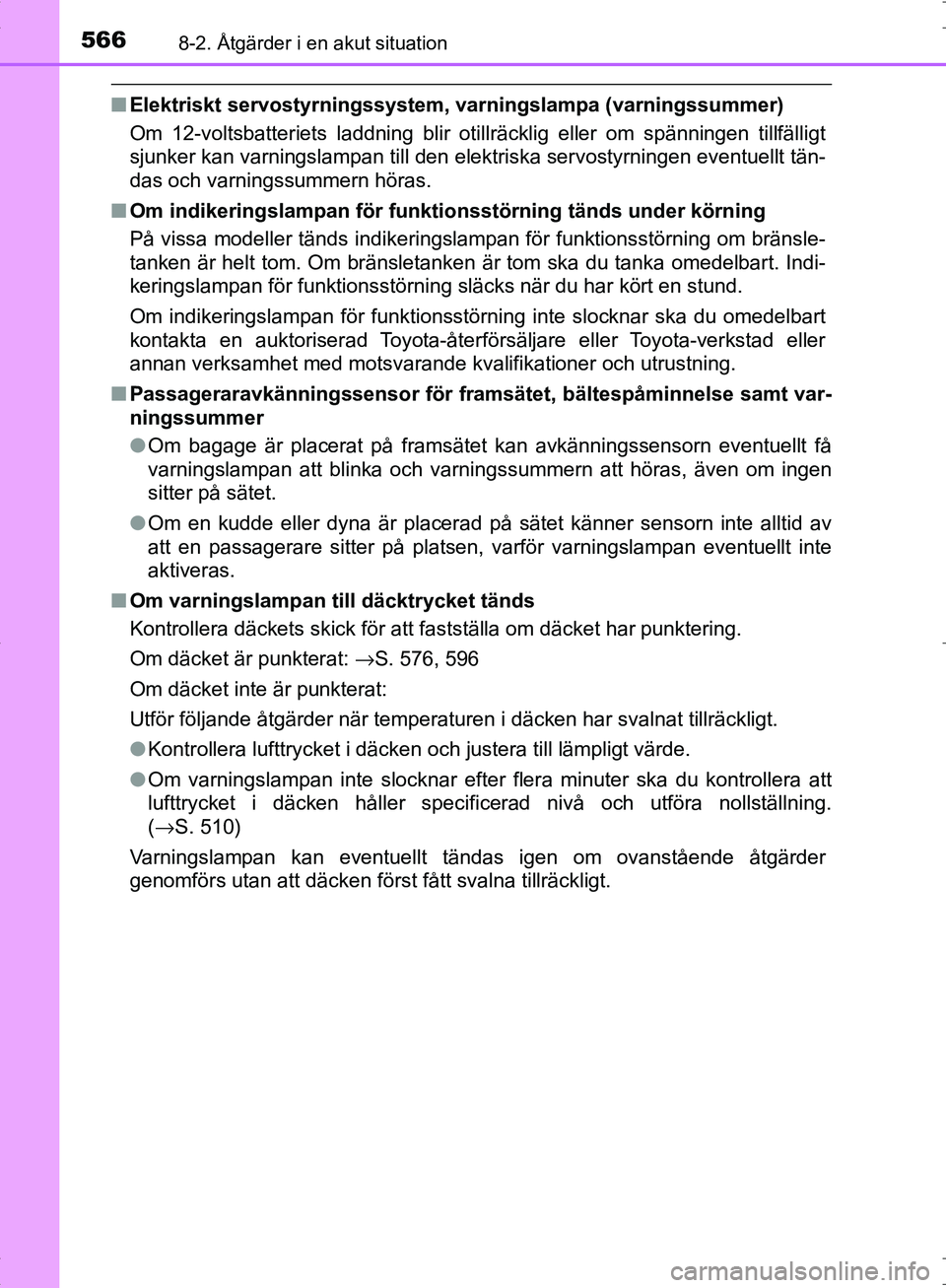

5668-2. Åtgärder i en akut situation
OM10538SE
■Elektriskt servostyrningssystem, varningslampa (varningssummer)
Om 12-voltsbatteriets laddning blir otillräcklig eller om spänningen tillfälligt
sjunker kan varningslampan till den elektriska servostyrningen eventuellt tän-
das och varningssummern höras.
■ Om indikeringslampan för funktionsstörning tänds under körning
På vissa modeller tänds indikeringslampan för funktionsstörning om bränsle-
tanken är helt tom. Om bränsletanken är tom ska du tanka omedelbart. Indi-
keringslampan för funktionsstörning släcks när du har kört en stund.
Om indikeringslampan för funktionsstörning inte slocknar ska du omedelbart
kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verksamhet med motsvarande kvalifikationer och utrustning.
■ Passageraravkänningssensor för framsät et, bältespåminnelse samt var-
ningssummer
● Om bagage är placerat på framsätet kan avkänningssensorn eventuellt få
varningslampan att blinka och varningssummern att höras, även om ingen
sitter på sätet.
● Om en kudde eller dyna är placerad på sätet känner sensorn inte alltid av
att en passagerare sitter på platsen, varför varningslampan eventuellt inte
aktiveras.
■ Om varningslampan till däcktrycket tänds
Kontrollera däckets skick för att fastställa om däcket har punktering.
Om däcket är punkterat: →S. 576, 596
Om däcket inte är punkterat:
Utför följande åtgärder när temperaturen i däcken har svalnat tillräckligt.
● Kontrollera lufttrycket i däcken och justera till lämpligt värde.
● Om varningslampan inte slocknar efter flera minuter ska du kontrollera att
lufttrycket i däcken håller specificerad nivå och utföra nollställning.
(→S. 510)
Varningslampan kan eventuellt tändas igen om ovanstående åtgärder
genomförs utan att däcken först fått svalna tillräckligt.\
OM10538SE.book Page 566 Thursday, November 24, 2016 6:41 PM

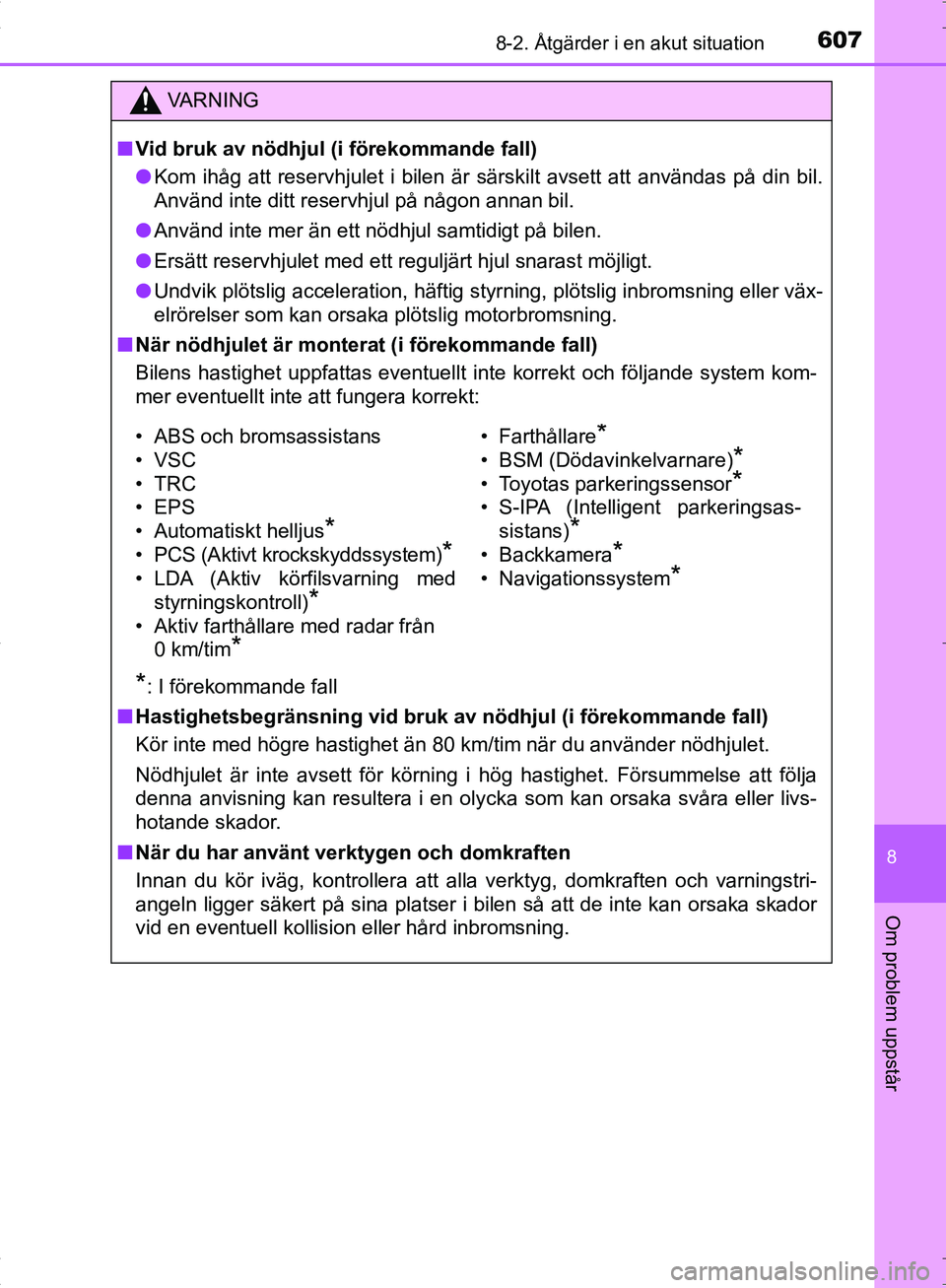

6078-2. Åtgärder i en akut situation
OM10538SE
8
Om problem uppstår
VA R N I N G
■Vid bruk av nödhjul (i förekommande fall)
● Kom ihåg att reservhjulet i bilen är särskilt avsett att användas på din bil.
Använd inte ditt reservhjul på någon annan bil.
● Använd inte mer än ett nödhjul samtidigt på bilen.
● Ersätt reservhjulet med ett reguljärt hjul snarast möjligt.
● Undvik plötslig acceleration, häftig styrning, plötslig inbromsning eller väx-
elrörelser som kan orsaka plötslig motorbromsning.
■ När nödhjulet är monterat (i förekommande fall)
Bilens hastighet uppfattas eventuellt inte korrekt och följande system kom-
mer eventuellt inte att fungera korrekt:
*: I förekommande fall
■ Hastighetsbegränsning vid bruk av nödhjul (i förekommande fall)
Kör inte med högre hastighet än 80 km/tim när du använder nödhjulet.
Nödhjulet är inte avsett för körning i hög hastighet. Försummelse att följa
denna anvisning kan resultera i en olycka som kan orsaka svåra eller livs-
hotande skador.
■ När du har använt verktygen och domkraften
Innan du kör iväg, kontrollera att alla verktyg, domkraften och varningstri-
angeln ligger säkert på sina platser i bilen så att de inte kan orsaka skador
vid en eventuell kollision eller hård inbromsning.
• ABS och bromsassistans
•VSC
•TRC
•EPS
• Automatiskt helljus
*
• PCS (Aktivt krockskyddssystem)*
• LDA (Aktiv körfilsvarning med
styrningskontroll)
*
• Aktiv farthållare med radar från 0 km/tim
*
• Farthållare*
• BSM (Dödavinkelvarnare)*
• Toyotas parkeringssensor*
• S-IPA (Intelligent parkeringsas-sistans)
*
• Backkamera*
• Navigationssystem*
OM10538SE.book Page 607 Thursday, November 24, 2016 6:41 PM

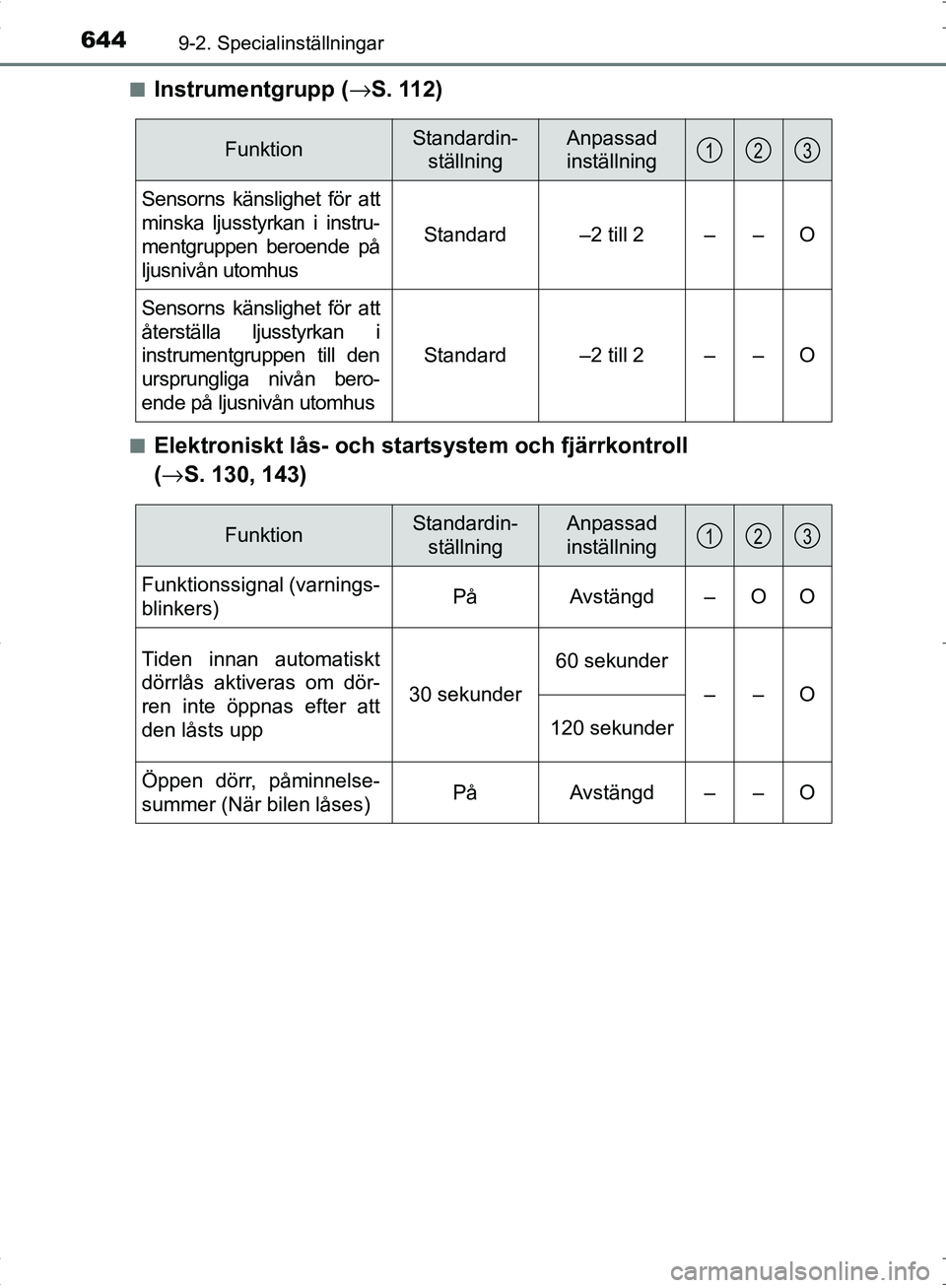

6449-2. Specialinställningar
OM10538SE■
Instrumentgrupp (
→S. 112)
■Elektroniskt lås- och startsystem och fjärrkontroll
(→ S. 130, 143)
FunktionStandardin-
ställningAnpassad
inställning
Sensorns känslighet för att
minska ljusstyrkan i instru-
mentgruppen beroende på
ljusnivån utomhus
Standard–2 till 2––O
Sensorns känslighet för att
återställa ljusstyrkan i
instrumentgruppen till den
ursprungliga nivån bero-
ende på ljusnivån utomhus
Standard–2 till 2––O
123
FunktionStandardin-
ställningAnpassad
inställning
Funktionssignal (varnings-
blinkers)PåAvstängd–OO
Tiden innan automatiskt
dörrlås aktiveras om dör-
ren inte öppnas efter att
den låsts upp
30 sekunder
60 sekunder
––O
120 sekunder
Öppen dörr, påminnelse-
summer (När bilen låses)PåAvstängd––O
123
OM10538SE.book Page 644 Thursday, November 24, 2016 6:41 PM

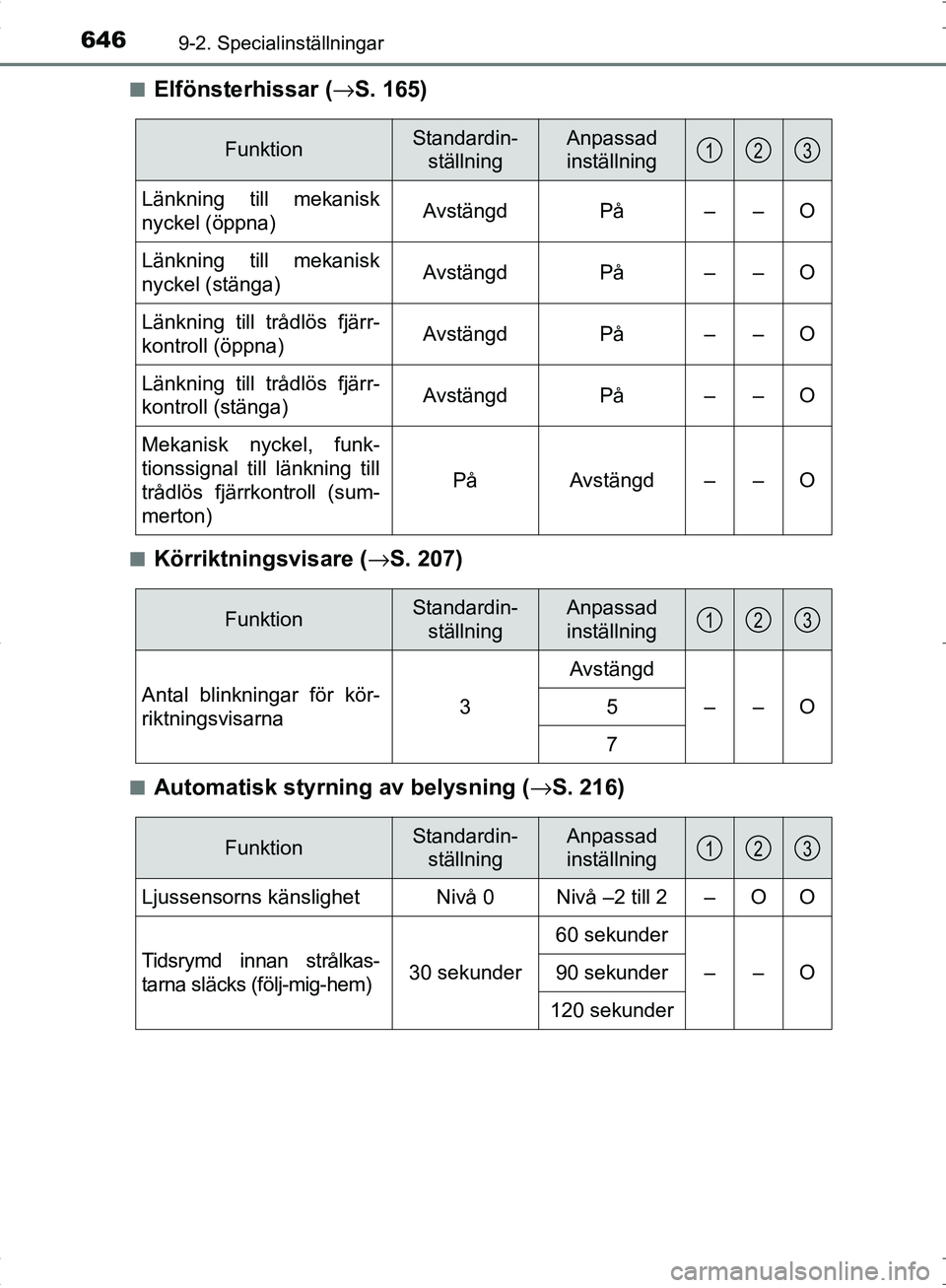

6469-2. Specialinställningar
OM10538SE■
Elfönsterhissar (
→S. 165)
■Körriktningsvisare ( →S. 207)
■Automatisk styrning av belysning ( →S. 216)
FunktionStandardin-
ställningAnpassad
inställning
Länkning till mekanisk
nyckel (öppna)AvstängdPå––O
Länkning till mekanisk
nyckel (stänga)AvstängdPå––O
Länkning till trådlös fjärr-
kontroll (öppna)AvstängdPå––O
Länkning till trådlös fjärr-
kontroll (stänga)AvstängdPå––O
Mekanisk nyckel, funk-
tionssignal till länkning till
trådlös fjärrkontroll (sum-
merton)
PåAvstängd––O
123
FunktionStandardin-
ställningAnpassad
inställning
Antal blinkningar för kör-
riktningsvisarna3
Avstängd
––O5
7
123
FunktionStandardin-ställningAnpassad
inställning
Ljussensorns känslighetNivå 0Nivå –2 till 2–OO
Tidsrymd innan strålkas-
tarna släcks (följ-mig-hem)30 sekunder
60 sekunder
––O90 sekunder
120 sekunder
123
OM10538SE.book Page 646 Thursday, November 24, 2016 6:41 PM

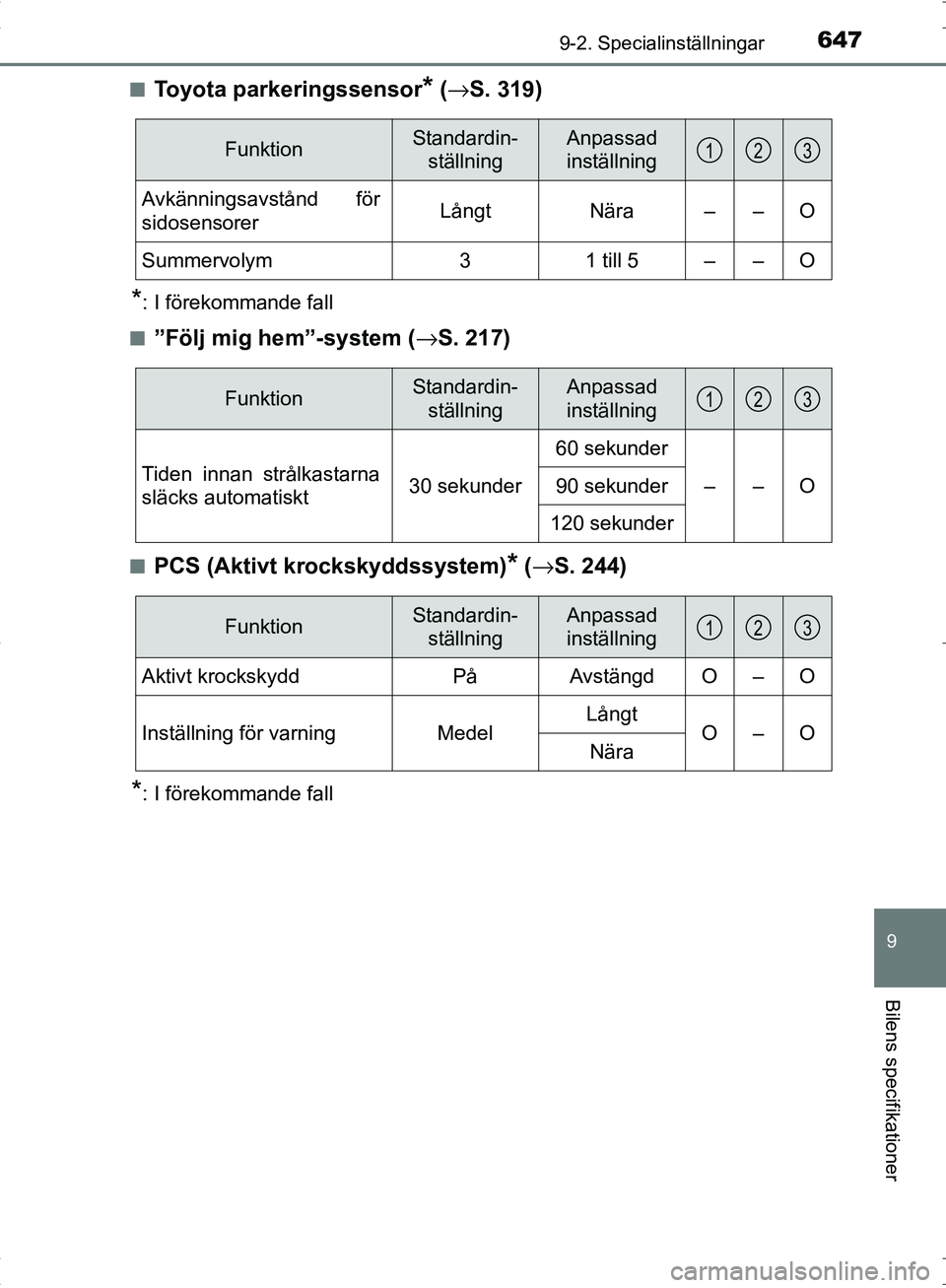

6479-2. Specialinställningar
OM10538SE
9
Bilens specifikationer
■Toyota parkeringssensor* (→ S. 319)
*: I förekommande fall
■
”Följ mig hem”-system ( →S. 217)
■PCS (Aktivt krockskyddssystem)* (→ S. 244)
*: I förekommande fall
FunktionStandardin-
ställningAnpassad
inställning
Avkänningsavstånd för
sidosensorerLångtNära––O
Summervolym31 till 5––O
123
FunktionStandardin-ställningAnpassad
inställning
Tiden innan strålkastarna
släcks automatiskt30 sekunder
60 sekunder
––O90 sekunder
120 sekunder
123
FunktionStandardin-ställningAnpassad
inställning
Aktivt krockskyddPåAvstängdO–O
Inställning för varningMedelLångtO–ONära
123
OM10538SE.book Page 647 Thursday, November 24, 2016 6:41 PM

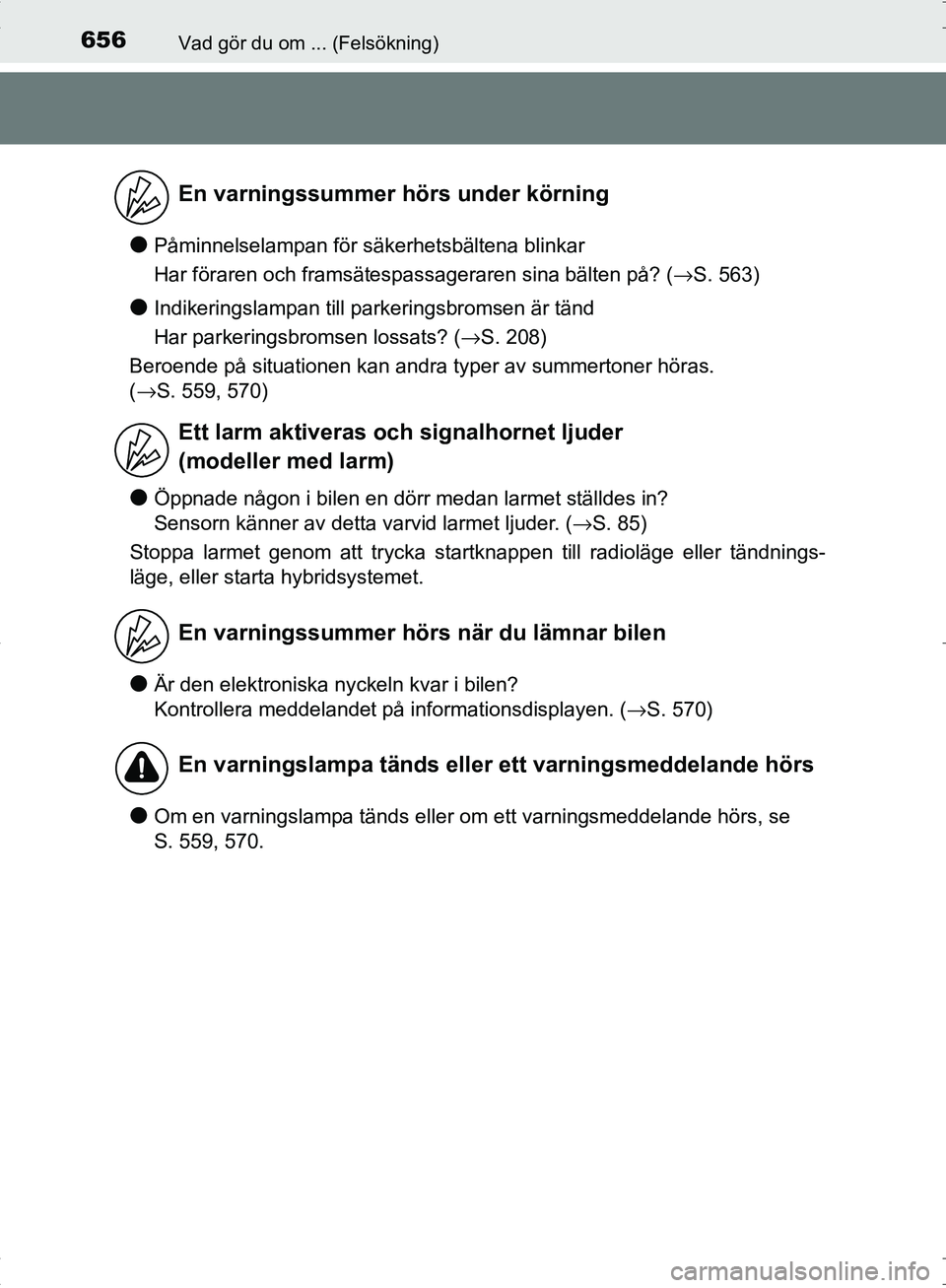

656Vad gör du om ... (Felsökning)
OM10538SE
●Påminnelselampan för säkerhetsbältena blinkar
Har föraren och framsätespassageraren sina bälten på? (→S. 563)
●Indikeringslampan till parkeringsbromsen är tänd
Har parkeringsbromsen lossats? (→S. 208)
Beroende på situationen kan andra typer av summertoner höras.
( →S. 559, 570)
●Öppnade någon i bilen en dörr medan larmet ställdes in?
Sensorn känner av detta varvid larmet ljuder. ( →S. 85)
Stoppa larmet genom att trycka startknappen till radioläge eller tändnings-
läge, eller starta hybridsystemet.
●Är den elektroniska nyckeln kvar i bilen?
Kontrollera meddelandet på informationsdisplayen. ( →S. 570)
●Om en varningslampa tänds eller om ett varningsmeddelande hörs, se
S. 559, 570.
En varningssummer hörs under körning
Ett larm aktiveras och signalhornet ljuder
(modeller med larm)
En varningssummer hörs när du lämnar bilen
En varningslampa tänds eller ett varningsmeddelande hörs
OM10538SE.book Page 656 Thursday, November 24, 2016 6:41 PM
