TOYOTA C_HR HYBRID 2017 Instructieboekje (in Dutch)

911-3. Hybridesysteem
1
Veiligheid en beveiliging
C-HR_HV_OM_Europe_OM10538E ■

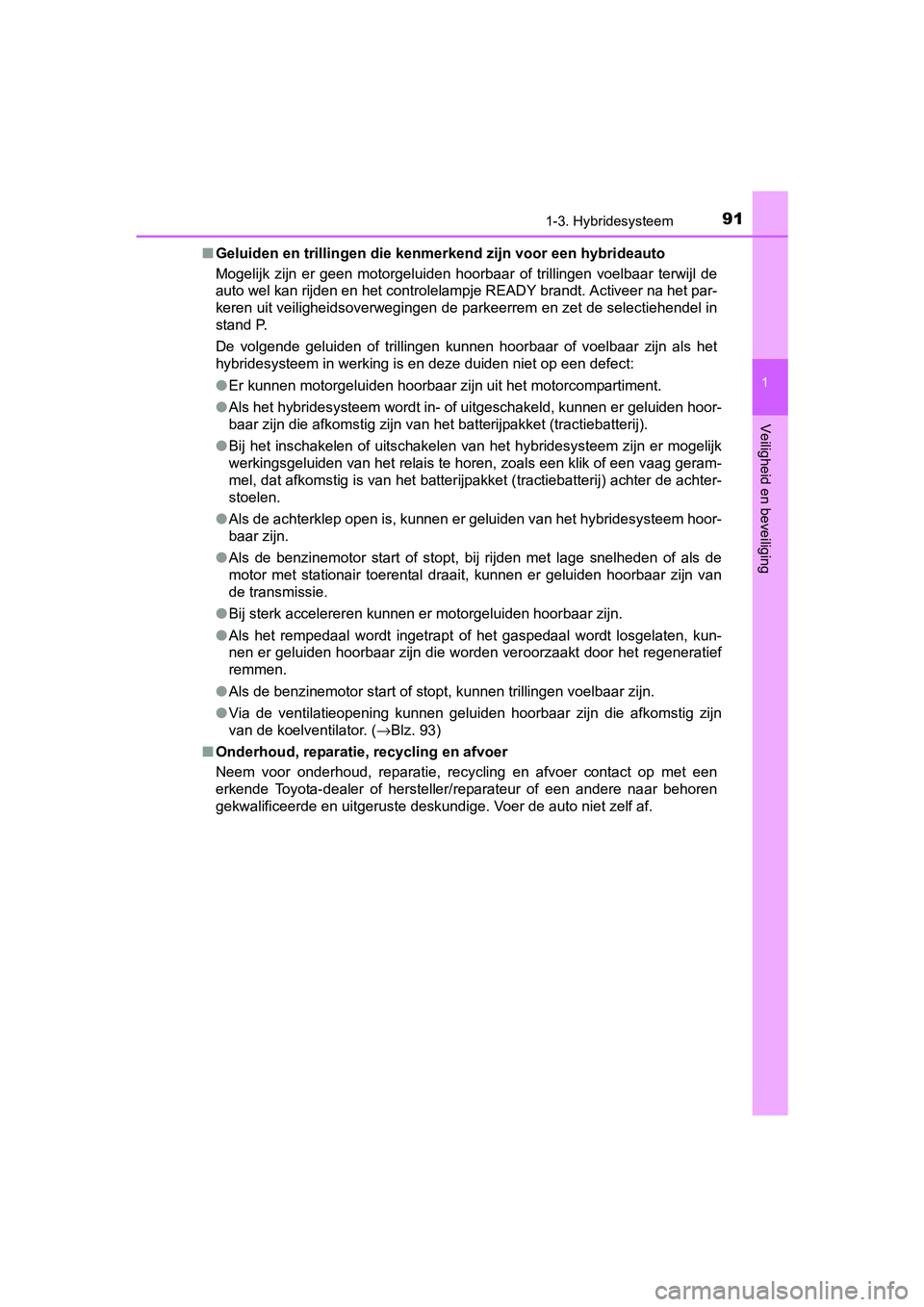

Geluiden en trillingen die kenme rkend zijn voor een hybrideauto
Mogelijk zijn er geen motorgeluiden hoorbaar of trillingen voel baar terwijl de
auto wel kan rijden en het controlelampje READY brandt. Activee r na het par-
keren uit veiligheidsoverwegingen de parkeerrem en zet de selec tiehendel in
stand P.
De volgende geluiden of trillingen kunnen hoorbaar of voelbaar zijn als het
hybridesysteem in werking is en deze duiden niet op een defect:
● Er kunnen motorgeluiden hoorbaar zijn uit het motorcompartiment .
● Als het hybridesysteem wordt in- of uitgeschakeld, kunnen er ge luiden hoor-
baar zijn die afkomstig zijn van het batterijpakket (tractiebat terij).
● Bij het inschakelen of uitschakelen van het hybridesysteem zijn er mogelijk
werkingsgeluiden van het relais te horen, zoals een klik of een vaag geram-
mel, dat afkomstig is van het batterijpakket (tractiebatterij) achter de achter-
stoelen.
● Als de achterklep open is, kunnen er geluiden van het hybridesy steem hoor-
baar zijn.
● Als de benzinemotor start of stopt, bij rijden met lage snelhed en of als de
motor met stationair toerental draait, kunnen er geluiden hoorb aar zijn van
de transmissie.
● Bij sterk accelereren kunnen er motorgeluiden hoorbaar zijn.
● Als het rempedaal wordt ingetrapt of het gaspedaal wordt losgel aten, kun-
nen er geluiden hoorbaar zijn die worden veroorzaakt door het r egeneratief
remmen.
● Als de benzinemotor start of stopt, kunnen trillingen voelbaar zijn.
● Via de ventilatieopening kunnen geluiden hoorbaar zijn die afko mstig zijn
van de koelventilator. ( →Blz. 93)
■ Onderhoud, reparatie, recycling en afvoer
Neem voor onderhoud, reparatie, recycling en afvoer contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige. Voer de auto niet zelf af.
C-HR_HV_OM_Europe_OM10538E.book Page 91 Friday, September 9, 2016 12:21 PM

921-3. Hybridesysteem
C-HR_HV_OM_Europe_OM10538E

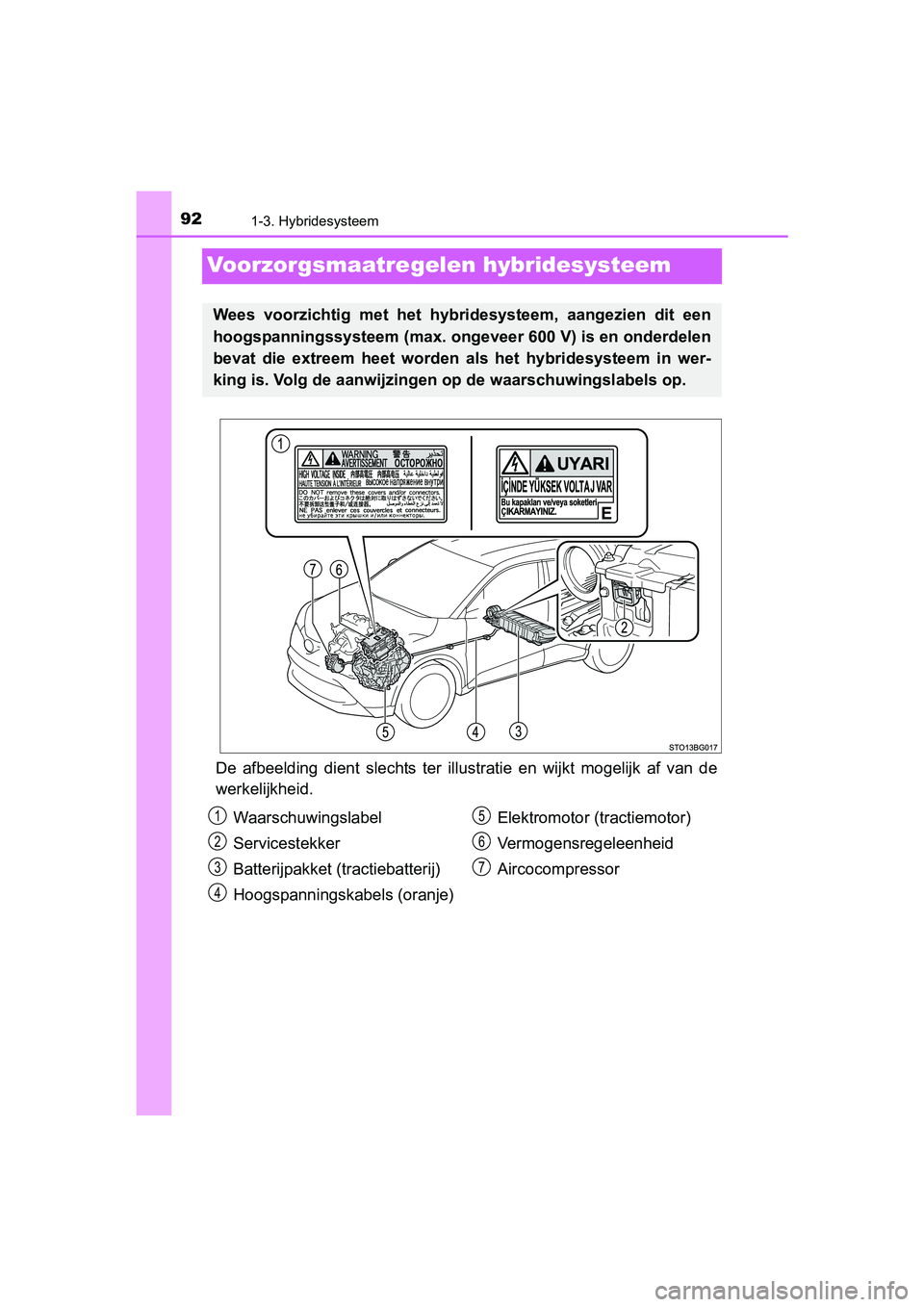

Voorzorgsmaatregelen hybridesysteem
De afbeelding dient slechts ter illustratie en wijkt mogelijk af van de
werkelijkheid.
Wees voorzichtig met het hybr idesysteem, aangezien dit een
hoogspanningssysteem (max. ongeveer 600 V) is en onderdelen
bevat die extreem heet worden als het hybridesysteem in wer-
king is. Volg de aanwijzingen op de waarschuwingslabels op.
Waarschuwingslabel
Servicestekker
Batterijpakket (tractiebatterij)
Hoogspanningskabels (oranje) Elektromotor (tractiemotor)
Vermogensregeleenheid
Aircocompressor1
2
3
4
5
6
7
C-HR_HV_OM_Europe_OM10538E.book
Page 92 Friday, September 9, 2016 12:21 PM

931-3. Hybridesysteem
1
Veiligheid en beveiliging
C-HR_HV_OM_Europe_OM10538E
Voor het koelen van het batte-
rijpakket (tractiebatterij) is er
onder de rechterzijde van de ach-
terstoel een ventilatieopening
aanwezig. Als deze ventilatieope-
ning wordt afgedekt, kan het bat-
terijpakket (tractie batterij) overver-
hit raken, waardoor het door het
batterijpakket (tractiebatterij) gele-
verde vermogen afneemt.
Het uitschakelsysteem voor noodgev allen zorgt ervoor dat het hoog-
spanningssysteem en de brandstof pomp worden uitgeschakeld als de
botsingssensor een aanrijding met een kracht boven een bepaalde
drempelwaarde heeft gesignaleerd, om de kans op een elektrische
schok en brandstoflekkage tot een minimum te beperken. Als het uit-
schakelsysteem voor noodgevallen in werking is getreden, kunt u uw
auto niet meer starten. Neem voor het herstarten van het hybrid esys-
teem contact op met een erkende Toyota-dealer of hersteller/rep ara-
teur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Als er een storing in het hybri desysteem optreedt, of als het systeem
onjuist wordt bediend, wordt aut omatisch een melding weergegeven.
Lees de op het multi-informatie-
display weergegeven waarschu-
wingsmelding en volg de aanwij-
zingen op.
Ventilatieopening batterijpakket (tractiebatterij)
Uitschakelsysteem v oor noodgevallen
Waarschuwingsmeld ing hybridesysteem
C-HR_HV_OM_Europe_OM10538E.book Page 93 Friday, September 9, 2016 12:21 PM

941-3. Hybridesysteem
C-HR_HV_OM_Europe_OM10538E

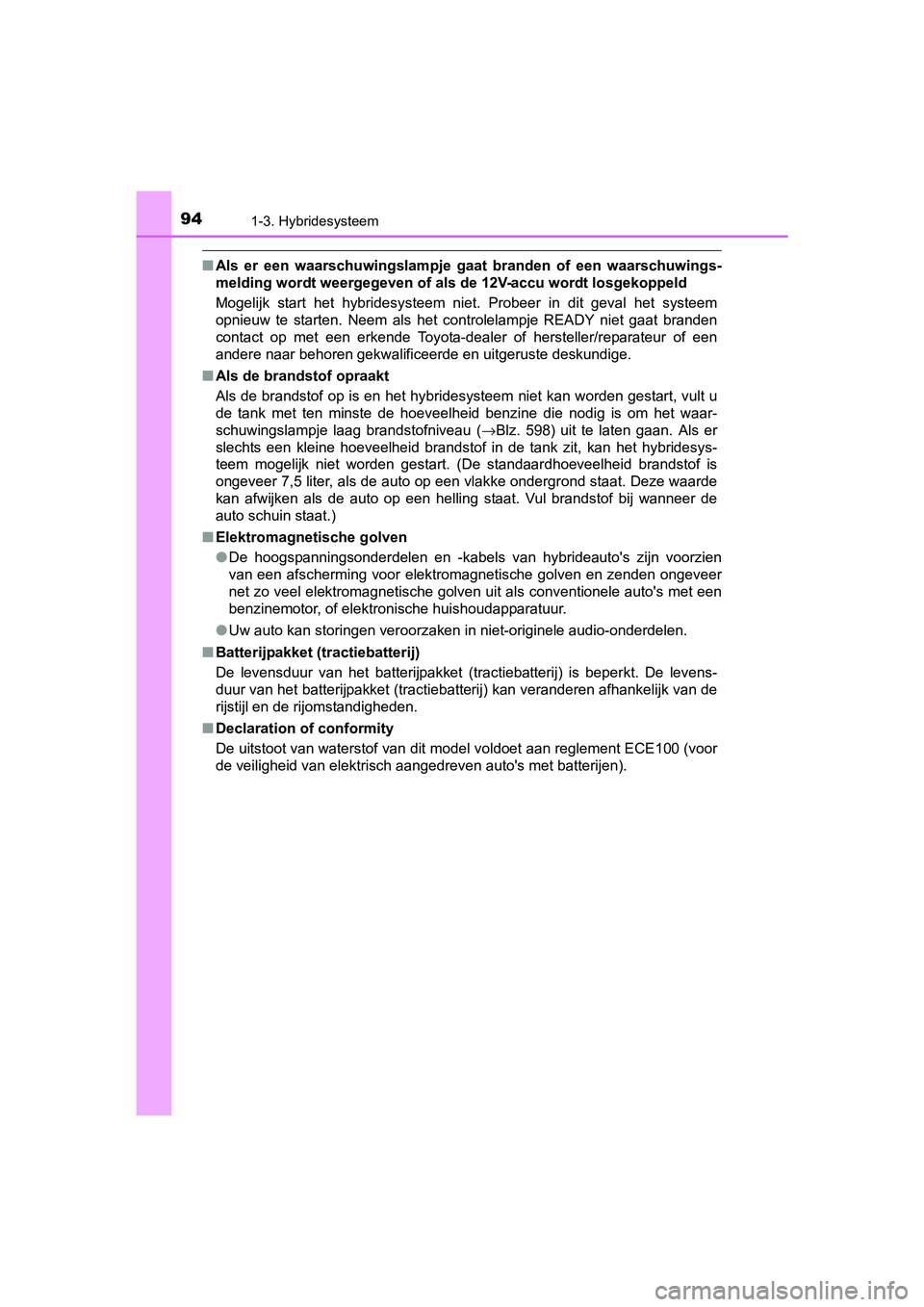

■Als er een waarschuwingslampje g aat branden of een waarschuwings-
melding wordt weergegeven of a ls de 12V-accu wordt losgekoppeld
Mogelijk start het hybridesysteem niet. Probeer in dit geval he t systeem
opnieuw te starten. Neem als het controlelampje READY niet gaat branden
contact op met een erkende Toyota-dealer of hersteller/reparate ur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Als de brandstof opraakt
Als de brandstof op is en het hybridesysteem niet kan worden ge start, vult u
de tank met ten minste de hoeveelheid benzine die nodig is om h et waar-
schuwingslampje laag brandstofniveau (→Blz. 598) uit te laten gaan. Als er
slechts een kleine hoeveelheid brandstof in de tank zit, kan het hybridesys-
teem mogelijk niet worden gestart. (De standaardhoeveelheid bra ndstof is
ongeveer 7,5 liter, als de auto op een vlakke ondergrond staat. Deze waarde
kan afwijken als de auto op een helling staat. Vul brandstof bi j wanneer de
auto schuin staat.)
■ Elektromagnetische golven
●De hoogspanningsonderdelen en -kabels van hybrideauto's zijn vo orzien
van een afscherming voor elektromagnetische golven en zenden on geveer
net zo veel elektromagnetische golven uit als conventionele aut o's met een
benzinemotor, of elektronische huishoudapparatuur.
● Uw auto kan storingen veroorzaken in niet-originele audio-onder delen.
■ Batterijpakket (tractiebatterij)
De levensduur van het batterijpakket (tractiebatterij) is beper kt. De levens-
duur van het batterijpakket (tractiebatterij) kan veranderen afhankelijk van de
rijstijl en de rijomstandigheden.
■ Declaration of conformity
De uitstoot van waterstof van dit model voldoet aan reglement E CE100 (voor
de veiligheid van elektrisch aangedreven auto's met batterijen) .
C-HR_HV_OM_Europe_OM10538E.book Page 94 Friday, September 9, 2016 12:21 PM

951-3. Hybridesysteem
1
Veiligheid en beveiliging
C-HR_HV_OM_Europe_OM10538E

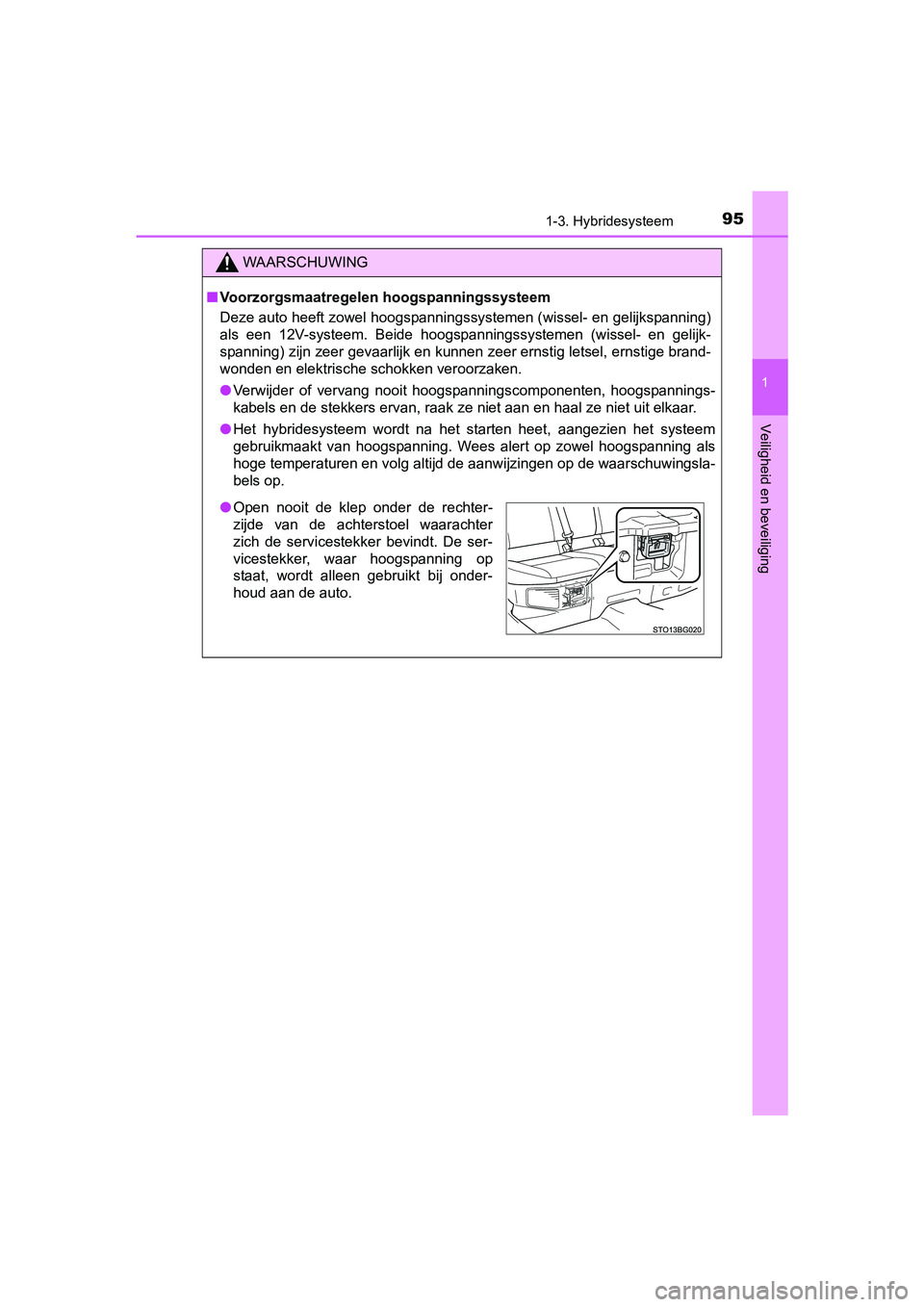

WAARSCHUWING
■Voorzorgsmaatregelen hoogspanningssysteem
Deze auto heeft zowel hoogspanningssystemen (wissel- en gelijks panning)
als een 12V-systeem. Beide hoogspanningssystemen (wissel- en ge lijk-
spanning) zijn zeer gevaarlijk en kunnen zeer ernstig letsel, e rnstige brand-
wonden en elektrische schokken veroorzaken.
● Verwijder of vervang nooit hoogspanningscomponenten, hoogspanni ngs-
kabels en de stekkers ervan, raak ze niet aan en haal ze niet u it elkaar.
● Het hybridesysteem wordt na het starten heet, aangezien het sys teem
gebruikmaakt van hoogspanning. Wees alert op zowel hoogspanning als
hoge temperaturen en volg altijd de aanwijzingen op de waarschu wingsla-
bels op.
● Open nooit de klep onder de rechter-
zijde van de achterstoel waarachter
zich de servicestekker bevindt. De ser-
vicestekker, waar hoogspanning op
staat, wordt alleen gebruikt bij onder-
houd aan de auto.
C-HR_HV_OM_Europe_OM10538E.book Page 95 Friday, September 9, 2016 12:21 PM

961-3. Hybridesysteem
C-HR_HV_OM_Europe_OM10538E

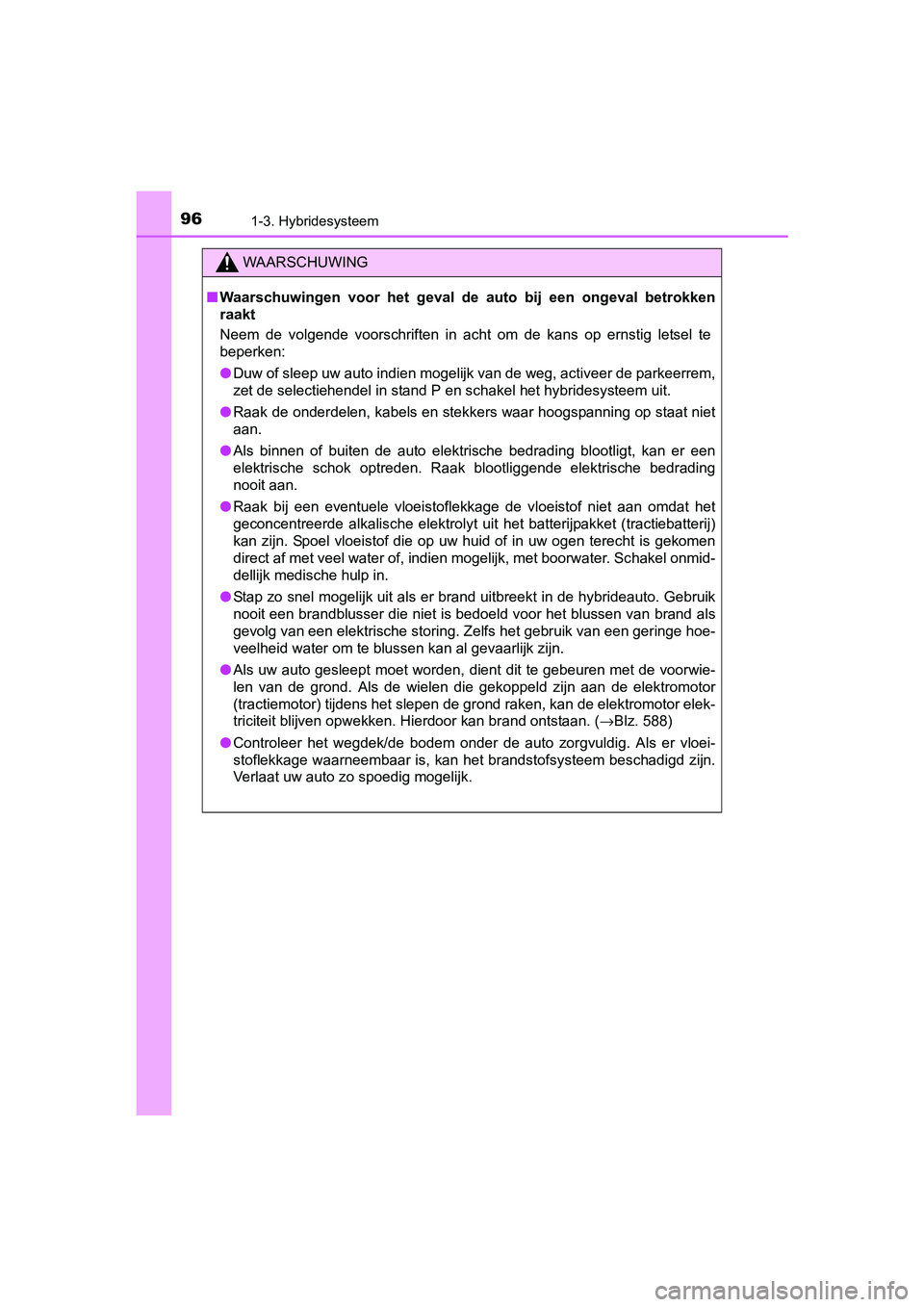

WAARSCHUWING
■Waarschuwingen voor het geval d e auto bij een ongeval betrokken
raakt
Neem de volgende voorschriften in acht om de kans op ernstig le tsel te
beperken:
● Duw of sleep uw auto indien mogelijk van de weg, activeer de parkeerrem,
zet de selectiehendel in stand P en schakel het hybridesysteem uit.
● Raak de onderdelen, kabels en stekkers waar hoogspanning op sta at niet
aan.
● Als binnen of buiten de auto elektrische bedrading blootligt, k an er een
elektrische schok optreden. Raak blootliggende elektrische bedr ading
nooit aan.
● Raak bij een eventuele vloeistoflekkage de vloeistof niet aan o mdat het
geconcentreerde alkalische elektrolyt uit het batterijpakket (t ractiebatterij)
kan zijn. Spoel vloeistof die op uw huid of in uw ogen terecht is gekomen
direct af met veel water of, indien mogelijk, met boorwater. Sc hakel onmid-
dellijk medische hulp in.
● Stap zo snel mogelijk uit als er brand uitbreekt in de hybridea uto. Gebruik
nooit een brandblusser die niet is bedoeld voor het blussen van brand als
gevolg van een elektrische storing. Zelfs het gebruik van een g eringe hoe-
veelheid water om te blussen kan al gevaarlijk zijn.
● Als uw auto gesleept moet worden, dient dit te gebeuren met de voorwie-
len van de grond. Als de wielen die gekoppeld zijn aan de elektromotor
(tractiemotor) tijdens het slepen de grond raken, kan de elektr omotor elek-
triciteit blijven opwekken. Hierdoor kan brand ontstaan. ( →Blz. 588)
● Controleer het wegdek/de bodem onder de auto zorgvuldig. Als er vloei-
stoflekkage waarneembaar is, kan het brandstofsysteem beschadig d zijn.
Verlaat uw auto zo spoedig mogelijk.
C-HR_HV_OM_Europe_OM10538E.book Page 96 Friday, September 9, 2016 12:21 PM

971-3. Hybridesysteem
1
Veiligheid en beveiliging
C-HR_HV_OM_Europe_OM10538E

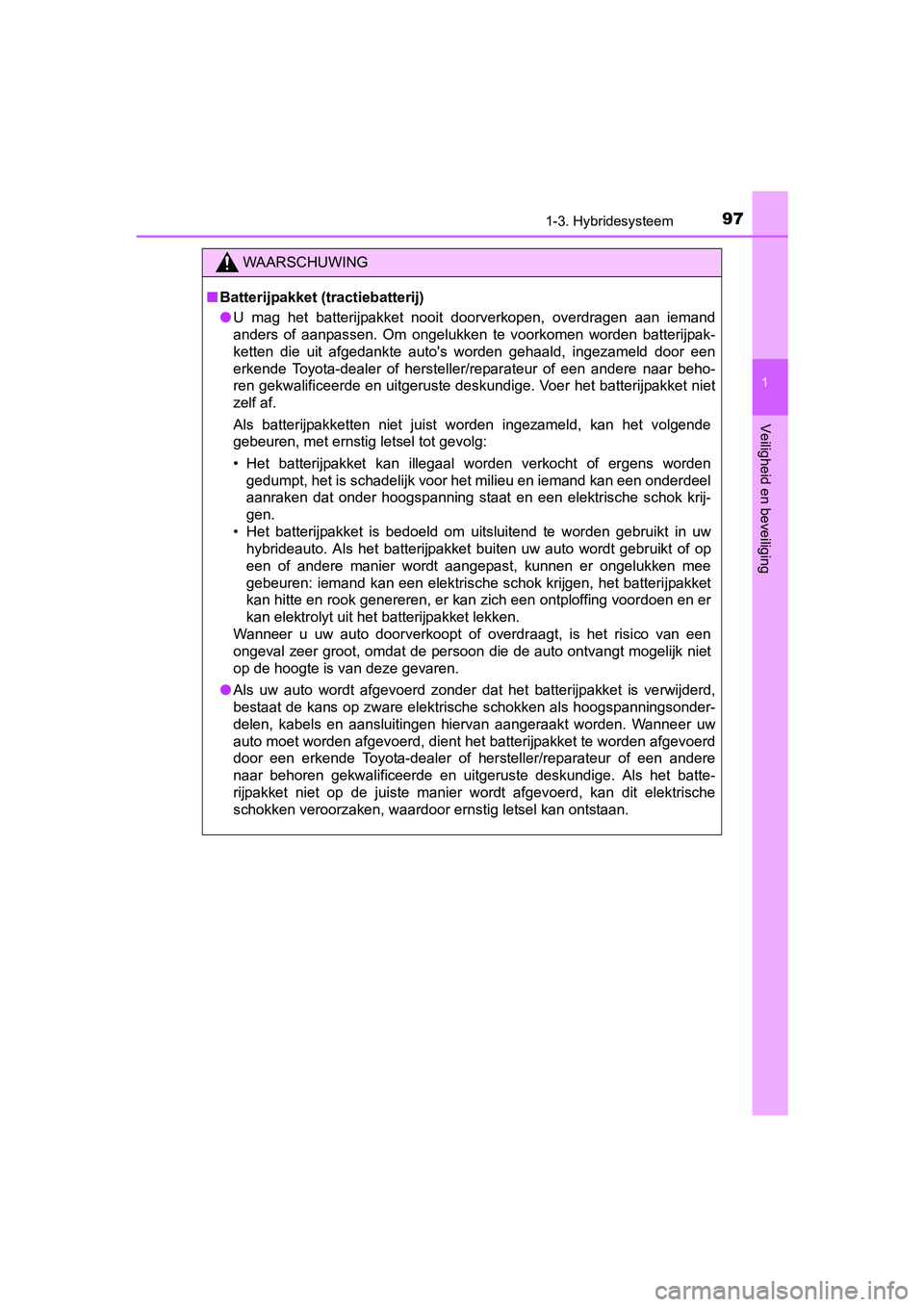

WAARSCHUWING
■Batterijpakket (tractiebatterij)
● U mag het batterijpakket nooit doorverkopen, overdragen aan iem and
anders of aanpassen. Om ongelukken te voorkomen worden batterij pak-
ketten die uit afgedankte auto's worden gehaald, ingezameld doo r een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar beho-
ren gekwalificeerde en uitgeruste deskundige. Voer het batterij pakket niet
zelf af.
Als batterijpakketten niet juist worden ingezameld, kan het vol gende
gebeuren, met ernstig letsel tot gevolg:
• Het batterijpakket kan illegaal worden verkocht of ergens worden
gedumpt, het is schadelijk voor het milieu en iemand kan een on derdeel
aanraken dat onder hoogspanning staat en een elektrische schok krij-
gen.
• Het batterijpakket is bedoeld om uitsluitend te worden gebruik t in uw
hybrideauto. Als het batterijpakket buiten uw auto wordt gebrui kt of op
een of andere manier wordt aangepast, kunnen er ongelukken mee
gebeuren: iemand kan een elektrische schok krijgen, het batteri jpakket
kan hitte en rook genereren, er kan zich een ontploffing voordoen en er
kan elektrolyt uit het batterijpakket lekken.
Wanneer u uw auto doorverkoopt of overdraagt, is het risico van een
ongeval zeer groot, omdat de persoon die de auto ontvangt mogel ijk niet
op de hoogte is van deze gevaren.
● Als uw auto wordt afgevoerd zonder dat het batterijpakket is ve rwijderd,
bestaat de kans op zware elektrische schokken als hoogspannings onder-
delen, kabels en aansluitingen hiervan aangeraakt worden. Wanne er uw
auto moet worden afgevoerd, dient het batterijpakket te worden afgevoerd
door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige. Als het batte-
rijpakket niet op de juiste manier wordt afgevoerd, kan dit elektrische
schokken veroorzaken, waardoor ernstig letsel kan ontstaan.
C-HR_HV_OM_Europe_OM10538E.book Page 97 Friday, September 9, 2016 12:21 PM

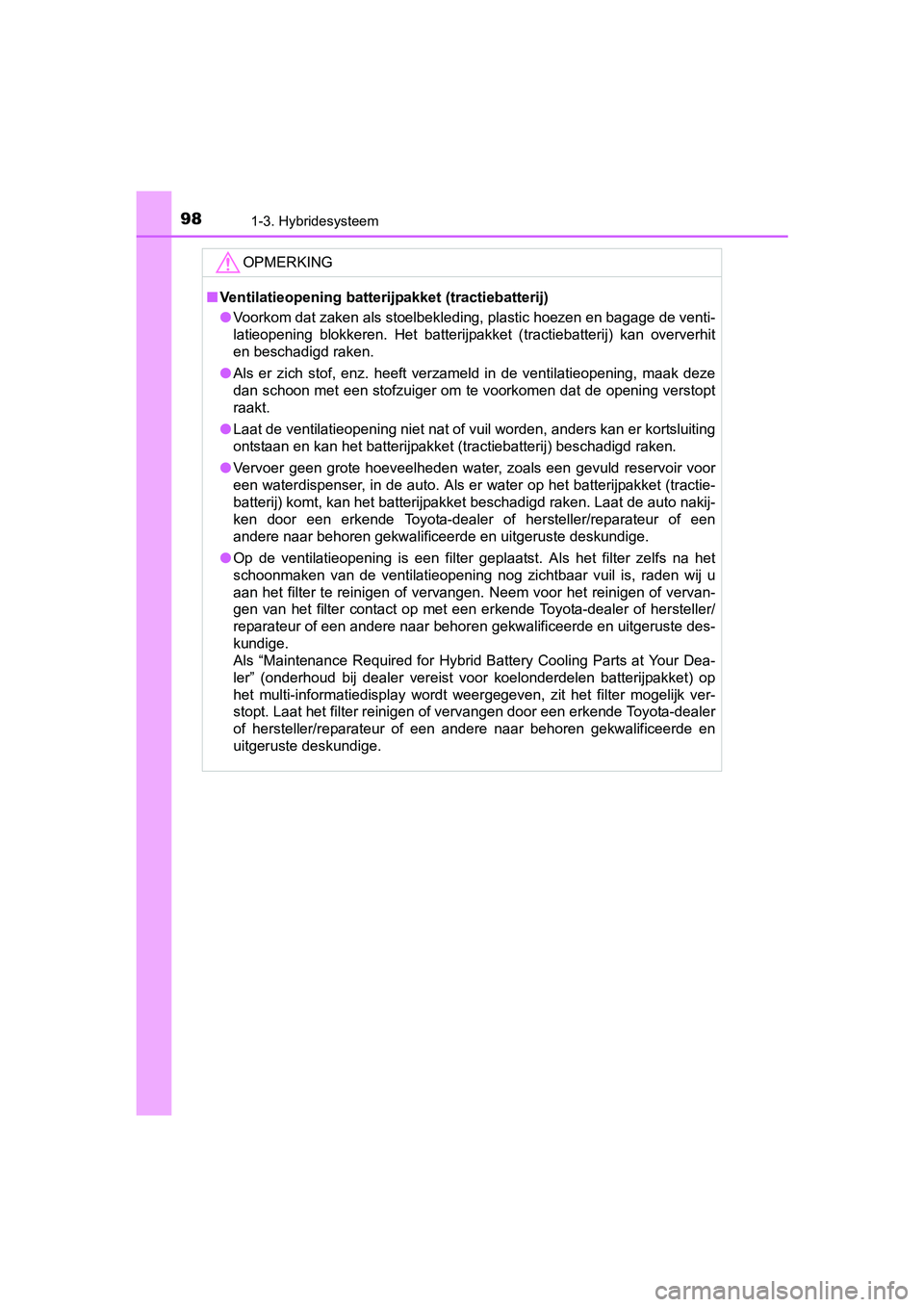

981-3. Hybridesysteem
C-HR_HV_OM_Europe_OM10538E
OPMERKING
■Ventilatieopening batterijpakket (tractiebatterij)
● Voorkom dat zaken als stoelbekleding, plastic hoezen en bagage de venti-
latieopening blokkeren. Het batterijpakket (tractiebatterij) ka n oververhit
en beschadigd raken.
● Als er zich stof, enz. heeft verzameld in de ventilatieopening, maak deze
dan schoon met een stofzuiger om te voorkomen dat de opening ve rstopt
raakt.
● Laat de ventilatieopening niet nat of vuil worden, anders kan e r kortsluiting
ontstaan en kan het batterijpakket (tractiebatterij) beschadigd raken.
● Vervoer geen grote hoeveelheden water, zoals een gevuld reservo ir voor
een waterdispenser, in de auto. Als er water op het batterijpak ket (tractie-
batterij) komt, kan het batterijpakket beschadigd raken. Laat d e auto nakij-
ken door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Op de ventilatieopening is een filter geplaatst. Als het filter zelfs na het
schoonmaken van de ventilatieopening nog zichtbaar vuil is, rad en wij u
aan het filter te reinigen of vervangen. Neem voor het reinigen of vervan-
gen van het filter contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
Als “Maintenance Required for Hybrid Battery Cooling Parts at Y our Dea-
ler” (onderhoud bij dealer vereist voor koelonderdelen batterij pakket) op
het multi-informatiedisplay wordt weergegeven, zit het filter m ogelijk ver-
stopt. Laat het filter reinigen of vervangen door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
C-HR_HV_OM_Europe_OM10538E.book Page 98 Friday, September 9, 2016 12:21 PM

99
1
1-4. Antidiefstalsysteem
Veiligheid en beveiliging
C-HR_HV_OM_Europe_OM10538E

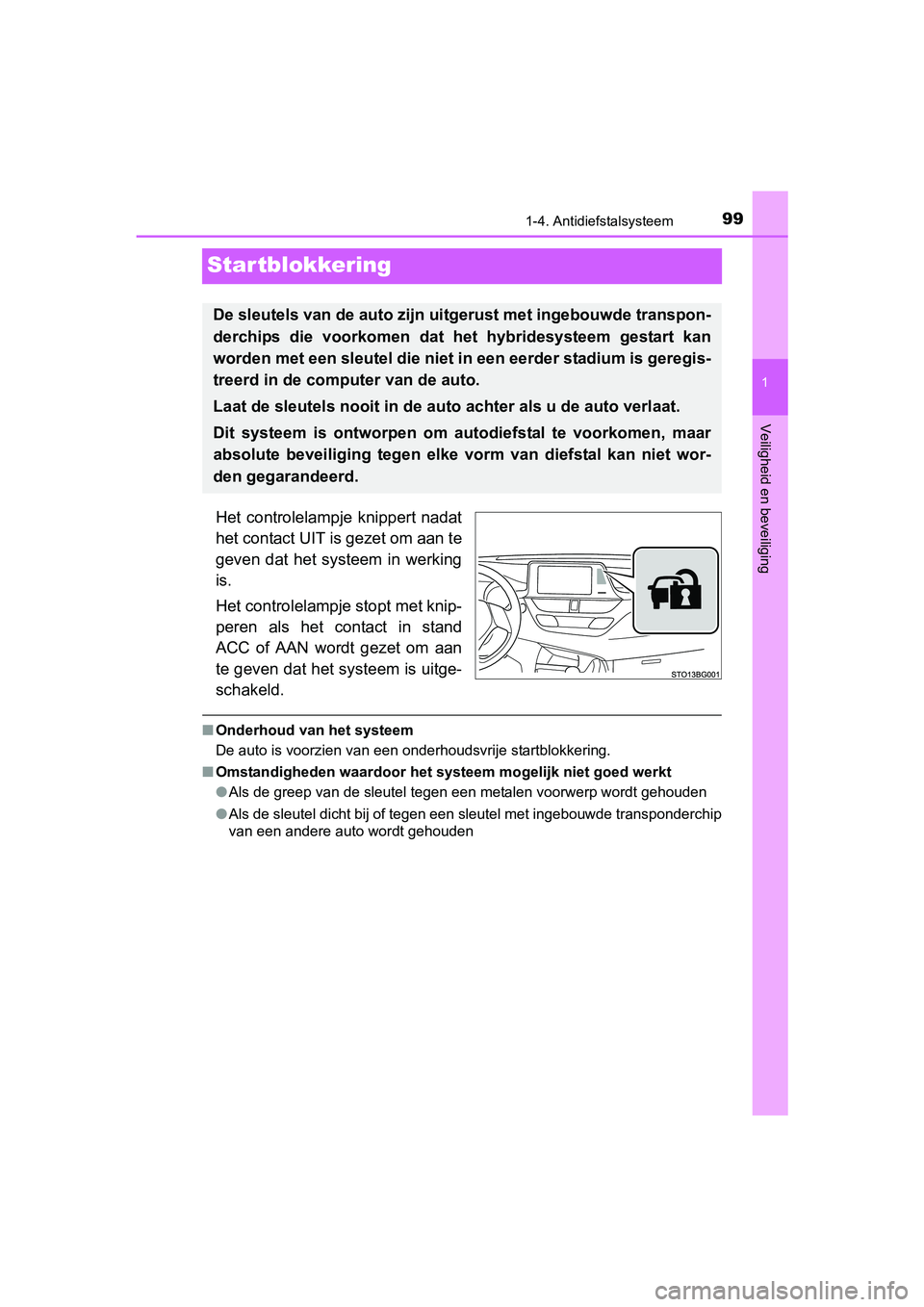

Startblokkering
Het controlelampje knippert nadat
het contact UIT is gezet om aan te
geven dat het systeem in werking
is.
Het controlelampje stopt met knip-
peren als het contact in stand
ACC of AAN wordt gezet om aan
te geven dat het systeem is uitge-
schakeld.
■Onderhoud van het systeem
De auto is voorzien van een onderhoudsvrije startblokkering.
■ Omstandigheden waardoor het systeem mogelijk niet goed werkt
●Als de greep van de sleutel tegen een metalen voorwerp wordt gehouden
● Als de sleutel dicht bij of tegen een sleutel met ingebouwde tr ansponderchip
van een andere auto wordt gehouden
De sleutels van de auto zijn uitgerust met ingebouwde transpon-
derchips die voorkomen dat he t hybridesysteem gestart kan
worden met een sleutel die niet in een eerder stadium is geregi s-
treerd in de computer van de auto.
Laat de sleutels nooit in de auto achter als u de auto verlaat.
Dit systeem is ontworpen om autodiefstal te voorkomen, maar
absolute beveiliging tegen elke v orm van diefstal kan niet wor-
den gegarandeerd.
C-HR_HV_OM_Europe_OM10538E.book Page 99 Friday, September 9, 2016 12:21 PM

1001-4. Antidiefstalsysteem
C-HR_HV_OM_Europe_OM10538E■

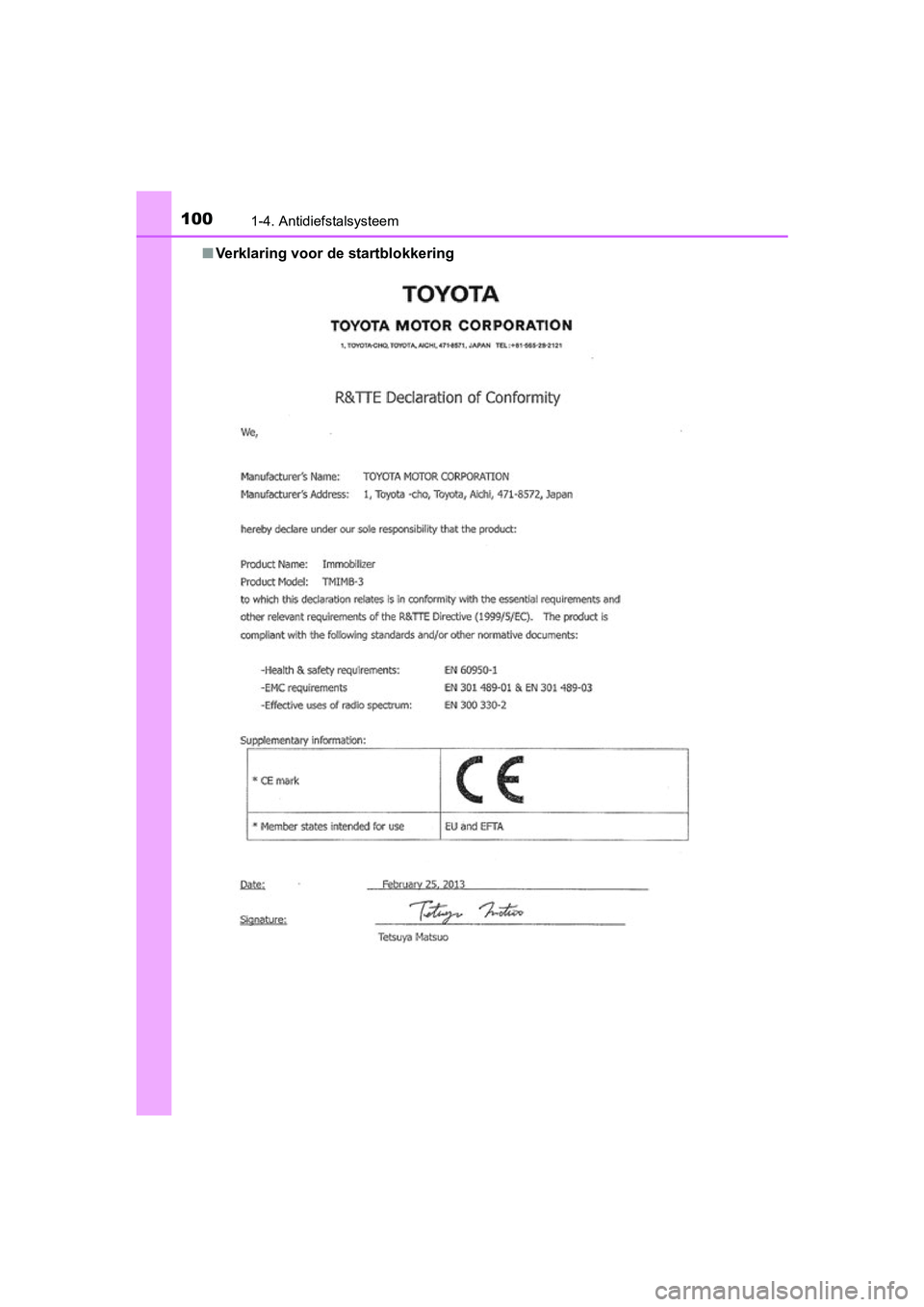

Verklaring voor de startblokkering
C-HR_HV_OM_Europe_OM10538E.b ook Page 100 Friday, September 9, 2016 12:21 PM
