TOYOTA C_HR HYBRID 2017 Instructieboekje (in Dutch)

1312. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10538E

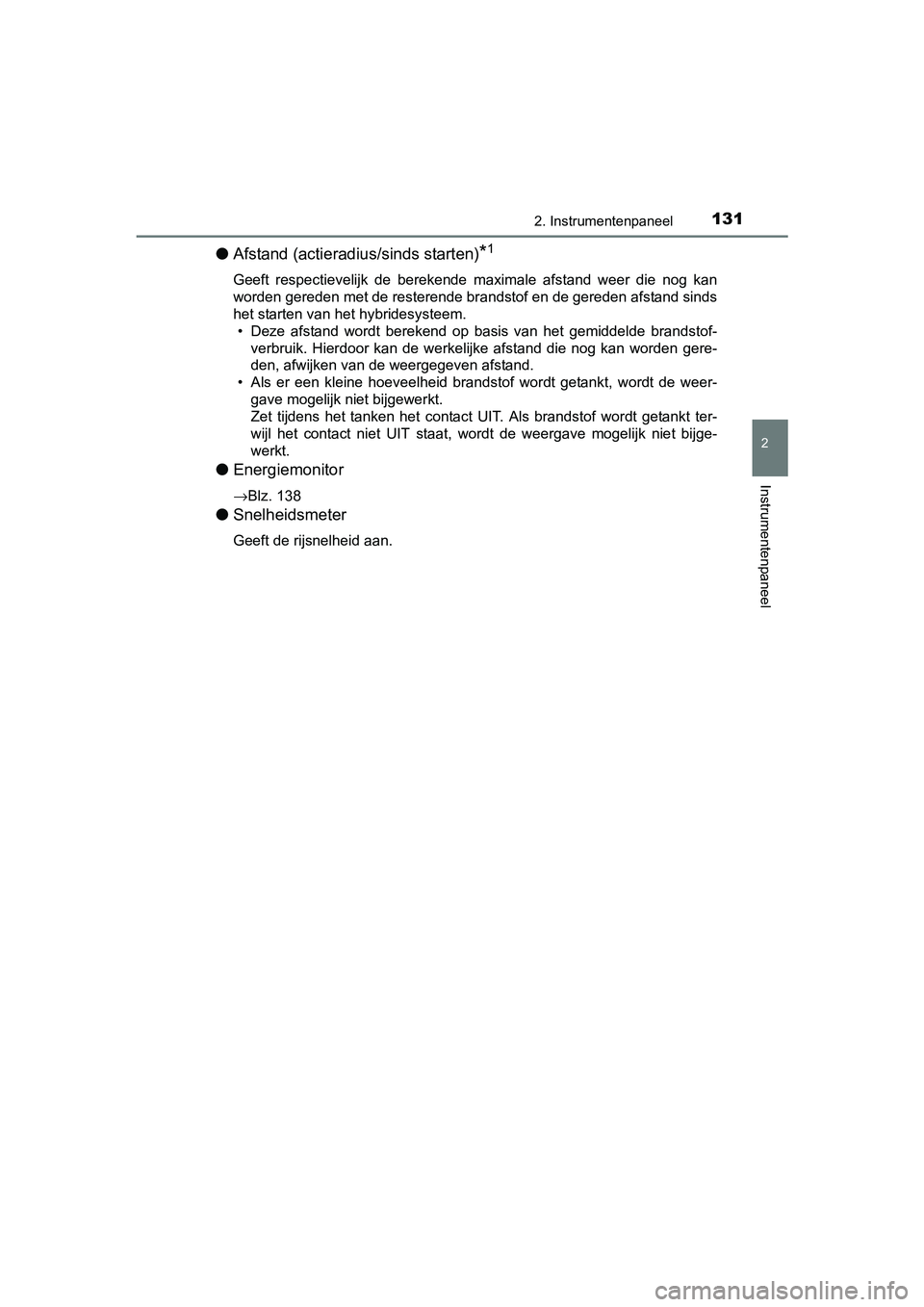

●Afstand (actieradius/sinds starten)*1
Geeft respectievelijk de berekende maximale afstand weer die no g kan
worden gereden met de resterende brandstof en de gereden afstan d sinds
het starten van het hybridesysteem.
• Deze afstand wordt berekend op basis van het gemiddelde brands tof-
verbruik. Hierdoor kan de werkelijke afstand die nog kan worden gere-
den, afwijken van de weergegeven afstand.
• Als er een kleine hoeveelheid brandstof wordt getankt, wordt d e weer-
gave mogelijk niet bijgewerkt.
Zet tijdens het tanken het contact UIT. Als brandstof wordt get ankt ter-
wijl het contact niet UIT staat, wordt de weergave mogelijk nie t bijge-
werkt.
● Energiemonitor
→Blz. 138
●Snelheidsmeter
Geeft de rijsnelheid aan.
C-HR_HV_OM_Europe_OM10538E.b ook Page 131 Friday, September 9, 2016 12:21 PM

1322. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10538E

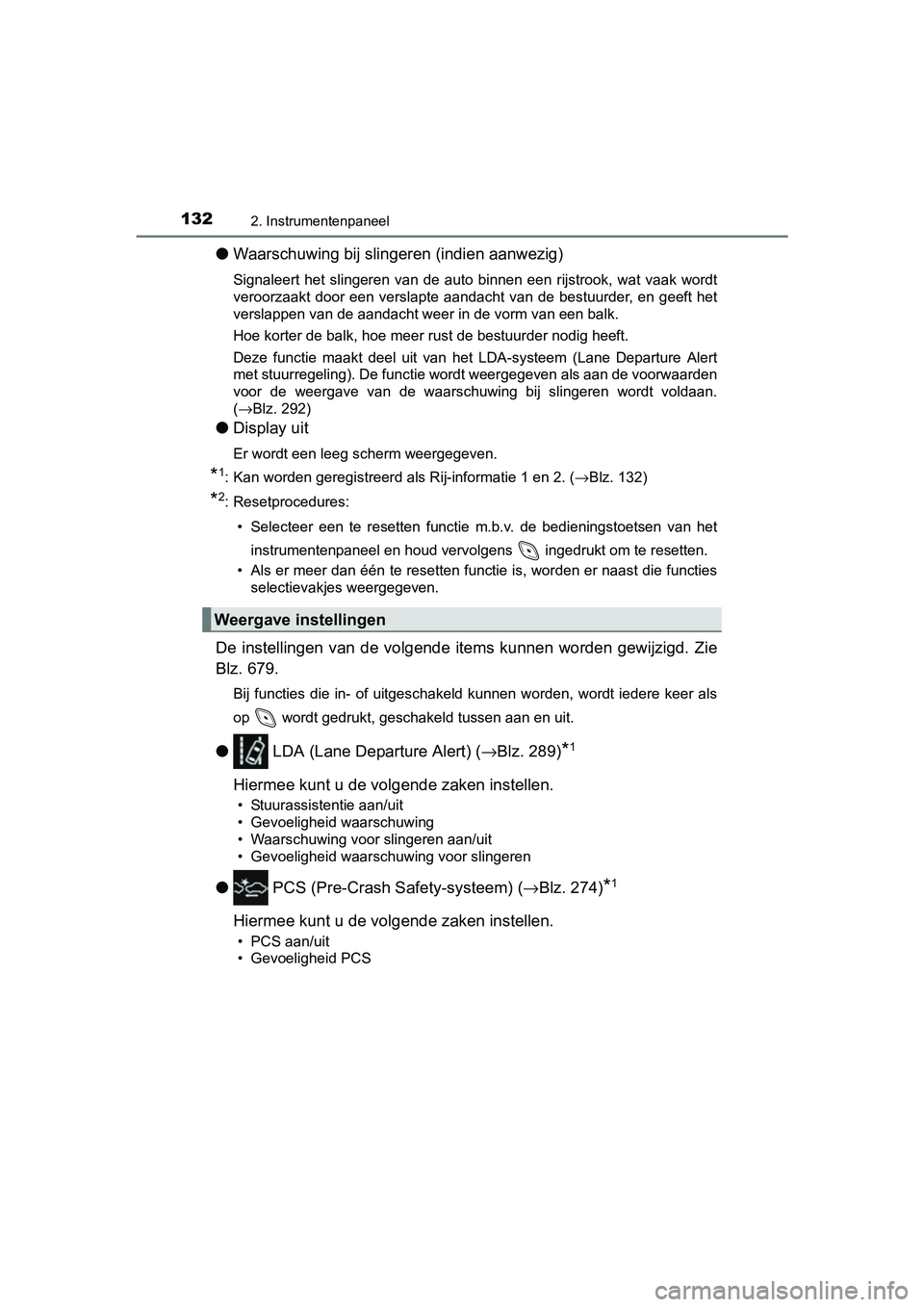

●Waarschuwing bij slin geren (indien aanwezig)
Signaleert het slingeren van de auto binnen een rijstrook, wat vaak wordt
veroorzaakt door een verslapte aandacht van de bestuurder, en g eeft het
verslappen van de aandacht weer in de vorm van een balk.
Hoe korter de balk, hoe meer rust de bestuurder nodig heeft.
Deze functie maakt deel uit van het LDA-systeem (Lane Departure Alert
met stuurregeling). De functie wordt weergegeven als aan de voo rwaarden
voor de weergave van de waarschuwing bij slingeren wordt voldaa n.
( →Blz. 292)
● Display uit
Er wordt een leeg scherm weergegeven.
*1: Kan worden geregistreerd als Rij-informatie 1 en 2. ( →Blz. 132)
*2: Resetprocedures:
• Selecteer een te resetten functie m.b.v. de bedieningstoetsen van het
instrumentenpaneel en houd vervolgens ingedrukt om te resetten.
• Als er meer dan één te resetten functie is, worden er naast di e functies
selectievakjes weergegeven.
De instellingen van de volgende items kunnen worden gewijzigd. Zie
Blz. 679.
Bij functies die in- of uitgeschakeld kunnen worden, wordt iede re keer als
op wordt gedrukt, geschakeld tussen aan en uit.
● LDA (Lane Departure Alert) ( →Blz. 289)*1
Hiermee kunt u de volg ende zaken instellen.
• Stuurassistentie aan/uit
• Gevoeligheid waarschuwing
• Waarschuwing voor slingeren aan/uit
• Gevoeligheid waarschuwing voor slingeren
● PCS (Pre-Crash Safety-systeem) ( →Blz. 274)*1
Hiermee kunt u de volg ende zaken instellen.
• PCS aan/uit
• Gevoeligheid PCS
Weergave instellingen
C-HR_HV_OM_Europe_OM10538E.b ook Page 132 Friday, September 9, 2016 12:21 PM

1332. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10538E
● BSM (Blind Spot Monitor) ( →Blz. 335)*1
Hiermee kunt u de volg ende zaken instellen.
• BSM-functie aan/uit
• RCTA aan/uit
*
*
: De RCTA kan uitsluitend worden in-/uitgeschakeld als de BSM-fu nctie
is ingeschakeld.
● Toyota Parking Assist-sensor ( →Blz. 351)*1
Hiermee kan de Toyota Parking As sist-sensor worden in- of uitge-
schakeld.
● RSA (Road Sign Assist) ( →Blz. 301)
*1
Hiermee kunt u de RSA (Ro ad Sign Assist) instellen.
● Rijmodus selecteren ( →Blz. 328)
● Verlichting instrumentenpaneel
Hiermee kunt u de helderheid v an de verlichting van het instrum en-
tenpaneel wijzigen.
● Voertuiginstellingen
Selecteer het menu om de vol gende zaken in te stellen.
• Instellen RSA (Road Sign Assist) ( →Blz. 306)
*1
Hiermee kunt u de RSA (Ro ad Sign Assist) instellen.
• Instellen bandenspanni ngswaarschuwingssysteem
( → Blz. 544)
Hiermee kan het bandenspanningswaarschuwingssysteem worden
geïnitialiseerd.
C-HR_HV_OM_Europe_OM10538E.b ook Page 133 Friday, September 9, 2016 12:21 PM

1342. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10538E

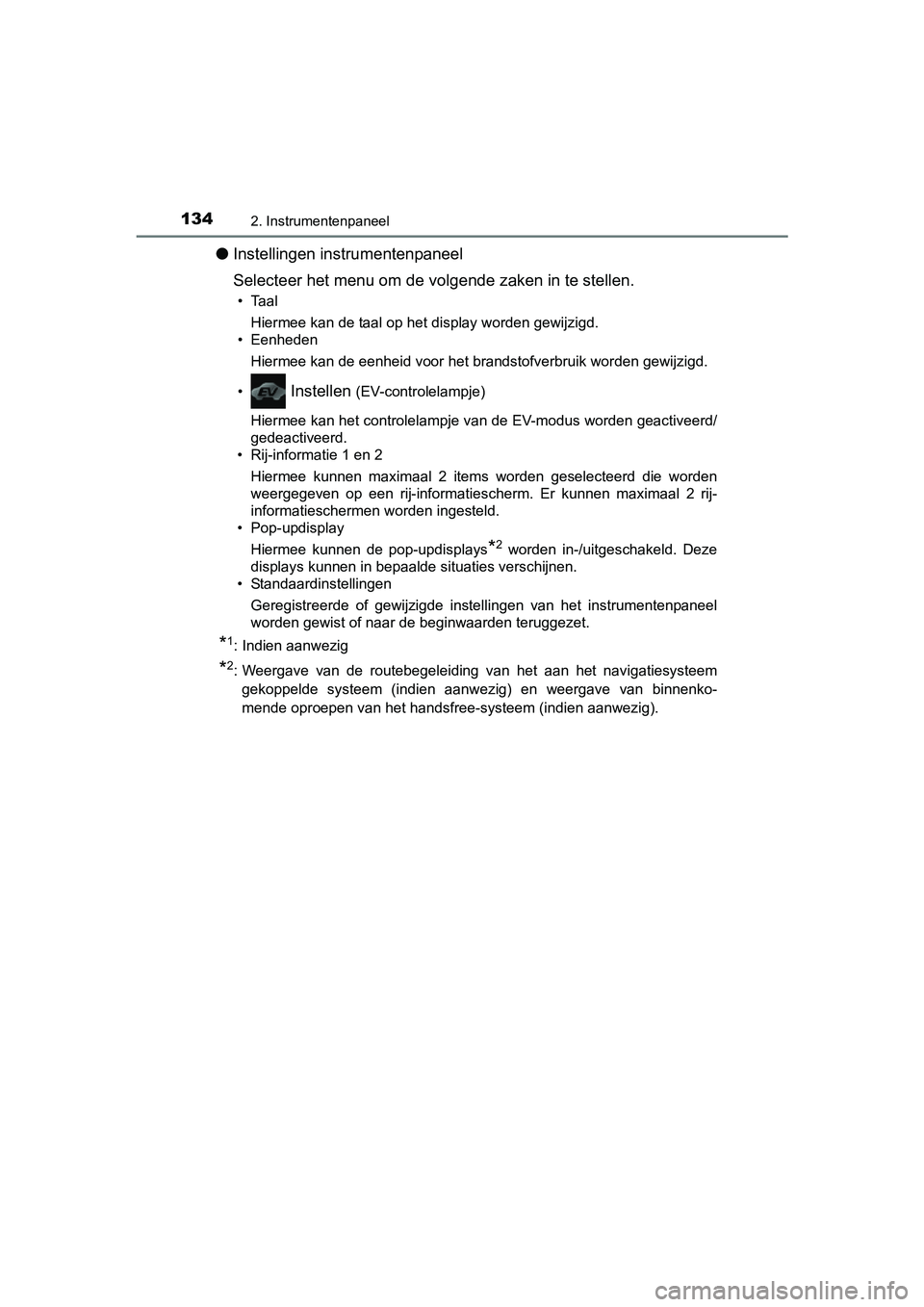

●Instellingen instrumentenpaneel
Selecteer het menu om de vol gende zaken in te stellen.
• Taal
Hiermee kan de taal op het display worden gewijzigd.
• Eenheden
Hiermee kan de eenheid voor het brandstofverbruik worden gewijz igd.
•
Instellen (EV-controlelampje)
Hiermee kan het controlelampje van de EV-modus worden geactivee rd/
gedeactiveerd.
• Rij-informatie 1 en 2
Hiermee kunnen maximaal 2 items worden geselecteerd die worden
weergegeven op een rij-informatiescherm. Er kunnen maximaal 2 r ij-
informatieschermen worden ingesteld.
• Pop-updisplay
Hiermee kunnen de pop-updisplays
*2 worden in-/uitgeschakeld. Deze
displays kunnen in bepaalde situaties verschijnen.
• Standaardinstellingen
Geregistreerde of gewijzigde instellingen van het instrumentenp aneel
worden gewist of naar de beginwaarden teruggezet.
*1: Indien aanwezig
*2: Weergave van de routebegeleiding van het aan het navigatiesyst eem
gekoppelde systeem (indien aanwezig) en weergave van binnenko-
mende oproepen van het handsfree-systeem (indien aanwezig).
C-HR_HV_OM_Europe_OM10538E.b ook Page 134 Friday, September 9, 2016 12:21 PM

1352. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10538E

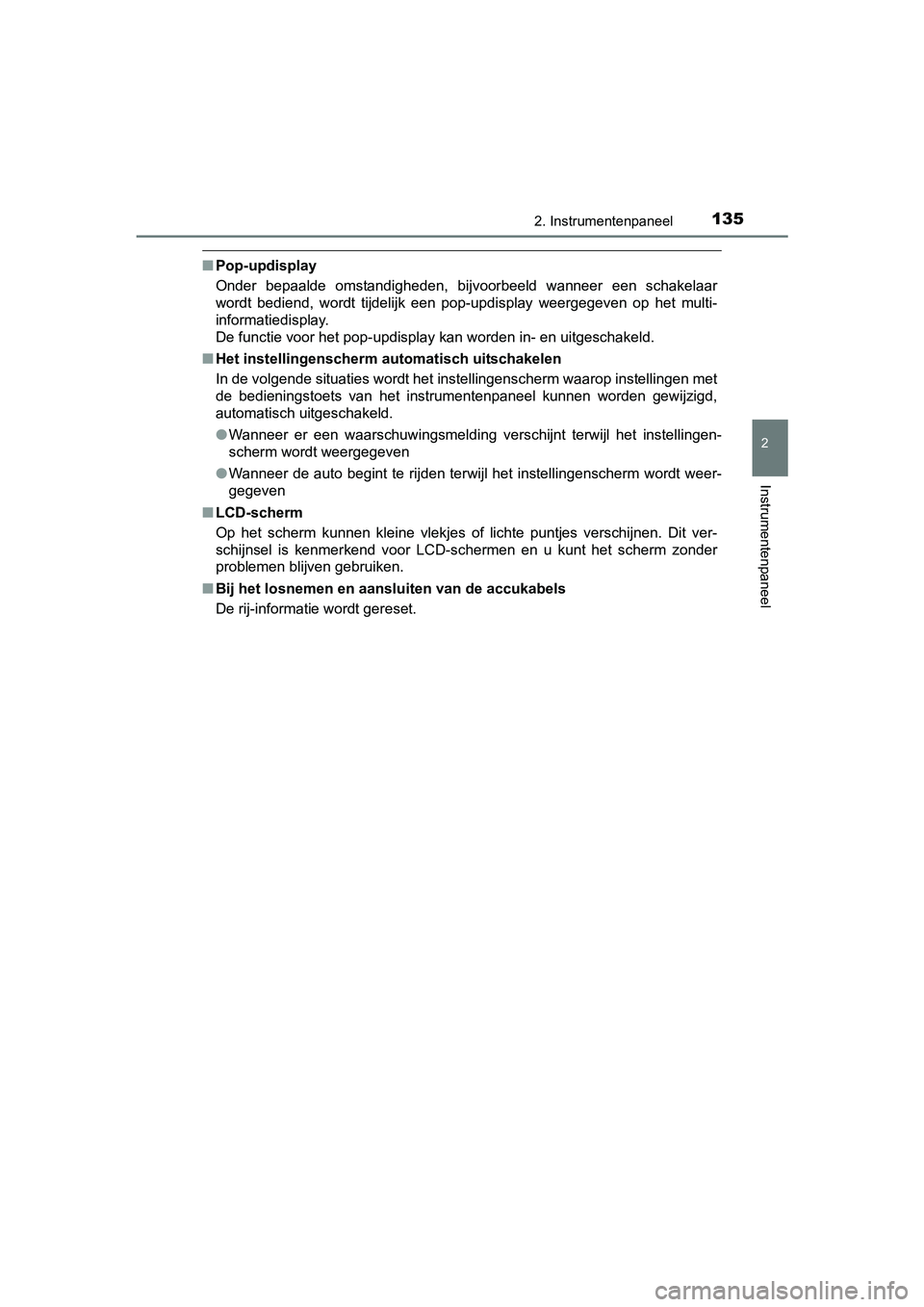

■Pop-updisplay
Onder bepaalde omstandigheden, bijvoorbeeld wanneer een schakelaar
wordt bediend, wordt tijdelijk een pop-updisplay weergegeven op het multi-
informatiedisplay.
De functie voor het pop-updisplay kan worden in- en uitgeschake ld.
■ Het instellingenscherm automatisch uitschakelen
In de volgende situaties wordt het instellingenscherm waarop instellingen met
de bedieningstoets van het instrumentenpaneel kunnen worden gew ijzigd,
automatisch uitgeschakeld.
● Wanneer er een waarschuwingsmelding verschijnt terwijl het instellingen-
scherm wordt weergegeven
● Wanneer de auto begint te rijden terwijl het instellingenscherm wordt weer-
gegeven
■ LCD-scherm
Op het scherm kunnen kleine vlekjes of lichte puntjes verschijn en. Dit ver-
schijnsel is kenmerkend voor LCD-schermen en u kunt het scherm zonder
problemen blijven gebruiken.
■ Bij het losnemen en aansluiten van de accukabels
De rij-informatie wordt gereset.
C-HR_HV_OM_Europe_OM10538E.b ook Page 135 Friday, September 9, 2016 12:21 PM

1362. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10538E■
Navigatie met behulp van pijlen (auto's met navigatiesysteem)
■ Beëindigen van weergave
Wanneer het contact UIT wordt gezet, wordt elk van de onderstaa nde zaken
gedurende ongeveer 30 seconden weergegeven op het multi-informa tiedis-
play.
● Verstreken tijd
● Afstand
● Gemiddeld brandstofverbruik
De navigatie met behulp van pijlen ver-
schijnt alleen tijdens de routebegeleiding
door het navigatiesysteem. Wanneer een
afslag nadert, worden de afstand tot de
afslag en de richting van de afslag weer-
gegeven.
Richting van de afslag
Het getoonde beeld wijkt mogelijk af
van het werkelijke kruispunt.
Afstand tot de volgende afslag
1
2
C-HR_HV_OM_Europe_OM10538E.b ook Page 136 Friday, September 9, 2016 12:21 PM

1372. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10538E

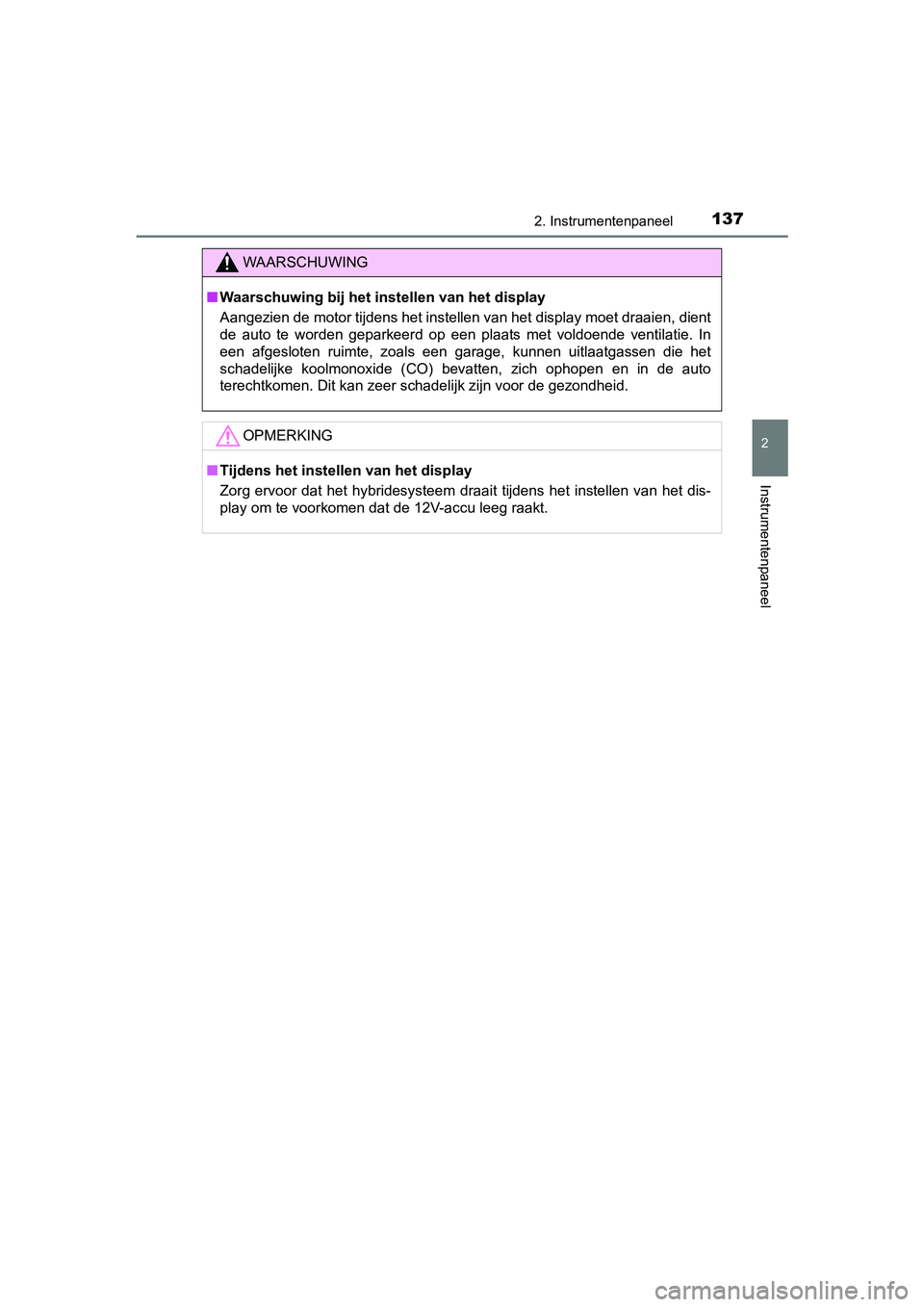

WAARSCHUWING
■Waarschuwing bij het instellen van het display
Aangezien de motor tijdens het instellen van het display moet draaien, dient
de auto te worden geparkeerd op een plaats met voldoende ventilatie. In
een afgesloten ruimte, zoals een garage, kunnen uitlaatgassen d ie het
schadelijke koolmonoxide (CO) bevatten, zich ophopen en in de a uto
terechtkomen. Dit kan zeer schadelijk zijn voor de gezondheid.
OPMERKING
■ Tijdens het instellen van het display
Zorg ervoor dat het hybridesysteem draait tijdens het instellen van het dis-
play om te voorkomen dat de 12V-accu leeg raakt.
C-HR_HV_OM_Europe_OM10538E.b ook Page 137 Friday, September 9, 2016 12:21 PM

1382. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10538E

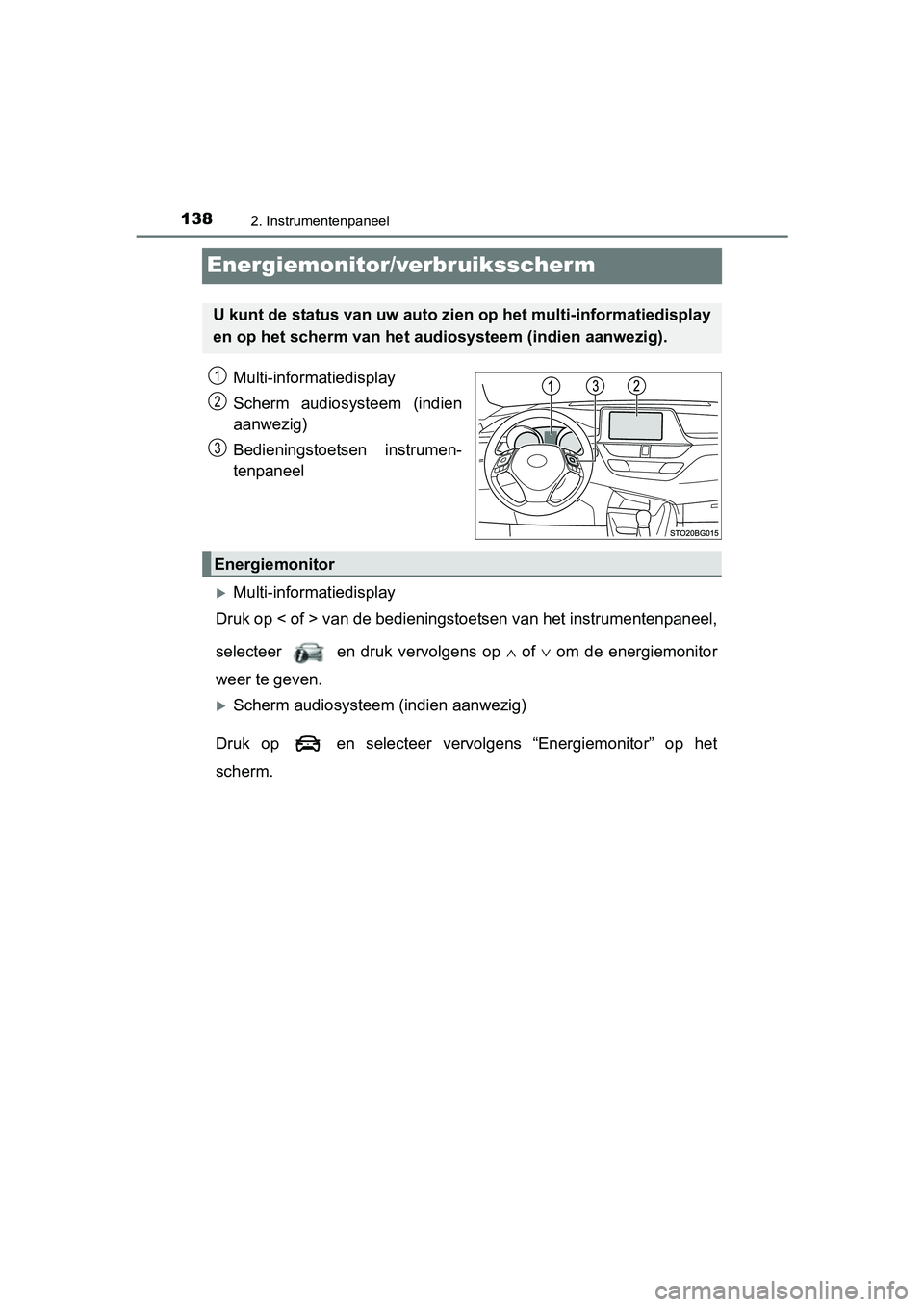

Energiemonitor/verbruiksscherm
Multi-informatiedisplay
Scherm audiosysteem (indien
aanwezig)
Bedieningstoetsen instrumen-
tenpaneel
Multi-informatiedisplay
Druk op < of > van de bedieningsto etsen van het instrumentenpaneel,
selecteer en druk vervolgens op ∧ of ∨ om de energiemonitor
weer te geven.
Scherm audiosysteem (indien aanwezig)
Druk op en selecteer vervolgens “Energiemonitor” op het
scherm.
U kunt de status van uw auto zien op het multi-informatiedispla y
en op het scherm van het audio systeem (indien aanwezig).
1
2
3
Energiemonitor
C-HR_HV_OM_Europe_OM10538E.b ook Page 138 Friday, September 9, 2016 12:21 PM

1392. Instrumentenpaneel
2
Instrumentenpaneel

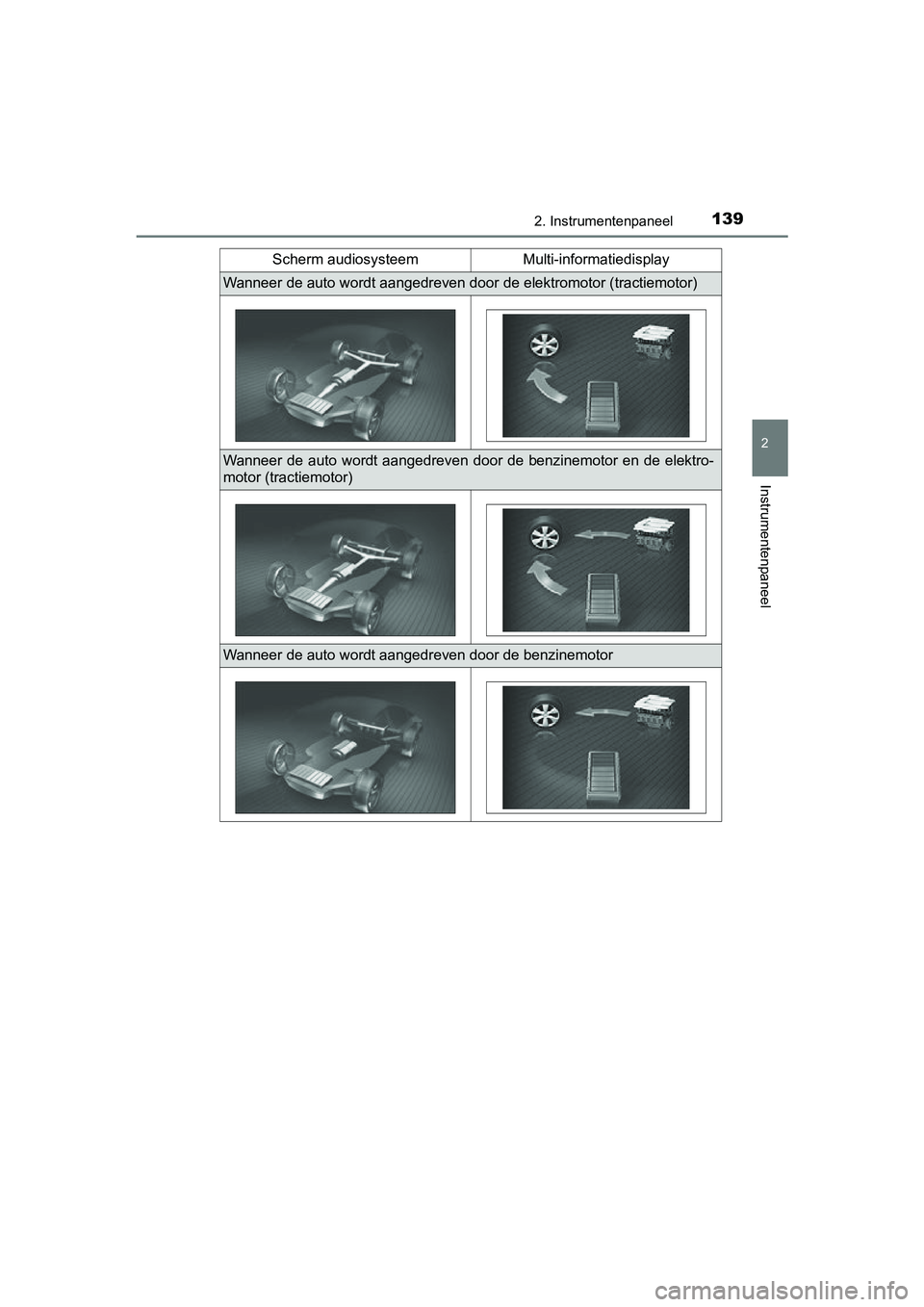

C-HR_HV_OM_Europe_OM10538EScherm audiosysteem
Multi-informatiedisplay
Wanneer de auto wordt aangedreven door de elektromotor (tractiemotor)
Wanneer de auto wordt aangedreven door de benzinemotor en de el ektro-
motor (tractiemotor)
Wanneer de auto wordt aangedreven door de benzinemotor
C-HR_HV_OM_Europe_OM10538E.b ook Page 139 Friday, September 9, 2016 12:21 PM

1402. Instrumentenpaneel

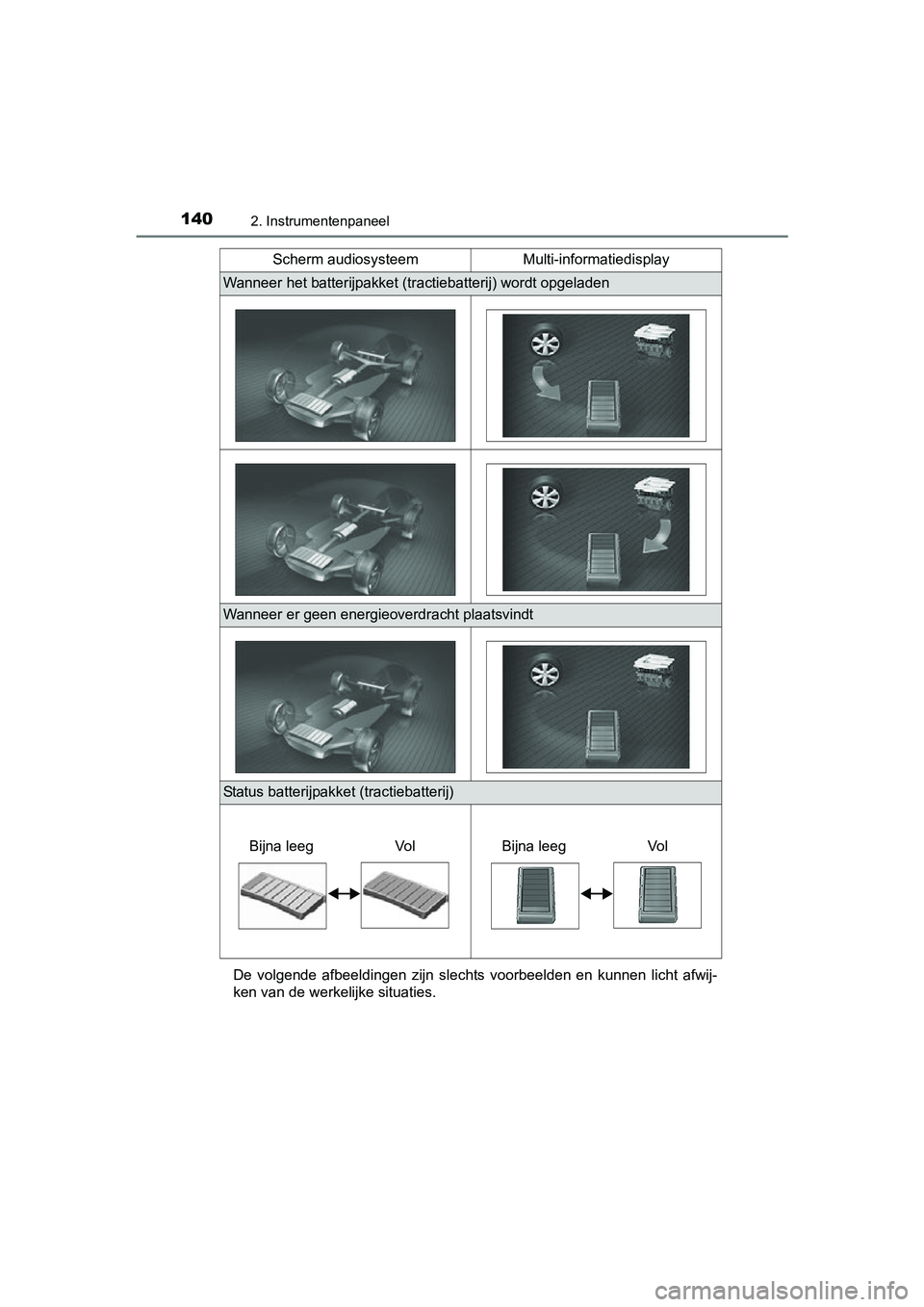

C-HR_HV_OM_Europe_OM10538EDe volgende afbeeldingen zijn slechts voorbeelden en kunnen lic
ht afwij-
ken van de werkelijke situaties.
Wanneer het batterijpakket (tractiebatterij) wordt opgeladen
Wanneer er geen energieoverdracht plaatsvindt
Status batterijpakket (tractiebatterij)
Scherm audiosysteem Multi-informatiedisplay
Bijna leegVolBijna leegVol
C-HR_HV_OM_Europe_OM10538E.b ook Page 140 Friday, September 9, 2016 12:21 PM
