1212. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10538E

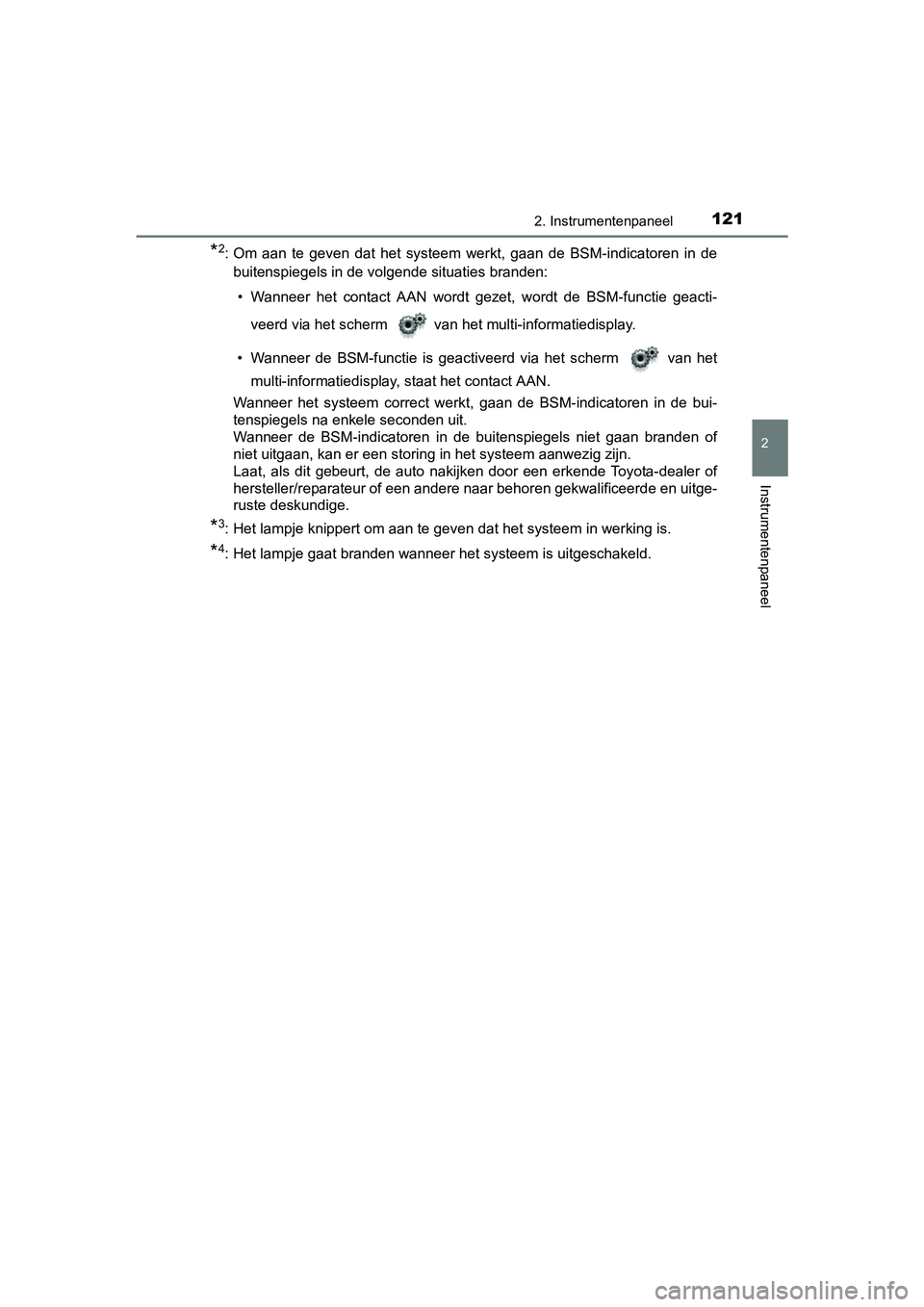

*2: Om aan te geven dat het systeem werkt, gaan de BSM-indicatoren in de
buitenspiegels in de volgende situaties branden:
• Wanneer het contact AAN wordt gezet, wordt de BSM-functie geac ti-
veerd via het scherm van het multi-informatiedisplay.
• Wanneer de BSM-functie is geactiveerd via het scherm van het multi-informatiedisplay, staat het contact AAN.
Wanneer het systeem correct werkt, gaan de BSM-indicatoren in d e bui-
tenspiegels na enkele seconden uit.
Wanneer de BSM-indicatoren in de buitenspiegels niet gaan brand en of
niet uitgaan, kan er een storing in het systeem aanwezig zijn.
Laat, als dit gebeurt, de auto nakijken door een erkende Toyota -dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
*3: Het lampje knippert om aan te geven dat het systeem in werking is.
*4: Het lampje gaat branden wanneer het systeem is uitgeschakeld.
C-HR_HV_OM_Europe_OM10538E.book Page 121 Friday, September 9, 2016 12:21 PM

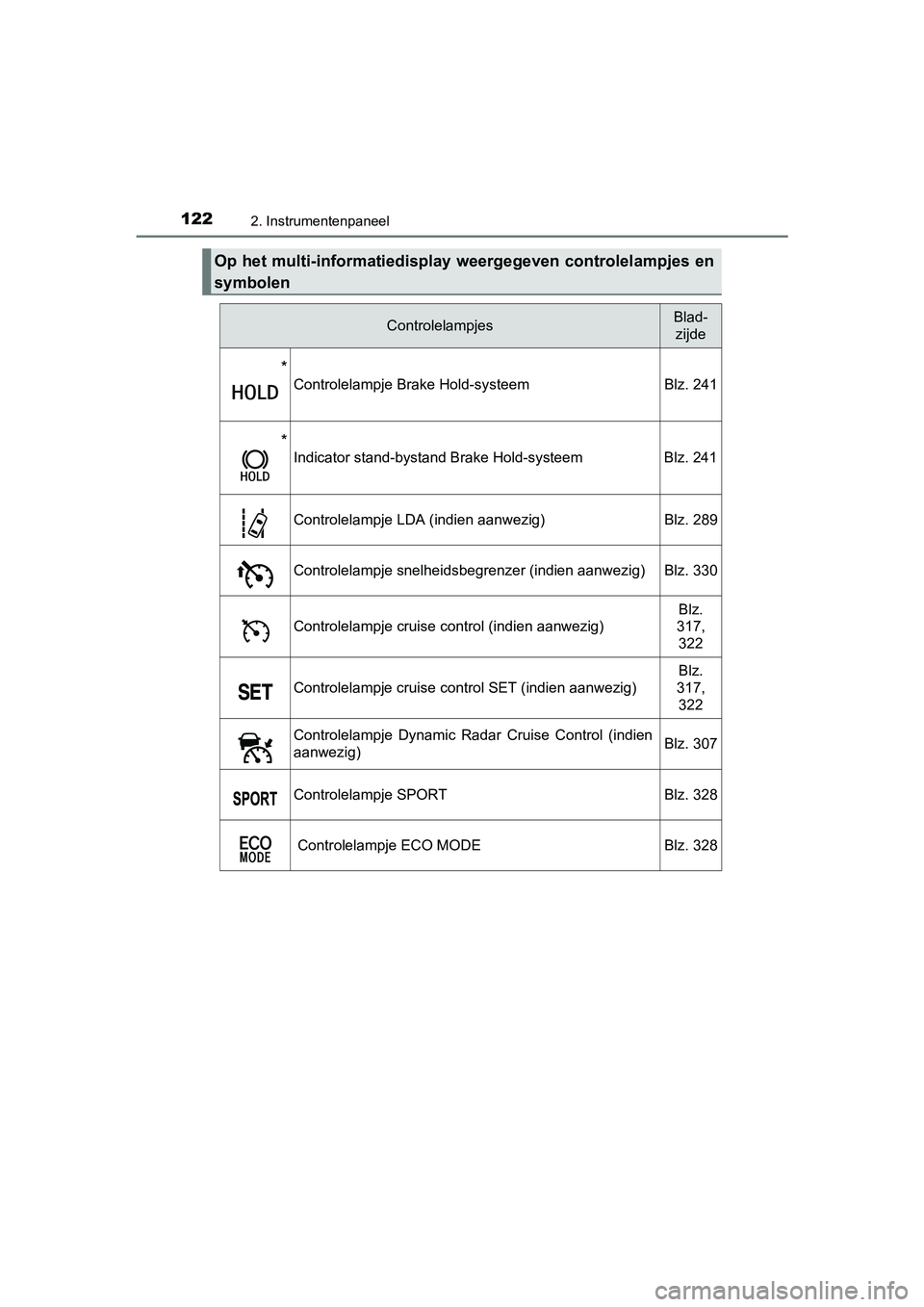

1222. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10538E
Op het multi-informatiedisplay weergegeven controlelampjes en
symbolen
ControlelampjesBlad-zijde
*
Controlelampje Brake Hold-systeem Blz. 241
*
Indicator stand-bystand Brake Hold-systeemBlz. 241
Controlelampje LDA (indien aanwezig) Blz. 289
Controlelampje snelheidsbegrenzer (indien aanwezig) Blz. 330
Controlelampje cruise control (indien aanwezig) Blz.
317, 322
Controlelampje cruise control SET (indien aanwezig) Blz.
317,
322
Controlelampje Dynamic Radar Cruise Control (indien
aanwezig) Blz. 307
Controlelampje SPORT Blz. 328
Controlelampje ECO MODE Blz. 328
C-HR_HV_OM_Europe_OM10538E.book Page 122 Friday, September 9, 2016 12:21 PM

1232. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10538E

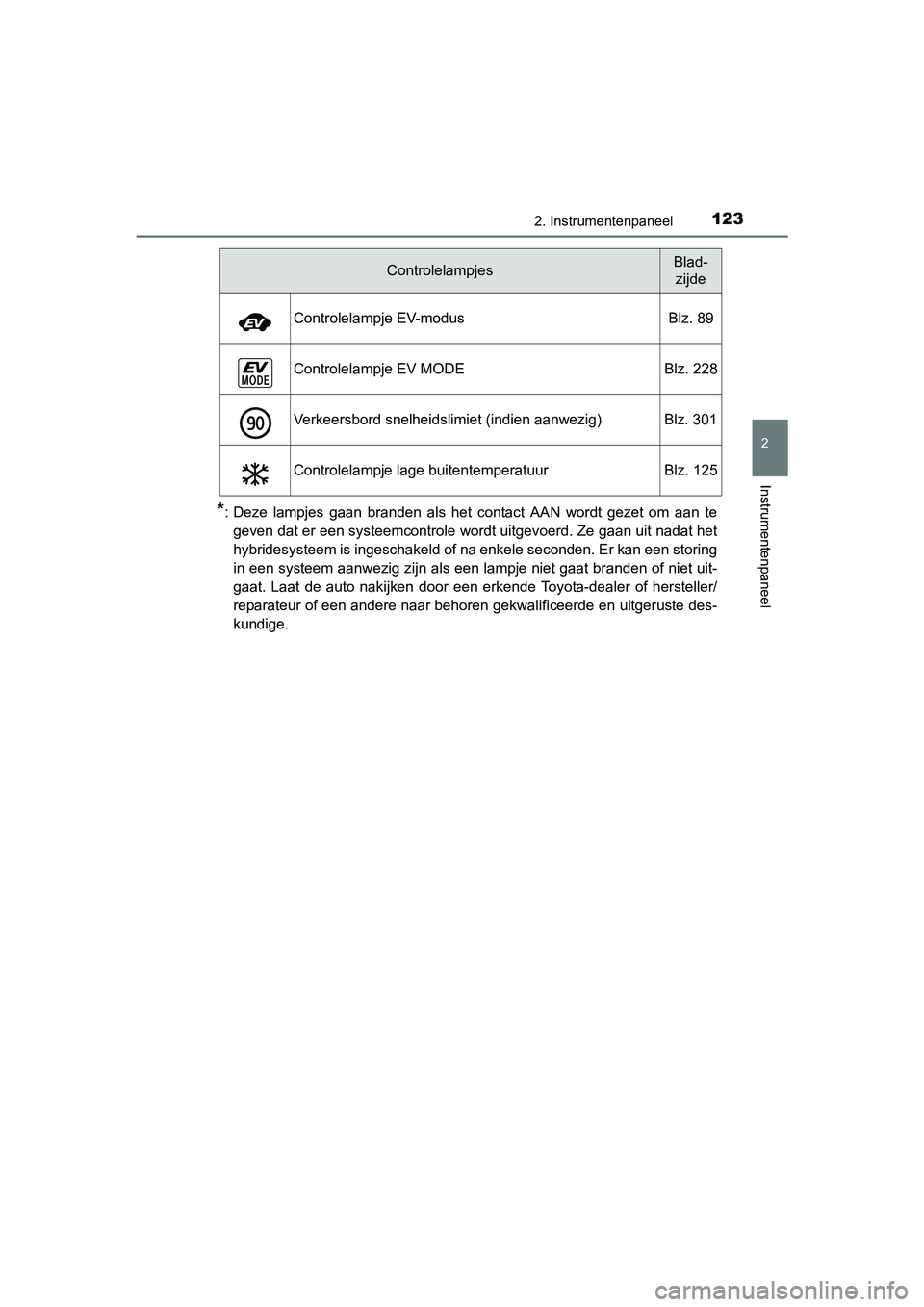

*: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het
hybridesysteem is ingeschakeld of na enkele seconden. Er kan ee n storing
in een systeem aanwezig zijn als een lampje niet gaat branden o f niet uit-
gaat. Laat de auto nakijken door een erkende Toyota-dealer of h ersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige. Controlelampje EV-modus Blz. 89
Controlelampje EV MODE Blz. 228
Verkeersbord snelheidslimiet (indien aanwezig) Blz. 301
Controlelampje lage buitentemperatuur Blz. 125
ControlelampjesBlad-
zijde
C-HR_HV_OM_Europe_OM10538E.b ook Page 123 Friday, September 9, 2016 12:21 PM

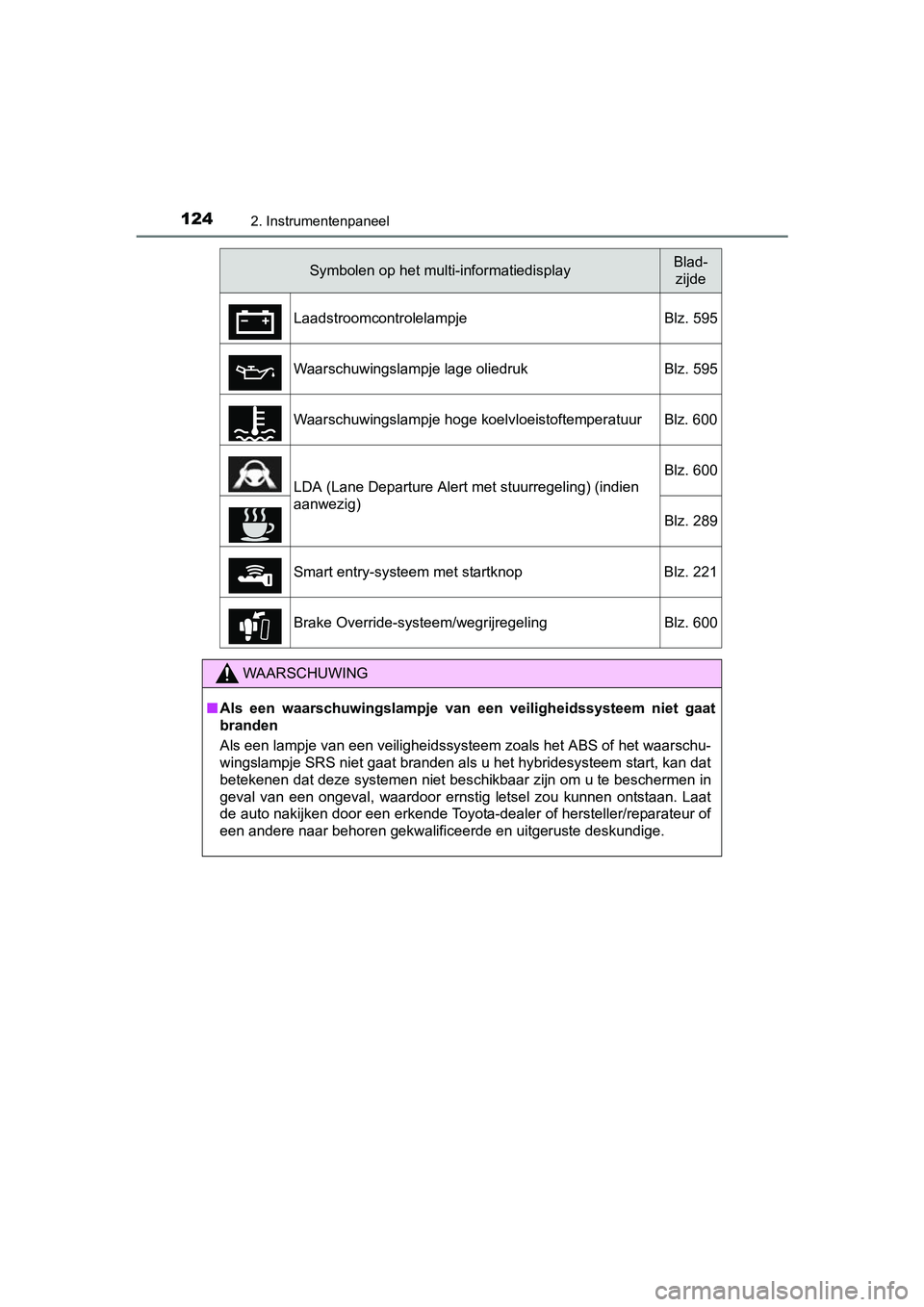

1242. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10538E
Symbolen op het multi-informatiedisplayBlad-zijde
Laadstroomcontrolelampje Blz. 595
Waarschuwingslampje lage oliedruk Blz. 595
Waarschuwingslampje hoge koelvloeistoftemperatuur Blz. 600
LDA (Lane Departure Alert met stuurregeling) (indien
aanwezig) Blz. 600
Blz. 289
Smart entry-systeem met startknop Blz. 221
Brake Override-systeem/wegrijregeling Blz. 600
WAARSCHUWING
■ Als een waarschuwingslampje van een veiligheidssysteem niet gaa t
branden
Als een lampje van een veiligheidssysteem zoals het ABS of het waarschu-
wingslampje SRS niet gaat branden als u het hybridesysteem start, kan dat
betekenen dat deze systemen niet beschikbaar zijn om u te besch ermen in
geval van een ongeval, waardoor ernstig letsel zou kunnen ontst aan. Laat
de auto nakijken door een erkende Toyota-dealer of hersteller/r eparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e.
C-HR_HV_OM_Europe_OM10538E.book Page 124 Friday, September 9, 2016 12:21 PM

125
2
2. Instrumentenpaneel
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10538E

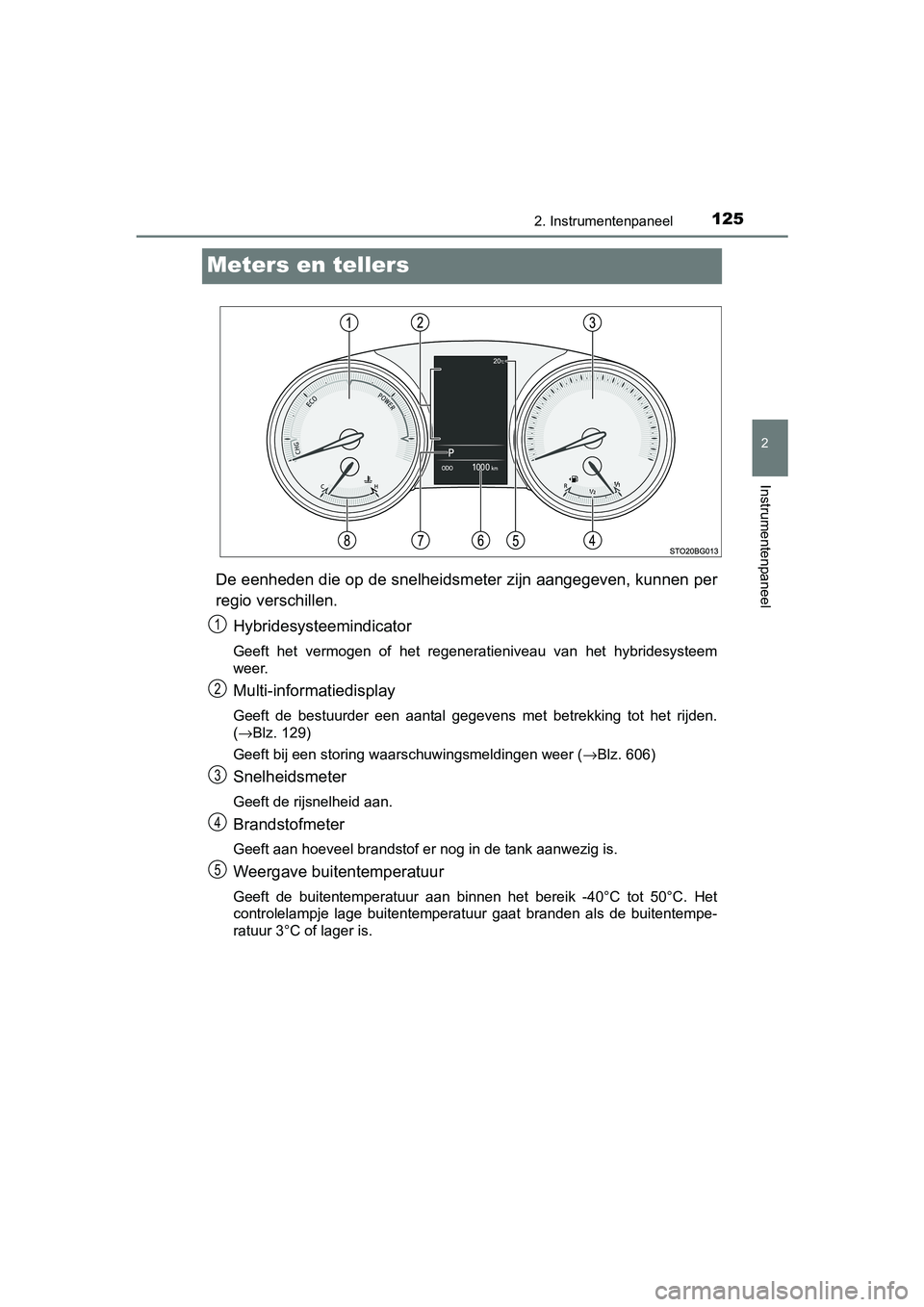

Meters en tellers
De eenheden die op de snelheidsmeter zijn aangegeven, kunnen per
regio verschillen.
Hybridesysteemindicator
Geeft het vermogen of het regeneratieniveau van het hybridesysteem
weer.
Multi-informatiedisplay
Geeft de bestuurder een aantal gegevens met betrekking tot het rijden.
(→Blz. 129)
Geeft bij een storing waarschuwingsmeldingen weer ( →Blz. 606)
Snelheidsmeter
Geeft de rijsnelheid aan.
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is.
Weergave buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 50°C . Het
controlelampje lage buitentemperatuur gaat branden als de buite ntempe-
ratuur 3°C of lager is.
1
2
3
4
5
C-HR_HV_OM_Europe_OM10538E.b ook Page 125 Friday, September 9, 2016 12:21 PM

1262. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10538E

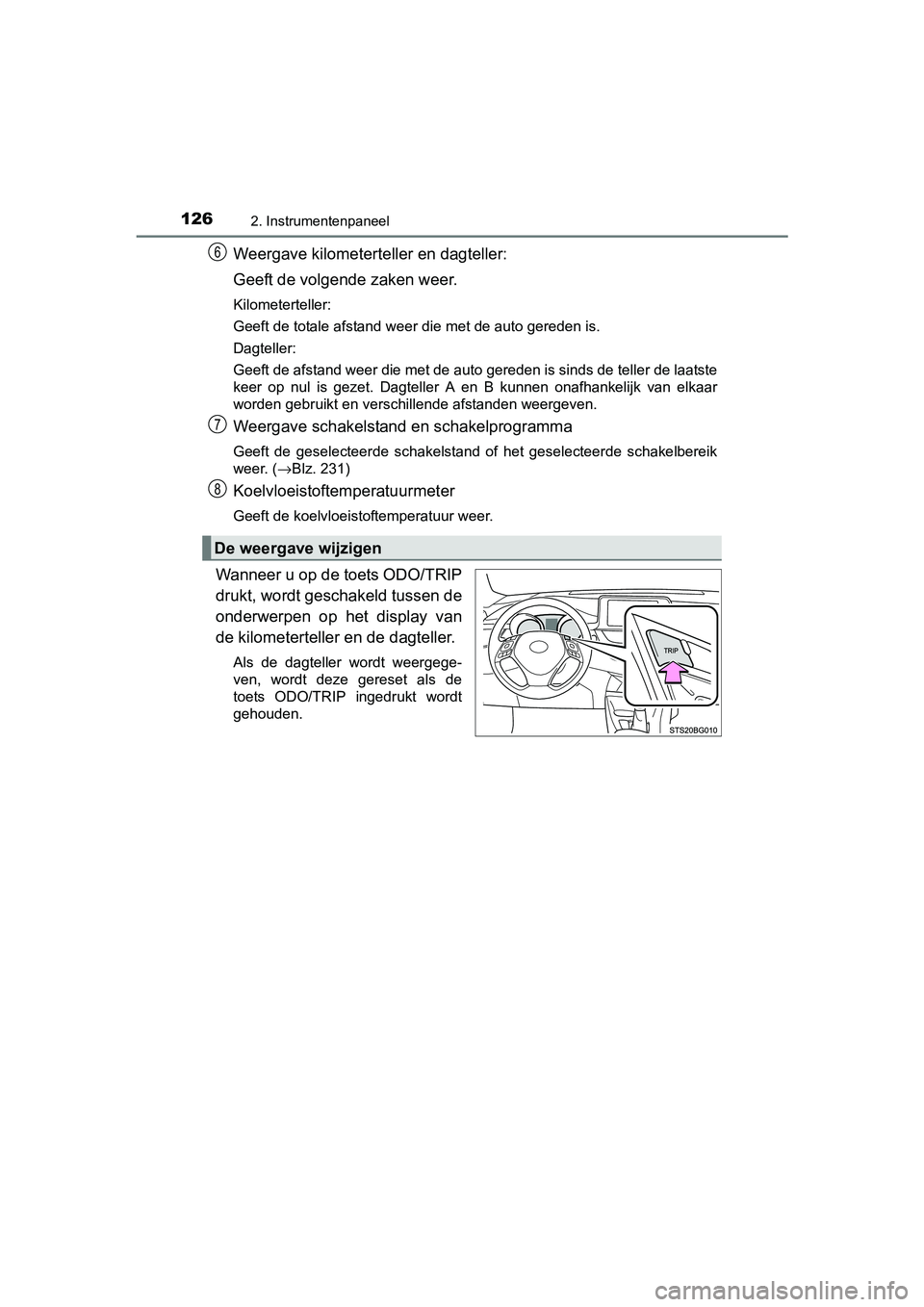

Weergave kilometerteller en dagteller:
Geeft de volgende zaken weer.
Kilometerteller:
Geeft de totale afstand weer die met de auto gereden is.
Dagteller:
Geeft de afstand weer die met de auto gereden is sinds de telle r de laatste
keer op nul is gezet. Dagteller A en B kunnen onafhankelijk van elkaar
worden gebruikt en verschillende afstanden weergeven.
Weergave schakelstand en schakelprogramma
Geeft de geselecteerde schakelstand of het geselecteerde schake lbereik
weer. ( →Blz. 231)
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer.
Wanneer u op de toets ODO/TRIP
drukt, wordt geschakeld tussen de
onderwerpen op het display van
de kilometerteller en de dagteller.
Als de dagteller wordt weergege-
ven, wordt deze gereset als de
toets ODO/TRIP ingedrukt wordt
gehouden.
De weergave wijzigen
6
7
8
C-HR_HV_OM_Europe_OM10538E.b ook Page 126 Friday, September 9, 2016 12:21 PM

1272. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10538E

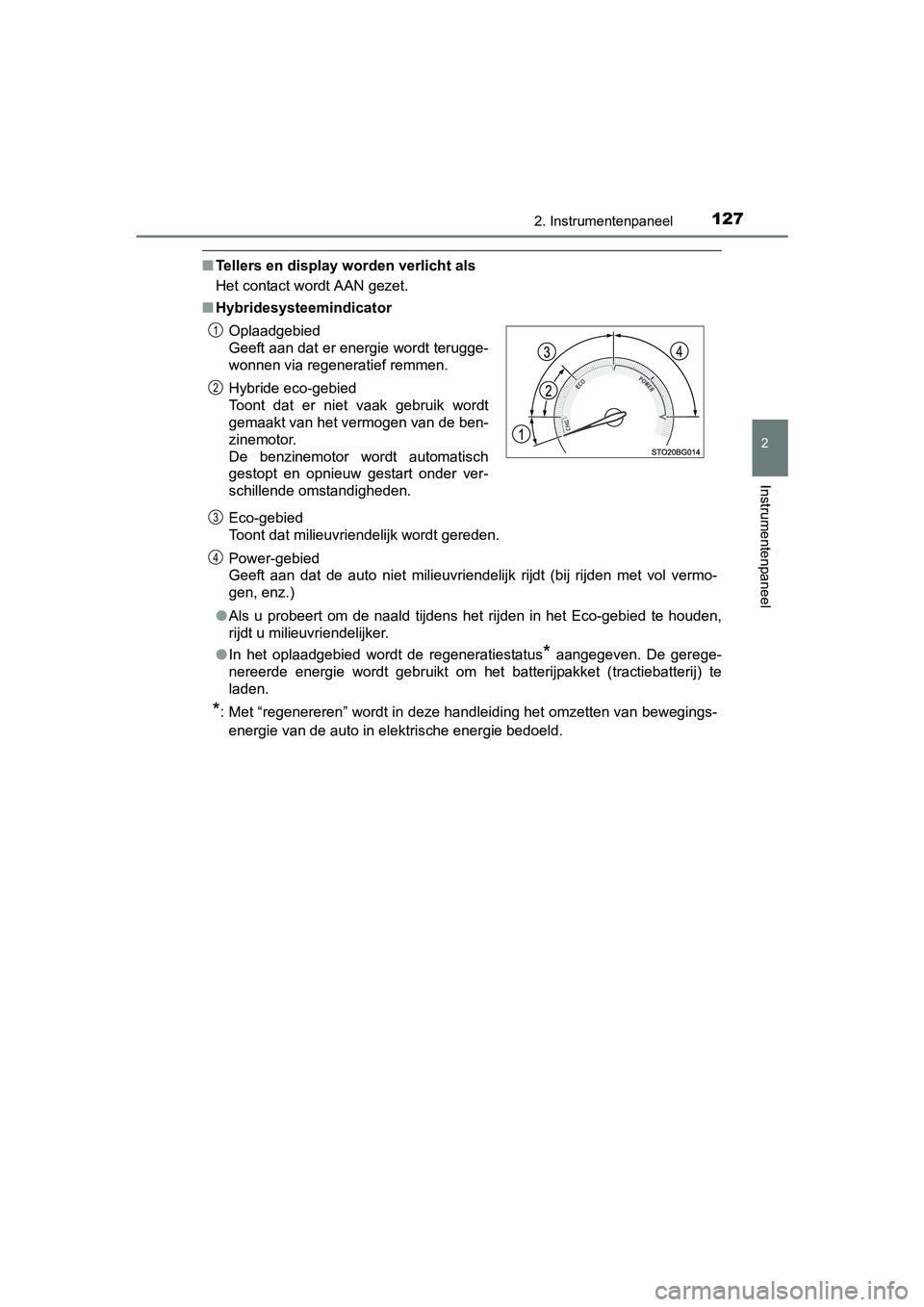

■Tellers en display worden verlicht als
Het contact wordt AAN gezet.
■ Hybridesysteemindicator
Eco-gebied
Toont dat milieuvriendelijk wordt gereden.
Power-gebied
Geeft aan dat de auto niet milieuvriendelijk rijdt (bij rijden met vol vermo-
gen, enz.)
● Als u probeert om de naald tijdens het rijden in het Eco-gebied te houden,
rijdt u milieuvriendelijker.
● In het oplaadgebied wordt de regeneratiestatus
* aangegeven. De gerege-
nereerde energie wordt gebruikt om het batterijpakket (tractieb atterij) te
laden.
*: Met “regenereren” wordt in deze handleiding het omzetten van bewegings-
energie van de auto in elektrische energie bedoeld. Oplaadgebied
Geeft aan dat er energie wordt terugge-
wonnen via regeneratief remmen.
Hybride eco-gebied
Toont dat er niet vaak gebruik wordt
gemaakt van het vermogen van de ben-
zinemotor.
De benzinemotor wordt automatisch
gestopt en opnieuw gestart onder ver-
schillende omstandigheden.
1
2
3
4
C-HR_HV_OM_Europe_OM10538E.b ook Page 127 Friday, September 9, 2016 12:21 PM

1282. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10538E■

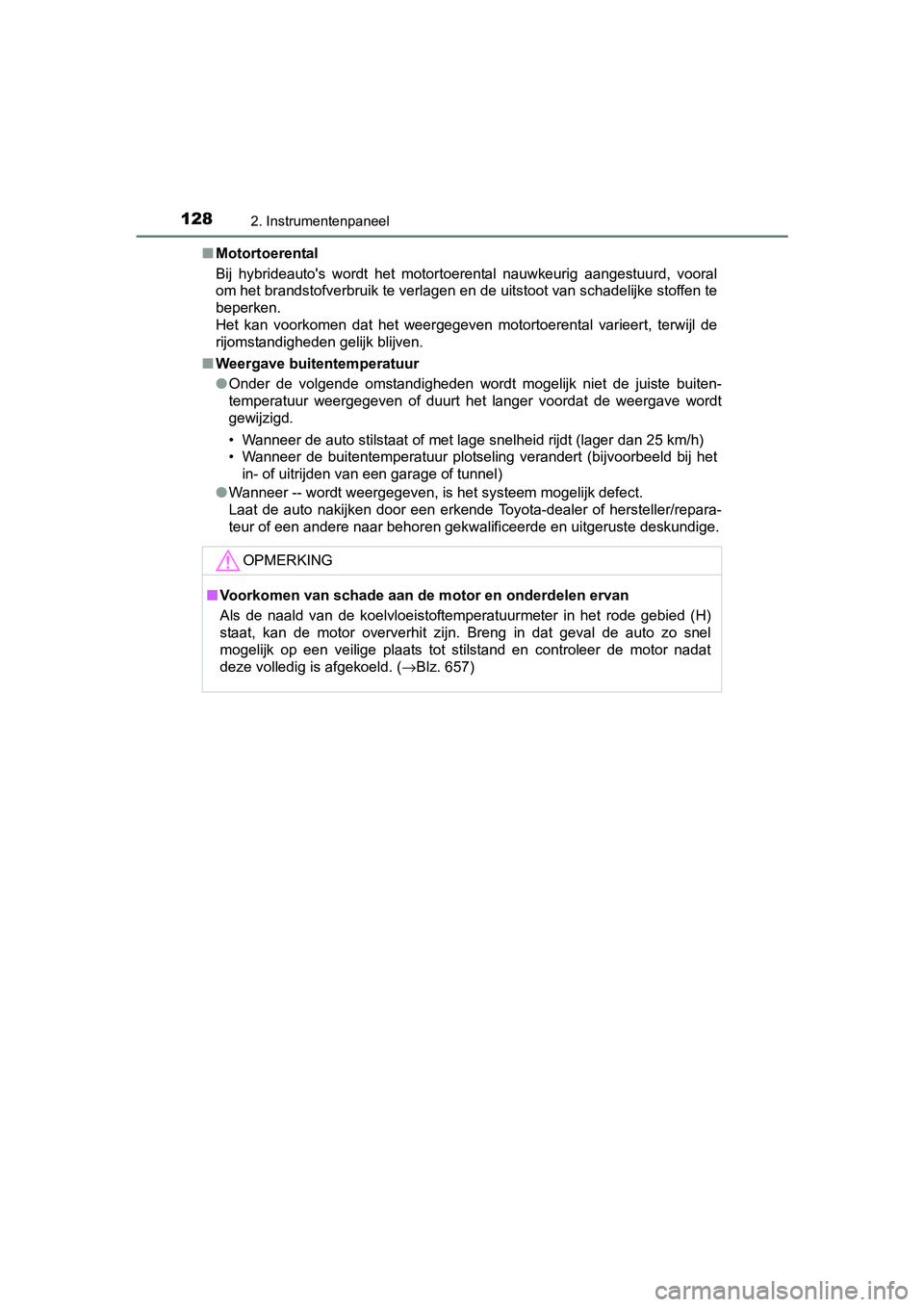

Motortoerental
Bij hybrideauto's wordt het motortoerental nauwkeurig aangestuu rd, vooral
om het brandstofverbruik te verlagen en de uitstoot van schadelijke stoffen te
beperken.
Het kan voorkomen dat het weergegeven motortoerental varieert, terwijl de
rijomstandigheden gelijk blijven.
■ Weergave buitentemperatuur
●Onder de volgende omstandigheden wordt mogelijk niet de juiste buiten-
temperatuur weergegeven of duurt het langer voordat de weergave wordt
gewijzigd.
• Wanneer de auto stilstaat of met lage snelheid rijdt (lager da n 25 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeel d bij het
in- of uitrijden van een garage of tunnel)
● Wanneer -- wordt weergegeven, is het systeem mogelijk defect.
Laat de auto nakijken door een erkende Toyota-dealer of herstel ler/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskundige.
OPMERKING
■Voorkomen van schade aan de motor en onderdelen ervan
Als de naald van de koelvloeistoftemperatuurmeter in het rode gebied (H)
staat, kan de motor oververhit zijn. Breng in dat geval de auto zo snel
mogelijk op een veilige plaats tot stilstand en controleer de motor nadat
deze volledig is afgekoeld. ( →Blz. 657)
C-HR_HV_OM_Europe_OM10538E.b ook Page 128 Friday, September 9, 2016 12:21 PM

129
2
2. Instrumentenpaneel
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10538E

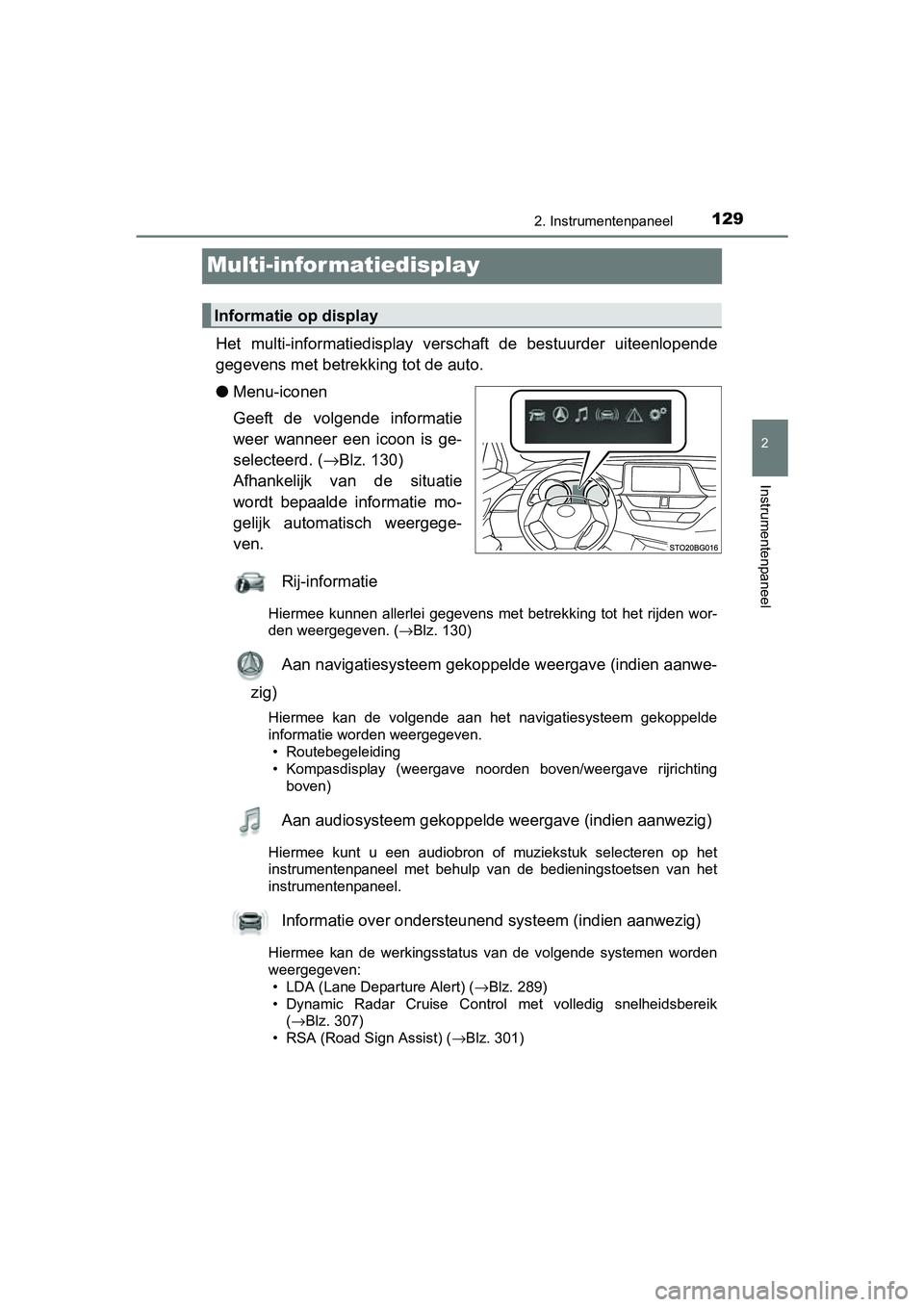

Multi-infor matiedisplay
Het multi-informatiedisplay verschaft de bestuurder uiteenlopen de
gegevens met betrekk ing tot de auto.
● Menu-iconen
Geeft de volgende informatie
weer wanneer een icoon is ge-
selecteerd. ( →Blz. 130)
Afhankelijk van de situatie
wordt bepaalde informatie mo-
gelijk automatisch weergege-
ven.
Rij-informatie
Hiermee kunnen allerlei gegevens met betrekking tot het rijden wor-
den weergegeven. ( →Blz. 130)
Aan navigatiesystee m gekoppelde weergave (indien aanwe-
zig)
Hiermee kan de volgende aan het navigatiesysteem gekoppelde
informatie worden weergegeven. • Routebegeleiding
• Kompasdisplay (weergave noorden boven/weergave rijrichting
boven)
Aan audiosysteem gek oppelde weergave (indien aanwezig)
Hiermee kunt u een audiobron of muziekstuk selecteren op het
instrumentenpaneel met behulp van de bedieningstoetsen van het
instrumentenpaneel.
Informatie over ondersteunend systeem (indien aanwezig)
Hiermee kan de werkingsstatus van de volgende systemen worden
weergegeven:
• LDA (Lane Departure Alert) ( →Blz. 289)
• Dynamic Radar Cruise Control met volledig snelheidsbereik (→Blz. 307)
• RSA (Road Sign Assist) ( →Blz. 301)
Informatie op display
C-HR_HV_OM_Europe_OM10538E.b ook Page 129 Friday, September 9, 2016 12:21 PM

1302. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10538E

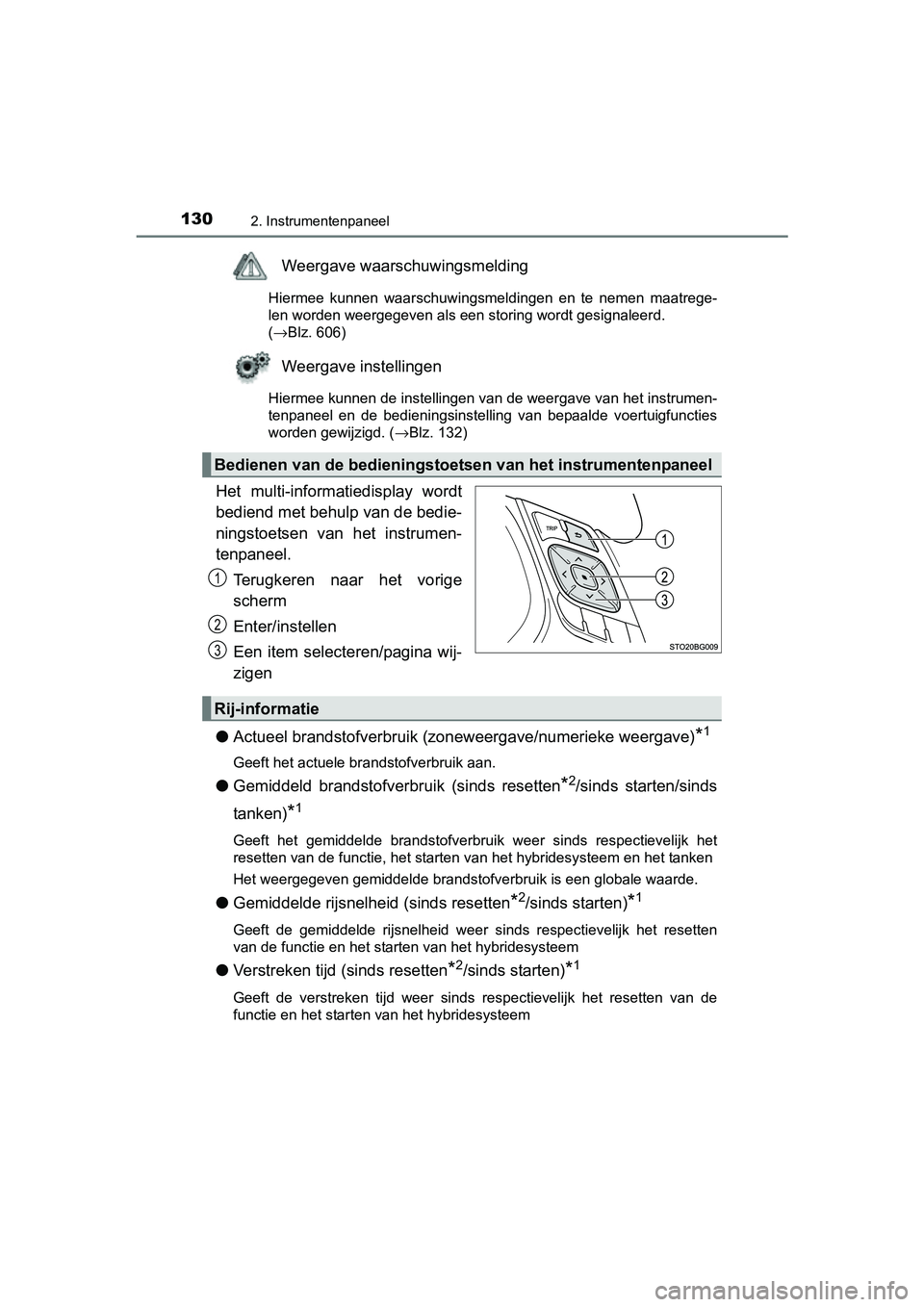

Weergave waarschuwingsmelding
Hiermee kunnen waarschuwingsmeldingen en te nemen maatrege-
len worden weergegeven als een storing wordt gesignaleerd.
(→Blz. 606)
Weergave instellingen
Hiermee kunnen de instellingen van de weergave van het instrume n-
tenpaneel en de bedieningsinstelling van bepaalde voertuigfunct ies
worden gewijzigd. ( →Blz. 132)
Het multi-informatiedisplay wordt
bediend met behulp van de bedie-
ningstoetsen van het instrumen-
tenpaneel.
Terugkeren naar het vorige
scherm
Enter/instellen
Een item selecteren/pagina wij-
zigen
● Actueel brandstofverbruik (zoneweergave/numerieke weergave)
*1
Geeft het actuele brandstofverbruik aan.
●Gemiddeld brandstofverbruik (sinds resetten*2/sinds starten/sinds
tanken)
*1
Geeft het gemiddelde brandstofverbruik weer sinds respectieveli jk het
resetten van de functie, het starten van het hybridesysteem en het tanken
Het weergegeven gemiddelde brandstofverbruik is een globale waa rde.
●Gemiddelde rijsnelhe id (sinds resetten*2/sinds starten)*1
Geeft de gemiddelde rijsnelheid weer sinds respectievelijk het resetten
van de functie en het starten van het hybridesysteem
● Verstreken tijd (sinds resetten*2/sinds starten)*1
Geeft de verstreken tijd weer sinds respectievelijk het resette n van de
functie en het starten van het hybridesysteem
Bedienen van de bedieningstoetsen van het instrumentenpaneel
1
2
3
Rij-informatie
C-HR_HV_OM_Europe_OM10538E.b ook Page 130 Friday, September 9, 2016 12:21 PM
