TOYOTA C_HR HYBRID 2017 Instructieboekje (in Dutch)

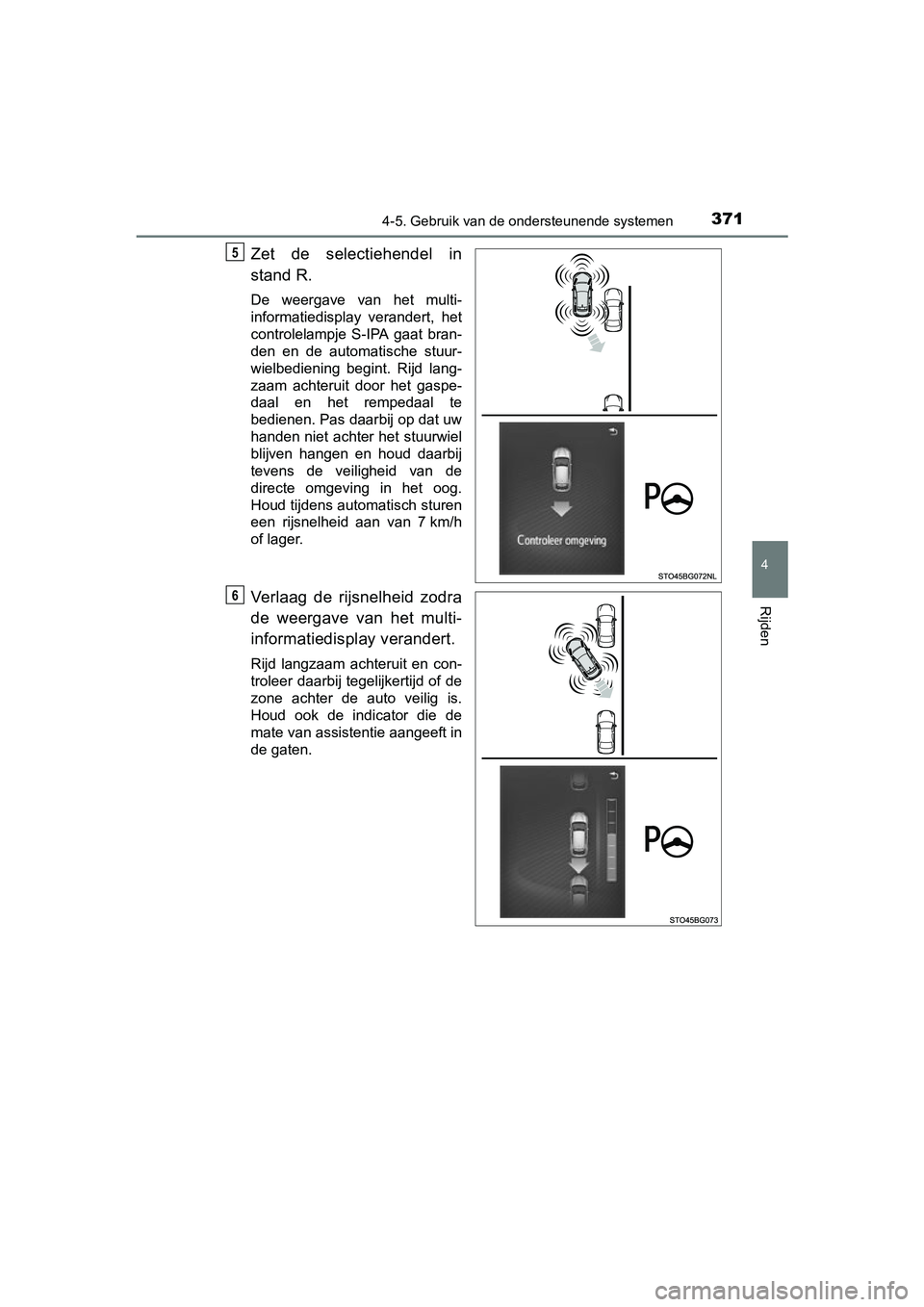

3714-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10538E
Zet de selectiehendel in
stand R.
De weergave van het multi-
informatiedisplay verandert, het
controlelampje S-IPA gaat bran-
den en de automatische stuur-
wielbediening begint. Rijd lang-
zaam achteruit door het gaspe-
daal en het rempedaal te
bedienen. Pas daarbij op dat uw
handen niet achter het stuurwiel
blijven hangen en houd daarbij
tevens de veiligheid van de
directe omgeving in het oog.
Houd tijdens automatisch sturen
een rijsnelheid aan van 7 km/h
of lager.
Verlaag de rijsnelheid zodra
de weergave van het multi-
informatiedisplay verandert.
Rijd langzaam achteruit en con-
troleer daarbij tegelijkertijd of de
zone achter de auto veilig is.
Houd ook de indicator die de
mate van assistentie aangeeft in
de gaten.
5
6
C-HR_HV_OM_Europe_OM10538E.book Page 371 Friday, September 9, 2016 12:21 PM

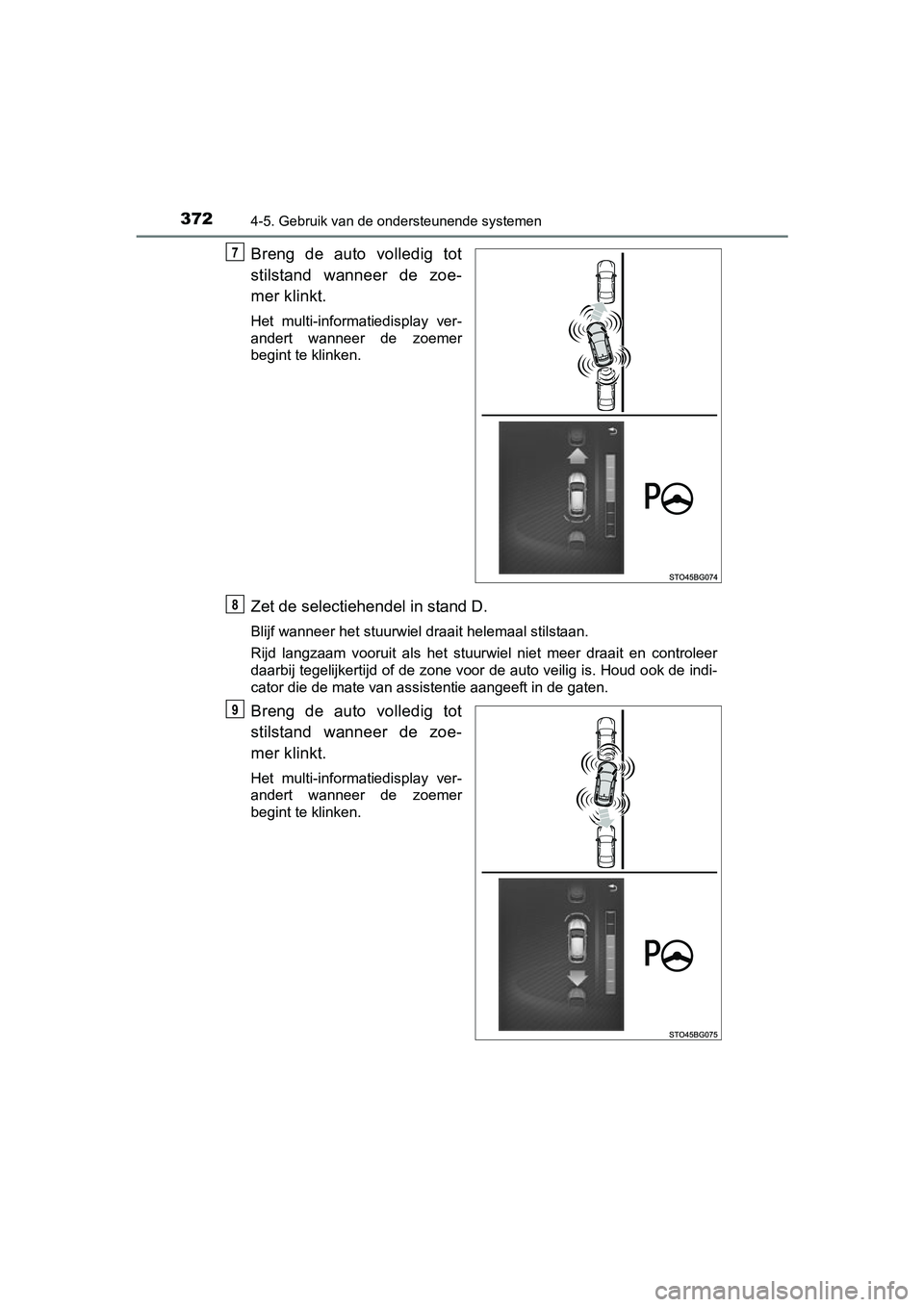

3724-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10538E
Breng de auto volledig tot
stilstand wanneer de zoe-
mer klinkt.
Het multi-informatiedisplay ver-
andert wanneer de zoemer
begint te klinken.
Zet de selectiehendel in stand D.
Blijf wanneer het stuurwiel draait helemaal stilstaan.
Rijd langzaam vooruit als het stuurwiel niet meer draait en con troleer
daarbij tegelijkertijd of de zone voor de auto veilig is. Houd ook de indi-
cator die de mate van assistentie aangeeft in de gaten.
Breng de auto volledig tot
stilstand wanneer de zoe-
mer klinkt.
Het multi-informatiedisplay ver-
andert wanneer de zoemer
begint te klinken.
7
8
9
C-HR_HV_OM_Europe_OM10538E.b ook Page 372 Friday, September 9, 2016 12:21 PM

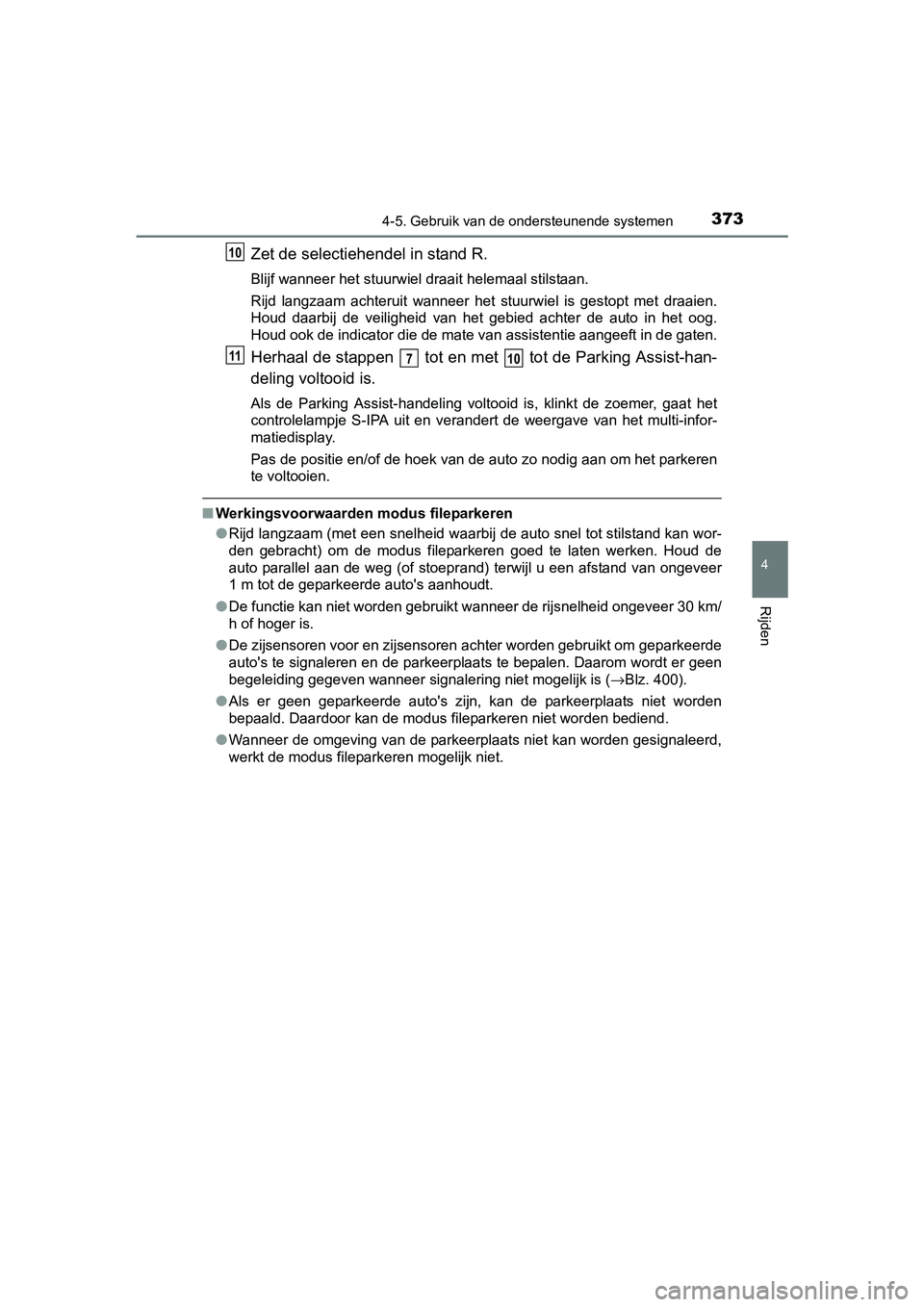

3734-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10538E
Zet de selectiehendel in stand R.
Blijf wanneer het stuurwiel draait helemaal stilstaan.
Rijd langzaam achteruit wanneer het stuurwiel is gestopt met dr aaien.
Houd daarbij de veiligheid van het gebied achter de auto in het oog.
Houd ook de indicator die de mate van assistentie aangeeft in d e gaten.
Herhaal de stappen tot en met tot de Parking Assist-han-
deling voltooid is.
Als de Parking Assist-handeling voltooid is, klinkt de zoemer, gaat het
controlelampje S-IPA uit en verandert de weergave van het multi -infor-
matiedisplay.
Pas de positie en/of de hoek van de auto zo nodig aan om het pa rkeren
te voltooien.
■ Werkingsvoorwaarden modus fileparkeren
●Rijd langzaam (met een snelheid waarbij de auto snel tot stilst and kan wor-
den gebracht) om de modus fileparkeren goed te laten werken. Houd de
auto parallel aan de weg (of stoeprand) terwijl u een afstand van ongeveer
1 m tot de geparkeerde auto's aanhoudt.
● De functie kan niet worden gebruikt wanneer de rijsnelheid onge veer 30 km/
h of hoger is.
● De zijsensoren voor en zijsensoren achter worden gebruikt om ge parkeerde
auto's te signaleren en de parkeerplaats te bepalen. Daarom wor dt er geen
begeleiding gegeven wanneer signalering niet mogelijk is ( →Blz. 400).
● Als er geen geparkeerde auto's zijn, kan de parkeerplaats niet worden
bepaald. Daardoor kan de modus fileparkeren niet worden bediend .
● Wanneer de omgeving van de parkeerplaats niet kan worden gesignaleerd,
werkt de modus fileparkeren mogelijk niet.
10
11710
C-HR_HV_OM_Europe_OM10538E.b ook Page 373 Friday, September 9, 2016 12:21 PM

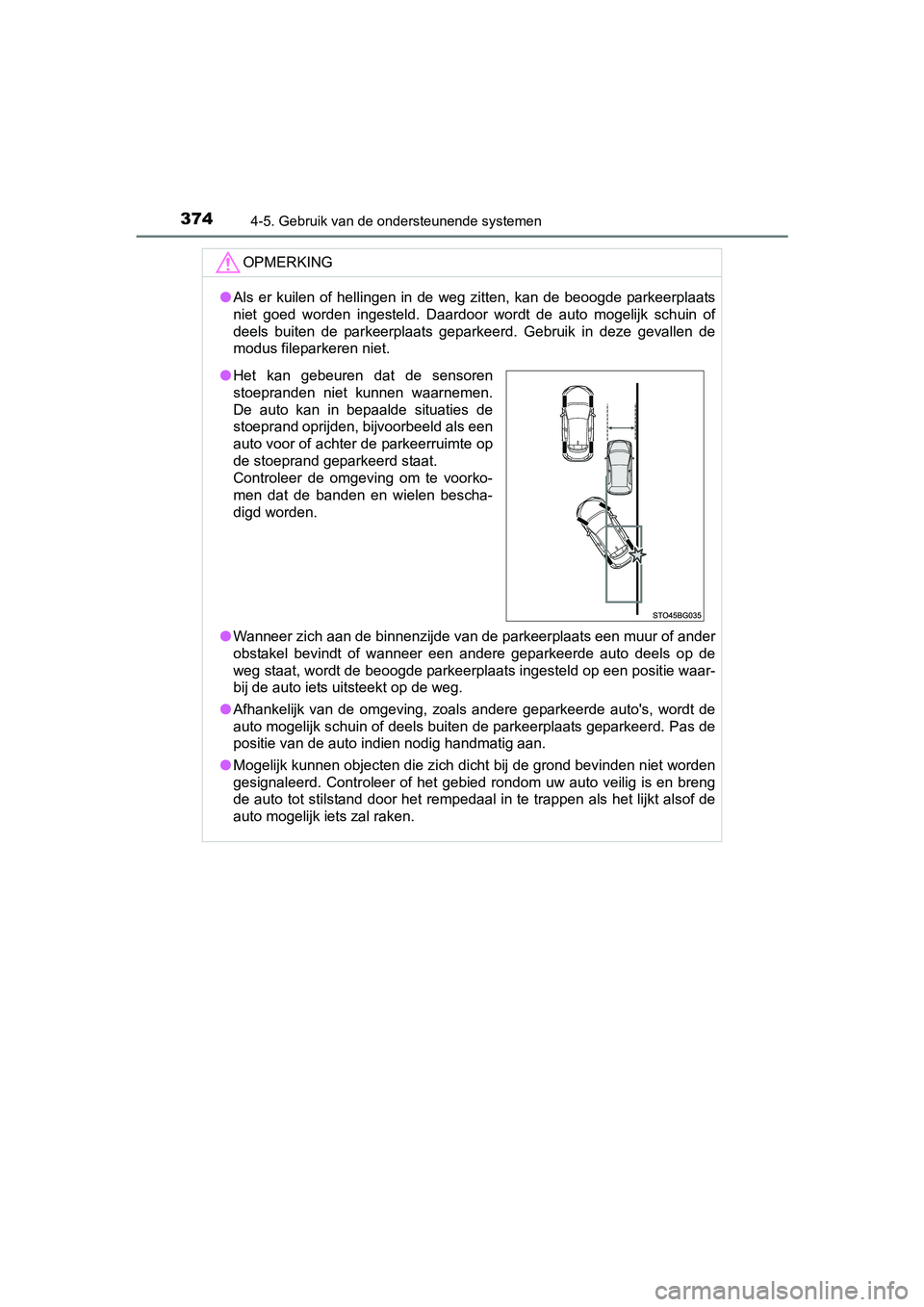

3744-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10538E
OPMERKING
●Als er kuilen of hellingen in de weg zitten, kan de beoogde parkeerplaats
niet goed worden ingesteld. Daardoor wordt de auto mogelijk sch uin of
deels buiten de parkeerplaats geparkeerd. Gebruik in deze geval len de
modus fileparkeren niet.
● Wanneer zich aan de binnenzijde van de parkeerplaats een muur of ander
obstakel bevindt of wanneer een andere geparkeerde auto deels o p de
weg staat, wordt de beoogde parkeerplaats ingesteld op een posi tie waar-
bij de auto iets uitsteekt op de weg.
● Afhankelijk van de omgeving, zoals andere geparkeerde auto's, w ordt de
auto mogelijk schuin of deels buiten de parkeerplaats geparkeer d. Pas de
positie van de auto indien nodig handmatig aan.
● Mogelijk kunnen objecten die zich dicht bij de grond bevinden n iet worden
gesignaleerd. Controleer of het gebied rondom uw auto veilig is en breng
de auto tot stilstand door het rempedaal in te trappen als het lijkt alsof de
auto mogelijk iets zal raken.
● Het kan gebeuren dat de sensoren
stoepranden niet kunnen waarnemen.
De auto kan in bepaalde situaties de
stoeprand oprijden, bijvoorbeeld als een
auto voor of achter de parkeerruimte op
de stoeprand geparkeerd staat.
Controleer de omgeving om te voorko-
men dat de banden en wielen bescha-
digd worden.
C-HR_HV_OM_Europe_OM10538E.b ook Page 374 Friday, September 9, 2016 12:21 PM

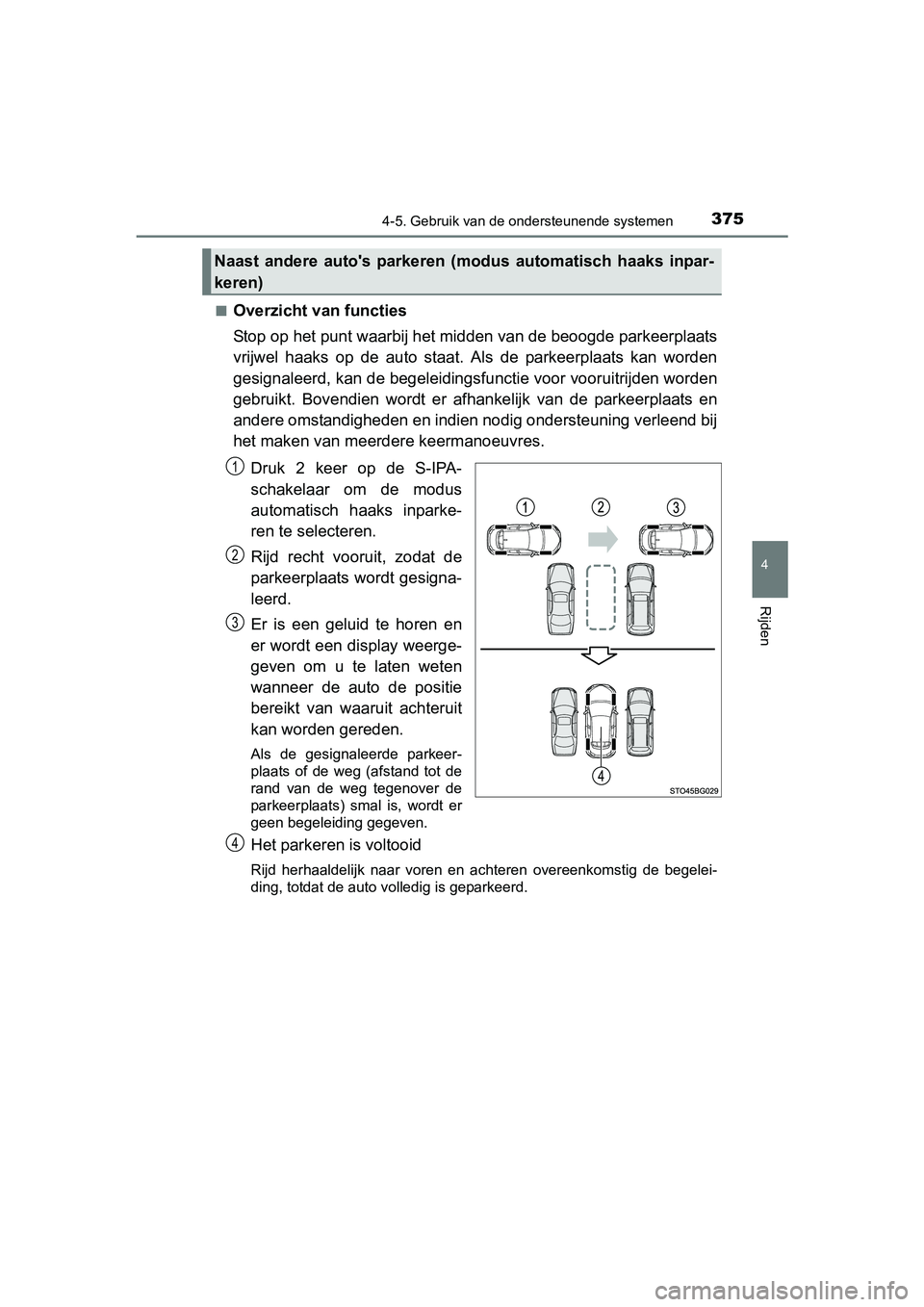

3754-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10538E■
Overzicht van functies
Stop op het punt waarbij het mid
den van de beoogde parkeerplaat s
vrijwel haaks op de auto staat. Als de parkeerplaats kan worden
gesignaleerd, kan de begeleiding sfunctie voor vooruitrijden worden
gebruikt. Bovendien wordt er af hankelijk van de parkeerplaats en
andere omstandigheden en indien nodig ondersteuning verleend bi j
het maken van meerdere keermanoeuvres.
Druk 2 keer op de S-IPA-
schakelaar om de modus
automatisch haaks inparke-
ren te selecteren.
Rijd recht vooruit, zodat de
parkeerplaats wordt gesigna-
leerd.
Er is een geluid te horen en
er wordt een display weerge-
geven om u te laten weten
wanneer de auto de positie
bereikt van waaruit achteruit
kan worden gereden.
Als de gesignaleerde parkeer-
plaats of de weg (afstand tot de
rand van de weg tegenover de
parkeerplaats) smal is, wordt er
geen begeleiding gegeven.
Het parkeren is voltooid
Rijd herhaaldelijk naar voren en achteren overeenkomstig de beg elei-
ding, totdat de auto volledig is geparkeerd.
Naast andere auto's parkeren ( modus automatisch haaks inpar-
keren)
1
2
3
4
C-HR_HV_OM_Europe_OM10538E.b ook Page 375 Friday, September 9, 2016 12:21 PM

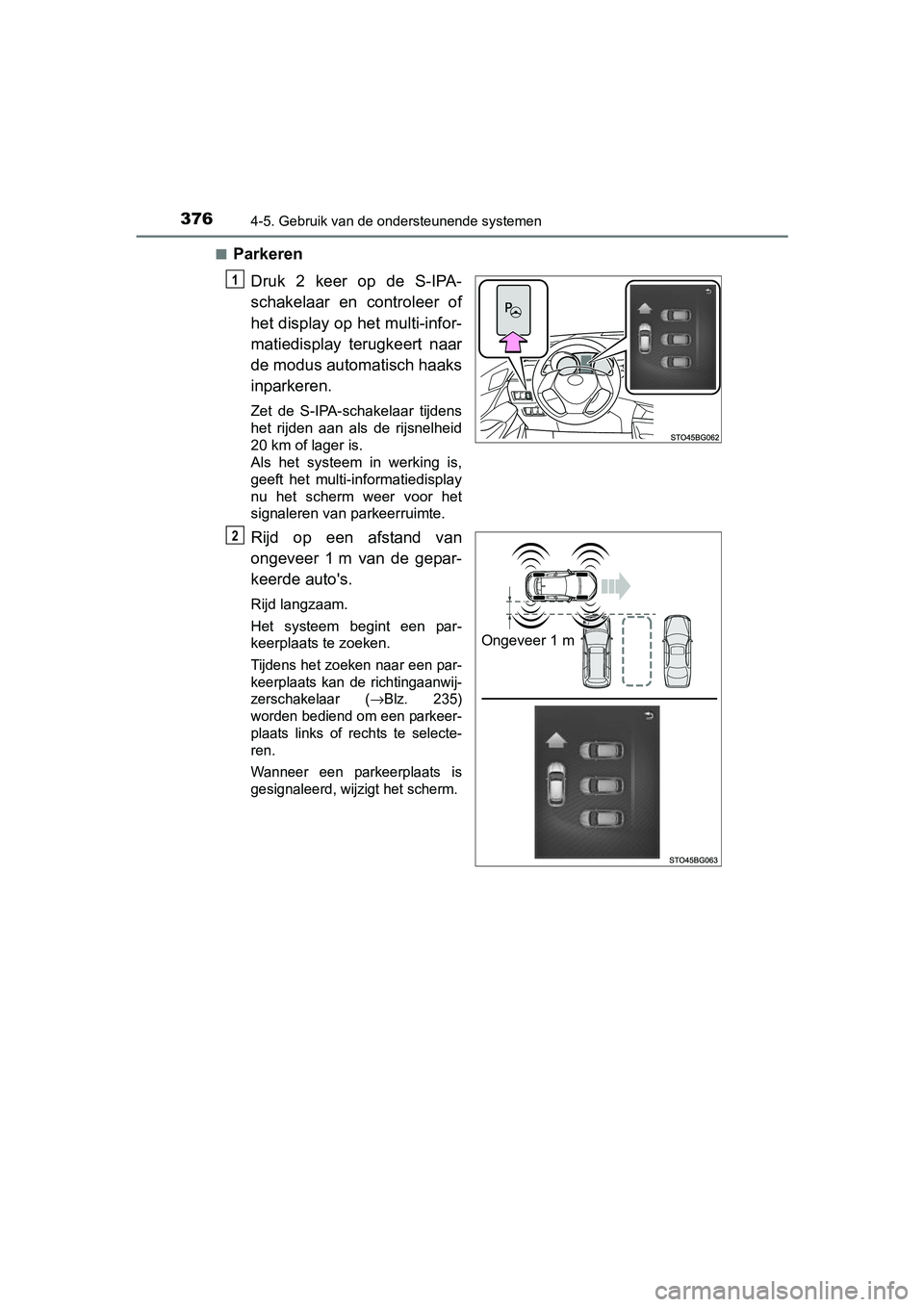

3764-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10538E■
Parkeren
Druk 2 keer op de S-IPA-
schakelaar en controleer of
het display op het multi-infor-
matiedisplay terugkeert naar
de modus automatisch haaks
inparkeren.
Zet de S-IPA-schakelaar tijdens
het rijden aan als de rijsnelheid
20 km of lager is.
Als het systeem in werking is,
geeft het multi-informatiedisplay
nu het scherm weer voor het
signaleren van parkeerruimte.
Rijd op een afstand van
ongeveer 1 m van de gepar-
keerde auto's.
Rijd langzaam.
Het systeem begint een par-
keerplaats te zoeken.
Tijdens het zoeken naar een par-
keerplaats kan de richtingaanwij-
zerschakelaar (
→Blz. 235)
worden bediend om een parkeer-
plaats links of rechts te selecte-
ren.
Wanneer een parkeerplaats is
gesignaleerd, wijzigt het scherm.
1
Ongeveer 1 m
O
C-HR_HV_OM_Europe_OM10538E.b ook Page 376 Friday, September 9, 2016 12:21 PM

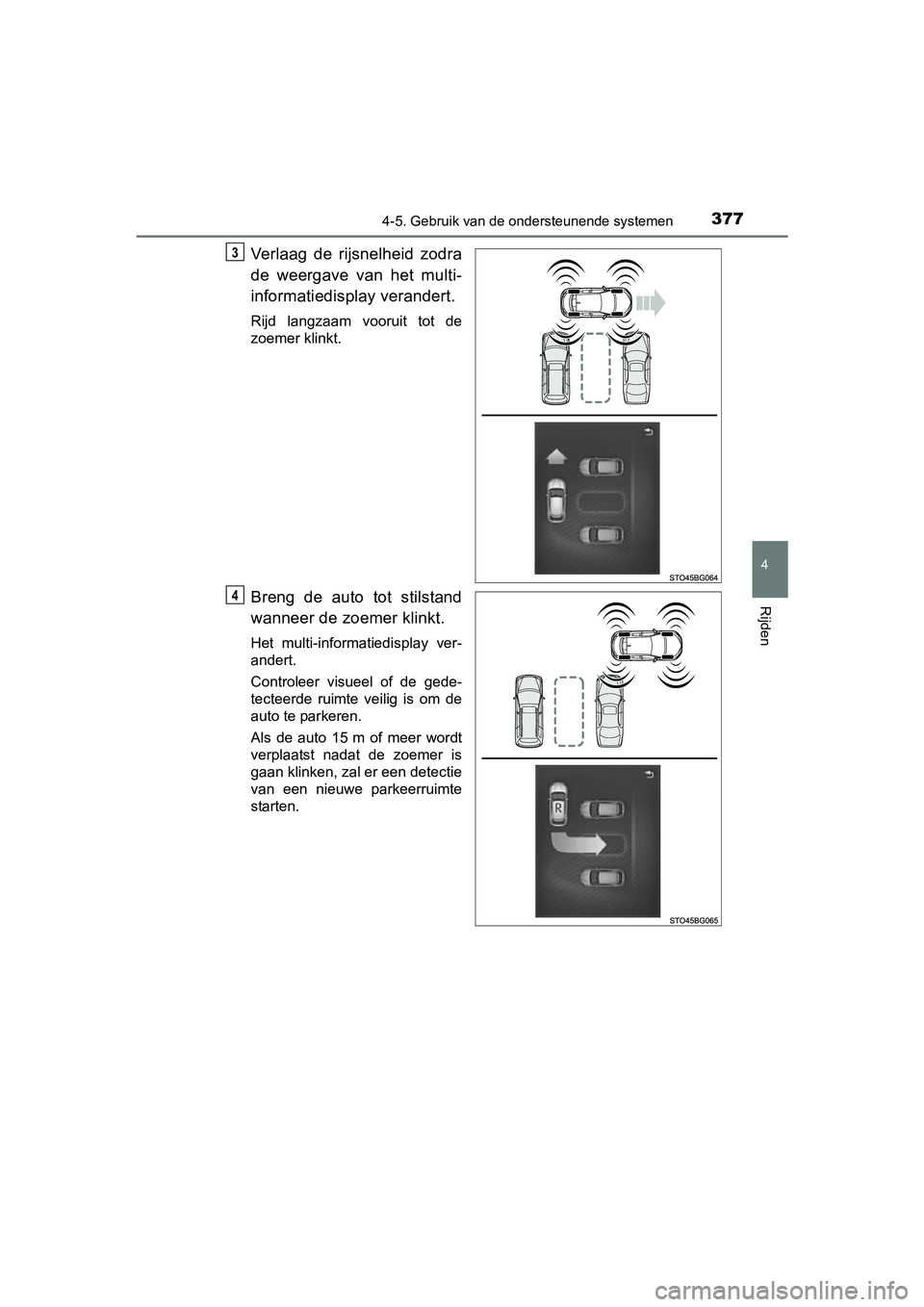

3774-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10538E
Verlaag de rijsnelheid zodra
de weergave van het multi-
informatiedisplay verandert.
Rijd langzaam vooruit tot de
zoemer klinkt.
Breng de auto tot stilstand
wanneer de zoemer klinkt.
Het multi-informatiedisplay ver-
andert.
Controleer visueel of de gede-
tecteerde ruimte veilig is om de
auto te parkeren.
Als de auto 15 m of meer wordt
verplaatst nadat de zoemer is
gaan klinken, zal er een detectie
van een nieuwe parkeerruimte
starten.
3
4
C-HR_HV_OM_Europe_OM10538E.book Page 377 Friday, September 9, 2016 12:21 PM

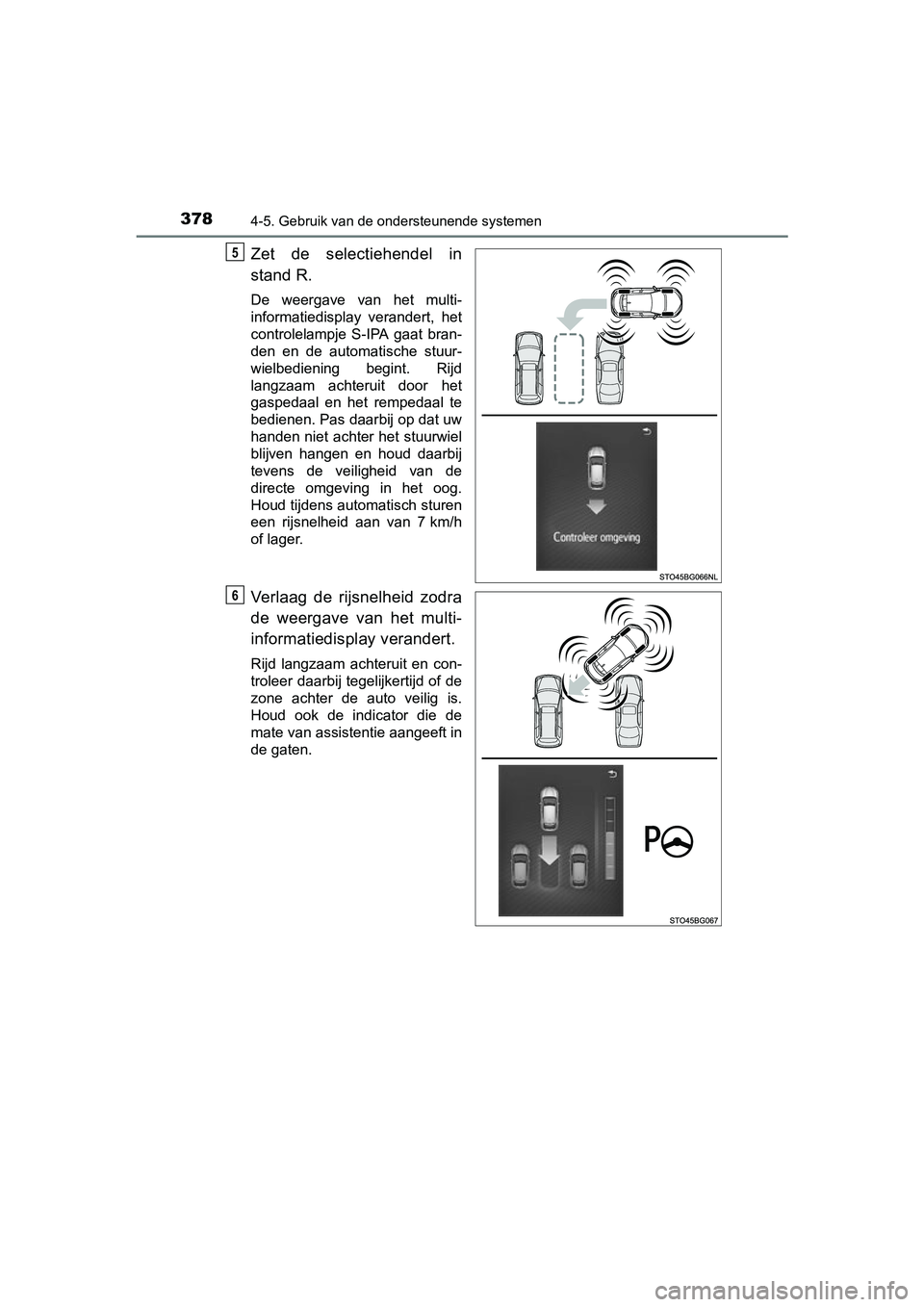

3784-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10538E
Zet de selectiehendel in
stand R.
De weergave van het multi-
informatiedisplay verandert, het
controlelampje S-IPA gaat bran-
den en de automatische stuur-
wielbediening begint. Rijd
langzaam achteruit door het
gaspedaal en het rempedaal te
bedienen. Pas daarbij op dat uw
handen niet achter het stuurwiel
blijven hangen en houd daarbij
tevens de veiligheid van de
directe omgeving in het oog.
Houd tijdens automatisch sturen
een rijsnelheid aan van 7 km/h
of lager.
Verlaag de rijsnelheid zodra
de weergave van het multi-
informatiedisplay verandert.
Rijd langzaam achteruit en con-
troleer daarbij tegelijkertijd of de
zone achter de auto veilig is.
Houd ook de indicator die de
mate van assistentie aangeeft in
de gaten.
5
6
C-HR_HV_OM_Europe_OM10538E.book Page 378 Friday, September 9, 2016 12:21 PM

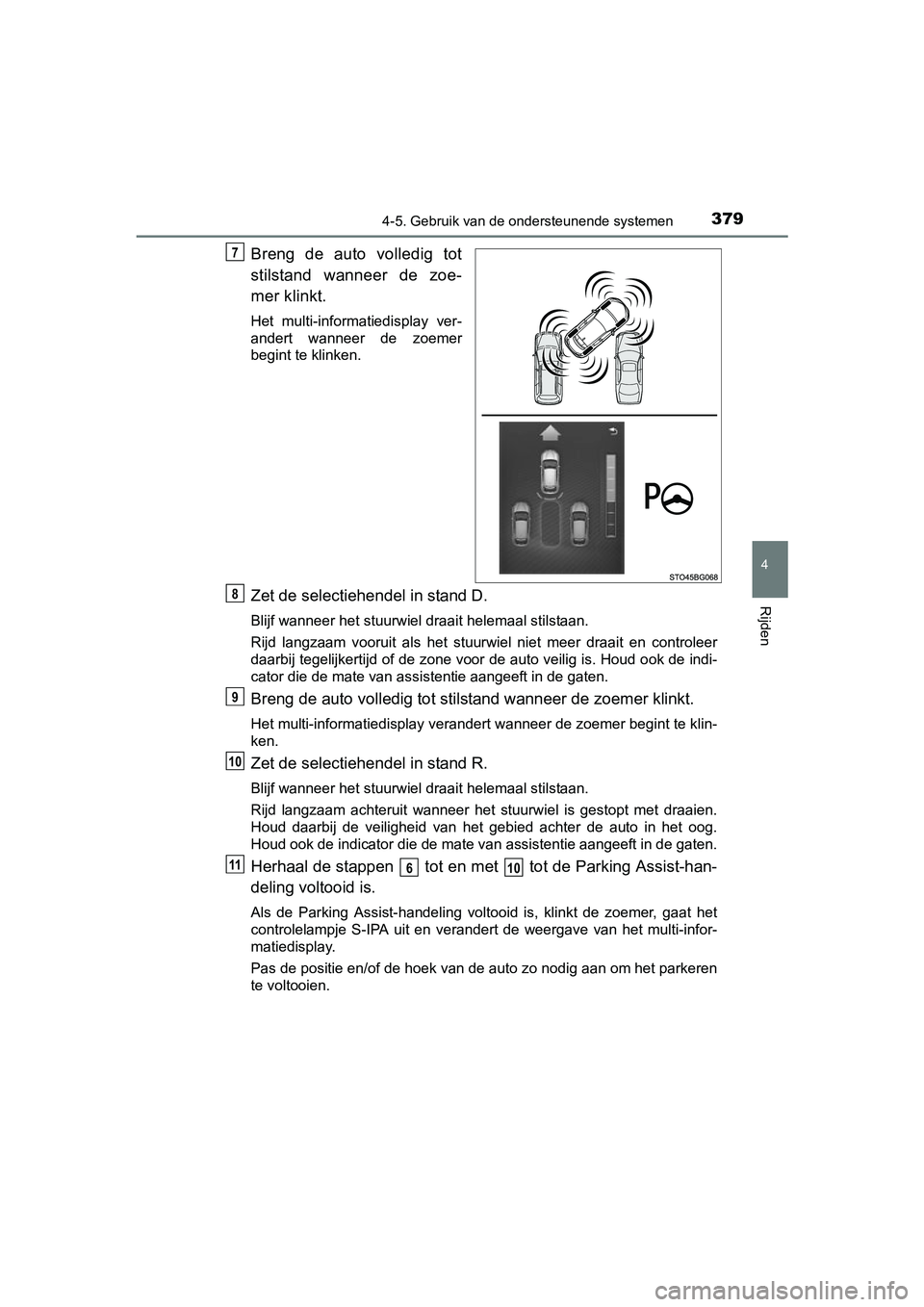

3794-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10538E
Breng de auto volledig tot
stilstand wanneer de zoe-
mer klinkt.
Het multi-informatiedisplay ver-
andert wanneer de zoemer
begint te klinken.
Zet de selectiehendel in stand D.
Blijf wanneer het stuurwiel draait helemaal stilstaan.
Rijd langzaam vooruit als het stuurwiel niet meer draait en con troleer
daarbij tegelijkertijd of de zone voor de auto veilig is. Houd ook de indi-
cator die de mate van assistentie aangeeft in de gaten.
Breng de auto volledig tot st ilstand wanneer de zoemer klinkt.
Het multi-informatiedisplay verandert wanneer de zoemer begint te klin-
ken.
Zet de selectiehendel in stand R.
Blijf wanneer het stuurwiel draait helemaal stilstaan.
Rijd langzaam achteruit wanneer het stuurwiel is gestopt met dr aaien.
Houd daarbij de veiligheid van het gebied achter de auto in het oog.
Houd ook de indicator die de mate van assistentie aangeeft in d e gaten.
Herhaal de stappen tot en met tot de Parking Assist-han-
deling voltooid is.
Als de Parking Assist-handeling voltooid is, klinkt de zoemer, gaat het
controlelampje S-IPA uit en verandert de weergave van het multi -infor-
matiedisplay.
Pas de positie en/of de hoek van de auto zo nodig aan om het pa rkeren
te voltooien.
7
8
9
10
11610
C-HR_HV_OM_Europe_OM10538E.b ook Page 379 Friday, September 9, 2016 12:21 PM

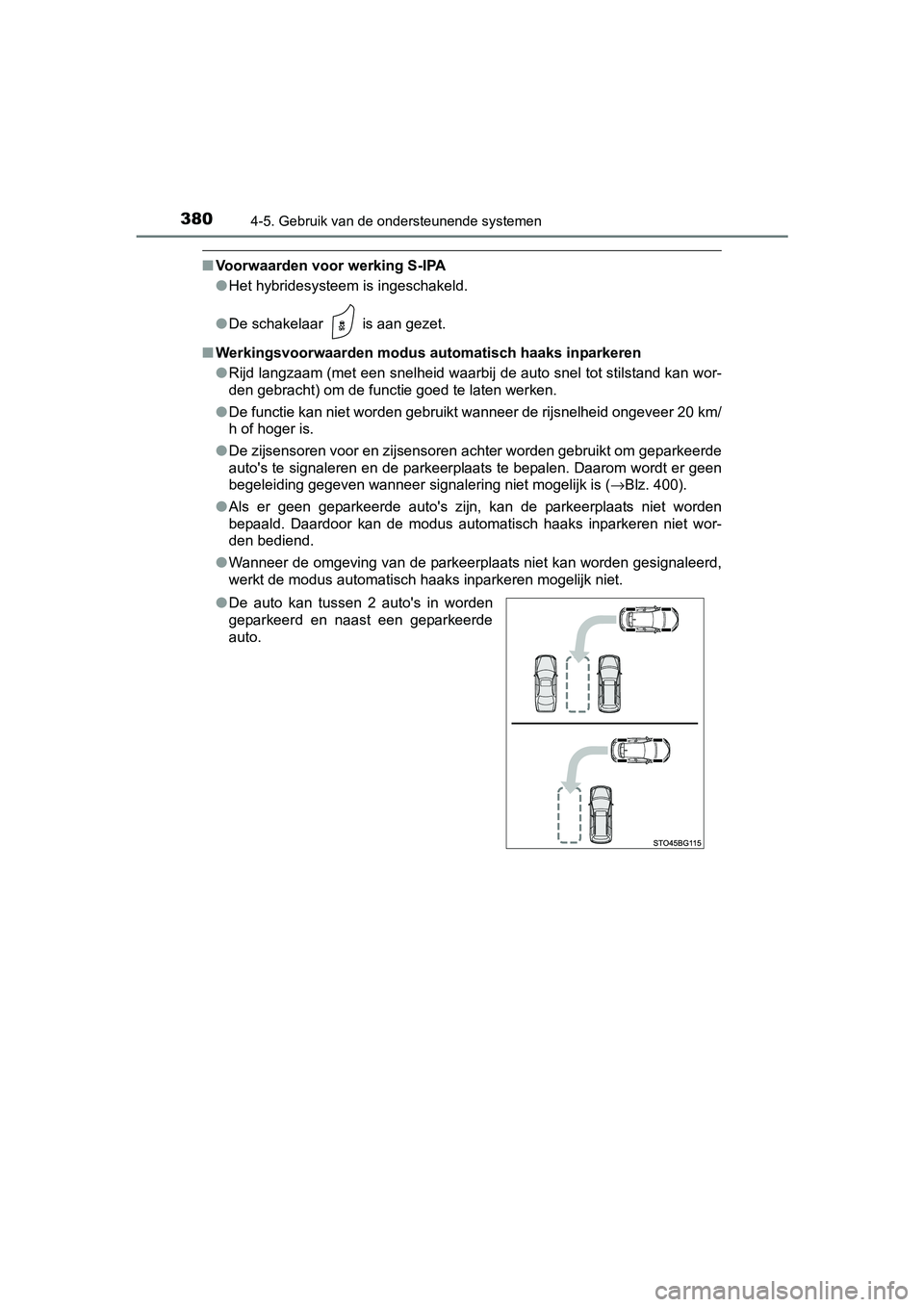

3804-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10538E
■Voorwaarden voor werking S-IPA
●Het hybridesysteem is ingeschakeld.
● De schakelaar is aan gezet.
■ Werkingsvoorwaarden modus automatisch haaks inparkeren
● Rijd langzaam (met een snelheid waarbij de auto snel tot stilst and kan wor-
den gebracht) om de functie goed te laten werken.
● De functie kan niet worden gebruikt wanneer de rijsnelheid onge veer 20 km/
h of hoger is.
● De zijsensoren voor en zijsensoren achter worden gebruikt om ge parkeerde
auto's te signaleren en de parkeerplaats te bepalen. Daarom wor dt er geen
begeleiding gegeven wanneer signalering niet mogelijk is ( →Blz. 400).
● Als er geen geparkeerde auto's zijn, kan de parkeerplaats niet worden
bepaald. Daardoor kan de modus automatisch haaks inparkeren nie t wor-
den bediend.
● Wanneer de omgeving van de parkeerplaats niet kan worden gesignaleerd,
werkt de modus automatisch haaks inparkeren mogelijk niet.
● De auto kan tussen 2 auto's in worden
geparkeerd en naast een geparkeerde
auto.
