TOYOTA C_HR HYBRID 2017 Instructieboekje (in Dutch)
Manufacturer: TOYOTA, Model Year: 2017, Model line: C_HR HYBRID, Model: TOYOTA C_HR HYBRID 2017Pages: 712, PDF Size: 51.24 MB
Page 401 of 712

4014-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10538E
OPMERKING
■Bij gebruik van de S-IPA
● Controleer of de parkeerruimte geschikt is. (Breedte van de rui mte, of er
obstakels aanwezig zijn, staat van het wegdek enz.)
● De S-IPA werkt niet naar behoren als het voertuig voor of achte r de par-
keerruimte beweegt of als er een obstakel in de parkeerruimte komt nadat
de sensoren de parkeerruimte hebben gesignaleerd. Controleer bi j
gebruik van de Parking Assist-functie ook altijd zelf de omgevi ng.
● Het kan gebeuren dat de sensoren stoepranden niet kunnen waarne men.
De auto kan in bepaalde situaties de stoeprand oprijden, bijvoo rbeeld als
een auto voor of achter de parkeerruimte op de stoeprand geparkeerd
staat.
Controleer de omgeving om te voorkomen dat de banden en wielen
beschadigd worden.
● De auto kan mogelijk niet in de beoogde parkeerruimte worden ge par-
keerd als de auto vooruit beweegt terwijl de selectiehendel in stand R
staat of achteruitrijdt als de selectiehendel in een andere sta nd dan R
staat, bijvoorbeeld bij het parkeren op een helling.
● Rijd bij het achteruitrijden altijd lang-
zaam om te voorkomen dat uw auto
een obstakel voor de auto raakt.
● Rijd bij het achteruitrijden altijd lang-
zaam om te voorkomen dat de voorzijde
van uw auto de auto voor de parkeer-
ruimte raakt.
C-HR_HV_OM_Europe_OM10538E.b ook Page 401 Friday, September 9, 2016 12:21 PM

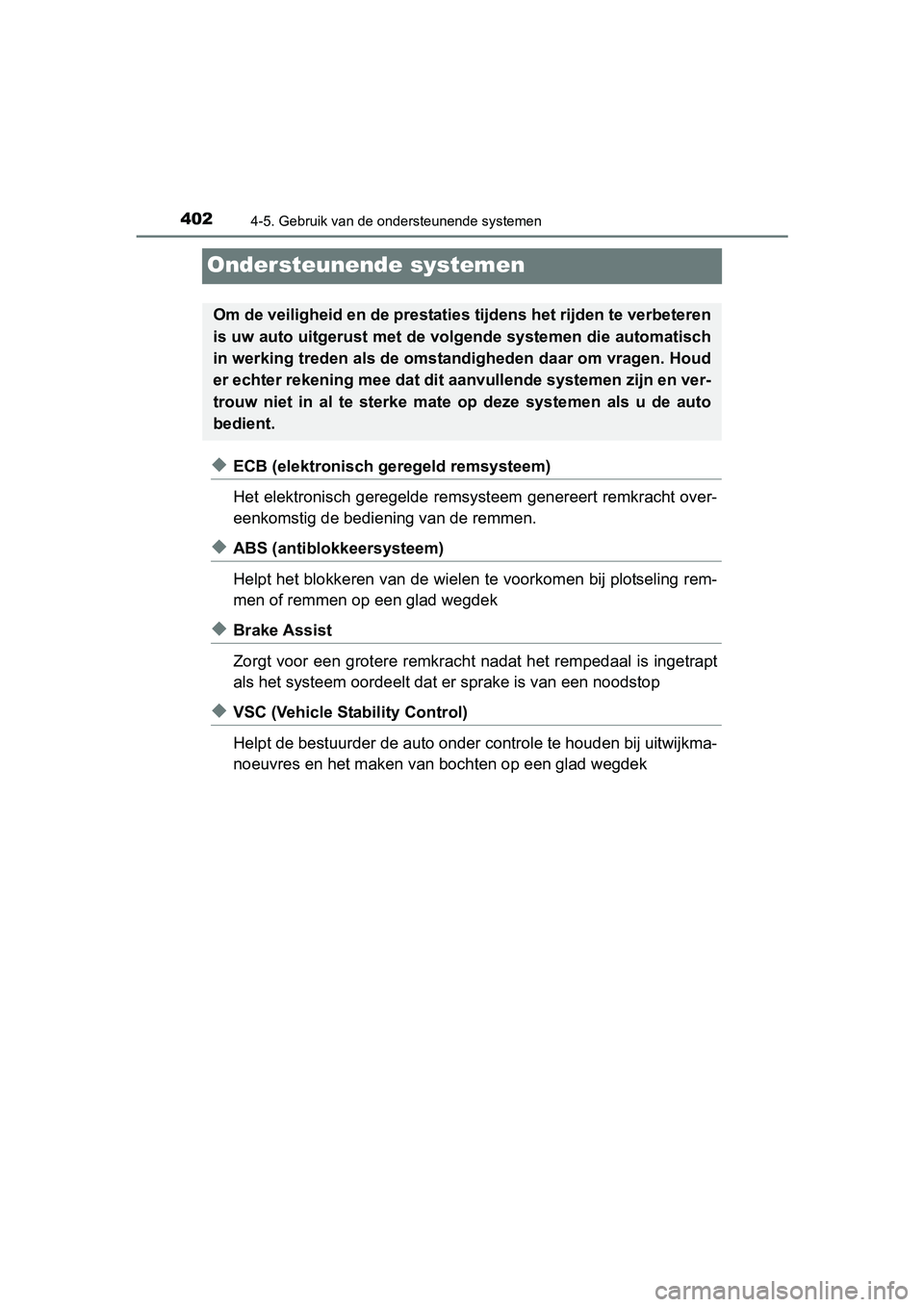

Page 402 of 712

4024-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10538E
Ondersteunende systemen
◆ECB (elektronisch geregeld remsysteem)
Het elektronisch geregelde remsysteem genereert remkracht over-
eenkomstig de bediening van de remmen.
◆ABS (antiblokkeersysteem)
Helpt het blokkeren van de wielen te voorkomen bij plotseling r em-
men of remmen op een glad wegdek
◆Brake Assist
Zorgt voor een grotere remkracht nadat het rempedaal is ingetra pt
als het systeem oordeelt dat er sprake is van een noodstop
◆VSC (Vehicle Stability Control)
Helpt de bestuurder de auto onder controle te houden bij uitwij kma-
noeuvres en het maken van bochten op een glad wegdek
Om de veiligheid en de prestaties tijdens het rijden te verbete ren
is uw auto uitgerust met de volgende systemen die automatisch
in werking treden als de omsta ndigheden daar om vragen. Houd
er echter rekening mee dat dit aanvullende systemen zijn en ver -
trouw niet in al te sterke mate op deze systemen als u de auto
bedient.
C-HR_HV_OM_Europe_OM10538E.b ook Page 402 Friday, September 9, 2016 12:21 PM

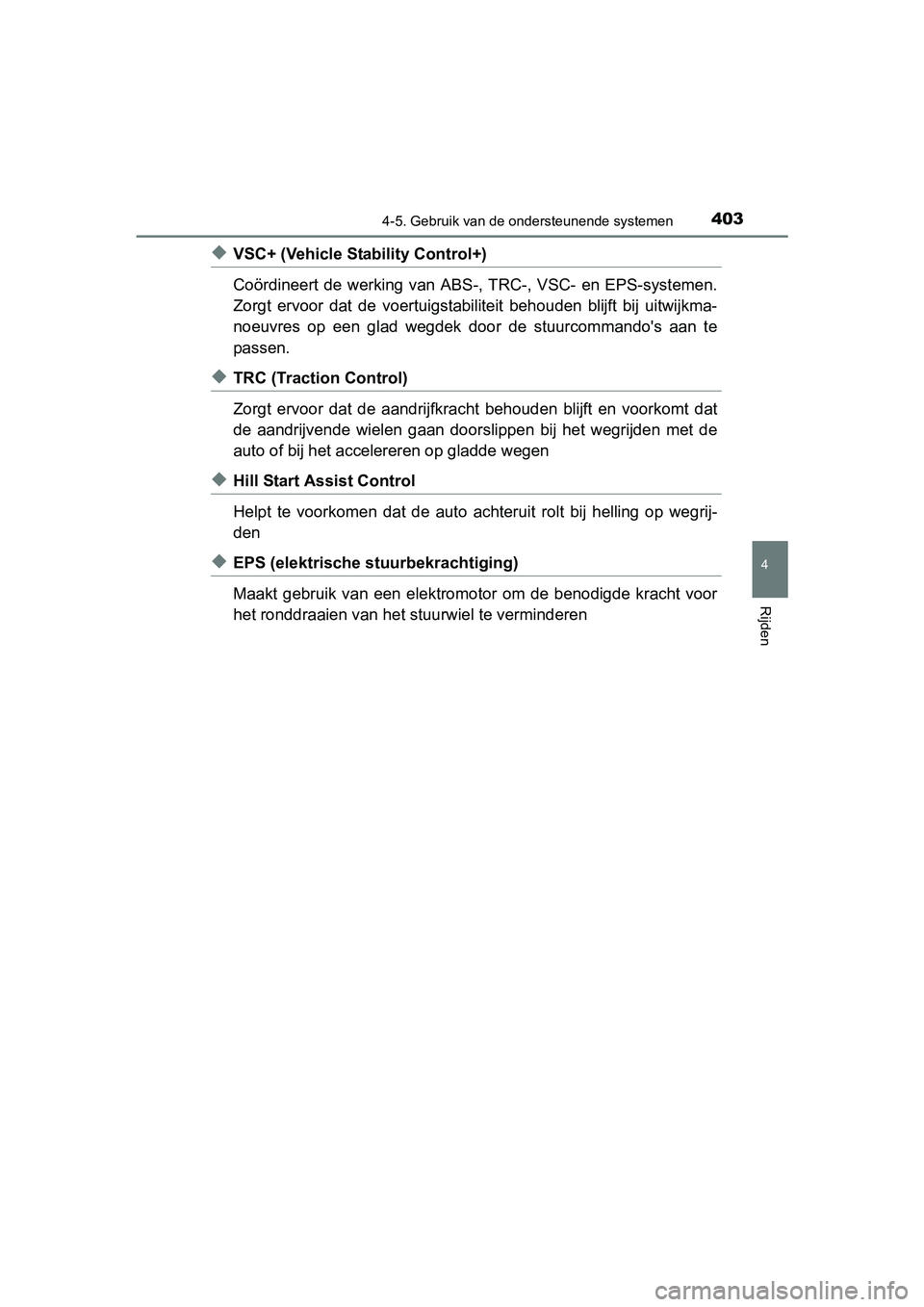

Page 403 of 712

4034-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10538E
◆VSC+ (Vehicle Stability Control+)
Coördineert de werking van ABS-, TRC-, VSC- en EPS-systemen.
Zorgt ervoor dat de voertuigstabiliteit beho uden blijft bij uitwijkma-
noeuvres op een glad wegdek door de stuurcommando's aan te
passen.
◆TRC (Traction Control)
Zorgt ervoor dat de aandrijfkrac ht behouden blijft en voorkomt dat
de aandrijvende wielen gaan doorslippen bij het wegrijden met d e
auto of bij het accelereren op gladde wegen
◆Hill Start Assist Control
Helpt te voorkomen dat de auto achteruit rolt bij helling op we grij-
den
◆EPS (elektrische stuurbekrachtiging)
Maakt gebruik van een elektromo tor om de benodigde kracht voor
het ronddraaien van het st uurwiel te verminderen
C-HR_HV_OM_Europe_OM10538E.b ook Page 403 Friday, September 9, 2016 12:21 PM

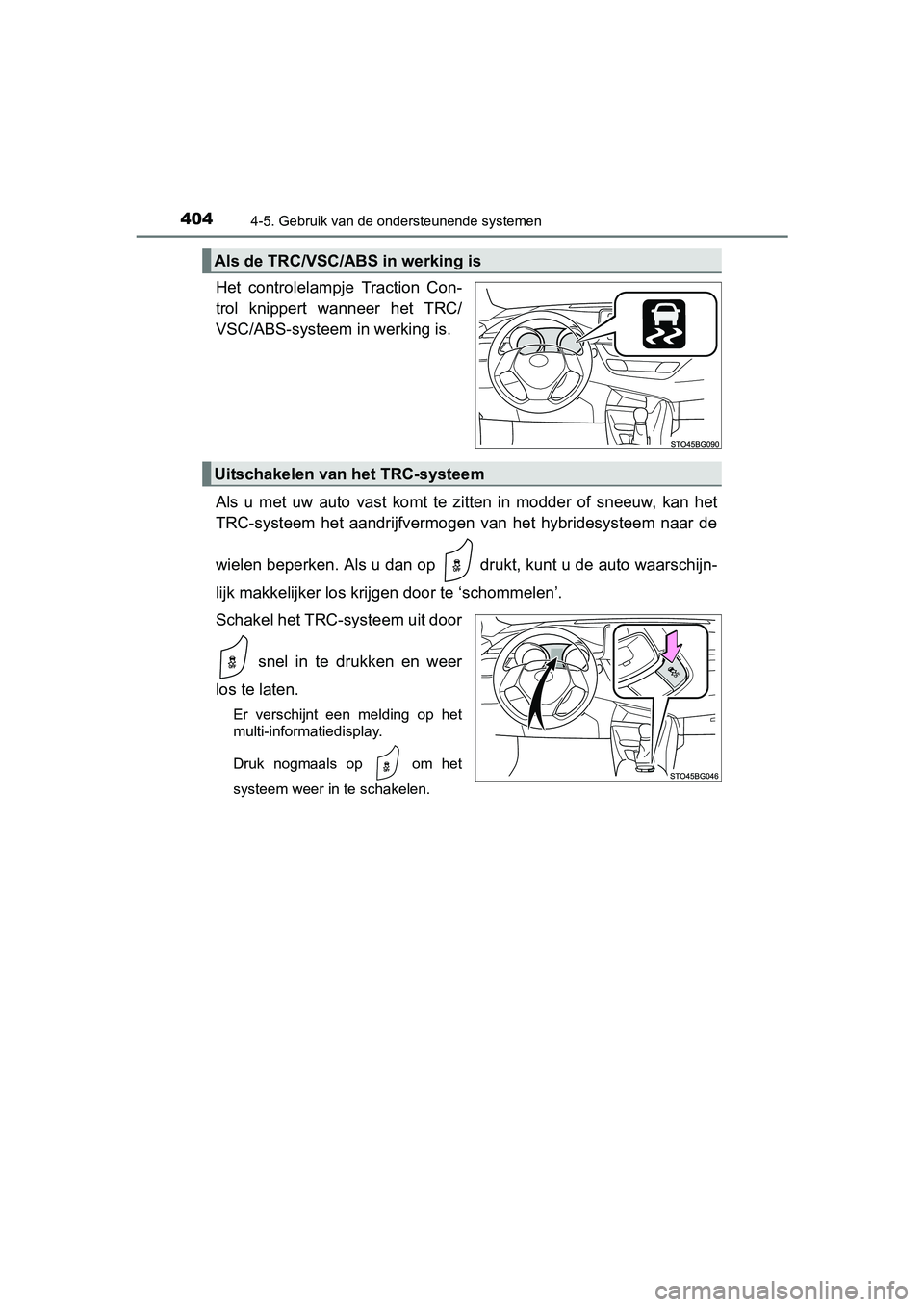

Page 404 of 712

4044-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10538E
Het controlelampje Traction Con-
trol knippert wanneer het TRC/
VSC/ABS-systeem in werking is.
Als u met uw auto vast komt te zitten in modder of sneeuw, kan het
TRC-systeem het aandrijfvermogen van het hybridesysteem naar de
wielen beperken. Als u dan op drukt, kunt u de auto waarschijn -
lijk makkelijker los krijgen door te ‘schommelen’.
Schakel het TRC-systeem uit door
snel in te drukken en weer
los te laten.
Er verschijnt een melding op het
multi-informatiedisplay.
Druk nogmaals op om het
systeem weer in te schakelen.
Als de TRC/VSC/ ABS in werking is
Uitschakelen van het TRC-systeem
C-HR_HV_OM_Europe_OM10538E.b ook Page 404 Friday, September 9, 2016 12:21 PM

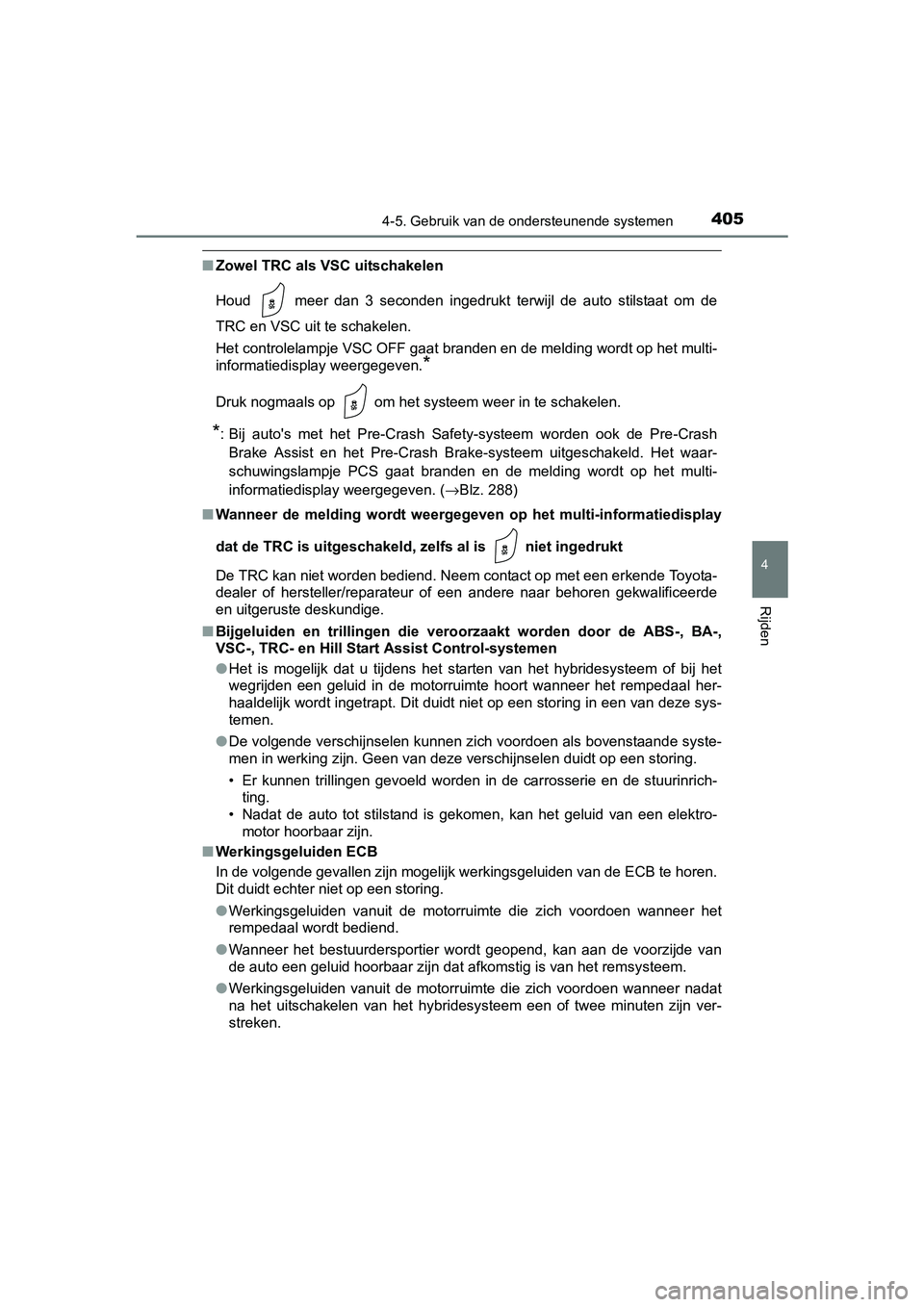

Page 405 of 712

4054-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10538E
■Zowel TRC als VSC uitschakelen
Houd meer dan 3 seconden ingedrukt terwijl de auto stilstaat o m de
TRC en VSC uit te schakelen.
Het controlelampje VSC OFF gaat branden en de melding wordt op het multi-
informatiedisplay weergegeven.
*
Druk nogmaals op om het systeem weer in te schakelen.
*: Bij auto's met het Pre-Crash Safety-systeem worden ook de Pre -Crash
Brake Assist en het Pre-Crash Brake-systeem uitgeschakeld. Het waar-
schuwingslampje PCS gaat branden en de melding wordt op het multi-
informatiedisplay weergegeven. ( →Blz. 288)
■ Wanneer de melding wordt weergeg even op het multi-informatiedisplay
dat de TRC is uitgeschakeld, zelfs al is niet ingedrukt
De TRC kan niet worden bediend. Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw alificeerde
en uitgeruste deskundige.
■ Bijgeluiden en trillingen die ve roorzaakt worden door de ABS-, BA-,
VSC-, TRC- en Hill Start Assist Control-systemen
● Het is mogelijk dat u tijdens het starten van het hybridesysteem of bij het
wegrijden een geluid in de motorruimte hoort wanneer het remped aal her-
haaldelijk wordt ingetrapt. Dit duidt niet op een storing in ee n van deze sys-
temen.
● De volgende verschijnselen kunnen zich voordoen als bovenstaande syste-
men in werking zijn. Geen van deze verschijnselen duidt op een storing.
• Er kunnen trillingen gevoeld worden in de carrosserie en de st uurinrich-
ting.
• Nadat de auto tot stilstand is gekomen, kan het geluid van een elektro-
motor hoorbaar zijn.
■ Werkingsgeluiden ECB
In de volgende gevallen zijn mogelijk werkingsgeluiden van de E CB te horen.
Dit duidt echter niet op een storing.
● Werkingsgeluiden vanuit de motorruimte die zich voordoen wannee r het
rempedaal wordt bediend.
● Wanneer het bestuurdersportier wordt geopend, kan aan de voorzijde van
de auto een geluid hoorbaar zijn dat afkomstig is van het remsysteem.
● Werkingsgeluiden vanuit de motorruimte die zich voordoen wannee r nadat
na het uitschakelen van het hybridesysteem een of twee minuten zijn ver-
streken.
C-HR_HV_OM_Europe_OM10538E.b ook Page 405 Friday, September 9, 2016 12:21 PM

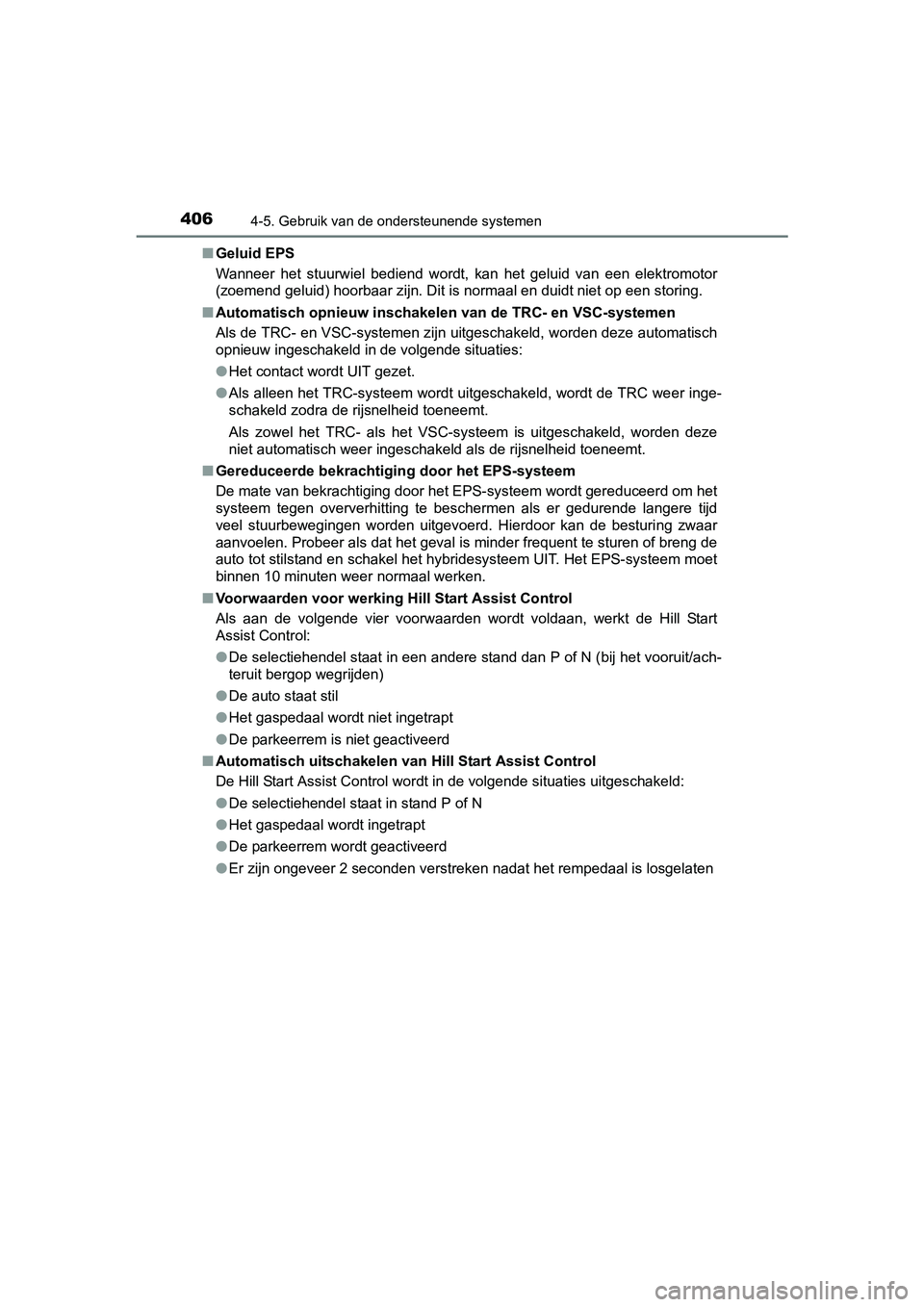

Page 406 of 712

4064-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10538E■
Geluid EPS
Wanneer het stuurwiel bediend wordt, kan het geluid van een elektromotor
(zoemend geluid) hoorbaar zijn. D it is normaal en duidt niet op een storing.
■ Automatisch opnieuw inschakelen van de TRC- en VSC-systemen
Als de TRC- en VSC-systemen zijn uitgeschakeld, worden deze automatisch
opnieuw ingeschakeld in de volgende situaties:
● Het contact wordt UIT gezet.
● Als alleen het TRC-systeem wordt uitgeschakeld, wordt de TRC we er inge-
schakeld zodra de rijsnelheid toeneemt.
Als zowel het TRC- als het VSC-systeem is uitgeschakeld, worden deze
niet automatisch weer ingeschakeld als de rijsnelheid toeneemt.
■ Gereduceerde bekrachtiging door het EPS-systeem
De mate van bekrachtiging door het EPS-systeem wordt gereduceer d om het
systeem tegen oververhitting te beschermen als er gedurende lan gere tijd
veel stuurbewegingen worden uitgevoerd. Hierdoor kan de besturi ng zwaar
aanvoelen. Probeer als dat het geval is minder frequent te stur en of breng de
auto tot stilstand en schakel het hybridesysteem UIT. Het EPS-s ysteem moet
binnen 10 minuten weer normaal werken.
■ Voorwaarden voor werking Hill Start Assist Control
Als aan de volgende vier voorwaarden wordt voldaan, werkt de Hi ll Start
Assist Control:
● De selectiehendel staat in een andere stand dan P of N (bij het vooruit/ach-
teruit bergop wegrijden)
● De auto staat stil
● Het gaspedaal wordt niet ingetrapt
● De parkeerrem is niet geactiveerd
■ Automatisch uitschakelen van Hill Start Assist Control
De Hill Start Assist Control wordt in de volgende situaties uitgeschakeld:
● De selectiehendel staat in stand P of N
● Het gaspedaal wordt ingetrapt
● De parkeerrem wordt geactiveerd
● Er zijn ongeveer 2 seconden verstreken nadat het rempedaal is losgelaten
C-HR_HV_OM_Europe_OM10538E.b ook Page 406 Friday, September 9, 2016 12:21 PM

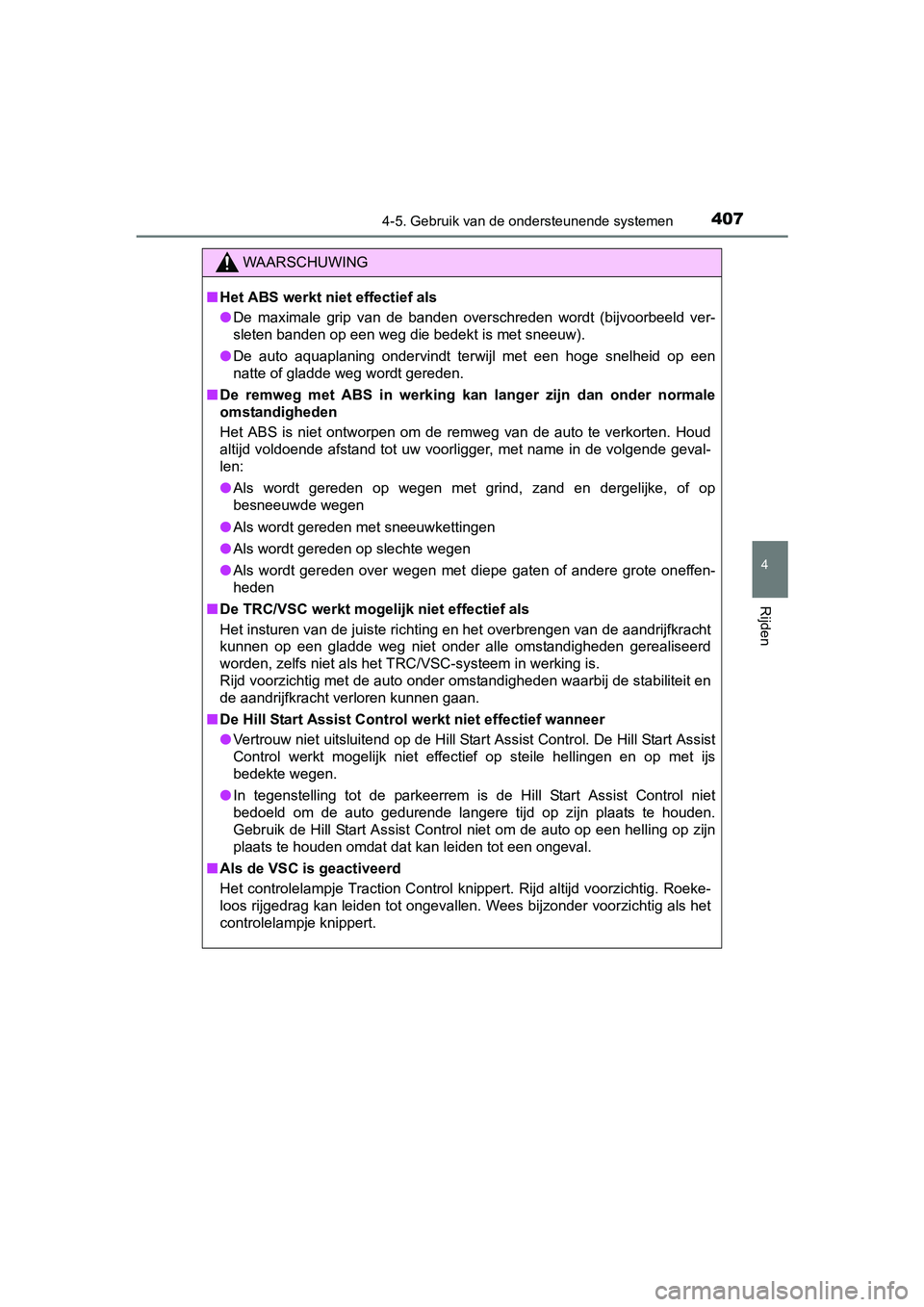

Page 407 of 712

4074-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10538E
WAARSCHUWING
■Het ABS werkt niet effectief als
● De maximale grip van de banden overschreden wordt (bijvoorbeeld ver-
sleten banden op een weg die bedekt is met sneeuw).
● De auto aquaplaning ondervindt terwijl met een hoge snelheid op een
natte of gladde weg wordt gereden.
■ De remweg met ABS in werking kan langer zijn dan onder normale
omstandigheden
Het ABS is niet ontworpen om de remweg van de auto te verkorten . Houd
altijd voldoende afstand tot uw voorligger, met name in de volgende geval-
len:
● Als wordt gereden op wegen met grind, zand en dergelijke, of op
besneeuwde wegen
● Als wordt gereden met sneeuwkettingen
● Als wordt gereden op slechte wegen
● Als wordt gereden over wegen met diepe gaten of andere grote oneffen-
heden
■ De TRC/VSC werkt mogelijk niet effectief als
Het insturen van de juiste richting en het overbrengen van de aandrijfkracht
kunnen op een gladde weg niet onder alle omstandigheden gereali seerd
worden, zelfs niet als het TRC/VSC-systeem in werking is.
Rijd voorzichtig met de auto onder omstandigheden waarbij de st abiliteit en
de aandrijfkracht verloren kunnen gaan.
■ De Hill Start Assist Control werkt niet effectief wanneer
● Vertrouw niet uitsluitend op de Hill Start Assist Control. De Hill Start Assist
Control werkt mogelijk niet effectief op steile hellingen en op met ijs
bedekte wegen.
● In tegenstelling tot de parkeerrem is de Hill Start Assist Cont rol niet
bedoeld om de auto gedurende langere tijd op zijn plaats te hou den.
Gebruik de Hill Start Assist Control niet om de auto op een hel ling op zijn
plaats te houden omdat dat kan leiden tot een ongeval.
■ Als de VSC is geactiveerd
Het controlelampje Traction Control knippert. Rijd altijd voorzichtig. Roeke-
loos rijgedrag kan leiden tot ongevallen. Wees bijzonder voorzichtig als het
controlelampje knippert.
C-HR_HV_OM_Europe_OM10538E.b ook Page 407 Friday, September 9, 2016 12:21 PM

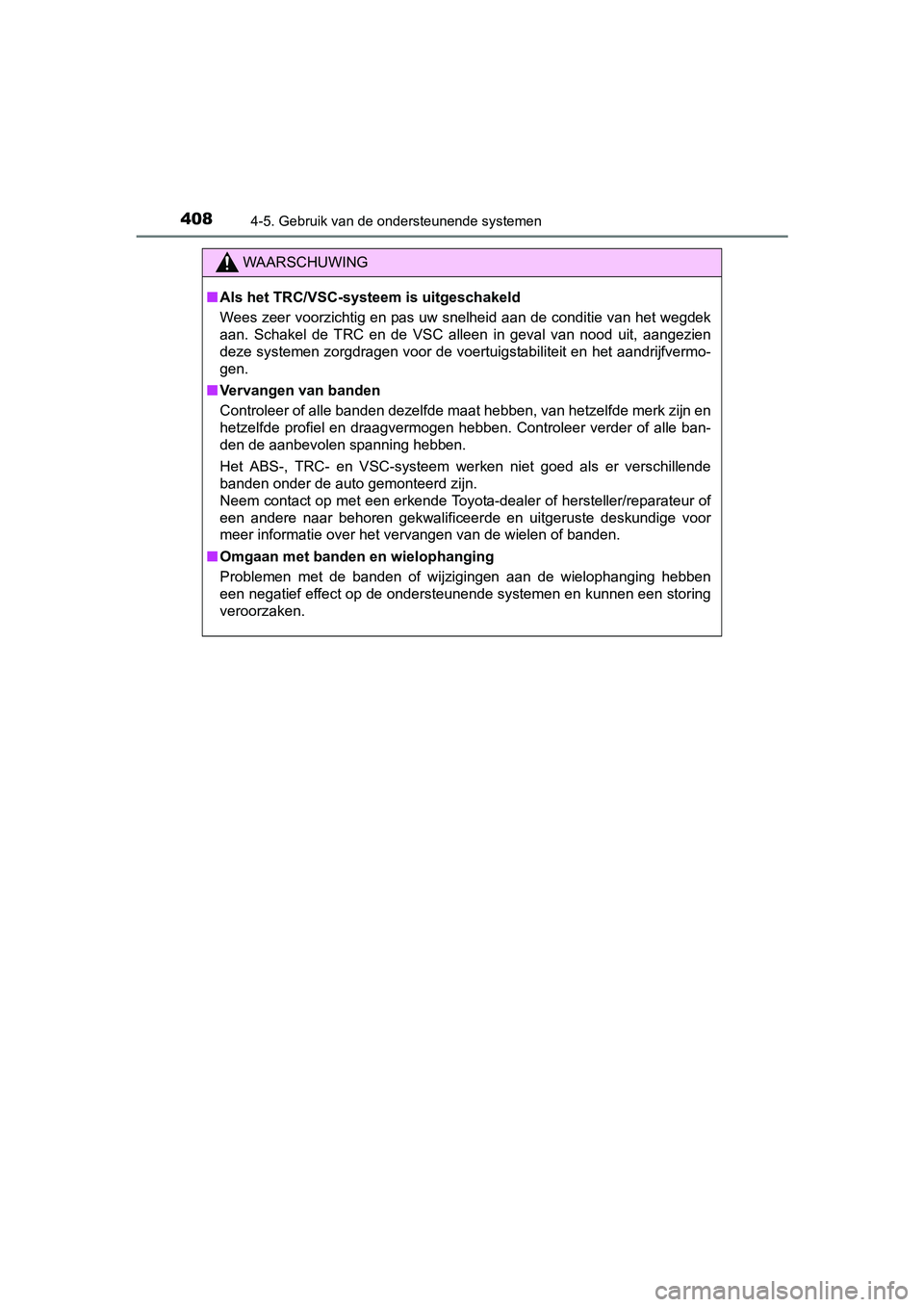

Page 408 of 712

4084-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10538E
WAARSCHUWING
■Als het TRC/VSC-systeem is uitgeschakeld
Wees zeer voorzichtig en pas uw snelheid aan de conditie van he t wegdek
aan. Schakel de TRC en de VSC alleen in geval van nood uit, aan gezien
deze systemen zorgdragen voor de voertuigstabiliteit en het aan drijfvermo-
gen.
■ Vervangen van banden
Controleer of alle banden dezelfde maat hebben, van hetzelfde m erk zijn en
hetzelfde profiel en draagvermogen hebben. Controleer verder of alle ban-
den de aanbevolen spanning hebben.
Het ABS-, TRC- en VSC-systeem werken niet goed als er verschill ende
banden onder de auto gemonteerd zijn.
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige voor
meer informatie over het vervangen van de wielen of banden.
■ Omgaan met banden en wielophanging
Problemen met de banden of wijzigingen aan de wielophanging hebben
een negatief effect op de ondersteunende systemen en kunnen een storing
veroorzaken.
C-HR_HV_OM_Europe_OM10538E.b ook Page 408 Friday, September 9, 2016 12:21 PM

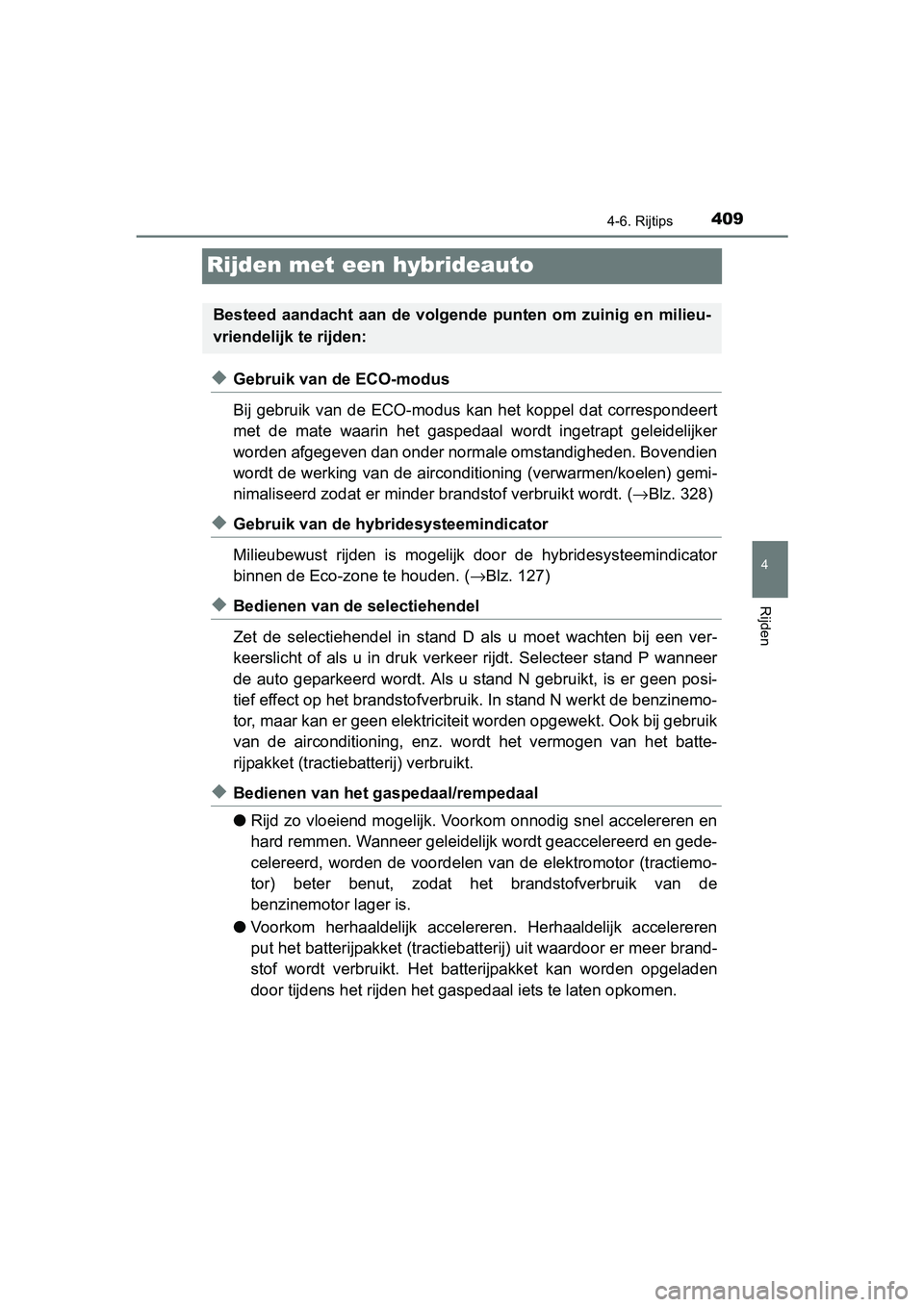

Page 409 of 712

409
4
4-6. Rijtips
Rijden
C-HR_HV_OM_Europe_OM10538E
Rijden met een hybrideauto
◆Gebruik van de ECO-modus
Bij gebruik van de ECO-modus kan het koppel dat correspondeert
met de mate waarin het gaspedaal wordt ingetrapt geleidelijker
worden afgegeven dan onder normale omstandigheden. Bovendien
wordt de werking van de airconditioning (verwarmen/koelen) gemi -
nimaliseerd zodat er minder brandstof verbruikt wordt. ( →Blz. 328)
◆Gebruik van de hybridesysteemindicator
Milieubewust rijden is mogelijk door de hybridesysteemindicator
binnen de Eco-zone te houden. ( →Blz. 127)
◆Bedienen van de selectiehendel
Zet de selectiehendel in stand D als u moet wachten bij een ver -
keerslicht of als u in druk verk eer rijdt. Selecteer stand P wanneer
de auto geparkeerd wordt. Als u stand N gebruikt, is er geen po si-
tief effect op het brandstofverbr uik. In stand N werkt de benzinemo-
tor, maar kan er geen elektriciteit worden opgewekt. Ook bij ge bruik
van de airconditioning, enz. wordt het vermogen van het batte-
rijpakket (tractiebatterij) verbruikt.
◆Bedienen van het gaspedaal/rempedaal
● Rijd zo vloeiend mogelijk. Voor kom onnodig snel accelereren en
hard remmen. Wanneer geleidelijk wordt geaccelereerd en gede-
celereerd, worden de voordelen van de elektromotor (tractiemo-
tor) beter benut, zodat het brandstofverbruik van de
benzinemotor lager is.
● Voorkom herhaaldelijk accelerer en. Herhaaldelijk accelereren
put het batterijpakket (tractieb atterij) uit waardoor er meer brand-
stof wordt verbruikt. Het batterijpakket kan worden opgeladen
door tijdens het rijden het gasp edaal iets te laten opkomen.
Besteed aandacht aan de volgende punten om zuinig en milieu-
vriendelijk te rijden:
C-HR_HV_OM_Europe_OM10538E.b ook Page 409 Friday, September 9, 2016 12:21 PM

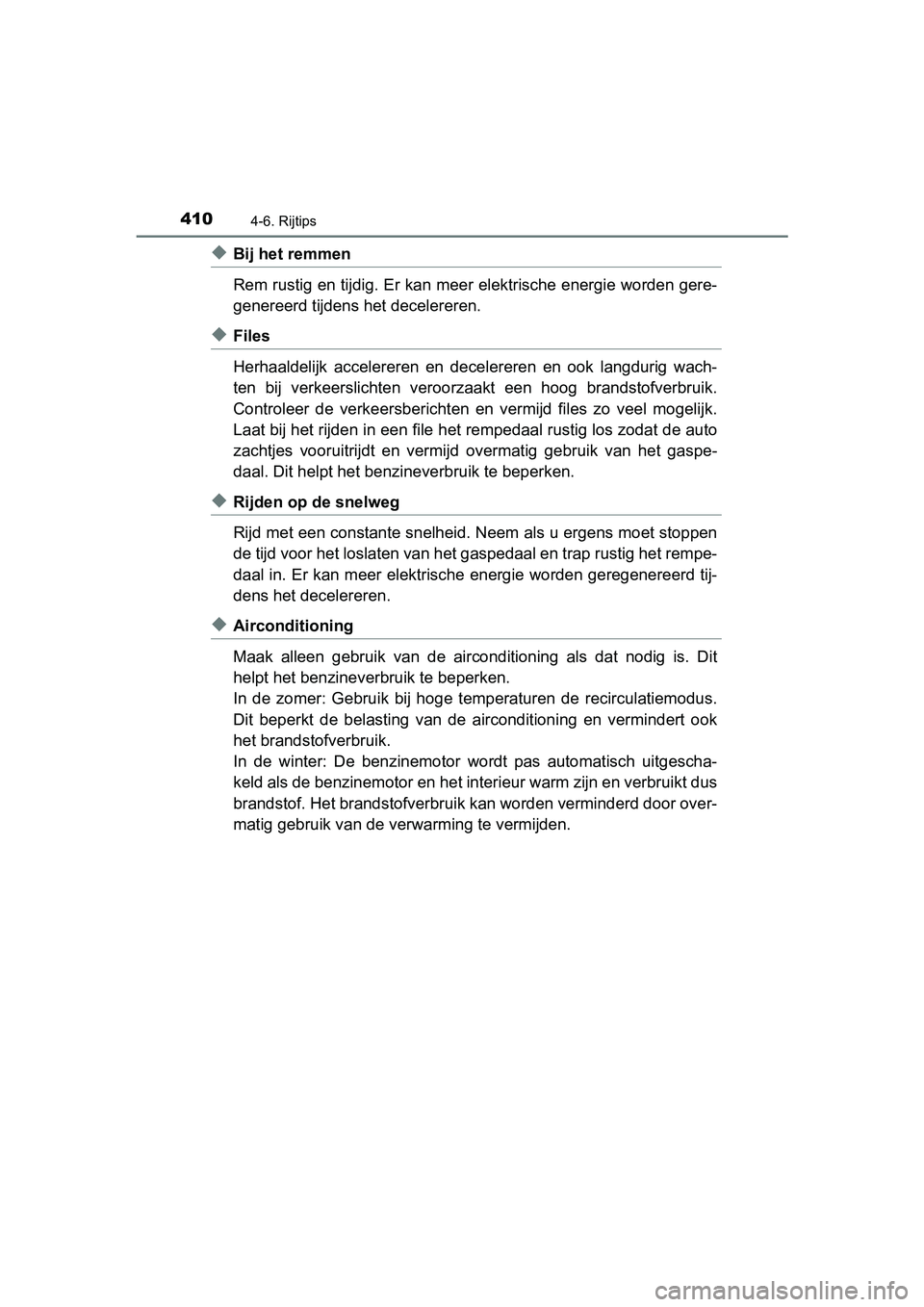

Page 410 of 712

4104-6. Rijtips
C-HR_HV_OM_Europe_OM10538E
◆Bij het remmen
Rem rustig en tijdig. Er kan meer elektrische energie worden gere-
genereerd tijdens het decelereren.
◆Files
Herhaaldelijk accelereren en dece lereren en ook langdurig wach-
ten bij verkeerslichten veroor zaakt een hoog brandstofverbruik.
Controleer de verkeersberichten en vermijd files zo veel mogeli jk.
Laat bij het rijden in een file het rempedaal rustig los zodat de auto
zachtjes vooruitrijdt en vermijd overmatig gebruik van het gasp e-
daal. Dit helpt het benz ineverbruik te beperken.
◆Rijden op de snelweg
Rijd met een constante snelheid. Neem als u ergens moet stoppen
de tijd voor het loslaten van het gaspedaal en trap rustig het rempe-
daal in. Er kan meer elektrische energie worden geregenereerd tij-
dens het decelereren.
◆Airconditioning
Maak alleen gebruik van de airco nditioning als dat nodig is. Dit
helpt het benzineverbruik te beperken.
In de zomer: Gebruik bij hoge temperaturen de recirculatiemodus .
Dit beperkt de belasting van de airconditioning en vermindert o ok
het brandstofverbruik.
In de winter: De benzinemotor w ordt pas automatisch uitgescha-
keld als de benzinemotor en het interieur warm zijn en verbruik t dus
brandstof. Het brandstofverbrui k kan worden verminderd door ove r-
matig gebruik van de verwarming te vermijden.
C-HR_HV_OM_Europe_OM10538E.b ook Page 410 Friday, September 9, 2016 12:21 PM
