3814-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10538E■

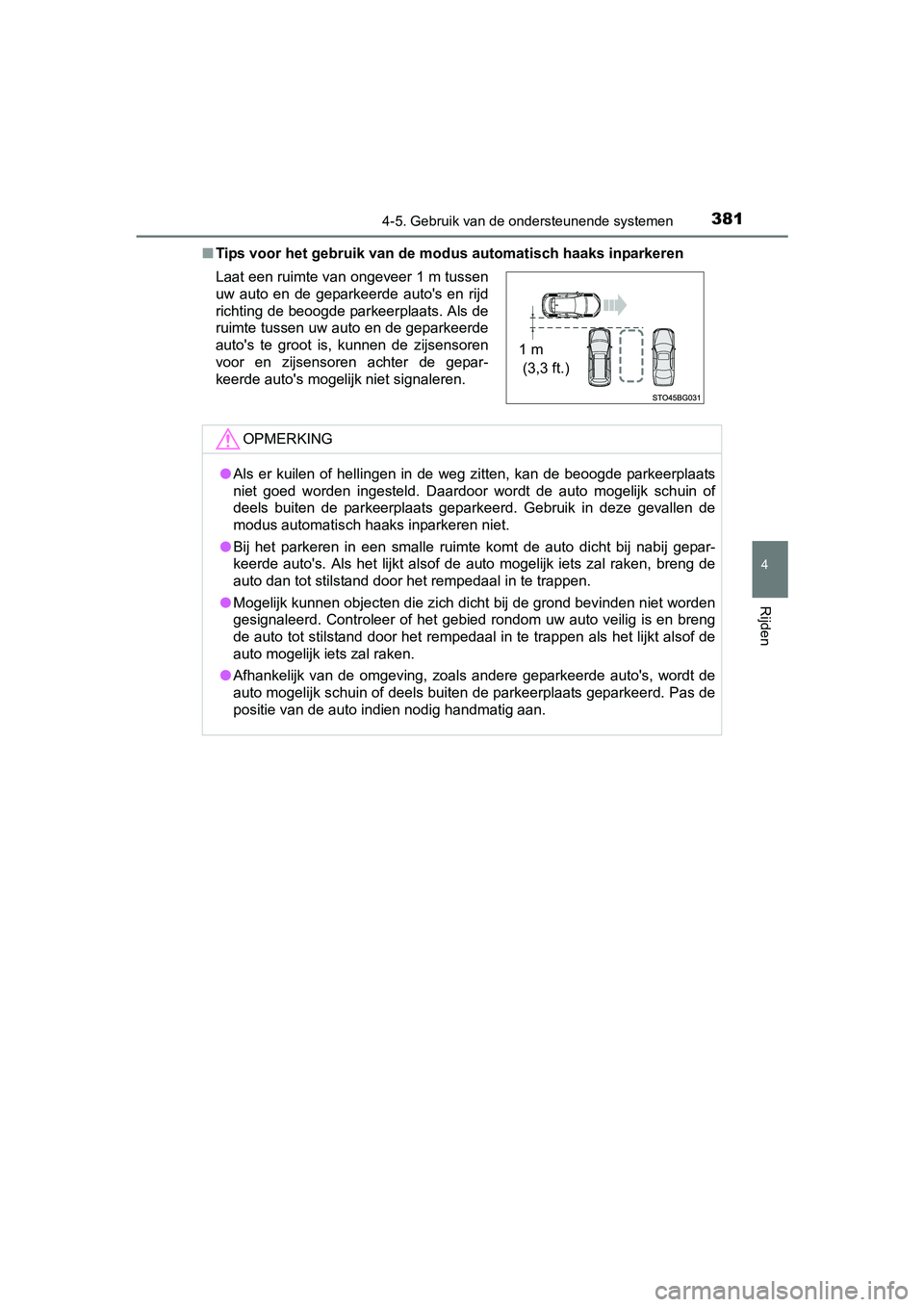

Tips voor het gebruik van de m odus automatisch haaks inparkeren
Laat een ruimte van ongeveer 1 m tussen
uw auto en de geparkeerde auto's en rijd
richting de beoogde parkeerplaats. Als de
ruimte tussen uw auto en de geparkeerde
auto's te groot is, kunnen de zijsensoren
voor en zijsensoren achter de gepar-
keerde auto's mogelijk niet signaleren.
OPMERKING
● Als er kuilen of hellingen in de weg zitten, kan de beoogde parkeerplaats
niet goed worden ingesteld. Daardoor wordt de auto mogelijk sch uin of
deels buiten de parkeerplaats geparkeerd. Gebruik in deze geval len de
modus automatisch haaks inparkeren niet.
● Bij het parkeren in een smalle ruimte komt de auto dicht bij na bij gepar-
keerde auto's. Als het lijkt alsof de auto mogelijk iets zal ra ken, breng de
auto dan tot stilstand door het rempedaal in te trappen.
● Mogelijk kunnen objecten die zich dicht bij de grond bevinden n iet worden
gesignaleerd. Controleer of het gebied rondom uw auto veilig is en breng
de auto tot stilstand door het rempedaal in te trappen als het lijkt alsof de
auto mogelijk iets zal raken.
● Afhankelijk van de omgeving, zoals andere geparkeerde auto's, w ordt de
auto mogelijk schuin of deels buiten de parkeerplaats geparkeer d. Pas de
positie van de auto indien nodig handmatig aan.
1 m
(3,3 ft.)
C-HR_HV_OM_Europe_OM10538E.b ook Page 381 Friday, September 9, 2016 12:21 PM

3824-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10538E■

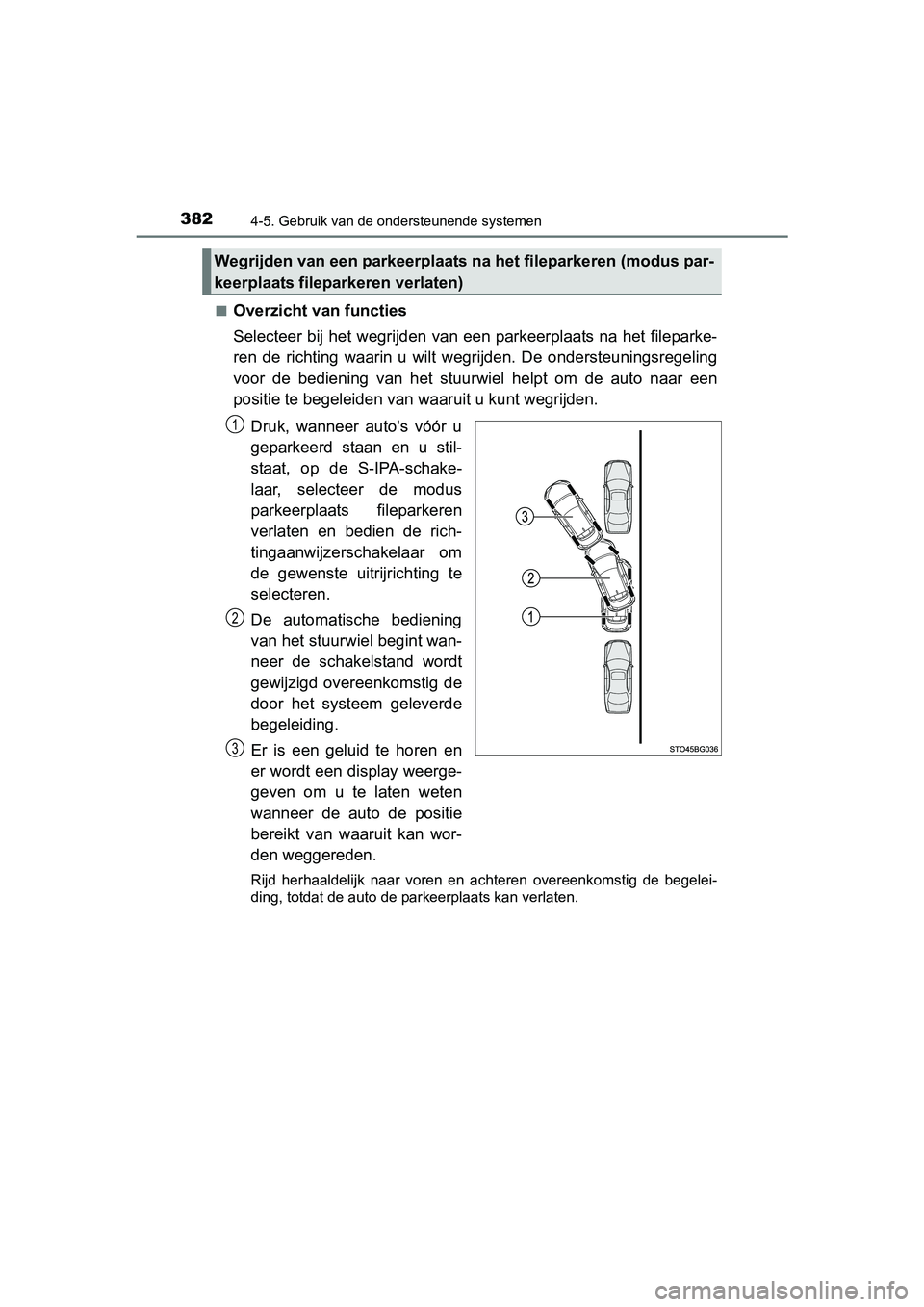

Overzicht van functies
Selecteer bij het wegrijden van een parkeerplaats na het filepa
rke-
ren de richting waarin u wilt wegrijden. De ondersteuningsregel ing
voor de bediening van het stuur wiel helpt om de auto naar een
positie te begeleiden van waaruit u kunt wegrijden.
Druk, wanneer auto's vóór u
geparkeerd staan en u stil-
staat, op de S-IPA-schake-
laar, selecteer de modus
parkeerplaats fileparkeren
verlaten en bedien de rich-
tingaanwijzerschakelaar om
de gewenste uitrijrichting te
selecteren.
De automatische bediening
van het stuurwiel begint wan-
neer de schakelstand wordt
gewijzigd overeenkomstig de
door het systeem geleverde
begeleiding.
Er is een geluid te horen en
er wordt een display weerge-
geven om u te laten weten
wanneer de auto de positie
bereikt van waaruit kan wor-
den weggereden.
Rijd herhaaldelijk naar voren en achteren overeenkomstig de beg elei-
ding, totdat de auto de parkeerplaats kan verlaten.
Wegrijden van een parkeerplaats na het fileparkeren (modus par-
keerplaats fileparkeren verlaten)
1
2
3
C-HR_HV_OM_Europe_OM10538E.b ook Page 382 Friday, September 9, 2016 12:21 PM

3834-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10538E■
Gebruik van de modus parkeerplaats fileparkeren verlaten om
weg te rijden
Druk op de S-IPA-schake-
laar en controleer of het dis-
play op het multi-informatie-
display terugkeert naar de
modus parkeerplaats filepar-
keren verlaten.
Bedien de richtingaanwijzer-
schakelaar om te selecteren
of u linksaf of rechtsaf wilt
wegrijden.
Als zich in de richting waarin u
wegrijdt obstakels bevinden,
bepaalt het systeem dat wegrij-
den niet mogelijk is en wordt de
ondersteuningsregeling uitge-
schakeld.
1
2
C-HR_HV_OM_Europe_OM10538E.b ook Page 383 Friday, September 9, 2016 12:21 PM

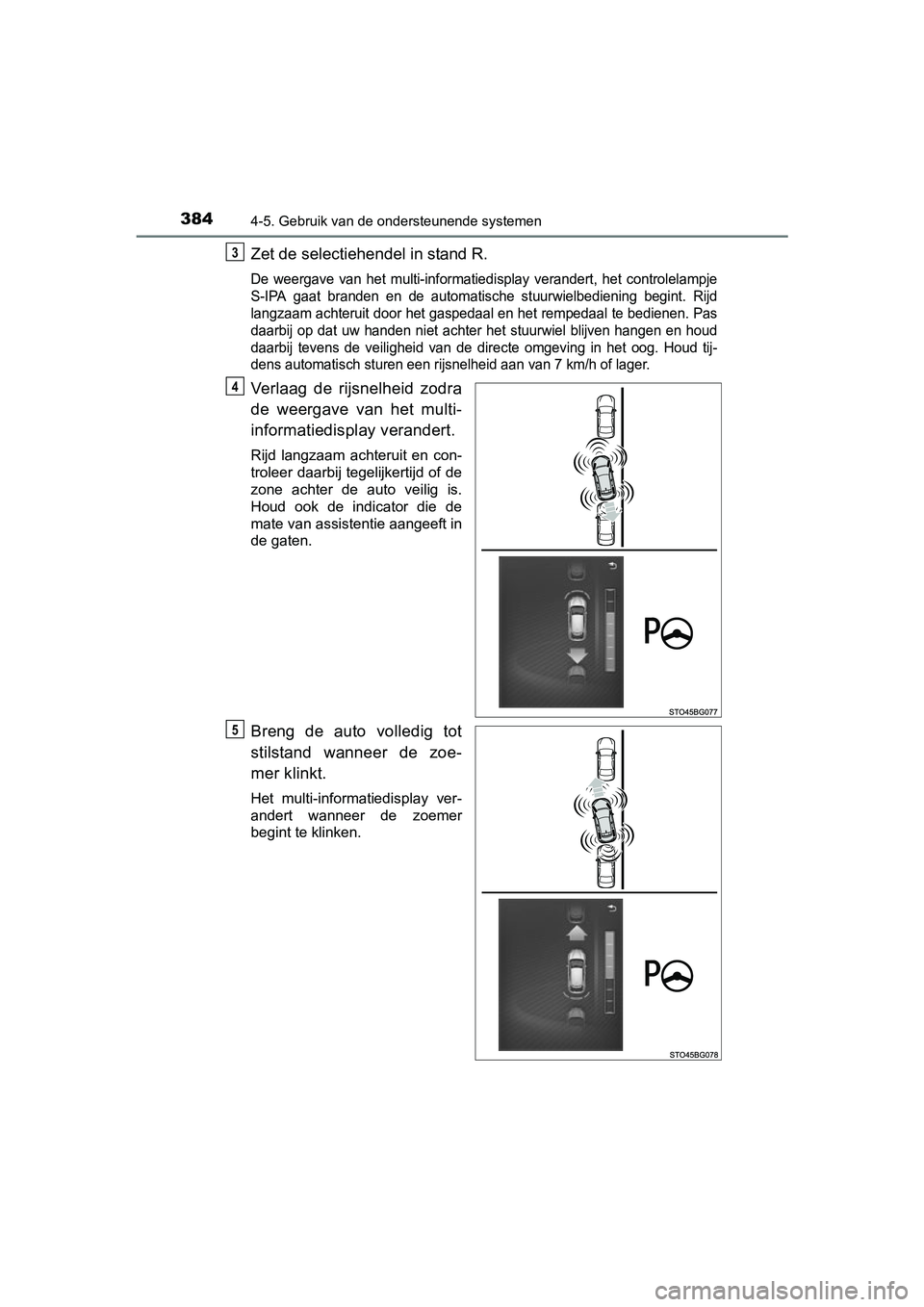

3844-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10538E
Zet de selectiehendel in stand R.
De weergave van het multi-informatiedisplay verandert, het cont rolelampje
S-IPA gaat branden en de automatische stuurwielbediening begint . Rijd
langzaam achteruit door het gaspedaal en het rempedaal te bedie nen. Pas
daarbij op dat uw handen niet achter het stuurwiel blijven hang en en houd
daarbij tevens de veiligheid van de directe omgeving in het oog. Houd tij-
dens automatisch sturen een rijsnelheid aan van 7 km/h of lager .
Verlaag de rijsnelheid zodra
de weergave van het multi-
informatiedisplay verandert.
Rijd langzaam achteruit en con-
troleer daarbij tegelijkertijd of de
zone achter de auto veilig is.
Houd ook de indicator die de
mate van assistentie aangeeft in
de gaten.
Breng de auto volledig tot
stilstand wanneer de zoe-
mer klinkt.
Het multi-informatiedisplay ver-
andert wanneer de zoemer
begint te klinken.
3
4
5
C-HR_HV_OM_Europe_OM10538E.book Page 384 Friday, September 9, 2016 12:21 PM

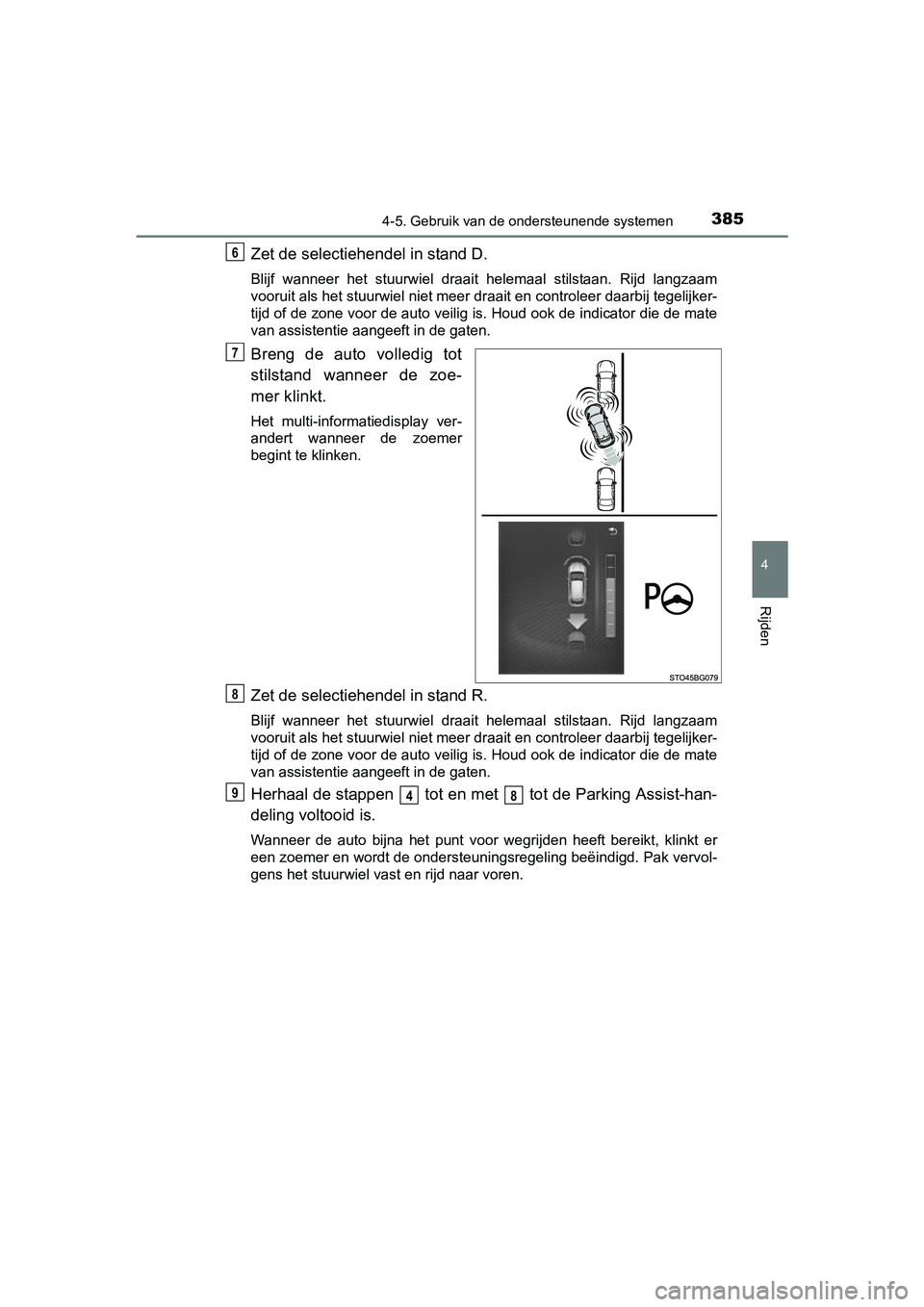

3854-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10538E
Zet de selectiehendel in stand D.
Blijf wanneer het stuurwiel draait helemaal stilstaan. Rijd langzaam
vooruit als het stuurwiel niet meer draait en controleer daarbi j tegelijker-
tijd of de zone voor de auto veilig is. Houd ook de indicator d ie de mate
van assistentie aangeeft in de gaten.
Breng de auto volledig tot
stilstand wanneer de zoe-
mer klinkt.
Het multi-informatiedisplay ver-
andert wanneer de zoemer
begint te klinken.
Zet de selectiehe ndel in stand R.
Blijf wanneer het stuurwiel draait helemaal stilstaan. Rijd langzaam
vooruit als het stuurwiel niet meer draait en controleer daarbi j tegelijker-
tijd of de zone voor de auto veilig is. Houd ook de indicator d ie de mate
van assistentie aangeeft in de gaten.
Herhaal de stappen tot en met tot de Parking Assist-han-
deling voltooid is.
Wanneer de auto bijna het punt voor wegrijden heeft bereikt, klinkt er
een zoemer en wordt de ondersteuningsregeling beëindigd. Pak ve rvol-
gens het stuurwiel vast en rijd naar voren.
6
7
8
948
C-HR_HV_OM_Europe_OM10538E.b ook Page 385 Friday, September 9, 2016 12:21 PM

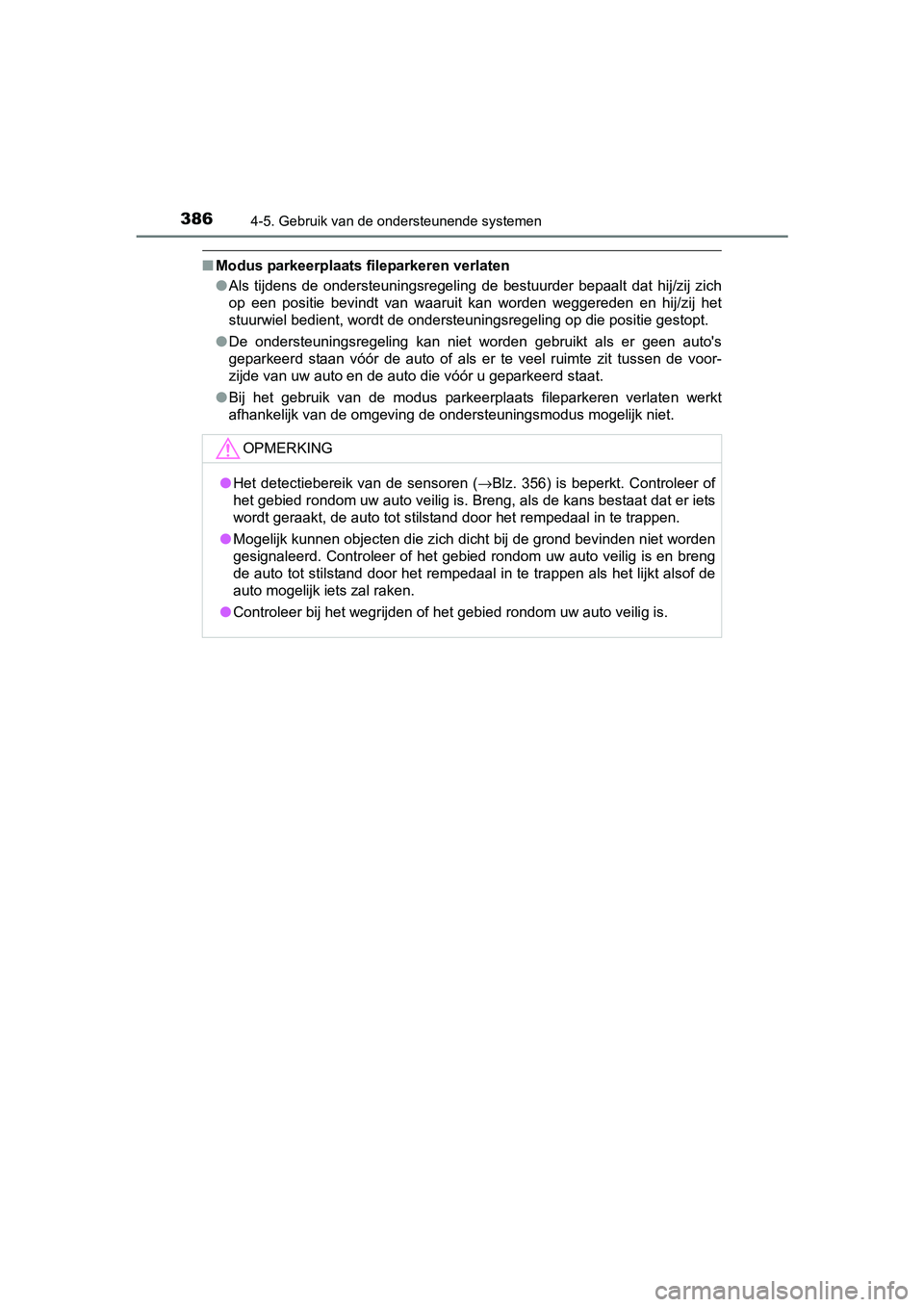

3864-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10538E
■Modus parkeerplaats fileparkeren verlaten
●Als tijdens de ondersteuningsregeling de bestuurder bepaalt dat hij/zij zich
op een positie bevindt van waaruit kan worden weggereden en hij /zij het
stuurwiel bedient, wordt de ondersteuningsregeling op die posit ie gestopt.
● De ondersteuningsregeling kan niet worden gebruikt als er geen auto's
geparkeerd staan vóór de auto of als er te veel ruimte zit tuss en de voor-
zijde van uw auto en de auto die vóór u geparkeerd staat.
● Bij het gebruik van de modus parkeerplaats fileparkeren verlate n werkt
afhankelijk van de omgeving de ondersteuningsmodus mogelijk niet.
OPMERKING
● Het detectiebereik van de sensoren ( →Blz. 356) is beperkt. Controleer of
het gebied rondom uw auto veilig is. Breng, als de kans bestaat dat er iets
wordt geraakt, de auto tot stilstand door het rempedaal in te t rappen.
● Mogelijk kunnen objecten die zich dicht bij de grond bevinden n iet worden
gesignaleerd. Controleer of het gebied rondom uw auto veilig is en breng
de auto tot stilstand door het rempedaal in te trappen als het lijkt alsof de
auto mogelijk iets zal raken.
● Controleer bij het wegrijden of het gebied rondom uw auto veili g is.
C-HR_HV_OM_Europe_OM10538E.book Page 386 Friday, September 9, 2016 12:21 PM

3874-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10538E

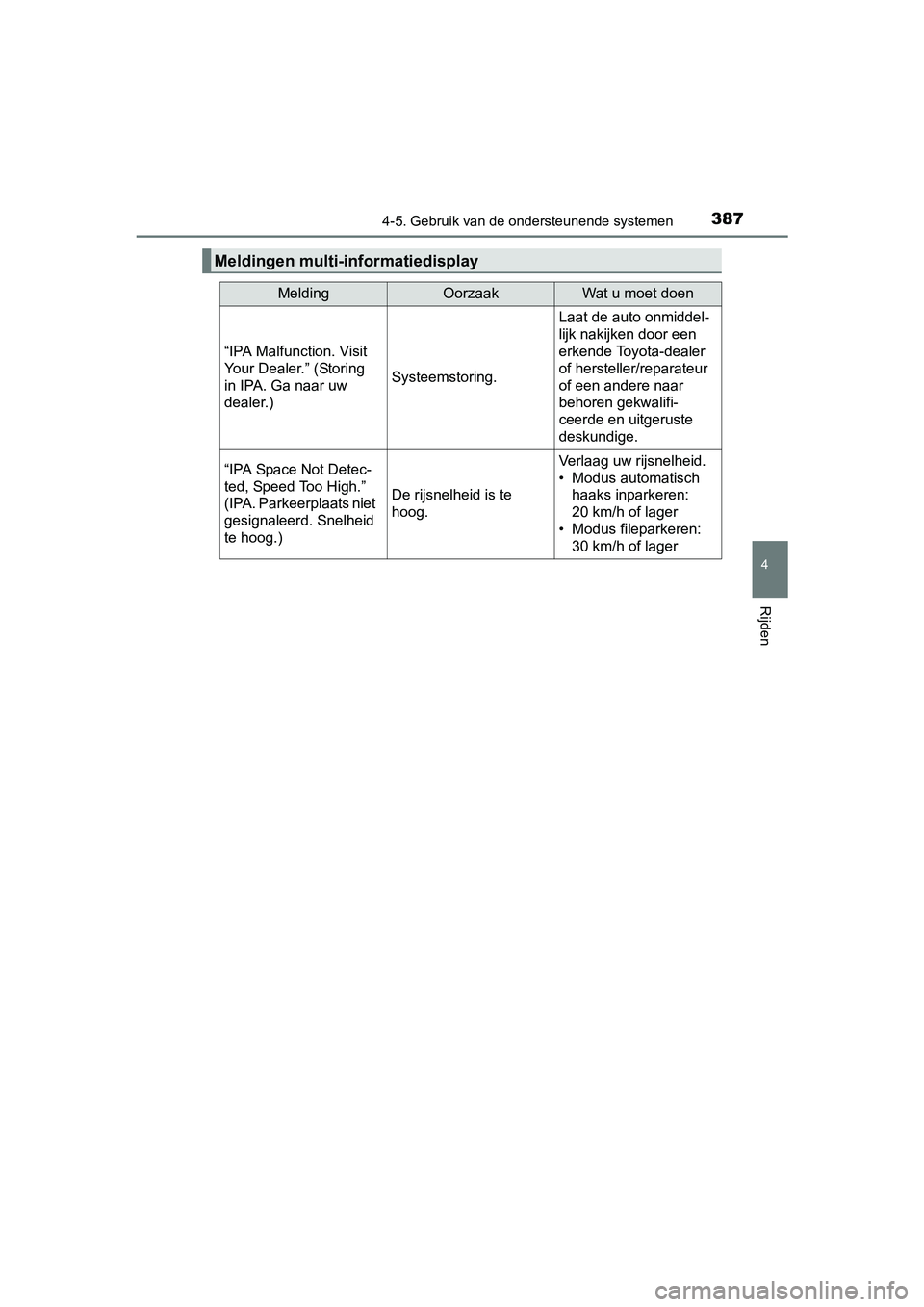

Meldingen multi-informatiedisplay
MeldingOorzaakWat u moet doen
“IPA Malfunction. Visit
Your Dealer.” (Storing
in IPA. Ga naar uw
dealer.)
Systeemstoring.
Laat de auto onmiddel-
lijk nakijken door een
erkende Toyota-dealer
of hersteller/reparateur
of een andere naar
behoren gekwalifi-
ceerde en uitgeruste
deskundige.
“IPA Space Not Detec-
ted, Speed Too High.”
(IPA. Parkeerplaats niet
gesignaleerd. Snelheid
te hoog.)
De rijsnelheid is te
hoog.
Verlaag uw rijsnelheid.
• Modus automatisch haaks inparkeren:
20 km/h of lager
• Modus fileparkeren: 30 km/h of lager
C-HR_HV_OM_Europe_OM10538E.b ook Page 387 Friday, September 9, 2016 12:21 PM

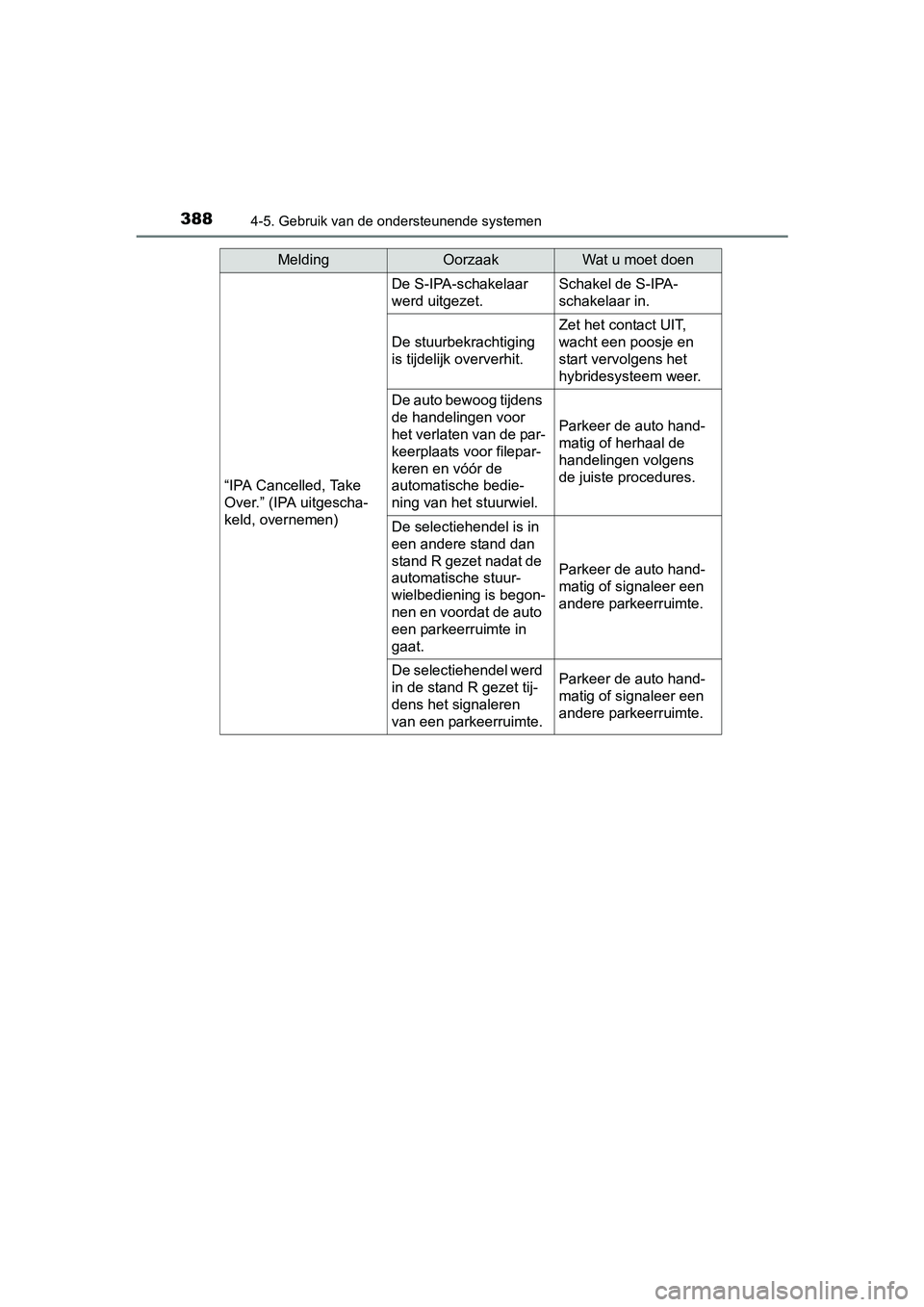

3884-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10538E“IPA Cancelled, Take
Over.” (IPA uitgescha-
keld, overnemen)
De S-IPA-schakelaar
werd uitgezet.Schakel de S-IPA-
schakelaar in.
De stuurbekrachtiging
is tijdelijk oververhit.
Zet het contact UIT,
wacht een poosje en
start vervolgens het
hybridesysteem weer.
De auto bewoog tijdens
de handelingen voor
het verlaten van de par-
keerplaats voor filepar-
keren en vóór de
automatische bedie-
ning van het stuurwiel.
Parkeer de auto hand-
matig of herhaal de
handelingen volgens
de juiste procedures.
De selectiehendel is in
een andere stand dan
stand R gezet nadat de
automatische stuur-
wielbediening is begon-
nen en voordat de auto
een parkeerruimte in
gaat.
Parkeer de auto hand-
matig of signaleer een
andere parkeerruimte.
De selectiehendel werd
in de stand R gezet tij-
dens het signaleren
van een parkeerruimte.Parkeer de auto hand-
matig of signaleer een
andere parkeerruimte.
MeldingOorzaakWat u moet doen
C-HR_HV_OM_Europe_OM10538E.b
ook Page 388 Friday, September 9, 2016 12:21 PM

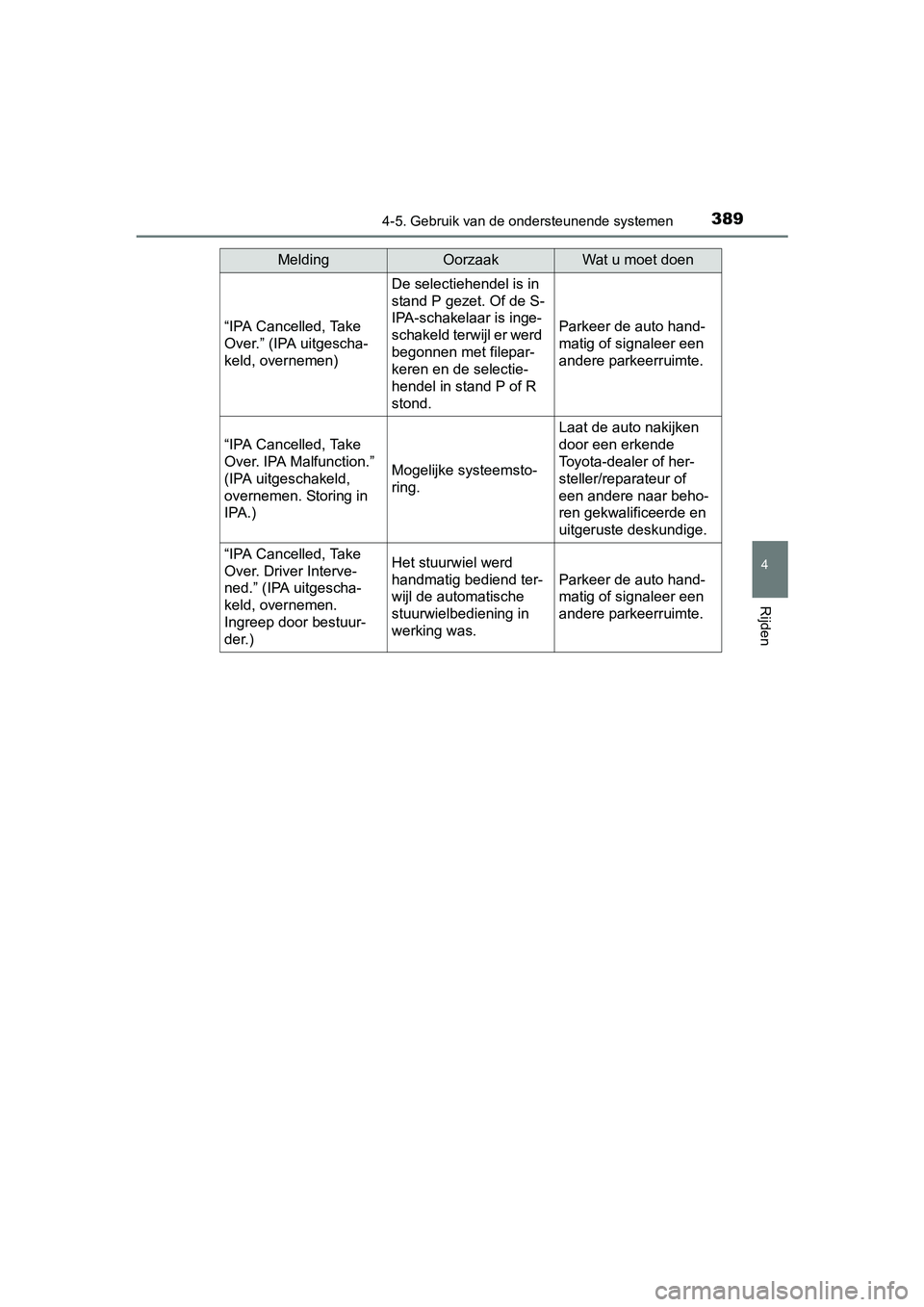

3894-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10538E“IPA Cancelled, Take
Over.” (IPA uitgescha-
keld, overnemen)
De selectiehendel is in
stand P gezet. Of de S-
IPA-schakelaar is inge-
schakeld terwijl er werd
begonnen met filepar-
keren en de selectie-
hendel in stand P of R
stond.
Parkeer de auto hand-
matig of signaleer een
andere parkeerruimte.
“IPA Cancelled, Take
Over. IPA Malfunction.”
(IPA uitgeschakeld,
overnemen. Storing in
IPA.)
Mogelijke systeemsto-
ring.
Laat de auto nakijken
door een erkende
Toyota-dealer of her-
steller/reparateur of
een andere naar beho-
ren gekwalificeerde en
uitgeruste deskundige.
“IPA Cancelled, Take
Over. Driver Interve-
ned.” (IPA uitgescha-
keld, overnemen.
Ingreep door bestuur-
der.)
Het stuurwiel werd
handmatig bediend ter-
wijl de automatische
stuurwielbediening in
werking was.
Parkeer de auto hand-
matig of signaleer een
andere parkeerruimte.
MeldingOorzaakWat u moet doen
C-HR_HV_OM_Europe_OM10538E.b ook Page 389 Friday, September 9, 2016 12:21 PM

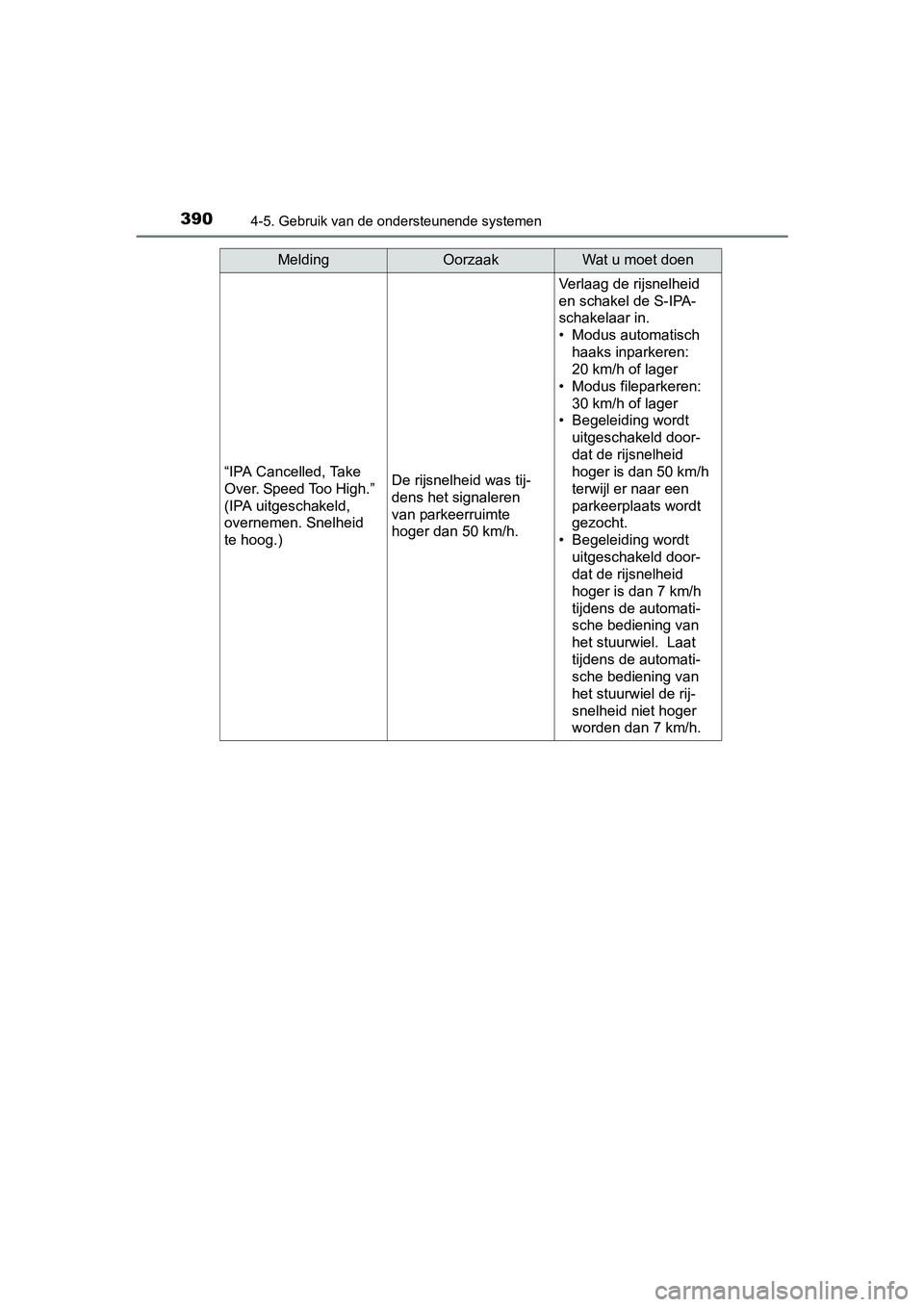

3904-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10538E“IPA Cancelled, Take
Over. Speed Too High.”
(IPA uitgeschakeld,
overnemen. Snelheid
te hoog.)
De rijsnelheid was tij-
dens het signaleren
van parkeerruimte
hoger dan 50 km/h.
Verlaag de rijsnelheid
en schakel de S-IPA-
schakelaar in.
• Modus automatisch
haaks inparkeren:
20 km/h of lager
• Modus fileparkeren:
30 km/h of lager
• Begeleiding wordt
uitgeschakeld door-
dat de rijsnelheid
hoger is dan 50 km/h
terwijl er naar een
parkeerplaats wordt
gezocht.
• Begeleiding wordt uitgeschakeld door-
dat de rijsnelheid
hoger is dan 7 km/h
tijdens de automati-
sche bediening van
het stuurwiel. Laat
tijdens de automati-
sche bediening van
het stuurwiel de rij-
snelheid niet hoger
worden dan 7 km/h.
MeldingOorzaakWat u moet doen
