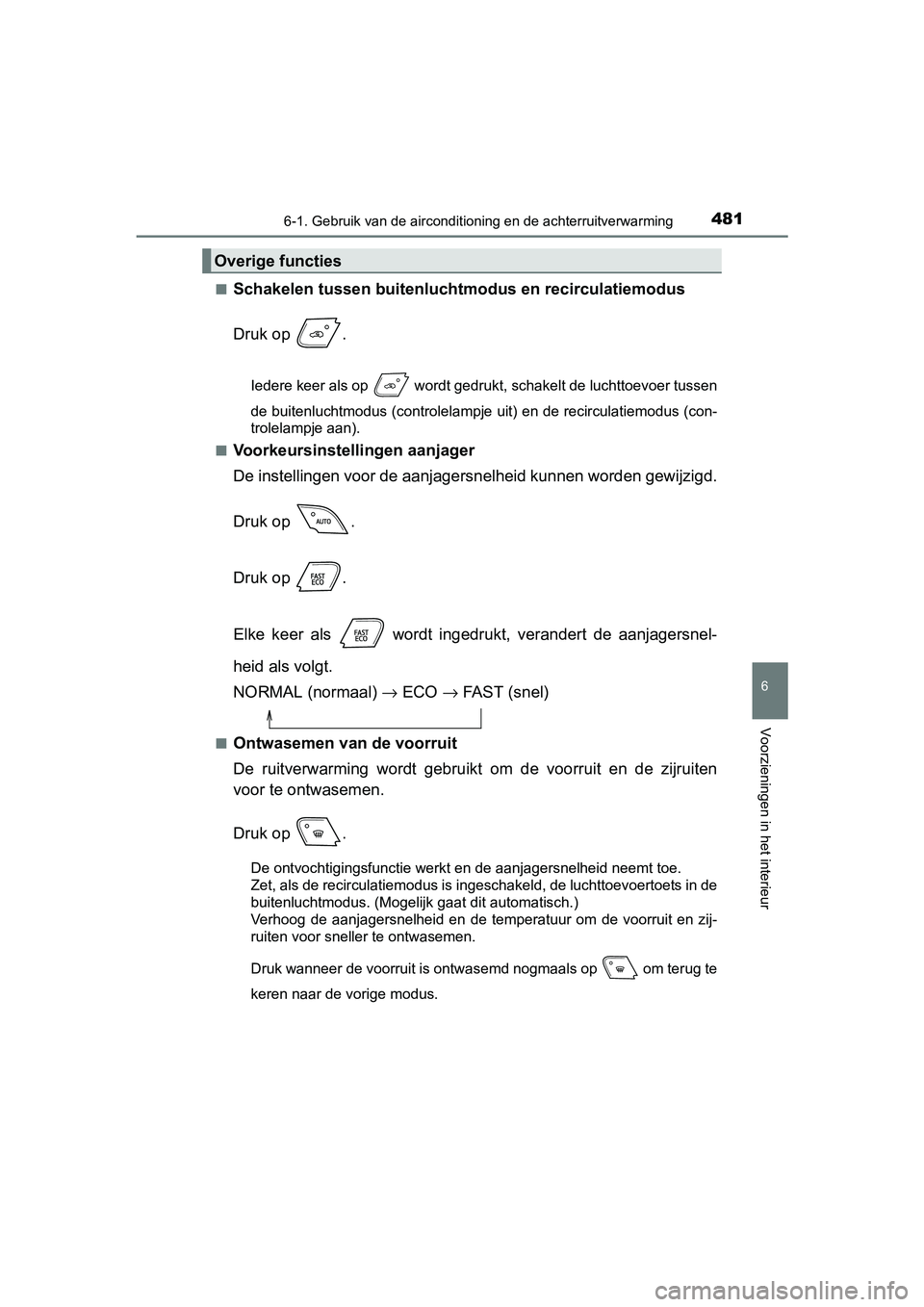

Page 481 of 712

4816-1. Gebruik van de airconditioning en de achterruitverwarming
C-HR_HV_OM_Europe_OM10538E
6
Voorzieningen in het interieur
■Schakelen tussen buitenlucht modus en recirculatiemodus
Druk op .
Iedere keer als op wordt gedrukt, schakelt de luchttoevoer tussen
de buitenluchtmodus (controlelampje uit) en de recirculatiemodu s (con-
trolelampje aan).
■
Voorkeursinstellingen aanjager
De instellingen voor de aanjagersnelheid kunnen worden gewijzig d.
Druk op .
Druk op .
Elke keer als wordt ingedrukt, verandert de aanjagersnel-
heid als volgt.
NORMAL (normaal) → ECO → FAST (snel)
■Ontwasemen van de voorruit
De ruitverwarming wordt gebruikt om de voorruit en de zijruiten
voor te ontwasemen.
Druk op .
De ontvochtigingsfunctie werkt en de aanjagersnelheid neemt toe.
Zet, als de recirculatiemodus is ingeschakeld, de luchttoevoert oets in de
buitenluchtmodus. (Mogelijk gaat dit automatisch.)
Verhoog de aanjagersnelheid en de temperatuur om de voorruit en zij-
ruiten voor sneller te ontwasemen.
Druk wanneer de voorruit is ontwasemd nogmaals op om terug te
keren naar de vorige modus.
Overige functies
C-HR_HV_OM_Europe_OM10538E.b ook Page 481 Friday, September 9, 2016 12:21 PM
Page 482 of 712

4826-1. Gebruik van de airconditioning en de achterruitverwarming
C-HR_HV_OM_Europe_OM10538E■

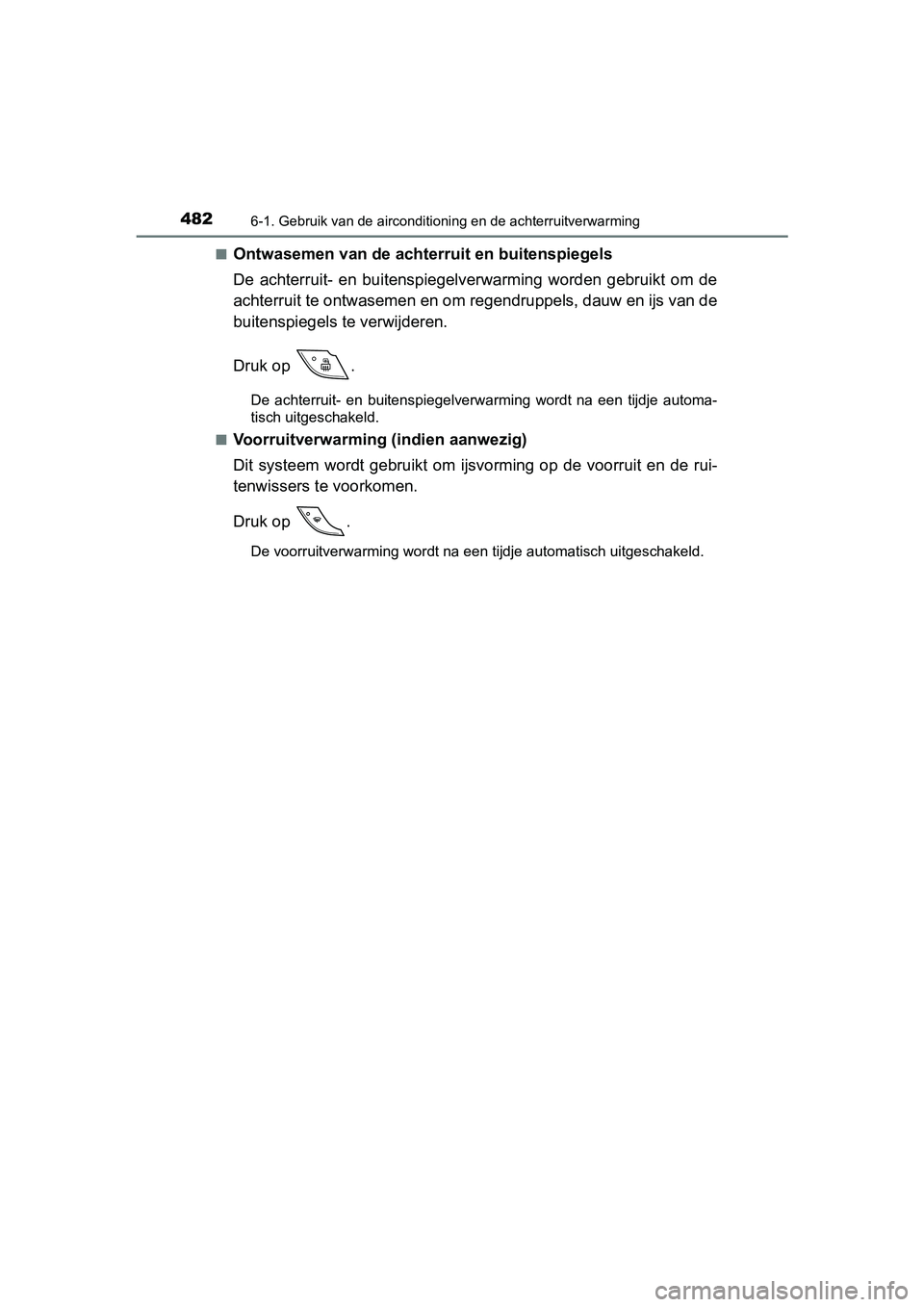

Ontwasemen van de achterruit en buitenspiegels
De achterruit- en buitenspiegelverwarming worden gebruikt om de
achterruit te ontwasemen en om regendruppels, dauw en ijs van d
e
buitenspiegels te verwijderen.
Druk op .
De achterruit- en buitenspiegelverwarming wordt na een tijdje a utoma-
tisch uitgeschakeld.
■
Voorruitverwarming (indien aanwezig)
Dit systeem wordt gebruikt om ijsvorming op de voorruit en de rui-
tenwissers te voorkomen.
Druk op .
De voorruitverwarming wordt na een tijdje automatisch uitgeschakeld.
C-HR_HV_OM_Europe_OM10538E.b ook Page 482 Friday, September 9, 2016 12:21 PM

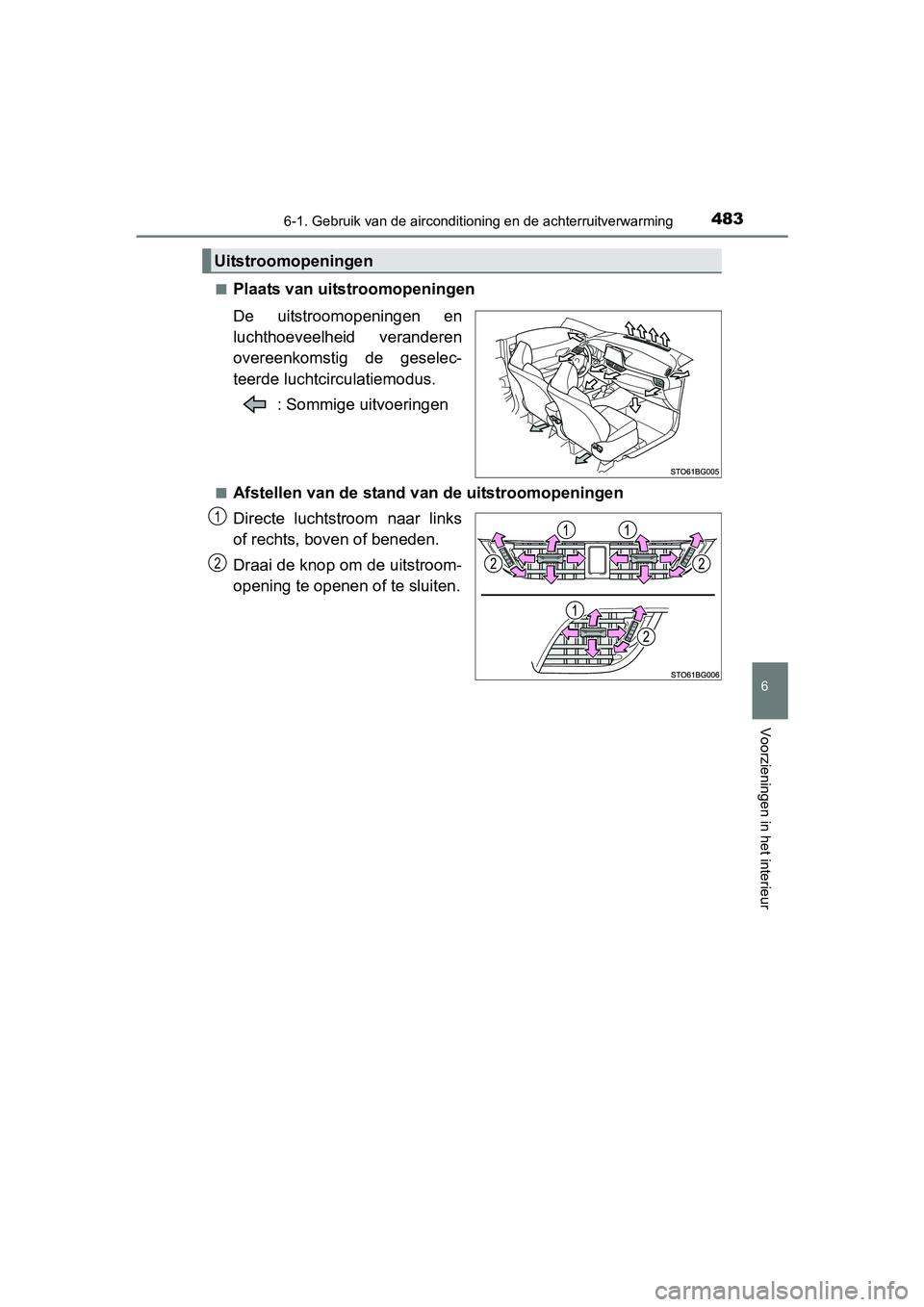

Page 483 of 712

4836-1. Gebruik van de airconditioning en de achterruitverwarming
C-HR_HV_OM_Europe_OM10538E
6
Voorzieningen in het interieur
■Plaats van uitstroomopeningen
De uitstroomopeningen en
luchthoeveelheid veranderen
overeenkomstig de geselec-
teerde luchtcirculatiemodus.
: Sommige uitvoeringen
■Afstellen van de stand van de uitstroomopeningen
Directe luchtstroom naar links
of rechts, boven of beneden.
Draai de knop om de uitstroom-
opening te openen of te sluiten.
Uitstroomopeningen
1
2
C-HR_HV_OM_Europe_OM10538E.b ook Page 483 Friday, September 9, 2016 12:21 PM

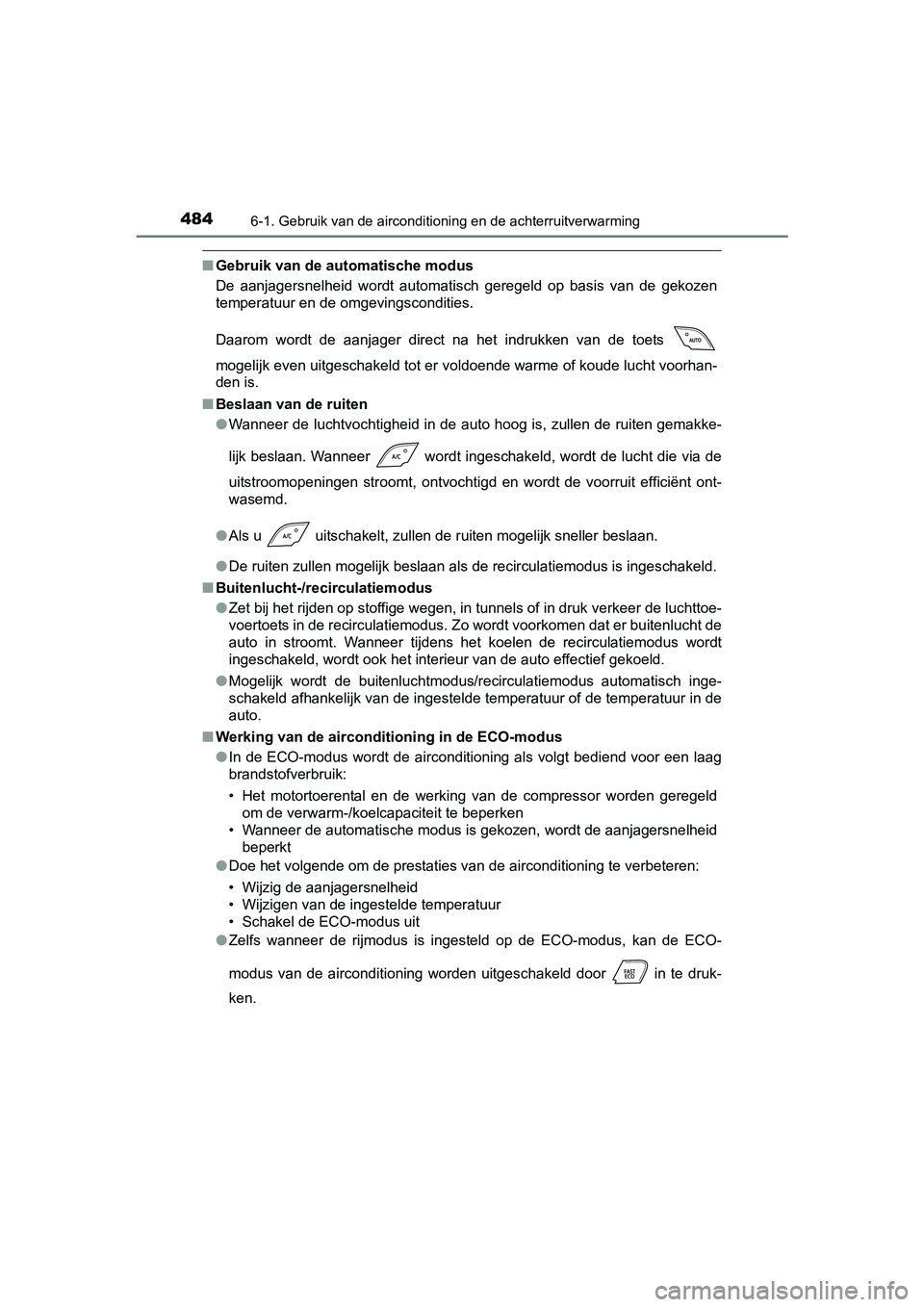

Page 484 of 712

4846-1. Gebruik van de airconditioning en de achterruitverwarming
C-HR_HV_OM_Europe_OM10538E
■Gebruik van de automatische modus
De aanjagersnelheid wordt automatisch geregeld op basis van de gekozen
temperatuur en de omgevingscondities.
Daarom wordt de aanjager direct na het indrukken van de toets
mogelijk even uitgeschakeld tot er voldoende warme of koude luc ht voorhan-
den is.
■ Beslaan van de ruiten
●Wanneer de luchtvochtigheid in de auto hoog is, zullen de ruite n gemakke-
lijk beslaan. Wanneer wordt ingeschakeld, wordt de lucht die v ia de
uitstroomopeningen stroomt, ontvochtigd en wordt de voorruit ef ficiënt ont-
wasemd.
● Als u uitschakelt, zullen de ruiten mogelijk sneller beslaan.
● De ruiten zullen mogelijk beslaan als de recirculatiemodus is ingeschakeld.
■ Buitenlucht-/recirculatiemodus
●Zet bij het rijden op stoffige wegen, in tunnels of in druk ver keer de luchttoe-
voertoets in de recirculatiemodus. Zo wordt voorkomen dat er bu itenlucht de
auto in stroomt. Wanneer tijdens het koelen de recirculatiemodu s wordt
ingeschakeld, wordt ook het interieur van de auto effectief gek oeld.
● Mogelijk wordt de buitenluchtmodus/recirculatiemodus automatisc h inge-
schakeld afhankelijk van de ingestelde temperatuur of de temper atuur in de
auto.
■ Werking van de airconditioning in de ECO-modus
●In de ECO-modus wordt de airconditioning als volgt bediend voor een laag
brandstofverbruik:
• Het motortoerental en de werking van de compressor worden geregeld
om de verwarm-/koelcapaciteit te beperken
• Wanneer de automatische modus is gekozen, wordt de aanjagersne lheid
beperkt
● Doe het volgende om de prestaties van de airconditioning te ver beteren:
• Wijzig de aanjagersnelheid
• Wijzigen van de ingestelde temperatuur
• Schakel de ECO-modus uit
● Zelfs wanneer de rijmodus is ingesteld op de ECO-modus, kan de ECO-
modus van de airconditioning worden uitgeschakeld door in te d ruk-
ken.
C-HR_HV_OM_Europe_OM10538E.b ook Page 484 Friday, September 9, 2016 12:21 PM

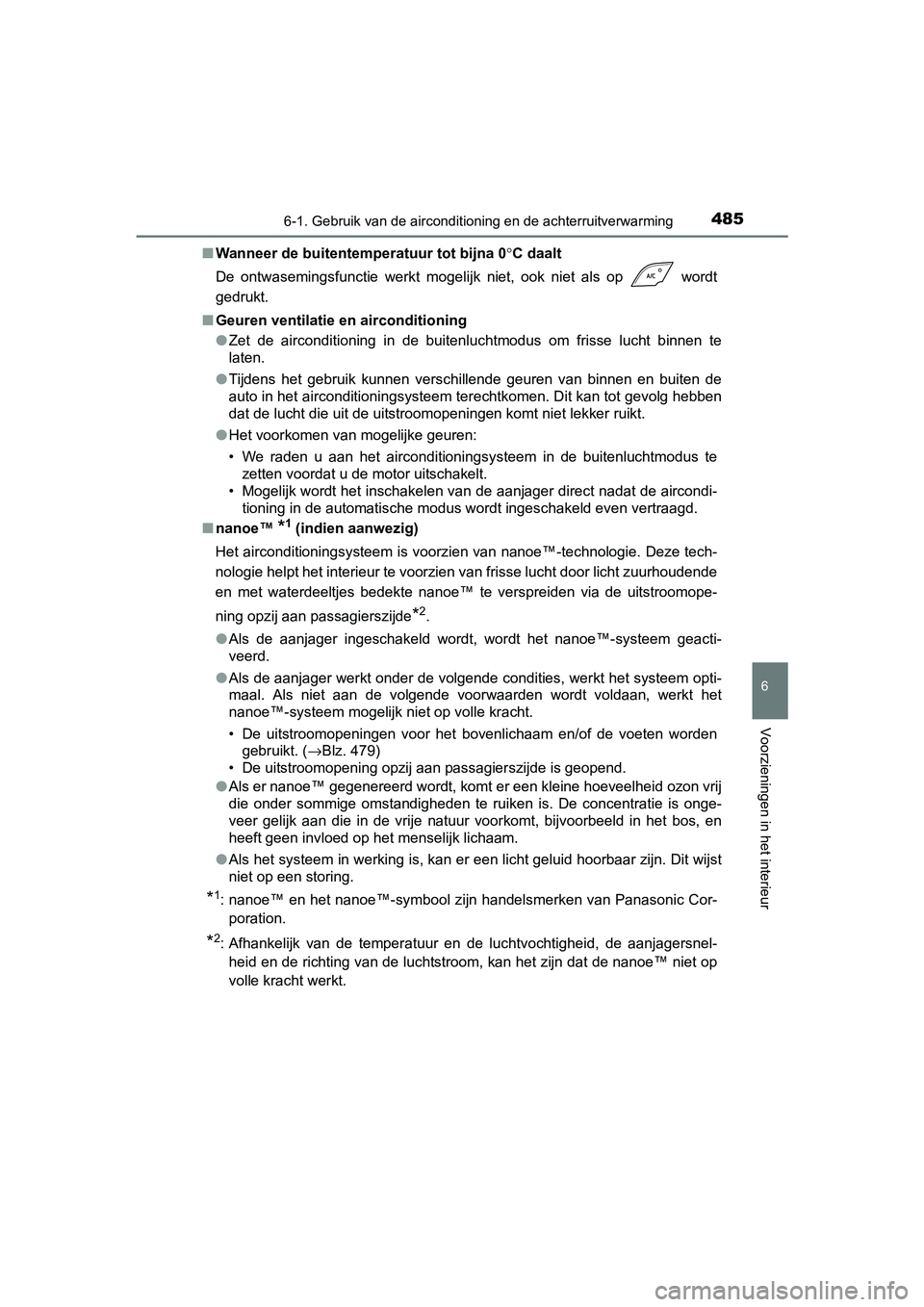

Page 485 of 712

4856-1. Gebruik van de airconditioning en de achterruitverwarming
C-HR_HV_OM_Europe_OM10538E
6
Voorzieningen in het interieur
■Wanneer de buitentemperatuur tot bijna 0° C daalt
De ontwasemingsfunctie werkt mogelijk niet, ook niet als op wordt
gedrukt.
■ Geuren ventilatie en airconditioning
●Zet de airconditioning in de buitenluchtmodus om frisse lucht b innen te
laten.
● Tijdens het gebruik kunnen verschillende geuren van binnen en buiten de
auto in het airconditioningsysteem terechtkomen. Dit kan tot gevolg hebben
dat de lucht die uit de uitstroomopeningen komt niet lekker ruikt.
● Het voorkomen van mogelijke geuren:
• We raden u aan het airconditioningsysteem in de buitenluchtmod us te
zetten voordat u de motor uitschakelt.
• Mogelijk wordt het inschakelen van de aanjager direct nadat de aircondi-
tioning in de automatische modus wordt ingeschakeld even vertraagd.
■ nanoe™
*1 (indien aanwezig)
Het airconditioningsysteem is voorzien van nanoe™-technologie. Deze tech-
nologie helpt het interieur te voorzien van frisse lucht door licht zuurhoudende
en met waterdeeltjes bedekte nanoe™ te verspreiden via de uitst roomope-
ning opzij aan passagierszijde
*2.
● Als de aanjager ingeschakeld wordt, wordt het nanoe™-systeem ge acti-
veerd.
● Als de aanjager werkt onder de volgende condities, werkt het systeem opti-
maal. Als niet aan de volgende voorwaarden wordt voldaan, werkt het
nanoe™-systeem mogelijk niet op volle kracht.
• De uitstroomopeningen voor het bovenlichaam en/of de voeten wo rden
gebruikt. ( →Blz. 479)
• De uitstroomopening opzij aan passagierszijde is geopend.
● Als er nanoe™ gegenereerd wordt, komt er een kleine hoeveelheid ozon vrij
die onder sommige omstandigheden te ruiken is. De concentratie is onge-
veer gelijk aan die in de vrije natuur voorkomt, bijvoorbeeld in het bos, en
heeft geen invloed op het menselijk lichaam.
● Als het systeem in werking is, kan er een licht geluid hoorbaar zijn. Dit wijst
niet op een storing.
*1: nanoe™ en het nanoe™-symbool zijn handelsmerken van Panasonic Cor-
poration.
*2: Afhankelijk van de temperatuur en de luchtvochtigheid, de aanj agersnel-
heid en de richting van de luchtstroom, kan het zijn dat de nanoe™ niet op
volle kracht werkt.
C-HR_HV_OM_Europe_OM10538E.b ook Page 485 Friday, September 9, 2016 12:21 PM

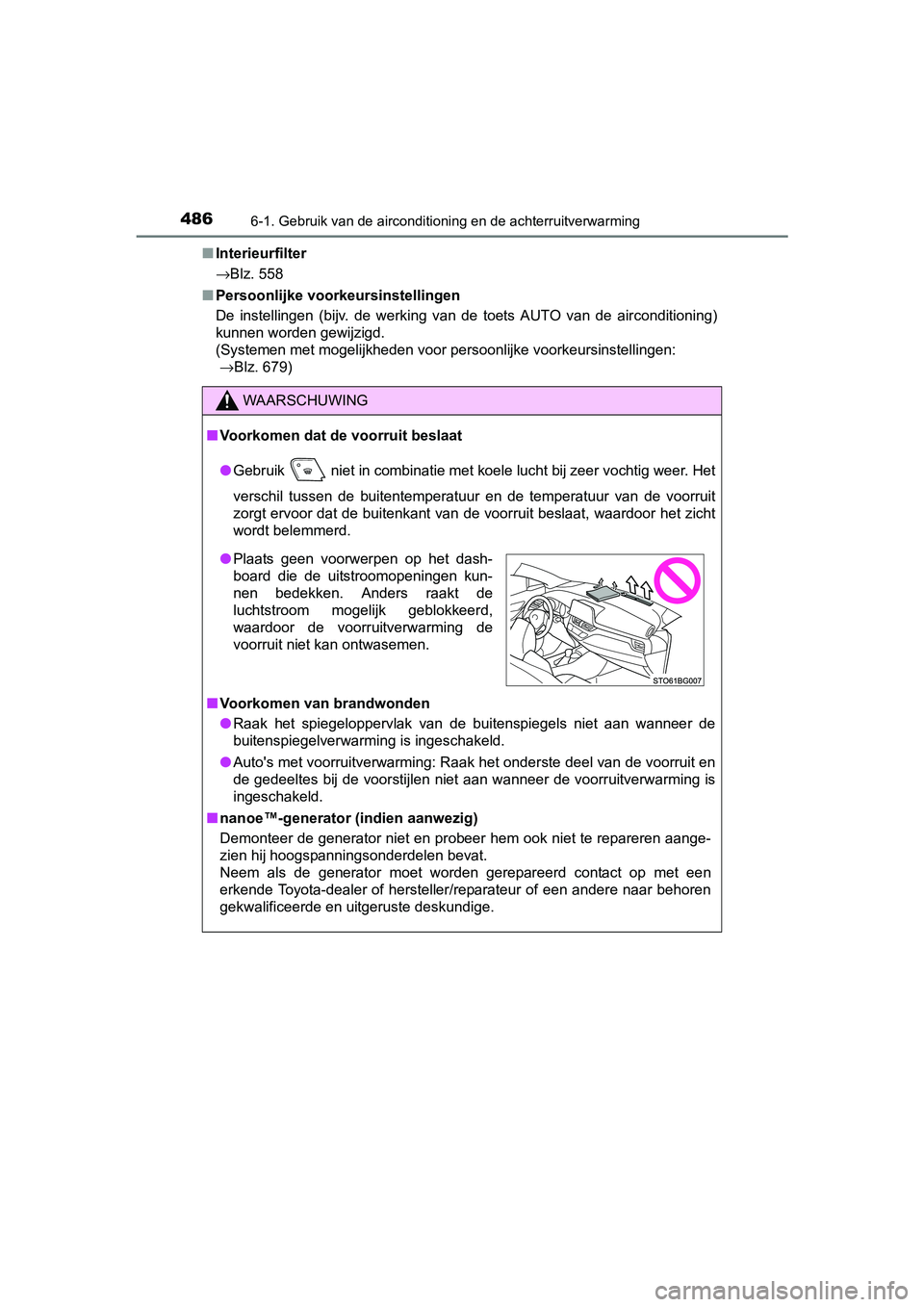

Page 486 of 712

4866-1. Gebruik van de airconditioning en de achterruitverwarming
C-HR_HV_OM_Europe_OM10538E■
Interieurfilter
→Blz. 558
■ Persoonlijke voorkeursinstellingen
De instellingen (bijv. de werking van de toets AUTO van de airc onditioning)
kunnen worden gewijzigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstelli ngen:
→Blz. 679)
WAARSCHUWING
■ Voorkomen dat de voorruit beslaat
● Gebruik niet in combinatie met koele lucht bij zeer vochtig weer. Het
verschil tussen de buitentemperatuur en de temperatuur van de v oorruit
zorgt ervoor dat de buitenkant van de voorruit beslaat, waardoo r het zicht
wordt belemmerd.
■ Voorkomen van brandwonden
● Raak het spiegeloppervlak van de buitenspiegels niet aan wannee r de
buitenspiegelverwarming is ingeschakeld.
● Auto's met voorruitverwarming: Raak het onderste deel van de vo orruit en
de gedeeltes bij de voorstijlen niet aan wanneer de voorruitver warming is
ingeschakeld.
■ nanoe™-generator (indien aanwezig)
Demonteer de generator niet en probeer hem ook niet te repareren aange-
zien hij hoogspanningsonderdelen bevat.
Neem als de generator moet worden gerepareerd contact op met ee n
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige.
● Plaats geen voorwerpen op het dash-
board die de uitstroomopeningen kun-
nen bedekken. Anders raakt de
luchtstroom mogelijk geblokkeerd,
waardoor de voorruitverwarming de
voorruit niet kan ontwasemen.
C-HR_HV_OM_Europe_OM10538E.b ook Page 486 Friday, September 9, 2016 12:21 PM

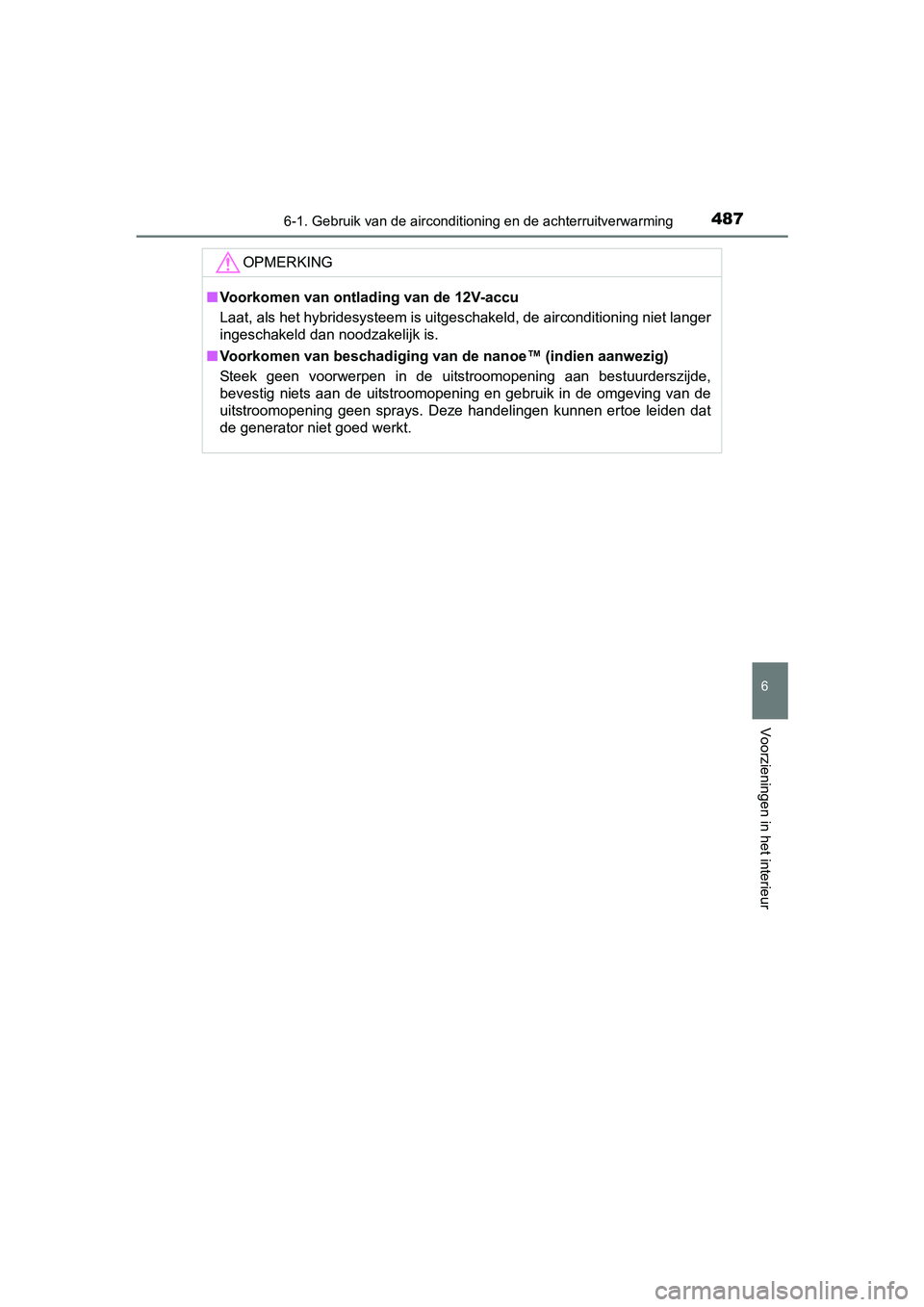

Page 487 of 712

4876-1. Gebruik van de airconditioning en de achterruitverwarming
C-HR_HV_OM_Europe_OM10538E
6
Voorzieningen in het interieur
OPMERKING
■Voorkomen van ontlading van de 12V-accu
Laat, als het hybridesysteem is uitgeschakeld, de airconditioni ng niet langer
ingeschakeld dan noodzakelijk is.
■ Voorkomen van beschadiging van de nanoe™ (indien aanwezig)
Steek geen voorwerpen in de uitstroomopening aan bestuurderszij de,
bevestig niets aan de uitstroomopening en gebruik in de omgevin g van de
uitstroomopening geen sprays. Deze handelingen kunnen ertoe leiden dat
de generator niet goed werkt.
C-HR_HV_OM_Europe_OM10538E.b ook Page 487 Friday, September 9, 2016 12:21 PM
Page 488 of 712

4886-1. Gebruik van de airconditioning en de achterruitverwarming
C-HR_HV_OM_Europe_OM10538E

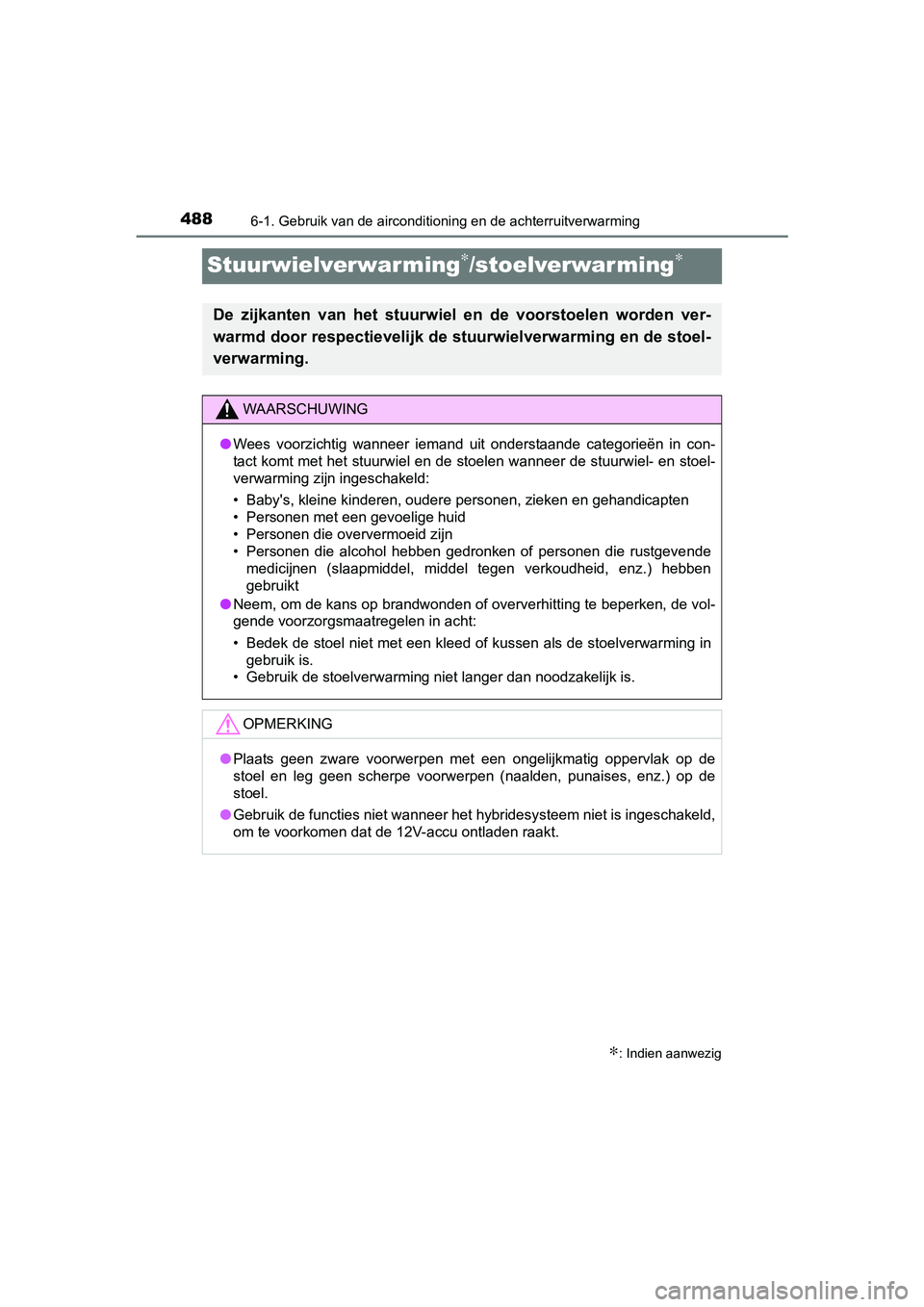

Stuurwielverwarming∗/stoelverwarming∗
∗: Indien aanwezig
De zijkanten van het stuurwiel en de voorstoelen worden ver-
warmd door respectievelijk de stuurwielverwarming en de stoel-
verwarming.
WAARSCHUWING
●Wees voorzichtig wanneer iemand uit onderstaande categorieën in con-
tact komt met het stuurwiel en de stoelen wanneer de stuurwiel- en stoel-
verwarming zijn ingeschakeld:
• Baby's, kleine kinderen, oudere personen, zieken en gehandicapten
• Personen met een gevoelige huid
• Personen die oververmoeid zijn
• Personen die alcohol hebben gedronken of personen die rustgeve nde
medicijnen (slaapmiddel, middel tegen verkoudheid, enz.) hebben
gebruikt
● Neem, om de kans op brandwonden of oververhitting te beperken, de vol-
gende voorzorgsmaatregelen in acht:
• Bedek de stoel niet met een kleed of kussen als de stoelverwar ming in
gebruik is.
• Gebruik de stoelverwarming niet langer dan noodzakelijk is.
OPMERKING
● Plaats geen zware voorwerpen met een ongelijkmatig oppervlak op de
stoel en leg geen scherpe voorwerpen (naalden, punaises, enz.) op de
stoel.
● Gebruik de functies niet wanneer het hybridesysteem niet is ing eschakeld,
om te voorkomen dat de 12V-accu ontladen raakt.
C-HR_HV_OM_Europe_OM10538E.b ook Page 488 Friday, September 9, 2016 12:21 PM

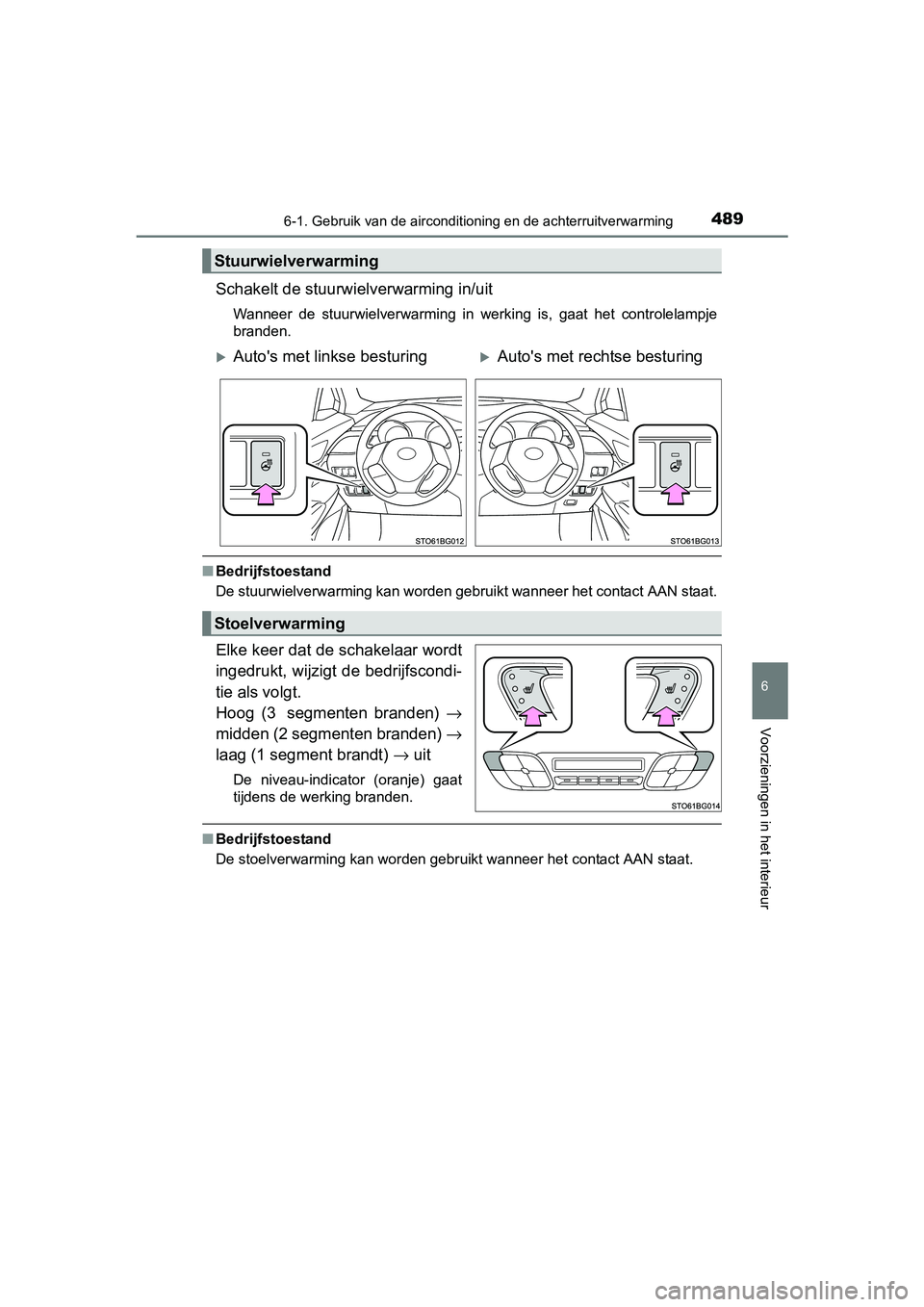

Page 489 of 712

4896-1. Gebruik van de airconditioning en de achterruitverwarming
C-HR_HV_OM_Europe_OM10538E
6
Voorzieningen in het interieur
Schakelt de stuurwielverwarming in/uit
Wanneer de stuurwielverwarming in werking is, gaat het controle lampje
branden.
■ Bedrijfstoestand
De stuurwielverwarming kan worden gebruikt wanneer het contact AAN staat.
Elke keer dat de schakelaar wordt
ingedrukt, wijzigt de bedrijfscondi-
tie als volgt.
Hoog (3 segmenten branden) →
midden (2 segmenten branden) →
laag (1 segment brandt) → uit
De niveau-indicator (oranje) gaat
tijdens de werking branden.
■Bedrijfstoestand
De stoelverwarming kan worden gebruikt wanneer het contact AAN staat.
Stuurwielverwarming
Auto's met linkse besturingAuto's met rechtse besturing
Stoelverwarming
C-HR_HV_OM_Europe_OM10538E.book Page 489 Friday, September 9, 2016 12:21 PM
Page 490 of 712

4906-2. Gebruik van de interieurverlichting
C-HR_HV_OM_Europe_OM10538E

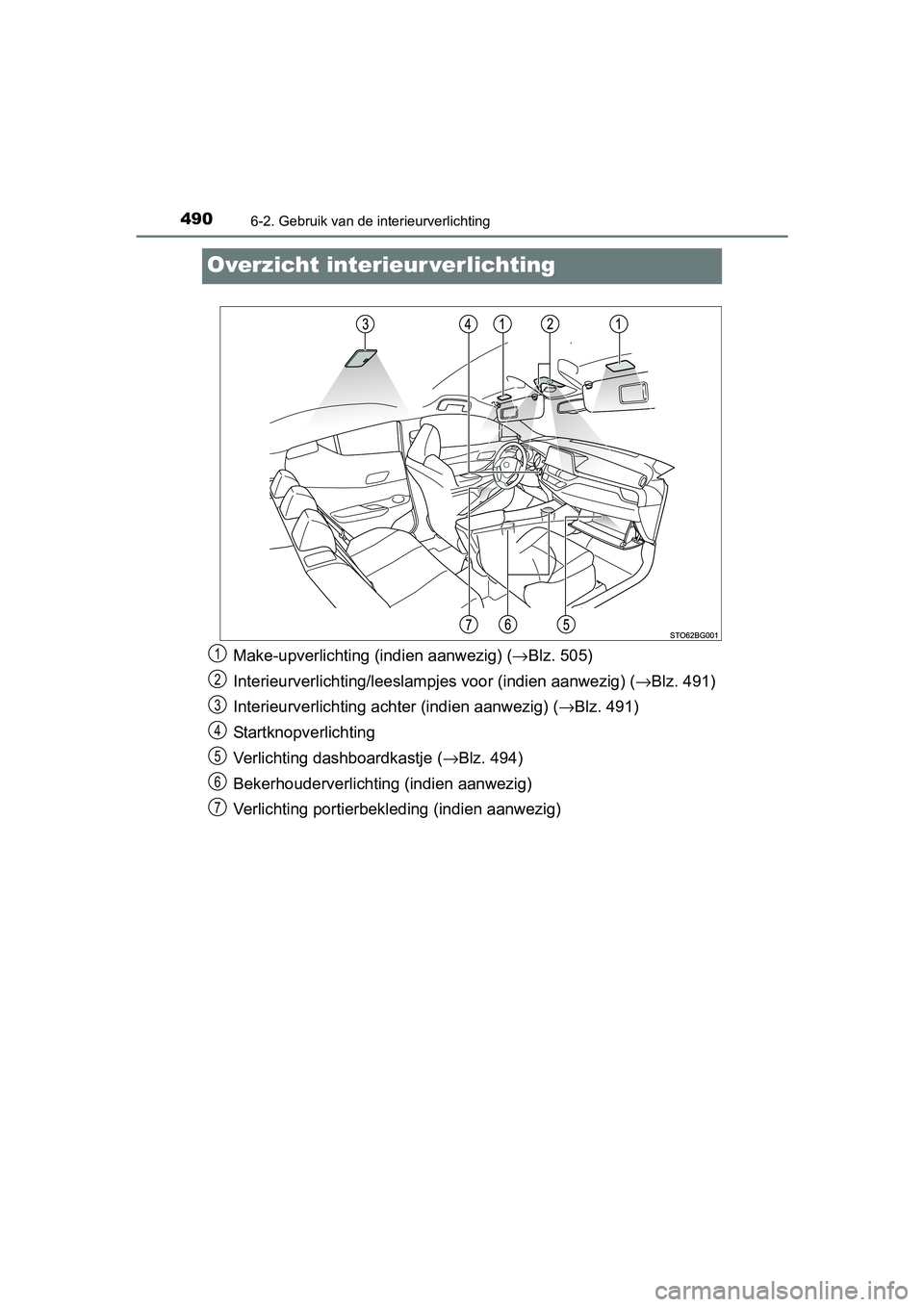

Overzicht interieur verlichting
Make-upverlichting (indien aanwezig) (→Blz. 505)
Interieurverlichting/ leeslampjes voor (indien aanwezig) (→Blz. 491)
Interieurverlichting achter (indien aanwezig) ( →Blz. 491)
Startknopverlichting
Verlichting dashboardkastje ( →Blz. 494)
Bekerhouderverlichting (indien aanwezig)
Verlichting portierbekl eding (indien aanwezig)1
2
3
4
5
6
7
C-HR_HV_OM_Europe_OM10538E.b ook Page 490 Friday, September 9, 2016 12:21 PM
