TOYOTA C_HR HYBRID 2017 Instructieboekje (in Dutch)
Manufacturer: TOYOTA, Model Year: 2017, Model line: C_HR HYBRID, Model: TOYOTA C_HR HYBRID 2017Pages: 712, PDF Size: 51.24 MB

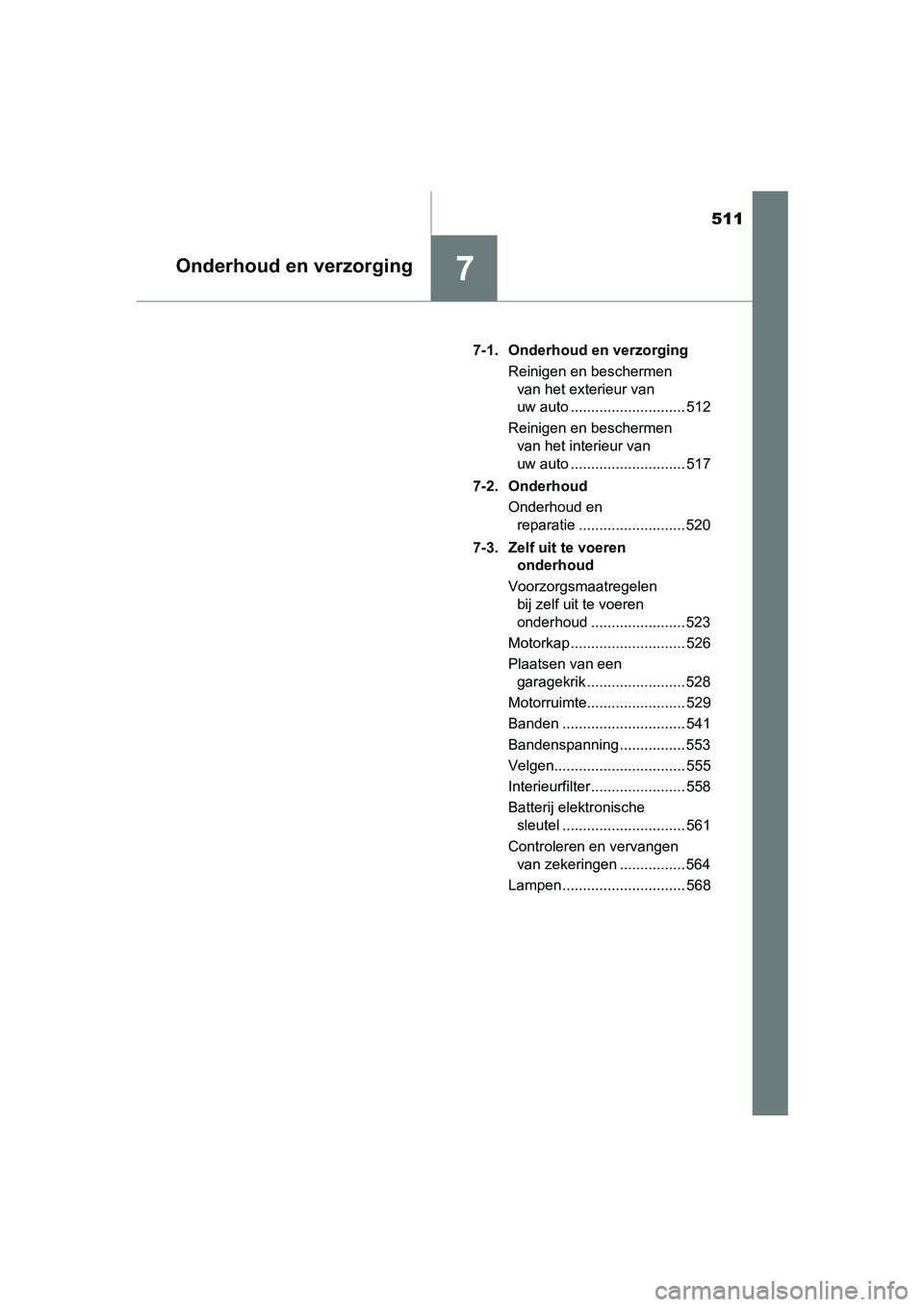

Page 511 of 712

511
7Onderhoud en verzorging
C-HR_HV_OM_Europe_OM10538E7-1. Onderhoud en verzorging
Reinigen en beschermen van het exterieur van
uw auto ............................ 512
Reinigen en beschermen van het interieur van
uw auto ............................ 517
7-2. Onderhoud Onderhoud en reparatie .......................... 520
7-3. Zelf uit te voeren onderhoud
Voorzorgsmaatregelen bij zelf uit te voeren
onderhoud ....................... 523
Motorkap ............................ 526
Plaatsen van een garagekrik ........................ 528
Motorruimte........................ 529
Banden .............................. 541
Bandenspanning ................ 553
Velgen................................ 555
Interieurfilter ....................... 558
Batterij elektronische sleutel .............................. 561
Controleren en vervangen van zekeringen ................ 564
Lampen .............................. 568
C-HR_HV_OM_Europe_OM10538E.b ook Page 511 Friday, September 9, 2016 12:21 PM

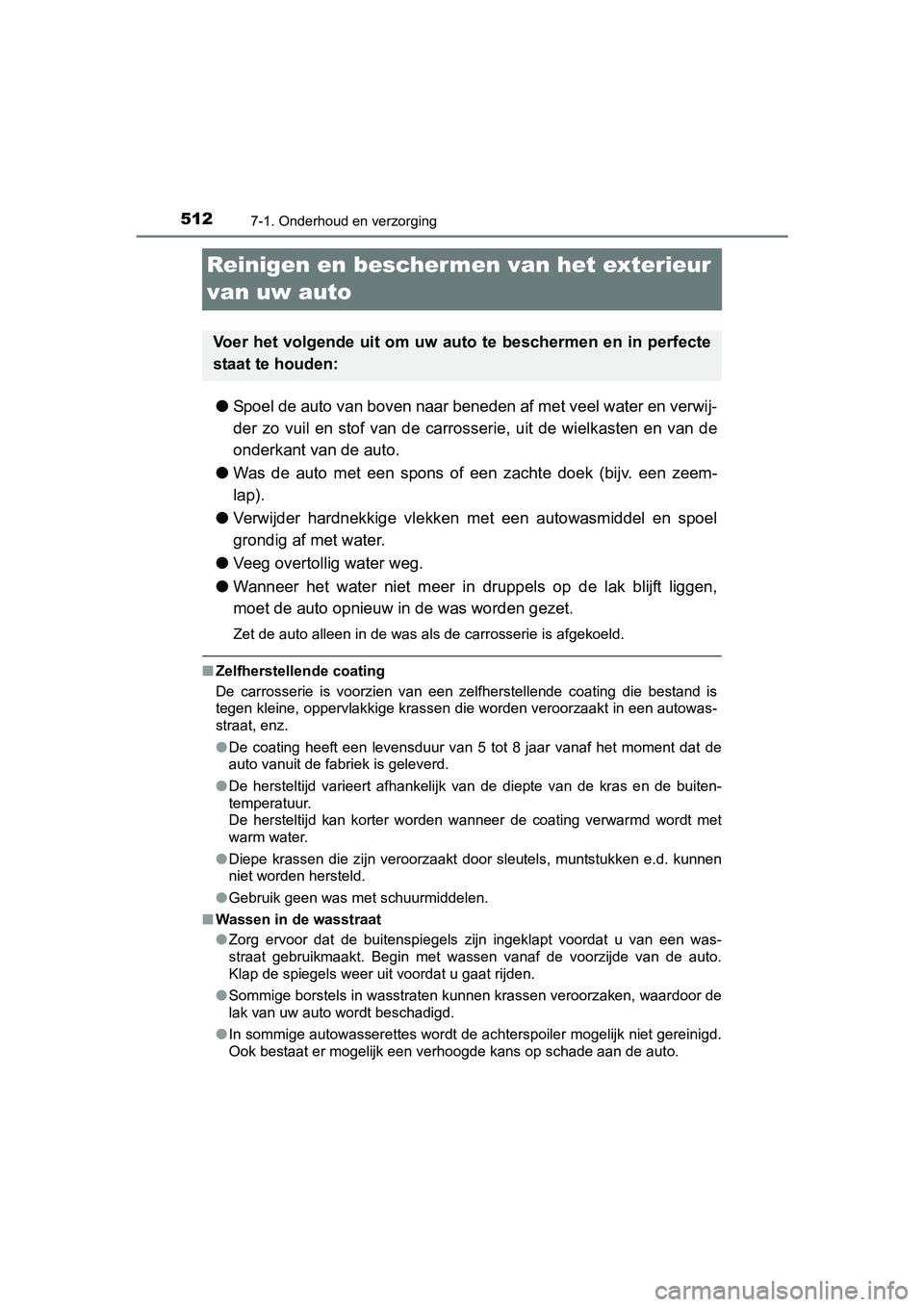

Page 512 of 712

5127-1. Onderhoud en verzorging
C-HR_HV_OM_Europe_OM10538E
Reinigen en beschermen van het exterieur
van uw auto
● Spoel de auto van boven naar beneden af met veel water en verwi j-
der zo vuil en stof van de carrosserie, uit de wielkasten en va n de
onderkant van de auto.
● Was de auto met een spons of een zachte doek (bijv. een zeem-
lap).
● Verwijder hardnekkige vlekken met een autowasmiddel en spoel
grondig af met water.
● Veeg overtollig water weg.
● Wanneer het water niet meer in druppels op de lak blijft liggen ,
moet de auto opnieuw in de was worden gezet.
Zet de auto alleen in de was als de carrosserie is afgekoeld.
■ Zelfherstellende coating
De carrosserie is voorzien van een zelfherstellende coating die bestand is
tegen kleine, oppervlakkige krass en die worden veroorzaakt in een autowas-
straat, enz.
● De coating heeft een levensduur van 5 tot 8 jaar vanaf het moment dat de
auto vanuit de fabriek is geleverd.
● De hersteltijd varieert afhankelijk van de diepte van de kras e n de buiten-
temperatuur.
De hersteltijd kan korter worden wanneer de coating verwarmd wo rdt met
warm water.
● Diepe krassen die zijn veroorzaakt door sleutels, muntstukken e.d. kunnen
niet worden hersteld.
● Gebruik geen was met schuurmiddelen.
■ Wassen in de wasstraat
●Zorg ervoor dat de buitenspiegels zijn ingeklapt voordat u van een was-
straat gebruikmaakt. Begin met wassen vanaf de voorzijde van de auto.
Klap de spiegels weer uit voordat u gaat rijden.
● Sommige borstels in wasstraten kunnen krassen veroorzaken, waar door de
lak van uw auto wordt beschadigd.
● In sommige autowasserettes wordt de achterspoiler mogelijk niet gereinigd.
Ook bestaat er mogelijk een verhoogde kans op schade aan de aut o.
Voer het volgende uit om uw auto te beschermen en in perfecte
staat te houden:
C-HR_HV_OM_Europe_OM10538E.book Page 512 Friday, September 9, 2016 12:21 PM

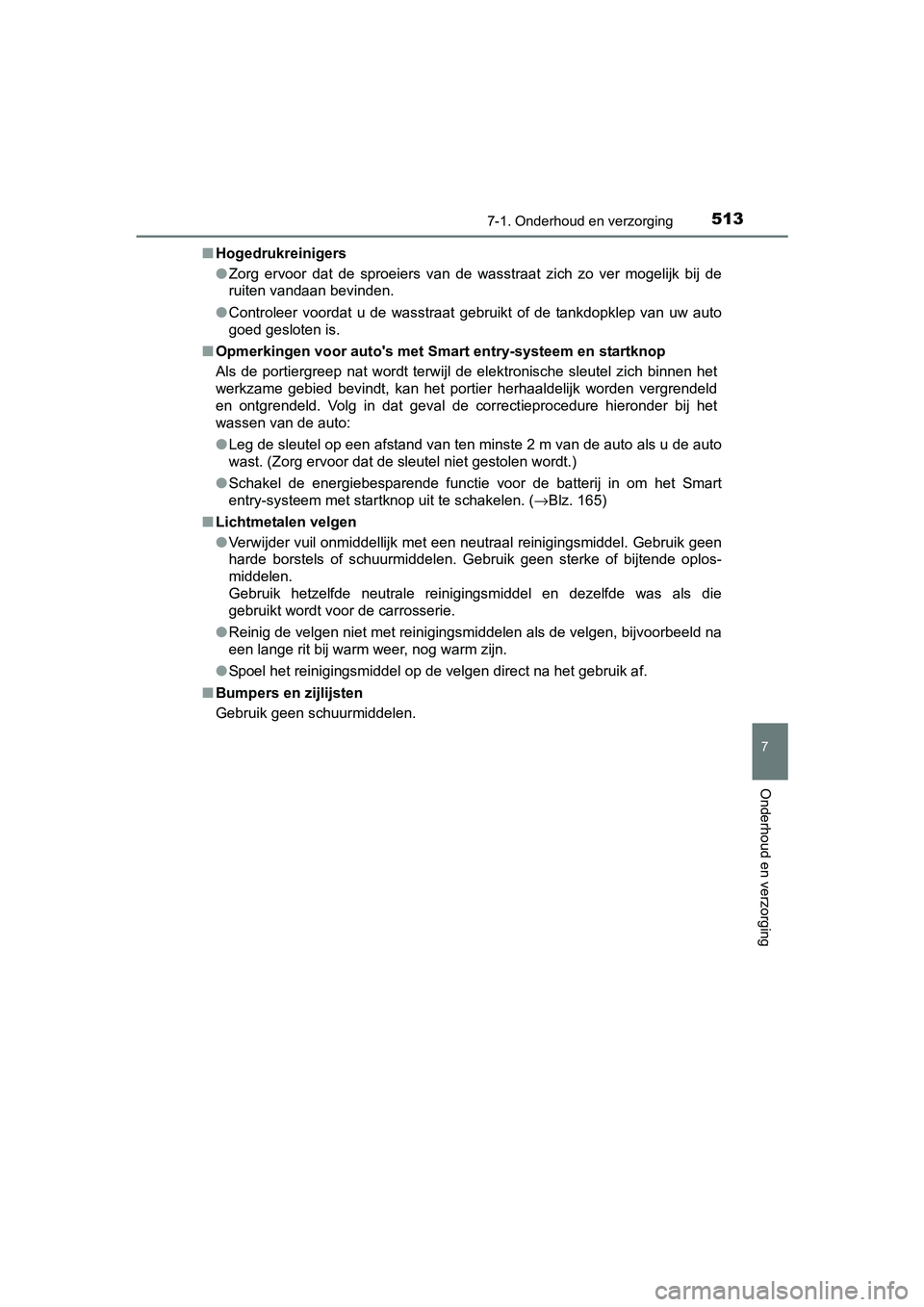

Page 513 of 712

5137-1. Onderhoud en verzorging
7
Onderhoud en verzorging
C-HR_HV_OM_Europe_OM10538E■
Hogedrukreinigers
●Zorg ervoor dat de sproeiers van de wasstraat zich zo ver mogelijk bij de
ruiten vandaan bevinden.
● Controleer voordat u de wasstraat gebruikt of de tankdopklep va n uw auto
goed gesloten is.
■ Opmerkingen voor auto's met Sm art entry-systeem en startknop
Als de portiergreep nat wordt terwijl de elektronische sleutel zich binnen het
werkzame gebied bevindt, kan het portier herhaaldelijk worden v ergrendeld
en ontgrendeld. Volg in dat geval de correctieprocedure hierond er bij het
wassen van de auto:
● Leg de sleutel op een afstand van ten minste 2 m van de auto als u de auto
wast. (Zorg ervoor dat de sleutel niet gestolen wordt.)
● Schakel de energiebesparende functie voor de batterij in om het Smart
entry-systeem met startknop uit te schakelen. ( →Blz. 165)
■ Lichtmetalen velgen
●Verwijder vuil onmiddellijk met een neutraal reinigingsmiddel. Gebruik geen
harde borstels of schuurmiddelen. Gebruik geen sterke of bijten de oplos-
middelen.
Gebruik hetzelfde neutrale reinigingsmiddel en dezelfde was als die
gebruikt wordt voor de carrosserie.
● Reinig de velgen niet met reinigingsmiddelen als de velgen, bij voorbeeld na
een lange rit bij warm weer, nog warm zijn.
● Spoel het reinigingsmiddel op de velgen direct na het gebruik a f.
■ Bumpers en zijlijsten
Gebruik geen schuurmiddelen.
C-HR_HV_OM_Europe_OM10538E.b ook Page 513 Friday, September 9, 2016 12:21 PM
Page 514 of 712

5147-1. Onderhoud en verzorging
C-HR_HV_OM_Europe_OM10538E
WAARSCHUWING
■Bij het wassen van de auto
Zorg dat er geen water in de motorruimte komt. Dit kan brand in de elektri-
sche componenten, enz. veroorzaken.
■ Bij het wassen van de voorruit
● Wanneer een natte doek of iets dergelijks in de buurt van de re gensensor
wordt gehouden
● Als iets tegen de voorruit stoot
● Als u het regensensorhuis aanraakt of als iets in aanraking kom t met de
regensensor
■ Voorzorgsmaatregelen met be trekking tot de uitlaatpijp
Uitlaatgassen zorgen ervoor dat de uitlaatpijp tamelijk heet wordt.
Raak wanneer u de auto wast de uitlaatpijp niet aan totdat deze voldoende
is afgekoeld, aangezien het aanraken van een hete uitlaatpijp brandwonden
kan veroorzaken.
■ Voorzorgsmaatregelen met betrekking tot de achterbumper met de
Blind Spot Monitor (indien aanwezig)
Als de lak van de achterbumper is geschilferd of bekrast, kan e en storing
optreden in het systeem. Neem, als dit gebeurt, contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige.
Zet de ruitenwisserschakelaar in de
stand OFF.
Als de ruitenwisserschakelaar in de
stand AUTO staat, kunnen de ruitenwis-
sers in de volgende gevallen onverwacht
in werking treden. Hierdoor kunnen uw
handen bekneld raken en kunt u ernstig
letsel oplopen, en hierdoor kunnen de
ruitenwisserbladen beschadigd raken.
● Wanneer het bovenste deel van de
voorruit waar de regensensor is
geplaatst met de hand wordt aange-
raakt
UIT
C-HR_HV_OM_Europe_OM10538E.b ook Page 514 Friday, September 9, 2016 12:21 PM

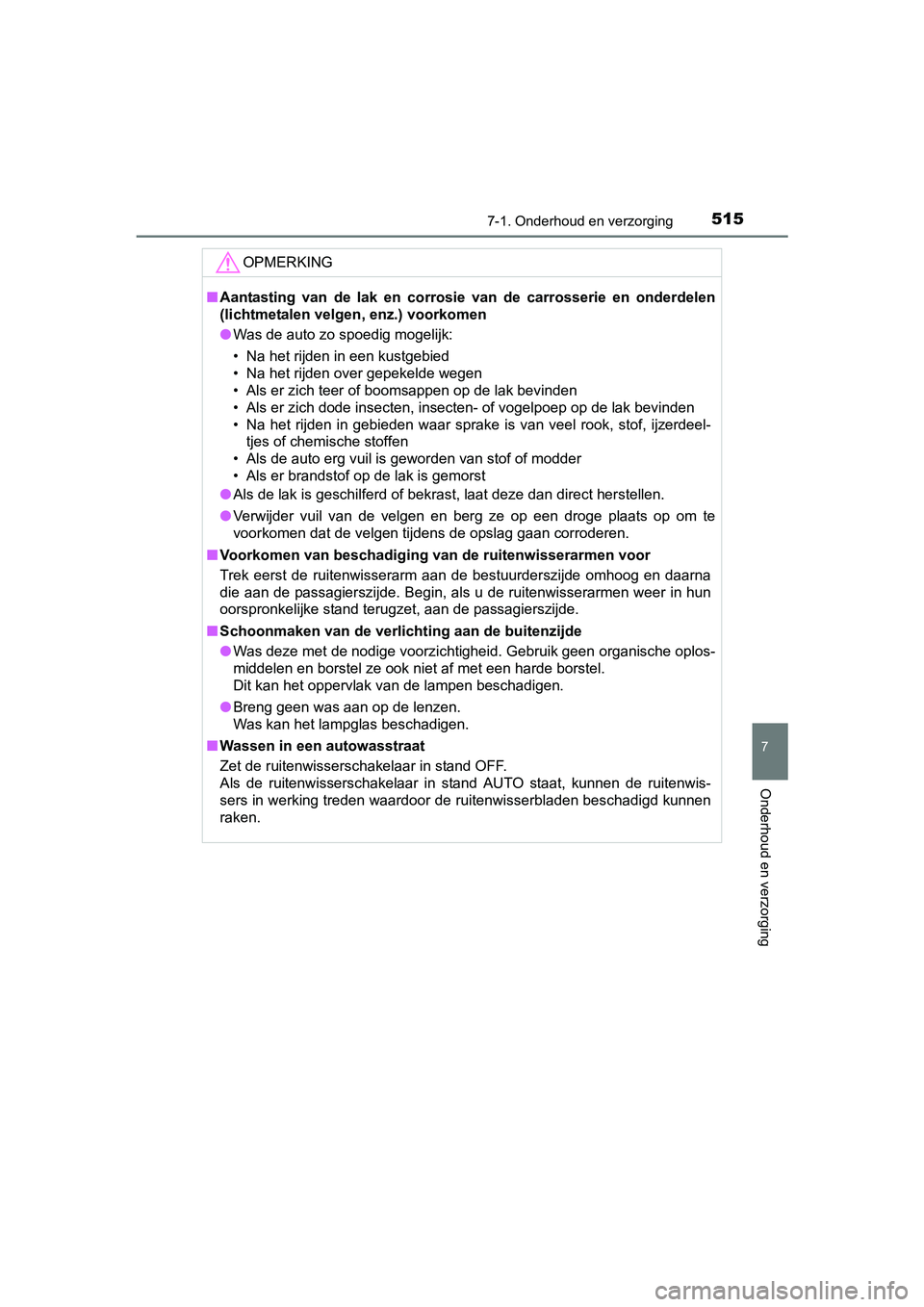

Page 515 of 712

5157-1. Onderhoud en verzorging
7
Onderhoud en verzorging
C-HR_HV_OM_Europe_OM10538E
OPMERKING
■Aantasting van de lak en corrosie van de carrosserie en onderde len
(lichtmetalen velgen, enz.) voorkomen
● Was de auto zo spoedig mogelijk:
• Na het rijden in een kustgebied
• Na het rijden over gepekelde wegen
• Als er zich teer of boomsappen op de lak bevinden
• Als er zich dode insecten, insecten- of vogelpoep op de lak be vinden
• Na het rijden in gebieden waar sprake is van veel rook, stof, ijzerdeel-
tjes of chemische stoffen
• Als de auto erg vuil is geworden van stof of modder
• Als er brandstof op de lak is gemorst
● Als de lak is geschilferd of bekrast, laat deze dan direct hers tellen.
● Verwijder vuil van de velgen en berg ze op een droge plaats op om te
voorkomen dat de velgen tijdens de opslag gaan corroderen.
■ Voorkomen van beschadiging van de ruitenwisserarmen voor
Trek eerst de ruitenwisserarm aan de bestuurderszijde omhoog en daarna
die aan de passagierszijde. Begin, als u de ruitenwisserarmen w eer in hun
oorspronkelijke stand terugzet, aan de passagierszijde.
■ Schoonmaken van de verlichting aan de buitenzijde
● Was deze met de nodige voorzichtigheid. Gebruik geen organische oplos-
middelen en borstel ze ook niet af met een harde borstel.
Dit kan het oppervlak van de lampen beschadigen.
● Breng geen was aan op de lenzen.
Was kan het lampglas beschadigen.
■ Wassen in een autowasstraat
Zet de ruitenwisserschakelaar in stand OFF.
Als de ruitenwisserschakelaar in stand AUTO staat, kunnen de ru itenwis-
sers in werking treden waardoor de ruitenwisserbladen beschadigd kunnen
raken.
C-HR_HV_OM_Europe_OM10538E.b ook Page 515 Friday, September 9, 2016 12:21 PM

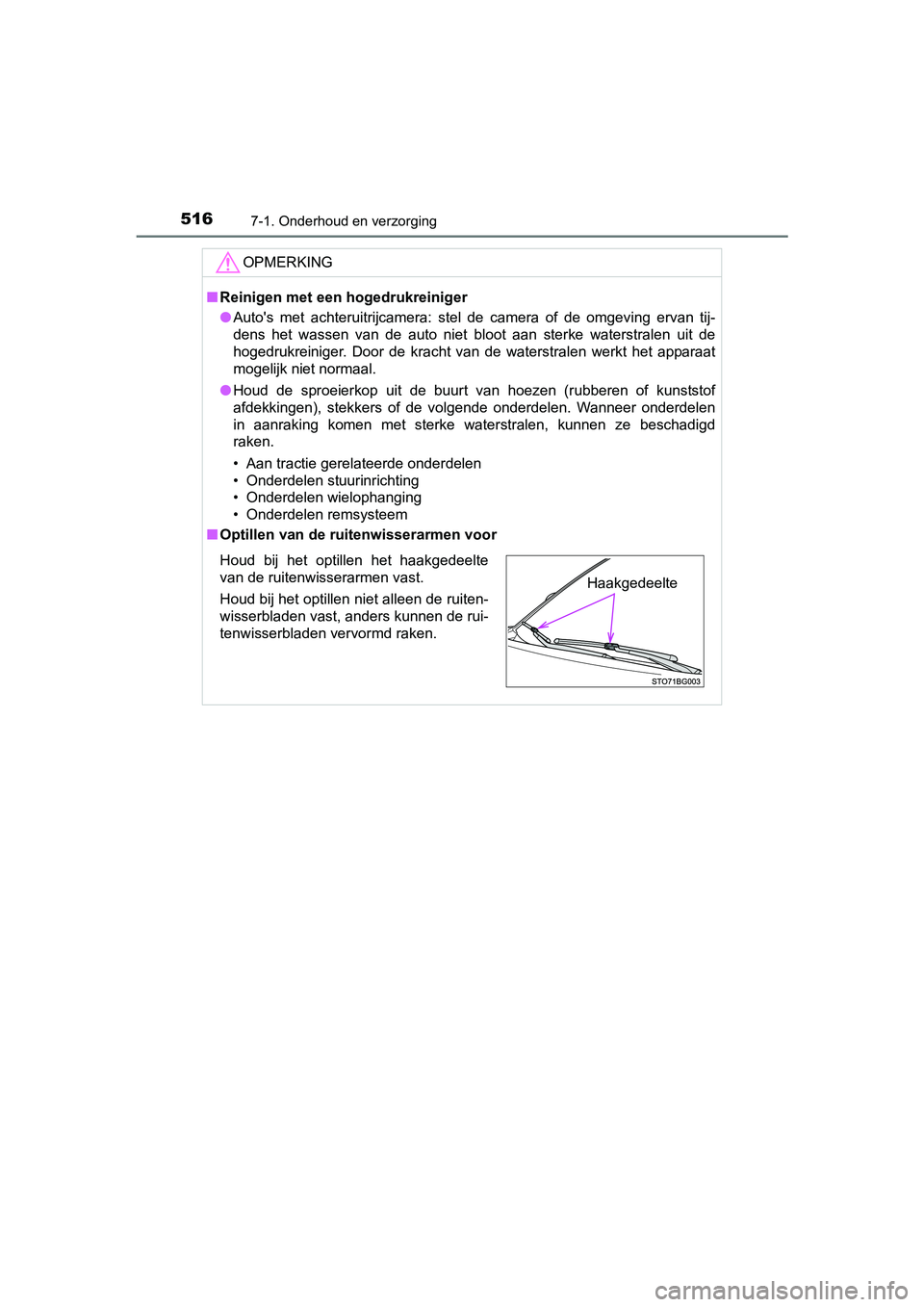

Page 516 of 712

5167-1. Onderhoud en verzorging
C-HR_HV_OM_Europe_OM10538E
OPMERKING
■Reinigen met een hogedrukreiniger
● Auto's met achteruitrijcamera: stel de camera of de omgeving er van tij-
dens het wassen van de auto niet bloot aan sterke waterstralen uit de
hogedrukreiniger. Door de kracht van de waterstralen werkt het apparaat
mogelijk niet normaal.
● Houd de sproeierkop uit de buurt van hoezen (rubberen of kunststof
afdekkingen), stekkers of de volgende onderdelen. Wanneer onderdelen
in aanraking komen met sterke waterstralen, kunnen ze beschadig d
raken.
• Aan tractie gerelateerde onderdelen
• Onderdelen stuurinrichting
• Onderdelen wielophanging
• Onderdelen remsysteem
■ Optillen van de ruitenwisserarmen voor
Houd bij het optillen het haakgedeelte
van de ruitenwisserarmen vast.
Houd bij het optillen niet alleen de ruiten-
wisserbladen vast, anders kunnen de rui-
tenwisserbladen vervormd raken.
Haakgedeelte
C-HR_HV_OM_Europe_OM10538E.b ook Page 516 Friday, September 9, 2016 12:21 PM

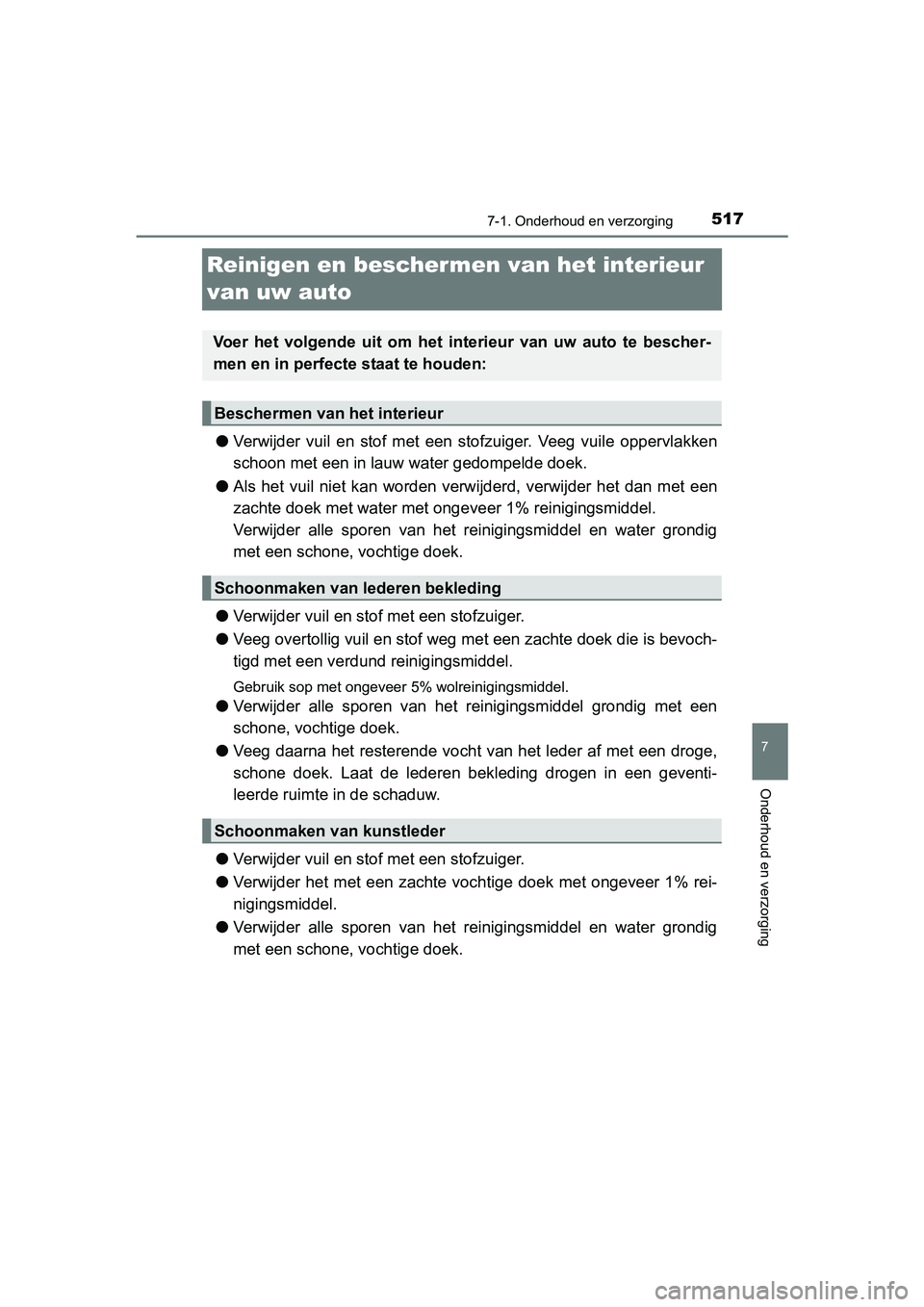

Page 517 of 712

5177-1. Onderhoud en verzorging
C-HR_HV_OM_Europe_OM10538E
7
Onderhoud en verzorging
Reinigen en beschermen van het interieur
van uw auto
● Verwijder vuil en stof met een stofzuiger. Veeg vuile oppervlak ken
schoon met een in lauw water gedompelde doek.
● Als het vuil niet kan worden verwijderd, verwijder het dan met een
zachte doek met water met onge veer 1% reinigingsmiddel.
Verwijder alle sporen van het reinigingsmiddel en water grondig
met een schone, vochtige doek.
● Verwijder vuil en stof met een stofzuiger.
● Veeg overtollig vuil en stof weg met een zachte doek die is bev och-
tigd met een verdund reinigingsmiddel.
Gebruik sop met ongeveer 5% wolreinigingsmiddel.
● Verwijder alle sporen van het reinigingsmiddel grondig met een
schone, vochtige doek.
● Veeg daarna het resterende vocht van het leder af met een droge ,
schone doek. Laat de lederen bekleding drogen in een geventi-
leerde ruimte in de schaduw.
● Verwijder vuil en stof met een stofzuiger.
● Verwijder het met een zachte voch tige doek met ongeveer 1% rei-
nigingsmiddel.
● Verwijder alle sporen van het reinigingsmiddel en water grondig
met een schone, vochtige doek.
Voer het volgende uit om het inte rieur van uw auto te bescher-
men en in perfec te staat te houden:
Beschermen van het interieur
Schoonmaken van lederen bekleding
Schoonmaken van kunstleder
C-HR_HV_OM_Europe_OM10538E.b ook Page 517 Friday, September 9, 2016 12:21 PM

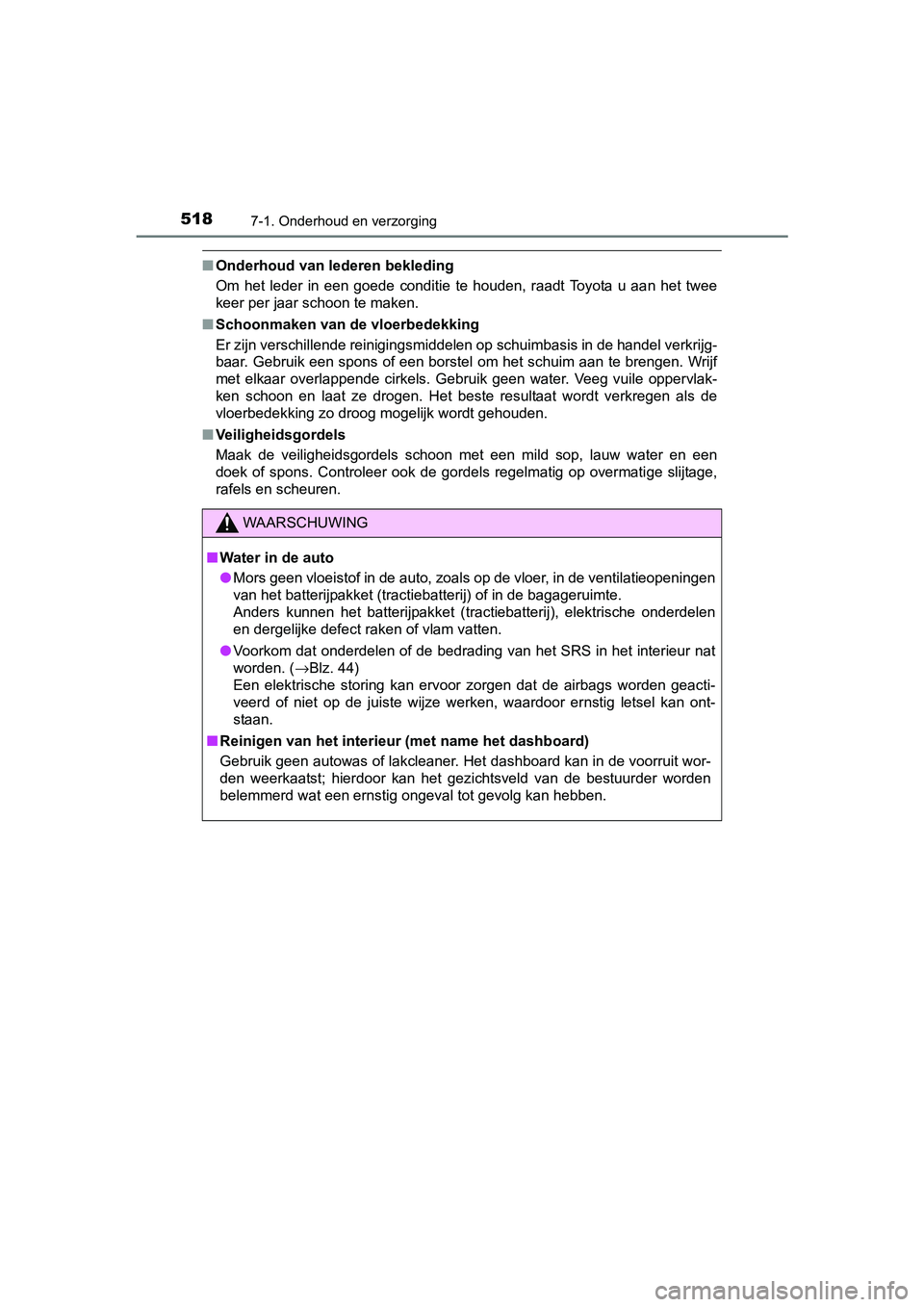

Page 518 of 712

5187-1. Onderhoud en verzorging
C-HR_HV_OM_Europe_OM10538E
■Onderhoud van lederen bekleding
Om het leder in een goede conditie te houden, raadt Toyota u aa n het twee
keer per jaar schoon te maken.
■ Schoonmaken van de vloerbedekking
Er zijn verschillende reinigingsmiddelen op schuimbasis in de handel verkrijg-
baar. Gebruik een spons of een borstel om het schuim aan te bre ngen. Wrijf
met elkaar overlappende cirkels. Gebruik geen water. Veeg vuile oppervlak-
ken schoon en laat ze drogen. Het beste resultaat wordt verkreg en als de
vloerbedekking zo droog mogelijk wordt gehouden.
■ Veiligheidsgordels
Maak de veiligheidsgordels schoon met een mild sop, lauw water en een
doek of spons. Controleer ook de gordels regelmatig op overmati ge slijtage,
rafels en scheuren.
WAARSCHUWING
■ Water in de auto
● Mors geen vloeistof in de auto, zoals op de vloer, in de ventilatieopeningen
van het batterijpakket (tractiebatterij) of in de bagageruimte.
Anders kunnen het batterijpakket (tractiebatterij), elektrische onderdelen
en dergelijke defect raken of vlam vatten.
● Voorkom dat onderdelen of de bedrading van het SRS in het interieur nat
worden. ( →Blz. 44)
Een elektrische storing kan er voor zorgen dat de airbags worden geacti-
veerd of niet op de juiste wijze werken, waardoor ernstig letse l kan ont-
staan.
■ Reinigen van het interieur (met name het dashboard)
Gebruik geen autowas of lakcleaner. Het dashboard kan in de voo rruit wor-
den weerkaatst; hierdoor kan het gezichtsveld van de bestuurder worden
belemmerd wat een ernstig ongeval tot gevolg kan hebben.
C-HR_HV_OM_Europe_OM10538E.b ook Page 518 Friday, September 9, 2016 12:21 PM

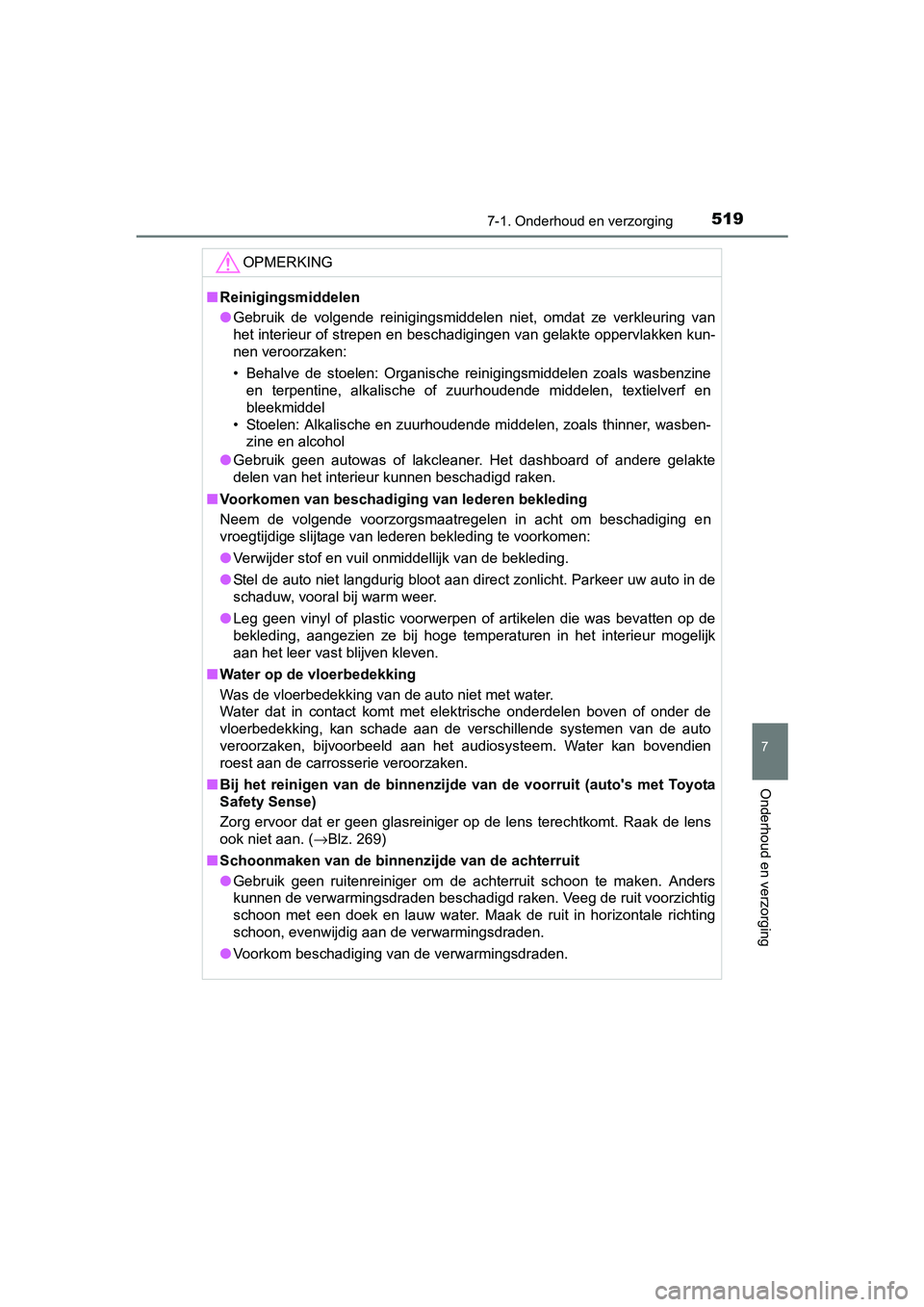

Page 519 of 712

5197-1. Onderhoud en verzorging
7
Onderhoud en verzorging
C-HR_HV_OM_Europe_OM10538E
OPMERKING
■Reinigingsmiddelen
● Gebruik de volgende reinigingsmiddelen niet, omdat ze verkleuring van
het interieur of strepen en beschadigingen van gelakte oppervla kken kun-
nen veroorzaken:
• Behalve de stoelen: Organische reinigingsmiddelen zoals wasben zine
en terpentine, alkalische of zuurhoudende middelen, textielverf en
bleekmiddel
• Stoelen: Alkalische en zuurhoudende middelen, zoals thinner, wasben- zine en alcohol
● Gebruik geen autowas of lakcleaner. Het dashboard of andere gel akte
delen van het interieur kunnen beschadigd raken.
■ Voorkomen van beschadigin g van lederen bekleding
Neem de volgende voorzorgsmaatregelen in acht om beschadiging e n
vroegtijdige slijtage van lederen bekleding te voorkomen:
● Verwijder stof en vuil onmiddellijk van de bekleding.
● Stel de auto niet langdurig bloot aan direct zonlicht. Parkeer uw auto in de
schaduw, vooral bij warm weer.
● Leg geen vinyl of plastic voorwerpen of artikelen die was bevat ten op de
bekleding, aangezien ze bij hoge temperaturen in het interieur mogelijk
aan het leer vast blijven kleven.
■ Water op de vloerbedekking
Was de vloerbedekking van de auto niet met water.
Water dat in contact komt met elektrische onderdelen boven of o nder de
vloerbedekking, kan schade aan de verschillende systemen van de auto
veroorzaken, bijvoorbeeld aan het audiosysteem. Water kan boven dien
roest aan de carrosserie veroorzaken.
■ Bij het reinigen van de binnenzijde van de voorruit (auto's met Toyota
Safety Sense)
Zorg ervoor dat er geen glasreiniger op de lens terechtkomt. Ra ak de lens
ook niet aan. ( →Blz. 269)
■ Schoonmaken van de binnenzijde van de achterruit
● Gebruik geen ruitenreiniger om de achterruit schoon te maken. A nders
kunnen de verwarmingsdraden beschadigd raken. Veeg de ruit voor zichtig
schoon met een doek en lauw water. Maak de ruit in horizontale richting
schoon, evenwijdig aan de verwarmingsdraden.
● Voorkom beschadiging van de verwarmingsdraden.
C-HR_HV_OM_Europe_OM10538E.b ook Page 519 Friday, September 9, 2016 12:21 PM

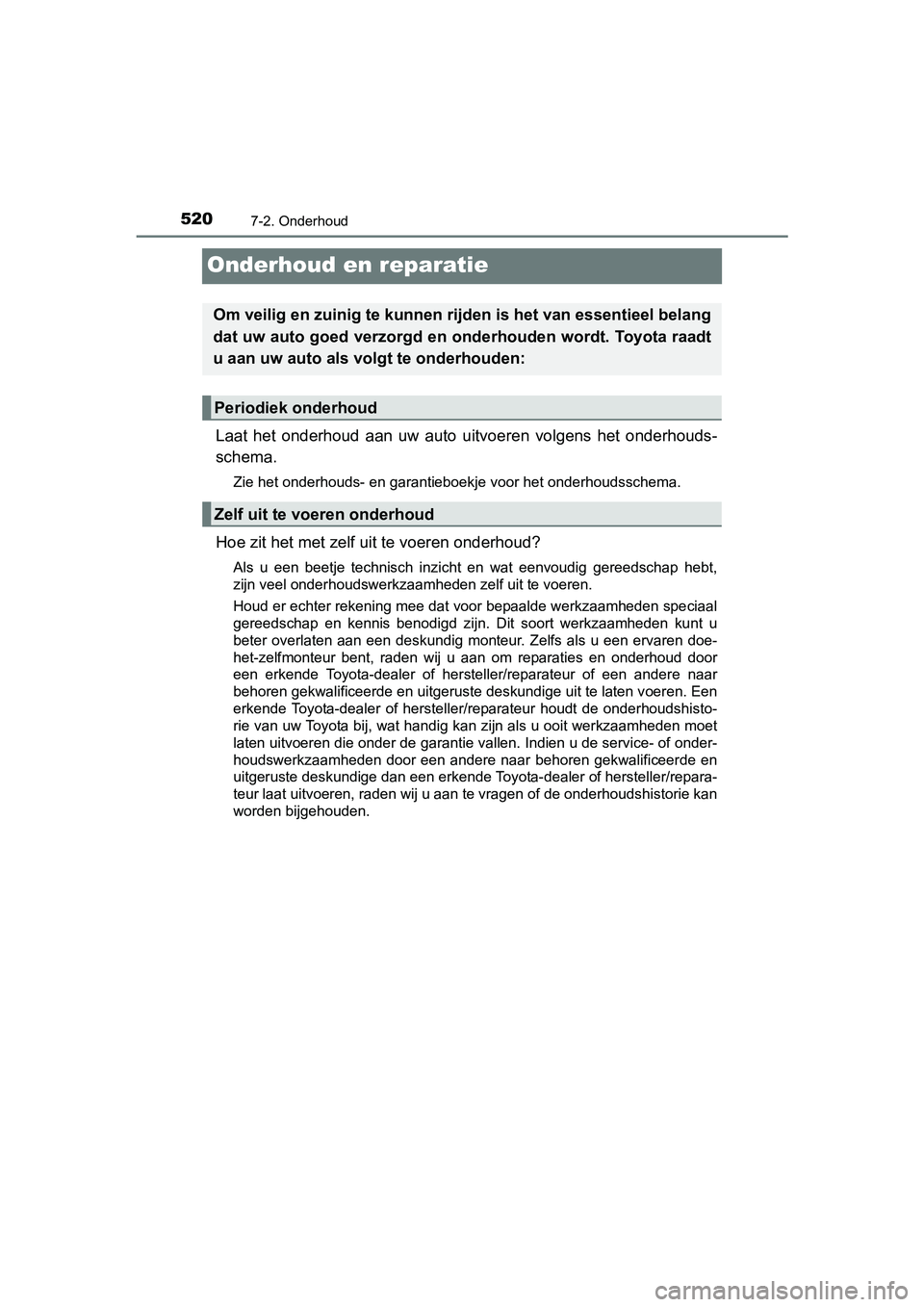

Page 520 of 712

5207-2. Onderhoud
C-HR_HV_OM_Europe_OM10538E
Onderhoud en reparatie
Laat het onderhoud aan uw auto uitvoeren volgens het onderhouds-
schema.
Zie het onderhouds- en garantieboekje voor het onderhoudsschema .
Hoe zit het met zelf uit te voeren onderhoud?
Als u een beetje technisch inzicht en wat eenvoudig gereedschap hebt,
zijn veel onderhoudswerkzaamheden zelf uit te voeren.
Houd er echter rekening mee dat voor bepaalde werkzaamheden spe ciaal
gereedschap en kennis benodigd zijn. Dit soort werkzaamheden ku nt u
beter overlaten aan een deskundig monteur. Zelfs als u een erva ren doe-
het-zelfmonteur bent, raden wij u aan om reparaties en onderhoud door
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar
behoren gekwalificeerde en uitgeruste deskundige uit te laten v oeren. Een
erkende Toyota-dealer of hersteller/reparateur houdt de onderhoudshisto-
rie van uw Toyota bij, wat handig kan zijn als u ooit werkzaamh eden moet
laten uitvoeren die onder de garantie vallen. Indien u de servi ce- of onder-
houdswerkzaamheden door een andere naar behoren gekwalificeerde en
uitgeruste deskundige dan een erkende Toyota-dealer of hersteller/repara-
teur laat uitvoeren, raden wij u aan te vragen of de onderhouds historie kan
worden bijgehouden.
Om veilig en zuinig te kunnen rijden is het van essentieel bela ng
dat uw auto goed verzorgd en onderhouden wordt. Toyota raadt
u aan uw auto als volgt te onderhouden:
Periodiek onderhoud
Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10538E.b ook Page 520 Friday, September 9, 2016 12:21 PM
