TOYOTA C_HR HYBRID 2017 Instruksjoner for bruk (in Norwegian)

1001-4. Tyverisikringssystem
C-HR_HV_OM_Europe_OM10538NOl
Bilen befinner seg i en vaskehall (automatisk eller høytrykk).
l Bilen blir utsatt for støt, som hagl, lynnedslag eller andre gjentatte støt eller
vibrasjoner.
l
Ustabile gjenstander i bilen, for eksem-
pel hengende gjenstander som henger i
støttehåndtakene.
l Bilen er parkert på et sted med meget
kraftige vibrasjoner eller mye støy, for
eksempel en garasje.
l Is eller snø fjernes fra bilen slik at den
utsettes for gjentatte støt og vibrasjoner.
OM10538NO.book Page 100 Tuesday, February 28, 2017 5:33 PM

1011-4. Tyverisikringssystem
1
Sikkerhet
C-HR_HV_OM_Europe_OM10538NOOBS
n
For å sikre at innbruddssensoren fungerer korrekt
l Montering av annet tilbehør enn originale Toyota-deler eller oppbevaring
av gjenstander mellom førersetet og passasjersetet foran kan redusere
registreringsevnen.
lUnngå å ta på eller dekke til følerne, da
dette kan føre til at følerfunksjonen for-
styrres.
l Ikke spray luftfriskere eller andre pro-
dukter direkte på følerhullene.
OM10538NO.book Page 101 Tuesday, February 28, 2017 5:33 PM

1021-4. Tyverisikringssystem
C-HR_HV_OM_Europe_OM10538NO

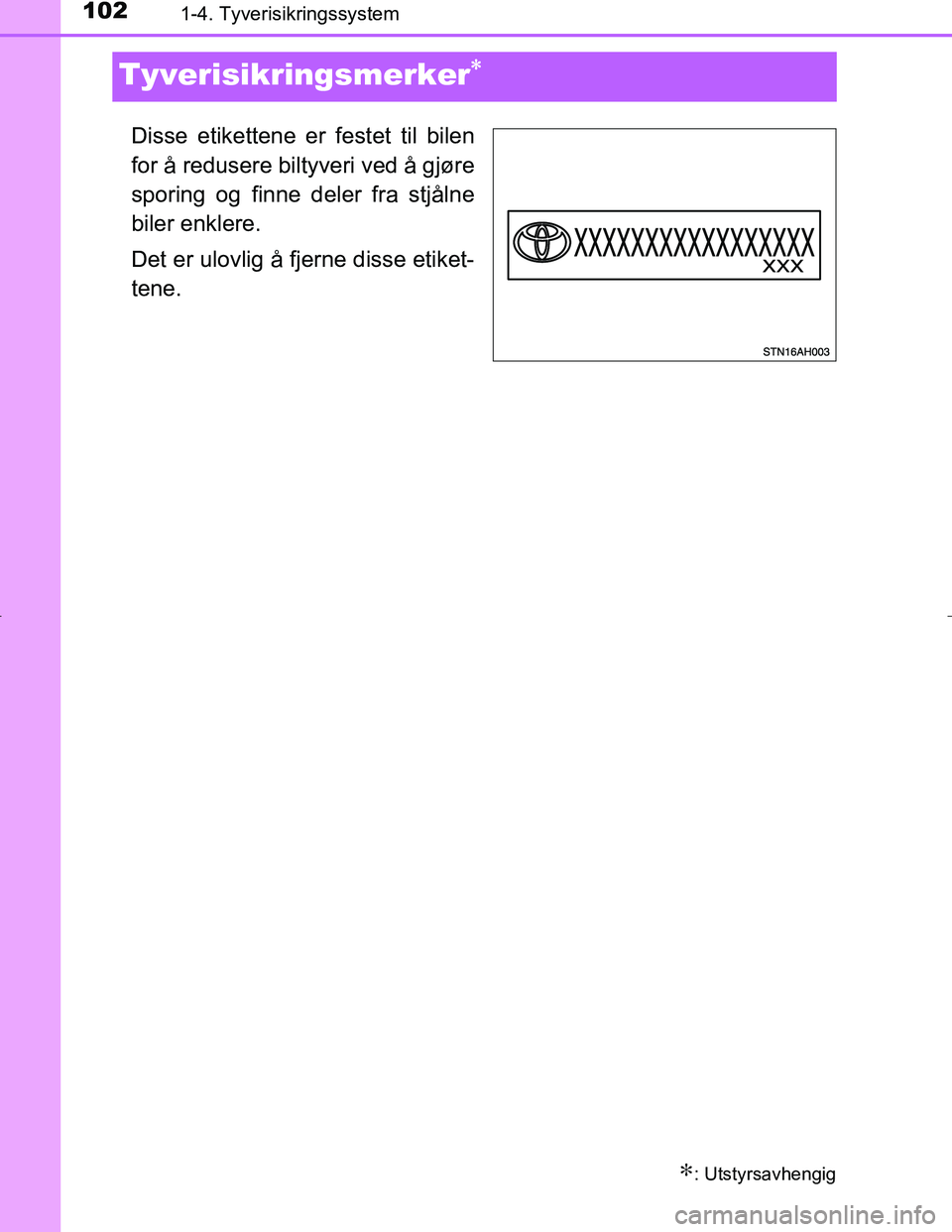

Tyverisikringsmerker∗
Disse etikettene er festet til bilen
for å redusere biltyveri ved å gjøre
sporing og finne deler fra stjålne
biler enklere.
Det er ulovlig å fj erne disse etiket-
tene.
∗: Utstyrsavhengig
OM10538NO.book Page 102 Tuesday, February 28, 2017 5:33 PM

103
2Instrumentpanel
C-HR_HV_OM_Europe_OM10538NO2. Instrumentpanel
Indikatorer og varsellamper .................... 104
Instrumenter og målere...... 113
Multiinformasjons- display ............................. 117
Skjerm for energimonitor/forbruk ...... 126
OM10538NO.book Page 103 Tuesday, February 28, 2017 5:33 PM

1042. Instrumentpanel
C-HR_HV_OM_Europe_OM10538NO

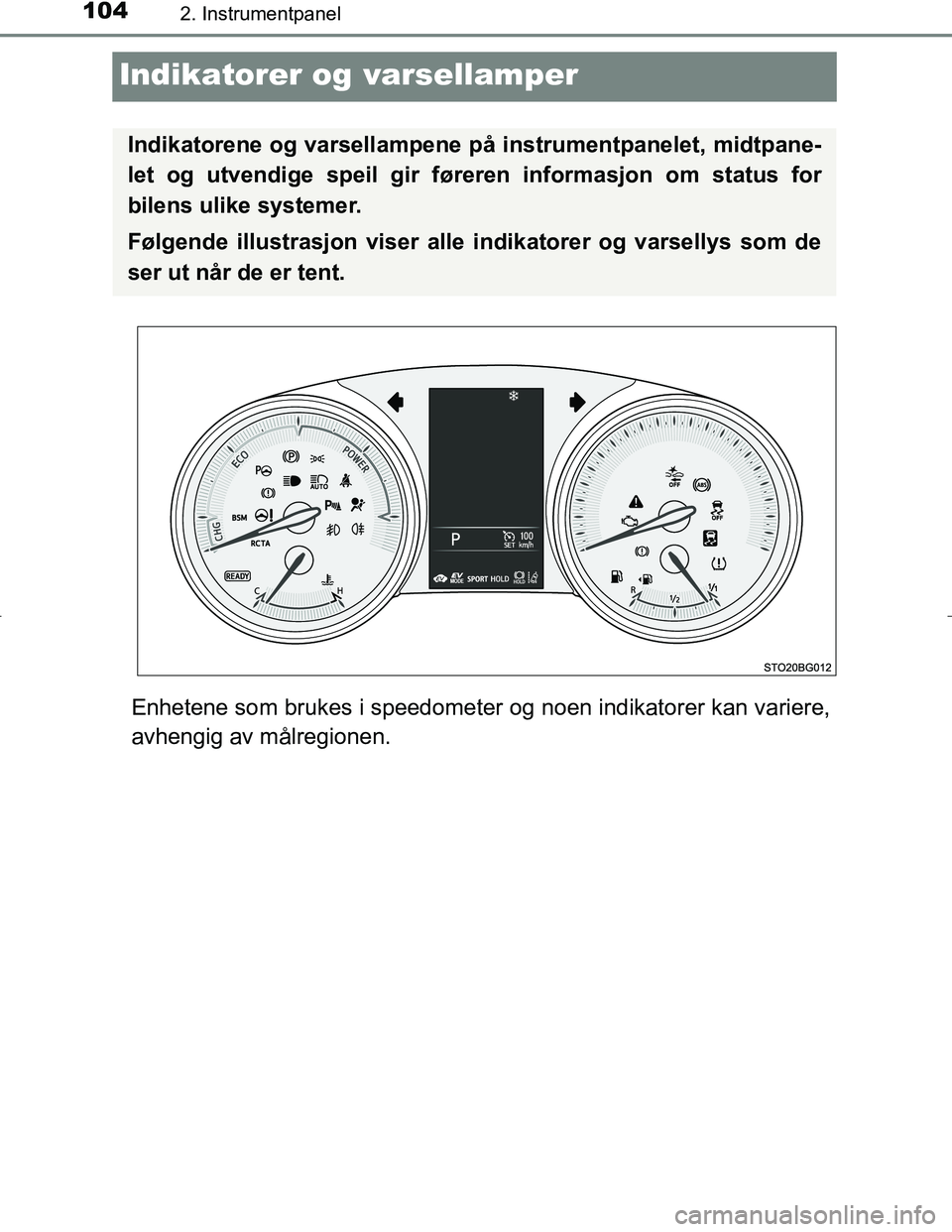

Indikatorer og varsellamper
Enhetene som brukes i speedometer og noen indikatorer kan variere,
avhengig av målregionen.
Indikatorene og varsellampene på instrumentpanelet, midtpane-
let og utvendige speil gir føreren informasjon om status for
bilens ulike systemer.
Følgende illustrasjon viser alle indikatorer og varsellys som de
ser ut når de er tent.
OM10538NO.book Page 104 Tuesday, February 28, 2017 5:33 PM

1052. Instrumentpanel
2
Instrumentpanel
C-HR_HV_OM_Europe_OM10538NO

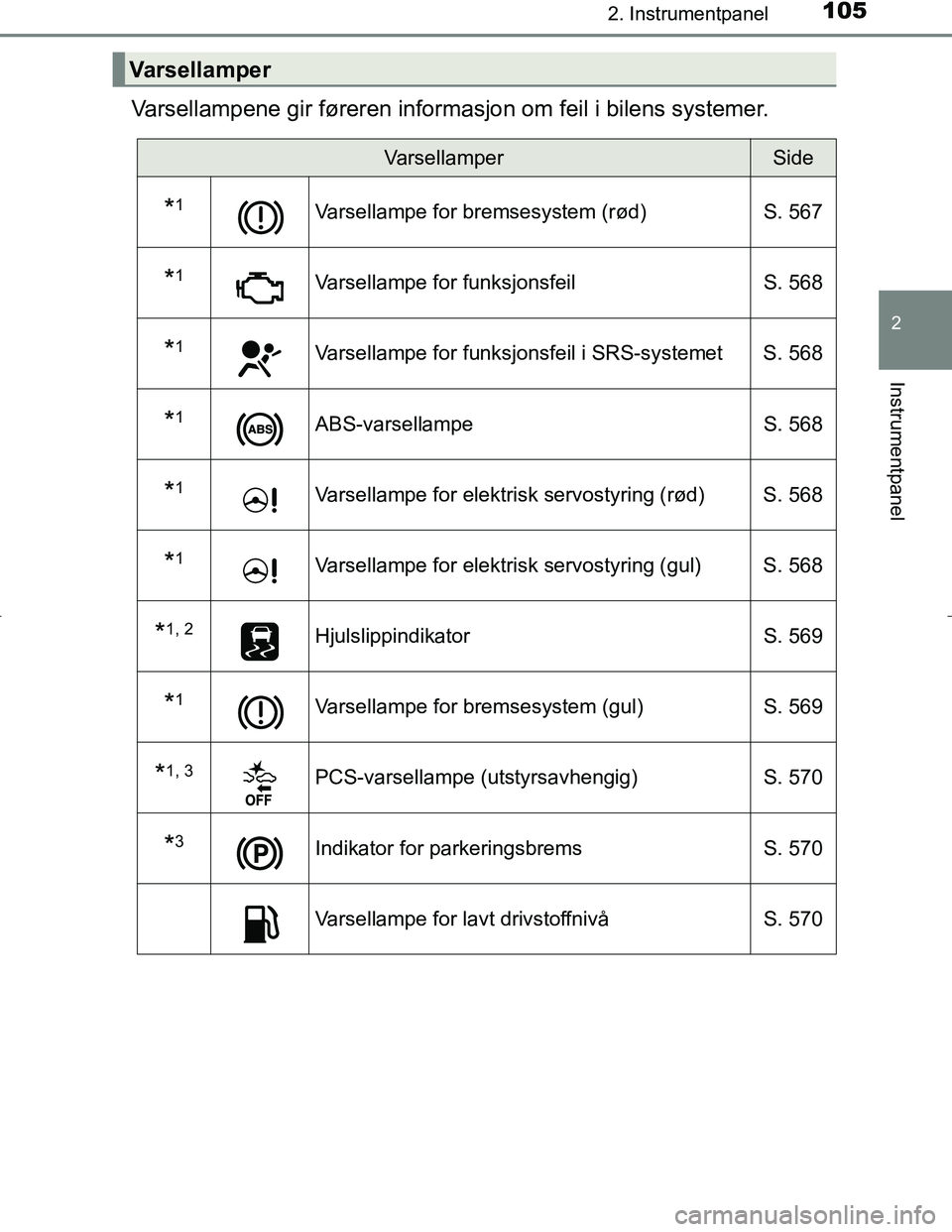

Varsellampene gir føreren informasjon om feil i bilens systemer.
Varsellamper
VarsellamperSide
*1Varsellampe for bremsesystem (rød)S. 567
*1Varsellampe for funksjonsfeil S. 568
*1Varsellampe for funksjonsfeil i SRS-systemet S. 568
*1ABS-varsellampeS. 568
*1Varsellampe for elektrisk servostyring (rød) S. 568
*1Varsellampe for elektrisk servostyring (gul) S. 568
*1, 2HjulslippindikatorS. 569
*1Varsellampe for bremsesystem (gul)S. 569
*1, 3PCS-varsellampe (utstyrsavhengig) S. 570
*3Indikator for parkeringsbremsS. 570
Varsellampe for lavt drivstoffnivåS. 570
OM10538NO.book Page 105 Tuesday, February 28, 2017 5:33 PM

1062. Instrumentpanel
C-HR_HV_OM_Europe_OM10538NO
*1: Disse lampene tennes når tenningsbryteren settes i ON-modus, for å viseat en systemkontroll utføres. De slukkes når hybridsystemet startes, eller
etter noen få sekunder. Hvis en lampe ikke tennes eller ikke slukkes, kan
det være en funksjonsfeil i et system. Få bilen kontrollert av en autorisert
Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig
verksted.
*2: Lampen tennes for å indikere funksjonsfeil.
*3: Lampen blinker for å indikere en feil.

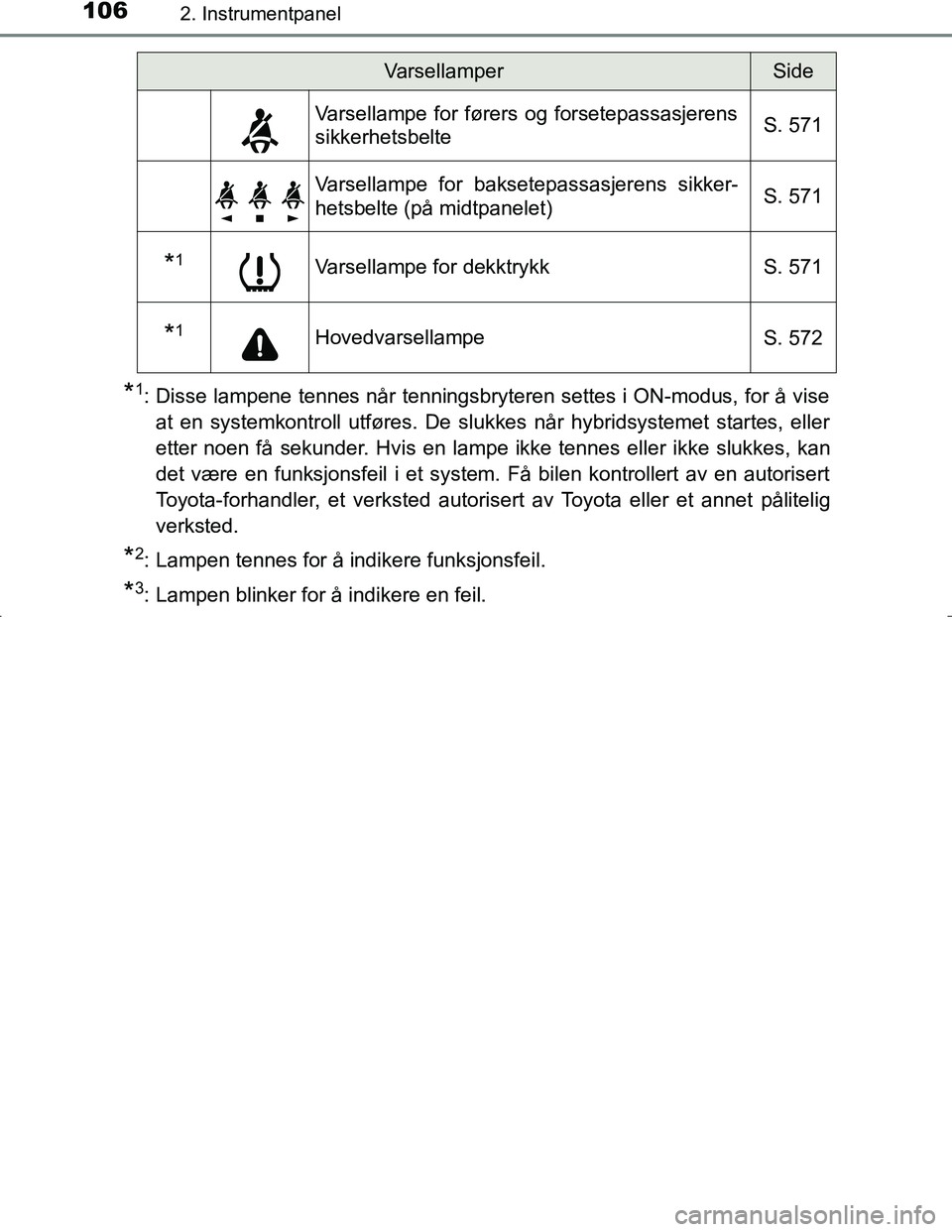

Varsellampe for førers og forsetepassasjerens
sikkerhetsbelte S. 571
Varsellampe for baksetepassasjerens sikker-
hetsbelte (på midtpanelet)S. 571
*1Varsellampe for dekktrykk
S. 571
*1Hovedvarsellampe
S. 572
VarsellamperSide
OM10538NO.book Page 106 Tuesday, February 28, 2017 5:33 PM

1072. Instrumentpanel
2
Instrumentpanel
C-HR_HV_OM_Europe_OM10538NO

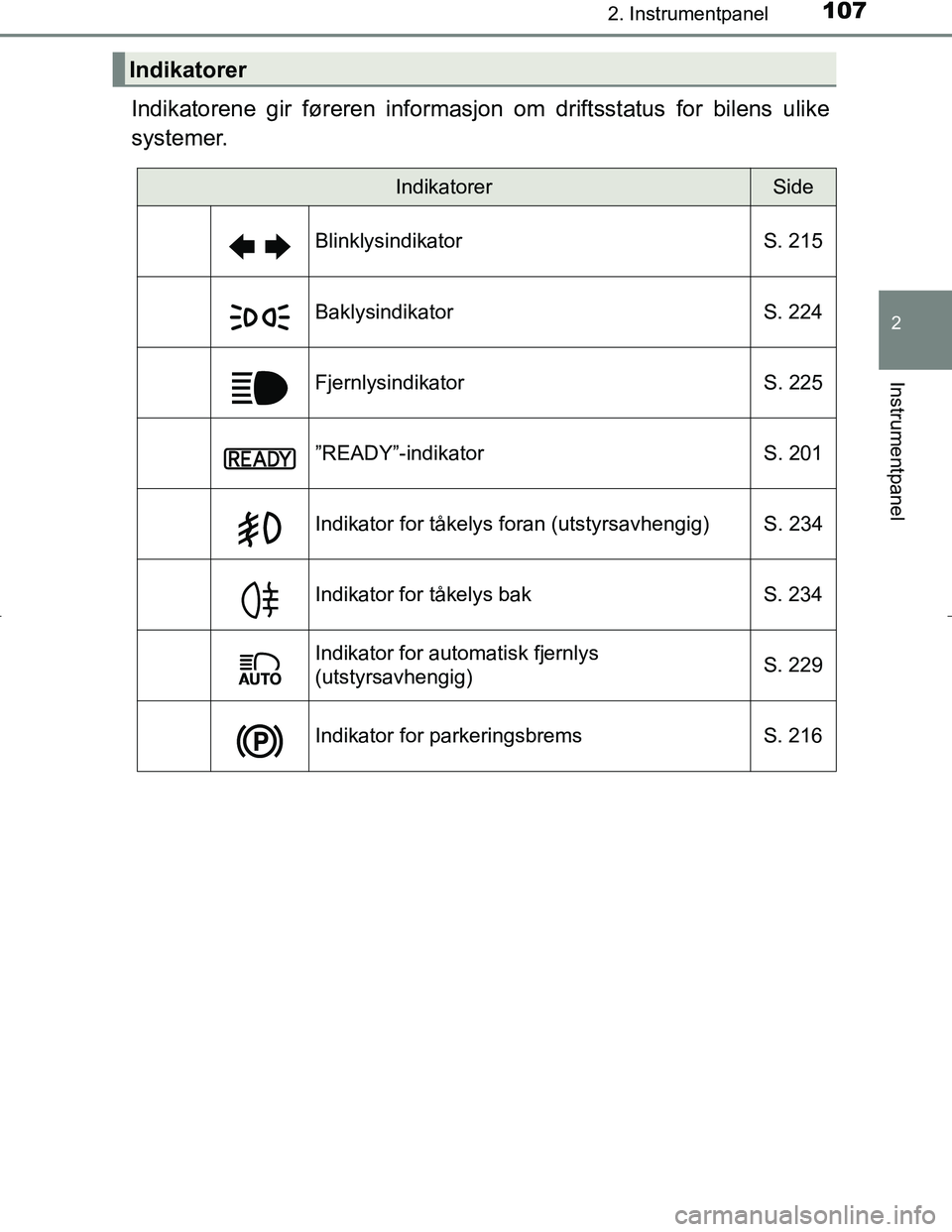

Indikatorene gir føreren informasjon om driftsstatus for bilens ulike
systemer.
Indikatorer
IndikatorerSide
Blinklysindikator S. 215
Baklysindikator S. 224
FjernlysindikatorS. 225
”READY”-indikator S. 201
Indikator for tåkelys foran (utstyrsavhengig) S. 234
Indikator for tåkelys bak S. 234
Indikator for automatisk fjernlys
(utstyrsavhengig)S. 229
Indikator for parkeringsbrems
S. 216
OM10538NO.book Page 107 Tuesday, February 28, 2017 5:33 PM

1082. Instrumentpanel
C-HR_HV_OM_Europe_OM10538NO
*1: Disse lampene tennes når tenningsbryteren settes i ON-modus, for å viseat en systemkontroll utføres. De slukkes når hybridsystemet startes, eller
etter noen få sekunder. Hvis en lampe ikke tennes eller ikke slukkes, kan
det være en funksjonsfeil i et system. Få bilen kontrollert av en autorisert
Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig
verksted.

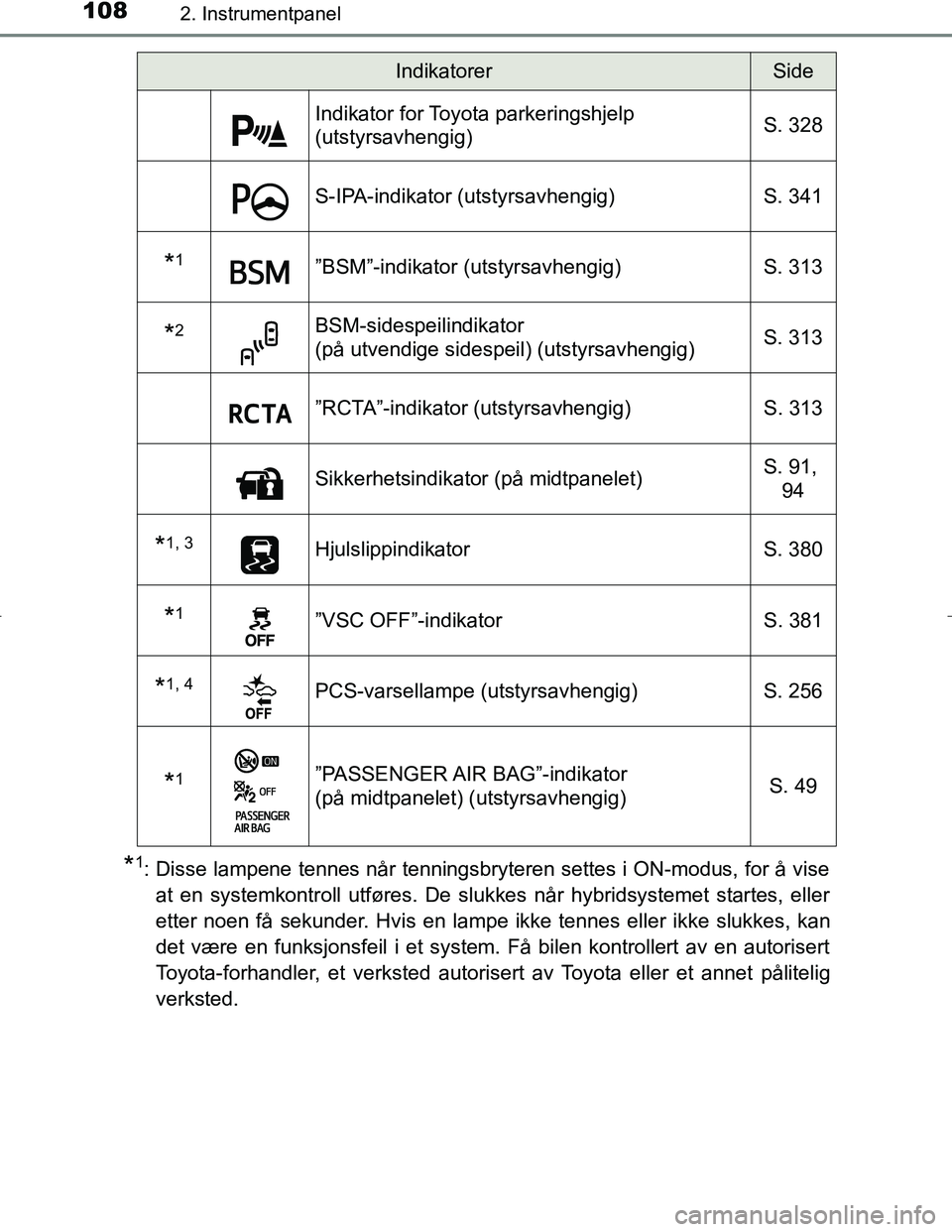

Indikator for Toyota parkeringshjelp
(utstyrsavhengig) S. 328
S-IPA-indikator (utstyrsavhengig)
S. 341
*1”BSM”-indikator (utstyrsavhengig)S. 313
*2BSM-sidespeilindikator
(på utvendige sidespeil) (utstyrsavhengig)S. 313
”RCTA”-indikator (utstyrsavhengig)
S. 313
Sikkerhetsindikator (på midtpanelet)S. 91,
94
*1, 3Hjulslippindikator S. 380
*1”VSC OFF”-indikator S. 381
*1, 4PCS-varsellampe (utstyrsavhengig)S. 256
*1”PASSENGER AIR BAG”-indikator
(på midtpanelet) (utstyrsavhengig) S. 49
IndikatorerSide
OM10538NO.book Page 108 Tuesday, February 28, 2017 5:33 PM

1092. Instrumentpanel
2
Instrumentpanel
C-HR_HV_OM_Europe_OM10538NO
*2: Sidespeilindikatorene for blindsoneovervåkning lyser opp i disse tilfellenefor å bekrefte at de fungerer:
• Når tenningsbryteren settes i ON-modus, aktiveres blindsonedetektoren
i skjermbildet i multiinformasjonsdisplayet.
• Når blindsonedetektoren er aktivert i skjermbildet i multiinforma- sjonsdisplayet, settes tenningsbryteren i ON-modus.
Hvis systemet fungerer, vil sidespeilindikatorene for blindsoneovervåking
slås av etter noen få sekunder.
Hvis sidespeilindikatorene for blindsonedetektoren ikke lyser eller ikke slår
seg av, kan det være feil på systemet.
Få bilen kontrollert av en autorisert Toyota-forhandler, et verksted autori-
sert av Toyota eller et annet pålitelig verksted hvis dette skjer.
*3: Indikatorlampen blinker for å vise at systemet er i drift.
*4: Lampen tennes når systemet er slått av.
OM10538NO.book Page 109 Tuesday, February 28, 2017 5:33 PM
