TOYOTA C_HR HYBRID 2017 Instruksjoner for bruk (in Norwegian)

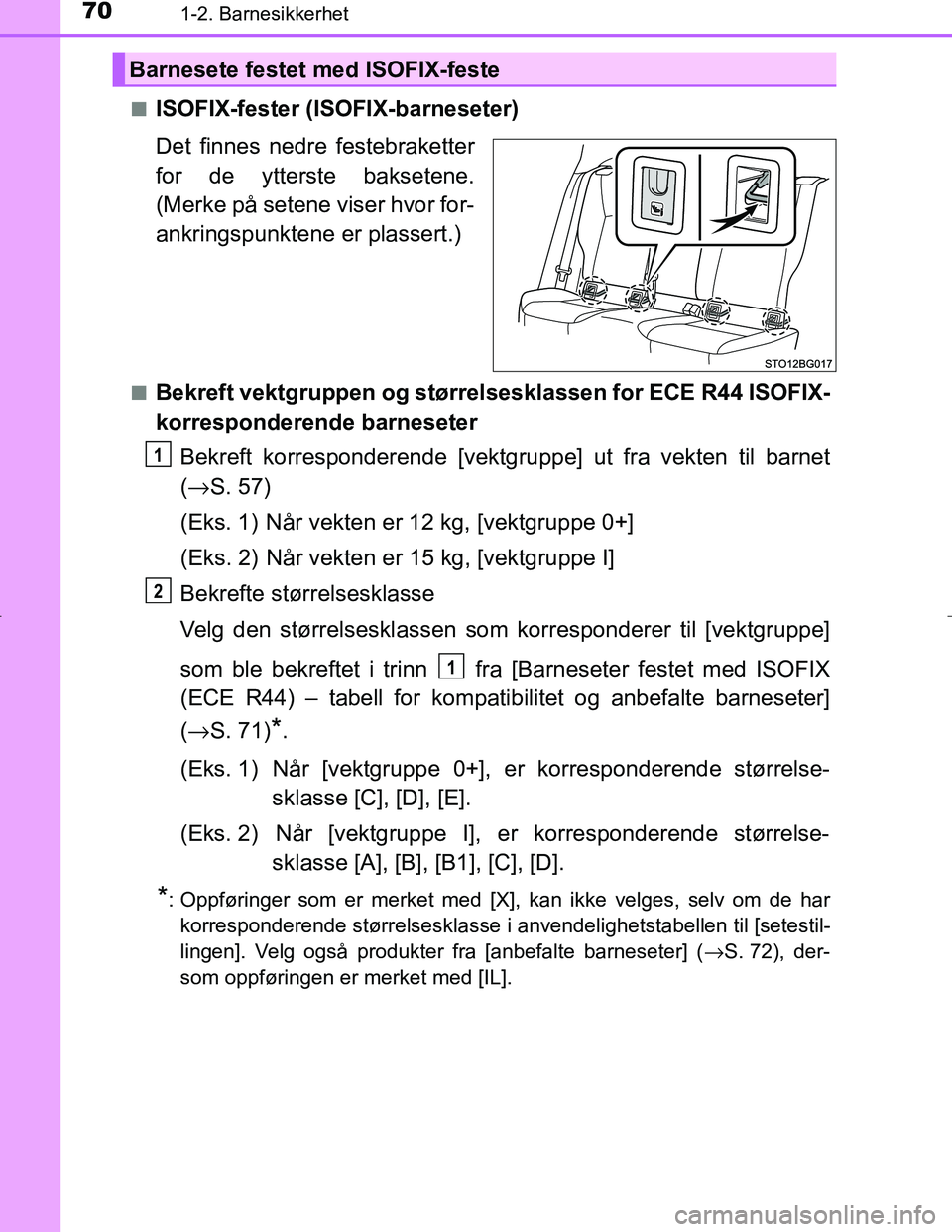

701-2. Barnesikkerhet
C-HR_HV_OM_Europe_OM10538NOn
ISOFIX-fester (ISOFIX-barneseter)
Det finnes nedre festebraketter
for de ytterste baksetene.
(Merke på setene viser hvor for-
ankringspunktene er plassert.)
nBekreft vektgruppen og størrelsesklassen for ECE R44 ISOFIX-
korresponderende barneseter
Bekreft korresponderende [vektgru ppe] ut fra vekten til barnet
( → S. 57)
(Eks. 1) Når vekten er 12 kg, [vektgruppe 0+]
(Eks. 2) Når vekten er 15 kg, [vektgruppe I]
Bekrefte størrelsesklasse
Velg den størrelseskl assen som korresponderer til [vektgruppe]
som ble bekreftet i trinn fra [Barneseter festet med ISOFIX
(ECE R44) – tabell for kompatibilitet og anbefalte barneseter]
( → S. 71)
*.
(Eks. 1) Når [vektgruppe 0+], er korresponderende størrelse-
sklasse [C], [D], [E].
(Eks. 2) Når [vektgruppe I], er korresponderende størrelse- sklasse [A], [B], [B1], [C], [D].
*: Oppføringer som er merket med [X], kan ikke velges, selv om de harkorresponderende størrelsesklasse i anvendelighetstabellen til [setestil-
lingen]. Velg også produkter fra [anbefalte barneseter] ( →S. 72), der-
som oppføringen er merket med [IL].
Barnesete festet med ISOFIX-feste
1
2
1
OM10538NO.book Page 70 Tuesday, February 28, 2017 5:33 PM

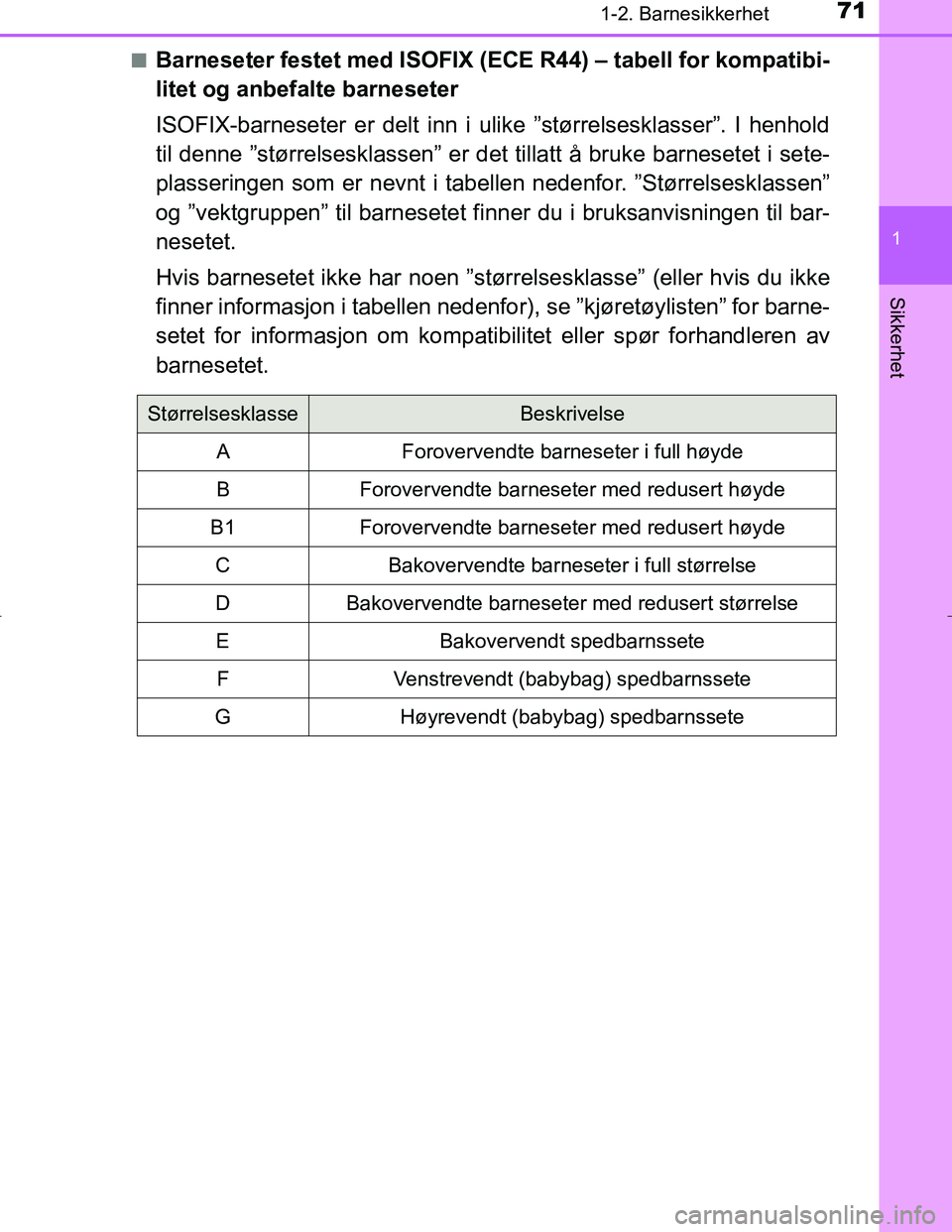

711-2. Barnesikkerhet
1
Sikkerhet
C-HR_HV_OM_Europe_OM10538NOn
Barneseter festet med ISOFIX (ECE R44) – tabell for kompatibi-
litet og anbefalte barneseter
ISOFIX-barneseter er delt inn i
ulike ”størrelsesklasser”. I henhold
til denne ”størrelsesklassen” er det tillatt å bruke barnesetet i sete-
plasseringen som er nevnt i tabe llen nedenfor. ”Størrelsesklassen”
og ”vektgruppen” til barnesetet finner du i bruksanvisningen til bar-
nesetet.
Hvis barnesetet ikke har noen ”størrelsesklasse” (eller hvis du ikke
finner informasjon i tabellen nedenfor), se ”kjøretøylisten” for barne-
setet for informasjon om kompatib ilitet eller spør forhandleren av
barnesetet.
StørrelsesklasseBeskrivelse
A Forovervendte barneseter i full høyde
B Forovervendte barneseter med redusert høyde
B1 Forovervendte barneseter med redusert høyde
C Bakovervendte barneseter i full størrelse
D Bakovervendte barneseter med redusert størrelse
E Bakovervendt spedbarnssete
F Venstrevendt (babybag) spedbarnssete
G Høyrevendt (babybag) spedbarnssete
OM10538NO.book Page 71 Tuesday, February 28, 2017 5:33 PM

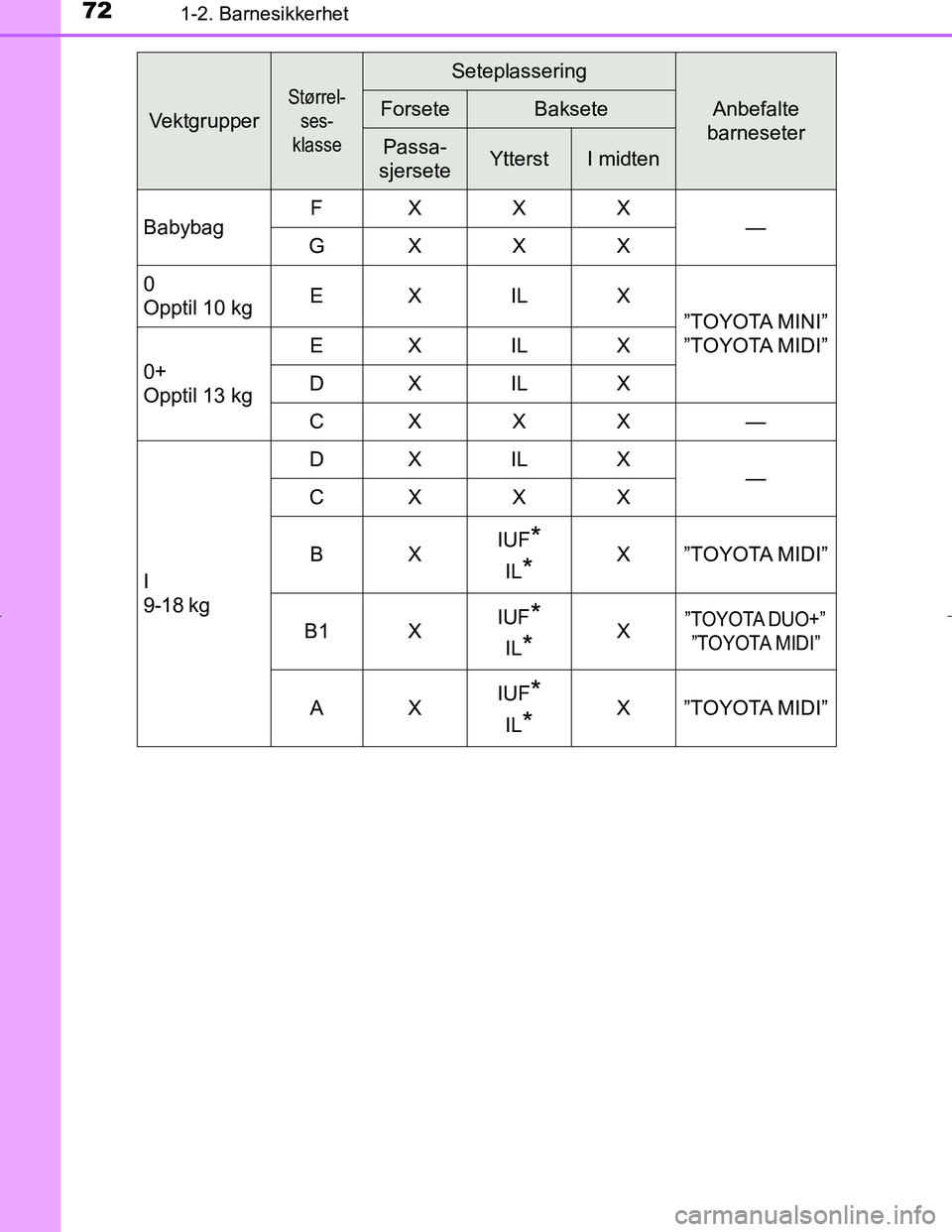

721-2. Barnesikkerhet
C-HR_HV_OM_Europe_OM10538NO
Vektgrupper
Størrel-ses-
klasse
Seteplassering
Anbefalte
barneseterForseteBaksete
Passa-
sjerseteYtterstI midten
Babybag FXXX
—
GXXX
0
Opptil 10 kg E X IL X
”TOYOTA MINI”
”TOYOTA MIDI”
0+
Opptil 13 kg E X IL X
D X IL X
CXXX —
I
9-18 kg D X IL X
—
CXXX
BX IUF
*
IL*X ”TOYOTA MIDI”
B1 X IUF
*
IL*X”TOYOTA DUO+”
”TOYOTA MIDI”
AX IUF*
IL*X ”TOYOTA MIDI”
OM10538NO.book Page 72 Tuesday, February 28, 2017 5:33 PM

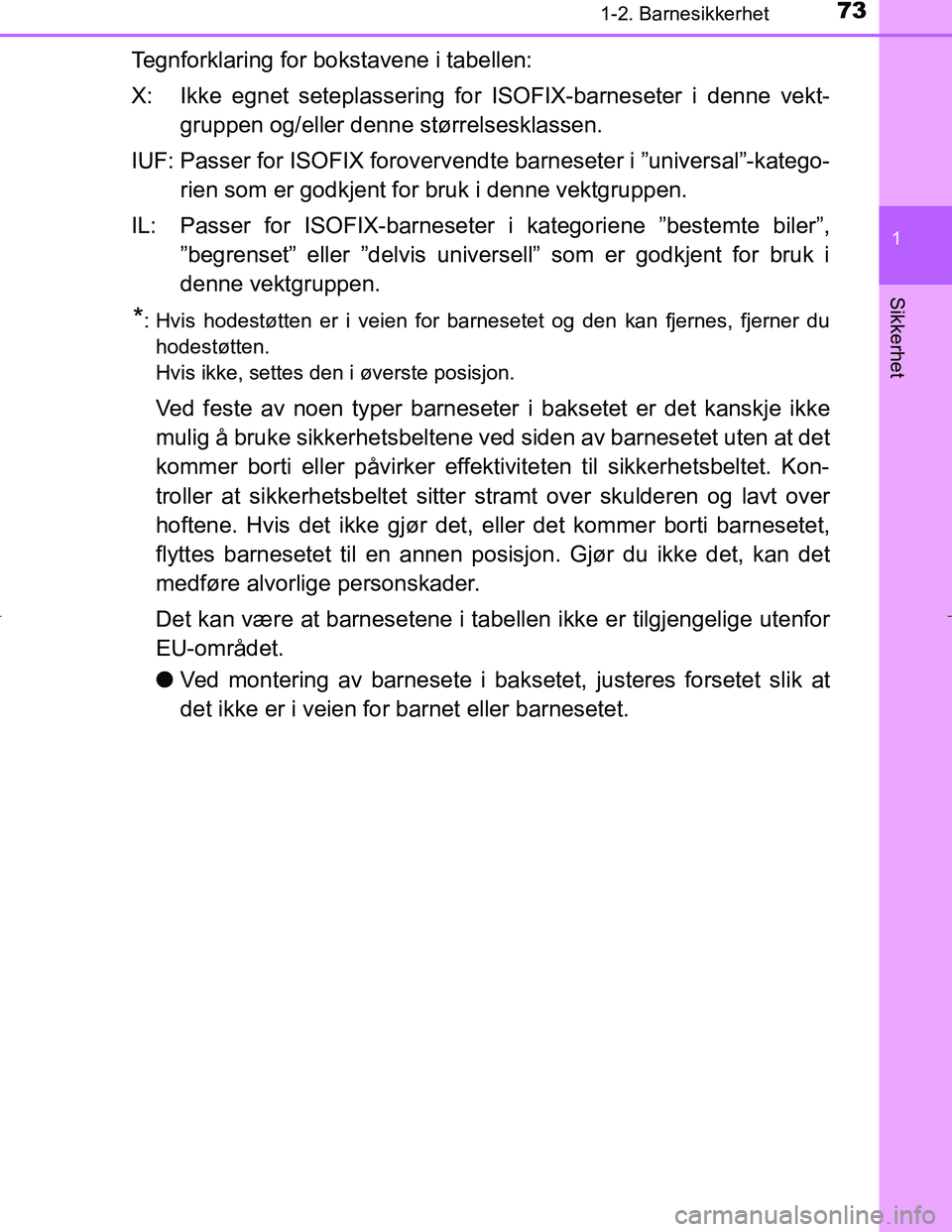

731-2. Barnesikkerhet
1
Sikkerhet
C-HR_HV_OM_Europe_OM10538NO
Tegnforklaring for bokstavene i tabellen:
X: Ikke egnet seteplassering for ISOFIX-barneseter i denne vekt-gruppen og/eller denne størrelsesklassen.
IUF: Passer for ISOFIX forovervendte barneseter i ”universal”-katego- rien som er godkjent for bruk i denne vektgruppen.
IL: Passer for ISOFIX-barneseter i kategoriene ”bestemte biler”, ”begrenset” eller ”delvis universell” som er godkjent for bruk i
denne vektgruppen.
*: Hvis hodestøtten er i veien for bar nesetet og den kan fjernes, fjerner du
hodestøtten.
Hvis ikke, settes den i øverste posisjon.
Ved feste av noen typer barneseter i baksetet er det kanskje ikke
mulig å bruke sikkerhetsbeltene ved siden av barnesetet uten at det
kommer borti eller påvirker effektiviteten til sikkerhetsbeltet. Kon-
troller at sikkerhetsbeltet sitter stramt over skulderen og lavt over
hoftene. Hvis det ikke gjør det, eller det kommer borti barnesetet,
flyttes barnesetet til en annen posisjon. Gjør du ikke det, kan det
medføre alvorlige personskader.
Det kan være at barnesetene i tabellen ikke er tilgjengelige utenfor
EU-området.
l Ved montering av barnesete i bakset et, justeres forsetet slik at
det ikke er i veien for barnet eller barnesetet.
OM10538NO.book Page 73 Tuesday, February 28, 2017 5:33 PM

741-2. Barnesikkerhet
C-HR_HV_OM_Europe_OM10538NOn
i-Size-barneseter festes med ISOFIX (ECE R129) –
kompatibilitetstabell
Hvis barnesetet er i ”i-Size”-kate gorien, kan du montere det i posi-
sjonene som er nevnt for i-U i tabellen nedenfor.
Barnesetekategorien finner du i bruksanvisningen til barnesetet.
Tegnforklaring for bokstavene i tabellen:
X: Ikke egnet for bruk med i-Size-barneseter.
i-U: Egnet for i-Size ”universelle” forovervendte og bakovervendte barneseter.
*: Hvis hodestøtten er i veien for bar nesetet og den kan fjernes, fjerner du
hodestøtten.
Hvis ikke, settes den i øverste posisjon.
Ved feste av noen typer barneseter i baksetet er det kanskje ikke
mulig å bruke sikkerhetsbeltene ved siden av barnesetet uten at det
kommer borti eller påvirker effektiviteten til sikkerhetsbeltet. Kon-
troller at sikkerhetsbeltet sitter stramt over skulderen og lavt over
hoftene. Hvis det ikke gjør det, eller det kommer borti barnesetet,
flyttes barnesetet til en annen posisjon. Gjør du ikke det, kan det
medføre alvorlige personskader.
l Ved montering av barnesete i bakset et, justeres forsetet slik at
det ikke er i veien for barnet eller barnesetet.
Seteplassering
ForseteBaksete
PassasjerseteYtterstI midten
i-Size
barneseterXi-U*X
OM10538NO.book Page 74 Tuesday, February 28, 2017 5:33 PM

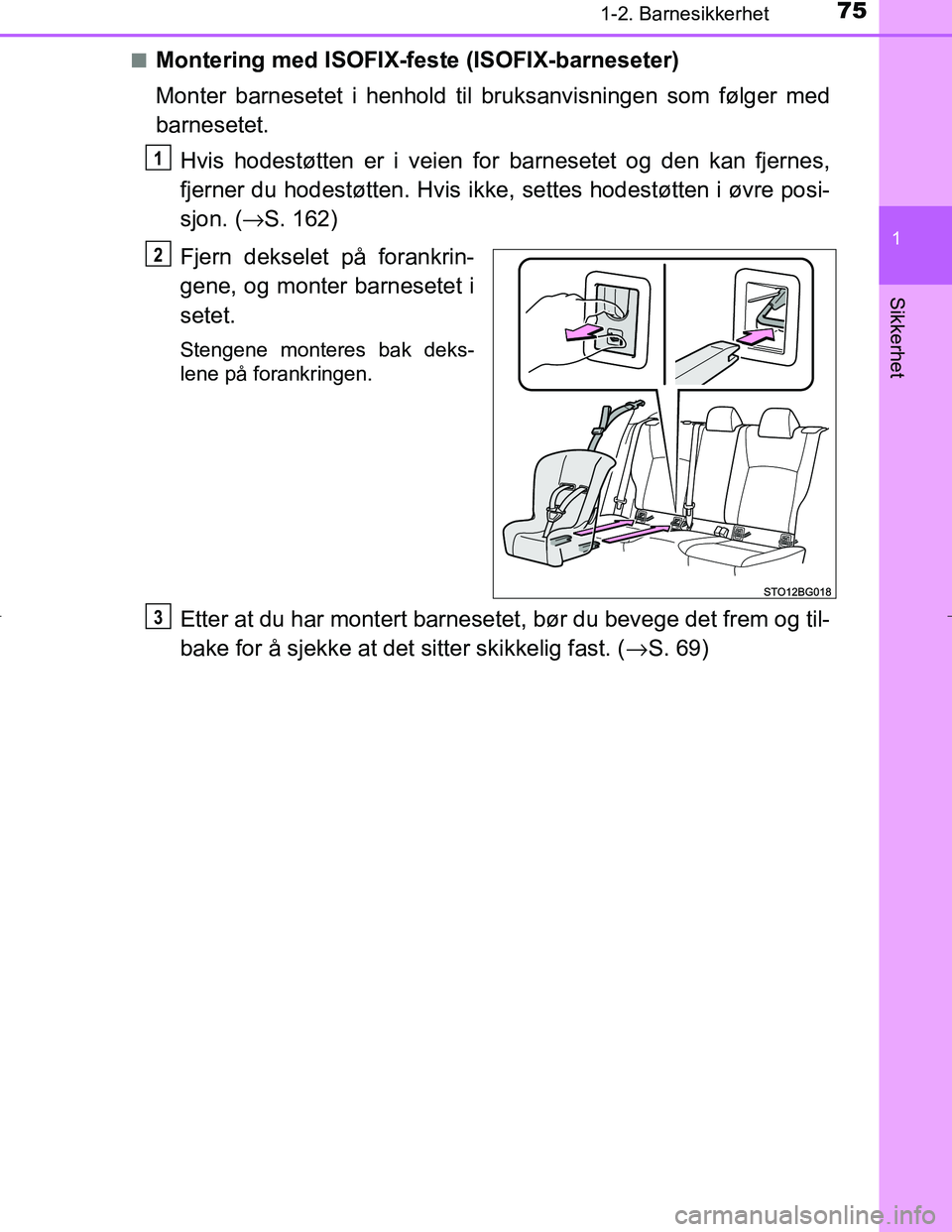

751-2. Barnesikkerhet
1
Sikkerhet
C-HR_HV_OM_Europe_OM10538NOn
Montering med ISOFIX-feste (ISOFIX-barneseter)
Monter barnesetet i henhold til bruksanvisningen som følger med
barnesetet.
Hvis hodestøtten er i veien for barnesetet og den kan fjernes,
fjerner du hodestøtten. Hvis ikke, settes hodestøtten i øvre posi-
sjon. ( →S. 162)
Fjern dekselet på forankrin-
gene, og monter barnesetet i
setet.
Stengene monteres bak deks-
lene på forankringen.
Etter at du har montert barnesetet, bør du bevege det frem og til-
bake for å sjekke at det sitter skikkelig fast. ( →S. 69)
1
2
3
OM10538NO.book Page 75 Tuesday, February 28, 2017 5:33 PM

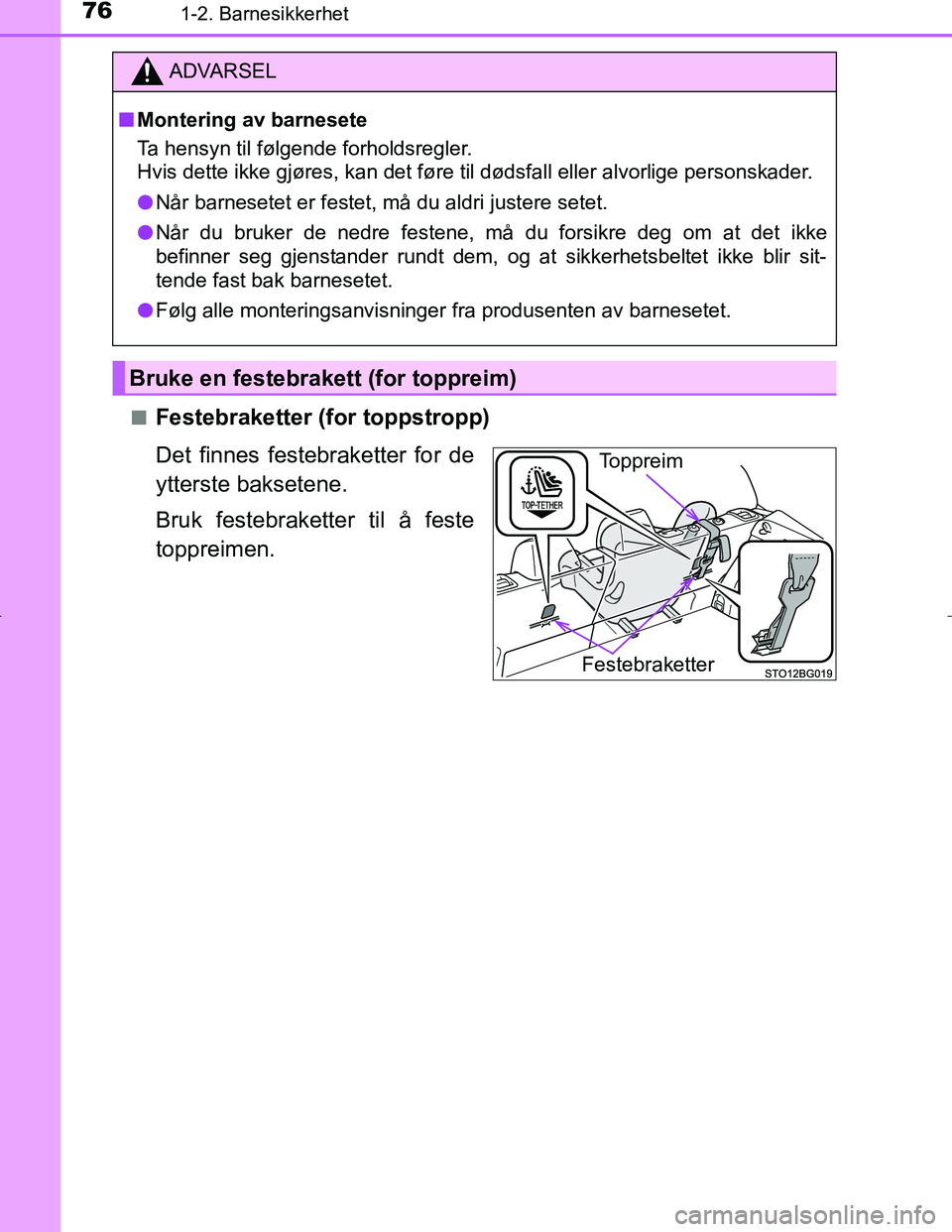

761-2. Barnesikkerhet
C-HR_HV_OM_Europe_OM10538NOn
Festebraketter (for toppstropp)
Det finnes festebraketter for de
ytterste baksetene.
Bruk festebraketter til å feste
toppreimen.
ADVARSEL
n Montering av barnesete
Ta hensyn til følgende forholdsregler.
Hvis dette ikke gjøres, kan det føre til dødsfall eller alvorlige personskader.
l Når barnesetet er festet, må du aldri justere setet.
l Når du bruker de nedre festene, må du forsikre deg om at det ikke
befinner seg gjenstander rundt dem, og at sikkerhetsbeltet ikke blir sit-
tende fast bak barnesetet.
l Følg alle monteringsanvisninger fra produsenten av barnesetet.
Bruke en festebrakett (for toppreim)
Festebraketter
Toppreim
OM10538NO.book Page 76 Tuesday, February 28, 2017 5:33 PM

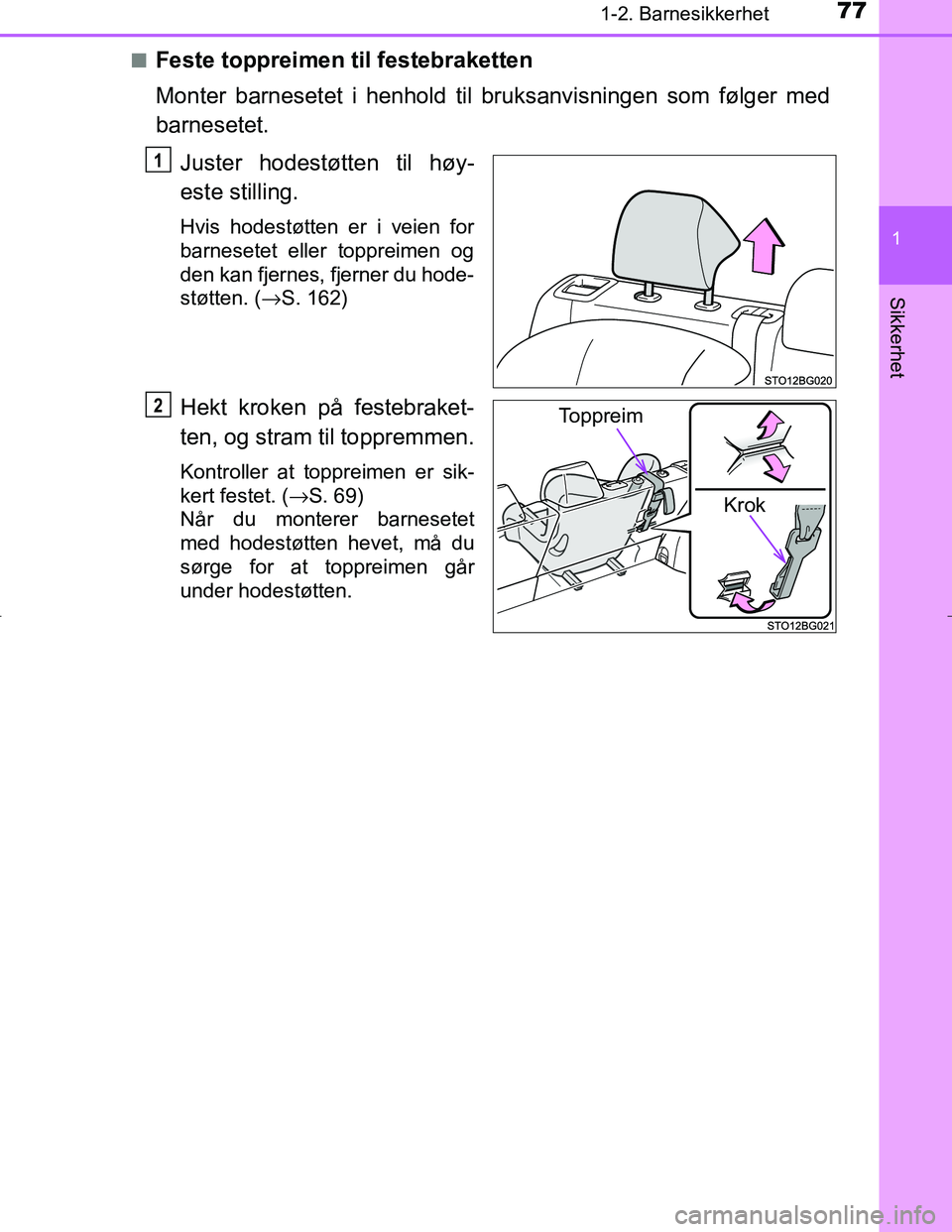

771-2. Barnesikkerhet
1
Sikkerhet
C-HR_HV_OM_Europe_OM10538NOn
Feste toppreimen til festebraketten
Monter barnesetet i henhold til bruksanvisningen som følger med
barnesetet.
Juster hodestøtten til høy-
este stilling.
Hvis hodestøtten er i veien for
barnesetet eller toppreimen og
den kan fjernes, fjerner du hode-
støtten. ( →S. 162)
Hekt kroken på festebraket-
ten, og stram til toppremmen.
Kontroller at toppreimen er sik-
kert festet. ( →S. 69)
Når du monterer barnesetet
med hodestøtten hevet, må du
sørge for at toppreimen går
under hodestøtten.
1
Krok
Toppreim
2
OM10538NO.book Page 77 Tuesday, February 28, 2017 5:33 PM

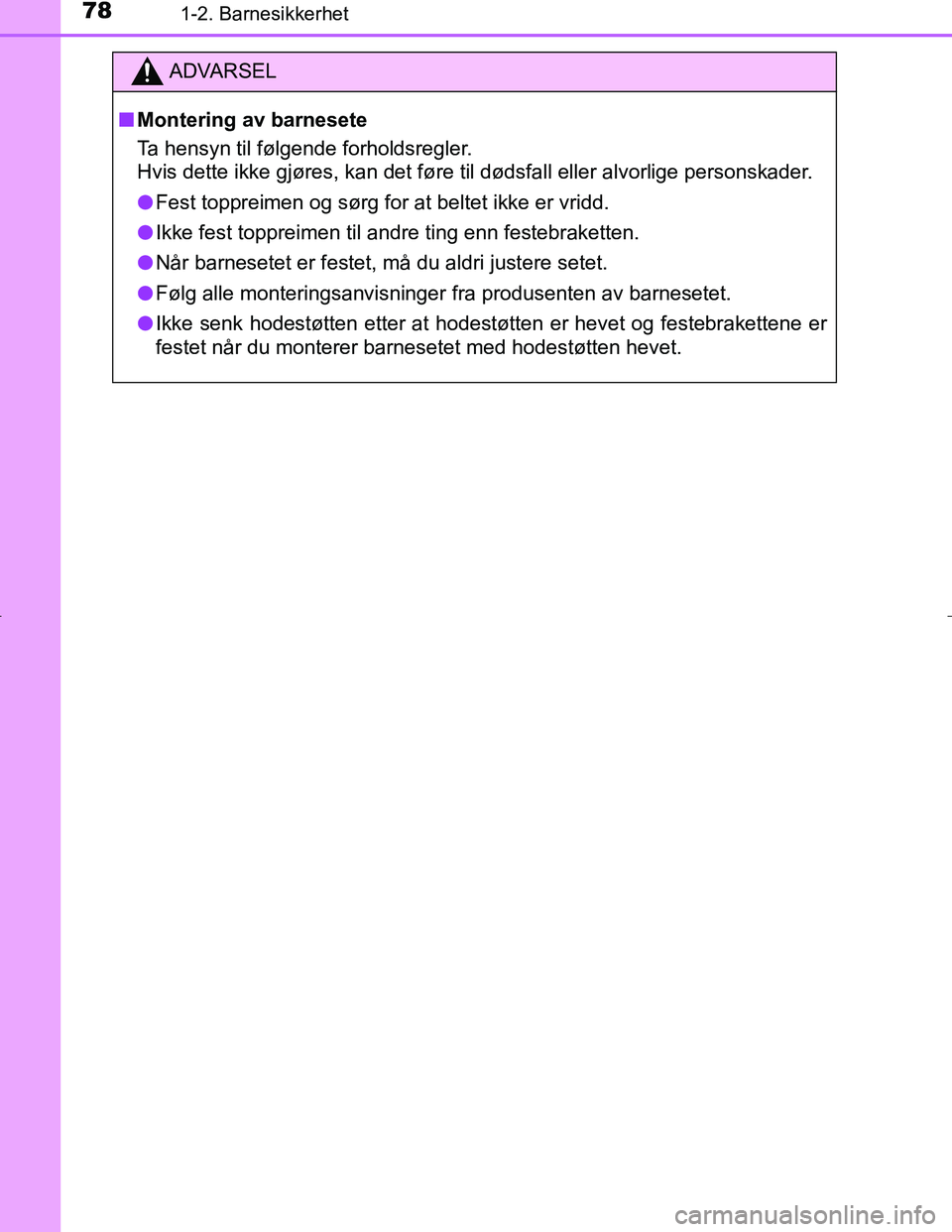

781-2. Barnesikkerhet
C-HR_HV_OM_Europe_OM10538NO
ADVARSEL
n Montering av barnesete
Ta hensyn til følgende forholdsregler.
Hvis dette ikke gjøres, kan det føre til dødsfall eller alvorlige personskader.
l Fest toppreimen og sørg for at beltet ikke er vridd.
l Ikke fest toppreimen til andre ting enn festebraketten.
l Når barnesetet er festet, må du aldri justere setet.
l Følg alle monteringsanvisninger fra produsenten av barnesetet.
l Ikke senk hodestøtten etter at hodestøtten er hevet og festebrakettene er
festet når du monterer barnesetet med hodestøtten hevet.
OM10538NO.book Page 78 Tuesday, February 28, 2017 5:33 PM

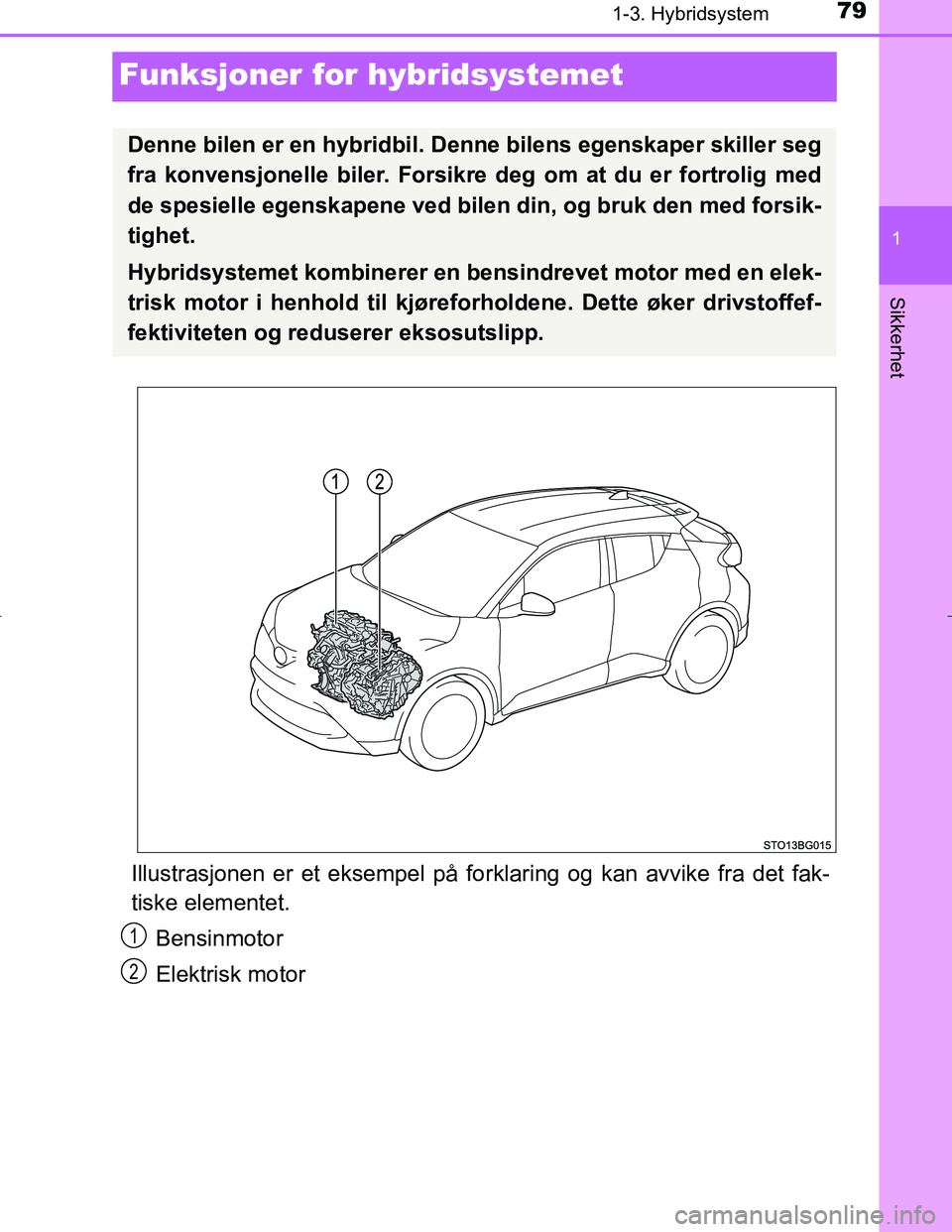

79
1
1-3. Hybridsystem
Sikkerhet
C-HR_HV_OM_Europe_OM10538NO
Funksjoner for hybridsystemet
Illustrasjonen er et eksempel på forklaring og kan avvike fra det fak-
tiske elementet.
Bensinmotor
Elektrisk motor
Denne bilen er en hybridbil. Denne bilens egenskaper skiller seg
fra konvensjonelle biler. Forsikr e deg om at du er fortrolig med
de spesielle egenskapene ved bile n din, og bruk den med forsik-
tighet.
Hybridsystemet kombinerer en bensindrevet motor med en elek-
trisk motor i henhold til kjøreforholdene. Dette øker drivstoffef-
fektiviteten og reduserer eksosutslipp.
1
2
