TOYOTA C_HR HYBRID 2017 Instruksjoner for bruk (in Norwegian)

1102. Instrumentpanel
C-HR_HV_OM_Europe_OM10538NO
Indikatorer og symboler som vises i multiinformasjonsdisplayet
IndikatorerSide
*
Indikatorlampe for aktiv bremseholdfunksjonS. 221
*
Indikatorlampe for bremseholdfunksjon i hvilemodus S. 221
LDA-indikator (utstyrsavhengig) S. 267
Indikatorlampe for hastighetsbegrenser
(utstyrsavhengig) S. 308
Indikator for cruisekontroll (utstyrsavhengig) S. 295,
300
”SET”-indikator for cruisekontroll (utstyrsavhengig) S. 295,
300
Indikator for radarcruisekontroll (utstyrsavhengig) S. 285
”SPORT”-indikator S. 306
”ECO MODE”-indikator S. 306
OM10538NO.book Page 110 Tuesday, February 28, 2017 5:33 PM

1112. Instrumentpanel
2
Instrumentpanel
C-HR_HV_OM_Europe_OM10538NO

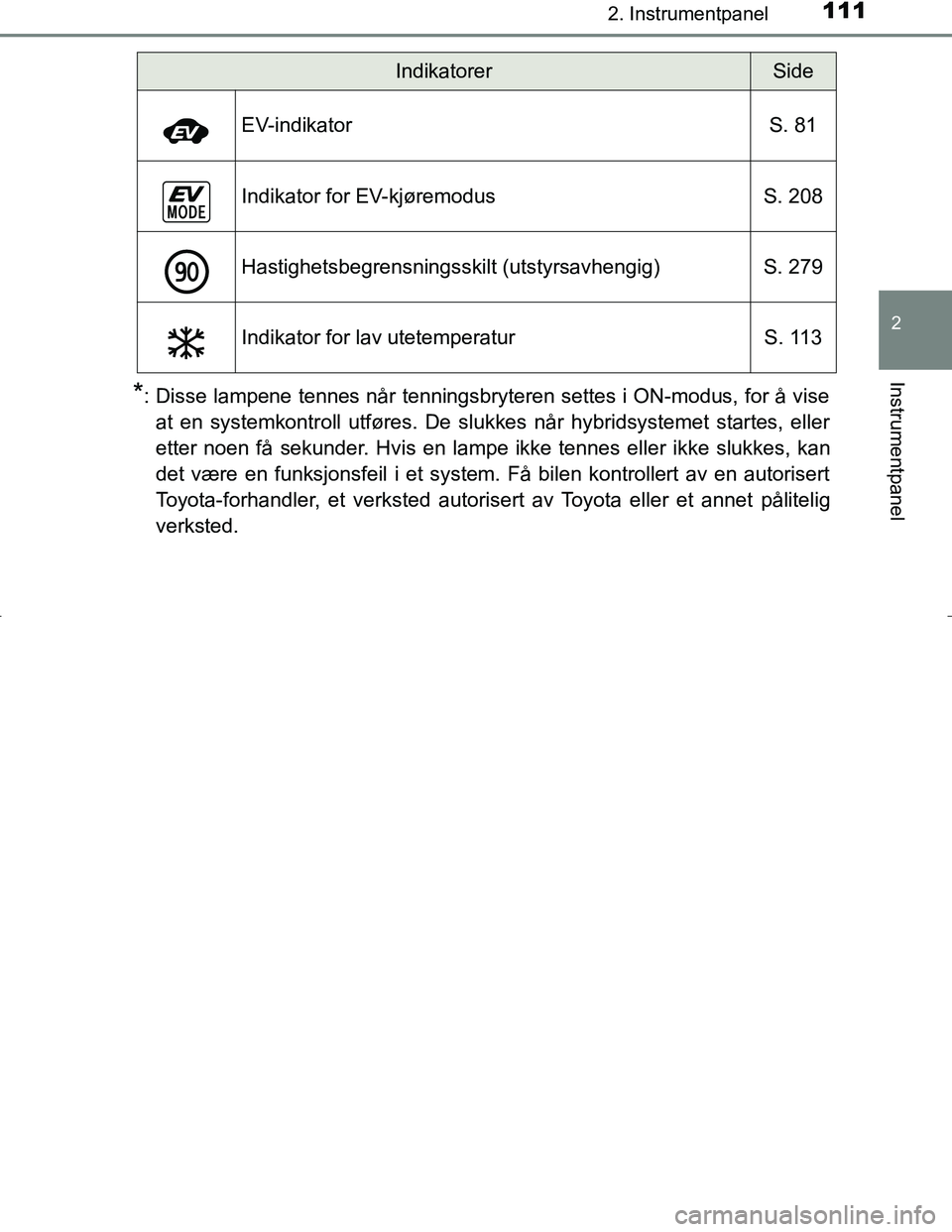

*: Disse lampene tennes når tenningsbryteren settes i ON-modus, for å viseat en systemkontroll utføres. De slukkes når hybridsystemet startes, eller
etter noen få sekunder. Hvis en lampe ikke tennes eller ikke slukkes, kan
det være en funksjonsfeil i et system. Få bilen kontrollert av en autorisert
Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig
verksted. EV-indikator
S. 81
Indikator for EV-kjøremodus S. 208
Hastighetsbegrensningsskilt (utstyrsavhengig) S. 279
Indikator for lav utetemperatur S. 113
IndikatorerSide
OM10538NO.book Page 111 Tuesday, February 28, 2017 5:33 PM

1122. Instrumentpanel
C-HR_HV_OM_Europe_OM10538NO
Symboler i multiinformasjonsdisplayetSide
Varsellampe for ladesystem S. 567
Varsellampe for lavt motoroljetrykk S. 567
Varsellampe for høy kjølevæsketemperatur S. 572
LDA (Lane Departure Alert med styrekontroll)
(utstyrsavhengig)
S. 572
S. 267
Smart inngangs- og startsystem S. 201
Bremseoverstyringssystem/kjør-start-kontroll S. 572
ADVARSEL
n Hvis varsellampen for et sikkerhetssystem ikke tennes
Hvis en varsellampe for et sikkerhetssystem, for eksempel ABS-bremser
eller SRS-kollisjonsputer, ikke tennes når du starter hybridsystemet, kan det
bety at systemet ikke vil beskytte deg i en eventuell ulykke, noe som kan
føre til alvorlige personskader. Få bilen kontrollert av en autorisert Toyota-
forhandler, et verksted autorisert av Toyota eller et annet pålitelig verksted.
OM10538NO.book Page 112 Tuesday, February 28, 2017 5:33 PM

113
2
2. Instrumentpanel
Instrumentpanel
C-HR_HV_OM_Europe_OM10538NO
Instrumenter og målere
Enhetene som brukes på speedometeret kan variere, avhengig av
region.Hybridsystemindikator
Viser hybridsystemets ytelse eller regenereringsnivå.
Multiinformasjonsdisplay
Gir føreren en mengde informasjon om kjøreforhold. ( →S. 117)
Viser varselsmeldinger ved feil. (→S. 578)
Speedometer
Viser bilens hastighet.
Drivstoffmåler
Viser resterende mengde drivstoff i tanken.
Utvendig temperaturmåler
Viser utetemperaturer mellom –40 °C og 50 °C. Indikatoren for lav utetem-
peratur tennes når omgivelsestemperaturen er 3 °C eller lavere.
1
2
3
4
5
OM10538NO.book Page 113 Tuesday, February 28, 2017 5:33 PM

1142. Instrumentpanel
C-HR_HV_OM_Europe_OM10538NO

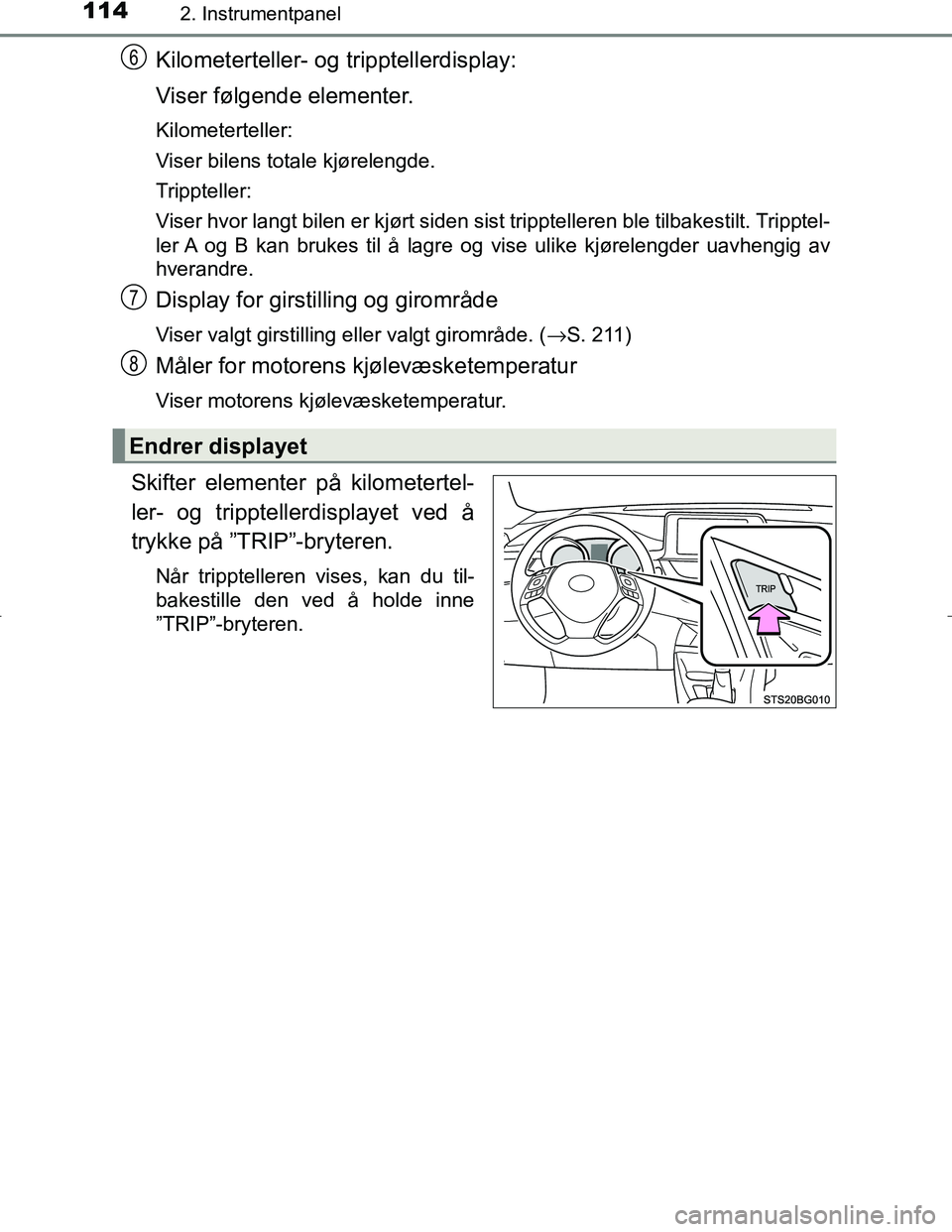

Kilometerteller- og tripptellerdisplay:
Viser følgende elementer.
Kilometerteller:
Viser bilens totale kjørelengde.
Trippteller:
Viser hvor langt bilen er kjørt siden sist tripptelleren ble tilbakestilt. Tripptel-
ler A og B kan brukes til å lagre og vise ulike kjørelengder uavhengig av
hverandre.
Display for girstilling og girområde
Viser valgt girstilling eller valgt girområde. ( →S. 211)
Måler for motorens kjølevæsketemperatur
Viser motorens kjølevæsketemperatur.
Skifter elementer på kilometertel-
ler- og tripptellerdisplayet ved å
trykke på ”TRIP”-bryteren.
Når tripptelleren vises, kan du til-
bakestille den ved å holde inne
”TRIP”-bryteren.
Endrer displayet
6
7
8
OM10538NO.book Page 114 Tuesday, February 28, 2017 5:33 PM

1152. Instrumentpanel
2
Instrumentpanel
C-HR_HV_OM_Europe_OM10538NO
nMålerne og displayet lyser når
Tenningsbryteren settes i ON-modus.
n Hybridsystemindikator
Miljøvennlig område
Viser at bilen kjøres på en miljøvennlig måte.
Power-område
Viser at et miljøvennlig kjøring-område overskrides (ved høy ytelse osv.)
l Du kan oppnå bedre drivstofføkonomi ved å holde indikatornålen i miljø-
vennlig kjøring-området.
l Ladeområdet viser regenereringsstatusen
*. Regenerert energi brukes til å
lade hybridbatteriet.
*: Når ordet ”regenerering” brukes i denne håndboken, menes det omforming
av energien som skapes av bilens bevegelse til elektrisk energi. Ladeområde
Viser at det gjenvinnes energi via den
regenerative bremsen.
Hybridmiljøvennlig område
Viser at bensinmotoren ikke brukes i
noen særlig grad.
Bensinmotoren stopper og starter auto-
matisk under enkelte forhold.
1
2
3
4
OM10538NO.book Page 115 Tuesday, February 28, 2017 5:33 PM

1162. Instrumentpanel
C-HR_HV_OM_Europe_OM10538NOn

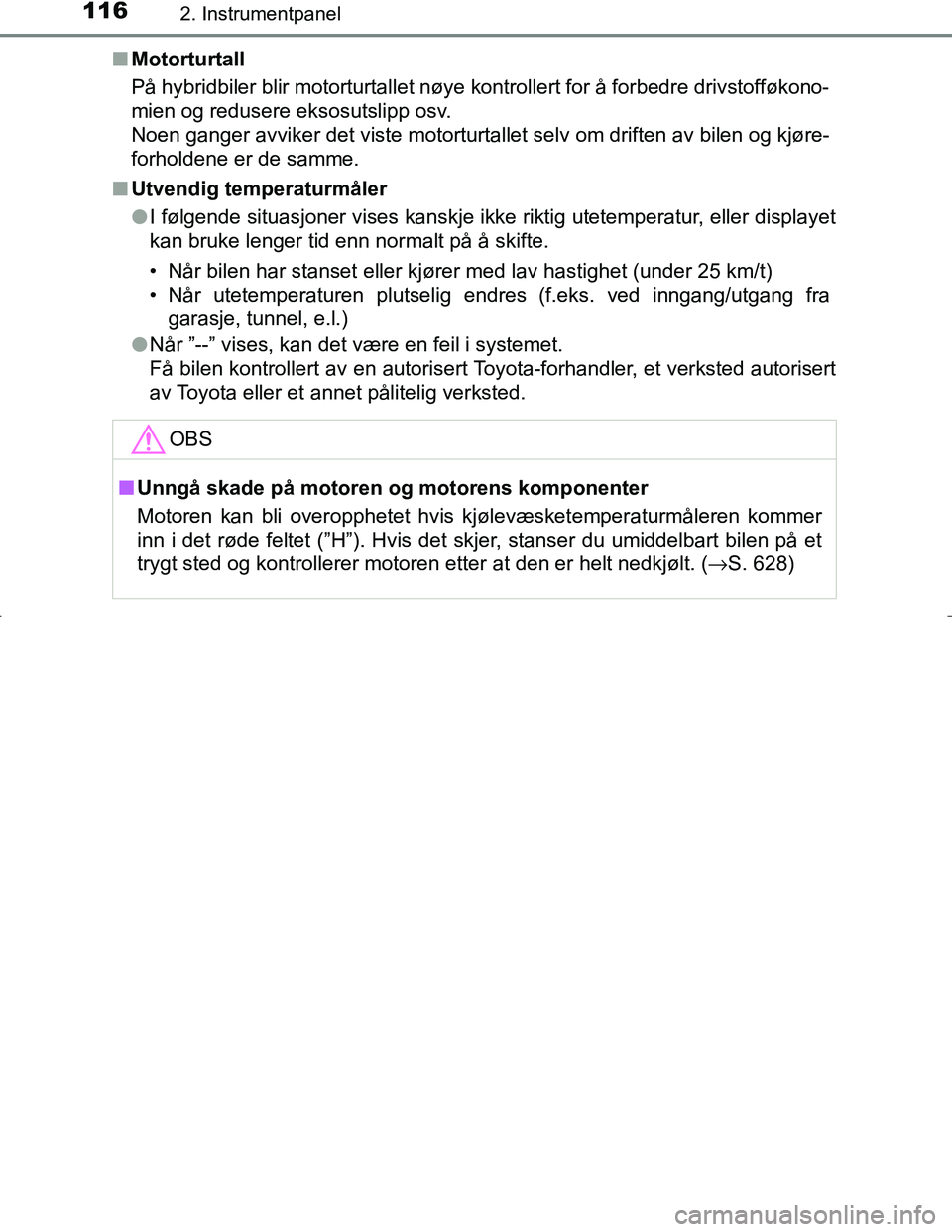

Motorturtall
På hybridbiler blir motorturtallet nøye kontrollert for å forbedre drivstofføkono-
mien og redusere eksosutslipp osv.
Noen ganger avviker det viste motorturtallet selv om driften av bilen og kjøre-
forholdene er de samme.
n Utvendig temperaturmåler
lI følgende situasjoner vises kanskje ikke riktig utetemperatur, eller displayet
kan bruke lenger tid enn normalt på å skifte.
• Når bilen har stanset eller kjører med lav hastighet (under 25 km/t)
• Når utetemperaturen plutselig endres (f.eks. ved inngang/utgang fra
garasje, tunnel, e.l.)
l Når ”--” vises, kan det være en feil i systemet.
Få bilen kontrollert av en autorisert Toyota-forhandler, et verksted autorisert
av Toyota eller et annet pålitelig verksted.
OBS
nUnngå skade på motoren og motorens komponenter
Motoren kan bli overopphetet hvis kjølevæsketemperaturmåleren k\
ommer
inn i det røde feltet (”H”). Hvis det skjer, stanser du umiddelbart bilen på et
trygt sted og kontrollerer motoren etter at den er helt nedkjølt. ( →S. 628)
OM10538NO.book Page 116 Tuesday, February 28, 2017 5:33 PM

117
2
2. Instrumentpanel
Instrumentpanel
C-HR_HV_OM_Europe_OM10538NO
Multiinformasjonsdisplay
Multiinformasjonsdisplayet viser føreren ulike bildata.
l Menyikoner
Viser følgende informasjon når
et ikon velges. (
→S. 118)
Noe av informasjonen kan vises
automatisk avhengig av situa-
sjonen.
Kjøreinformasjon
Velg for å vise ulike kjøredata. (→S. 118)
Navigasjonssystemskjerm (utstyrsavhengig)
Velg for å vise følgende navigasjonssystemrelatert informasjon. • Ruteveiledning
• Kompass (visning med nord opp / kjøreretning opp)
Audiosystemdisplay (utstyrsavhengig)
Velg for å gjøre det mulig å velge lydkilde eller spor på måleren ved
hjelp av målerkontrollbryterne.
Informasjon om hjelpe systemet for sikker kjøring (utstyrsav-
hengig)
Velg for å vise driftsstatusen til følgende systemer: • LDA (Lane Departure Alert) ( →S. 267)
• Dynamisk radarcruisekontroll med topphastighetsområde (→S. 285)
• RSA (Road Sign Assist (veiskiltassistent)) ( →S. 279)
Varselmeldingsdisplay
Velg for å vise varselmeldinger og tiltak dersom det oppdages en feil.
(→S. 578)
Displayelementer
OM10538NO.book Page 117 Tuesday, February 28, 2017 5:33 PM

1182. Instrumentpanel
C-HR_HV_OM_Europe_OM10538NO

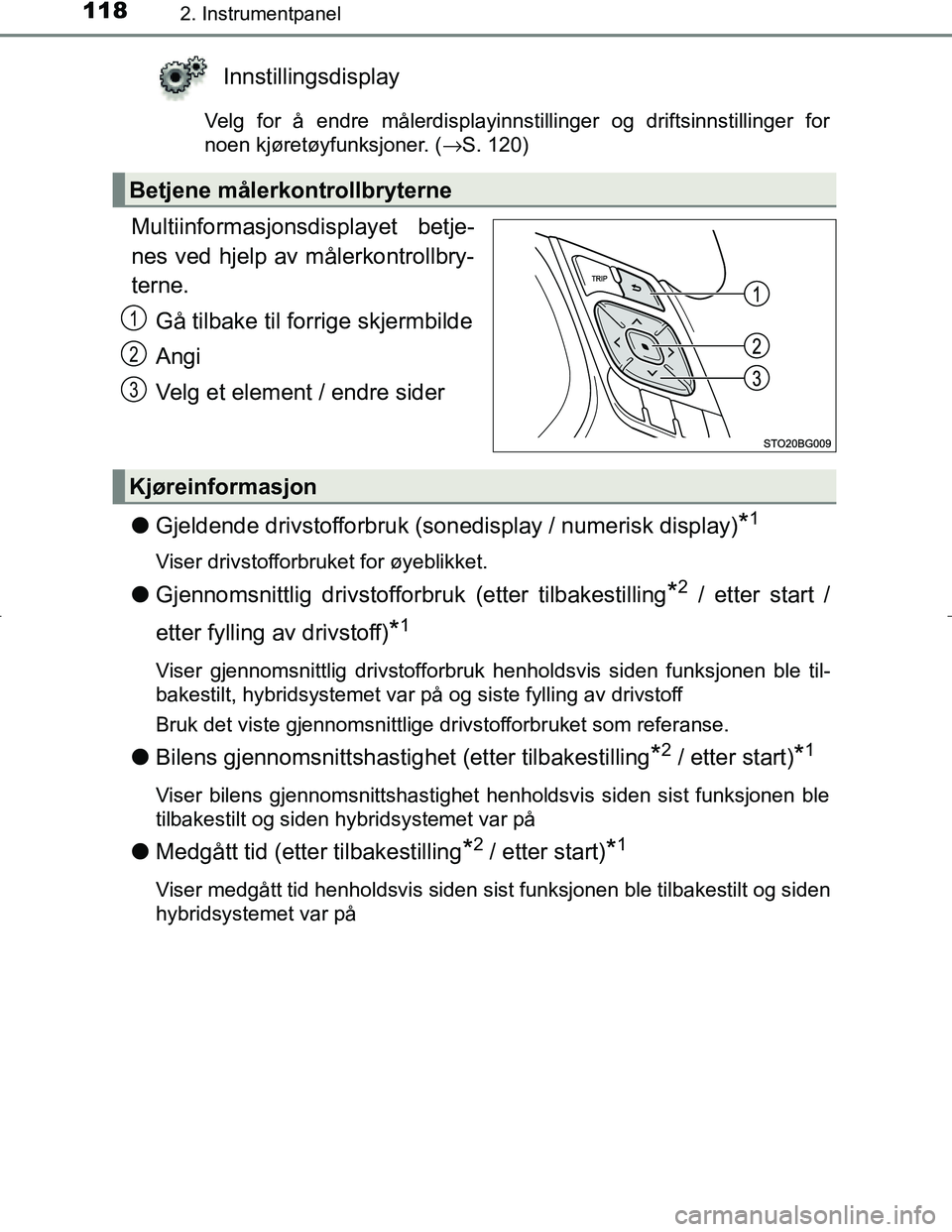

Innstillingsdisplay
Velg for å endre målerdisplayinnstillinger og driftsinnstillinger for
noen kjøretøyfunksjoner. (→S. 120)
Multiinformasjonsdisplayet betje-
nes ved hjelp av målerkontrollbry-
terne.
Gå tilbake til forrige skjermbilde
Angi
Velg et element / endre sider
l Gjeldende drivstofforbruk (sonedisplay / numerisk display)
*1
Viser drivstofforbruket for øyeblikket.
lGjennomsnittlig drivstofforbruk (etter tilbakestilling*2 / etter start /
etter fylling av drivstoff)
*1
Viser gjennomsnittlig drivstofforbruk henholdsvis siden funksjonen ble til-
bakestilt, hybridsystemet var på og siste fylling av drivstoff
Bruk det viste gjennomsnittlige drivstofforbruket som referanse.
l Bilens gjennomsnittshastighet (etter tilbakestilling*2 / etter start)*1
Viser bilens gjennomsnittshastighet henholdsvis siden sist funksjonen ble
tilbakestilt og siden hybridsystemet var på
lMedgått tid (etter tilbakestilling*2 / etter start)*1
Viser medgått tid henholdsvis siden sist funksjonen ble tilbakestilt og siden
hybridsystemet var på
Betjene målerkontrollbryterne
1
2
3
Kjøreinformasjon
OM10538NO.book Page 118 Tuesday, February 28, 2017 5:33 PM

1192. Instrumentpanel
2
Instrumentpanel
C-HR_HV_OM_Europe_OM10538NO

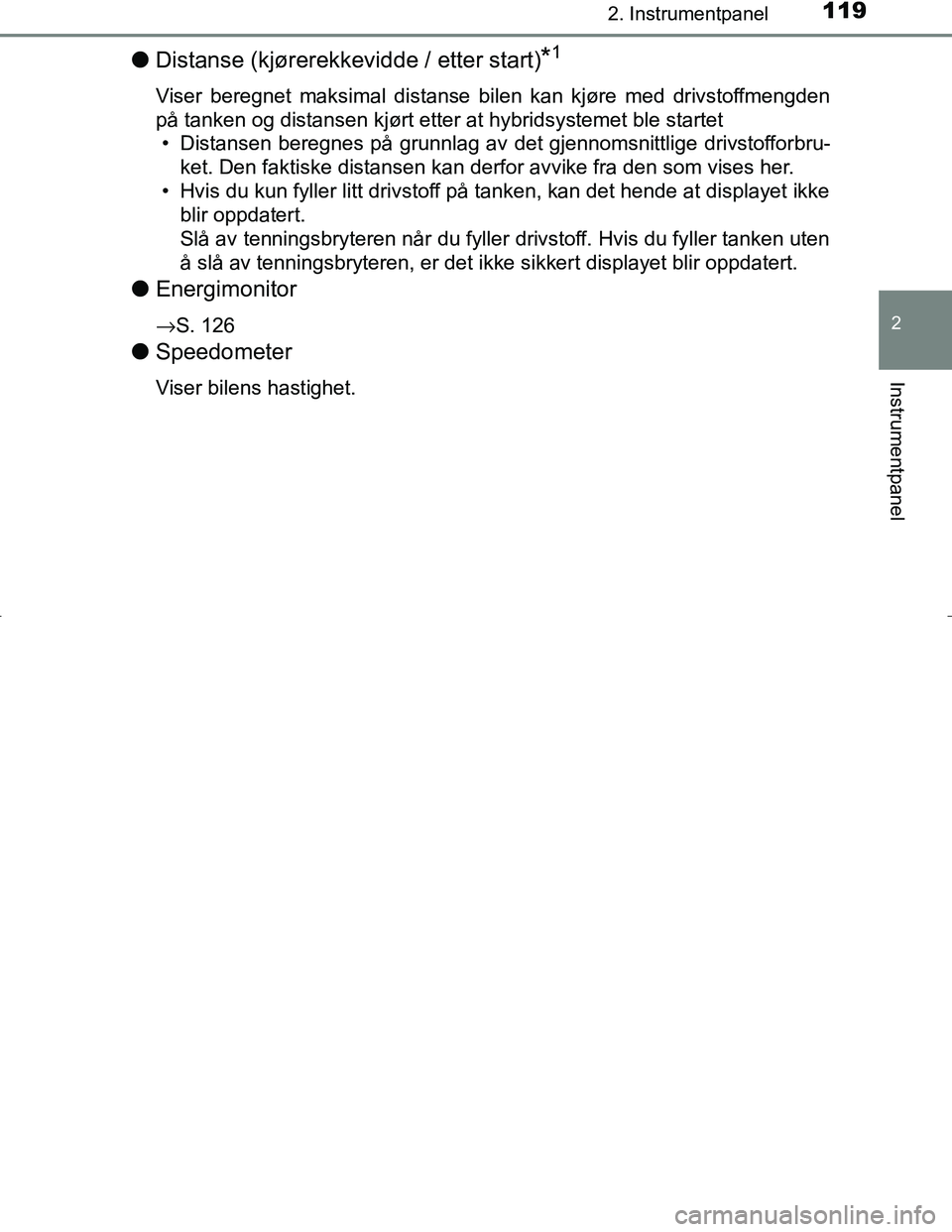

lDistanse (kjørerekkevidde / etter start)*1
Viser beregnet maksimal distanse b ilen kan kjøre med drivstoffmengden
på tanken og distansen kjørt etter at hybridsystemet ble startet • Distansen beregnes på grunnlag av det gjennomsnittlige drivstofforbru-
ket. Den faktiske distansen kan derfor avvike fra den som vises her.
• Hvis du kun fyller litt drivstoff på tanken, kan det hende at displayet ikke blir oppdatert.
Slå av tenningsbryteren når du fyller drivstoff. Hvis du fyller tanken uten
å slå av tenningsbryteren, er det ikke sikkert displayet blir oppdatert.
l Energimonitor
→S. 126
lSpeedometer
Viser bilens hastighet.
OM10538NO.book Page 119 Tuesday, February 28, 2017 5:33 PM
