TOYOTA C_HR HYBRID 2017 Instruksjoner for bruk (in Norwegian)

2704-5. Bruke kjørestøttesystemene
C-HR_HV_OM_Europe_OM10538NO
uSlingringsvarsel
Når bilen svinger eller det virker
som den kjører ut av kjørefeltet
flere ganger, høres en varsellyd
og en melding vises i multiinfor-
masjonsdisplayet for å varsle
føreren.
ADVARSEL
n Før du bruker LDA-systemet
Stol ikke kun på LDA-systemet. LDA-systemet er ikke et system som auto-
matisk kjører bilen eller reduserer mengden oppmerksomhet som kreves for
området foran bilen. Føreren har alltid fullstendig ansvar for å kjøre trygt
ved alltid å holde full oppmerksomhet på omgivelsene og betjene rattet for å
styre bilen i riktig retning. Føreren må også sørge ta pauser dersom han/
hun er sliten, for eksempel etter lang tids kjøring.
Hvis bilen ikke kjøres på en riktig og oppmerksom måte, kan det føre til en
ulykke med dødsfall eller alvorlige personskader.
n For å unngå at LDA-system et aktiveres ved en feil
Bruk LDA-bryteren til å slå av systemet når LDA-systemet ikke er i bruk.
OM10538NO.book Page 270 Tuesday, February 28, 2017 5:33 PM

2714-5. Bruke kjørestøttesystemene
4
Kjøring
C-HR_HV_OM_Europe_OM10538NO

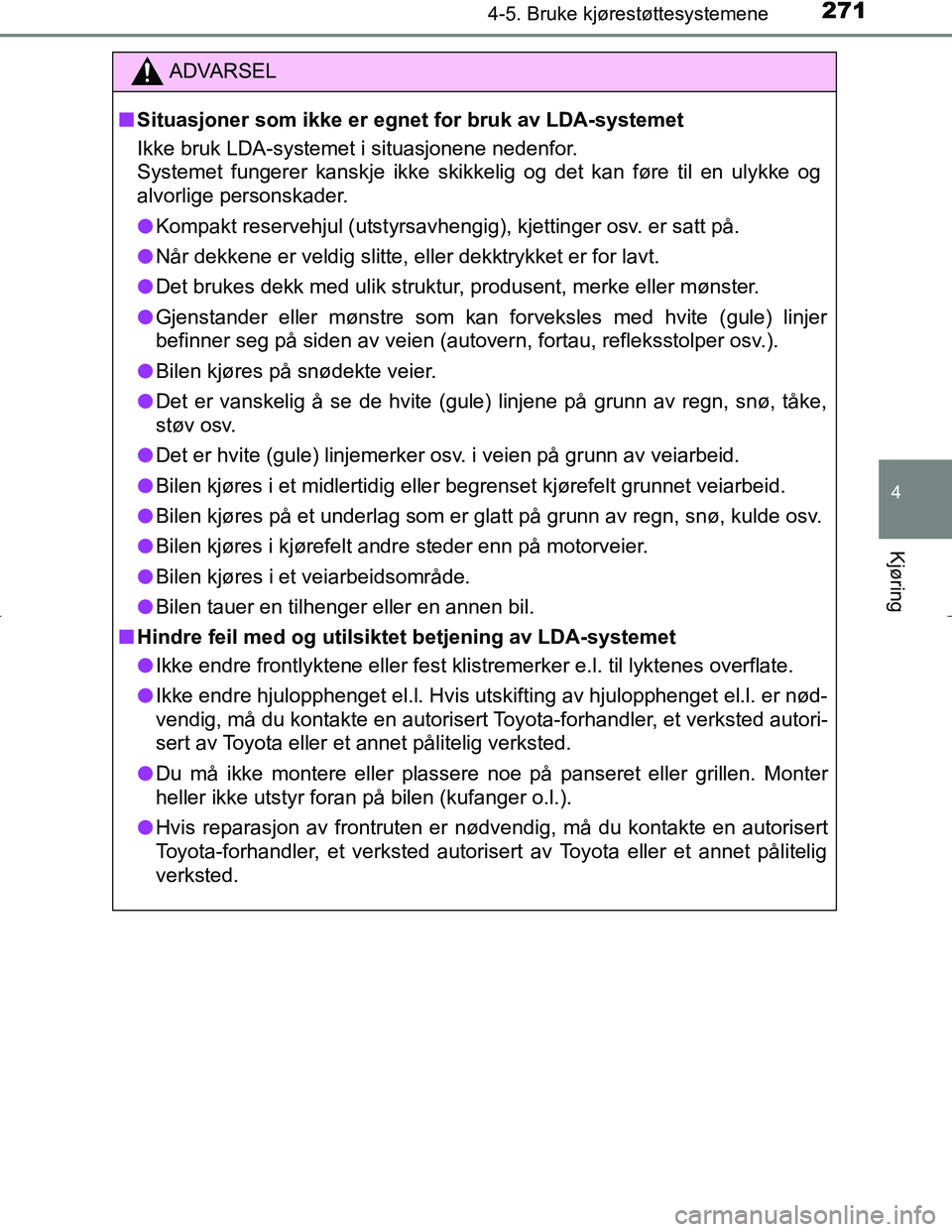

ADVARSEL
n Situasjoner som ikke er egnet for bruk av LDA-systemet
Ikke bruk LDA-systemet i situasjonene nedenfor.
Systemet fungerer kanskje ikke skikkelig og det kan føre til en ulykke og
alvorlige personskader.
l Kompakt reservehjul (utstyrsavhengig), kjettinger osv. er satt på.
l Når dekkene er veldig slitte, eller dekktrykket er for lavt.
l Det brukes dekk med ulik struktur, produsent, merke eller mønster.
l Gjenstander eller mønstre som kan forveksles med hvite (gule) linjer
befinner seg på siden av veien (autovern, fortau, refleksstolper osv.).
l Bilen kjøres på snødekte veier.
l Det er vanskelig å se de hvite (gule) linjene på grunn av regn, snø, tåke,
støv osv.
l Det er hvite (gule) linjemerker osv. i veien på grunn av veiarbeid.
l Bilen kjøres i et midlertidig eller begrenset kjørefelt grunnet veiarbeid.
l Bilen kjøres på et underlag som er glatt på grunn av regn, snø, kulde osv.
l Bilen kjøres i kjørefelt andre steder enn på motorveier.
l Bilen kjøres i et veiarbeidsområde.
l Bilen tauer en tilhenger eller en annen bil.
n Hindre feil med og utilsiktet betjening av LDA-systemet
l Ikke endre frontlyktene eller fest klistremerker e.l. til lyktenes overflate.
l Ikke endre hjulopphenget el.l. Hvis utskifting av hjulopphenget el.l. er nød-
vendig, må du kontakte en autorisert Toyota-forhandler, et verksted autori-
sert av Toyota eller et annet pålitelig verksted.
l Du må ikke montere eller plassere noe på panseret eller grillen. Monter
heller ikke utstyr foran på bilen (kufanger o.l.).
l Hvis reparasjon av frontruten er nødvendig, må du kontakte en autorisert
Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig
verksted.
OM10538NO.book Page 271 Tuesday, February 28, 2017 5:33 PM

2724-5. Bruke kjørestøttesystemene
C-HR_HV_OM_Europe_OM10538NO

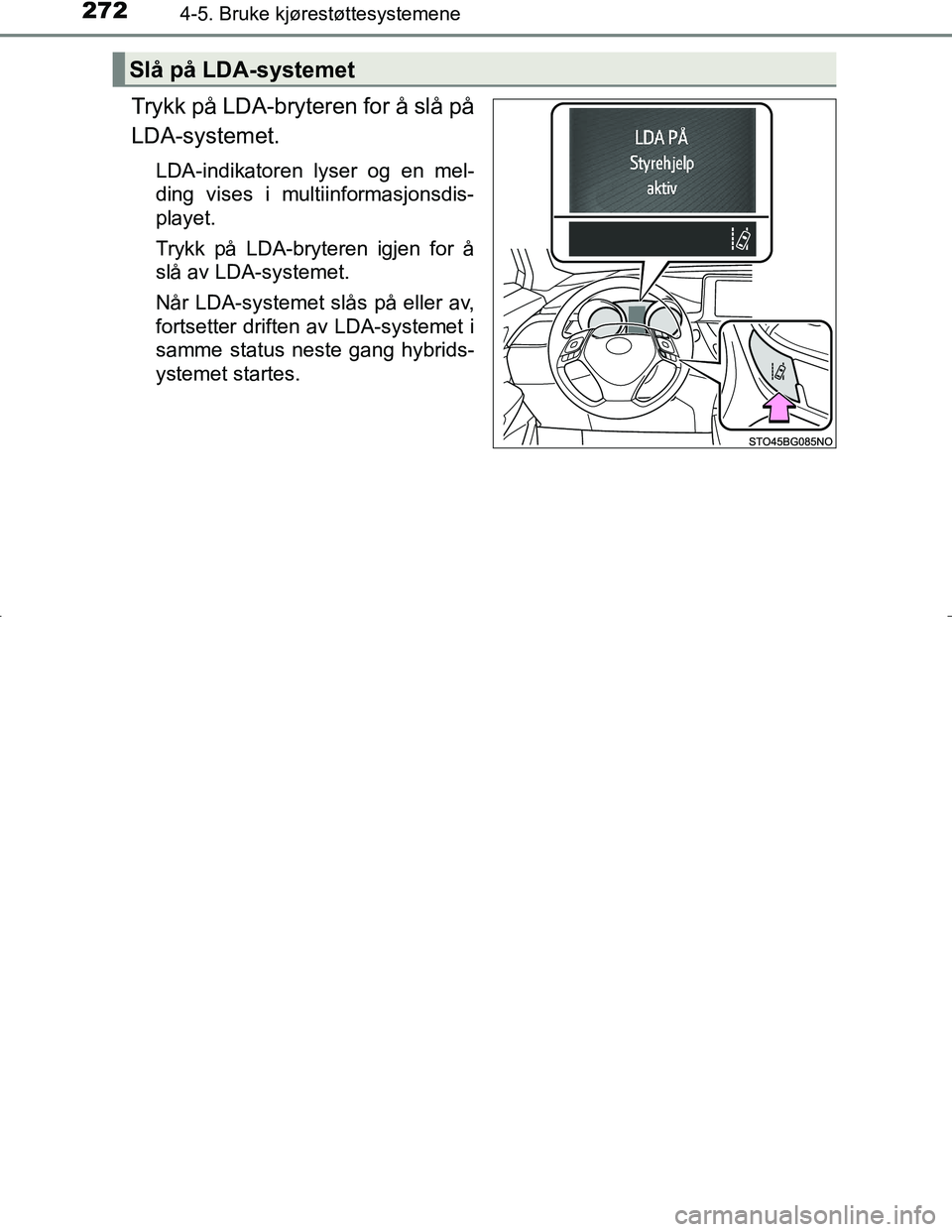

Trykk på LDA-bryteren for å slå på
LDA-systemet.
LDA-indikatoren lyser og en mel-
ding vises i multiinformasjonsdis-
playet.
Trykk på LDA-bryteren igjen for å
slå av LDA-systemet.
Når LDA-systemet slås på eller av,
fortsetter driften av LDA-systemet i
samme status neste gang hybrids-
ystemet startes.
Slå på LDA-systemet
OM10538NO.book Page 272 Tuesday, February 28, 2017 5:33 PM

2734-5. Bruke kjørestøttesystemene
4
Kjøring
C-HR_HV_OM_Europe_OM10538NO

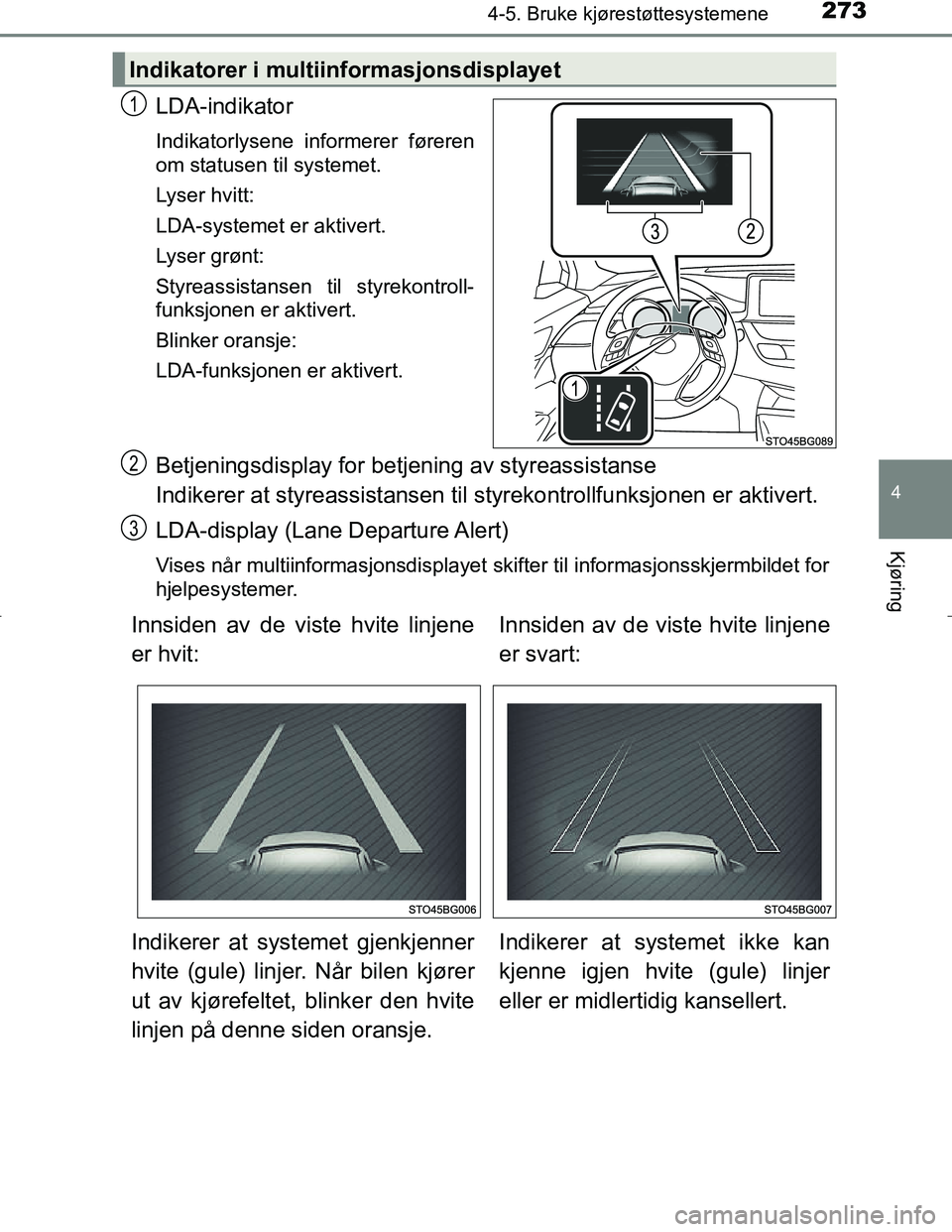

LDA-indikator
Indikatorlysene informerer føreren
om statusen til systemet.
Lyser hvitt:
LDA-systemet er aktivert.
Lyser grønt:
Styreassistansen til styrekontroll-
funksjonen er aktivert.
Blinker oransje:
LDA-funksjonen er aktivert.
Betjeningsdisplay for betjening av styreassistanse
Indikerer at styreassistansen til st yrekontrollfunksjonen er aktivert.
LDA-display (Lane Departure Alert)
Vises når multiinformasjonsdisplayet skifter til informasjonsskjermbildet for
hjelpesystemer.
Indikatorer i multiinformasjonsdisplayet
1
2
3
Innsiden av de viste hvite linjene
er hvit: Innsiden av de viste hvite linjene
er svart:
Indikerer at syst emet gjenkjenner
hvite (gule) linjer. Når bilen kjører
ut av kjørefeltet, blinker den hvite
linjen på denne siden oransje. Indikerer at systemet ikke kan
kjenne igjen hvite (gule) linjer
eller er midlertidig kansellert.
OM10538NO.book Page 273 Tuesday, February 28, 2017 5:33 PM

2744-5. Bruke kjørestøttesystemene
C-HR_HV_OM_Europe_OM10538NO

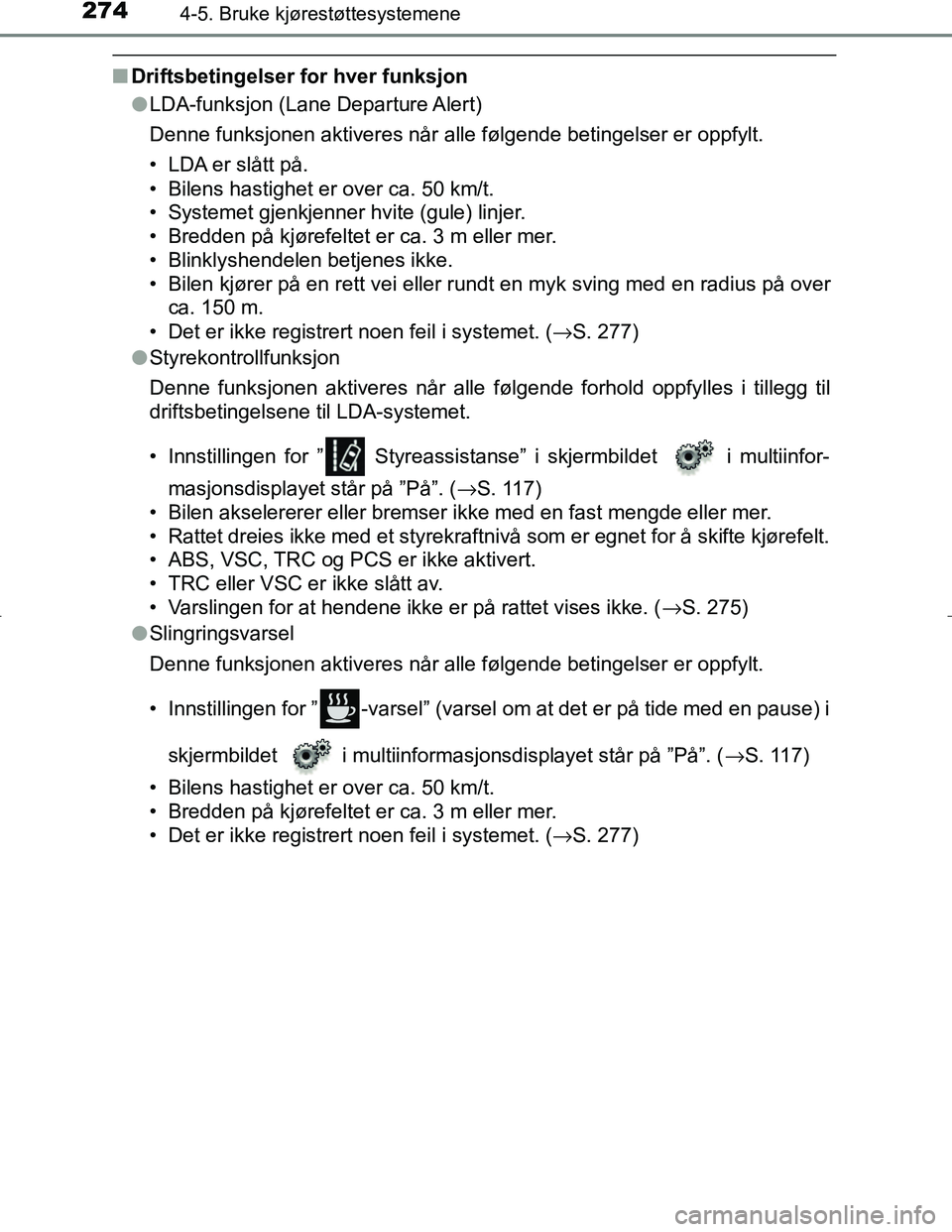

nDriftsbetingelser for hver funksjon
lLDA-funksjon (Lane Departure Alert)
Denne funksjonen aktiveres når alle følgende betingelser er oppfylt.
• LDA er slått på.
• Bilens hastighet er over ca. 50 km/t.
• Systemet gjenkjenner hvite (gule) linjer.
• Bredden på kjørefeltet er ca. 3 m eller mer.
• Blinklyshendelen betjenes ikke.
• Bilen kjører på en rett vei eller rundt en myk sving med en radius på over
ca. 150 m.
• Det er ikke registrert noen feil i systemet. (→S. 277)
l Styrekontrollfunksjon
Denne funksjonen aktiveres når alle følgende forhold oppfylles i tillegg til
driftsbetingelsene til LDA-systemet.
• Innstillingen for ” Styreassistanse” i skjermbildet i multiinfor-
masjonsdisplayet står på ”På”. ( →S. 117)
• Bilen akselererer eller bremser ikke med en fast mengde eller mer.
• Rattet dreies ikke med et styrekraftnivå som er egnet for å skifte kjørefelt.
• ABS, VSC, TRC og PCS er ikke aktivert.
• TRC eller VSC er ikke slått av.
• Varslingen for at hendene ikke er på rattet vises ikke. ( →S. 275)
l Slingringsvarsel
Denne funksjonen aktiveres når alle følgende betingelser er oppfylt.
• Innstillingen for ” -varsel” (varsel om at det er på tide med en pause) i
skjermbildet i multiinformasjonsdisplayet står på ”På”. ( →S. 117)
• Bilens hastighet er over ca. 50 km/t.
• Bredden på kjørefeltet er ca. 3 m eller mer.
• Det er ikke registrert noen feil i systemet. (→S. 277)
OM10538NO.book Page 274 Tuesday, February 28, 2017 5:33 PM

2754-5. Bruke kjørestøttesystemene
4
Kjøring
C-HR_HV_OM_Europe_OM10538NOn

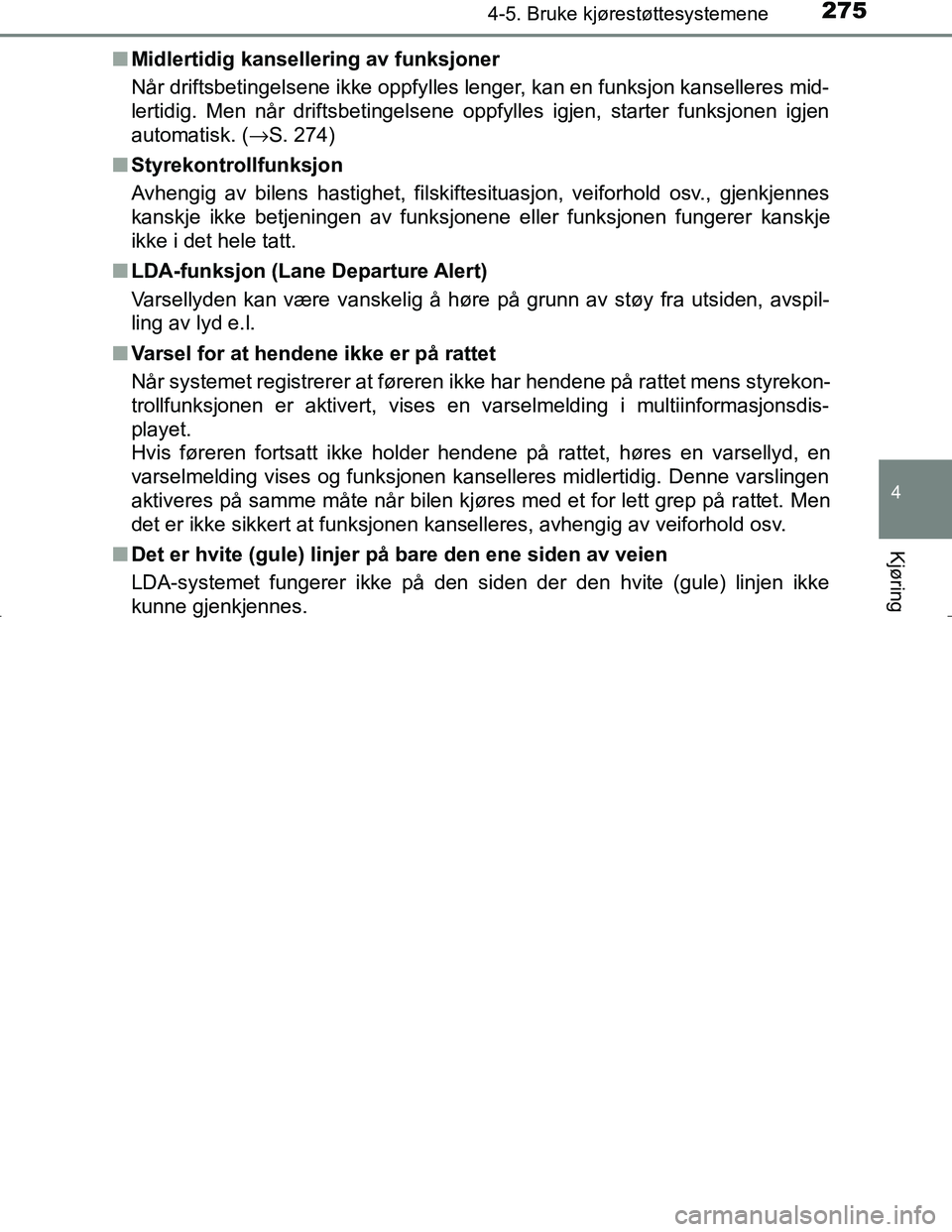

Midlertidig kansellering av funksjoner
Når driftsbetingelsene ikke oppfylles lenger, kan en funksjon kanselleres mid-
lertidig. Men når driftsbetingelsene oppfylles igjen, starter funksjonen igjen
automatisk. ( →S. 274)
n Styrekontrollfunksjon
Avhengig av bilens hastighet, filskiftesituasjon, veiforhold osv., gjenkjennes
kanskje ikke betjeningen av funksjonene eller funksjonen fungerer kanskje
ikke i det hele tatt.
n LDA-funksjon (Lane Departure Alert)
Varsellyden kan være vanskelig å høre på grunn av støy fra utsiden, avspil-
ling av lyd e.l.
n Varsel for at hendene ikke er på rattet
Når systemet registrerer at føreren ikke har hendene på rattet mens styrekon-
trollfunksjonen er aktivert, vises en varselmelding i multiinformasjonsdis-
playet.
Hvis føreren fortsatt ikke holder hendene på rattet, høres en varsellyd, en
varselmelding vises og funksjonen kanselleres midlertidig. Denne varslingen
aktiveres på samme måte når bilen kjøres med et for lett gre\
p på rattet. Men
det er ikke sikkert at funksjonen kanselleres, avhengig av veiforhold osv.
n Det er hvite (gule) linjer på bare den ene siden av veien
LDA-systemet fungerer ikke på den siden der den hvite (gule) linjen ikke
kunne gjenkjennes.
OM10538NO.book Page 275 Tuesday, February 28, 2017 5:33 PM

2764-5. Bruke kjørestøttesystemene
C-HR_HV_OM_Europe_OM10538NOn

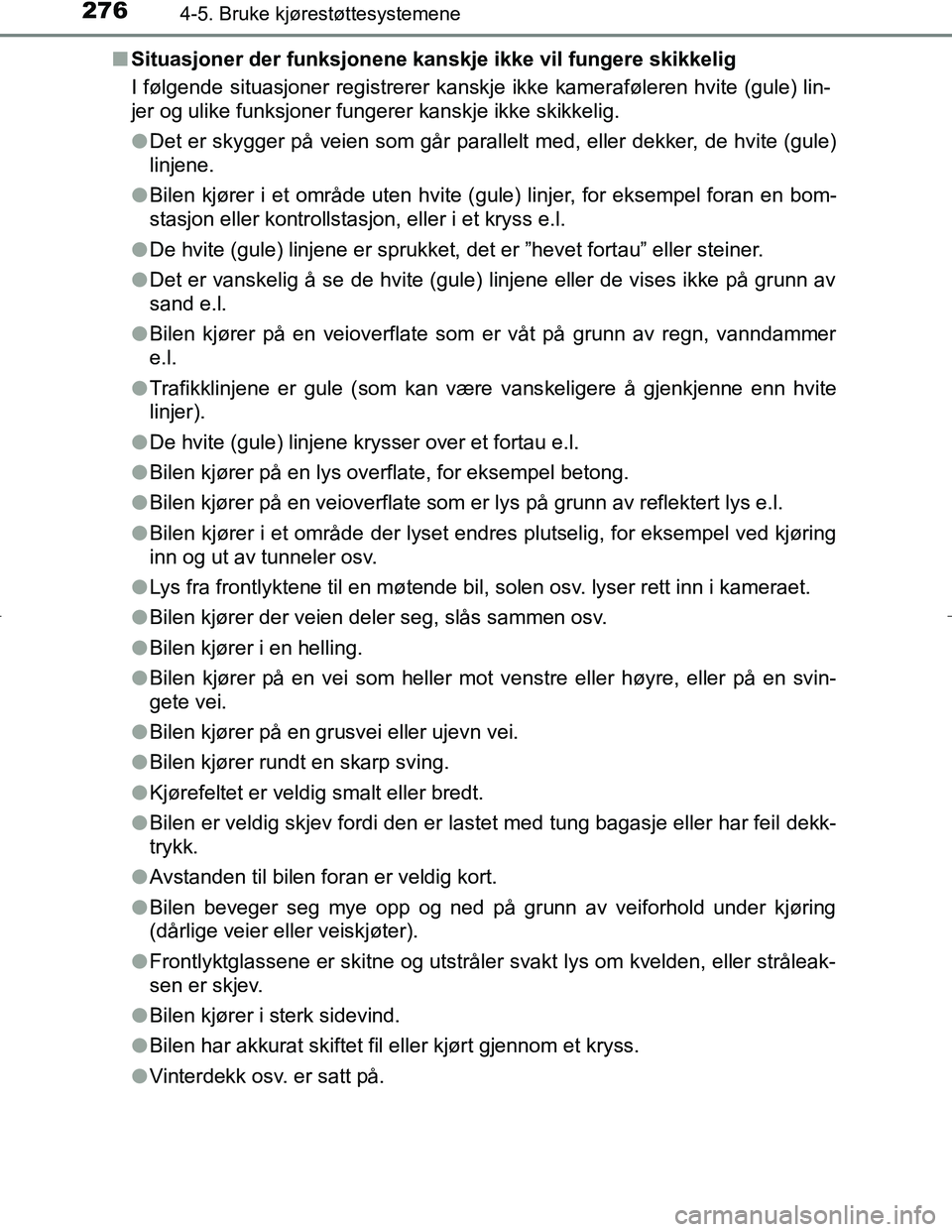

Situasjoner der funksjonene kanskje ikke vil fungere skikkelig
I følgende situasjoner registrerer kanskje ikke kameraføleren hvite (gule) lin-
jer og ulike funksjoner fungerer kanskje ikke skikkelig.
lDet er skygger på veien som går parallelt med, eller dekker, de hvite (gule)
linjene.
l Bilen kjører i et område uten hvite (gule) linjer, for eksempel foran en bom-
stasjon eller kontrollstasjon, eller i et kryss e.l.
l De hvite (gule) linjene er sprukket, det er ”hevet fortau” eller steiner.
l Det er vanskelig å se de hvite (gule) linjene eller de vises ikke på grunn av
sand e.l.
l Bilen kjører på en veioverflate som er våt på grunn av regn, vanndammer
e.l.
l Trafikklinjene er gule (som kan være vanskeligere å gjenkjenne enn hvite
linjer).
l De hvite (gule) linjene krysser over et fortau e.l.
l Bilen kjører på en lys overflate, for eksempel betong.
l Bilen kjører på en veioverflate som er lys på grunn av reflektert lys e.l.
l Bilen kjører i et område der lyset endres plutselig, for eksempel ved kjøring
inn og ut av tunneler osv.
l Lys fra frontlyktene til en møtende bil, solen osv. lyser rett inn i kameraet.
l Bilen kjører der veien deler seg, slås sammen osv.
l Bilen kjører i en helling.
l Bilen kjører på en vei som heller mot venstre eller høyre, eller på en svin-
gete vei.
l Bilen kjører på en grusvei eller ujevn vei.
l Bilen kjører rundt en skarp sving.
l Kjørefeltet er veldig smalt eller bredt.
l Bilen er veldig skjev fordi den er lastet med tung bagasje eller har feil dekk-
trykk.
l Avstanden til bilen foran er veldig kort.
l Bilen beveger seg mye opp og ned på gr unn av veiforhold under kjøring
(dårlige veier eller veiskjøter).
l Frontlyktglassene er skitne og utstråler svakt lys om kvelden, eller stråleak-
sen er skjev.
l Bilen kjører i sterk sidevind.
l Bilen har akkurat skiftet fil eller kjørt gjennom et kryss.
l Vinterdekk osv. er satt på.
OM10538NO.book Page 276 Tuesday, February 28, 2017 5:33 PM

2774-5. Bruke kjørestøttesystemene
4
Kjøring
C-HR_HV_OM_Europe_OM10538NOn

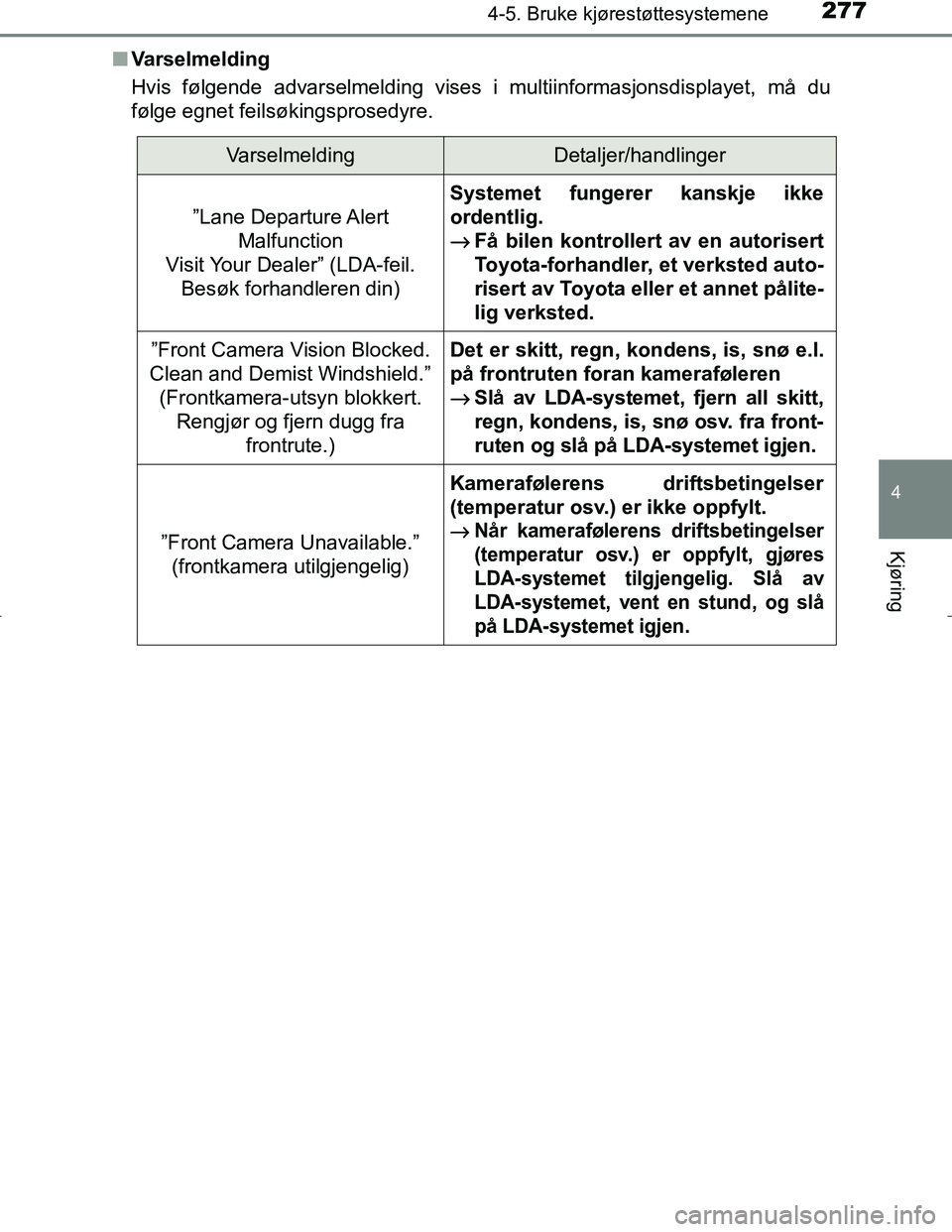

Varselmelding
Hvis følgende advarselmelding vises i multiinformasjonsdisplayet, må du
følge egnet feilsøkingsprosedyre.
VarselmeldingDetaljer/handlinger
”Lane Departure Alert
Malfunction
Visit Your Dealer” (LDA-feil. Besøk forhandleren din)
Systemet fungerer kanskje ikke
ordentlig.
→
Få bilen kontroller t av en autorisert
Toyota-forhandler, et verksted auto-
risert av Toyota eller et annet pålite-
lig verksted.
”Front Camera Vision Blocked.
Clean and Demist Windshield.” (Frontkamera-utsyn blokkert. Rengjør og fjern dugg fra
frontrute.)Det er skitt, regn, kondens, is, snø e.l.
på frontruten foran kameraføleren
→Slå av LDA-systemet, fjern all skitt,
regn, kondens, is, snø osv. fra front-
ruten og slå på LDA-systemet igjen.
”Front Camera Unavailable.” (frontkamera utilgjengelig)
Kamerafølerens driftsbetingelser
(temperatur osv.) er ikke oppfylt.
→Når kamerafølerens driftsbetingelser
(temperatur osv.) er oppfylt, gjøres
LDA-systemet tilgjengelig. Slå av
LDA-systemet, vent en stund, og slå
på LDA-systemet igjen.
OM10538NO.book Page 277 Tuesday, February 28, 2017 5:33 PM

2784-5. Bruke kjørestøttesystemene
C-HR_HV_OM_Europe_OM10538NOHvis en annen advarselmelding vises, følger du instruksjonene som vises på
skjermen.

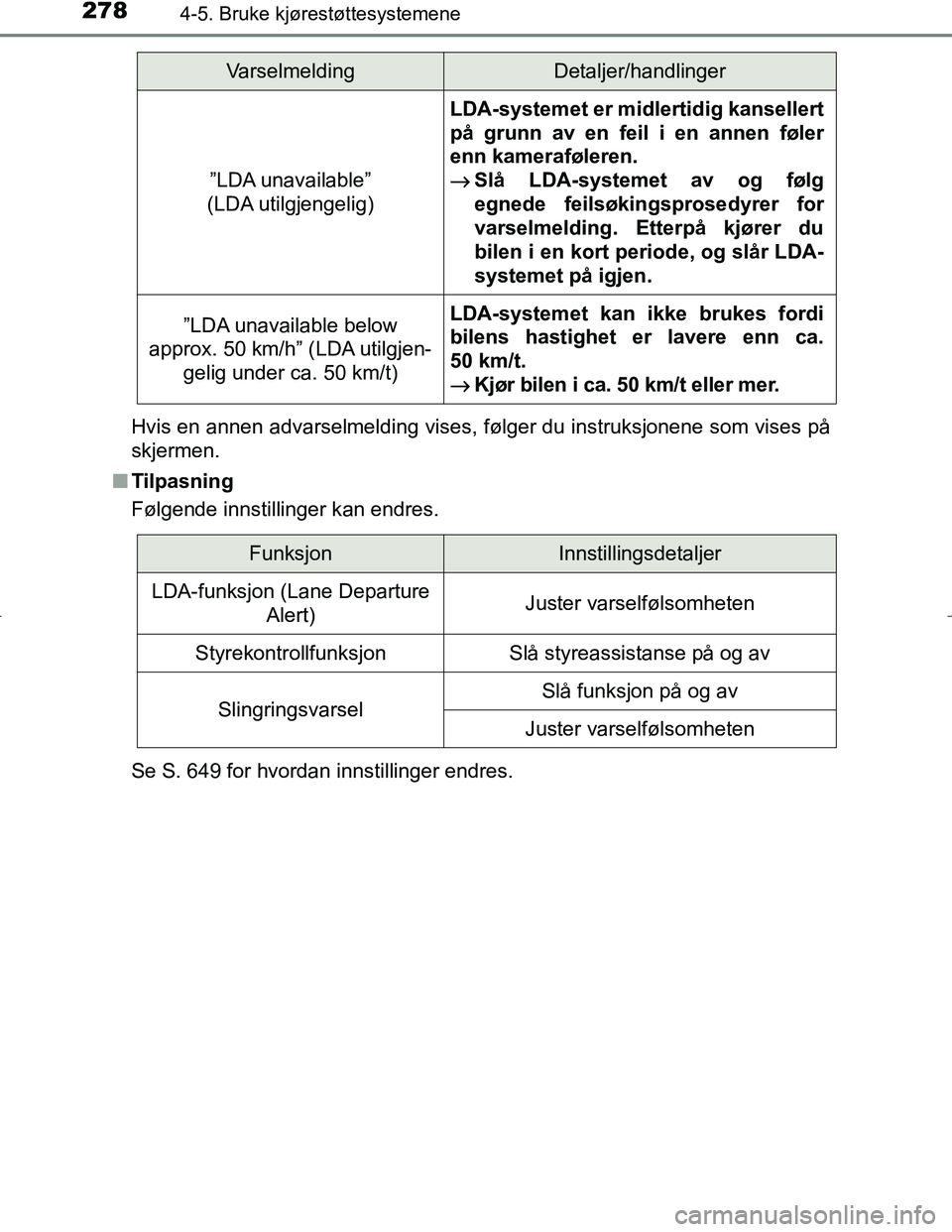

n Tilpasning
Følgende innstillinger kan endres.
Se S. 649 for hvordan innstillinger endres.
”LDA unavailable”
(LDA utilgjengelig)
LDA-systemet er midlertidig kansellert
på grunn av en feil i en annen føler
enn kameraføleren.
→
Slå LDA-systemet av og følg
egnede feilsøkingsprosedyrer for
varselmelding. Etterpå kjører du
bilen i en kort periode, og slår LDA-
systemet på igjen.
”LDA unavailable below
approx. 50 km/h” (LDA utilgjen- gelig under ca. 50 km/t)LDA-systemet kan ikke brukes fordi
bilens hastighet er lavere enn ca.
50 km/t.
→
Kjør bilen i ca. 50 km/t eller mer.
VarselmeldingDetaljer/handlinger
FunksjonInnstillingsdetaljer
LDA-funksjon (Lane Departure Alert)Juster varselfølsomheten
StyrekontrollfunksjonSlå styreassistanse på og av
SlingringsvarselSlå funksjon på og av
Juster varselfølsomheten
OM10538NO.book Page 278 Tuesday, February 28, 2017 5:33 PM

279
4
4-5. Bruke kjørestøttesystemene
Kjøring
C-HR_HV_OM_Europe_OM10538NO

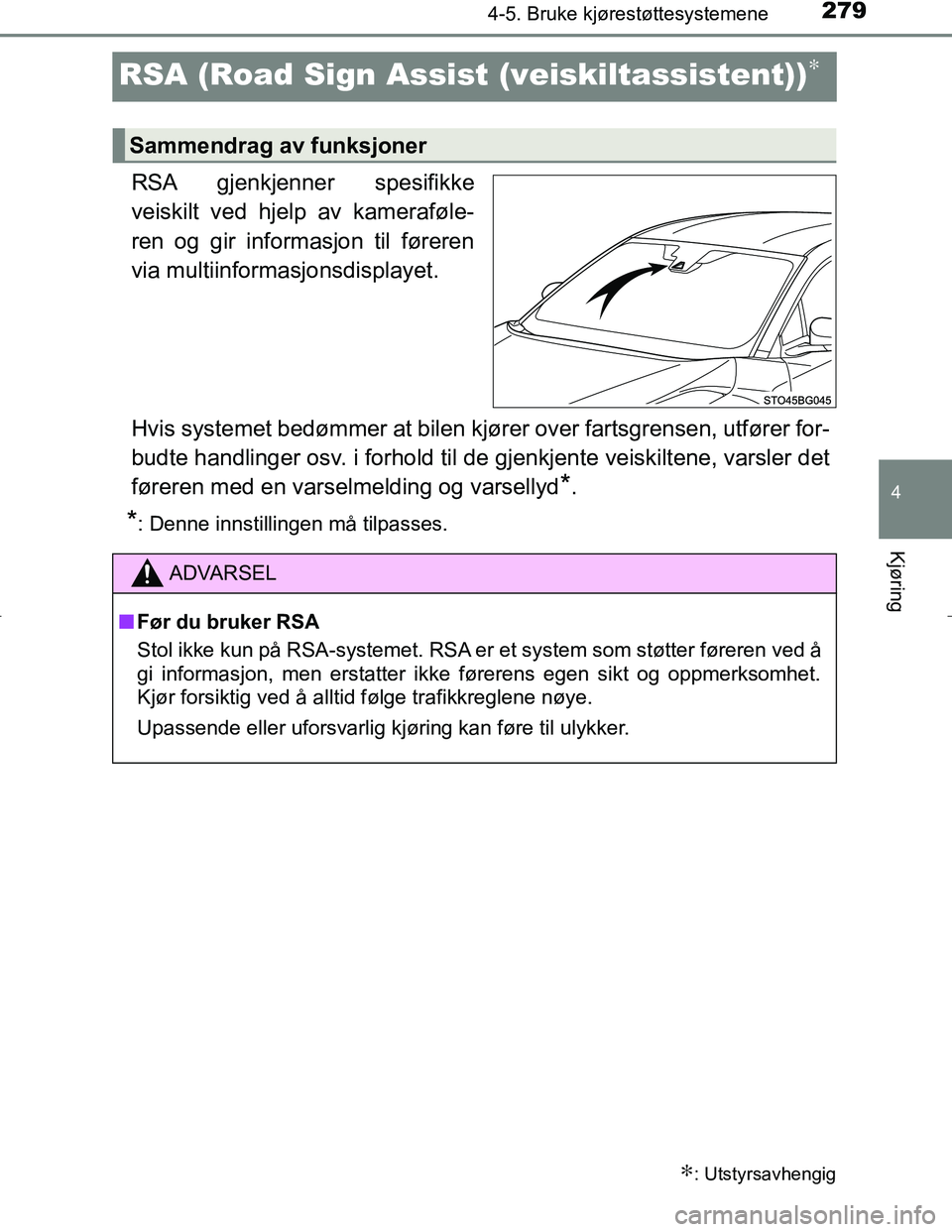

RSA (Road Sign Assist (veiskiltassistent))∗
RSA gjenkjenner spesifikke
veiskilt ved hjelp av kameraføle-
ren og gir informasjon til føreren
via multiinformasjonsdisplayet.
Hvis systemet bedømmer at bilen kjører over fartsgrensen, utfører for-
budte handlinger osv. i forhold til de gjenkjente veiskiltene, varsler det
føreren med en varselmelding og varsellyd
*.
*: Denne innstillingen må tilpasses.
∗: Utstyrsavhengig
Sammendrag av funksjoner
ADVARSEL
n Før du bruker RSA
Stol ikke kun på RSA-systemet. RSA er et system som støtter føreren ved å
gi informasjon, men erstatter ikke førerens egen sikt og oppmerksomhet.
Kjør forsiktig ved å alltid følge trafikkreglene nøye.
Upassende eller uforsvarlig kjøring kan føre til ulykker.
OM10538NO.book Page 279 Tuesday, February 28, 2017 5:33 PM
