TOYOTA C_HR HYBRID 2017 Instruksjoner for bruk (in Norwegian)

6409-1. Spesifikasjoner
C-HR_HV_OM_Europe_OM10538NO
*: Motorens oljekapasitet er en referansemengde som skal brukes når manskifter olje. Varm opp motoren og slå av hybridsystemet, vent mer enn 5
minutter, og sjekk oljenivået på peilepinnen.
n
Valg av motorolje
På din Toyota brukes ”Toyota Genuine Motor Oil”. Toyota anbefaler
bruk av godkjent ”Toyota Genuine Motor Oil”. Andre motoroljer av
tilsvarende kvalitet kan også brukes.
Oljekvalitet:
0W-20, 5W-30 og 10W-30:
API-grad SL ”Energy-Conserving”, SM ”Energy-Conserving”, SN
”Resource-Conserving” eller ILSAC-helårsolje
15W-40:
API SL, SM eller SN helårsolje
Anbefalt viskositet (SAE):
SAE 0W-20 fylles på Toyota på
produksjonsanlegget, og er det
beste alternativet for bilen din
for god drivstofføkonomi og
gode startegenskaper i kulde.
Hvis SAE 0W-20-olje ikke er til-
gjengelig, kan SAE 5W-30-olje
brukes. Den bør imidlertid byt-
tes ut med SAE 0W-20 ved
neste oljeskift.
Hvis du bruker SAE 10W-30
eller motorolje med høyere
viskositet ved ekstremt lave
temperaturer, kan det bli van-
skelig å starte motoren, så da
anbefaler vi SAE 0W-20 eller
5W-30 motorolje.
Smøresystem
Oljekapasitet
(ved oljeskift – referanse
*)
Med filter 4,2 l
Uten filter 3,9 l
Antatt temperaturområde frem
til neste oljeskiftForetrukket
OM10538NO.book Page 640 Tuesday, February 28, 2017 5:33 PM

6419-1. Spesifikasjoner
C-HR_HV_OM_Europe_OM10538NO
9
Kjøretøyspesifikasjoner

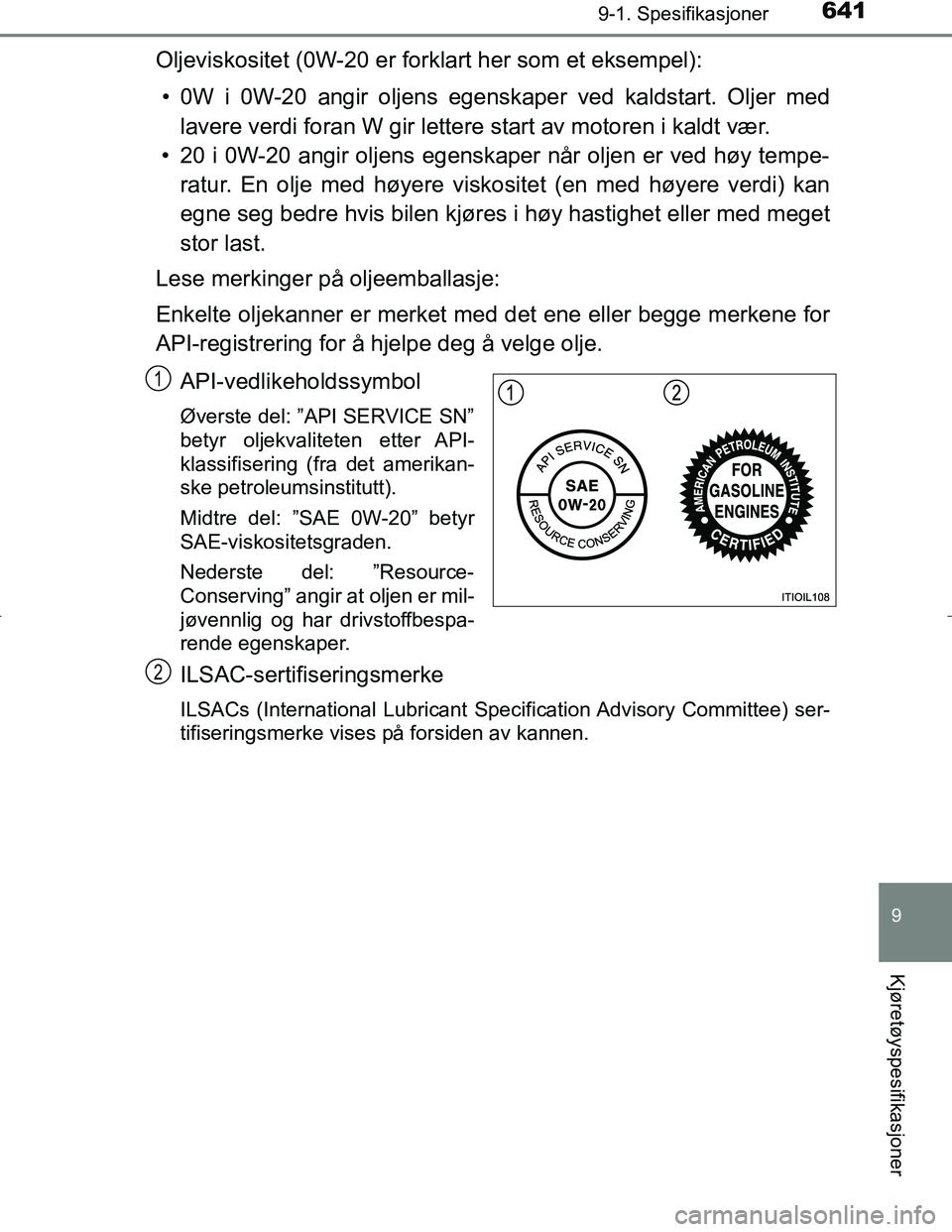

Oljeviskositet (0W-20 er forklart her som et eksempel):• 0W i 0W-20 angir oljens egenskaper ved kaldstart. Oljer med lavere verdi foran W gir lettere start av motoren i kaldt vær.
• 20 i 0W-20 angir oljens egenskaper når oljen er ved høy tempe- ratur. En olje med høyere viskositet (en med høyere verdi) kan
egne seg bedre hvis bilen kjøres i høy hastighet eller med meget
stor last.
Lese merkinger på oljeemballasje:
Enkelte oljekanner er merket med det ene eller begge merkene for
API-registrering for å hjelpe deg å velge olje.
API-vedlikeholdssymbol
Øverste del: ”API SERVICE SN”
betyr oljekvaliteten etter API-
klassifisering (fra det amerikan-
ske petroleumsinstitutt).
Midtre del: ”SAE 0W-20” betyr
SAE-viskositetsgraden.
Nederste del: ”Resource-
Conserving” angir at oljen er mil-
jøvennlig og har drivstoffbespa-
rende egenskaper.
ILSAC-sertifis eringsmerke
ILSACs (International Lubricant Specification Advisory Committee) ser-
tifiseringsmerke vises på forsiden av kannen.
1
2
OM10538NO.book Page 641 Tuesday, February 28, 2017 5:33 PM

6429-1. Spesifikasjoner
C-HR_HV_OM_Europe_OM10538NO

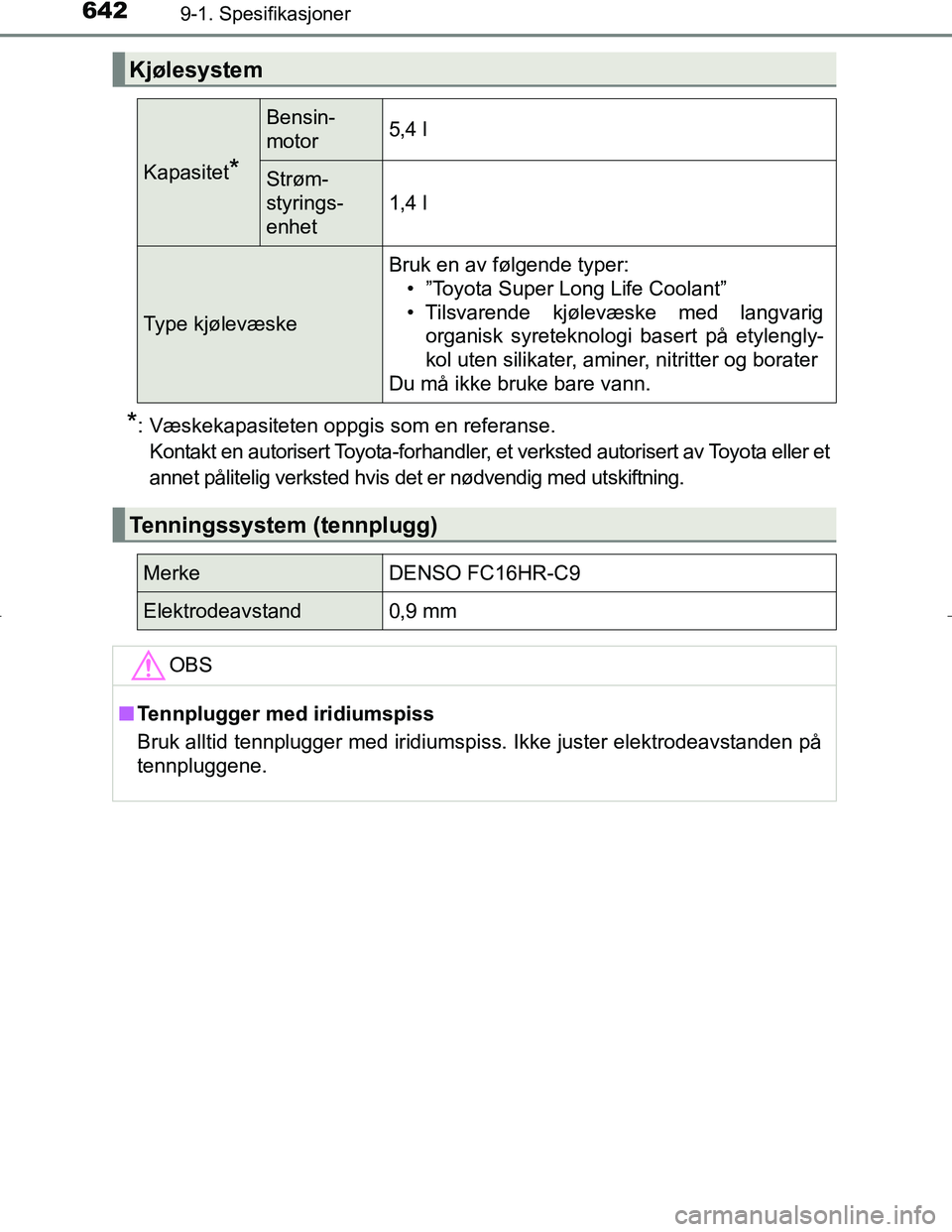

*: Væskekapasiteten oppgis som en referanse.Kontakt en autorisert Toyota-forhandler, et verksted autorisert av Toyota eller et
annet pålitelig verksted hvis det er nødvendig med utskiftning.
Kjølesystem
Kapasitet*
Bensin-
motor5,4 l
Strøm-
styrings-
enhet
1,4 l
Type kjølevæske
Bruk en av følgende typer: • ”Toyota Super Long Life Coolant”
• Tilsvarende kjølevæske med langvarig organisk syreteknologi basert på etylengly-
kol uten silikater, aminer, nitritter og borater
Du må ikke bruke bare vann.
Tenningssystem (tennplugg)
MerkeDENSO FC16HR-C9
Elektrodeavstand0,9 mm
OBS
n Tennplugger med iridiumspiss
Bruk alltid tennplugger med iridiumspiss. Ikke juster elektrodeavstanden på
tennpluggene.
OM10538NO.book Page 642 Tuesday, February 28, 2017 5:33 PM

6439-1. Spesifikasjoner
C-HR_HV_OM_Europe_OM10538NO
9
Kjøretøyspesifikasjoner

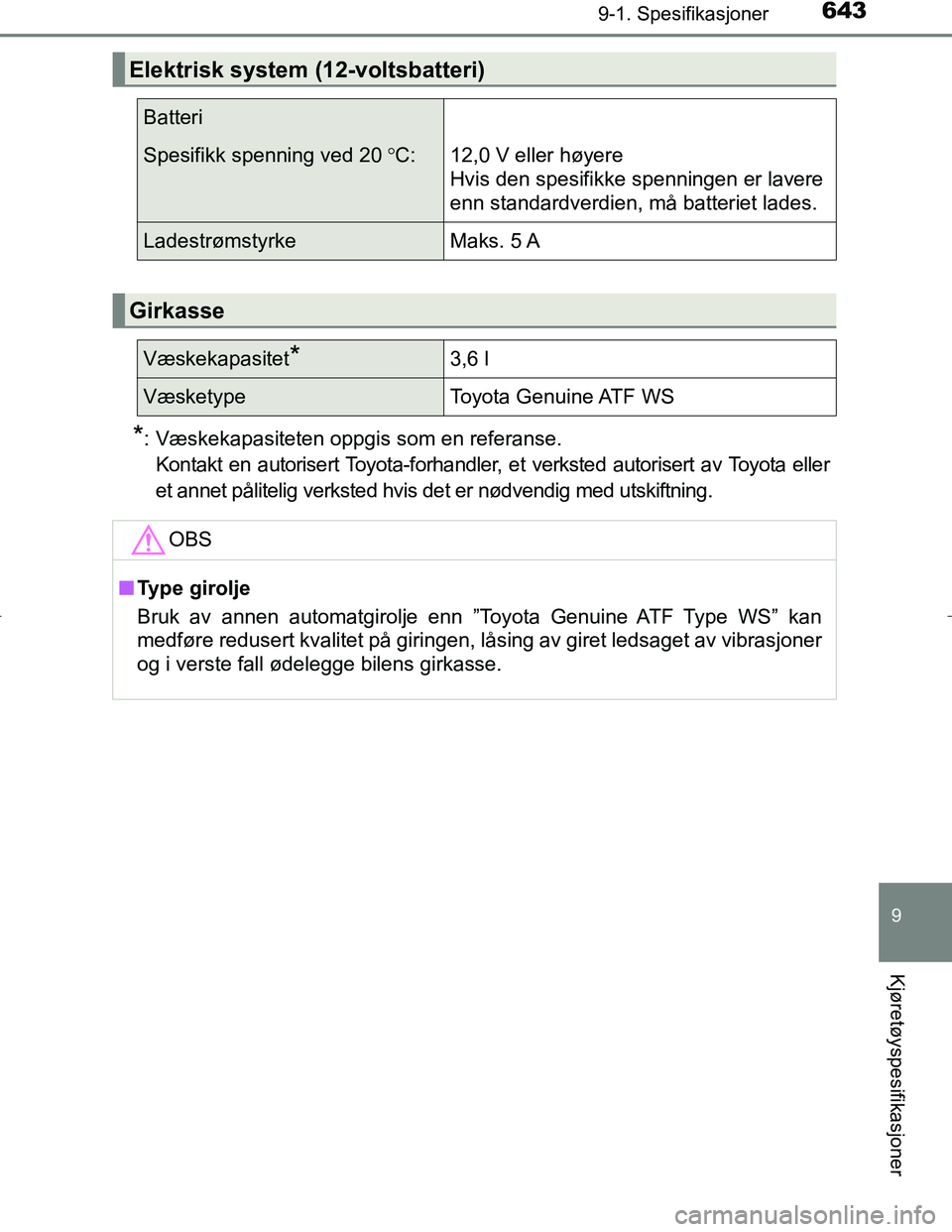

*: Væskekapasiteten oppgis som en referanse.Kontakt en autorisert Toyota-forhandler, et verksted autorisert av Toyota eller
et annet pålitelig verksted hvis det er nødvendig med utskiftning.
Elektrisk system (12-voltsbatteri)
Batteri
Spesifikk spenning ved 20 °C: 12,0 V eller høyere
Hvis den spesifikke spenningen er lavere
enn standardverdien, må batteriet lades.
LadestrømstyrkeMaks. 5 A
Girkasse
Væskekapasitet*3,6 l
VæsketypeToyota Genuine ATF WS
OBS
n Type girolje
Bruk av annen automatgirolje enn ”Toyota Genuine ATF Type WS” kan
medføre redusert kvalitet på giringen, låsing av giret ledsaget av vibrasjoner
og i verste fall ødelegge bilens girkasse.
OM10538NO.book Page 643 Tuesday, February 28, 2017 5:33 PM

6449-1. Spesifikasjoner
C-HR_HV_OM_Europe_OM10538NO

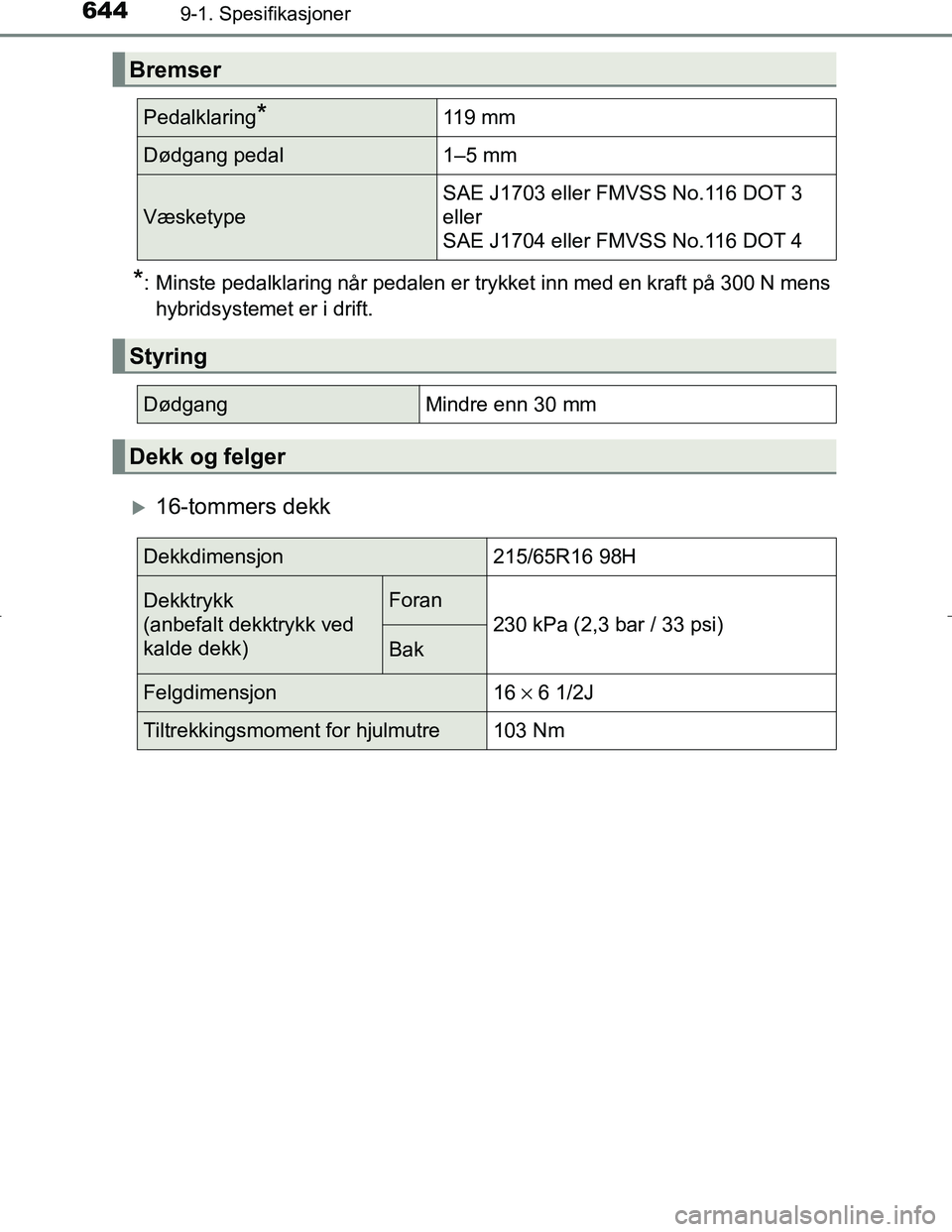

*: Minste pedalklaring når pedalen er trykket inn med en kraft på 300 N menshybridsystemet er i drift.
16-tommers dekk
Bremser
Pedalklaring*119 mm
Dødgang pedal 1–5 mm
Væsketype SAE J1703 eller FMVSS No.116 DOT 3
eller
SAE J1704 eller FMVSS No.116 DOT 4
Styring
DødgangMindre enn 30 mm
Dekk og felger
Dekkdimensjon215/65R16 98H
Dekktrykk
(anbefalt dekktrykk ved
kalde dekk)Foran
230 kPa (2,3 bar / 33 psi)
Bak
Felgdimensjon16 ×
6 1/2J
Tiltrekkingsmoment for hjulmutre103 Nm
OM10538NO.book Page 644 Tuesday, February 28, 2017 5:33 PM

6459-1. Spesifikasjoner
C-HR_HV_OM_Europe_OM10538NO
9
Kjøretøyspesifikasjoner

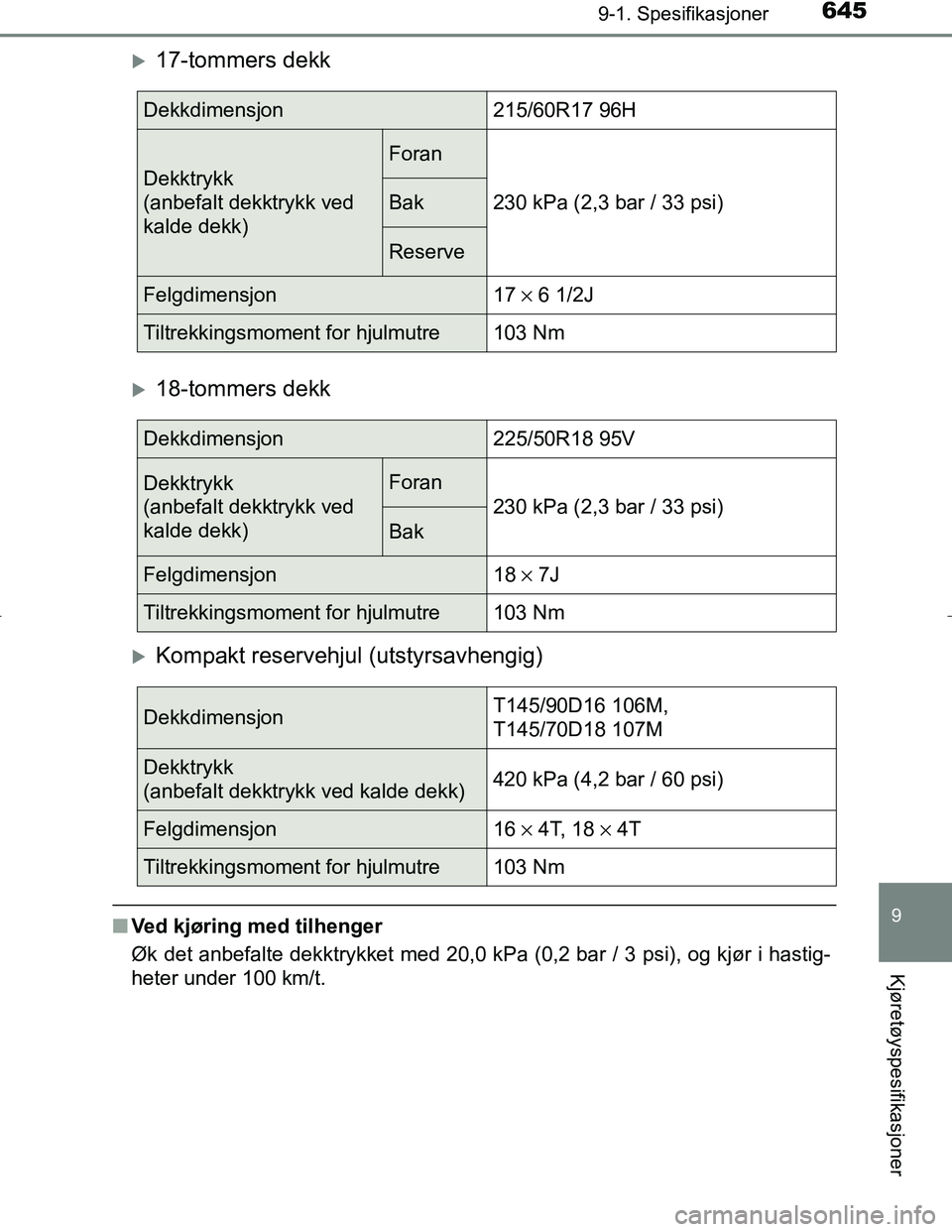

17-tommers dekk
18-tommers dekk
Kompakt reservehjul (utstyrsavhengig)
nVed kjøring med tilhenger
Øk det anbefalte dekktrykket med 20,0 kPa (0,2 bar / 3 psi), og kjør i hastig-
heter under 100 km/t.
Dekkdimensjon215/60R17 96H
Dekktrykk
(anbefalt dekktrykk ved
kalde dekk)
Foran
230 kPa (2,3 bar / 33 psi)Bak
Reserve
Felgdimensjon17 × 6 1/2J
Tiltrekkingsmoment for hjulmutre103 Nm
Dekkdimensjon225/50R18 95V
Dekktrykk
(anbefalt dekktrykk ved
kalde dekk)Foran
230 kPa (2,3 bar / 33 psi)
Bak
Felgdimensjon18 × 7J
Tiltrekkingsmoment for hjulmutre103 Nm
DekkdimensjonT145/90D16 106M,
T145/70D18 107M
Dekktrykk
(anbefalt dekktrykk ved kalde dekk)420 kPa (4,2 bar / 60 psi)
Felgdimensjon16 × 4T, 18 × 4T
Tiltrekkingsmoment for hjulmutre103 Nm
OM10538NO.book Page 645 Tuesday, February 28, 2017 5:33 PM

6469-1. Spesifikasjoner
C-HR_HV_OM_Europe_OM10538NO

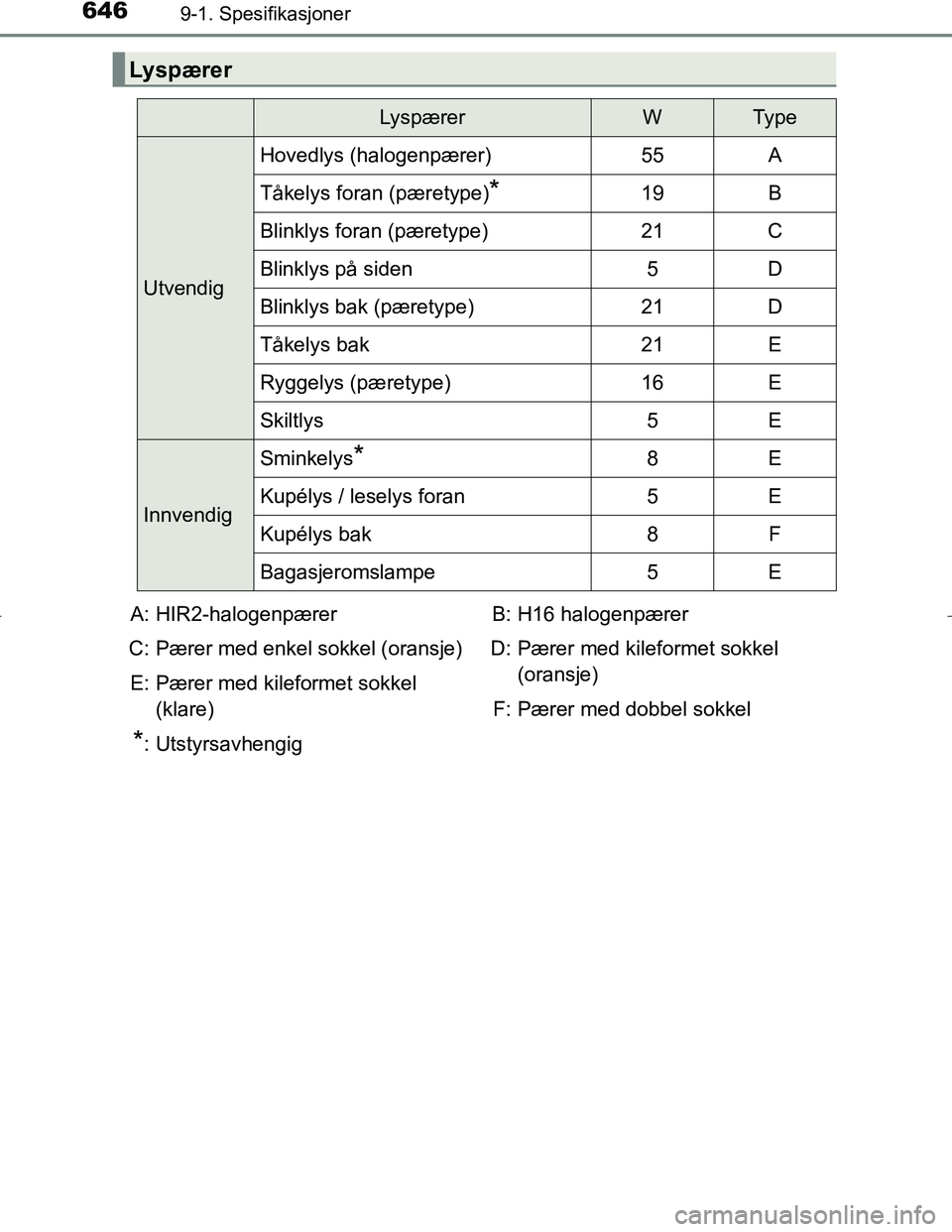

Lyspærer
LyspærerWTy p e
Utvendig
Hovedlys (halogenpærer)55A
Tåkelys foran (pæretype)*19B
Blinklys foran (pæretype)21C
Blinklys på siden5D
Blinklys bak (pæretype)21D
Tåkelys bak21E
Ryggelys (pæretype)16E
Skiltlys5E
Innvendig
Sminkelys*8E
Kupélys / leselys foran5E
Kupélys bak8F
Bagasjeromslampe5E
A: HIR2-halogenpærer
C: Pærer med enkel sokkel (oransje)
E: Pærer med kileformet sokkel (klare)
*: Utstyrsavhengig B: H16 halogenpærer
D: Pærer med kileformet sokkel (oransje)
F: Pærer med dobbel sokkel
OM10538NO.book Page 646 Tuesday, February 28, 2017 5:33 PM

6479-1. Spesifikasjoner
9
Kjøretøyspesifikasjoner
C-HR_HV_OM_Europe_OM10538NO

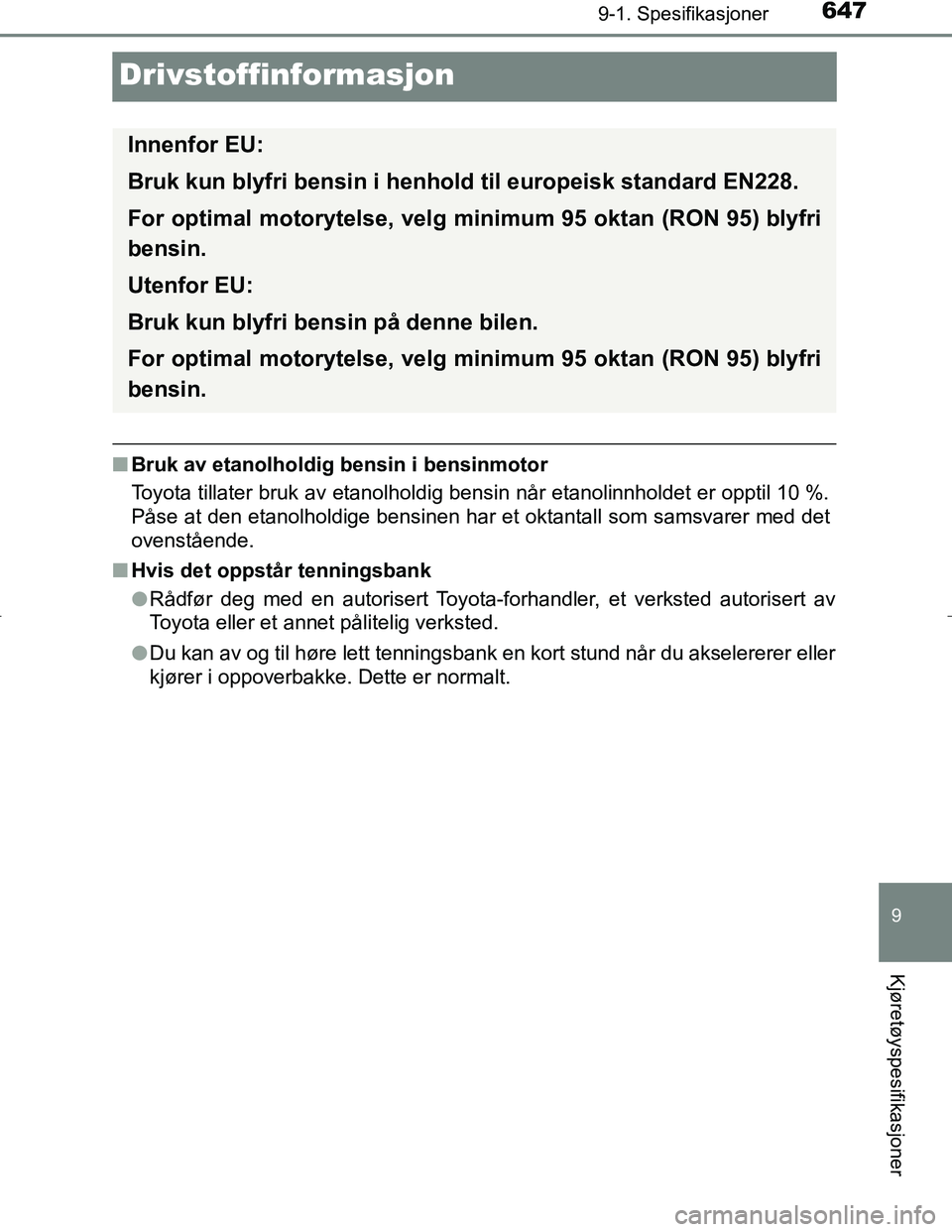

Drivstoffinformasjon
nBruk av etanolholdig bensin i bensinmotor
Toyota tillater bruk av etanolholdig bensin når etanolinnholdet er opptil 10 %.
Påse at den etanolholdige bensinen har et oktantall som samsvarer med det
ovenstående.
n Hvis det oppstår tenningsbank
lRådfør deg med en autorisert Toyota-forhandler, et verksted autorisert av
Toyota eller et annet pålitelig verksted.
l Du kan av og til høre lett tenningsbank en kort stund når du akselererer eller
kjører i oppoverbakke. Dette er normalt.
Innenfor EU:
Bruk kun blyfri bensin i henhold til europeisk standard EN228.
For optimal motorytelse, velg mi nimum 95 oktan (RON 95) blyfri
bensin.
Utenfor EU:
Bruk kun blyfri bensin på denne bilen.
For optimal motorytelse, velg mi nimum 95 oktan (RON 95) blyfri
bensin.
OM10538NO.book Page 647 Tuesday, February 28, 2017 5:33 PM

6489-1. Spesifikasjoner
C-HR_HV_OM_Europe_OM10538NOOBS
n
Merknad om drivstoffkvalitet
l Ikke bruk feil drivstoff. Ved bruk av feil drivstoff vil motoren bli skadet.
l Ikke bruk blyholdig bensin.
Blyholdig bensin vil føre til at treveiskatalysatoren mister effekt, og forhin-
dre at avgasskontrollsystemet fungerer som det skal.
l Innenfor EU: Drivstoffet bioetanol som selges under navn som ”E50” eller
”E85” og drivstoff som inneholder store mengder etanol, skal ikke brukes.
Bruk av slike drivstoff vil skade bilens drivstoffsystem. Ved tvil må du
spørre en autorisert Toyota-forhandler, et verksted autorisert av Toyota
eller et annet pålitelig verksted.
l Utenfor EU: Drivstoffet bioetanol som selges under navn som ”E50” eller
”E85” og drivstoff som inneholder store mengder etanol, skal ikke brukes.
Bilen kan bruke bensin blandet med maks. 10 % etanol. Bruk av drivstoff
med et etanolinnhold høyere enn 10 % (E10) vil skade bilens drivstoffsys-
tem. Sørg for at påfylling av drivstoff kun skjer fra kilder hvor drivstoffspesi-
fikasjoner og kvalitet er garantert. Ved tvil må du spørre en autorisert
Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig
verksted.
l Ikke bruk metanolholdig bensin som M15, M85, M100.
Bruk av metanolholdig bensin kan føre til motorskade eller motorsvikt.
OM10538NO.book Page 648 Tuesday, February 28, 2017 5:33 PM

6499-2. Tilpasning
C-HR_HV_OM_Europe_OM10538NO
9
Kjøretøyspesifikasjoner

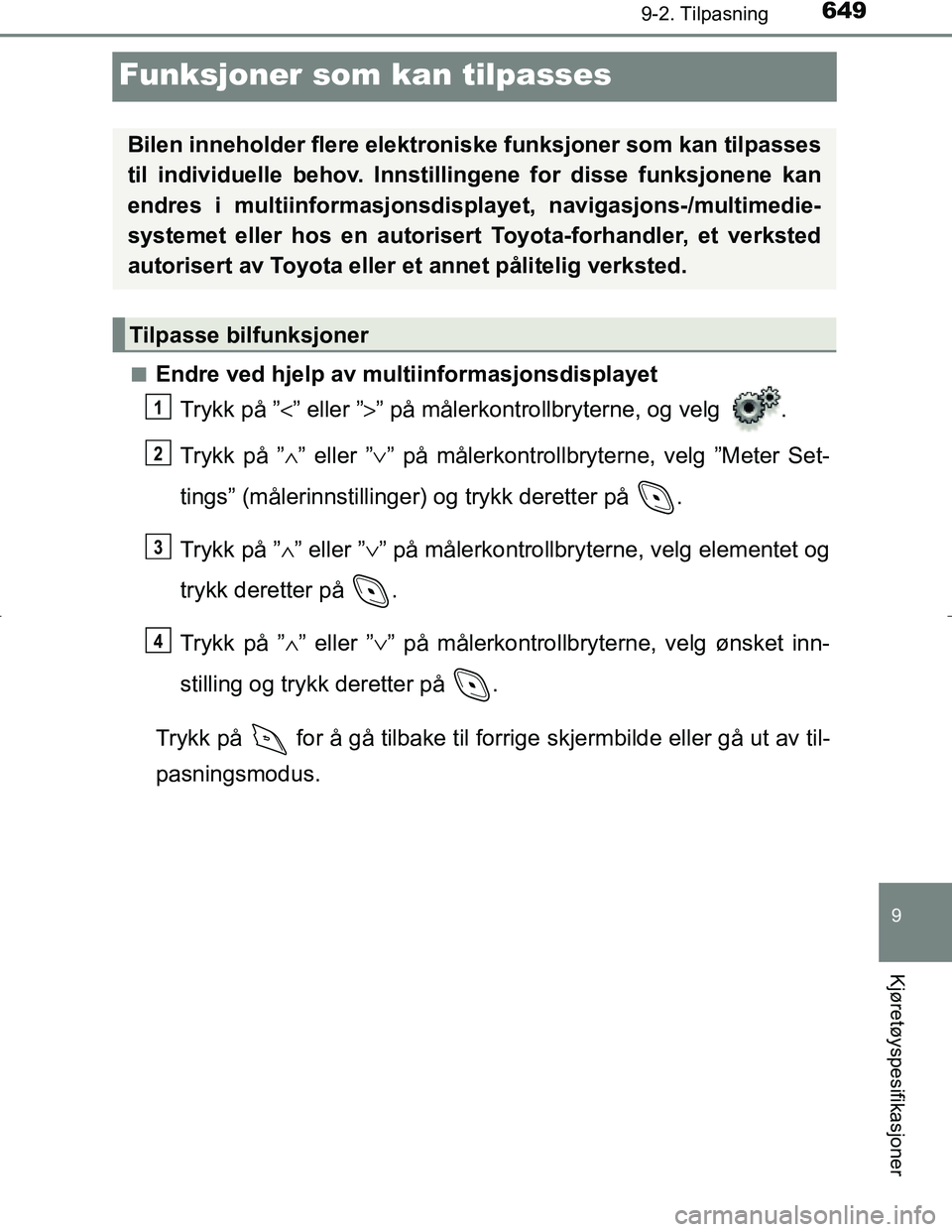

Funksjoner som kan tilpasses
nEndre ved hjelp av multiinformasjonsdisplayetTrykk på ” <” eller ” >” på målerkontrollbryterne, og velg .
Trykk på ” ∧” eller ” ∨” på målerkontrollbryterne, velg ”Meter Set-
tings” (målerinnstillinger) og trykk deretter på .
Trykk på ” ∧” eller ” ∨” på målerkontrollbryterne, velg elementet og
trykk deretter på .
Trykk på ” ∧” eller ” ∨” på målerkontrollbryterne, velg ønsket inn-
stilling og trykk deretter på .
Trykk på for å gå tilbake til forrige skjermbilde eller gå ut av til-
pasningsmodus.
Bilen inneholder flere elektroni ske funksjoner som kan tilpasses
til individuelle behov. Innstillingene for disse funksjonene kan
endres i multiinformasjonsdisplayet, navigasjons-/multimedie-
systemet eller hos en autorisert Toyota-forhandler, et verksted
autorisert av Toyota eller et annet pålitelig verksted.
Tilpasse bilfunksjoner
1
2
3
4
