TOYOTA C_HR HYBRID 2017 Instruksjoner for bruk (in Norwegian)

6308-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10538NOn

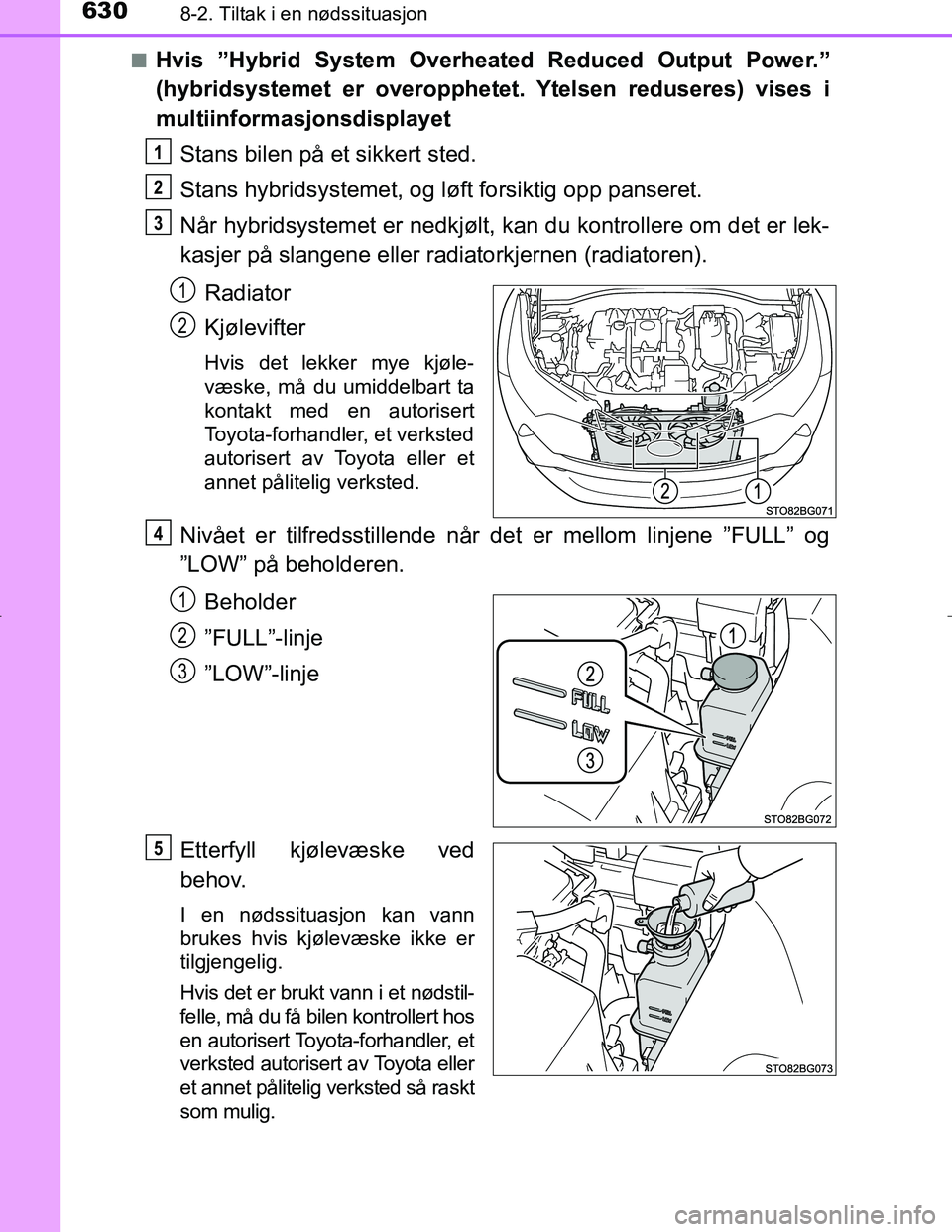

Hvis ”Hybrid System Overheated Reduced Output Power.”
(hybridsystemet er overopphetet. Ytelsen reduseres) vises i
multiinformasjonsdisplayet
Stans bilen på et sikkert sted.
Stans hybridsystemet, og lø ft forsiktig opp panseret.
Når hybridsystemet er nedkjølt, kan du kontrollere om det er lek-
kasjer på slangene eller radiatorkjernen (radiatoren).
Radiator
Kjølevifter
Hvis det lekker mye kjøle-
væske, må du umiddelbart ta
kontakt med en autorisert
Toyota-forhandler, et verksted
autorisert av Toyota eller et
annet pålitelig verksted.
Nivået er tilfredsstillende når det er mellom linjene ”FULL” og
”LOW” på beholderen.Beholder
”FULL”-linje
”LOW”-linje
Etterfyll kjølevæske ved
behov.
I en nødssituasjon kan vann
brukes hvis kjølevæske ikke er
tilgjengelig.
Hvis det er brukt vann i et nødstil-
felle, må du få bilen kontrollert hos
en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller
et annet pålitelig verksted så raskt
som mulig.
1
2
3
1
2
4
1
2
3
5
OM10538NO.book Page 630 Tuesday, February 28, 2017 5:33 PM

6318-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10538NO
8
Hvis det oppstår problemer
Etter å ha stanset hybridsystemet og ventet i 5 minutter eller mer,
starter du hybridsystemet igjen og kontrollerer om ”Hybrid Sys-
tem Overheated” (hybridsystemet er overopphetet) vises i multi-
informasjonsdisplayet.
Hvis meldingen ikke forsvinner:
Slå av hybridsystemet umiddel bart og kontakt en autorisert
Toyota-forhandler, et verksted autorisert av Toyota eller et annet
pålitelig verksted umiddelbart.
Hvis meldingen ikke vises:
Temperaturen i hybridsystemet har falt og bilen kan kjøres som
normalt.
Hvis meldingen vises igjen ofte, må du kontakte en autorisert Toyota-
forhandler, et verksted autorisert av Toyota eller et annet pålitelig verk-
sted.
ADVARSEL
n Slik hindrer du en ulykke eller personskader når du kontrollerer under
panseret på bilen
Ta hensyn til følgende forholdsregler.
Hvis ikke, kan det føre til alvorlige personskader som for eksempel forbren-
ninger.
l Hvis det kommer damp fra panseret, må du ikke åpne panseret før dam-
pen har forsvunnet. Motorrommet kan være meget varmt.
l Når hybridsystemet er slått av, må du kontrollere at indikatoren på ten-
ningsbryteren og ”READY”-indikatoren er slått av.
Når hybridsystemet er i drift, kan bensinmotoren starte automatisk, eller
kjøleviftene kan plutselig fungere selv om bensinmotoren stanser. Ikke rør
eller kom nær roterende deler, som f.eks. viften, da fingre, klær (f.eks. et
skjerf eller et halstørkle) kan sette seg fast og føre til alvorlige skader.
l Ikke løsne lokket på ekspansjonstanken mens hybridsystemet og radiato-
ren er varme.
Damp eller kjølevæske som holder høy temperatur kan sprute ut.
6
OM10538NO.book Page 631 Tuesday, February 28, 2017 5:33 PM

6328-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10538NOOBS
n

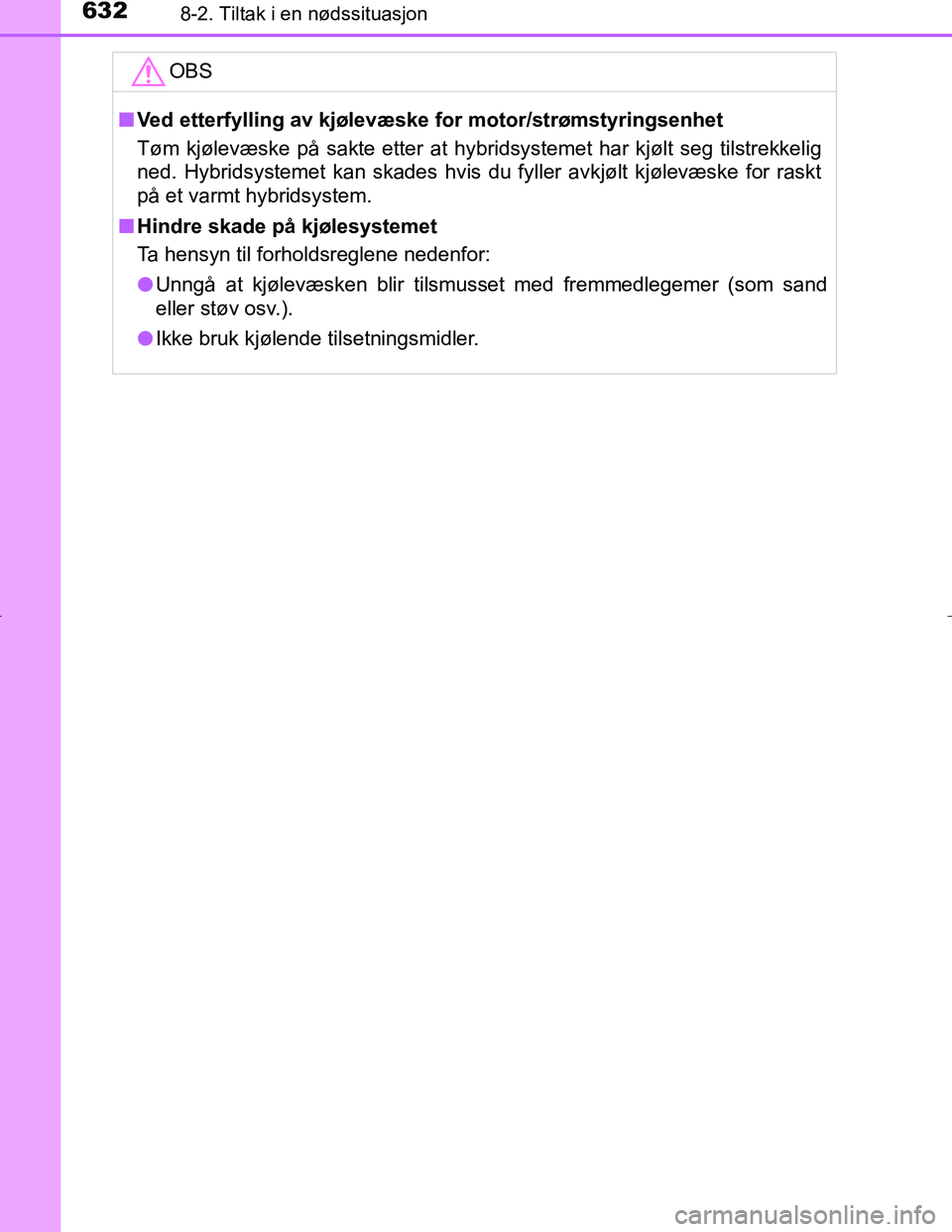

Ved etterfylling av kjølevæske for motor/strømstyringsenhet
Tøm kjølevæske på sakte etter at hybridsystemet har kjølt seg tilstrekkelig
ned. Hybridsystemet kan skades hvis du fyller avkjølt kjølevæske for raskt
på et varmt hybridsystem.
n Hindre skade på kjølesystemet
Ta hensyn til forholdsreglene nedenfor:
l Unngå at kjølevæsken blir tilsmu sset med fremmedlegemer (som sand
eller støv osv.).
l Ikke bruk kjølende tilsetningsmidler.
OM10538NO.book Page 632 Tuesday, February 28, 2017 5:33 PM

6338-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10538NO
8
Hvis det oppstår problemer

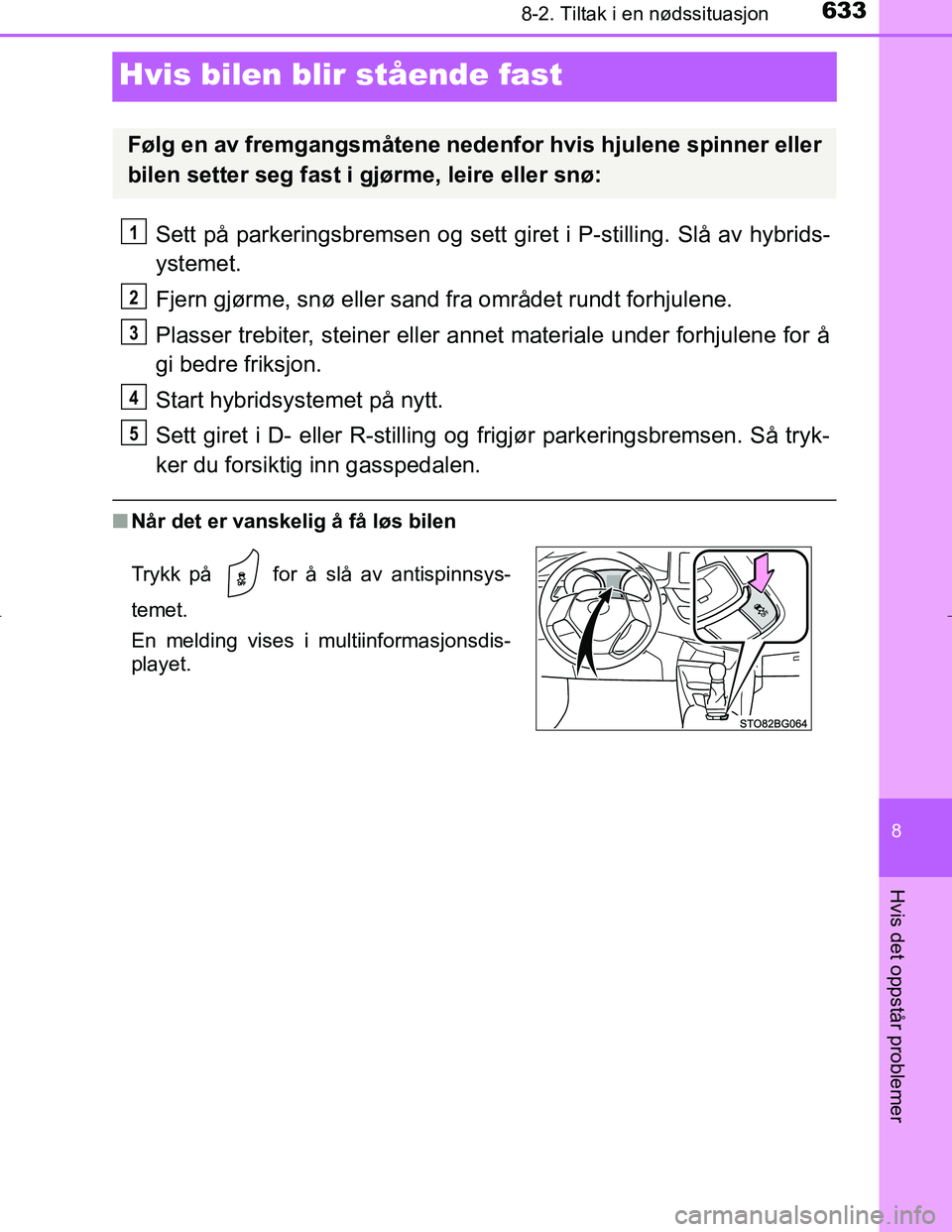

Hvis bilen blir stående fast
Sett på parkeringsbremsen og sett giret i P-stilling. Slå av hybrids-
ystemet.
Fjern gjørme, snø eller sand fra området rundt forhjulene.
Plasser trebiter, steiner eller annet materiale under forhjulene for å
gi bedre friksjon.
Start hybridsystemet på nytt.
Sett giret i D- eller R-stilling og frigjør parkeringsbremsen. Så tryk-
ker du forsiktig inn gasspedalen.
n Når det er vanskelig å få løs bilen
Følg en av fremgangsmåtene nedenfor hvis hjulene spinner eller
bilen setter seg fast i gjørme, leire eller snø:
Trykk på for å slå av antispinnsys-
temet.
En melding vises i multiinformasjonsdis-
playet.
1
2
3
4
5
OM10538NO.book Page 633 Tuesday, February 28, 2017 5:33 PM

6348-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10538NO

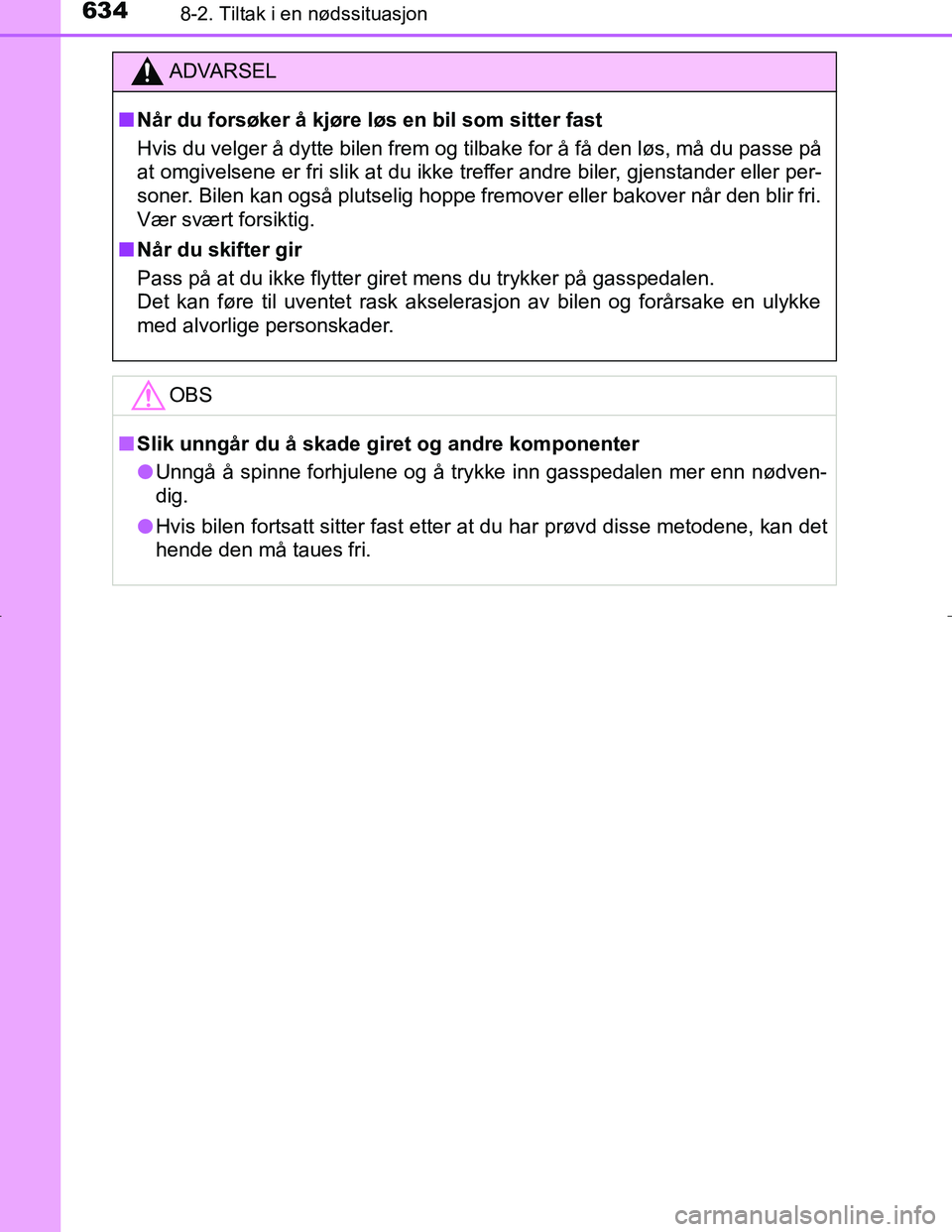

ADVARSEL
n Når du forsøker å kjøre løs en bil som sitter fast
Hvis du velger å dytte bilen frem og tilbake for å få den løs, må du passe på
at omgivelsene er fri slik at du ikke treffer andre biler, gjenstander eller per-
soner. Bilen kan også plutselig hoppe fremov er eller bakover når den blir fri.
Vær svært forsiktig.
n Når du skifter gir
Pass på at du ikke flytter giret mens du trykker på gasspedalen.
Det kan føre til uventet rask akselerasjon av bilen og forårsake en ulykke
med alvorlige personskader.
OBS
nSlik unngår du å skade giret og andre komponenter
l Unngå å spinne forhjulene og å trykke inn gasspedalen mer enn nødven-
dig.
l Hvis bilen fortsatt sitter fast etter at du har prøvd disse metodene, kan det
hende den må taues fri.
OM10538NO.book Page 634 Tuesday, February 28, 2017 5:33 PM

635

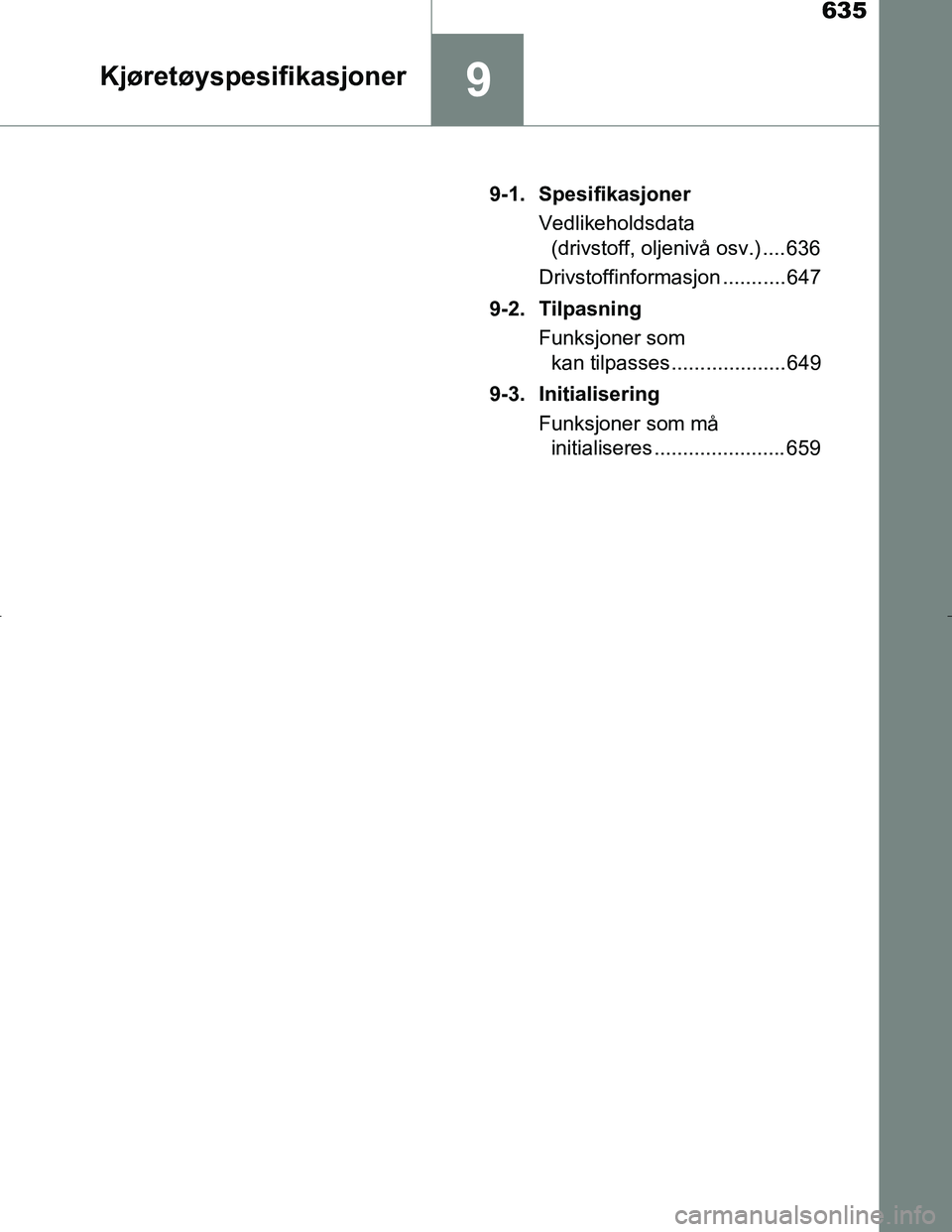

9Kjøretøyspesifikasjoner
C-HR_HV_OM_Europe_OM10538NO9-1. Spesifikasjoner
Vedlikeholdsdata (drivstoff, oljenivå osv.) .... 636
Drivstoffinformasjon ........... 647
9-2. Tilpasning Funksjoner som kan tilpasses .................... 649
9-3. Initialisering Funksjoner som må initialiseres ....................... 659
OM10538NO.book Page 635 Tuesday, February 28, 2017 5:33 PM

6369-1. Spesifikasjoner
C-HR_HV_OM_Europe_OM10538NO

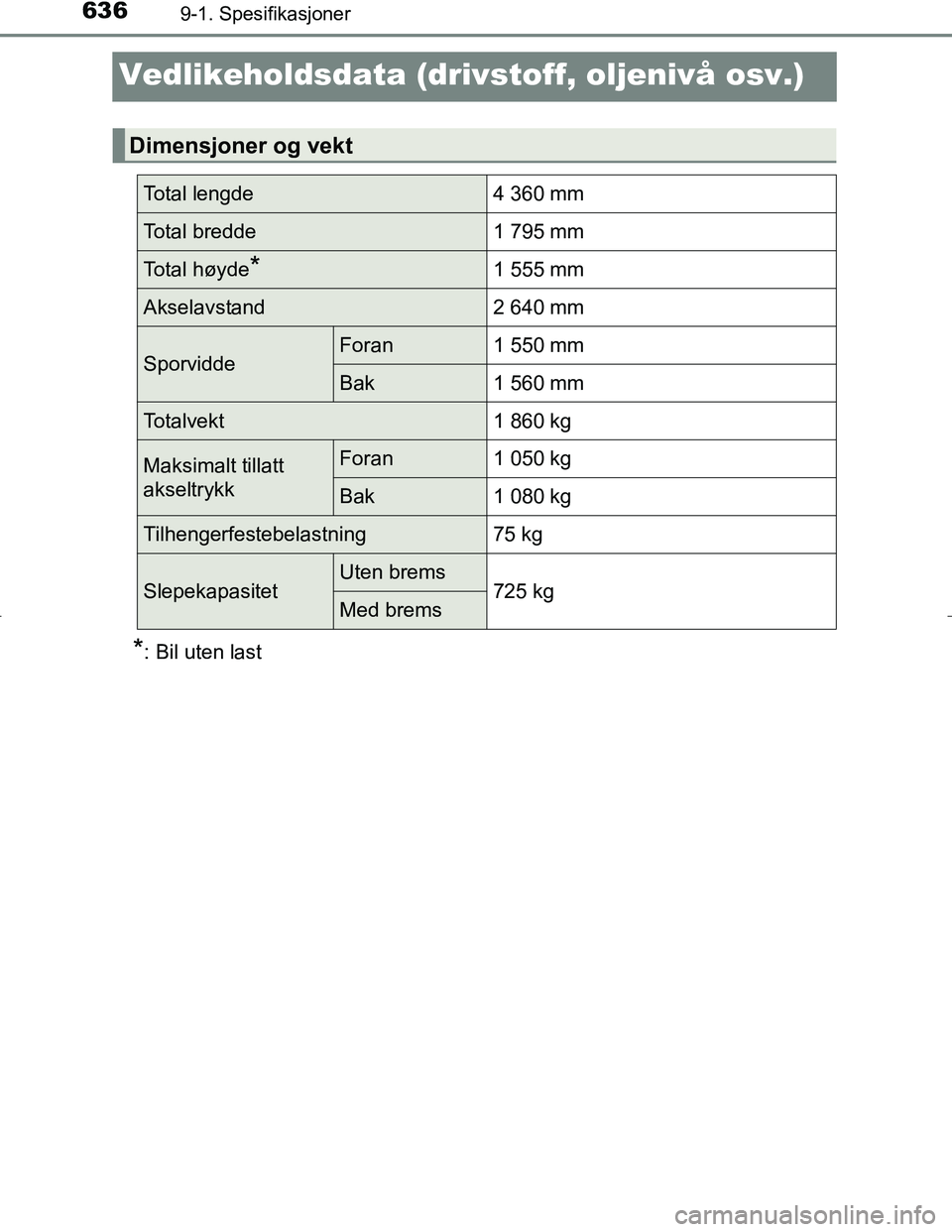

Vedlikeholdsdata (drivstoff, oljenivå osv.)
*: Bil uten last
Dimensjoner og vekt
Total lengde4 360 mm
Total bredde1 795 mm
Total høyde*1 555 mm
Akselavstand2 640 mm
SporviddeForan1 550 mm
Bak1 560 mm
Totalvekt1 860 kg
Maksimalt tillatt
akseltrykkForan1 050 kg
Bak1 080 kg
Tilhengerfestebelastning75 kg
SlepekapasitetUten brems725 kgMed brems
OM10538NO.book Page 636 Tuesday, February 28, 2017 5:33 PM

6379-1. Spesifikasjoner
C-HR_HV_OM_Europe_OM10538NO
9
Kjøretøyspesifikasjoner

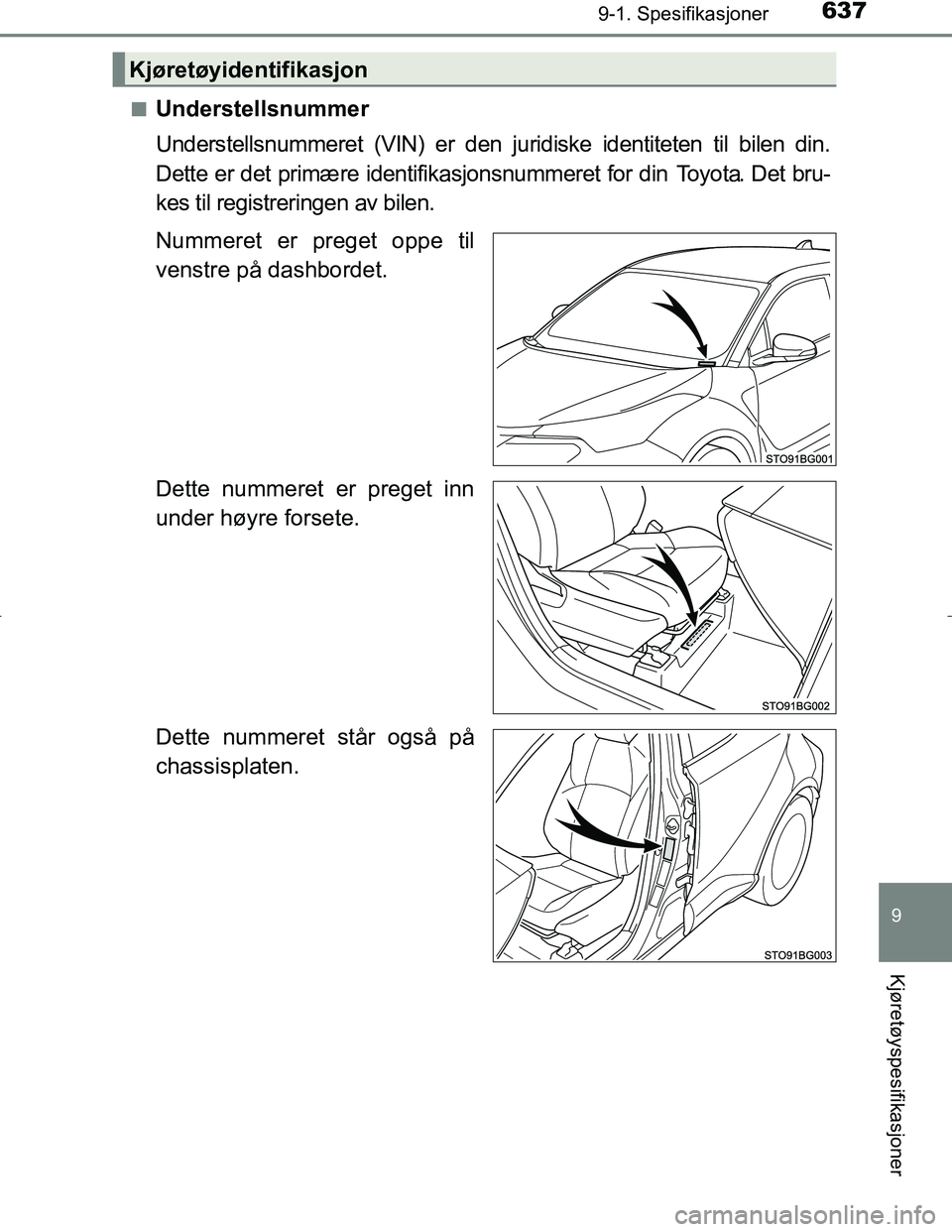

nUnderstellsnummer
Understellsnummeret (VIN) er den juridiske identiteten til bilen din.
Dette er det primære identifikasjonsnummeret for din Toyota. Det bru-
kes til registreringen av bilen.
Nummeret er preget oppe til
venstre på dashbordet.
Dette nummeret er preget inn
under høyre forsete.
Dette nummeret står også på
chassisplaten.
Kjøretøyidentifikasjon
OM10538NO.book Page 637 Tuesday, February 28, 2017 5:33 PM

6389-1. Spesifikasjoner
C-HR_HV_OM_Europe_OM10538NOn

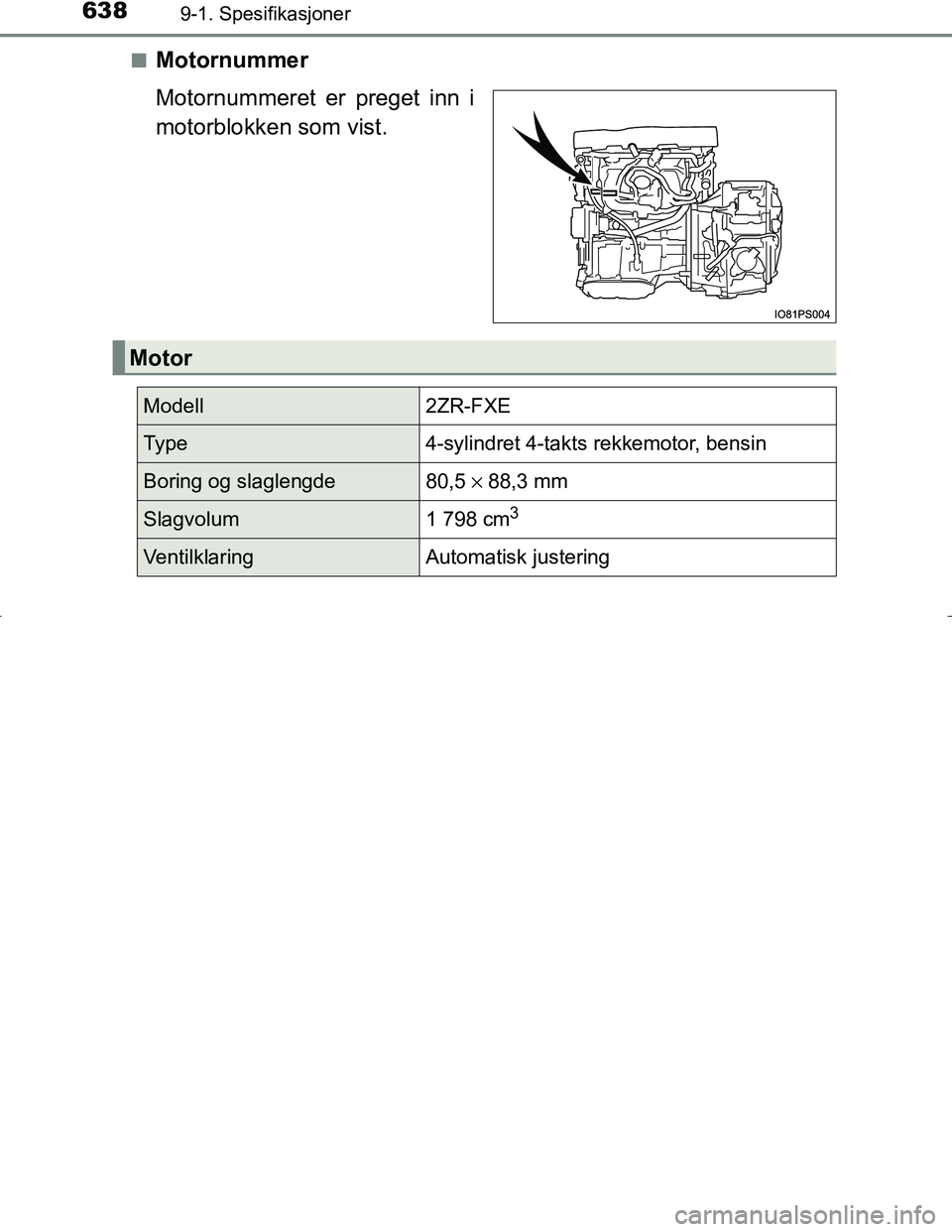

Motornummer
Motornummeret er preget inn i
motorblokken som vist.
Motor
Modell2ZR-FXE
Ty p e4-sylindret 4-takts rekkemotor, bensin
Boring og slaglengde80,5 ×
88,3 mm
Slagvolum1 798 cm3
VentilklaringAutomatisk justering
OM10538NO.book Page 638 Tuesday, February 28, 2017 5:33 PM

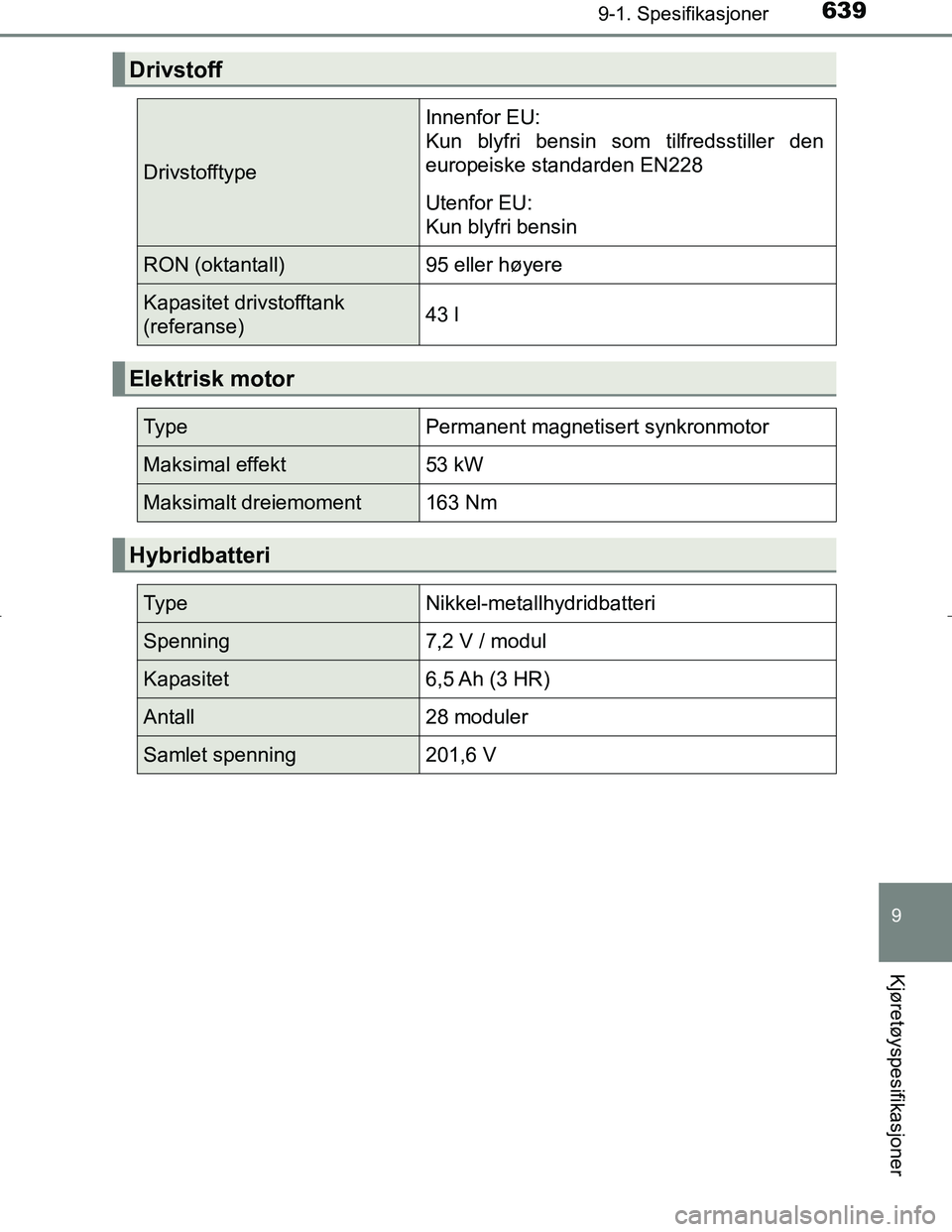

6399-1. Spesifikasjoner
C-HR_HV_OM_Europe_OM10538NO
9
Kjøretøyspesifikasjoner
Drivstoff
Drivstofftype
Innenfor EU:
Kun blyfri bensin som tilfredsstiller den
europeiske standarden EN228
Utenfor EU:
Kun blyfri bensin
RON (oktantall)95 eller høyere
Kapasitet drivstofftank
(referanse)43 l
Elektrisk motor
Ty p ePermanent magnetisert synkronmotor
Maksimal effekt53 kW
Maksimalt dreiemoment163 Nm
Hybridbatteri
Ty p eNikkel-metallhydridbatteri
Spenning7,2 V / modul
Kapasitet6,5 Ah (3 HR)
Antall28 moduler
Samlet spenning201,6 V
OM10538NO.book Page 639 Tuesday, February 28, 2017 5:33 PM
