TOYOTA C_HR HYBRID 2017 Instruksjoner for bruk (in Norwegian)

6108-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10538NO

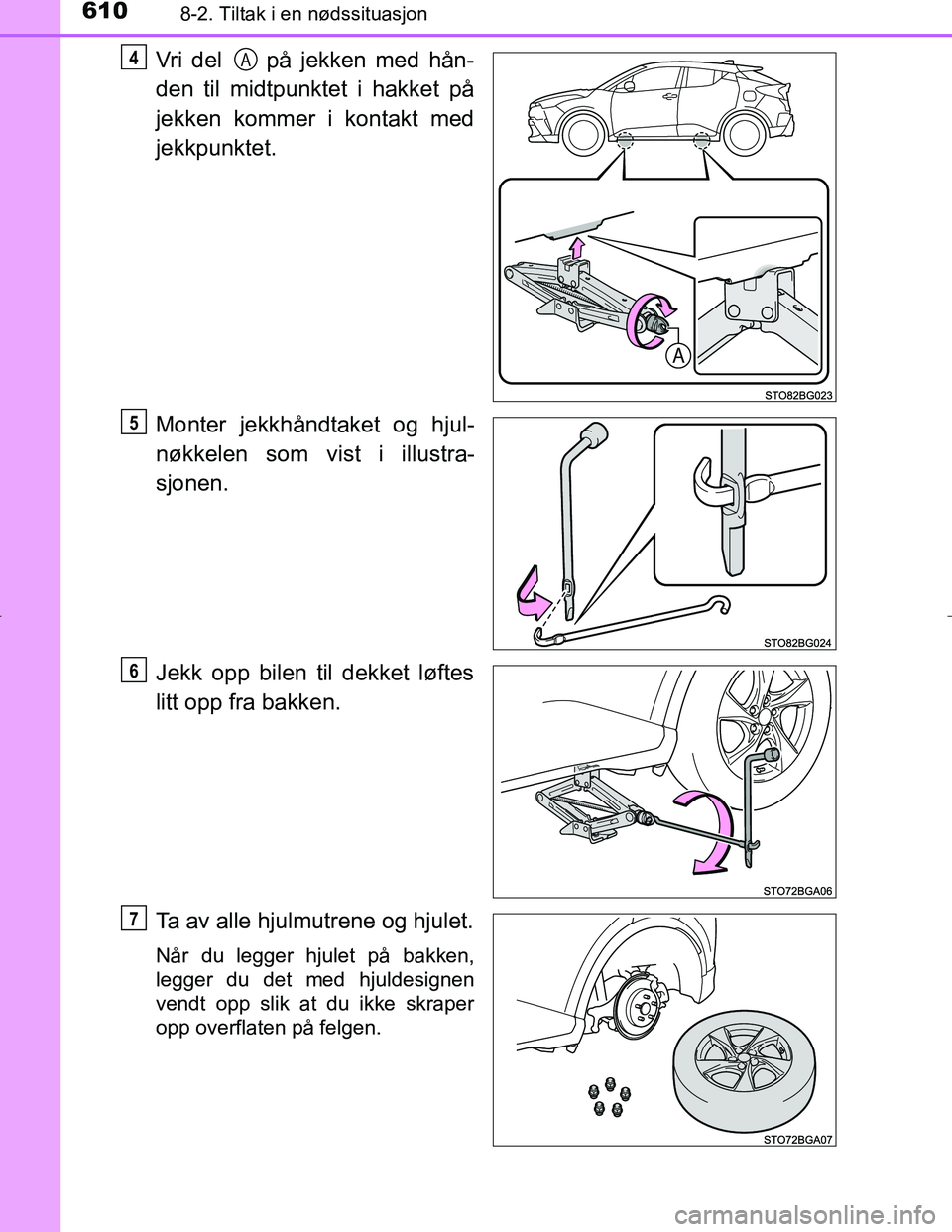

Vri del på jekken med hån-
den til midtpunktet i hakket på
jekken kommer i kontakt med
jekkpunktet.
Monter jekkhåndtaket og hjul-
nøkkelen som vist i illustra-
sjonen.
Jekk opp bilen til dekket løftes
litt opp fra bakken.
Ta av alle hjulmutrene og hjulet.
Når du legger hjulet på bakken,
legger du det med hjuldesignen
vendt opp slik at du ikke skraper
opp overflaten på felgen.
4A
5
6
7
OM10538NO.book Page 610 Tuesday, February 28, 2017 5:33 PM

6118-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10538NO
8
Hvis det oppstår problemer

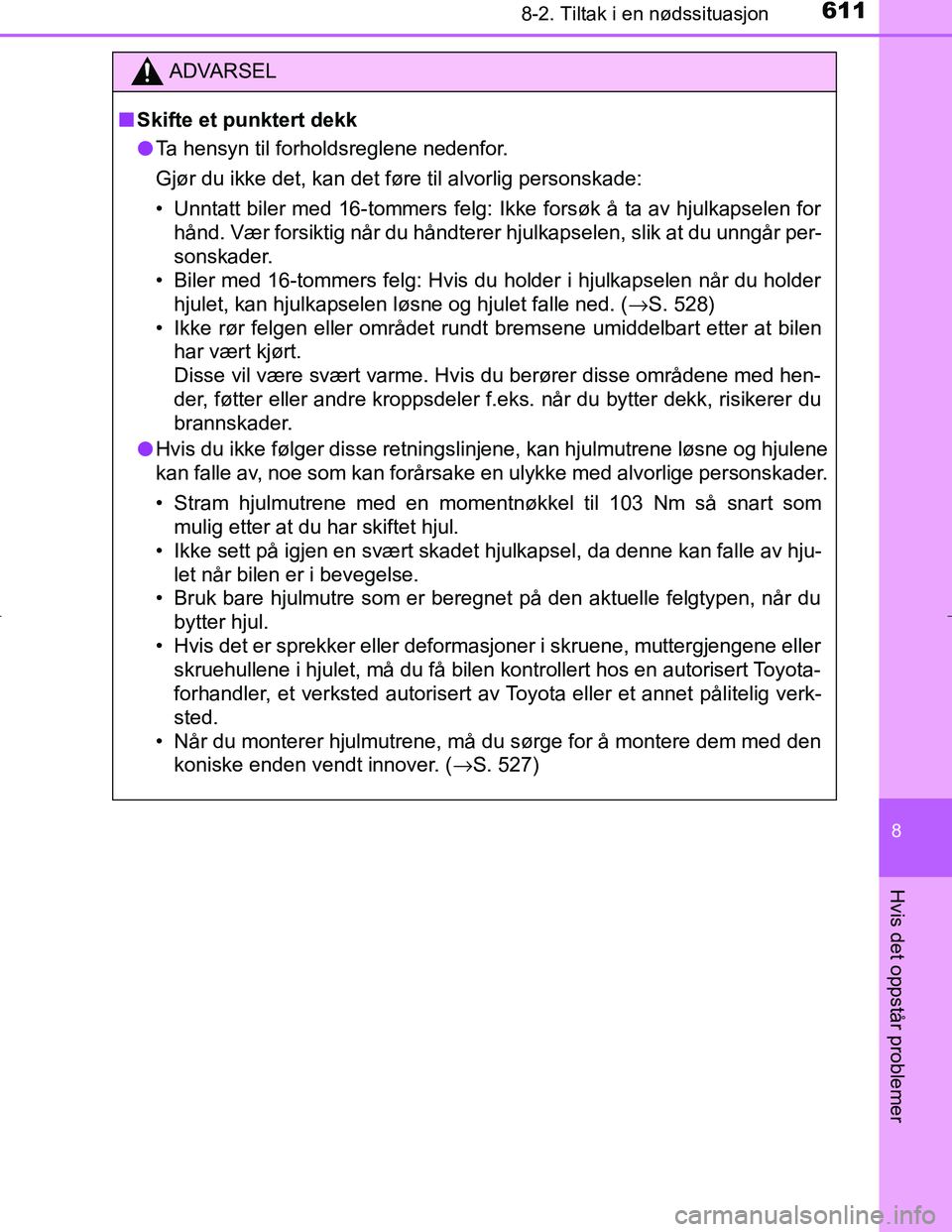

ADVARSEL
n Skifte et punktert dekk
l Ta hensyn til forholdsreglene nedenfor.
Gjør du ikke det, kan det føre til alvorlig personskade:
• Unntatt biler med 16-tommers felg: Ikke forsøk å ta av hjulkapselen for
hånd. Vær forsiktig når du håndterer hjulkapselen, slik at du unngår per-
sonskader.
• Biler med 16-tommers felg: Hvis du holder i hjulkapselen når du holder
hjulet, kan hjulkapselen løsne og hjulet falle ned. ( →S. 528)
• Ikke rør felgen eller området rundt bremsene umiddelbart etter at bilen har vært kjørt.
Disse vil være svært varme. Hvis du berører disse områdene med hen-
der, føtter eller andre kroppsdeler f.eks. når du bytter dekk, risikerer du
brannskader.
l Hvis du ikke følger disse retningslinjene, kan hjulmutrene løsne o\
g hjulene
kan falle av, noe som kan forårsake en ulykke med alvorlige personskader.
• Stram hjulmutrene med en momentnøkkel til 103 Nm så snart som
mulig etter at du har skiftet hjul.
• Ikke sett på igjen en svært skadet hjulkapsel, da denne kan falle av hju- let når bilen er i bevegelse.
• Bruk bare hjulmutre som er beregnet på den aktuelle felgtypen, når du
bytter hjul.
• Hvis det er sprekker eller deformasjoner i skruene, muttergjengene eller skruehullene i hjulet, må du få bilen kontrollert hos en autorisert Toyota-
forhandler, et verksted autorisert av Toyota eller et annet pålitelig verk-
sted.
• Når du monterer hjulmutrene, må du sørge for å montere dem med den koniske enden vendt innover. ( →S. 527)
OM10538NO.book Page 611 Tuesday, February 28, 2017 5:33 PM

6128-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10538NO

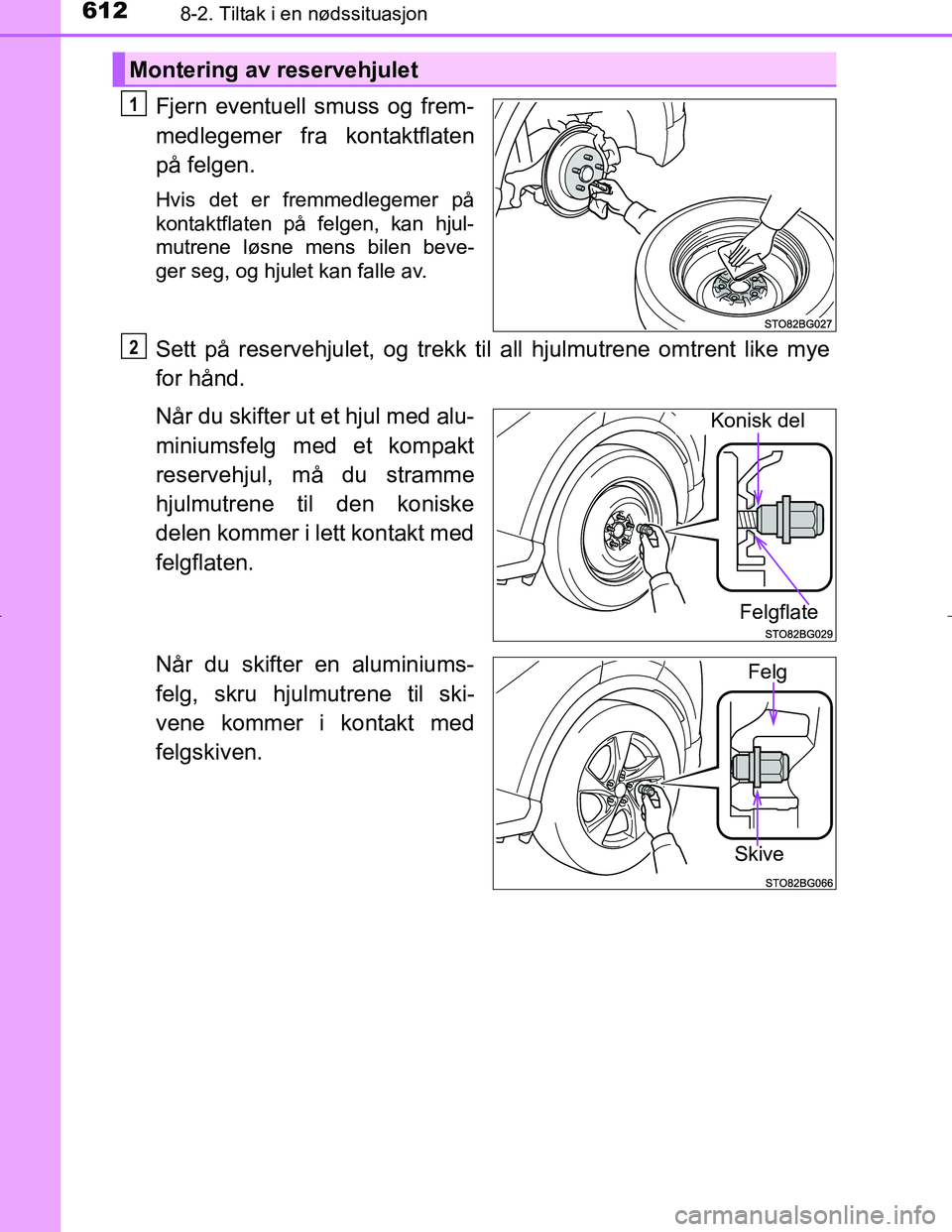

Fjern eventuell smuss og frem-
medlegemer fra kontaktflaten
på felgen.
Hvis det er fremmedlegemer på
kontaktflaten på felgen, kan hjul-
mutrene løsne mens bilen beve-
ger seg, og hjulet kan falle av.
Sett på reservehjulet, og trekk til all hjulmutrene omtrent like mye
for hånd.
Når du skifter ut et hjul med alu-
miniumsfelg med et kompakt
reservehjul, må du stramme
hjulmutrene til den koniske
delen kommer i lett kontakt med
felgflaten.
Når du skifter en aluminiums-
felg, skru hjulmutrene til ski-
vene kommer i kontakt med
felgskiven.
Montering av reservehjulet
1
2
Konisk delFelgflate
Skive
Felg
OM10538NO.book Page 612 Tuesday, February 28, 2017 5:33 PM

6138-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10538NO
8
Hvis det oppstår problemer

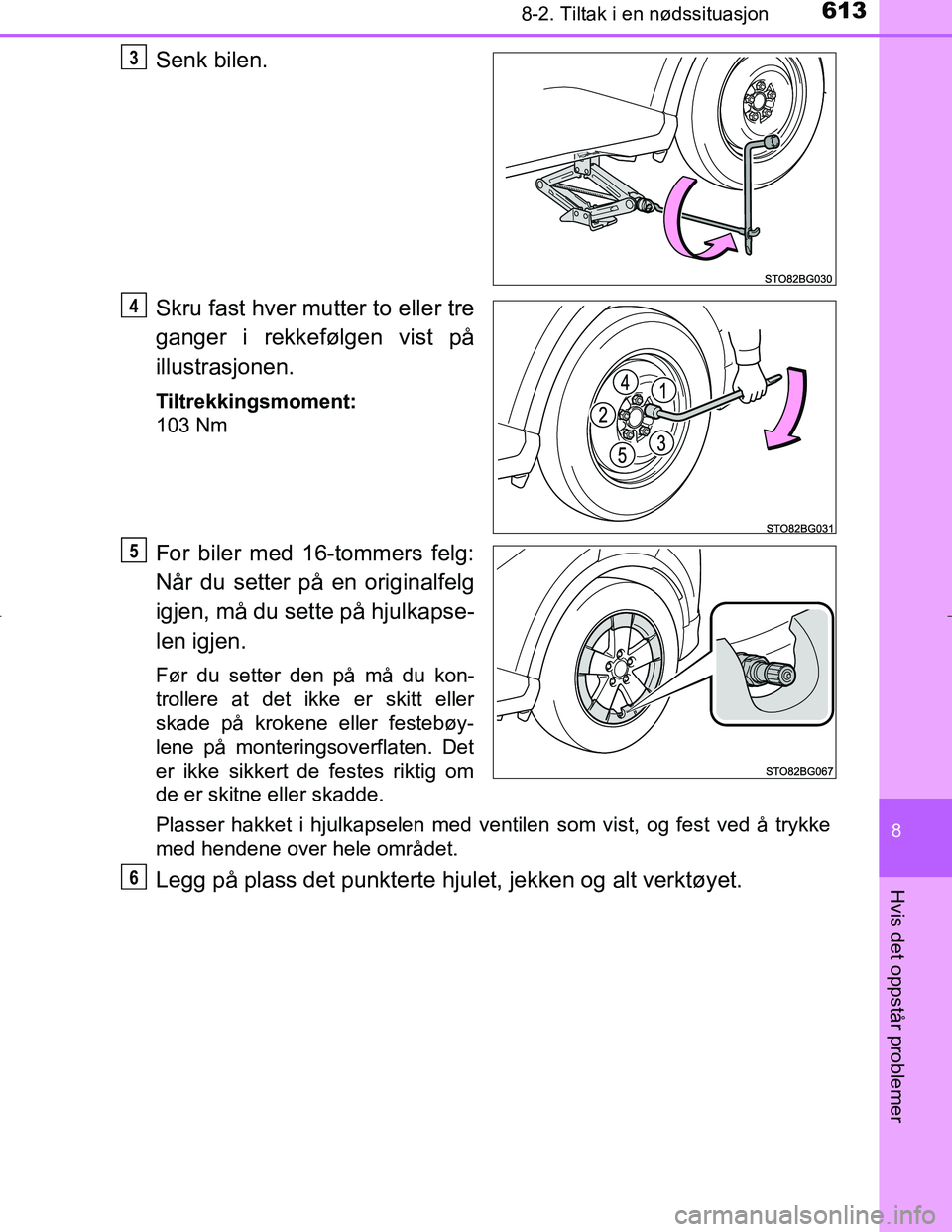

Senk bilen.
Skru fast hver mutter to eller tre
ganger i rekkefølgen vist på
illustrasjonen.
Tiltrekkingsmoment:
103 Nm
For biler med 16-tommers felg:
Når du setter på en originalfelg
igjen, må du sette på hjulkapse-
len igjen.
Før du setter den på må du kon-
trollere at det ikke er skitt eller
skade på krokene eller festebøy-
lene på monteringsoverflaten. Det
er ikke sikkert de festes riktig om
de er skitne eller skadde.
Plasser hakket i hjulkapselen med ventilen som vist, og fest ved å trykke
med hendene over hele området.
Legg på plass det punkterte hjulet, jekken og alt verktøyet.
3
4
5
6
OM10538NO.book Page 613 Tuesday, February 28, 2017 5:33 PM

6148-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10538NO
nKompakt reservehjul (utstyrsavhengig)
l Det kompakte reservehjulet identifiseres med etiketten ”TEMPORARY USE
ONLY” på dekksiden.
Bruk det kompakte reservehjulet bare i en nødssituasjon.
l Kontroller dekktrykket i det kompakte reservehjulet. ( →S. 644)
n Bruk av kompakt reser vehjul (utstyrsavhengig)
Ettersom det kompakte reservehjulet ikke er utstyrt med dekktrykksensorer,
vil ikke varselsystemet for dekktrykk varsle om lavt dekktrykk i reservehjulet.
Hvis du bytter ut det kompakte reservehjulet etter at varsellampen for dekk-
trykk slås på, vil lyset fortsatt være på.
n Med det kompakte reservehjulet (utstyrsavhengig)
Bilen kan bli lavere ved kjøring med det kompakte reservehjulet sammenlig-
net med standardhjul.
n Hvis du har et punktert fordekk på vei dekket av snø eller is (biler med
kompakt reservehjul)
Sett på det kompakte reservehjulet på et av bilens bakhjul. Bruk fremgangs-
måten nedenfor, og sett på kjettinger på forhjulene:
Bytt ut et av bakhjulene med det kompakte reservehjulet.
Skift ut det punkterte forhjulet med bakhjulet du tok av.
Sett kjettinger på forhjulene.
1
2
3
OM10538NO.book Page 614 Tuesday, February 28, 2017 5:33 PM

6158-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10538NO
8
Hvis det oppstår problemer

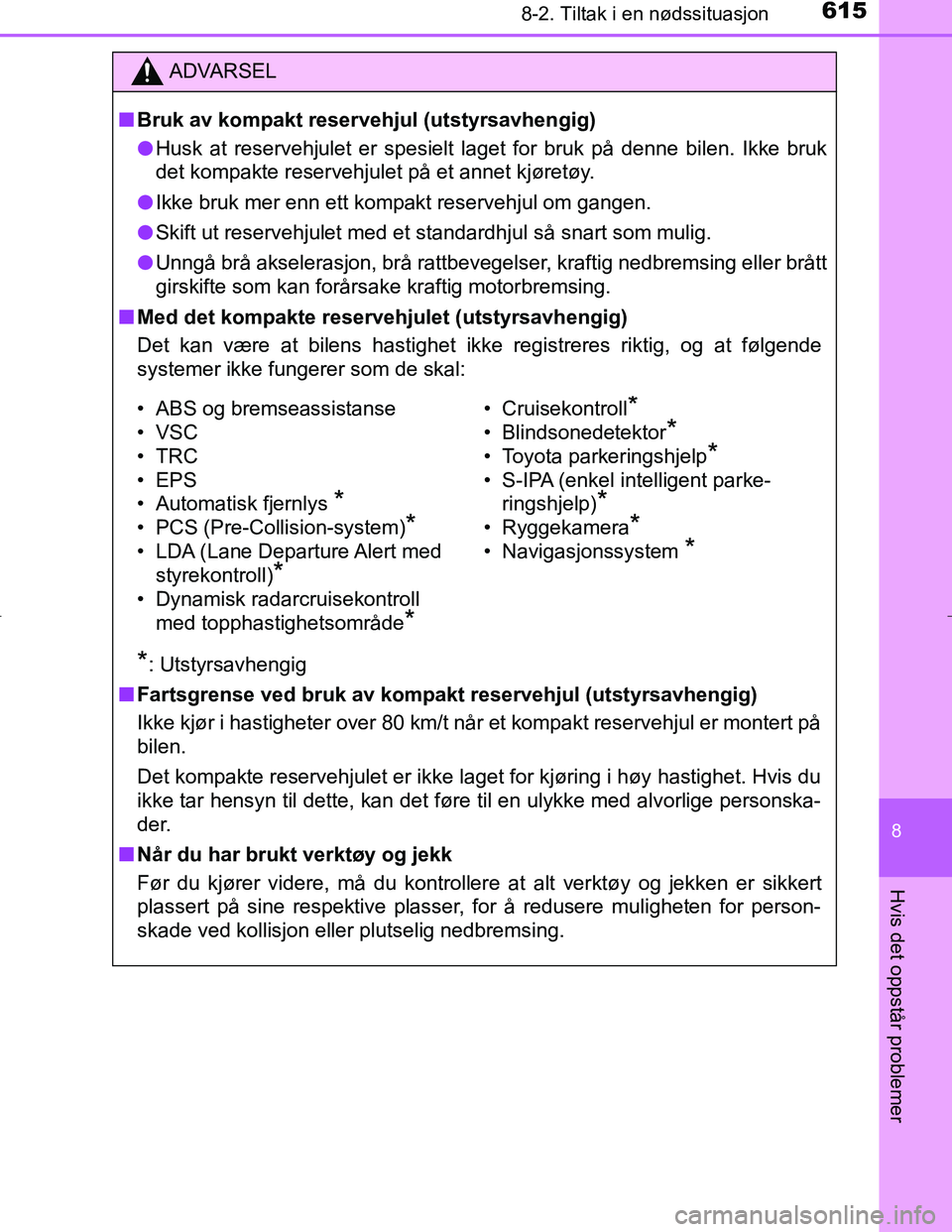

ADVARSEL
n Bruk av kompakt reservehjul (utstyrsavhengig)
l Husk at reservehjulet er spesielt laget for bruk på denne bilen. Ikke bruk
det kompakte reservehjulet på et annet kjøretøy.
l Ikke bruk mer enn ett kompakt reservehjul om gangen.
l Skift ut reservehjulet med et standardhjul så snart som mulig.
l Unngå brå akselerasjon, brå rattbevegelser, kraftig nedbremsing eller brått
girskifte som kan forårsake kraftig motorbremsing.
n Med det kompakte reservehjulet (utstyrsavhengig)
Det kan være at bilens hastighet ikke registreres riktig, og at følgende
systemer ikke fungerer som de skal:
*: Utstyrsavhengig
n Fartsgrense ved bruk av kompakt reservehjul (utstyrsavhengig)
Ikke kjør i hastigheter over 80 km/t når et kompakt reservehjul er montert på
bilen.
Det kompakte reservehjulet er ikke laget for kjøring i høy hastighet. Hvis du
ikke tar hensyn til dette, kan det føre til en ulykke med alvorlige personska-
der.
n Når du har brukt verktøy og jekk
Før du kjører videre, må du kontroller e at alt verktøy og jekken er sikkert
plassert på sine respektive plasser, for å redusere muligheten for person-
skade ved kollisjon eller plutselig nedbremsing.
• ABS og bremseassistanse
• VSC
• TRC
• EPS
• Automatisk fjernlys
*
• PCS (Pre-Collision-system)*
• LDA (Lane Departure Alert med styrekontroll)
*
• Dynamisk radarcruisekontroll med topphastighetsområde
*
• Cruisekontroll*
• Blindsonedetektor*
• Toyota parkeringshjelp*
• S-IPA (enkel intelligent parke-ringshjelp)
*
• Ryggekamera*
• Navigasjonssystem *
OM10538NO.book Page 615 Tuesday, February 28, 2017 5:33 PM

6168-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10538NOOBS
n
Vær forsiktig når du kjører over humper med det kompakte reservehju-
let montert på bilen. (utstyrsavhengig)
Bilen kan bli lavere ved kjøring med det kompakte reservehjulet sammenlig-
net med standardhjul. Kjør forsiktig på ujevne underlag.
n Kjøring med kjettinger og det kompakte reservehjulet (utstyrsavhen-
gig)
Ikke bruk kjettinger på det kompakte reservehjulet.
Kjettinger kan skade karosseriet og redusere kjøreegenskapene betydelig.
n Når dekkene skal skiftes
Ved fjerning eller montering av felger, dekk eller dekktrykksensorer, må du
kontakte en autorisert Toyota-forhandler, et verksted autorisert av Toyota
eller et annet pålitelig verksted, ettersom dekktrykksensorer kan skades
hvis de ikke behandles riktig.
n For å unngå skade på dekktrykksensorene
Når et dekk er reparert med flytende tetningsmiddel, kan det hende at dekk-
trykksensorene ikke fungerer som de skal. Hvis det er brukt flytende tet-
ningsmiddel, må du kontakte en autorisert Toyota-forhandler, et verksted
autorisert av Toyota eller et annet pålitelig verksted så raskt som mulig.
Når du skifter dekk, skal du også bytte ut dekktrykksensorene. ( →S. 517)
OM10538NO.book Page 616 Tuesday, February 28, 2017 5:33 PM

6178-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10538NO
8
Hvis det oppstår problemer

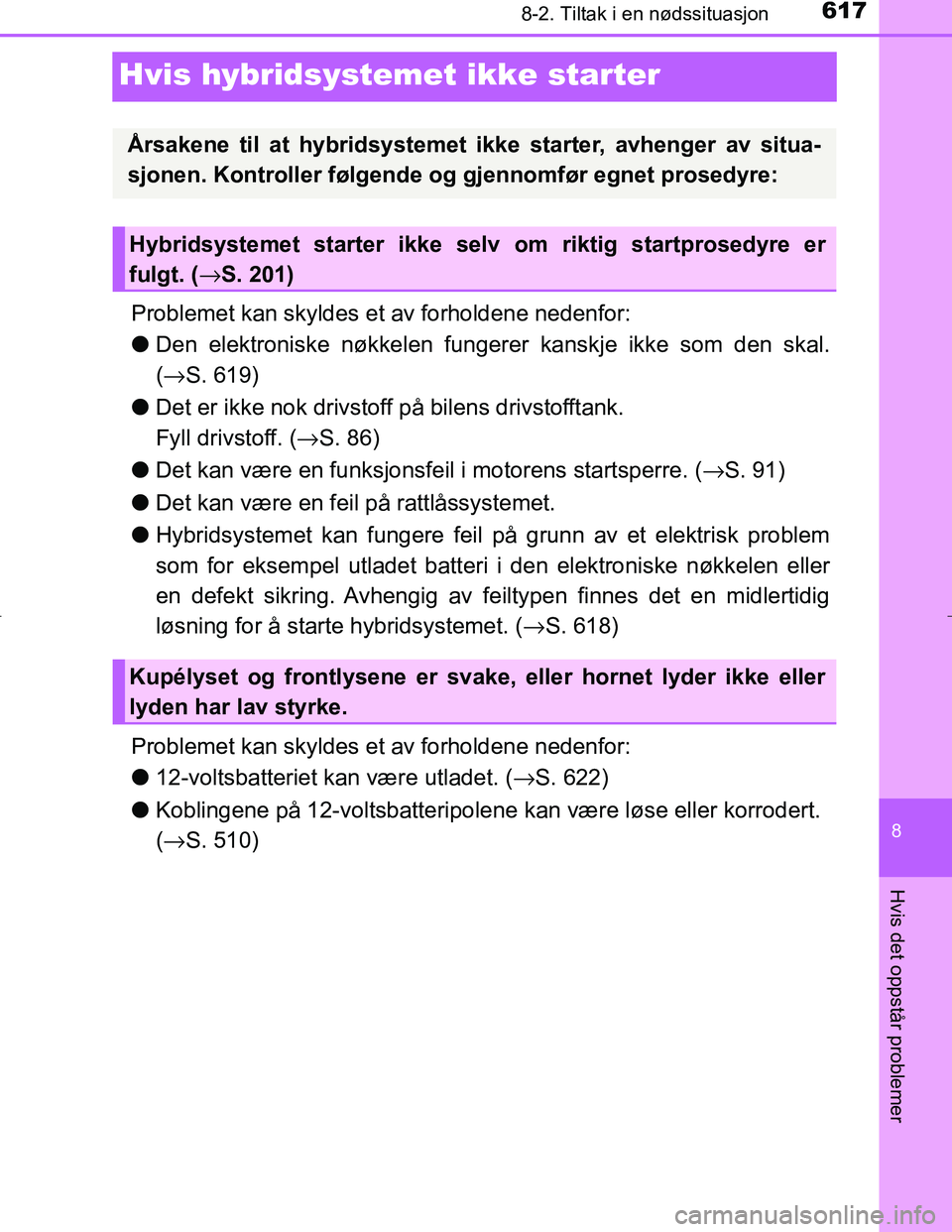

Hvis hybridsystemet ikke starter
Problemet kan skyldes et av forholdene nedenfor:
lDen elektroniske nøkkelen fungere r kanskje ikke som den skal.
( → S. 619)
l Det er ikke nok drivstoff på bilens drivstofftank.
Fyll drivstoff. ( →S. 86)
l Det kan være en funksjonsfeil i motorens startsperre. ( →S. 91)
l Det kan være en feil på rattlåssystemet.
l Hybridsystemet kan fungere feil på grunn av et elektrisk problem
som for eksempel utladet batteri i den elektroniske nøkkelen eller
en defekt sikring. Avhengig av feiltypen finnes det en midlertidig
løsning for å starte hybridsystemet. ( →S. 618)
Problemet kan skyldes et av forholdene nedenfor:
l 12-voltsbatteriet kan være utladet. ( →S. 622)
l Koblingene på 12-voltsbatteripolene kan være løse eller korrodert.
(→ S. 510)
Årsakene til at hybridsystemet ikke starter, avhenger av situa-
sjonen. Kontroller følgende og gjennomfør egnet prosedyre:
Hybridsystemet starter ikke selv om riktig startprosedyre er
fulgt. (→S. 201)
Kupélyset og frontlysene er svake, eller hornet lyder ikke eller
lyden har lav styrke.
OM10538NO.book Page 617 Tuesday, February 28, 2017 5:33 PM

6188-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10538NO

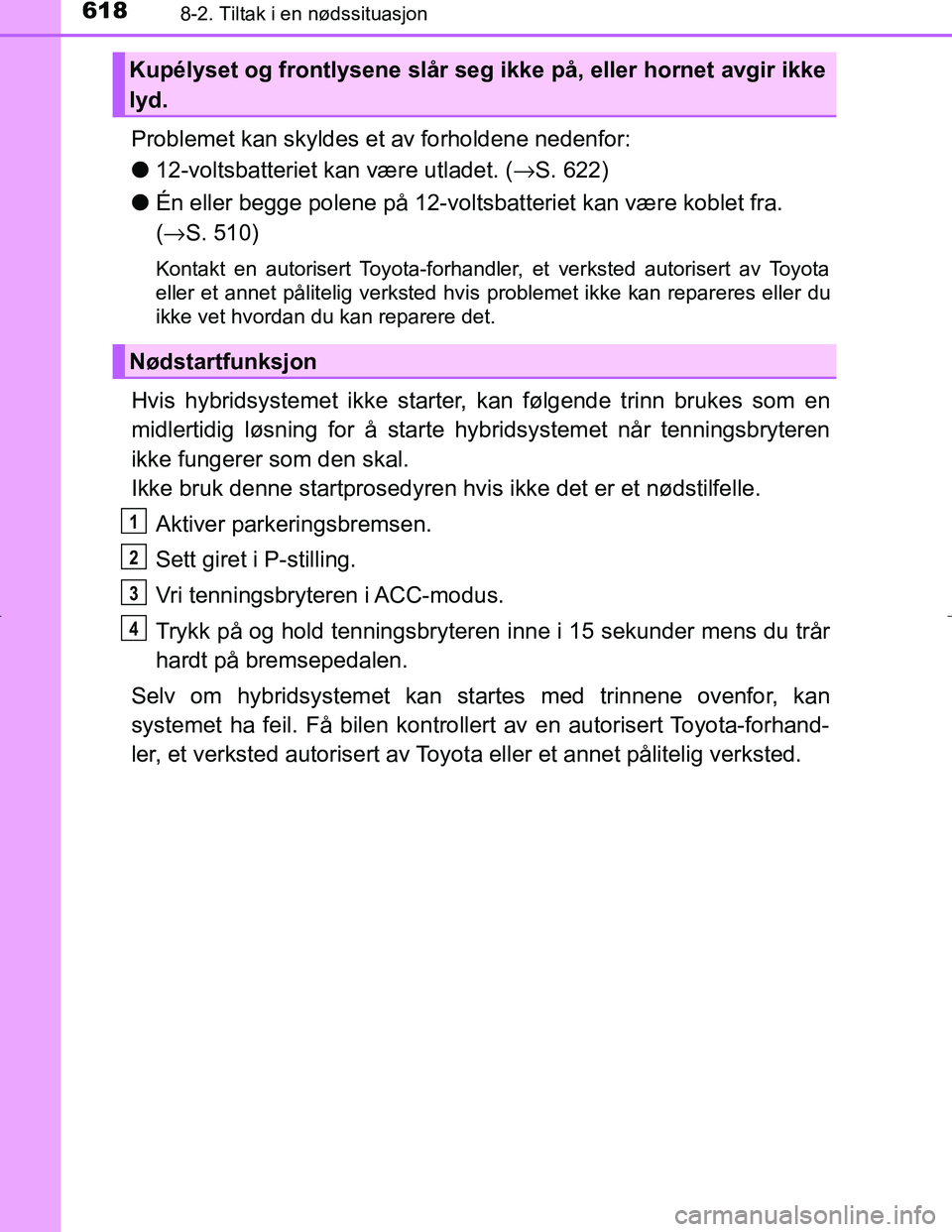

Problemet kan skyldes et av forholdene nedenfor:
l12-voltsbatteriet kan være utladet. ( →S. 622)
l Én eller begge polene på 12-voltsbatteriet kan være koblet fra.
(→ S. 510)
Kontakt en autorisert Toyota-forhandler, et verksted autorisert av Toyota
eller et annet pålitelig verksted hvis problemet ikke kan repareres eller du
ikke vet hvordan du kan reparere det.
Hvis hybridsystemet ikke starter, kan følgende trinn brukes som en
midlertidig løsning for å starte hybridsystemet når tenningsbryteren
ikke fungerer som den skal.
Ikke bruk denne startprosedyren hvis ikke det er et nødstilfelle.
Aktiver parkeringsbremsen.
Sett giret i P-stilling.
Vri tenningsbryteren i ACC-modus.
Trykk på og hold tenningsbryteren inne i 15 sekunder mens du trår
hardt på bremsepedalen.
Selv om hybridsystemet kan st artes med trinnene ovenfor, kan
systemet ha feil. Få bilen kontrollert av en autorisert Toyota-forhand-
ler, et verksted autorisert av Toyota eller et annet pålitelig verksted.
Kupélyset og frontlysene slår seg ikke på, eller hornet avgir ikke
lyd.
Nødstartfunksjon
1
2
3
4
OM10538NO.book Page 618 Tuesday, February 28, 2017 5:33 PM

6198-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10538NO
8
Hvis det oppstår problemer

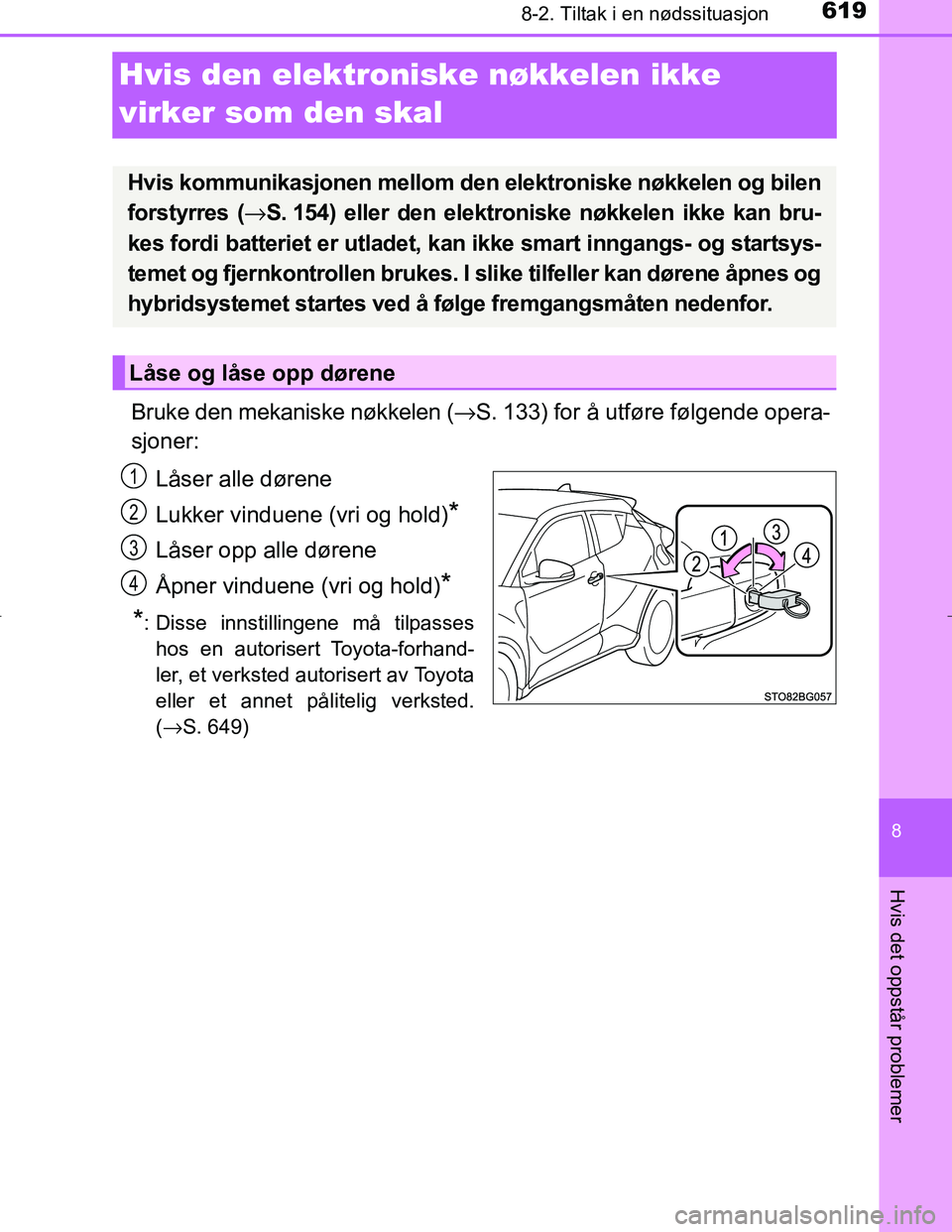

Hvis den elektroniske nøkkelen ikke
virker som den skal
Bruke den mekaniske nøkkelen (→S. 133) for å utføre følgende opera-
sjoner:
Låser alle dørene
Lukker vinduene (vri og hold)
*
Låser opp alle dørene
Åpner vinduene (vri og hold)
*
*
: Disse innstillingene må tilpasses hos en autorisert Toyota-forhand-
ler, et verksted autorisert av Toyota
eller et annet pålitelig verksted.
(→ S. 649)
Hvis kommunikasjonen mellom den elektroniske nøkkelen og bilen
forstyrres (→ S. 154) eller den elektroniske nøkkelen ikke kan bru-
kes fordi batteriet er utladet, kan ikke smart inngangs- og startsys-
temet og fjernkontrollen brukes. I slike tilfeller kan dørene åpnes og
hybridsystemet startes ved å følge fremgangsmåten nedenfor.
Låse og låse opp dørene
1
2
3
4
