1312. Conjunto de instrumentos
2
Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10541S

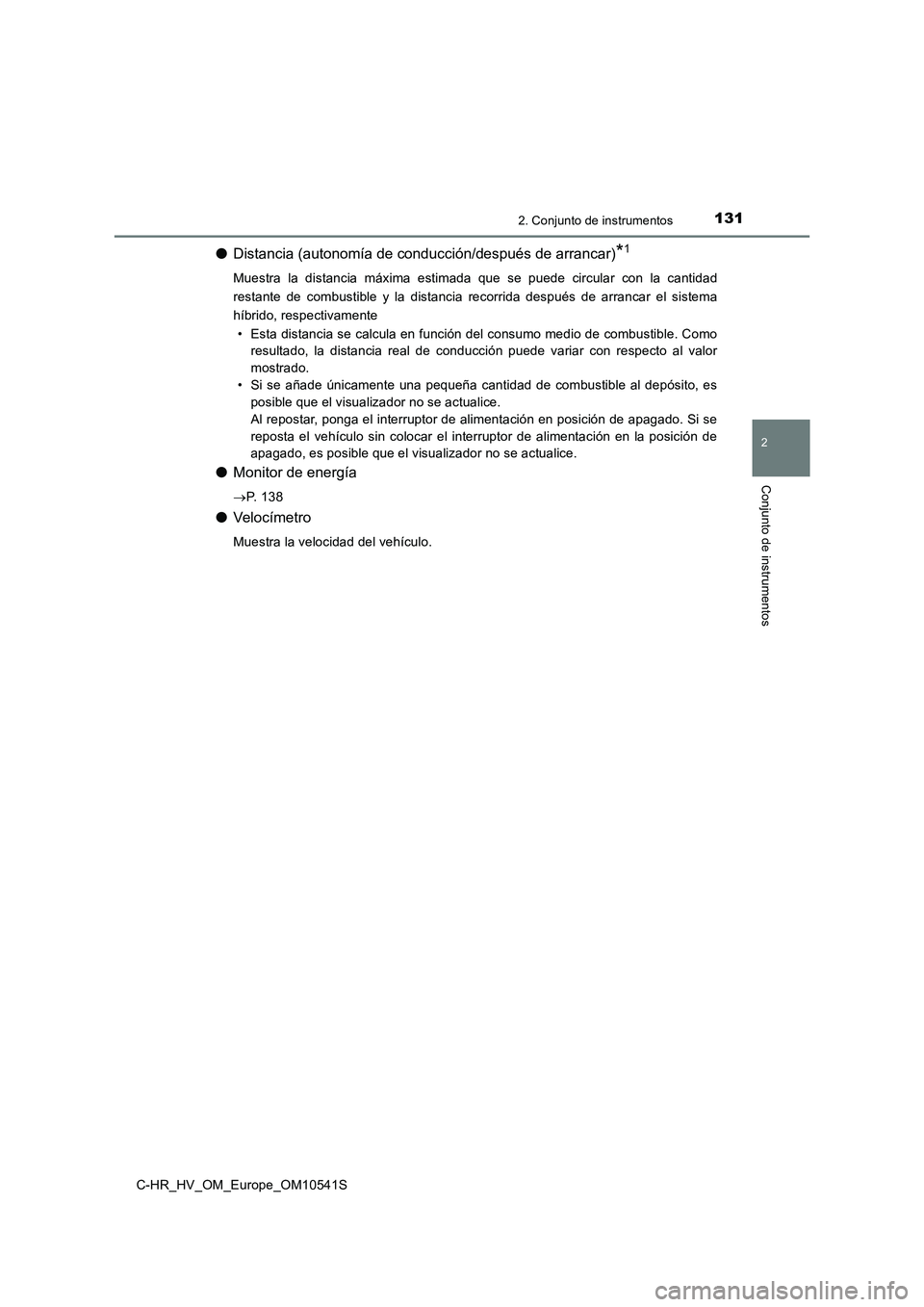

●Distancia (autonomía de conducción/después de arrancar)*1
Muestra la distancia máxima estimada que se puede circular con la cantidad
restante de combustible y la distancia recorrida después de arrancar el sistema
híbrido, respectivamente
• Esta distancia se calcula en función del consumo medio de combustible. Como
resultado, la distancia real de conducción puede variar con respecto al valor
mostrado.
• Si se añade únicamente una pequeña cantidad de combustible al depósito, es
posible que el visualizador no se actualice.
Al repostar, ponga el interruptor de alimentación en posición de apagado. Si se
reposta el vehículo sin colocar el interruptor de alimentación en la posición de
apagado, es posible que el visualizador no se actualice.
● Monitor de energía
P. 1 3 8
●Veloc ímetro
Muestra la velocidad del vehículo.

1322. Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10541S
●Aviso de balanceo (si está instalado)
Detecta el balanceo del vehículo en un carril, que a menudo se asocia a una
disminución del nivel de atención por parte del conductor, y muestra la disminución
de la atención mediante una barra en el indicador.
Cuanto más corta es la longitud de la barra, más necesita descansar el conductor.
Esta pantalla es parte del LDA (aviso de salida de carril con control de dirección).
La pantalla se activa cuando se cumplen las condiciones de funcionamiento del
aviso de balanceo del vehículo. ( P. 292)
●Desactivación de la pantalla
Aparece una pantalla en blanco.
*1: Puede registrarse en la Información acerca de la conducción 1 y 2. (P. 132)
*2: Procedimientos de reinicio:
• Seleccione la función que desea restablecer con los interruptores de control de
los contadores y mantenga pulsado para reiniciar.
• Si se puede reiniciar más de una función, se mostrarán casillas de selección
junto a las funciones.
Es posible modificar la configuración de los elementos siguientes, consulte la
P. 679.
Respecto de las funciones que se puede habilitar o deshabilitar, la función pasa de
activada a desactivada cada vez que se pulsa .
● LDA (Aviso de salida de carril) (P. 289)*1
Seleccione los elementos siguientes para configurarlos.
• Activación/desactivación de la asistencia de la dirección
• Sensibilidad de las alertas
• Activación/desactivación de la alerta de balanceo
• Sensibilidad del balanceo
● PCS (Sistema de precolisión) (P. 274)*1
Seleccione los elementos siguientes para configurarlos.
• Activación/desactivación de PCS
• Sensibilidad de PCS
Pantalla de configuración

1332. Conjunto de instrumentos
2
Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10541S

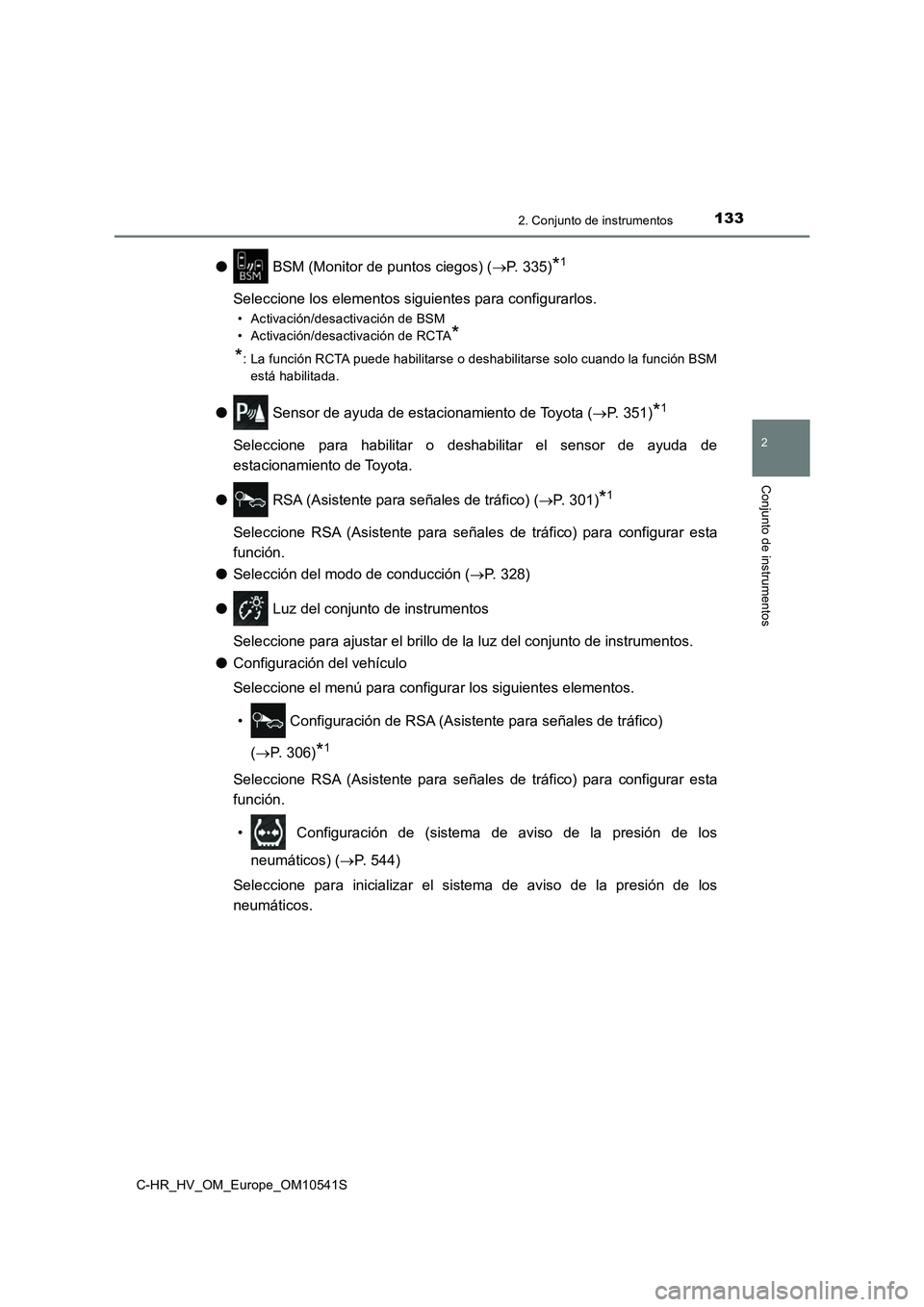

● BSM (Monitor de puntos ciegos) (P. 335)*1
Seleccione los elementos siguientes para configurarlos.
• Activación/desactivación de BSM
• Activación/desactivación de RCTA*
*: La función RCTA puede habilitarse o deshabilitarse solo cuando la función BSM
está habilitada.
● Sensor de ayuda de estacionamiento de Toyota (P. 351)*1
Seleccione para habilitar o deshabilitar el sensor de ayuda de
estacionamiento de Toyota.
● RSA (Asistente para señales de tráfico) (P. 301)*1
Seleccione RSA (Asistente para señales de tráfico) para configurar esta
función.
● Selección del modo de conducción (P. 328)
● Luz del conjunto de instrumentos
Seleccione para ajustar el brillo de la luz del conjunto de instrumentos.
● Configuración del vehículo
Seleccione el menú para configurar los siguientes elementos.
• Configuración de RSA (Asistente para señales de tráfico)
( P. 306)*1
Seleccione RSA (Asistente para señales de tráfico) para configurar esta
función.
• Configuración de (sistema de aviso de la presión de los
neumáticos) ( P. 544)
Seleccione para inicializar el sistema de aviso de la presión de los
neumáticos.

1342. Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10541S

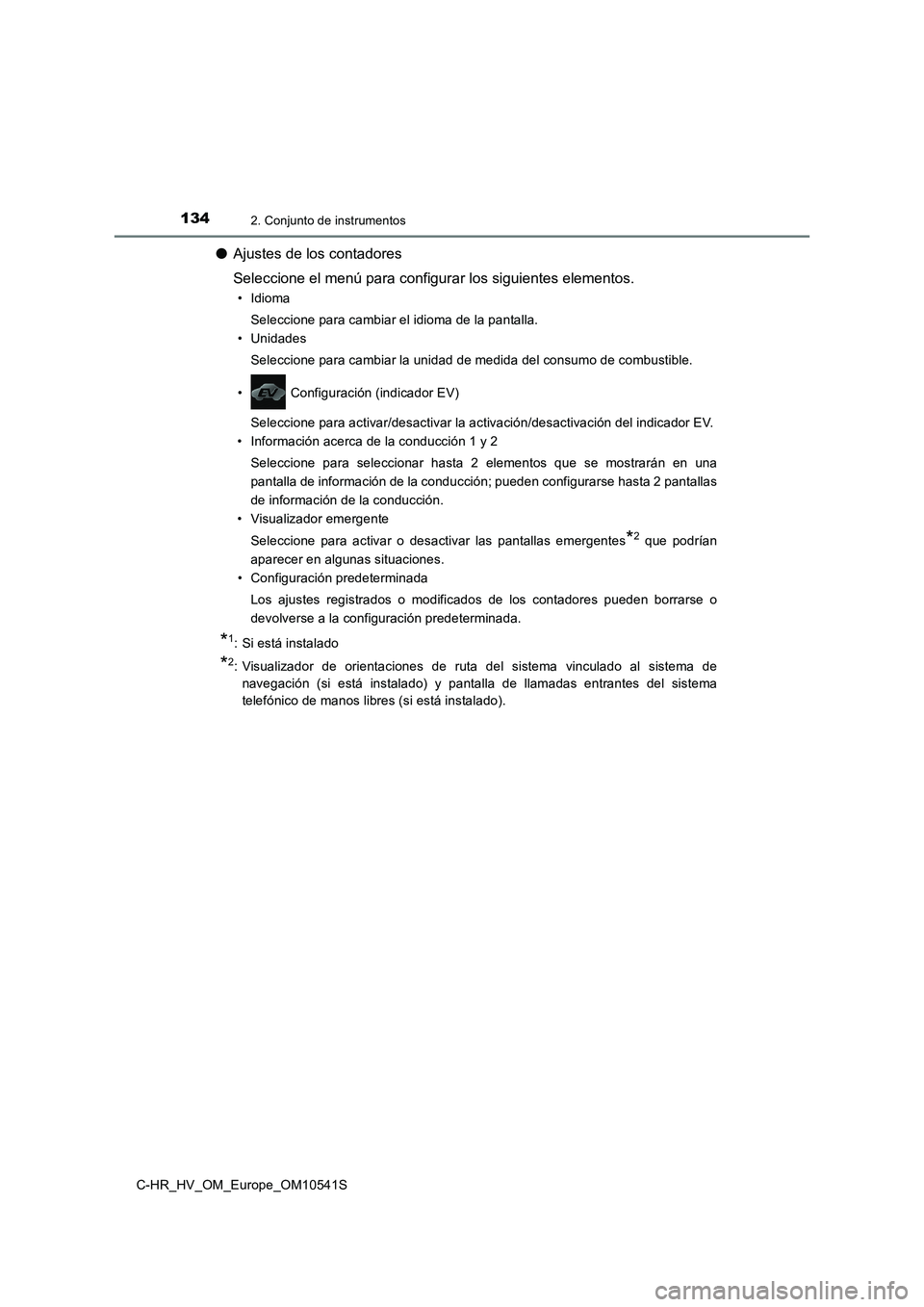

●Ajustes de los contadores
Seleccione el menú para configurar los siguientes elementos.
• Idioma
Seleccione para cambiar el idioma de la pantalla.
• Unidades
Seleccione para cambiar la unidad de medida del consumo de combustible.
• Configuración (indicador EV)
Seleccione para activar/desactivar la activación/desactivación del indicador EV.
• Información acerca de la conducción 1 y 2
Seleccione para seleccionar hasta 2 elementos que se mostrarán en una
pantalla de información de la conducción; pueden configurarse hasta 2 pantallas
de información de la conducción.
• Visualizador emergente
Seleccione para activar o desactivar las pantallas emergentes*2 que podrían
aparecer en algunas situaciones.
• Configuración predeterminada
Los ajustes registrados o modificados de los contadores pueden borrarse o
devolverse a la configuración predeterminada.
*1: Si está instalado
*2: Visualizador de orientaciones de ruta del sistema vinculado al sistema de
navegación (si está instalado) y pantalla de llamadas entrantes del sistema
telefónico de manos libres (si está instalado).

1352. Conjunto de instrumentos
2
Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10541S

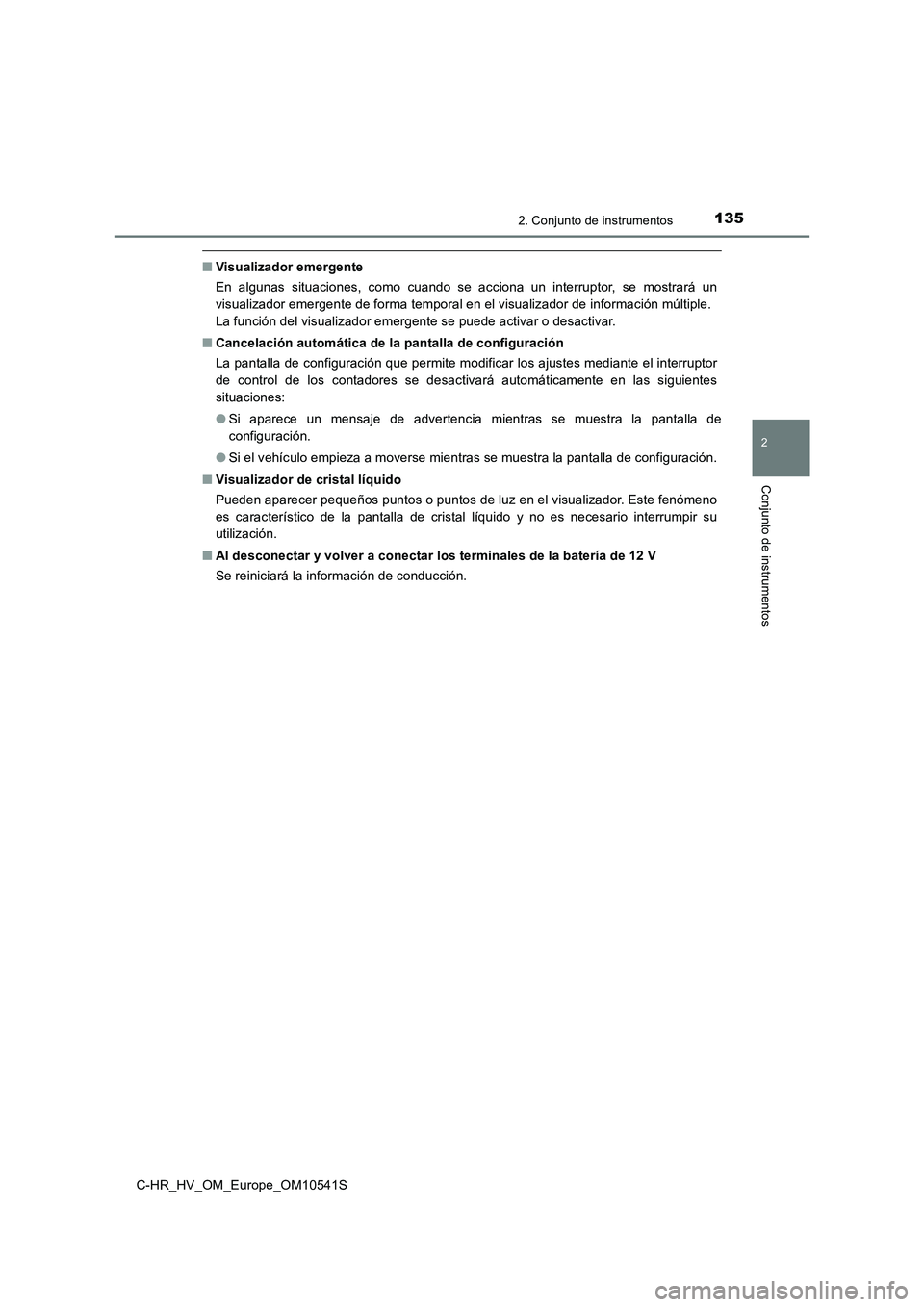

■Visualizador emergente
En algunas situaciones, como cuando se acciona un interruptor, se mostrará un
visualizador emergente de forma temporal en el visualizador de información múltiple.
La función del visualizador emergente se puede activar o desactivar.
■ Cancelación automática de la pantalla de configuración
La pantalla de configuración que permite modificar los ajustes mediante el interruptor
de control de los contadores se desactivará automáticamente en las siguientes
situaciones:
● Si aparece un mensaje de advertencia mientras se muestra la pantalla de
configuración.
● Si el vehículo empieza a moverse mientras se muestra la pantalla de configuración.
■ Visualizador de cristal líquido
Pueden aparecer pequeños puntos o puntos de luz en el visualizador. Este fenómeno
es característico de la pantalla de cristal líquido y no es necesario interrumpir su
utilización.
■ Al desconectar y volver a conectar los terminales de la batería de 12 V
Se reiniciará la información de conducción.

1362. Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10541S

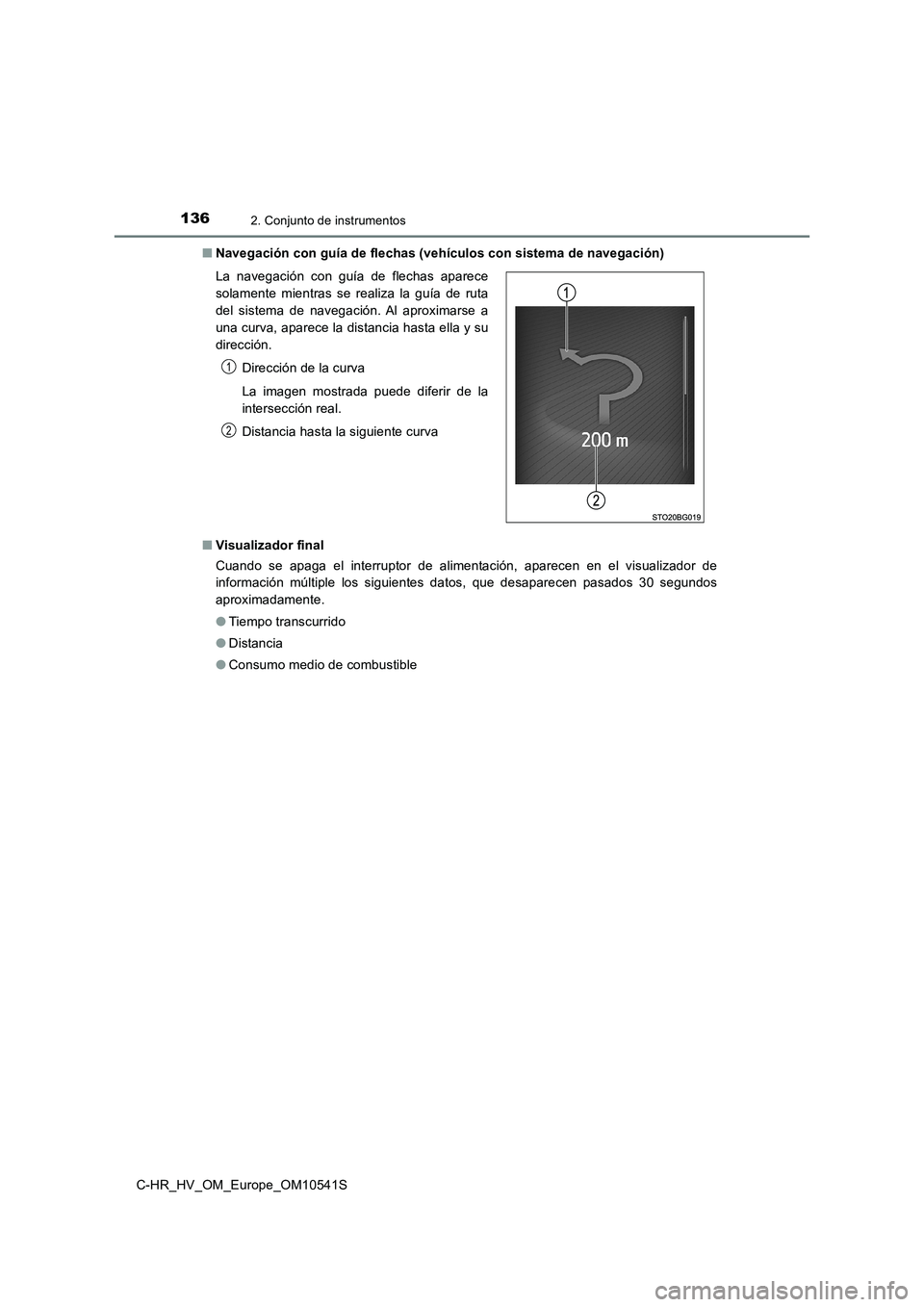

■ Navegación con guía de flechas (vehículos con sistema de navegación)
■ Visualizador final
Cuando se apaga el interruptor de alimentación, aparecen en el visualizador de
información múltiple los siguientes datos, que desaparecen pasados 30 segundos
aproximadamente.
● Tiempo transcurrido
● Distancia
● Consumo medio de combustible
La navegación con guía de flechas aparece
solamente mientras se realiza la guía de ruta
del sistema de navegación. Al aproximarse a
una curva, aparece la distancia hasta ella y su
dirección.
Dirección de la curva
La imagen mostrada puede diferir de la
intersección real.
Distancia hasta la siguiente curva
1
2

1372. Conjunto de instrumentos
2
Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10541S

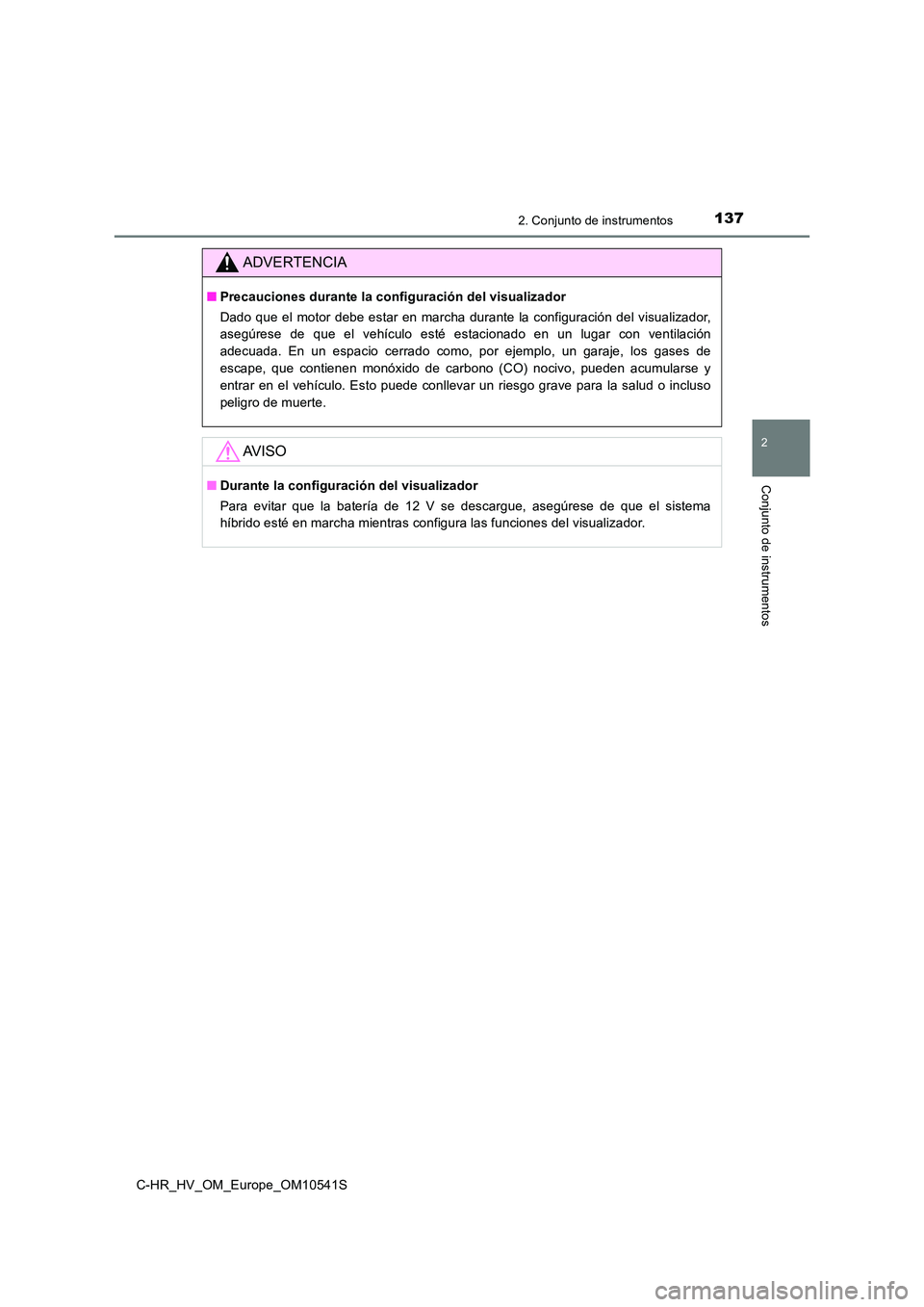

ADVERTENCIA
■Precauciones durante la configuración del visualizador
Dado que el motor debe estar en marcha durante la configuración del visualizador,
asegúrese de que el vehículo esté estacionado en un lugar con ventilación
adecuada. En un espacio cerrado como, por ejemplo, un garaje, los gases de
escape, que contienen monóxido de carbono (CO) nocivo, pueden acumularse y
entrar en el vehículo. Esto puede conllevar un riesgo grave para la salud o incluso
peligro de muerte.
AV I S O
■ Durante la configuración del visualizador
Para evitar que la batería de 12 V se descargue, asegúrese de que el sistema
híbrido esté en marcha mientras configura las funciones del visualizador.

1382. Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10541S

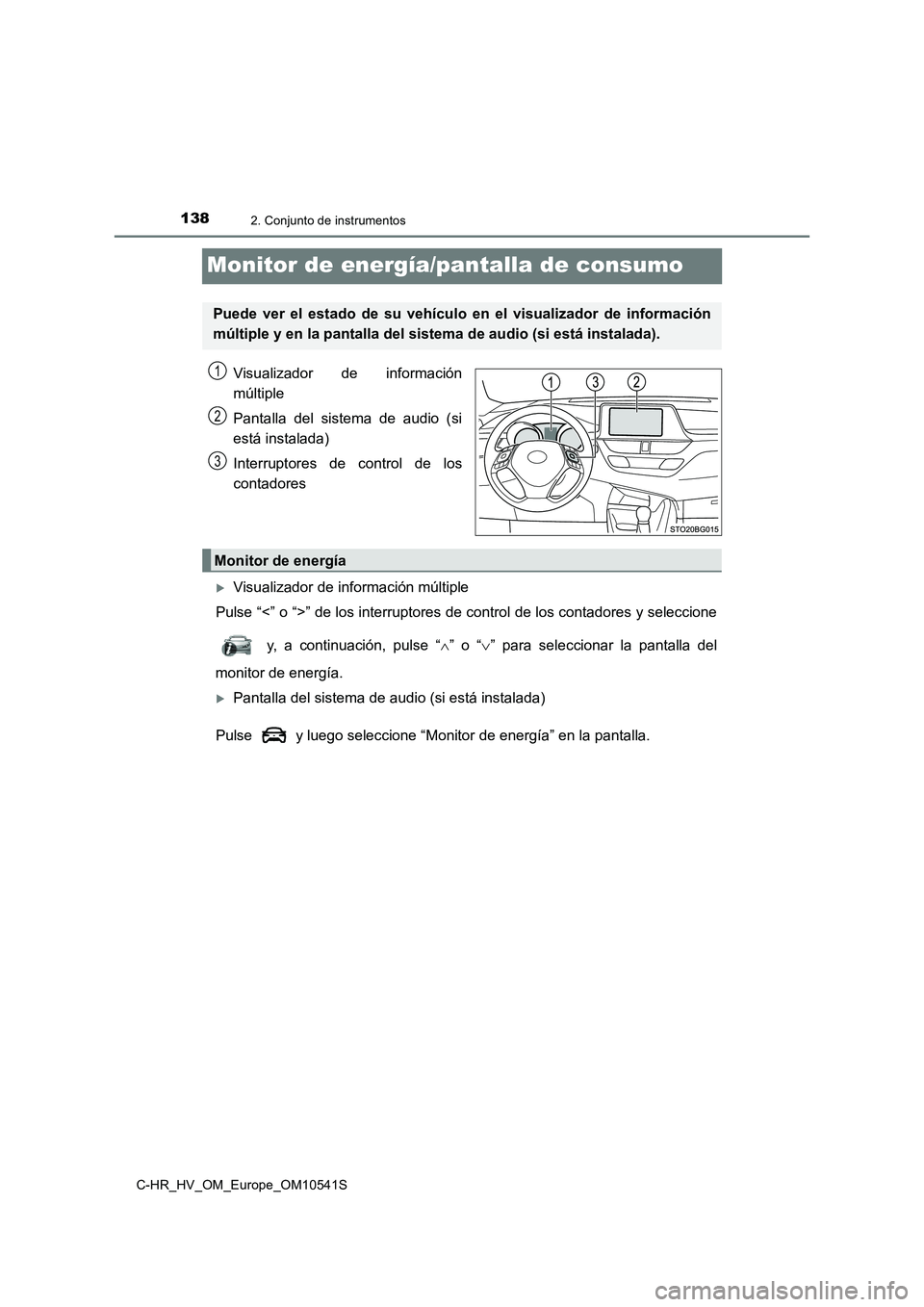

Monitor de energía/pantalla de consumo
Visualizador de información
múltiple
Pantalla del sistema de audio (si
está instalada)
Interruptores de control de los
contadores
Visualizador de información múltiple
Pulse “<” o “>” de los interruptores de control de los contadores y seleccione
y, a continuación, pulse “ ” o “” para seleccionar la pantalla del
monitor de energía.
Pantalla del sistema de audio (si está instalada)
Pulse y luego seleccione “Monitor de energía” en la pantalla.
Puede ver el estado de su vehículo en el visualizador de información
múltiple y en la pantalla del si stema de audio (si está instalada).
1
2
3
Monitor de energía

1392. Conjunto de instrumentos
2
Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10541S

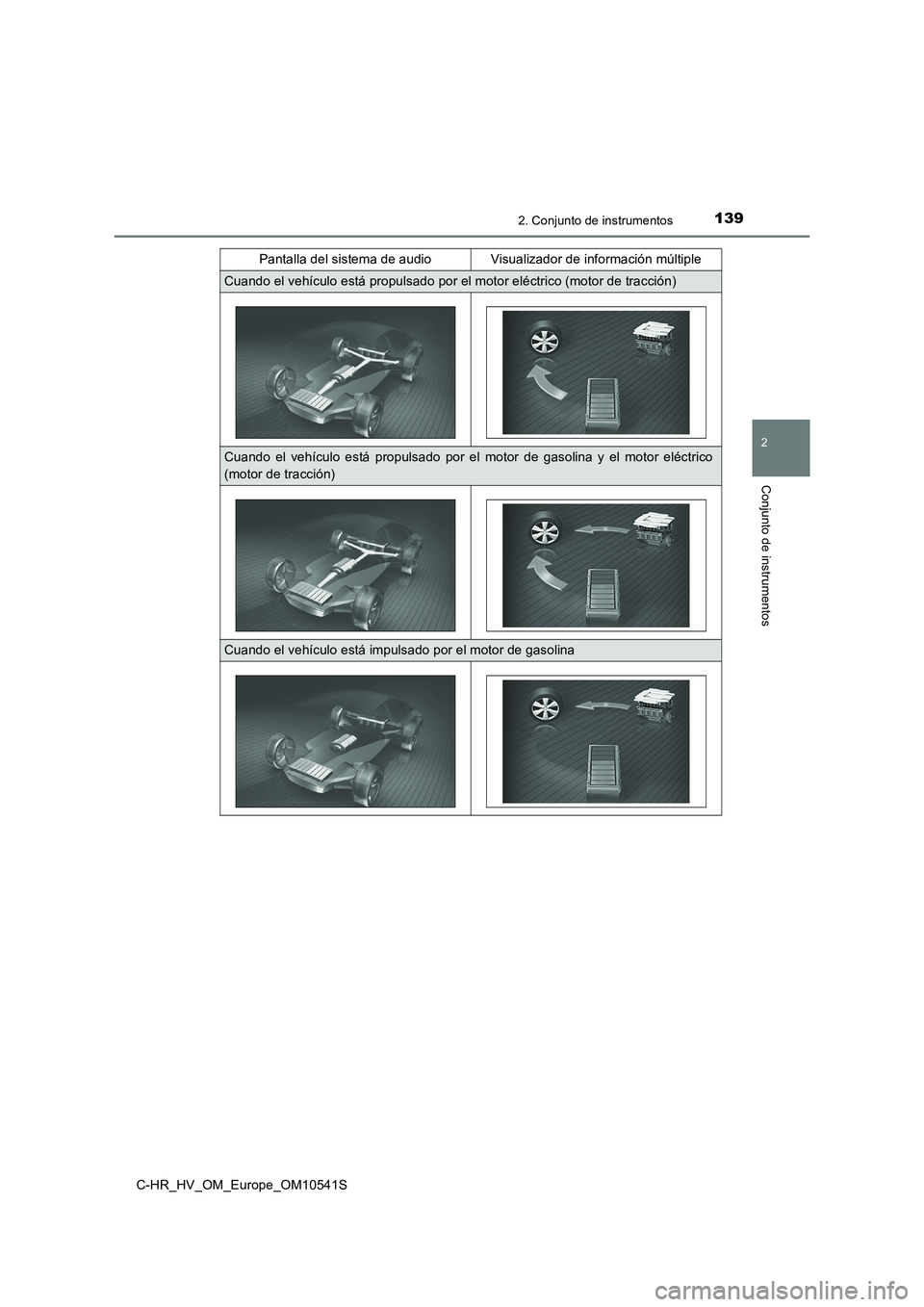

Pantalla del sistema de audio Visualizador de información múltiple
Cuando el vehículo está propulsado por el motor eléctrico (motor de tracción)
Cuando el vehículo está propulsado por el motor de gasolina y el motor eléctrico
(motor de tracción)
Cuando el vehículo está impulsado por el motor de gasolina

1402. Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10541S

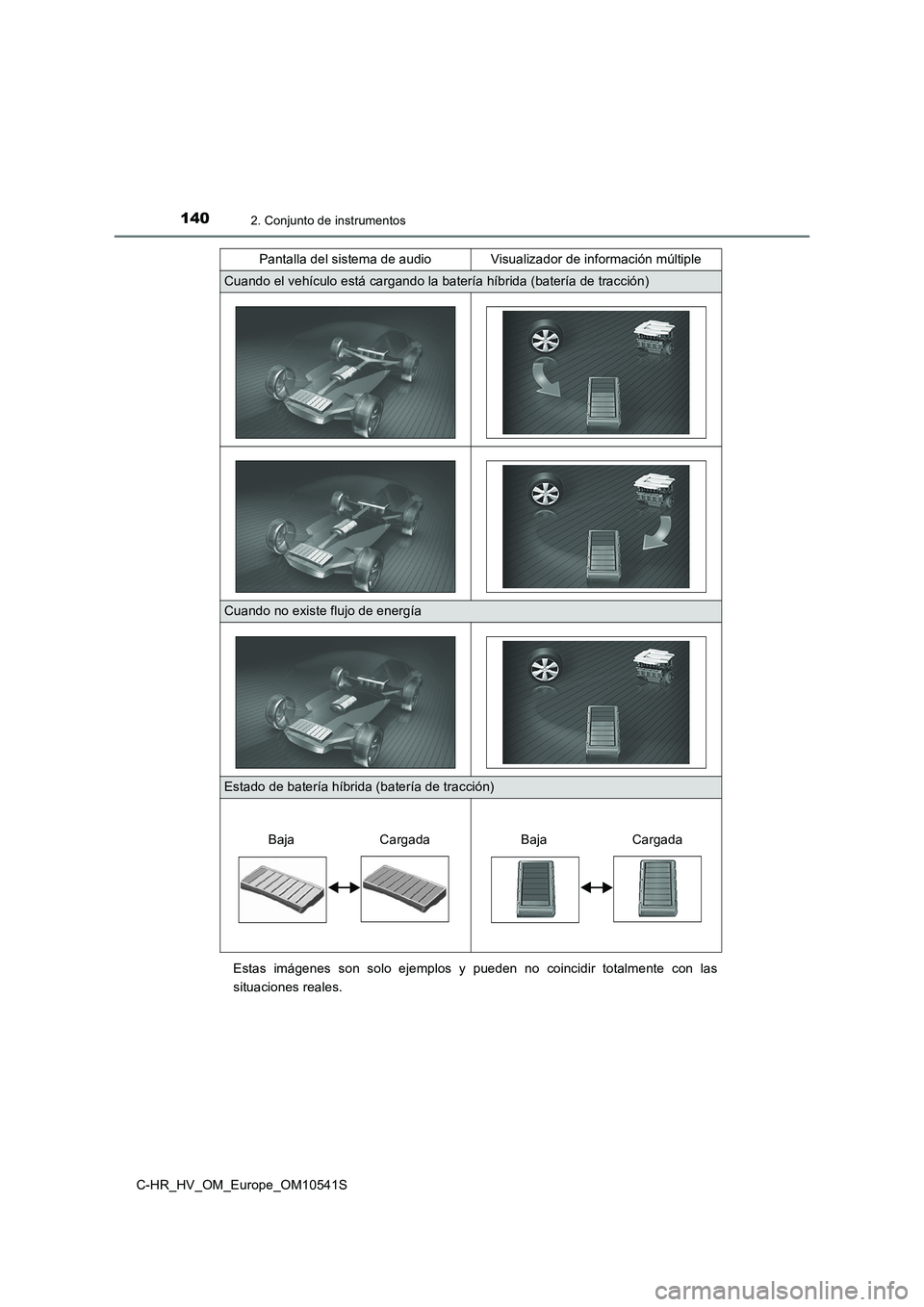

Estas imágenes son solo ejemplos y pueden no coincidir totalmente con las
situaciones reales.
Cuando el vehículo está cargando la batería híbrida (batería de tracción)
Cuando no existe flujo de energía
Estado de batería híbrida (batería de tracción)
Pantalla del sistema de audio Visualizador de información múltiple
Baja CargadaBaja Cargada
