TOYOTA C_HR HYBRID 2017 Manual del propietario (in Spanish)

411-1. En aras de un uso seguro
1
En aras de la seguridad
C-HR_HV_OM_Europe_OM10541S
ADVERTENCIA
Respete las siguientes precauciones para reducir el riesgo de resultar herido en caso
de frenada repentina, giro brusco o accidente.
En caso contrario, podrían llegar a producirse lesiones graves o incluso mortales.
■ Llevar el cinturón de seguridad
● Asegúrese de que todos los pasajeros llevan puesto el cinturón de seguridad.
● Lleve puesto siempre el cinturón de seguridad de forma adecuada.
● Cada persona debe utilizar un cinturón de seguridad. No utilice un cinturón de
seguridad para muchas personas a la vez, incluso en el caso de niños.
● Toyota recomienda que los niños se sienten en los asientos traseros y que siempre
utilicen el cinturón de seguridad y/o un sistema de sujeción adecuado para niños.
● Para conseguir una posición adecuada del asiento, no lo recline más de lo
necesario. El cinturón de seguridad es más efectivo cuando los ocupantes están
sentados en posición vertical y con la espalda bien apoyada en el respaldo.
● No lleve el cinturón de seguridad del hombro por debajo del brazo.
● Lleve siempre el cinturón de seguridad bajo y ajustado a la caderas.
■ Mujeres embarazadas
Consulte a su médico y colóquese el cinturón
de seguridad correctamente. ( P. 3 8 )
Las mujeres embarazadas deberían colocar
el cinturón de seguridad de la cintura lo más
abajo posible por encima de las caderas de la
misma manera que los ocupantes, extender el
cinturón de seguridad del hombro
completamente por encima del hombro y
evitar el contacto del cinturón por encima de
la zona abdominal.
En caso de no llevar el cinturón de seguridad
correctamente abrochado, no sólo la futura
madre, sino también el feto, podrían sufrir
lesiones graves o incluso mortales como
consecuencia de una frenada repentina o de
una colisión.

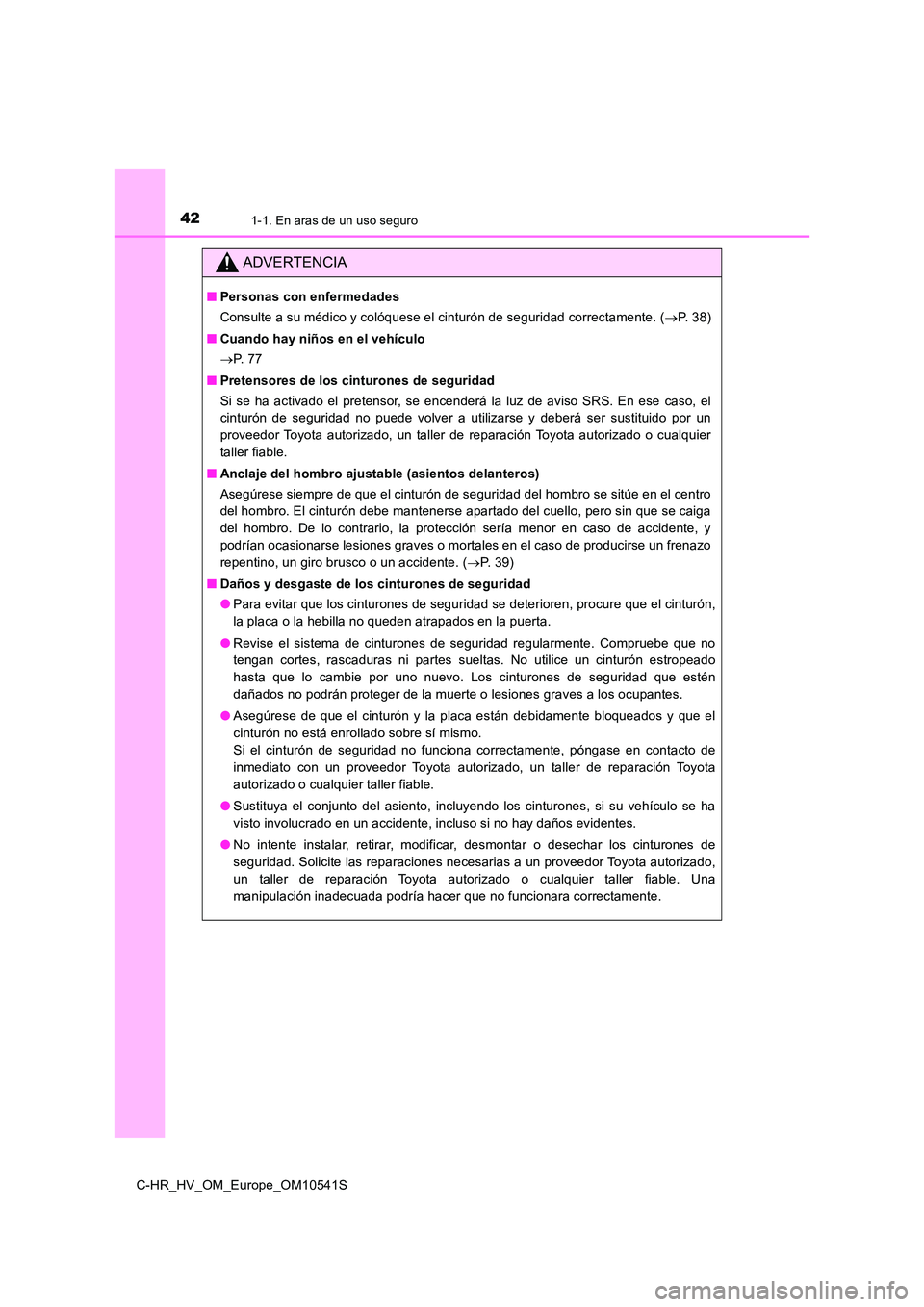

421-1. En aras de un uso seguro
C-HR_HV_OM_Europe_OM10541S
ADVERTENCIA
■Personas con enfermedades
Consulte a su médico y colóquese el cinturón de seguridad correctamente. ( P. 3 8 )
■ Cuando hay niños en el vehículo
 P. 7 7
■ Pretensores de los cinturones de seguridad
Si se ha activado el pretensor, se encenderá la luz de aviso SRS. En ese caso, el
cinturón de seguridad no puede volver a utilizarse y deberá ser sustituido por un
proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier
taller fiable.
■ Anclaje del hombro ajustable (asientos delanteros)
Asegúrese siempre de que el cinturón de seguridad del hombro se sitúe en el centro
del hombro. El cinturón debe mantenerse apartado del cuello, pero sin que se caiga
del hombro. De lo contrario, la protección sería menor en caso de accidente, y
podrían ocasionarse lesiones graves o mortales en el caso de producirse un frenazo
repentino, un giro brusco o un accidente. ( P. 3 9 )
■ Daños y desgaste de los cinturones de seguridad
● Para evitar que los cinturones de seguridad se deterioren, procure que el cinturón,
la placa o la hebilla no queden atrapados en la puerta.
● Revise el sistema de cinturones de seguridad regularmente. Compruebe que no
tengan cortes, rascaduras ni partes sueltas. No utilice un cinturón estropeado
hasta que lo cambie por uno nuevo. Los cinturones de seguridad que estén
dañados no podrán proteger de la muerte o lesiones graves a los ocupantes.
● Asegúrese de que el cinturón y la placa están debidamente bloqueados y que el
cinturón no está enrollado sobre sí mismo.
Si el cinturón de seguridad no funciona correctamente, póngase en contacto de
inmediato con un proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.
● Sustituya el conjunto del asiento, incluyendo los cinturones, si su vehículo se ha
visto involucrado en un accidente, incluso si no hay daños evidentes.
● No intente instalar, retirar, modificar, desmontar o desechar los cinturones de
seguridad. Solicite las reparaciones necesarias a un proveedor Toyota autorizado,
un taller de reparación Toyota autorizado o cualquier taller fiable. Una
manipulación inadecuada podría hacer que no funcionara correctamente.

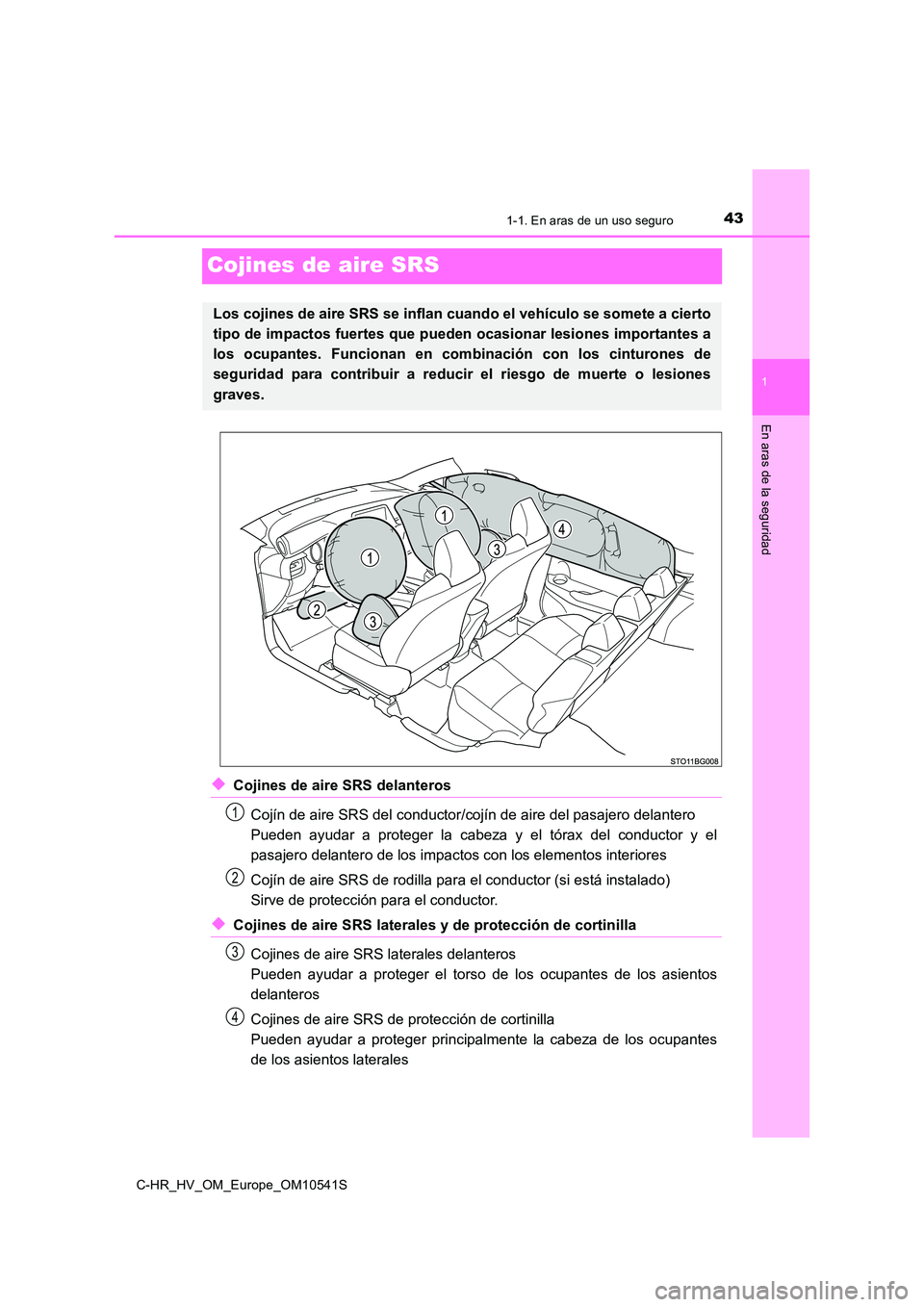

431-1. En aras de un uso seguro
1
En aras de la seguridad
C-HR_HV_OM_Europe_OM10541S
Cojines de aire SRS
◆Cojines de aire SRS delanteros
Cojín de aire SRS del conductor/cojín de aire del pasajero delantero
Pueden ayudar a proteger la cabeza y el tórax del conductor y el
pasajero delantero de los impactos con los elementos interiores
Cojín de aire SRS de rodilla para el conductor (si está instalado)
Sirve de protección para el conductor.
◆Cojines de aire SRS laterales y de protección de cortinilla
Cojines de aire SRS laterales delanteros
Pueden ayudar a proteger el torso de los ocupantes de los asientos
delanteros
Cojines de aire SRS de protección de cortinilla
Pueden ayudar a proteger principalmente la cabeza de los ocupantes
de los asientos laterales
Los cojines de aire SRS se inflan cuando el vehículo se somete a cierto
tipo de impactos fuertes que pued en ocasionar lesiones importantes a
los ocupantes. Funcionan en combinación con los cinturones de
seguridad para contribuir a reducir el riesgo de muerte o lesiones
graves.
1
2
3
4

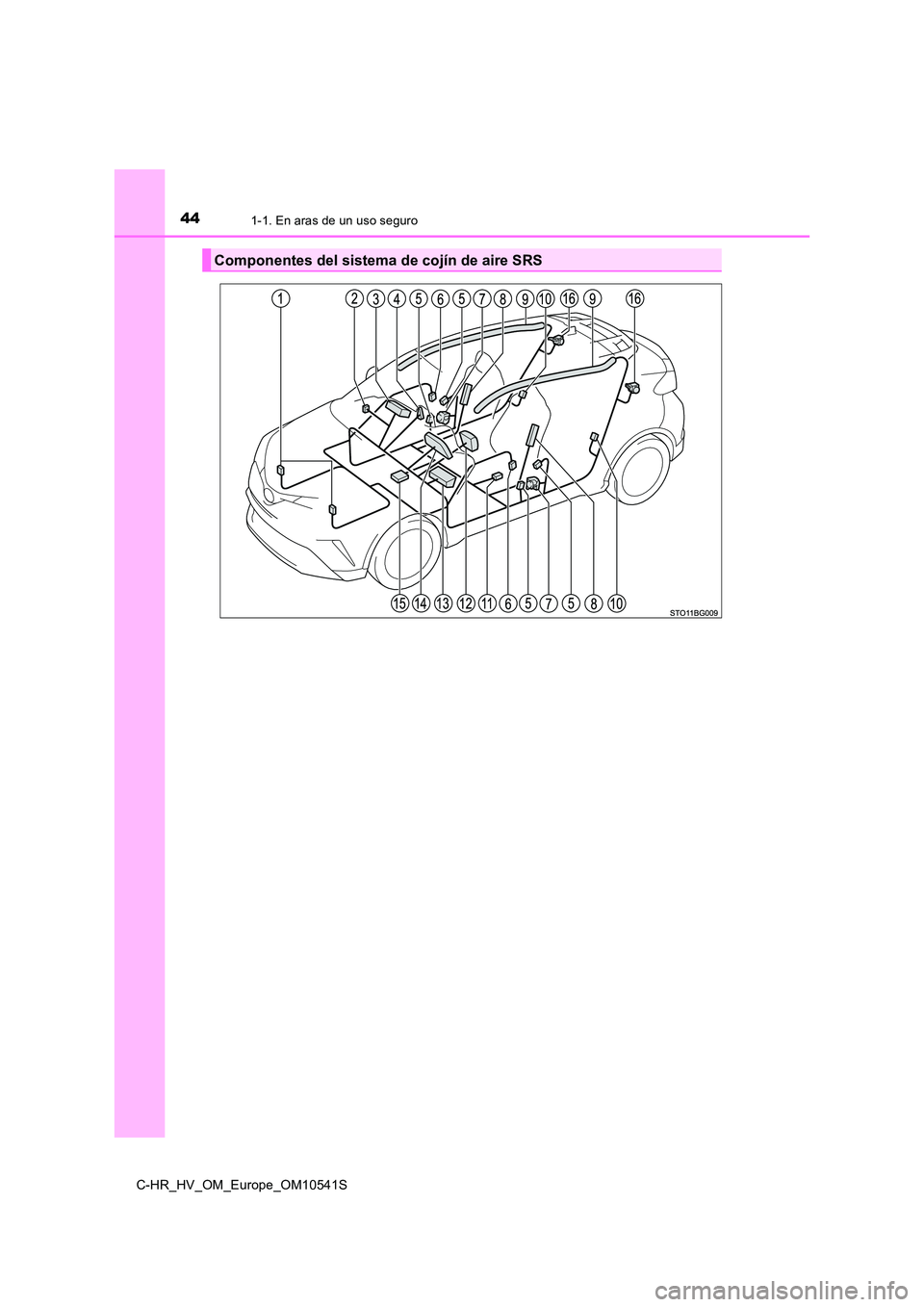

441-1. En aras de un uso seguro
C-HR_HV_OM_Europe_OM10541S
Componentes del sistema de cojín de aire SRS

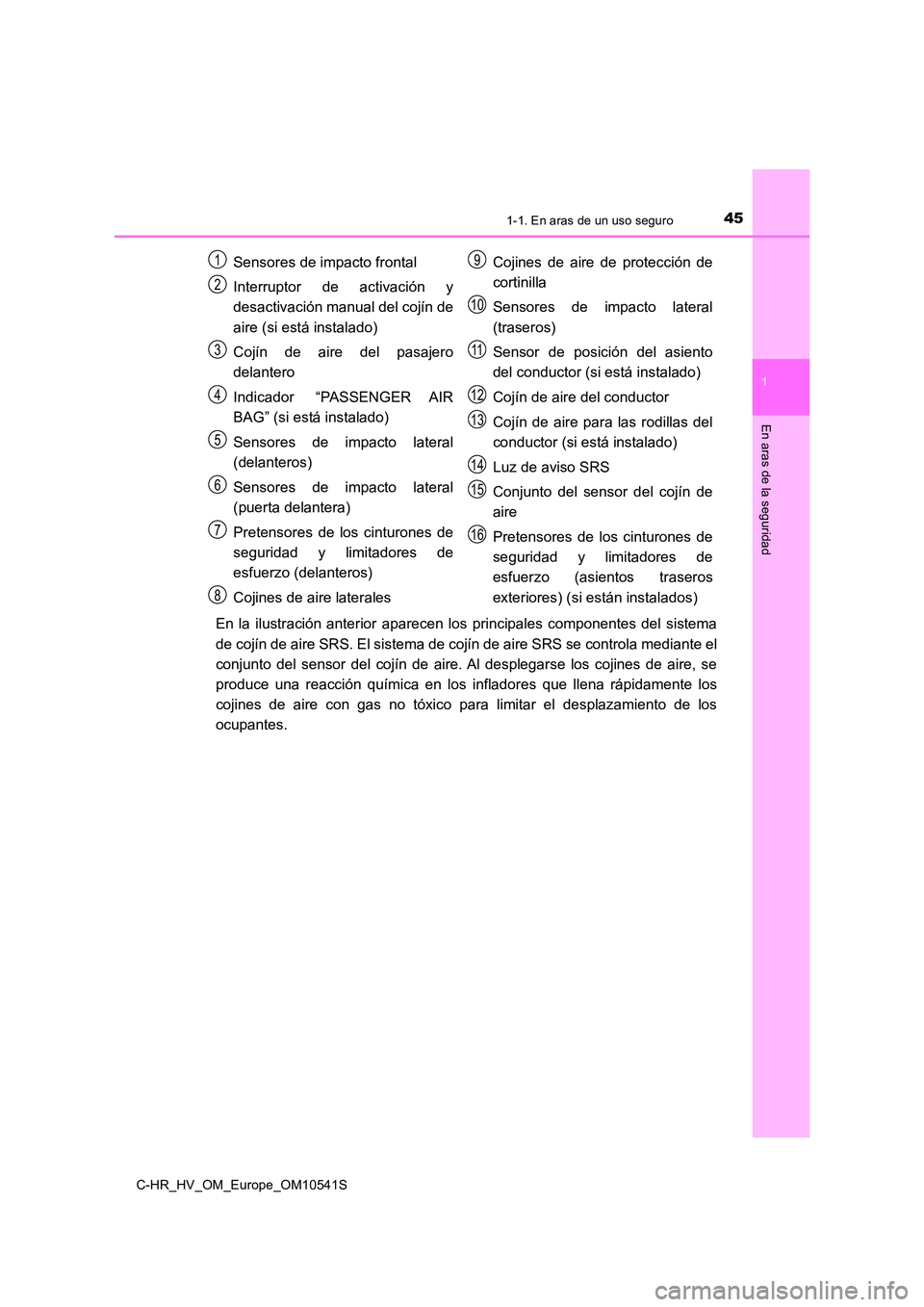

451-1. En aras de un uso seguro
1
En aras de la seguridad
C-HR_HV_OM_Europe_OM10541S
En la ilustración anterior aparecen los principales componentes del sistema
de cojín de aire SRS. El sistema de cojín de aire SRS se controla mediante el
conjunto del sensor del cojín de aire. Al desplegarse los cojines de aire, se
produce una reacción química en los infladores que llena rápidamente los
cojines de aire con gas no tóxico para limitar el desplazamiento de los
ocupantes.
Sensores de impacto frontal
Interruptor de activación y
desactivación manual del cojín de
aire (si está instalado)
Cojín de aire del pasajero
delantero
Indicador “PASSENGER AIR
BAG” (si está instalado)
Sensores de impacto lateral
(delanteros)
Sensores de impacto lateral
(puerta delantera)
Pretensores de los cinturones de
seguridad y limitadores de
esfuerzo (delanteros)
Cojines de aire laterales
Cojines de aire de protección de
cortinilla
Sensores de impacto lateral
(traseros)
Sensor de posición del asiento
del conductor (si está instalado)
Cojín de aire del conductor
Cojín de aire para las rodillas del
conductor (si está instalado)
Luz de aviso SRS
Conjunto del sensor del cojín de
aire
Pretensores de los cinturones de
seguridad y limitadores de
esfuerzo (asientos traseros
exteriores) (si están instalados)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

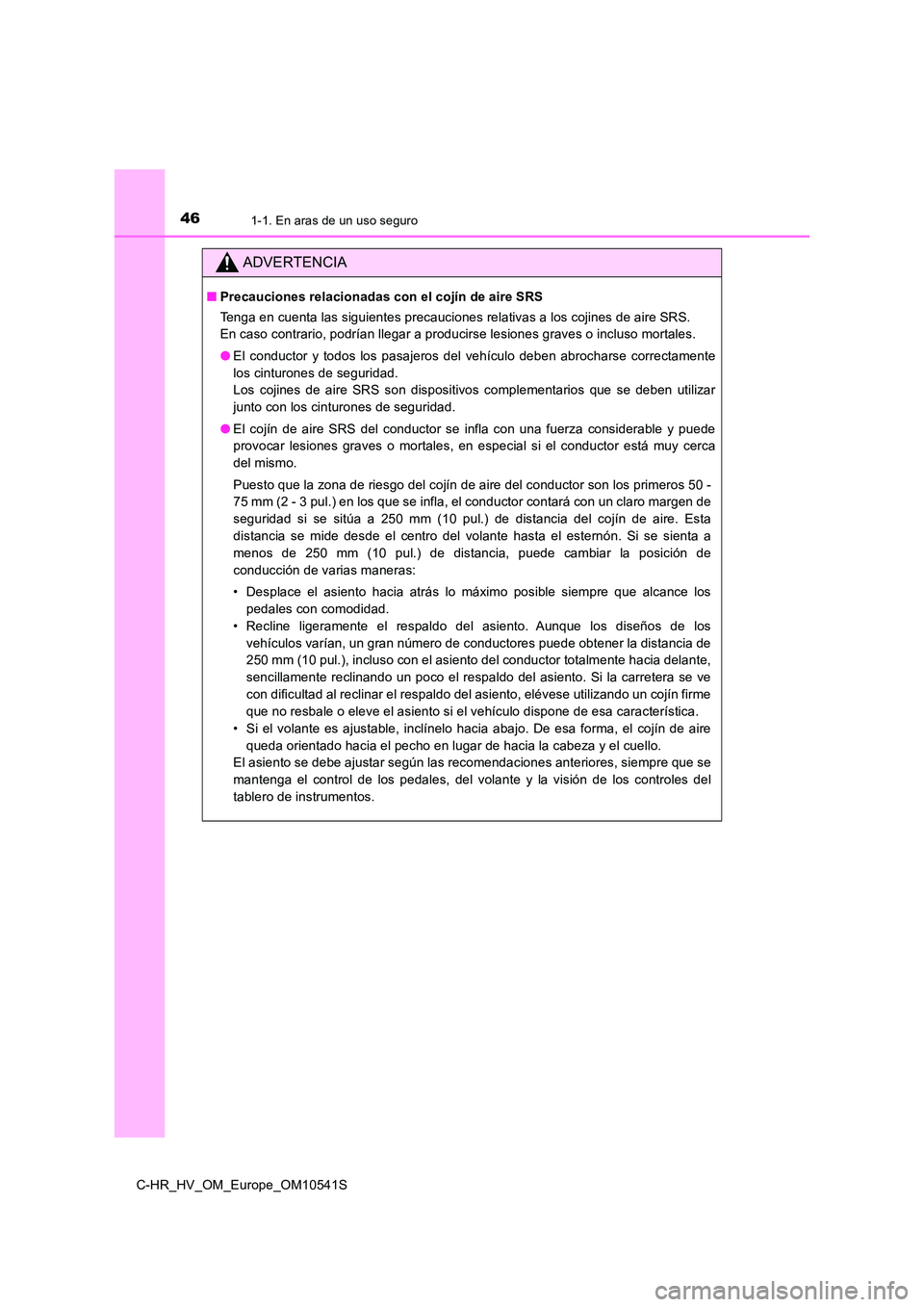

461-1. En aras de un uso seguro
C-HR_HV_OM_Europe_OM10541S
ADVERTENCIA
■Precauciones relacionadas con el cojín de aire SRS
Tenga en cuenta las siguientes precauciones relativas a los cojines de aire SRS.
En caso contrario, podrían llegar a producirse lesiones graves o incluso mortales.
● El conductor y todos los pasajeros del vehículo deben abrocharse correctamente
los cinturones de seguridad.
Los cojines de aire SRS son dispositivos complementarios que se deben utilizar
junto con los cinturones de seguridad.
● El cojín de aire SRS del conductor se infla con una fuerza considerable y puede
provocar lesiones graves o mortales, en especial si el conductor está muy cerca
del mismo.
Puesto que la zona de riesgo del cojín de aire del conductor son los primeros 50 -
75 mm (2 - 3 pul.) en los que se infla, el conductor contará con un claro margen de
seguridad si se sitúa a 250 mm (10 pul.) de distancia del cojín de aire. Esta
distancia se mide desde el centro del volante hasta el esternón. Si se sienta a
menos de 250 mm (10 pul.) de distancia, puede cambiar la posición de
conducción de varias maneras:
• Desplace el asiento hacia atrás lo máximo posible siempre que alcance los
pedales con comodidad.
• Recline ligeramente el respaldo del asiento. Aunque los diseños de los
vehículos varían, un gran número de conductores puede obtener la distancia de
250 mm (10 pul.), incluso con el asiento del conductor totalmente hacia delante,
sencillamente reclinando un poco el respaldo del asiento. Si la carretera se ve
con dificultad al reclinar el respaldo del asiento, elévese utilizando un cojín firme
que no resbale o eleve el asiento si el vehículo dispone de esa característica.
• Si el volante es ajustable, inclínelo hacia abajo. De esa forma, el cojín de aire
queda orientado hacia el pecho en lugar de hacia la cabeza y el cuello.
El asiento se debe ajustar según las recomendaciones anteriores, siempre que se
mantenga el control de los pedales, del volante y la visión de los controles del
tablero de instrumentos.

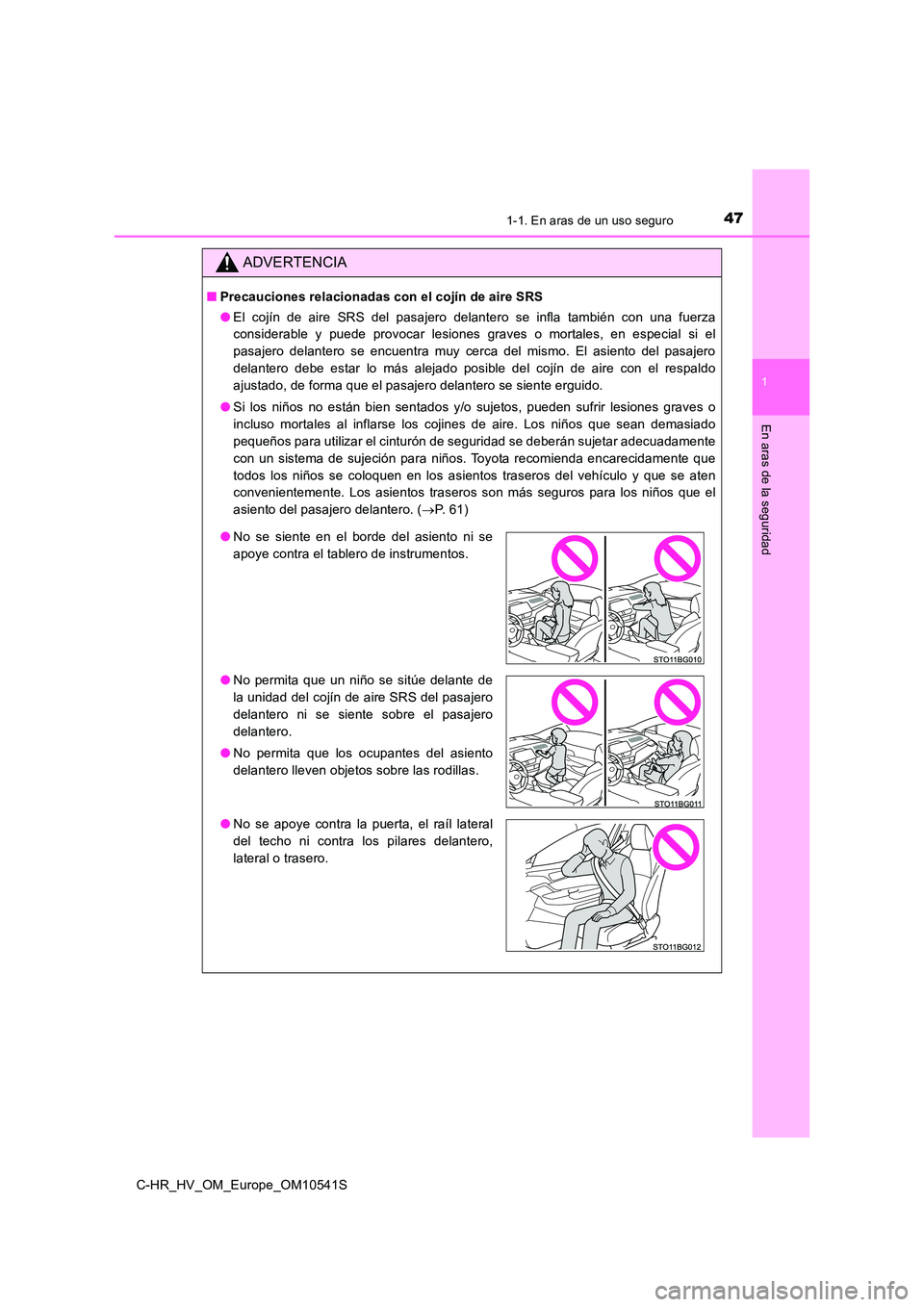

471-1. En aras de un uso seguro
1
En aras de la seguridad
C-HR_HV_OM_Europe_OM10541S
ADVERTENCIA
■Precauciones relacionadas con el cojín de aire SRS
● El cojín de aire SRS del pasajero delantero se infla también con una fuerza
considerable y puede provocar lesiones graves o mortales, en especial si el
pasajero delantero se encuentra muy cerca del mismo. El asiento del pasajero
delantero debe estar lo más alejado posible del cojín de aire con el respaldo
ajustado, de forma que el pasajero delantero se siente erguido.
● Si los niños no están bien sentados y/o sujetos, pueden sufrir lesiones graves o
incluso mortales al inflarse los cojines de aire. Los niños que sean demasiado
pequeños para utilizar el cinturón de seguridad se deberán sujetar adecuadamente
con un sistema de sujeción para niños. Toyota recomienda encarecidamente que
todos los niños se coloquen en los asientos traseros del vehículo y que se aten
convenientemente. Los asientos traseros son más seguros para los niños que el
asiento del pasajero delantero. ( P. 6 1 )
●No se siente en el borde del asiento ni se
apoye contra el tablero de instrumentos.
● No permita que un niño se sitúe delante de
la unidad del cojín de aire SRS del pasajero
delantero ni se siente sobre el pasajero
delantero.
● No permita que los ocupantes del asiento
delantero lleven objetos sobre las rodillas.
● No se apoye contra la puerta, el raíl lateral
del techo ni contra los pilares delantero,
lateral o trasero.

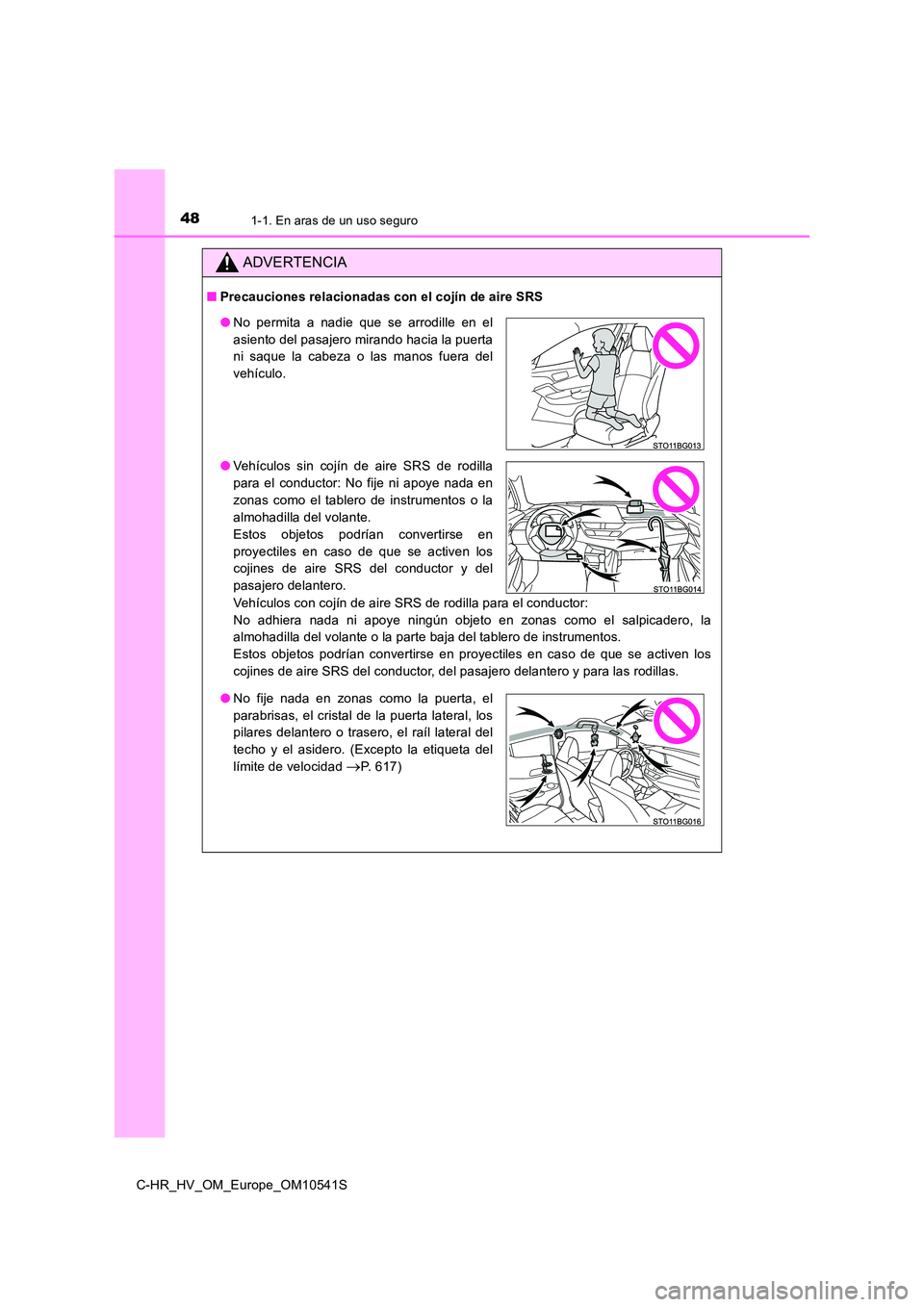

481-1. En aras de un uso seguro
C-HR_HV_OM_Europe_OM10541S
ADVERTENCIA
■Precauciones relacionadas con el cojín de aire SRS
Vehículos con cojín de aire SRS de rodilla para el conductor:
No adhiera nada ni apoye ningún objeto en zonas como el salpicadero, la
almohadilla del volante o la parte baja del tablero de instrumentos.
Estos objetos podrían convertirse en proyectiles en caso de que se activen los
cojines de aire SRS del conductor, del pasajero delantero y para las rodillas.
● No permita a nadie que se arrodille en el
asiento del pasajero mirando hacia la puerta
ni saque la cabeza o las manos fuera del
vehículo.
● Vehículos sin cojín de aire SRS de rodilla
para el conductor: No fije ni apoye nada en
zonas como el tablero de instrumentos o la
almohadilla del volante.
Estos objetos podrían convertirse en
proyectiles en caso de que se activen los
cojines de aire SRS del conductor y del
pasajero delantero.
● No fije nada en zonas como la puerta, el
parabrisas, el cristal de la puerta lateral, los
pilares delantero o trasero, el raíl lateral del
techo y el asidero. (Excepto la etiqueta del
límite de velocidad P. 617)

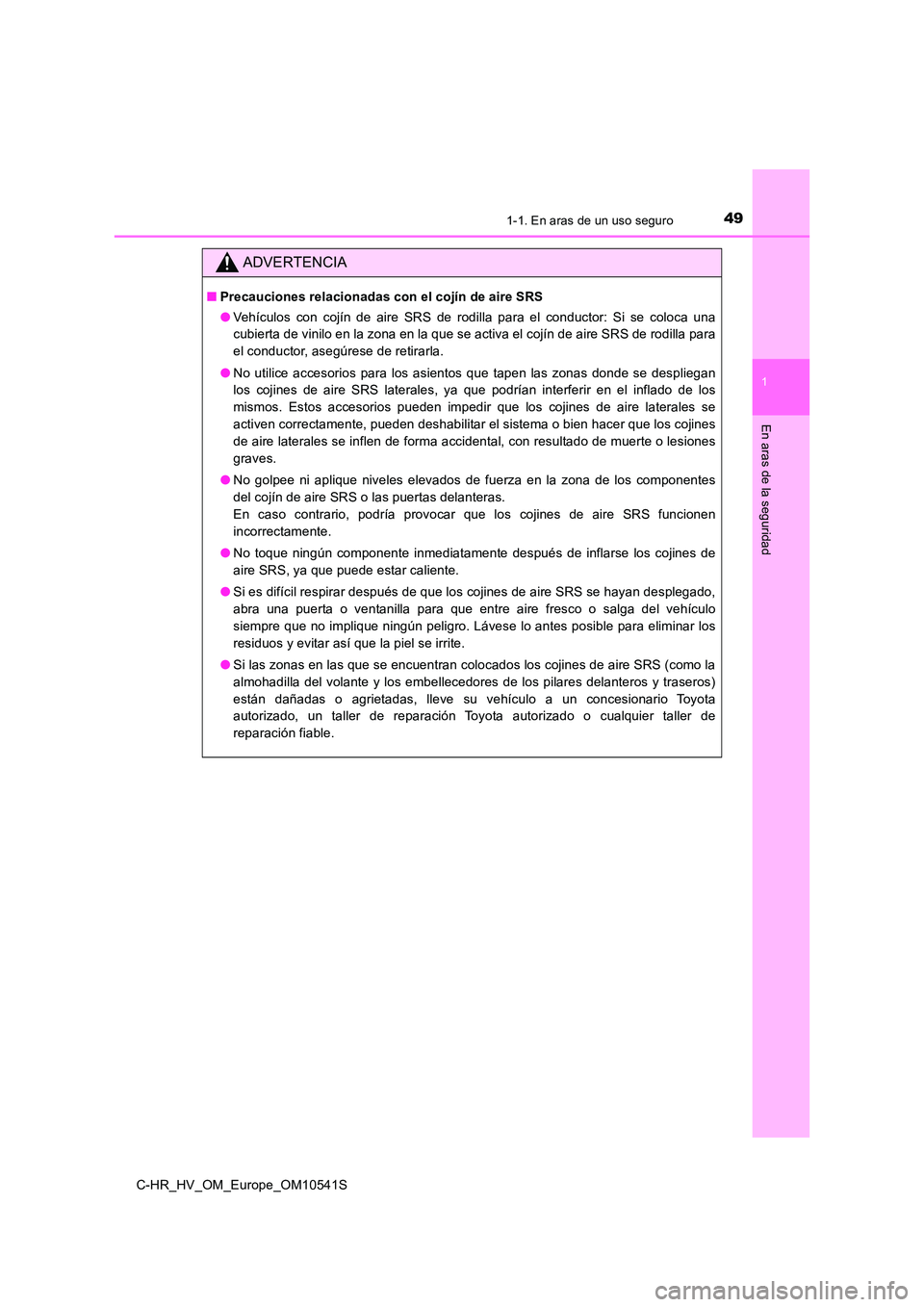

491-1. En aras de un uso seguro
1
En aras de la seguridad
C-HR_HV_OM_Europe_OM10541S
ADVERTENCIA
■Precauciones relacionadas con el cojín de aire SRS
● Vehículos con cojín de aire SRS de rodilla para el conductor: Si se coloca una
cubierta de vinilo en la zona en la que se activa el cojín de aire SRS de rodilla para
el conductor, asegúrese de retirarla.
● No utilice accesorios para los asientos que tapen las zonas donde se despliegan
los cojines de aire SRS laterales, ya que podrían interferir en el inflado de los
mismos. Estos accesorios pueden impedir que los cojines de aire laterales se
activen correctamente, pueden deshabilitar el sistema o bien hacer que los cojines
de aire laterales se inflen de forma accidental, con resultado de muerte o lesiones
graves.
● No golpee ni aplique niveles elevados de fuerza en la zona de los componentes
del cojín de aire SRS o las puertas delanteras.
En caso contrario, podría provocar que los cojines de aire SRS funcionen
incorrectamente.
● No toque ningún componente inmediatamente después de inflarse los cojines de
aire SRS, ya que puede estar caliente.
● Si es difícil respirar después de que los cojines de aire SRS se hayan desplegado,
abra una puerta o ventanilla para que entre aire fresco o salga del vehículo
siempre que no implique ningún peligro. Lávese lo antes posible para eliminar los
residuos y evitar así que la piel se irrite.
● Si las zonas en las que se encuentran colocados los cojines de aire SRS (como la
almohadilla del volante y los embellecedores de los pilares delanteros y traseros)
están dañadas o agrietadas, lleve su vehículo a un concesionario Toyota
autorizado, un taller de reparación Toyota autorizado o cualquier taller de
reparación fiable.

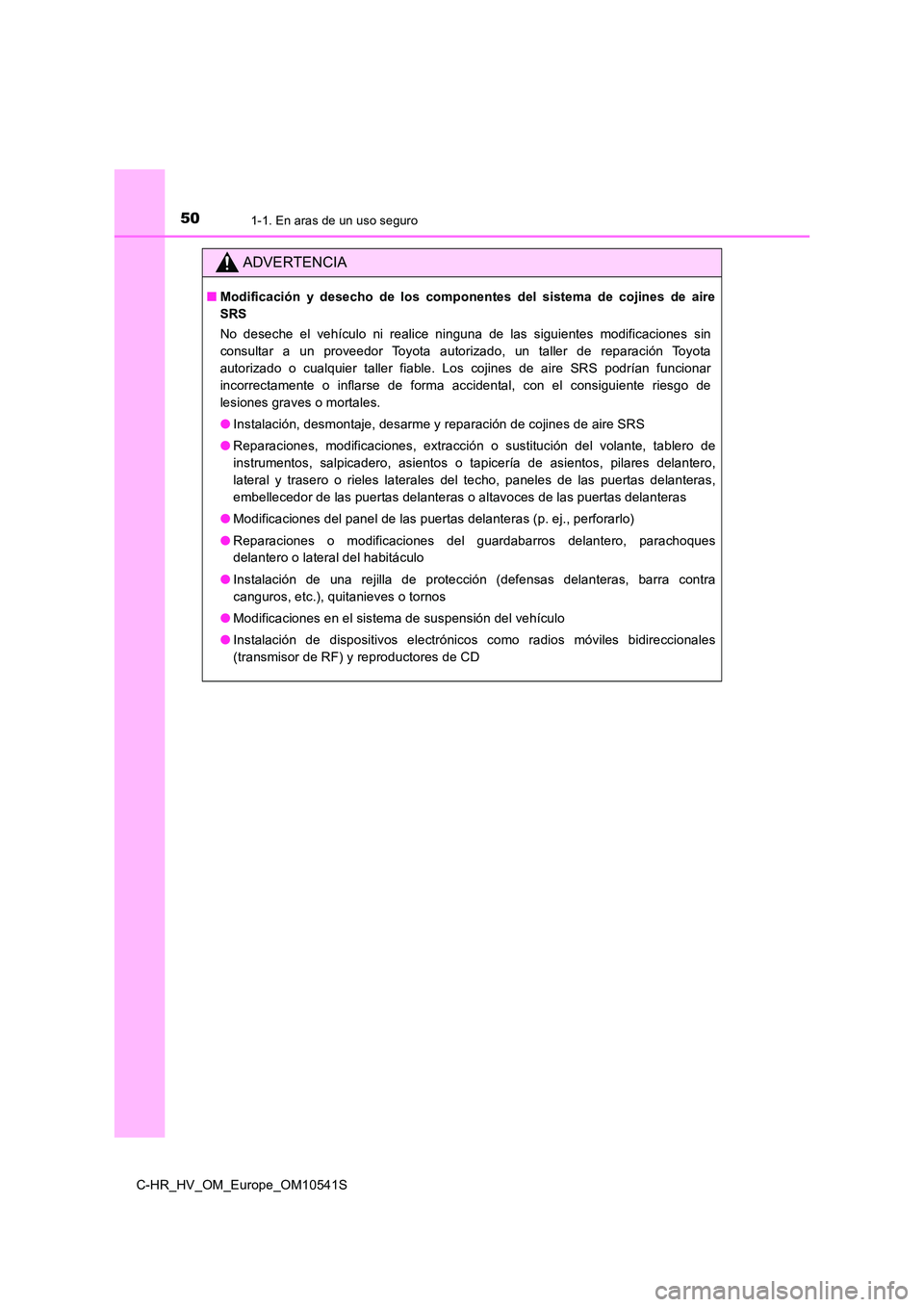

501-1. En aras de un uso seguro
C-HR_HV_OM_Europe_OM10541S
ADVERTENCIA
■Modificación y desecho de los componentes del sistema de cojines de aire
SRS
No deseche el vehículo ni realice ninguna de las siguientes modificaciones sin
consultar a un proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable. Los cojines de aire SRS podrían funcionar
incorrectamente o inflarse de forma accidental, con el consiguiente riesgo de
lesiones graves o mortales.
● Instalación, desmontaje, desarme y reparación de cojines de aire SRS
● Reparaciones, modificaciones, extracción o sustitución del volante, tablero de
instrumentos, salpicadero, asientos o tapicería de asientos, pilares delantero,
lateral y trasero o rieles laterales del techo, paneles de las puertas delanteras,
embellecedor de las puertas delanteras o altavoces de las puertas delanteras
● Modificaciones del panel de las puertas delanteras (p. ej., perforarlo)
● Reparaciones o modificaciones del guardabarros delantero, parachoques
delantero o lateral del habitáculo
● Instalación de una rejilla de protección (defensas delanteras, barra contra
canguros, etc.), quitanieves o tornos
● Modificaciones en el sistema de suspensión del vehículo
● Instalación de dispositivos electrónicos como radios móviles bidireccionales
(transmisor de RF) y reproductores de CD
