TOYOTA C_HR HYBRID 2017 Manuale duso (in Italian)

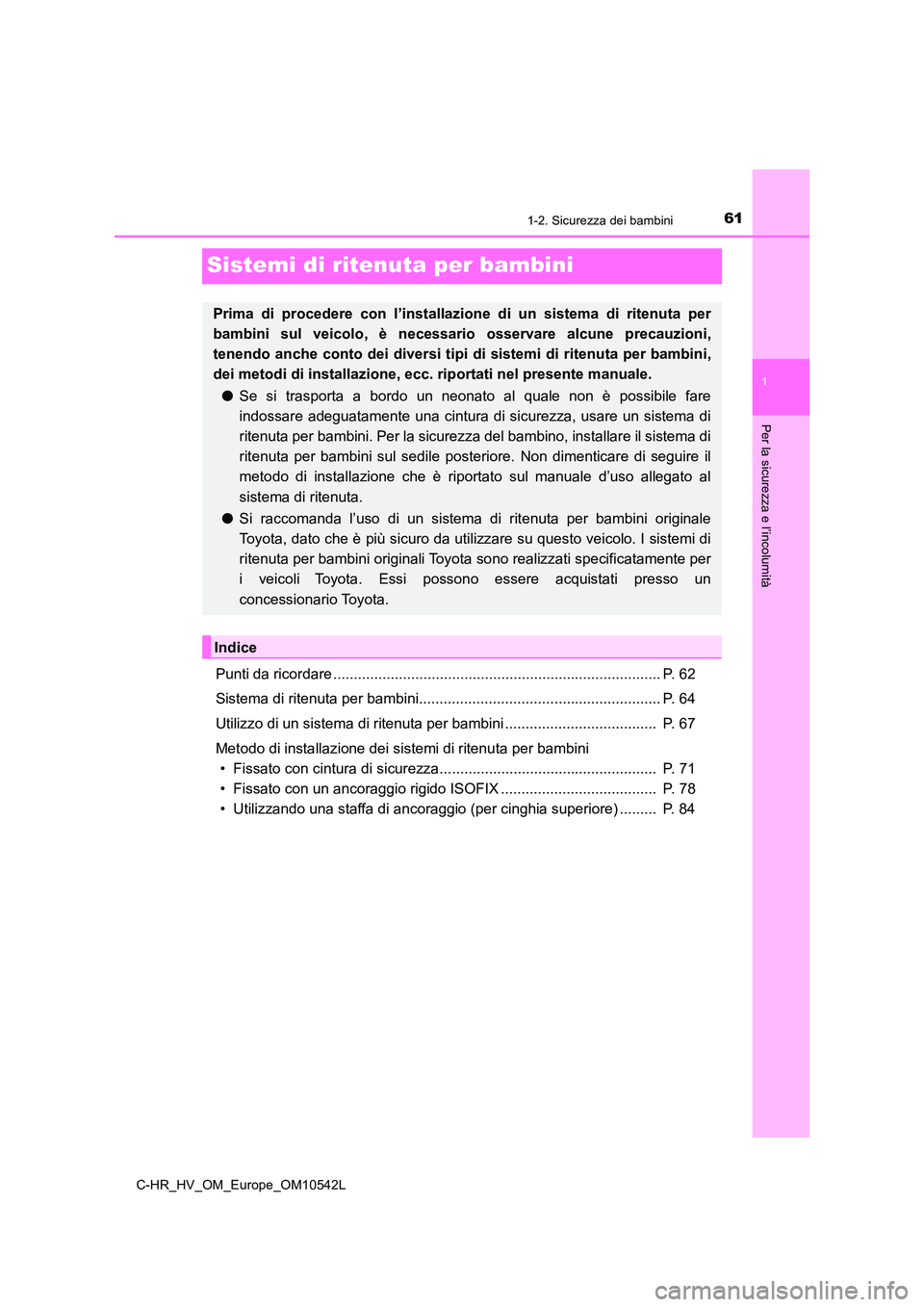

611-2. Sicurezza dei bambini
1
Per la sicurezza e l’incolumità
C-HR_HV_OM_Europe_OM10542L
Sistemi di ritenuta per bambini
Punti da ricordare ................................................................................ P. 62
Sistema di ritenuta per bambini........................................................... P. 64
Utilizzo di un sistema di ritenuta per bambini ..................................... P. 67
Metodo di installazione dei sistemi di ritenuta per bambini
• Fissato con cintura di sicurezza..................................................... P. 71
• Fissato con un ancoraggio rigido ISOFIX ...................................... P. 78
• Utilizzando una staffa di ancoraggio (per cinghia superiore) ......... P. 84
Prima di procedere con l’installazion e di un sistema di ritenuta per
bambini sul veicolo, è necessario osservare alcune precauzioni,
tenendo anche conto dei diversi tipi di sistemi di ritenuta per bambini,
dei metodi di installazione, ecc. riportati nel presente manuale.
● Se si trasporta a bordo un neonato al quale non è possibile fare
indossare adeguatamente una cintura di sicurezza, usare un sistema di
ritenuta per bambini. Per la sicurezza del bambino, installare il sistema di
ritenuta per bambini sul sedile posteri ore. Non dimenticare di seguire il
metodo di installazione che è riportato sul manuale d’uso allegato al
sistema di ritenuta.
● Si raccomanda l’uso di un sistema di ritenuta per bambini originale
Toyota, dato che è più sicuro da utilizzare su questo veicolo. I sistemi di
ritenuta per bambini originali Toyota sono realizzati specificatamente per
i veicoli Toyota. Essi possono essere acquistati presso un
concessionario Toyota.
Indice

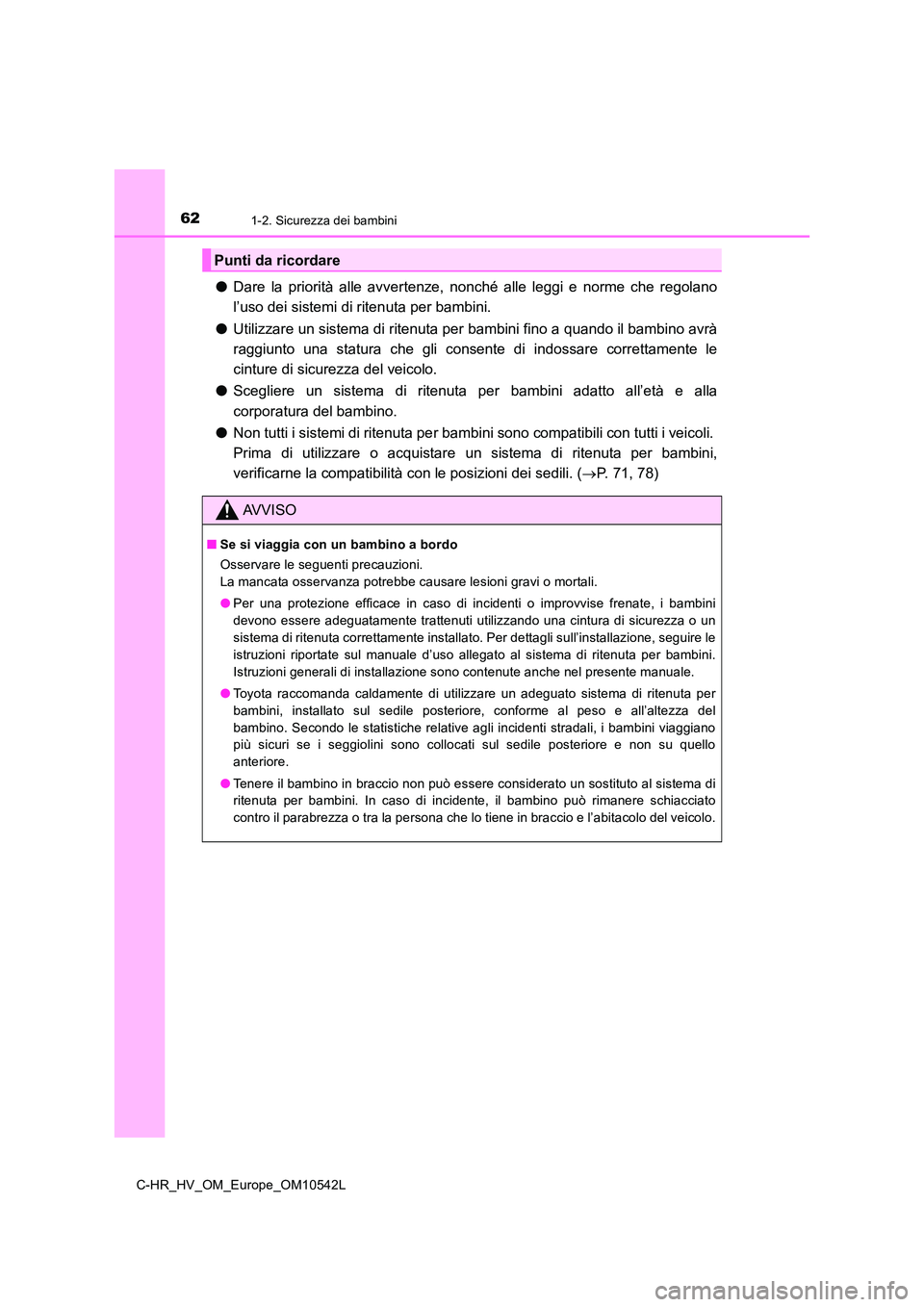

621-2. Sicurezza dei bambini
C-HR_HV_OM_Europe_OM10542L
●Dare la priorità alle avvertenze, nonché alle leggi e norme che regolano
l’uso dei sistemi di ritenuta per bambini.
● Utilizzare un sistema di ritenuta per bambini fino a quando il bambino avrà
raggiunto una statura che gli consente di indossare correttamente le
cinture di sicurezza del veicolo.
● Scegliere un sistema di ritenuta per bambini adatto all’età e alla
corporatura del bambino.
● Non tutti i sistemi di ritenuta per bambini sono compatibili con tutti i veicoli.
Prima di utilizzare o acquistare un sistema di ritenuta per bambini,
verificarne la compatibilità con le posizioni dei sedili. ( P. 71, 78)
Punti da ricordare
AVVISO
■Se si viaggia con un bambino a bordo
Osservare le seguenti precauzioni.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
● Per una protezione efficace in caso di incidenti o improvvise frenate, i bambini
devono essere adeguatamente trattenuti utilizzando una cintura di sicurezza o un
sistema di ritenuta correttamente installato. Per dettagli sull’installazione, seguire le
istruzioni riportate sul manuale d’uso allegato al sistema di ritenuta per bambini.
Istruzioni generali di installazione sono contenute anche nel presente manuale.
● Toyota raccomanda caldamente di utilizzare un adeguato sistema di ritenuta per
bambini, installato sul sedile posteriore, conforme al peso e all’altezza del
bambino. Secondo le statistiche relative agli incidenti stradali, i bambini viaggiano
più sicuri se i seggiolini sono collocati sul sedile posteriore e non su quello
anteriore.
● Tenere il bambino in braccio non può essere considerato un sostituto al sistema di
ritenuta per bambini. In caso di incidente, il bambino può rimanere schiacciato
contro il parabrezza o tra la persona che lo tiene in braccio e l’abitacolo del veicolo.

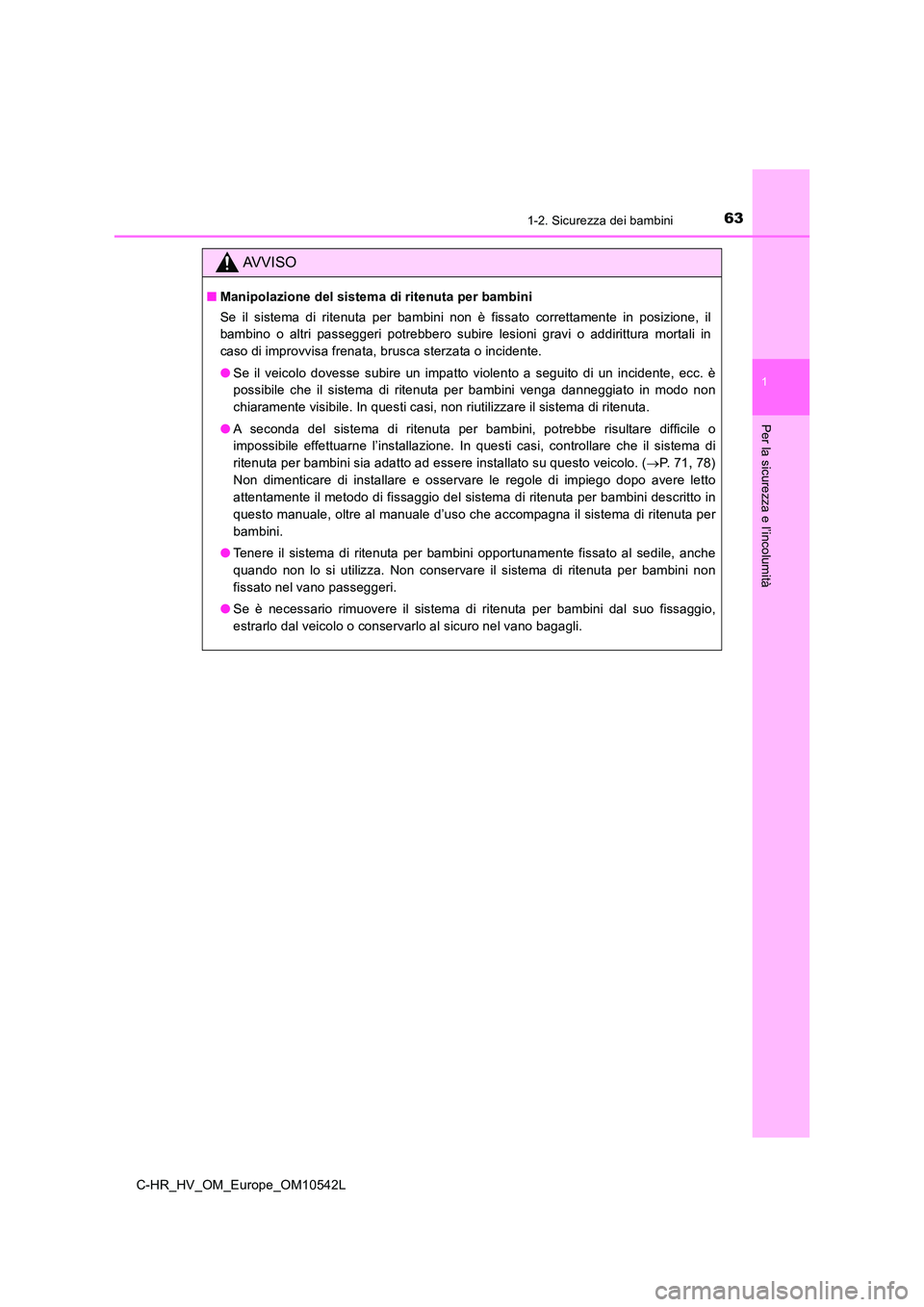

631-2. Sicurezza dei bambini
1
Per la sicurezza e l’incolumità
C-HR_HV_OM_Europe_OM10542L
AVVISO
■Manipolazione del sistema di ritenuta per bambini
Se il sistema di ritenuta per bambini non è fissato correttamente in posizione, il
bambino o altri passeggeri potrebbero subire lesioni gravi o addirittura mortali in
caso di improvvisa frenata, brusca sterzata o incidente.
● Se il veicolo dovesse subire un impatto violento a seguito di un incidente, ecc. è
possibile che il sistema di ritenuta per bambini venga danneggiato in modo non
chiaramente visibile. In questi casi, non riutilizzare il sistema di ritenuta.
● A seconda del sistema di ritenuta per bambini, potrebbe risultare difficile o
impossibile effettuarne l’installazione. In questi casi, controllare che il sistema di
ritenuta per bambini sia adatto ad essere installato su questo veicolo. ( P. 7 1, 78)
Non dimenticare di installare e osservare le regole di impiego dopo avere letto
attentamente il metodo di fissaggio del sistema di ritenuta per bambini descritto in
questo manuale, oltre al manuale d’uso che accompagna il sistema di ritenuta per
bambini.
● Tenere il sistema di ritenuta per bambini opportunamente fissato al sedile, anche
quando non lo si utilizza. Non conservare il sistema di ritenuta per bambini non
fissato nel vano passeggeri.
● Se è necessario rimuovere il sistema di ritenuta per bambini dal suo fissaggio,
estrarlo dal veicolo o conservarlo al sicuro nel vano bagagli.

641-2. Sicurezza dei bambini
C-HR_HV_OM_Europe_OM10542L

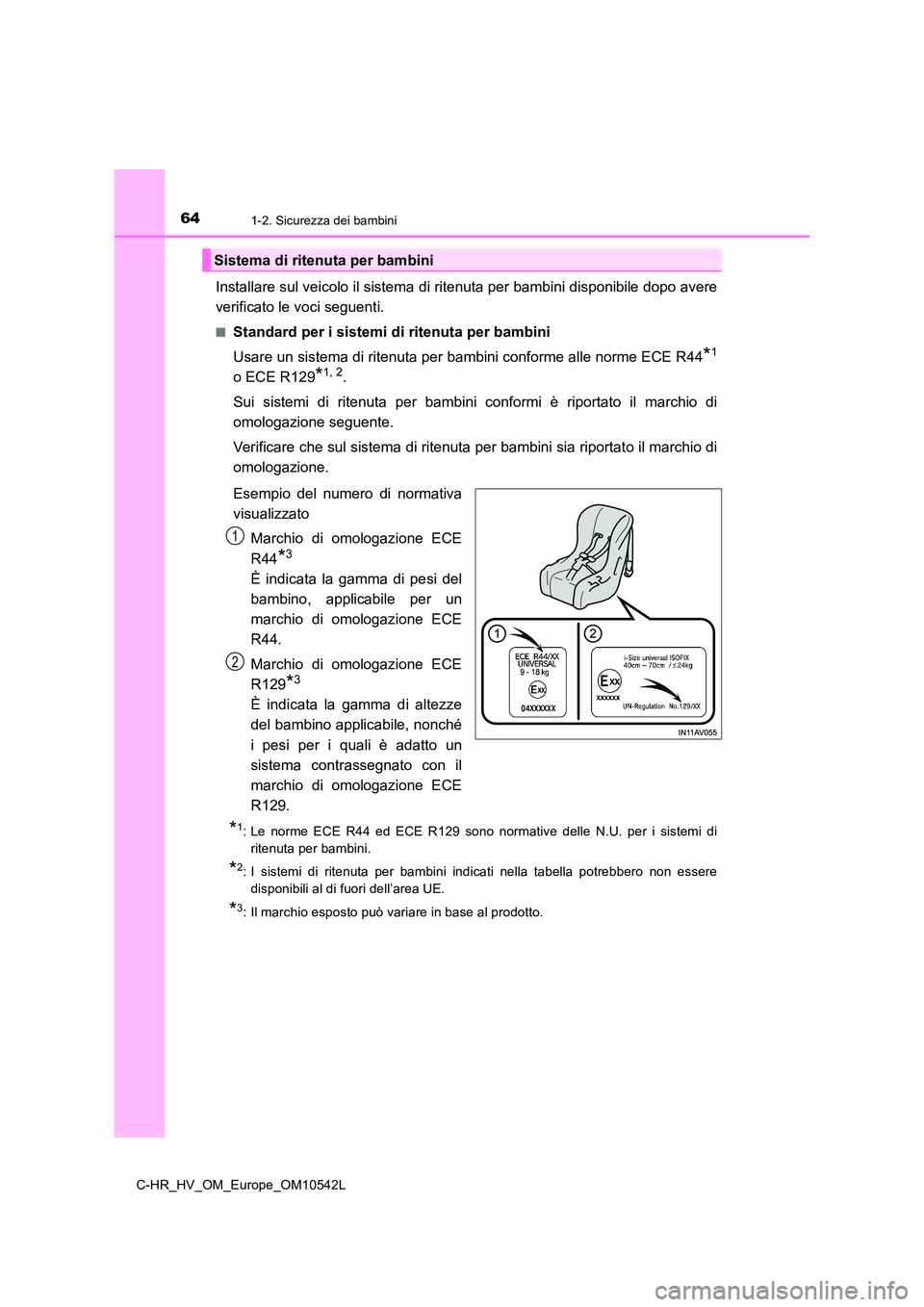

Installare sul veicolo il sistema di ritenuta per bambini disponibile dopo avere
verificato le voci seguenti.
■Standard per i sistemi di ritenuta per bambini
Usare un sistema di ritenuta per bambini conforme alle norme ECE R44*1
o ECE R129*1, 2.
Sui sistemi di ritenuta per bambini conformi è riportato il marchio di
omologazione seguente.
Verificare che sul sistema di ritenuta per bambini sia riportato il marchio di
omologazione.
Esempio del numero di normativa
visualizzato
Marchio di omologazione ECE
R44*3
È indicata la gamma di pesi del
bambino, applicabile per un
marchio di omologazione ECE
R44.
Marchio di omologazione ECE
R129*3
È indicata la gamma di altezze
del bambino applicabile, nonché
i pesi per i quali è adatto un
sistema contrassegnato con il
marchio di omologazione ECE
R129.
*1: Le norme ECE R44 ed ECE R129 sono normative delle N.U. per i sistemi di
ritenuta per bambini.
*2: I sistemi di ritenuta per bambini indicati nella tabella potrebbero non essere
disponibili al di fuori dell’area UE.
*3: Il marchio esposto può variare in base al prodotto.
Sistema di ritenuta per bambini
1
2

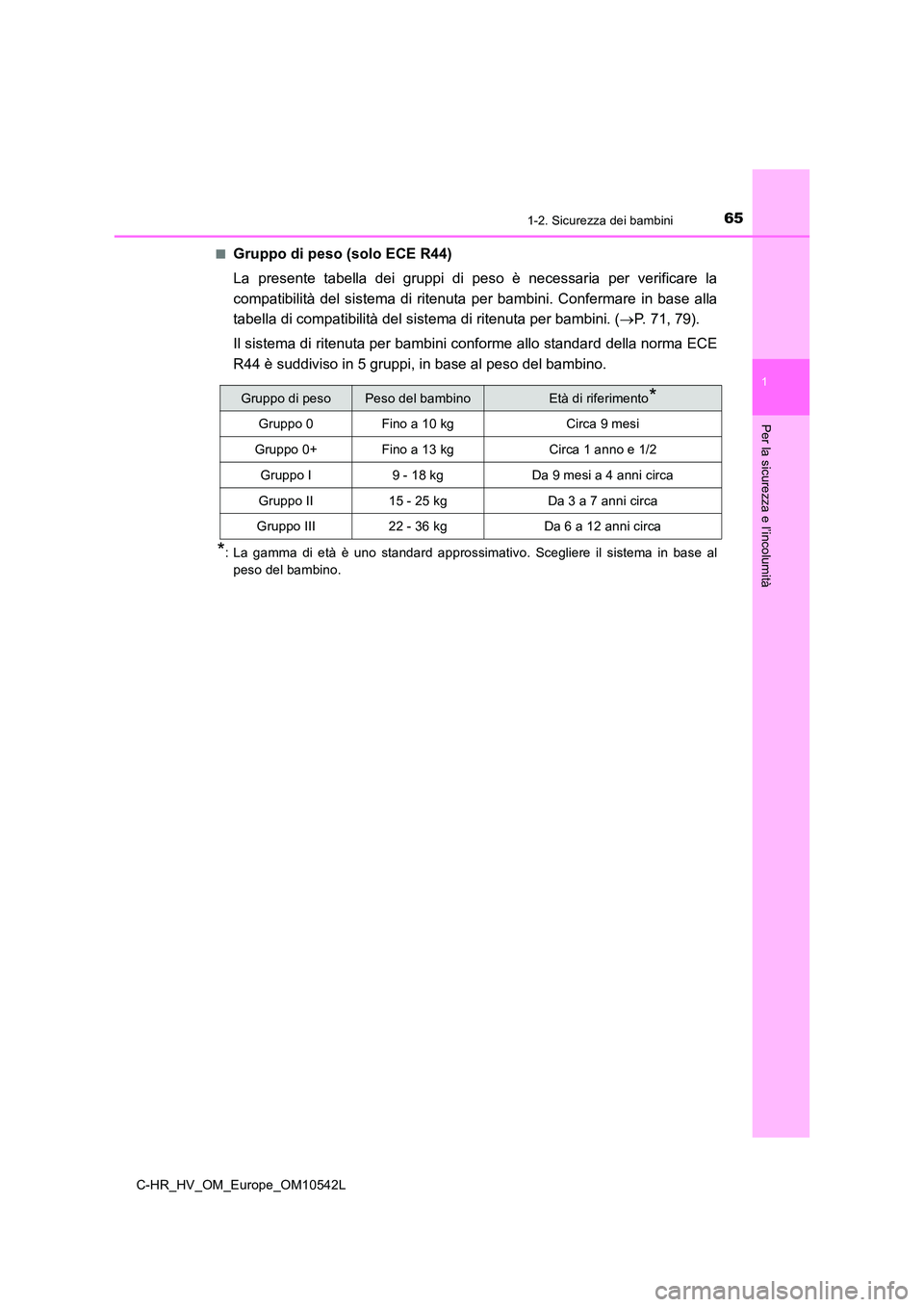

651-2. Sicurezza dei bambini
1
Per la sicurezza e l’incolumità
C-HR_HV_OM_Europe_OM10542L
■Gruppo di peso (solo ECE R44)
La presente tabella dei gruppi di peso è necessaria per verificare la
compatibilità del sistema di ritenuta per bambini. Confermare in base alla
tabella di compatibilità del si stema di ritenuta per bambini. (P. 71,79).
Il sistema di ritenuta per bambini c onforme allo standard della norma ECE
R44 è suddiviso in 5 gruppi, in base al peso del bambino.
*: La gamma di età è uno standard approssimativo. Scegliere il sistema in base al
peso del bambino.
Gruppo di pesoPeso del bambinoEtà di riferimento*
Gruppo 0Fino a 10 kgCirca 9 mesi
Gruppo 0+Fino a 13 kgCirca 1 anno e 1/2
Gruppo I9 - 18 kgDa 9 mesi a 4 anni circa
Gruppo II15 - 25 kgDa 3 a 7 anni circa
Gruppo III22 - 36 kgDa 6 a 12 anni circa

661-2. Sicurezza dei bambini
C-HR_HV_OM_Europe_OM10542L

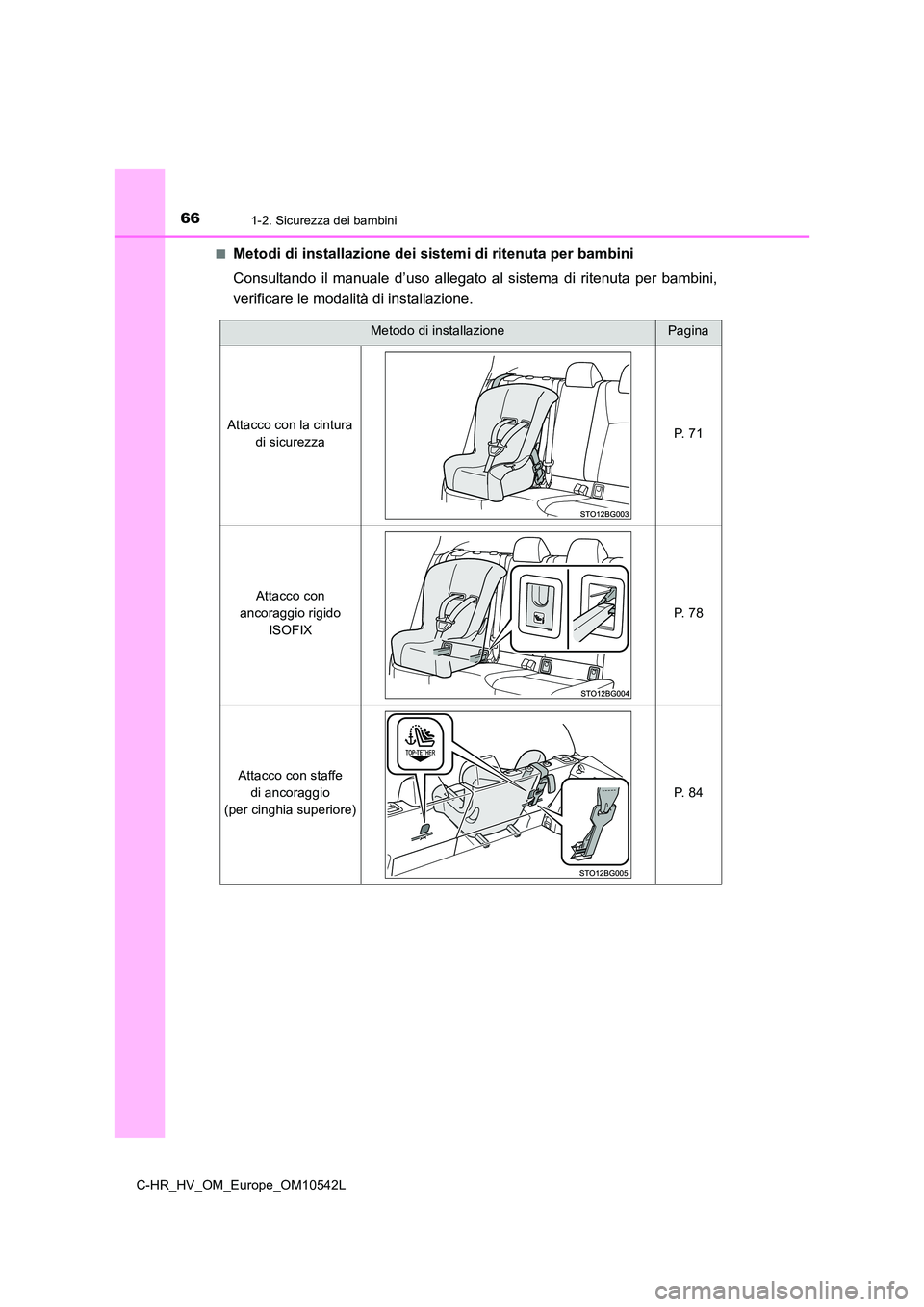

■Metodi di installazione dei sistemi di ritenuta per bambini
Consultando il manuale d’uso allegato al sistema di ritenuta per bambini,
verificare le modalità di installazione.
Metodo di installazionePagina
Attacco con la cintura
di sicurezza P. 7 1
Attacco con
ancoraggio rigido
ISOFIX
P. 7 8
Attacco con staffe
di ancoraggio
(per cinghia superiore)
P. 8 4

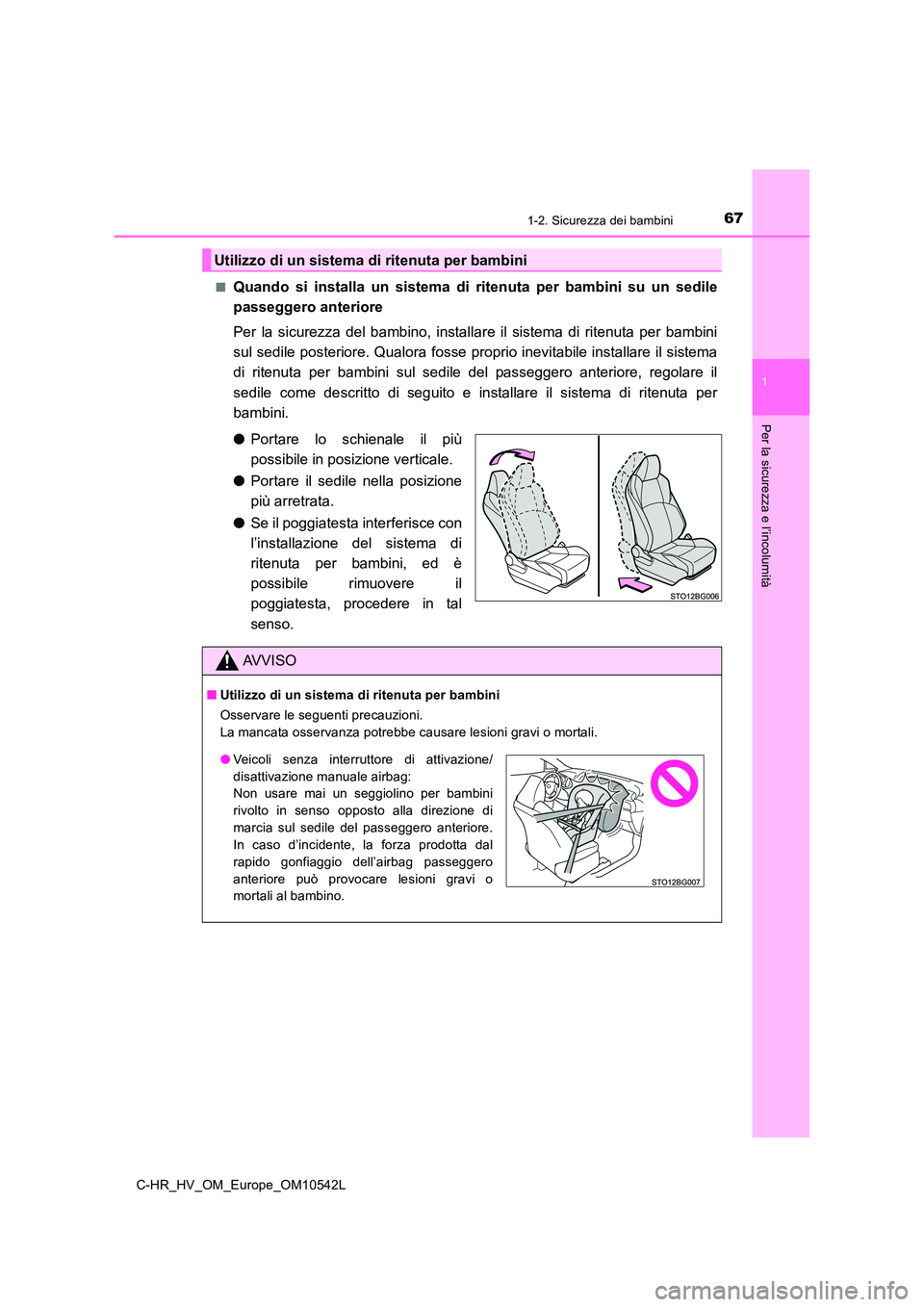

671-2. Sicurezza dei bambini
1
Per la sicurezza e l’incolumità
C-HR_HV_OM_Europe_OM10542L
■Quando si installa un sistema di ritenuta per bambini su un sedile
passeggero anteriore
Per la sicurezza del bambino, installa re il sistema di ritenuta per bambini
sul sedile posteriore. Qualora fosse proprio inevitabile installare il sistema
di ritenuta per bambini sul sedile del passeggero anteriore, regolare il
sedile come descritto di seguito e in stallare il sistema di ritenuta per
bambini.
● Portare lo schienale il più
possibile in posizione verticale.
● Portare il sedile nella posizione
più arretrata.
● Se il poggiatesta interferisce con
l’installazione del sistema di
ritenuta per bambini, ed è
possibile rimuovere il
poggiatesta, procedere in tal
senso.
Utilizzo di un sistema di ritenuta per bambini
AVVISO
■ Utilizzo di un sistema di ritenuta per bambini
Osservare le seguenti precauzioni.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
● Veicoli senza interruttore di attivazione/
disattivazione manuale airbag:
Non usare mai un seggiolino per bambini
rivolto in senso opposto alla direzione di
marcia sul sedile del passeggero anteriore.
In caso d’incidente, la forza prodotta dal
rapido gonfiaggio dell’airbag passeggero
anteriore può provocare lesioni gravi o
mortali al bambino.

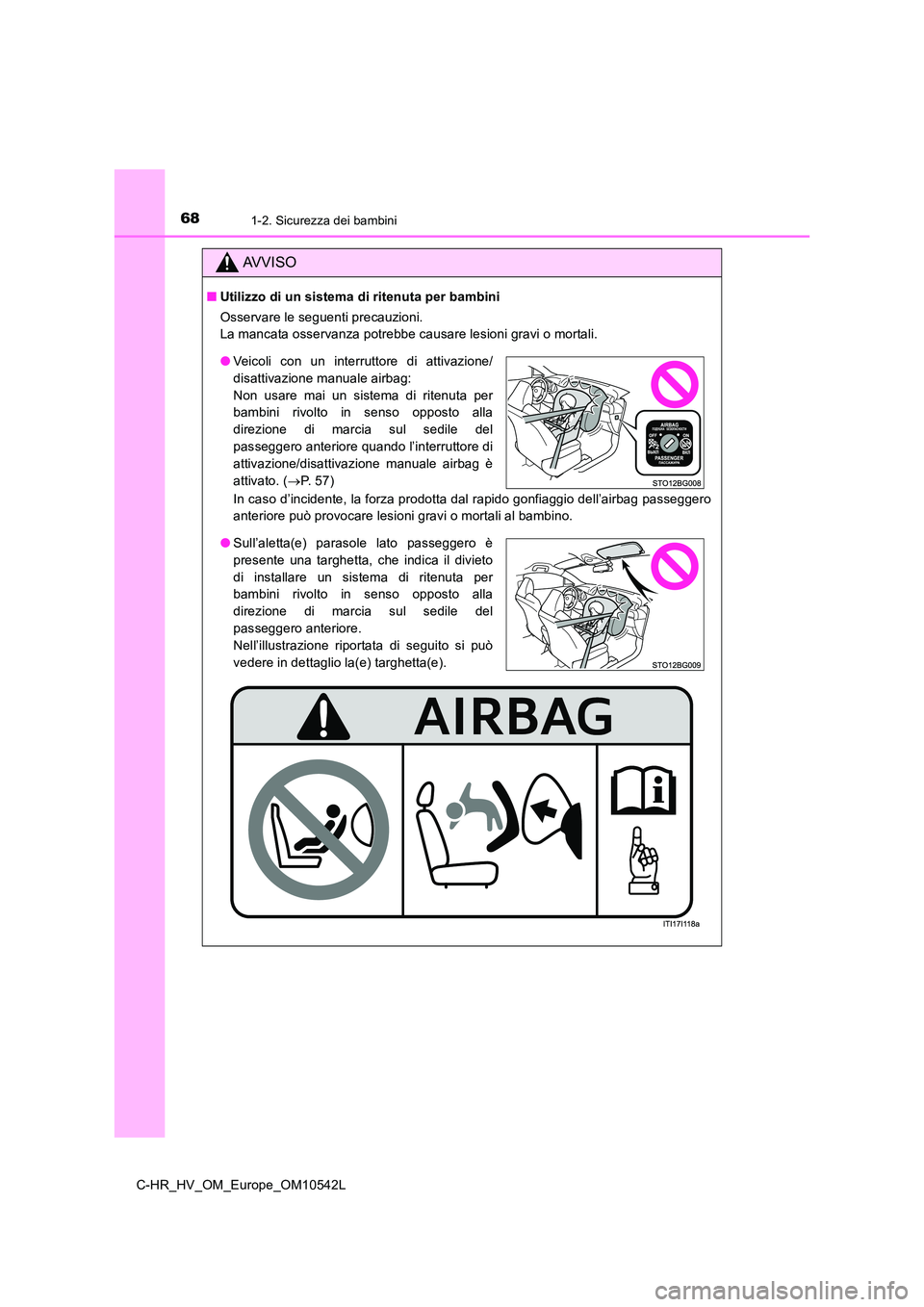

681-2. Sicurezza dei bambini
C-HR_HV_OM_Europe_OM10542L
AVVISO
■Utilizzo di un sistema di ritenuta per bambini
Osservare le seguenti precauzioni.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
In caso d’incidente, la forza prodotta dal rapido gonfiaggio dell’airbag passeggero
anteriore può provocare lesioni gravi o mortali al bambino.
● Veicoli con un interruttore di attivazione/
disattivazione manuale airbag:
Non usare mai un sistema di ritenuta per
bambini rivolto in senso opposto alla
direzione di marcia sul sedile del
passeggero anteriore quando l’interruttore di
attivazione/disattivazione manuale airbag è
attivato. ( P. 5 7 )
● Sull’aletta(e) parasole lato passeggero è
presente una targhetta, che indica il divieto
di installare un sistema di ritenuta per
bambini rivolto in senso opposto alla
direzione di marcia sul sedile del
passeggero anteriore.
Nell’illustrazione riportata di seguito si può
vedere in dettaglio la(e) targhetta(e).

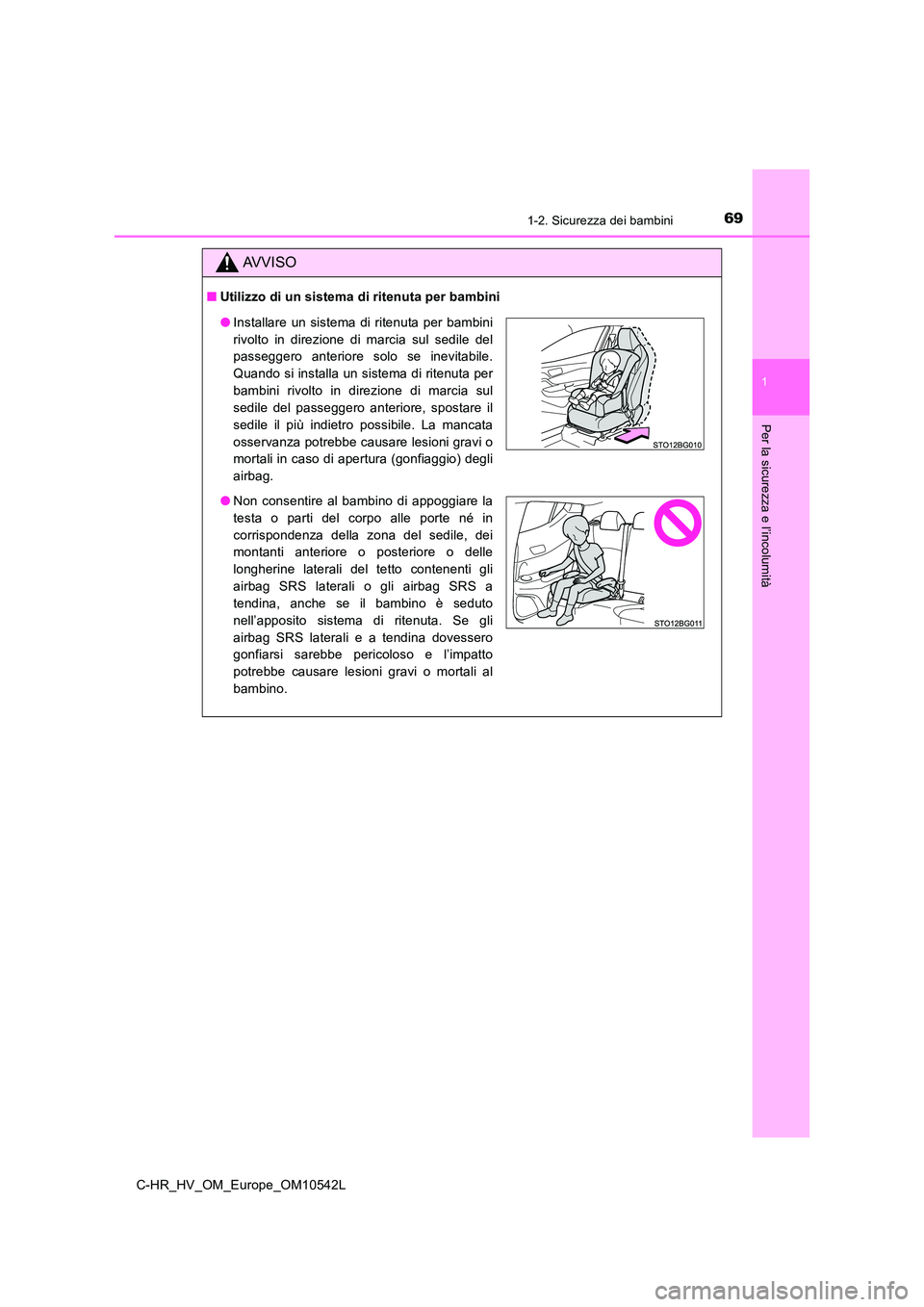

691-2. Sicurezza dei bambini
1
Per la sicurezza e l’incolumità
C-HR_HV_OM_Europe_OM10542L
AVVISO
■Utilizzo di un sistema di ritenuta per bambini
●Installare un sistema di ritenuta per bambini
rivolto in direzione di marcia sul sedile del
passeggero anteriore solo se inevitabile.
Quando si installa un sistema di ritenuta per
bambini rivolto in direzione di marcia sul
sedile del passeggero anteriore, spostare il
sedile il più indietro possibile. La mancata
osservanza potrebbe causare lesioni gravi o
mortali in caso di apertura (gonfiaggio) degli
airbag.
● Non consentire al bambino di appoggiare la
testa o parti del corpo alle porte né in
corrispondenza della zona del sedile, dei
montanti anteriore o posteriore o delle
longherine laterali del tetto contenenti gli
airbag SRS laterali o gli airbag SRS a
tendina, anche se il bambino è seduto
nell’apposito sistema di ritenuta. Se gli
airbag SRS laterali e a tendina dovessero
gonfiarsi sarebbe pericoloso e l’impatto
potrebbe causare lesioni gravi o mortali al
bambino.

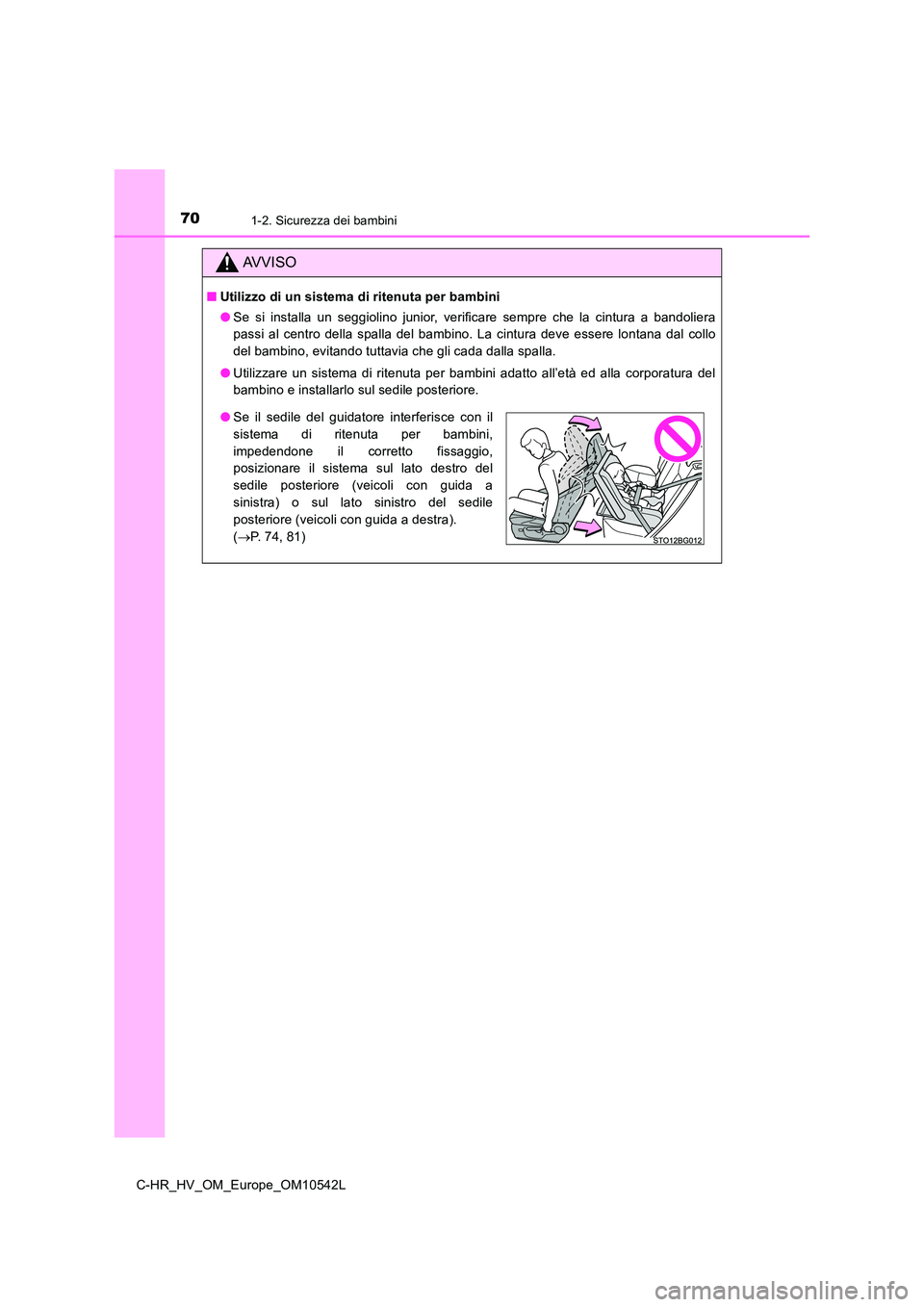

701-2. Sicurezza dei bambini
C-HR_HV_OM_Europe_OM10542L
AVVISO
■Utilizzo di un sistema di ritenuta per bambini
● Se si installa un seggiolino junior, verificare sempre che la cintura a bandoliera
passi al centro della spalla del bambino. La cintura deve essere lontana dal collo
del bambino, evitando tuttavia che gli cada dalla spalla.
● Utilizzare un sistema di ritenuta per bambini adatto all’età ed alla corporatura del
bambino e installarlo sul sedile posteriore.
● Se il sedile del guidatore interferisce con il
sistema di ritenuta per bambini,
impedendone il corretto fissaggio,
posizionare il sistema sul lato destro del
sedile posteriore (veicoli con guida a
sinistra) o sul lato sinistro del sedile
posteriore (veicoli con guida a destra).
( P. 74, 81)
