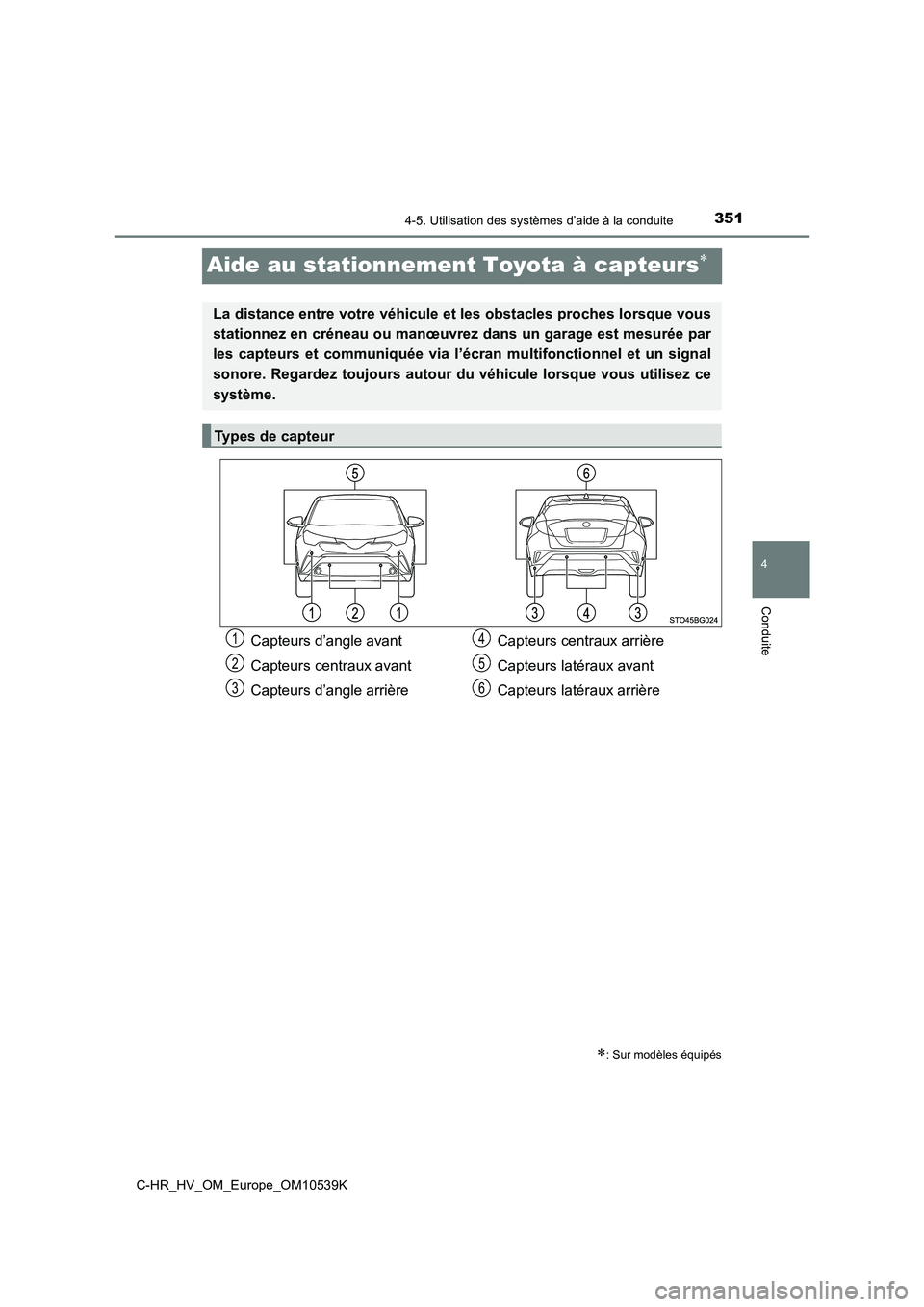

TOYOTA C_HR HYBRID 2017 Manuel du propriétaire (in French)

351
4
4-5. Utilisation des systèmes d’aide à la conduite
Conduite
C-HR_HV_OM_Europe_OM10539K
Aide au stationnement Toyota à capteurs
: Sur modèles équipés
La distance entre votre véhicule et les obstacles proches lorsque vous
stationnez en créneau ou manœuvre z dans un garage est mesurée par
les capteurs et communiquée via l’écr an multifonctionnel et un signal
sonore. Regardez toujours autour du véhicule lorsque vous utilisez ce
système.
Types de capteur
Capteurs d’angle avant
Capteurs centraux avant
Capteurs d’angle arrière
Capteurs centraux arrière
Capteurs latéraux avant
Capteurs latéraux arrière
1
2
3
4
5
6

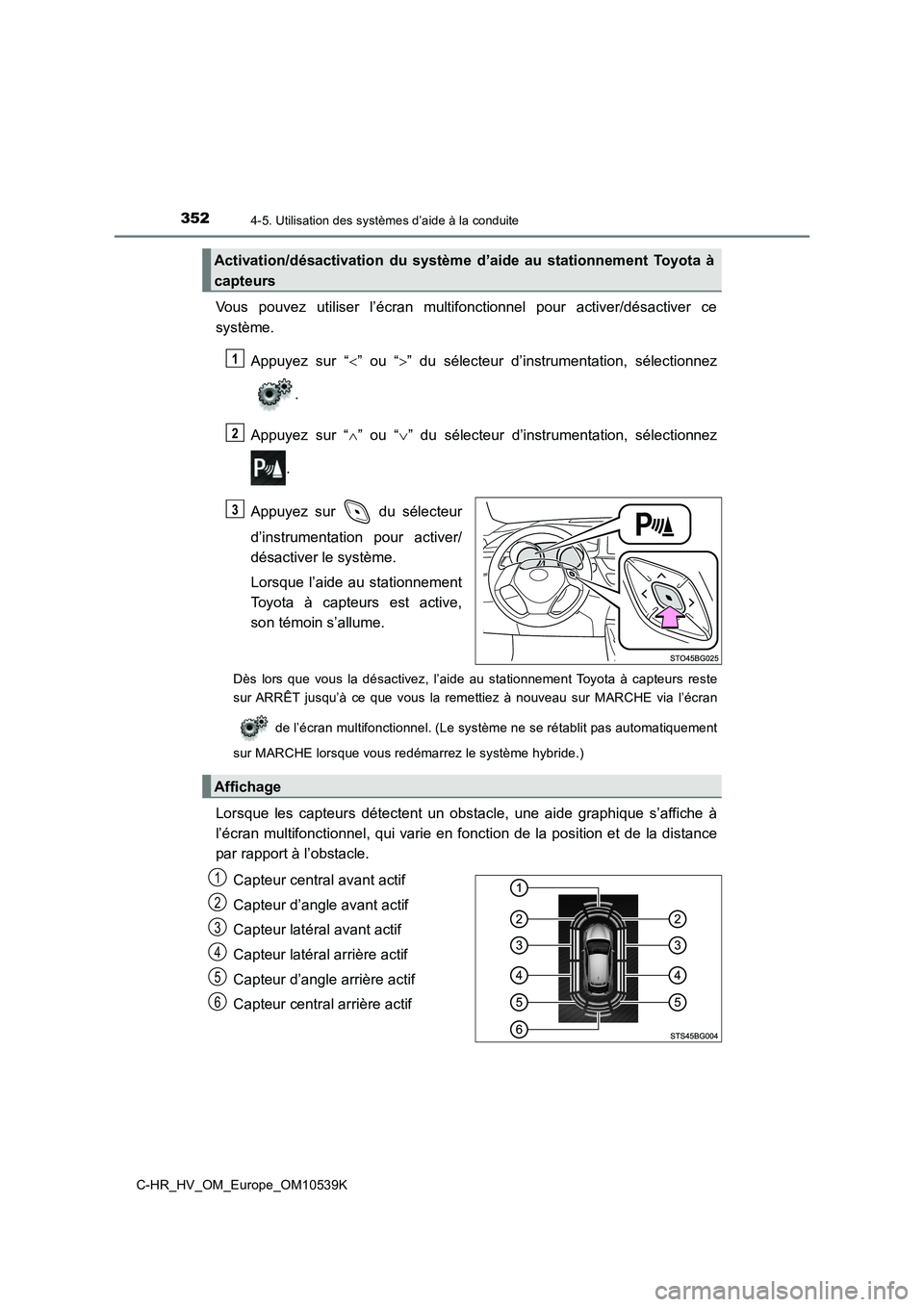

3524-5. Utilisation des systèmes d’aide à la conduite
C-HR_HV_OM_Europe_OM10539K
Vous pouvez utiliser l’écran multifonctionnel pour activer/désactiver ce
système.
Appuyez sur “ ” ou “” du sélecteur d’instrumentation, sélectionnez
.
Appuyez sur “ ” ou “” du sélecteur d’instrumentation, sélectionnez
.
Appuyez sur du sélecteur
d’instrumentation pour activer/
désactiver le système.
Lorsque l’aide au stationnement
Toyota à capteurs est active,
son témoin s’allume.
Dès lors que vous la désactivez, l’aide au stationnement Toyota à capteurs reste
sur ARRÊT jusqu’à ce que vous la remettiez à nouveau sur MARCHE via l’écran
de l’écran multifonctionnel. (Le système ne se rétablit pas automatiquement
sur MARCHE lorsque vous redémarrez le système hybride.)
Lorsque les capteurs détectent un obstacle, une aide graphique s’affiche à
l’écran multifonctionnel, qui varie en fonction de la position et de la distance
par rapport à l’obstacle.
Capteur central avant actif
Capteur d’angle avant actif
Capteur latéral avant actif
Capteur latéral arrière actif
Capteur d’angle arrière actif
Capteur central arrière actif
Activation/désactivation du système d’ai de au stationnement Toyota à
capteurs
1
2
3
Affichage
1
2
3
4
5
6

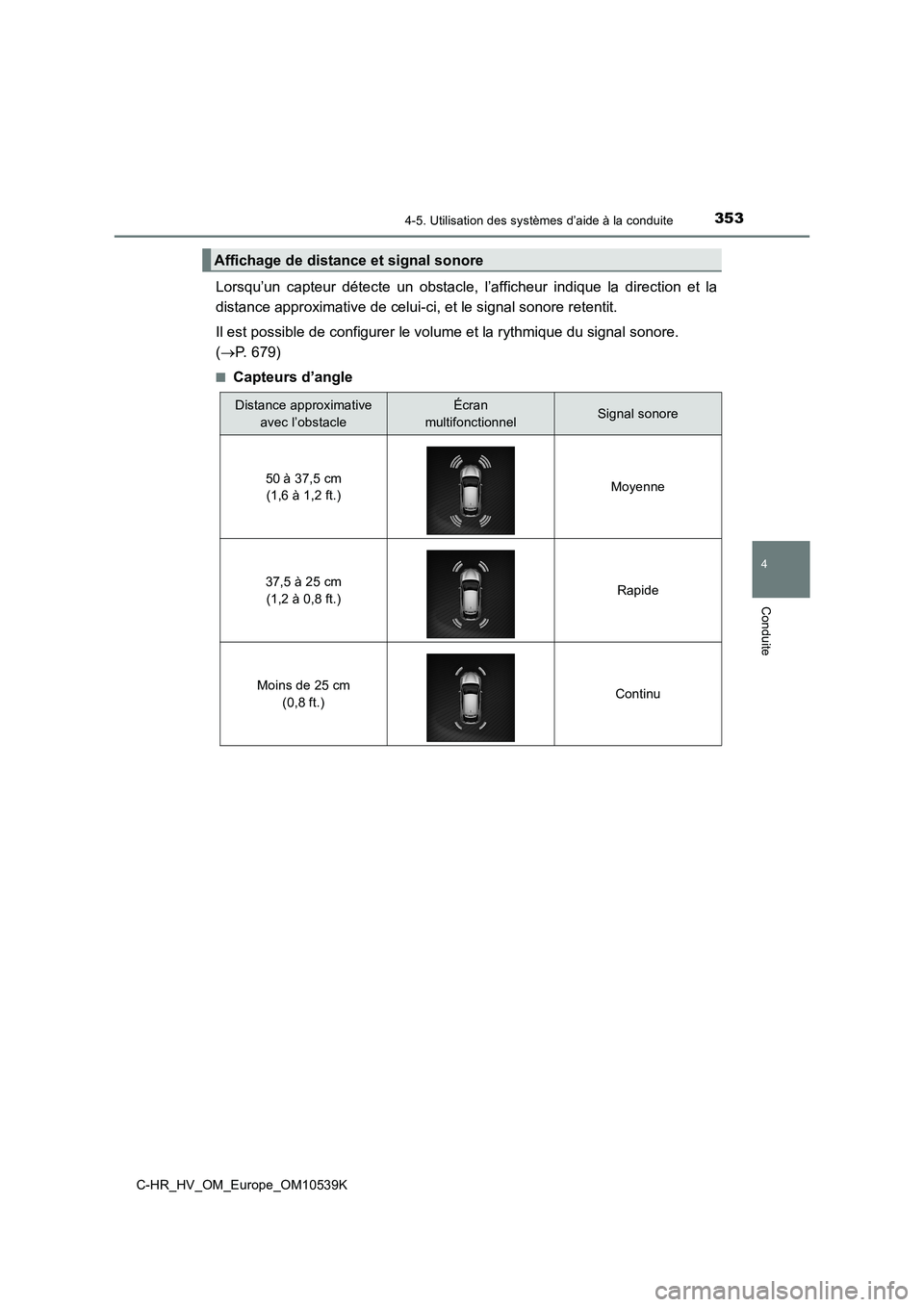

3534-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
C-HR_HV_OM_Europe_OM10539K
Lorsqu’un capteur détecte un obstacle, l’afficheur indique la direction et la
distance approximative de celui-ci, et le signal sonore retentit.
Il est possible de configurer le volume et la rythmique du signal sonore.
( P. 679)
■Capteurs d’angle
Affichage de distance et signal sonore
Distance approximative
avec l’obstacle
Écran
multifonctionnelSignal sonore
50 à 37,5 cm
(1,6 à 1,2 ft.) Moyenne
37,5 à 25 cm
(1,2 à 0,8 ft.) Rapide
Moins de 25 cm
(0,8 ft.) Continu

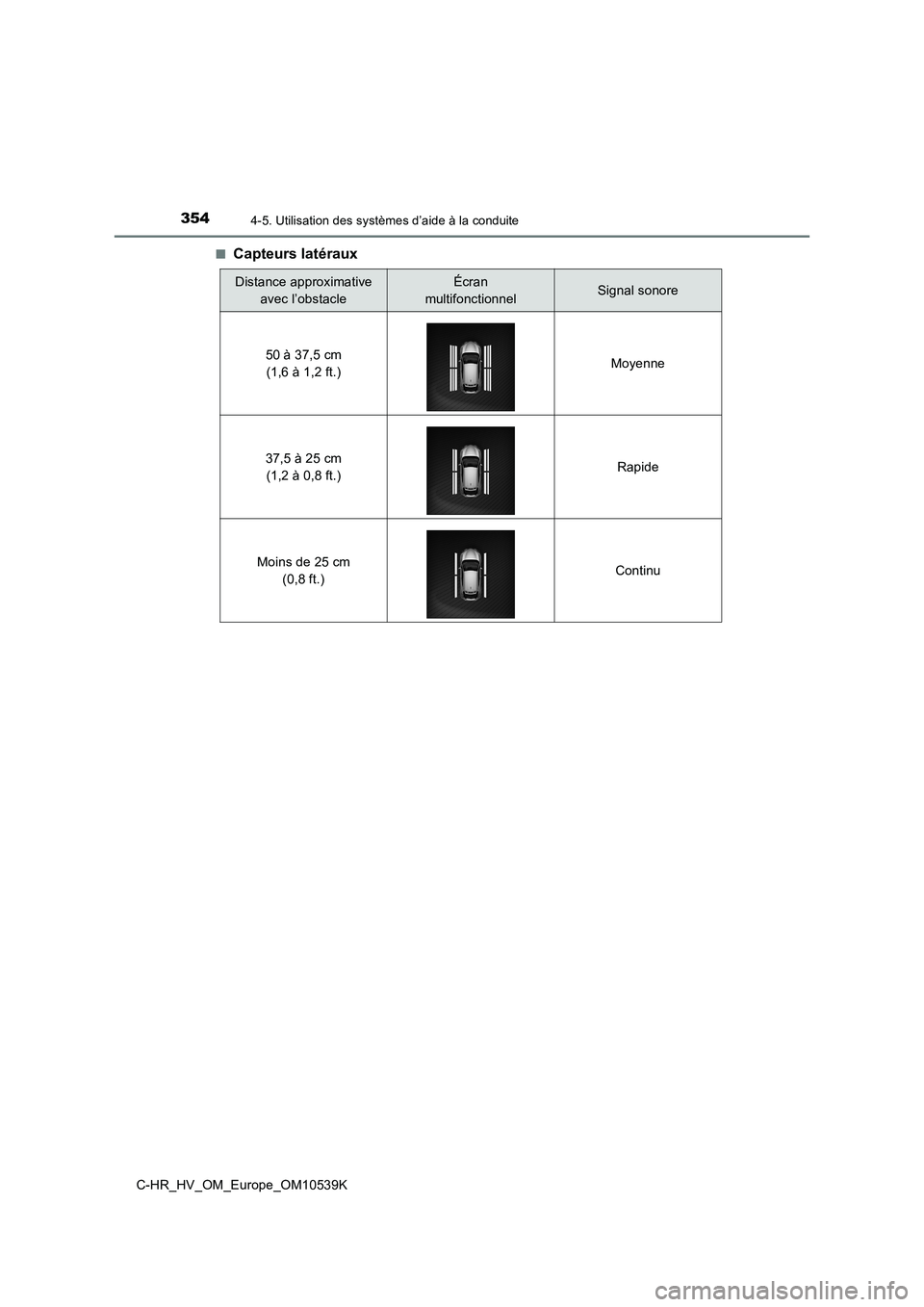

3544-5. Utilisation des systèmes d’aide à la conduite
C-HR_HV_OM_Europe_OM10539K
■Capteurs latéraux
Distance approximative
avec l’obstacle
Écran
multifonctionnelSignal sonore
50 à 37,5 cm
(1,6 à 1,2 ft.) Moyenne
37,5 à 25 cm
(1,2 à 0,8 ft.) Rapide
Moins de 25 cm
(0,8 ft.) Continu

3554-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
C-HR_HV_OM_Europe_OM10539K

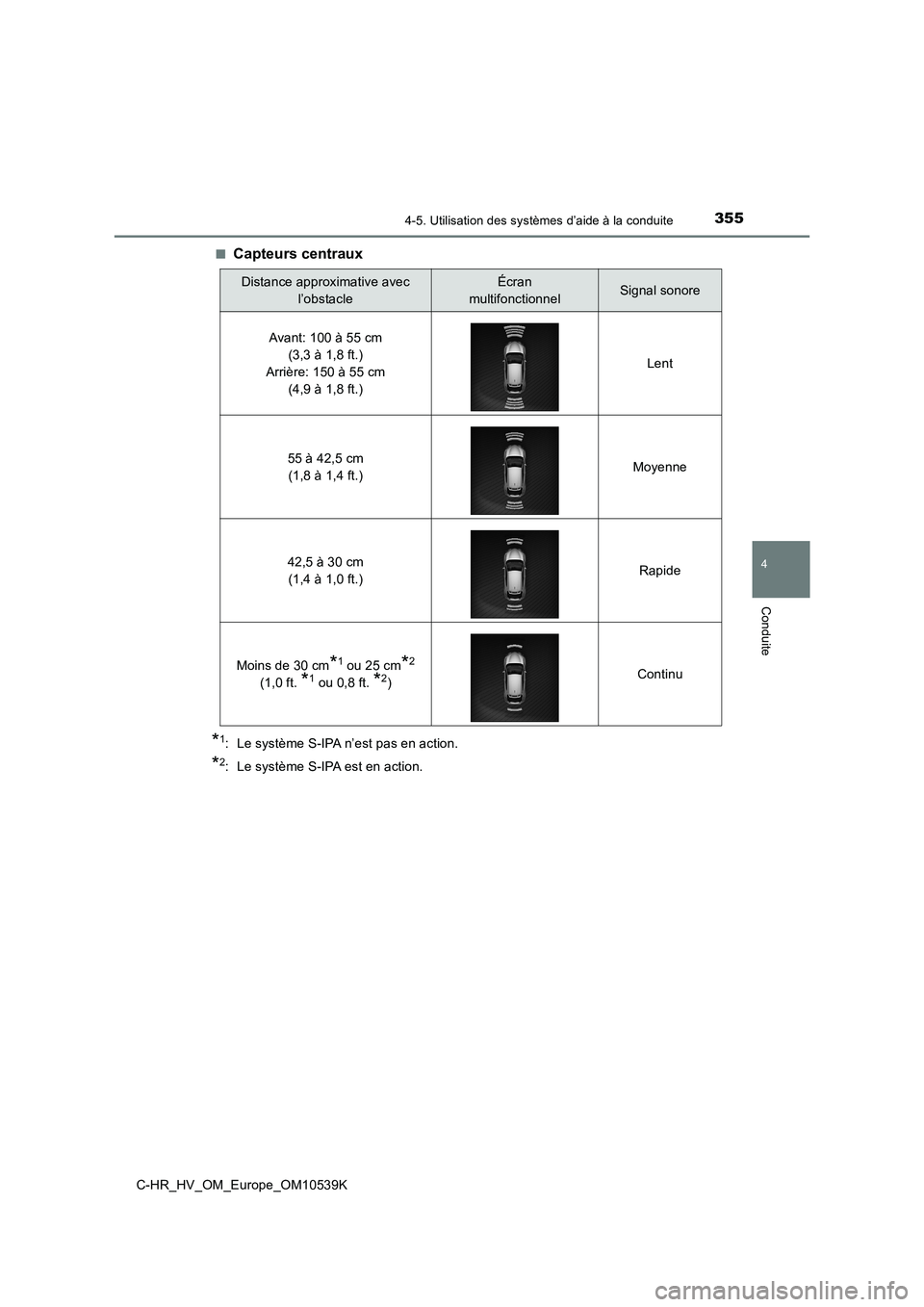

■Capteurs centraux
*1: Le système S-IPA n’est pas en action.
*2: Le système S-IPA est en action.
Distance approximative avec
l’obstacle
Écran
multifonctionnelSignal sonore
Avant: 100 à 55 cm
(3,3 à 1,8 ft.)
Arrière: 150 à 55 cm
(4,9 à 1,8 ft.)
Lent
55 à 42,5 cm
(1,8 à 1,4 ft.) Moyenne
42,5 à 30 cm
(1,4 à 1,0 ft.) Rapide
Moins de 30 cm*1 ou 25 cm*2
(1,0 ft. *1 ou 0,8 ft. *2) Continu

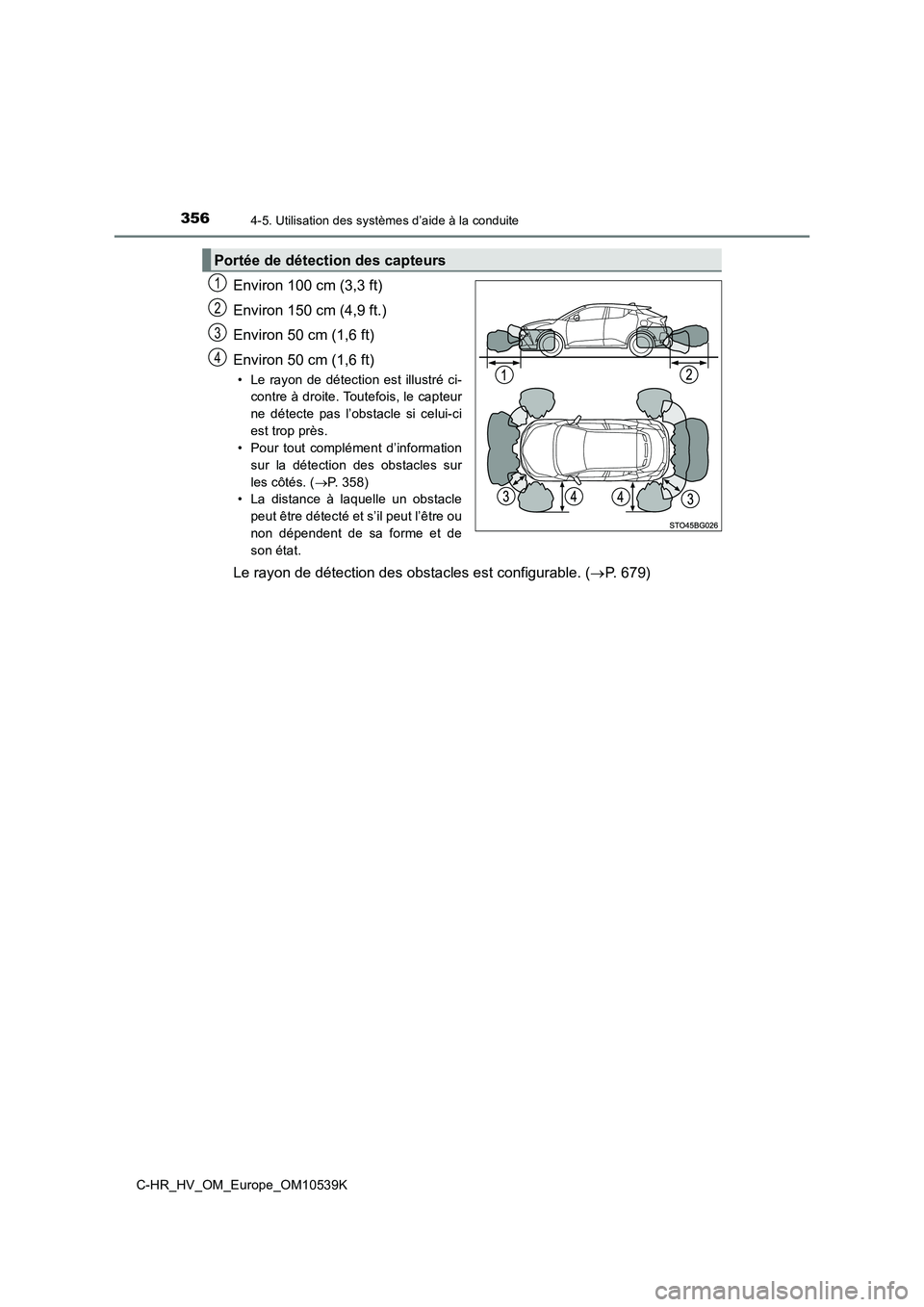

3564-5. Utilisation des systèmes d’aide à la conduite
C-HR_HV_OM_Europe_OM10539K
Environ 100 cm (3,3 ft)
Environ 150 cm (4,9 ft.)
Environ 50 cm (1,6 ft)
Environ 50 cm (1,6 ft)
• Le rayon de détection est illustré ci-
contre à droite. Toutefois, le capteur
ne détecte pas l’obstacle si celui-ci
est trop près.
• Pour tout complément d’information
sur la détection des obstacles sur
les côtés. ( P. 358)
• La distance à laquelle un obstacle
peut être détecté et s’il peut l’être ou
non dépendent de sa forme et de
son état.
Le rayon de détection des obstacles est configurable. ( P. 679)
Portée de détection des capteurs
1
2
3
4

3574-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
C-HR_HV_OM_Europe_OM10539K

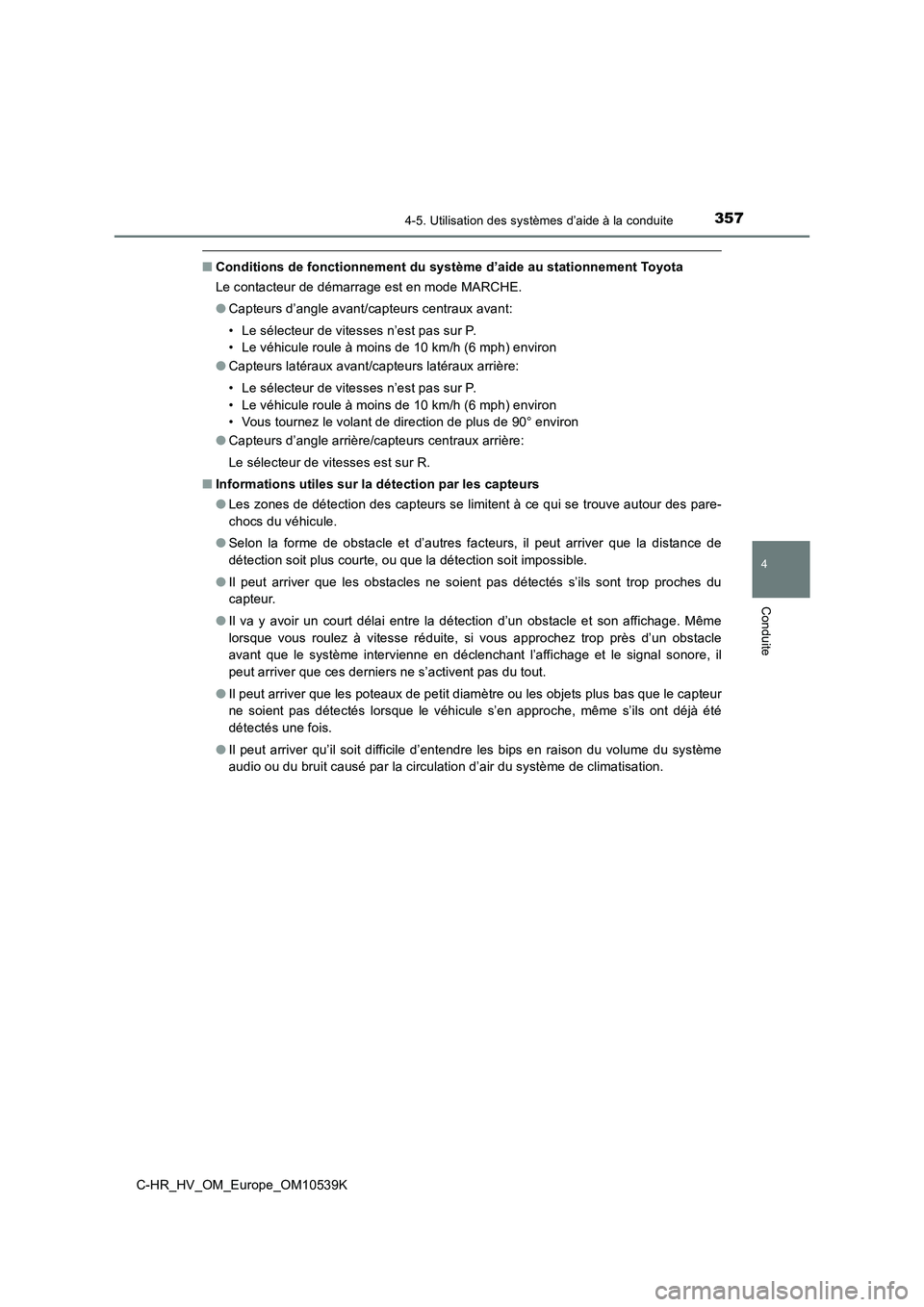

■Conditions de fonctionnement du système d’aide au stationnement Toyota
Le contacteur de démarrage est en mode MARCHE.
● Capteurs d’angle avant/capteurs centraux avant:
• Le sélecteur de vitesses n’est pas sur P.
• Le véhicule roule à moins de 10 km/h (6 mph) environ
● Capteurs latéraux avant/capteurs latéraux arrière:
• Le sélecteur de vitesses n’est pas sur P.
• Le véhicule roule à moins de 10 km/h (6 mph) environ
• Vous tournez le volant de direction de plus de 90° environ
● Capteurs d’angle arrière/capteurs centraux arrière:
Le sélecteur de vitesses est sur R.
■ Informations utiles sur la détection par les capteurs
● Les zones de détection des capteurs se limitent à ce qui se trouve autour des pare-
chocs du véhicule.
● Selon la forme de obstacle et d’autres facteurs, il peut arriver que la distance de
détection soit plus courte, ou que la détection soit impossible.
● Il peut arriver que les obstacles ne soient pas détectés s’ils sont trop proches du
capteur.
● Il va y avoir un court délai entre la détection d’un obstacle et son affichage. Même
lorsque vous roulez à vitesse réduite, si vous approchez trop près d’un obstacle
avant que le système intervienne en déclenchant l’affichage et le signal sonore, il
peut arriver que ces derniers ne s’activent pas du tout.
● Il peut arriver que les poteaux de petit diamètre ou les objets plus bas que le capteur
ne soient pas détectés lorsque le véhicule s’en approche, même s’ils ont déjà été
détectés une fois.
● Il peut arriver qu’il soit difficile d’entendre les bips en raison du volume du système
audio ou du bruit causé par la circulation d’air du système de climatisation.

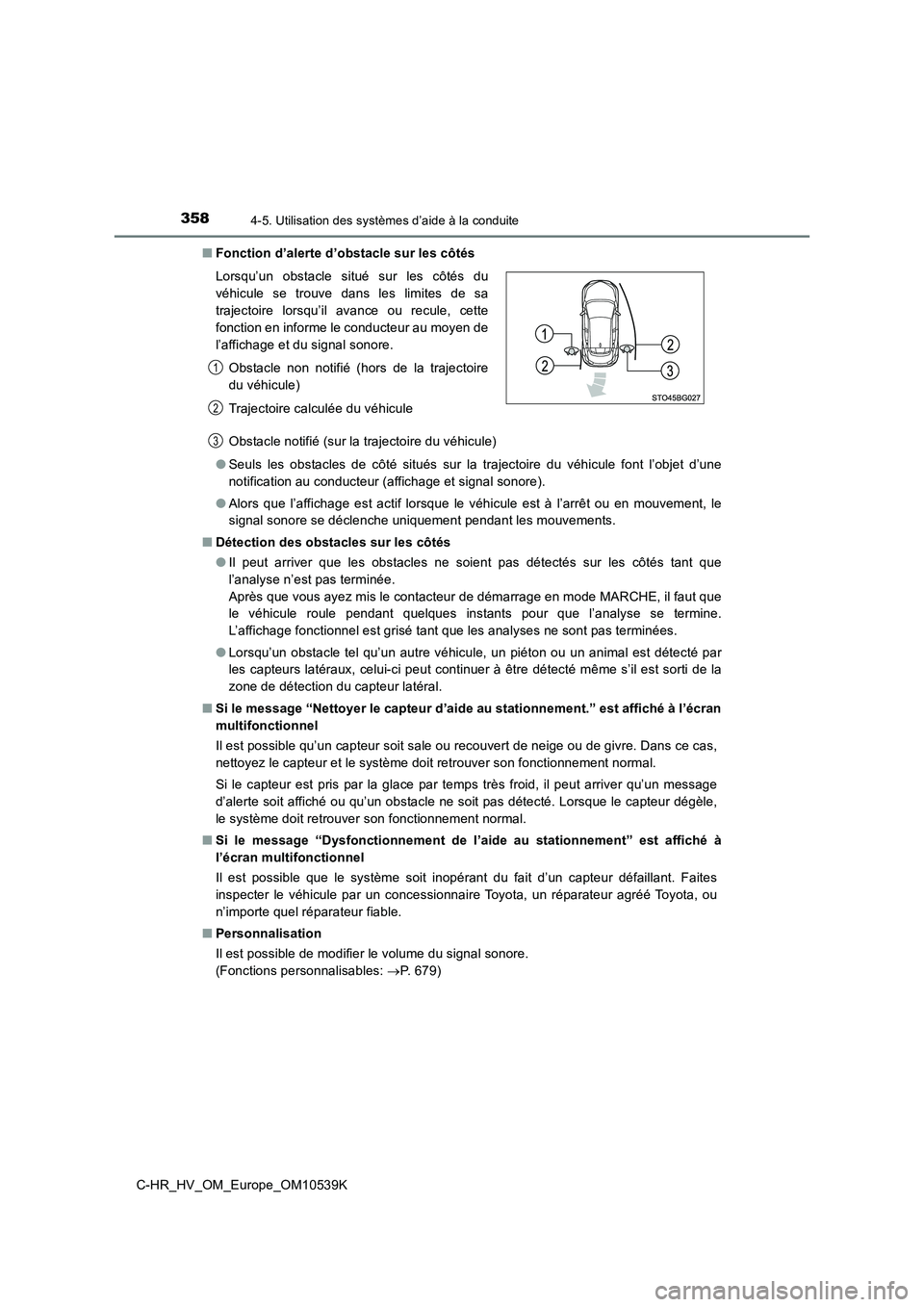

3584-5. Utilisation des systèmes d’aide à la conduite
C-HR_HV_OM_Europe_OM10539K
■ Fonction d’alerte d’obstacle sur les côtés
Obstacle notifié (sur la trajectoire du véhicule)
● Seuls les obstacles de côté situés sur la trajectoire du véhicule font l’objet d’une
notification au conducteur (affichage et signal sonore).
● Alors que l’affichage est actif lorsque le véhicule est à l’arrêt ou en mouvement, le
signal sonore se déclenche uniquement pendant les mouvements.
■ Détection des obstacles sur les côtés
● Il peut arriver que les obstacles ne soient pas détectés sur les côtés tant que
l’analyse n’est pas terminée.
Après que vous ayez mis le contacteur de démarrage en mode MARCHE, il faut que
le véhicule roule pendant quelques instants pour que l’analyse se termine.
L’affichage fonctionnel est grisé tant que les analyses ne sont pas terminées.
● Lorsqu’un obstacle tel qu’un autre véhicule, un piéton ou un animal est détecté par
les capteurs latéraux, celui-ci peut continuer à être détecté même s’il est sorti de la
zone de détection du capteur latéral.
■ Si le message “Nettoyer le capteur d’aide au stationnement.” est affiché à l’écran
multifonctionnel
Il est possible qu’un capteur soit sale ou recouvert de neige ou de givre. Dans ce cas,
nettoyez le capteur et le système doit retrouver son fonctionnement normal.
Si le capteur est pris par la glace par temps très froid, il peut arriver qu’un message
d’alerte soit affiché ou qu’un obstacle ne soit pas détecté. Lorsque le capteur dégèle,
le système doit retrouver son fonctionnement normal.
■ Si le message “Dysfonctionnement de l’aide au stationnement” est affiché à
l’écran multifonctionnel
Il est possible que le système soit inopérant du fait d’un capteur défaillant. Faites
inspecter le véhicule par un concessionnaire Toyota, un réparateur agréé Toyota, ou
n’importe quel réparateur fiable.
■ Personnalisation
Il est possible de modifier le volume du signal sonore.
(Fonctions personnalisables: P. 679)
Lorsqu’un obstacle situé sur les côtés du
véhicule se trouve dans les limites de sa
trajectoire lorsqu’il avance ou recule, cette
fonction en informe le conducteur au moyen de
l’affichage et du signal sonore.
Obstacle non notifié (hors de la trajectoire
du véhicule)
Trajectoire calculée du véhicule
1
2
3

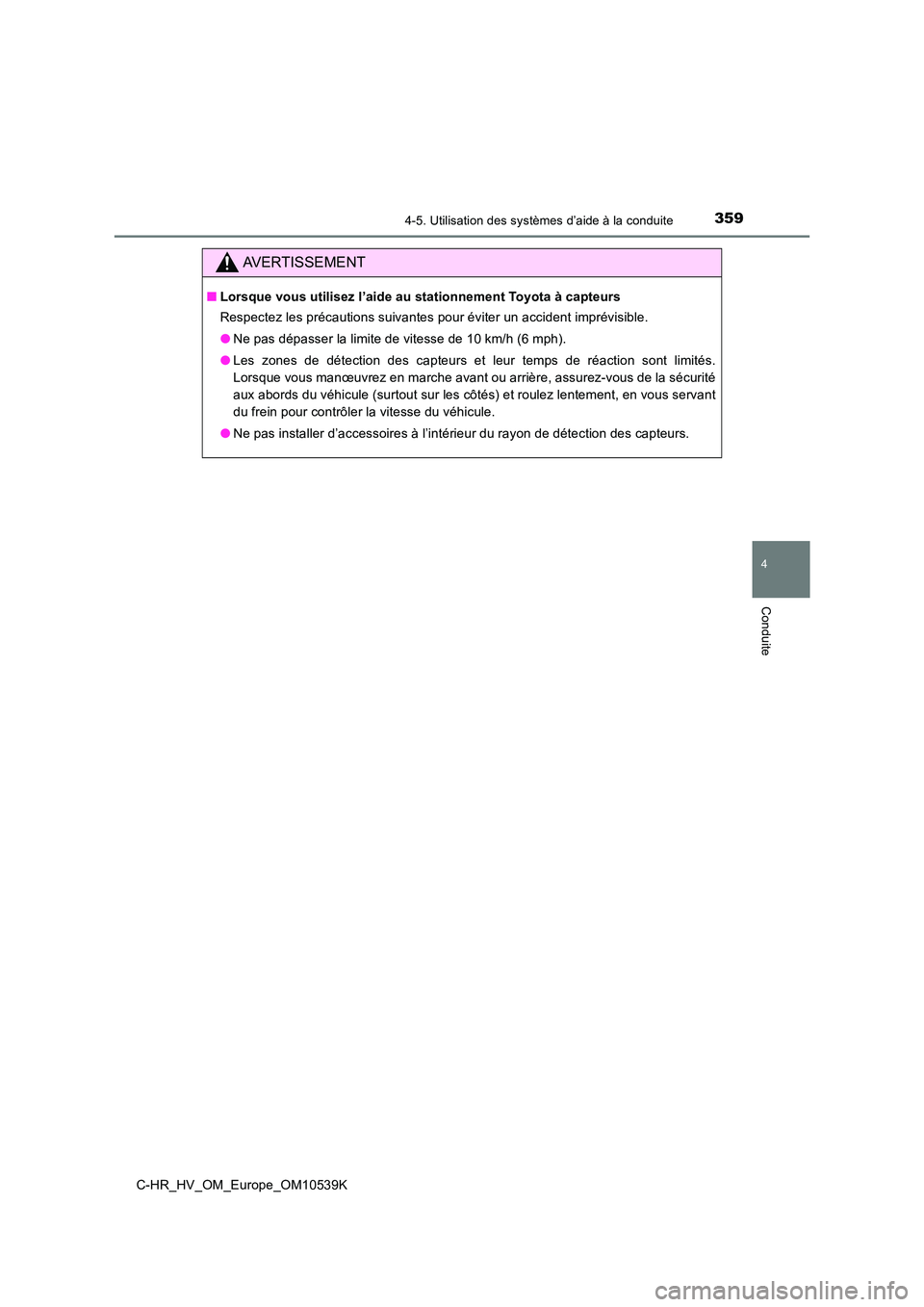

3594-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
C-HR_HV_OM_Europe_OM10539K
AVERTISSEMENT
■Lorsque vous utilisez l’aide au stationnement Toyota à capteurs
Respectez les précautions suivantes pour éviter un accident imprévisible.
● Ne pas dépasser la limite de vitesse de 10 km/h (6 mph).
● Les zones de détection des capteurs et leur temps de réaction sont limités.
Lorsque vous manœuvrez en marche avant ou arrière, assurez-vous de la sécurité
aux abords du véhicule (surtout sur les côtés) et roulez lentement, en vous servant
du frein pour contrôler la vitesse du véhicule.
● Ne pas installer d’accessoires à l’intérieur du rayon de détection des capteurs.

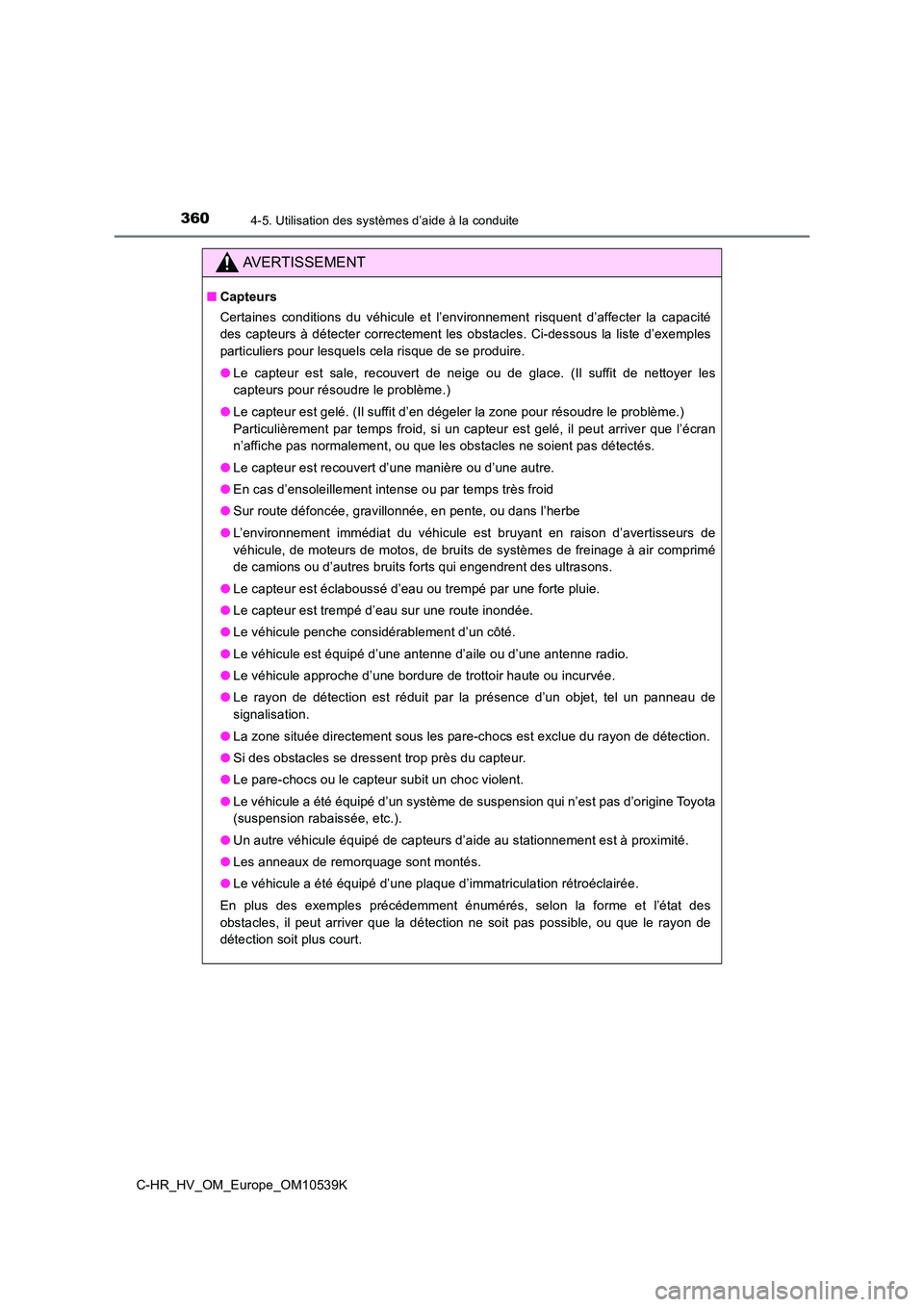

3604-5. Utilisation des systèmes d’aide à la conduite
C-HR_HV_OM_Europe_OM10539K
AVERTISSEMENT
■Capteurs
Certaines conditions du véhicule et l’environnement risquent d’affecter la capacité
des capteurs à détecter correctement les obstacles. Ci-dessous la liste d’exemples
particuliers pour lesquels cela risque de se produire.
● Le capteur est sale, recouvert de neige ou de glace. (Il suffit de nettoyer les
capteurs pour résoudre le problème.)
● Le capteur est gelé. (Il suffit d’en dégeler la zone pour résoudre le problème.)
Particulièrement par temps froid, si un capteur est gelé, il peut arriver que l’écran
n’affiche pas normalement, ou que les obstacles ne soient pas détectés.
● Le capteur est recouvert d’une manière ou d’une autre.
● En cas d’ensoleillement intense ou par temps très froid
● Sur route défoncée, gravillonnée, en pente, ou dans l’herbe
● L’environnement immédiat du véhicule est bruyant en raison d’avertisseurs de
véhicule, de moteurs de motos, de bruits de systèmes de freinage à air comprimé
de camions ou d’autres bruits forts qui engendrent des ultrasons.
● Le capteur est éclaboussé d’eau ou trempé par une forte pluie.
● Le capteur est trempé d’eau sur une route inondée.
● Le véhicule penche considérablement d’un côté.
● Le véhicule est équipé d’une antenne d’aile ou d’une antenne radio.
● Le véhicule approche d’une bordure de trottoir haute ou incurvée.
● Le rayon de détection est réduit par la présence d’un objet, tel un panneau de
signalisation.
● La zone située directement sous les pare-chocs est exclue du rayon de détection.
● Si des obstacles se dressent trop près du capteur.
● Le pare-chocs ou le capteur subit un choc violent.
● Le véhicule a été équipé d’un système de suspension qui n’est pas d’origine Toyota
(suspension rabaissée, etc.).
● Un autre véhicule équipé de capteurs d’aide au stationnement est à proximité.
● Les anneaux de remorquage sont montés.
● Le véhicule a été équipé d’une plaque d’immatriculation rétroéclairée.
En plus des exemples précédemment énumérés, selon la forme et l’état des
obstacles, il peut arriver que la détection ne soit pas possible, ou que le rayon de
détection soit plus court.
