TOYOTA C_HR HYBRID 2017 Návod na použití (in Czech)

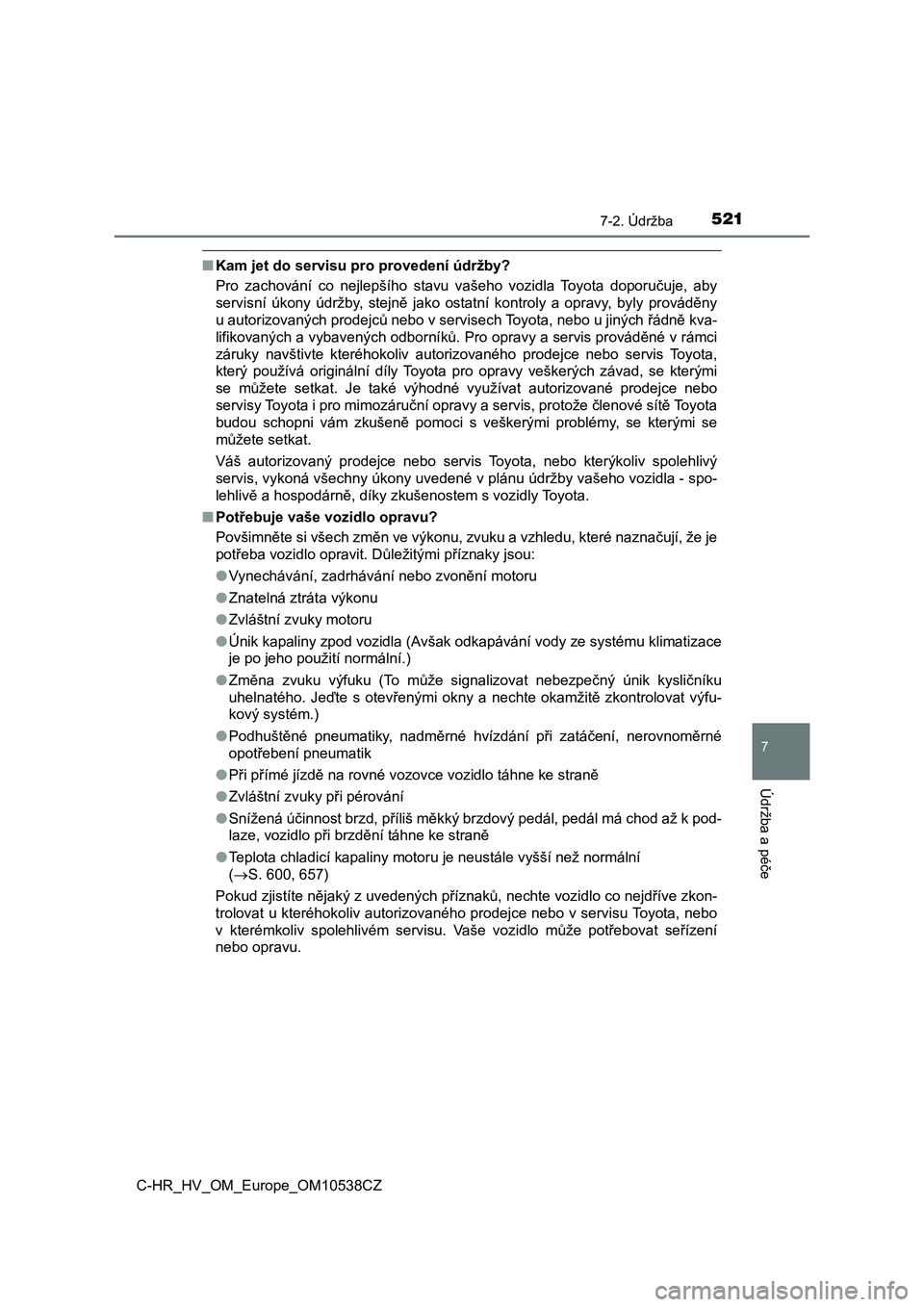

5217-2. Údržba
C-HR_HV_OM_Europe_OM10538CZ
7
Údržba a péče
■Kam jet do servisu pro provedení údržby?
Pro zachování co nejlepšího stavu vašeho vozidla Toyota doporučuje, aby
servisní úkony údržby, stejně jako ostatní kontroly a opravy, byly prováděny
u autorizovaných prodejců nebo v servisech Toyota, nebo u jiných řádně kva-
lifikovaných a vybavených odborníků. Pro opravy a servis prováděné v rámci
záruky navštivte kteréhokoliv autorizovaného prodejce nebo servis Toyota,
který používá originální díly Toyota pro opravy veškerých závad, se kterými
se můžete setkat. Je také výhodné využívat autorizované prodejce nebo
servisy Toyota i pro mimozáruční opravy a servis, protože členové sítě Toyota
budou schopni vám zkušeně pomoci s veškerými problémy, se kterými se
můžete setkat.
Váš autorizovaný prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis, vykoná všechny úkony uvedené v plánu údržby vašeho vozidla - spo-
lehlivě a hospodárně, díky zkušenostem s vozidly Toyota.
■Potřebuje vaše vozidlo opravu?
Povšimněte si všech změn ve výkonu, zvuku a vzhledu, které naznačují, že je
potřeba vozidlo opravit. Důležitými příznaky jsou:
●Vynechávání, zadrhávání nebo zvonění motoru
●Znatelná ztráta výkonu
●Zvláštní zvuky motoru
●Únik kapaliny zpod vozidla (Avšak odkapávání vody ze systému klimatizace
je po jeho použití normální.)
●Změna zvuku výfuku (To může signalizovat nebezpečný únik kysličníku
uhelnatého. Jeďte s otevřenými okny a nechte okamžitě zkontrolovat výfu-
kový systém.)
●Podhuštěné pneumatiky, nadměrné hvízdání při zatáčení, nerovnoměrné
opotřebení pneumatik
●Při přímé jízdě na rovné vozovce vozidlo táhne ke straně
●Zvláštní zvuky při pérování
●Snížená účinnost brzd, příliš měkký brzdový pedál, pedál má chod až k pod-
laze, vozidlo při brzdění táhne ke straně
●Teplota chladicí kapaliny motoru je neustále vyšší než normální
(S. 600, 657)
Pokud zjistíte nějaký z uvedených příznaků, nechte vozidlo co nejdříve zkon-
trolovat u kteréhokoliv autorizovaného prodejce nebo v servisu Toyota, nebo
v kterémkoliv spolehlivém servisu. Vaše vozidlo může potřebovat seřízení
nebo opravu.

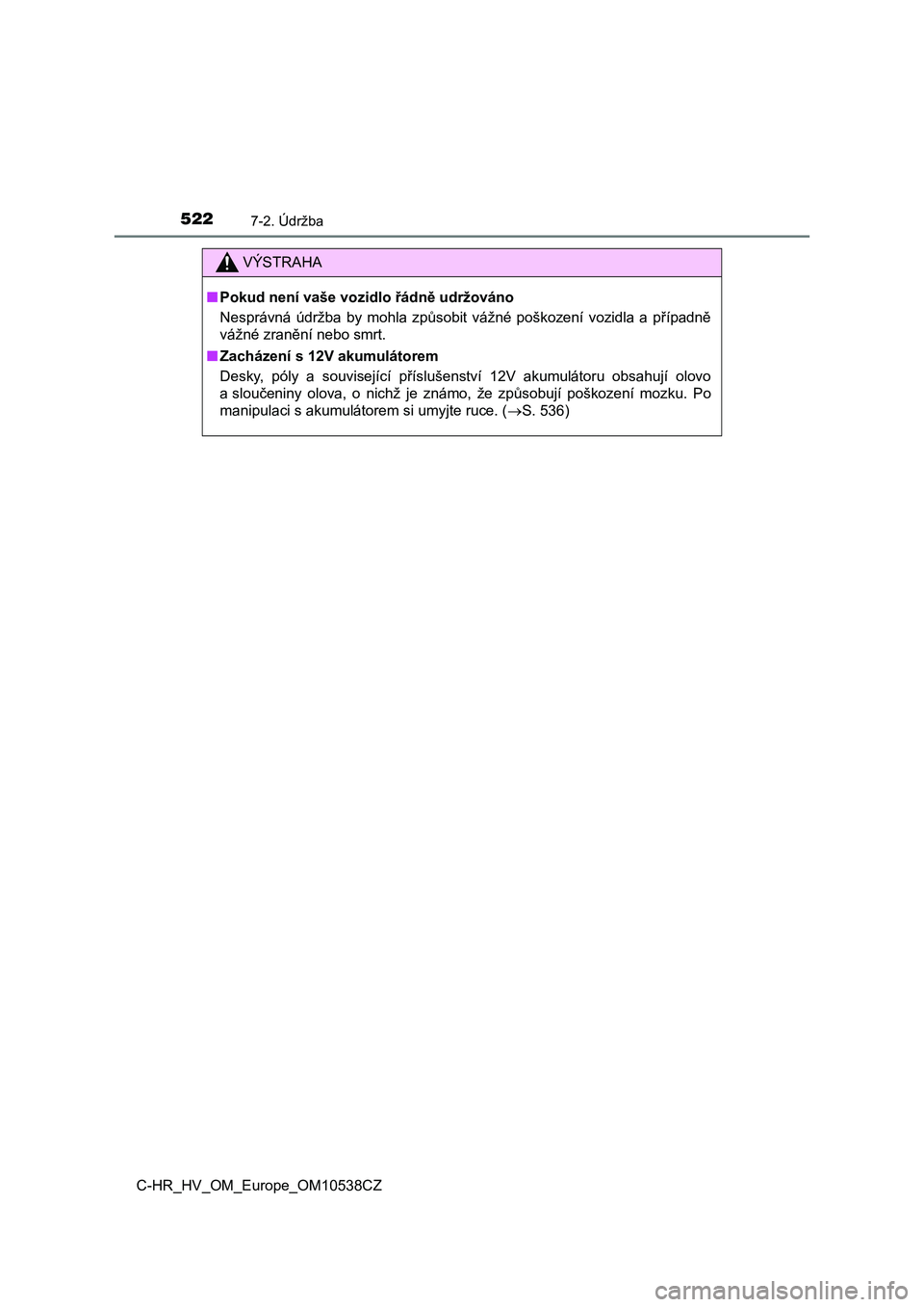

5227-2. Údržba
C-HR_HV_OM_Europe_OM10538CZ
VÝSTRAHA
■Pokud není vaše vozidlo řádně udržováno
Nesprávná údržba by mohla způsobit vážné poškození vozidla a případně
vážné zranění nebo smrt.
■Zacházení s 12V akumulátorem
Desky, póly a související příslušenství 12V akumulátoru obsahují olovo
a sloučeniny olova, o nichž je známo, že způsobují poškození mozku. Po
manipulaci s akumulátorem si umyjte ruce. (S. 536)

5237-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ
7
Údržba a péče

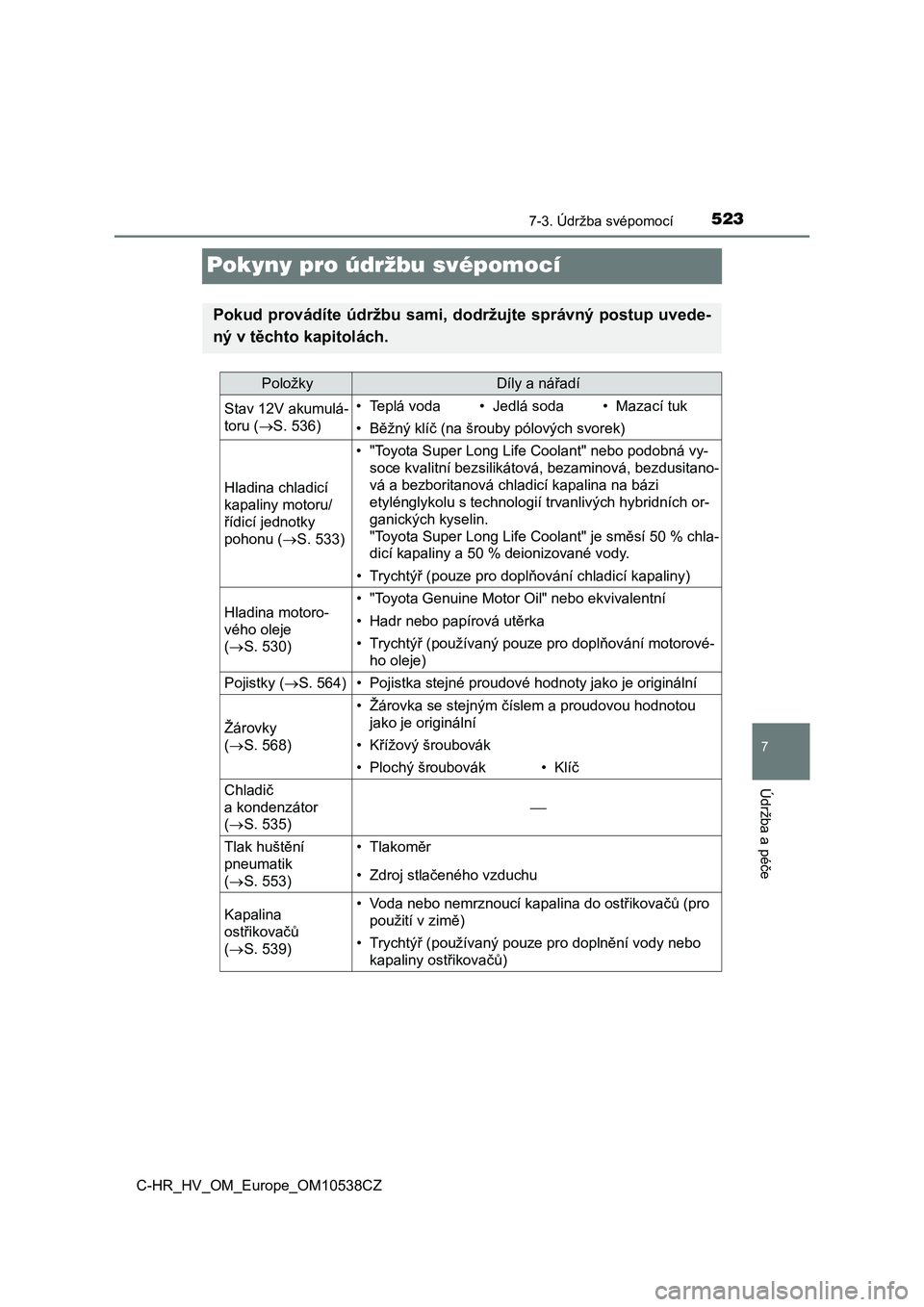

Pokyny pro údržbu svépomocí
Pokud provádíte údržbu sami, dodržujte správný postup uvede-
ný v těchto kapitolách.
PoložkyDíly a nářadí
Stav 12V akumulá-
toru (S. 536)• Teplá voda • Jedlá soda • Mazací tuk
• Běžný klíč (na šrouby pólových svorek)
Hladina chladicí
kapaliny motoru/
řídicí jednotky
pohonu (S. 533)• "Toyota Super Long Life Coolant" nebo podobná vy-
soce kvalitní bezsilikátová, bezaminová, bezdusitano-
vá a bezboritanová chladicí kapalina na bázi
<00480057005c004f00700051004a004f005c004e0052004f0058000300560003005700480046004b00510052004f0052004a004c0074000300570055005900440051004f004c005900ea0046004b0003004b005c00450055004c0047005100740046004b00
03005200550010[
ganických kyselin.
"Toyota Super Long Life Coolant" je směsí 50 % chla-
dicí kapaliny a 50 % deionizované vody.
• Trychtýř (pouze pro doplňování chladicí kapaliny)
Hladina motoro-
vého oleje
(S. 530)• "Toyota Genuine Motor Oil" nebo ekvivalentní
• Hadr nebo papírová utěrka
• Trychtýř (používaný pouze pro doplňování motorové-
ho oleje)
Pojistky (S. 564)• Pojistka stejné proudové hodnoty jako je originální
Žárovky
(S. 568)
• Žárovka se stejným číslem a proudovou hodnotou
jako je originální
• Křížový šroubovák
• Plochý šroubovák•Klíč
Chladič
a kondenzátor
(S. 535)

Tlak huštění
pneumatik
(S. 553)• Tlakoměr
• Zdroj stlačeného vzduchu
Kapalina
ostřikovačů
(S. 539)• Voda nebo nemrznoucí kapalina do ostřikovačů (pro
použití v zimě)
• Trychtýř (používaný pouze pro doplnění vody nebo
kapaliny ostřikovačů)

5247-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ

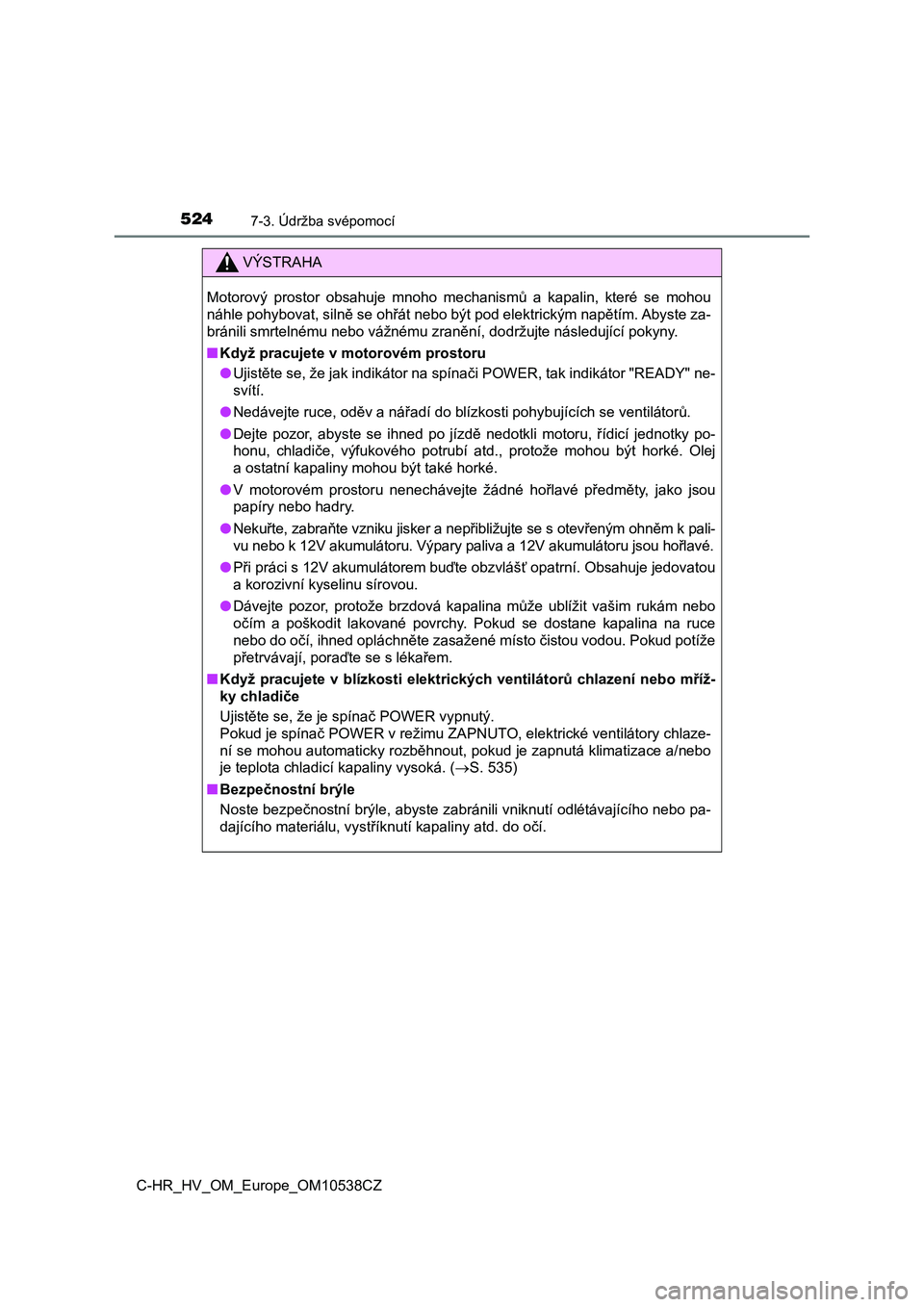

VÝSTRAHA
Motorový prostor obsahuje mnoho mechanismů a kapalin, které se mohou
náhle pohybovat, silně se ohřát nebo být pod elektrickým napětím. Abyste za-
bránili smrtelnému nebo vážnému zranění, dodržujte následující pokyny.
■Když pracujete v motorovém prostoru
●Ujistěte se, že jak indikátor na spínači POWER, tak indikátor "READY" ne-
svítí.
●Nedávejte ruce, oděv a nářadí do blízkosti pohybujících se ventilátorů.
●Dejte pozor, abyste se ihned po jízdě nedotkli motoru, řídicí jednotky po-
honu, chladiče, výfukového potrubí atd., protože mohou být horké. Olej
a ostatní kapaliny mohou být také horké.
●V motorovém prostoru nenechávejte žádné hořlavé předměty, jako jsou
papíry nebo hadry.
●Nekuřte, zabraňte vzniku jisker a nepřibližujte se s otevřeným ohněm k pali-
vu nebo k 12V akumulátoru. Výpary paliva a 12V akumulátoru jsou hořlavé.
●Při práci s 12V akumulátorem buďte obzvlášť opatrní. Obsahuje jedovatou
a korozivní kyselinu sírovou.
●Dávejte pozor, protože brzdová kapalina může ublížit vašim rukám nebo
očím a poškodit lakované povrchy. Pokud se dostane kapalina na ruce
nebo do očí, ihned opláchněte zasažené místo čistou vodou. Pokud potíže
přetrvávají, poraďte se s lékařem.
■Když pracujete v blízkosti elektrických ventilátorů chlazení nebo mříž-
ky chladiče
Ujistěte se, že je spínač POWER vypnutý.
Pokud je spínač POWER v režimu ZAPNUTO, elektrické ventilátory chlaze-
ní se mohou automaticky rozběhnout, pokud je zapnutá klimatizace a/nebo
je teplota chladicí kapaliny vysoká. (S. 535)
■Bezpečnostní brýle
Noste bezpečnostní brýle, abyste zabránili vniknutí odlétávajícího nebo pa-
dajícího materiálu, vystříknutí kapaliny atd. do očí.

5257-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ
7
Údržba a péče

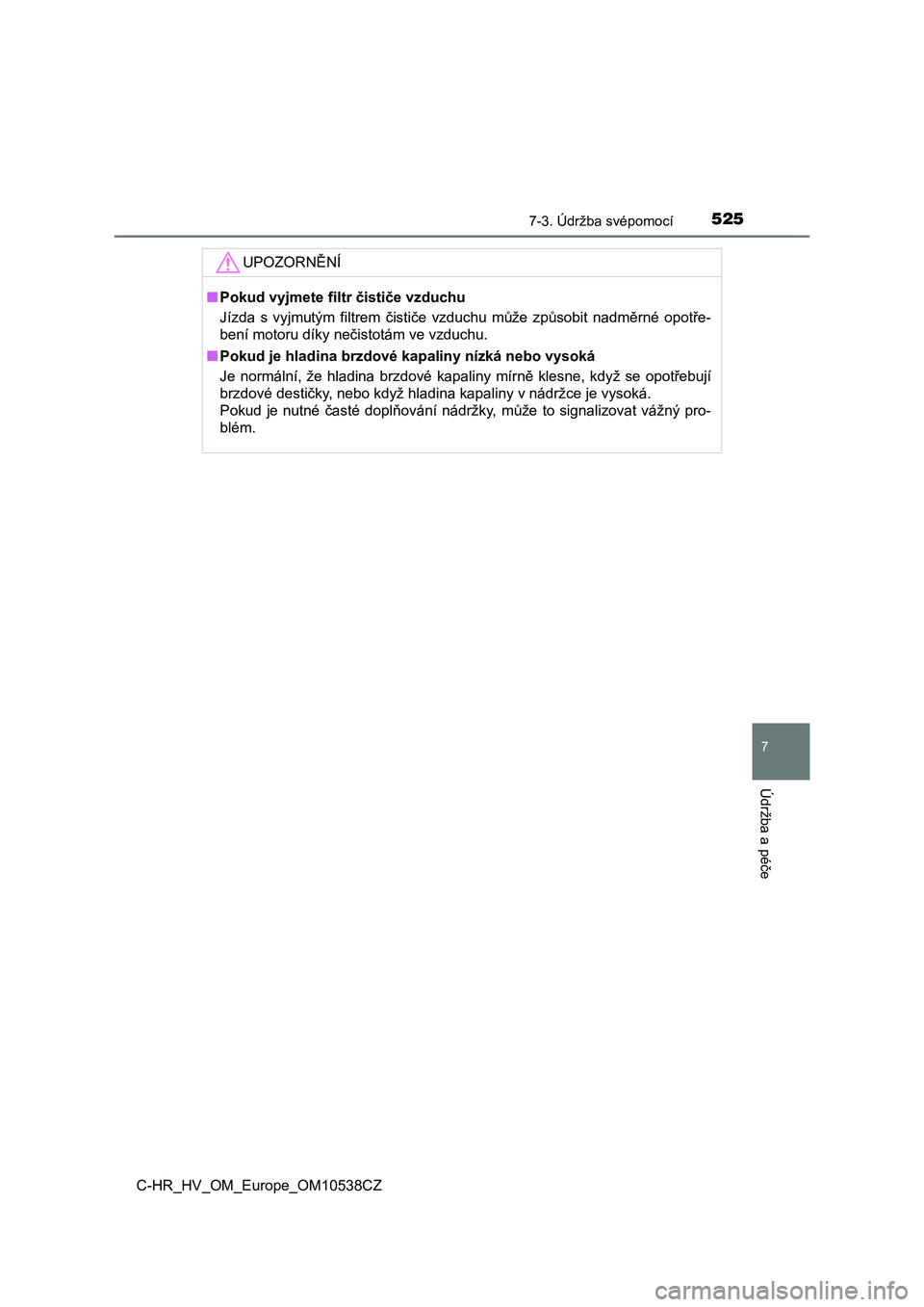

UPOZORNĚNÍ
■Pokud vyjmete filtr čističe vzduchu
Jízda s vyjmutým filtrem čističe vzduchu může způsobit nadměrné opotře-
bení motoru díky nečistotám ve vzduchu.
■Pokud je hladina brzdové kapaliny nízká nebo vysoká
Je normální, že hladina brzdové kapaliny mírně klesne, když se opotřebují
brzdové destičky, nebo když hladina kapaliny v nádržce je vysoká.
Pokud je nutné časté doplňování nádržky, může to signalizovat vážný pro-
blém.

5267-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ

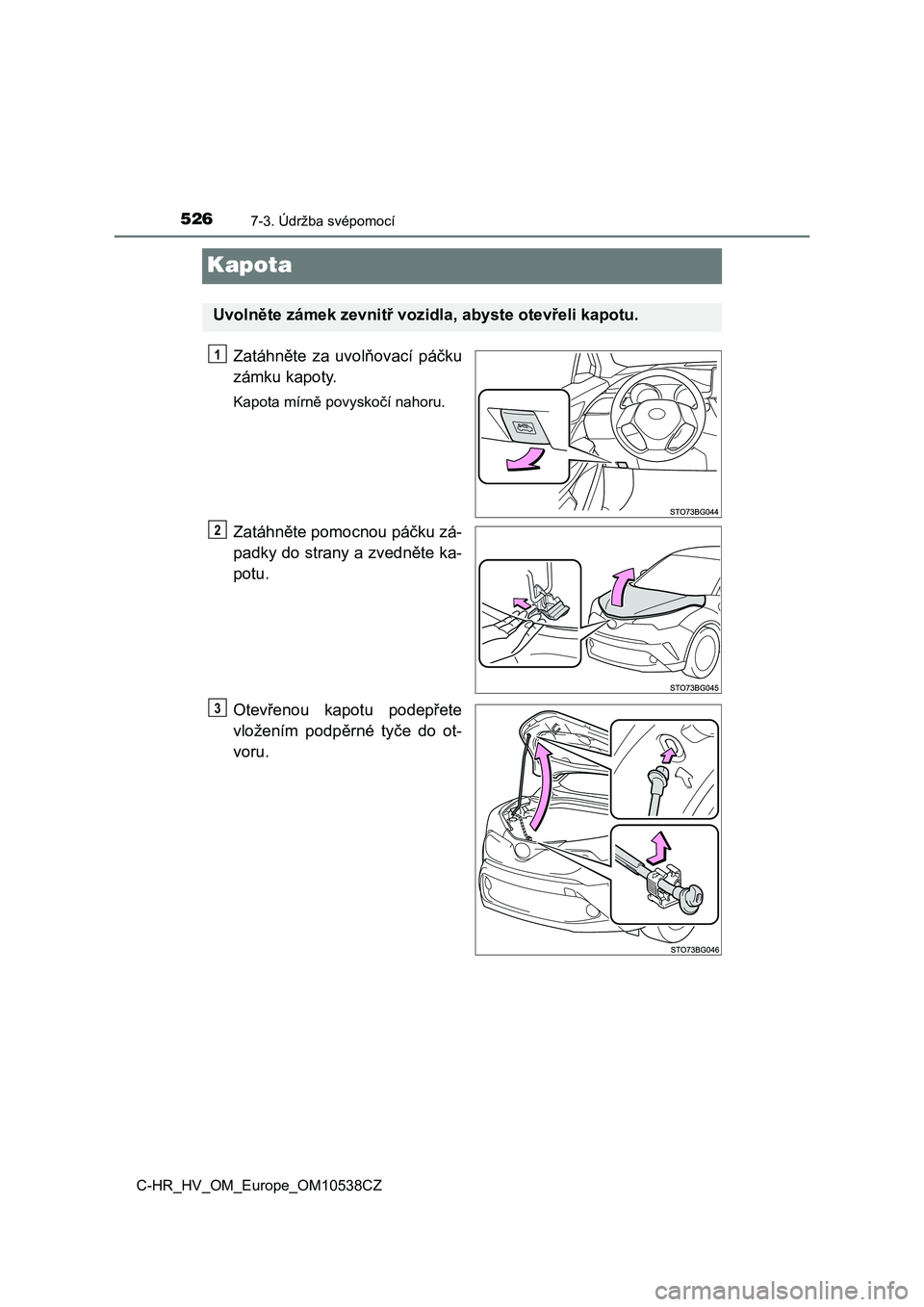

Kapota
Zatáhněte za uvolňovací páčku
zámku kapoty.
Kapota mírně povyskočí nahoru.
Zatáhněte pomocnou páčku zá-
padky do strany a zvedněte ka-
potu.
Otevřenou kapotu podepřete
vložením podpěrné tyče do ot-
voru.
Uvolněte zámek zevnitř vozidla, abyste otevřeli kapotu.
1
2
3

5277-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ
7
Údržba a péče

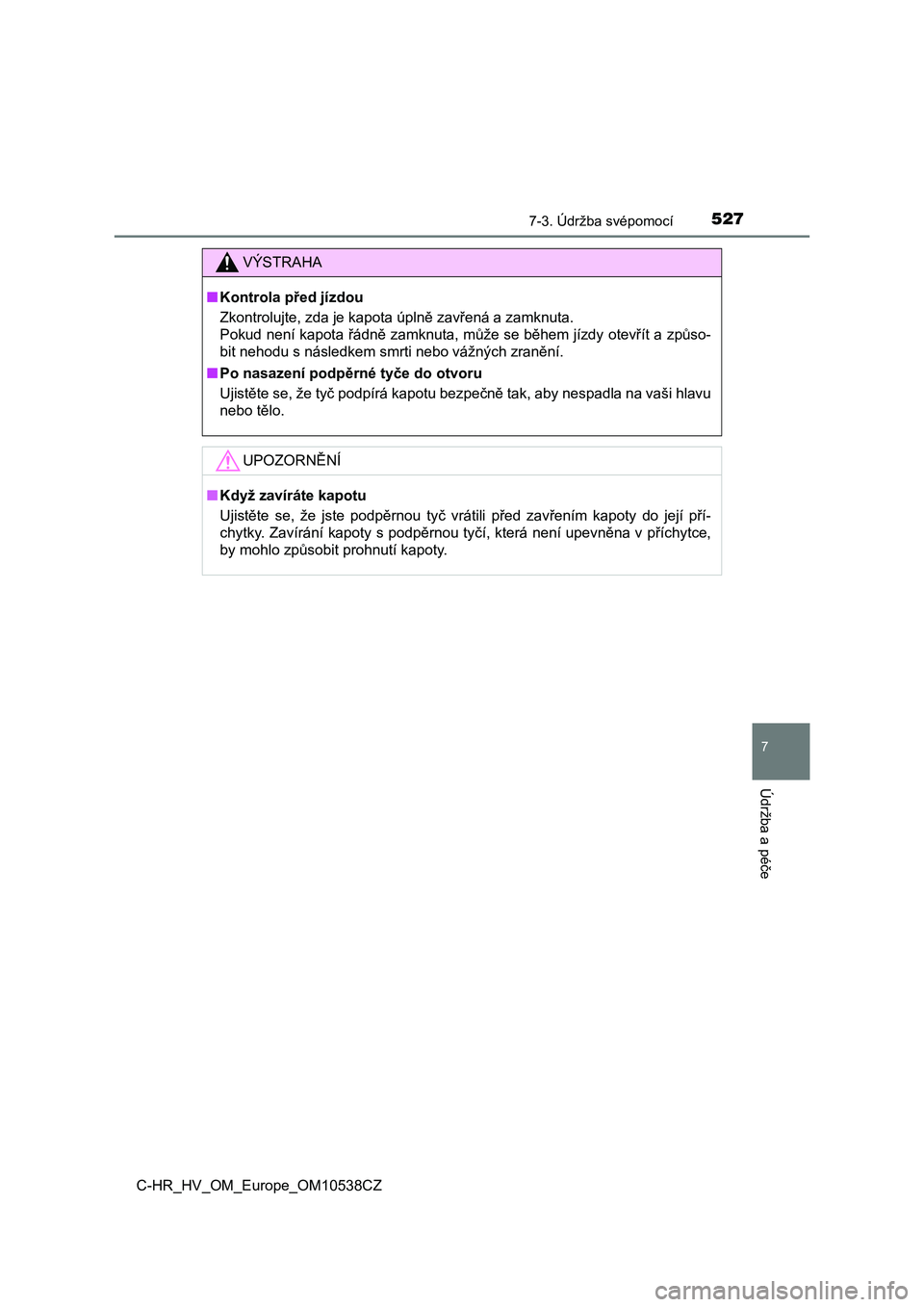

VÝSTRAHA
■Kontrola před jízdou
<003d004e00520051005700550052004f0058004d00570048000f0003005d004700440003004d00480003004e004400530052005700440003007e0053004f0051010c0003005d00440059011c004800510069000300440003005d00440050004e0051005800
57004400110003[
Pokud není kapota řádně zamknuta, může se během jízdy otevřít a způso-
bit nehodu s následkem smrti nebo vážných zranění.
■Po nasazení podpěrné tyče do otvoru
Ujistěte se, že tyč podpírá kapotu bezpečně tak, aby nespadla na vaši hlavu
nebo tělo.
UPOZORNĚNÍ
■Když zavíráte kapotu
Ujistěte se, že jste podpěrnou tyč vrátili před zavřením kapoty do její pří-
chytky. Zavírání kapoty s podpěrnou tyčí, která není upevněna v příchytce,
by mohlo způsobit prohnutí kapoty.

5287-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ

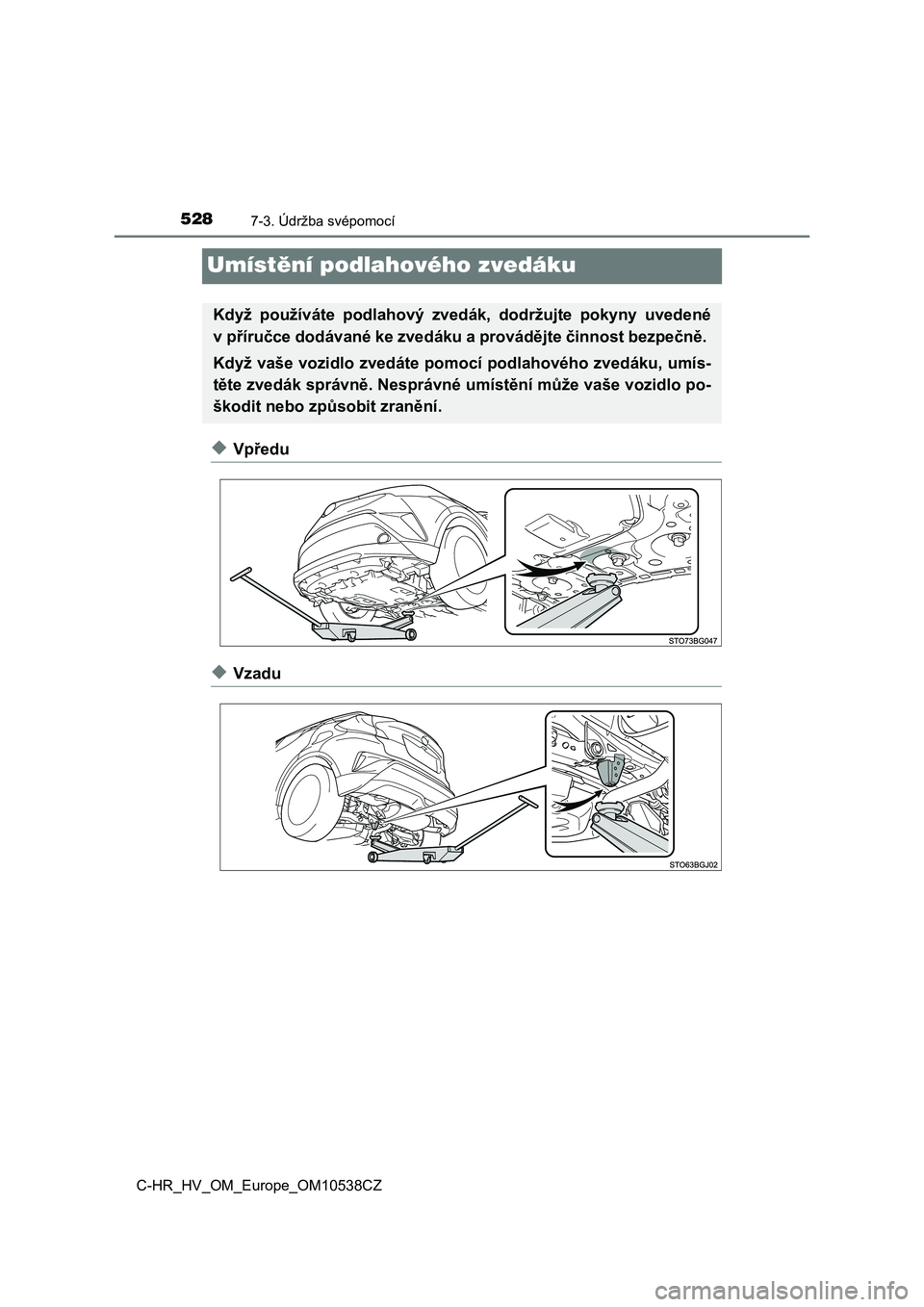

Umístění podlahového zvedáku
◆Vpředu
◆Vzadu
Když používáte podlahový zvedák, dodržujte pokyny uvedené
v příručce dodávané ke zvedáku a provádějte činnost bezpečně.
Když vaše vozidlo zvedáte pomocí podlahového zvedáku, umís-
těte zvedák správně. Nesprávné umístění může vaše vozidlo po-
škodit nebo způsobit zranění.

5297-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ
7
Údržba a péče

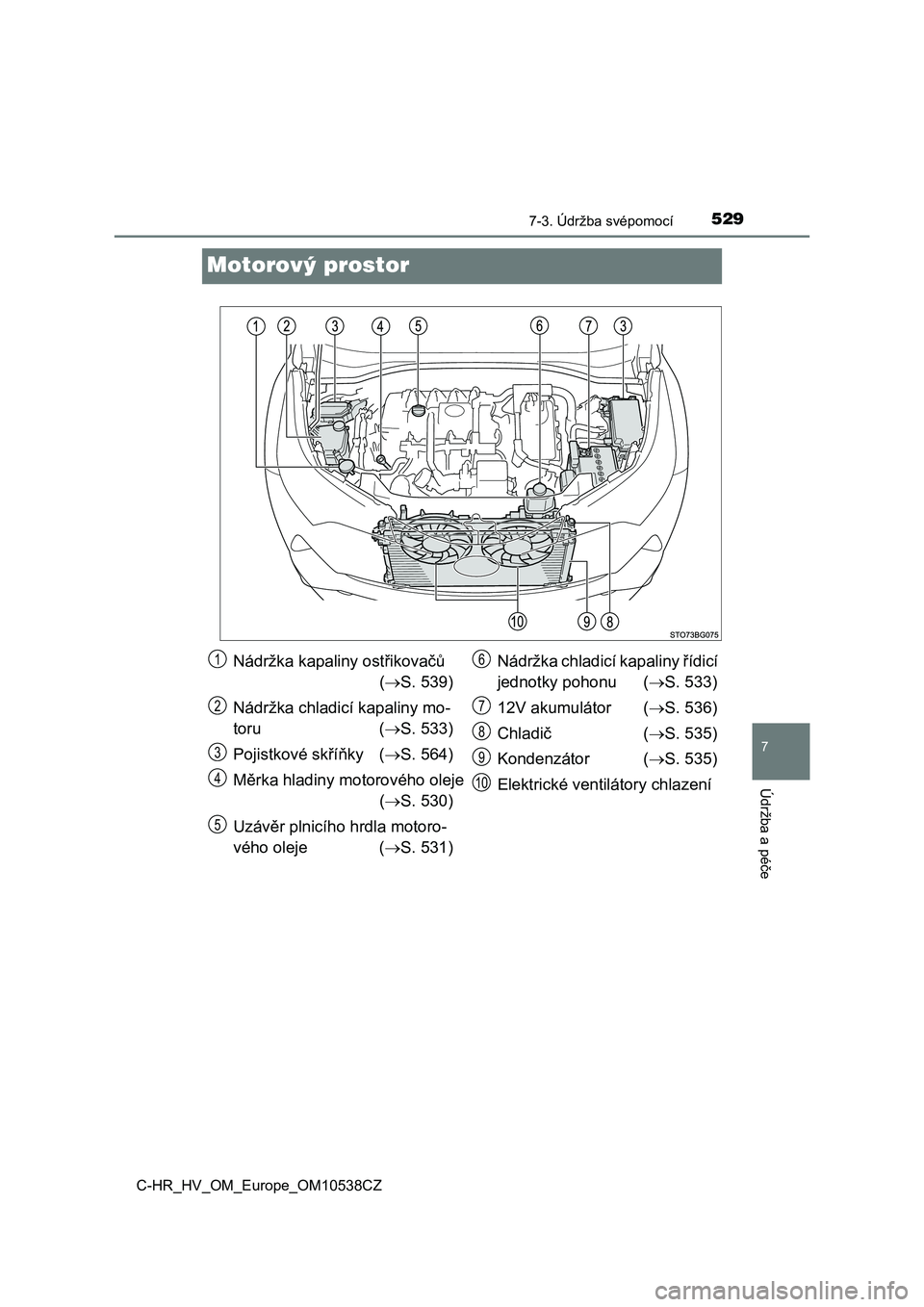

Motorový prostor
Nádržka kapaliny ostřikovačů
(S. 539)
Nádržka chladicí kapaliny mo-
toru (S. 533)
Pojistkové skříňky (S. 564)
Měrka hladiny motorového oleje
(S. 530)
Uzávěr plnicího hrdla motoro-
vého oleje (S. 531)Nádržka chladicí kapaliny řídicí
jednotky pohonu (S. 533)
12V akumulátor (S. 536)
Chladič (S. 535)
Kondenzátor (S. 535)
Elektrické ventilátory chlazení1
2
3
4
5
6
7
8
9
10

5307-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ

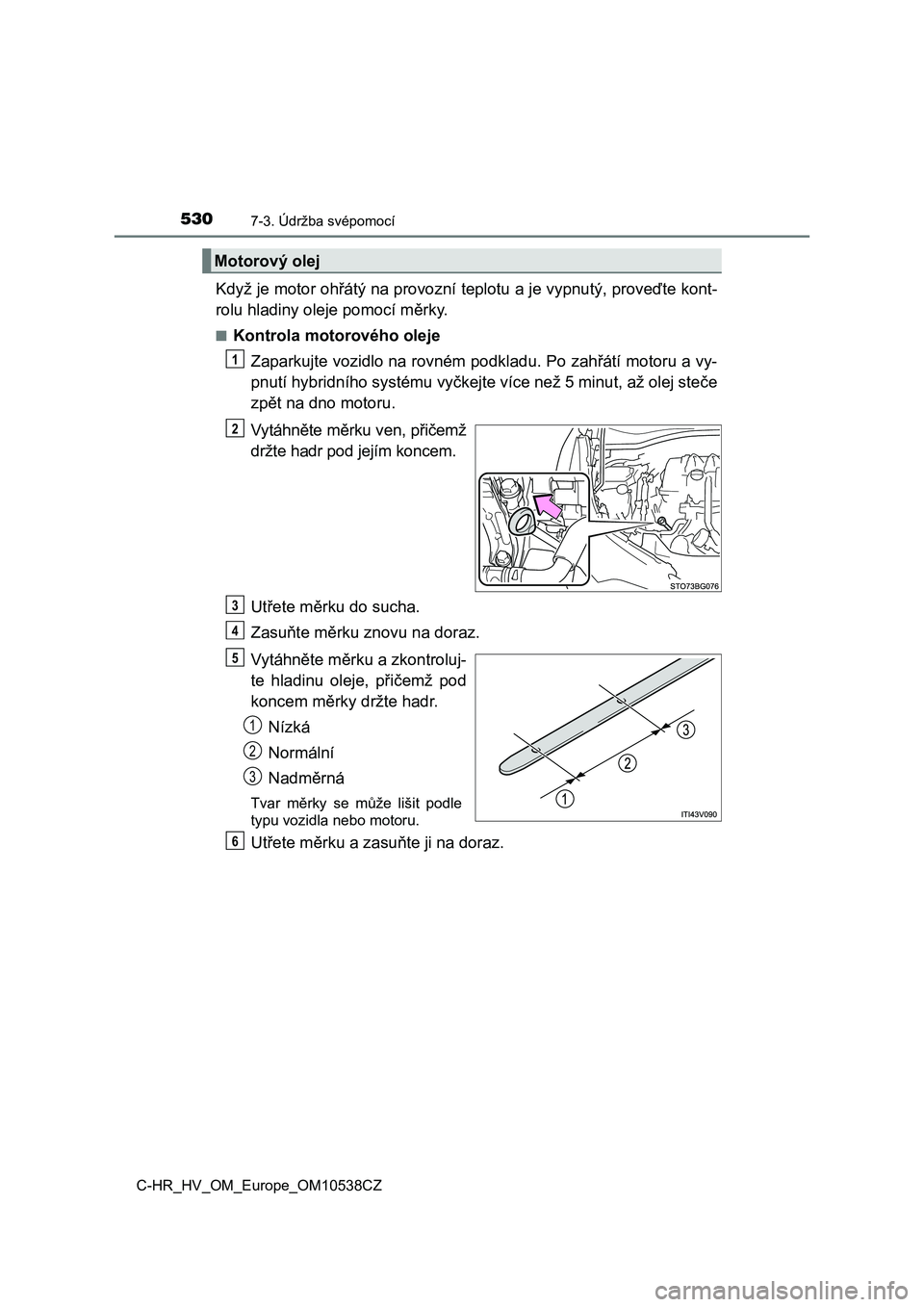

Když je motor ohřátý na provozní teplotu a je vypnutý, proveďte kont-
rolu hladiny oleje pomocí měrky.
■Kontrola motorového oleje
Zaparkujte vozidlo na rovném podkladu. Po zahřátí motoru a vy-
pnutí hybridního systému vyčkejte více než 5 minut, až olej steče
zpět na dno motoru.
Vytáhněte měrku ven, přičemž
držte hadr pod jejím koncem.
Utřete měrku do sucha.
Zasuňte měrku znovu na doraz.
Vytáhněte měrku a zkontroluj-
te hladinu oleje, přičemž pod
koncem měrky držte hadr.
Nízká
Normální
Nadměrná
Tvar měrky se může lišit podle
typu vozidla nebo motoru.
Utřete měrku a zasuňte ji na doraz.
Motorový olej
1
2
3
4
5
1
2
3
6
