6318-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10538CZ
8
Když nastanou potíže

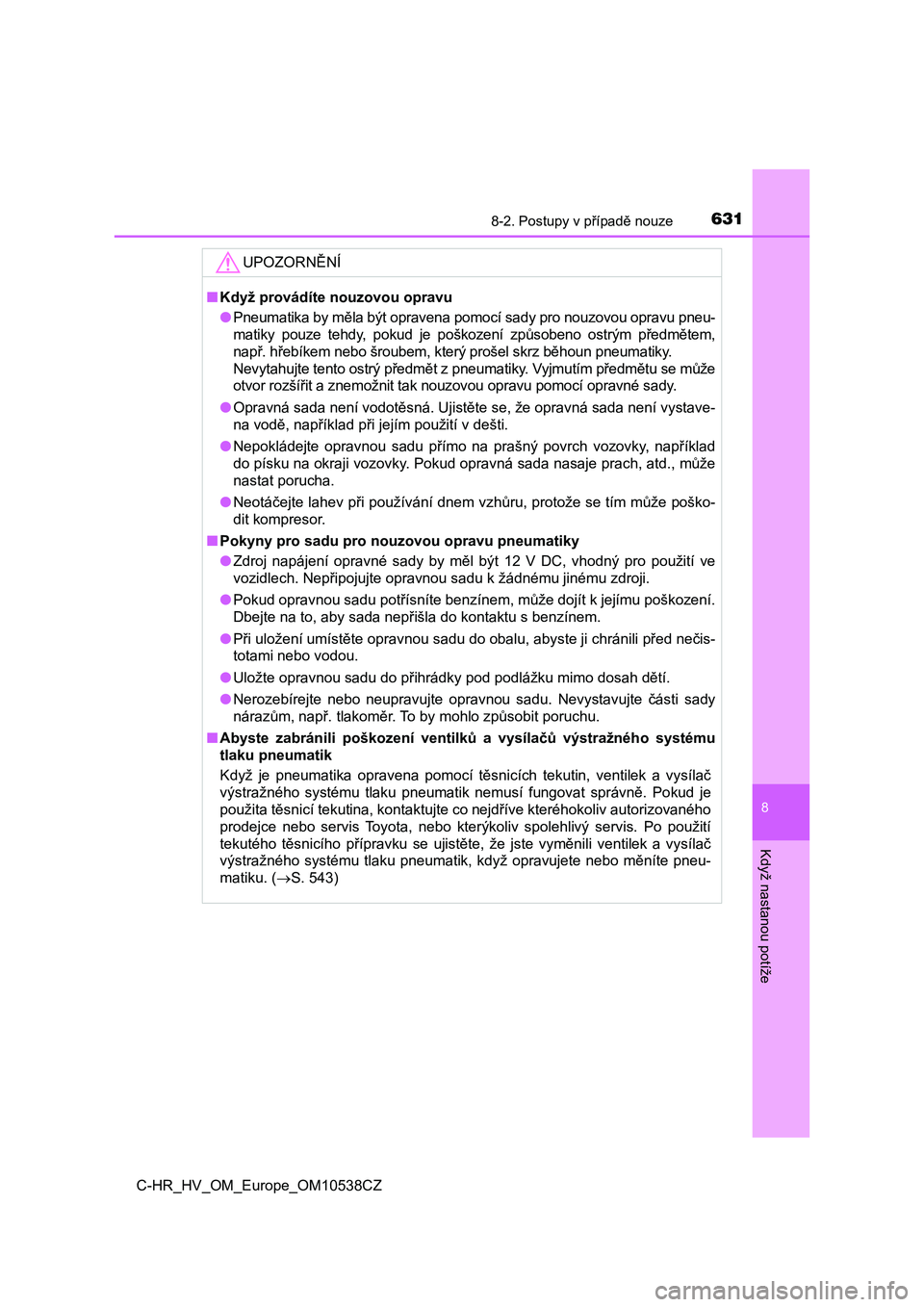

UPOZORNĚNÍ
■Když provádíte nouzovou opravu
●Pneumatika by měla být opravena pomocí sady pro nouzovou opravu pneu-
matiky pouze tehdy, pokud je poškození způsobeno ostrým předmětem,
např. hřebíkem nebo šroubem, který prošel skrz běhoun pneumatiky.
Nevytahujte tento ostrý předmět z pneumatiky. Vyjmutím předmětu se může
otvor rozšířit a znemožnit tak nouzovou opravu pomocí opravné sady.
●Opravná sada není vodotěsná. Ujistěte se, že opravná sada není vystave-
na vodě, například při jejím použití v dešti.
●Nepokládejte opravnou sadu přímo na prašný povrch vozovky, například
do písku na okraji vozovky. Pokud opravná sada nasaje prach, atd., může
nastat porucha.
●Neotáčejte lahev při používání dnem vzhůru, protože se tím může poško-
dit kompresor.
■Pokyny pro sadu pro nouzovou opravu pneumatiky
●Zdroj napájení opravné sady by měl být 12 V DC, vhodný pro použití ve
vozidlech. Nepřipojujte opravnou sadu k žádnému jinému zdroji.
●Pokud opravnou sadu potřísníte benzínem, může dojít k jejímu poškození.
Dbejte na to, aby sada nepřišla do kontaktu s benzínem.
●Při uložení umístěte opravnou sadu do obalu, abyste ji chránili před nečis-
totami nebo vodou.
●Uložte opravnou sadu do přihrádky pod podlážku mimo dosah dětí.
●Nerozebírejte nebo neupravujte opravnou sadu. Nevystavujte části sady
nárazům, např. tlakoměr. To by mohlo způsobit poruchu.
■Abyste zabránili poškození ventilků a vysílačů výstražného systému
tlaku pneumatik
Když je pneumatika opravena pomocí těsnicích tekutin, ventilek a vysílač
výstražného systému tlaku pneumatik nemusí fungovat správně. Pokud je
použita těsnicí tekutina, kontaktujte co nejdříve kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis. Po použití
tekutého těsnicího přípravku se ujistěte, že jste vyměnili ventilek a vysílač
výstražného systému tlaku pneumatik, když opravujete nebo měníte pneu-
matiku. (S. 543)

6328-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10538CZ

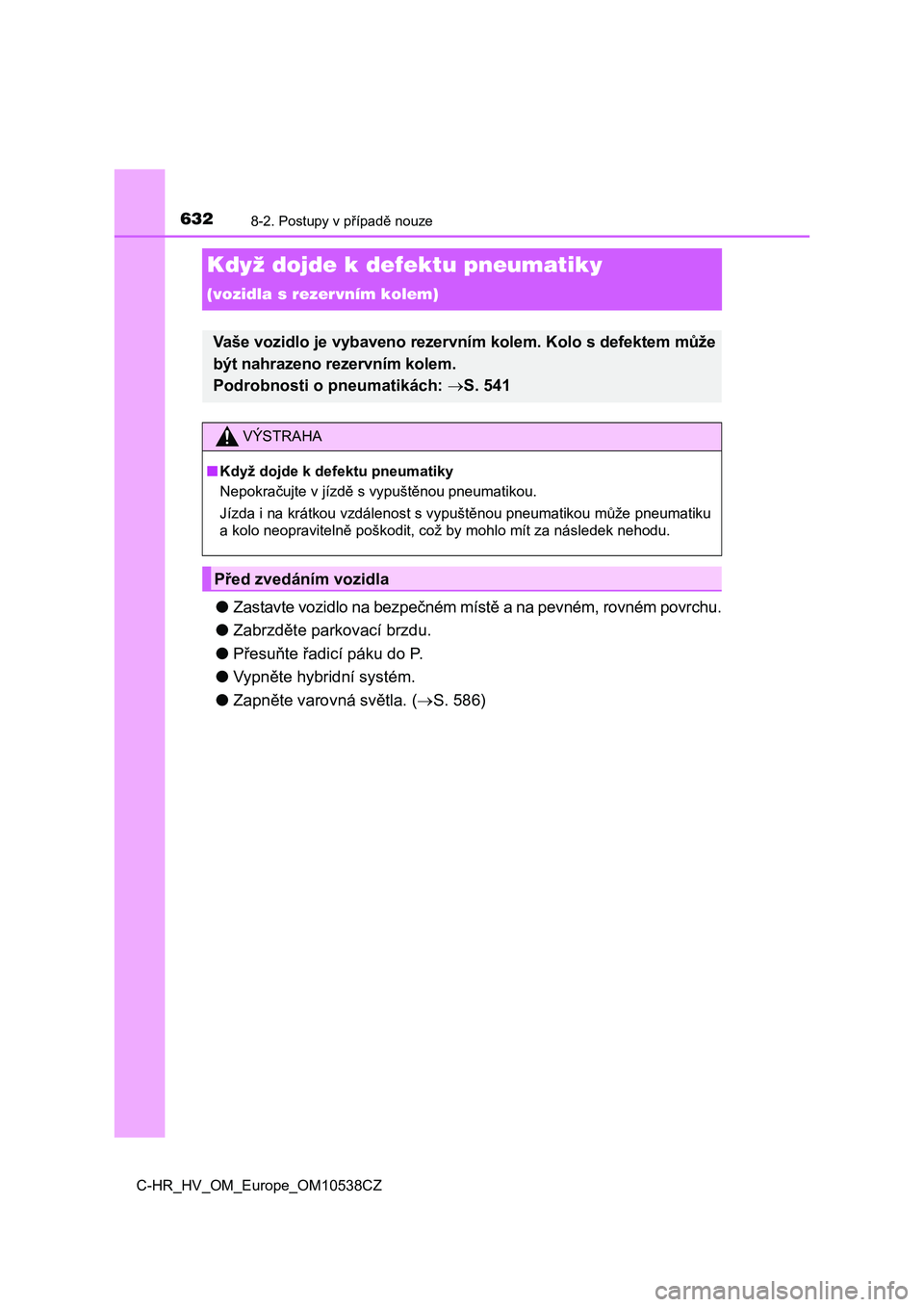

Když dojde k defektu pneumatiky
(vozidla s rezervním kolem)
●Zastavte vozidlo na bezpečném místě a na pevném, rovném povrchu.
●Zabrzděte parkovací brzdu.
●Přesuňte řadicí páku do P.
●Vypněte hybridní systém.
●Zapněte varovná světla. (S. 586)
Vaše vozidlo je vybaveno rezervním kolem. Kolo s defektem může
být nahrazeno rezervním kolem.
Podrobnosti o pneumatikách: S. 541
VÝSTRAHA
■Když dojde k defektu pneumatiky
Nepokračujte v jízdě s vypuštěnou pneumatikou.
Jízda i na krátkou vzdálenost s vypuštěnou pneumatikou může pneumatiku
a kolo neopravitelně poškodit, což by mohlo mít za následek nehodu.
Před zvedáním vozidla

6338-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10538CZ
8
Když nastanou potíže

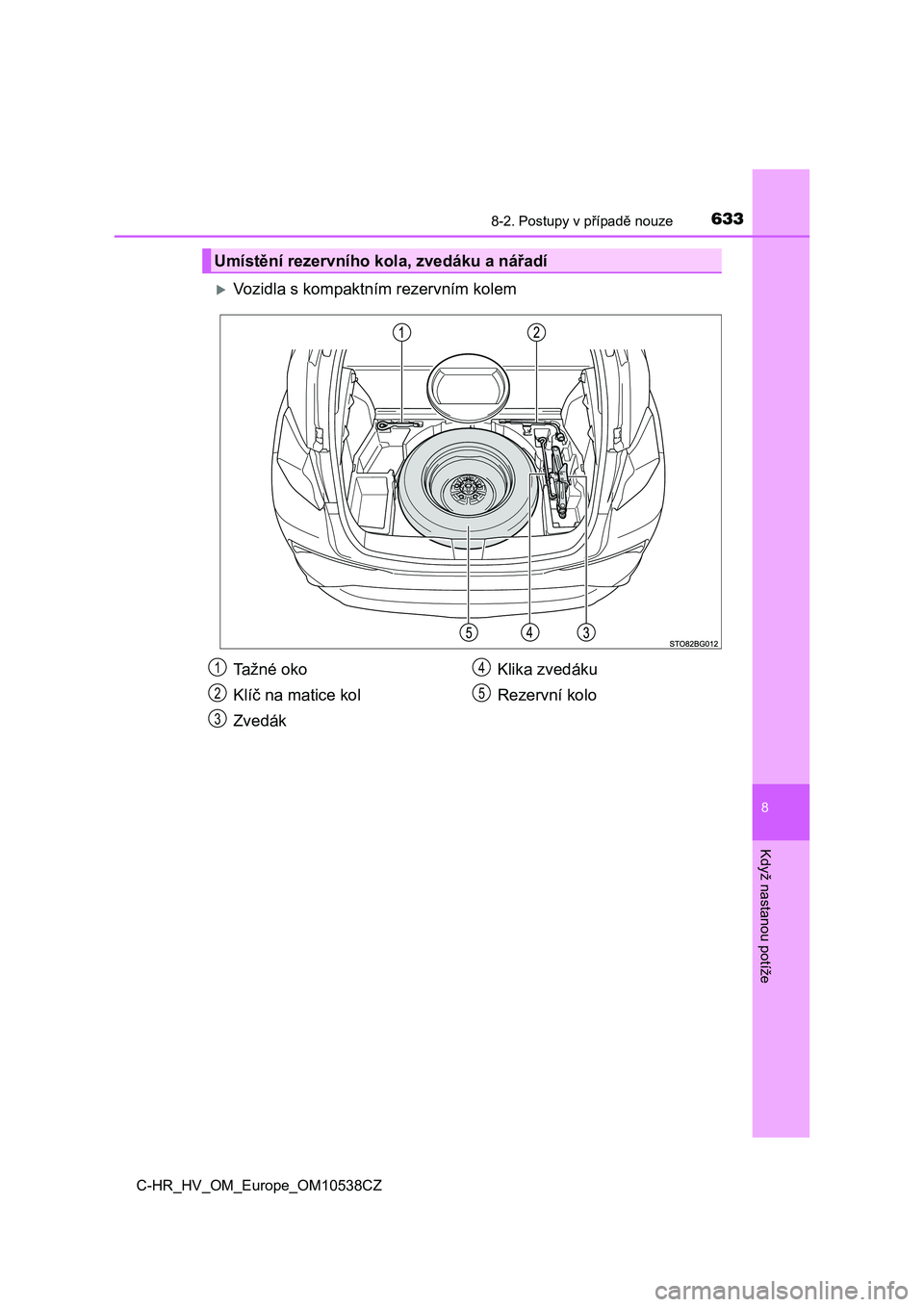

Vozidla s kompaktním rezervním kolem
Umístění rezervního kola, zvedáku a nářadí
Tažné oko
Klíč na matice kol
ZvedákKlika zvedáku
Rezervní kolo1
2
3
4
5

6348-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10538CZ

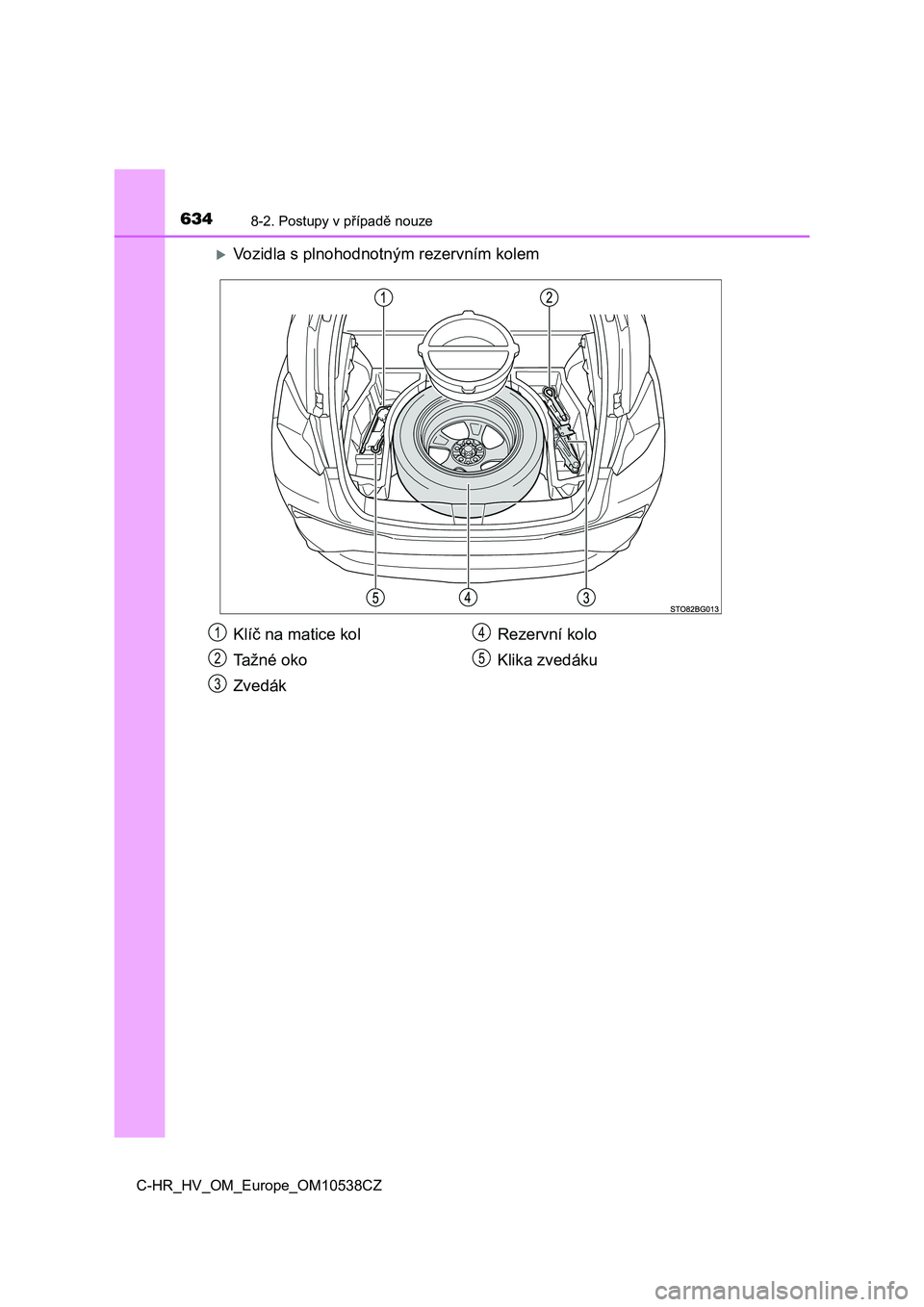

Vozidla s plnohodnotným rezervním kolem
Klíč na matice kol
Tažné oko
ZvedákRezervní kolo
Klika zvedáku1
2
3
4
5

6358-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10538CZ
8
Když nastanou potíže

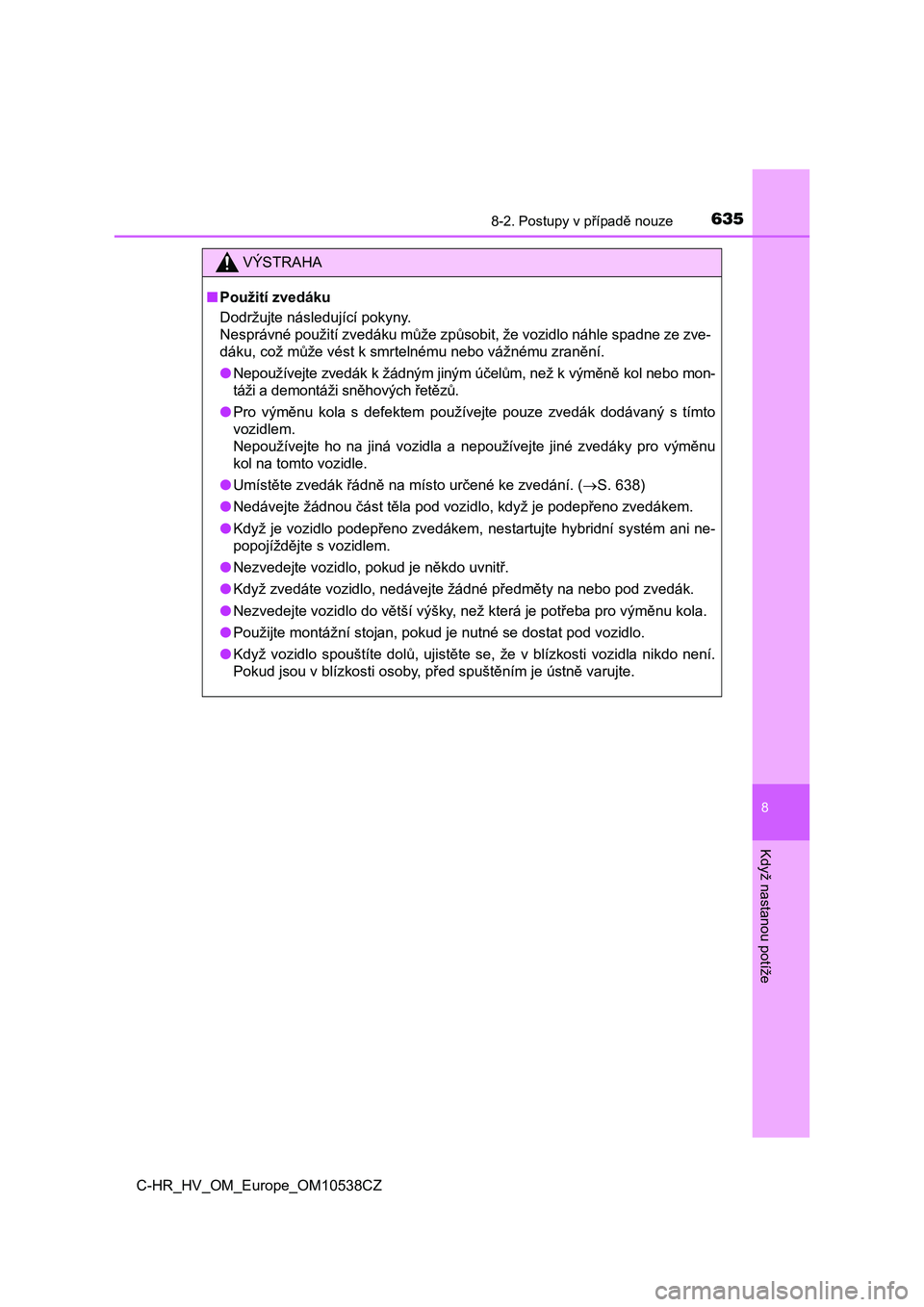

VÝSTRAHA
■Použití zvedáku
Dodržujte následující pokyny.
Nesprávné použití zvedáku může způsobit, že vozidlo náhle spadne ze zve-
dáku, což může vést k smrtelnému nebo vážnému zranění.
●Nepoužívejte zvedák k žádným jiným účelům, než k výměně kol nebo mon-
táži a demontáži sněhových řetězů.
●Pro výměnu kola s defektem používejte pouze zvedák dodávaný s tímto
vozidlem.
Nepoužívejte ho na jiná vozidla a nepoužívejte jiné zvedáky pro výměnu
kol na tomto vozidle.
●<00380050007400560057010c005700480003005d0059004800470069004e0003011c006900470051010c00030051004400030050007400560057005200030058005500fe0048005100700003004e00480003005d0059004800470069005100740011000300
0b[S. 638)
●Nedávejte žádnou část těla pod vozidlo, když je podepřeno zvedákem.
●Když je vozidlo podepřeno zvedákem, nestartujte hybridní systém ani ne-
popojíždějte s vozidlem.
●Nezvedejte vozidlo, pokud je někdo uvnitř.
●<002e0047005c00e50003005d005900480047006900570048000300590052005d004c0047004f0052000f0003005100480047006900590048004d00570048000300e5006900470051007000030053011c004800470050010c0057005c000300510044000300
5100480045005200030053005200470003005d005900480047[ák.
●Nezvedejte vozidlo do větší výšky, než která je potřeba pro výměnu kola.
●Použijte montážní stojan, pokud je nutné se dostat pod vozidlo.
●Když vozidlo spouštíte dolů, ujistěte se, že v blízkosti vozidla nikdo není.
Pokud jsou v blízkosti osoby, před spuštěním je ústně varujte.

6368-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10538CZ

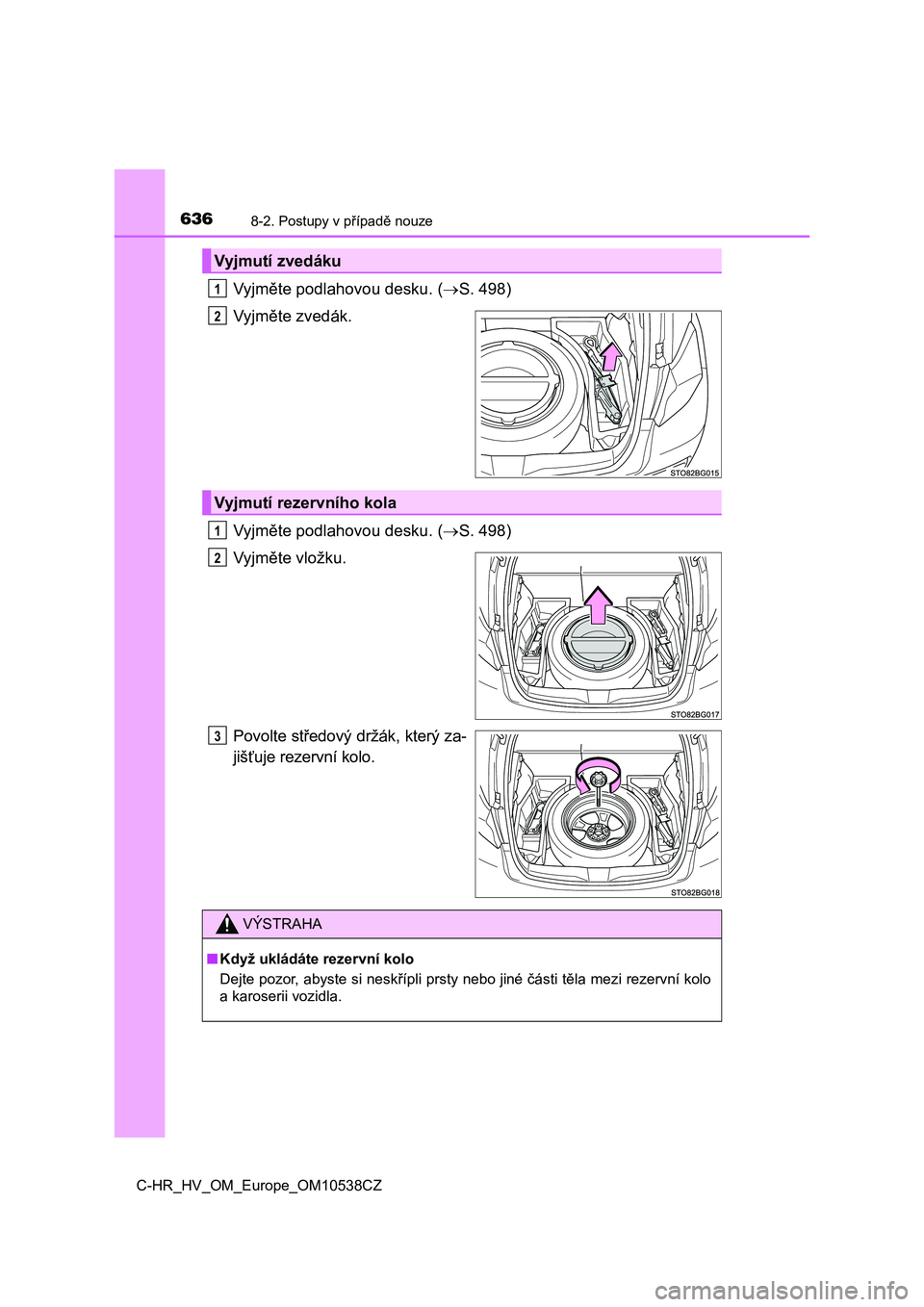

Vyjměte podlahovou desku. (S. 498)
Vyjměte zvedák.
Vyjměte podlahovou desku. (S. 498)
Vyjměte vložku.
Povolte středový držák, který za-
jišťuje rezervní kolo.
Vyjmutí zvedáku
1
2
Vyjmutí rezervního kola
1
2
3
VÝSTRAHA
■Když ukládáte rezervní kolo
Dejte pozor, abyste si neskřípli prsty nebo jiné části těla mezi rezervní kolo
a karoserii vozidla.

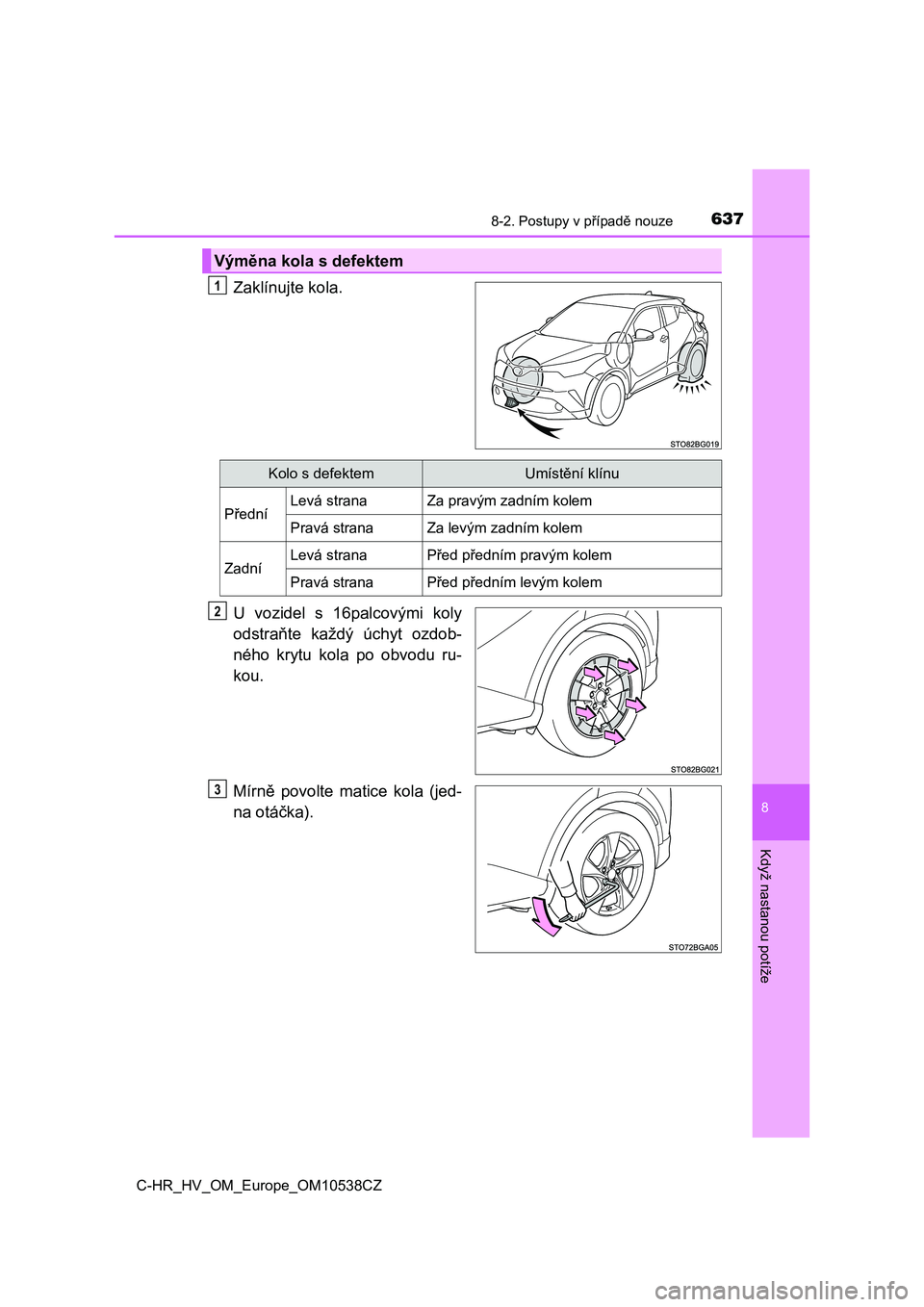

6378-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10538CZ
8
Když nastanou potíže
Zaklínujte kola.
U vozidel s 16palcovými koly
odstraňte každý úchyt ozdob-
ného krytu kola po obvodu ru-
kou.
Mírně povolte matice kola (jed-
na otáčka).
Výměna kola s defektem
1
Kolo s defektemUmístění klínu
PředníLevá stranaZa pravým zadním kolem
Pravá stranaZa levým zadním kolem
ZadníLevá stranaPřed předním pravým kolem
Pravá stranaPřed předním levým kolem
2
3

6388-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10538CZ

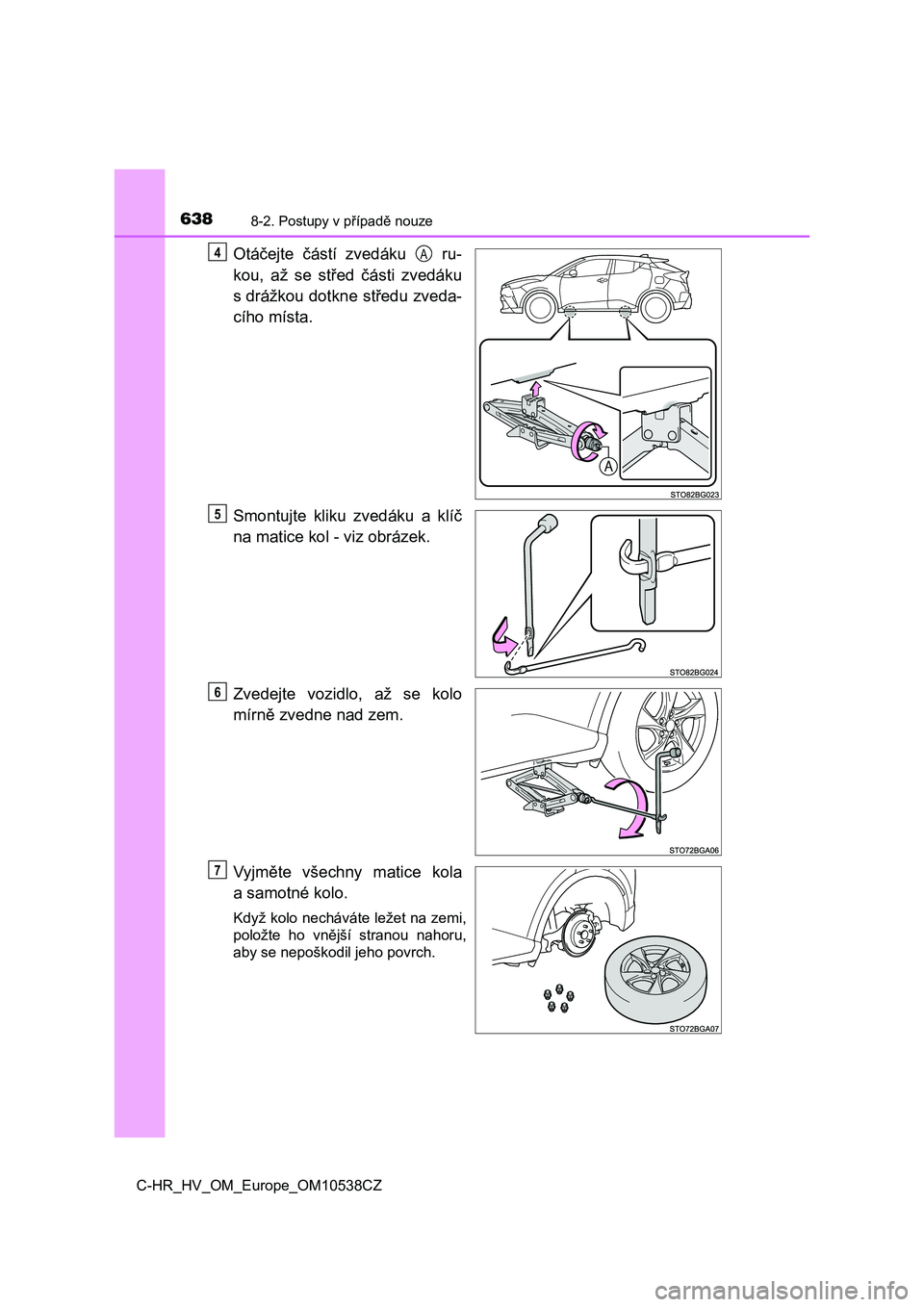

Otáčejte částí zvedáku ru-
kou, až se střed části zvedáku
s drážkou dotkne středu zveda-
cího místa.
Smontujte kliku zvedáku a klíč
na matice kol - viz obrázek.
Zvedejte vozidlo, až se kolo
mírně zvedne nad zem.
Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi,
položte ho vnější stranou nahoru,
aby se nepoškodil jeho povrch.
4A
5
6
7

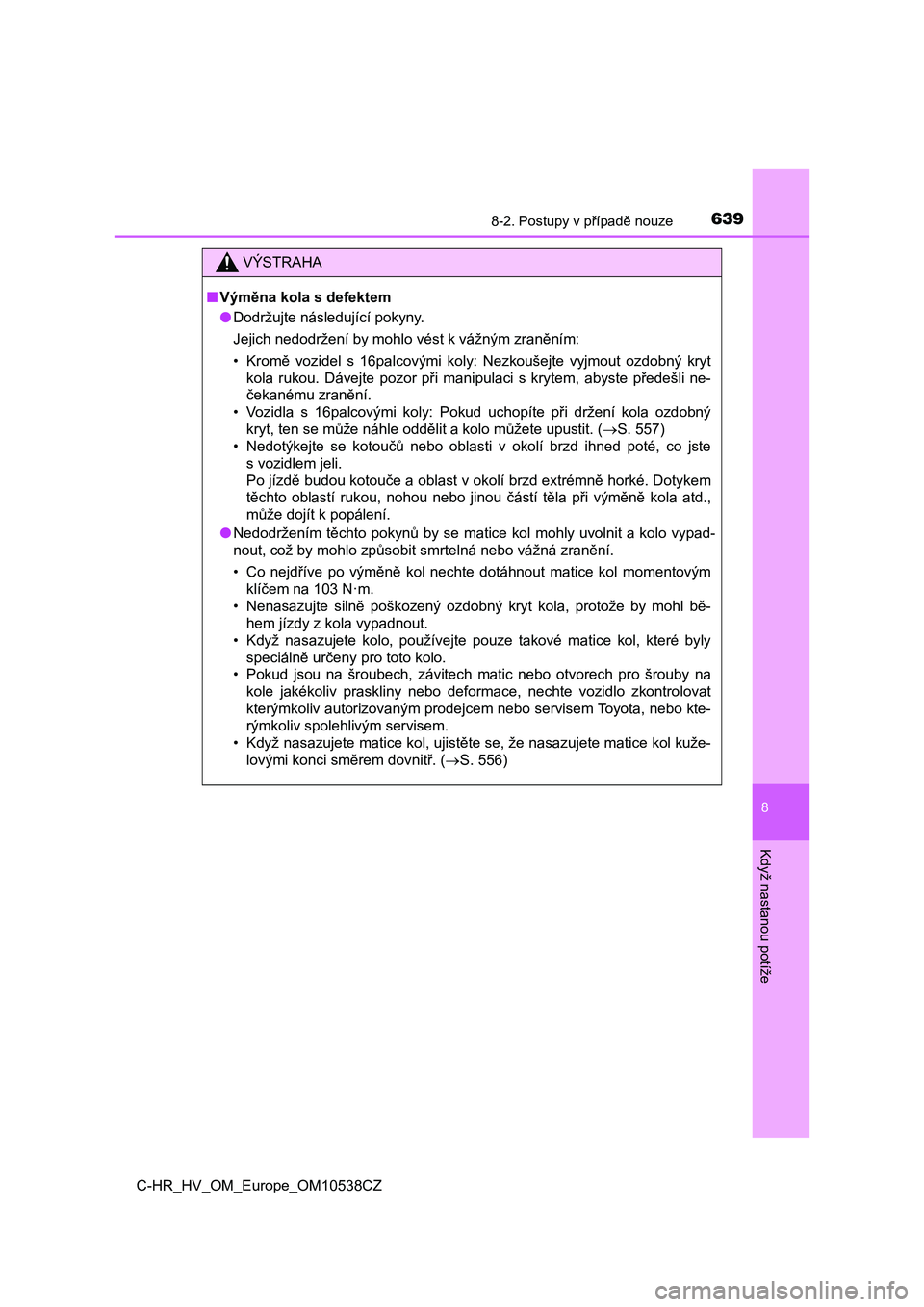

6398-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10538CZ
8
Když nastanou potíže
VÝSTRAHA
■Výměna kola s defektem
●Dodržujte následující pokyny.
Jejich nedodržení by mohlo vést k vážným zraněním:
• Kromě vozidel s 16palcovými koly: Nezkoušejte vyjmout ozdobný kryt
kola rukou. Dávejte pozor při manipulaci s krytem, abyste předešli ne-
čekanému zranění.
• Vozidla s 16palcovými koly: Pokud uchopíte při držení kola ozdobný
<004e0055005c0057000f000300570048005100030056004800030050012400e50048000300510069004b004f00480003005200470047010c004f004c0057000300440003004e0052004f005200030050012400e50048005700480003005800530058005600
57004c005700110003000b[S. 557)
• Nedotýkejte se kotoučů nebo oblasti v okolí brzd ihned poté, co jste
s vozidlem jeli.
Po jízdě budou kotouče a oblast v okolí brzd extrémně horké. Dotykem
těchto oblastí rukou, nohou nebo jinou částí těla při výměně kola atd.,
může dojít k popálení.
●Nedodržením těchto pokynů by se matice kol mohly uvolnit a kolo vypad-
<0051005200580057000f00030046005200e500030045005c000300500052004b004f00520003005d00530124005600520045004c0057000300560050005500570048004f005100690003005100480045005200030059006900e5005100690003005d005500
440051010c005100740011[
• Co nejdříve po výměně kol nechte dotáhnout matice kol momentovým
klíčem na 103 N·m.
• Nenasazujte silně poškozený ozdobný kryt kola, protože by mohl bě-
hem jízdy z kola vypadnout.
• Když nasazujete kolo, používejte pouze takové matice kol, které byly
speciálně určeny pro toto kolo.
• Pokud jsou na šroubech, závitech matic nebo otvorech pro šrouby na
kole jakékoliv praskliny nebo deformace, nechte vozidlo zkontrolovat
kterýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kte-
rýmkoliv spolehlivým servisem.
• Když nasazujete matice kol, ujistěte se, že nasazujete matice kol kuže-
lovými konci směrem dovnitř. (S. 556)

6408-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10538CZ

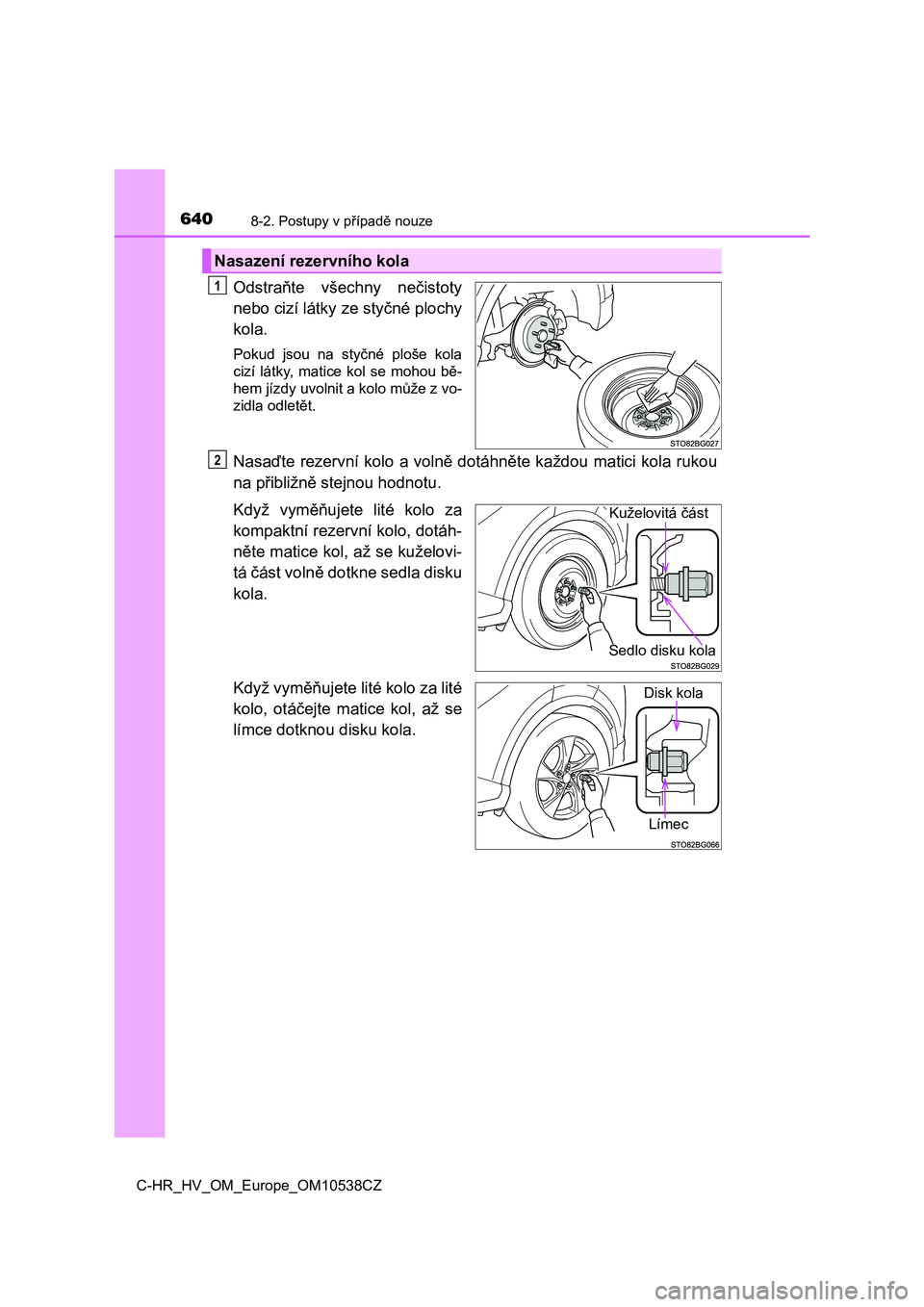

Odstraňte všechny nečistoty
nebo cizí látky ze styčné plochy
kola.
Pokud jsou na styčné ploše kola
cizí látky, matice kol se mohou bě-
hem jízdy uvolnit a kolo může z vo-
zidla odletět.
Nasaďte rezervní kolo a volně dotáhněte každou matici kola rukou
na přibližně stejnou hodnotu.
Když vyměňujete lité kolo za
kompaktní rezervní kolo, dotáh-
něte matice kol, až se kuželovi-
tá část volně dotkne sedla disku
kola.
Když vyměňujete lité kolo za lité
kolo, otáčejte matice kol, až se
límce dotknou disku kola.
Nasazení rezervního kola
1
2
Kuželovitá část
Sedlo disku kola
Límec
Disk kola
