5217-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI
7
Huolto ja hoito

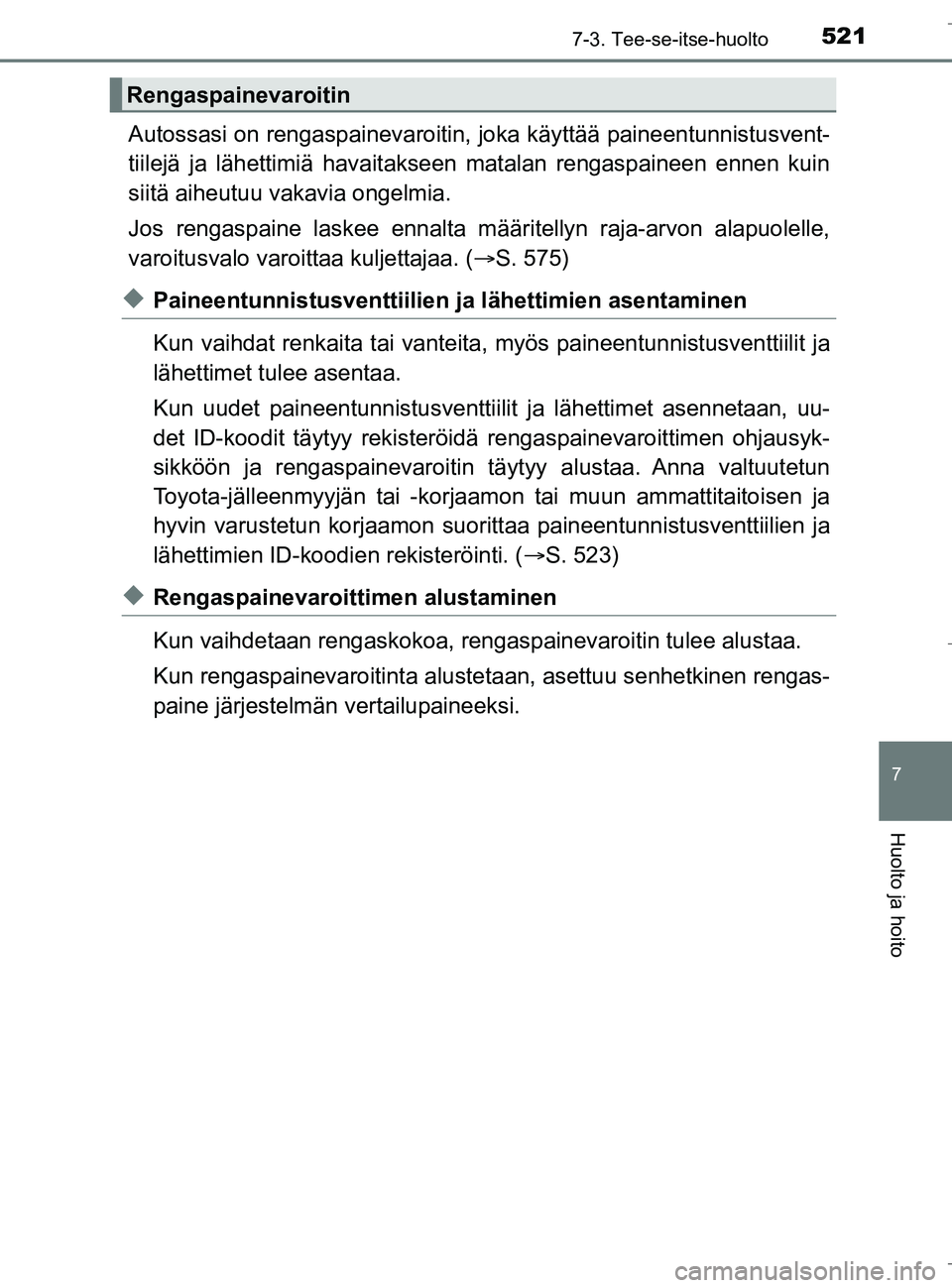

Autossasi on rengaspainevaroitin, joka käyttää paineentunnistusvent-
tiilejä ja lähettimiä havaitakseen matalan rengaspaineen ennen kuin
siitä aiheutuu vakavia ongelmia.
Jos rengaspaine laskee ennalta määritellyn raja-arvon alapuolelle,
varoitusvalo varoittaa kuljettajaa. ( S. 575)
uPaineentunnistusventtiilien ja lähettimien asentaminen
Kun vaihdat renkaita tai vanteita, myös paineentunnistusventtiilit ja
lähettimet tulee asentaa.
Kun uudet pain eentunnistusventtiilit ja l ähettimet asennetaan, uu-
det ID-koodit täytyy rekisteröidä rengaspainevaroittimen ohjausyk-
sikköön ja rengaspainevaroitin tä ytyy alustaa. Anna valtuutetun
Toyota-jälleenmyyjän tai -korjaam on tai muun ammattitaitoisen ja
hyvin varustetun korj aamon suorittaa paineent unnistusventtiilien ja
lähettimien ID-koodien rekisteröinti. ( S. 523)
uRengaspainevaroittimen alustaminen
Kun vaihdetaan rengaskokoa, re ngaspainevaroitin tulee alustaa.
Kun rengaspainevaroitinta aluste taan, asettuu senhetkinen rengas-
paine järjestelmän vertailupaineeksi.
Rengaspainevaroitin
OM10538FI.book Page 521 Monday, January 23, 2017 11:23 AM

5227-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FIn

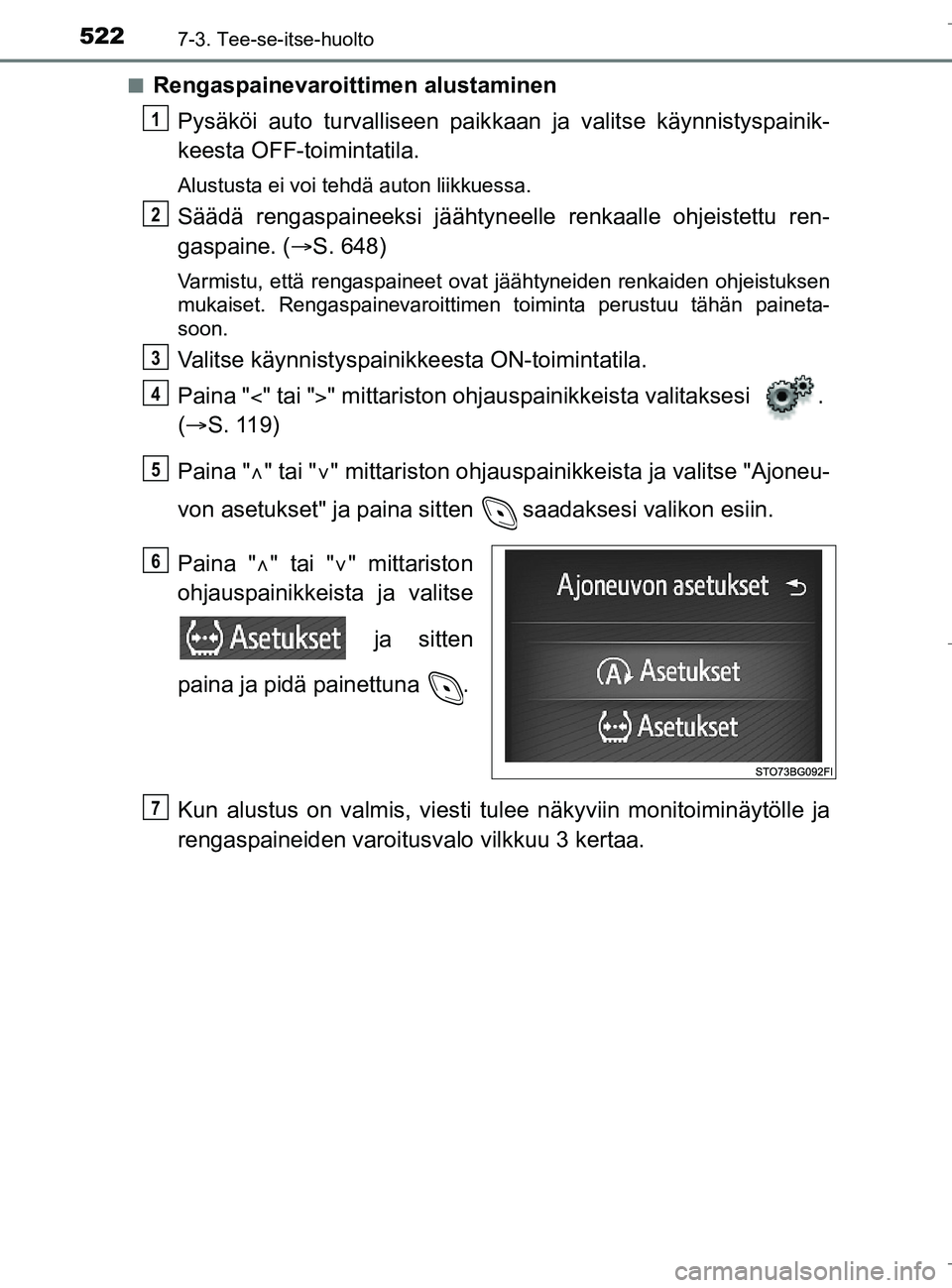

Rengaspainevaroittimen alustaminen
Pysäköi auto turvalliseen paik kaan ja valitse käynnistyspainik-
keesta OFF-toimintatila.
Alustusta ei voi tehdä auton liikkuessa.
Säädä rengaspaineeksi jäähtyneelle renkaalle ohjeistettu ren-
gaspaine. ( S. 648)
Varmistu, että rengaspaineet ovat jäähtyneiden renkaiden ohjeistuksen
mukaiset. Rengaspainevaroittimen toiminta perustuu tähän paineta-
soon.
Valitse käynnistyspainikkeesta ON-toimintatila.
Paina " " tai "" mittariston ohjauspainikkeista valitaksesi .
(  S. 119)
Paina " " tai " " mittariston ohjauspainikk eista ja valitse "Ajoneu-
von asetukset" ja paina si tten saadaksesi valikon esiin.
Paina " " tai " " mittariston
ohjauspainikkeista ja valitse
ja sitten
paina ja pidä painettuna .
Kun alustus on valmis, viesti tu lee näkyviin monitoiminäytölle ja
rengaspaineiden varoitusvalo vilkkuu 3 kertaa.
1
2
3
4
5
6
7
OM10538FI.book Page 522 Monday, January 23, 2017 11:23 AM

5237-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI
7
Huolto ja hoito

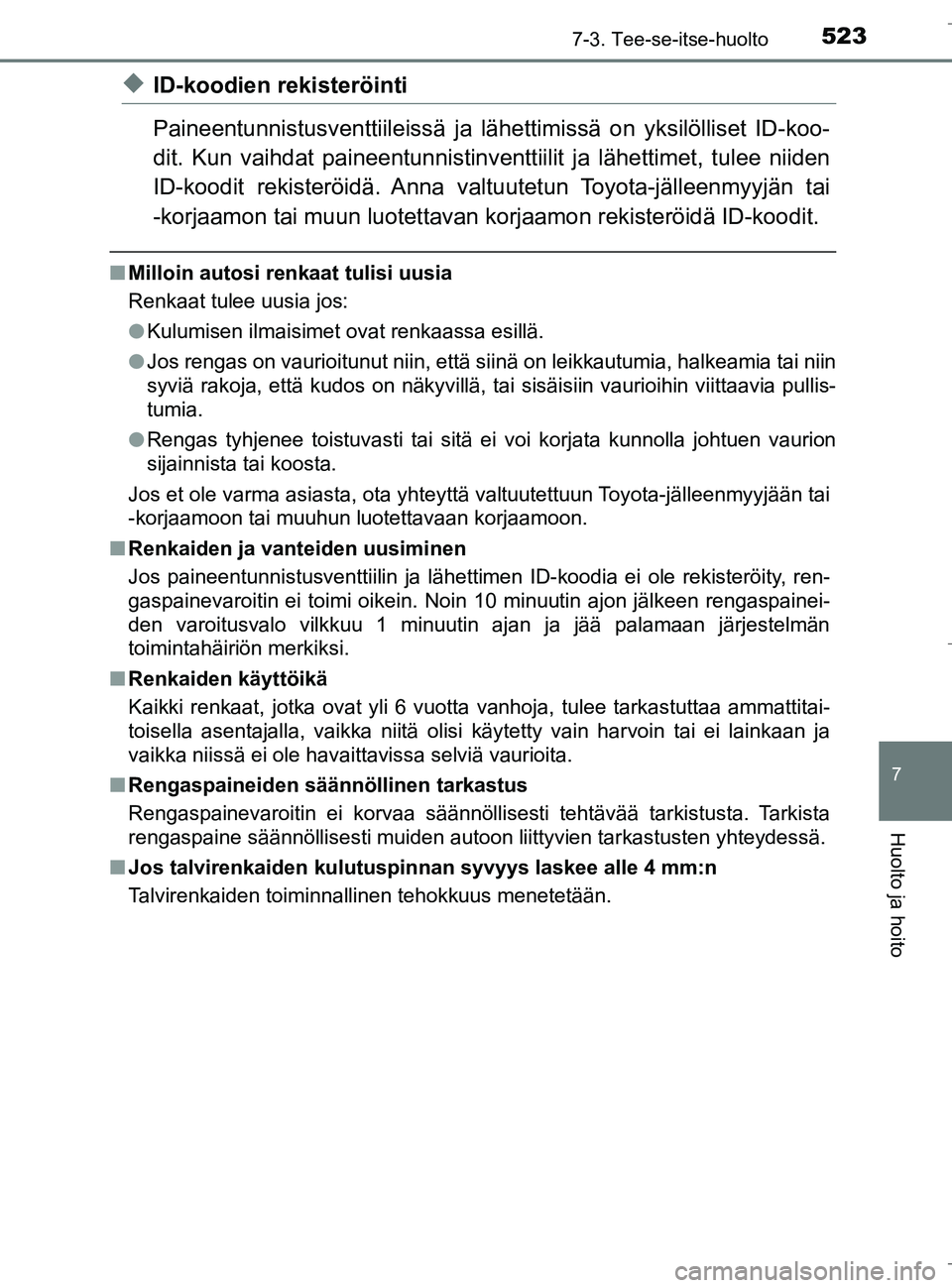

uID-koodien rekisteröinti
Paineentunnistusventtiileissä ja lähettimissä on yksilölliset ID-koo-
dit. Kun vaihdat pa ineentunnistinventti ilit ja lähettimet, tulee niiden
ID-koodit rekisteröidä. Anna valt uutetun Toyota-jälleenmyyjän tai
-korjaamon tai muun luotettavan korjaamon rekisteröidä ID-koodit.
n Milloin autosi renkaat tulisi uusia
Renkaat tulee uusia jos:
lKulumisen ilmaisimet ovat renkaassa esillä.
l Jos rengas on vaurioitunut niin, että siinä on leikkautumia, halkeamia tai niin
syviä rakoja, että kudos on näkyvillä, tai sisäisiin vaurioihin viittaavia pullis-
tumia.
l Rengas tyhjenee toistuvasti tai sitä ei voi korjata kunnolla johtuen vaurion
sijainnista tai koosta.
Jos et ole varma asiasta, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun luotettavaan korjaamoon.
n Renkaiden ja vanteiden uusiminen
Jos paineentunnistusventtiilin ja lähettimen ID-koodia ei ole rekisteröity, ren-
gaspainevaroitin ei toimi oikein. Noin 10 minuutin ajon jälkeen rengaspainei-
den varoitusvalo vilkkuu 1 minuutin ajan ja jää palamaan järjestelmän
toimintahäiriön merkiksi.
n Renkaiden käyttöikä
Kaikki renkaat, jotka ovat yli 6 vuotta vanhoja, tulee tarkastuttaa amma\
ttitai-
toisella asentajalla, vaikka niitä olisi käytetty vain harvoin tai ei lainkaan ja
vaikka niissä ei ole havaittavissa selviä vaurioita.
n Rengaspaineiden säännöllinen tarkastus
Rengaspainevaroitin ei korvaa säännöllisesti tehtävää tarkistusta. Tarkista
rengaspaine säännöllisesti muiden autoon liittyvien tarkastusten yhteydessä.
n Jos talvirenkaiden kulutuspinnan syvyys laskee alle 4 mm:n
Talvirenkaiden toiminnallinen tehokkuus menetetään.
OM10538FI.book Page 523 Monday, January 23, 2017 11:23 AM

5247-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FIn

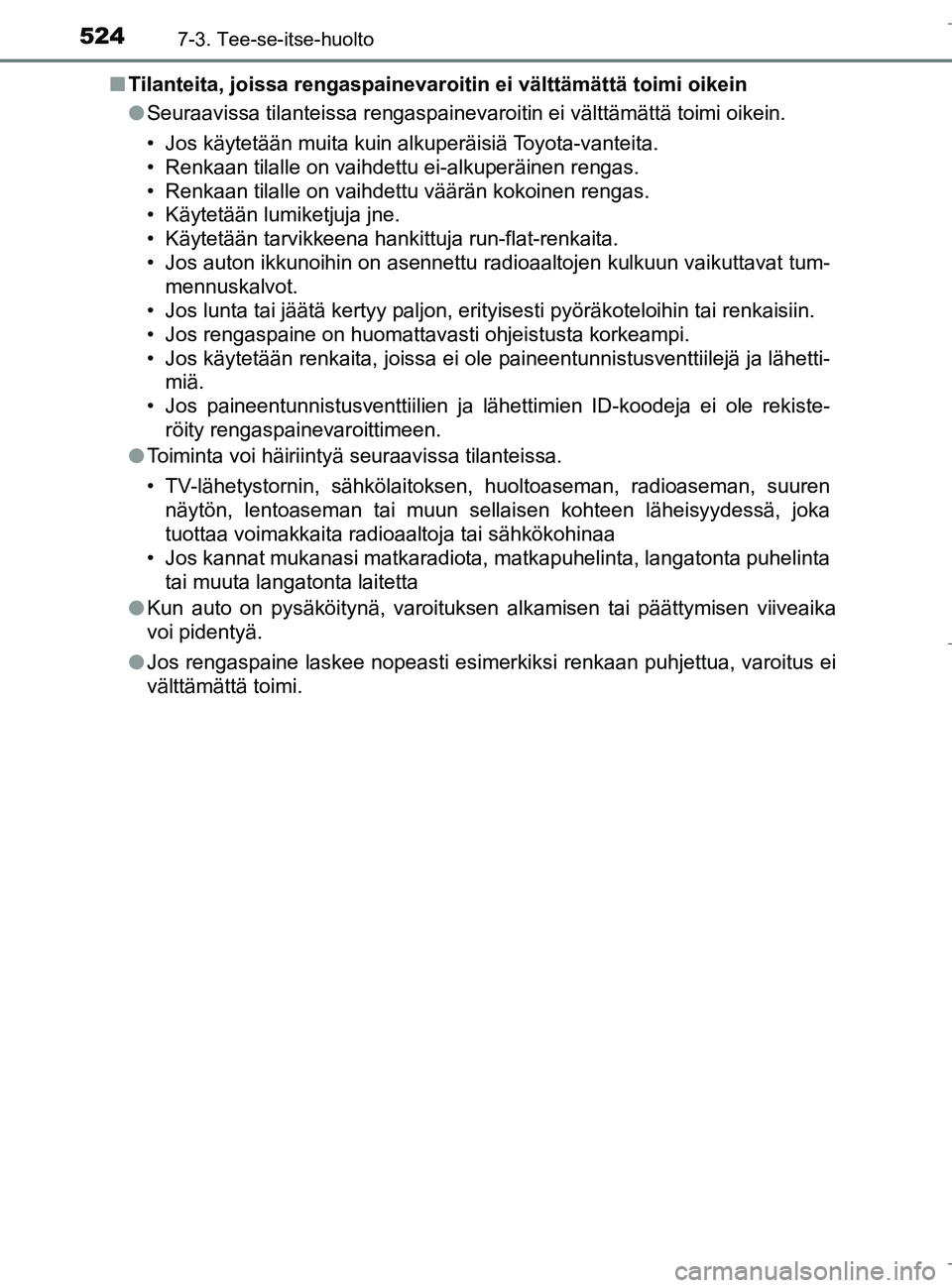

Tilanteita, joissa rengaspainevaroitin ei välttämättä toimi oikein
lSeuraavissa tilanteissa rengaspainevaroitin ei välttämättä toimi oikein.
• Jos käytetään muita kuin alkuperäisiä Toyota-vanteita.
• Renkaan tilalle on vaihdettu ei-alkuperäinen rengas.
• Renkaan tilalle on vaihdettu väärän kokoinen rengas.
• Käytetään lumiketjuja jne.
• Käytetään tarvikkeena hankittuja run-flat-renkaita.
• Jos auton ikkunoihin on asennettu radioaaltojen kulkuun vaikuttavat tum-
mennuskalvot.
• Jos lunta tai jäätä kertyy paljon, erit yisesti pyöräkoteloihin tai renkaisiin.
• Jos rengaspaine on huomattavasti ohjeistusta korkeampi.
• Jos käytetään renkaita, joissa ei ole paineentunnistusventtiilejä ja lähetti- miä.
• Jos paineentunnistusventtiilien ja lähettimien ID-koodeja ei ole rekiste-
röity rengaspainevaroittimeen.
l Toiminta voi häiriintyä seuraavissa tilanteissa.
• TV-lähetystornin, sähkölaitoksen, huoltoaseman, radioaseman, suuren
näytön, lentoaseman tai muun sellaisen kohteen läheisyydessä, joka
tuottaa voimakkaita radioaaltoja tai sähkökohinaa
• Jos kannat mukanasi matkaradiota, matkapuhelinta, langatonta puhelinta tai muuta langatonta laitetta
l Kun auto on pysäköitynä, varoituksen alkamisen tai päättymisen viiveaika
voi pidentyä.
l Jos rengaspaine laskee nopeasti esimerkiksi renkaan puhjettua, varoitus ei
välttämättä toimi.
OM10538FI.book Page 524 Monday, January 23, 2017 11:23 AM

5257-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI
7
Huolto ja hoito

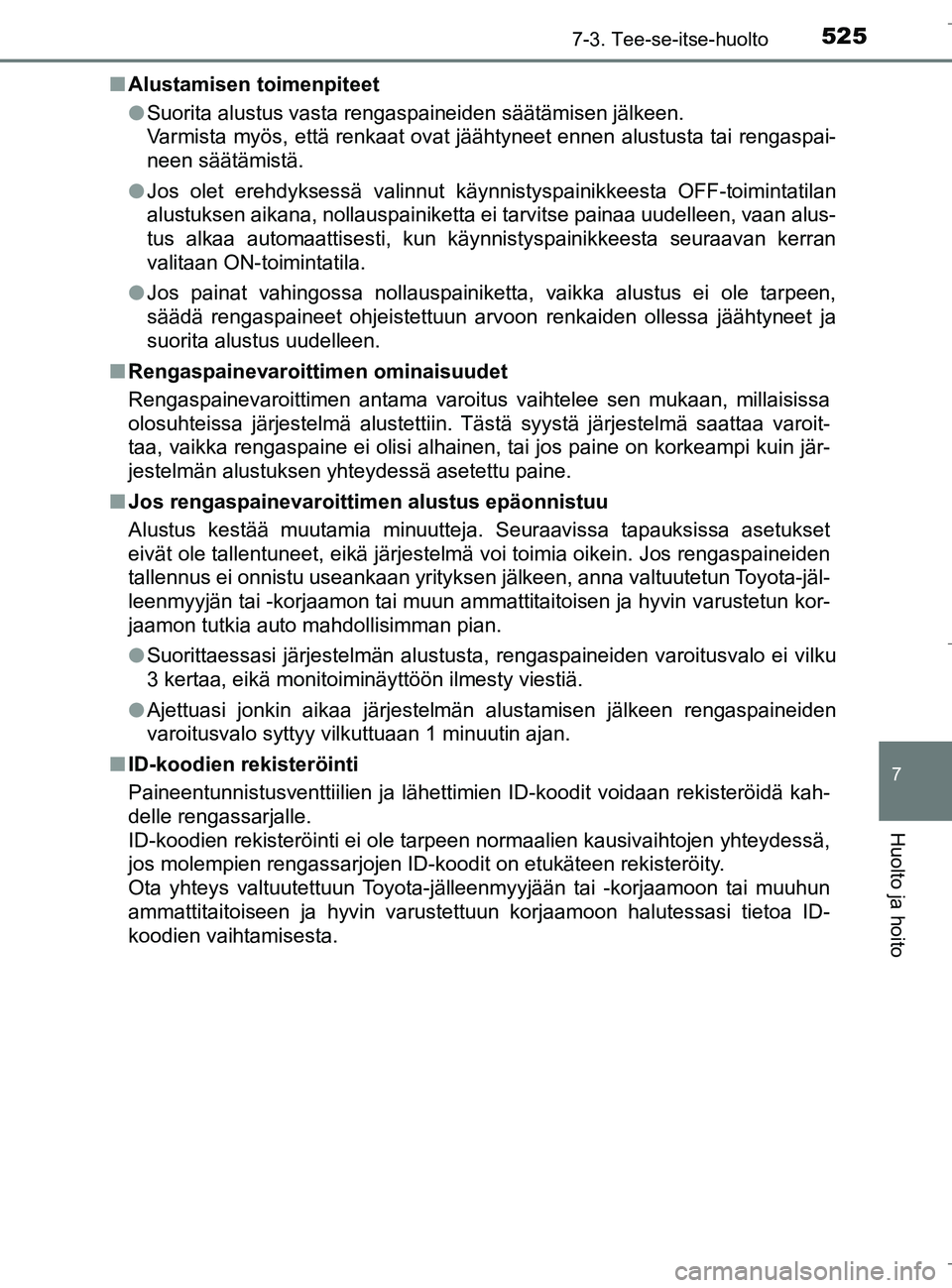

nAlustamisen toimenpiteet
lSuorita alustus vasta rengaspaineiden säätämisen jälkeen.
Varmista myös, että renkaat ovat jäähtyneet ennen alustusta tai rengaspai-
neen säätämistä.
l Jos olet erehdyksessä valinnut käynnistyspainikkeesta OFF-toimintatilan
alustuksen aikana, nollauspainiketta ei tarvitse painaa uudelleen, vaan alus-
tus alkaa automaattisesti, kun käynnistyspainikkeesta seuraavan kerran
valitaan ON-toimintatila.
l Jos painat vahingossa nollauspainiketta, vaikka alustus ei ole tarpeen,
säädä rengaspaineet ohjeistettuun arvoon renkaiden ollessa jäähtyneet ja
suorita alustus uudelleen.
n Rengaspainevaroittimen ominaisuudet
Rengaspainevaroittimen antama varoitus vaihtelee sen mukaan, millaisissa\
olosuhteissa järjestelmä alustettiin. Tästä syystä järjestelmä saattaa varoit-
taa, vaikka rengaspaine ei olisi alhainen, tai jos paine on korkeampi kuin jär-
jestelmän alustuksen yhteydessä asetettu paine.
n Jos rengaspainevaroittimen alustus epäonnistuu
Alustus kestää muutamia minuutteja. Seuraavissa tapauksissa asetukset
eivät ole tallentuneet, eikä järjestelmä voi toimia oikein. Jos rengaspaineiden
tallennus ei onnistu useankaan yrityksen jälkeen, anna valtuutetun Toyota-jäl-
leenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun kor-
jaamon tutkia auto mahdollisimman pian.
lSuorittaessasi järjestelmän alustusta, rengaspaineiden varoitusvalo ei vilku
3 kertaa, eikä monitoiminäyttöön ilmesty viestiä.
l Ajettuasi jonkin aikaa järjestelmän alustamisen jälkeen rengaspaineiden
varoitusvalo syttyy vilkuttuaan 1 minuutin ajan.
n ID-koodien rekisteröinti
Paineentunnistusventtiilien ja lähettimien ID-koodit voidaan rekisteröidä kah-
delle rengassarjalle.
ID-koodien rekisteröinti ei ole tarpeen normaalien kausivaihtojen yht\
eydessä,
jos molempien rengassarjojen ID-koodit on etukäteen rekisteröity.
Ota yhteys valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon halutessasi tietoa ID-
koodien vaihtamisesta.
OM10538FI.book Page 525 Monday, January 23, 2017 11:23 AM

5267-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI

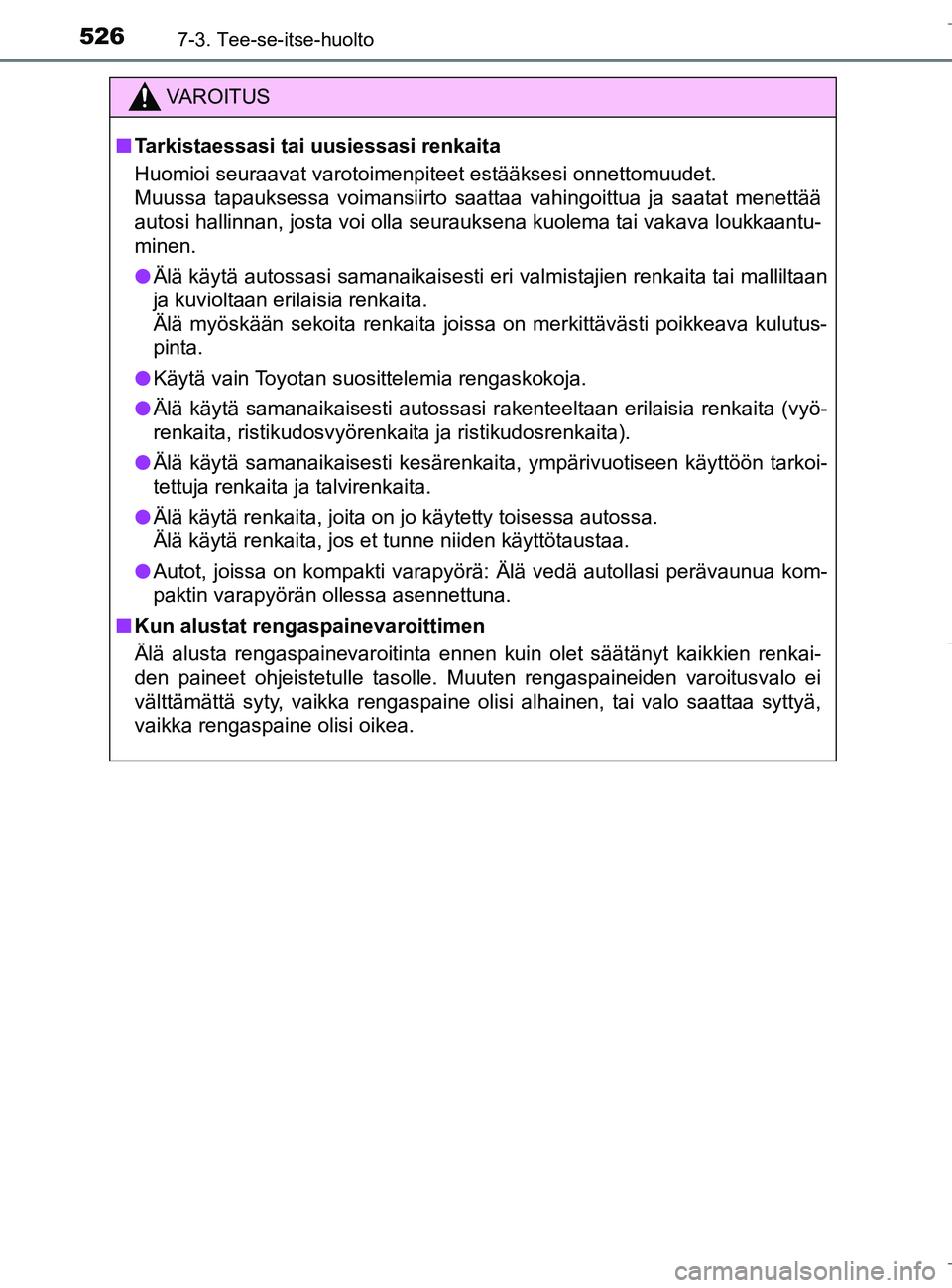

VAROITUS
nTarkistaessasi tai uusiessasi renkaita
Huomioi seuraavat varotoimenpiteet estääksesi onnettomuudet.
Muussa tapauksessa voimansiirto saattaa vahingoittua ja saatat menettää
autosi hallinnan, josta voi olla seurauksena kuolema tai vakava loukkaantu-
minen.
l Älä käytä autossasi samanaikaisesti er i valmistajien renkaita tai malliltaan
ja kuvioltaan erilaisia renkaita.
Älä myöskään sekoita renkaita joissa on merkittävästi poikkeava kulutus-
pinta.
l Käytä vain Toyotan suosittelemia rengaskokoja.
l Älä käytä samanaikaisesti autossasi rakenteeltaan erilaisia renkaita (vyö-
renkaita, ristikudosvyörenkaita ja ristikudosrenkaita).
l Älä käytä samanaikaisesti kesärenkaita, ympärivuotiseen käyttöön tarkoi-
tettuja renkaita ja talvirenkaita.
l Älä käytä renkaita, joita on jo käytetty toisessa autossa.
Älä käytä renkaita, jos et tunne niiden käyttötaustaa.
l Autot, joissa on kompakti varapyörä: Älä vedä autollasi perävaunua kom-
paktin varapyörän ollessa asennettuna.
n Kun alustat rengaspainevaroittimen
Älä alusta rengaspainevaroitinta ennen kuin olet säätänyt kaikkien renkai-
den paineet ohjeistetulle tasolle. Muuten rengaspaineiden varoitusvalo ei
välttämättä syty, vaikka rengaspaine olisi alhainen, tai valo saattaa syttyä,
vaikka rengaspaine olisi oikea.
OM10538FI.book Page 526 Monday, January 23, 2017 11:23 AM

5277-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI
7
Huolto ja hoito

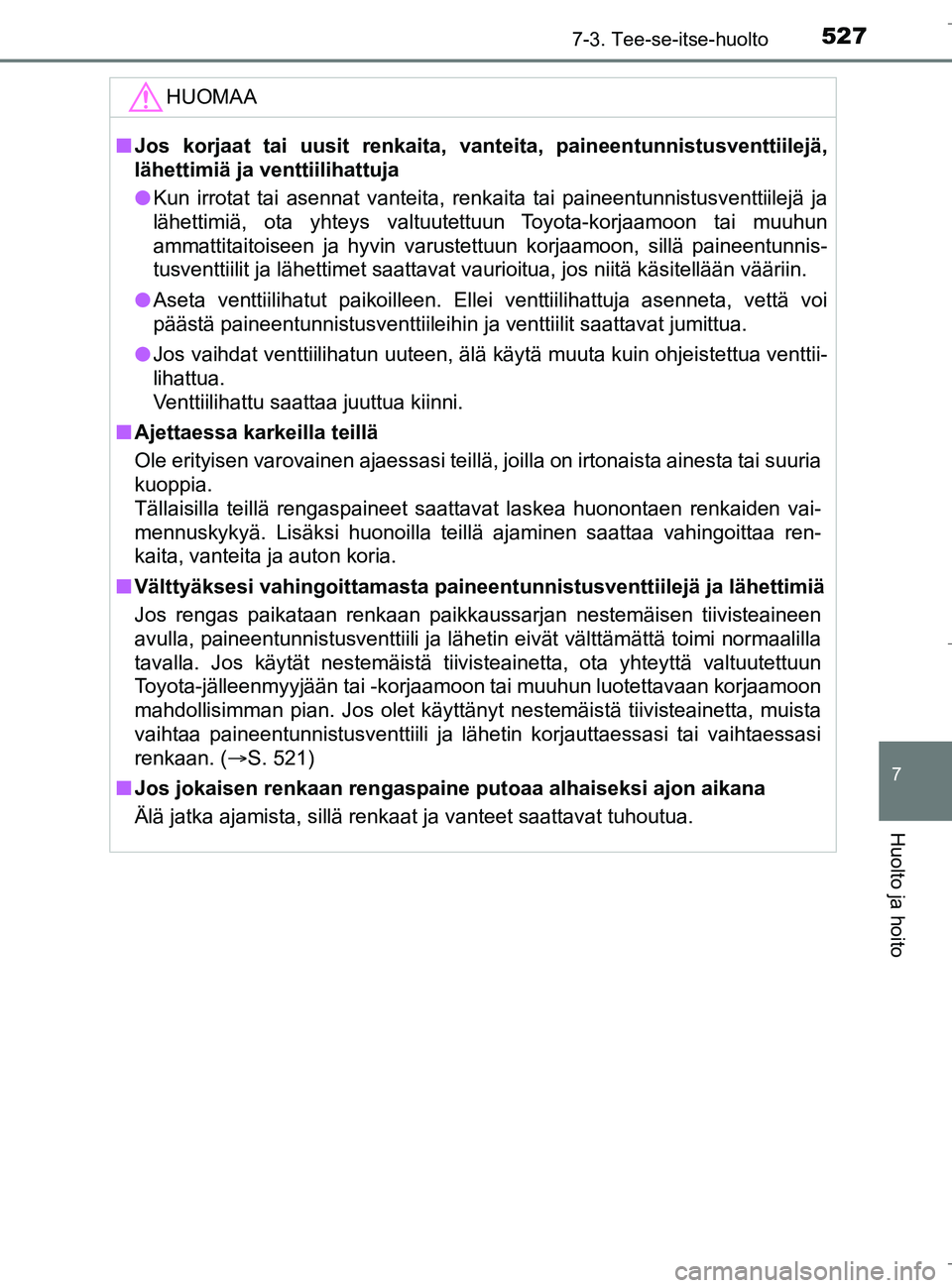

HUOMAA
nJos korjaat tai uusit renkaita, van teita, paineentunnistusventtiilejä,
lähettimiä ja venttiilihattuja
l Kun irrotat tai asennat vanteita, renkaita tai paineentunnistusventtiile\
jä ja
lähettimiä, ota yhteys valtuutettuun Toyota-korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon, sillä paineentunnis-
tusventtiilit ja lähettimet saattavat vaurioitua, jos niitä käsitellään vääriin.
l Aseta venttiilihatut paikoilleen. Ellei venttiilihattuja asenneta, vettä voi
päästä paineentunnistusventtiileihin ja venttiilit saattavat ju\
mittua.
l Jos vaihdat venttiilihatun uuteen, älä käytä muuta kuin ohjeistettua venttii-
lihattua.
Venttiilihattu saattaa juuttua kiinni.
n Ajettaessa karkeilla teillä
Ole erityisen varovainen ajaessasi teillä, joilla on irtonaista ainesta tai suuria
kuoppia.
Tällaisilla teillä rengaspaineet saattavat laskea huonontaen renkaiden vai-
mennuskykyä. Lisäksi huonoilla teillä ajaminen saattaa vahingoittaa ren-
kaita, vanteita ja auton koria.
n Välttyäksesi vahingoittamasta paineentunnistusventtiilejä ja lähettimiä
Jos rengas paikataan renkaan paikkaussarjan nestemäisen tiivisteaineen
avulla, paineentunnistusventtiili ja lähetin eivät välttämättä toimi normaalilla
tavalla. Jos käytät nestemäistä tiivisteainetta, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon tai muuhun luotettavaan korjaamoon
mahdollisimman pian. Jos olet käyttänyt nestemäistä tiivisteainetta, muista
vaihtaa paineentunnistusventtiili ja lähetin korjauttaessasi tai vaihtaessasi
renkaan. ( S. 521)
n Jos jokaisen renkaan rengaspaine putoaa alhaiseksi ajon aikana
Älä jatka ajamista, sillä renkaat ja vanteet saattavat tuhoutua.
OM10538FI.book Page 527 Monday, January 23, 2017 11:23 AM

5287-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI

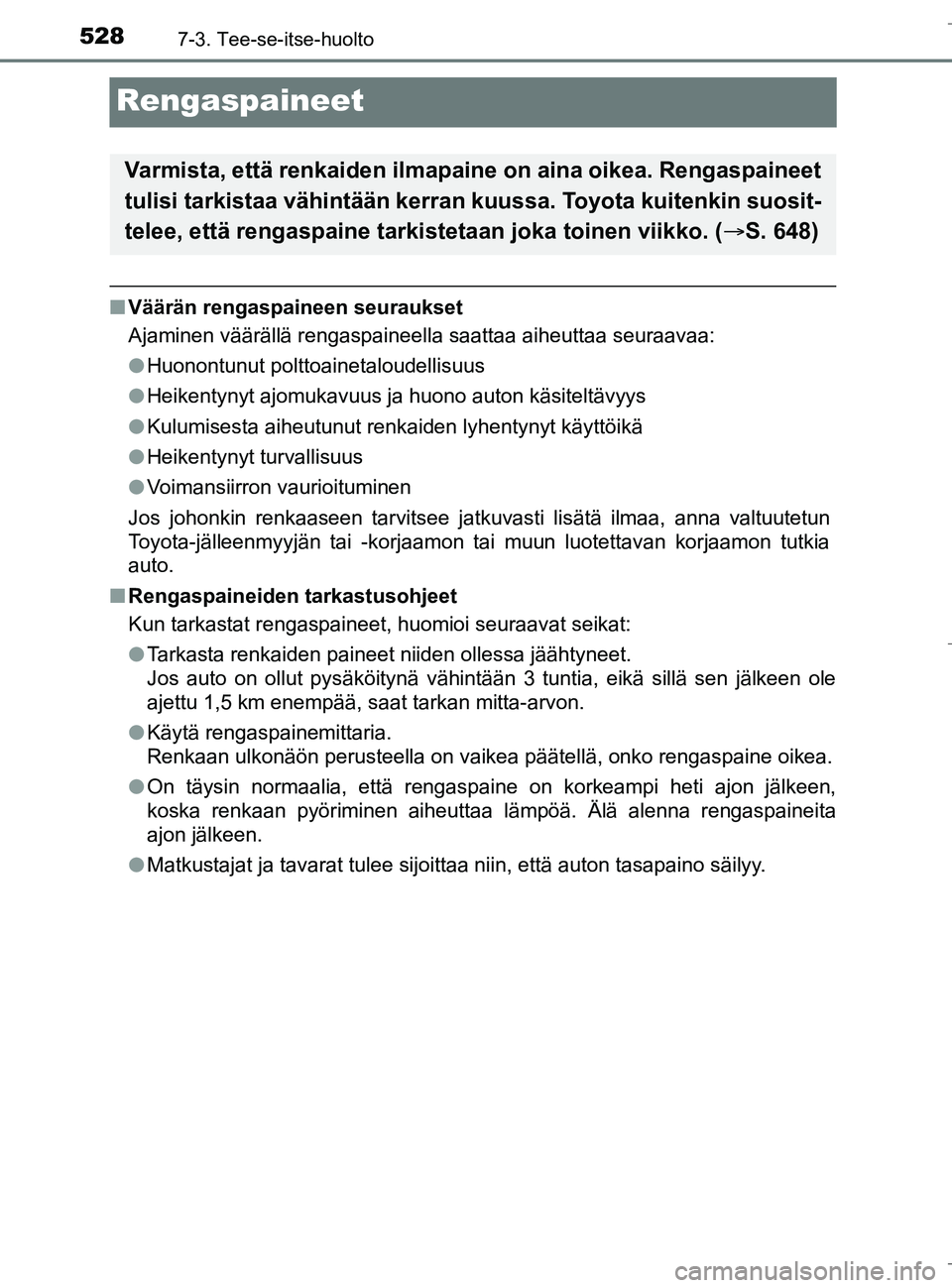

Rengaspaineet
nVäärän rengaspaineen seuraukset
Ajaminen väärällä rengaspaineella saattaa aiheuttaa seuraavaa:
lHuonontunut polttoainetaloudellisuus
l Heikentynyt ajomukavuus ja huono auton käsiteltävyys
l Kulumisesta aiheutunut renkaiden lyhentynyt käyttöikä
l Heikentynyt turvallisuus
l Voimansiirron vaurioituminen
Jos johonkin renkaaseen tarvitsee jatkuvasti lisätä ilmaa, anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan korjaamon tutkia
auto.
n Rengaspaineiden tarkastusohjeet
Kun tarkastat rengaspaineet, huomioi seuraavat seikat:
lTarkasta renkaiden paineet niiden ollessa jäähtyneet.
Jos auto on ollut pysäköitynä vähintään 3 tuntia, eikä sillä sen jälkeen ole
ajettu 1,5 km enempää, saat tarkan mitta-arvon.
l Käytä rengaspainemittaria.
Renkaan ulkonäön perusteella on vaikea päätellä, onko rengaspaine oikea.
l On täysin normaalia, että rengaspaine on korkeampi heti ajon jälkeen,
koska renkaan pyöriminen aiheuttaa lämpöä. Älä alenna rengaspaineita
ajon jälkeen.
l Matkustajat ja tavarat tulee sijoittaa niin, että auton tasapaino säilyy.
Varmista, että renkaiden ilmapaine on aina oikea. Rengaspaineet
tulisi tarkistaa vähintään kerran kuussa. Toyota kuitenkin suosit-
telee, että rengaspaine tarkis tetaan joka toinen viikko. (S. 648)
OM10538FI.book Page 528 Monday, January 23, 2017 11:23 AM

5297-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI
7
Huolto ja hoito

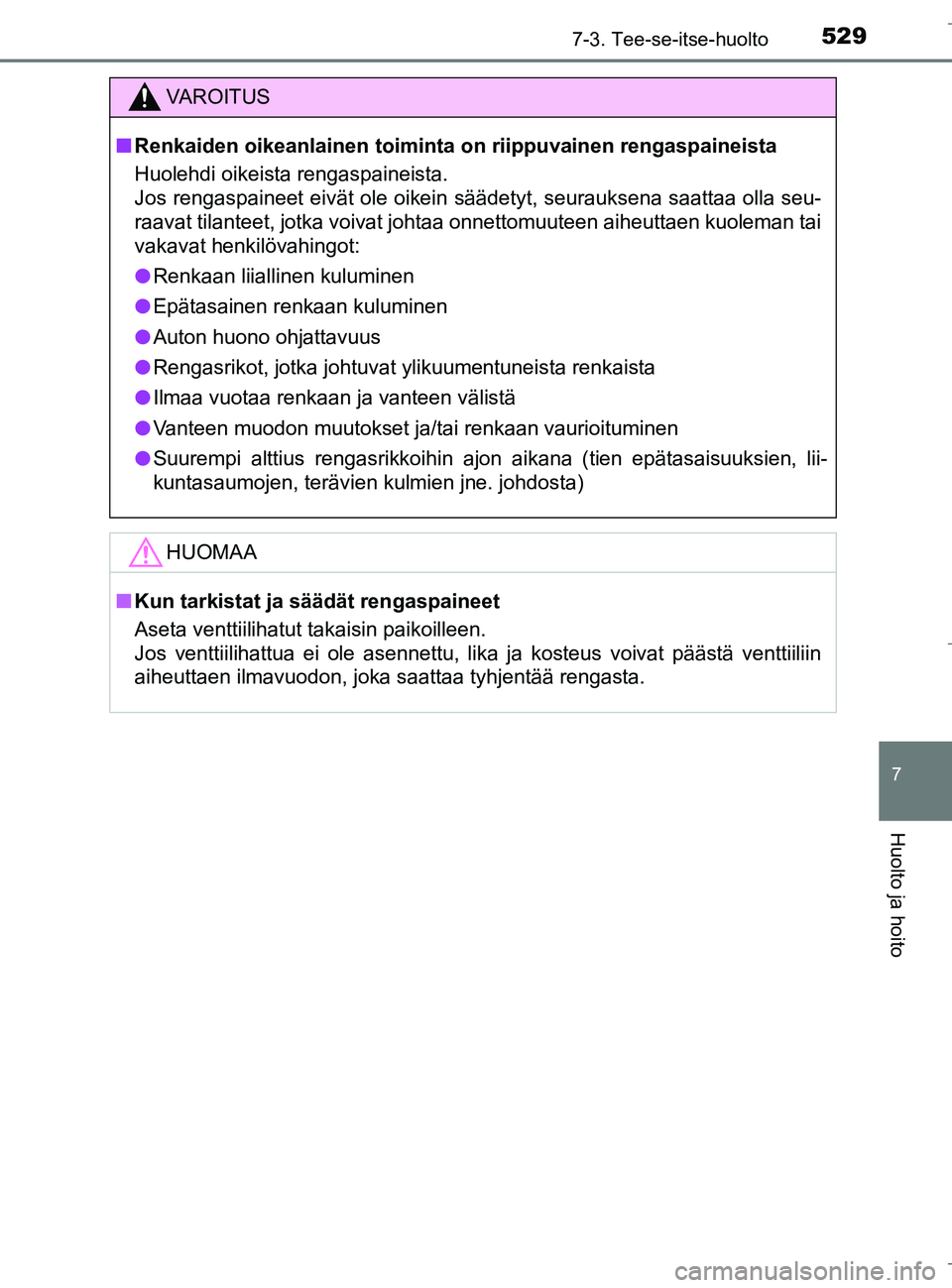

VAROITUS
nRenkaiden oikeanlainen toiminta on riippuvainen rengaspaineista
Huolehdi oikeista rengaspaineista.
Jos rengaspaineet eivät ole oikein säädetyt, seurauksena saattaa olla seu-
raavat tilanteet, jotka voivat johtaa onnettomuuteen aiheuttaen kuoleman tai
vakavat henkilövahingot:
l Renkaan liiallinen kuluminen
l Epätasainen renkaan kuluminen
l Auton huono ohjattavuus
l Rengasrikot, jotka johtuvat ylikuumentuneista renkaista
l Ilmaa vuotaa renkaan ja vanteen välistä
l Vanteen muodon muutokset ja/tai renkaan vaurioituminen
l Suurempi alttius rengasrikkoihin ajon aikana (tien epätasaisuuksien, lii-
kuntasaumojen, terävien kulmien jne. johdosta)
HUOMAA
nKun tarkistat ja säädät rengaspaineet
Aseta venttiilihatut takaisin paikoilleen.
Jos venttiilihattua ei ole asennettu, lika ja kosteus voivat päästä\
venttiiliin
aiheuttaen ilmavuodon, joka saattaa tyhjentää rengasta.
OM10538FI.book Page 529 Monday, January 23, 2017 11:23 AM

5307-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI

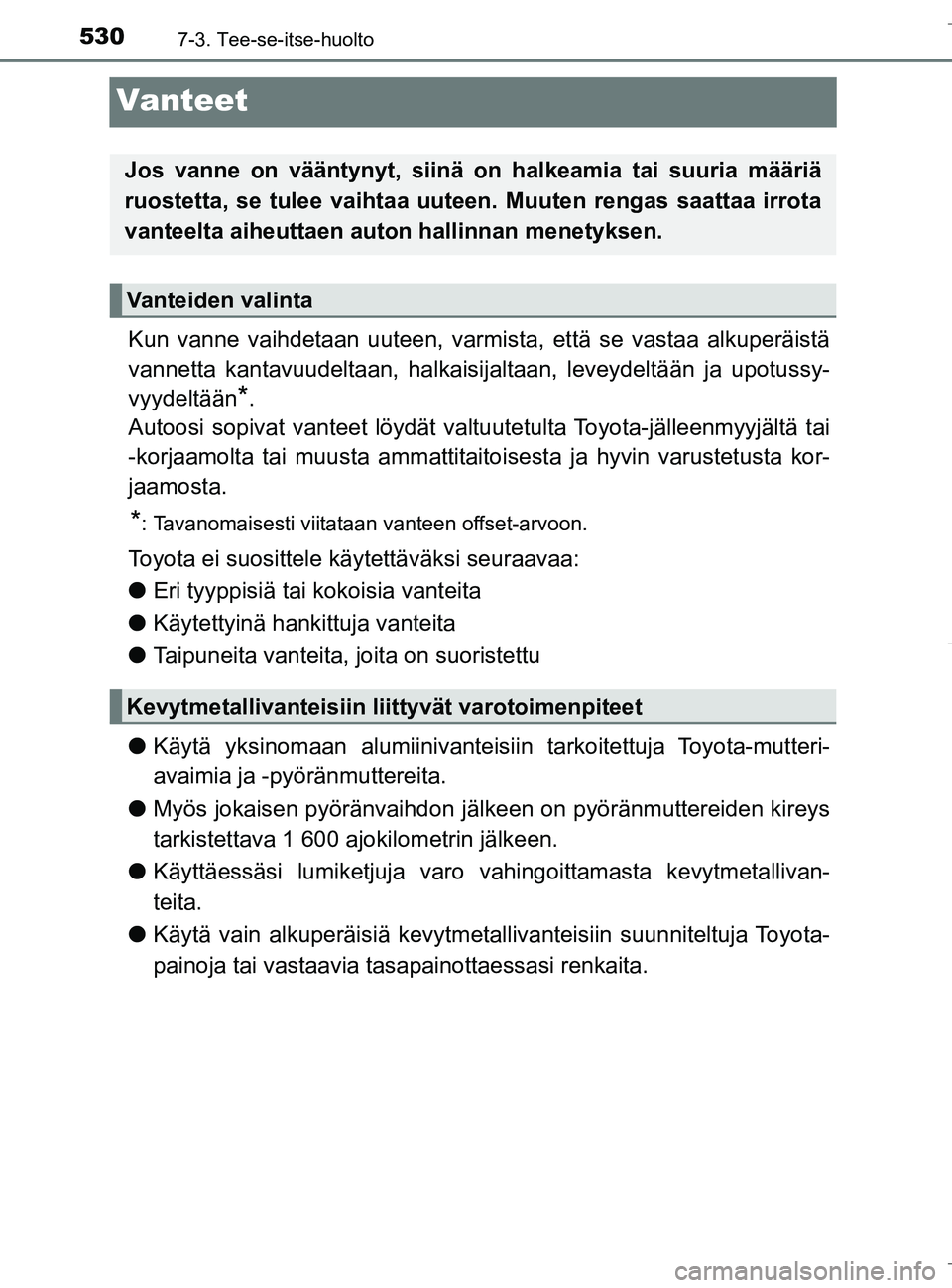

Vanteet
Kun vanne vaihdetaan uuteen, varmista, että se vastaa alkuperäistä
vannetta kantavuudeltaan, halkaisijaltaan, leveydeltään ja upotussy-
vyydeltään
*.
Autoosi sopivat vanteet löydät valtuutetulta Toyota-jälleenmyyjältä tai
-korjaamolta tai muusta ammattitaito isesta ja hyvin varustetusta kor-
jaamosta.
*: Tavanomaisesti viitataan vanteen offset-arvoon.
Toyota ei suosittele käytettäväksi seuraavaa:
l Eri tyyppisiä tai kokoisia vanteita
l Käytettyinä hankittuja vanteita
l Taipuneita vanteita, joita on suoristettu
l Käytä yksinomaan alumiinivanteisiin tarkoitettuja Toyota-mutteri-
avaimia ja -pyöränmuttereita.
l Myös jokaisen pyöränvaihdon jälkeen on pyöränmuttereiden kireys
tarkistettava 1 600 ajokilometrin jälkeen.
l Käyttäessäsi lumiketjuja varo vahingoittamasta kevytmetallivan-
teita.
l Käytä vain alkuperäisiä kevytmetallivanteisiin suunniteltuja\
Toyota-
painoja tai vastaavia tasapainottaessasi renkaita.
Jos vanne on vääntynyt, siinä on halkeamia tai suuria määriä
ruostetta, se tulee vaihtaa uut een. Muuten rengas saattaa irrota
vanteelta aiheuttaen au ton hallinnan menetyksen.
Vanteiden valinta
Kevytmetallivanteisiin liittyvät varotoimenpiteet
OM10538FI.book Page 530 Monday, January 23, 2017 11:23 AM
