TOYOTA C_HR HYBRID 2017 Omistajan Käsikirja (in Finnish)

5417-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI
7
Huolto ja hoito
Tarkista, onko sulake palanut.Ehjä sulake
Palanut sulake
Muut kuin tyyppi E:
Vaihda palaneen sulakkeen tilalle uusi sulake, joka on ampeeriluvultaan
sopiva. Sulakkeiden ampeeriarvot löytyvät sulakerasian kannesta.
Tyyppi E:
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muu-
hun luotettavaan korjaamoon.
4
1
2
Ty y p p i ATy y p p i B
Ty p p i CTy y p p i D
Ty y p p i E
OM10538FI.book Page 541 Monday, January 23, 2017 11:23 AM

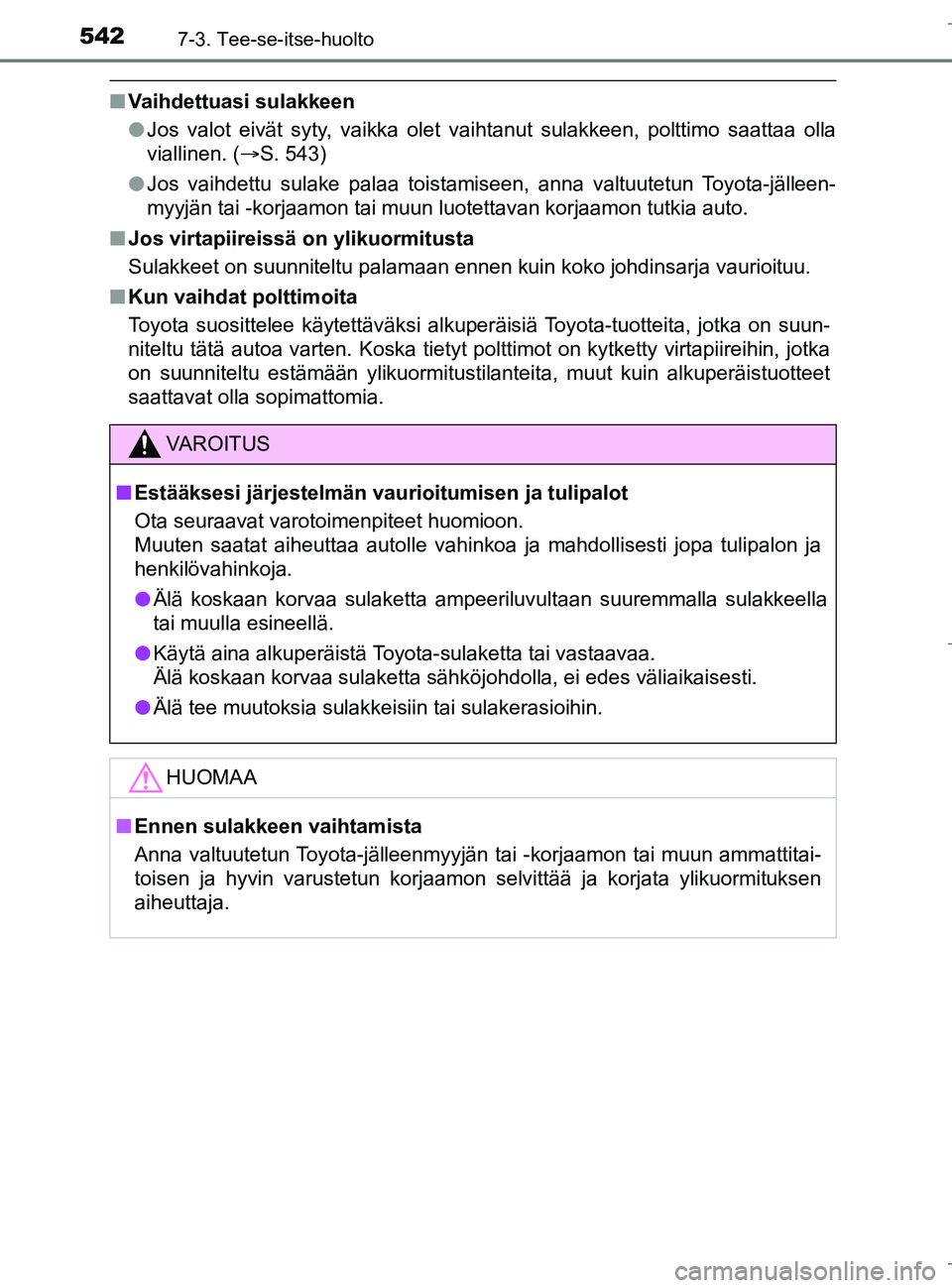

5427-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI
nVaihdettuasi sulakkeen
lJos valot eivät syty, vaikka olet vaihtanut sulakkeen, polttimo saattaa olla
viallinen. ( S. 543)
l Jos vaihdettu sulake palaa toistamiseen, anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun luotettavan korjaamon tutkia auto.
n Jos virtapiireissä on ylikuormitusta
Sulakkeet on suunniteltu palamaan ennen kuin koko johdinsarja vaurioituu\
.
n Kun vaihdat polttimoita
Toyota suosittelee käytettäväksi alkuperäisiä Toyota-tuotteita, jotka on suun-
niteltu tätä autoa varten. Koska tietyt polttimot on kytketty virtapiireihin, jotka
on suunniteltu estämään ylikuormitustilanteita, muut kuin alkuperäistuotteet
saattavat olla sopimattomia.
VAROITUS
nEstääksesi järjestelmän vaurioitumisen ja tulipalot
Ota seuraavat varotoimenpiteet huomioon.
Muuten saatat aiheuttaa autolle vahinkoa ja mahdollisesti jopa tulipalon ja
henkilövahinkoja.
l Älä koskaan korvaa sulaketta ampeeriluvultaan suuremmalla sulakkee\
lla
tai muulla esineellä.
l Käytä aina alkuperäistä Toyota-sulaketta tai vastaavaa.
Älä koskaan korvaa sulaketta sähköjohdolla, ei edes välia\
ikaisesti.
l Älä tee muutoksia sulakkeisiin tai sulakerasioihin.
HUOMAA
nEnnen sulakkeen vaihtamista
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitai-
toisen ja hyvin varustetun korjaamon selvittää ja korjata ylikuormituksen
aiheuttaja.
OM10538FI.book Page 542 Monday, January 23, 2017 11:23 AM

5437-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI
7
Huolto ja hoito
Polttimot
Tarkista vaihdettavan polttimon tehoarvo. (S. 650)
nEdessä
Seuraavat polttimot voit vaihtaa itse. Vaihtamisen vaikeusaste
riippuu polttimoista. Koska on vaara, että osat voivat vaurioitua,
suosittelemme, että vaihto suorit etaan valtuutetulla Toyota-jäl-
leenmyyjällä tai -korjaamolla tai muussa ammattitaitoisessa ja
hyvin varustetussa korjaamossa.
Ennen polttimon vaihtoa
Polttimoiden sijainnit
Ajovalot (halogeenipolttimot)
Etusumuvalot (joissakin pol ttimotyyppisissä malleissa)
Etusuuntavalot ( polttimotyyppinen)
Sivusuuntavalot1
2
3
4
OM10538FI.book Page 543 Monday, January 23, 2017 11:23 AM

5447-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FIn
Ta k a n a
Takasuuntavalot (polttimotyyppinen)
Peruutusvalot (polttimotyyppinen)
Rekisterikilven valot
Takasumuvalo1
2
3
4
OM10538FI.book Page 544 Monday, January 23, 2017 11:23 AM

5457-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI
7
Huolto ja hoito
nAjovalot (halogeenipolttimot)Käännä polttimon kantaa
vastapäivään.
Irrota liitin samalla painaen
lukituksen vapautuspaini-
ketta.
Vaihda polttimo ja asenna
polttimon kanta.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi, ettei se
ole löysällä, käännä ajovalot
päälle ja varmistu, ettei valoa
näy asennuskohdassa.
Polttimoiden vaihto
1
2
3
4
OM10538FI.book Page 545 Monday, January 23, 2017 11:23 AM

5467-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FIn
Etusumuvalot (joissakin polttimotyyppisissä malleissa)
Irrota ruuvi ja kiinnike ja irrota
sisälokasuoja osittain.
Irrota liitin samalla painaen
lukituksen vapautuspaini-
ketta.
Käännä polttimon liitintä vas-
tapäivään ja poista se.
1
2
3
OM10538FI.book Page 546 Monday, January 23, 2017 11:23 AM

5477-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI
7
Huolto ja hoito
Vaihda uusi polttimo.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen. Käännä myötä-
päivään ja varmistu polttimon
kannan kiinnittymisestä.
Asenna liitin.
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi, ettei se
ole löysällä. Käännä etusumu-
valo päälle ja varmistu, ettei
valoa näy asennuskohdassa.
Asenna sisälokasuoja takai-
sin paikoilleen ja kiinnitä
ruuvi ja pidike.
Varmistu, että sisälokasuoja
tulee kiinnitetyksi puskurin sisä-
pintaan.
4
5
6
OM10538FI.book Page 547 Monday, January 23, 2017 11:23 AM

5487-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FIn
Etusuuntavalot (
polttimotyyppinen)
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut va iheet päinvastaisessa järjestyk-
sessä.
1
2
3
OM10538FI.book Page 548 Monday, January 23, 2017 11:23 AM

5497-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI
7
Huolto ja hoito
nTakasuuntavalot (polttimotyyppinen)Avaa takaluukku ja irrota
suojus.
Suojaa ruuvitaltan terä teipillä,
jotta auto ei vaurioituisi.
Irrota 2 ruuvia ja vedä
umpiota auton takaosaa kohti
sen irrottamiseksi.
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun kiinnität polttimon, suorita vaiheet ja päinvastaisessa
järjestyksessä kuin sitä irrottaessasi.
1
2
3
4
534
OM10538FI.book Page 549 Monday, January 23, 2017 11:23 AM

5507-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI
Asenna umpio.
Kohdista valaisimessa olevat
ohjaimet ( ) ja tapit ( ) asen-
nusaukossa oleviin vastakappa-
leisiin, kun kiinnität valaisinta.
Kiinnitä kaksi ruuvia.
Aseta suojus takaisin paikoil-
leen.
6
12
7
8
