TOYOTA C_HR HYBRID 2017 Omistajan Käsikirja (in Finnish)

5517-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI
7
Huolto ja hoito
nPeruutusvalot (polttimotyyppinen)Avaa takaluukku ja irrota
suojus.
Suojaa ruuvitaltan terä teipillä,
jotta auto ei vaurioituisi.
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut va iheet päinvastaisessa järjestyk-
sessä.
1
2
3
4
OM10538FI.book Page 551 Monday, January 23, 2017 11:23 AM

5527-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FIn
Rekisterikilven valot
Avaa takaluukku ja irrota
suojus.
Suojaa ruuvitaltan terä teipillä,
jotta auto ei vaurioituisi.
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut va iheet päinvastaisessa järjestyk-
sessä.
1
2
3
4
OM10538FI.book Page 552 Monday, January 23, 2017 11:23 AM

5537-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI
7
Huolto ja hoito
nTakasumuvaloKäännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut va iheet päinvastaisessa järjestyk-
sessä.
1
2
3
OM10538FI.book Page 553 Monday, January 23, 2017 11:23 AM

5547-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FIn
Sivusuuntavalot
Käytä tasapäistä ruuvitalttaa
ja vapauta ulkopuolisen taus-
tapeilin suojuksen kynsi.
Suojaa ruuvitaltan terä teipillä,
jotta auto ei vaurioituisi.
Vapauta suojuksen kynnet
koko suojuksen kehän
osalta.
Vapauta kynsi suojuksen ala-
osasta ja poista sitten suojus.
1
Kynnet
2
3
OM10538FI.book Page 554 Monday, January 23, 2017 11:23 AM

5557-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI
7
Huolto ja hoito
Käytä tasapäistä ruuvitalttaa
ja poista linssi ulospäin.
Irrota liitin sivusuuntavalon
kehyksestä.
Irrota polttimo.
Vaihda polttimo ja kiinnitä lii-
tin sivusuuntavalon kehyk-
seen.
Kohdista liittimen urat sivusuun-
tavalon kehyksen kanssa.
4
5
6
7
OM10538FI.book Page 555 Monday, January 23, 2017 11:23 AM

5567-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI
Asenna linssi.Kohdista linssin kynsi.
Kiinnitä linssi.
Järjestä johdot linssin taakse.
Kohdista suojuksen kynsi.
Kiinnitä suojuksen alaosassa
oleva kynsi.
8
1
2
9
10
OM10538FI.book Page 556 Monday, January 23, 2017 11:23 AM

5577-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI
7
Huolto ja hoito
Kiinnitä suojuksen kynnet ko-
ko suojuksen kehän osalta.
Lopuksi varmista, että ulkopuoli-
nen kynsi on kunnolla kiinnitty-
nyt.
n
Seuraavien polttimoiden vaihtaminen
Jos alla luetelluista polttimoista jokin on palanut, anna valtuutetun
Toyota-jälleenmyyjän tai -korjaam on tai muun ammattitaitoisen ja
hyvin varustetun korjaamon vaihtaa se.
l Ajovalot (LED-valoill a varustetut autot)
l Etuseisontavalot/päiväajovalot
l Etusuuntavalot (LED-valoilla varustetut mallit)
l Etusumuvalot (LED-valoi lla varustetut mallit)
l Jarru-/takavalot
l Takasuuntavalot (LED-val oilla varustetut mallit)
l Peruutusvalot (LED-valo illa varustetut mallit)
l Keskijarruvalo
l Ulkopeilien valaistus (joissakin malleissa)
11
OM10538FI.book Page 557 Monday, January 23, 2017 11:23 AM

5587-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI

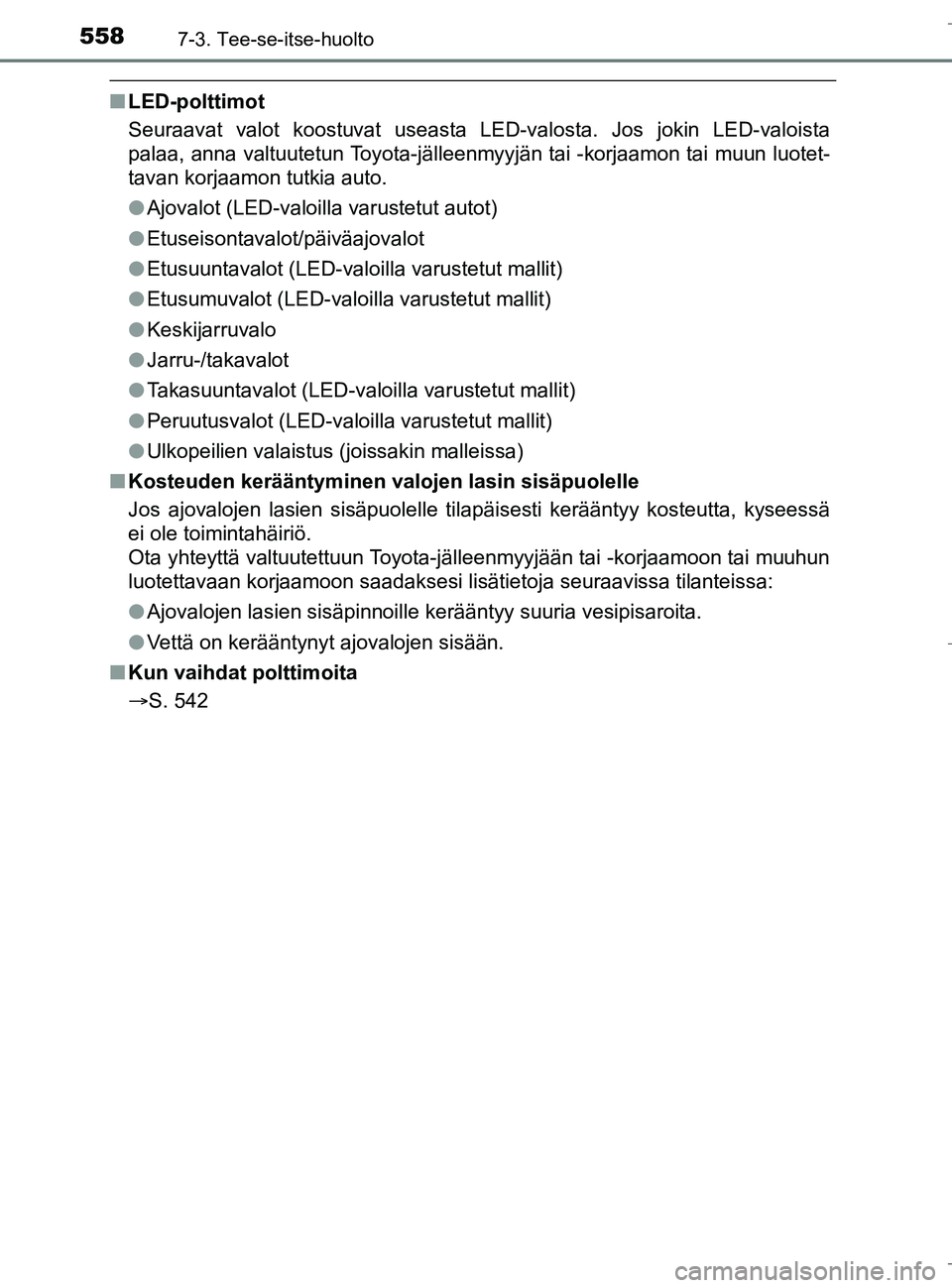

nLED-polttimot
Seuraavat valot koostuvat useasta LED-valosta. Jos jokin LED-valoista
palaa, anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun luotet-
tavan korjaamon tutkia auto.
lAjovalot (LED-valoilla varustetut autot)
l Etuseisontavalot/päiväajovalot
l Etusuuntavalot (LED-valoilla varustetut mallit)
l Etusumuvalot (LED-valoilla varustetut mallit)
l Keskijarruvalo
l Jarru-/takavalot
l Takasuuntavalot (LED-valoilla varustetut mallit)
l Peruutusvalot (LED-valoilla varustetut mallit)
l Ulkopeilien valaistus (joissakin malleissa)
n Kosteuden kerääntyminen valojen lasin sisäpuolelle
Jos ajovalojen lasien sisäpuolelle tilapäisesti kerääntyy kosteutta, kyseessä
ei ole toimintahäiriö.
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun
luotettavaan korjaamoon saadaksesi lisätietoja seuraavissa tilanteissa:
lAjovalojen lasien sisäpinnoille kerääntyy suuria vesipisaroita.
l Vettä on kerääntynyt ajovalojen sisään.
n Kun vaihdat polttimoita
S. 542
OM10538FI.book Page 558 Monday, January 23, 2017 11:23 AM

5597-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI
7
Huolto ja hoito

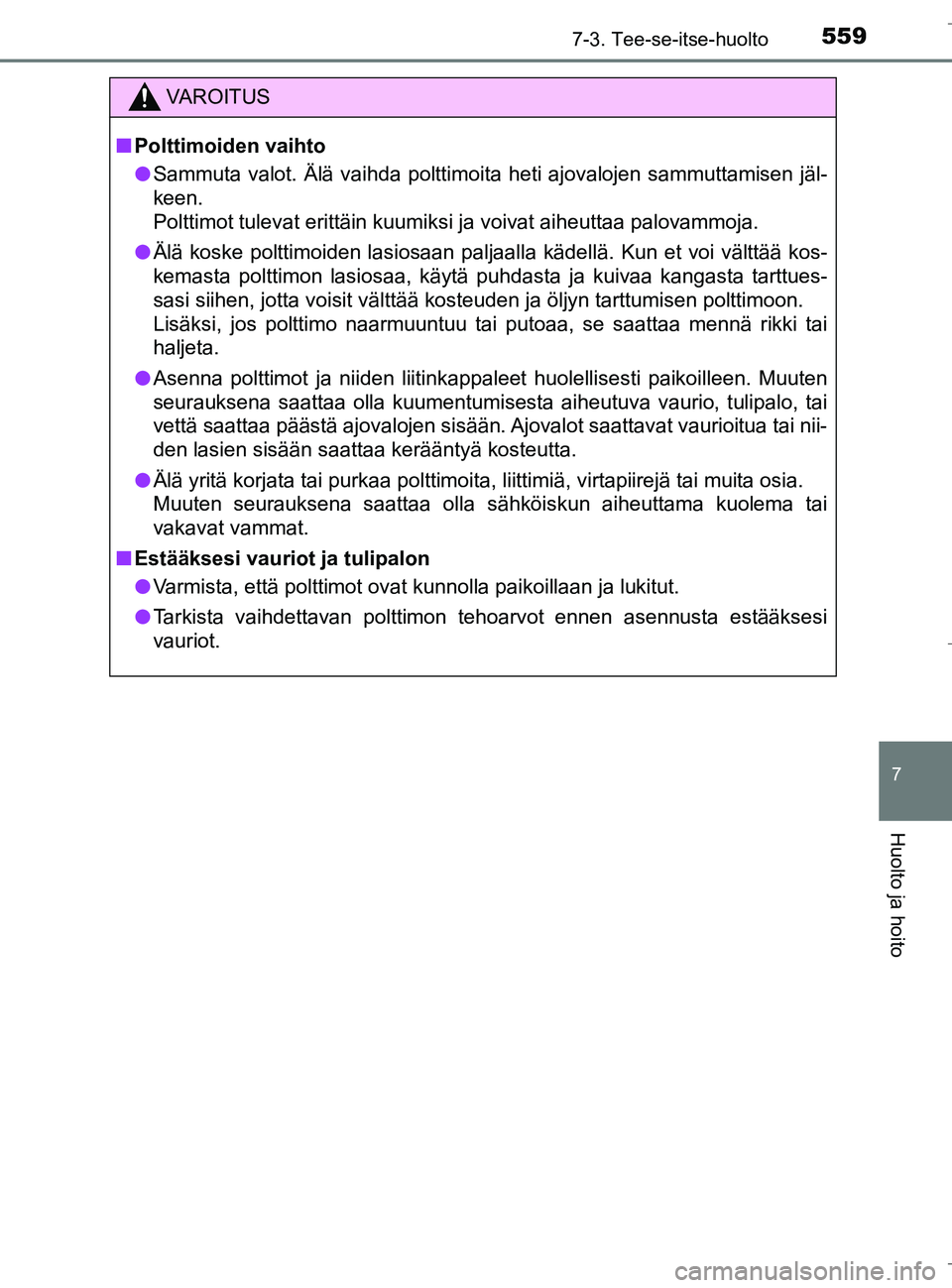

VAROITUS
nPolttimoiden vaihto
l Sammuta valot. Älä vaihda polttimoita heti ajovalojen sammuttamisen jäl-
keen.
Polttimot tulevat erittäin kuumiksi ja voivat aiheuttaa palovammoja.
l Älä koske polttimoiden lasiosaan paljaalla kädellä. Kun et voi välttää kos-
kemasta polttimon lasiosaa, käytä puhdasta ja kuivaa kangasta tarttues-
sasi siihen, jotta voisit välttää kosteuden ja öljyn tarttumisen polttimoon.
Lisäksi, jos polttimo naarmuuntuu tai putoaa, se saattaa mennä rikki tai
haljeta.
l Asenna polttimot ja niiden liitinkappaleet huolellisesti paikoilleen. Muuten
seurauksena saattaa olla kuumentumisesta aiheutuva vaurio, tulipalo, tai
vettä saattaa päästä ajovalojen sisään. Ajovalot saattavat vaurioitua tai nii-
den lasien sisään saattaa kerääntyä kosteutta.
l Älä yritä korjata tai purkaa polttimoita, liittimiä, virtapi\
irejä tai muita osia.
Muuten seurauksena saattaa olla sähköiskun aiheuttama kuolema tai
vakavat vammat.
n Estääksesi vauriot ja tulipalon
l Varmista, että polttimot ovat kunnolla paikoillaan ja lukitut.
l Tarkista vaihdettavan polttimon tehoarvot ennen asennusta estääksesi
vauriot.
OM10538FI.book Page 559 Monday, January 23, 2017 11:23 AM

5607-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI
