TOYOTA C_HR HYBRID 2018 Instructieboekje (in Dutch)

1302. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10576E
Op het multi-informatiedisplay weergegeven controlelampjes en
symbolen
ControlelampjesBladzijde
*
Controlelampje Brake Hold-systeem in werking Blz. 269
*
Controlelampje stand-bystand Brake Hold-systeem Blz. 269
Controlelampje LDA (indien aanwezig) Blz. 325
Controlelampje snelheidsbegrenzer
(indien aanwezig)Blz. 362
Controlelampje cruise control (indien aanwezig) Blz. 349,
354
Controlelampje cruise control SET (indien aanwezig) Blz. 349,
354
Controlelampje Dynamic Radar Cruise Control
(indien aanwezig) Blz. 339
Controlelampje SPORT Blz. 360
Controlelampje ECO MODE Blz. 360
C-HR_HV_OM_Europe_OM10576E.b ook Page 130 Thursday, March 15, 2018 4:01 PM

1312. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10576E
*: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het
hybridesysteem is ingeschakeld of na enkele seconden. Er kan ee n storing
in een systeem aanwezig zijn als een lampje niet gaat branden o f niet uit-
gaat. Laat de auto nakijken door een erkende Toyota-dealer of h ersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige. EV-controlelampje Blz. 88
Controlelampje EV MODE Blz. 256
Verkeersbord snelheidslimiet (indien aanwezig) Blz. 334
Controlelampje lage buitentemperatuur Blz. 133
ControlelampjesBladzijde
C-HR_HV_OM_Europe_OM10576E.b
ook Page 131 Thursday, March 15, 2018 4:01 PM

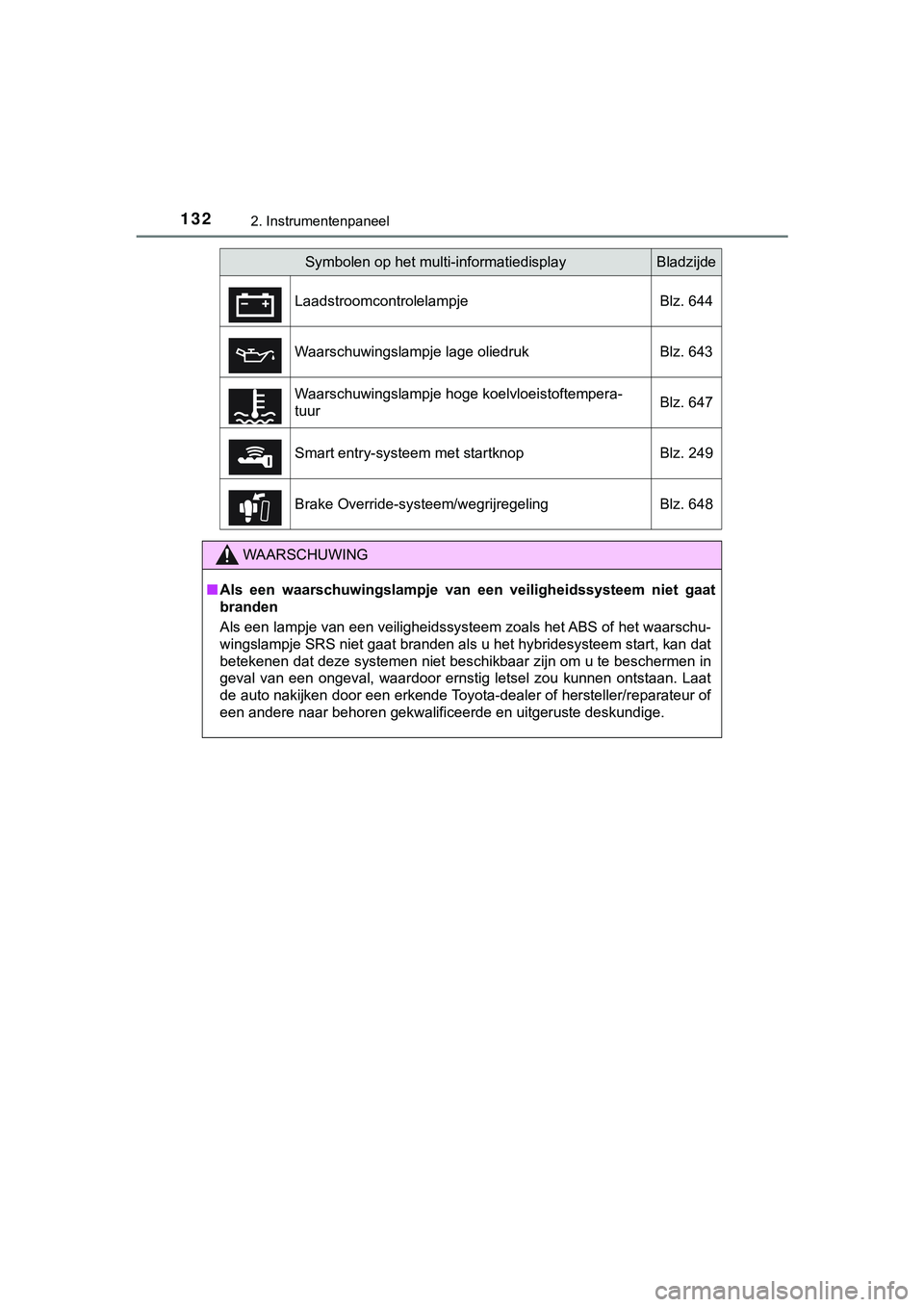

1322. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10576E
Symbolen op het multi-informatiedisplayBladzijde
Laadstroomcontrolelampje Blz. 644
Waarschuwingslampje lage oliedruk Blz. 643
Waarschuwingslampje hoge koelvloeistoftempera-
tuur Blz. 647
Smart entry-systeem met startknop Blz. 249
Brake Override-systeem/wegrijregeling Blz. 648
WAARSCHUWING
■ Als een waarschuwingslampje van een veiligheidssysteem niet gaa t
branden
Als een lampje van een veiligheidssysteem zoals het ABS of het waarschu-
wingslampje SRS niet gaat branden als u het hybridesysteem star t, kan dat
betekenen dat deze systemen niet beschikbaar zijn om u te besch ermen in
geval van een ongeval, waardoor ernstig letsel zou kunnen ontst aan. Laat
de auto nakijken door een erkende Toyota-dealer of hersteller/r eparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e.
C-HR_HV_OM_Europe_OM10576E.book Page 132 Thursday, March 15, 2018 4:01 PM

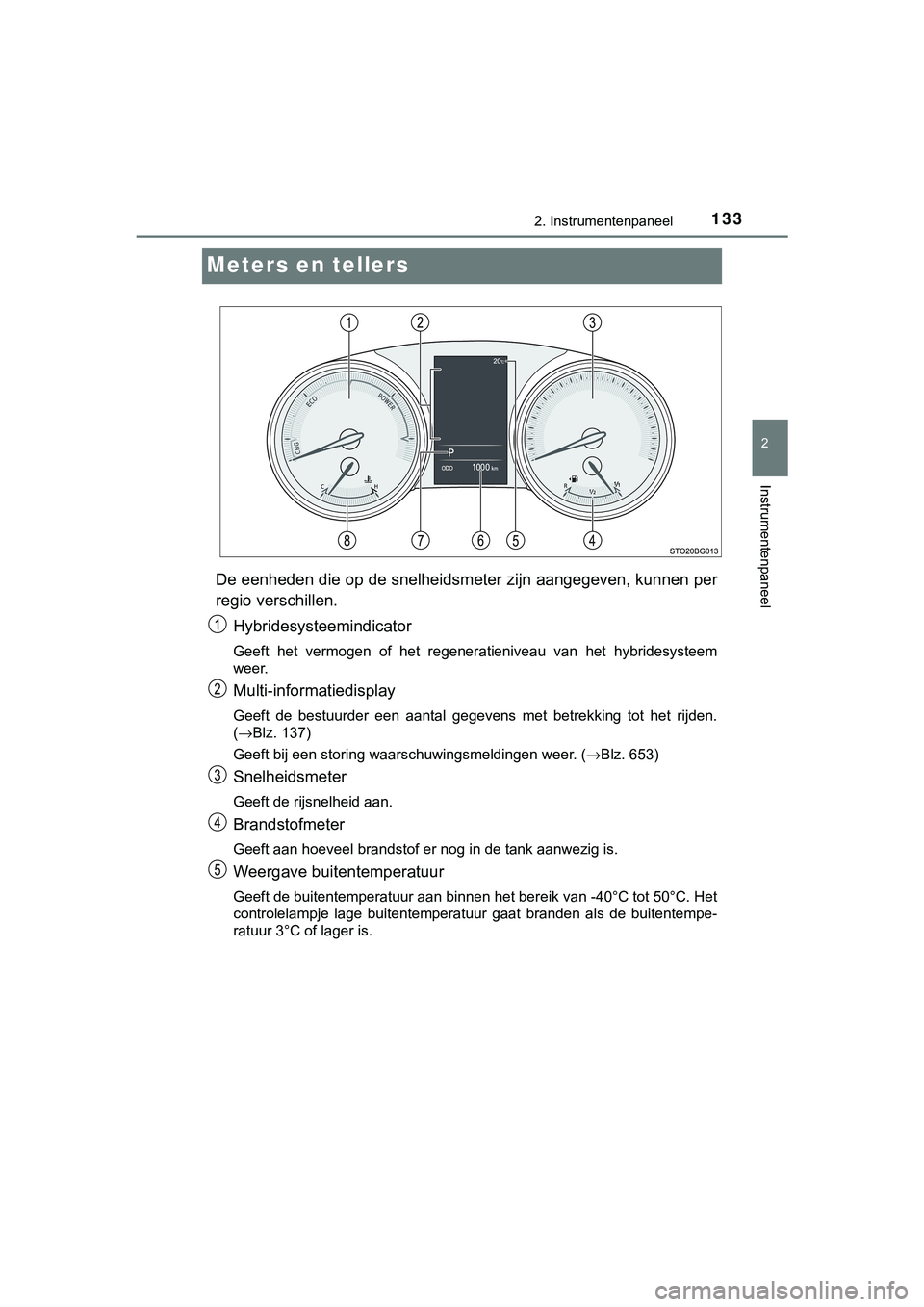

133
2
2. Instrumentenpaneel
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10576E
Meters en tellers
De eenheden die op de snelheidsmeter zijn aangegeven, kunnen per
regio verschillen.
Hybridesysteemindicator
Geeft het vermogen of het regeneratieniveau van het hybridesyst eem
weer.
Multi-informatiedisplay
Geeft de bestuurder een aantal gegevens met betrekking tot het rijden.
( →Blz. 137)
Geeft bij een storing waarschuwingsmeldingen weer. ( →Blz. 653)
Snelheidsmeter
Geeft de rijsnelheid aan.
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is.
Weergave buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik van -40°C tot 50°C. Het
controlelampje lage buitentemperatuur gaat branden als de buite ntempe-
ratuur 3°C of lager is.
C-HR_HV_OM_Europe_OM10576E.b ook Page 133 Thursday, March 15, 2018 4:01 PM

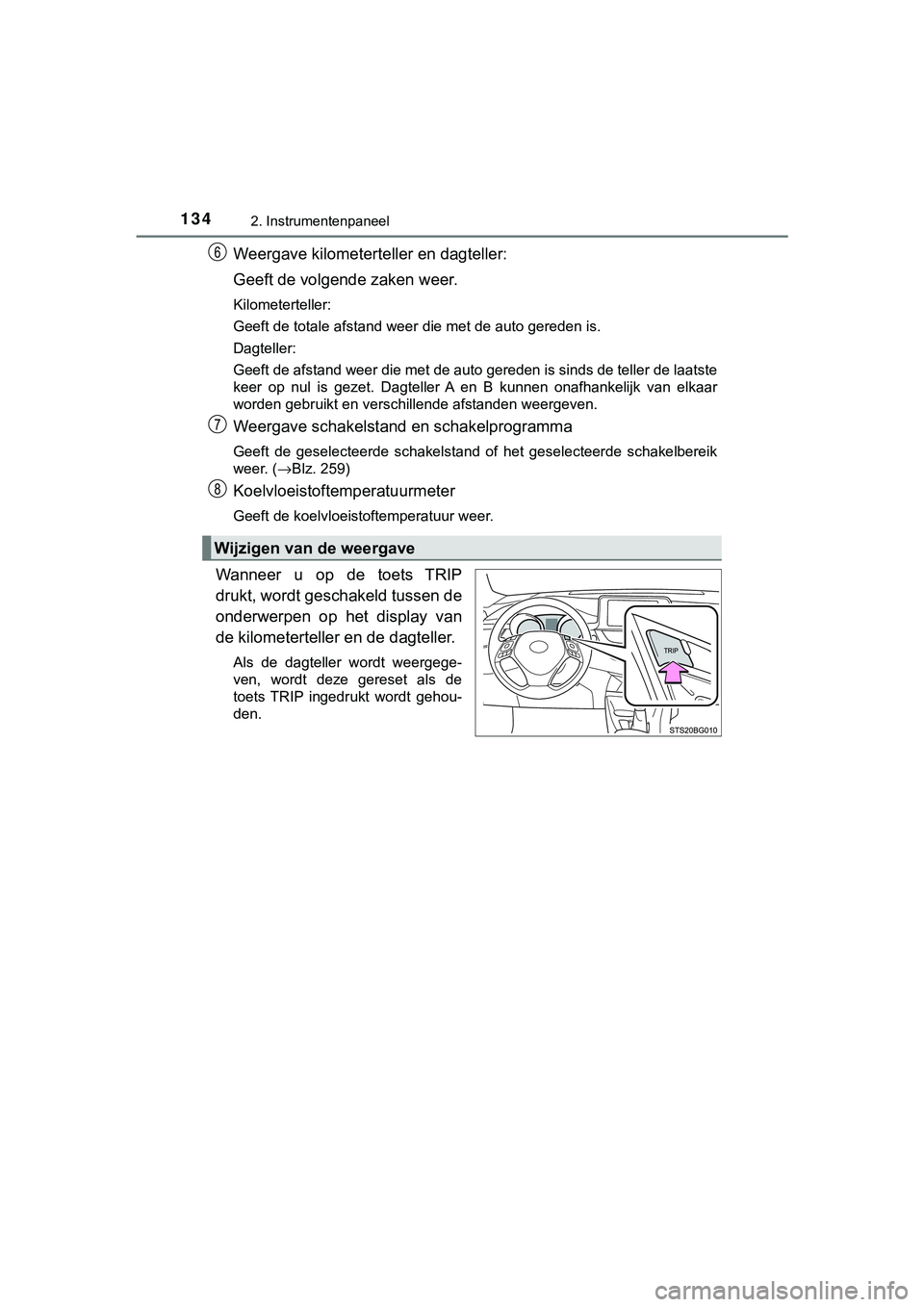

1342. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10576E
Weergave kilometerteller en dagteller:
Geeft de volgende zaken weer.
Kilometerteller:
Geeft de totale afstand weer die met de auto gereden is.
Dagteller:
Geeft de afstand weer die met de auto gereden is sinds de telle r de laatste
keer op nul is gezet. Dagteller A en B kunnen onafhankelijk van elkaar
worden gebruikt en verschillende afstanden weergeven.
Weergave schakelstand en schakelprogramma
Geeft de geselecteerde schakelstand of het geselecteerde schake lbereik
weer. ( →Blz. 259)
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer.
Wanneer u op de toets TRIP
drukt, wordt ges chakeld tussen de
onderwerpen op het display van
de kilometerteller en de dagteller.
Als de dagteller wordt weergege-
ven, wordt deze gereset als de
toets TRIP ingedrukt wordt gehou-
den.
Wijzigen van de weergave
C-HR_HV_OM_Europe_OM10576E.b ook Page 134 Thursday, March 15, 2018 4:01 PM

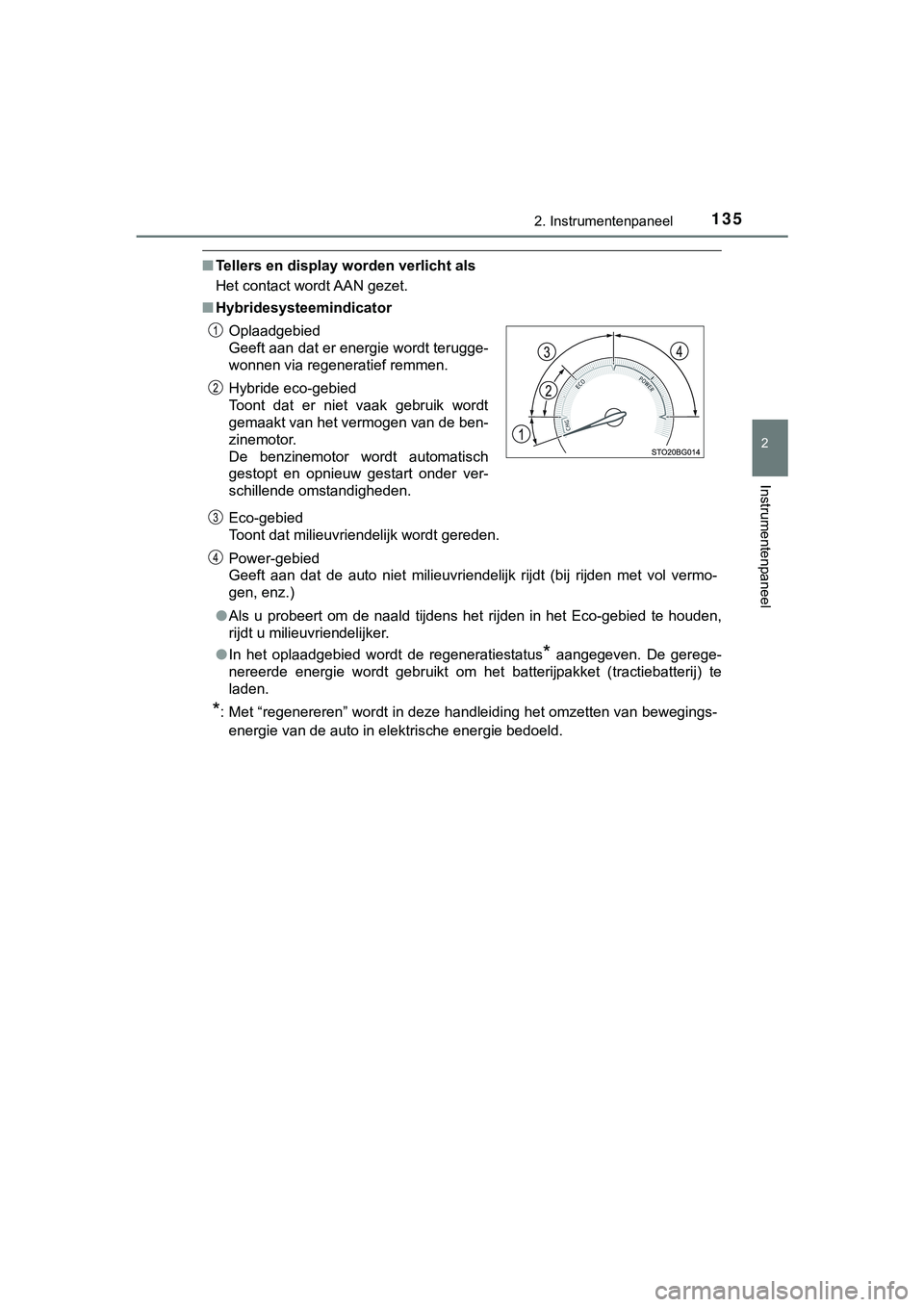

1352. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10576E
■Tellers en display worden verlicht als
Het contact wordt AAN gezet.
■ Hybridesysteemindicator
Eco-gebied
Toont dat milieuvriendelijk wordt gereden.
Power-gebied
Geeft aan dat de auto niet milieuvriendelijk rijdt (bij rijden met vol vermo-
gen, enz.)
● Als u probeert om de naald tijdens het rijden in het Eco-gebied te houden,
rijdt u milieuvriendelijker.
● In het oplaadgebied wordt de regeneratiestatus
* aangegeven. De gerege-
nereerde energie wordt gebruikt om het batterijpakket (tractieb atterij) te
laden.
*: Met “regenereren” wordt in deze handleiding het omzetten van bewegings-
energie van de auto in elektrische energie bedoeld. Oplaadgebied
Geeft aan dat er energie wordt terugge-
wonnen via regeneratief remmen.
Hybride eco-gebied
Toont dat er niet vaak gebruik wordt
gemaakt van het vermogen van de ben-
zinemotor.
De benzinemotor wordt automatisch
gestopt en opnieuw gestart onder ver-
schillende omstandigheden.
C-HR_HV_OM_Europe_OM10576E.b ook Page 135 Thursday, March 15, 2018 4:01 PM

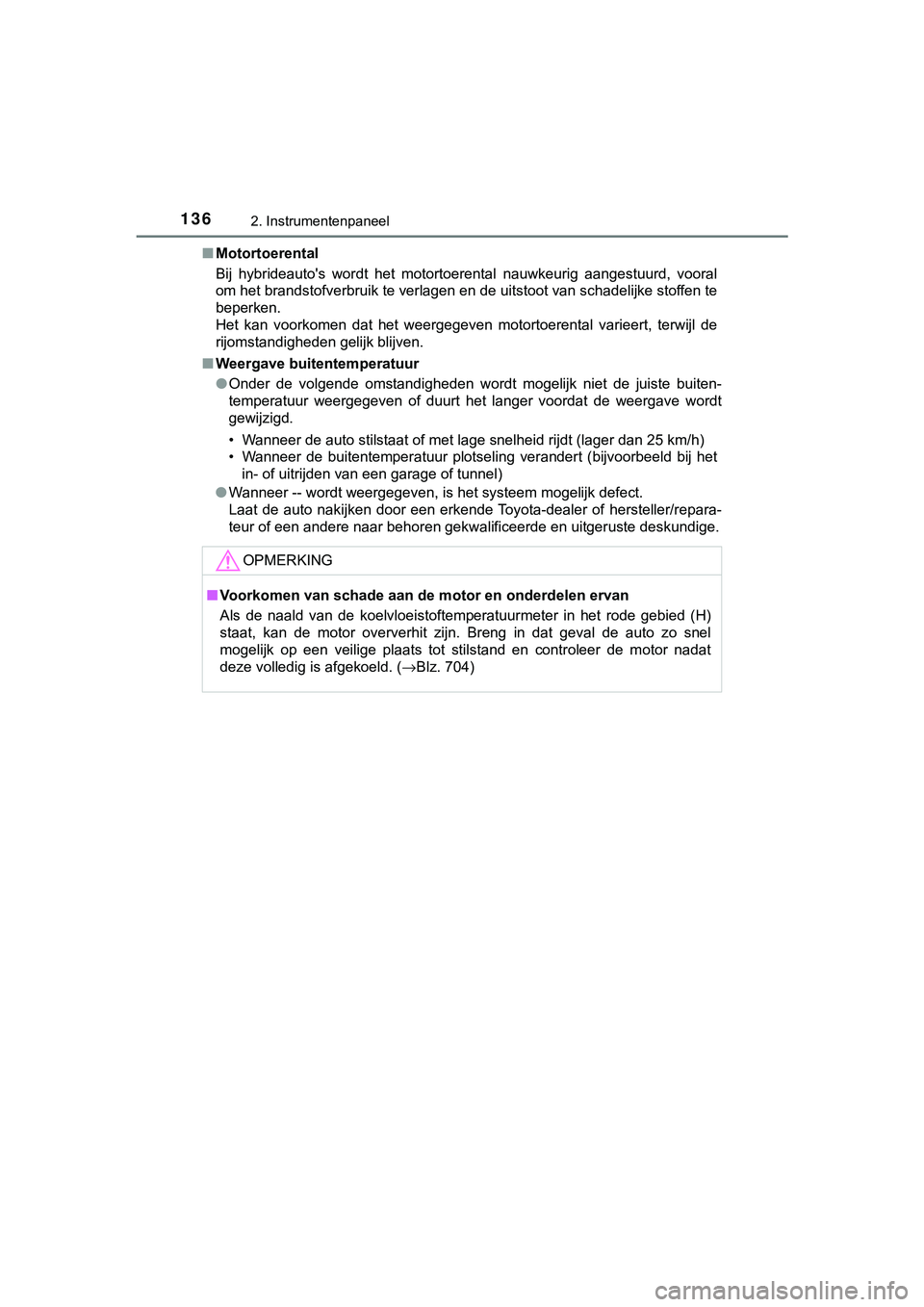

1362. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10576E■
Motortoerental
Bij hybrideauto's wordt het motortoerental nauwkeurig aangestuu rd, vooral
om het brandstofverbruik te verlagen en de uitstoot van schadel ijke stoffen te
beperken.
Het kan voorkomen dat het weergegeven motortoerental varieert, terwijl de
rijomstandigheden gelijk blijven.
■ Weergave buitentemperatuur
●Onder de volgende omstandigheden wordt mogelijk niet de juiste buiten-
temperatuur weergegeven of duurt het langer voordat de weergave wordt
gewijzigd.
• Wanneer de auto stilstaat of met lage snelheid rijdt (lager da n 25 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeel d bij het
in- of uitrijden van een garage of tunnel)
● Wanneer -- wordt weergegeven, is het systeem mogelijk defect.
Laat de auto nakijken door een erkende Toyota-dealer of herstel ler/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskundige.
OPMERKING
■Voorkomen van schade aan de motor en onderdelen ervan
Als de naald van de koelvloeistoftemperatuurmeter in het rode gebied (H)
staat, kan de motor oververhit zijn. Breng in dat geval de auto zo snel
mogelijk op een veilige plaats tot stilstand en controleer de m otor nadat
deze volledig is afgekoeld. ( →Blz. 704)
C-HR_HV_OM_Europe_OM10576E.b ook Page 136 Thursday, March 15, 2018 4:01 PM

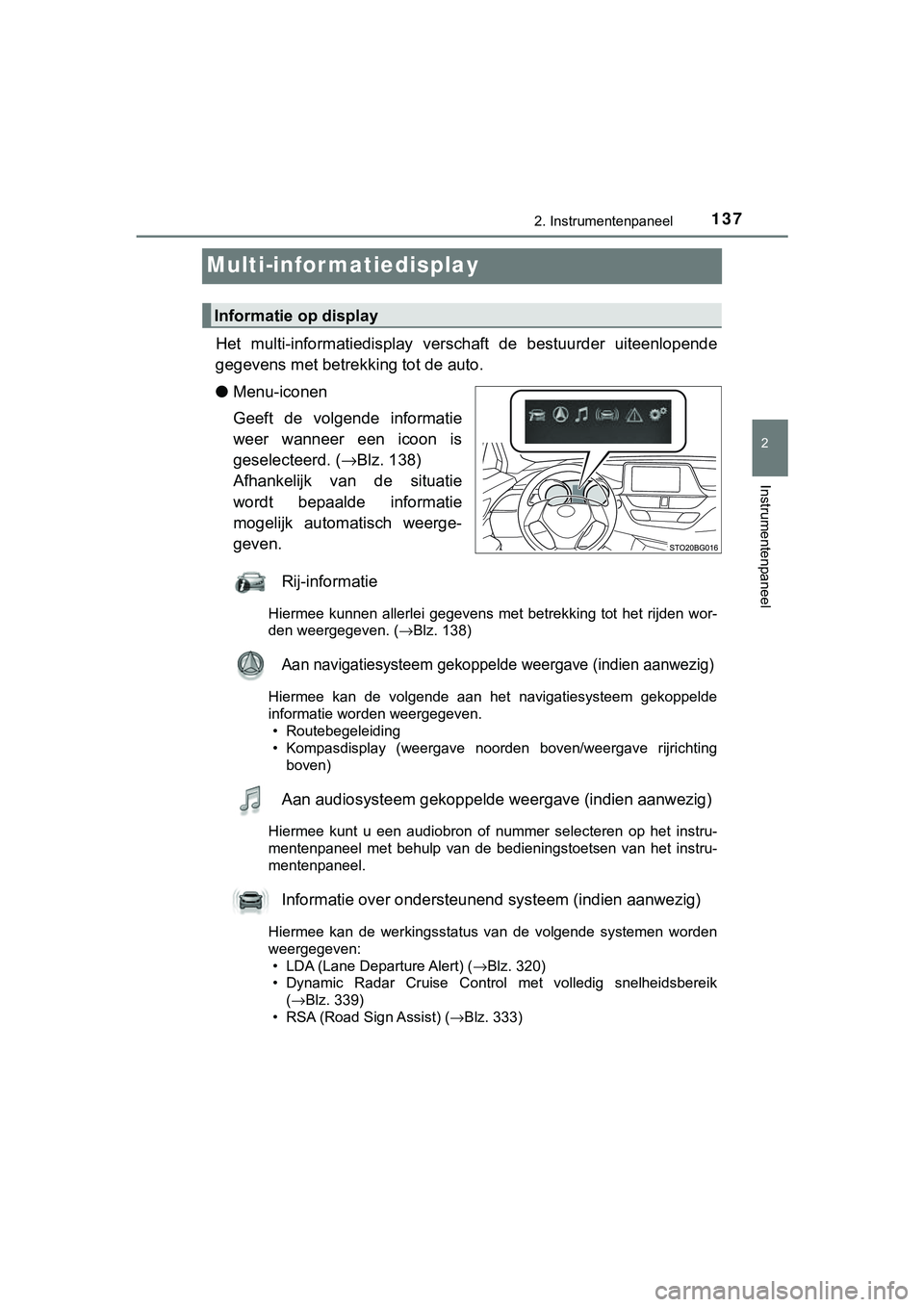

137
2
2. Instrumentenpaneel
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10576E
Multi-infor matiedisplay
Het multi-informatiedisplay verschaft de bestuurder uiteenlopen de
gegevens met betrekk ing tot de auto.
● Menu-iconen
Geeft de volgende informatie
weer wanneer een icoon is
geselecteerd. ( →Blz. 138)
Afhankelijk van de situatie
wordt bepaalde informatie
mogelijk automatisch weerge-
geven.
Rij-informatie
Hiermee kunnen allerlei gegevens met betrekking tot het rijden wor-
den weergegeven. ( →Blz. 138)
Aan navigatiesysteem gekoppelde weergave (indien aanwezig)
Hiermee kan de volgende aan het navigatiesysteem gekoppelde
informatie worden weergegeven.
• Routebegeleiding
• Kompasdisplay (weergave noorden boven/weergave rijrichting
boven)
Aan audiosysteem gek oppelde weergave (indien aanwezig)
Hiermee kunt u een audiobron of nummer selecteren op het instru -
mentenpaneel met behulp van de bedieningstoetsen van het instru -
mentenpaneel.
Informatie over ondersteunend systeem (indien aanwezig)
Hiermee kan de werkingsstatus van de volgende systemen worden
weergegeven: • LDA (Lane Departure Alert) ( →Blz. 320)
• Dynamic Radar Cruise Control met volledig snelheidsbereik (→Blz. 339)
• RSA (Road Sign Assist) ( →Blz. 333)
Informatie op display
C-HR_HV_OM_Europe_OM10576E.b ook Page 137 Thursday, March 15, 2018 4:01 PM

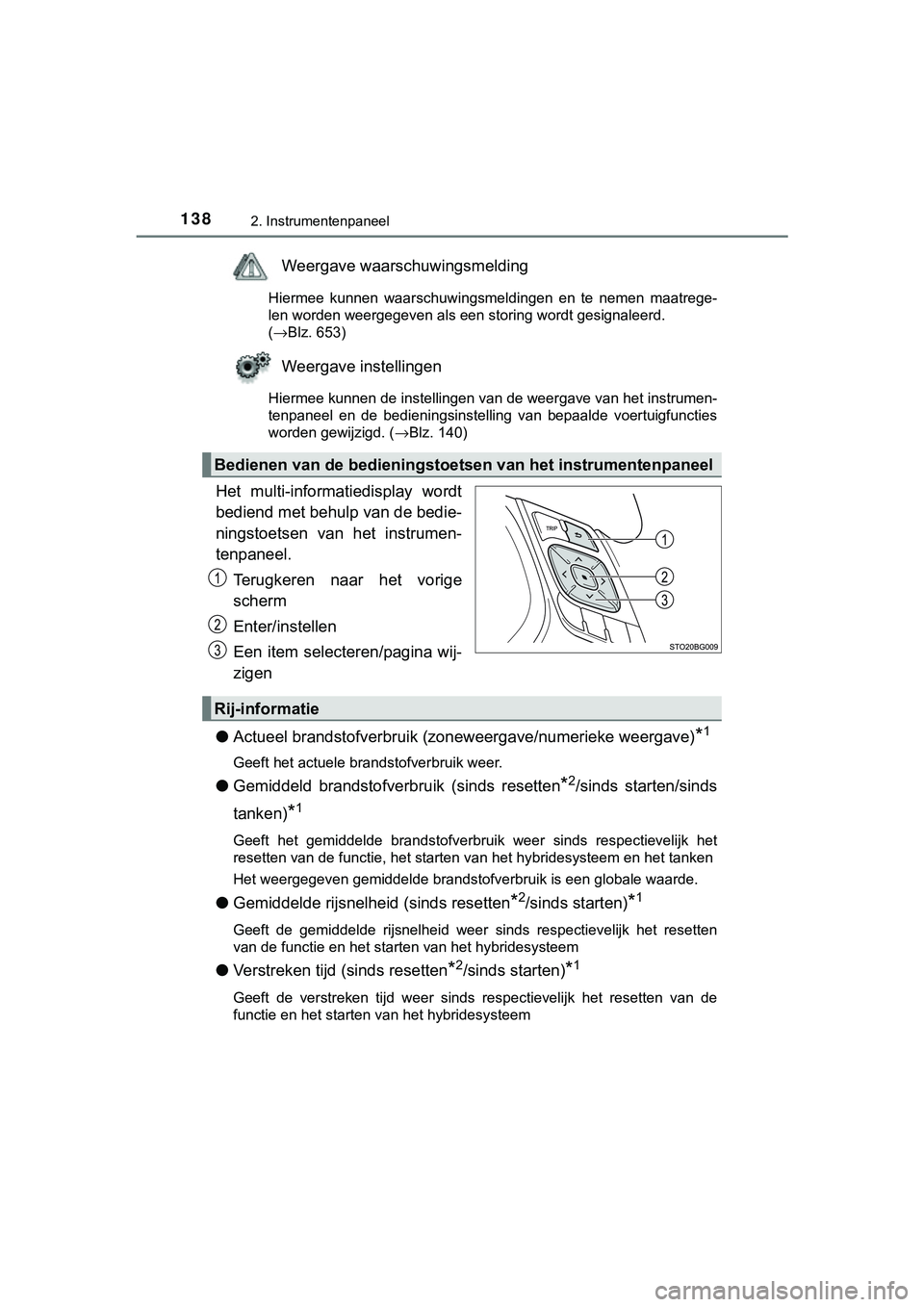

1382. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10576E
Weergave waarschuwingsmelding
Hiermee kunnen waarschuwingsmeldingen en te nemen maatrege-
len worden weergegeven als een storing wordt gesignaleerd.
(→Blz. 653)
Weergave instellingen
Hiermee kunnen de instellingen van de weergave van het instrume n-
tenpaneel en de bedieningsinstelling van bepaalde voertuigfunct ies
worden gewijzigd. ( →Blz. 140)
Het multi-informatiedisplay wordt
bediend met behulp van de bedie-
ningstoetsen van het instrumen-
tenpaneel.
Terugkeren naar het vorige
scherm
Enter/instellen
Een item selecteren/pagina wij-
zigen
● Actueel brandstofverbruik (zoneweergave/numerieke weergave)
*1
Geeft het actuele brandstofverbruik weer.
●Gemiddeld brandstofverbruik (sinds resetten*2/sinds starten/sinds
tanken)
*1
Geeft het gemiddelde brandstofverbruik weer sinds respectieveli jk het
resetten van de functie, het starten van het hybridesysteem en het tanken
Het weergegeven gemiddelde brandstofverbruik is een globale waa rde.
●Gemiddelde rijsnelhe id (sinds resetten*2/sinds starten)*1
Geeft de gemiddelde rijsnelheid weer sinds respectievelijk het resetten
van de functie en het starten van het hybridesysteem
● Verstreken tijd (sinds resetten*2/sinds starten)*1
Geeft de verstreken tijd weer sinds respectievelijk het resetten van de
functie en het starten van het hybridesysteem
Bedienen van de bedieningstoet sen van het instrumentenpaneel
Rij-informatie
C-HR_HV_OM_Europe_OM10576E.b ook Page 138 Thursday, March 15, 2018 4:01 PM

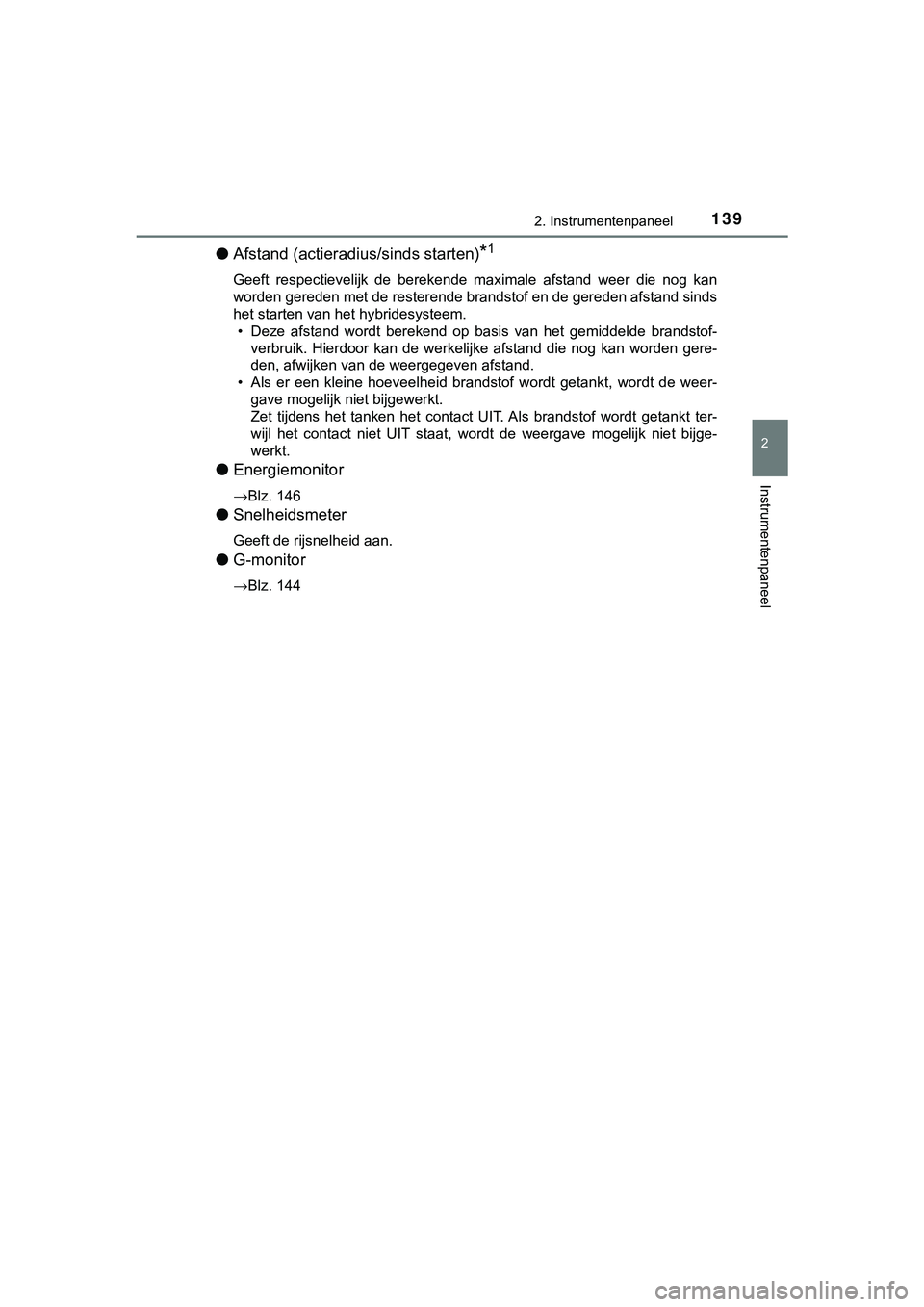

1392. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10576E
●Afstand (actieradius /sinds starten)*1
Geeft respectievelijk de berekende maximale afstand weer die no g kan
worden gereden met de resterende brandstof en de gereden afstan d sinds
het starten van het hybridesysteem.
• Deze afstand wordt berekend op basis van het gemiddelde brandstof- verbruik. Hierdoor kan de werkelijke afstand die nog kan worden gere-
den, afwijken van de weergegeven afstand.
• Als er een kleine hoeveelheid brandstof wordt getankt, wordt d e weer-
gave mogelijk niet bijgewerkt.
Zet tijdens het tanken het contact UIT. Als brandstof wordt getankt ter-
wijl het contact niet UIT staat, wordt de weergave mogelijk nie t bijge-
werkt.
● Energiemonitor
→Blz. 146
●Snelheidsmeter
Geeft de rijsnelheid aan.
●G-monitor
→Blz. 144
