TOYOTA C_HR HYBRID 2018 Instructieboekje (in Dutch)

1201-4. Antidiefstalsysteem
C-HR_HV_OM_Europe_OM10576E
OPMERKING
■Ervoor zorgen dat de i nbraaksensor goed werkt
● Als u andere accessoires installeert dan originele Toyota-onderdelen of
wanneer u voorwerpen achterlaat tussen de bestuurdersstoel en d e stoel
van de voorpassagier, werkt de inbraaksensor mogelijk minder go ed.
●Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking van
de sensoren in negatieve zin beïnvloed
kan worden.
● Spuit geen luchtverfrisser of andere
producten rechtstreeks in de openingen
van de sensoren.
C-HR_HV_OM_Europe_OM10576E.b ook Page 120 Thursday, March 15, 2018 4:01 PM

121
1
1-4. Antidiefstalsysteem
Veiligheid en beveiliging
C-HR_HV_OM_Europe_OM10576E

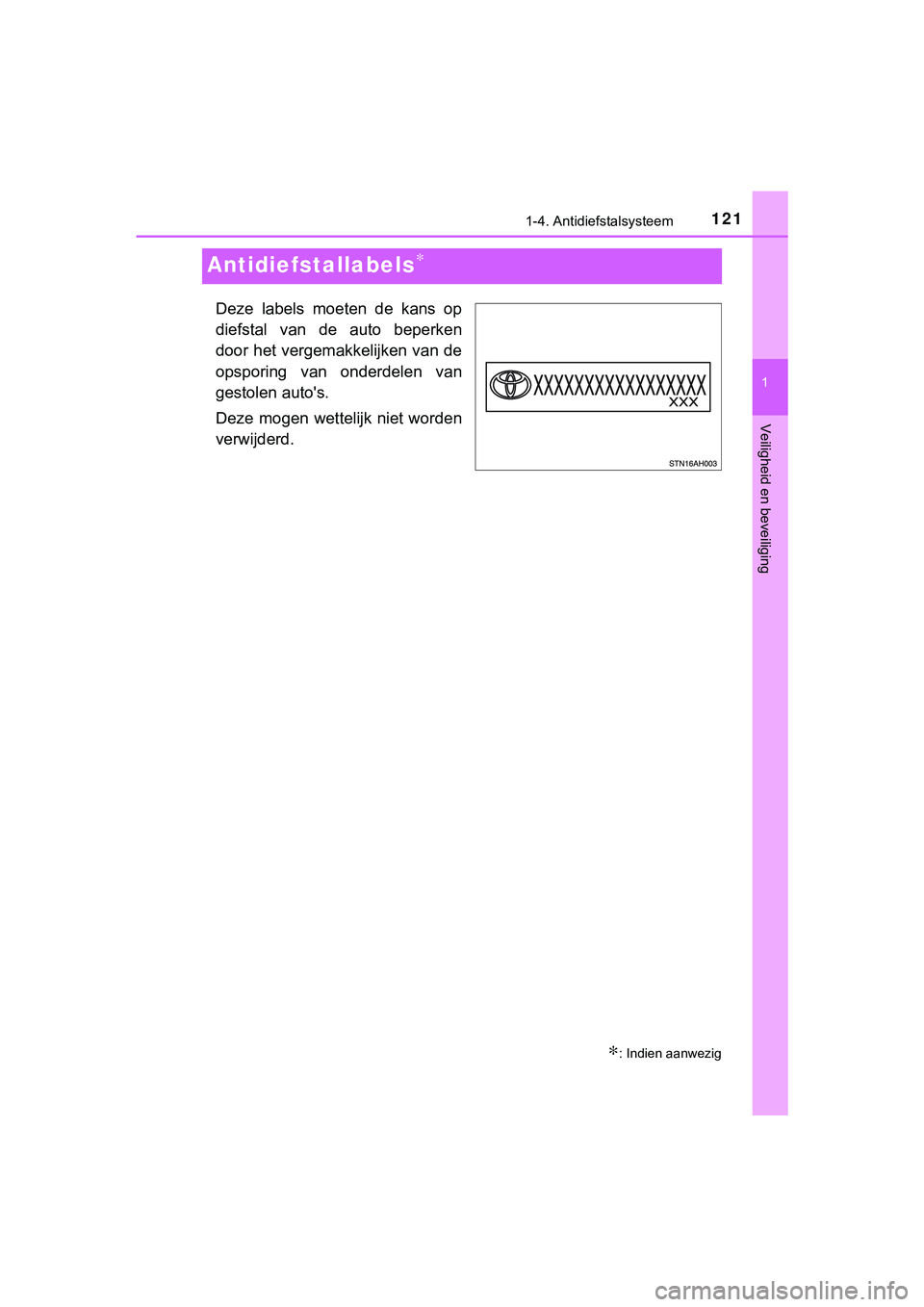

Antidiefstallabels∗
Deze labels moeten de kans op
diefstal van de auto beperken
door het vergemakkelijken van de
opsporing van onderdelen van
gestolen auto's.
Deze mogen wettelijk niet worden
verwijderd.
∗: Indien aanwezig
C-HR_HV_OM_Europe_OM10576E.book Page 121 Thursday, March 15, 2018 4:01 PM

1221-4. Antidiefstalsysteem
C-HR_HV_OM_Europe_OM10576E
C-HR_HV_OM_Europe_OM10576E.book Page 122 Thursday, March 15, 2018 4:01 PM

123

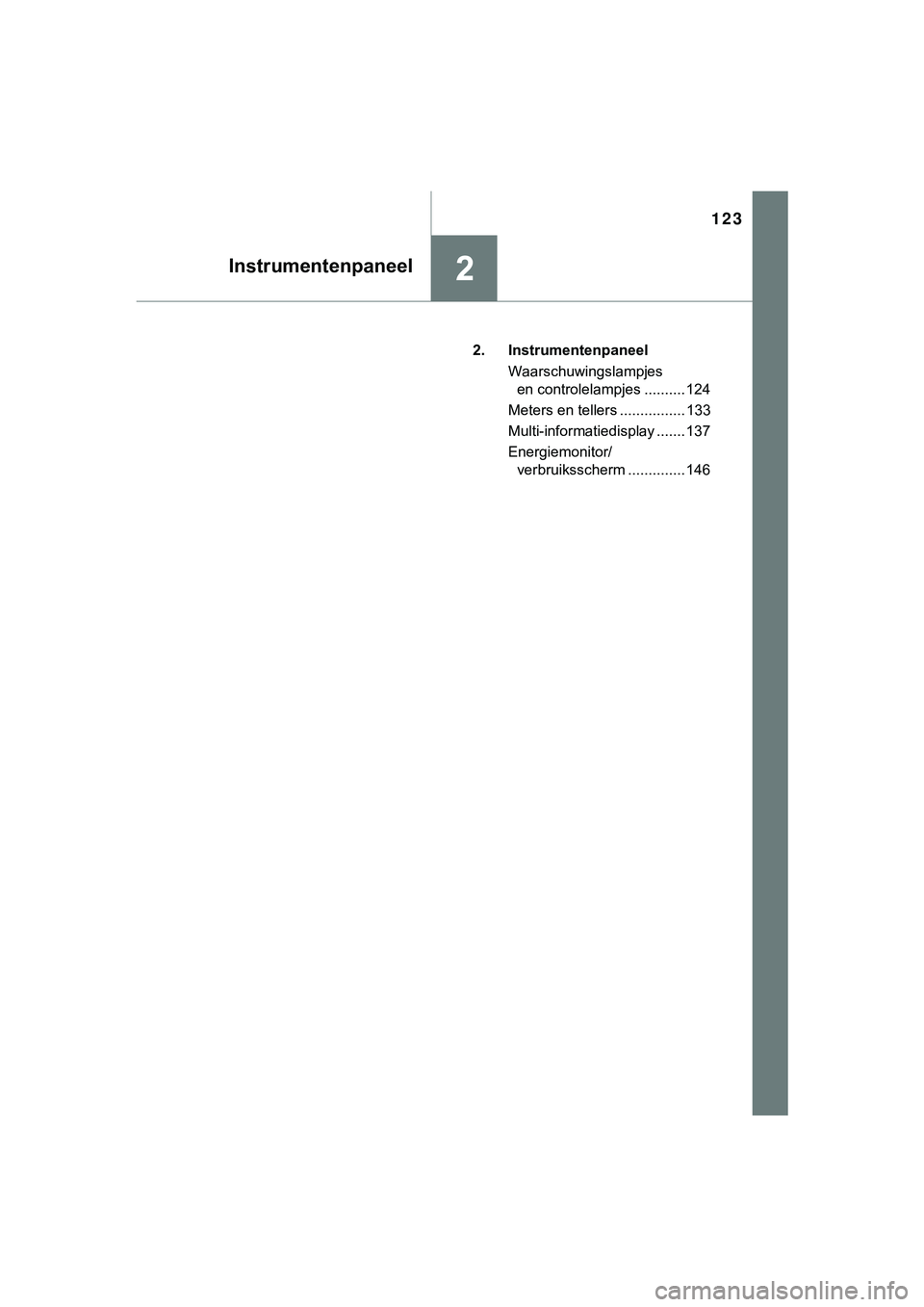

2Instrumentenpaneel
C-HR_HV_OM_Europe_OM10576E2. Instrumentenpaneel
Waarschuwingslampjes en controlelampjes .......... 124
Meters en tellers ................ 133
Multi-informatiedisplay ....... 137
Energiemonitor/ verbruiksscherm .............. 146
C-HR_HV_OM_Europe_OM10576E.b ook Page 123 Thursday, March 15, 2018 4:01 PM

1242. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10576E

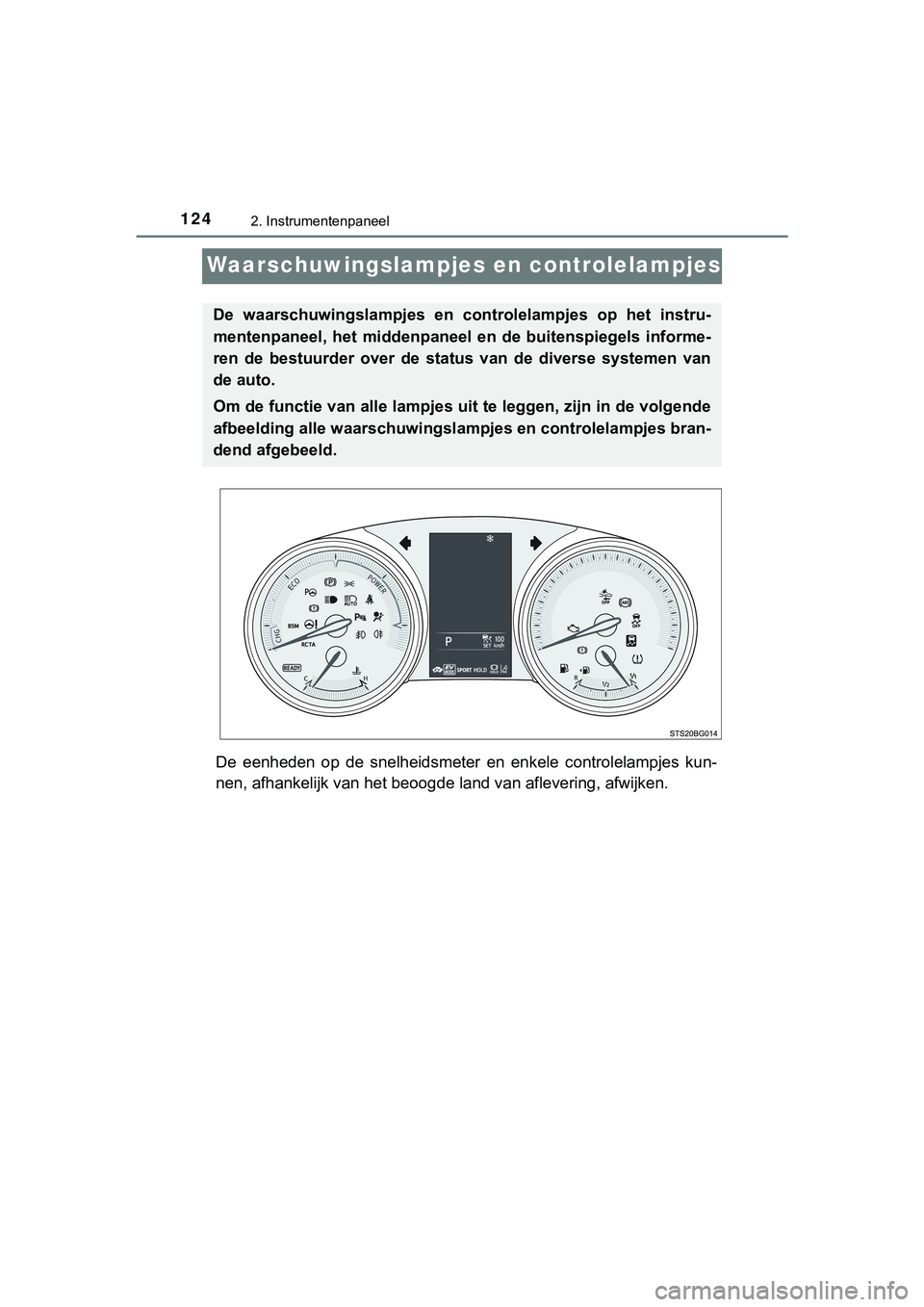

Waarschuwingslampjes en controlelampjes
De eenheden op de snelheidsmeter en enkele controlelampjes kun-
nen, afhankelijk van het beoogde land van aflevering, afwijken.
De waarschuwingslampjes en controlelampjes op het instru-
mentenpaneel, het middenpaneel en de buitenspiegels informe-
ren de bestuurder over de status van de diverse systemen van
de auto.
Om de functie van alle lampjes uit te leggen, zijn in de volgen de
afbeelding alle waarschuwingsla mpjes en controlelampjes bran-
dend afgebeeld.
C-HR_HV_OM_Europe_OM10576E.b ook Page 124 Thursday, March 15, 2018 4:01 PM

1252. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10576E

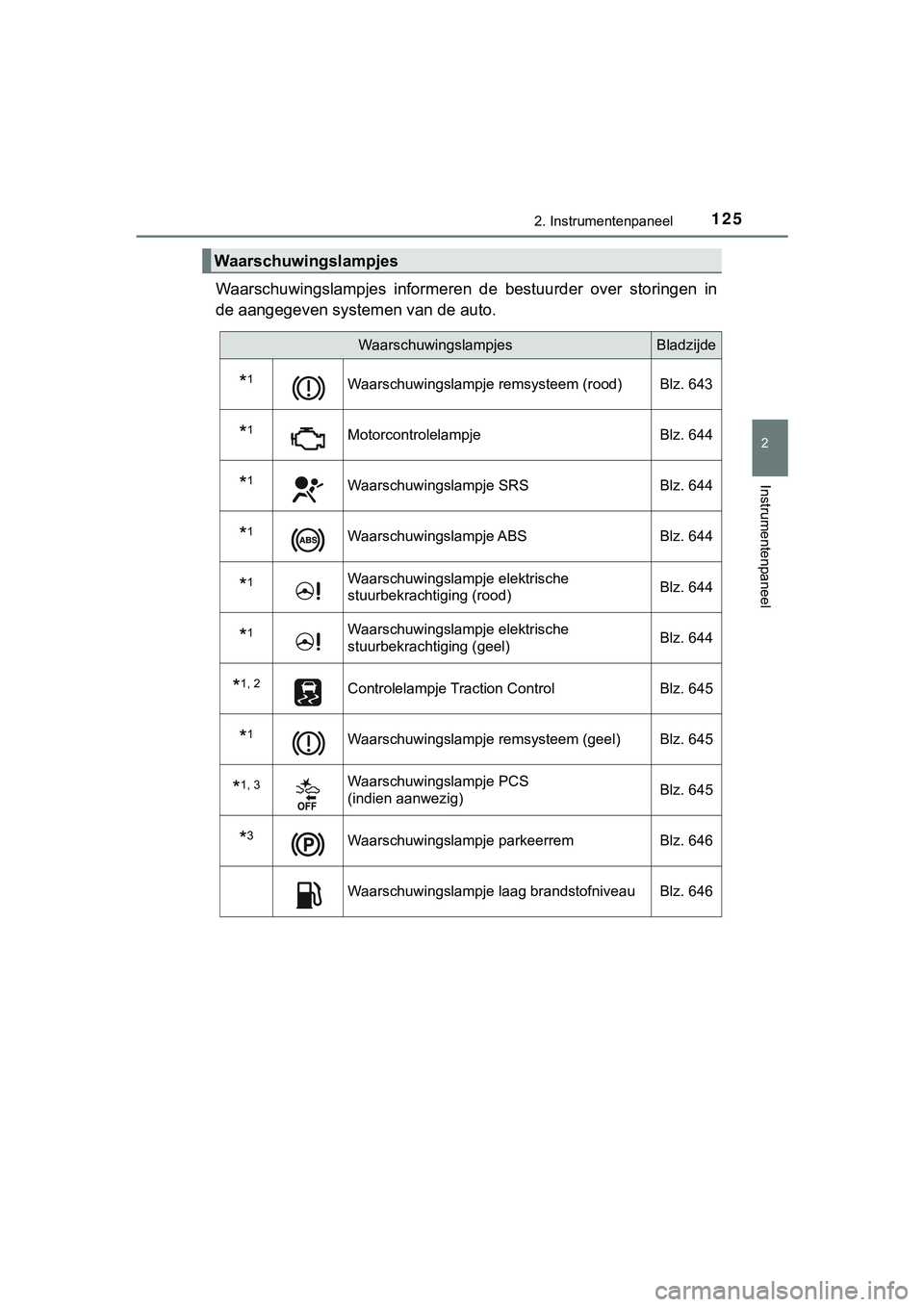

Waarschuwingslampjes informeren de bestuurder over storingen in
de aangegeven systemen van de auto.
Waarschuwingslampjes
WaarschuwingslampjesBladzijde
*1Waarschuwingslampje remsysteem (rood) Blz. 643
*1MotorcontrolelampjeBlz. 644
*1Waarschuwingslampje SRSBlz. 644
*1Waarschuwingslampje ABSBlz. 644
*1Waarschuwingslampje elektrische
stuurbekrachtiging (rood) Blz. 644
*1Waarschuwingslampje elektrische
stuurbekrachtiging (geel)Blz. 644
*1, 2Controlelampje Traction Control
Blz. 645
*1Waarschuwingslampje remsysteem (geel) Blz. 645
*1, 3Waarschuwingslampje PCS
(indien aanwezig) Blz. 645
*3Waarschuwingslampje parkeerrem
Blz. 646
Waarschuwingslampje laag brandstofniveau Blz. 646
C-HR_HV_OM_Europe_OM10576E.book Page 125 Thursday, March 15, 2018 4:01 PM

1262. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10576E

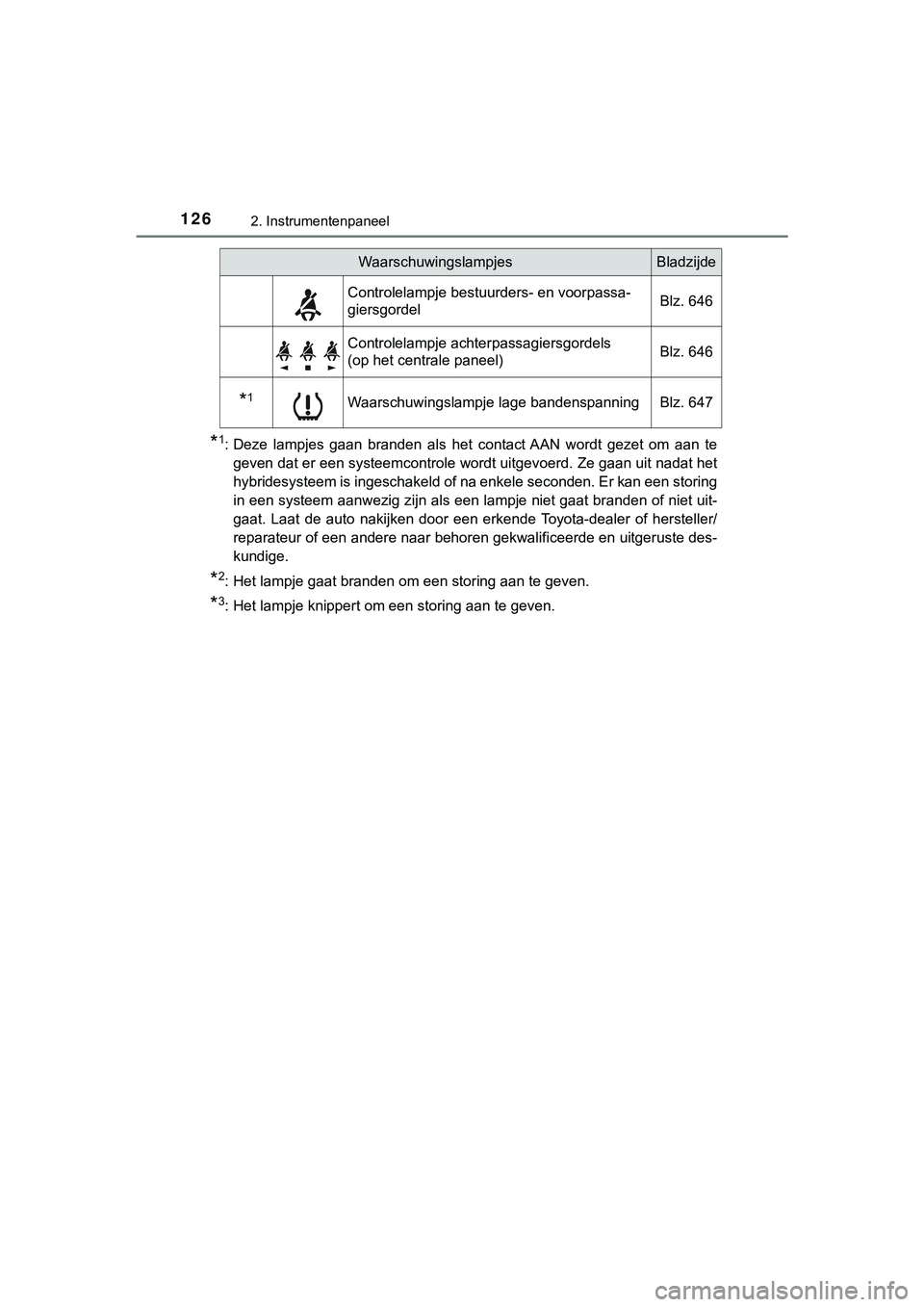

*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het
hybridesysteem is ingeschakeld of na enkele seconden. Er kan ee n storing
in een systeem aanwezig zijn als een lampje niet gaat branden o f niet uit-
gaat. Laat de auto nakijken door een erkende Toyota-dealer of h ersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
*2: Het lampje gaat branden om een storing aan te geven.
*3: Het lampje knippert om een storing aan te geven.
Controlelampje bestuurders- en voorpassa-
giersgordel Blz. 646
Controlelampje achterpassagiersgordels
(op het centrale paneel)Blz. 646
*1Waarschuwingslampje lage bandenspanning Blz. 647
WaarschuwingslampjesBladzijde
C-HR_HV_OM_Europe_OM10576E.b
ook Page 126 Thursday, March 15, 2018 4:01 PM

1272. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10576E

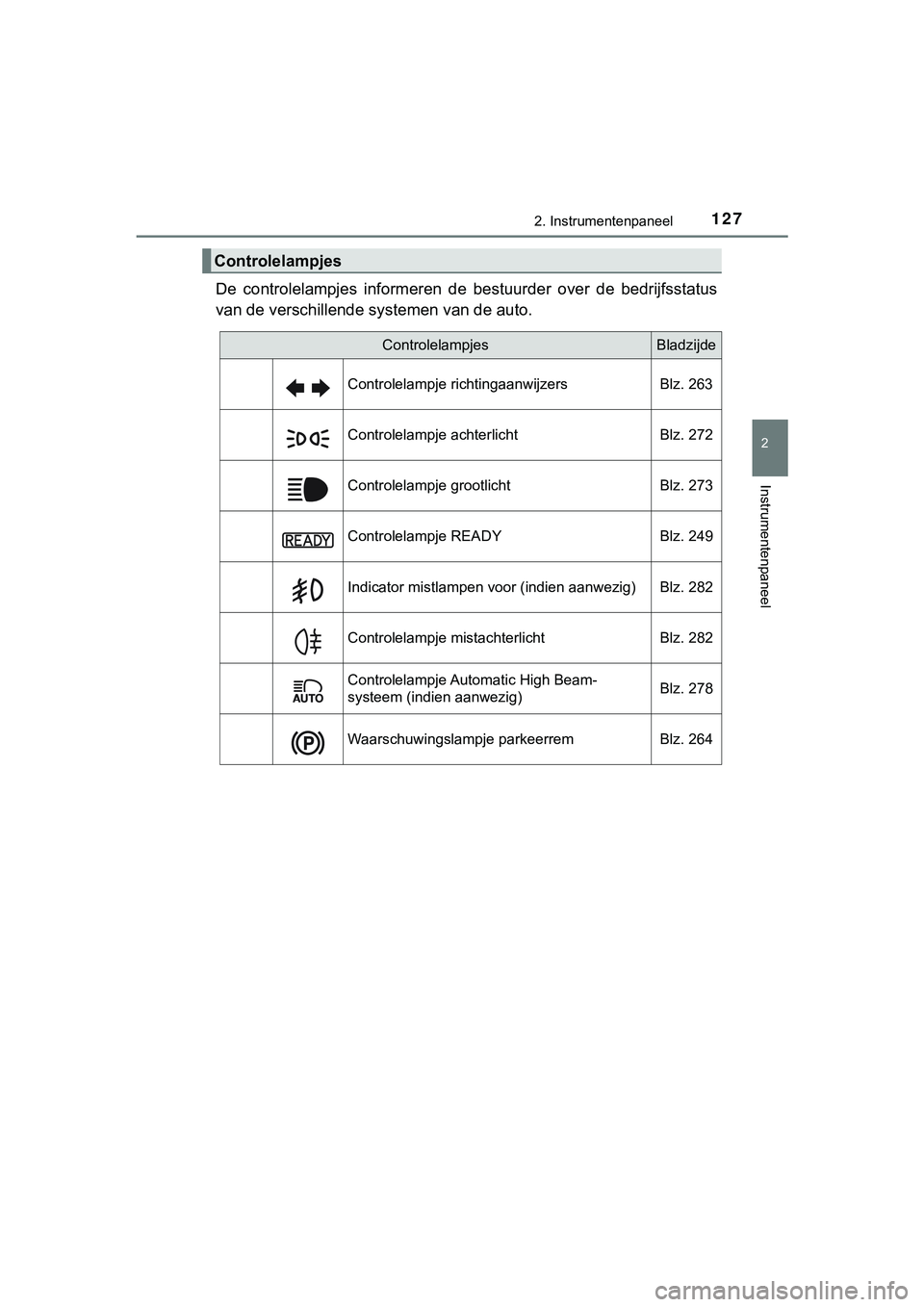

De controlelampjes informeren de bestuurder over de bedrijfsstatus
van de verschillende sy stemen van de auto.
Controlelampjes
ControlelampjesBladzijde
Controlelampje richtingaanwijzers Blz. 263
Controlelampje achterlicht Blz. 272
Controlelampje grootlichtBlz. 273
Controlelampje READYBlz. 249
Indicator mistlampen voor (indien aanwezig) Blz. 282
Controlelampje mistachterlichtBlz. 282
Controlelampje Automatic High Beam-
systeem (indien aanwezig) Blz. 278
Waarschuwingslampje parkeerrem
Blz. 264
C-HR_HV_OM_Europe_OM10576E.book Page 127 Thursday, March 15, 2018 4:01 PM

1282. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10576E
Controlelampje Toyota Parking Assist-sensor
(indien aanwezig)Blz. 386
Controlelampje S-IPA (indien aanwezig) Blz. 399
Controlelampje BSM (indien aanwezig) Blz. 367
*1BSM-indicator in de buitenspiegels
(indien aanwezig)Blz. 367
Controlelampje RCTA (indien aanwezig) Blz. 367
Controlelampje antidiefstalsysteem
(in het centrale paneel)Blz. 98,
11 3
*2, 3Controlelampje Traction Control Blz. 438
*2, 4Controlelampje VSC OFF Blz. 439
*2, 4Waarschuwingslampje PCS
(indien aanwezig)Blz. 310
*2Controlelampje PASSENGER AIRBAG
(in het centrale paneel) (indien aanwezig) Blz. 57
ControlelampjesBladzijde
C-HR_HV_OM_Europe_OM10576E.b
ook Page 128 Thursday, March 15, 2018 4:01 PM

1292. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10576E

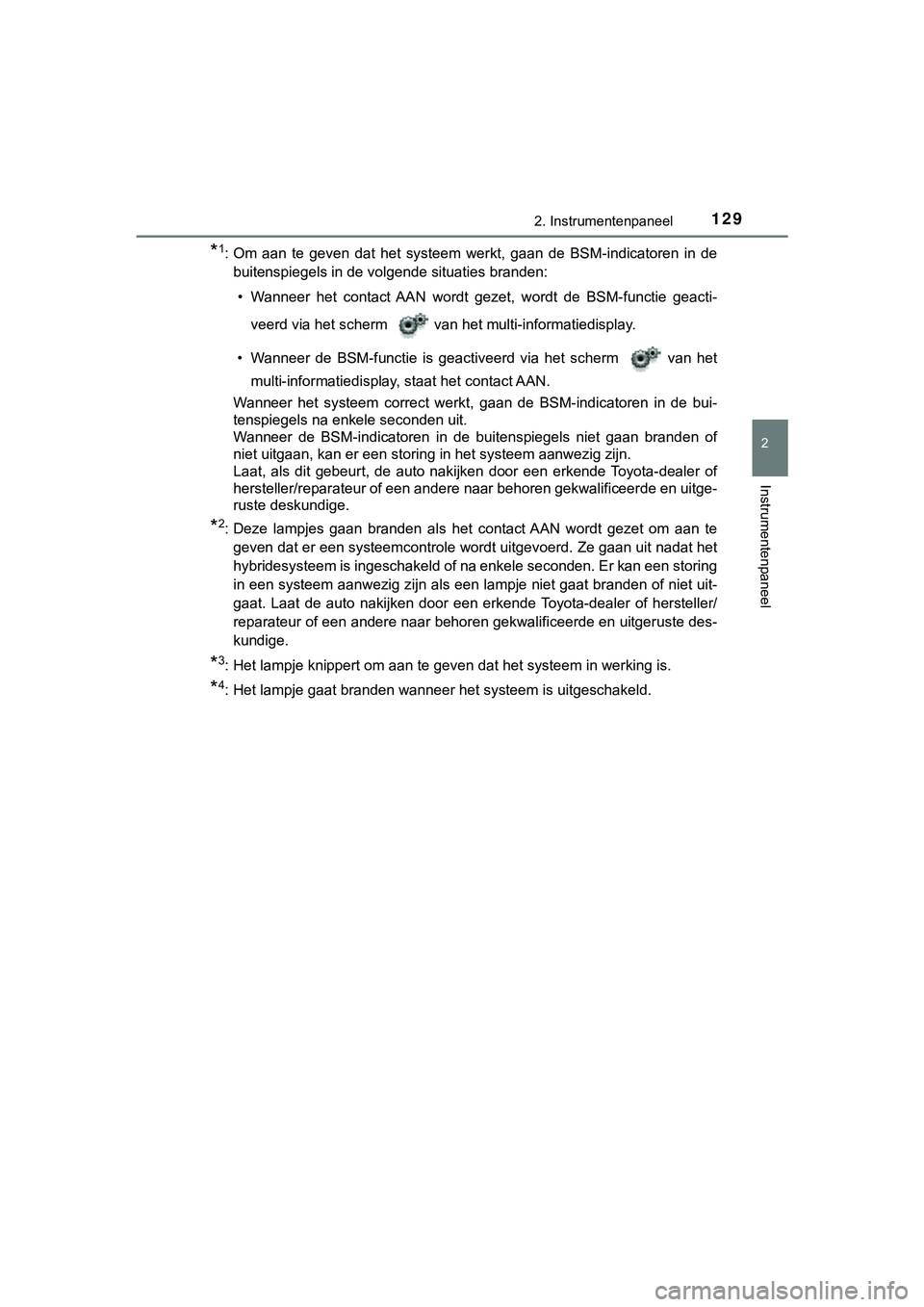

*1: Om aan te geven dat het systeem werkt, gaan de BSM-indicatoren in de
buitenspiegels in de volgende situaties branden:
• Wanneer het contact AAN wordt gezet, wordt de BSM-functie geacti-
veerd via het scherm van het multi-informatiedisplay.
• Wanneer de BSM-functie is geactiveerd via het scherm van het multi-informatiedisplay, staat het contact AAN.
Wanneer het systeem correct werkt, gaan de BSM-indicatoren in d e bui-
tenspiegels na enkele seconden uit.
Wanneer de BSM-indicatoren in de buitenspiegels niet gaan brand en of
niet uitgaan, kan er een storing in het systeem aanwezig zijn.
Laat, als dit gebeurt, de auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerd e en uitge-
ruste deskundige.
*2: Deze lampjes gaan branden als het contact AAN wordt gezet om a an te
geven dat er een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het
hybridesysteem is ingeschakeld of na enkele seconden. Er kan ee n storing
in een systeem aanwezig zijn als een lampje niet gaat branden o f niet uit-
gaat. Laat de auto nakijken door een erkende Toyota-dealer of h ersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
*3: Het lampje knippert om aan te geven dat het systeem in werking is.
*4: Het lampje gaat branden wanneer het systeem is uitgeschakeld.
C-HR_HV_OM_Europe_OM10576E.book Page 129 Thursday, March 15, 2018 4:01 PM
