Page 141 of 762

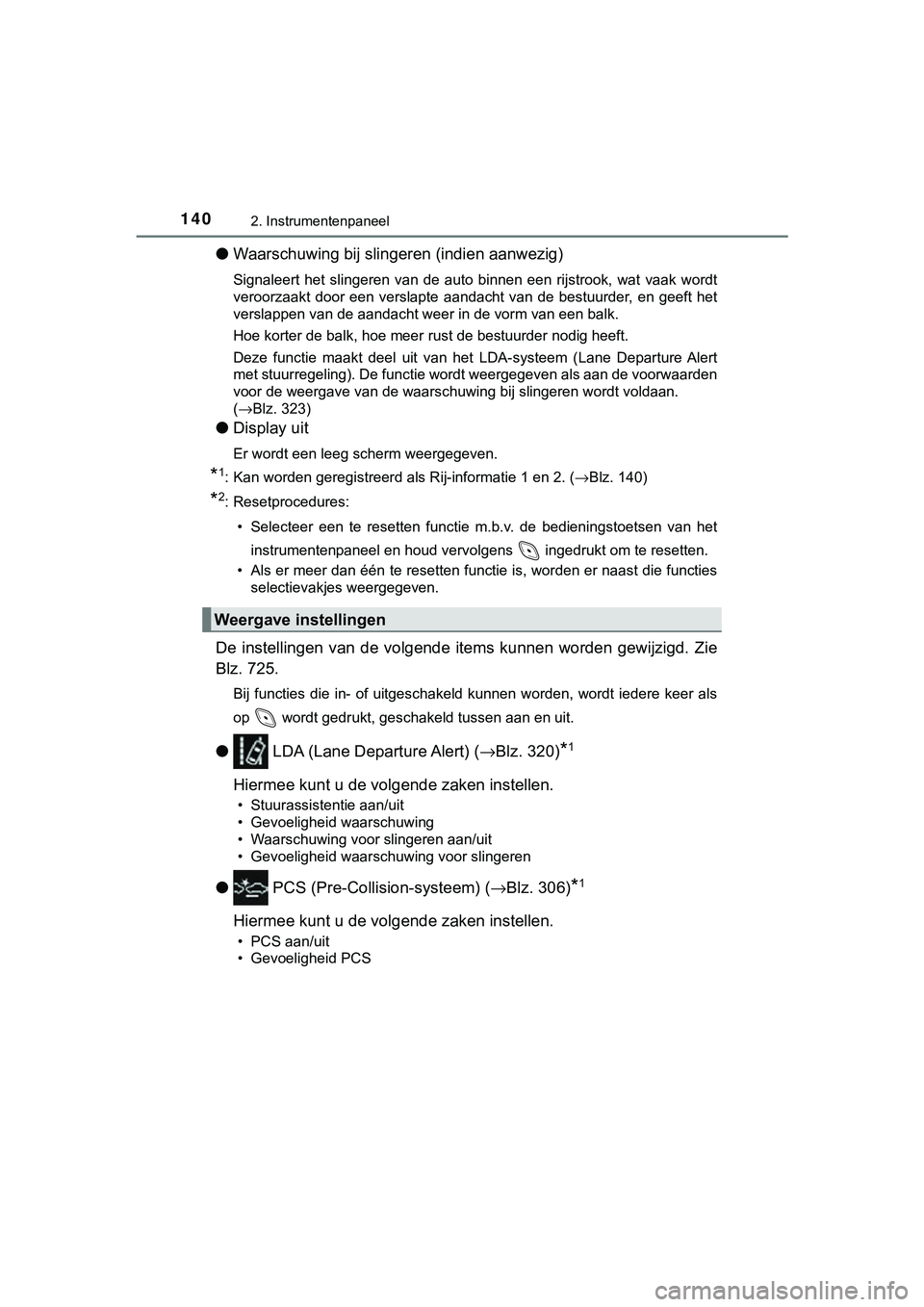

1402. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10576E
●Waarschuwing bij slin geren (indien aanwezig)
Signaleert het slingeren van de auto binnen een rijstrook, wat vaak wordt
veroorzaakt door een verslapte aandacht van de bestuurder, en geeft het
verslappen van de aandacht weer in de vorm van een balk.
Hoe korter de balk, hoe meer rust de bestuurder nodig heeft.
Deze functie maakt deel uit van het LDA-systeem (Lane Departure Alert
met stuurregeling). De functie wordt weergegeven als aan de voo rwaarden
voor de weergave van de waarschuw ing bij slingeren wordt voldaan.
( →Blz. 323)
● Display uit
Er wordt een leeg scherm weergegeven.
*1: Kan worden geregistreerd als Rij-informatie 1 en 2. ( →Blz. 140)
*2: Resetprocedures:
• Selecteer een te resetten functie m.b.v. de bedieningstoetsen van het instrumentenpaneel en houd vervolgens ingedrukt om te resetten .
• Als er meer dan één te resetten functie is, worden er naast di e functies
selectievakjes weergegeven.
De instellingen van de volgende items kunnen worden gewijzigd. Zie
Blz. 725.
Bij functies die in- of uitgeschakeld kunnen worden, wordt iede re keer als
op wordt gedrukt, geschakeld tussen aan en uit.
● LDA (Lane Departure Alert) ( →Blz. 320)*1
Hiermee kunt u de volg ende zaken instellen.
• Stuurassistentie aan/uit
• Gevoeligheid waarschuwing
• Waarschuwing voor slingeren aan/uit
• Gevoeligheid waarschuwing voor slingeren
● PCS (Pre-Collision-systeem) ( →Blz. 306)*1
Hiermee kunt u de volg ende zaken instellen.
• PCS aan/uit
• Gevoeligheid PCS
Weergave instellingen
C-HR_HV_OM_Europe_OM10576E.b ook Page 140 Thursday, March 15, 2018 4:01 PM
Page 142 of 762

1412. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10576E

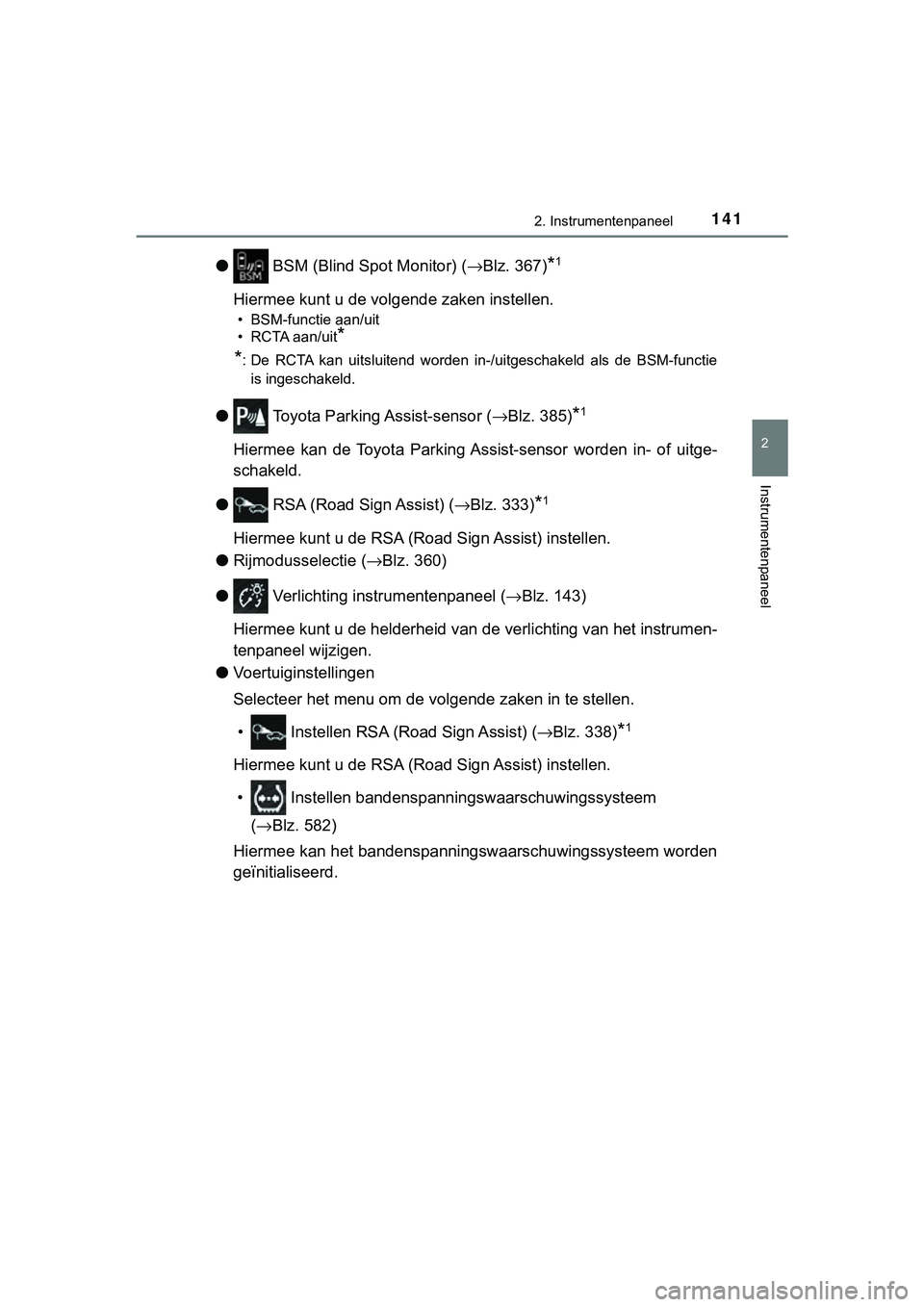

● BSM (Blind Spot Monitor) ( →Blz. 367)*1
Hiermee kunt u de volg ende zaken instellen.
• BSM-functie aan/uit
• RCTA aan/uit
*
*
: De RCTA kan uitsluitend worden in-/uitgeschakeld als de BSM-fu nctie
is ingeschakeld.
● Toyota Parking Assist-sensor ( →Blz. 385)*1
Hiermee kan de Toyota Parking As sist-sensor worden in- of uitge-
schakeld.
● RSA (Road Sign Assist) ( →Blz. 333)
*1
Hiermee kunt u de RSA (Road Sign Assist) instellen.
● Rijmodusselectie ( →Blz. 360)
● Verlichting instrumentenpaneel ( →Blz. 143)
Hiermee kunt u de helderheid v an de verlichting van het instrum en-
tenpaneel wijzigen.
● Voertuiginstellingen
Selecteer het menu om de vol gende zaken in te stellen.
• Instellen RSA (Road Sign Assist) (→ Blz. 338)
*1
Hiermee kunt u de RSA (Road Sign Assist) instellen.
• Instellen bandenspanningswaarschuwingssysteem (→ Blz. 582)
Hiermee kan het bandenspanningsw aarschuwingssysteem worden
geïnitialiseerd.
C-HR_HV_OM_Europe_OM10576E.b ook Page 141 Thursday, March 15, 2018 4:01 PM
Page 143 of 762

1422. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10576E

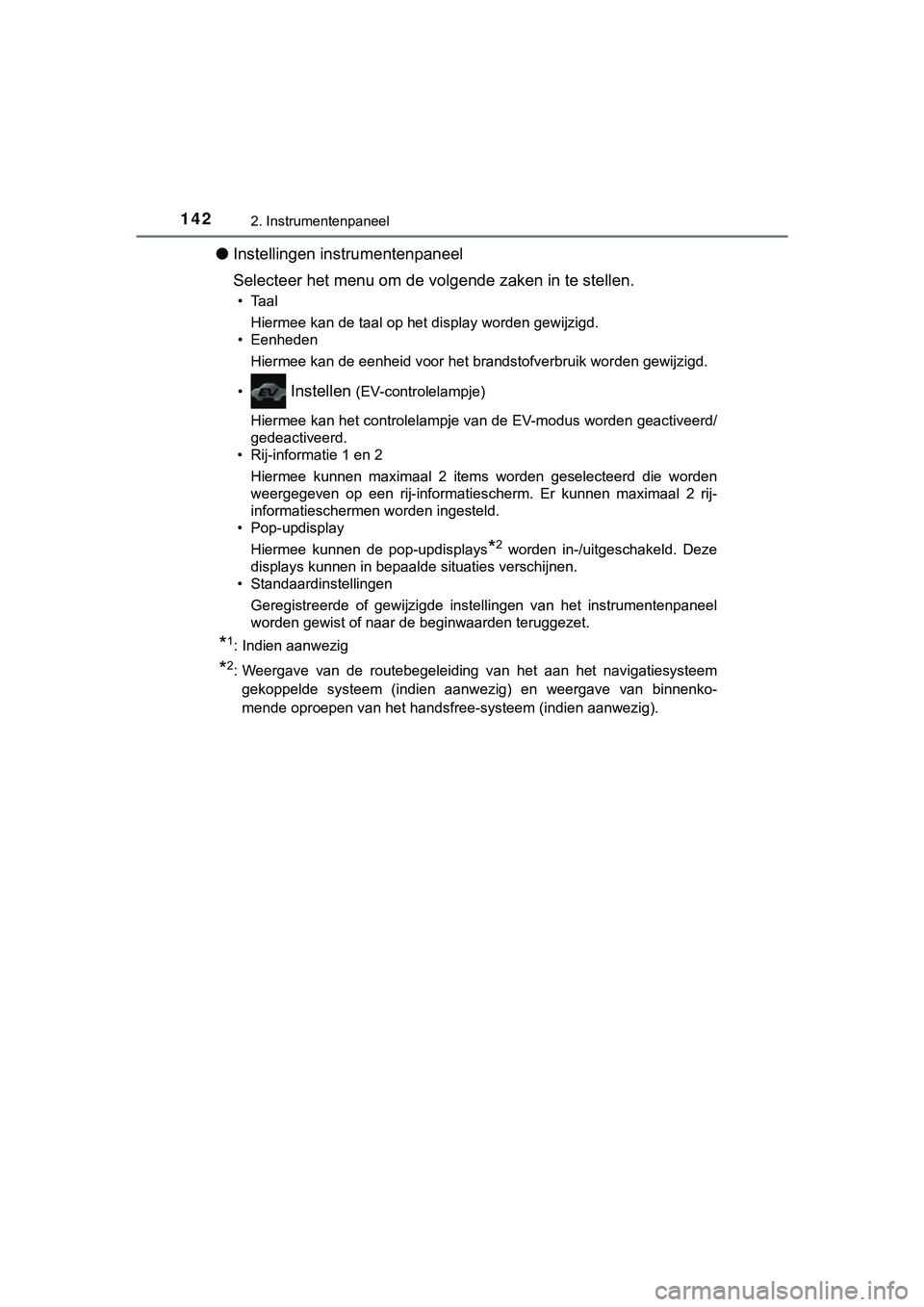

●Instellingen instrumentenpaneel
Selecteer het menu om de vol gende zaken in te stellen.
• Taal
Hiermee kan de taal op het display worden gewijzigd.
• Eenheden
Hiermee kan de eenheid voor het brandstofverbruik worden gewijz igd.
•
Instellen (EV-controlelampje)
Hiermee kan het controlelampje van de EV-modus worden geactivee rd/
gedeactiveerd.
• Rij-informatie 1 en 2
Hiermee kunnen maximaal 2 items worden geselecteerd die worden
weergegeven op een rij-informatiescherm. Er kunnen maximaal 2 r ij-
informatieschermen worden ingesteld.
• Pop-updisplay
Hiermee kunnen de pop-updisplays
*2 worden in-/uitgeschakeld. Deze
displays kunnen in bepaalde situaties verschijnen.
• Standaardinstellingen
Geregistreerde of gewijzigde instellingen van het instrumentenp aneel
worden gewist of naar de beginwaarden teruggezet.
*1: Indien aanwezig
*2: Weergave van de routebegeleiding van het aan het navigatiesyst eem
gekoppelde systeem (indien aanwezig) en weergave van binnenko-
mende oproepen van het handsfree-systeem (indien aanwezig).
C-HR_HV_OM_Europe_OM10576E.b ook Page 142 Thursday, March 15, 2018 4:01 PM
Page 144 of 762

1432. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10576E

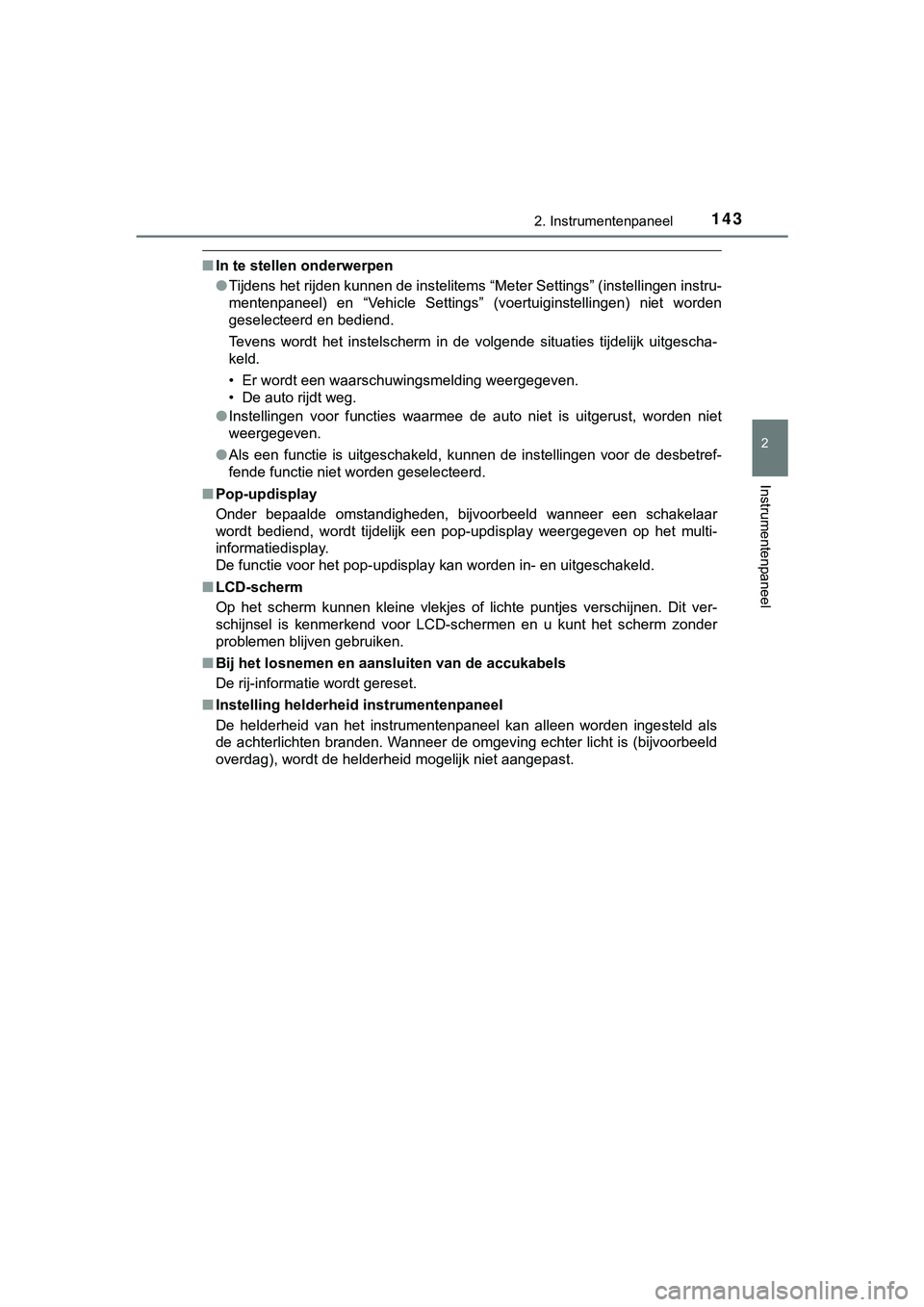

■In te stellen onderwerpen
●Tijdens het rijden kunnen de instelitems “Meter Settings” (inst ellingen instru-
mentenpaneel) en “Vehicle Settings” (voertuiginstellingen) niet worden
geselecteerd en bediend.
Tevens wordt het instelscherm in de volgende situaties tijdelijk uitgescha-
keld.
• Er wordt een waarschuwingsmelding weergegeven.
• De auto rijdt weg.
● Instellingen voor functies waarmee de auto niet is uitgerust, w orden niet
weergegeven.
● Als een functie is uitgeschakeld, kunnen de instellingen voor d e desbetref-
fende functie niet worden geselecteerd.
■ Pop-updisplay
Onder bepaalde omstandigheden, bijvoorbeeld wanneer een schakel aar
wordt bediend, wordt tijdelijk een pop-updisplay weergegeven op het multi-
informatiedisplay.
De functie voor het pop-updisplay kan worden in- en uitgeschake ld.
■ LCD-scherm
Op het scherm kunnen kleine vlekjes of lichte puntjes verschijn en. Dit ver-
schijnsel is kenmerkend voor LCD-schermen en u kunt het scherm zonder
problemen blijven gebruiken.
■ Bij het losnemen en aansluiten van de accukabels
De rij-informatie wordt gereset.
■ Instelling helderheid instrumentenpaneel
De helderheid van het instrumentenpaneel kan alleen worden inge steld als
de achterlichten branden. Wanneer de omgeving echter licht is ( bijvoorbeeld
overdag), wordt de helderheid mogelijk niet aangepast.
C-HR_HV_OM_Europe_OM10576E.b ook Page 143 Thursday, March 15, 2018 4:01 PM
Page 145 of 762

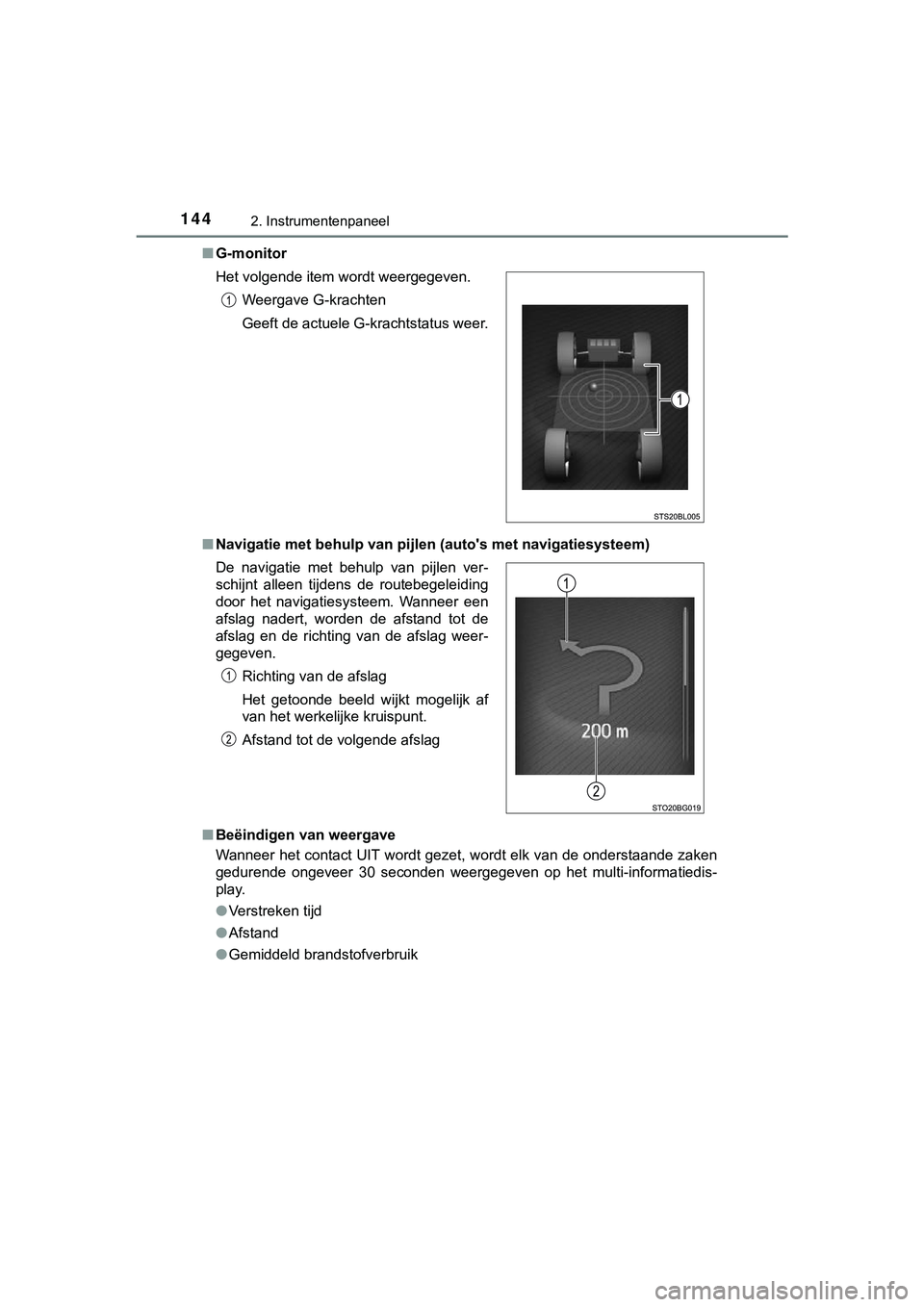

1442. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10576E■
G-monitor
■ Navigatie met behulp van pijlen (auto's met navigatiesysteem)
■ Beëindigen van weergave
Wanneer het contact UIT wordt gezet, wordt elk van de onderstaande zaken
gedurende ongeveer 30 seconden weergegeven op het multi-informa tiedis-
play.
● Verstreken tijd
● Afstand
● Gemiddeld brandstofverbruik
Het volgende item wordt weergegeven.
Weergave G-krachten
Geeft de actuele G-krachtstatus weer.
De navigatie met behulp van pijlen ver-
schijnt alleen tijdens de routebegeleiding
door het navigatiesysteem. Wanneer een
afslag nadert, worden de afstand tot de
afslag en de richting van de afslag weer-
gegeven. Richting van de afslag
Het getoonde beeld wijkt mogelijk af
van het werkelijke kruispunt.
Afstand tot de volgende afslag
C-HR_HV_OM_Europe_OM10576E.b ook Page 144 Thursday, March 15, 2018 4:01 PM
Page 146 of 762

1452. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10576E

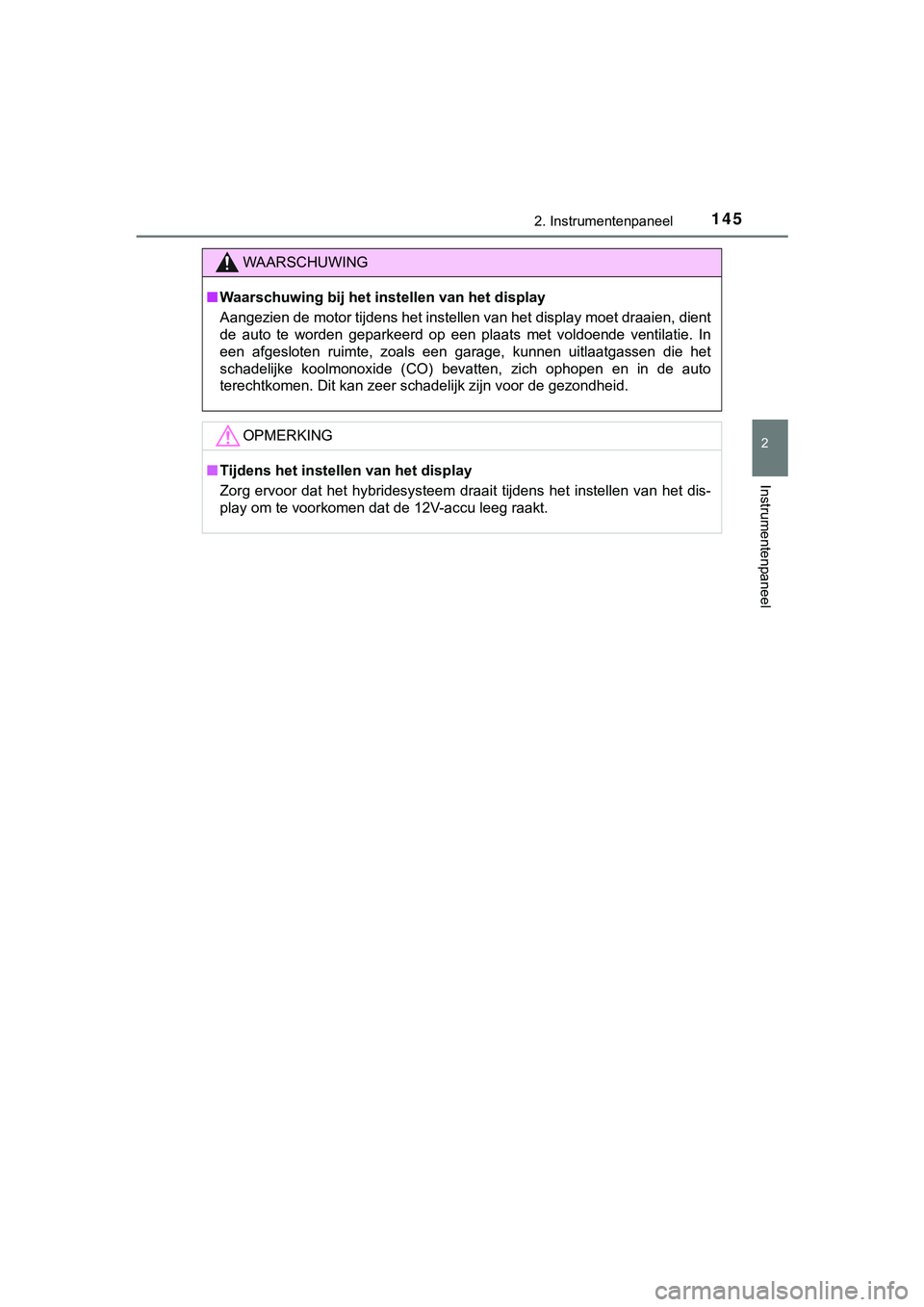

WAARSCHUWING
■Waarschuwing bij het instellen van het display
Aangezien de motor tijdens het instellen van het display moet draaien, dient
de auto te worden geparkeerd op een plaats met voldoende ventil atie. In
een afgesloten ruimte, zoals een garage, kunnen uitlaatgassen d ie het
schadelijke koolmonoxide (CO) bevatten, zich ophopen en in de a uto
terechtkomen. Dit kan zeer schadelijk zijn voor de gezondheid.
OPMERKING
■ Tijdens het instellen van het display
Zorg ervoor dat het hybridesysteem draait tijdens het instellen van het dis-
play om te voorkomen dat de 12V-accu leeg raakt.
C-HR_HV_OM_Europe_OM10576E.b ook Page 145 Thursday, March 15, 2018 4:01 PM
Page 147 of 762

1462. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10576E

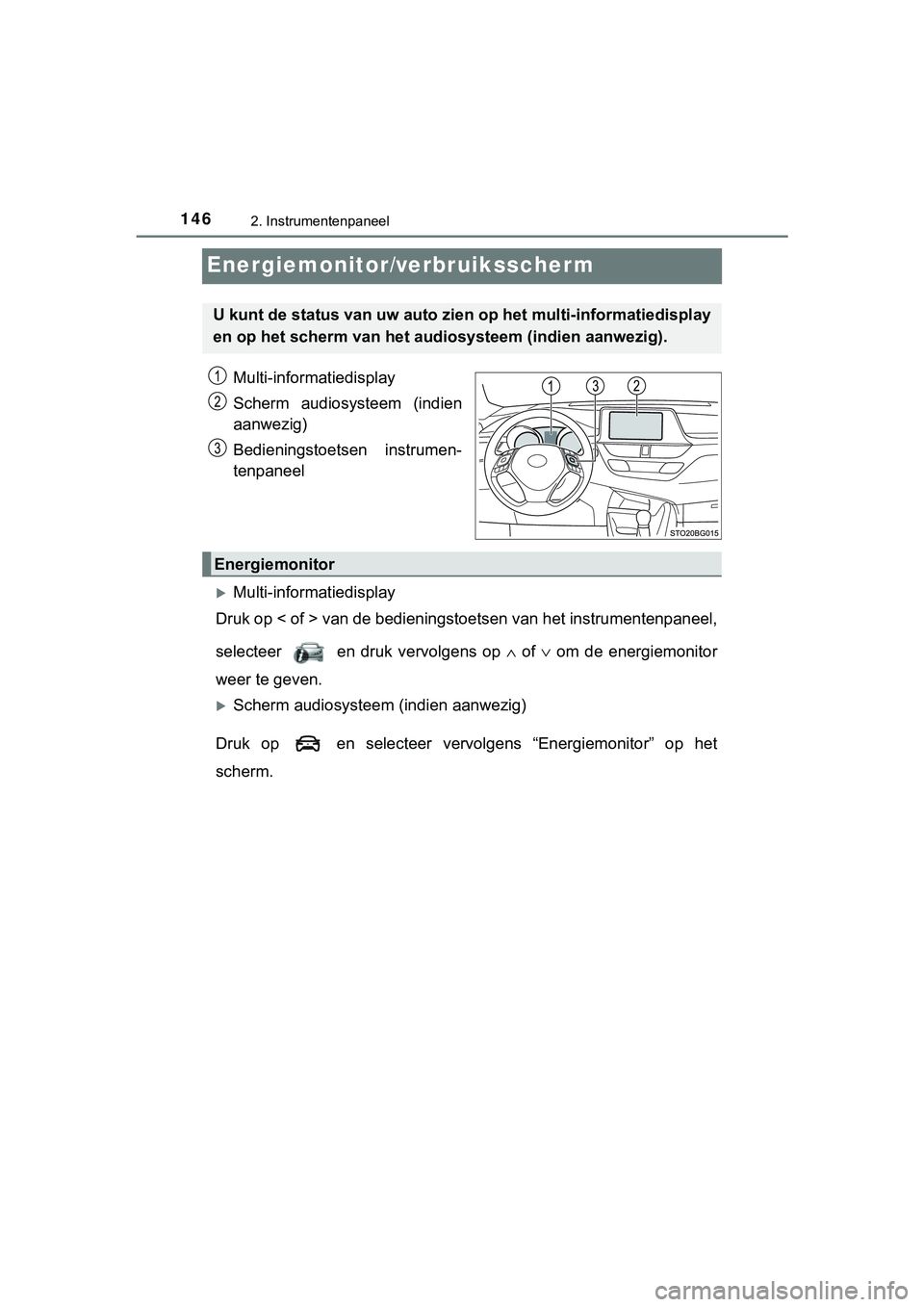

Energiemonitor/verbruiksscherm
Multi-informatiedisplay
Scherm audiosysteem (indien
aanwezig)
Bedieningstoetsen instrumen-
tenpaneel
Multi-informatiedisplay
Druk op < of > van de bediening stoetsen van het instrumentenpan eel,
selecteer en druk vervolgens op ∧ of ∨ om de energiemonitor
weer te geven.
Scherm audiosysteem (indien aanwezig)
Druk op en selecteer vervolgens “Energiemonitor” op het
scherm.
U kunt de status van uw auto zien op het multi-informatiedispla y
en op het scherm van het audio systeem (indien aanwezig).
Energiemonitor
C-HR_HV_OM_Europe_OM10576E.b ook Page 146 Thursday, March 15, 2018 4:01 PM
Page 148 of 762

1472. Instrumentenpaneel
2
Instrumentenpaneel

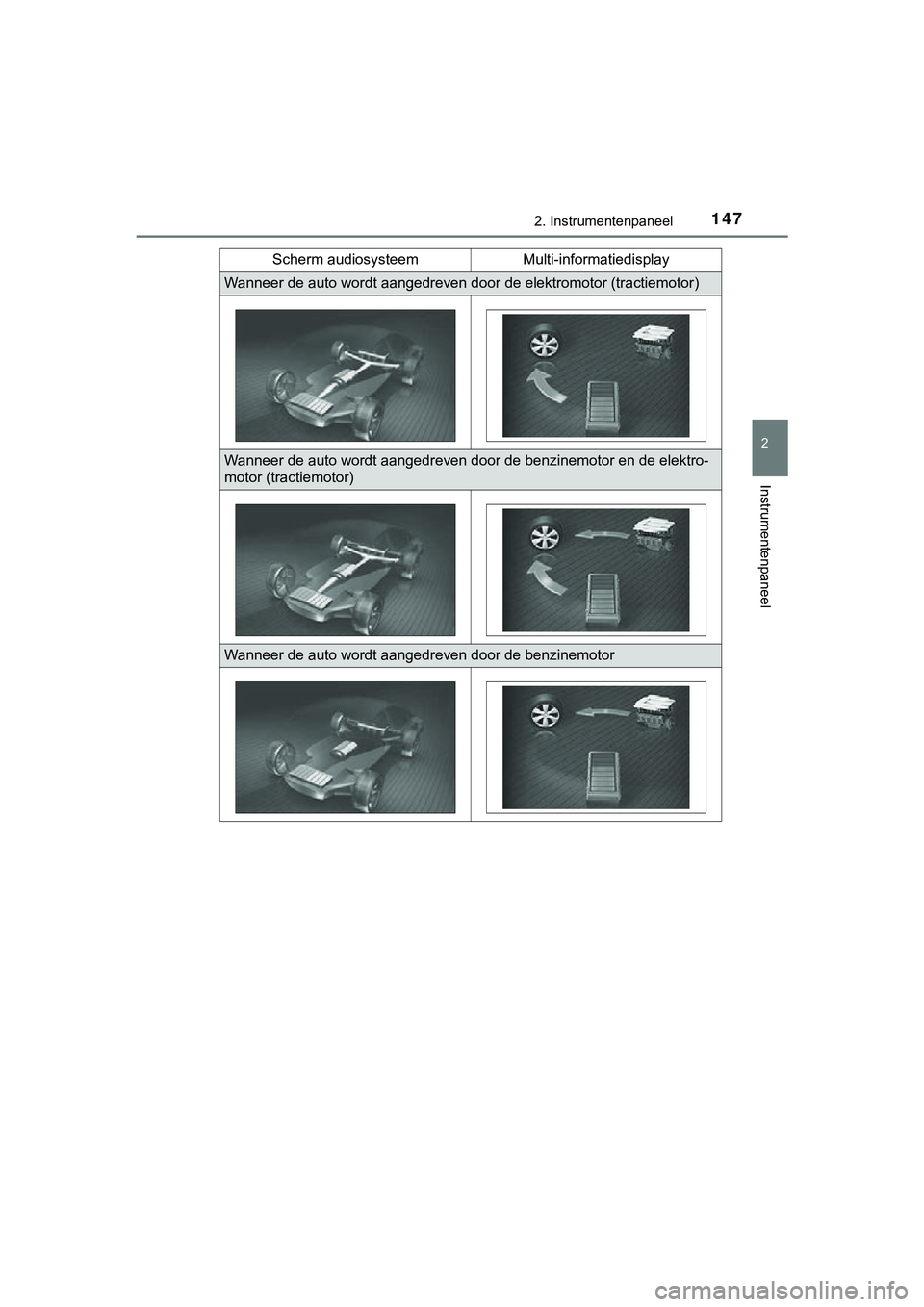

C-HR_HV_OM_Europe_OM10576EScherm audiosysteem
Multi-informatiedisplay
Wanneer de auto wordt aangedreven door de elektromotor (tractie motor)
Wanneer de auto wordt aangedreven door de benzinemotor en de el ektro-
motor (tractiemotor)
Wanneer de auto wordt aangedreven door de benzinemotor
C-HR_HV_OM_Europe_OM10576E.b ook Page 147 Thursday, March 15, 2018 4:01 PM
Page 149 of 762

1482. Instrumentenpaneel

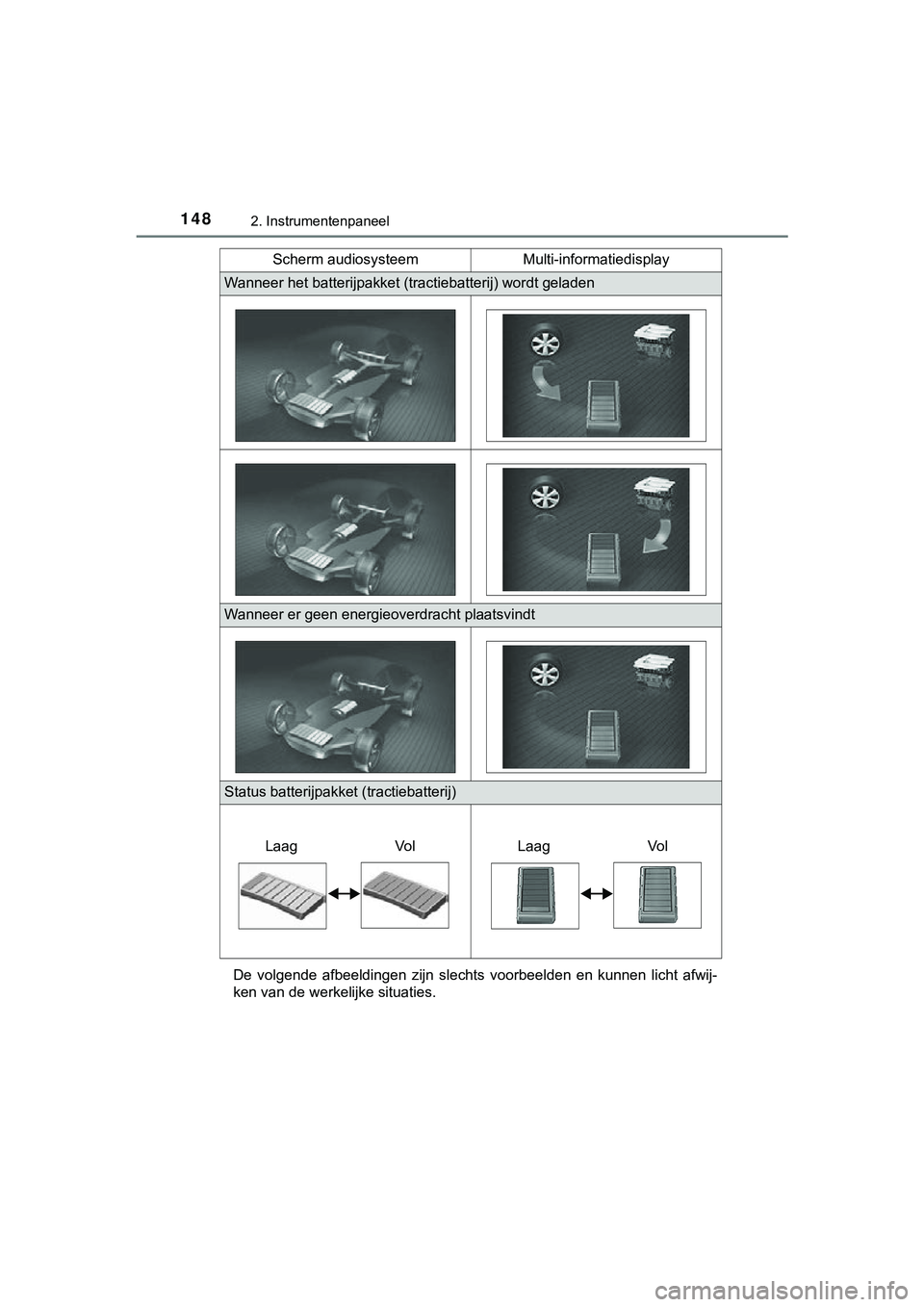

C-HR_HV_OM_Europe_OM10576EDe volgende afbeeldingen zijn slechts voorbeelden en kunnen lic
ht afwij-
ken van de werkelijke situaties.
Wanneer het batterijpakket (tractiebatterij) wordt geladen
Wanneer er geen energieoverdracht plaatsvindt
Status batterijpakket (tractiebatterij)
Scherm audiosysteem Multi-informatiedisplay
LaagVolLaag Vol
C-HR_HV_OM_Europe_OM10576E.b ook Page 148 Thursday, March 15, 2018 4:01 PM
Page 150 of 762

1492. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10576E

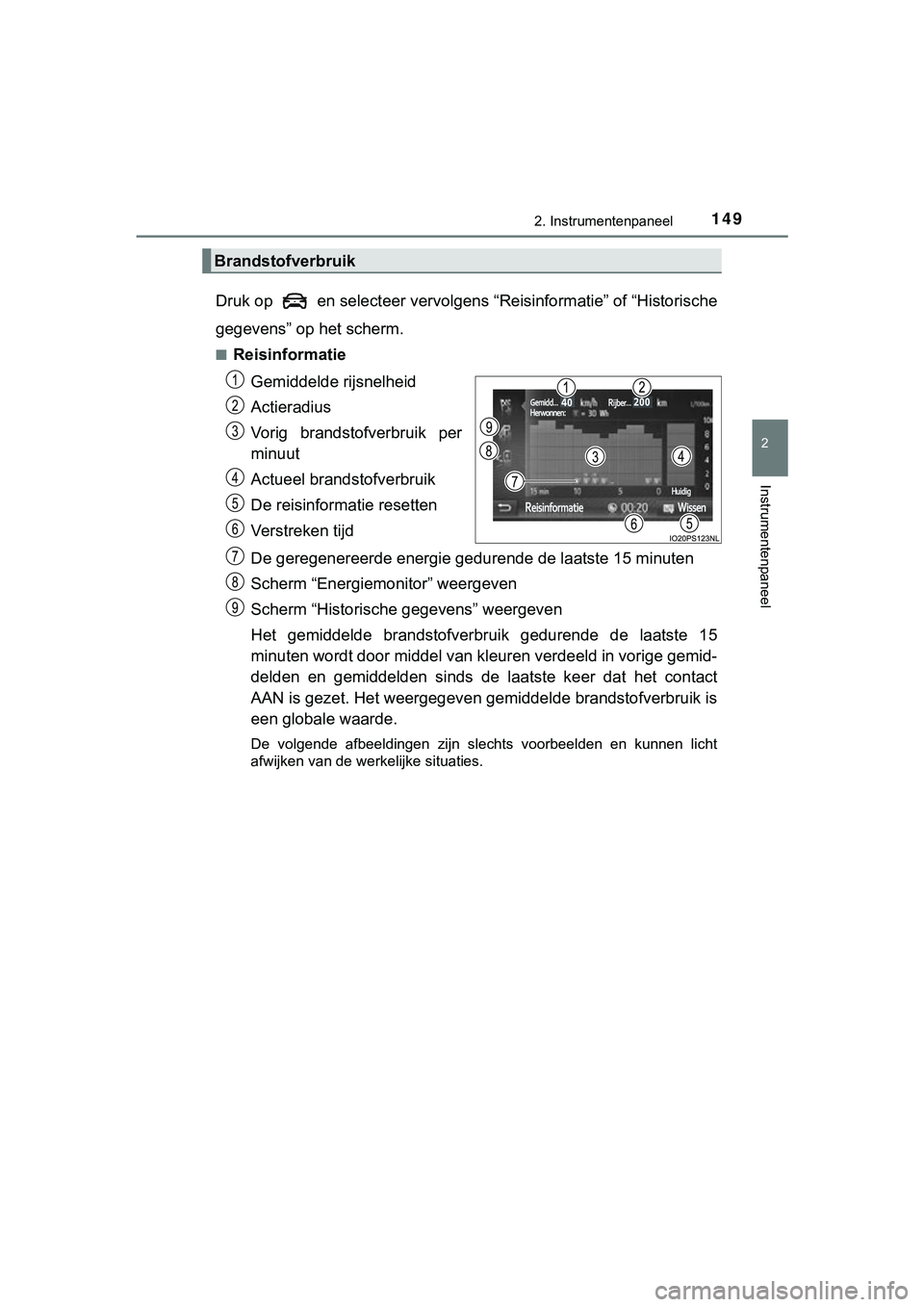

Druk op en selecteer vervolgens “Reisinformatie” of “Historische
gegevens” op het scherm.
■Reisinformatie
Gemiddelde rijsnelheid
Actieradius
Vorig brandstofverbruik per
minuut
Actueel brandstofverbruik
De reisinformatie resetten
Verstreken tijd
De geregenereerde energie ge durende de laatste 15 minuten
Scherm “Energiemonitor” weergeven
Scherm “Historische gegevens” weergeven
Het gemiddelde brandstofverbruik gedurende de laatste 15
minuten wordt door middel van kleuren verdeeld in vorige gemid-
delden en gemiddelden sinds de la atste keer dat het contact
AAN is gezet. Het weergegeven gem iddelde brandstofverbruik is
een globale waarde.
De volgende afbeeldingen zijn slechts voorbeelden en kunnen lic ht
afwijken van de werkelijke situaties.
Brandstofverbruik
