TOYOTA C_HR HYBRID 2018 Instructieboekje (in Dutch)

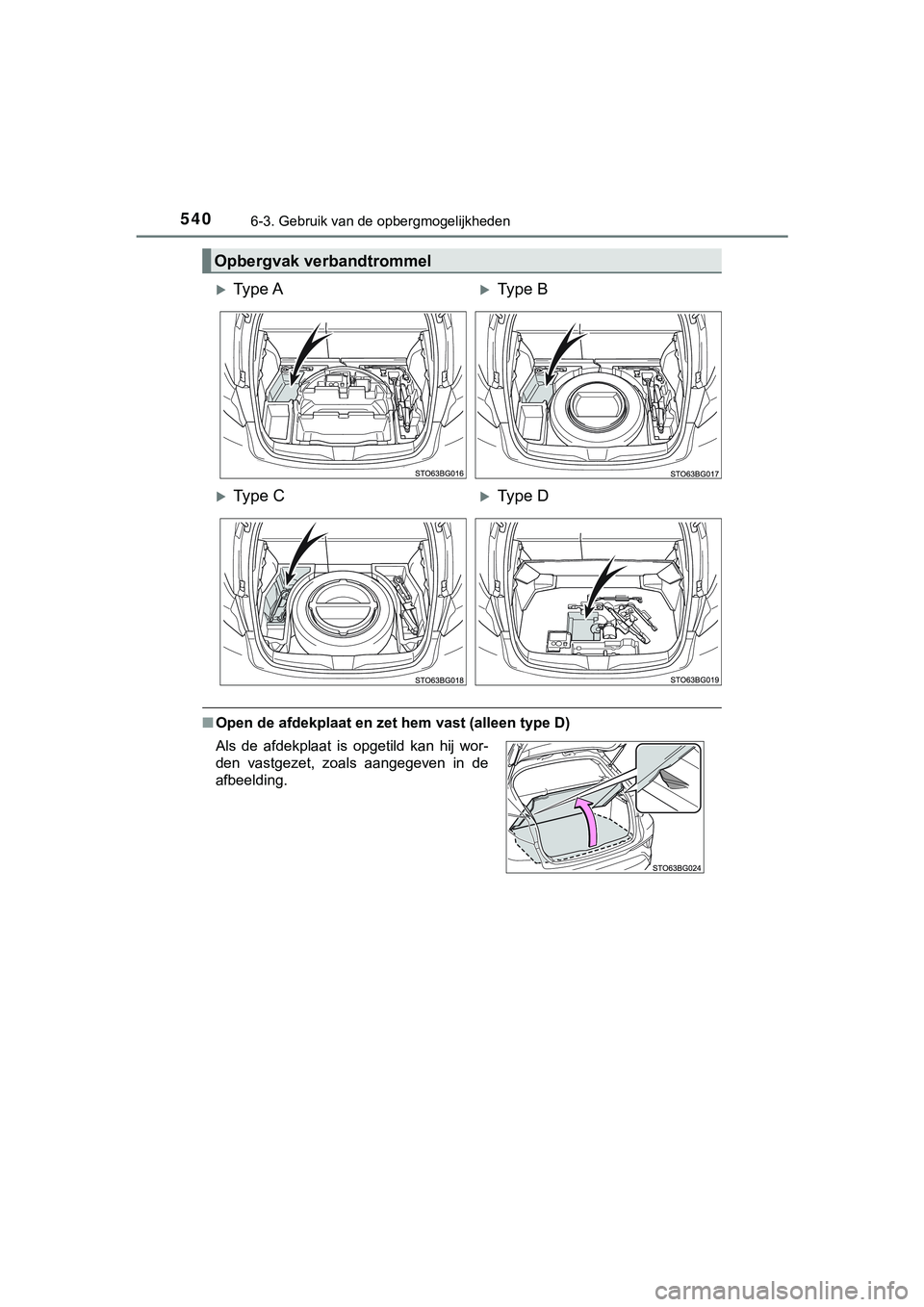

5406-3. Gebruik van de opbergmogelijkheden
C-HR_HV_OM_Europe_OM10576E
■Open de afdekplaat en zet hem vast (alleen type D)
Opbergvak verbandtrommel
Ty p e AType B
Ty p e CType D
Als de afdekplaat is opgetild kan hij wor-
den vastgezet, zoals aangegeven in de
afbeelding.
C-HR_HV_OM_Europe_OM10576E.b ook Page 540 Thursday, March 15, 2018 4:01 PM

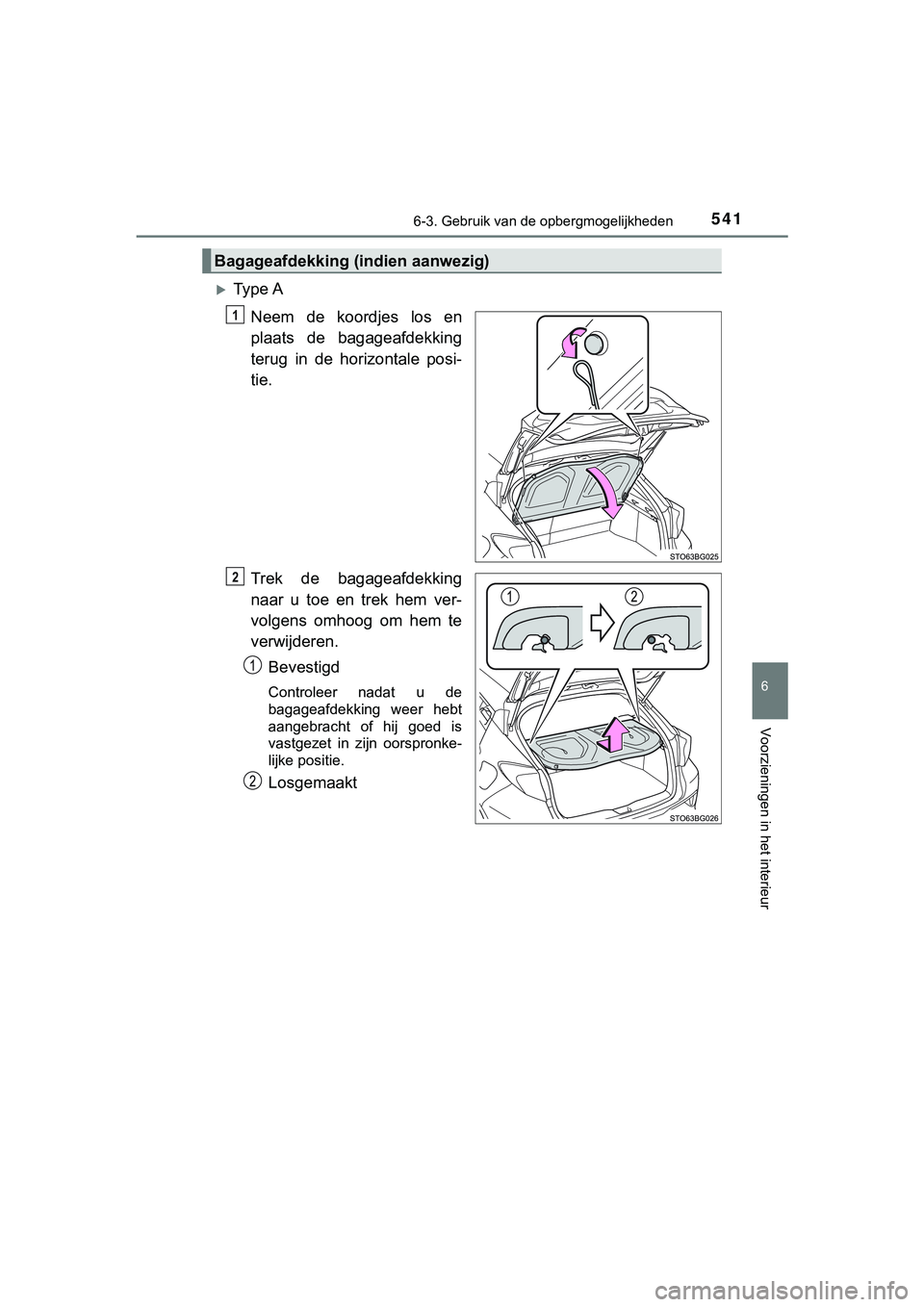

5416-3. Gebruik van de opbergmogelijkheden
C-HR_HV_OM_Europe_OM10576E
6
Voorzieningen in het interieur
Ty p e A
Neem de koordjes los en
plaats de bagageafdekking
terug in de horizontale posi-
tie.
Trek de bagageafdekking
naar u toe en trek hem ver-
volgens omhoog om hem te
verwijderen.Bevestigd
Controleer nadat u de
bagageafdekking weer hebt
aangebracht of hij goed is
vastgezet in zijn oorspronke-
lijke positie.
Losgemaakt
Bagageafdekking (indien aanwezig)
1
2
C-HR_HV_OM_Europe_OM10576E.b ook Page 541 Thursday, March 15, 2018 4:01 PM

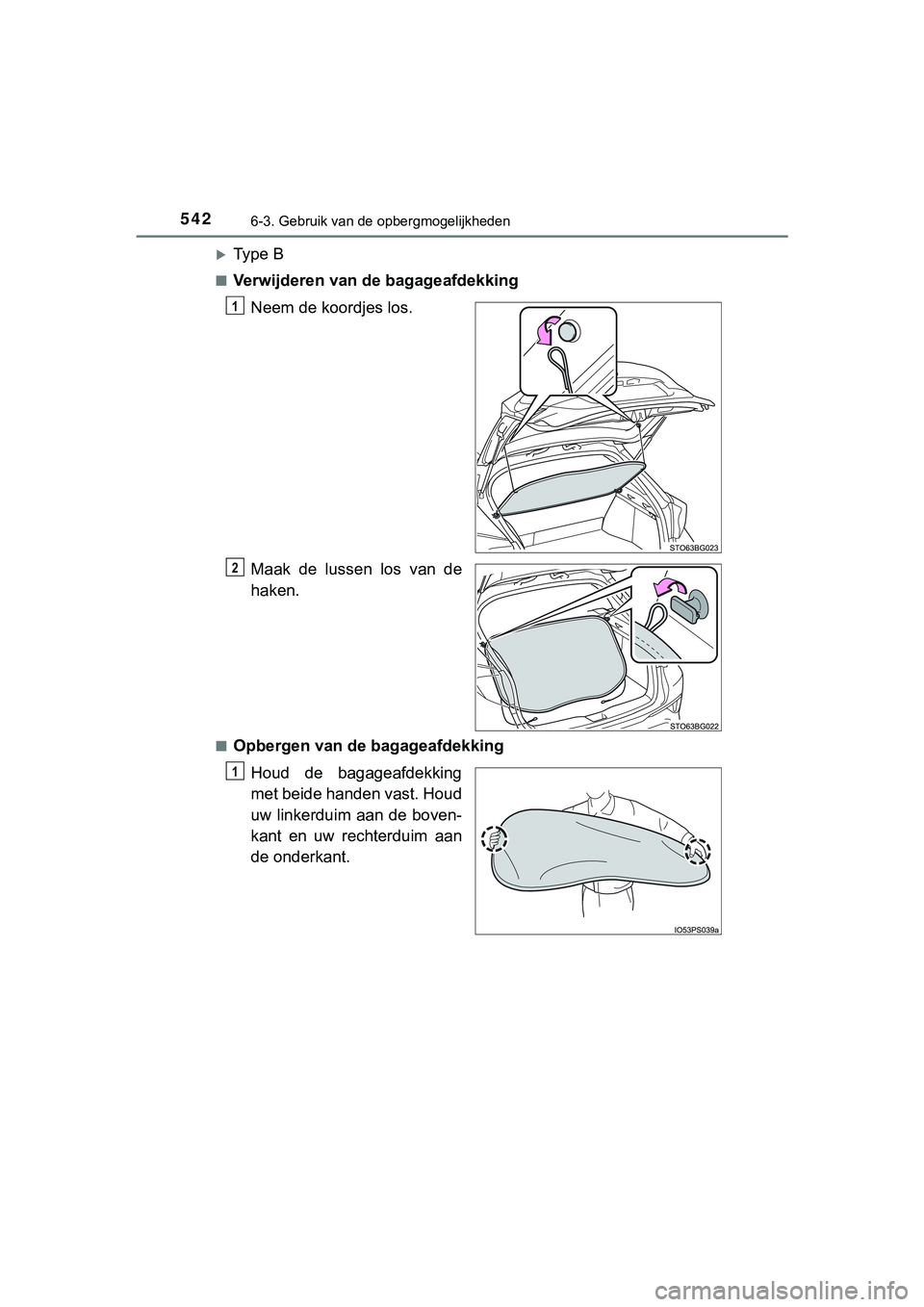

5426-3. Gebruik van de opbergmogelijkheden
C-HR_HV_OM_Europe_OM10576E
Ty p e B
■Verwijderen van de bagageafdekkingNeem de koordjes los.
Maak de lussen los van de
haken.
■Opbergen van de bagageafdekkingHoud de bagageafdekking
met beide handen vast. Houd
uw linkerduim aan de boven-
kant en uw rechterduim aan
de onderkant.
1
2
1
C-HR_HV_OM_Europe_OM10576E.b ook Page 542 Thursday, March 15, 2018 4:01 PM

5436-3. Gebruik van de opbergmogelijkheden
C-HR_HV_OM_Europe_OM10576E
6
Voorzieningen in het interieur
Buig één zijde van de baga-
geafdekking naar u toe.
Draai de andere zijde in de
tegenovergestelde richting,
zoals aangegeven in de
afbeelding.
Maak een kleine cirkel en
vouw deze vervolgens naar
binnen.
Zorg dat de drie cirkels goed
op elkaar liggen.2
3
4
5
C-HR_HV_OM_Europe_OM10576E.b ook Page 543 Thursday, March 15, 2018 4:01 PM

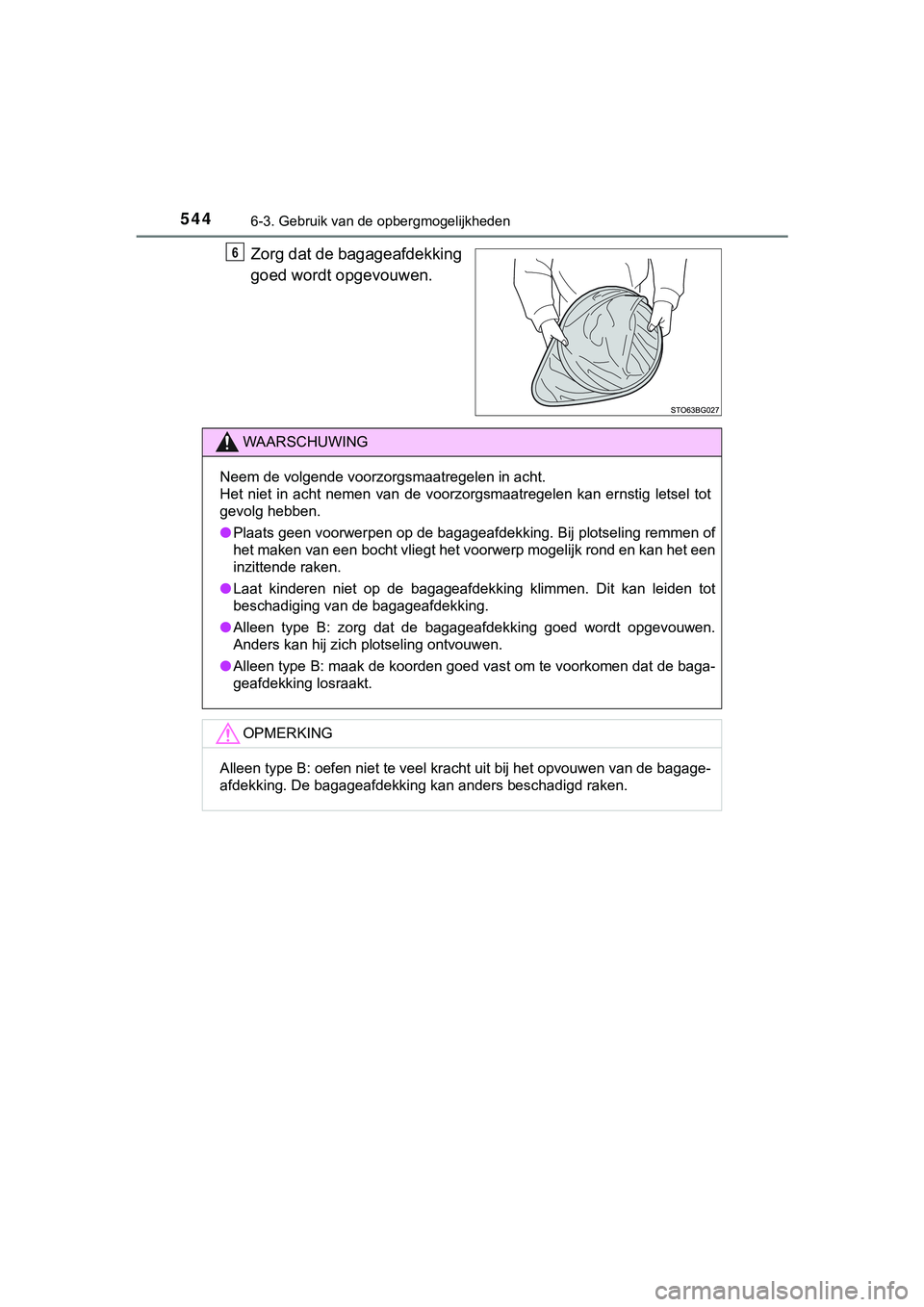

5446-3. Gebruik van de opbergmogelijkheden
C-HR_HV_OM_Europe_OM10576E
Zorg dat de bagageafdekking
goed wordt opgevouwen.6
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
● Plaats geen voorwerpen op de bagageafdekking. Bij plotseling re mmen of
het maken van een bocht vliegt het voorwerp mogelijk rond en ka n het een
inzittende raken.
● Laat kinderen niet op de bagageafdekking klimmen. Dit kan leide n tot
beschadiging van de bagageafdekking.
● Alleen type B: zorg dat de bagageafdekking goed wordt opgevouwe n.
Anders kan hij zich plotseling ontvouwen.
● Alleen type B: maak de koorden goed vast om te voorkomen dat de baga-
geafdekking losraakt.
OPMERKING
Alleen type B: oefen niet te veel kracht uit bij het opvouwen v an de bagage-
afdekking. De bagageafdekking kan anders beschadigd raken.
C-HR_HV_OM_Europe_OM10576E.b ook Page 544 Thursday, March 15, 2018 4:01 PM

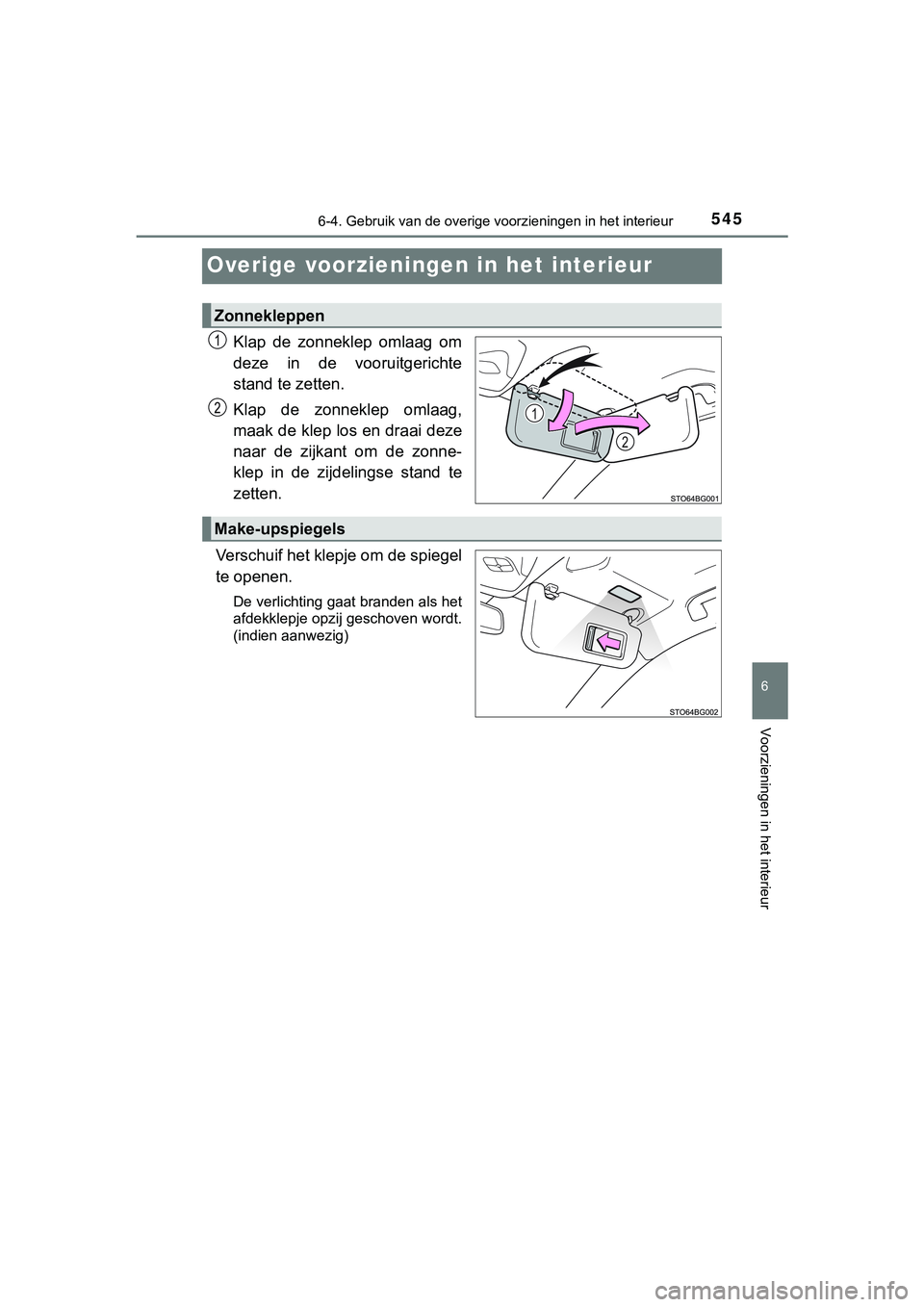

5456-4. Gebruik van de overige voorzieningen in het interieur
C-HR_HV_OM_Europe_OM10576E
6
Voorzieningen in het interieur
Overige voorzieningen in het interieur
Klap de zonneklep omlaag om
deze in de vooruitgerichte
stand te zetten.
Klap de zonneklep omlaag,
maak de klep los en draai deze
naar de zijkant om de zonne-
klep in de zijdelingse stand te
zetten.
Verschuif het klepje om de spiegel
te openen.
De verlichting gaat branden als het
afdekklepje opzij geschoven wordt.
(indien aanwezig)
Zonnekleppen
2
1
0DNHXSVSLHJH\
OV
C-HR_HV_OM_Europe_OM10576E.b ook Page 545 Thursday, March 15, 2018 4:01 PM

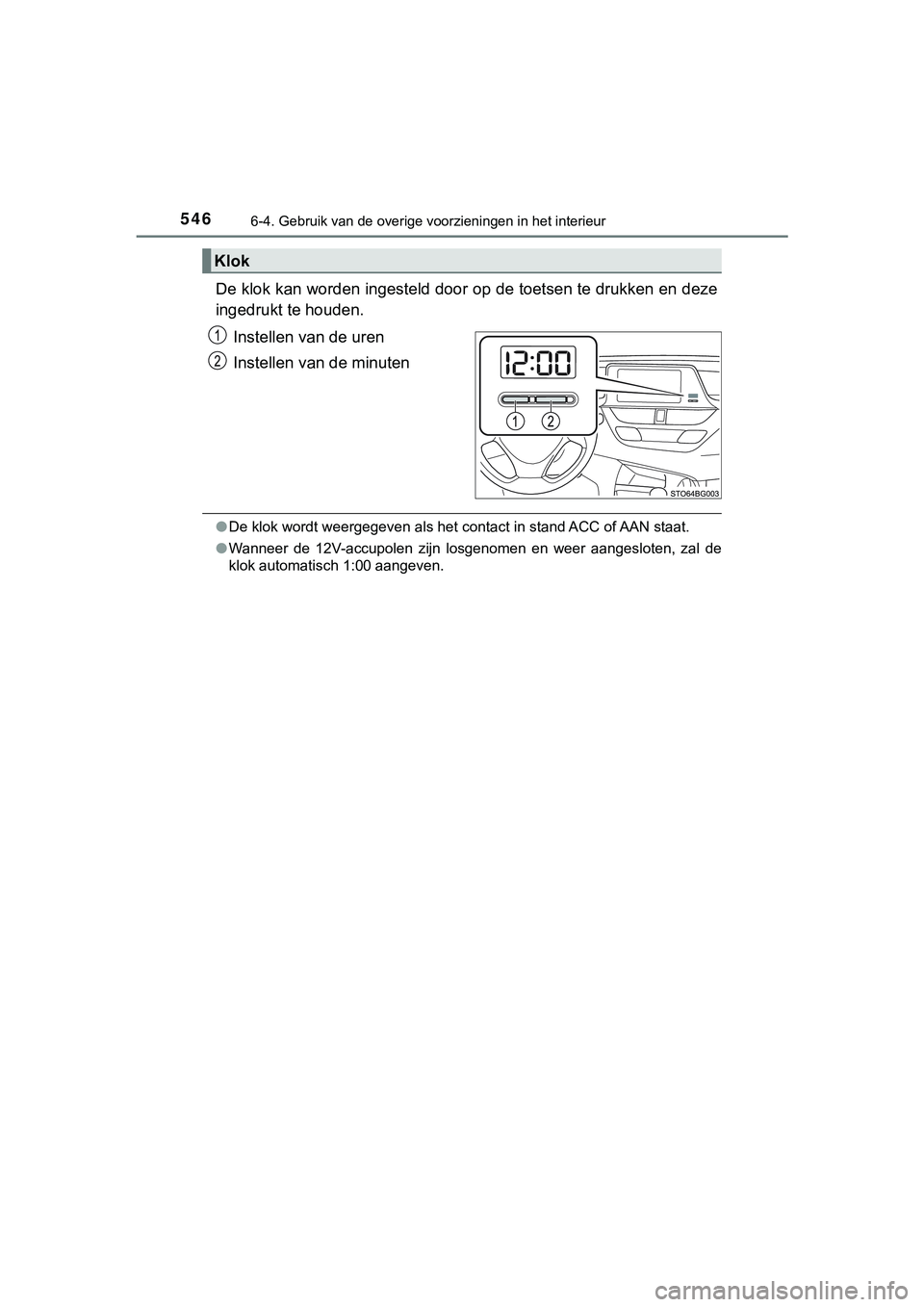

5466-4. Gebruik van de overige voorzieningen in het interieur
C-HR_HV_OM_Europe_OM10576E
De klok kan worden ingesteld door op de toetsen te drukken en deze
ingedrukt te houden.
Instellen van de uren
Instellen van de minuten
●De klok wordt weergegeven als het contact in stand ACC of AAN staat.
● Wanneer de 12V-accupolen zijn losgenomen en weer aangesloten, z al de
klok automatisch 1:00 aangeven.
Klok
C-HR_HV_OM_Europe_OM10576E.b ook Page 546 Thursday, March 15, 2018 4:01 PM

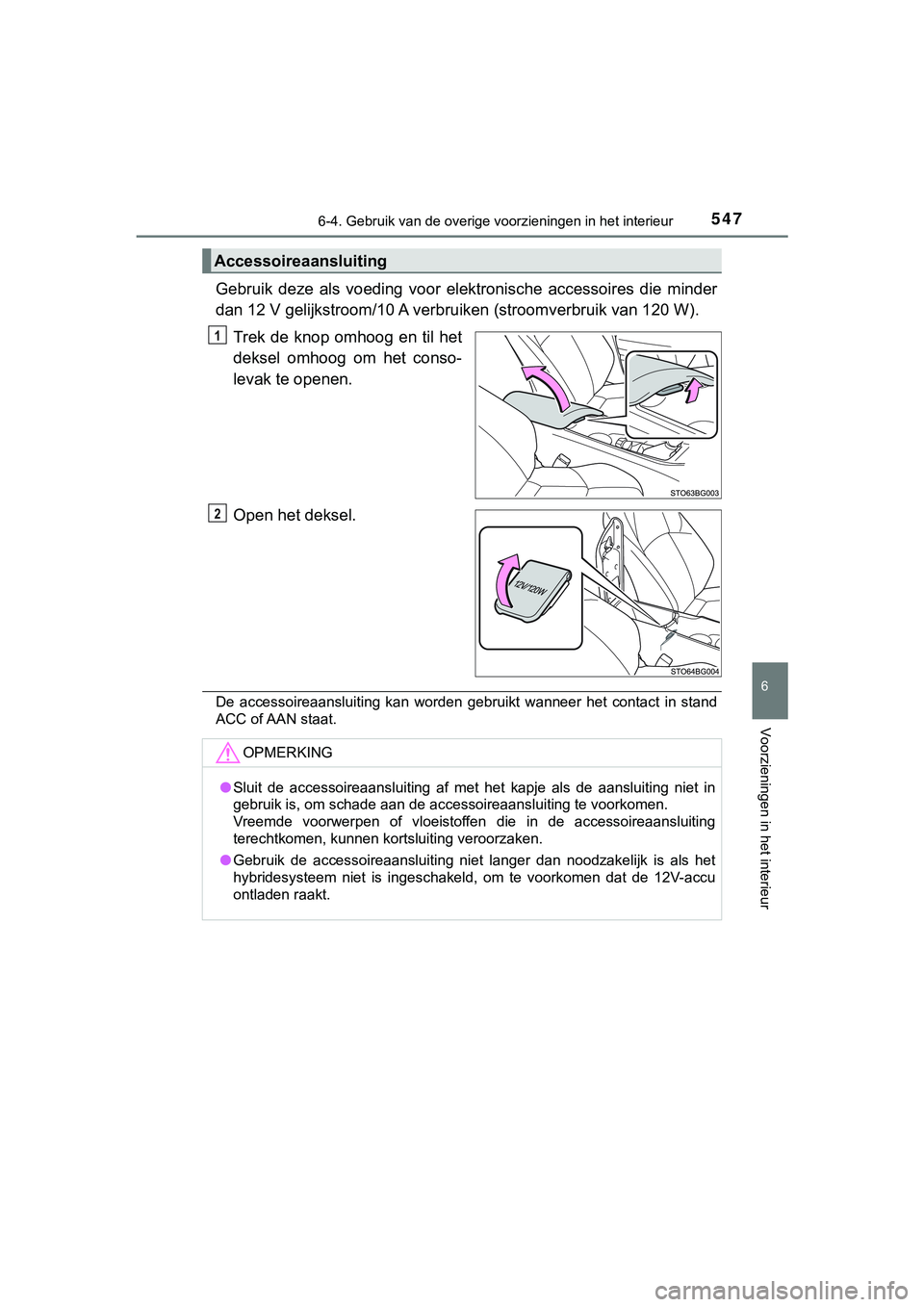

5476-4. Gebruik van de overige voorzieningen in het interieur
C-HR_HV_OM_Europe_OM10576E
6
Voorzieningen in het interieur
Gebruik deze als voeding voor ele ktronische accessoires die minder
dan 12 V gelijkstroom/10 A verbr uiken (stroomverbruik van 120 W ).
Trek de knop omhoog en til het
deksel omhoog om het conso-
levak te openen.
Open het deksel.
De accessoireaansluiting kan worden gebruikt wanneer het contact in stand
ACC of AAN staat.
Accessoireaansluiting
1
2
OPMERKING
● Sluit de accessoireaansluiting af met het kapje als de aansluit ing niet in
gebruik is, om schade aan de accessoireaansluiting te voorkomen.
Vreemde voorwerpen of vloeistoffen die in de accessoireaansluiting
terechtkomen, kunnen kortsluiting veroorzaken.
● Gebruik de accessoireaansluiting niet langer dan noodzakelijk is als het
hybridesysteem niet is ingeschakeld, om te voorkomen dat de 12V-accu
ontladen raakt.
C-HR_HV_OM_Europe_OM10576E.b ook Page 547 Thursday, March 15, 2018 4:01 PM

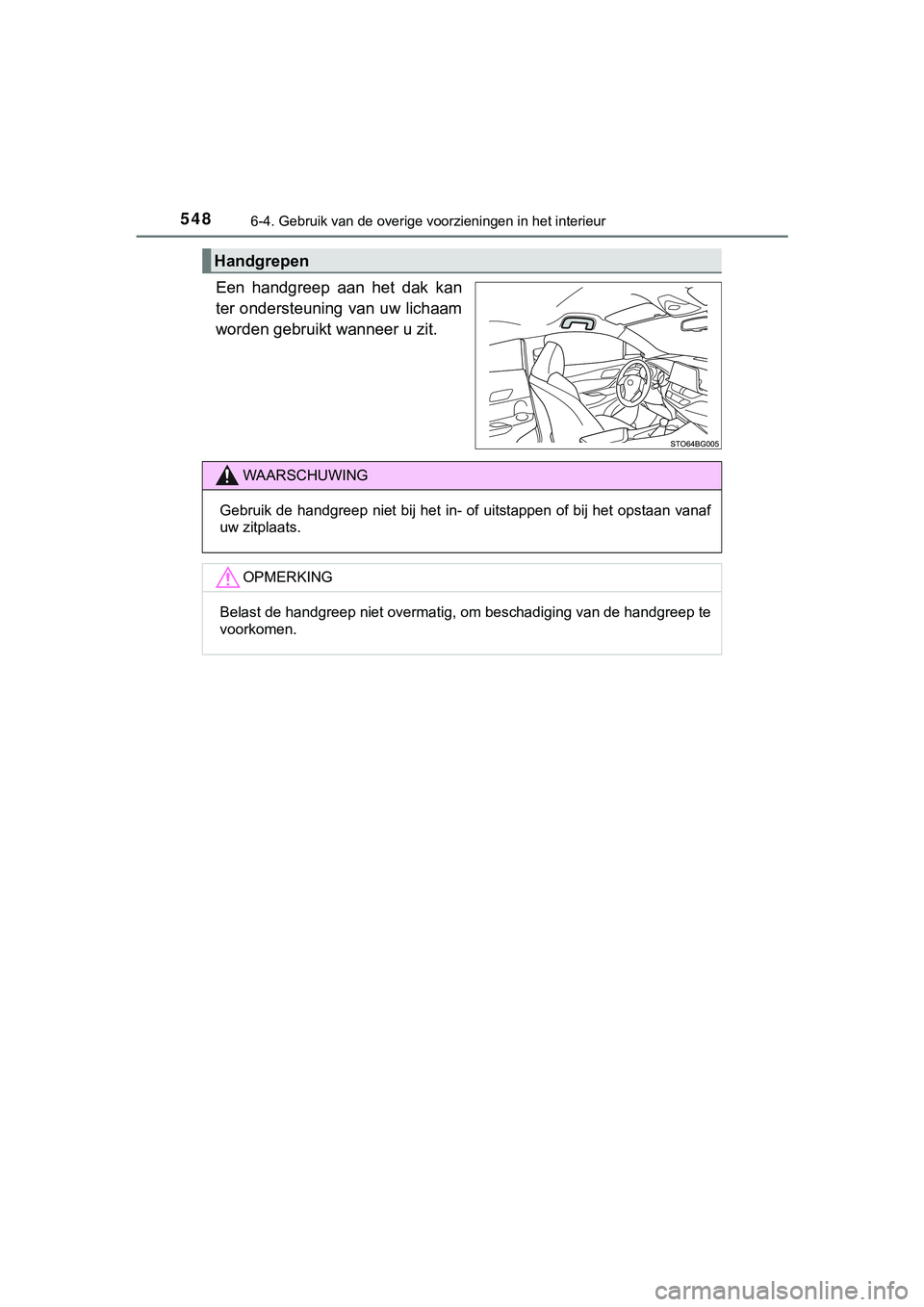

5486-4. Gebruik van de overige voorzieningen in het interieur
C-HR_HV_OM_Europe_OM10576E
Een handgreep aan het dak kan
ter ondersteuning van uw lichaam
worden gebruikt wanneer u zit.
Handgrepen
WAARSCHUWING
Gebruik de handgreep niet bij het in- of uitstappen of bij het opstaan vanaf
uw zitplaats.
OPMERKING
Belast de handgreep niet overmatig, om beschadiging van de handgreep te
voorkomen.
C-HR_HV_OM_Europe_OM10576E.b ook Page 548 Thursday, March 15, 2018 4:01 PM

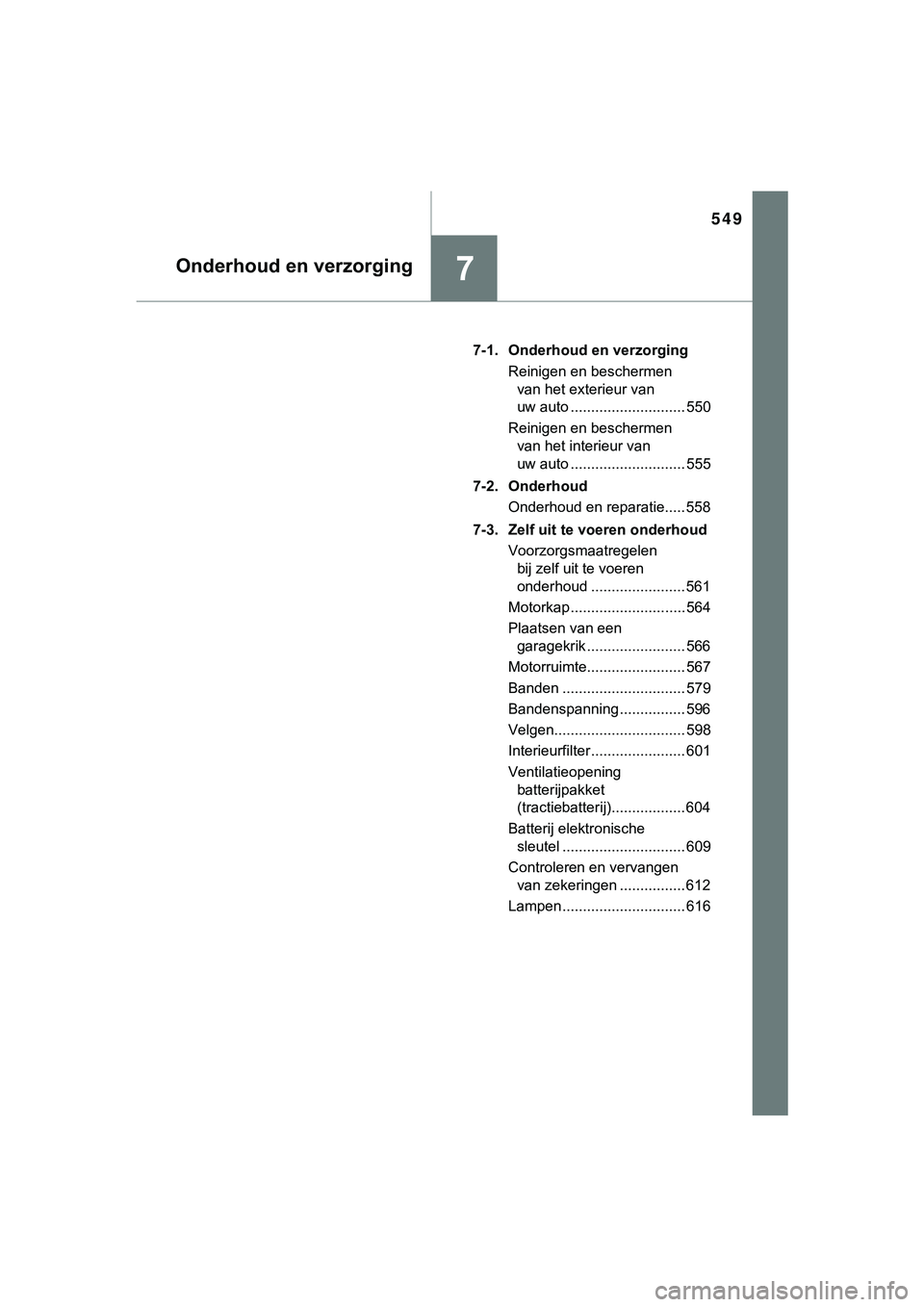

549
7Onderhoud en verzorging
C-HR_HV_OM_Europe_OM10576E7-1. Onderhoud en verzorging
Reinigen en beschermen van het exterieur van
uw auto ............................ 550
Reinigen en beschermen van het interieur van
uw auto ............................ 555
7-2. Onderhoud Onderhoud en reparatie..... 558
7-3. Zelf uit te voeren onderhoud Voorzorgsmaatregelen bij zelf uit te voeren
onderhoud ....................... 561
Motorkap ............................ 564
Plaatsen van een garagekrik ........................ 566
Motorruimte........................ 567
Banden .............................. 579
Bandenspanning ................ 596
Velgen................................ 598
Interieurfilter ....................... 601
Ventilatieopening batterijpakket
(tractiebatterij).................. 604
Batterij elektronische sleutel .............................. 609
Controleren en vervangen van zekeringen ................ 612
Lampen .............................. 616
C-HR_HV_OM_Europe_OM10576E.b ook Page 549 Thursday, March 15, 2018 4:01 PM
