5607-2. Onderhoud
C-HR_HV_OM_Europe_OM10576E

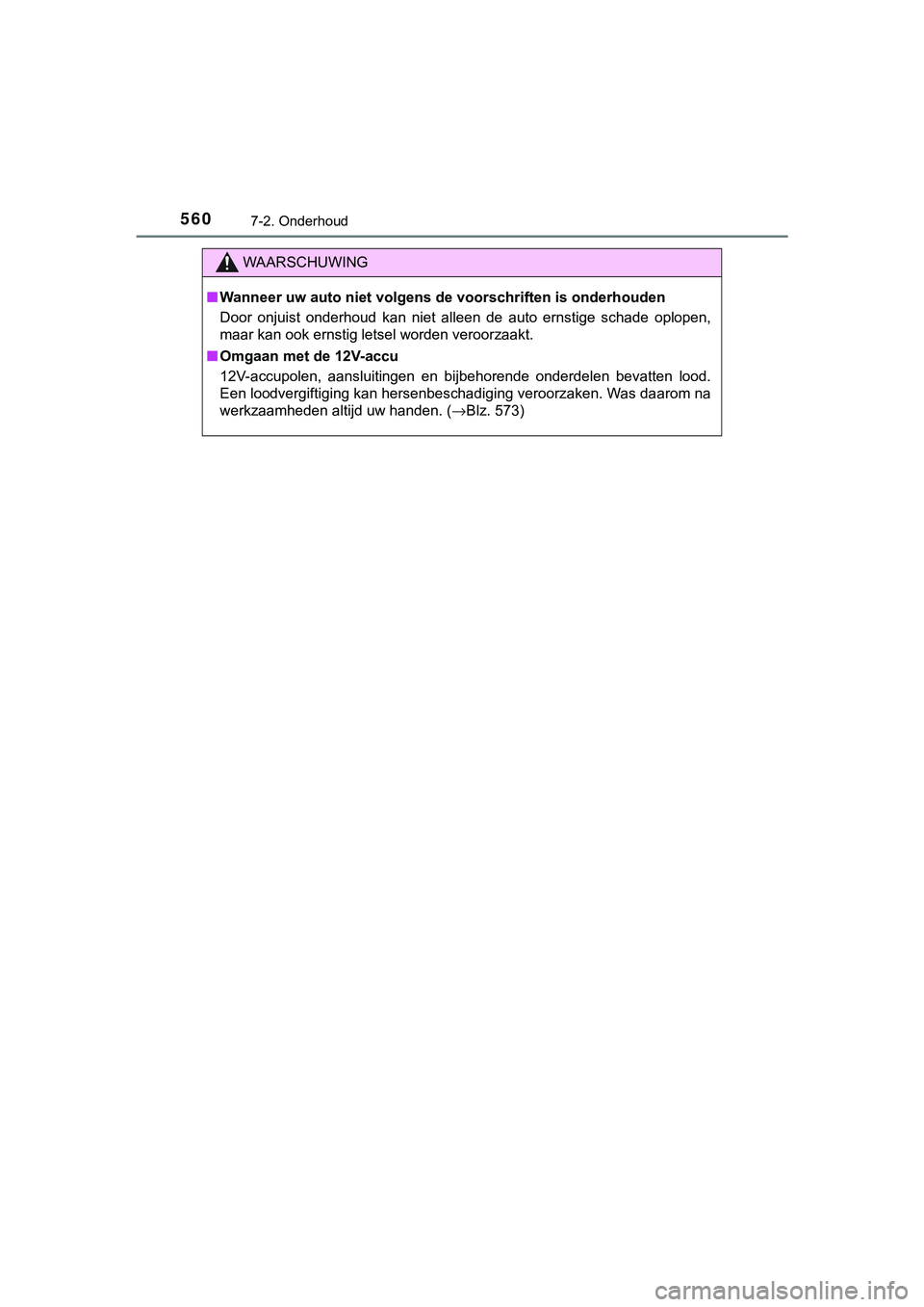

WAARSCHUWING
■Wanneer uw auto niet volgens de voorschriften is onderhouden
Door onjuist onderhoud kan niet alleen de auto ernstige schade oplopen,
maar kan ook ernstig letsel worden veroorzaakt.
■ Omgaan met de 12V-accu
12V-accupolen, aansluitingen en bijbehorende onderdelen bevatte n lood.
Een loodvergiftiging kan hersenbeschadiging veroorzaken. Was da arom na
werkzaamheden altijd uw handen. ( →Blz. 573)
C-HR_HV_OM_Europe_OM10576E.b ook Page 560 Thursday, March 15, 2018 4:01 PM

5617-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10576E
7
Onderhoud en verzorging

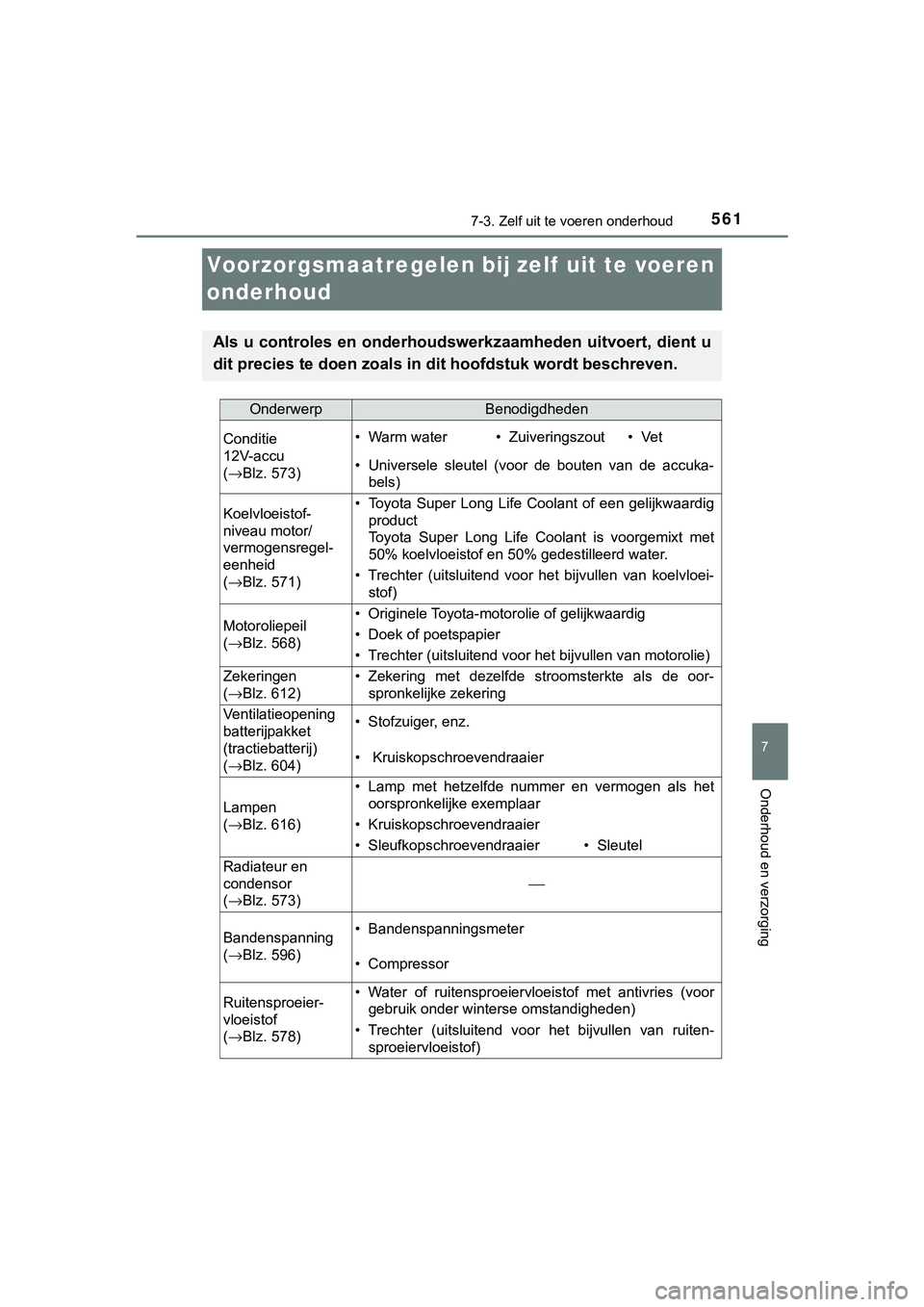

Voorzorgsmaatregelen bij zelf uit te voeren
onderhoud
Als u controles en onderhoudswerk zaamheden uitvoert, dient u
dit precies te doen zoals in dit hoofdstuk wordt beschreven.
OnderwerpBenodigdheden
Conditie
12V-accu
(→ Blz. 573) • Warm water • Zuiveringszout • Vet
• Universele sleutel (voor de bouten van de accuka-
bels)
Koelvloeistof-
niveau motor/
vermogensregel-
eenheid
(→ Blz. 571) • Toyota Super Long Life Coolant of een gelijkwaardig
product
Toyota Super Long Life Coolant is voorgemixt met
50% koelvloeistof en 50% gedestilleerd water.
• Trechter (uitsluitend voor het bijvullen van koelvloei-stof)
Motoroliepeil
(→ Blz. 568)• Originele Toyota-motorolie of gelijkwaardig
• Doek of poetspapier
• Trechter (uitsluitend voor het bijvullen van motorolie)
Zekeringen
(→ Blz. 612)• Zekering met dezelfde stroomsterkte als de oor-
spronkelijke zekering
Ventilatieopening
batterijpakket
(tractiebatterij)
(→ Blz. 604)• Stofzuiger, enz.
• Kruiskopschroevendraaier
Lampen
(→ Blz. 616)
• Lamp met hetzelfde nummer en vermogen als het
oorspronkelijke exemplaar
• Kruiskopschroevendraaier
• Sleufkopschroevendraaier• Sleutel
Radiateur en
condensor
(→ Blz. 573)
⎯
Bandenspanning
(→ Blz. 596)• Bandenspanningsmeter
• Compressor
Ruitensproeier-
vloeistof
(→ Blz. 578)• Water of ruitensproeiervloeistof met antivries (voor
gebruik onder winterse omstandigheden)
• Trechter (uitsluitend voor het bijvullen van ruiten-
sproeiervloeistof)
C-HR_HV_OM_Europe_OM10576E.b ook Page 561 Thursday, March 15, 2018 4:01 PM

5627-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10576E

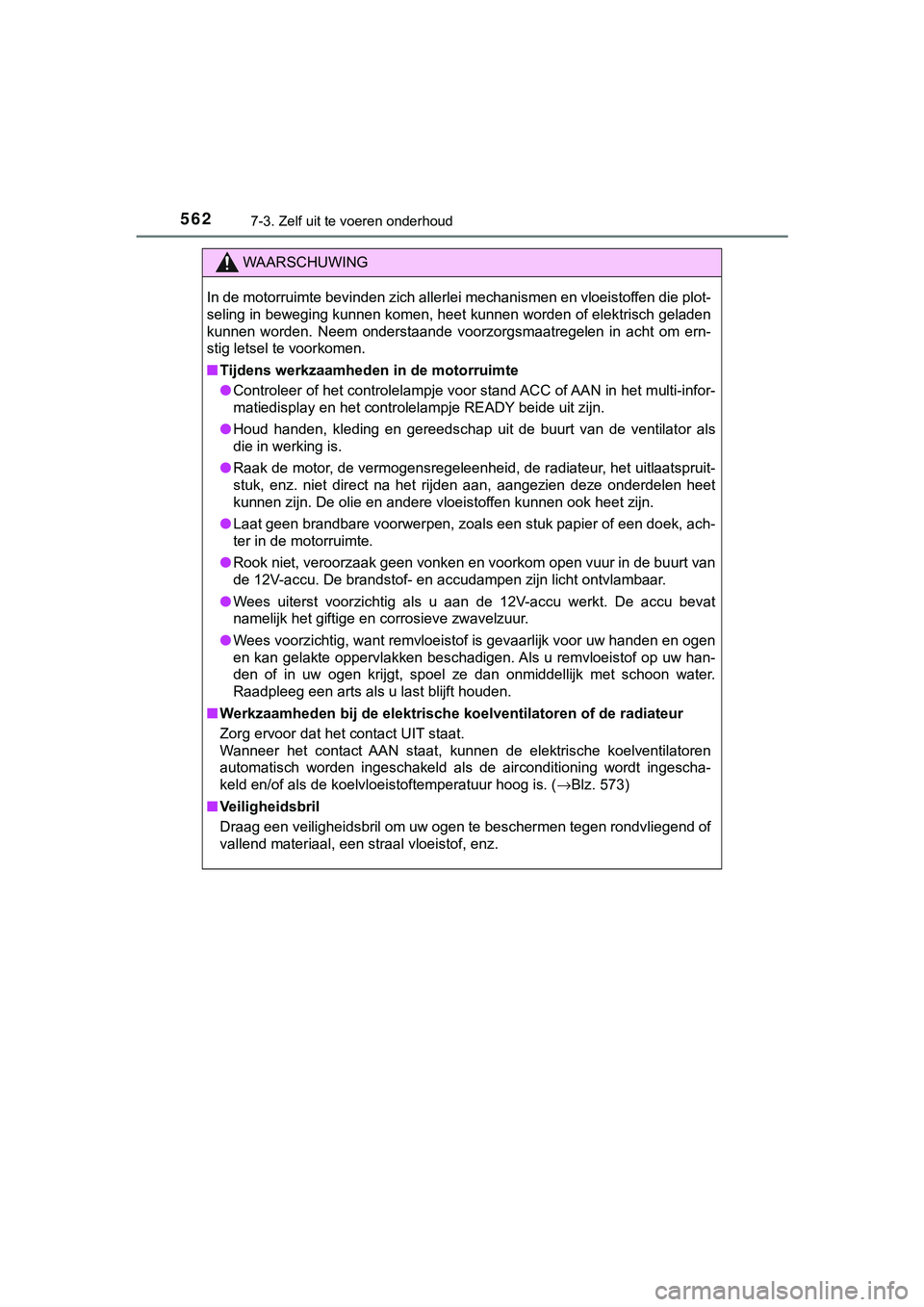

WAARSCHUWING
In de motorruimte bevinden zich allerlei mechanismen en vloeistoffen die plot-
seling in beweging kunnen komen, heet kunnen worden of elektris ch geladen
kunnen worden. Neem onderstaande voorzorgsmaatregelen in acht o m ern-
stig letsel te voorkomen.
■ Tijdens werkzaamhede n in de motorruimte
● Controleer of het controlelampje voor stand ACC of AAN in het m ulti-infor-
matiedisplay en het controlelampje READY beide uit zijn.
● Houd handen, kleding en gereedschap uit de buurt van de ventila tor als
die in werking is.
● Raak de motor, de vermogensregeleenheid, de radiateur, het uitl aatspruit-
stuk, enz. niet direct na het rijden aan, aangezien deze onderdelen heet
kunnen zijn. De olie en andere vloeistoffen kunnen ook heet zij n.
● Laat geen brandbare voorwerpen, zoals een stuk papier of een doek, ach-
ter in de motorruimte.
● Rook niet, veroorzaak geen vonken en voorkom open vuur in de bu urt van
de 12V-accu. De brandstof- en accudampen zijn licht ontvlambaar .
● Wees uiterst voorzichtig als u aan de 12V-accu werkt. De accu bevat
namelijk het giftige en corrosieve zwavelzuur.
● Wees voorzichtig, want remvloeistof is gevaarlijk voor uw hande n en ogen
en kan gelakte oppervlakken beschadigen. Als u remvloeistof op uw han-
den of in uw ogen krijgt, spoel ze dan onmiddellijk met schoon water.
Raadpleeg een arts als u last blijft houden.
■ Werkzaamheden bij de elektrische koelventilatoren of de radiateur
Zorg ervoor dat het contact UIT staat.
Wanneer het contact AAN staat, kunnen de elektrische koelventil atoren
automatisch worden ingeschakeld als de airconditioning wordt in gescha-
keld en/of als de koelvloeistoftemperatuur hoog is. ( →Blz. 573)
■ Veiligheidsbril
Draag een veiligheidsbril om uw ogen te beschermen tegen rondvliegend of
vallend materiaal, een straal vloeistof, enz.
C-HR_HV_OM_Europe_OM10576E.b ook Page 562 Thursday, March 15, 2018 4:01 PM

5637-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10576E
7
Onderhoud en verzorging

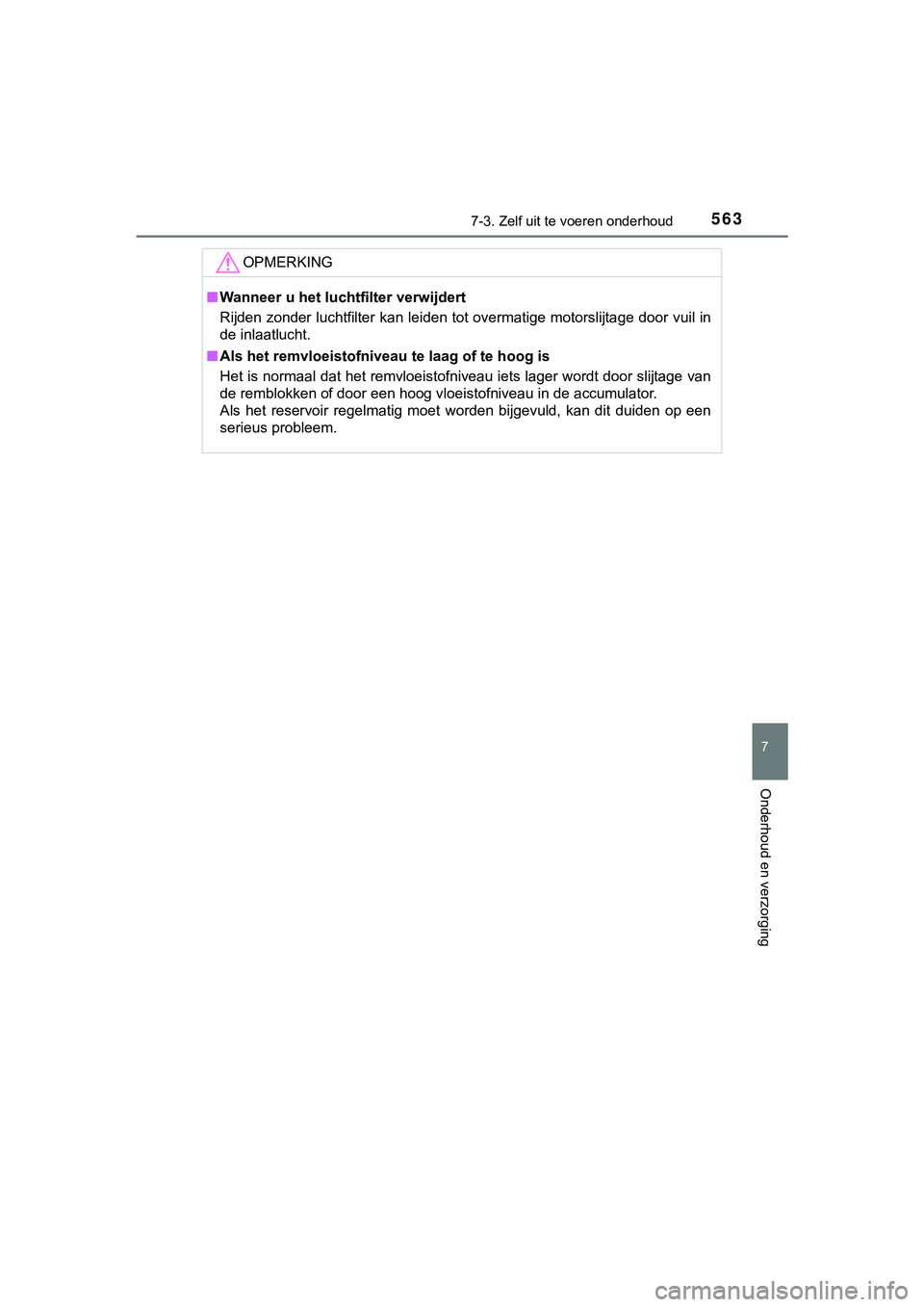

OPMERKING
■Wanneer u het lucht filter verwijdert
Rijden zonder luchtfilter kan leiden tot overmatige motorslijta ge door vuil in
de inlaatlucht.
■ Als het remvloeistofniveau te laag of te hoog is
Het is normaal dat het remvloeistofniveau iets lager wordt door slijtage van
de remblokken of door een hoog vloeistofniveau in de accumulato r.
Als het reservoir regelmatig moet worden bijgevuld, kan dit duiden op een
serieus probleem.
C-HR_HV_OM_Europe_OM10576E.b ook Page 563 Thursday, March 15, 2018 4:01 PM

5647-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10576E

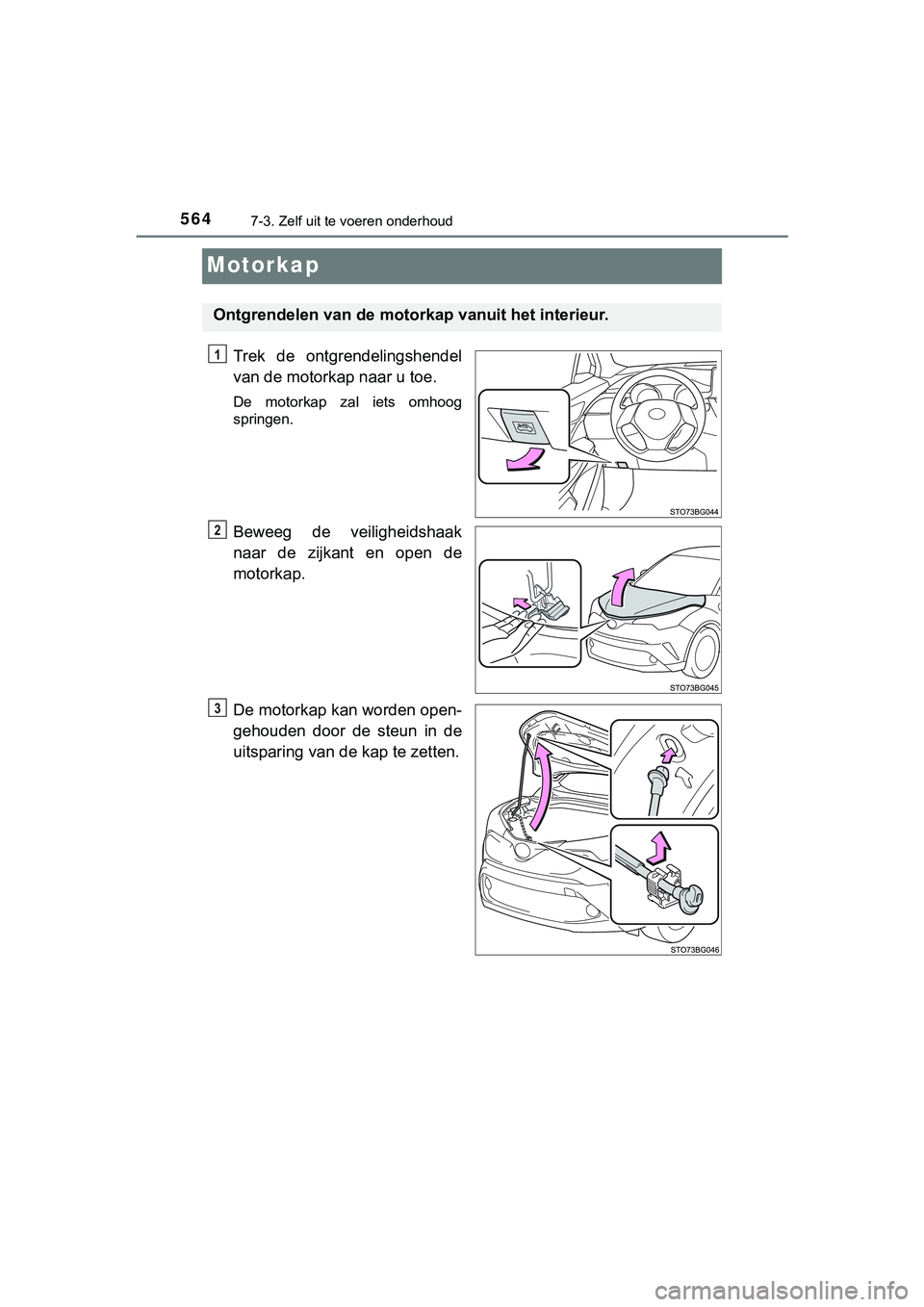

Motorkap
Trek de ontgrendelingshendel
van de motorkap naar u toe.
De motorkap zal iets omhoog
springen.
Beweeg de veiligheidshaak
naar de zijkant en open de
motorkap.
De motorkap kan worden open-
gehouden door de steun in de
uitsparing van de kap te zetten.
Ontgrendelen van de motorkap vanuit het interieur.
1
2
3
C-HR_HV_OM_Europe_OM10576E.book Page 564 Thursday, March 15, 2018 4:01 PM

5657-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10576E
7
Onderhoud en verzorging

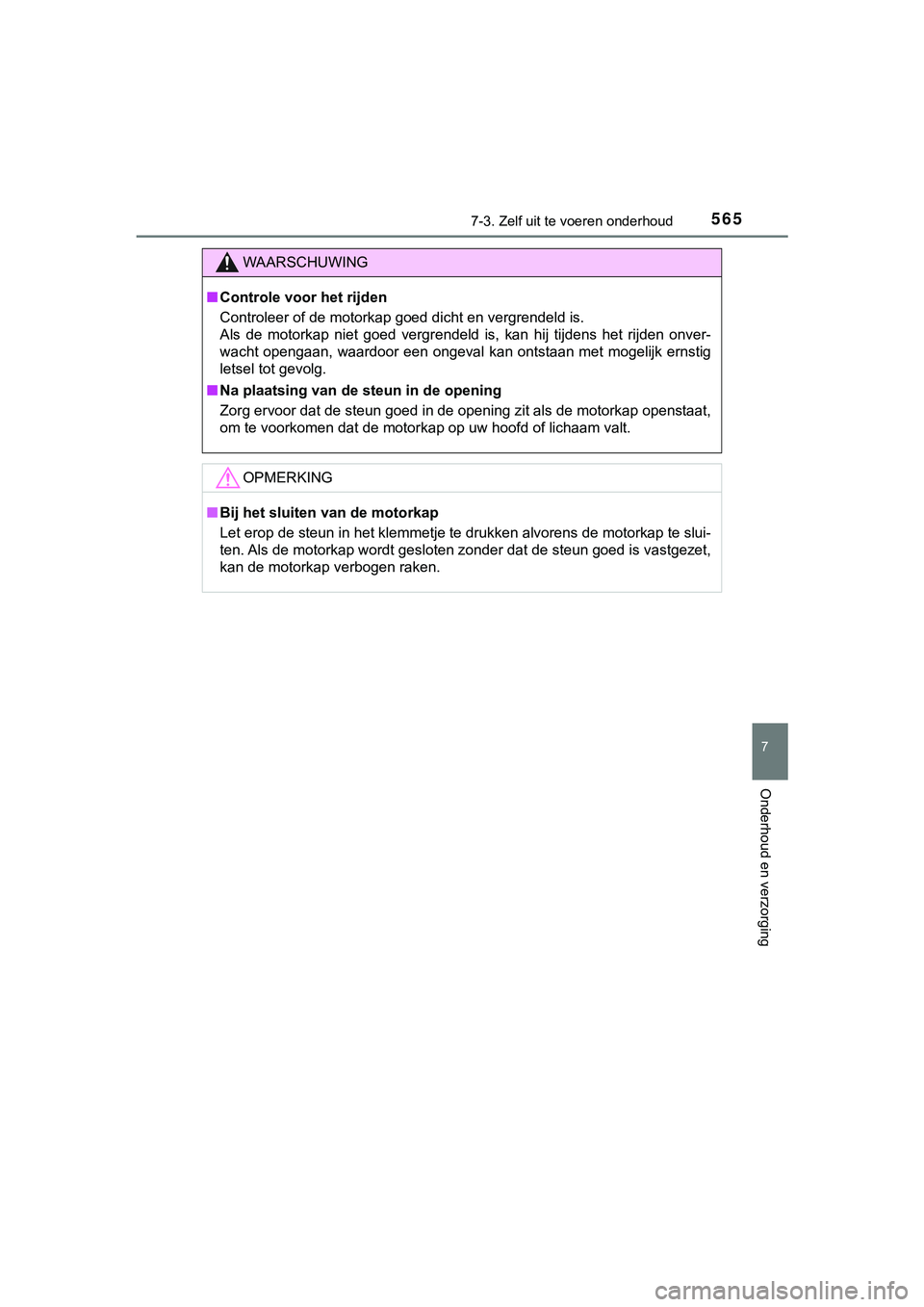

WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en vergrendeld is.
Als de motorkap niet goed vergrendeld is, kan hij tijdens het rijden onver-
wacht opengaan, waardoor een ongeval kan ontstaan met mogelijk ernstig
letsel tot gevolg.
■ Na plaatsing van de steun in de opening
Zorg ervoor dat de steun goed in de opening zit als de motorkap openstaat,
om te voorkomen dat de motorkap op uw hoofd of lichaam valt.
OPMERKING
■ Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te drukken alvorens de motor kap te slui-
ten. Als de motorkap wordt gesloten zonder dat de steun goed is vastgezet,
kan de motorkap verbogen raken.
C-HR_HV_OM_Europe_OM10576E.b ook Page 565 Thursday, March 15, 2018 4:01 PM

5667-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10576E

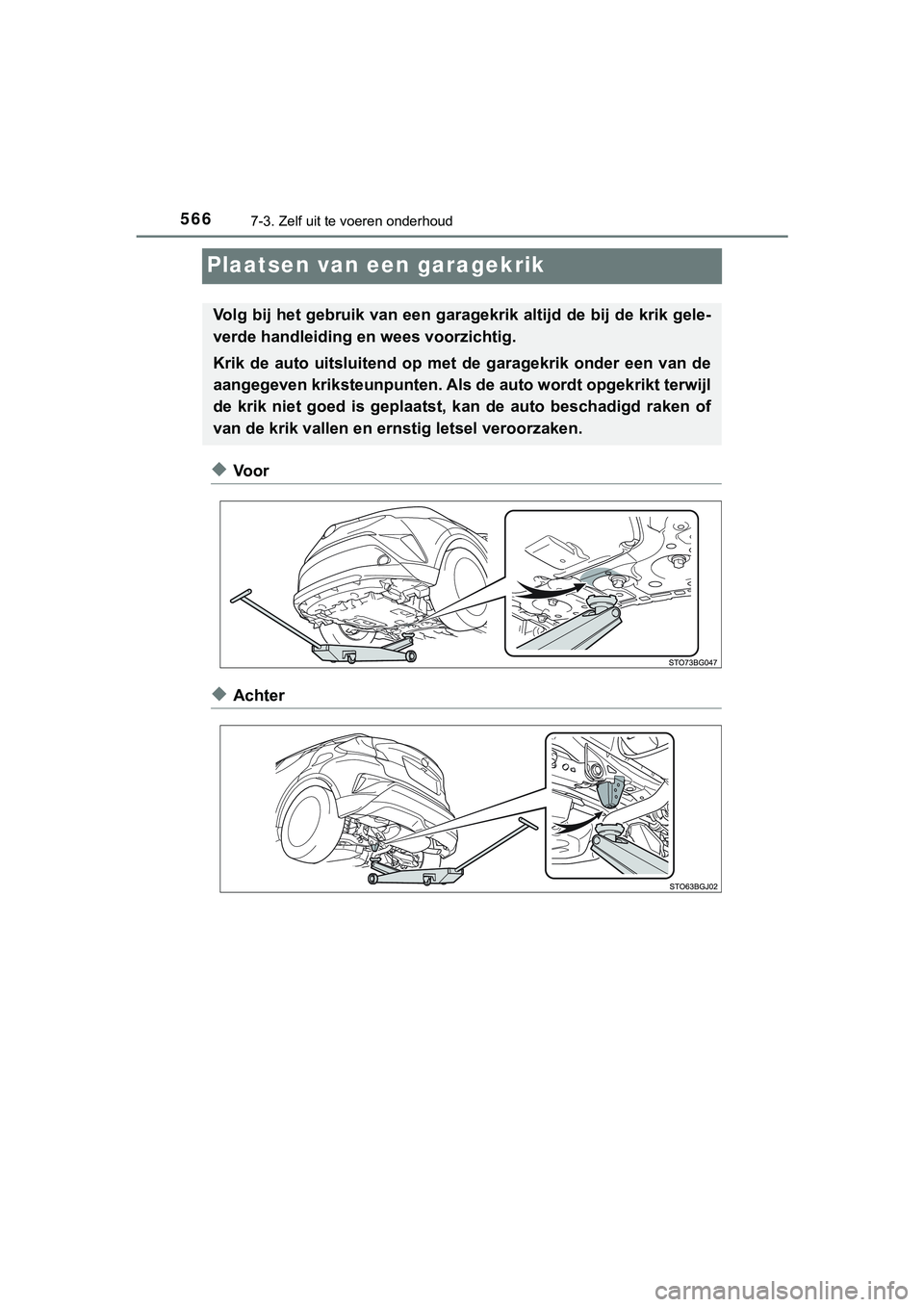

Plaatsen van een garagekrik
◆Voor
◆Achter
Volg bij het gebruik van een garagekrik altijd de bij de krik gele-
verde handleiding en wees voorzichtig.
Krik de auto uitsluitend op met de garagekrik onder een van de
aangegeven kriksteunpunten. Als de auto wordt opgekrikt terwijl
de krik niet goed is geplaatst, kan de auto beschadigd raken of
van de krik vallen en er nstig letsel veroorzaken.
C-HR_HV_OM_Europe_OM10576E.b ook Page 566 Thursday, March 15, 2018 4:01 PM

5677-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10576E
7
Onderhoud en verzorging

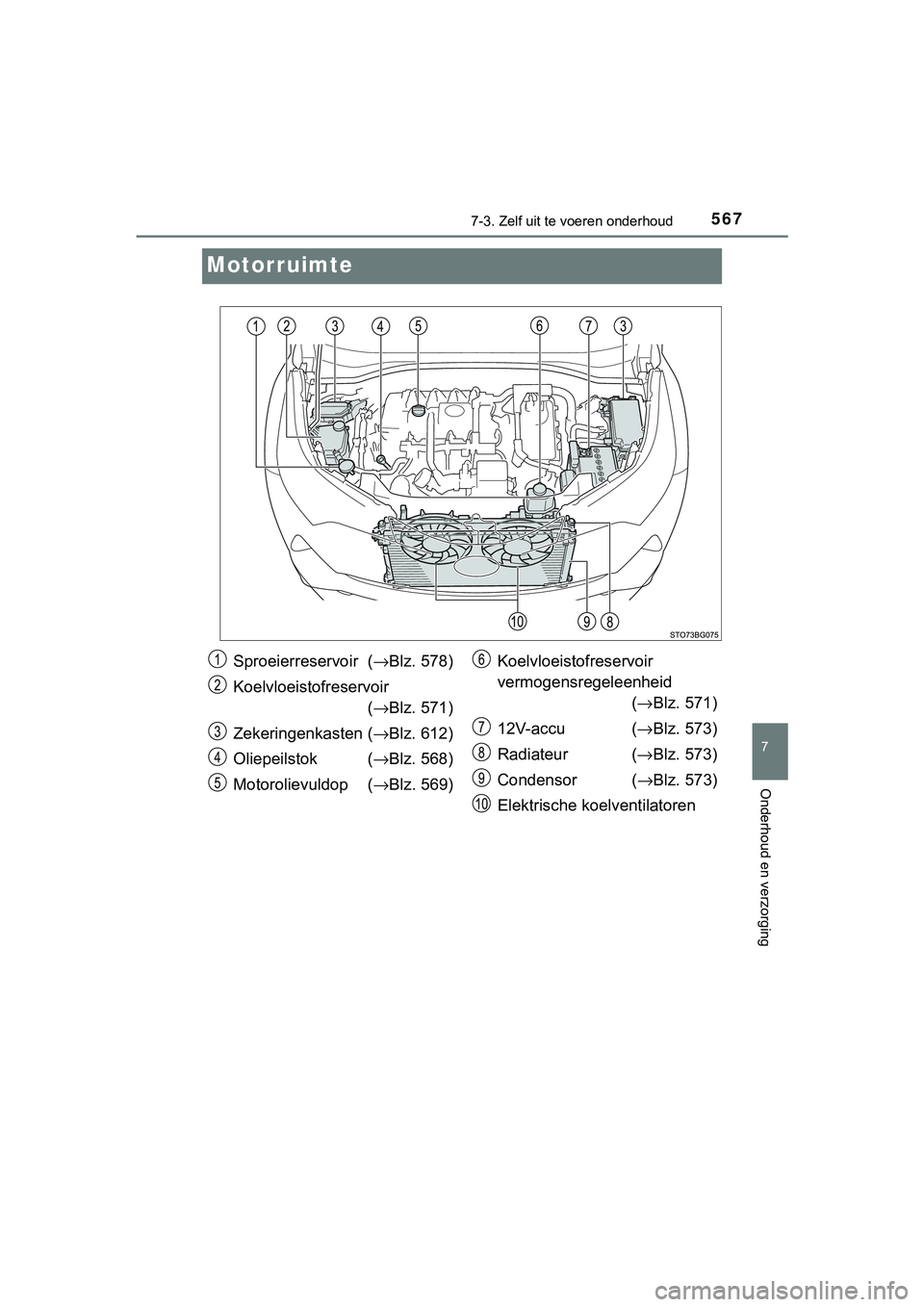

Motorruimte
Sproeierreservoir ( →Blz. 578)
Koelvloeistofreservoir (→ Blz. 571)
Zekeringenkasten ( →Blz. 612)
Oliepeilstok ( →Blz. 568)
Motorolievuldop ( →Blz. 569) Koelvloeistofreservoir
vermogensregeleenheid
(→ Blz. 571)
12V-accu ( →Blz. 573)
Radiateur ( →Blz. 573)
Condensor ( →Blz. 573)
Elektrische koelventilatoren
C-HR_HV_OM_Europe_OM10576E.b ook Page 567 Thursday, March 15, 2018 4:01 PM

5687-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10576E

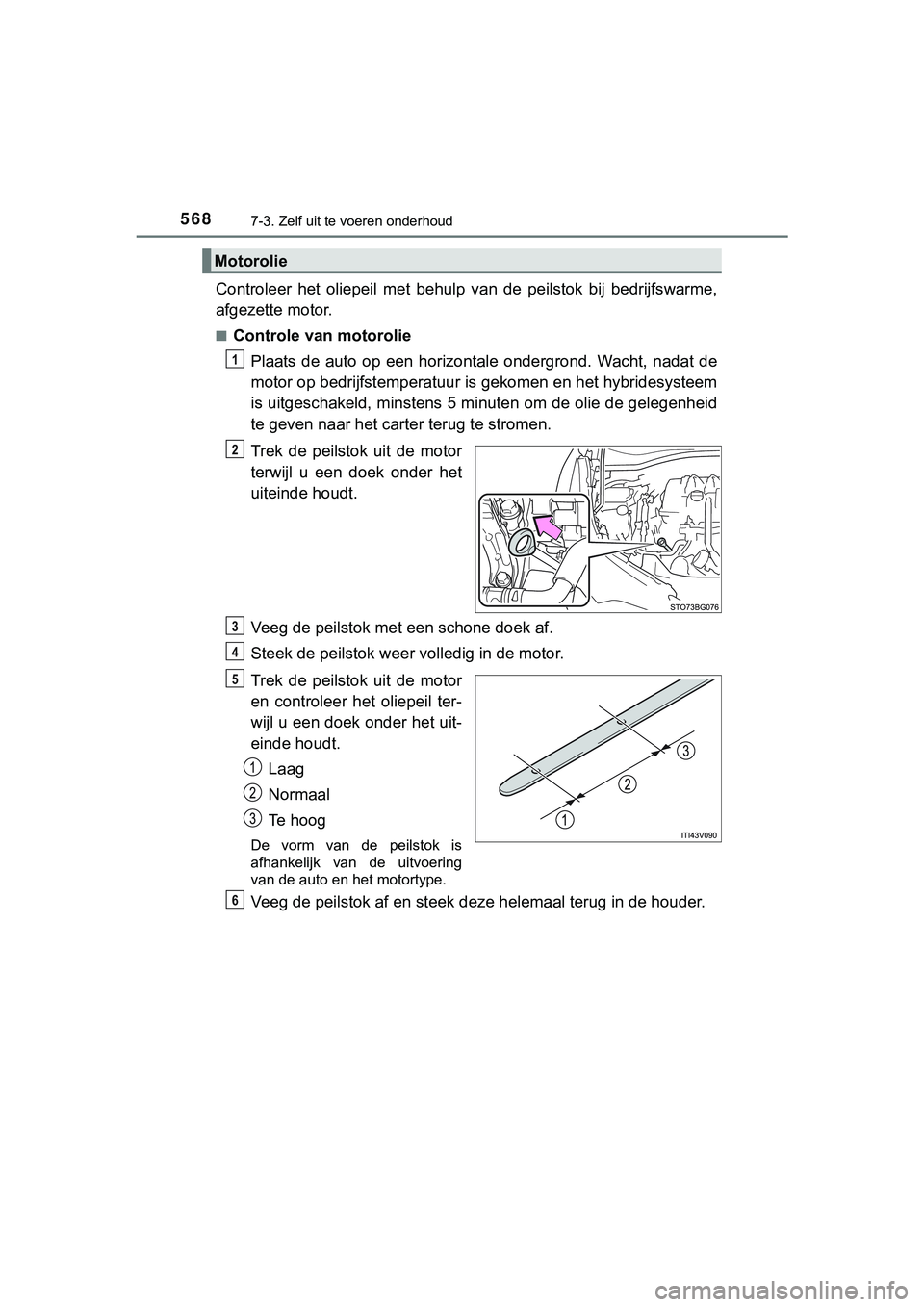

Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme,
afgezette motor.
■Controle van motorolie
Plaats de auto op een horizontal e ondergrond. Wacht, nadat de
motor op bedrijfstemperatuur is gekomen en het hybridesysteem
is uitgeschakeld, minstens 5 mi nuten om de olie de gelegenheid
te geven naar het carter terug te stromen.
Trek de peilstok uit de motor
terwijl u een doek onder het
uiteinde houdt.
Veeg de peilstok met een schone doek af.
Steek de peilstok weer volledig in de motor.
Trek de peilstok uit de motor
en controleer het oliepeil ter-
wijl u een doek onder het uit-
einde houdt.
Laag
Normaal
Te hoog
De vorm van de peilstok is
afhankelijk van de uitvoering
van de auto en het motortype.
Veeg de peilstok af en steek deze helemaal terug in de houder.
Motorolie
1
2
3
4
5
6
C-HR_HV_OM_Europe_OM10576E.b ook Page 568 Thursday, March 15, 2018 4:01 PM

5697-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10576E
7
Onderhoud en verzorging
■Motorolie bijvullen
Als het oliepeil onder het onder-
ste merkteken of er net boven
ligt, moet u olie bijvullen van het
type zoals hierna is vermeld, of
van hetzelfde type als waarmee
de motor eerder werd gevuld.
Controleer welke kwaliteit motorolie wordt voorgeschreven en le g
de benodigdheden voor het bijvullen klaar.
Verwijder de olievuldop doo r deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controlee r
ondertussen het oliepeil steeds door middel van de peilstok.
Plaats de olievuldop door d eze rechtsom te draaien.
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoeveelheid motorolie verbruikt. In
de volgende situaties neemt het olieverbruik mogelijk toe en mo et er mogelijk
tussen de onderhoudsintervallen motorolie worden bijgevuld.
● Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of
nadat de motor is vervangen
● Als een lagere kwaliteit motorolie of motorolie met een verkeer de viscositeit
wordt gebruikt
● Bij het rijden met hoge motortoerentallen, met een zwaar belade n auto, met
een aanhangwagen of bij veelvuldig optrekken en afremmen
● Als de motor langdurig stationair draait, of bij veelvuldig rij den in druk ver-
keer
Keuze motorolie→Blz. 716
Oliehoeveelheid
(minimum → maximum)1,5 l (1,6 qt., 1,3 Imp.qt.)
OnderwerpSchone trechter
1
2
3
