TOYOTA C_HR HYBRID 2020 Instructieboekje (in Dutch)

2904-1. Voordat u gaat rijden
C-HR_HV_OM_Europe_OM10647E

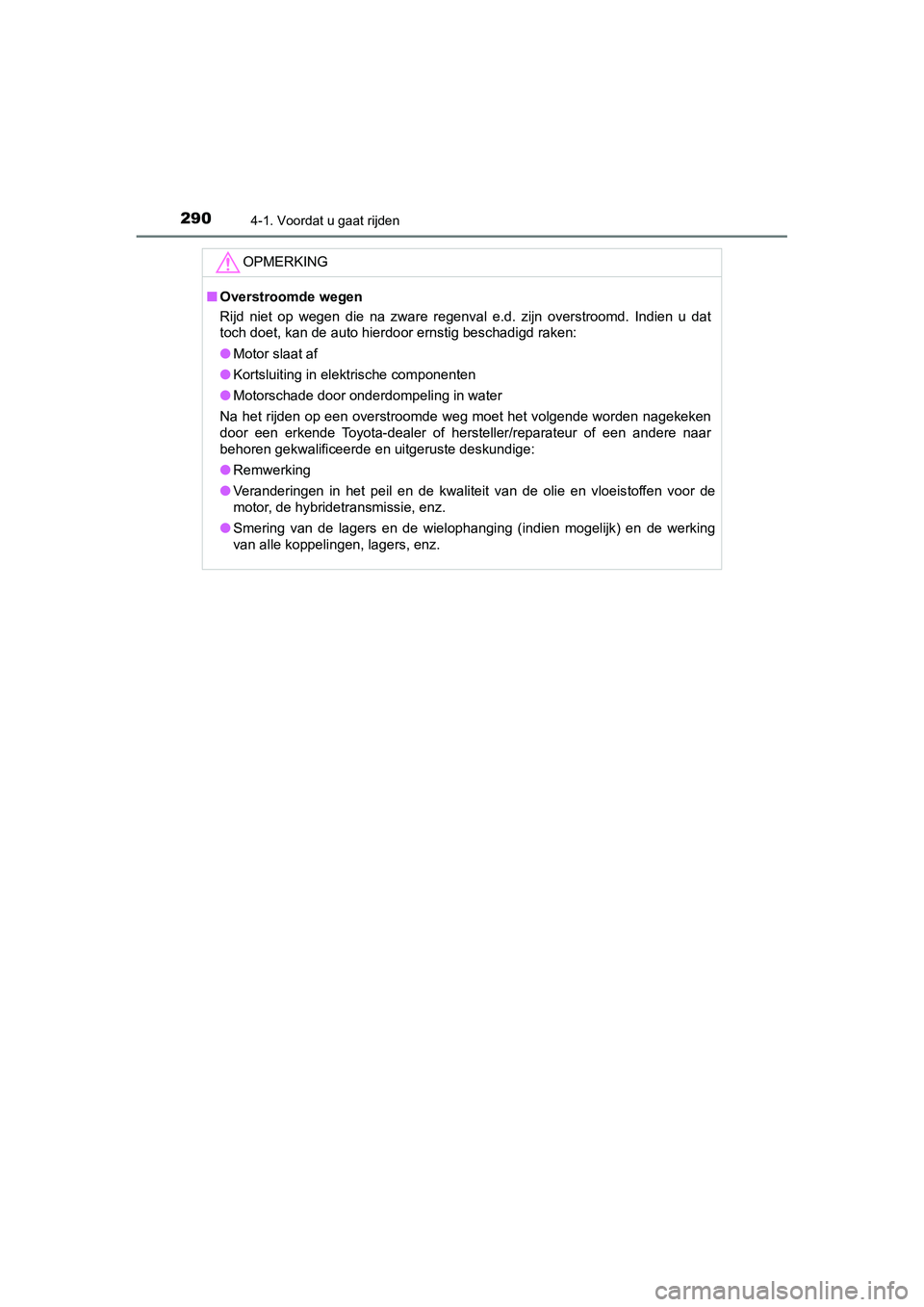

OPMERKING
■Overstroomde wegen
Rijd niet op wegen die na zware regenval e.d. zijn overstroomd. Indien u dat
toch doet, kan de auto hierdo or ernstig beschadigd raken:
● Motor slaat af
● Kortsluiting in elektrische componenten
● Motorschade door onderdompeling in water
Na het rijden op een overstroomde weg moet het volgende worden nagekeken
door een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige:
● Remwerking
● Veranderingen in het peil en de kwaliteit van de olie en vloeis toffen voor de
motor, de hybridetransmissie, enz.
● Smering van de lagers en de wielophanging (indien mogelijk) en de werking
van alle koppelingen, lagers, enz.
C-HR_HV_OM_Europe_OM10647E.b ook Page 290 Tuesday, July 30, 2019 9:59 AM

291
4
4-1. Voordat u gaat rijden
Rijden
C-HR_HV_OM_Europe_OM10647E
Lading en bagage
Lees onderstaande informatie over voorzorgsmaatregelen, laadver-
mogen en belading zorgvuldig door.
WAARSCHUWING
■Zaken die niet in de bagageruimte vervoerd mogen worden
De volgende zaken kunnen brand veroorzaken als ze in de bagager uimte ver-
voerd worden:
● Jerrycans met benzine
● Spuitbussen
■ Voorzorgsmaatregelen bij opbergen
Neem de volgende voorzor gsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ertoe le iden dat de
pedalen niet goed kunnen worden ingetrapt, dat het zicht van de bestuurder
wordt gehinderd of dat de bestuu rder of passagiers door voorwerpen geraakt
worden, wat een ongev al kan veroorzaken.
● Vervoer lading en bagage indien m ogelijk altijd in de bagageruimte.
● Stapel bagage in de bagageruimte nooit hoger dan de rugleuningen.
● Plaats als u de achterstoelen neerklapt geen lange voorwerpen d irect achter
de voorstoelen.
● Leg geen lading of bagage op de volgende plaatsen:
• In de voetenruimte bij de bestuurder
• Op de voorpassagiersstoel of de achterstoelen (als er goederen op elkaar
gestapeld worden)
• Op de bagageafdekking
• Op het instrumentenpaneel
• Op het dashboard
● Zorg dat alle voorwerpen die zich in het passagierscompartiment bevinden,
zijn opgeborgen of vastgezet.
● Sta nooit toe dat er personen in de bagageruimte meerijden. De bagageruimte
is niet ontworpen om personen te vervoeren. Personen dienen pla ats te
nemen op een zitplaat s en een gordel op de j uiste manier om te doen.
■ Lading en gewichtsverdeling
● Overlaad uw auto niet.
● Verdeel het gewicht gelijkmatig.
Een onjuiste belading kan de besturing en de remwerking in nega tieve zin beïn-
vloeden, waardoor een ongeval met ernstig letsel zou kunnen ontstaan.
C-HR_HV_OM_Europe_OM10647E.b ook Page 291 Tuesday, July 30, 2019 9:59 AM

2924-1. Voordat u gaat rijden
C-HR_HV_OM_Europe_OM10647E

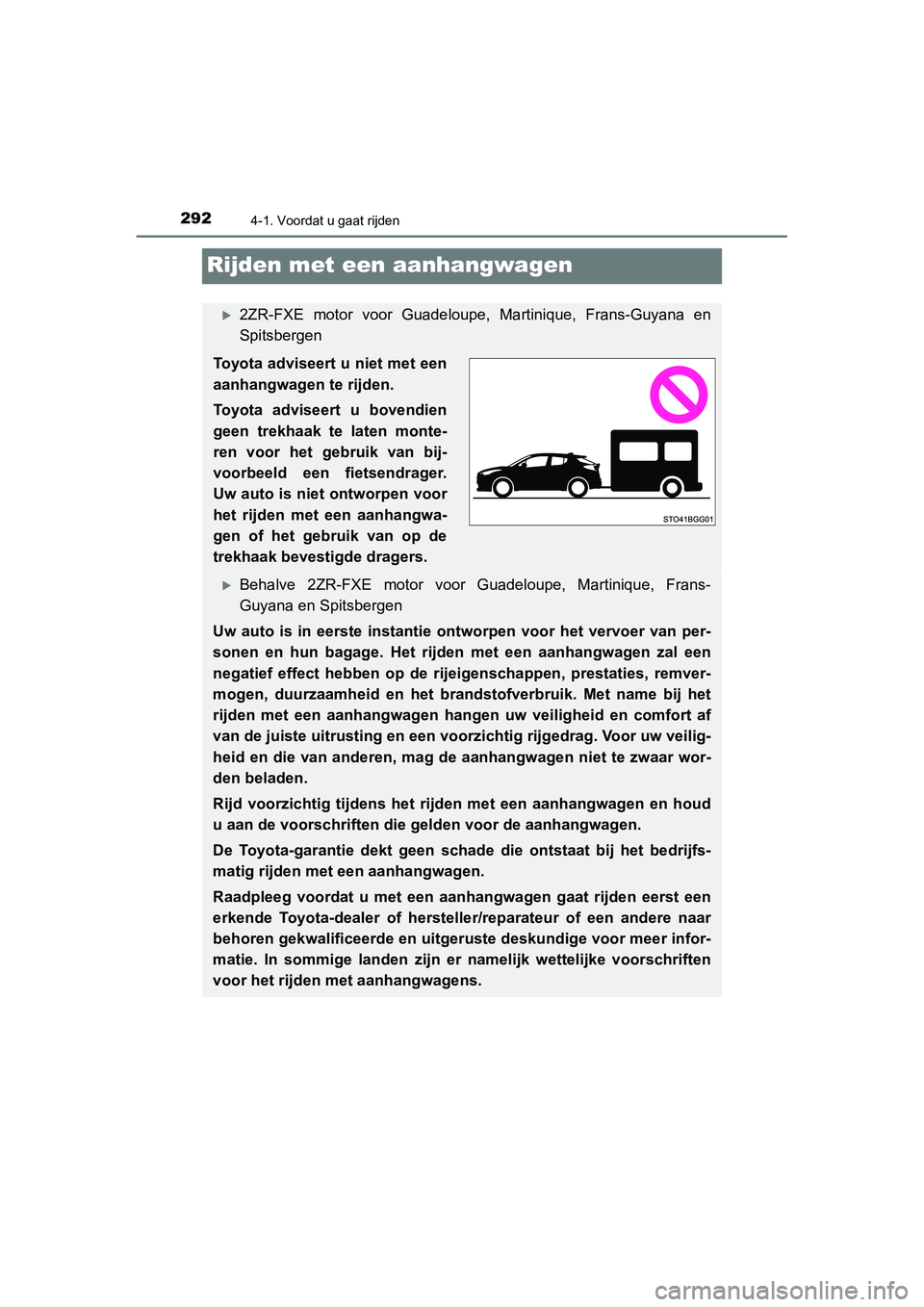

Rijden met een aanhangwagen
2ZR-FXE motor voor Guadeloupe, Martinique, Frans-Guyana en
Spitsbergen
Toyota adviseert u niet met een
aanhangwagen te rijden.
Toyota adviseert u bovendien
geen trekhaak te laten monte-
ren voor het gebruik van bij-
voorbeeld een fietsendrager.
Uw auto is niet ontworpen voor
het rijden met een aanhangwa-
gen of het gebruik van op de
trekhaak bevestigde dragers.
Behalve 2ZR-FXE motor voor Guadeloupe, Martinique, Frans-
Guyana en Spitsbergen
Uw auto is in eerste instantie ontworpen voor het vervoer van p er-
sonen en hun bagage. Het rijden met een aanhangwagen zal een
negatief effect hebben op de rijeigenschappen, prestaties, remv er-
mogen, duurzaamheid en het brandstofverbruik. Met name bij het
rijden met een aanhangwagen hangen uw veiligheid en comfort af
van de juiste uitrusting en een voorzichtig rijgedrag. Voor uw veilig-
heid en die van anderen, mag de aanhangwagen niet te zwaar wor-
den beladen.
Rijd voorzichtig tijdens het rijden met een aanhangwagen en hou d
u aan de voorschriften die gelden voor de aanhangwagen.
De Toyota-garantie dekt geen schade die ontstaat bij het bedrij fs-
matig rijden met een aanhangwagen.
Raadpleeg voordat u met een aanhangwagen gaat rijden eerst een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar
behoren gekwalificeerde en uitgeruste deskundige voor meer info r-
matie. In sommige landen zijn er namelijk wettelijke voorschrif ten
voor het rijden met aanhangwagens.
C-HR_HV_OM_Europe_OM10647E.b ook Page 292 Tuesday, July 30, 2019 9:59 AM

2934-1. Voordat u gaat rijden
4
Rijden
C-HR_HV_OM_Europe_OM10647E
◆Maximale gewichten
Controleer het maximaal toelaatbare aanhangwagengewicht, het maxi-
maal toelaatbare voertuiggewicht (GVW), de maximale asbelasting
(MPAC), en de maximaal toelaatbare kogeldruk voordat u met een
aanhangwagen gaat rijden. (→Blz. 746)
◆Trekhaak/trekhaak met afneembare kogel
Toyota adviseert om voor uw auto gebruik te maken van een originele
trekhaak/afneembare trekhaak van Toyota. Ook andere geschikte en
kwalitatief vergelijkbare trekhaken mogen worden gebruikt.
Voor auto's waarbij de trekhaak de verlichting of kentekenplaat blok-
keert, moet het volgende in acht worden genomen:
●Monteer geen trekhaak die niet eenvoudig kan worden verwijderd of
weggeklapt.
●Als een trekhaak niet gebruikt wordt moet deze worden verwijderd of
weggeklapt.
■Totaal aanhangwagengewicht en maximaal toegestane kogeldruk
Totaal aanhangwagengewicht
Het gewicht van de aanhangwa-
gen plus het gewicht van de
lading mag het maximale aan-
hangwagengewicht niet over-
schrijden. Het is gevaarlijk om dit
gewicht te overschrijden.
(→Blz. 746)
Als u met een aanhangwagen
rijdt, raden wij u aan een stabilisa-
tor te gebruiken (om slingeren te
voorkomen).
Maximaal toegestane kogel-
druk
Belaad de aanhangwagen zo dat de kogeldruk hoger is dan 25 kg of 4%
van het maximale aanhangwagengewicht. Laat de kogeldruk de aange-
geven waarde niet overschrijden. (→Blz. 746)
Belangrijke punten met betrekking tot het beladen van een
aanhangwagen
sec_04-01.fm Page 293 Wednesday, November 13, 2019 2:37 PM

2944-1. Voordat u gaat rijden
C-HR_HV_OM_Europe_OM10647E■

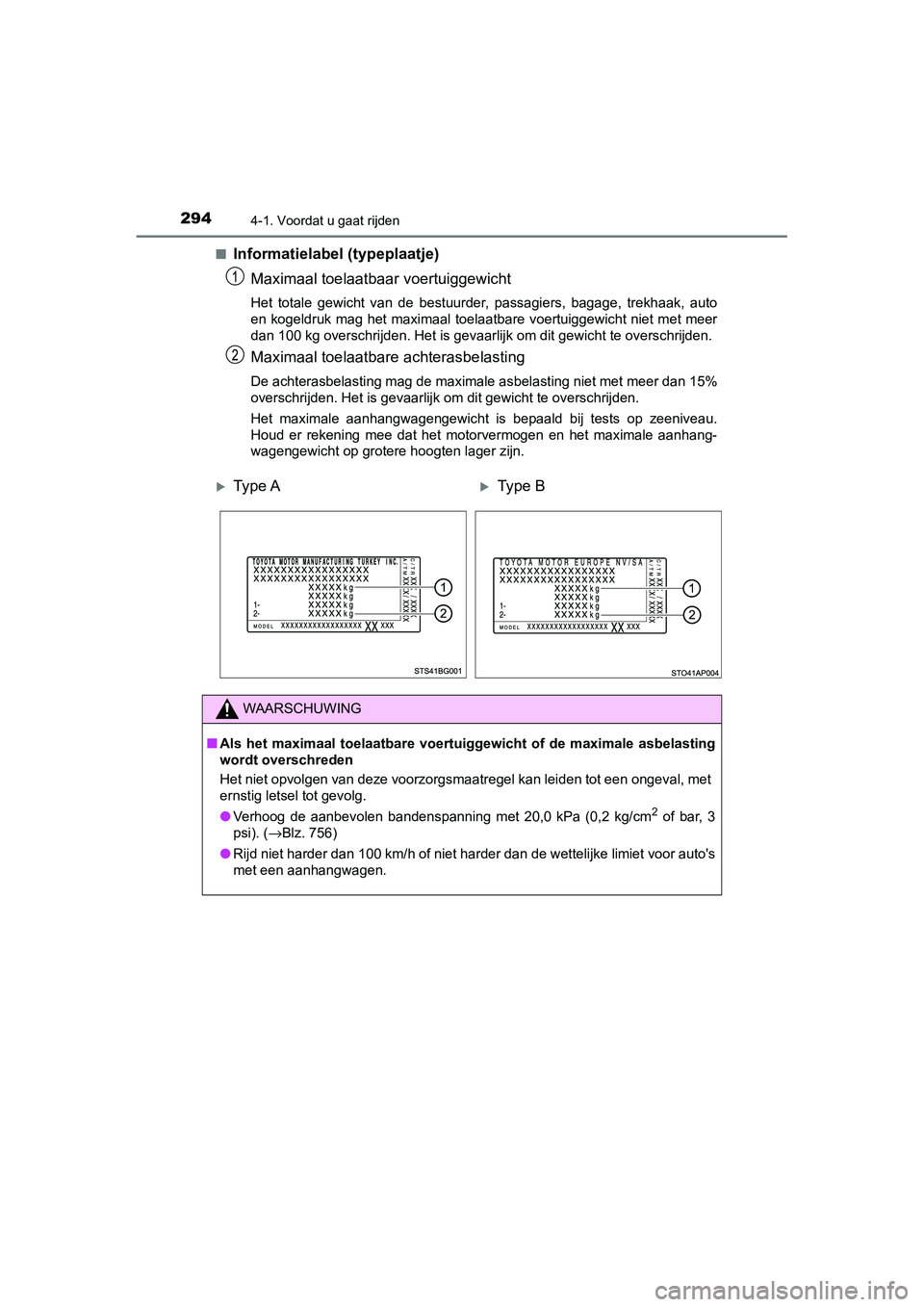

Informatielabel (typeplaatje)
Maximaal toelaatbaar voertuiggewicht
Het totale gewicht van de bestuurder, passagiers, bagage, trekh aak, auto
en kogeldruk mag het maximaal t oelaatbare voertuiggewicht niet met meer
dan 100 kg overschrijden. Het is gevaarlijk om dit gewicht te o verschrijden.
Maximaal toelaatbare achterasbelasting
De achterasbelasting mag de maximale asbelasting niet met meer dan 15%
overschrijden. Het is gevaarlijk om dit gewicht te overschrijden.
Het maximale aanhangwagengewicht is bepaald bij tests op zeeniv eau.
Houd er rekening mee dat het moto rvermogen en het maximale aanhang-
wagengewicht op grotere hoogten lager zijn.
Ty p e ATy pe B
WAARSCHUWING
■ Als het maximaal toelaatbare voertuiggewicht of de maximale asb elasting
wordt overschreden
Het niet opvolgen van deze voorzorgsmaatregel kan leiden tot ee n ongeval, met
ernstig letsel tot gevolg.
● Verhoog de aanbevolen bandenspanning met 20,0 kPa (0,2 kg/cm
2 of bar, 3
psi). ( →Blz. 756)
● Rijd niet harder dan 100 km/h of niet harder dan de wettelijke limiet voor auto's
met een aanhangwagen.
C-HR_HV_OM_Europe_OM10647E.b ook Page 294 Tuesday, July 30, 2019 9:59 AM

2954-1. Voordat u gaat rijden
4
Rijden
C-HR_HV_OM_Europe_OM10647E

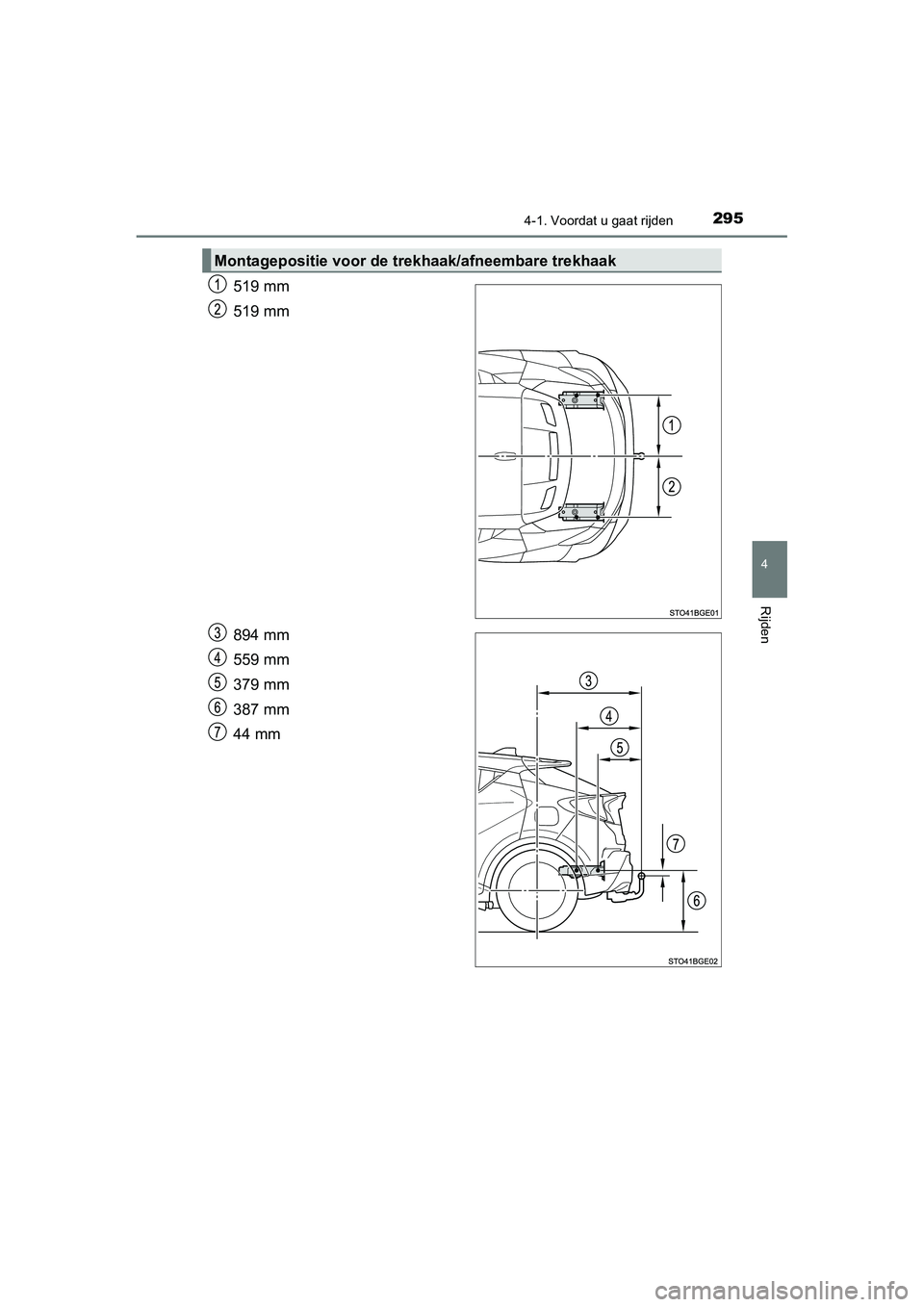

519 mm
519 mm
894 mm
559 mm
379 mm
387 mm
44 mm
Montagepositie voor de trekhaak/afneembare trekhaak
C-HR_HV_OM_Europe_OM10647E.book Page 295 Tuesday, July 30, 2019 9:59 AM

2964-1. Voordat u gaat rijden
C-HR_HV_OM_Europe_OM10647E

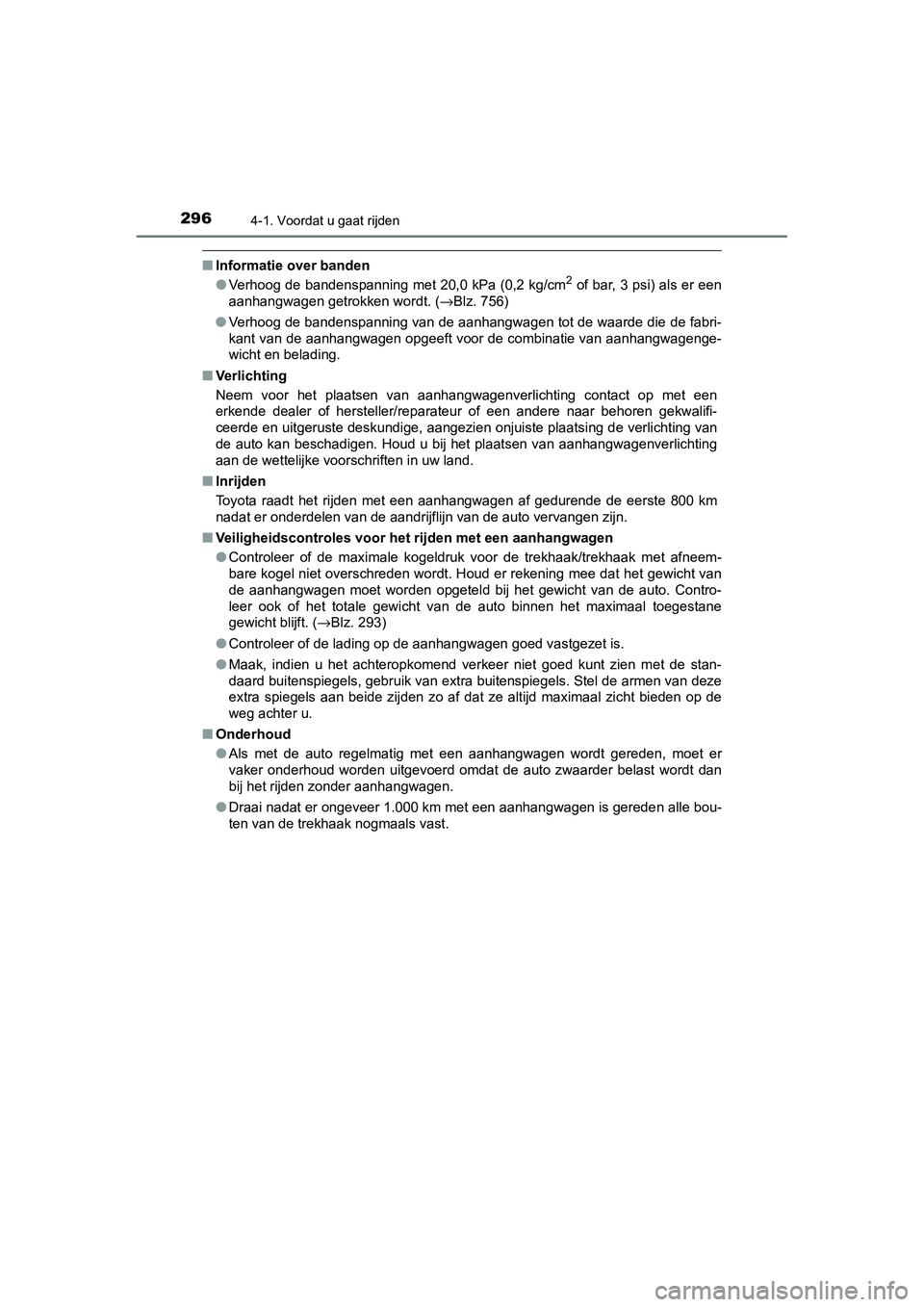

■Informatie over banden
●Verhoog de bandenspanning met 20,0 kPa (0,2 kg/cm2 of bar, 3 psi) als er een
aanhangwagen getrokken wordt. ( →Blz. 756)
● Verhoog de bandenspanning van de aanhangwagen tot de waarde die de fabri-
kant van de aanhangwagen opgeeft voor de combinatie van aanhang wagenge-
wicht en belading.
■ Verlichting
Neem voor het plaatsen van aanhangwagenverlichting contact op m et een
erkende dealer of hersteller/reparateur of een andere naar beho ren gekwalifi-
ceerde en uitgeruste deskundige, aangezien onjuiste plaatsing d e verlichting van
de auto kan beschadigen. Houd u bij het plaatsen van aanhangwag enverlichting
aan de wettelijke voorschriften in uw land.
■ Inrijden
Toyota raadt het rijden met een aanhangwagen af gedurende de ee rste 800 km
nadat er onderdelen van de aandr ijflijn van de auto vervangen zijn.
■ Veiligheidscontroles voor het rijden met een aanhangwagen
● Controleer of de maximale kogeldruk voor de trekhaak/trekhaak m et afneem-
bare kogel niet overschreden wordt. Houd er rekening mee dat he t gewicht van
de aanhangwagen moet worden opgeteld bij het gewicht van de aut o. Contro-
leer ook of het totale gewicht van de auto binnen het maximaal toegestane
gewicht blijft. ( →Blz. 293)
● Controleer of de lading op de aanhangwagen goed vastgezet is.
● Maak, indien u het achteropkomend verkeer niet goed kunt zien m et de stan-
daard buitenspiegels, gebruik van extra buitenspiegels. Stel de armen van deze
extra spiegels aan beide zijden zo af dat ze altijd maximaal zi cht bieden op de
weg achter u.
■ Onderhoud
●Als met de auto regelmatig met een aanhangwagen wordt gereden, moet er
vaker onderhoud worden uitgevoerd omdat de auto zwaarder belast wordt dan
bij het rijden zonder aanhangwagen.
● Draai nadat er ongeveer 1.000 km met een aanhangwagen is gerede n alle bou-
ten van de trekhaak nogmaals vast.
C-HR_HV_OM_Europe_OM10647E.b ook Page 296 Tuesday, July 30, 2019 9:59 AM

2974-1. Voordat u gaat rijden
4
Rijden
C-HR_HV_OM_Europe_OM10647E■

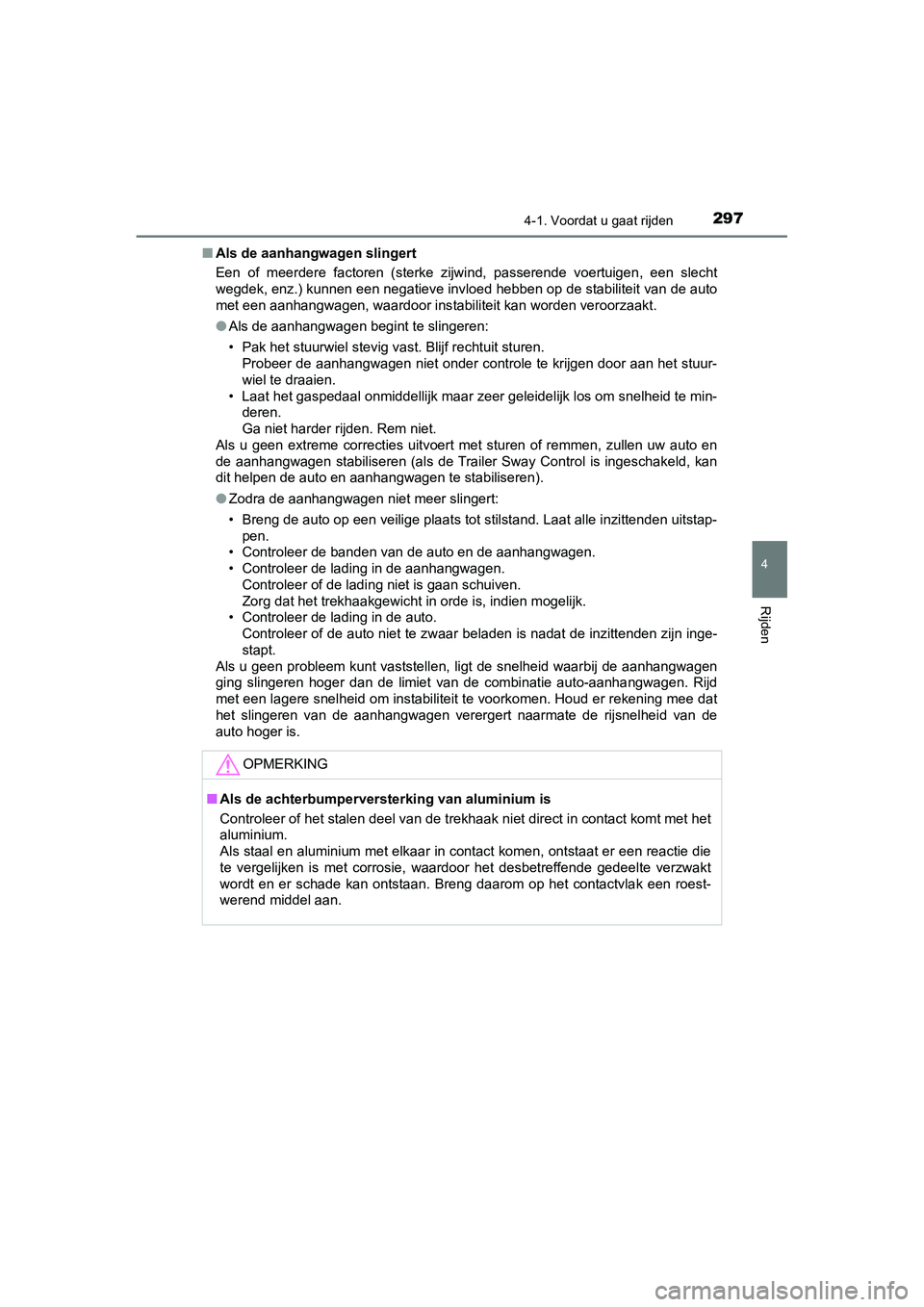

Als de aanhangwagen slingert
Een of meerdere factoren (sterke zijwind, passerende voertuigen , een slecht
wegdek, enz.) kunnen een negatieve invloed hebben op de stabili teit van de auto
met een aanhangwagen, waardoor ins tabiliteit kan worden veroorzaakt.
● Als de aanhangwagen begint te slingeren:
• Pak het stuurwiel stevig vast. Blijf rechtuit sturen.
Probeer de aanhangwagen niet onder controle te krijgen door aan het stuur-
wiel te draaien.
• Laat het gaspedaal onmiddellijk maar zeer geleidelijk los om s nelheid te min-
deren.
Ga niet harder rijden. Rem niet.
Als u geen extreme correcties uitvoert met sturen of remmen, zu llen uw auto en
de aanhangwagen stabiliseren (als de Trailer Sway Control is in geschakeld, kan
dit helpen de aut o en aanhangwagen te stabiliseren).
● Zodra de aanhangwagen niet meer slingert:
• Breng de auto op een veilige plaa ts tot stilstand. Laat alle inzittenden uitstap-
pen.
• Controleer de banden van de auto en de aanhangwagen.
• Controleer de ladi ng in de aanhangwagen.
Controleer of de lading niet is gaan schuiven.
Zorg dat het trekhaakgewicht in orde is, indien mogelijk.
• Controleer de lading in de auto. Controleer of de auto niet te zw aar beladen is nadat de inzittenden zijn inge-
stapt.
Als u geen probleem kunt vaststellen, ligt de snelheid waarbij de aanhangwagen
ging slingeren hoger dan de limiet van de combinatie auto-aanha ngwagen. Rijd
met een lagere snelheid om instabiliteit te voorkomen. Houd er rekening mee dat
het slingeren van de aanhangwagen verergert naarmate de rijsnel heid van de
auto hoger is.
OPMERKING
■ Als de achterbumperverst erking van aluminium is
Controleer of het stal en deel van de trekhaak niet direct in co ntact komt met het
aluminium.
Als staal en aluminium met elkaar in contact komen, ontstaat er een reactie die
te vergelijken is met corrosie, waardoor het desbetreffende ged eelte verzwakt
wordt en er schade kan ontstaan. Breng daarom op het contactvla k een roest-
werend middel aan.
C-HR_HV_OM_Europe_OM10647E.b ook Page 297 Tuesday, July 30, 2019 9:59 AM

2984-1. Voordat u gaat rijden
C-HR_HV_OM_Europe_OM10647E

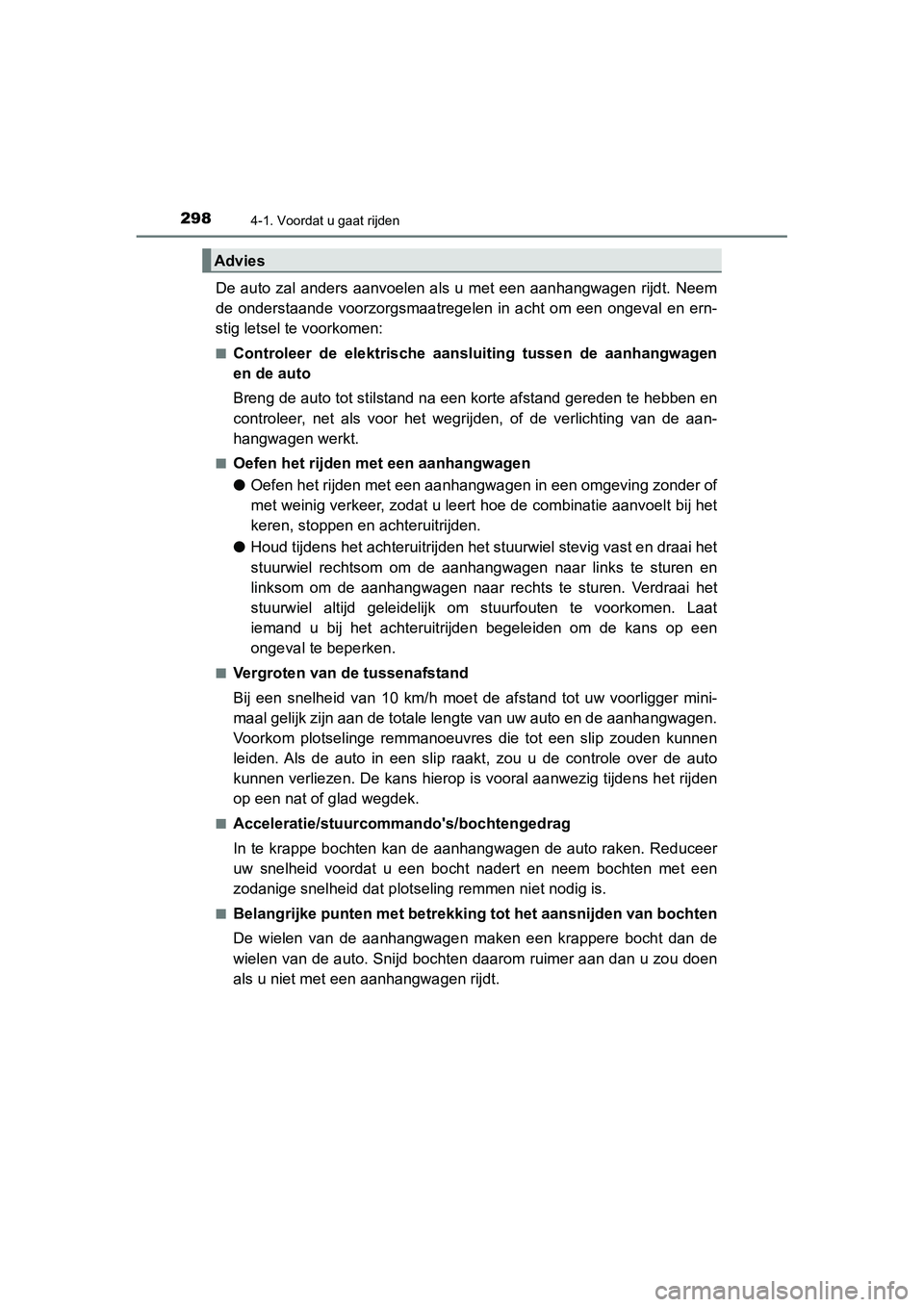

De auto zal anders aanvoelen als u met een aanhangwagen rijdt. Neem
de onderstaande voorzorgsmaatregel en in acht om een ongeval en ern-
stig letsel te voorkomen:
■Controleer de elektrische aan sluiting tussen de aanhangwagen
en de auto
Breng de auto tot stilstand na ee n korte afstand gereden te hebben en
controleer, net als voor het wegrijden, of de verlichting van de aan-
hangwagen werkt.
■Oefen het rijden met een aanhangwagen
● Oefen het rijden met een aanhangwagen in een omgeving zonder of
met weinig verkeer, zodat u leert hoe de combinatie aanvoelt bi j het
keren, stoppen en achteruitrijden.
● Houd tijdens het achteruitrijden het stuurwiel stevig vast en d raai het
stuurwiel rechtsom om de aanhangwagen naar links te sturen en
linksom om de aanhangwagen naar rechts te sturen. Verdraai het
stuurwiel altijd geleidelijk om stuurfouten te voorkomen. Laat
iemand u bij het achteruitrijden begeleiden om de kans op een
ongeval te beperken.
■Vergroten van de tussenafstand
Bij een snelheid van 10 km/h m oet de afstand tot uw voorligger mini-
maal gelijk zijn aan de totale l engte van uw auto en de aanhang wagen.
Voorkom plotselinge remmanoeuvres die tot een slip zouden kunne n
leiden. Als de auto in een slip raakt, zou u de controle over d e auto
kunnen verliezen. De kans hierop is vooral aanwezig tijdens het rijden
op een nat of glad wegdek.
■Acceleratie/stuurcommando's/bochtengedrag
In te krappe bochten kan de aanhangwagen de auto raken. Reducee r
uw snelheid voordat u een bocht nadert en neem bochten met een
zodanige snelheid dat plot seling remmen niet nodig is.
■Belangrijke punten met betrekking tot het aansnijden van bochte n
De wielen van de aanhangwagen maken een krappere bocht dan de
wielen van de auto. Snijd bochten daarom ruimer aan dan u zou d oen
als u niet met een aanhangwagen rijdt.
Advies
C-HR_HV_OM_Europe_OM10647E.b ook Page 298 Tuesday, July 30, 2019 9:59 AM

2994-1. Voordat u gaat rijden
4
Rijden
C-HR_HV_OM_Europe_OM10647E■

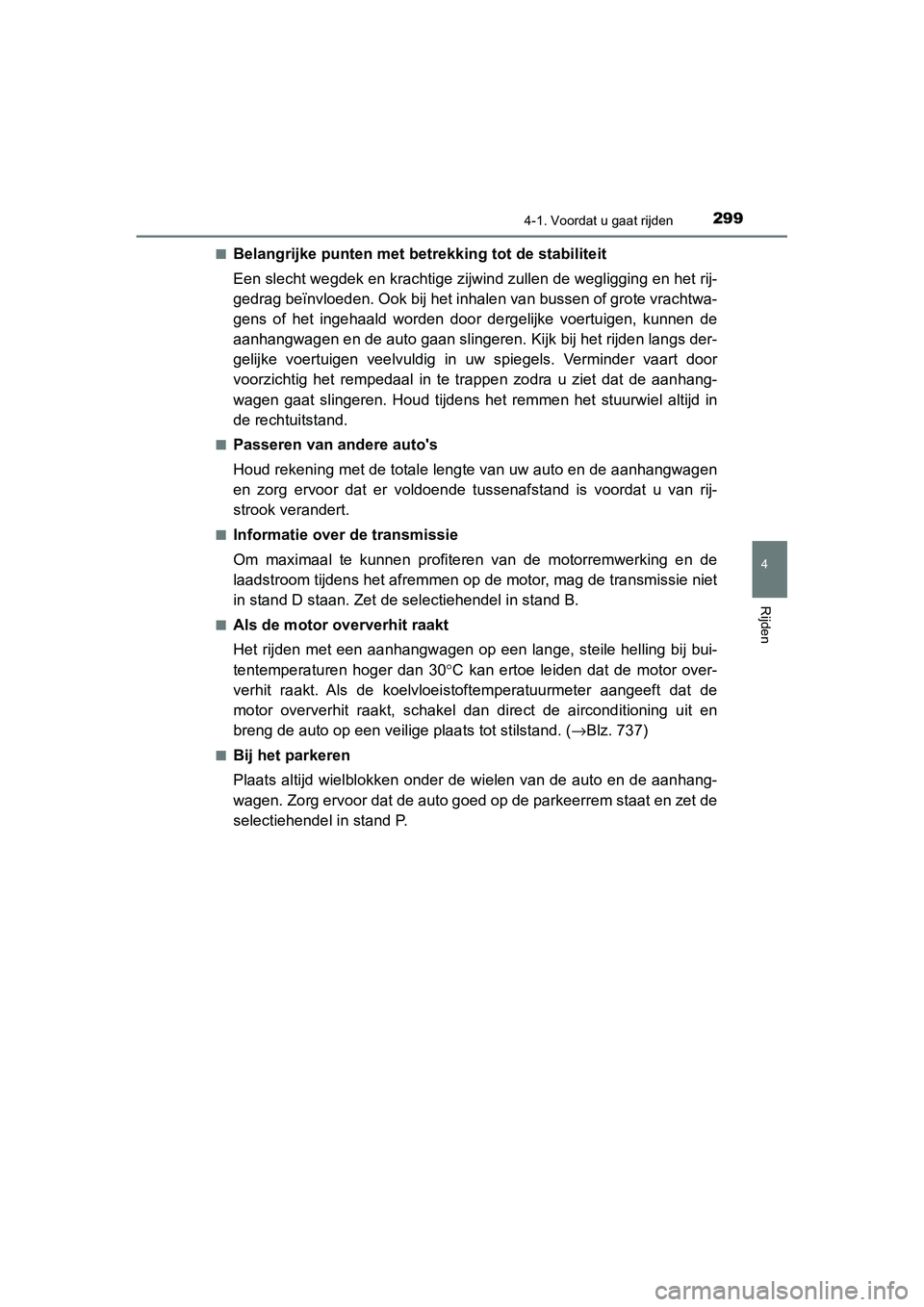

Belangrijke punten met betrekking tot de stabiliteit
Een slecht wegdek en
krachtige zijwind zullen de wegligging en het rij-
gedrag beïnvloeden. Ook bij het inhalen van bussen of grote vra chtwa-
gens of het ingehaald worden doo r dergelijke voertuigen, kunnen de
aanhangwagen en de auto gaan slingeren. Kijk bij het rijden lan gs der-
gelijke voertuigen veelvuldig in uw spiegels. Verminder vaart door
voorzichtig het rempedaal in te trappen zodra u ziet dat de aan hang-
wagen gaat slingeren. Houd tijdens het remmen het stuurwiel alt ijd in
de rechtuitstand.
■Passeren van andere auto's
Houd rekening met de totale lengt e van uw auto en de aanhangwag en
en zorg ervoor dat er voldoende tussenafstand is voordat u van rij-
strook verandert.
■Informatie over de transmissie
Om maximaal te kunnen profiteren van de motorremwerking en de
laadstroom tijdens het afremmen op de motor, mag de transmissie niet
in stand D staan. Z et de selectiehendel in stand B.
■Als de motor oververhit raakt
Het rijden met een aanhangwagen op een lange, steile helling bij bui-
tentemperaturen hoger dan 30 °C kan ertoe leiden dat de motor over-
verhit raakt. Als de koelvloeistoftemperatuurmeter aangeeft dat de
motor oververhit raakt, schakel dan direct de airconditioning u it en
breng de auto op een veilige plaats tot stilstand. (→Blz. 737)
■Bij het parkeren
Plaats altijd wielblokken onder de wielen van de auto en de aan hang-
wagen. Zorg ervoor dat de auto goed op de parkeerrem staat en z et de
selectiehendel in stand P.
C-HR_HV_OM_Europe_OM10647E.b ook Page 299 Tuesday, July 30, 2019 9:59 AM
