TOYOTA C_HR HYBRID 2020 Instructieboekje (in Dutch)

6707-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E
Als een waarschuwingslampje gaat branden
of een waarschuwingszoemer klinkt
Voer op rustige wijze onderstaande handelingen uit als een van de
waarschuwingslampjes gaat branden of knipperen. Als een van de
lampjes gaat branden of knipperen en daarna weer uitgaat, is er niet
noodzakelijkerwijs een defect in het systeem aanwezig. Als deze
situatie echter blijft voortduren, laat dan uw auto nakijken do or een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar
behoren gekwalificeerde en uitgeruste deskundige.
Overzicht waarschuwingslampj es en waarschuwingszoemers
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
(Rood)
Waarschuwingslampje (waar schuwingszoemer) remsys-
teem Geeft het volgende aan:
• Laag remvloeistofniveau; of
• Storing in het elektronisch geregelde remsysteem
→ Breng de auto onmiddellijk op een veilige plaats tot stil-
stand en neem contact op met een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Doorrijden met de auto kan gevaarlijk zijn.
*1
Waarschuwingslampje (waarsc huwingszoemer) lage olie-
druk Geeft aan dat de olie druk niet in orde is
Het waarschuwingslampje kan g aan branden als de oliedruk
te laag is.
Er klinkt ook een zoemer.
→ Breng de auto onmiddellijk op een veilige plaats tot stil-
stand en neem contact op met een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgerust e deskundige. Doorrijden
met de auto kan gevaarlijk zijn.
*1
Laadstroomcontrolelampje Geeft aan d at er een storing aanwezig is in het laadsysteem
van de auto
→ Breng de auto onmiddellijk op een veilige plaats tot stil-
stand en neem contact op met een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uit geruste deskundige.
C-HR_HV_OM_Europe_OM10647E.b ook Page 670 Tuesday, July 30, 2019 9:59 AM

6717-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E
7
Bij problemen

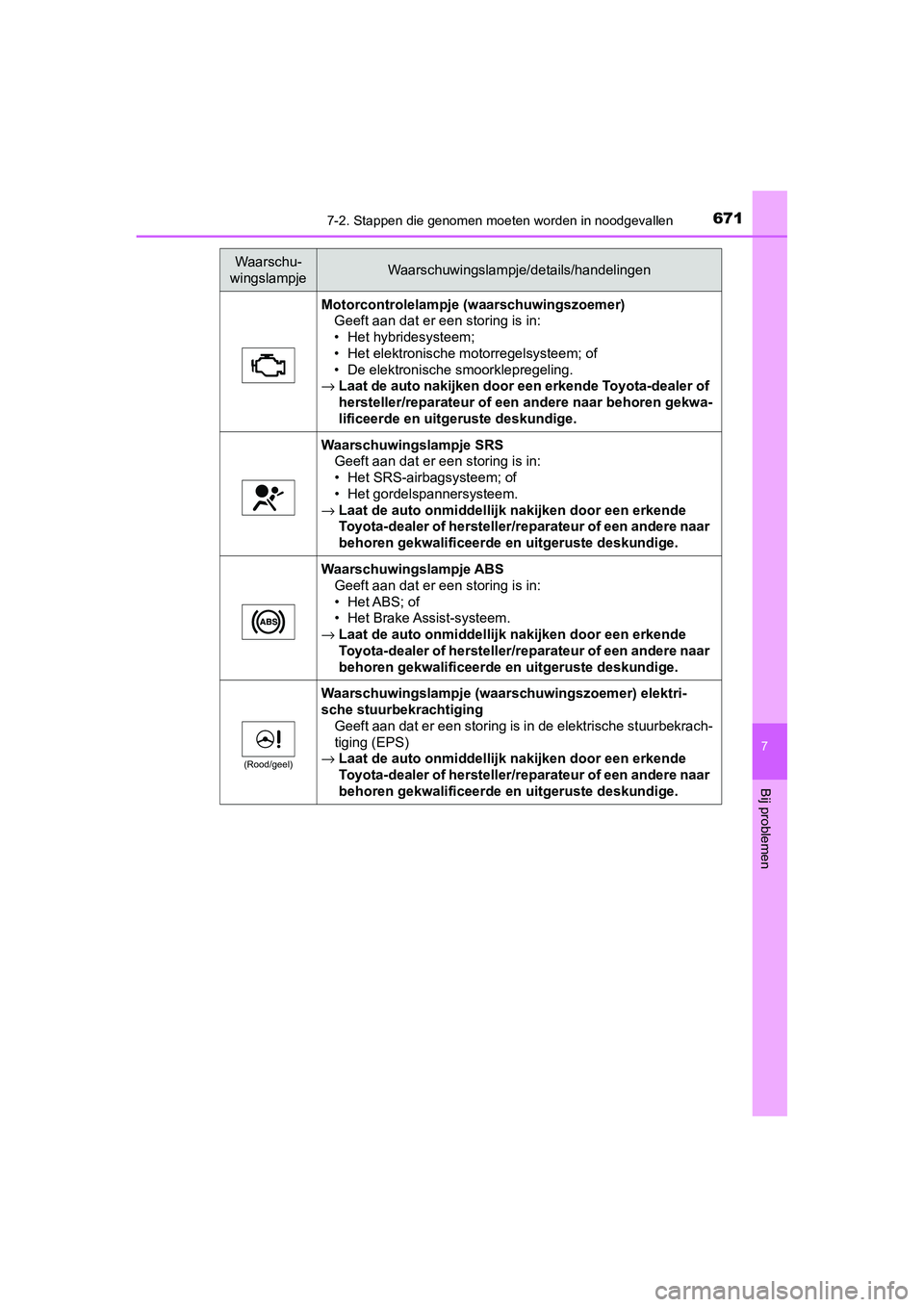

Motorcontrolelampje (waarschuwingszoemer)
Geeft aan dat er ee n storing is in:
• Het hybridesysteem;
• Het elektronische motorregelsysteem; of
• De elektronische smoorklepregeling.
→ Laat de auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
Waarschuwingslampje SRS
Geeft aan dat er ee n storing is in:
• Het SRS-airbagsysteem; of
• Het gordelspannersysteem.
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Waarschuwingslampje ABS
Geeft aan dat er ee n storing is in:
• Het ABS; of
• Het Brake Assist-systeem.
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
(Rood/geel)
Waarschuwingslampje (waarsc huwingszoemer) elektri-
sche stuurbekrachtiging Geeft aan dat er een storing is in de elektrische stuurbekrach-
tiging (EPS)
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
C-HR_HV_OM_Europe_OM10647E.b ook Page 671 Tuesday, July 30, 2019 9:59 AM

6727-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E
(Knippert)
Controlelampje Toyota Parking Assist-sensor OFF (indien
aanwezig) Geeft aan dat er een storing aanwezig is in de Toyota Parking
Assist-sensor
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Dit geeft aan dat het systeem tijd elijk niet beschikbaar is,
doordat een sensor mogelijk vuil is of is bedekt met bijvoor-
beeld ijs.
→ Volg de instructi es die worden weer gegeven op het
multi-informatiedisplay. ( →Blz. 446)
(Knippert)
Controlelampje PKSB OFF (indien aanwezig)
Wanneer er een zoemer klinkt:
Geeft aan d at er een stor ing aanwezig is in het PKSB-sys-
teem (Parking Support Brake)
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Wanneer er geen zoemer klinkt:
Dit geeft aan dat het systeem tijd elijk niet beschikbaar is,
doordat een sensor mogelijk vuil is of is bedekt met bijvoor-
beeld ijs.
→ Volg de instructi es die worden weer gegeven op het
multi-informatiedisplay. ( →Blz. 462, 681)
(Knippert)
Controlelampje RCTA OFF (indien aanwezig)
Wanneer er een zoemer klinkt:
Geeft aan dat er een storing aanwezig is in de RCTA (Rear
Crossing Traffic Alert)
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Wanneer er geen zoemer klinkt:
Geeft aan dat de ac hterbumper rondom de radarsensor vuil
is, enz. ( →Blz. 432)
→ Volg de instructi es die worden weer gegeven op het
multi-informatiedisplay. ( →Blz. 450)
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
C-HR_HV_OM_Europe_OM10647E.b ook Page 672 Tuesday, July 30, 2019 9:59 AM

6737-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E
7
Bij problemen
Controlelampje Traction ControlGeeft aan dat er ee n storing is in:
• De VSC (Vehicle Stability Control);
• De TRC (Traction Control); of
• De Hill Start Assist Control.
Het lampje gaat knipperen wanneer de VSC, de TRC het
ABS of de Trailer Sway C ontrol in werking is. (→Blz. 522)
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
(Geel)
Waarschuwingslampje remsysteem
Geeft aan dat er ee n storing is in:
• Het regeneratieve remsysteem;
• Het elektronisch geregelde remsysteem; of
• De elektrisch bedienbare parkeerrem.
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
(Knippert of
brandt)
Waarschuwingslampje PCS (indien aanwezig)
Geeft aan dat er een storing aanwezig is in het PCS (Pre-
Crash Safety-systee m) of dat het systeem tijdelijk niet
beschikbaar is doordat de auto extreem warm/koud is, door-
dat er zich vuil rond de sensor voor bevindt, enz. ( →Blz. 375,
681)
→ Volg de instructi es die worden weer gegeven op het
multi-informatiedisplay. ( →Blz. 375, 681)
Als het PCS (Pre-Crash Safety -systeem) of de VSC (Vehicle
Stability Control-systeem) wo rdt uitgeschakeld, gaat het
waarschuwingslampje PCS branden.
→ Blz. 375
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
C-HR_HV_OM_Europe_OM10647E.b ook Page 673 Tuesday, July 30, 2019 9:59 AM

6747-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E
(knippert)

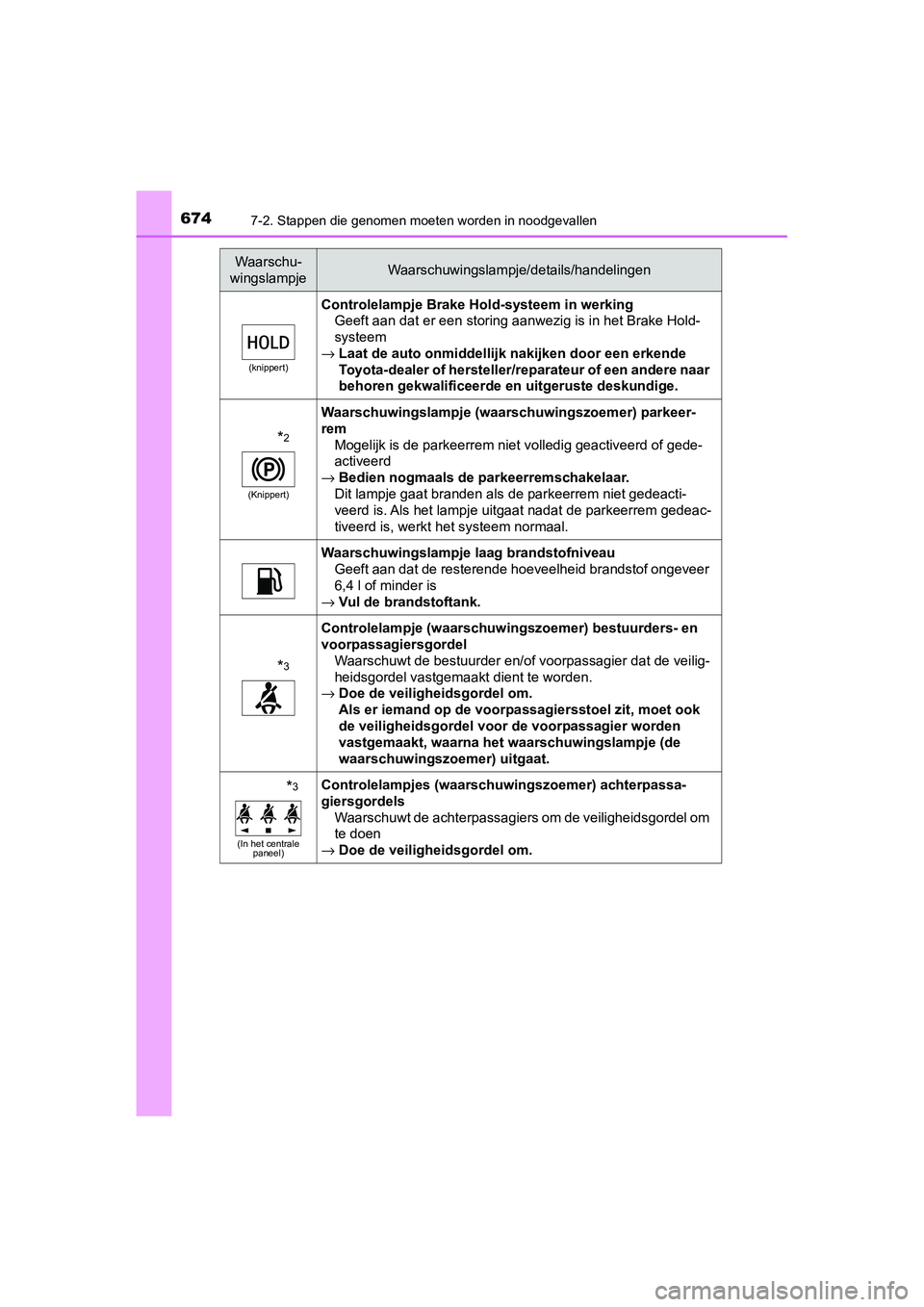

Controlelampje Brake Hold-systeem in werkingGeeft aan dat er een storing aanwezig is in het Brake Hold-
systeem
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
*2
(Knippert)
Waarschuwingslampje (waarschuwingszoemer) parkeer-
rem
Mogelijk is de parkeerrem niet volledig geactiveerd of gede-
activeerd
→ Bedien nogmaals de parkeerremschakelaar.
Dit lampje gaat branden als de parkeerrem niet gedeacti-
veerd is. Als het lampje uit gaat nadat de parkeerrem gedeac-
tiveerd is, werkt het systeem normaal.
Waarschuwingslampje laag brandstofniveau
Geeft aan dat de resterende hoeveelheid brandstof ongeveer
6,4 l of minder is
→ Vul de brandstoftank.
*3
Controlelampje (waarschuwing szoemer) bestuurders- en
voorpassagiersgordel Waarschuwt de bestuurder en/o f voorpassagier dat de veilig-
heidsgordel vastgemaakt dient te worden.
→ Doe de veiligheidsgordel om.
Als er iemand op de voorpa ssagiersstoel zit, moet ook
de veiligheidsgordel voor de voorpassagier worden
vastgemaakt, waarna het waarschuwingslampje (de
waarschuwingszoemer) uitgaat.
*3
(In het centrale paneel)
Controlelampjes (waarschuwingszoemer) achterpassa-
giersgordels
Waarschuwt de achterpassagiers om de veiligheidsgordel om
te doen
→ Doe de veiligheidsgordel om.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
C-HR_HV_OM_Europe_OM10647E.b ook Page 674 Tuesday, July 30, 2019 9:59 AM

6757-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E
7
Bij problemen

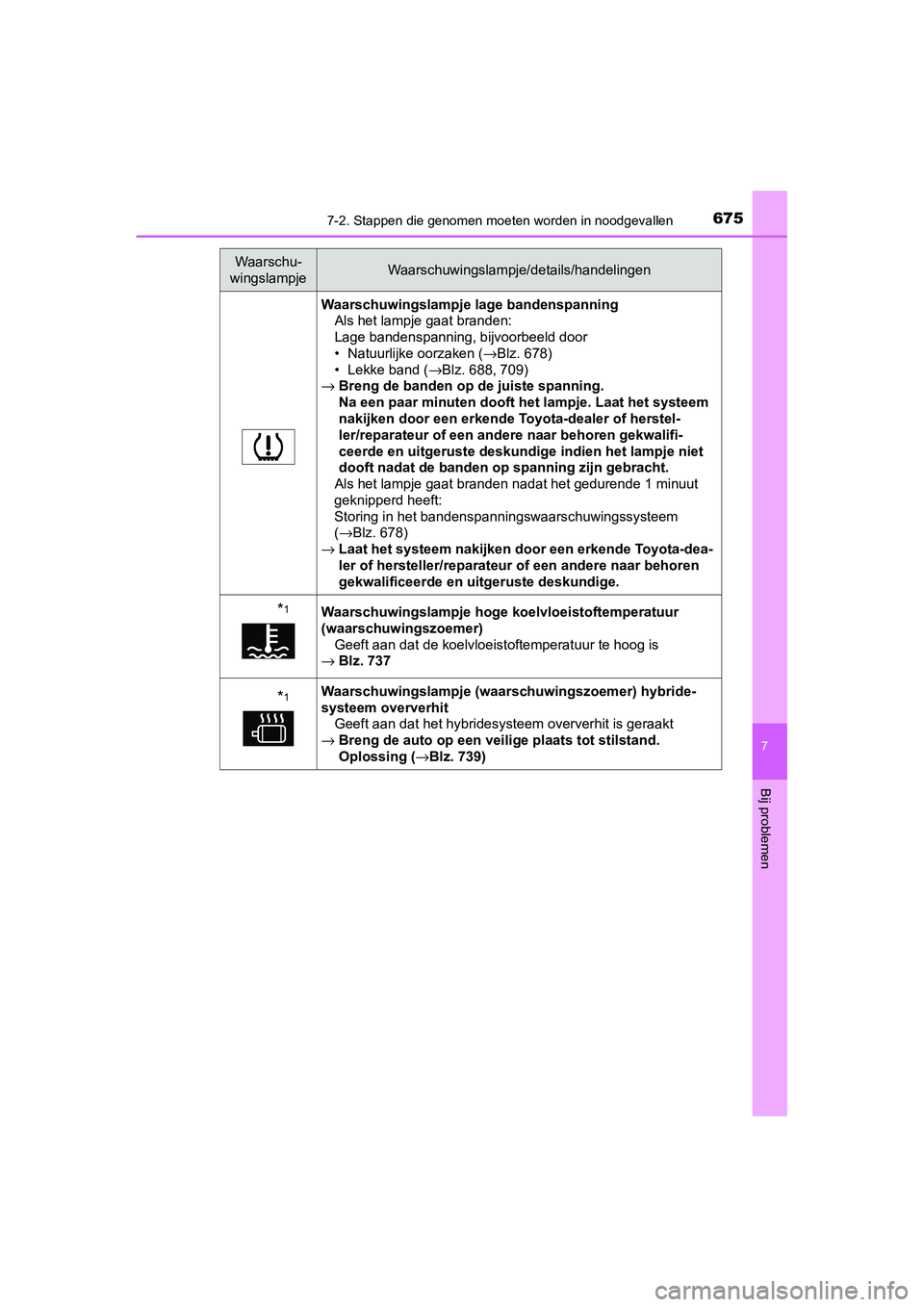

Waarschuwingslampje lage bandenspanning
Als het lampje gaat branden:
Lage bandenspanning, b ijvoorbeeld door
• Natuurlijke oorzaken ( →Blz. 678)
• Lekke band ( →Blz. 688, 709)
→ Breng de banden op de juiste spanning.
Na een paar minuten dooft het lampje. Laat het systeem
nakijken door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskund ige indien het lampje niet
dooft nadat de banden op spanning zijn gebracht.
Als het lampje gaat branden nadat het gedurende 1 minuut
geknipperd heeft:
Storing in het bandenspan ningswaarschuwingssysteem
(→Blz. 678)
→ Laat het systeem nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uit geruste deskundige.
*1Waarschuwingslampje hoge koelvloeistoftemperatuur
(waarschuwingszoemer)
Geeft aan dat de koelvloeis toftemperatuur te hoog is
→ Blz. 737
*1Waarschuwingslampje (waarsc huwingszoemer) hybride-
systeem oververhit Geeft aan d at het hybridesysteem oververhit is geraakt
→ Breng de auto op een veilig e plaats tot stilstand.
Oplossing ( →Blz. 739)
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
C-HR_HV_OM_Europe_OM10647E.b ook Page 675 Tuesday, July 30, 2019 9:59 AM

6767-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E

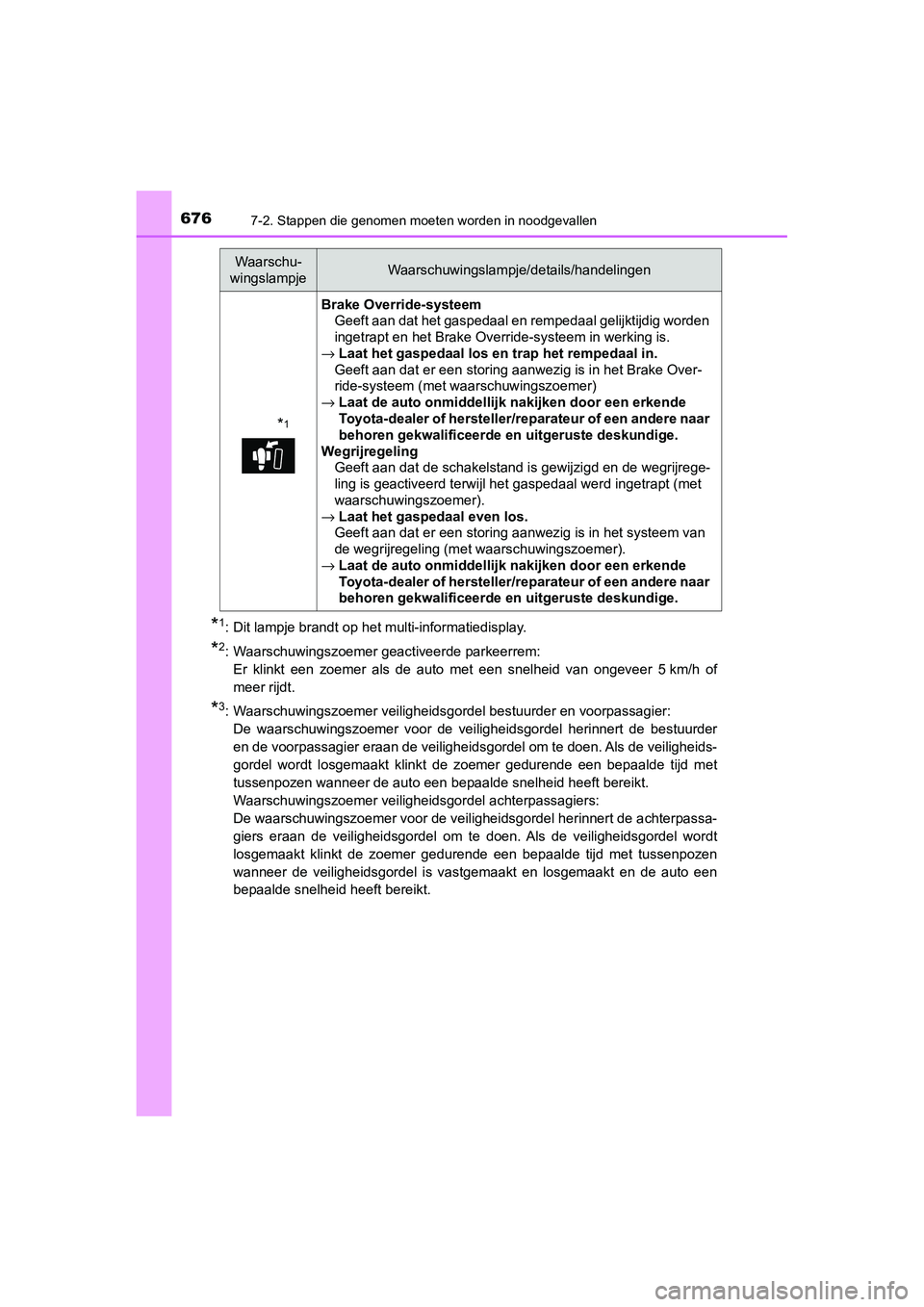

*1: Dit lampje brandt op het multi-informatiedisplay.
*2: Waarschuwingszoemer geactiveerde parkeerrem:Er klinkt een zoemer als de auto met een snelheid van ongeveer 5km/h of
meer rijdt.
*3: Waarschuwingszoemer veiligheidsgordel bestuurder en voorpassag ier:
De waarschuwingszoemer voor de veiligheidsgordel herinnert de b estuurder
en de voorpassagier eraan de veiligheidsgordel om te doen. Als de veiligheids-
gordel wordt losgemaakt klinkt de zoemer gedurende een bepaalde tijd met
tussenpozen wanneer de auto een bepaalde snelheid heeft bereikt.
Waarschuwingszoemer veiligheidsgordel achterpassagiers:
De waarschuwingszoemer voor de veiligheidsgordel herinnert de a chterpassa-
giers eraan de veiligheidsgordel om te doen. Als de veiligheids gordel wordt
losgemaakt klinkt de zoemer g edurende een bepaalde tijd met tus senpozen
wanneer de veiligheidsgordel is vastgemaakt en losgemaakt en de auto een
bepaalde snelheid heeft bereikt.
*1
Brake Override-systeem Geeft aan dat het gaspedaal en rempedaal gelijktijdig worden
ingetrapt en het Brake Ove rride-systeem in werking is.
→ Laat het gaspedaal los en trap het rempedaal in.
Geeft aan dat er een storing aanwezig is in het Brake Over-
ride-systeem (met waarschuwingszoemer)
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Wegrijregeling Geeft aan dat de schakelstand i s gewijzigd en de wegrijrege-
ling is geactiveerd terwijl he t gaspedaal werd ingetrapt (met
waarschuwingszoemer).
→ Laat het gaspedaal even los.
Geeft aan d at er een storing aanwezig is in het systeem van
de wegrijregeling (met waarschuwingszoemer).
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
C-HR_HV_OM_Europe_OM10647E.b ook Page 676 Tuesday, July 30, 2019 9:59 AM

6777-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E
7
Bij problemen

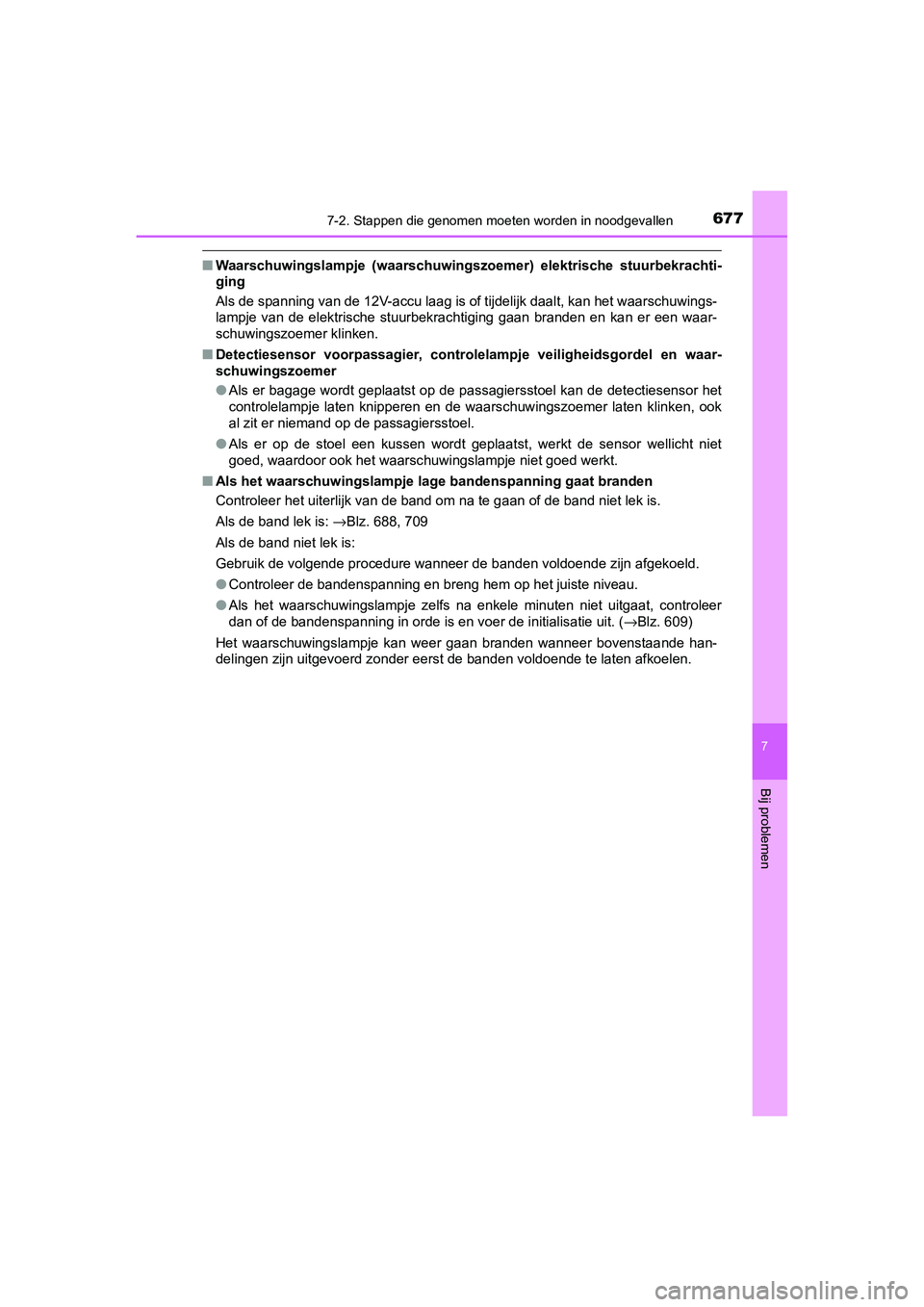

■Waarschuwingslampje (waarschuwingszoemer) elektrische stuurbekr achti-
ging
Als de spanning van de 12V-accu laag is of tijdelijk daalt, kan het waarschuwings-
lampje van de elektrische stuurbekrachtiging gaan branden en ka n er een waar-
schuwingszoemer klinken.
■ Detectiesensor voorpassagier, controlelampje veiligheidsgordel en waar-
schuwingszoemer
● Als er bagage wordt geplaatst op de passagiersstoel kan de dete ctiesensor het
controlelampje laten knipperen en de waarschuwingszoemer laten klinken, ook
al zit er niemand op de passagiersstoel.
● Als er op de stoel een kussen wordt geplaatst, werkt de sensor wellicht niet
goed, waardoor ook het waarsc huwingslampje niet goed werkt.
■ Als het waarschuwingslampje lage bandenspanning gaat branden
Controleer het uiterlijk van de band om na te gaan of de band niet lek is.
Als de band lek is: →Blz. 688, 709
Als de band niet lek is:
Gebruik de volgende pr ocedure wanneer de banden voldoende zijn afgekoeld.
● Controleer de bandenspanning en breng hem op het juiste niveau.
● Als het waarschuwingslampje zelfs na enkele minuten niet uitgaa t, controleer
dan of de bandenspanning in orde is en voer de initialisatie uit. (→Blz. 609)
Het waarschuwingslampje kan weer gaan branden wanneer bovenstaa nde han-
delingen zijn uitgevoerd zonder e erst de banden voldoende te laten afkoelen.
C-HR_HV_OM_Europe_OM10647E.b ook Page 677 Tuesday, July 30, 2019 9:59 AM

6787-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E
■Het waarschuwingslampje lage bandenspanning gaat mogelijk brand en door
een natuurlijke oorzaak
Het waarschuwingslampje lage bandenspanning gaat mogelijk brand en door een
natuurlijke oorzaak, zoals het onvermijdelijke spanningsverlies dat op den duur
optreedt of een veranderde bandenspanning die veroorzaakt wordt door tempera-
tuurveranderingen. In dat geval zal het waarschuwingslampje na een paar minu-
ten uitgaan als de bande n weer op de juiste spanning gebracht z ijn.
■ Als een wiel is vervangen door e en reservewiel (indien aanwezig)
Auto's met een volwaardig reservewiel: Het reservewiel is ook v oorzien van een
bandenspanningssensor en -zender. Als de bandenspanning van het reservewiel
te laag is, zal het waarschuwingslampje lage bandenspanning gaa n branden. Bij
een lekke band zal het waarschuwingslampje lage bandenspanning niet uitgaan,
ook al is het wiel met de lekke band vervangen door het reserve wiel. Vervang het
reservewiel door het wiel met de gerepareerde band en breng de band op de
juiste spanning. Het waarschuwingslampje lage bandenspanning za l na een paar
minuten uitgaan.
Auto's met een compact reservewiel: Het compacte reservewiel is niet voorzien
van een bandenspanningssensor en -zender. Bij een lekke band za l het waar-
schuwingslampje lage bandenspanning niet uitgaan, ook al is het wiel met de
lekke band vervangen door het reservewiel. Vervang het reservew iel door het wiel
met de gerepareerde band en breng de band op de juiste spanning . Het waar-
schuwingslampje lage bandenspannin g zal na een paar minuten uitgaan.
■ Omstandigheden waaronder het bandenspanningswaarschuwingssystee m
mogelijk niet juist werkt
→Blz. 611
■ Als het waarschuwingslampje lage bandenspanning regelmatig gaat bran-
den nadat het gedurende 1 minuut heeft geknipperd
Als het waarschuwingslampje lage bandenspanning regelmatig gaat branden
nadat het gedurende 1 minuut geknipperd heeft wanneer het contac t AAN wordt
gezet, laat het systeem dan controleren door een erkende Toyota -dealer of her-
steller/reparateur of een andere n aar behoren gekwalificeerde en uitgeruste des-
kundige.
■ Waarschuwingszoemer
De zoemer is in sommige gevallen niet hoorbaar, zoals in een lu idruchtige omge-
ving of wanneer het volume van de audio hoog staat.
C-HR_HV_OM_Europe_OM10647E.b ook Page 678 Tuesday, July 30, 2019 9:59 AM

6797-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E
7
Bij problemen

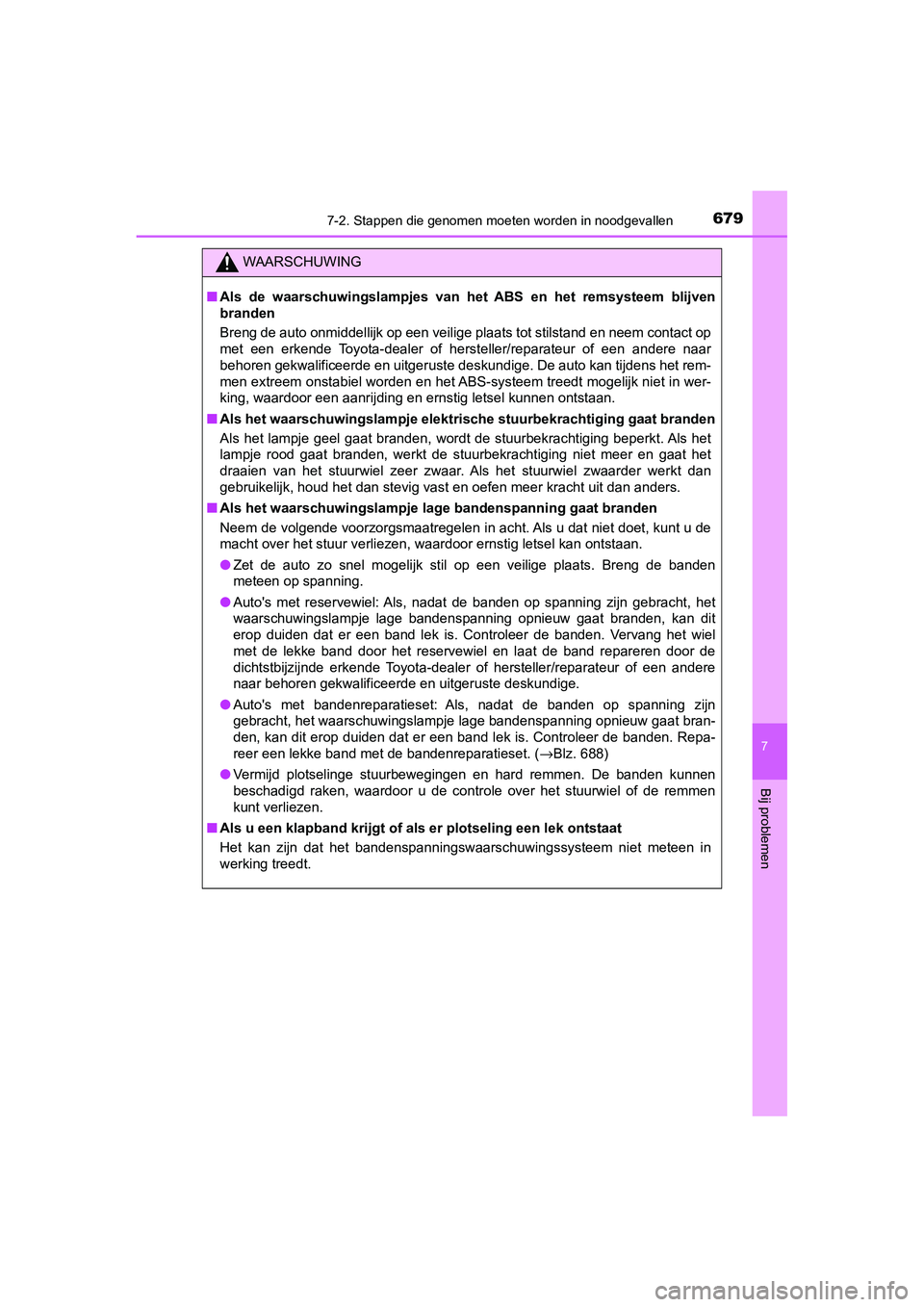

WAARSCHUWING
■Als de waarschuwingslampjes van het ABS en het remsysteem blijv en
branden
Breng de auto onmiddellijk op een veilige plaats tot stilstand en neem contact op
met een erkende Toyota-dealer of hersteller/reparateur of een a ndere naar
behoren gekwalificeerde en uitger uste deskundige. De auto kan tijdens het rem-
men extreem onstabiel worden en het ABS-systeem treedt mogelijk niet in wer-
king, waardoor een aanr ijding en ernstig letsel kunnen ontstaan .
■ Als het waarschuwingslampje elekt rische stuurbekrachtiging gaat branden
Als het lampje geel gaat branden, wordt de stuurbekrachtiging b eperkt. Als het
lampje rood gaat branden, werkt de stuurbekrachtiging niet meer en gaat het
draaien van het stuurwiel zeer zwaar. Als het stuurwiel zwaarde r werkt dan
gebruikelijk, houd het dan stevig vast en oefen meer kracht uit dan anders.
■ Als het waarschuwingslampje lage bandenspanning gaat branden
Neem de volgende voorzorgsmaatregelen in acht. Als u dat niet d oet, kunt u de
macht over het stuur verliezen, w aardoor ernstig letsel kan ontstaan.
● Zet de auto zo snel mogelijk stil op een veilige plaats. Breng de banden
meteen op spanning.
● Auto's met reservewiel: Als, nadat de banden op spanning zijn g ebracht, het
waarschuwingslampje lage bandenspanning opnieuw gaat branden, k an dit
erop duiden dat er een band lek is. Controleer de banden. Verva ng het wiel
met de lekke band door het reservewiel en laat de band reparere n door de
dichtstbijzijnde erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalif iceerde en uitgeruste deskundige.
● Auto's met bandenreparatieset: Als, nadat de banden op spanning zijn
gebracht, het waarschuwingslampje lage bandenspanning opnieuw g aat bran-
den, kan dit erop duiden dat er een band lek is. Controleer de banden. Repa-
reer een lekke band met de bandenreparatieset. ( →Blz. 688)
● Vermijd plotselinge stuurbewegingen en hard remmen. De banden k unnen
beschadigd raken, waardoor u de controle over het stuurwiel of de remmen
kunt verliezen.
■ Als u een klapband krijgt of als er plotseling een lek ontstaat
Het kan zijn dat het bandenspanningswaarschuwingssysteem niet m eteen in
werking treedt.
C-HR_HV_OM_Europe_OM10647E.b ook Page 679 Tuesday, July 30, 2019 9:59 AM
