TOYOTA C_HR HYBRID 2020 Instructieboekje (in Dutch)

6807-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E

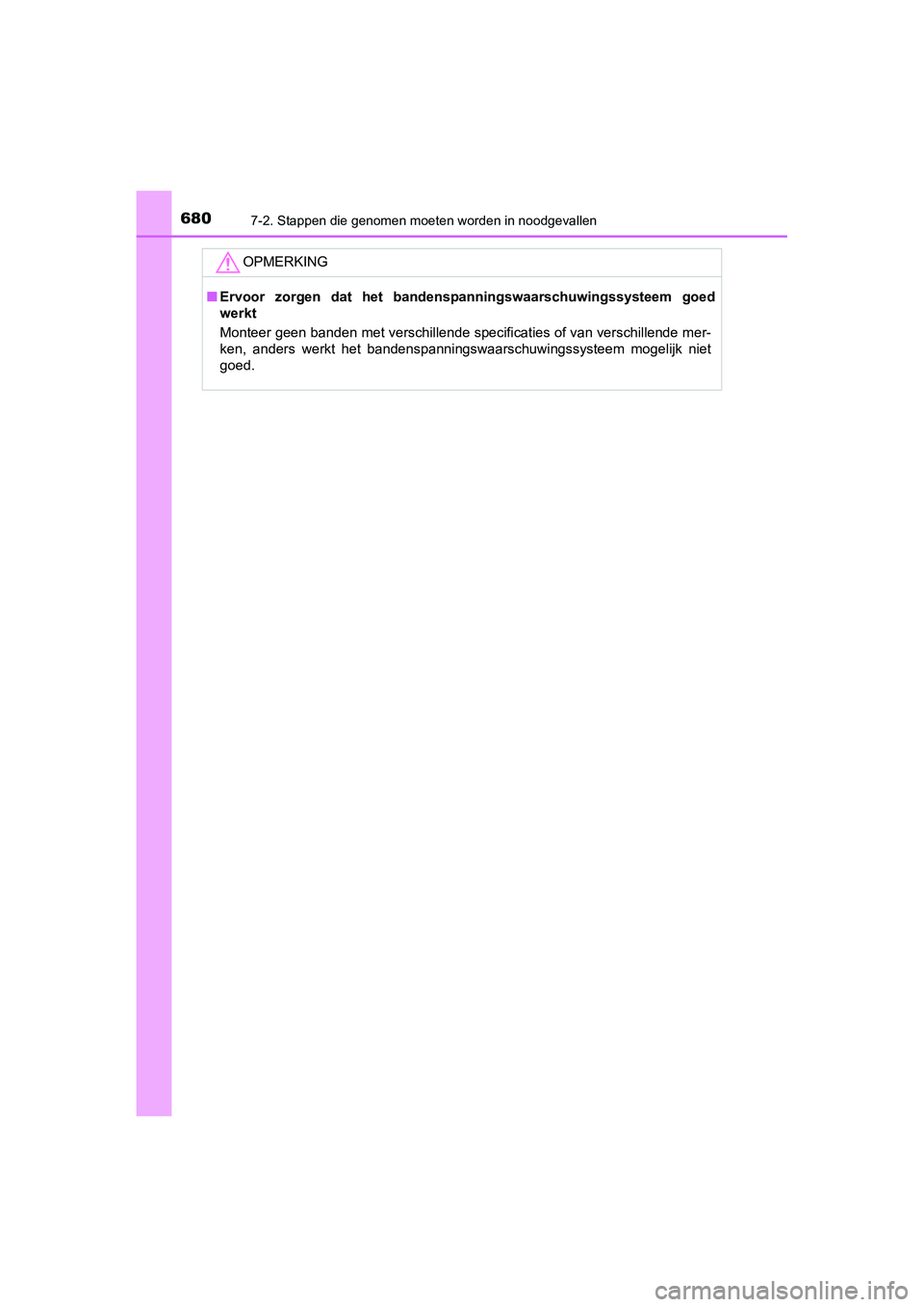

OPMERKING
■Ervoor zorgen dat het bandenspanningswaarschuwingssysteem goed
werkt
Monteer geen banden met verschillende specificaties of van vers chillende mer-
ken, anders werkt het bandenspanningswaarschuwingssysteem mogel ijk niet
goed.
C-HR_HV_OM_Europe_OM10647E.b ook Page 680 Tuesday, July 30, 2019 9:59 AM

6817-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E
7
Bij problemen

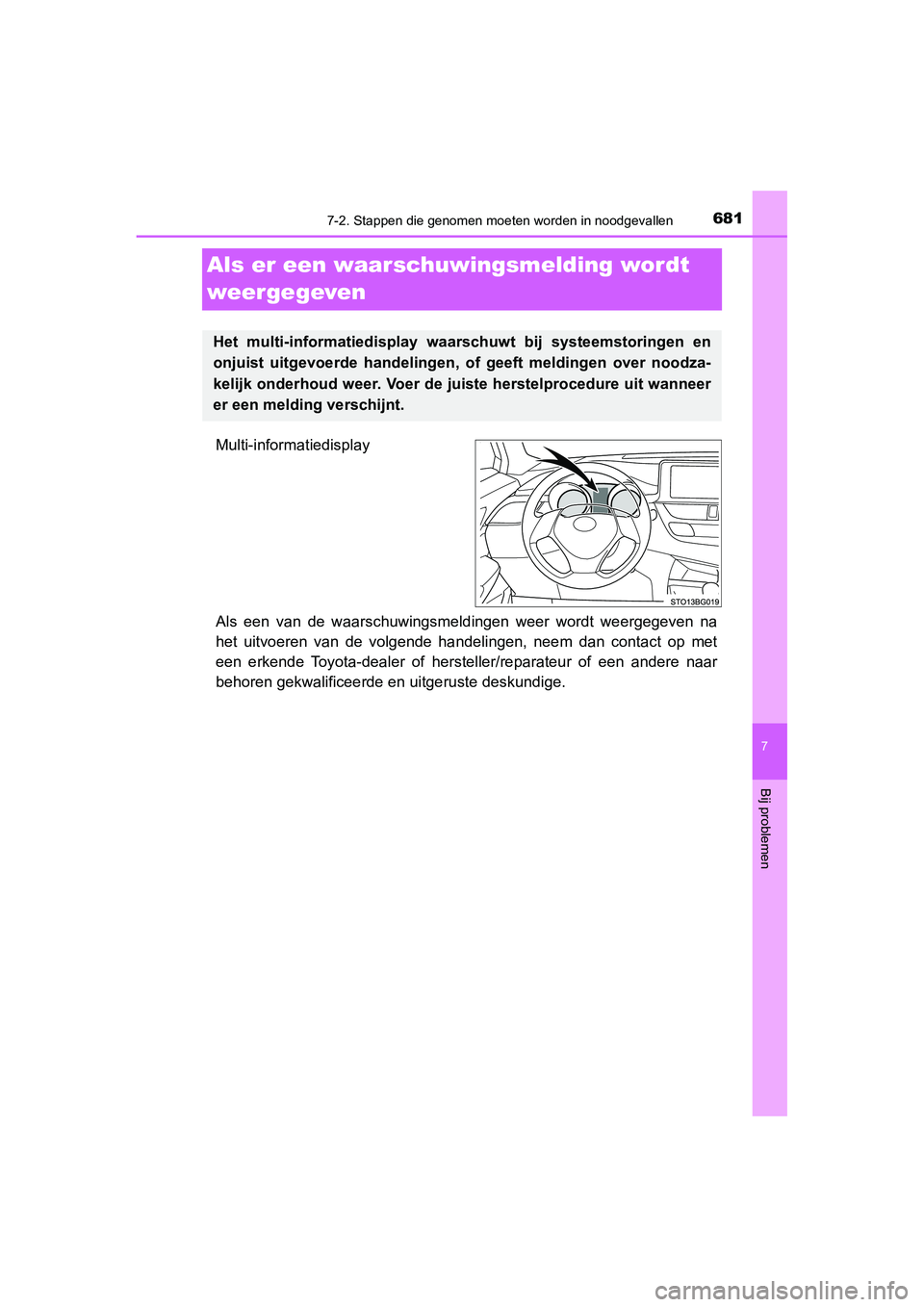

Als er een waarschuwingsmelding wordt
weergegeven
Multi-informatiedisplay
Als een van de waarschuwingsmeldingen weer wordt weergegeven na
het uitvoeren van de volgende handelingen, neem dan contact op met
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar
behoren gekwalificeerde en uitgeruste deskundige.
Het multi-informatiedisplay waarschuwt bij systeemstoringen en
onjuist uitgevoerde handelingen, of geeft meldingen over noodza -
kelijk onderhoud weer. Voer de juiste herstelprocedure uit wann eer
er een melding verschijnt.
C-HR_HV_OM_Europe_OM10647E.b ook Page 681 Tuesday, July 30, 2019 9:59 AM

6827-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E
De waarschuwingslampjes en waarschuwingszoemers werken afhanke-
lijk van de soort melding. Als de melding aangeeft dat controle door een
dealer noodzakelijk is, laat de auto dan onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar beho-
ren gekwalificeerde en uitgeruste deskundige.
*: Een zoemer klinkt voor het eerst en er verschijnt een melding op het multi-
informatiedisplay.
Meldingen en waarschuwingen
Waarschu- wings-
lampje
systeemWaarschu- wingszoe- mer
*
Waarschuwing
⎯Klinkt
• Duidt op een belangrijke situatie, bijvoorbeeld wan-neer een rijsysteem defect is of wanneer er gevaar
ontstaat wanneer de herstelprocedure niet wordt
uitgevoerd
• Geeft een bepaalde situatie aan, bijvoorbeeld wan- neer er schade aan de auto is, of wanneer er
gevaar bestaat
Gaat bran- den of
knipperen
Klinkt
Duidt op een belangrijke situatie, bijvoorbeeld wan-
neer de systemen die worden aangegeven op het
multi-informatiedis play defect zijn.
⎯Klinkt niet
• Geeft een bepaalde conditie aan, bijvoorbeeld een
storing in de elektronische onderdelen, de staat van
de onderdelen, of wanneer er onderhoud vereist is
• Geeft een bepaalde situatie aan, bijvoorbeeld wan- neer een handeling onjuist is uitgevoerd, of hoe
een handeling op juiste wijze moet worden uitge-
voerd
C-HR_HV_OM_Europe_OM10647E.b ook Page 682 Tuesday, July 30, 2019 9:59 AM

6837-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E
7
Bij problemen

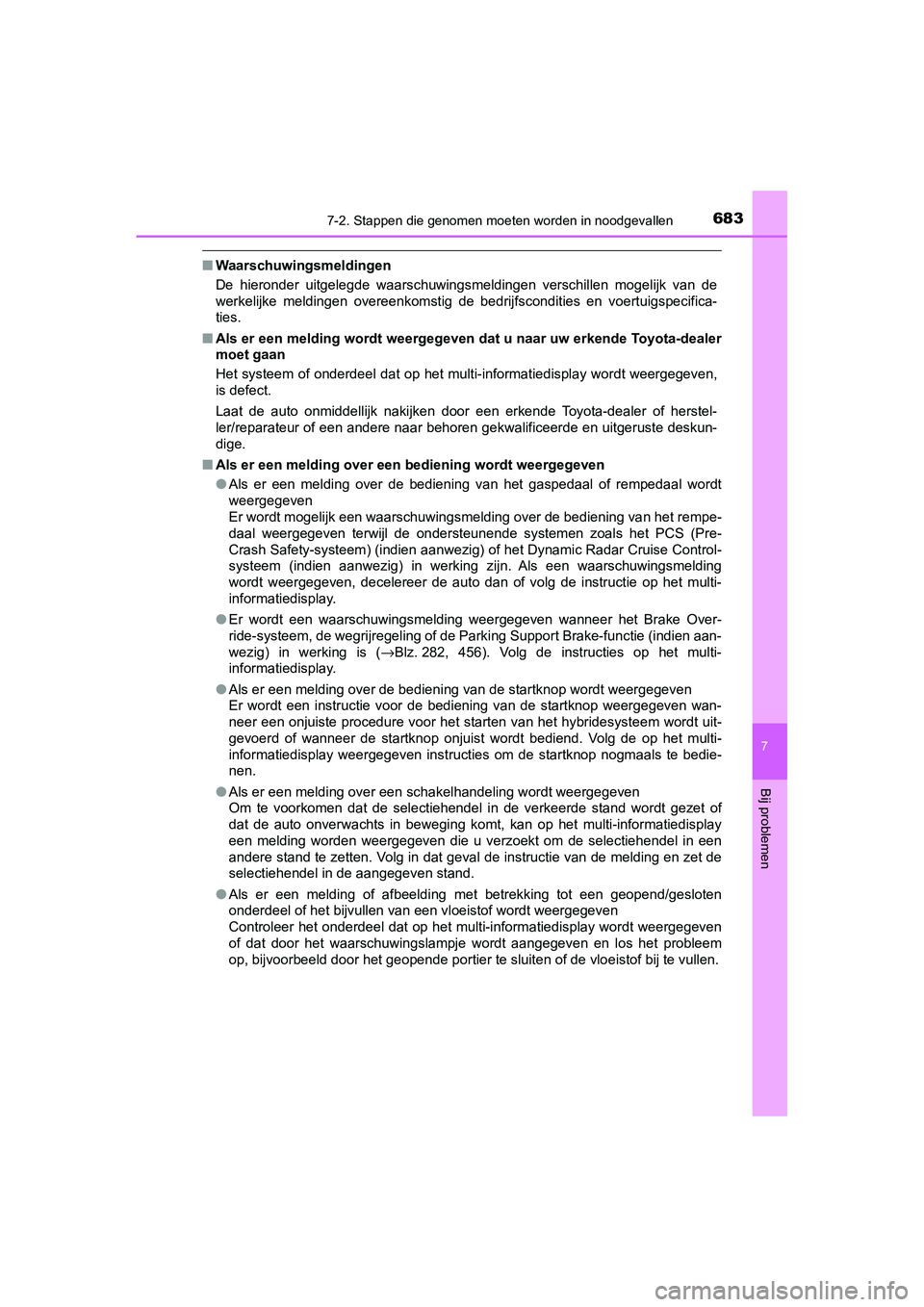

■Waarschuwingsmeldingen
De hieronder uitgelegde waarschuwingsmeldingen verschillen moge lijk van de
werkelijke meldingen overeenkomstig de bedrijfscondities en voe rtuigspecifica-
ties.
■ Als er een melding wordt weergeg even dat u naar uw erkende Toyota-dealer
moet gaan
Het systeem of onderdeel dat op het multi-informatiedisplay wor dt weergegeven,
is defect.
Laat de auto onmiddellijk nakijken door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en ui tgeruste deskun-
dige.
■ Als er een melding over een b ediening wordt weergegeven
● Als er een melding over de bediening van het gaspedaal of rempe daal wordt
weergegeven
Er wordt mogelijk een waarschuwingsmelding over de bediening va n het rempe-
daal weergegeven terwijl de on dersteunende systemen zoals het P CS (Pre-
Crash Safety-systeem) (indien aan wezig) of het Dynamic Radar Cruise Control-
systeem (indien aanwezig) in werking zijn. Als een waarschuwing smelding
wordt weergegeven, decelereer de auto dan of volg de instructie op het multi-
informatiedisplay.
● Er wordt een waarschuwingsmelding weergegeven wanneer het Brake Over-
ride-systeem, de wegrijregeling of de Parking Support Brake-fun ctie (indien aan-
wezig) in werking is ( →Blz. 282, 456). Volg de instructies op het multi-
informatiedisplay.
● Als er een melding over de bedien ing van de startknop wordt weergegeven
Er wordt een instructie voor d e bediening van de startknop weer gegeven wan-
neer een onjuiste procedure voor het starten van het hybridesys teem wordt uit-
gevoerd of wanneer de startknop onjuist wordt bediend. Volg de op het multi-
informatiedisplay weergegeven instructies om de startknop nogma als te bedie-
nen.
● Als er een melding over een sch akelhandeling wordt weergegeven
Om te voorkomen dat de selectiehendel in de verkeerde stand wor dt gezet of
dat de auto onverwachts in bewegin g komt, kan op het multi-informatiedisplay
een melding worden weergegeven die u verzoekt om de selectiehen del in een
andere stand te zetten. Volg in dat geval de instructie van de melding en zet de
selectiehendel in de aangegeven stand.
● Als er een melding of afbeelding met betrekking tot een geopend /gesloten
onderdeel of het bijvullen van een vloeistof wordt weergegeven
Controleer het onderdeel dat op het multi-informatiedisplay wor dt weergegeven
of dat door het waarschuwingslampje wordt aangegeven en los het probleem
op, bijvoorbeeld door het geopende portier te sluiten of de vlo eistof bij te vullen.
C-HR_HV_OM_Europe_OM10647E.book Page 683 Tuesday, July 30, 2019 9:59 AM

6847-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E
■Als er een melding wordt weergege ven dat de handleiding moet worden
geraadpleegd
● Als “Engine Coolant Temperatur e High.” (koelvloeistoftemperatuu r te hoog)
wordt weergegeven, vol g dan de instructies (→Blz. 737).
● Als de onderstaande meldingen worden weergegeven, is er mogelij k sprake van
een storing. Breng de auto onmiddellijk op een veilige plaats t ot stilstand en
neem contact op met een erkende Toyota-dealer of hersteller/rep arateur of een
andere naar behoren gekwalificeerd e en uitgeruste deskundige. Doorrijden met
de auto kan gevaarlijk zijn.
• “Braking Power Low.” (lage remkracht)
• “Charging System Malfuncti on.” (storing laadsysteem)
• “Engine Oil Pressure Low.” (lage motoroliedruk)
● Als de onderstaande meldingen worden weergegeven, is er mogelij k sprake van
een storing. Laat onmiddellijk de auto nakijken door een erkend e Toyota-dealer
of hersteller/reparateur of ee n andere naar behoren gekwalifice erde en uitge-
ruste deskundige.
• “Hybrid System Malfunction .” (storing hybridesysteem)
• “Check Engine.” (controleer motor)
• “Hybrid Battery System Malfunction.” (systeemstor ing batterijpakket)
• “Accelerator System Malfuncti on.” (systeemstoring gaspedaal)
• “Entry & Start System Malfunction.” (storing in Smart entry-sy steem met start-
knop)
• “Exhaust filter full.” (uit laatgasfiltersysteem vol) (→Blz. 519)
• “Hybrid System Stopped” (Hybridesysteem uitgeschakeld)
• “Engine Stopped” (verbrandingsmotor uitgeschakeld)
● Als “Low 12-Volt Battery.” (12V- accu bijna leeg) wordt weergege ven
• Wanneer het display na een paar seconden uitgaat (wordt gedurende onge-
veer 6 seconden weergegeven):
Laat het hybridesysteem langer dan 15 minuten werken en laad de 12V-accu.
• Wanneer het display niet uitgaat: Start het hybridesysteem met behulp van de procedures: →Blz. 729
● Als “Maintenance required for Traction battery cooling parts. S ee owner’s
manual.” (Onderhoud vereist voor koelonderdelen tractiebatterij, raadpleeg
handleiding) wordt weergegeven, zitten de filters mogelijk verstopt, zijn de venti-
latieopeningen mogelijk geblokkeerd of zit er mogelijk een gat in het kanaal.
Voer daarom de onderstaa nde correctieprocedure uit.
• Als de ventilatieopeningen en filters van het batterijpakket ( tractiebatterij) vuil
zijn, voer dan de procedure op Bl z. 630 uit om ze schoon te maken.
• Als de waarschuwingsmelding wordt weergegeven wanneer de ventilatieope-
ningen en filters van het batter ijpakket (tractiebatterij) niet vuil zijn, laat de
auto dan onmiddellijk nakijken door een erkende Toyota-dealer o f herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
C-HR_HV_OM_Europe_OM10647E.b ook Page 684 Tuesday, July 30, 2019 9:59 AM

6857-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E
7
Bij problemen
■Als “Engine Oil Level Low. Add or Replace Oil.” (Motoroliepeil laag. Olie bij-
vullen of verversen) wordt weergegeven
Het motoroliepeil is laag. Controleer het oliepeil en vul indie n nodig olie bij.
Deze melding kan verschijnen als de auto op een helling stilsta at. Plaats de auto
op een horizontale onder grond en controleer of de melding verdwijnt.
■ Als “Hybrid System Stopped. Steering Power Low.” (Hybridesystee m uitge-
schakeld. Weinig stuurbekrachtiging) wordt weergegeven
Deze melding wordt weergegeven al s het hybridesysteem wordt uitgeschakeld tij-
dens het rijden.
Als het stuurwiel zwaarder werkt dan gebruikelijk, houd het dan stevig vast en
oefen meer krach t uit dan anders.
■ Als “Hybrid System Overheated. Reduced Output Power.” (Hybrides ysteem
oververhit. Gereduceerd uitgangsvermogen.) wordt weergegeven
Deze melding wordt mogelijk weer gegeven tijdens het rijden onder zware
omstandigheden. (Bijvoorbeeld wann eer u een lange steile helling op rijdt.)
Oplossing: →Blz. 737
■ Als “Depress Brake When Vehicle Is Stopped. Hybrid System may Over-
heat.” (Trap rempedaal in wanneer auto stilstaat. Hybridesystee m is mogelijk
oververhit) wordt weergegeven
De melding wordt mogelijk weergegeven wanneer het gaspedaal wor dt ingetrapt
om de auto op een om hoog lopende helling op zijn plaats te houd en, enz.
Het hybridesysteem kan oververhit raken. Laat het gaspedaal los en trap het rem-
pedaal in.
■ Als “Traction battery needs to be protected. Shift into to res tart.” (Trac-
tiebatterij moet worden beschermd. Zet selectiehendel in stand P om
opnieuw te starten.) wordt weergegeven
Deze melding wordt weergegeven wanneer het batterijpakket (trac tiebatterij) bijna
leeg is, doordat de selectiehendel een bepaalde periode in stan d N heeft stilge-
staan.
Zet bij het bedienen van de auto de selectiehendel in stand P e n herstart het
hybridesysteem.
■ Als “Traction battery needs to be protected. Refrain from the u se of posi-
tion.” (Tractiebatterij moet worden beschermd. Vermijd het gebr uik van
stand N.) wordt weergegeven
Deze melding kan worden weergegev en als de selectiehendel in stand N staat.
Het batterijpakket (tractiebatt erij) kan niet worden geladen al s de selectiehendel
in stand N staat. Zet de selecti ehendel daarom in stand P als d e auto stilstaat.
■ Als “Shift is in Release Accelerator Before Shifting” (Selecti ehendel
staat in stand N. Laat vóór het schakelen het gaspedaal los) wo rdt weergege-
ven
De melding wordt weergegeven wanneer het gaspedaal wordt ingetr apt en de
selectiehendel in stand N staat.
Laat het gaspedaal los en zet de selectiehendel in stand D of R .
■ Als “Shift to Before Exiting Veh icle” (Zet selectiehendel in stand P voor-
dat u de auto verlaat) wordt weergegeven
De melding wordt weergegeven wanneer het bestuurdersportier wor dt geopend
terwijl het contact niet UIT is gezet en de selectiehendel in e en andere stand dan
P stond.
Zet de selectiehendel in stand P.
C-HR_HV_OM_Europe_OM10647E.b ook Page 685 Tuesday, July 30, 2019 9:59 AM

6867-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E
■Als “Auto Power OFF to Conser ve Battery” (Auto power off-functi e inge-
schakeld om batterijpakket t e sparen) wordt weergegeven
Het contact is UIT gezet door de Auto power off-functie.
Bedien de volgende keer dat u het hybridesysteem start het hybridesysteem
gedurende ongeveer 5 minuten om de 12V-accu op te laden.
■ Als “A New Key has been Registered. Contact Your Dealer for Det ails.” (Er is
een nieuwe sleutel geregistreerd. Neem voor meer informatie contact op met
uw dealer) wordt weergegeven
Deze melding wordt weergegeven elke keer dat het bestuurdersportier wordt
geopend als de portieren van buitenaf worden ontgrendeld gedure nde ongeveer
een week nadat er een nieuwe ele ktronische sleutel is geregistreerd.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige als de melding
wordt weergegeven, maar u geen nieuwe elektronische sleutel heb t geregis-
treerd, om te controleren of er een onbekende elektronische sle utel (anders dan
de sleutels die u in uw bez it hebt) is geregistreerd.
■ Als “Front Camera Unavailable.” (camera voor niet beschikbaar), “Front
Camera Unavailable. See owner’s manual.” (Camera voor niet besc hikbaar.
Zie handleiding) of “Front Camera Vision Blocked. Clean and Dem ist
Windshield.” (Zicht camera voor belemmerd. Reinig en ontwasem d e voor-
ruit) wordt weergegeven.
De onderstaande systemen worden mogelijk tijdelijk uitgeschakel d tot het in de
melding aangegeven probleem is opgelost. ( →Blz. 375, 673)
● PCS (Pre-Crash Safety-systeem)
*
●LDA (Lane Departure Alert met stuurregeling)*
●Dynamic Radar Cruise Control met volledig snelheidsbereik*
●RSA (Road Sign Assist)*
●Automatic High Beam*
*
: Indien aanwezig
■ Waarschuwingszoemer
→Blz. 678
C-HR_HV_OM_Europe_OM10647E.b ook Page 686 Tuesday, July 30, 2019 9:59 AM

6877-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E
7
Bij problemen
OPMERKING
■Als “Maintenance required for Traction battery at your dealer.” (Onderhoud
bij dealer vereist voor tractiebatterij) wordt weergegeven (2ZR -FXE motor
[behalve Guadeloupe, M artinique, Frans-Guyana en Groenland])
Deze melding geeft aan dat het batterijpakket (tractiebatterij) mogelijk gecontro-
leerd of vervangen moet worden. Laat de auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige. Blijf niet doorrijden , anders kan het
hybridesysteem mogelijk niet weer worden gestart.
■ Als “Low 12-Volt Battery. See Owner’s Manual.” (12V-accu bijna leeg. Zie
handleiding) veelvuldig wordt weergegeven
De 12V-accu kan verouderd zijn. Wanneer de auto niet wordt gebruikt, kan de
accu ontladen raken. Laat daarom de auto nakijken door een erke nde Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw alificeerde en
uitgeruste deskundige.
C-HR_HV_OM_Europe_OM10647E.b ook Page 687 Tuesday, July 30, 2019 9:59 AM

6887-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E

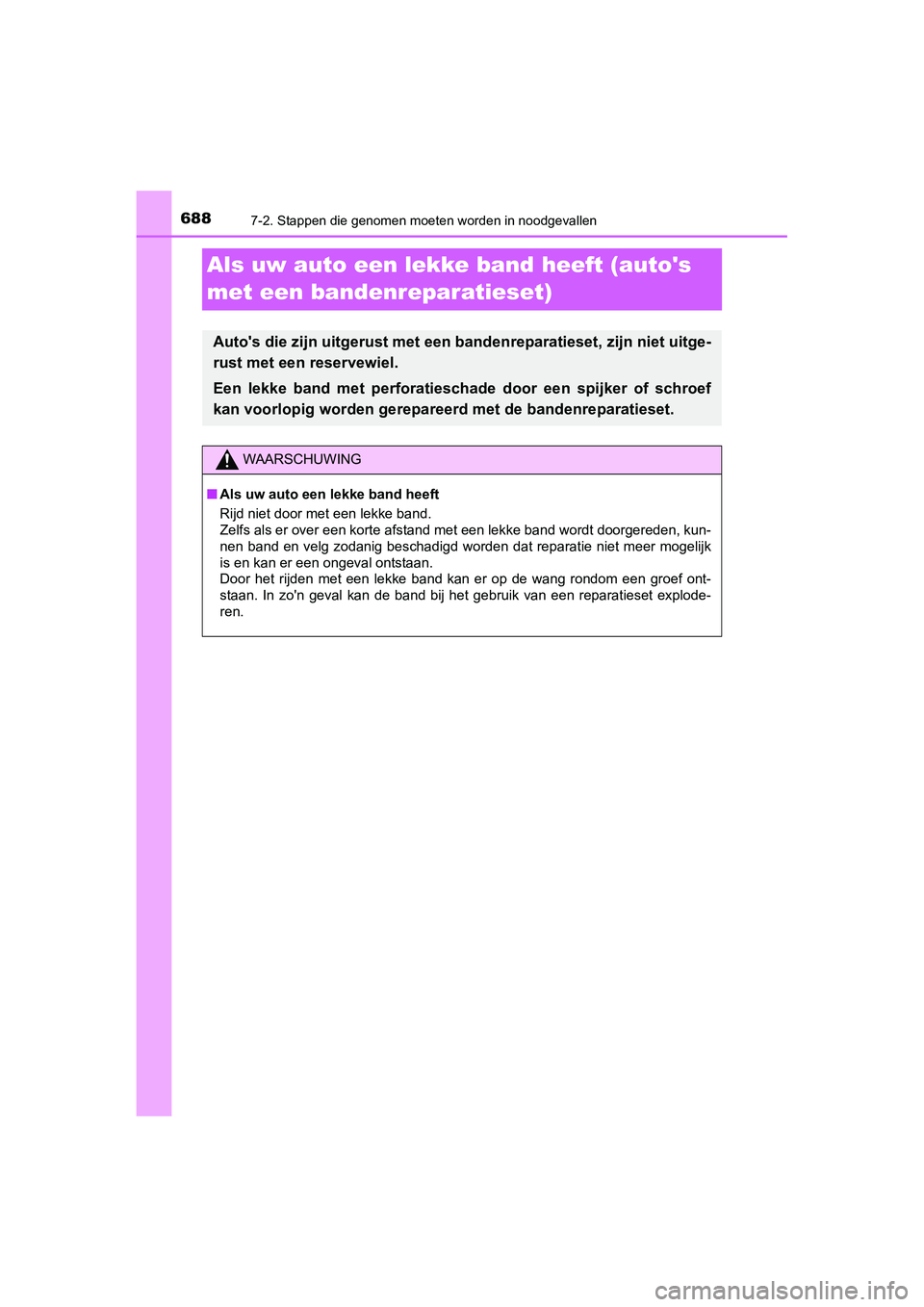

Als uw auto een lekke band heeft (auto's
met een bandenreparatieset)
Auto's die zijn uitgerust met een bandenreparatieset, zijn niet uitge-
rust met een reservewiel.
Een lekke band met perforatieschade door een spijker of schroef
kan voorlopig worden gereparee rd met de bandenreparatieset.
WAARSCHUWING
■Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een lekke band wordt do orgereden, kun-
nen band en velg zodanig beschadigd worden dat reparatie niet m eer mogelijk
is en kan er een ongeval ontstaan.
Door het rijden met een lekke band kan er op de wang rondom een groef ont-
staan. In zo'n geval kan de band bij het gebruik van een repara tieset explode-
ren.
C-HR_HV_OM_Europe_OM10647E.b ook Page 688 Tuesday, July 30, 2019 9:59 AM

6897-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E
7
Bij problemen
●Breng de auto to t stilstand op een veilig e plaats en een stevige, vlakke
ondergrond.
● Activeer de parkeerrem.
● Zet de selectiehendel in stand P.
● Schakel het hybridesysteem uit.
● Schakel de alarmkn ipperlichten in.
● Controleer de mate waarin de band beschadigd is.
Een band mag alleen met de
bandenreparatieset worden gere-
pareerd indien de beschadiging
te wijten is aan perforatie van het
loopvlak door een spijker of
schroef.
• Haal de spijker of schroef niet uit de band. Door het verwijde-
ren ervan kan het gat groter
worden waardoor de band niet
meer tijdelijk gerepareerd kan
worden.
• Rijd de auto naar voren tot he t gat, voor zover zichtbaar, zich boven
aan de band bevindt om lekkage van bandenreparatievloeistof te
voorkomen.
Vóór het repareren van de band
C-HR_HV_OM_Europe_OM10647E.b ook Page 689 Tuesday, July 30, 2019 9:59 AM
