sensor TOYOTA C_HR HYBRID 2020 Instructieboekje (in Dutch)

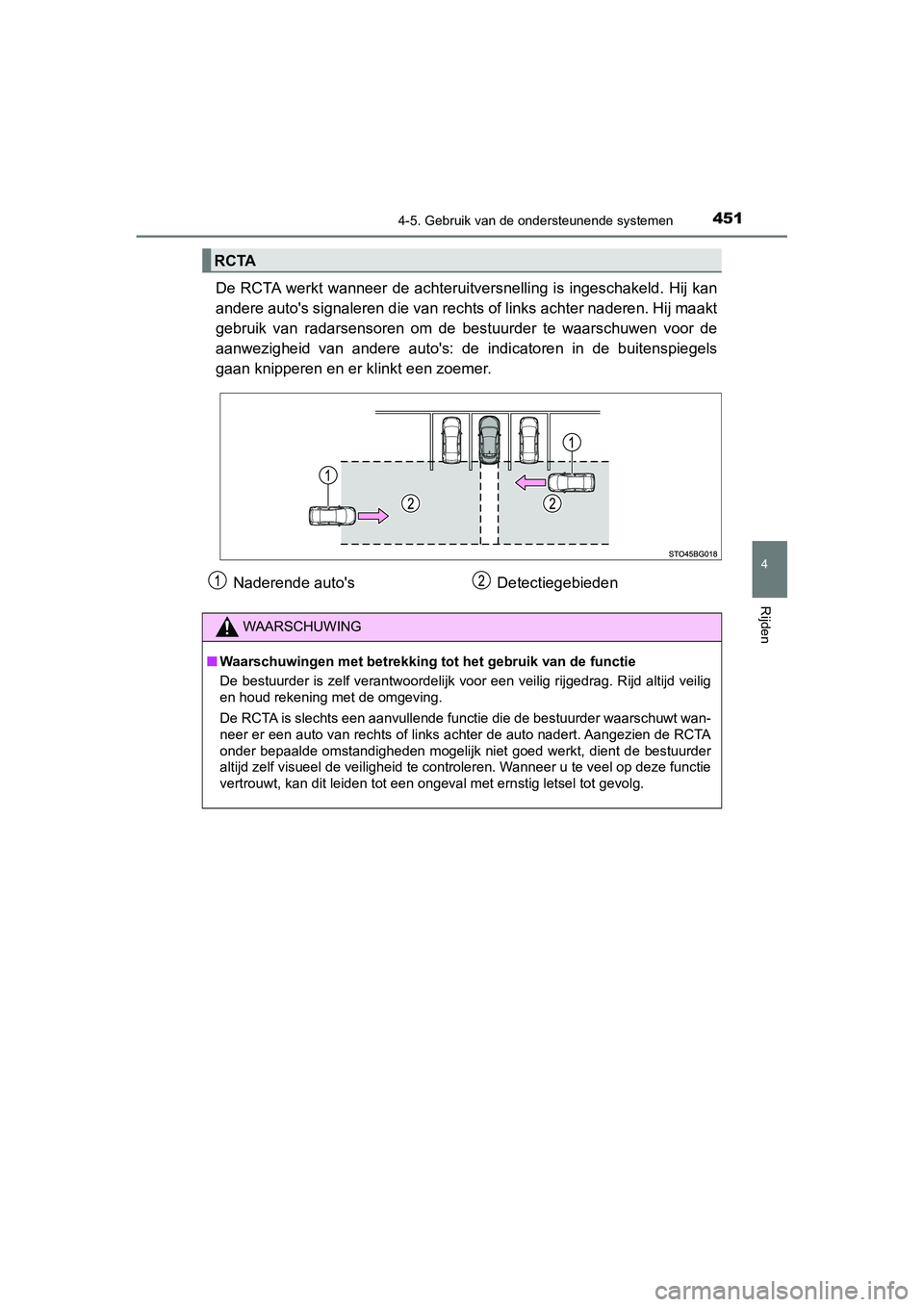

4514-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10647E
De RCTA werkt wanneer de achteruitversnelling is ingeschakeld. Hij kan
andere auto's signaleren die van rechts of links achter naderen . Hij maakt
gebruik van radarsensoren om de b estuurder te waarschuwen voor de
aanwezigheid van andere auto's: de indicatoren in de buitenspie gels
gaan knipperen en er klinkt een zoemer.
RCTA
Naderende auto's Detectiegebieden
WAARSCHUWING
■Waarschuwingen met betrekking tot het gebruik van de functie
De bestuurder is zelf verantwoordelijk voor een veilig rijgedra g. Rijd altijd veilig
en houd rekening met de omgeving.
De RCTA is slechts een aanvullende functie die de bestuurder wa arschuwt wan-
neer er een auto van rechts of links achter de auto nadert. Aan gezien de RCTA
onder bepaalde omstandigheden mogelijk niet goed werkt, dient d e bestuurder
altijd zelf visueel de veiligheid te controleren. Wanneer u te veel op deze functie
vertrouwt, kan dit leiden tot ee n ongeval met ernstig letsel tot gevolg.
C-HR_HV_OM_Europe_OM10647E.b ook Page 451 Tuesday, July 30, 2019 9:59 AM

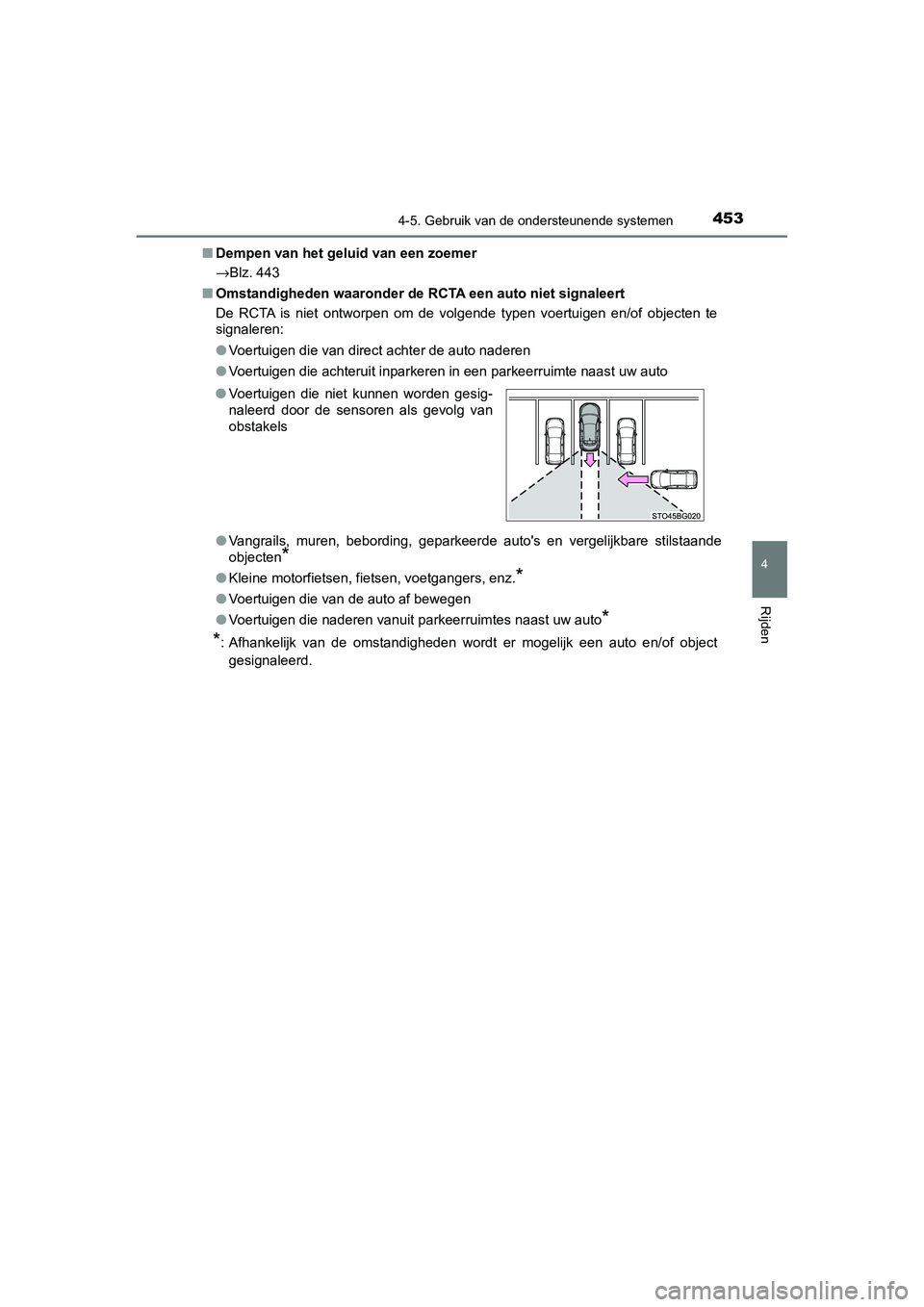

4534-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10647E■
Dempen van het geluid van een zoemer
→Blz. 443
■ Omstandigheden waaronder de RCTA een auto niet signaleert
De RCTA is niet ontworpen om de volgende typen voertuigen en/of objecten te
signaleren:
● Voertuigen die van direct achter de auto naderen
● Voertuigen die achteruit inparkere n in een parkeerruimte naast uw auto
● Vangrails, muren, bebording, ge parkeerde auto's en vergelijkbar e stilstaande
objecten
*
● Kleine motorfietsen, fietsen, voetgangers, enz.*
●Voertuigen die van de auto af bewegen
● Voertuigen die naderen vanuit parkeerruimtes naast uw auto
*
*
: Afhankelijk van de omstandigheden wordt er mogelijk een auto e n/of object
gesignaleerd.
●
Voertuigen die niet kunnen worden gesig-
naleerd door de sensoren als gevolg van
obstakels
C-HR_HV_OM_Europe_OM10647E.b ook Page 453 Tuesday, July 30, 2019 9:59 AM

4544-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10647E■
Omstandigheden waaronder de RCTA mogelijk niet goed werkt
●Onder de volgende omstandigheden signaleert de RCTA auto's moge lijk niet
correct:
• Als de sensor niet goed is uitgelijnd doordat de sensor of de omgeving ervan is blootgesteld aan hevige schokken
• Wanneer de sensor of de omgeving ervan op de achterbumper is b edekt door
modder, sneeuw of ijs of wanneer e r een sticker op is geplakt
• Bij het rijden op een nat wegdek als gevolg van slecht weer, z oals zware
regenval, sneeuw, of mist
• Wanneer meerdere auto's naderen m et slechts weinig ruimte tussen elke
auto
• Wanneer een auto met hoge snelheid nadert
• Bij het achteruitrijden op een helling met een grote verandering in het hellings-
percentage
• Bij het onder een kleine hoek achteruit uitrijden van een parkeerplaats
C-HR_HV_OM_Europe_OM10647E.b ook Page 454 Tuesday, July 30, 2019 9:59 AM

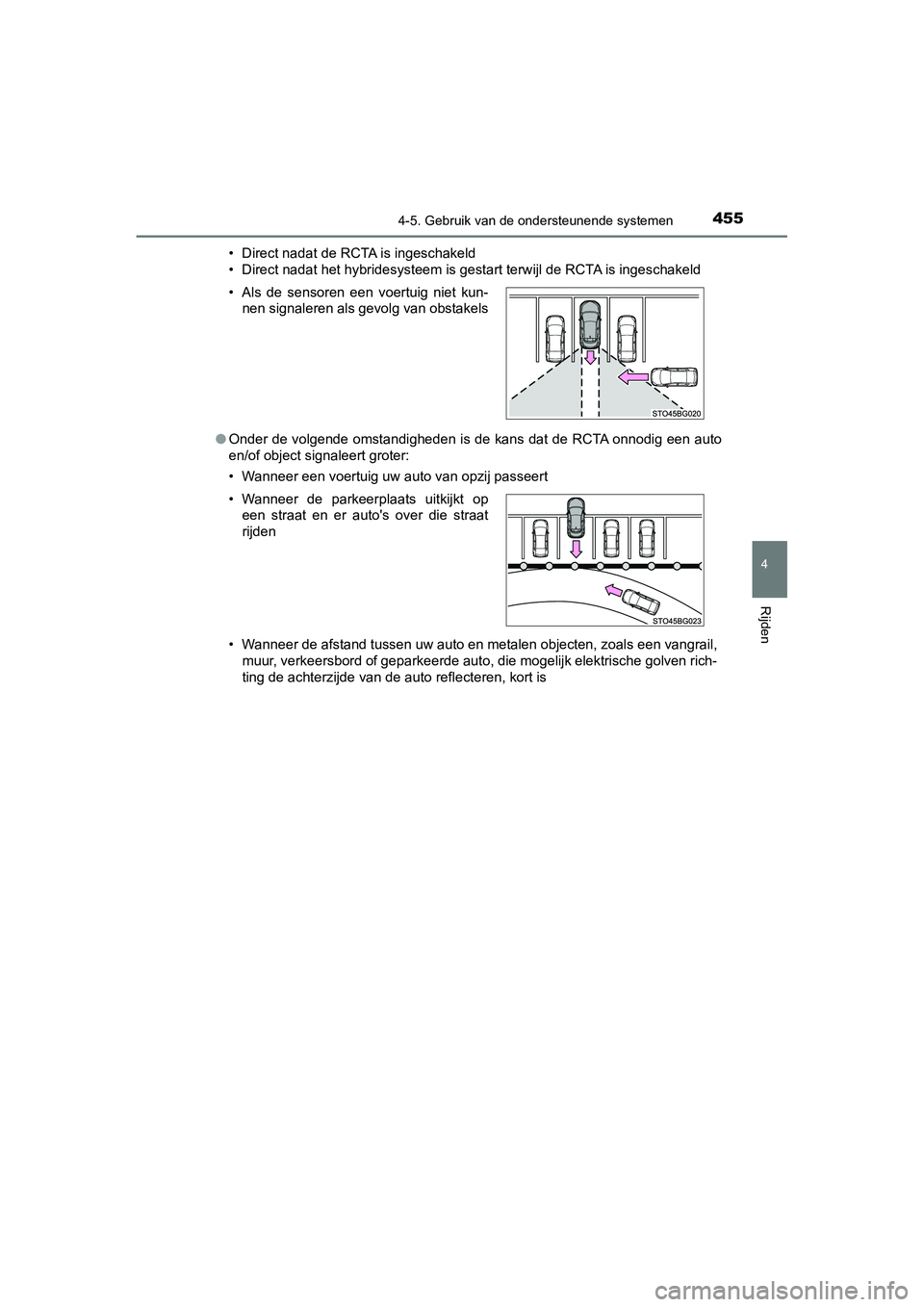

4554-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10647E• Direct nadat de RCTA is ingeschakeld
• Direct nadat het hyb
ridesysteem is gestart terwijl de RCTA is ingeschakeld
● Onder de volgende omstandigheden is de kans dat de RCTA onnodig een auto
en/of object signaleert groter:
• Wanneer een voertuig uw auto van opzij passeert
• Wanneer de afstand tussen uw auto en metalen objecten, zoals e en vangrail,
muur, verkeersbord of geparkeerde auto, die mogelijk elektrische golven rich-
ting de achterzijde van de auto reflecteren, kort is
• Als de sensoren een voertuig niet kun-
nen signaleren als gevolg van obstakels
• Wanneer de parkeerplaats uitkijkt op een straat en er auto's over die straat
rijden
C-HR_HV_OM_Europe_OM10647E.b ook Page 455 Tuesday, July 30, 2019 9:59 AM

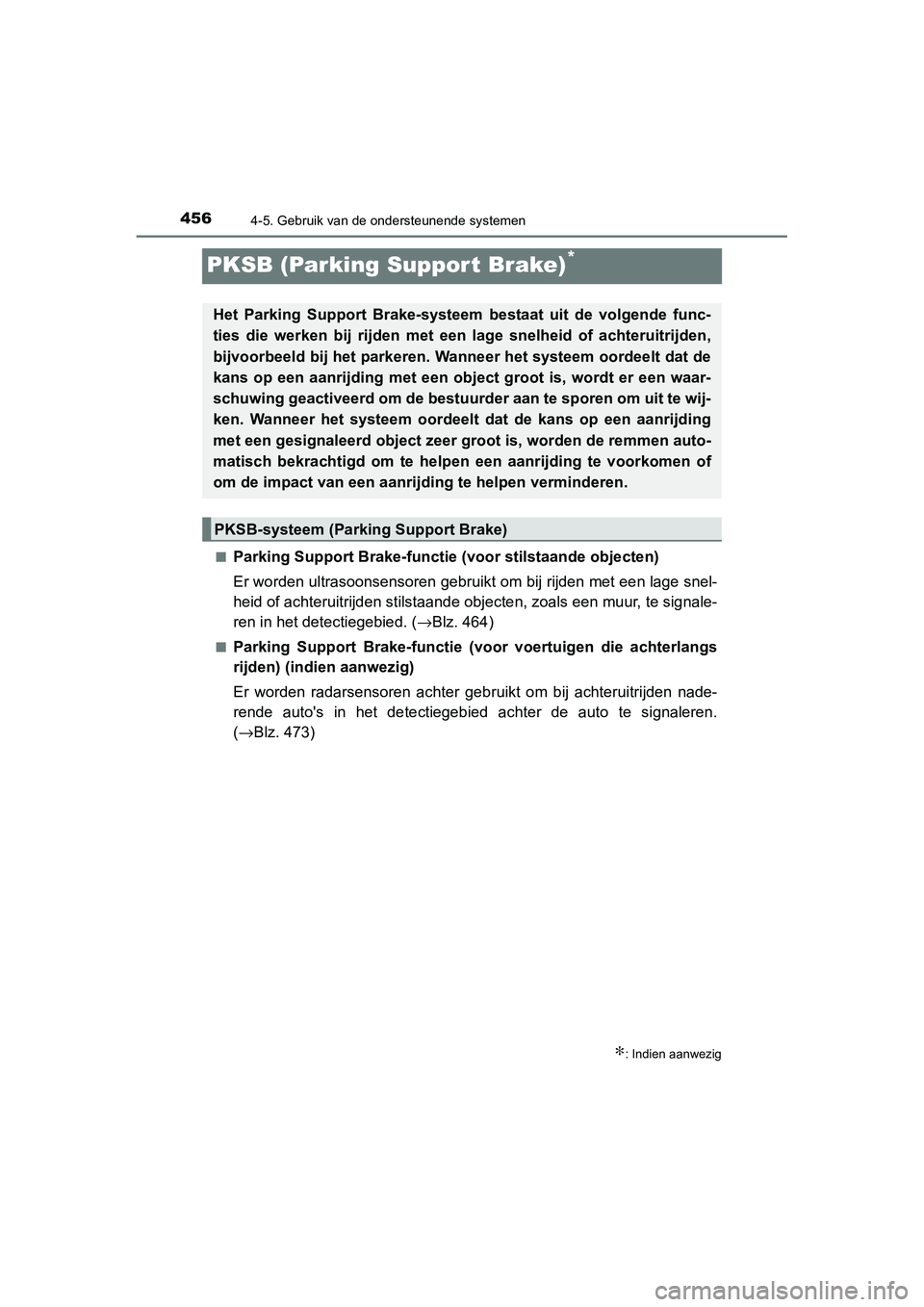

4564-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10647E
PKSB (Parking Suppor t Brake)*
■Parking Support Brake-functie (voor stilstaande objecten)
Er worden ultrasoonsensoren gebruikt om bij rijden met een lage snel-
heid of achteruitrijden stilsta ande objecten, zoals een muur, t e signale-
ren in het detectiegebied. ( →Blz. 464)
■Parking Support Brake-functie (voor voertuigen die achterlangs
rijden) (indien aanwezig)
Er worden radarsensoren achter gebruikt om bij achteruitrijden nade-
rende auto's in het detectiegebi ed achter de auto te signaleren .
( → Blz. 473)
∗: Indien aanwezig
Het Parking Support Brake-systeem bestaat uit de volgende func-
ties die werken bij rijden met een lage snelheid of achteruitri jden,
bijvoorbeeld bij het parkeren. Wanneer het systeem oordeelt dat de
kans op een aanrijding met een object groot is, wordt er een wa ar-
schuwing geactiveerd om de bestuurder aan te sporen om uit te w ij-
ken. Wanneer het systeem oordeelt dat de kans op een aanrijding
met een gesignaleerd object zeer groot is, worden de remmen aut o-
matisch bekrachtigd om te helpen een aanrijding te voorkomen of
om de impact van een aanrijding te helpen verminderen.
PKSB-systeem (Parking Support Brake)
C-HR_HV_OM_Europe_OM10647E.b ook Page 456 Tuesday, July 30, 2019 9:59 AM

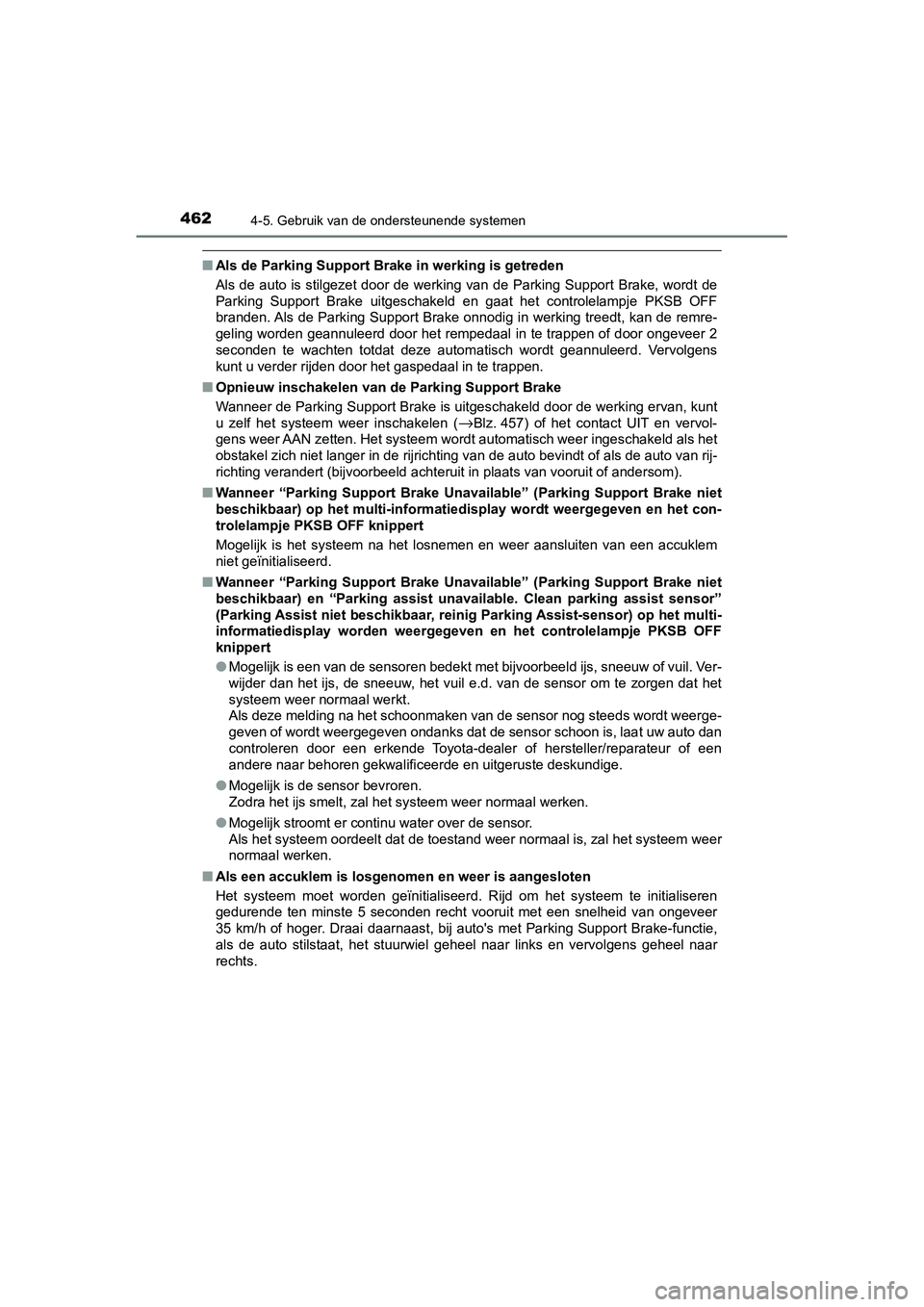

4624-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10647E
■Als de Parking Support Brake in werking is getreden
Als de auto is stilgezet door de werking van de Parking Support Brake, wordt de
Parking Support Brake uitgeschakeld en gaat het controlelampje PKSB OFF
branden. Als de Parking Support Brake onnodig in werking treedt , kan de remre-
geling worden geannuleerd door het rempedaal in te trappen of d oor ongeveer 2
seconden te wachten totdat deze automatisch wordt geannuleerd. Vervolgens
kunt u verder rijden door het gaspedaal in te trappen.
■ Opnieuw inschakelen van de Parking Support Brake
Wanneer de Parking Support Brake is uitgeschakeld door de werki ng ervan, kunt
u zelf het systeem weer inschakelen (
→Blz. 457) of het contact UIT en vervol-
gens weer AAN zetten. Het systeem wordt automatisch weer ingesc hakeld als het
obstakel zich niet langer in de rijrichting van de auto bevindt of als de auto van rij-
richting verandert (bijvoorbeeld achteruit in plaats van voorui t of andersom).
■ Wanneer “Parking Support Brake Unavailable” (Parking Support Br ake niet
beschikbaar) op het multi-informatiedisplay wordt weergegeven en het con-
trolelampje PKSB OFF knippert
Mogelijk is het systeem na het l osnemen en weer aansluiten van een accuklem
niet geïnitialiseerd.
■ Wanneer “Parking Support Brake Unavailable” (Parking Support Br ake niet
beschikbaar) en “Parking assist unavailable. Clean parking assi st sensor”
(Parking Assist niet beschikbaar, reinig Parking Assist-sensor) op het multi-
informatiedisplay worden weergegeven en het controlelampje PKSB OFF
knippert
● Mogelijk is een van de sensoren bedekt met bijvoorbeeld ijs, sn eeuw of vuil. Ver-
wijder dan het ijs, de sneeuw, het vuil e.d. van de sensor om te zorgen dat het
systeem weer normaal werkt.
Als deze melding na het schoonmaken van de sensor nog steeds wo rdt weerge-
geven of wordt weergegeven ondanks dat de sensor schoon is, laa t uw auto dan
controleren door een erkende Toyo ta-dealer of hersteller/reparateur of een
andere naar behoren gekwalific eerde en uitgeruste deskundige.
● Mogelijk is de sensor bevroren.
Zodra het ijs smelt , zal het systeem we er normaal werken.
● Mogelijk stroomt er contin u water over de sensor.
Als het systeem oordeelt dat de toestand weer normaal is, zal h et systeem weer
normaal werken.
■ Als een accuklem is losgenomen en weer is aangesloten
Het systeem moet worden geïnitialiseerd. Rijd om het systeem te initialiseren
gedurende ten minste 5 seconden recht vooruit met een snelheid van ongeveer
35 km/h of hoger. Draai daarnaas t, bij auto's met Parking Support Brake-functie,
als de auto stilstaat, het stuurwiel geheel naar links en vervo lgens geheel naar
rechts.
C-HR_HV_OM_Europe_OM10647E.b ook Page 462 Tuesday, July 30, 2019 9:59 AM

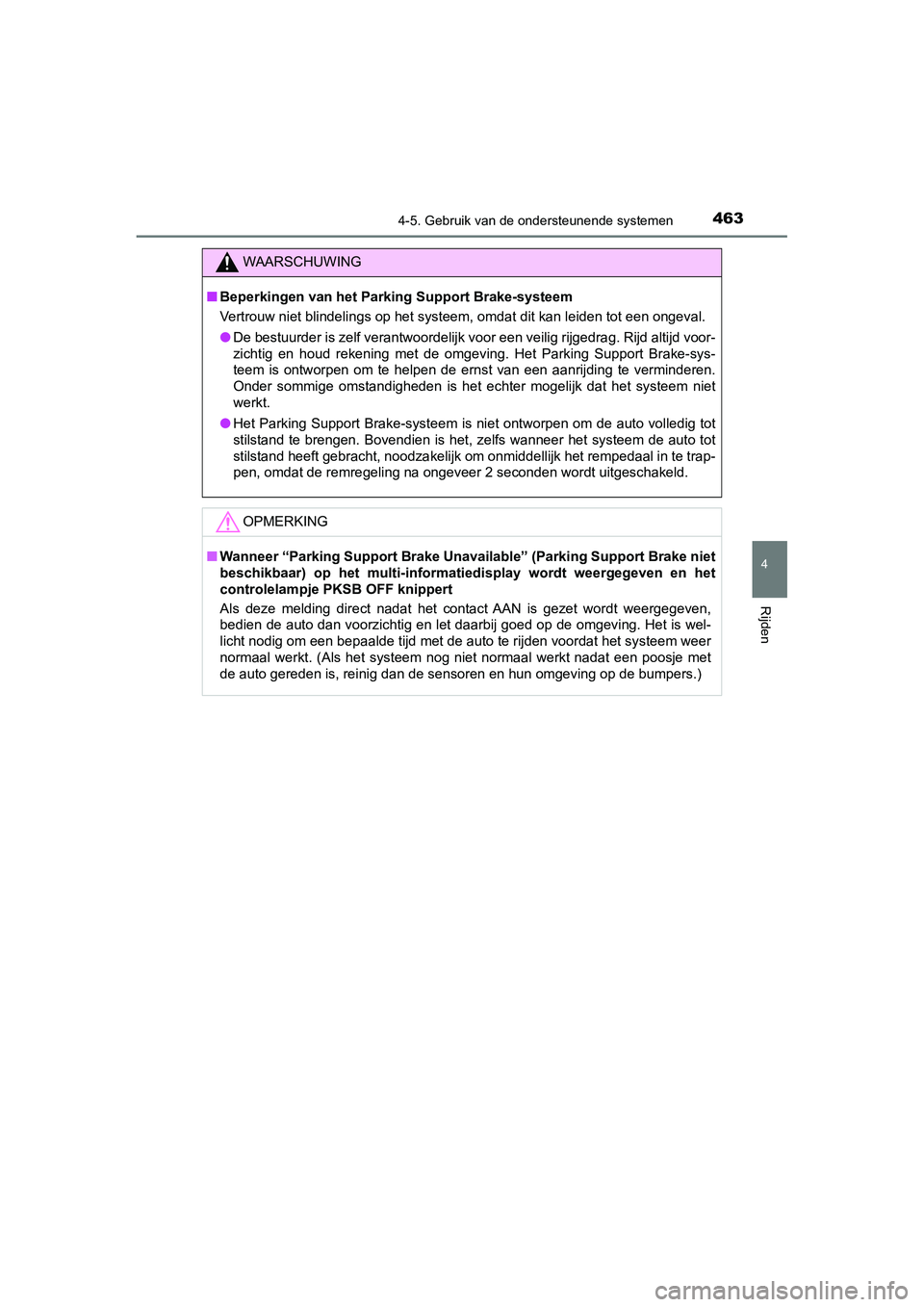

4634-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10647E
WAARSCHUWING
■Beperkingen van het Parking Support Brake-systeem
Vertrouw niet blindelings op he t systeem, omdat dit kan leiden tot een ongeval.
● De bestuurder is zelf verantwoordelijk voor een veilig rijgedra g. Rijd altijd voor-
zichtig en houd rekening met de omgeving. Het Parking Support B rake-sys-
teem is ontworpen om te helpen de ernst van een aanrijding te v erminderen.
Onder sommige omstandigheden is h et echter mogelijk dat het systeem niet
werkt.
● Het Parking Support Brake-syst eem is niet ontworpen om de auto volledig tot
stilstand te brengen. Bovendien is het, zelfs wanneer het systeem de auto tot
stilstand heeft gebracht, noodza kelijk om onmiddellijk het rempedaal in te trap-
pen, omdat de remre geling na ongeveer 2 seconden wordt uitgeschakeld.
OPMERKING
■Wanneer “Parking Support Brake Unavailable” (Parking Support Br ake niet
beschikbaar) op het multi-informatiedisplay wordt weergegeven e n het
controlelampje PKSB OFF knippert
Als deze melding direct nadat het contact AAN is gezet wordt weergegeven,
bedien de auto dan voorzichtig en let daarbij goed op de omgevi ng. Het is wel-
licht nodig om een bepaa lde tijd met de auto te rijden voordat het systeem weer
normaal werkt. (Als het systeem nog niet normaal werkt nadat ee n poosje met
de auto gereden is, reinig dan de sensoren en hun omgeving op de bumpers.)
C-HR_HV_OM_Europe_OM10647E.b ook Page 463 Tuesday, July 30, 2019 9:59 AM

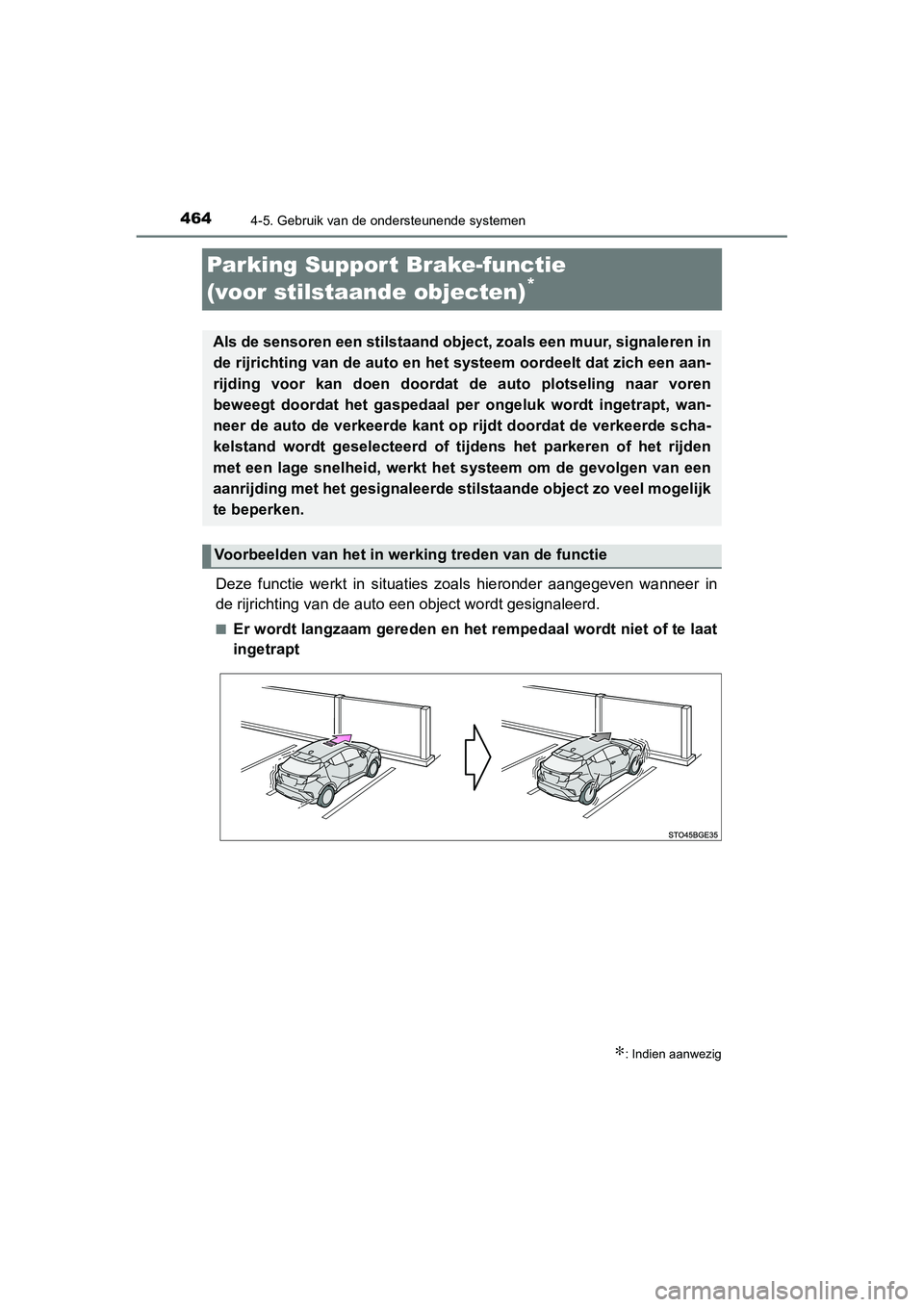

4644-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10647E
Parking Suppor t Brake-functie
(voor stilstaande objecten)
*
Deze functie werkt in situaties zoals hieronder aangegeven wanneer in
de rijrichting van de auto een object w ordt gesignaleerd.
■Er wordt langzaam gereden en het rempedaal wordt niet of te laa t
ingetrapt
∗: Indien aanwezig
Als de sensoren een stilstaand object, zoals een muur, signaler en in
de rijrichting van de auto en het systeem oordeelt dat zich een aan-
rijding voor kan doen doordat de auto plotseling naar voren
beweegt doordat het gaspedaal per ongeluk wordt ingetrapt, wan-
neer de auto de verkeerde kant op rijdt doordat de verkeerde sc ha-
kelstand wordt geselecteerd of tijdens het parkeren of het rijd en
met een lage snelheid, werkt het systeem om de gevolgen van een
aanrijding met het gesignaleerde stilstaande object zo veel mog elijk
te beperken.
Voorbeelden van het in wer king treden van de functie
C-HR_HV_OM_Europe_OM10647E.b ook Page 464 Tuesday, July 30, 2019 9:59 AM

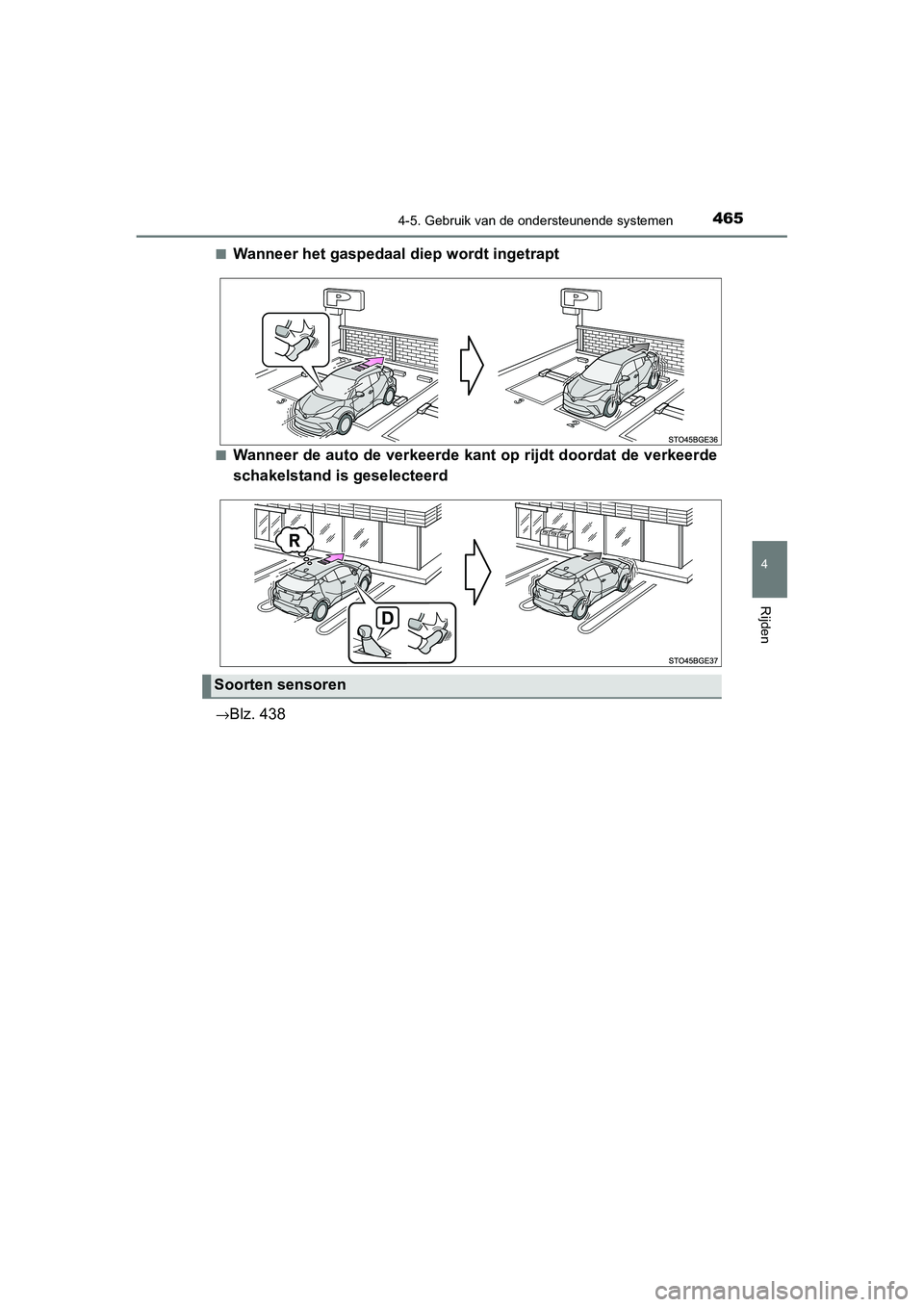

4654-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10647E■
Wanneer het gaspedaal d
iep wordt ingetrapt
■Wanneer de auto de verkeerde kant op rijdt doordat de verkeerde
schakelstand is geselecteerd
→Blz. 438
Soorten sensoren
C-HR_HV_OM_Europe_OM10647E.b ook Page 465 Tuesday, July 30, 2019 9:59 AM

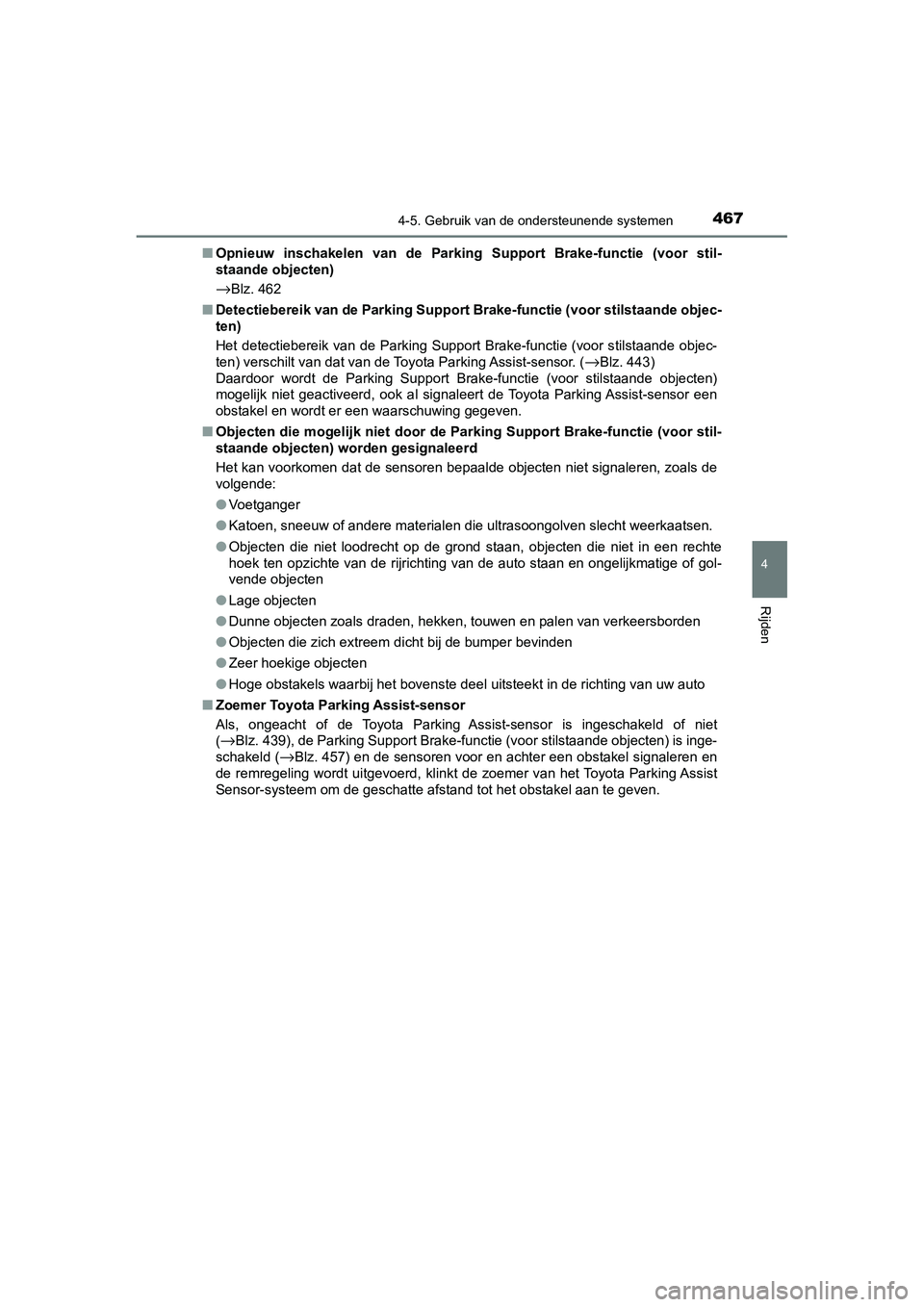

4674-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10647E■
Opnieuw inschakelen van de Parking Support Brake-functie (voor stil-
staande objecten)
→Blz. 462
■ Detectiebereik van de Parking Support Brake-functie (voor stils taande objec-
ten)
Het detectiebereik van de Parking Support Brake-functie (voor s tilstaande objec-
ten) verschilt van da t van de Toyota Parking Assist-sensor. (
→Blz. 443)
Daardoor wordt de Parking Support Brake-functie (voor stilstaande objecten)
mogelijk niet geactiveerd, ook a l signaleert de Toyota Parking Assist-sensor een
obstakel en wordt er een waarschuwing gegeven.
■ Objecten die mogelijk niet door de Parking Support Brake-functi e (voor stil-
staande objecten) worden gesignaleerd
Het kan voorkomen dat de sensoren bepaalde objecten niet signaleren, zoals de
volgende:
● Voetganger
● Katoen, sneeuw of andere material en die ultrasoongolven slecht weerkaatsen.
● Objecten die niet loodrecht op de grond staan, objecten die niet in een rechte
hoek ten opzichte van de rijric hting van de auto staan en ongel ijkmatige of gol-
vende objecten
● Lage objecten
● Dunne objecten zoals draden, hekken, touwen en palen van verkee rsborden
● Objecten die zich extreem d icht bij de bumper bevinden
● Zeer hoekige objecten
● Hoge obstakels waarbij het boven ste deel uitsteekt in de richting van uw auto
■ Zoemer Toyota Parking Assist-sensor
Als, ongeacht of de Toyota Parkin g Assist-sensor is ingeschakeld of niet
(
→Blz. 439), de Parking Support Brake-functie (voor stilstaande ob jecten) is inge-
schakeld (
→Blz. 457) en de sensoren voor en achter een obstakel signaleren en
de remregeling wordt uitgevoerd, klinkt de zoemer van het Toyot a Parking Assist
Sensor-systeem om de geschatte a fstand tot het obstakel aan te geven.
C-HR_HV_OM_Europe_OM10647E.b ook Page 467 Tuesday, July 30, 2019 9:59 AM
