sensor TOYOTA C_HR HYBRID 2020 Instructieboekje (in Dutch)

INHOUDSOPGAVE4
C-HR_HV_OM_Europe_OM10647E4-5. Gebruik van de
ondersteunende
systemen
Toyota Safety Sense ............ 351
PCS (Pre-Crash Safety-systeem) ................. 362
LDA (Lane Departure Alert met
stuurregeling) ..................... 376
RSA (Road Sign Assist) ....... 389
Dynamic Radar Cruise Control met volledig
snelheidsbereik .................. 395
Cruise control ....................... 410
Rijmodus selecteren ............. 415
Snelheidsbegrenzer ............. 417
BSM (Blind Spot Monitor) ........... 420
Toyota Parking Assist-sensor...................... 438
RCTA (Rear Crossing Traffic Alert)........................ 449
PKSB (Parking Support Brake) ................... 456
Parking Support Brake-functie
(voor stilstaande
objecten) ............................ 464
Parking Support Brake-functie
(voor voertuigen die
achterlangs rijden).............. 473
S-IPA (Simple Intelligent Parking Assist-systeem)..... 480
GPF-systeem (benzineroetfilter)
(M20A-FXS motor) ............. 519
Ondersteunende systemen ..... ....................... 520 4-6. Rijtips
Rijden met een hybrideauto ........................ 528
Rijden in de winter ............... 531
C-HR_HV_OM_Europe_OM10647E.b ook Page 4 Tuesday, July 30, 2019 9:59 AM

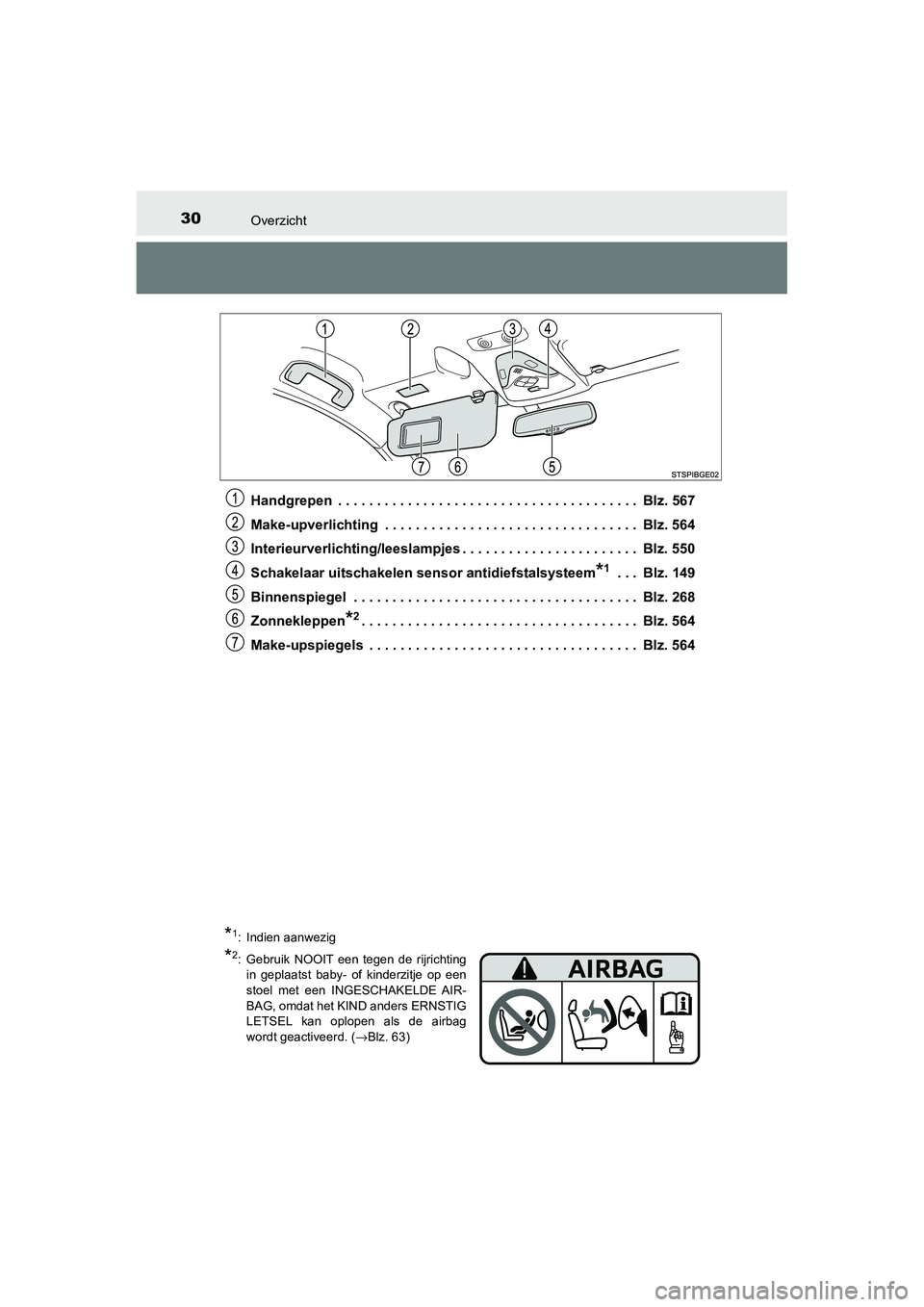

30Overzicht
C-HR_HV_OM_Europe_OM10647EHandgrepen . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . Blz. 567
Make-upverlichting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 564
Interieurverlichting/leeslampjes . . . . . . . . . . . . . . . . . . . . . . . Blz. 550
Schakelaar uitschakelen sensor antidiefstalsysteem
*1 . . . Blz. 149
Binnenspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 268
Zonnekleppen
*2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 564
Make-upspiegels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 564
*1: Indien aanwezig
*2: Gebruik NOOIT een tegen de rijrichting in geplaatst baby- of kinderzitje op een
stoel met een INGESCHAKELDE AIR-
BAG, omdat het KIND anders ERNSTIG
LETSEL kan oplopen als de airbag
wordt geactiveerd. ( →Blz. 63)
C-HR_HV_OM_Europe_OM10647E.b ook Page 30 Tuesday, July 30, 2019 9:59 AM

431-1. Voor een veilig gebruik
1
Veiligheid en beveiliging
C-HR_HV_OM_Europe_OM10647E
De belangrijkste onderdelen van het SRS-airbagsysteem zijn hierboven
afgebeeld. Het SRS-airbagsysteem wordt aangestuurd door de airb ag-
ECU. Bij het activeren van de airb ags zorgt een chemische reactie in de
ontstekingsmechanismen ervoor dat de airbags snel gevuld worden met
niet-giftig gas om de beweging van de inzittenden te helpen beperken.
Sensoren frontale aanrijding
Aan/uit-schakelaar airbag
(indien aanwezig)
Voorpassagiersairbag
Controlelampje PASSENGER
AIRBAG (indien aanwezig)
Sensoren aanrijding opzij (voor)
Sensoren aanrijding opzij (voor-
portier)
Gordelspanners e
n spankracht-
begrenzers (voor)
Side airbags Curtain airbags
Sensoren aanrijding opzij
(achter)
Positiesensor bestuurdersstoel
(indien aanwezig)
Bestuurdersairbag
Knie-airbag (indien aanwezig)
Waarschuwingslampje SRS
Airbag-ECU
Gordelspanners en spankracht-
begrenzers (buitenste zitplaat-
sen achter) (indien aanwezig)
C-HR_HV_OM_Europe_OM10647E.b
ook Page 43 Tuesday, July 30, 2019 9:59 AM

1221-4. Hybridesysteem
C-HR_HV_OM_Europe_OM10647E

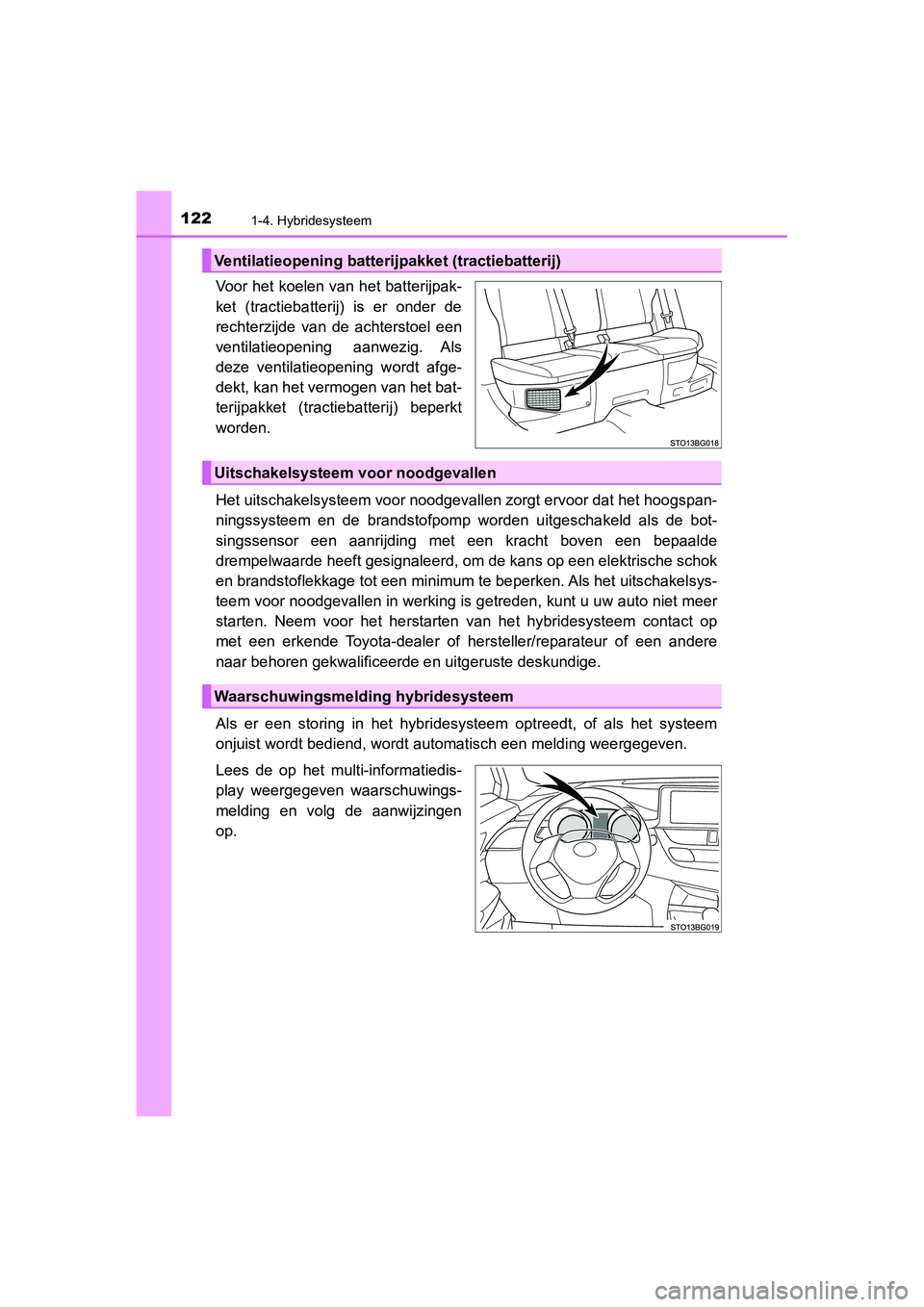

Voor het koelen van het batterijpak-
ket (tractiebatterij) is er onder de
rechterzijde van de achterstoel een
ventilatieopening aanwezig. Als
deze ventilatieopening wordt afge-
dekt, kan het vermogen van het bat-
terijpakket (tractiebatterij) beperkt
worden.
Het uitschakelsysteem voor noodgevallen zorgt ervoor dat het hoogspan-
ningssysteem en de brandstofpomp worden uitgeschakeld als de bo t-
singssensor een aanrijding met een kracht boven een bepaalde
drempelwaarde heeft gesignaleerd, om de kans op een elektrische schok
en brandstoflekkage tot een minimum te beper ken. Als het uitschakelsys-
teem voor noodgevallen in werking is getreden, kunt u uw auto n iet meer
starten. Neem voor het herstarten van het hybridesysteem contac t op
met een erkende Toyota-dealer of hersteller/reparateur of een a ndere
naar behoren gekwalificeerde e n uitgeruste deskundige.
Als er een storing in het hybridesysteem optreedt, of als het s ysteem
onjuist wordt bediend, wordt aut omatisch een melding weergegeve n.
Lees de op het multi-informatiedis-
play weergegeven waarschuwings-
melding en volg de aanwijzingen
op.
Ventilatieopening batterijpakket (tractiebatterij)
Uitschakelsysteem voor noodgevallen
Waarschuwingsmelding hybridesysteem
C-HR_HV_OM_Europe_OM10647E.b ook Page 122 Tuesday, July 30, 2019 9:59 AM

143
1
1-5. Antidiefstalsysteem
Veiligheid en beveiliging
C-HR_HV_OM_Europe_OM10647E

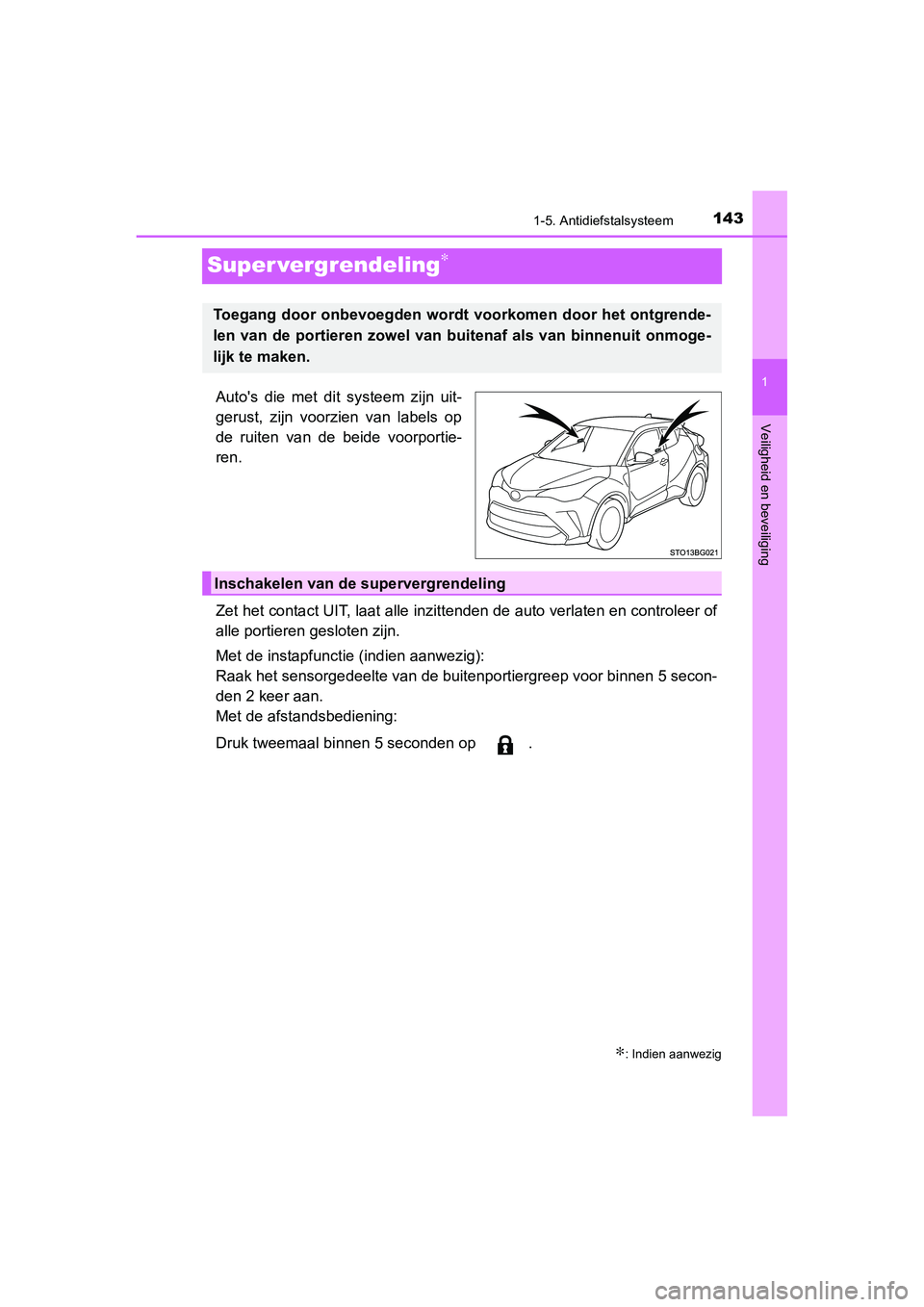

Super vergrendeling∗
Auto's die met dit systeem zijn uit-
gerust, zijn voorzien van labels op
de ruiten van de beide voorportie-
ren.
Zet het contact UIT, laat alle inzittenden de auto verlaten en controleer of
alle portieren gesloten zijn.
Met de instapfunctie (indien aanwezig):
Raak het sensorgedeelte van de buitenportiergreep voor binnen 5 secon-
den 2 keer aan.
Met de afstandsbediening:
Druk tweemaal binnen 5 seconden op .
∗: Indien aanwezig
Toegang door onbevoegden wordt voorkomen door het ontgrende-
len van de portieren zowel van buitenaf als van binnenuit onmog e-
lijk te maken.
Inschakelen van de supervergrendeling
C-HR_HV_OM_Europe_OM10647E.b ook Page 143 Tuesday, July 30, 2019 9:59 AM

145
1
1-5. Antidiefstalsysteem
Veiligheid en beveiliging
C-HR_HV_OM_Europe_OM10647E

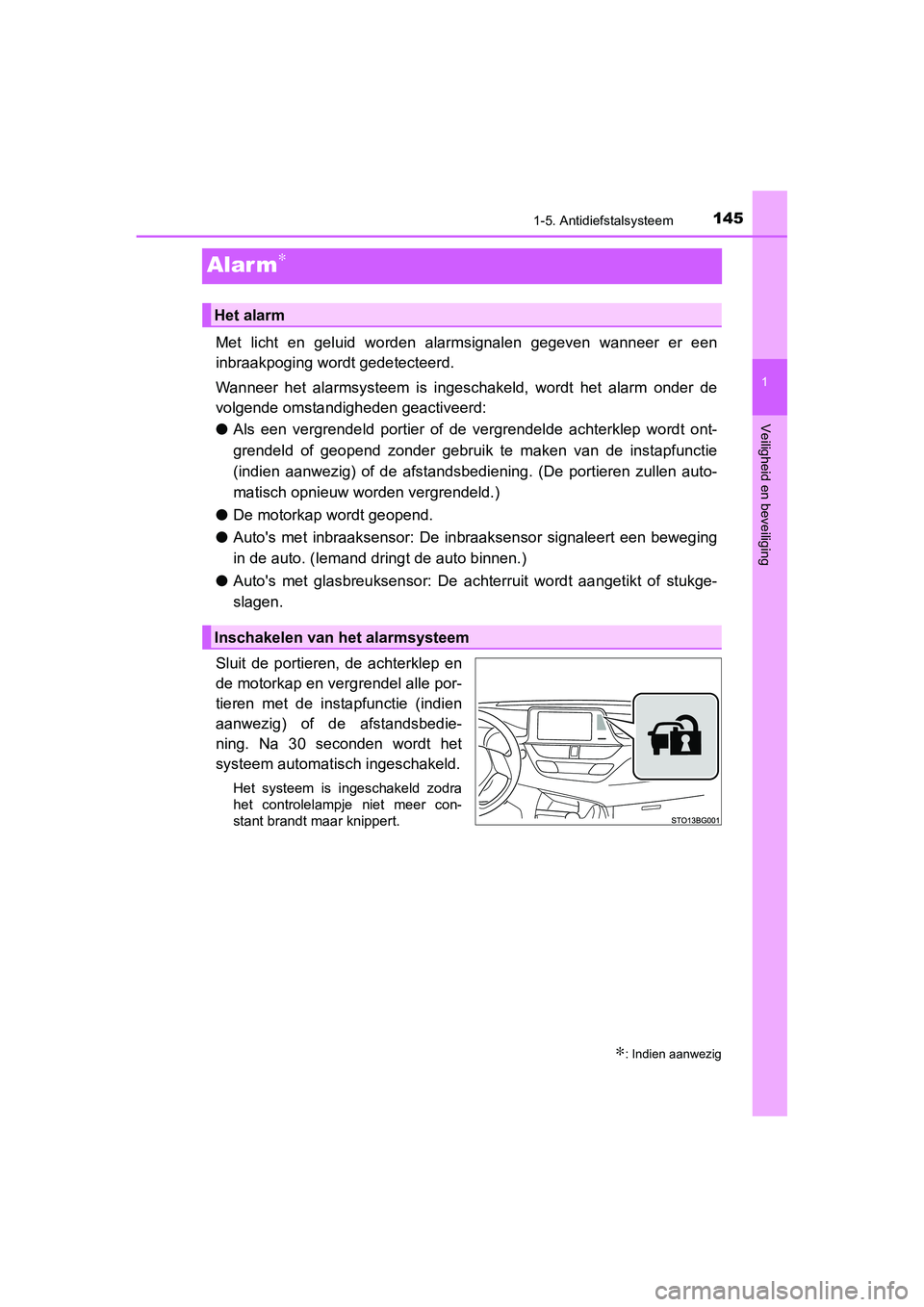

Alar m∗
Met licht en geluid worden alarmsignalen gegeven wanneer er een
inbraakpoging wordt gedetecteerd.
Wanneer het alarmsysteem is ingeschakeld, wordt het alarm onder de
volgende omstandigheden geactiveerd:
● Als een vergrendeld portier of de vergrendelde achterklep wordt ont-
grendeld of geopend zonder gebruik te maken van de instapfuncti e
(indien aanwezig) of de afstandsbediening. (De portieren zullen auto-
matisch opnieuw worden vergrendeld.)
● De motorkap wordt geopend.
● Auto's met inbraaksensor: De inb raaksensor signaleert een beweging
in de auto. (Iemand dringt de auto binnen.)
● Auto's met glasbreuksensor: De a chterruit wordt aangetikt of stukge-
slagen.
Sluit de portieren, de achterklep en
de motorkap en vergrendel alle por-
tieren met de instapfunctie (indien
aanwezig) of de afstandsbedie-
ning. Na 30 seconden wordt het
systeem automatisch ingeschakeld.
Het systeem is ingeschakeld zodra
het controlelampje niet meer con-
stant brandt maar knippert.
∗: Indien aanwezig
Het alarm
Inschakelen van het alarmsysteem
C-HR_HV_OM_Europe_OM10647E.b ook Page 145 Tuesday, July 30, 2019 9:59 AM

1491-5. Antidiefstalsysteem
1
Veiligheid en beveiliging
C-HR_HV_OM_Europe_OM10647E

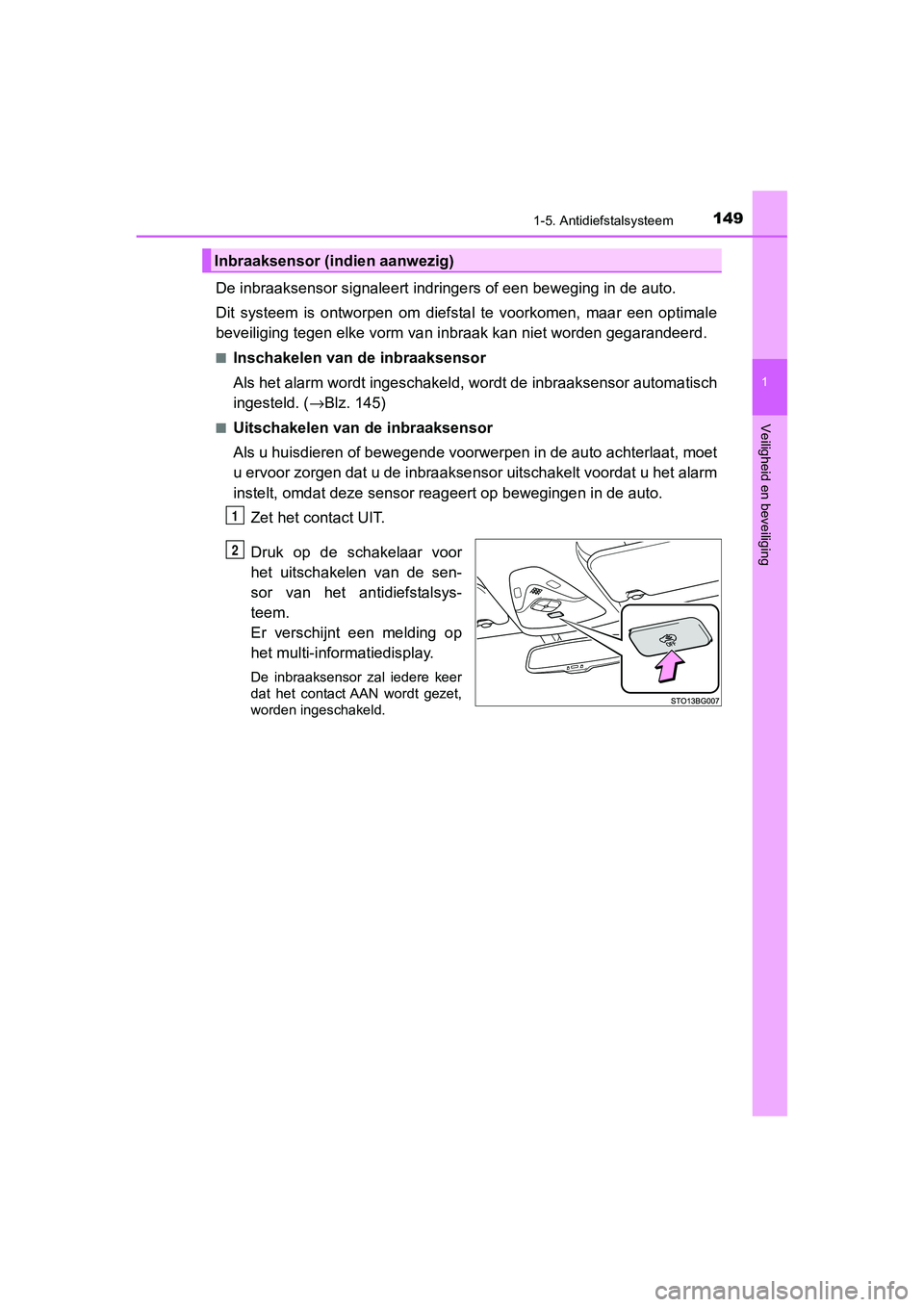

De inbraaksensor signaleert indringers of een beweging in de auto.
Dit systeem is ontworpen om diefstal te voorkomen, maar een optimale
beveiliging tegen e lke vorm van inbraak k an niet worden gegaran deerd.
■Inschakelen van de inbraaksensor
Als het alarm wordt ingeschakeld, wordt de inbraaksensor automa tisch
ingesteld. ( →Blz. 145)
■Uitschakelen van de inbraaksensor
Als u huisdieren of bewegende voorwerpen in de auto achterlaat, moet
u ervoor zorgen dat u de inbraaksensor uitschakelt voordat u he t alarm
instelt, omdat deze sensor reag eert op bewegingen in de auto.
Zet het contact UIT.
Druk op de schakelaar voor
het uitschakelen van de sen-
sor van het antidiefstalsys-
teem.
Er verschijnt een melding op
het multi-informatiedisplay.
De inbraaksensor zal iedere keer
dat het contact AAN wordt gezet,
worden ingeschakeld.
Inbraaksensor (indien aanwezig)
1
2
C-HR_HV_OM_Europe_OM10647E.b ook Page 149 Tuesday, July 30, 2019 9:59 AM

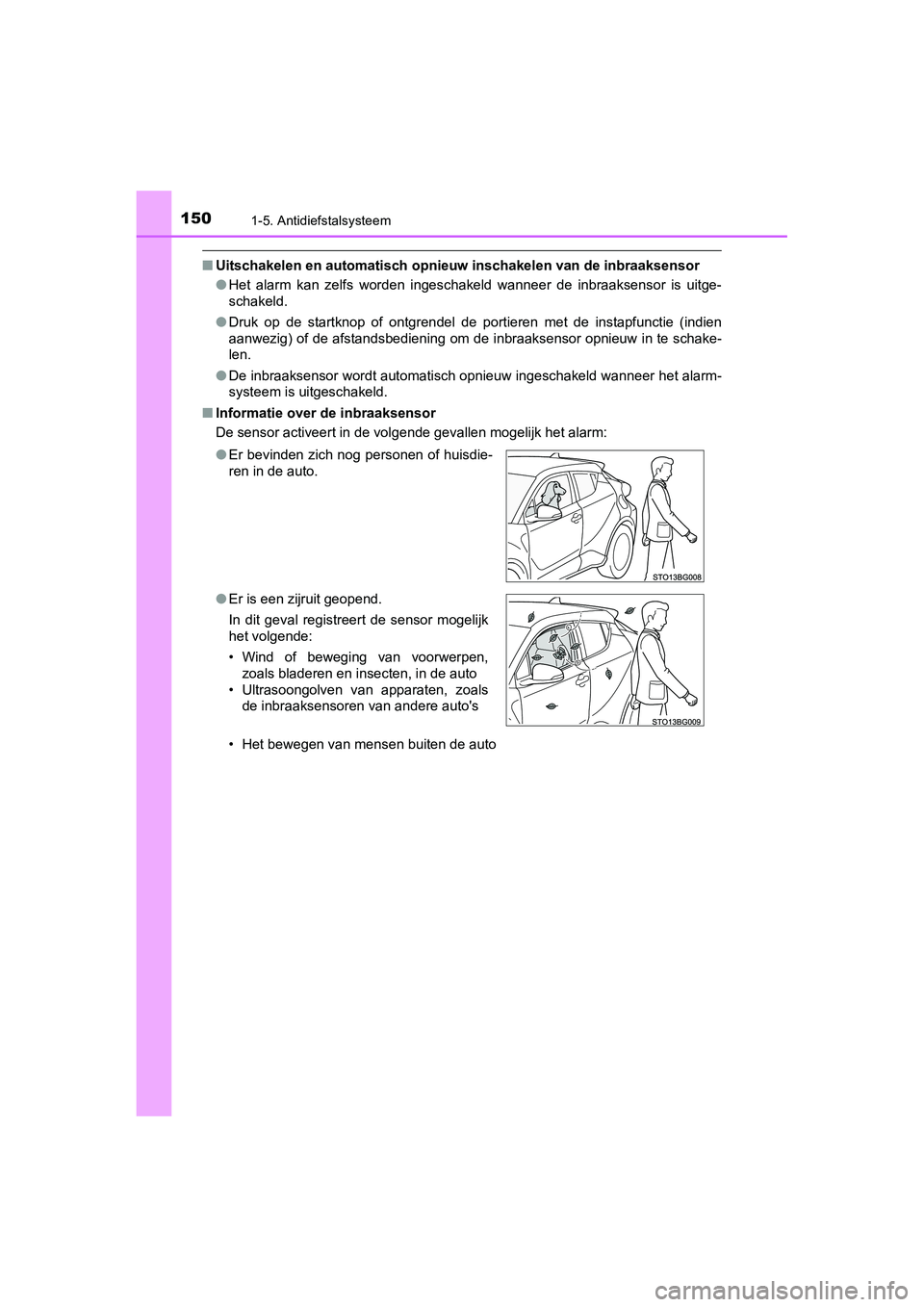

1501-5. Antidiefstalsysteem
C-HR_HV_OM_Europe_OM10647E
■Uitschakelen en automatisch opnieuw inschakelen van de inbraaks ensor
● Het alarm kan zelfs worden ingeschakeld wanneer de inbraaksenso r is uitge-
schakeld.
● Druk op de startknop of ontgren del de portieren met de instapfunctie (indien
aanwezig) of de afstandsbediening om de inbraaksensor opnieuw i n te schake-
len.
● De inbraaksensor wordt automatisch opnieuw ingeschakeld wanneer het alarm-
systeem is uit geschakeld.
■ Informatie over de inbraaksensor
De sensor activeert in de volg ende gevallen mogelijk het alarm:
• Het bewegen van mens en buiten de auto
●
Er bevinden zich nog personen of huisdie-
ren in de auto.
● Er is een zijruit geopend.
In dit geval registreert de sensor mogelijk
het volgende:
• Wind of beweging van voorwerpen,
zoals bladeren en insecten, in de auto
• Ultrasoongolven van apparaten, zoals de inbraaksensoren van andere auto's
C-HR_HV_OM_Europe_OM10647E.b ook Page 150 Tuesday, July 30, 2019 9:59 AM

1521-5. Antidiefstalsysteem
C-HR_HV_OM_Europe_OM10647E

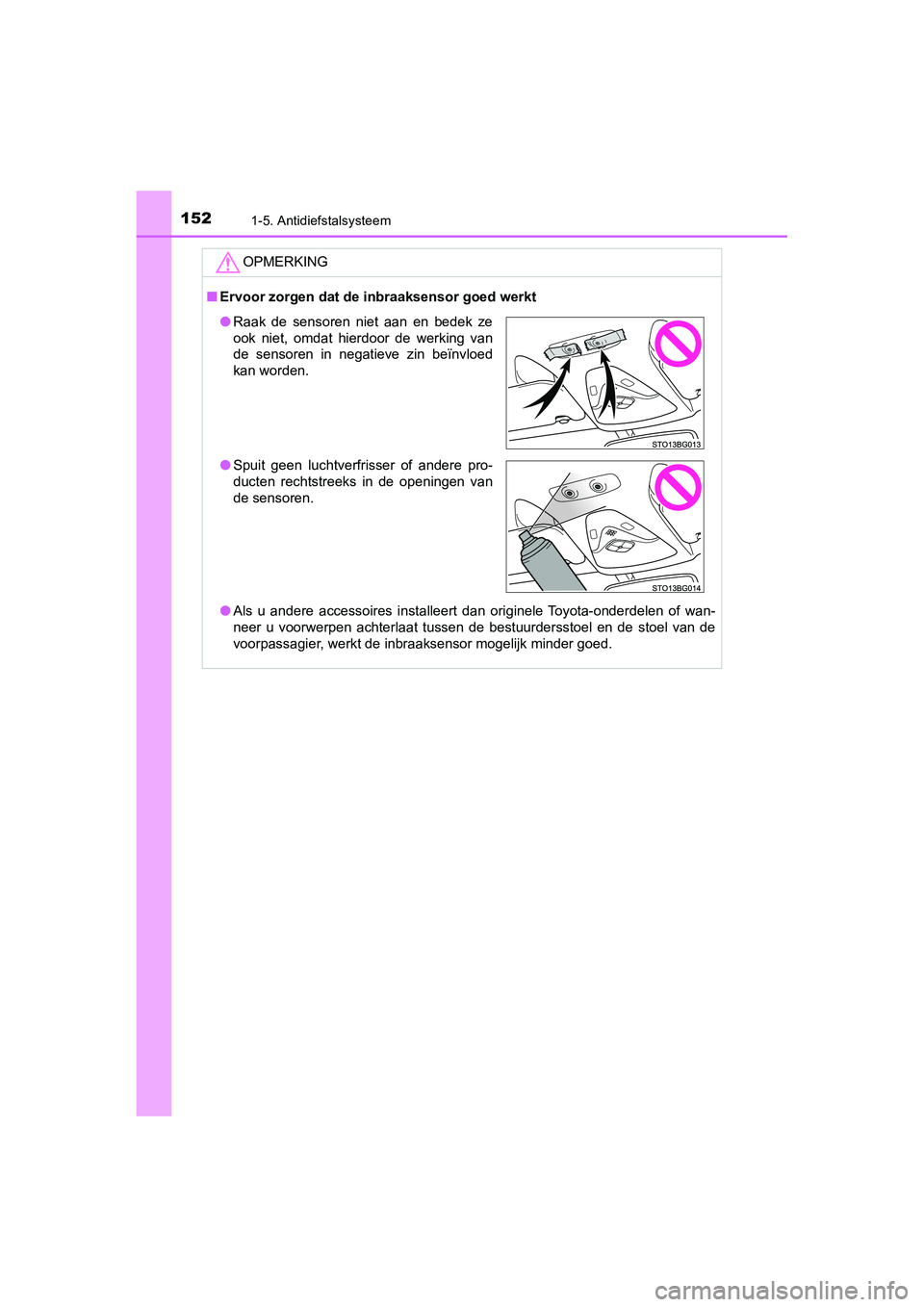

OPMERKING
■Ervoor zorgen dat de inbraaksensor goed werkt
● Als u andere accessoires installeert dan originele Toyota-onder delen of wan-
neer u voorwerpen achterlaat tu ssen de bestuurdersstoel en de s toel van de
voorpassagier, werkt de inbraaksensor mogelijk minder goed.
● Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking van
de sensoren in negatieve zin beïnvloed
kan worden.
● Spuit geen luchtverfrisser of andere pro-
ducten rechtstreeks in de openingen van
de sensoren.
C-HR_HV_OM_Europe_OM10647E.b ook Page 152 Tuesday, July 30, 2019 9:59 AM

1572. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10647E

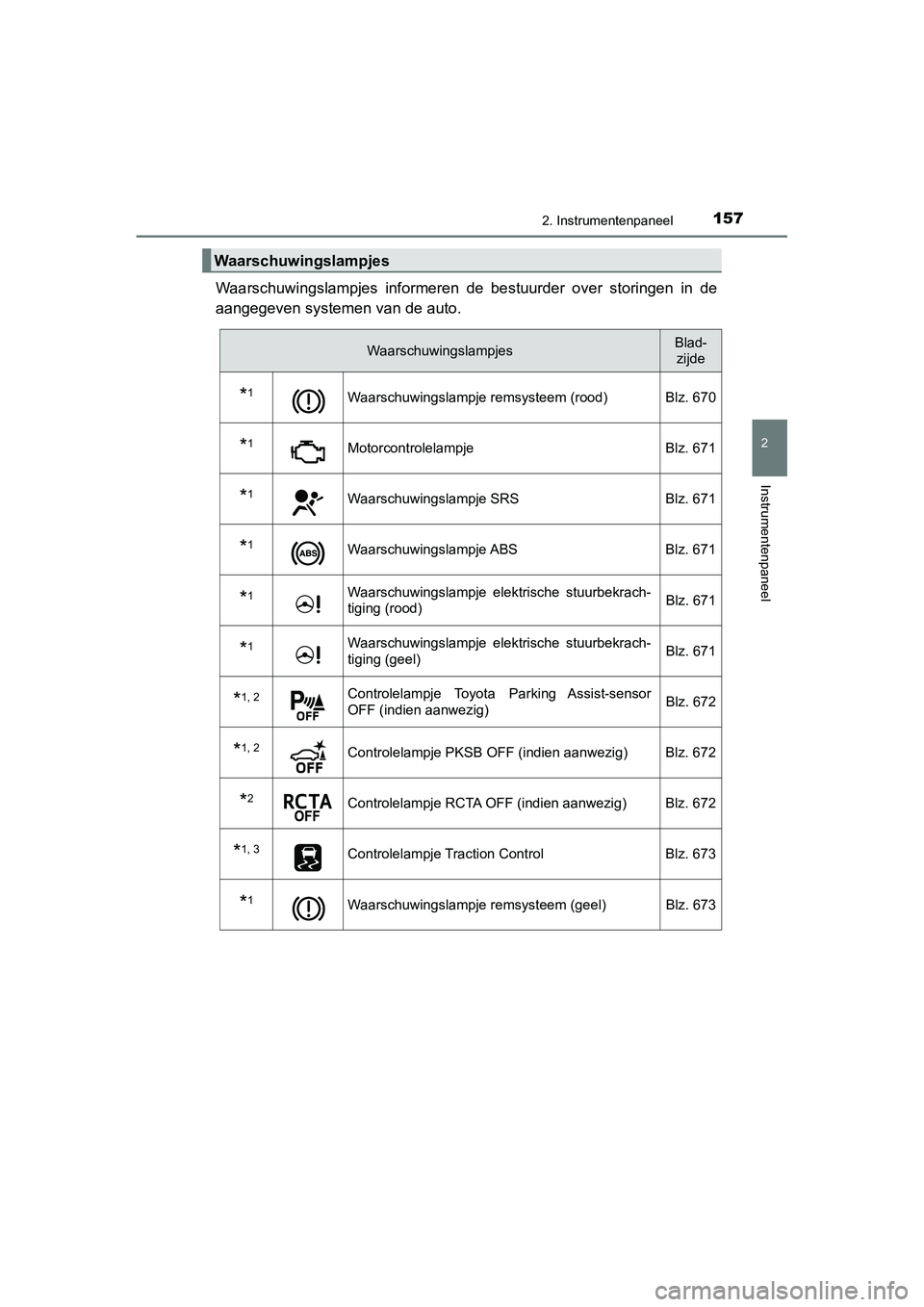

Waarschuwingslampjes informeren de bestuurder over storingen in de
aangegeven systemen van de auto.
Waarschuwingslampjes
WaarschuwingslampjesBlad- zijde
*1Waarschuwingslampje remsysteem (rood) Blz. 670
*1Motorcontrolelampje Blz. 671
*1Waarschuwingslampje SRSBlz. 671
*1Waarschuwingslampje ABS Blz. 671
*1Waarschuwingslampje elektrische stuurbekrach-
tiging (rood) Blz. 671
*1Waarschuwingslampje elektrische stuurbekrach-
tiging (geel)Blz. 671
*1, 2Controlelampje Toyota Parking Assist-sensor
OFF (indien aanwezig)Blz. 672
*1, 2Controlelampje PKSB OFF (i
ndien aanwezig) Blz. 672
*2Controlelampje RCTA OFF (indien aanwezig) Blz. 672
*1, 3Controlelampje Traction Control Blz. 673
*1Waarschuwingslampje remsysteem (geel) Blz. 673
C-HR_HV_OM_Europe_OM10647E.b ook Page 157 Tuesday, July 30, 2019 9:59 AM
