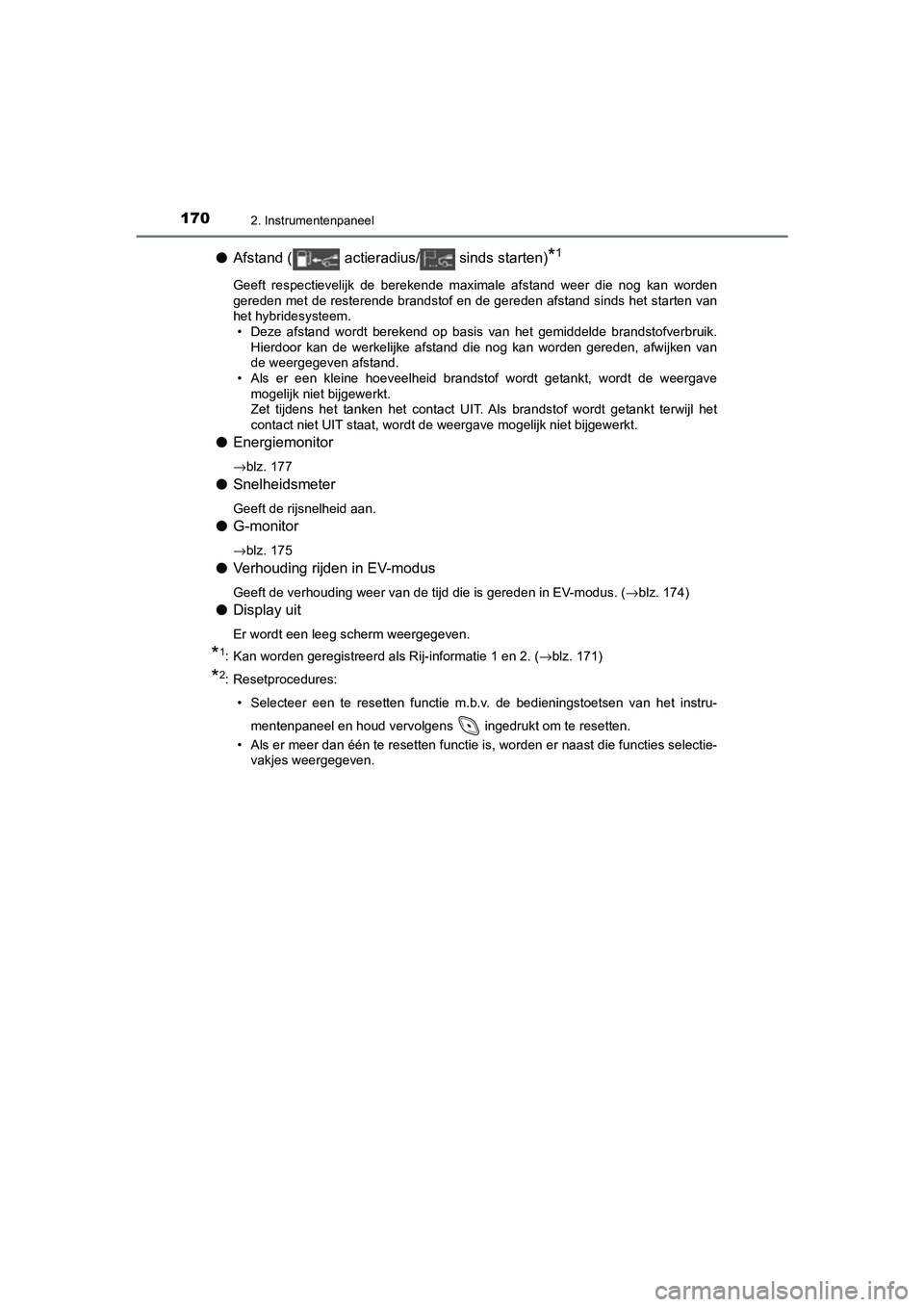

1702. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10701E
●Afstand ( actieradius/ sinds starten)*1
Geeft respectievelijk de berekende maximale afstand weer die nog kan worden
gereden met de resterende brandstof en de gereden afstand sinds het starten van
het hybridesysteem.
• Deze afstand wordt berekend op basis van het gemiddelde brandstofverbruik. Hierdoor kan de werkelijke afstand die nog kan worden gereden, afwijken van
de weergegeven afstand.
• Als er een kleine hoeveelheid brandstof wordt getankt, wordt de weergave mogelijk niet bijgewerkt.
Zet tijdens het tanken het contact UIT. Als brandstof wordt getankt terwijl het
contact niet UIT staat, wordt de weergave mogelijk niet bijgewerkt.
● Energiemonitor
→blz. 177
● Snelheidsmeter
Geeft de rijsnelheid aan.
●G-monitor
→blz. 175
● Verhouding rijden in EV-modus
Geeft de verhouding weer van de tijd die is gereden in EV-modus. (→ blz. 174)
●Display uit
Er wordt een leeg scherm weergegeven.
*1: Kan worden geregistreerd als Rij-informatie 1 en 2. ( →blz. 171)
*2: Resetprocedures:
• Selecteer een te resetten functie m.b.v. de bedieningstoetsen van het instru- mentenpaneel en houd vervolgens ingedrukt om te resetten.
• Als er meer dan één te resetten functie is, worden er naast die functies selectie- vakjes weergegeven.
C-HR_HV_OM_Europe_OM10701E.book Page 17 0 Wednesday, June 10, 2020 12:21 PM

1712. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10701E
De instellingen van de volgende items kunnen worden gewijzigd. Zie
blz. 772.
Bij functies die in- of uitgeschakeld kunnen worden, wordt iedere keer als op
wordt gedrukt, geschakeld tussen aan en uit.
● LTA (Lane Tracing Assist) ( →blz. 383)*1
Hiermee kunt u de volgende zaken instellen.
• Lane Centering-functie aan/uit
• Gevoeligheid waarschuwing
• Waarschuwing voor slingeren aan/uit
• Gevoeligheid waarschuwing voor slingeren
● PCS (Pre-Crash Safety-systeem) ( →blz. 365)*1
Hiermee kunt u de volgende zaken instellen.
• PCS aan/uit
• Gevoeligheid PCS
● BSM (Blind Spot Monitor) ( →blz. 433)*1
Hiermee kunt u de volgende zaken instellen.
• BSM-functie aan/uit
• Gevoeligheid BSM
• Helderheid BSM
• RCTA aan/uit
● Toyota Parking Assist-sensor ( →blz. 452)*1
Hiermee kan de Toyota Parking Assist-sensor worden in- of uitgeschakeld.
● PKSB-systeem (Parking Support Brake) ( →blz. 470)
*1
Hiermee kunt u de Parking Support Brake-functie in- of uitschakelen.
Weergave instellingen
C-HR_HV_OM_Europe_OM10701E.book Page 17 1 Wednesday, June 10, 2020 12:21 PM

1722. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10701E
● RSA (Road Sign Assist) ( →blz. 398, 418)*1
Hiermee kunt u de volgende zaken instellen.
• RSA aan/uit
• Dynamic Radar Cruise Control met Road Sign Assist aan/uit
● Rijmodus selecteren ( →blz. 428)
● Verlichting instrumentenpaneel ( →blz. 175)
Hiermee kunt u de helderheid van de verlichting van het instrumentenpa-
neel wijzigen.
● Voertuiginstellingen
Selecteer het menu om de volgende zaken in te stellen.
• Instellen Toyota Parking Assist-sensor ( →blz. 778)
*1
Hiermee kunt u het volume van de zoemer van de Toyota Parking
Assist-sensor wijzigen.
• Instellen Toyota Parking Assist-sensor en RCTA (→blz. 778)
*1
Hiermee kunt u het volume van de zoemer van de Toyota Parking
Assist-sensor en van de RCTA-zoemer wijzigen.
• Instellen RSA (Road Sign Assist) ( →blz. 780)
*1
Hiermee kunt u de RSA (Road Sign Assist) instellen.
• Instellen bandenspanningswaarschuwingssysteem ( →blz. 621)
Hiermee kan het bandenspanningswaarschuwingssysteem worden
geïnitialiseerd.
C-HR_HV_OM_Europe_OM10701E.book Page 17 2 Wednesday, June 10, 2020 12:21 PM

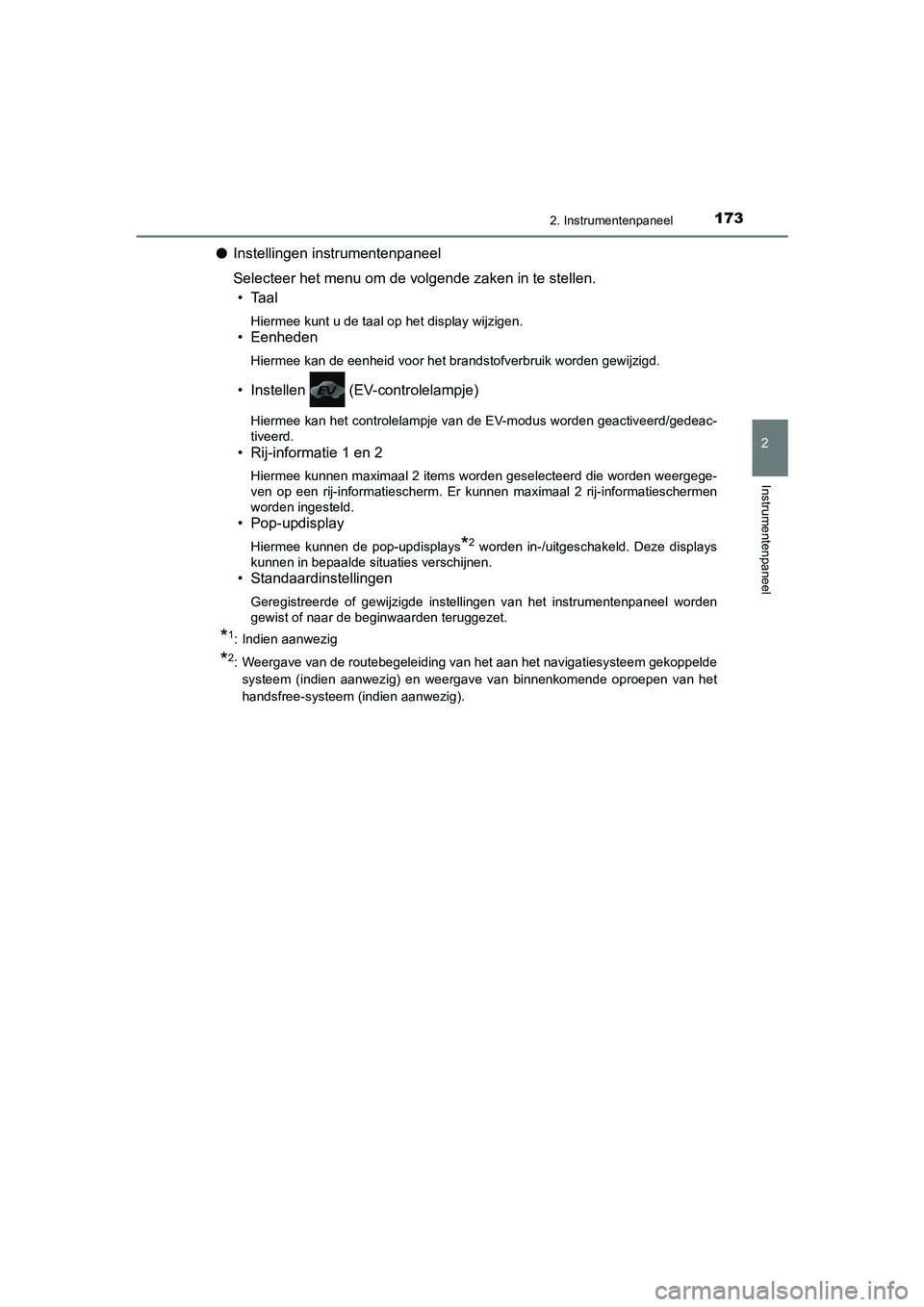

1732. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10701E
●Instellingen instrumentenpaneel
Selecteer het menu om de volgende zaken in te stellen.
• Taal
Hiermee kunt u de taal op het display wijzigen.
• Eenheden
Hiermee kan de eenheid voor het brandstofverbruik worden gewijzigd.
• Instellen (EV-controlelampje)
Hiermee kan het controlelampje van de EV-modus worden geactiveerd/gedeac-
tiveerd.
• Rij-informatie 1 en 2
Hiermee kunnen maximaal 2 items worden geselecteerd die worden weergege-
ven op een rij-informatiescherm. Er kunnen maximaal 2 rij-informatieschermen
worden ingesteld.
• Pop-updisplay
Hiermee kunnen de pop-updisplays*2 worden in-/uitgeschakeld. Deze displays
kunnen in bepaalde situaties verschijnen.
• Standaardinstellingen
Geregistreerde of gewijzigde instellingen van het instrumentenpaneel worden
gewist of naar de beginwaarden teruggezet.
*1: Indien aanwezig
*2: Weergave van de routebegeleiding van het aan het navigatiesysteem gekoppelde
systeem (indien aanwezig) en weergave van binnenkomende oproepen van het
handsfree-systeem (indien aanwezig).
C-HR_HV_OM_Europe_OM10701E.book Page 17 3 Wednesday, June 10, 2020 12:21 PM

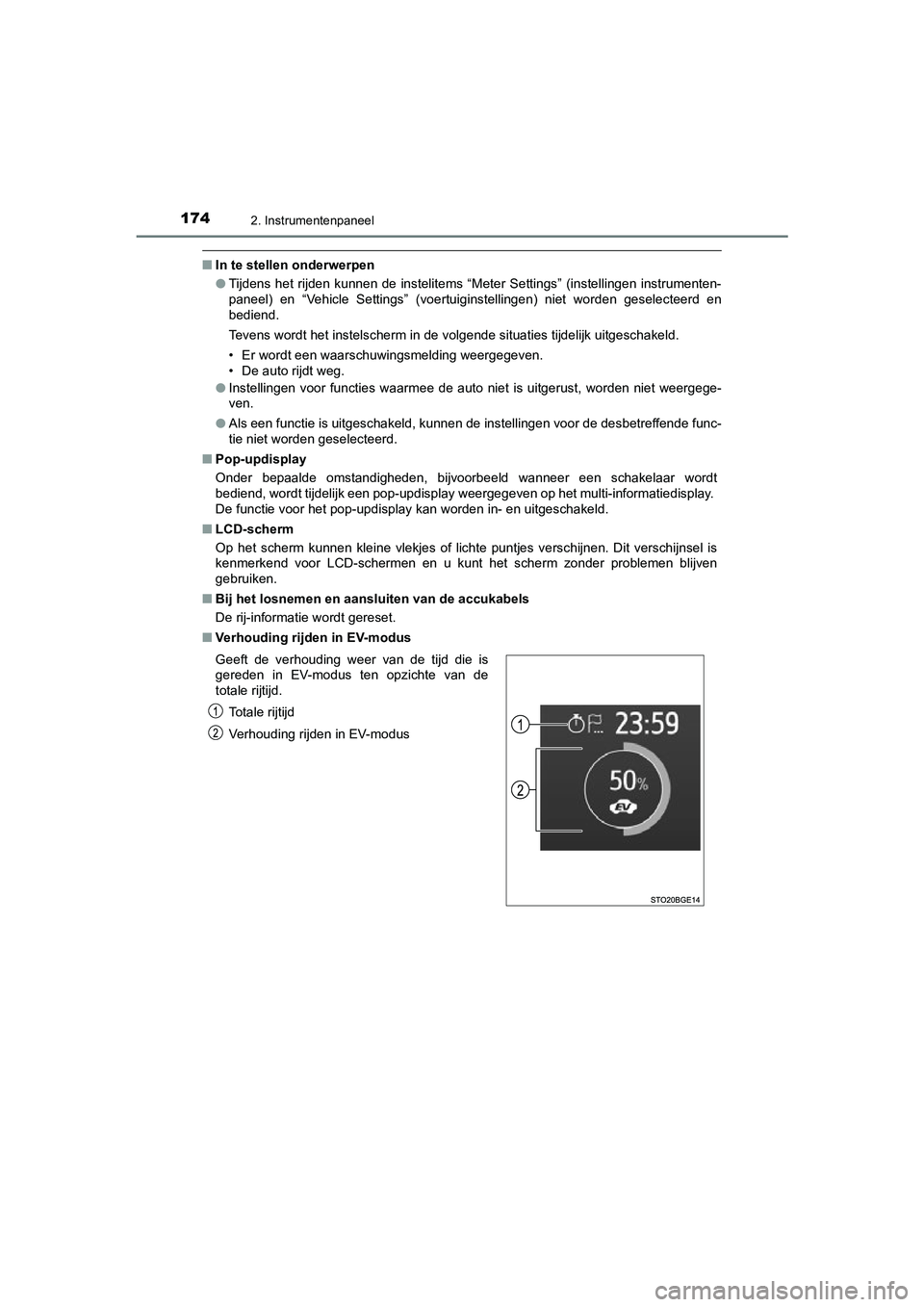

1742. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10701E
■In te stellen onderwerpen
●Tijdens het rijden kunnen de instelitems “Meter Settings” (instellingen instrumenten-
paneel) en “Vehicle Settings” (voertuiginstellingen) niet worden geselecteerd en
bediend.
Tevens wordt het instelscherm in de volgende situaties tijdelijk uitgeschakeld.
• Er wordt een waarschuwingsmelding weergegeven.
• De auto rijdt weg.
● Instellingen voor functies waarmee de auto niet is uitgerust, worden niet weergege-
ven.
● Als een functie is uitgeschakeld, kunnen de instellingen voor de desbetreffende func-
tie niet worden geselecteerd.
■ Pop-updisplay
Onder bepaalde omstandigheden, bijvoorbeeld wanneer een schakelaar wordt
bediend, wordt tijdelijk een pop-updisplay weergegeven op het multi-informatiedisplay.
De functie voor het pop-updisplay kan worden in- en uitgeschakeld.
■ LCD-scherm
Op het scherm kunnen kleine vlekjes of lichte puntjes verschijnen. Dit verschijnsel is
kenmerkend voor LCD-schermen en u kunt het scherm zonder problemen blijven
gebruiken.
■ Bij het losnemen en aansluiten van de accukabels
De rij-informatie wordt gereset.
■ Verhouding rijden in EV-modus
Geeft de verhouding weer van de tijd die is
gereden in EV-modus ten opzichte van de
totale rijtijd.
Totale rijtijd
Verhouding rijden in EV-modus
C-HR_HV_OM_Europe_OM10701E.book Page 17 4 Wednesday, June 10, 2020 12:21 PM

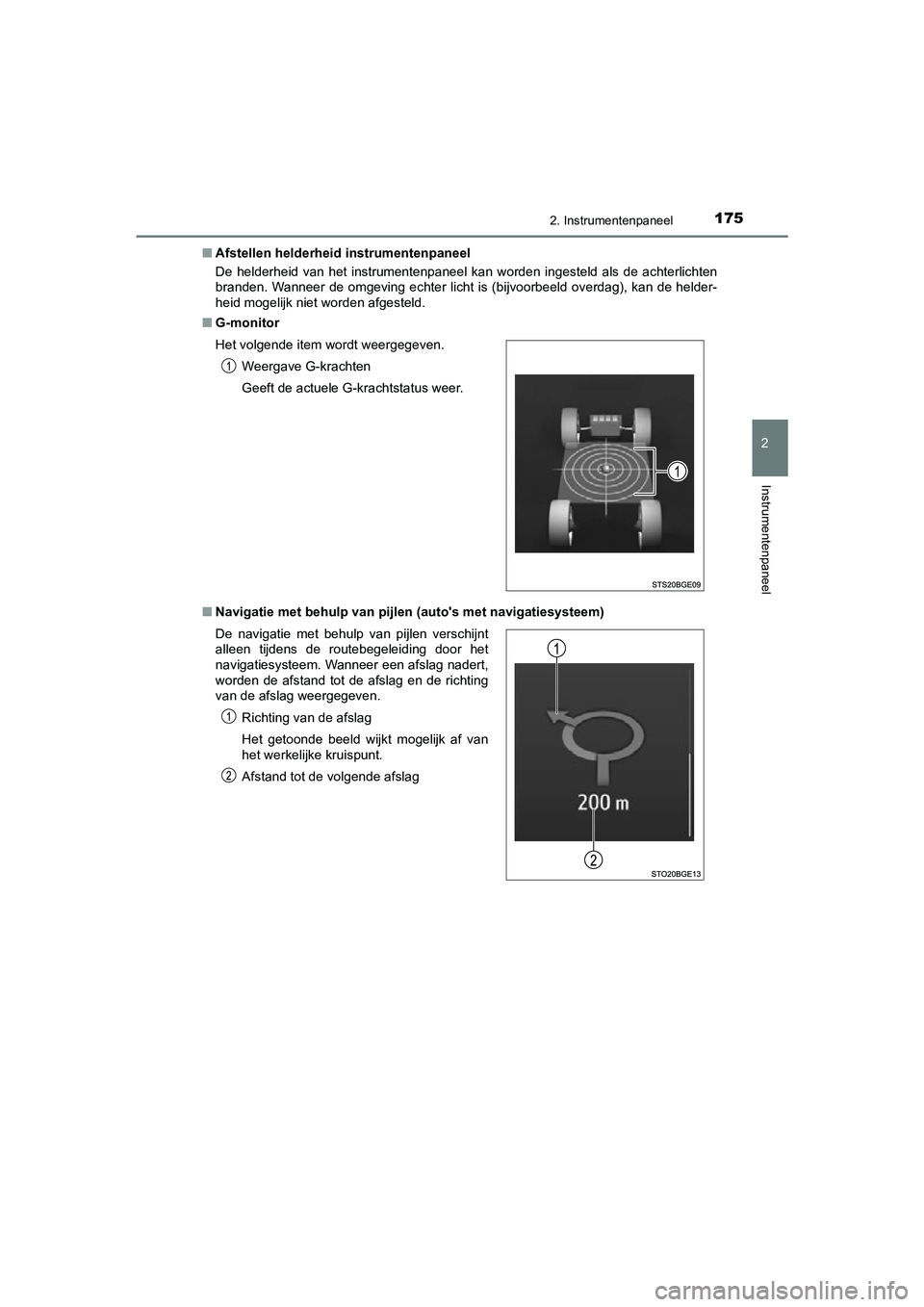

1752. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10701E■
Afstellen helderheid instrumentenpaneel
De helderheid van het instrumentenpaneel kan worden ingesteld als de achterlichten
branden. Wanneer de omgeving echter licht is (bijvoorbeeld overdag), kan de helder-
heid mogelijk niet worden afgesteld.
■ G-monitor
■ Navigatie met behulp van pijlen (auto's met navigatiesysteem) Het volgende item wordt weergegeven.
Weergave G-krachten
Geeft de actuele G-krachtstatus weer.
De navigatie met behulp van pijlen verschijnt
alleen tijdens de routebegeleiding door het
navigatiesysteem. Wann eer een afslag nadert,
worden de afstand tot de afslag en de richting
van de afslag weergegeven.
Richting van de afslag
Het getoonde beeld wijkt mogelijk af van
het werkelijke kruispunt.
Afstand tot de volgende afslag
C-HR_HV_OM_Europe_OM10701E.book Page 17 5 Wednesday, June 10, 2020 12:21 PM

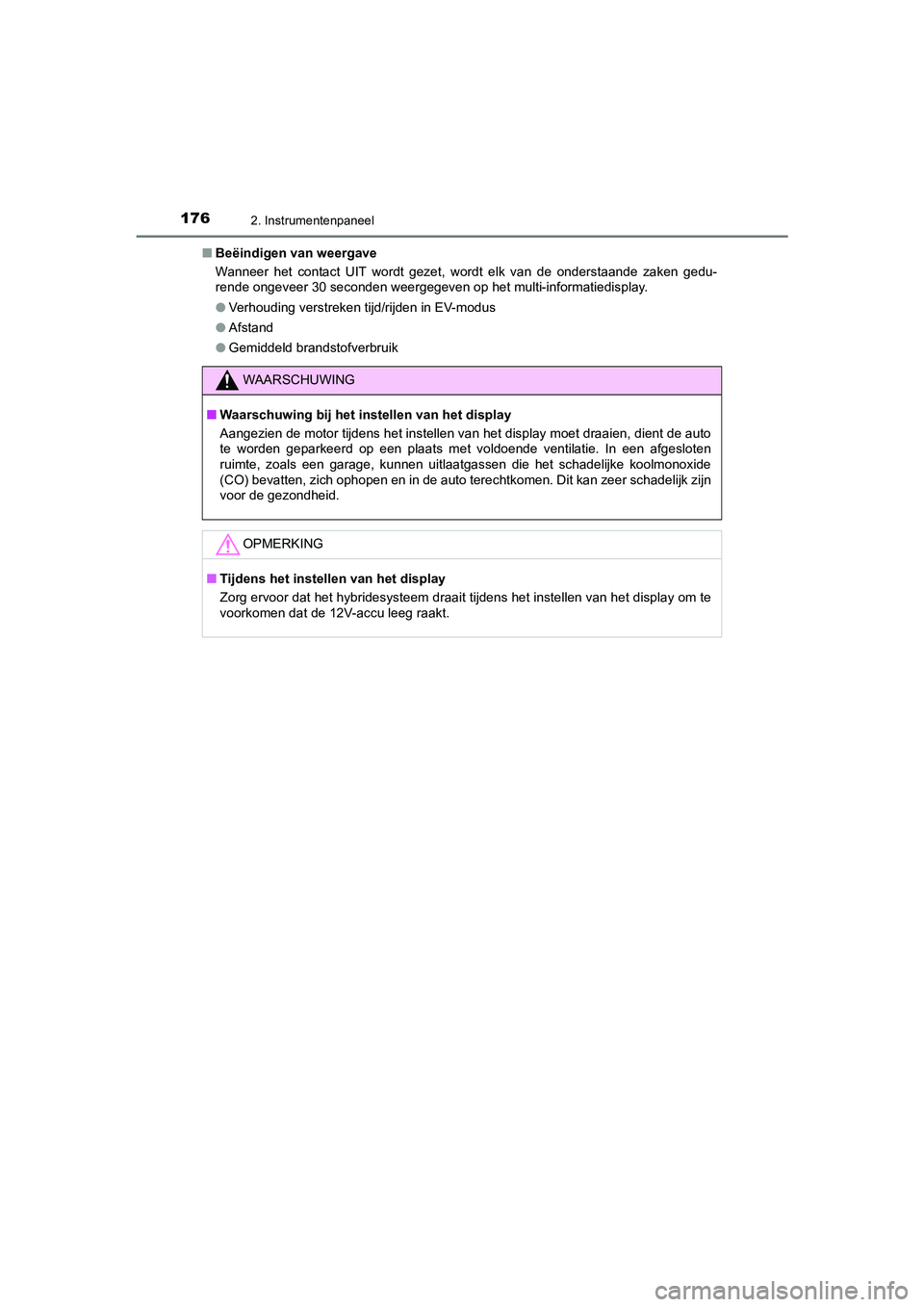

1762. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10701E■
Beëindigen van weergave
Wanneer het contact UIT wordt gezet, wordt elk van de onderstaande zaken gedu-
rende ongeveer 30 seconden weergegeven op het multi-informatiedisplay.
●Verhouding verstreken tijd/rijden in EV-modus
● Afstand
● Gemiddeld brandstofverbruik
WAARSCHUWING
■Waarschuwing bij het instellen van het display
Aangezien de motor tijdens het instellen van het display moet draaien, dient de auto
te worden geparkeerd op een plaats met voldoende ventilatie. In een afgesloten
ruimte, zoals een garage, kunnen uitlaatgassen die het schadelijke koolmonoxide
(CO) bevatten, zich ophopen en in de auto terechtkomen. Dit kan zeer schadelijk zijn
voor de gezondheid.
OPMERKING
■Tijdens het instellen van het display
Zorg ervoor dat het hybridesysteem draait tijdens het instellen van het display om te
voorkomen dat de 12V-accu leeg raakt.
C-HR_HV_OM_Europe_OM10701E.book Page 17 6 Wednesday, June 10, 2020 12:21 PM

177
2
2. Instrumentenpaneel
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10701E
Energiemonitor/verbruiksscherm
Multi-informatiedisplay
Scherm navigatie-/multimediasys-
teem (indien aanwezig)
Bedieningstoetsen instrumenten-
paneel
Multi-informatiedisplay
Druk op < of > van de bedieningstoetsen van het instrumentenpaneel, selec-
teer en druk vervolgens op ∧ of ∨ om de energiemonitor weer te
geven.
Scherm navigatie-/multimediasysteem (auto's zonder navigatiesysteem)
Druk op de toets MENU.
Selecteer “Info” op het scherm “Menu”.
Als een ander scherm dan “Energiemonitor” wordt weergegeven, selecteert u
“Energie”.
Scherm navigatie-/multimediasysteem (auto's met navigatiesysteem)
Druk op de toets MENU.
Selecteer “Info” op het scherm “Menu”.
Selecteer ECO op het scherm “Information” (informatie).
Als een ander scherm dan “Energiemonitor” wordt weergegeven, selecteert u
“Energie”.
U kunt de status van de auto zien op het multi-informatiedisplay en op
het scherm van het navigatie-/multimediasysteem (indien aanwezig).
Energiemonitor
1
2
1
2
3
C-HR_HV_OM_Europe_OM10701E.book Page 17 7 Wednesday, June 10, 2020 12:21 PM

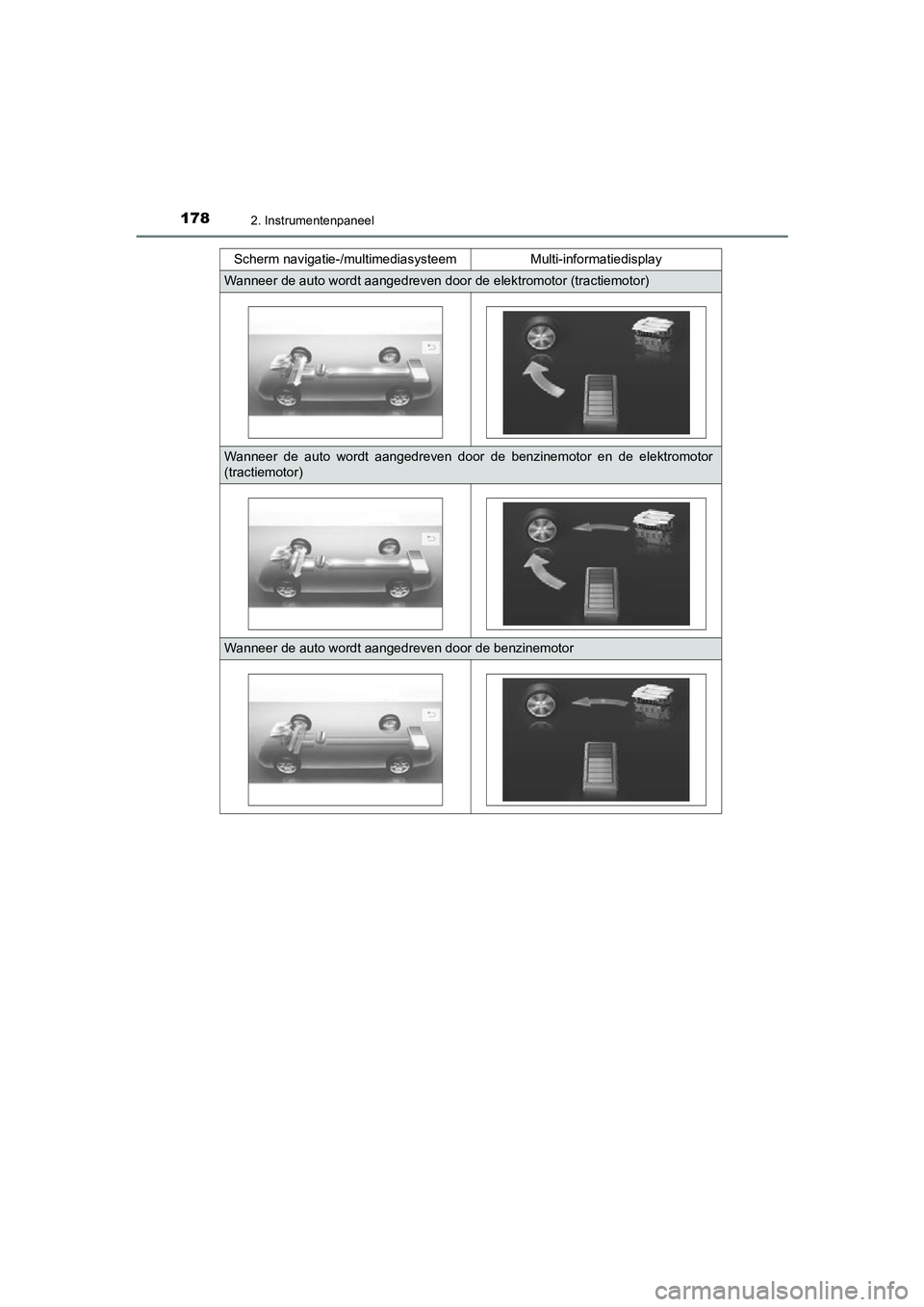

1782. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10701EScherm navigatie-/multimediasysteem
Multi-informatiedisplay
Wanneer de auto wordt aangedreven door de elektromotor (tractiemotor)
Wanneer de auto wordt aangedreven door de benzinemotor en de elektromotor
(tractiemotor)
Wanneer de auto wordt aangedreven door de benzinemotor
C-HR_HV_OM_Europe_OM10701E.book Page 178 Wednesday, June 10, 2020 12:21 PM

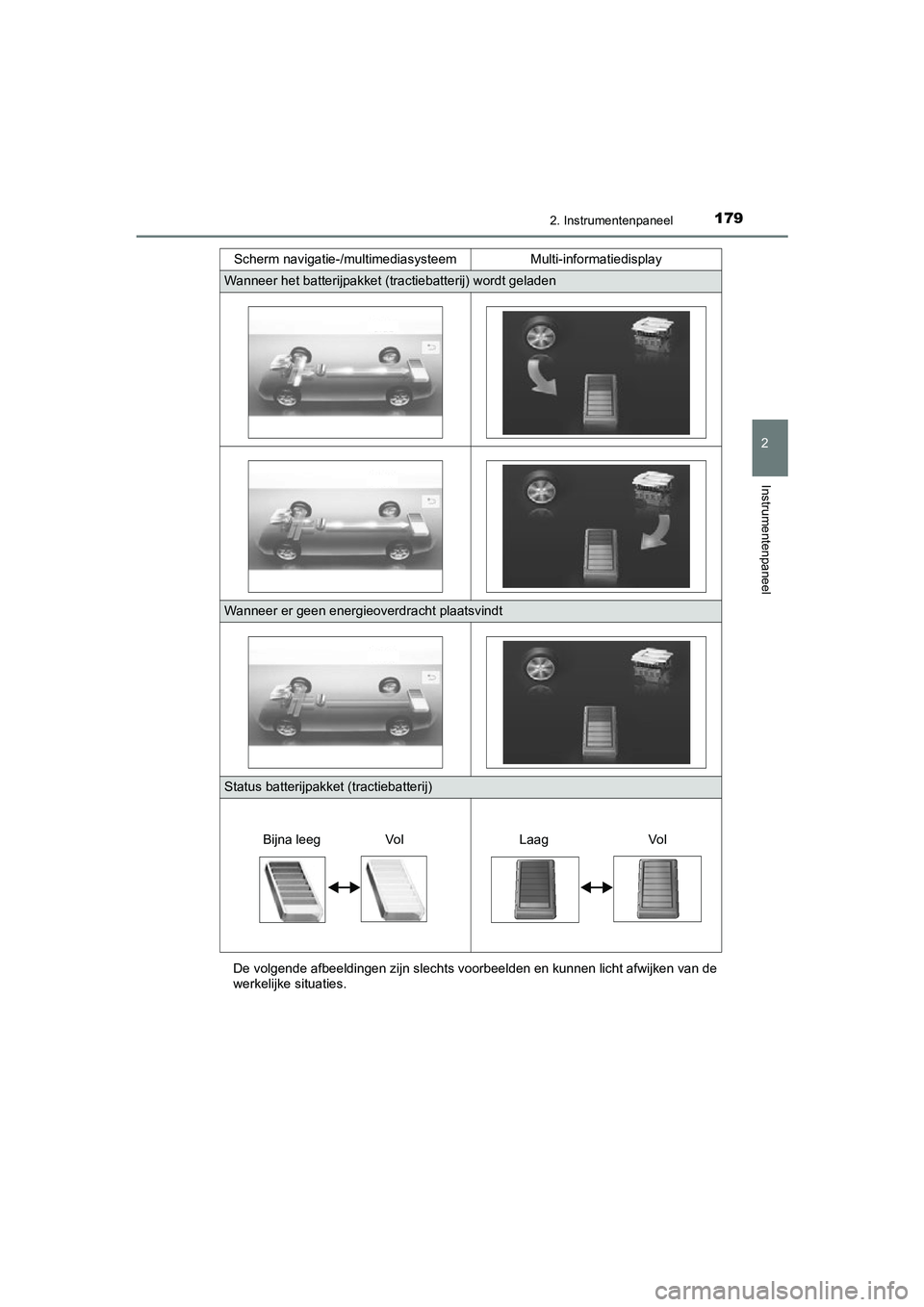

1792. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10701EDe volgende afbeeldingen zijn slechts voorbeelden en kunnen licht afwijken van de
werkelijke situaties.
Wanneer het batterijpakket (tractiebatterij) wordt geladen
Wanneer er geen energieoverdracht plaatsvindt
Status batterijpakket (tractiebatterij)
Scherm navigatie-/multimediasysteem
Multi-informatiedisplay
Bijna leeg VolLaagVol
