TOYOTA C_HR HYBRID 2021 Instructieboekje (in Dutch)

4804-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10701E

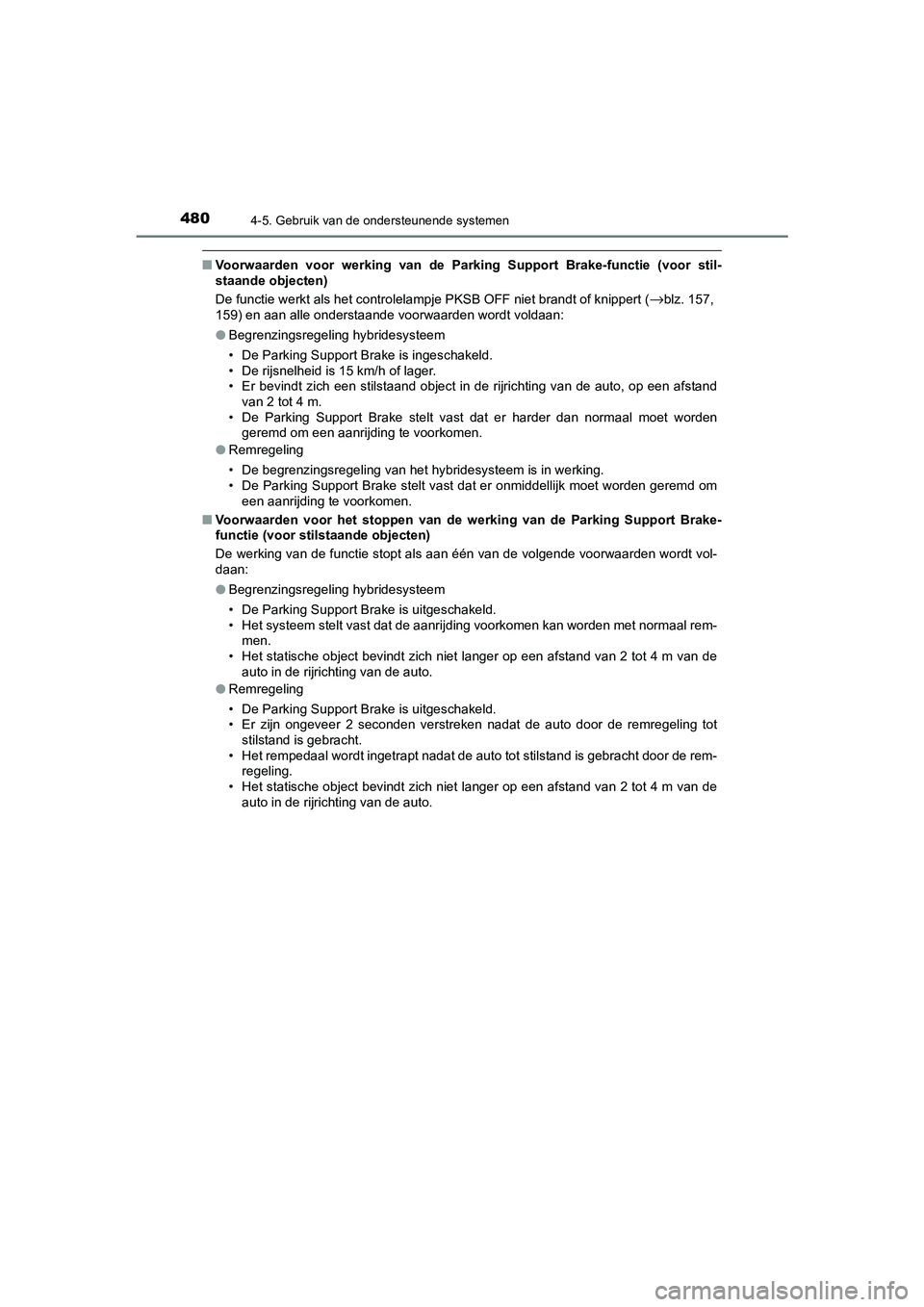

■Voorwaarden voor werking van de Parking Support Brake-functie (voor stil-
staande objecten)
De functie werkt als het controlelampje PKSB OFF niet brandt of knippert (
→blz. 157,
159) en aan alle onderstaande voorwaarden wordt voldaan:
● Begrenzingsregeling hybridesysteem
• De Parking Support Brake is ingeschakeld.
• De rijsnelheid is 15 km/h of lager.
• Er bevindt zich een stilstaand object in de rijrichting van de auto, op een afstand
van 2 tot 4 m.
• De Parking Support Brake stelt vast dat er harder dan normaal moet worden
geremd om een aanrijding te voorkomen.
● Remregeling
• De begrenzingsregeling van het hybridesysteem is in werking.
• De Parking Support Brake stelt vast dat er onmiddellijk moet worden geremd om
een aanrijding te voorkomen.
■ Voorwaarden voor het stoppen van de werking van de Parking Support Brake-
functie (voor stilstaande objecten)
De werking van de functie stopt als aan één van de volgende voorwaarden wordt vol-
daan:
●Begrenzingsregeling hybridesysteem
• De Parking Support Brake is uitgeschakeld.
• Het systeem stelt vast dat de aanrijdi ng voorkomen kan worden met normaal rem-
men.
• Het statische object bevindt zich niet langer op een afstand van 2 tot 4 m van de auto in de rijrichting van de auto.
● Remregeling
• De Parking Support Brake is uitgeschakeld.
• Er zijn ongeveer 2 seconden verstreken nadat de auto door de remregeling tot
stilstand is gebracht.
• Het rempedaal wordt ingetrapt nadat de auto tot stilstand is gebracht door de rem- regeling.
• Het statische object bevindt zich niet langer op een afstand van 2 tot 4 m van de auto in de rijrichting van de auto.
C-HR_HV_OM_Europe_OM10701E.book Page 48 0 Wednesday, June 10, 2020 12:21 PM

4814-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10701E■
Opnieuw inschakelen van de Parking Support Brake-functie (voor stilstaande
objecten)
→blz. 476
■ Detectiebereik van de Parking Support Br ake-functie (voor stilstaande objecten)
Het detectiebereik van de Parking Support Brake-functie (voor stilstaande objecten)
verschilt van dat van de Toyota Parking Assist-sensor. (
→blz. 457)
Daardoor wordt de Parking Support Brake-functie (voor stilstaande objecten) mogelijk
niet geactiveerd, ook al signaleert de Toyota Parking Assist-sensor een obstakel en
wordt er een waarschuwing gegeven.
■ Objecten die mogelijk niet door de Parking Support Brake-functie (voor stil-
staande objecten) worden gesignaleerd
Het kan voorkomen dat de sensoren bepaalde objecten niet signaleren, zoals de vol-
gende:
●Voetganger
● Katoen, sneeuw of andere materialen die ultrasoongolven slecht weerkaatsen.
● Objecten die niet loodrecht op de grond staan, objecten die niet in een rechte hoek
ten opzichte van de rijrichting van de auto staan en ongelijkmatige of golvende objec-
ten
● Lage objecten
● Dunne objecten zoals draden, hekken, touwen en palen van verkeersborden
● Objecten die zich extreem dicht bij de bumper bevinden
● Zeer hoekige objecten
● Hoge obstakels waarbij het bovenste deel uitsteekt in de richting van uw auto
■ Zoemer Toyota Parking Assist-sensor
Als, ongeacht of de Toyota Parking Assist-sensor is ingeschakeld of niet (
→blz. 453),
de Parking Support Brake-functie (voor stilstaande objecten) is ingeschakeld
(
→blz. 471) en de sensoren voor en achter een obstakel signaleren en de remregeling
wordt uitgevoerd, klinkt de zoemer van het Toyota Parking Assist Sensor-systeem om
de geschatte afstand tot het obstakel aan te geven.
C-HR_HV_OM_Europe_OM10701E.book Page 48 1 Wednesday, June 10, 2020 12:21 PM

4824-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10701E■
Omstandigheden waaronder de Parking Support Brake-functie (voor stilstaande
objecten) mogelijk werkt, zelfs als er geen kans op een aanrijding is
Onder sommige omstandigheden, zoals de onderstaande, werkt de Parking Support
Brake-functie (voor stilstaande objecten) mogeli jk zelfs als er geen kans op een aanrij-
ding is.
● Omgeving van de auto
• Wanneer richting een spandoek of vlag, een laaghangende tak of een slagboom
(zoals wordt gebruikt bij spoorwegovergangen, tolpoortjes en parkeerplaatsen)
wordt gereden
• Bij het rijden op een smalle rijbaan omringd door een constructie, zoals een tunnel
of een stalen brug
• Bij fileparkeren
• Bij een groef of gat in het wegdek
• Wanneer de auto over een metalen afdekking (rooster) rijdt, zoals gebruikt boven afvoergoten
• Bij het rijden op een steile helling
• Als een sensor wordt geraakt door een grote hoeveelheid water, zoals bij het rij- den op een overstroomde weg
• Wanneer op een smalle weg wordt gere-
den
• Wanneer op een grindweg of in een omgeving met hoog gras wordt gereden
C-HR_HV_OM_Europe_OM10701E.book Page 48 2 Wednesday, June 10, 2020 12:21 PM

4834-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10701E●
Weer
• Als een sensor is bedekt met bijvoorbeeld ijs, sneeuw of vuil (nadat de sensor is
schoongemaakt, zal het systeem weer normaal werken)
• Bij zware regenval of als er veel water op een sensor terechtkomt
• Bij het rijden onder barre weersomstandigheden, bijvoorbeeld bij mist, sneeuw of
een zandstorm
• Wanneer het stevig waait
● Andere bronnen van ultrasoongolven
• Wanneer in de omgeving van de auto ultrasoongolven worden geproduceerd door
claxons, voertuigdetectiesystemen, motorfietsmotoren, luchtremmen van vracht-
wagens, sonarsystemen van andere auto's of andere bronnen.
• Als een sticker of een elektronisch onderdeel zoals een kentekenplaat met achter-
grondverlichting (met name fluorescerende), een mistlamp, een spatbordantenne
of een draadloze antenne in de buurt van een van de sensoren is geplaatst
● Wijzigingen in de stand van de auto ten opzichte van de weg
• Als de auto sterk naar één kant helt
• Als de voorzijde van de auto omhoog of omlaag staat door de belading van de
auto
• Als de stand van een sensor is gewijzigd door een aanrijding o.i.d.
• Als er bijvoorbeeld lak of een sticker op een sensor is aangebracht.
C-HR_HV_OM_Europe_OM10701E.book Page 48 3 Wednesday, June 10, 2020 12:21 PM

4844-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10701E■
Situaties waarin de Parking Support Br ake-functie (voor stilstaande objecten)
mogelijk niet goed werkt
In bepaalde situaties, zoals de onderstaande, werkt deze functie mogelijk niet goed.
● Weer
• Als een sensor is bedekt met bijvoorbeeld ijs, sneeuw of vuil (nadat de sensor is
schoongemaakt, zal het systeem weer normaal werken)
• Bij zware regenval of als er veel water op een sensor terechtkomt
• Bij het rijden onder barre weersomstandigheden, bijvoorbeeld bij mist, sneeuw of
een zandstorm
• Als de sensor bevroren is (zodra de sens or ontdooit, zal het systeem weer nor-
maal werken)
● Omgeving van de auto
• Wanneer zich tussen de auto en een gesignaleerd obstakel een object bevindt dat
niet kan worden gesignaleerd
• Als een object zoals een auto, motorfiets, fiets of voetganger voor de auto langs komt of plotseling van opzij opduikt.
• De auto nadert een hoge of gebogen stoeprand.
• De auto rijdt op een bijzonder hobbelige weg, op een helling, op grind of op gras.
• Als het object zich te dicht bij de sensor bevindt. • Wanneer een sensor of de omgeving van een sensor zeer heet of koud is
• Wanneer het stevig waait
C-HR_HV_OM_Europe_OM10701E.book Page 48 4 Wednesday, June 10, 2020 12:21 PM

4854-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10701E●
Andere bronnen van ultrasoongolven
• Wanneer in de omgeving van de auto ultrasoongolven worden geproduceerd door
claxons, voertuigdetectiesystemen, motorfietsmotoren, luchtremmen van vracht-
wagens, sonarsystemen van andere auto's of andere bronnen.
• Als een sticker of een elektronisch onderdeel zoals een kentekenplaat met achter- grondverlichting (met name fluorescerende), een mistlamp, een spatbordantenne
of een draadloze antenne in de buurt van een van de sensoren is geplaatst
● Wijzigingen in de stand van de auto ten opzichte van de weg
• Als de auto sterk naar één kant helt
• Als de voorzijde van de auto omhoog of omlaag staat door de belading van de
auto
• Als de stand van een sensor is gewijzigd door een aanrijding o.i.d.
• Als er uitrusting die een sensor kan hinderen, zoals een bumperbeschermer (een
extra beschermstrip, enz.), fietsendrager of sneeuwploeg, is geplaatst
• Als de wielophanging is gewijzigd of als er een andere maat banden dan voorge-
schreven is gemonteerd
• Als er bijvoorbeeld lak of een sticker op een sensor is aangebracht.
• Als er met de auto wordt gereden terwijl de selectiehendel in stand N staat
WAARSCHUWING
■ Om ervoor te zorgen dat de Pa rking Support Brake goed werkt
Neem de volgende voorzorgsmaatregelen met betrekking tot de sensoren in acht
(
→blz. 452).
Het niet in acht nemen van de voorschriften kan er toe leiden dat een sensor niet
goed werkt, waardoor een ongeval kan ontstaan.
● Wijzig, demonteer of spuit de sensoren niet.
● Vervang een defecte sensor uitsluitend door een originele sensor.
● Stel een sensor en zijn omgeving niet bloot aan krachtige schokken.
● Beschadig de sensoren niet en houd ze altijd schoon.
● Wanneer het gebied rondom een radarsensor wordt blootgesteld aan een krachtige
schok, werkt het systeem mogelijk niet goed meer doordat de sensor niet goed
meer werkt. Laat de auto nakijken door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behor en gekwalificeerde en uitgeruste deskun-
dige.
■ Omgaan met de wielophanging
Breng geen wijzigingen aan de wielophanging aan, aangezien veranderingen in de
wagenhoogte of de hellingshoek van de auto ervoor kunnen zorgen dat de sensoren
objecten niet juist signaleren, dat het syst eem niet werkt of dat het systeem onnodig
werkt.
C-HR_HV_OM_Europe_OM10701E.book Page 48 5 Wednesday, June 10, 2020 12:21 PM

4864-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10701E
WAARSCHUWING
■Als de Parking Support Brake-functie (voor stilstaande objecten) onnodig
wordt geactiveerd, bijvoorbeeld op een spoorwegovergang
Als de Parking Support Brake-functie (voor stilstaande objecten) onnodig in werking
treedt op een spoorwegovergang e.d., wordt de remregeling na ongeveer 2 secon-
den uitgeschakeld, zodat u verder kunt rijden en de plek kunt verlaten. De remrege-
ling kan ook worden geannuleerd door het rempedaal in te trappen. Wanneer u het
gaspedaal intrapt nadat de remregeling is gean nuleerd, kunt u weer verder rijden en
de plek verlaten.
■ Opmerkingen bij het wassen van de auto
Stel de omgeving van de sensoren niet bloot aan sterke waterstralen of stoom.
Anders kan de sensor defect raken.
● Spuit bij het wassen van de auto met een hogedrukreiniger niet rechtstreeks op de
sensoren, omdat dit er toe kan leiden dat een sensor niet meer goed werkt.
● Richt bij het wassen van de auto met stoom de stoom niet rechtstreeks op de sen-
soren, omdat dit er toe kan leiden dat een sensor niet meer goed werkt.
■ Wanneer moet de Parking Supp ort Brake uitgeschakeld worden
Schakel in de onderstaande situaties de Parking Support Brake uit, omdat het sys-
teem anders mogelijk zelfs werkt als er geen kans op een aanrijding is.
● Bij een controle van de auto op een rollenbank o.i.d.
● Wanneer de auto op een schip, vrachtwagen of ander transportmiddel wordt gela-
den
● Als de wielophanging is gewijzigd of als er een andere maat banden dan voorge-
schreven is gemonteerd
● Als de voorzijde van de auto omhoog of omlaag staat door de belading van de auto
● Als er uitrusting die een sensor kan hinderen, zoals een sleepoog, bumperbescher-
mer (een extra beschermstrip, enz.), fietsendrager of sneeuwploeg, is geplaatst
● Bij het wassen van de auto in een wasstraat
C-HR_HV_OM_Europe_OM10701E.book Page 48 6 Wednesday, June 10, 2020 12:21 PM

487
4
4-5. Gebruik van de ondersteunende systemen
Rijden
C-HR_HV_OM_Europe_OM10701E

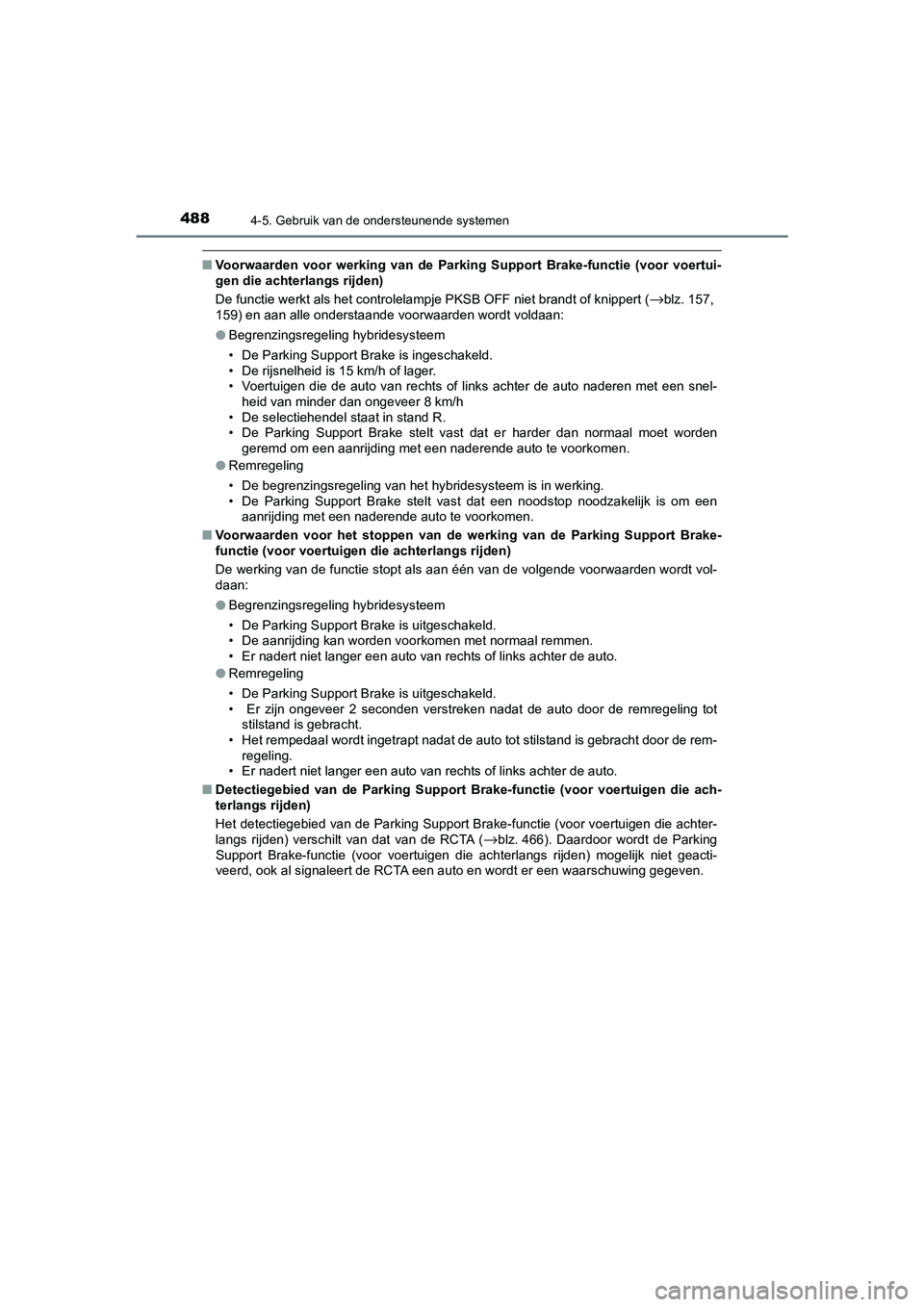

Parking Suppor t Brake-functie
(voor voertuigen die achterlangs rijden)
*
Deze functie treedt in werking in situaties zoals hieronder aangegeven wan-
neer in de rijrichting van de auto een auto wordt gesignaleerd.
■Bij het achteruitrijden nadert een auto en het rempedaal wordt niet of
te laat ingetrapt
→blz. 446
∗: Indien aanwezig
Als een radarsensor achter een auto signaleert die van rechts of links
achter nadert en het systeem bepaalt dat de kans op een aanrijding
groot is, activeert deze functie de remmen om de kans op een aanrij-
ding met de naderende auto te verkleinen.
Voorbeelden van het in werking treden van de functie
Soorten sensoren
C-HR_HV_OM_Europe_OM10701E.book Page 48 7 Wednesday, June 10, 2020 12:21 PM

4884-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10701E
■Voorwaarden voor werking van de Parking Support Brake-functie (voor voertui-
gen die achterlangs rijden)
De functie werkt als het controlelampje PKSB OFF niet brandt of knippert (
→blz. 157,
159) en aan alle onderstaande voorwaarden wordt voldaan:
● Begrenzingsregeling hybridesysteem
• De Parking Support Brake is ingeschakeld.
• De rijsnelheid is 15 km/h of lager.
• Voertuigen die de auto van rechts of links achter de auto naderen met een snel-
heid van minder dan ongeveer 8 km/h
• De selectiehendel staat in stand R.
• De Parking Support Brake stelt vast dat er harder dan normaal moet worden
geremd om een aanrijding met een naderende auto te voorkomen.
● Remregeling
• De begrenzingsregeling van het hybridesysteem is in werking.
• De Parking Support Brake stelt vast dat een noodstop noodzakelijk is om een
aanrijding met een naderende auto te voorkomen.
■ Voorwaarden voor het stoppen van de werking van de Parking Support Brake-
functie (voor voertuigen die achterlangs rijden)
De werking van de functie stopt als aan één van de volgende voorwaarden wordt vol-
daan:
●Begrenzingsregeling hybridesysteem
• De Parking Support Brake is uitgeschakeld.
• De aanrijding kan worden voorkomen met normaal remmen.
• Er nadert niet langer een auto van rechts of links achter de auto.
● Remregeling
• De Parking Support Brake is uitgeschakeld.
• Er zijn ongeveer 2 seconden verstreken nadat de auto door de remregeling tot
stilstand is gebracht.
• Het rempedaal wordt ingetrapt nadat de auto tot stilstand is gebracht door de rem- regeling.
• Er nadert niet langer een auto van rechts of links achter de auto.
■ Detectiegebied van de Parking Support Brake-functie (voor voertuigen die ach-
terlangs rijden)
Het detectiegebied van de Parking Support Br ake-functie (voor voertuigen die achter-
langs rijden) verschilt van dat van de RCTA (
→blz. 466). Daardoor wordt de Parking
Support Brake-functie (voor voertuigen die achterlangs rijden) mogelijk niet geacti-
veerd, ook al signaleert de RCTA een auto en wordt er een waarschuwing gegeven.
C-HR_HV_OM_Europe_OM10701E.book Page 48 8 Wednesday, June 10, 2020 12:21 PM

4894-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10701E■
Omstandigheden waaronder de Parking Support Brake-functie (voor voertuigen
die achterlangs rijden) een auto niet signaleert
De Parking Support Brake-functie (voor voertu igen die achterlangs rijden) is niet ont-
worpen om de volgende typen voertuigen en/of objecten te signaleren.
● Voertuigen die van direct achter de auto naderen
● Voertuigen die achteruit inparkeren in een parkeerruimte naast uw auto
● Voertuigen vlak bij uw auto die plotseling accelereren of decelereren
● Vangrails, muren, bebording, geparkeerde auto's en vergelijkbare stilstaande objec-
ten
*
●Kleine motorfietsen, fietsen, voetgangers, enz.*
●Voertuigen die van de auto af bewegen
● Voertuigen die naderen vanuit parkeerruimtes naast uw auto
*
●Objecten die zich zeer dicht bij een radarsensor bevinden*
●Voertuigen die de auto van rechts of links achter de auto naderen met een snelheid
van minder dan ongeveer 8 km/h
● Voertuigen die de auto van rechts of links achter de auto naderen met een snelheid
van meer dan ongeveer 28 km/h
*: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of object gesigna-
leerd.
●
Voertuigen die niet kunnen worden gesigna-
leerd door de sensoren als gevolg van obsta-
kels
C-HR_HV_OM_Europe_OM10701E.book Page 48 9 Wednesday, June 10, 2020 12:21 PM
