792. Combiné d'instruments
2
Combiné d'instruments
CAMRY_D (OM33A86D)

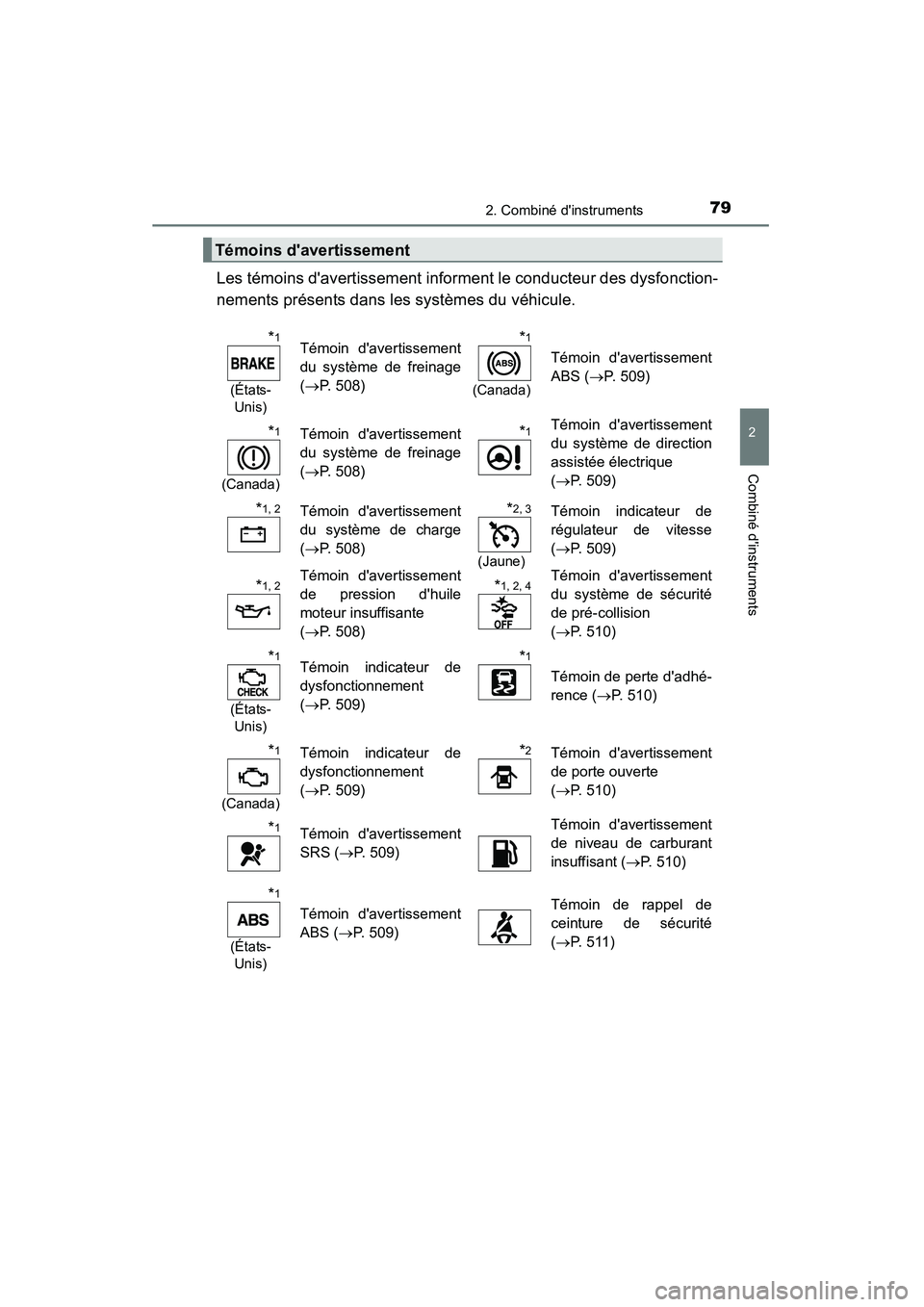

Les témoins d'avertissement informent le conducteur des dysfonction-
nements présents dans les systèmes du véhicule.
Témoins d'avertissement
*1
(États-Unis)
Témoin d'avertissement
du système de freinage
( → P. 508)*1
(Canada)
Témoin d'avertissement
ABS ( →P. 509)
*1
(Canada)
Témoin d'avertissement
du système de freinage
(→ P. 508)*1Témoin d'avertissement
du système de direction
assistée électrique
(→ P. 509)
*1, 2Témoin d'avertissement
du système de charge
(→ P. 508)*2, 3
(Jaune)
Témoin indicateur de
régulateur de vitesse
(→ P. 509)
*1, 2Témoin d'avertissement
de pression d'huile
moteur insuffisante
(→ P. 508)*1, 2, 4Témoin d'avertissement
du système de sécurité
de pré-collision
(→ P. 510)
*1
(États-
Unis)
Témoin indicateur de
dysfonctionnement
( → P. 509)*1
Témoin de perte d'adhé-
rence ( →P. 510)
*1
(Canada)
Témoin indicateur de
dysfonctionnement
(→ P. 509)*2Témoin d'avertissement
de porte ouverte
(→ P. 510)
*1Témoin d'avertissement
SRS ( →P. 509)Témoin d'avertissement
de niveau de carburant
insuffisant ( →P. 510)
*1
(États-
Unis)
Témoin d'avertissement
ABS ( →P. 509)Témoin de rappel de
ceinture de sécurité
(→ P. 511)

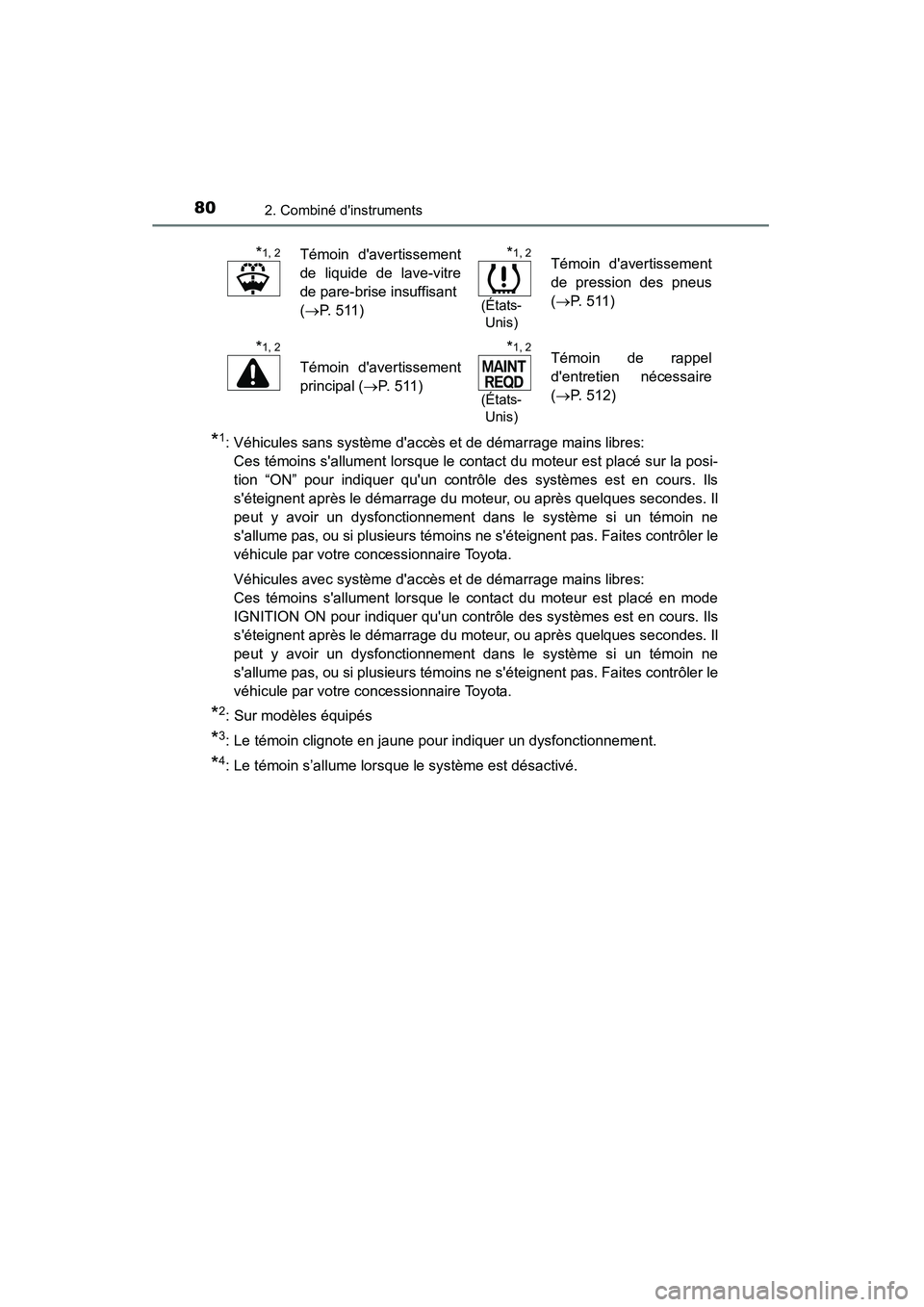

802. Combiné d'instruments
CAMRY_D (OM33A86D)
*1: Véhicules sans système d'accès et de démarrage mains libres: Ces témoins s'allument lorsque le contact du moteur est placé sur la posi-
tion “ON” pour indiquer qu'un contrôle des systèmes est en cours. Ils
s'éteignent après le démarrage du moteur, ou après quelques secondes. Il
peut y avoir un dysfonctionnement dans le système si un témoin ne
s'allume pas, ou si plusieurs témoins ne s'éteignent pas. Faites contrôler le
véhicule par votre concessionnaire Toyota.
Véhicules avec système d'accès et de démarrage mains libres:
Ces témoins s'allument lorsque le contact du moteur est placé en mode
IGNITION ON pour indiquer qu'un contrôle des systèmes est en cours. Ils
s'éteignent après le démarrage du moteur, ou après quelques secondes. Il
peut y avoir un dysfonctionnement dans le système si un témoin ne
s'allume pas, ou si plusieurs témoins ne s'éteignent pas. Faites contrôler le
véhicule par votre concessionnaire Toyota.
*2: Sur modèles équipés
*3: Le témoin clignote en jaune pour indiquer un dysfonctionnement.
*4: Le témoin s’allume lorsque le système est désactivé.
*1, 2Témoin d'avertissement
de liquide de lave-vitre
de pare-brise insuffisant
(→ P. 511)*1, 2
(États-
Unis)
Témoin d'avertissement
de pression des pneus
( → P. 511)
*1, 2
Témoin d'avertissement
principal ( →P. 511)
*1, 2
(États-
Unis)
Témoin de rappel
d'entretien nécessaire
( → P. 512)

812. Combiné d'instruments
2
Combiné d'instruments
CAMRY_D (OM33A86D)
Les témoins informent le conducteur de l'état de fonctionnement des
différents systèmes du véhicule.
Témoins
Témoin des clignotants
(→ P. 190)*2, 5Témoin de régulateur de
vitesse à radar
(→ P. 213)
(États-
Unis)
Témoin de phares
( → P. 192)*2, 4Témoin “SET” de régula-
teur de vitesse
(→ P. 208)
(Canada)
Témoin de feux arrière
(→ P. 192) *1, 2, 6Témoin d'avertissement
du système de sécurité
de pré-collision
(→ P. 253)
Témoin de feux de route
( → P. 193)
*2, 4Témoin LDA (avertisse-
ment de sortie de voie)
(→ P. 229)
*2Témoin de feux de route
automatiques ( →P. 196)*1, 7 Témoin de perte d'adhé-
rence ( →P. 248)
*1, 3Témoin d'éco-conduite
(→ P. 89)*1Témoin VSC OFF
(→ P. 249)
*1, 2Témoin “TRAC OFF”
(→ P. 248)*1, 8Témoin “PASS AIR BAG
ON/OFF” ( →P. 52)
*2, 4
(Vert)
Témoin de régulateur de
vitesse ( →P. 208)*8Témoin de sécurité
(→ P. 72, 75)

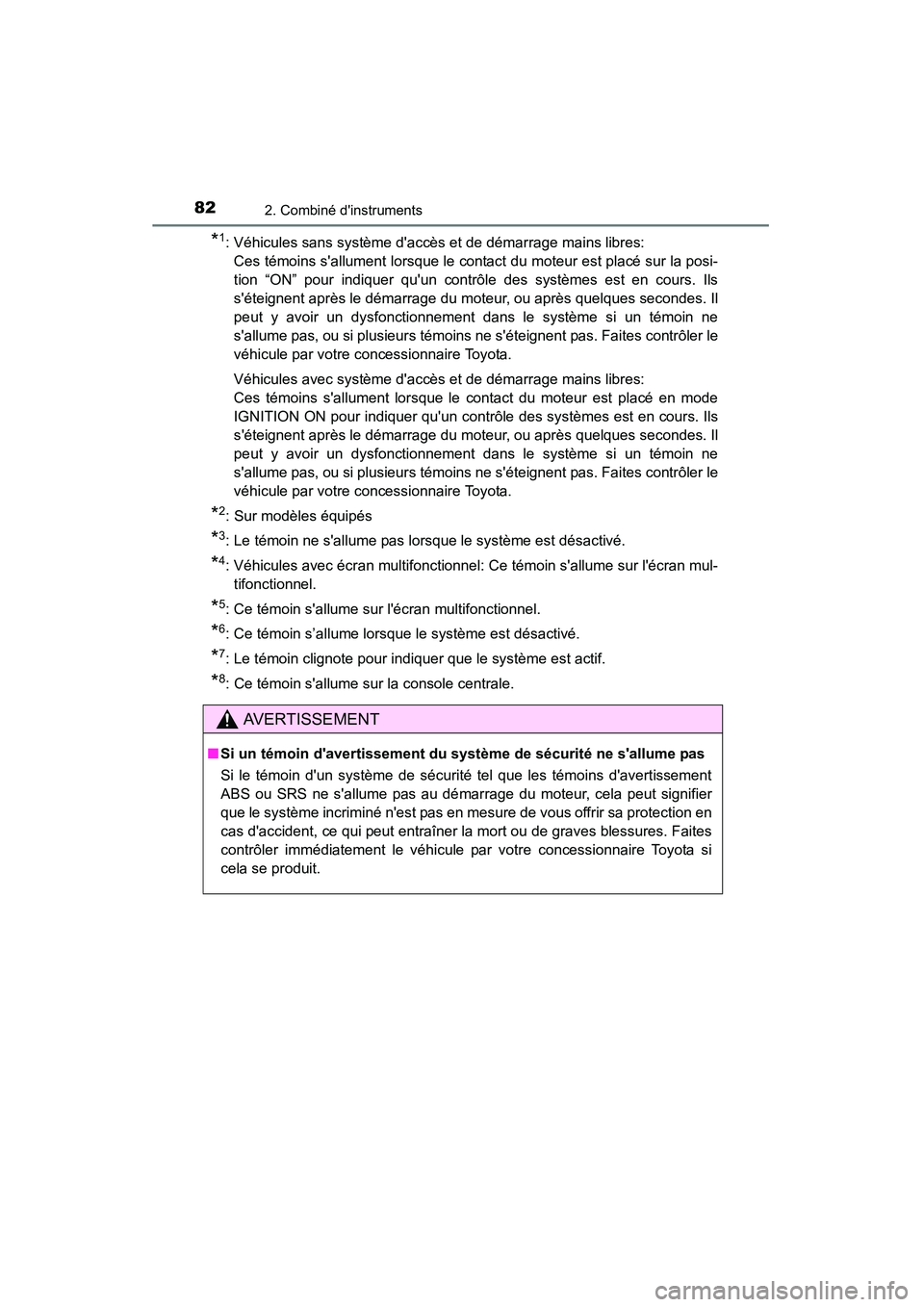

822. Combiné d'instruments
CAMRY_D (OM33A86D)
*1: Véhicules sans système d'accès et de démarrage mains libres: Ces témoins s'allument lorsque le contact du moteur est placé sur la posi-
tion “ON” pour indiquer qu'un contrôle des systèmes est en cours. Ils
s'éteignent après le démarrage du moteur, ou après quelques secondes. Il
peut y avoir un dysfonctionnement dans le système si un témoin ne
s'allume pas, ou si plusieurs témoins ne s'éteignent pas. Faites contrôler le
véhicule par votre concessionnaire Toyota.
Véhicules avec système d'accès et de démarrage mains libres:
Ces témoins s'allument lorsque le contact du moteur est placé en mode
IGNITION ON pour indiquer qu'un contrôle des systèmes est en cours. Ils
s'éteignent après le démarrage du moteur, ou après quelques secondes. Il
peut y avoir un dysfonctionnement dans le système si un témoin ne
s'allume pas, ou si plusieurs témoins ne s'éteignent pas. Faites contrôler le
véhicule par votre concessionnaire Toyota.
*2: Sur modèles équipés
*3: Le témoin ne s'allume pas lorsque le système est désactivé.
*4: Véhicules avec écran multifonctionnel: Ce témoin s'allume sur l'écran mul-tifonctionnel.
*5: Ce témoin s'allume sur l'écran multifonctionnel.
*6: Ce témoin s’allume lorsque le système est désactivé.
*7: Le témoin clignote pour indiquer que le système est actif.
*8: Ce témoin s'allume sur la console centrale.
AVERTISSEMENT
■ Si un témoin d'avertissement du système de sécurité ne s'allume pas
Si le témoin d'un système de sécurité tel que les témoins d'avertissement
ABS ou SRS ne s'allume pas au démarrage du moteur, cela peut signifier
que le système incriminé n'est pas en mesure de vous offrir sa protection en
cas d'accident, ce qui peut entraîner la mort ou de graves blessures. Faites
contrôler immédiatement le véhicule par votre concessionnaire Toyota si
cela se produit.

832. Combiné d'instruments
2
Combiné d'instruments
CAMRY_D (OM33A86D)
XVéhicules sans écran multifonctionnel
Compte-tours
Affiche le régime moteur en tours par minute.
Compteur de vitesse
Jauge de carburant
Compteur de consommation moyenne de carburant
Affiche le taux actuel de consommation de carburant.
Bouton de changement d'affichage
→P. 8 7
Affichage du totalisateur kilométrique/du totalisateur partiel/de la
consommation moyenne de carburant/de la vitesse programmée
→P. 87, 208
Jauges et instruments
1
2
3
4
5
6

842. Combiné d'instruments
CAMRY_D (OM33A86D)
Affichage de la température du liquide de refroidissement moteur/
de la commande d'éclairage des instruments
Affiche la température du liquide de refroidissement moteur et la com-
mande d'éclairage des instruments.
Affichage de la température extérieure
Affiche la température extérieure dans une plage comprise entre -40°F
(-40°C) et 122°F (50°C).
Affichage de la position du levier de vitesses/de la gamme de rap-
ports
Affiche la position du levier de vitesses et la gamme de rapports actuelle-
ment sélectionnées.
→P. 185
Bouton de commande d'éclairage du tableau de bord
→P. 8 8
7
8
9
10

852. Combiné d'instruments
2
Combiné d'instruments
CAMRY_D (OM33A86D)
XVéhicules avec écran multifonctionnel
Compte-tours
Affiche le régime moteur en tours par minute.
Écran multifonctionnel
Présente au conducteur diverses données relatives à la conduite.
Affiche les messages d'avertissement en cas de dysfonctionnement
(→ P. 519)
Affichage de la température extérieure
Affiche la température extérieure dans une plage comprise entre -40°F
(-40°C) et 122°F (50°C). Le témoin de température extérieure basse
s'allume lorsque la température ambiante est inférieure ou égale à 37°F
(3°C).
Compteur de vitesse
Bouton de changement d'affichage
→P. 8 7
Jauge de carburant
Affichage du totalisateur kilométrique et du totalisateur partiel
→P. 8 7
1
2
3
4
5
6
7

862. Combiné d'instruments
CAMRY_D (OM33A86D)
Affichage de la position du levier de vitesses/de la gamme de rap-
ports
Affiche la position du levier de vitesses et la gamme de rapports actuelle-
ment sélectionnées.
→P. 185
Jauge de température du liquide de refroidissement moteur
Affiche la température du liquide de refroidissement moteur.
Bouton de commande d'éclairage du tableau de bord
→P. 8 8
8
9
10

872. Combiné d'instruments
2
Combiné d'instruments
CAMRY_D (OM33A86D)
Le fait d'appuyer sur le bouton de
changement d'affichage modifie
l'affichage comme suit.
■Totalisateur kilométrique
Affiche la distance totale parcourue par le véhicule.
■Totalisateur partiel A*/totalisateur partiel B*
Affiche la distance parcourue par le véhicule depuis la dernière
remise à zéro. Les totalisateurs partiels A et B permettent d'enre-
gistrer et d'afficher différentes distances indépendamment.
■Consommation moyenne de carburant (véhicules sans écran
multifonctionnel)
*
Affiche la consommation moyenne de carburant depuis la réinitiali-
sation de la fonction.
Utilisez la consommation moyenne de carburant affichée comme valeur
de référence.
*: Maintenez le bouton de changement d'affichage appuyé pour réinitialiser.
Changement de l'affichage du totalisateur kilométrique/du totali-
sateur partiel
XSans écran multifonctionnel
XAvec écran multifonctionnel

882. Combiné d'instruments
CAMRY_D (OM33A86D)
Il est possible de régler la luminosité des éclairages du tableau de
bord.
Appuyez sur le bouton pour régler
la luminosité des éclairages du
tableau de bord.
Bouton de commande des éclairages du tableau de bord
XSans écran multifonctionnel
XAvec écran multifonctionnel
